ワイドステッチングレーシングポニー製作 その３

粗方のデザインが決まったので仕上げていきます。
幅をもう１０ｍｍほど落としてもよいかもしれません。

ワイドステッチングレーシングポニー製作 その２

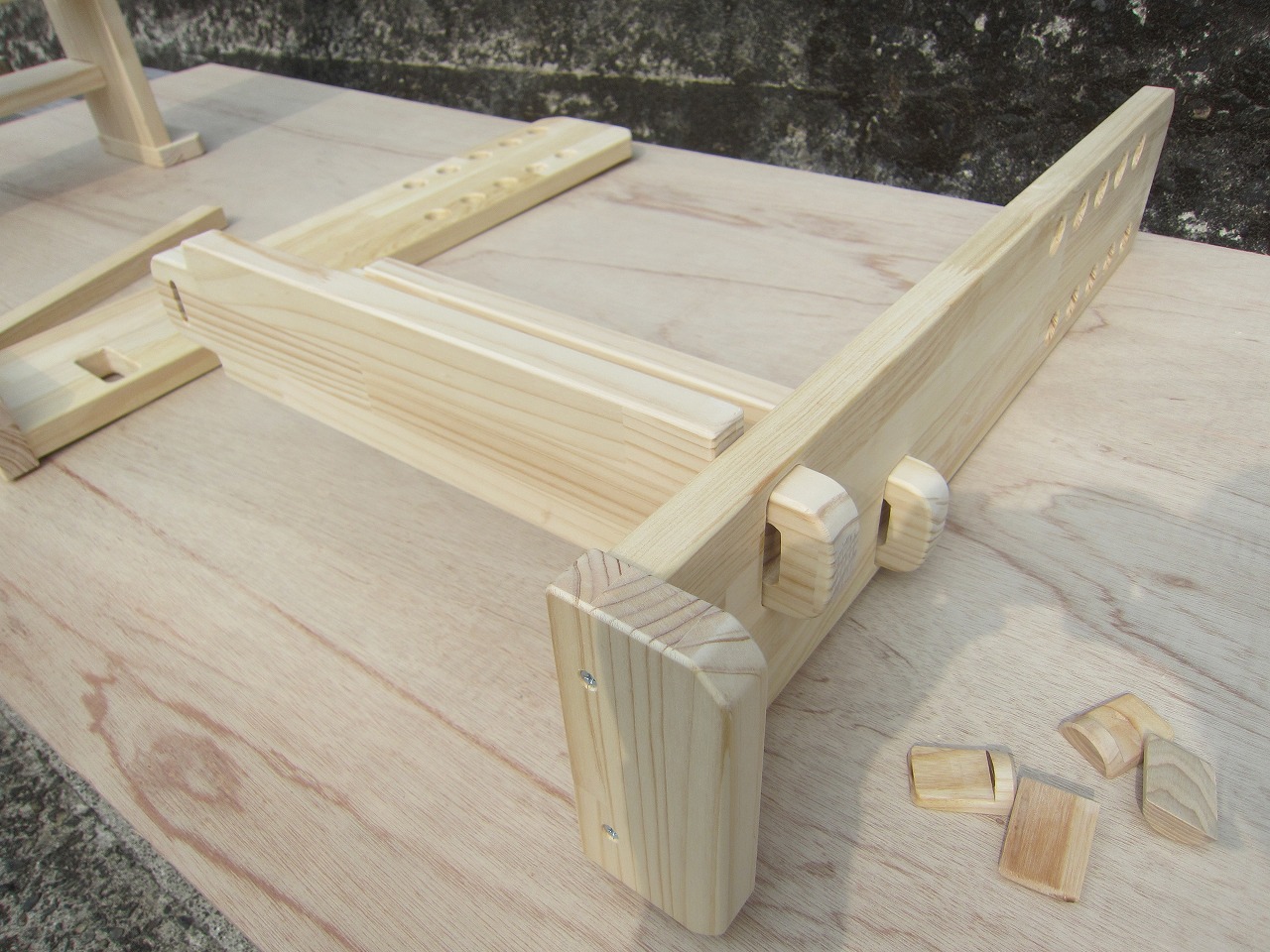

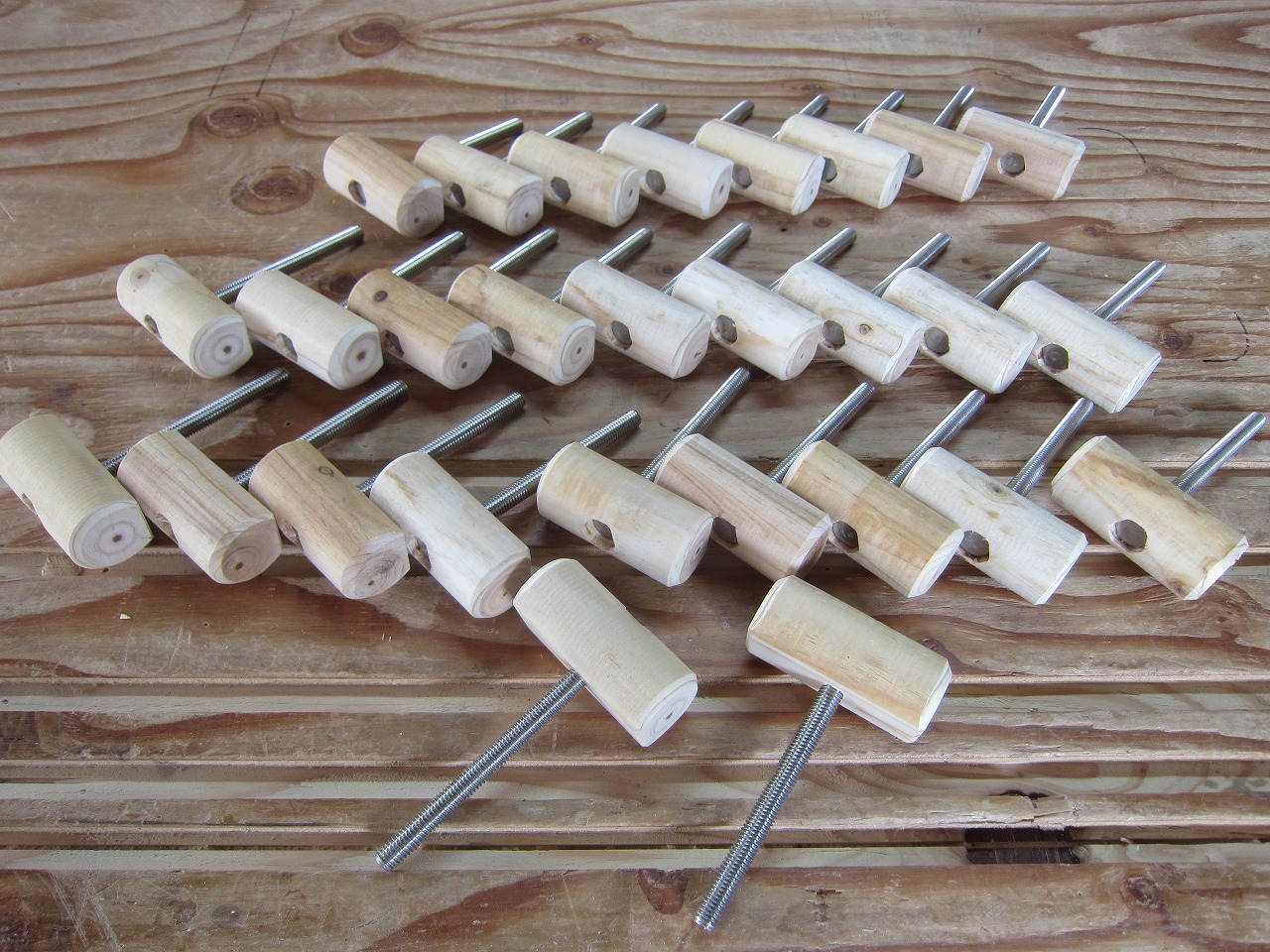

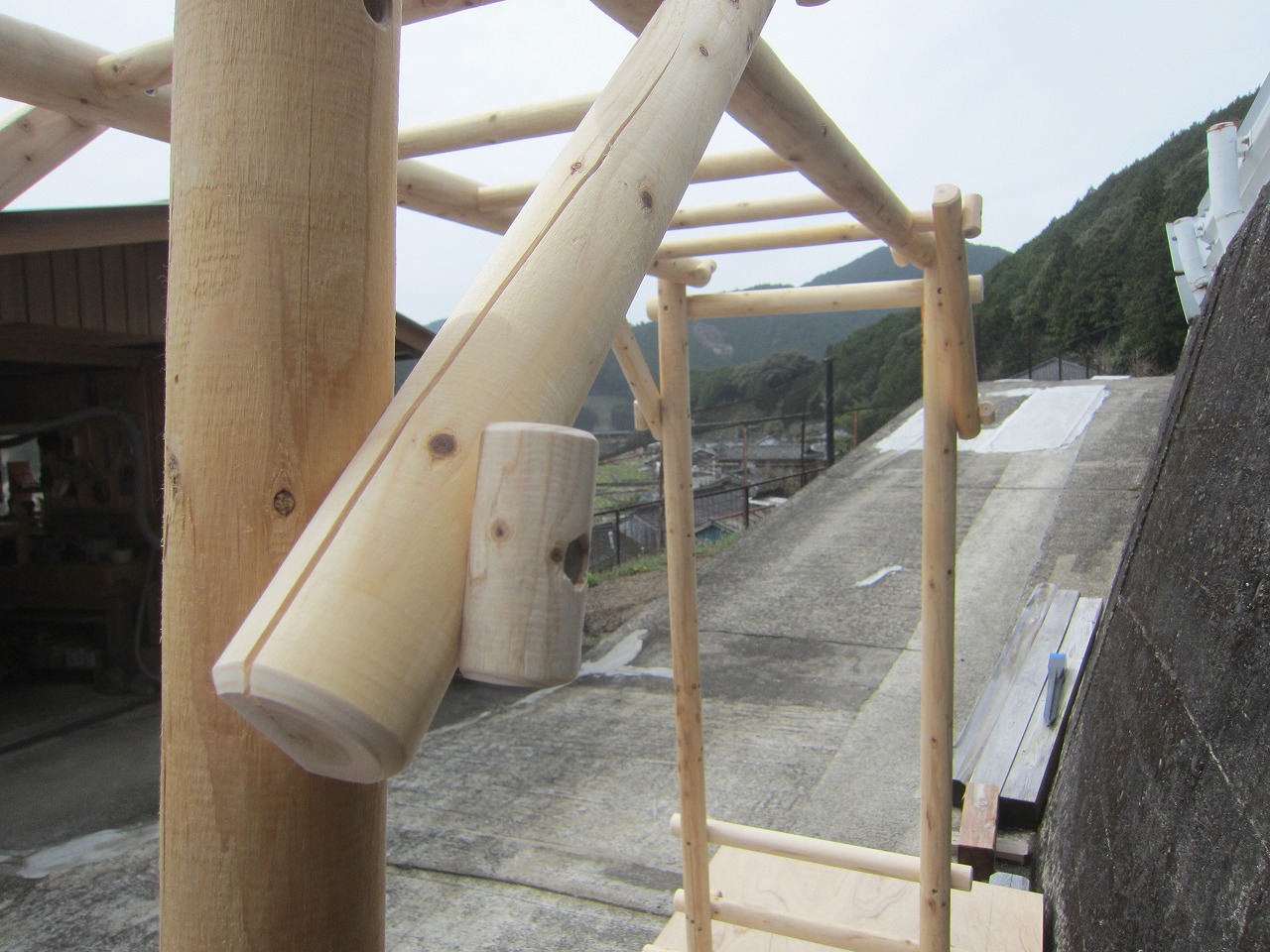

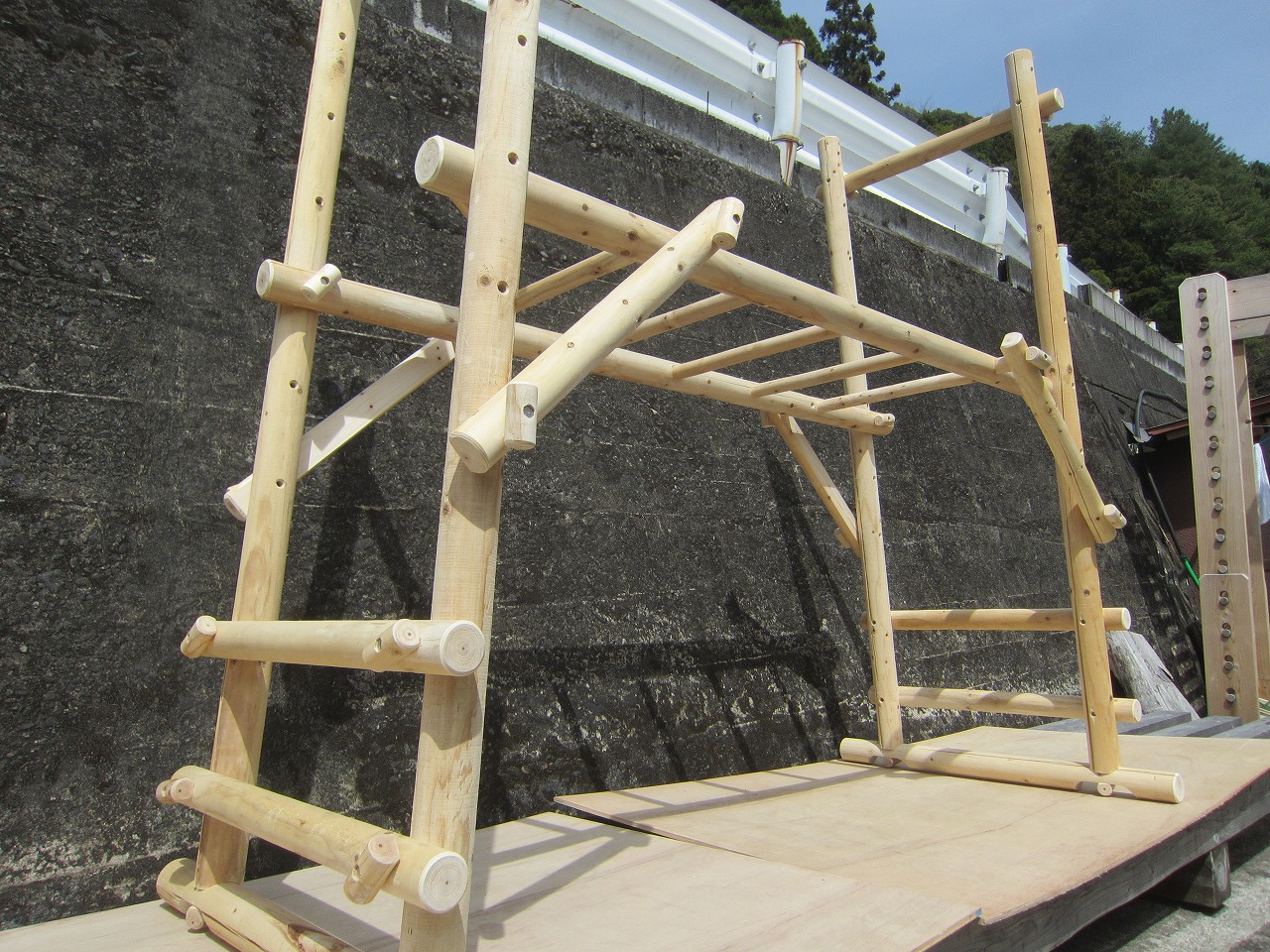

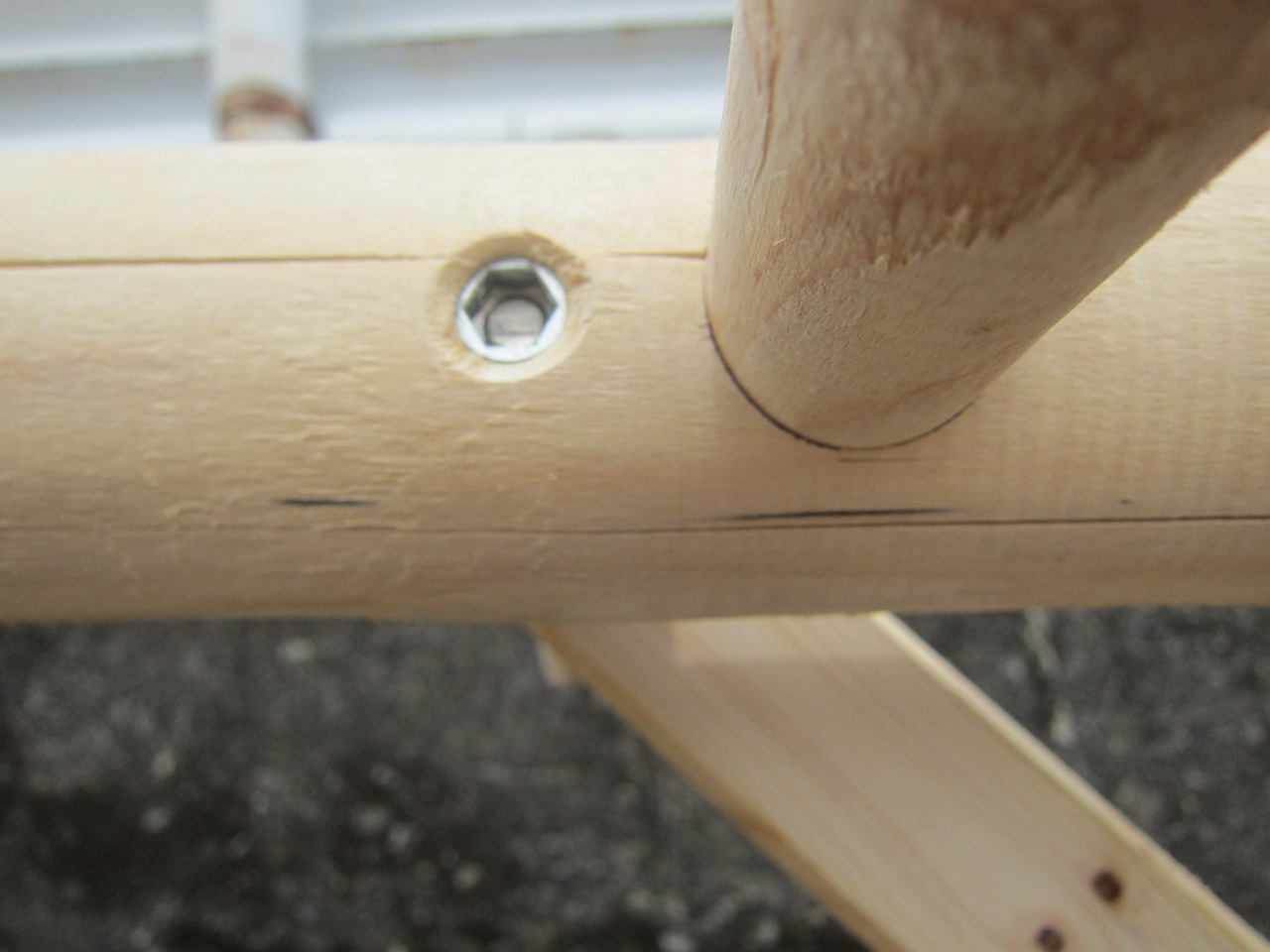

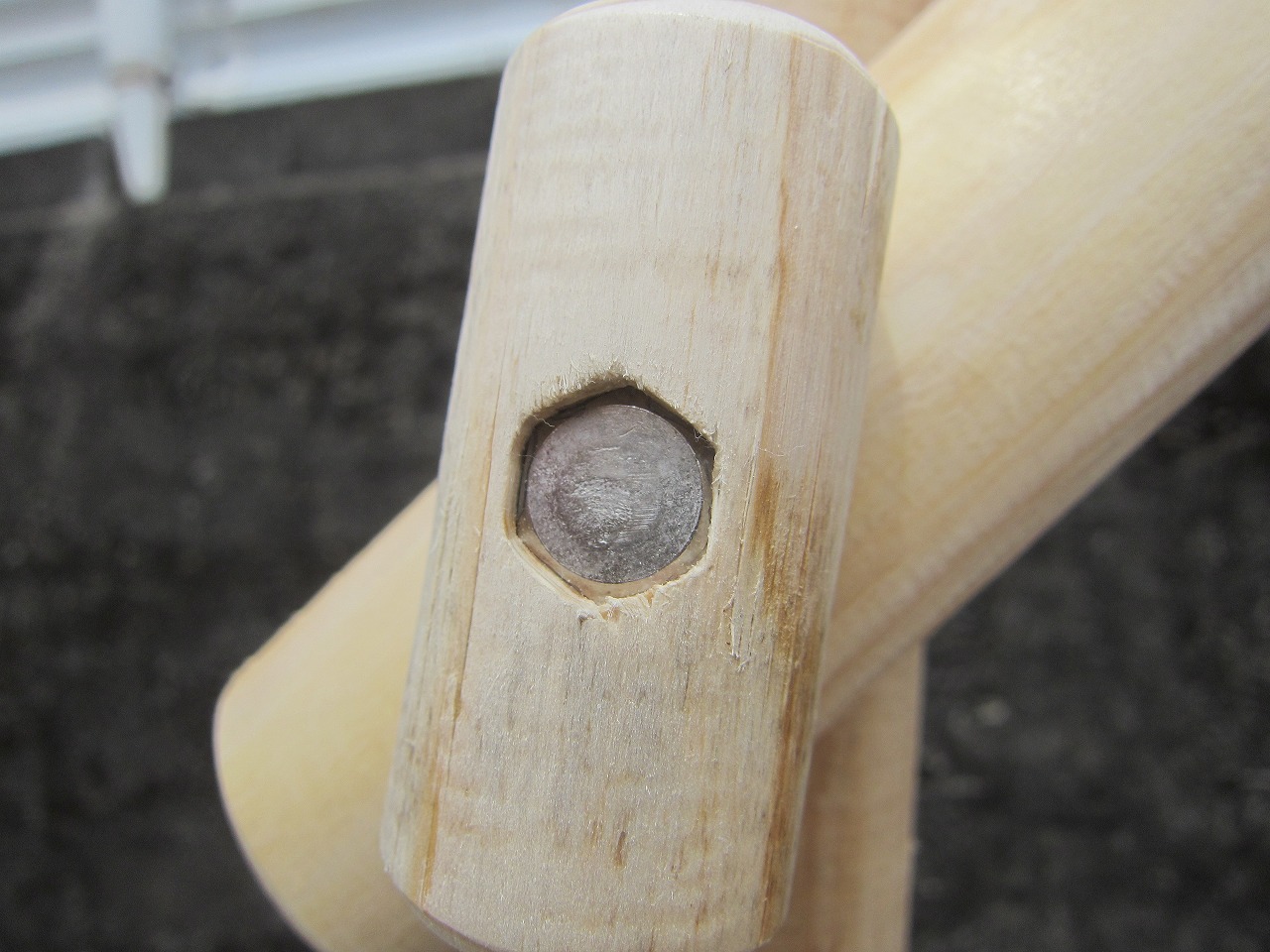

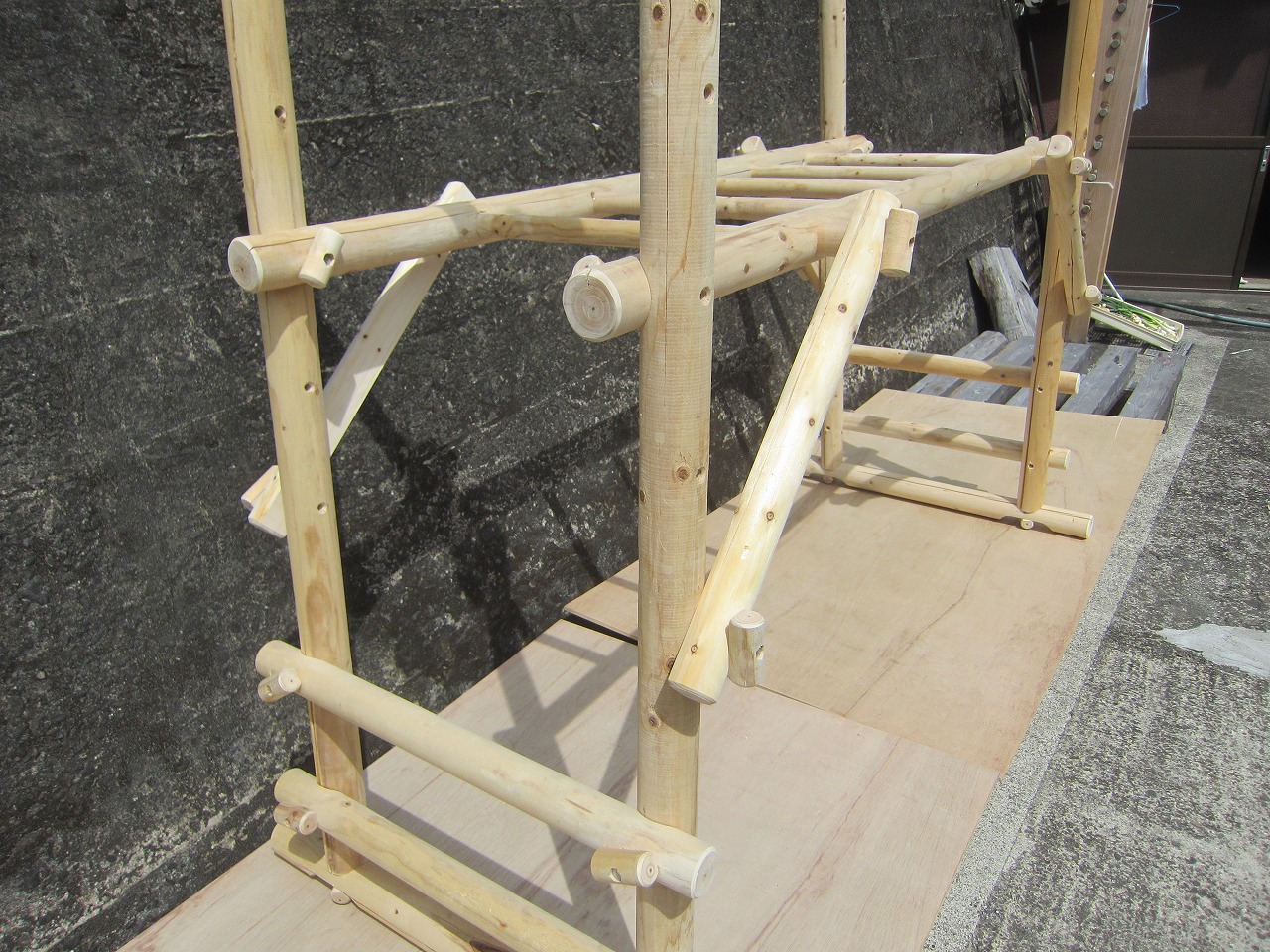

可動部分。通常は蝶番で済ますところですが、それでは面白くないのでレーシングポニーの間接を使いバタフライを再現します。４２セットで２１台分出来ました。全体の完成度は３０％ぐらいでしょうか。

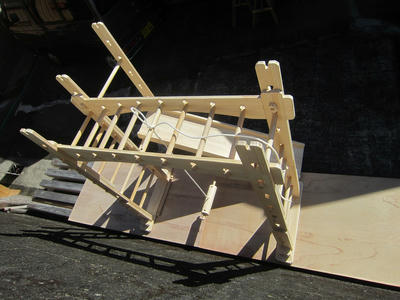

ワイドステッチングレーシングポニー（仮称）の製作 その１

掴み手をワイド化したクイックリリースレーシングポニーの製作に掛かりました。

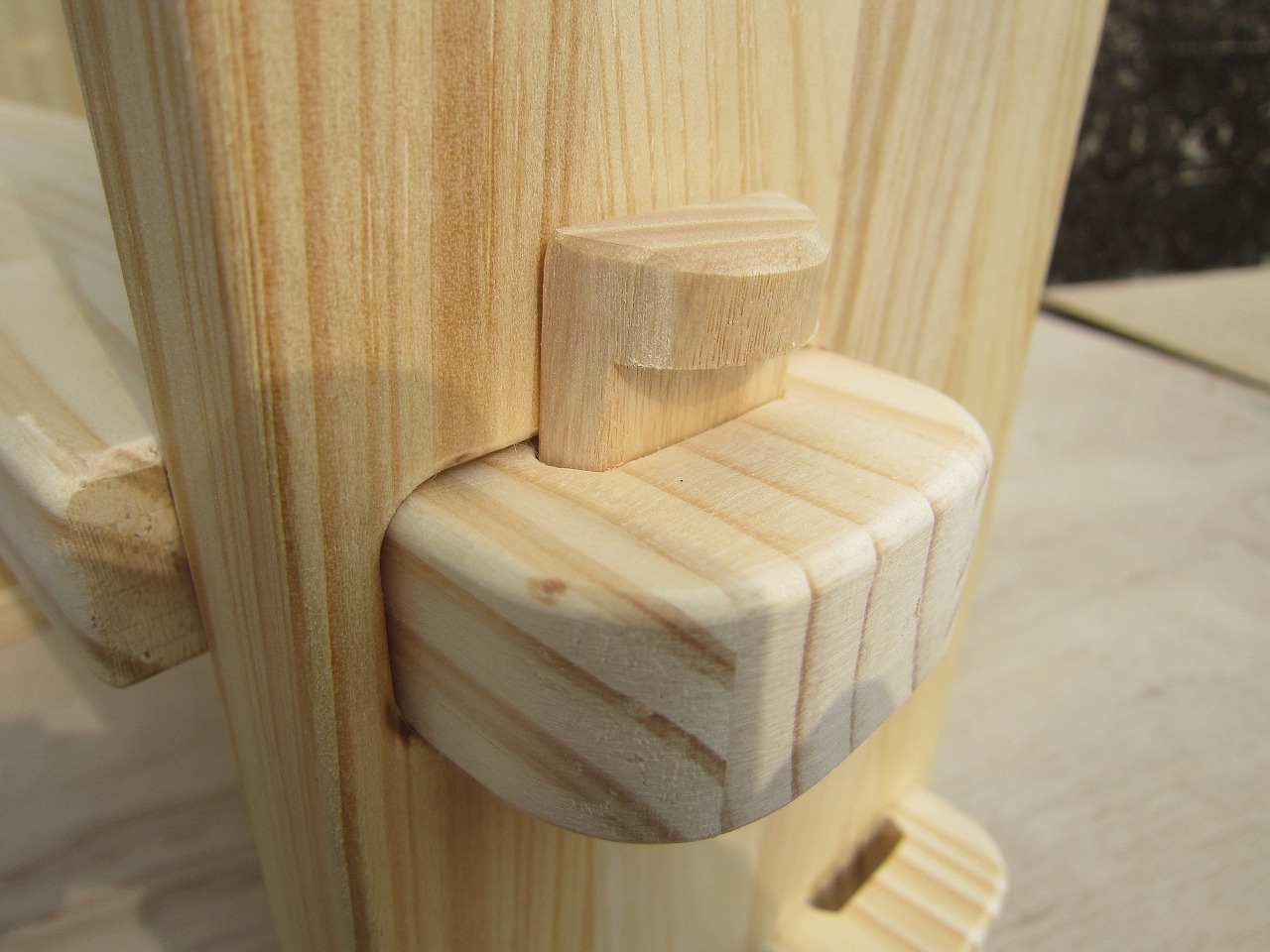

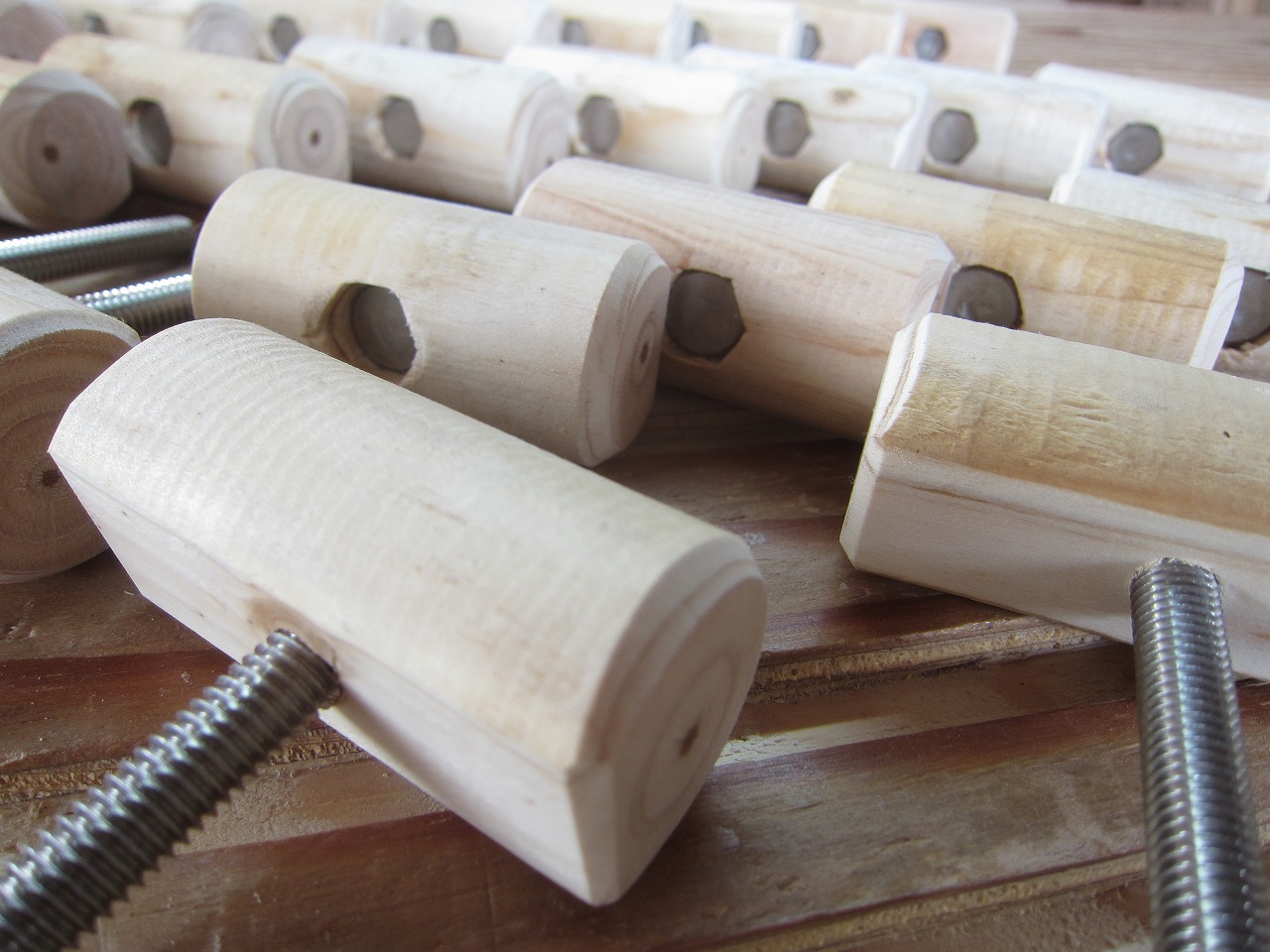

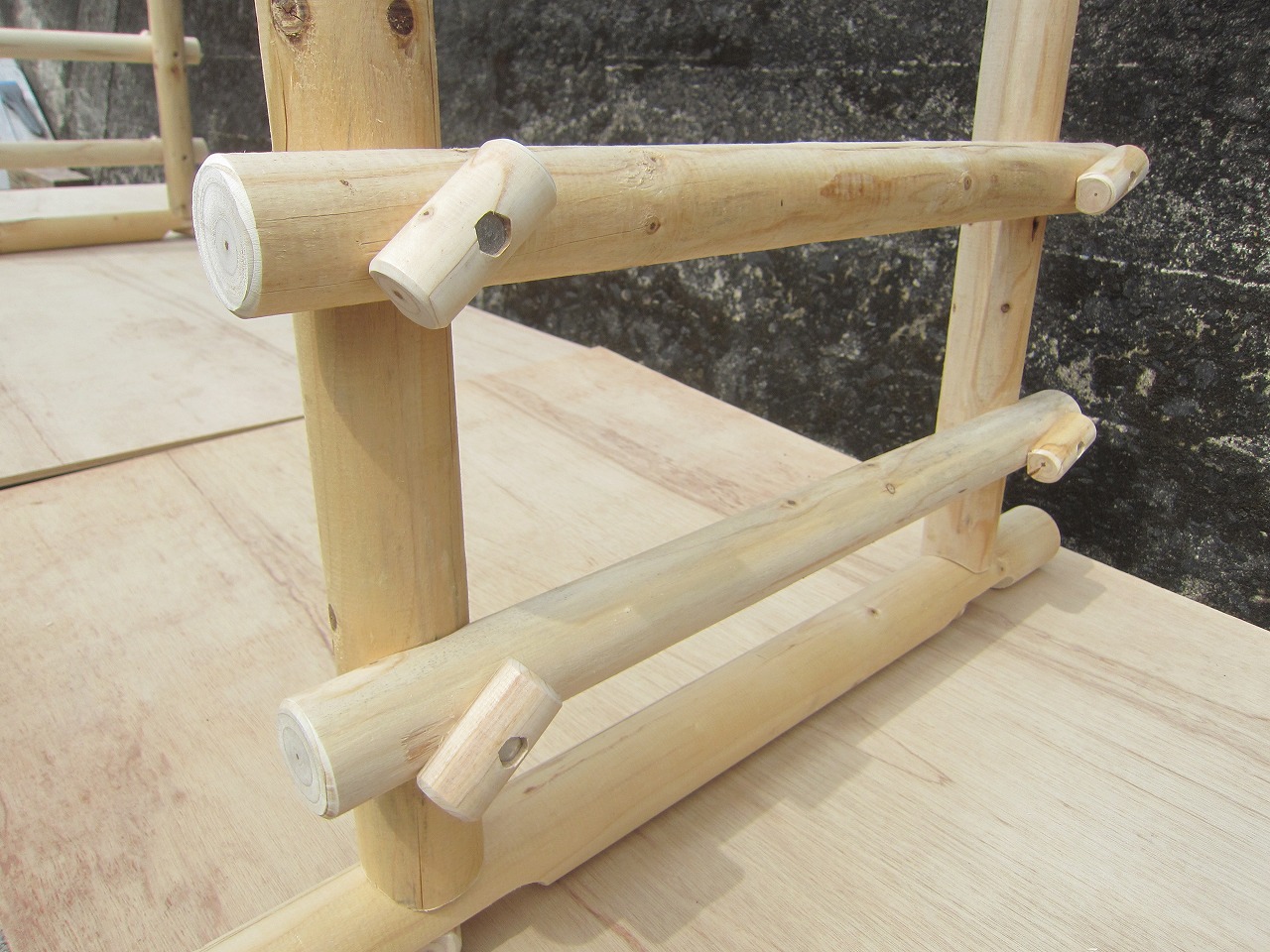

写真は肝となる可動部分です。加工がとても面倒なので、数十台分まとめて一気作りです。

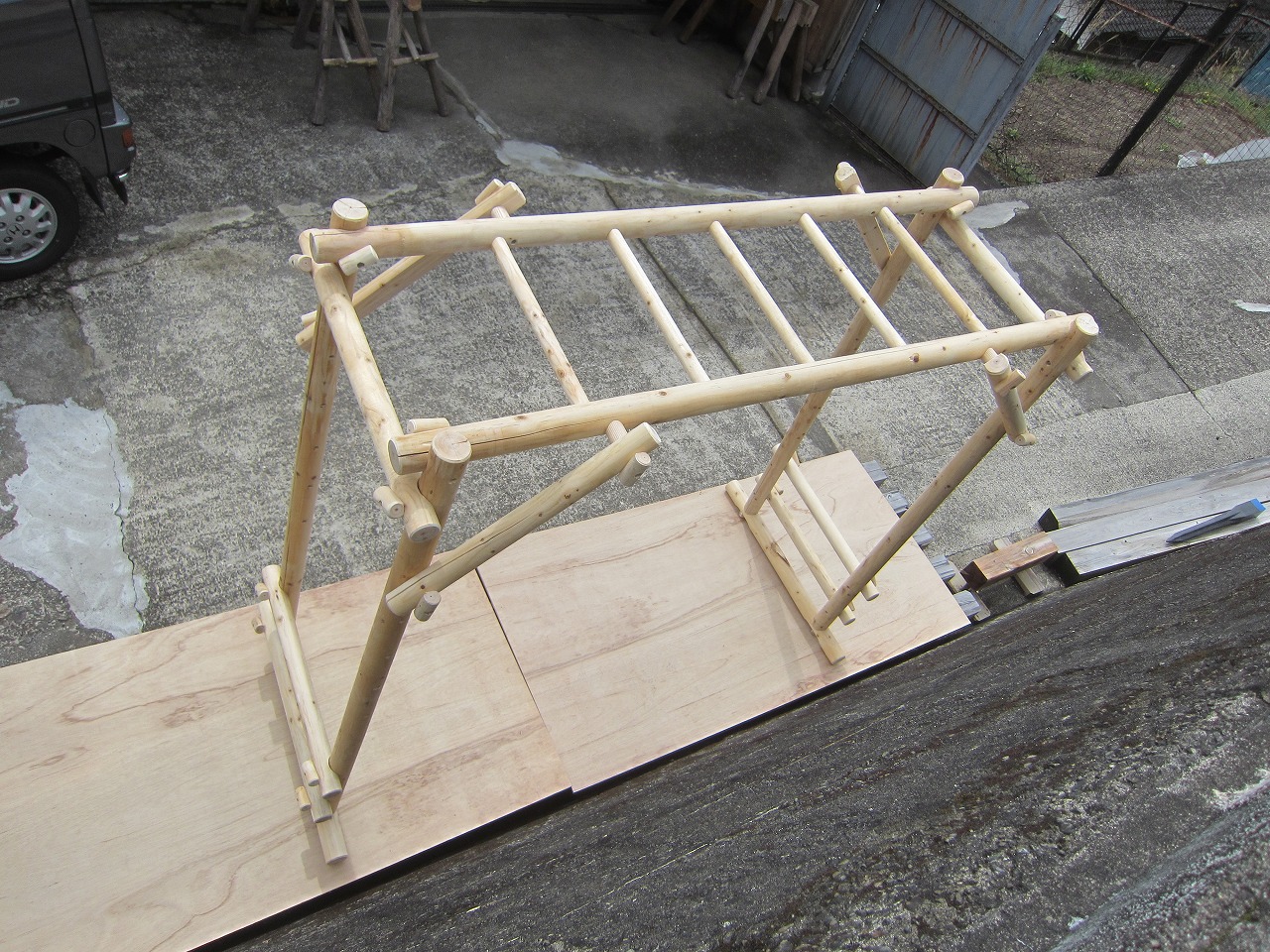

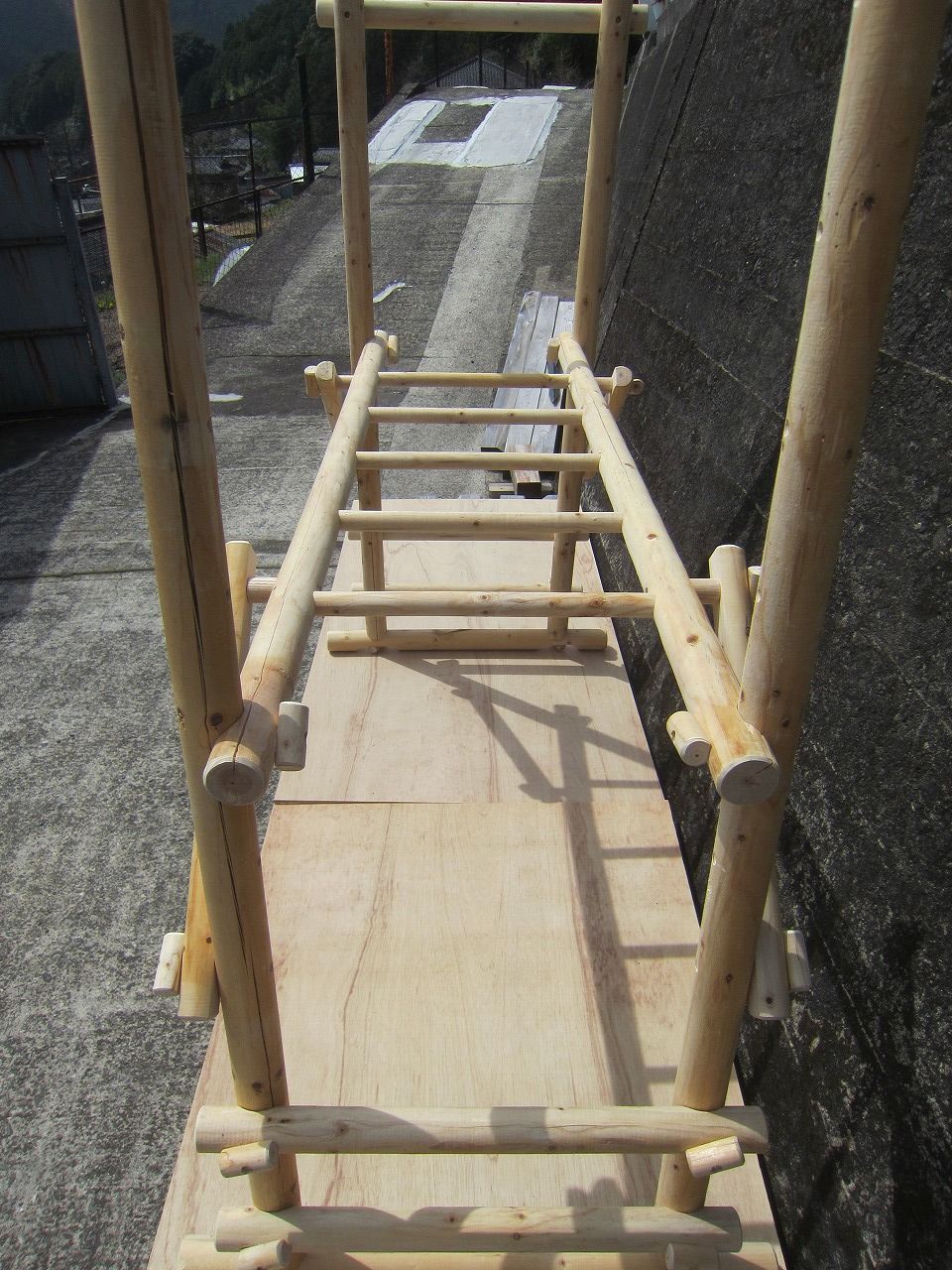

今週発送予定のオーダーうんていクラシック

いつも同じような写真なので、今回は少し低めに組みました。
梁の高さは１３００ｍｍほどで、就学前ならこのくらいからスタートというところでしょう。
鉄棒はもう一段低くてもよかったかも知れません。
発送まで今しばらくお待ちください。

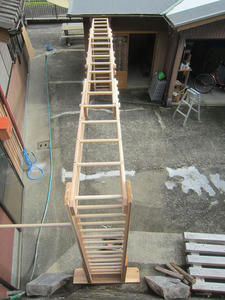

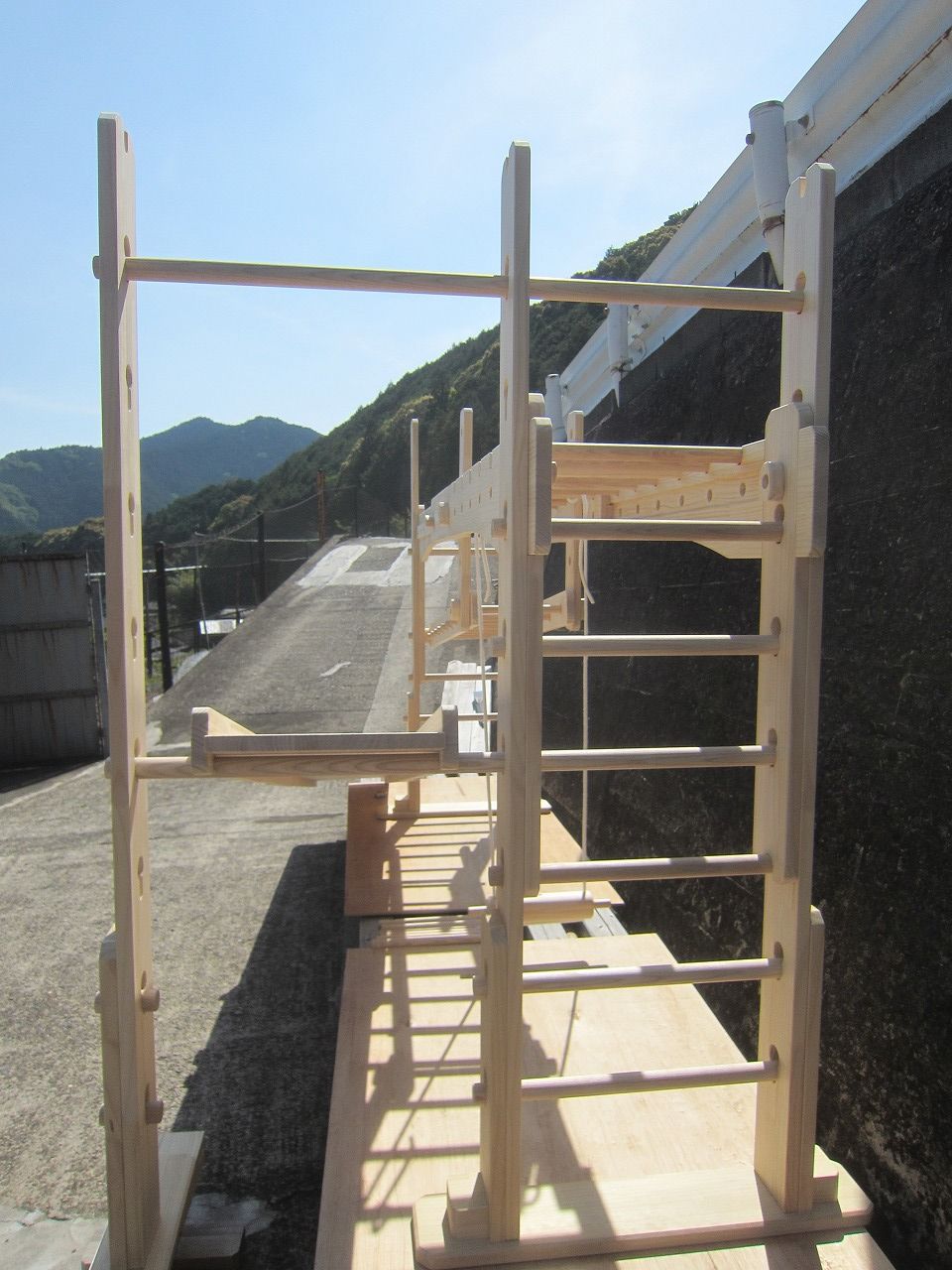

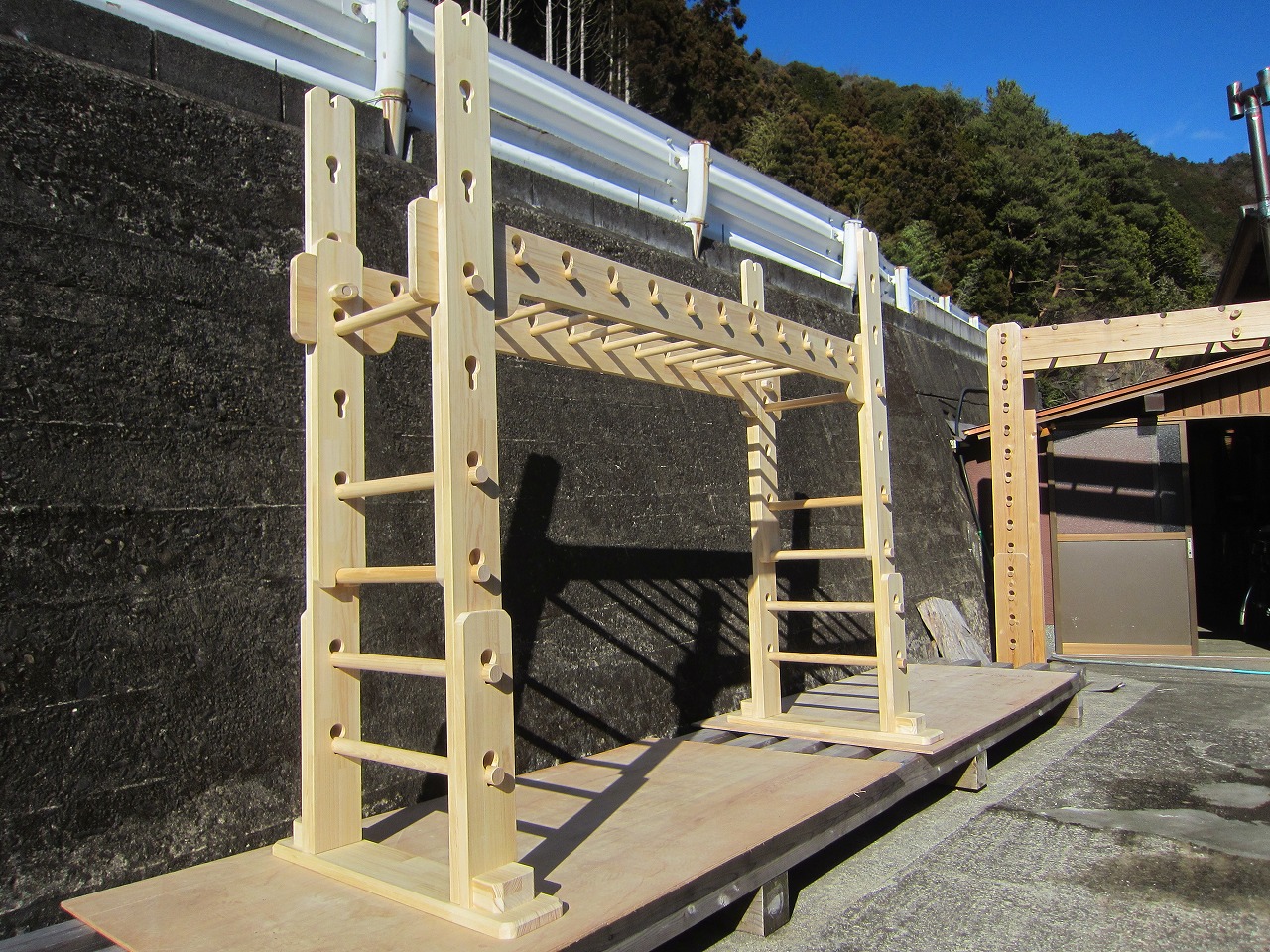

本格ろくぼく（ペールワン）完成！！

子供から老人まで幅広く使える本格ろくぼく（ペールワン）がついに出来上がりました。

【組み立て案内】
◎土台に丸棒を通して画像の順に組み立てていきます。
（土台幅は約１０００ｍｍ。丸棒は直径３２ｍｍ）

◎短い方の側板を組み込む。

◎長い側板を組み込む。

◎高さ約２３２０ｍｍの梯子本体が組み上がります。（丸棒間隔は１８３ｍｍ）

◎土台補助セットを組み込みます。※長い方

◎丸棒をユニットにねじ込みます。

◎ボルトセットで土台に連結します。

◎筋交い丸棒も同様に取り付けます。

◎懸垂セットを取り付けます。※短い方

◎ユニットにねじ込みます。

◎壁固定セットも取り付けます。

◎本体に土台補助セット、懸垂セット、壁固定セットを組み込んで完成です。

ろくぼく本体をＤＩＹできっちりと壁固定できる場合は、土台補助セット、壁固定セットは必ずしも必要ではありません。お住まいがマンションなどで壁固定しても強度が足りない場合は土台補助セットが役に立ちます。
懸垂セットは数段階の前後上下調節が可能。
壁固定セットは数段階の前後調節と数段階の取り付け位置変更が可能。
耐荷重量は当方７７ｋｇで問題のないことを確認済みです。
また、設置場所が必ずしも壁と床が直角になっているとは限りませんので、ユニットへの丸棒のねじ込み加減で角度調節は可能です。
本体の高さは梯子丸棒を追加することで約２６９０ｍｍまで上げることが可能で、必要であれば壁固定セットを２基に増やすことも出来ます。

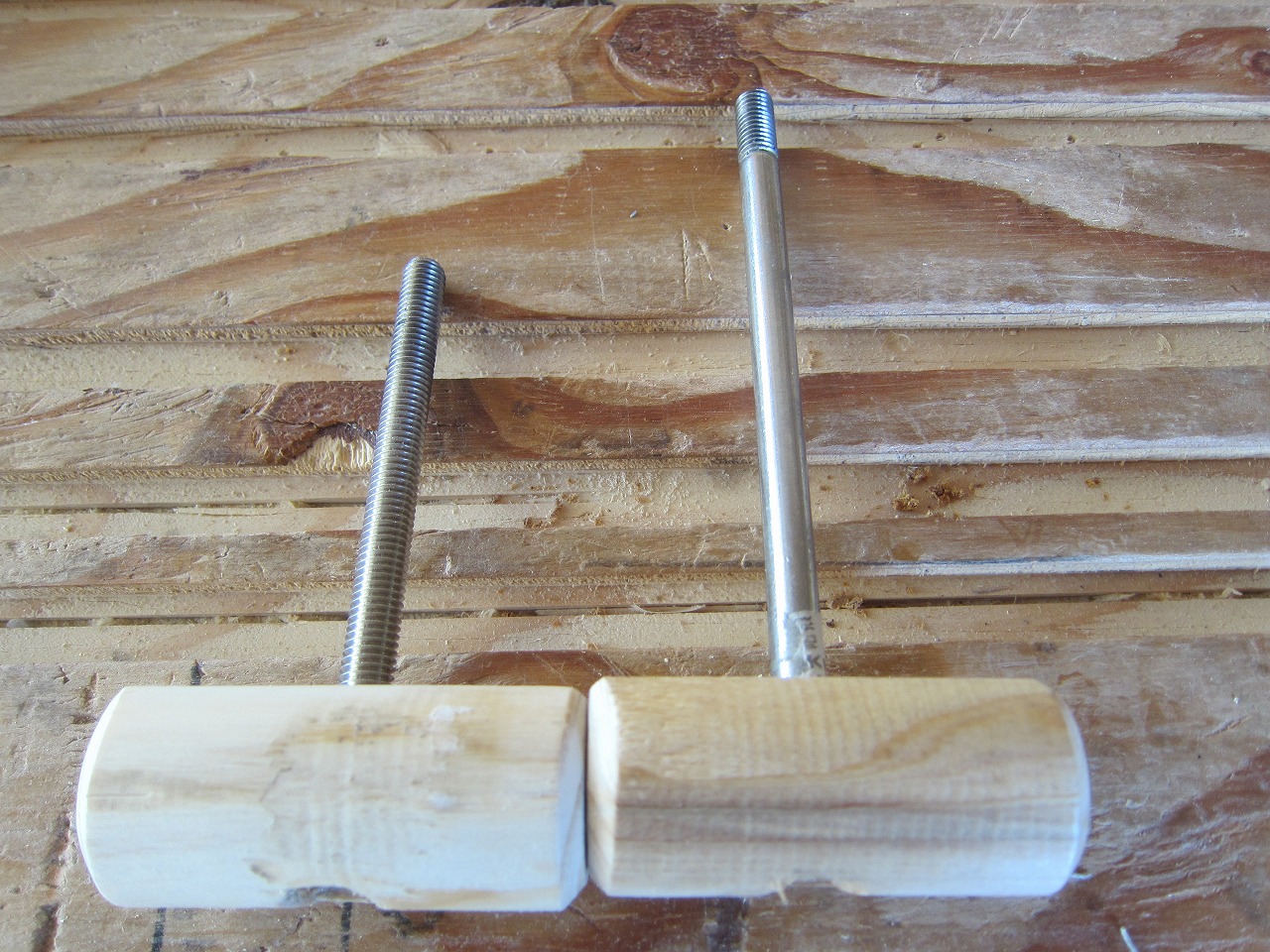

当初は懸垂ユニットのワンアクション脱着方式を導入予定でしたが、引っ掛け損ないでの危険性を考慮し、少し面倒ですが安全な８ミリ軸ステンレスボルトセットでの取り付け方法としました。
※（ご購入者様への追加情報）ユニットには３３ｍｍ穴に１と２の番号を記したものが２個ありますので、同番号の丸棒と組み合わせてください。番号を合わせなくとも問題ないかもしれませんが、合わせた方がねじ込みやすかったと記憶しております。

本格ろくぼく製作 その５

最近はとても天気がよいです。

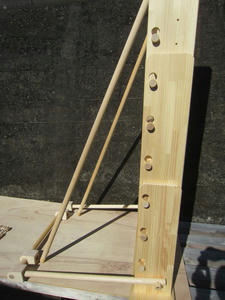

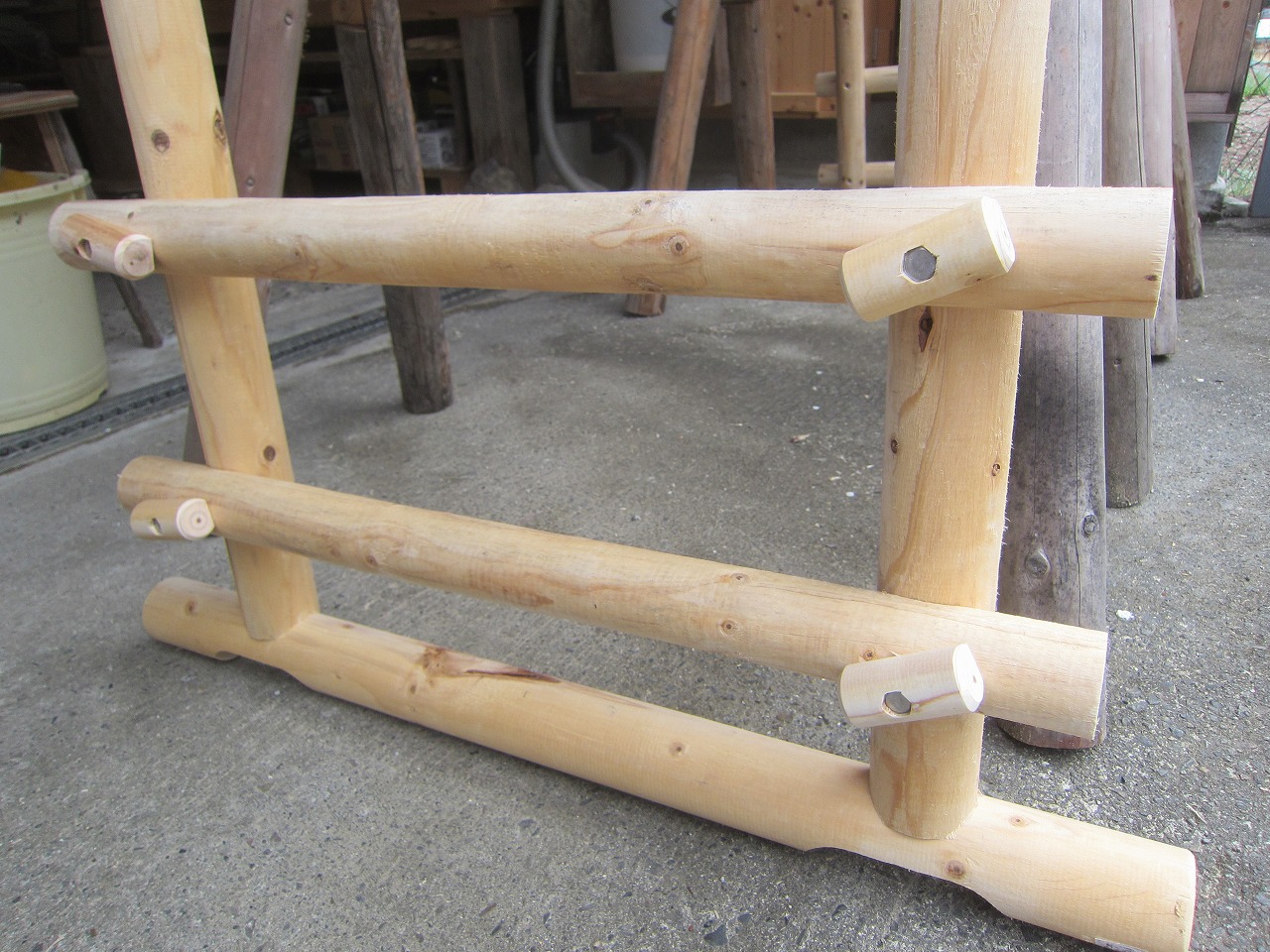

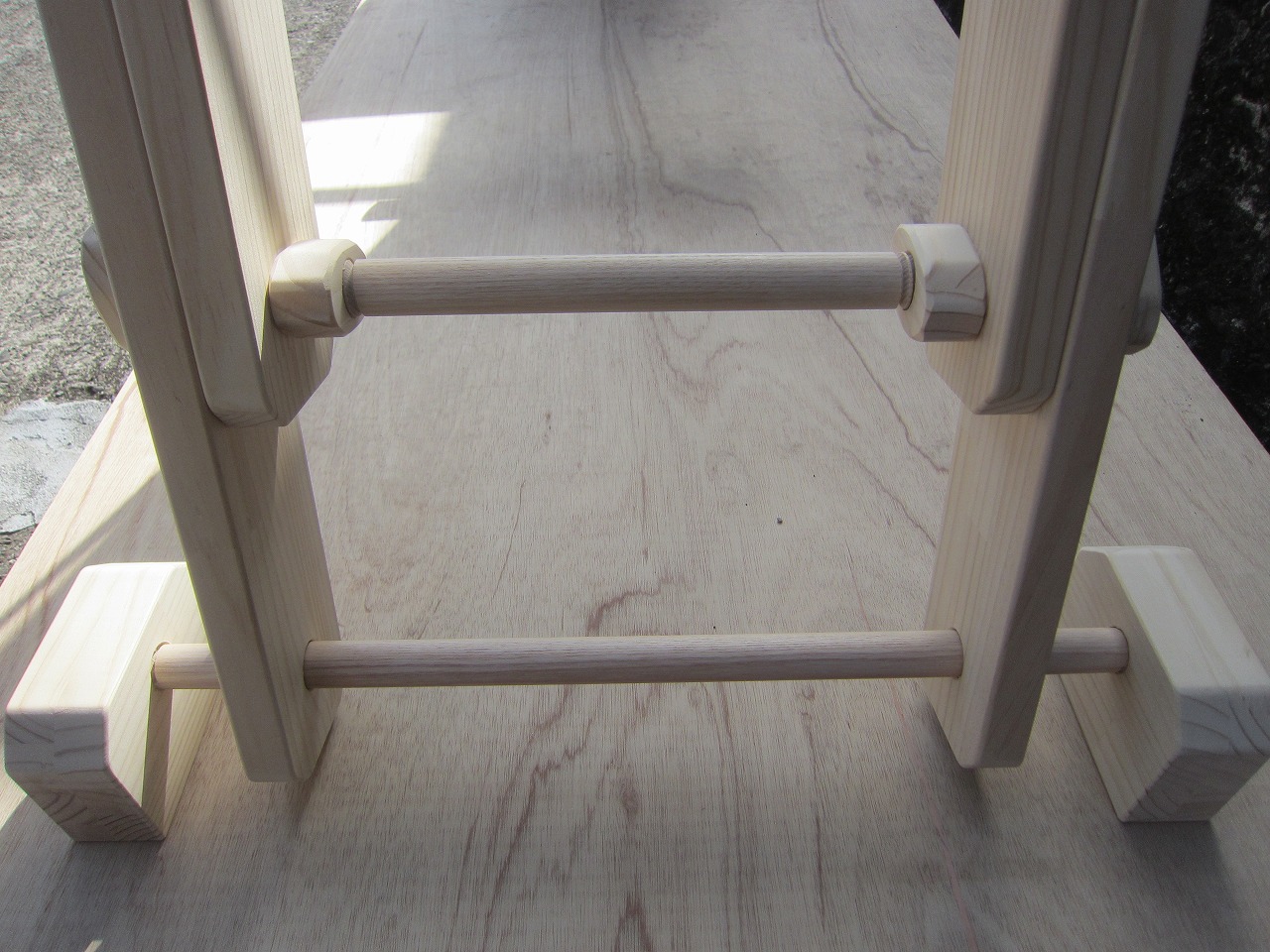

土台部品が出来上がったので、設置角度を決めるために仮組みしました。
この状態で水平垂直がばっちり出ています。

壁にしっかりと直付けできる環境には無縁の筋交い付き土台ですが、そうでない場合にはやはり必要な部品となるでしょう。

本格ろくぼく製作 その４

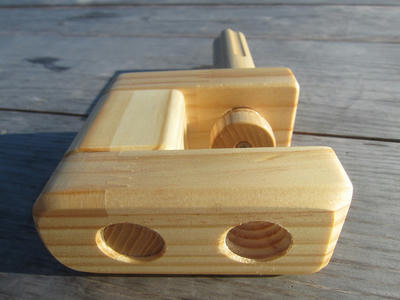

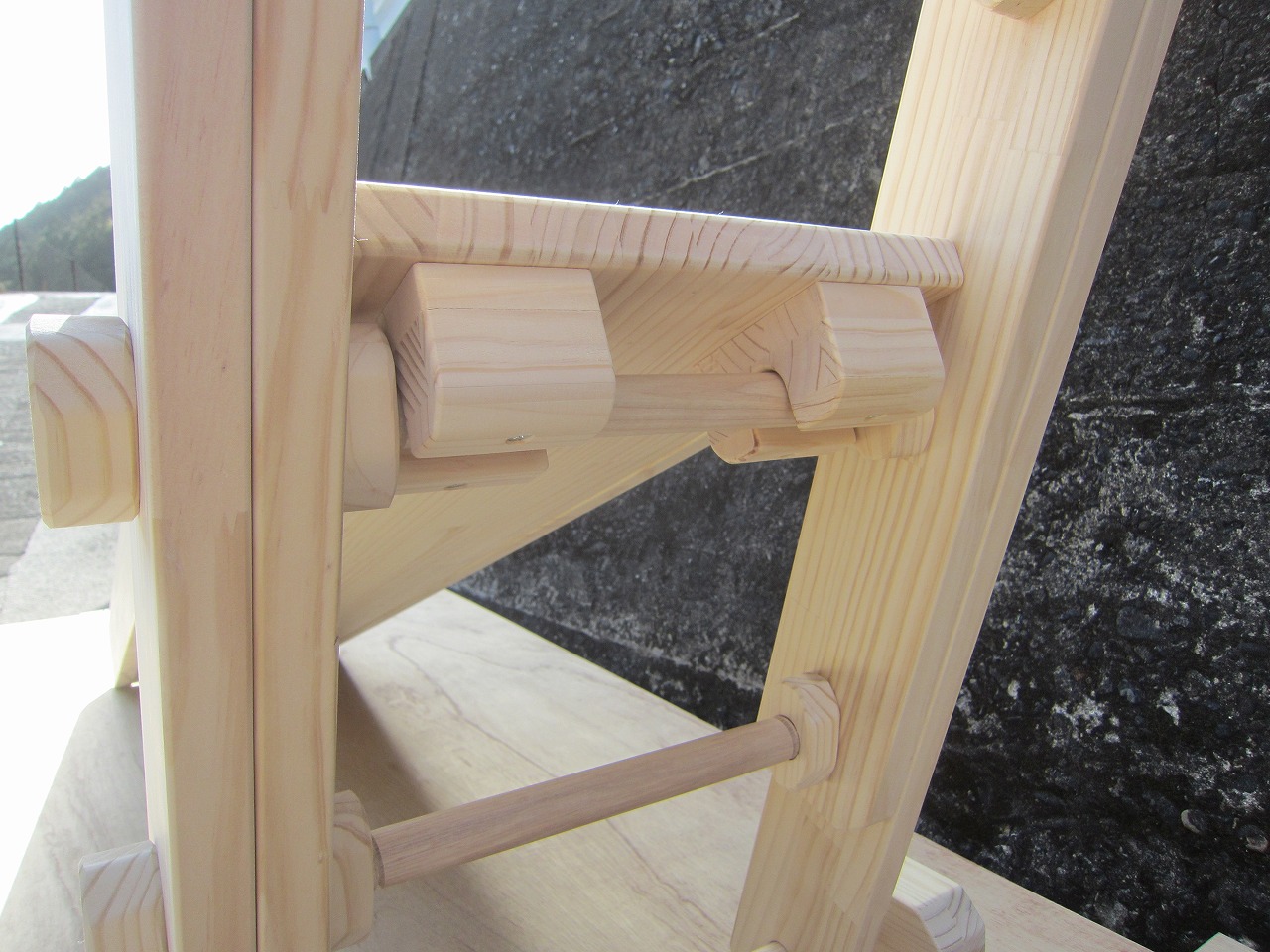

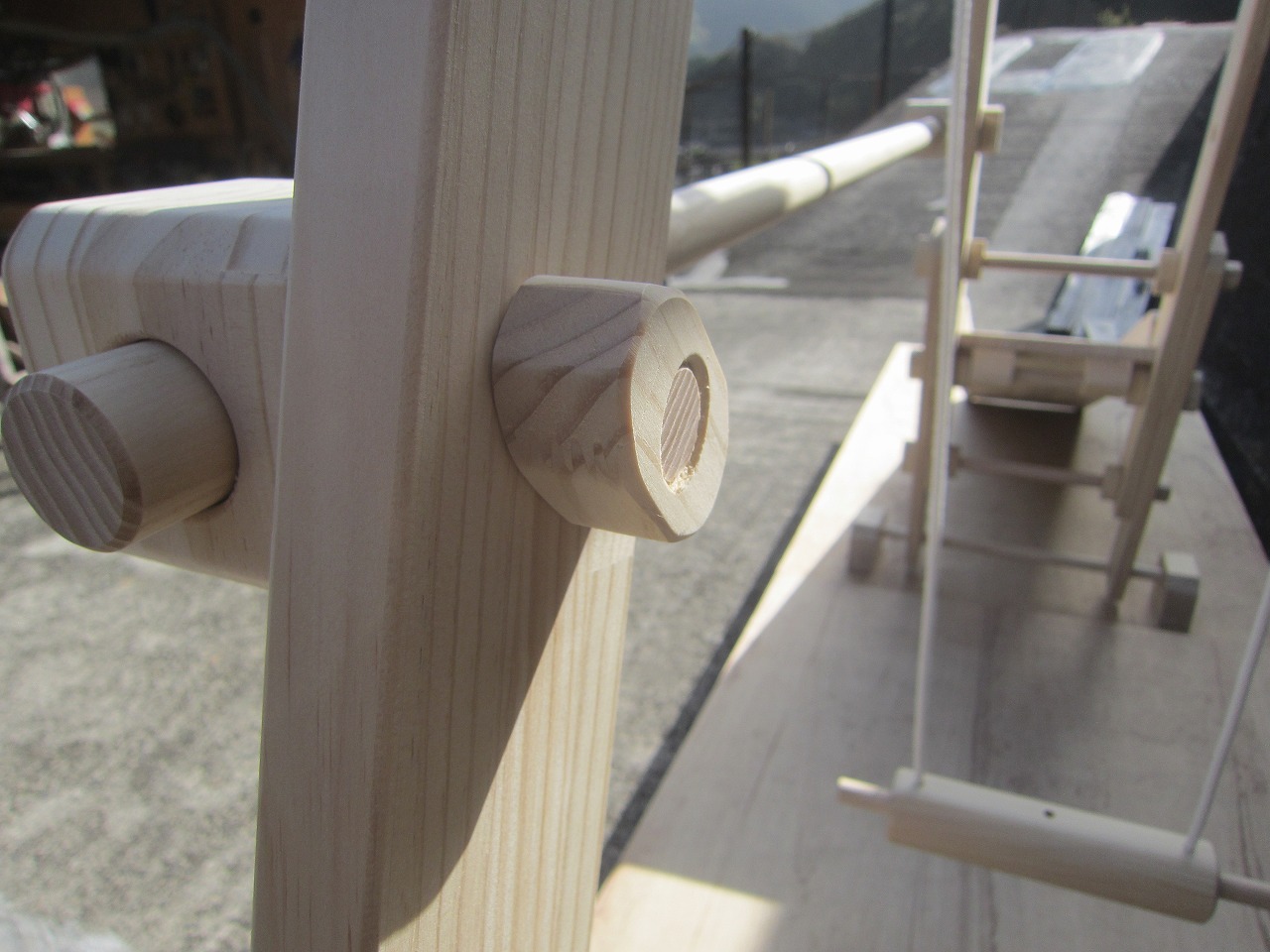

ろくぼくの土台と懸垂丸棒の可動部品です。
パイン集成材を３枚貼り付けて完成度５０％が左。
右は左の強度に一抹の不安を抱き、本日作り直したシナ合板を貼り付けた同可動ユニットです。
今回はやり直しが多い、、、。

本格ろくぼく製作 その３

３回目（３日目ではありません）ですが遅々として進まないろくぼく作り、、、。
作っている内に考えが変わり、２枚の側板サイズを短く変更しました。
クラブうんていver.3の後では無骨なものは作れず、土台回りの補強と懸垂棒を全て３２ｍｍ丸棒を使って可能な限りカッコよく？仕上げたいと思います。

本格ろくぼく製作 その２

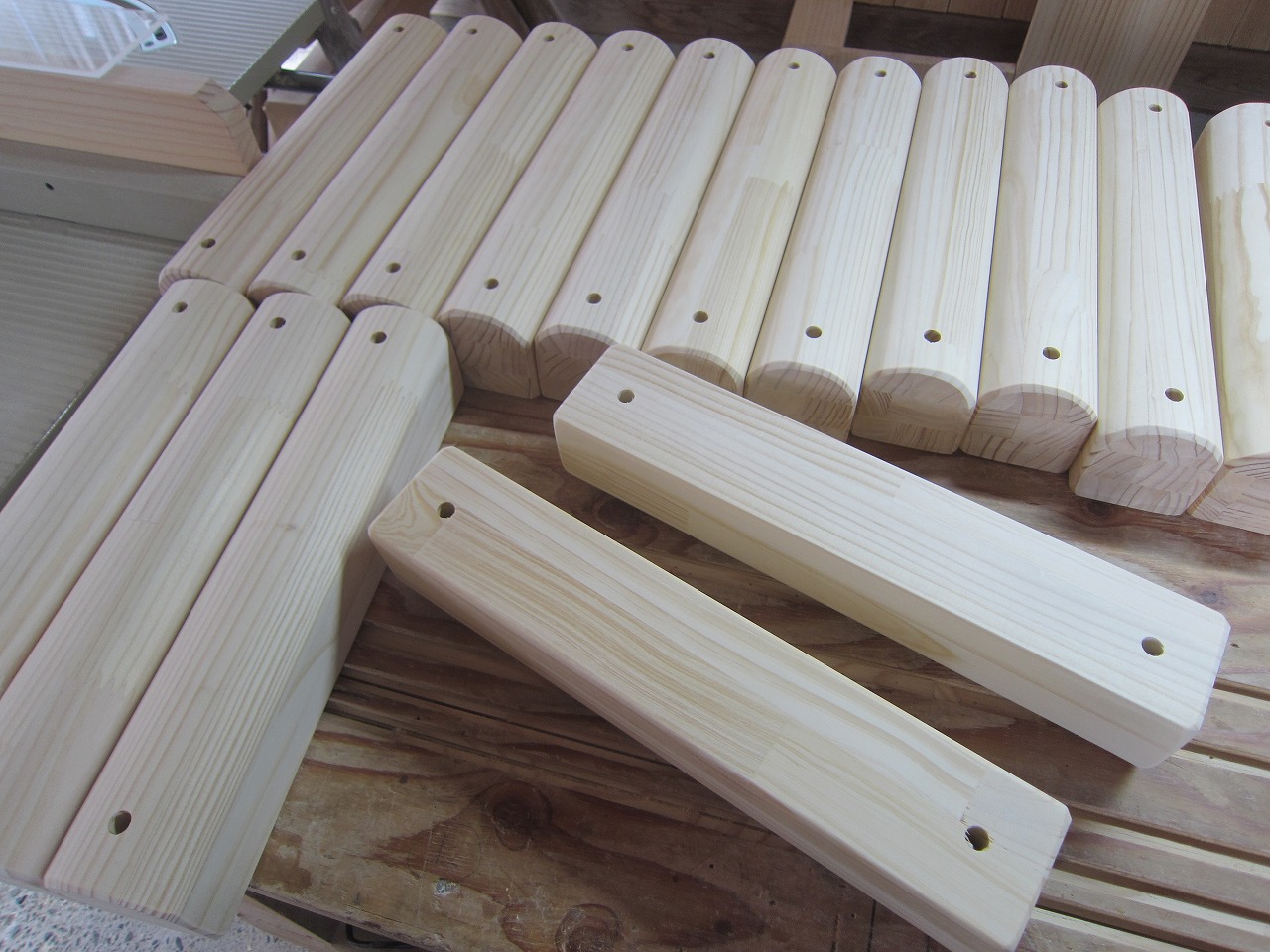

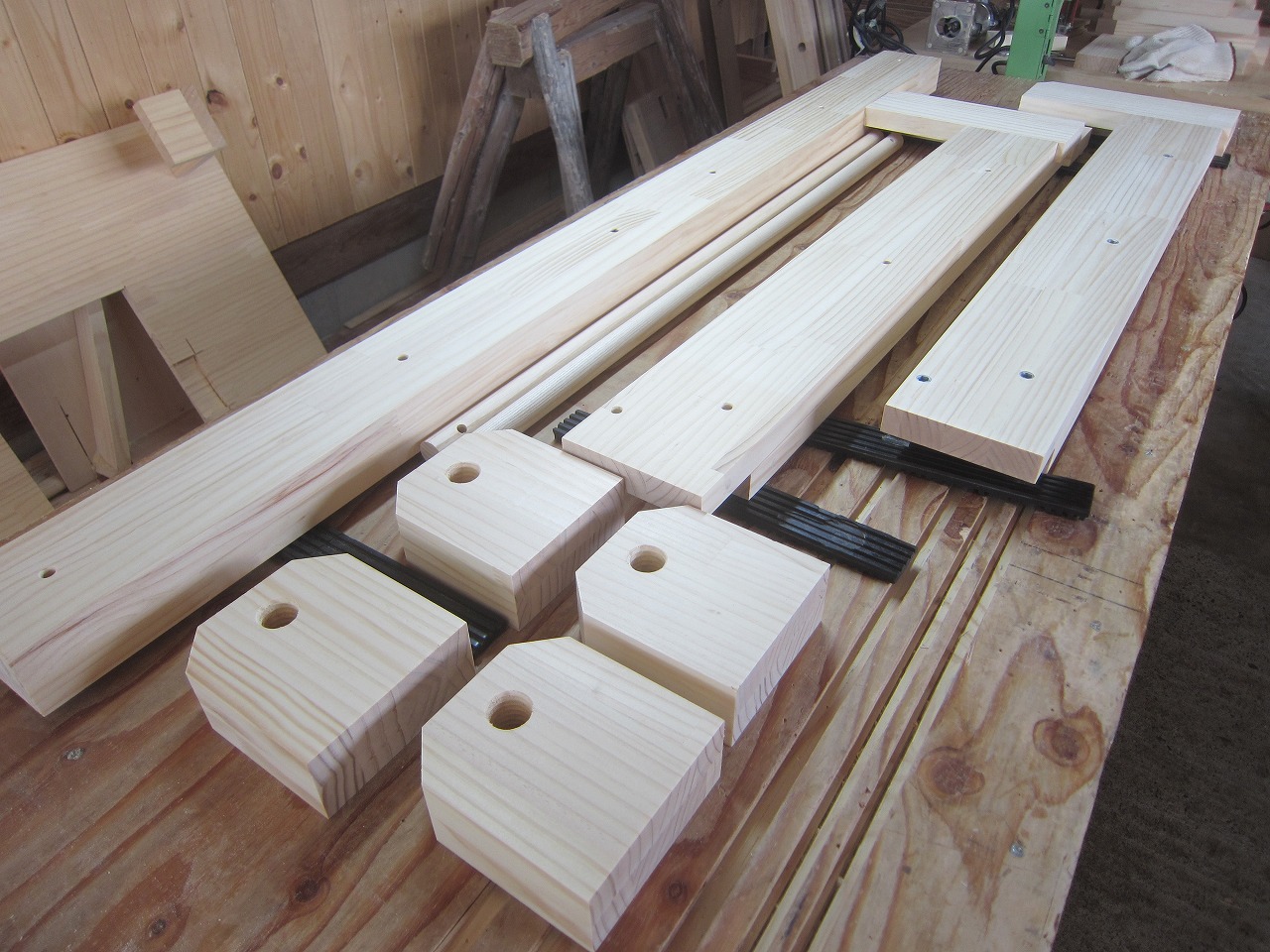

丸棒以外のパーツが大体出来上がりました。
この後、懸垂用パーツと土台への筋交いを取り付ける穴、もしくはネジ穴を追加していくわけですが、悩む悩む、デザインに悩む強度に悩む、、。

本格ろくぼく製作 その１

ずいぶん前から製作予定に入っていたろくぼくです。
今回は子供から大人まで対応できる本格タイプ？となる予定です。
幅が９００mm前後。高さが２３００～３０００ｍｍぐらいの高さ調節型になります。
設置方法は基本的に壁固定となりますが、そうは行かない場合もあるので、据え置きオプションも考えています。

クラブうんていVer.３（基本の組み方解説と注意事項）

前回より少し間が空きましたが、今回はクラブうんていVer.３の基本の組み方解説です。
小難しいイメージがあるかも知れませんが、実は単純な工程を繰り返すだけのシンプル構造です。
柱ユニットを組むとき、梁を取り付けるとき、丸棒筋交いを取り付けるときに、必ず左右対称に組み上げることがスムーズに完成させるコツです。特に筋交いをボルトセットで位置決めするときは大体このあたりかな～？。。。なんてことをやってると必ずボルト位置が１～２箇所ずれて組んでしまい、歪んでしまった本体を苦労して修正することになりますので、慎重に落ち着いて臨むことだけは忘れてはなりません。

（土台に柱をボルトセットで取り付けます※柱は左右対称に）


（ボルトセットで梁を取り付けます※左右対称に）


（筋交いをボルトセットで取り付けます※固定位置は左右対称に）


（握り棒を組み込んで完成です）




（梁を２連結したロング化）


（梁３連結のロング化）

以上、基本的な組み方解説でした。
０歳から小学中～高学年ぐらいまで幅広い年齢層に対応できる上級うんていです。
まずは構造に慣れてから、ご自身の思い描く形に仕上げてください。
注意しなければいけないのは、造形で耐荷重量、安定性、耐久性が変わってくるので、それらは使われる方の感性、想像力に依存するかたちとなります。

◎出品中！

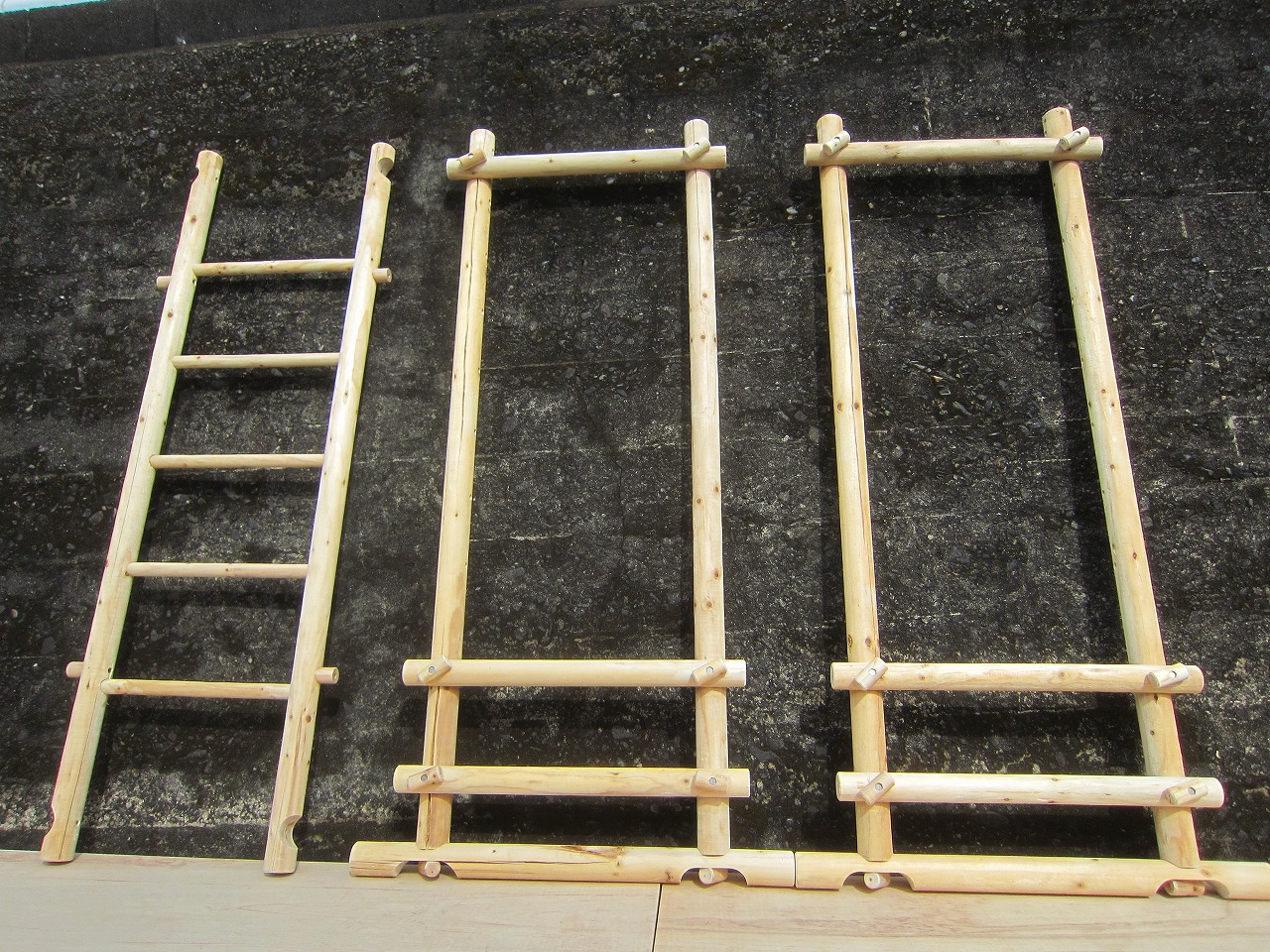

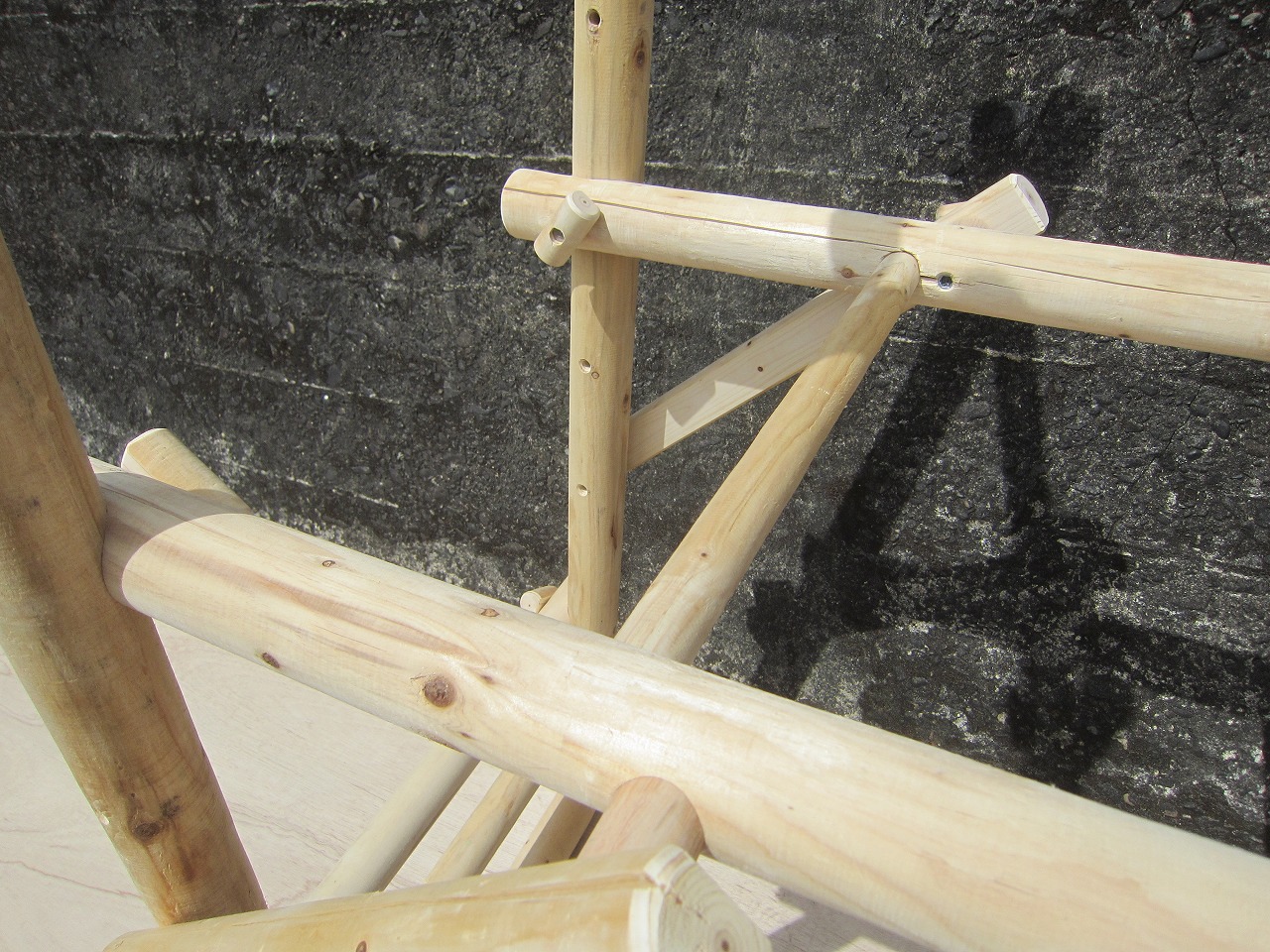

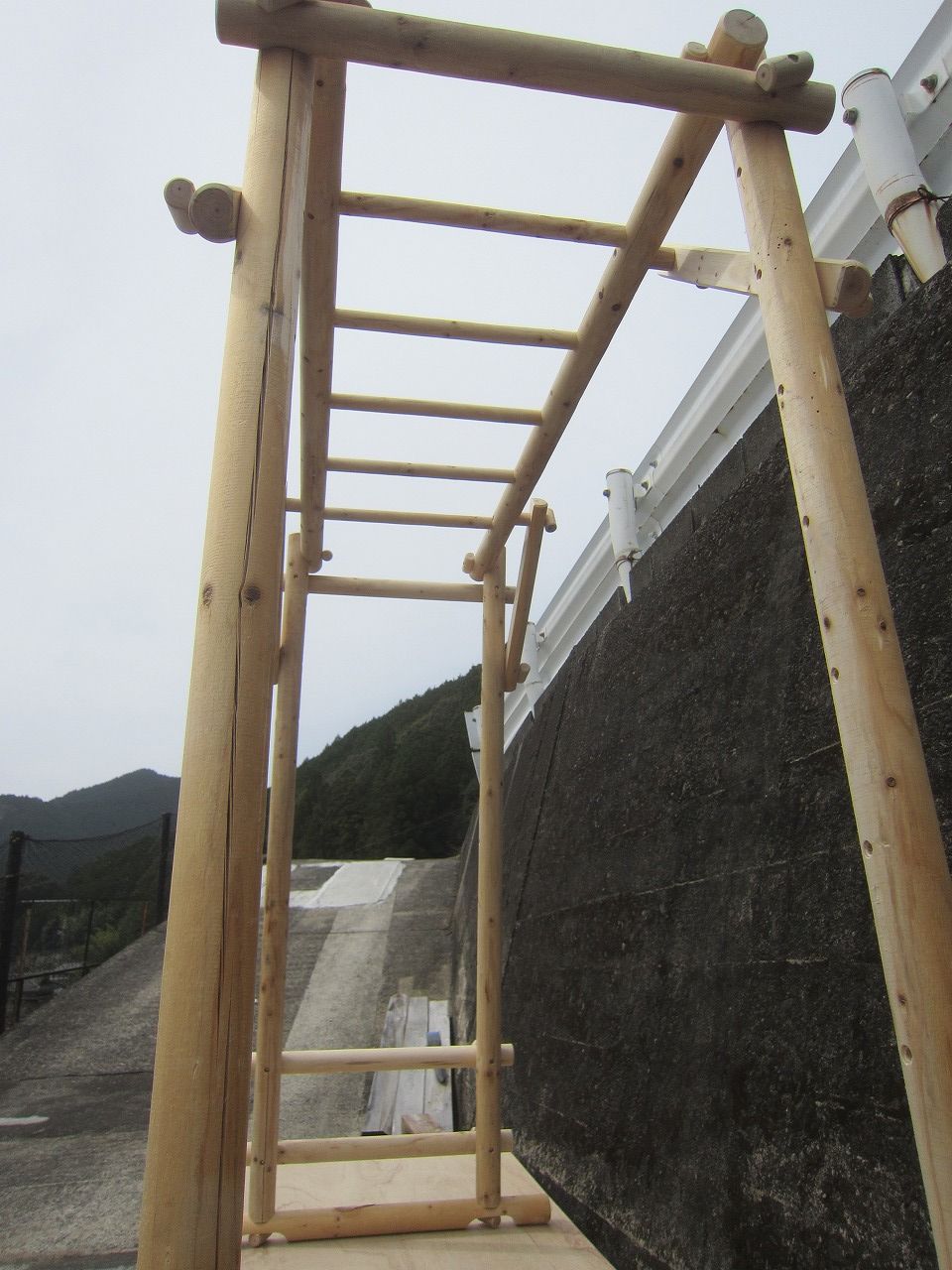

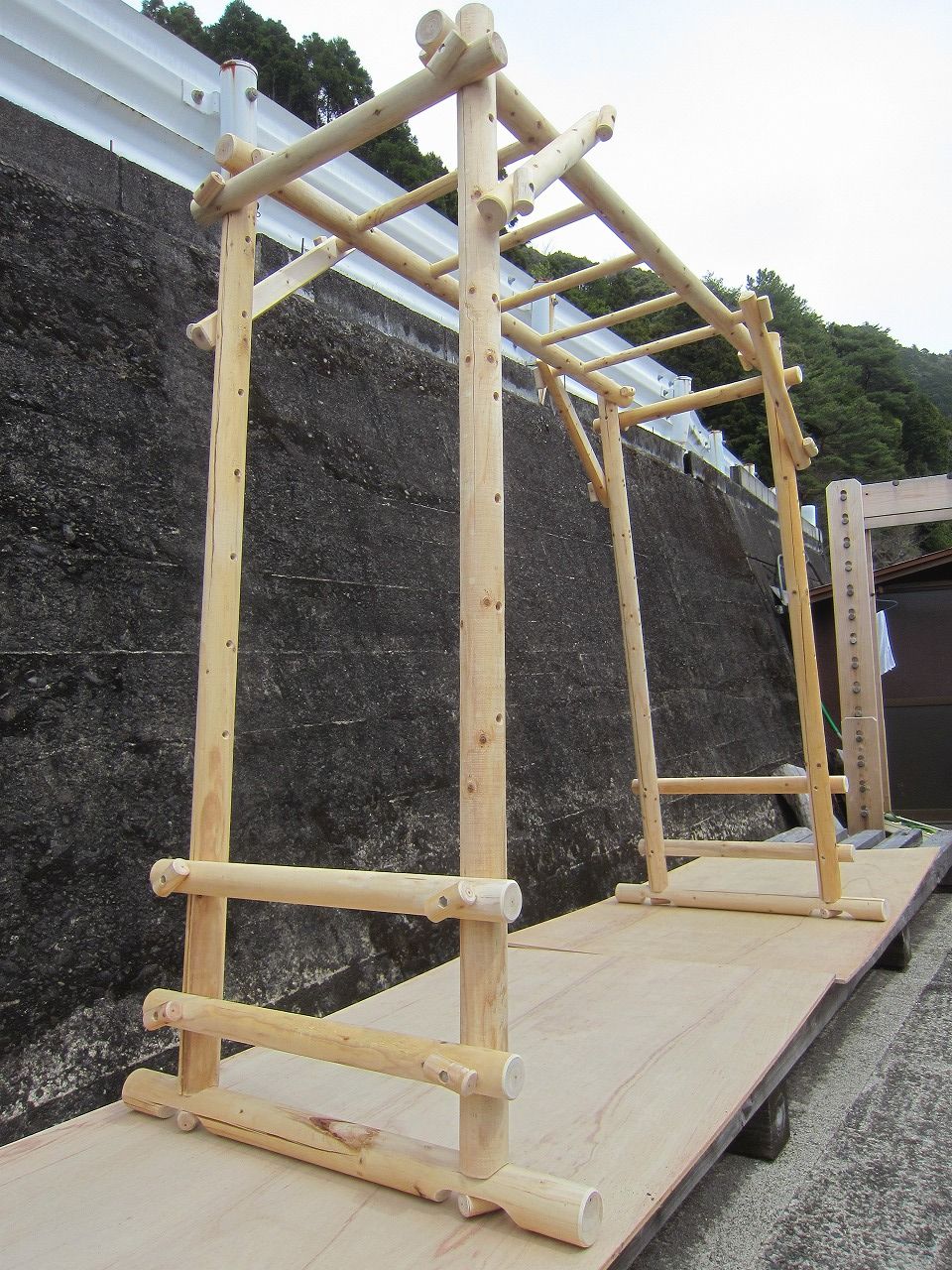

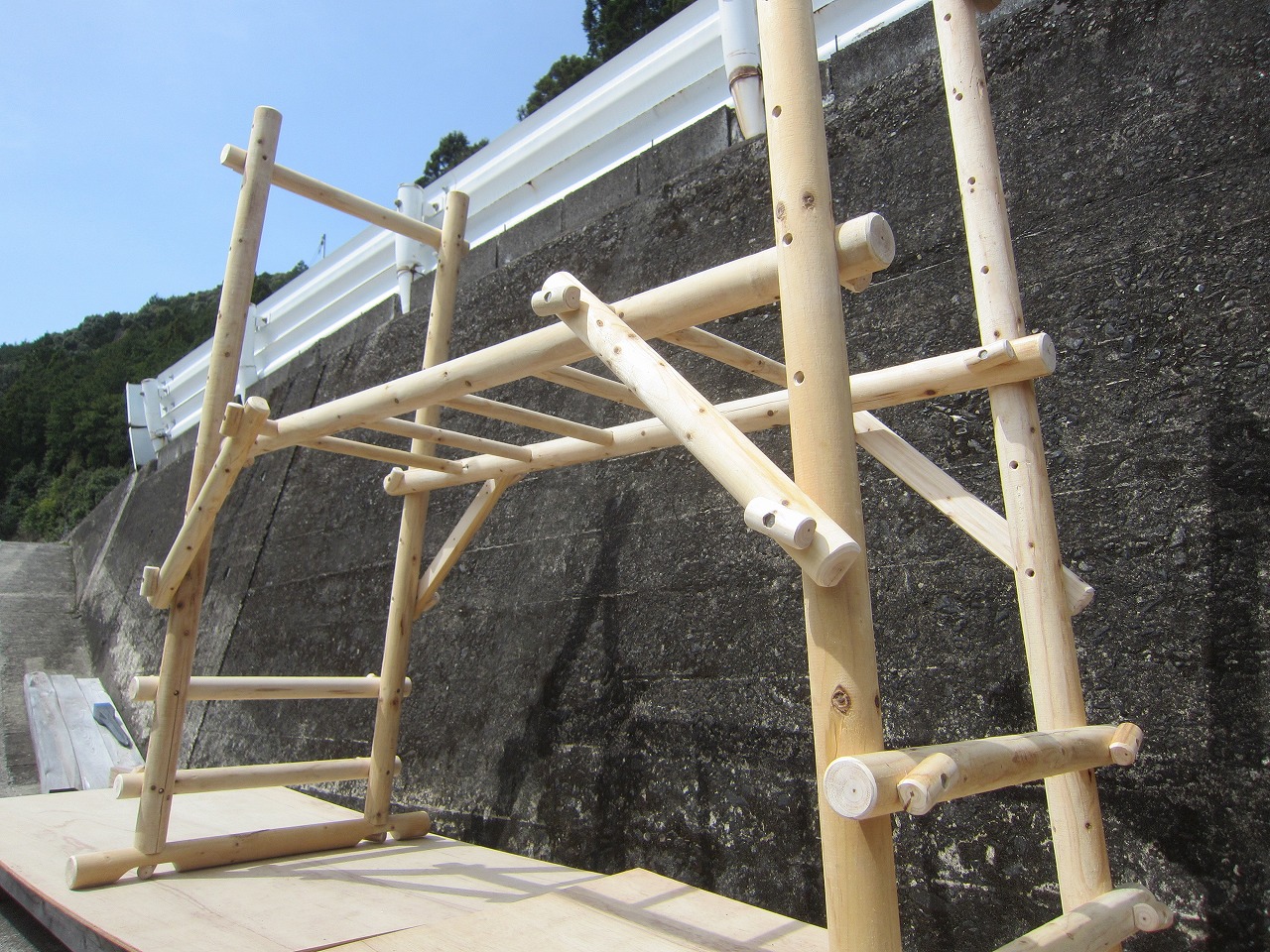

自分用屋外うんていの製作４ （完成）

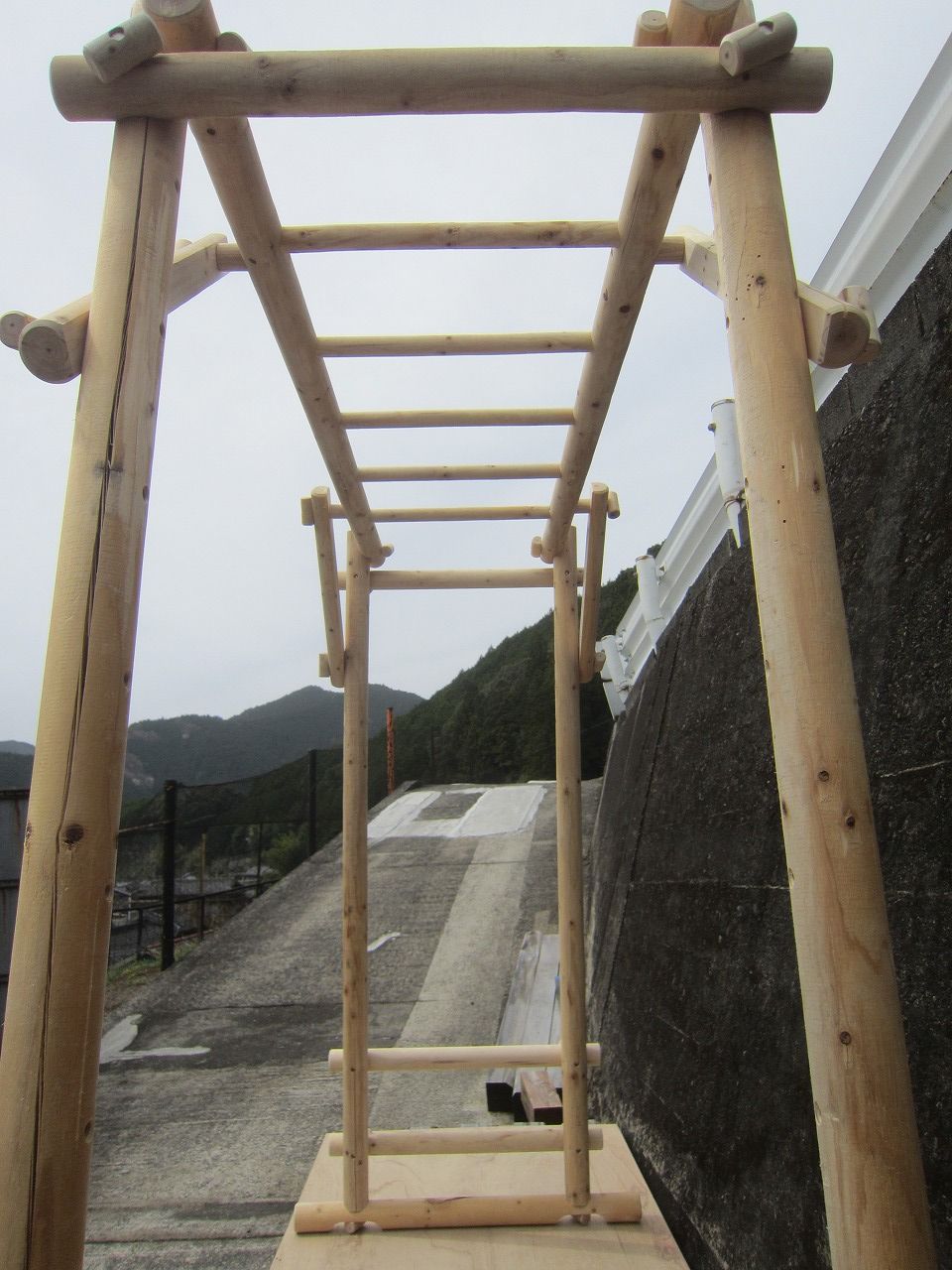

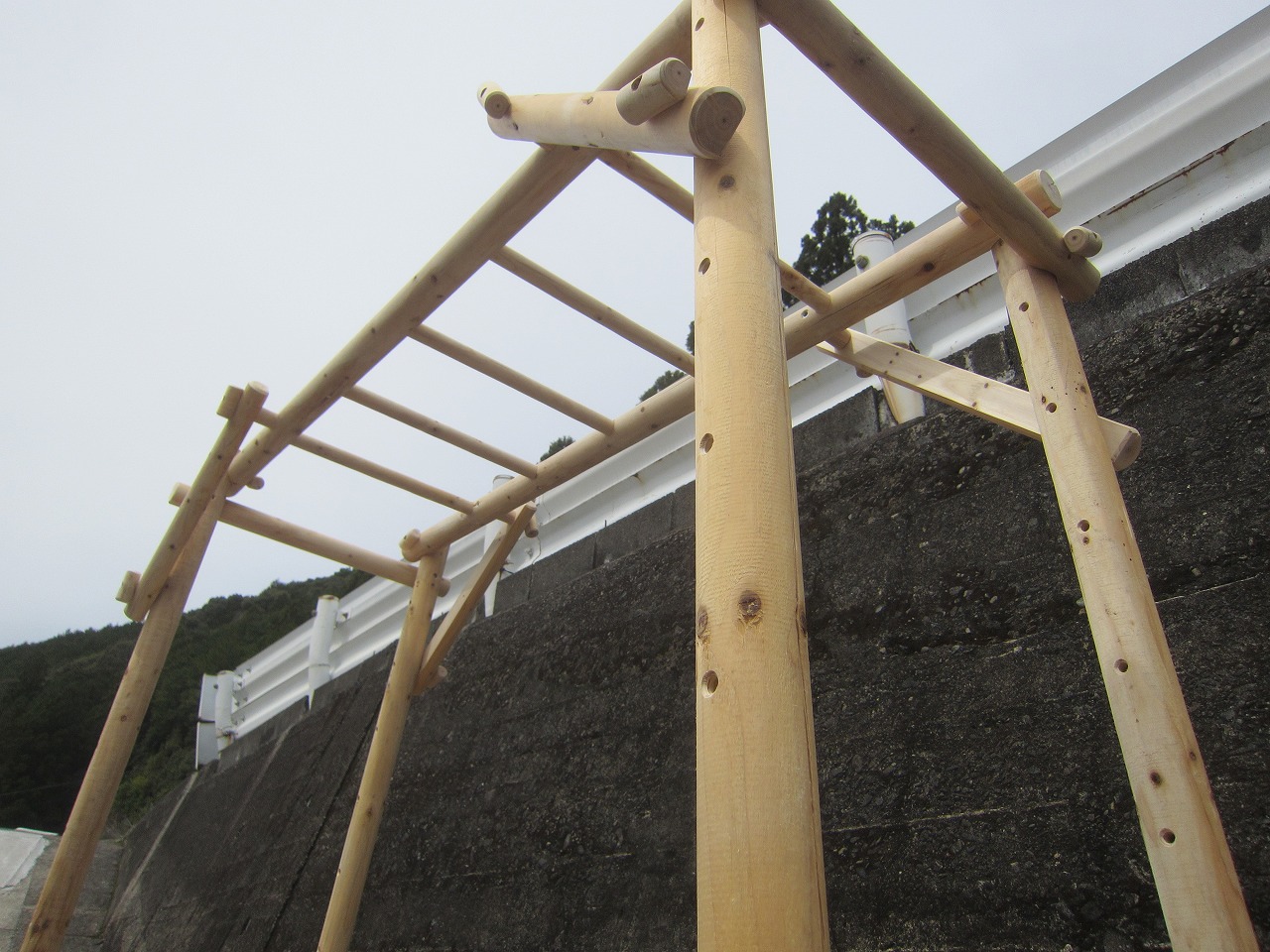

出来上がりました。
昨日は梁を連結したところで雨にたたかれ、仕方ないので一晩中雨ざらしにしたところ丸棒が太ってしまい、今朝は少々しんどい組み立て作業となりました。３２ｍｍの丸棒が３３ｍｍになっていました。

全長５６２０ｍｍ、高さ２２５０ｍｍの自分用トレーニングマシンの完成です。
耐荷重量、耐久性ともに未知数ですが、これから毎日好きなときに好きな時間遊び、トレーニングできる夢のような環境です。子供のときにこれがあればどんなに幸せだったろうか、、、。

ギラギラ太陽に焼かれ、風雨にさらされ、四季ごとの様々な環境に耐え、体重８０ｋｇの過酷な使用に耐えてくれれば、いつかきっと素晴らしい屋外うんてい２号機が出来上がることでしょう。

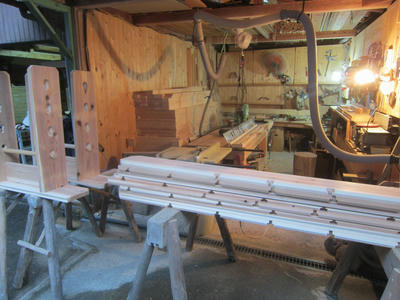

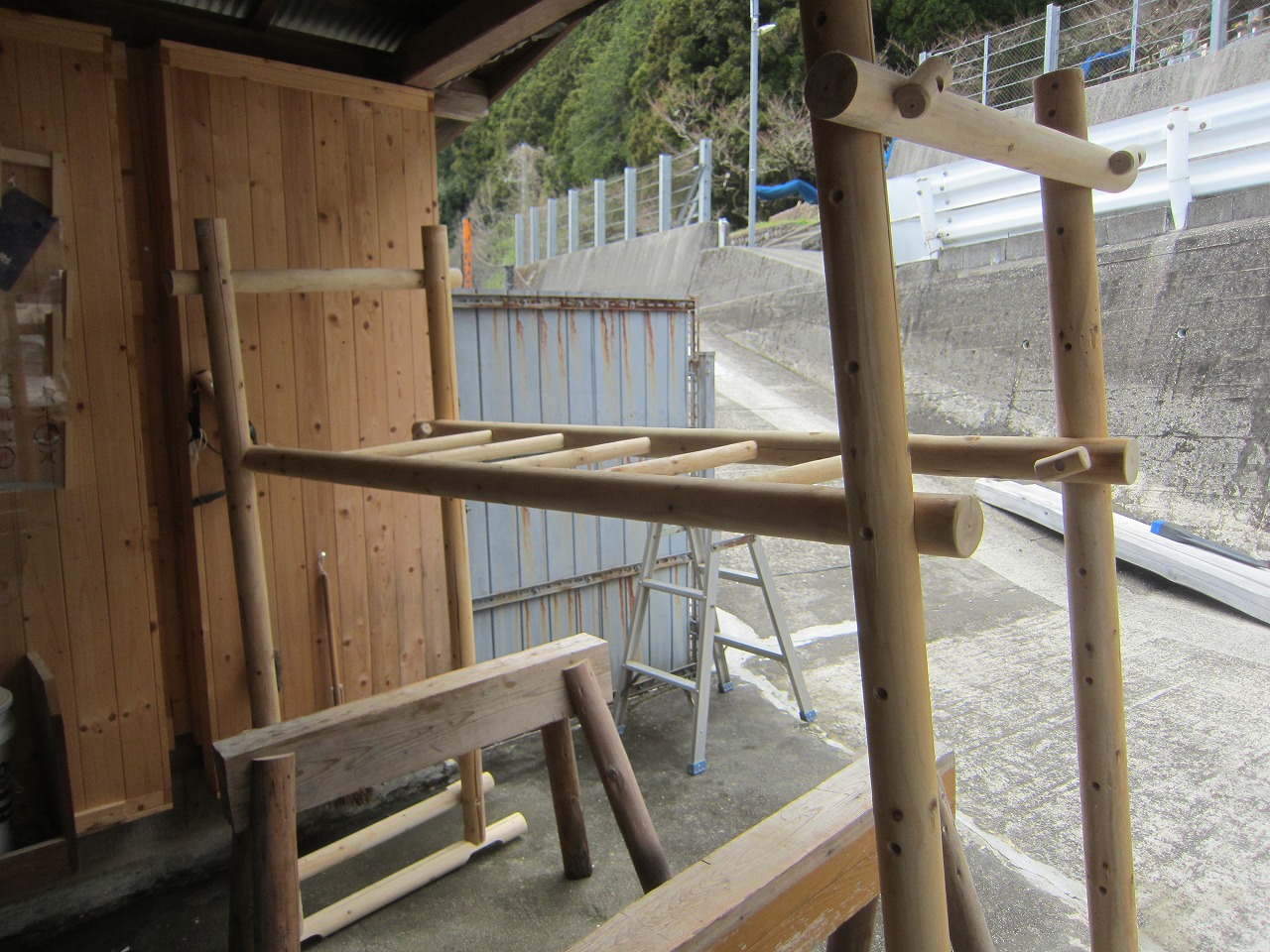

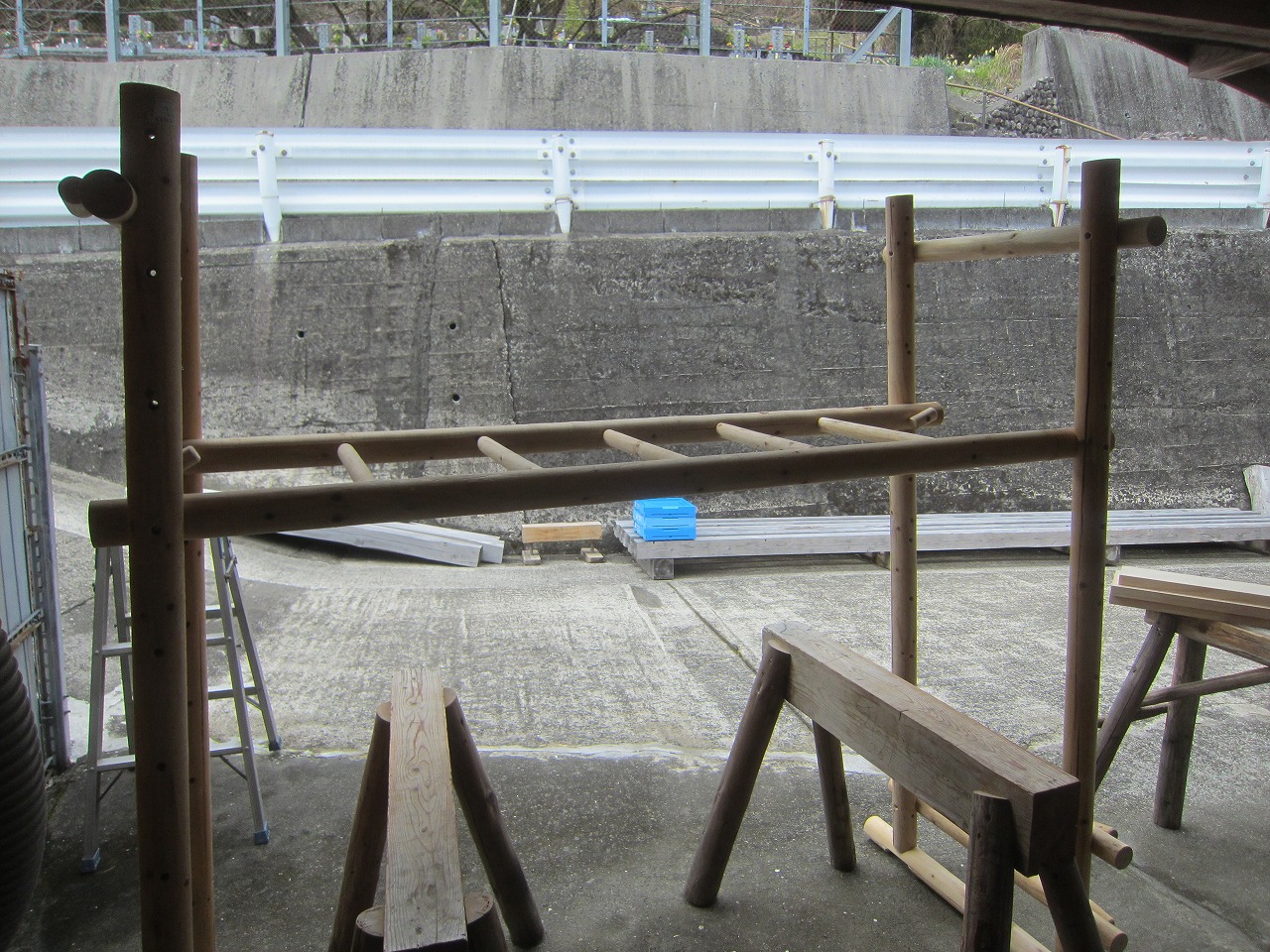

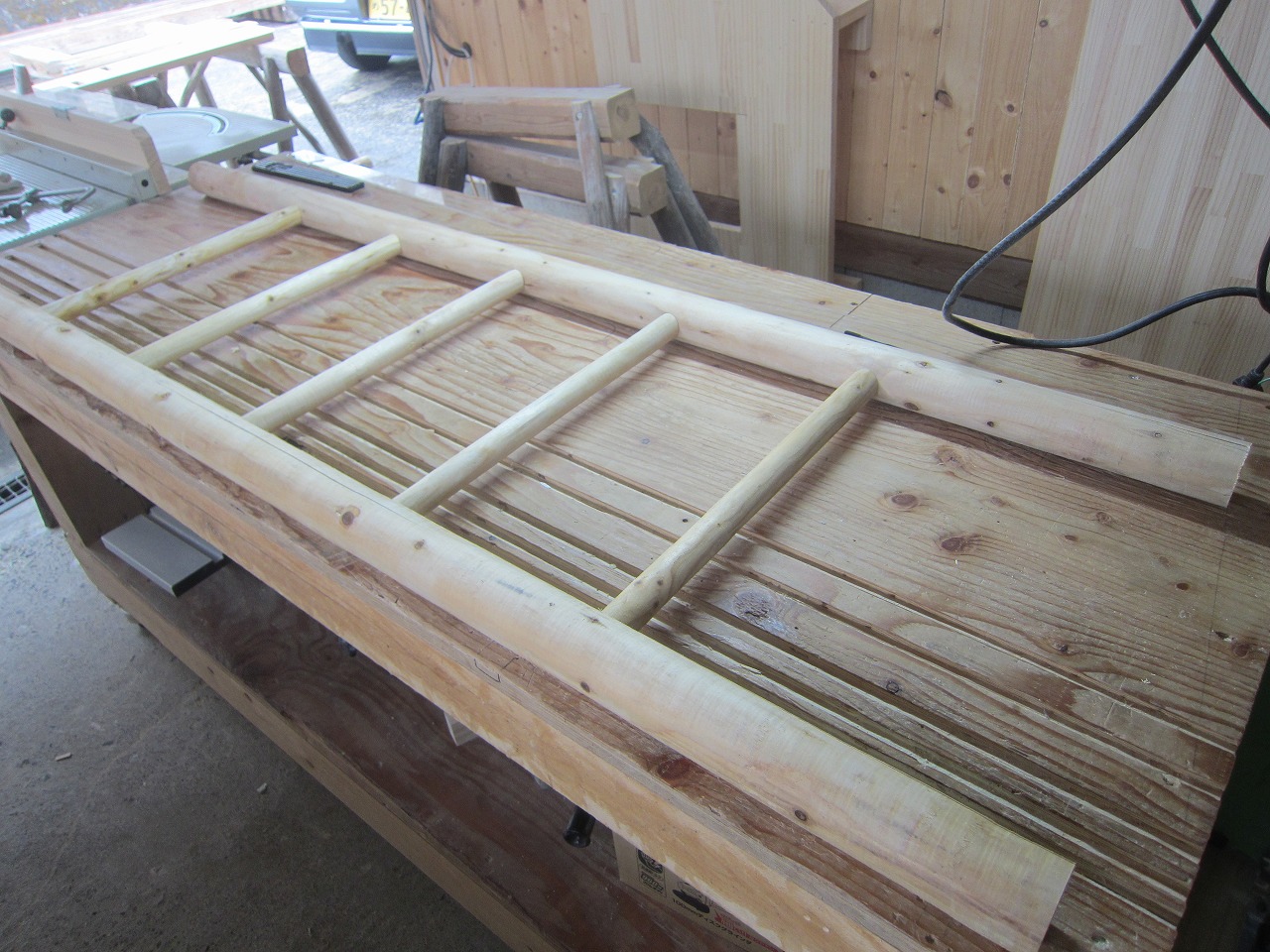

自分用屋外うんていの製作３

前回の続きです。

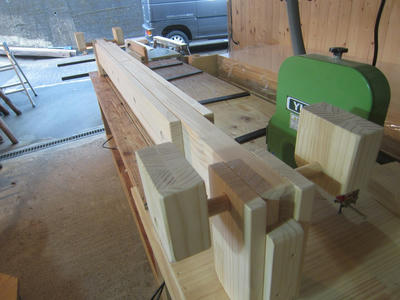

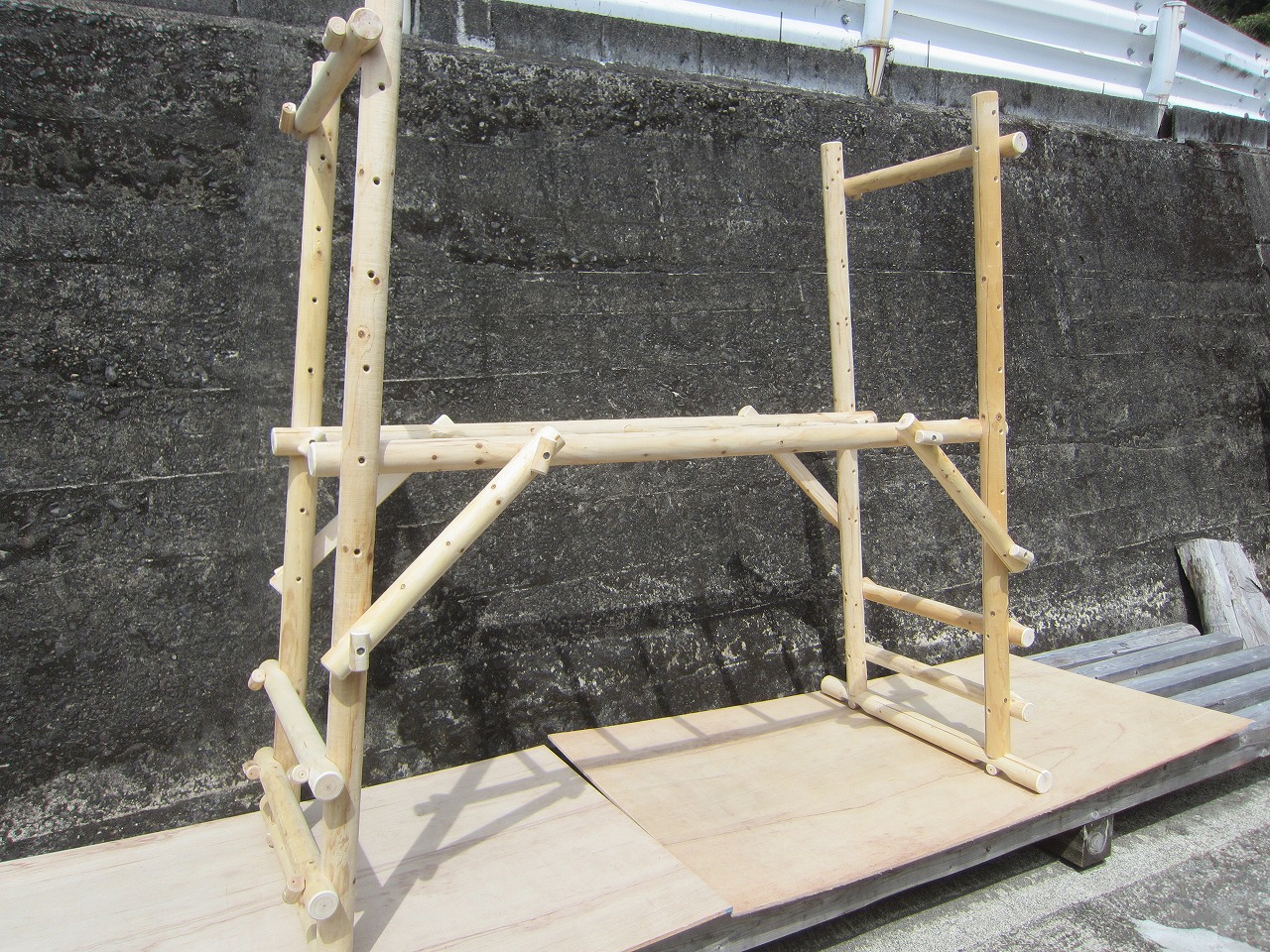

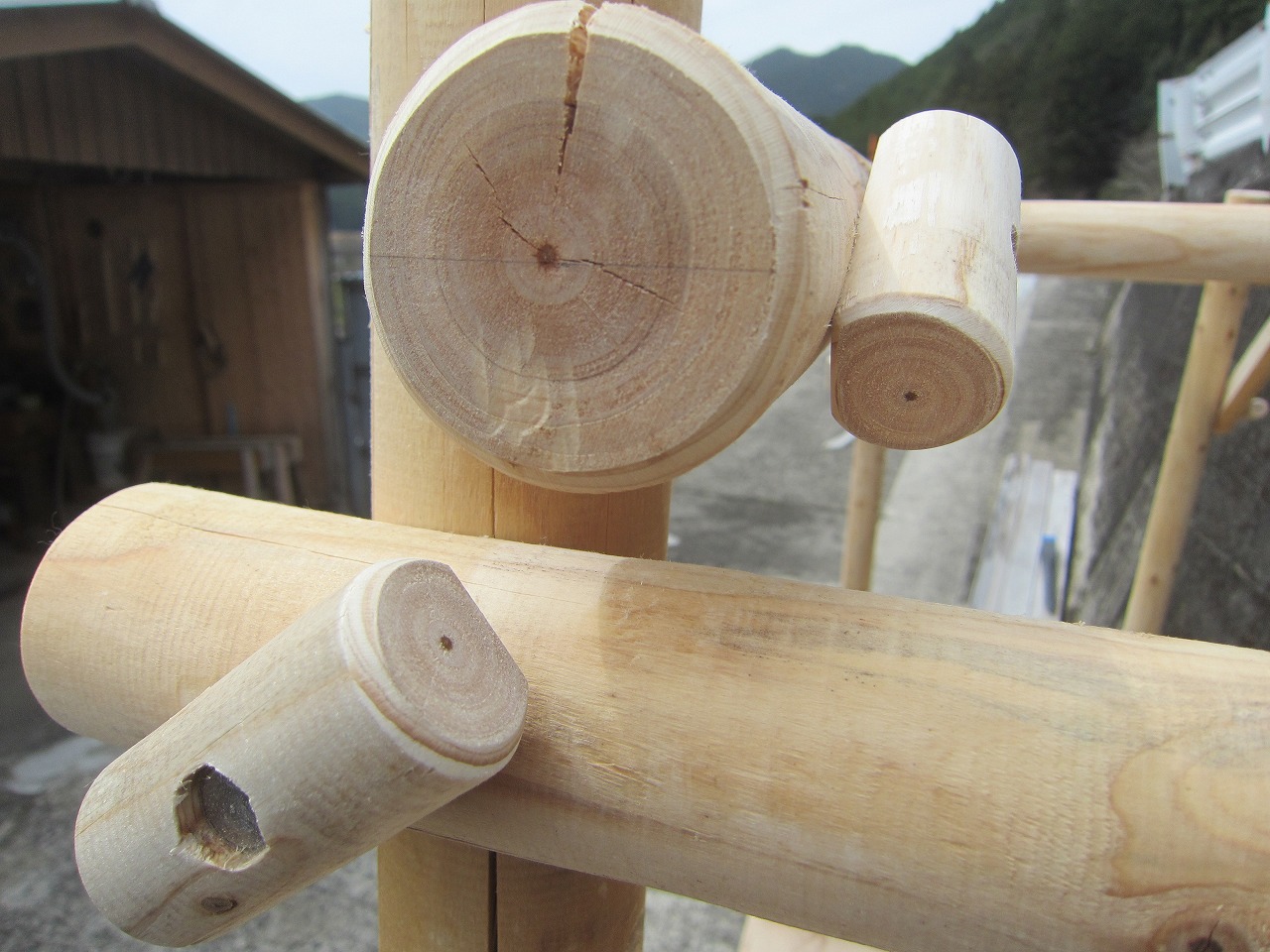

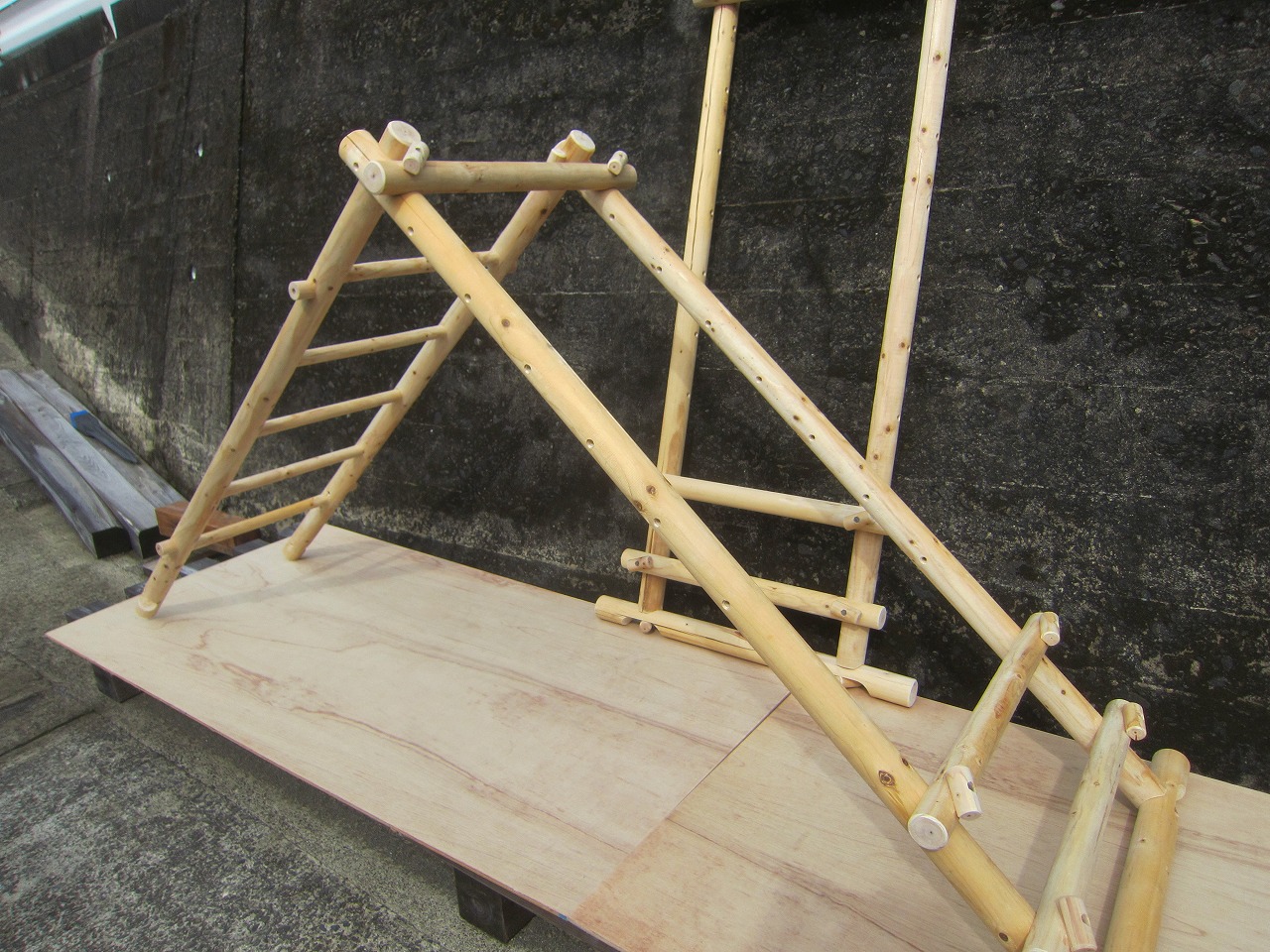

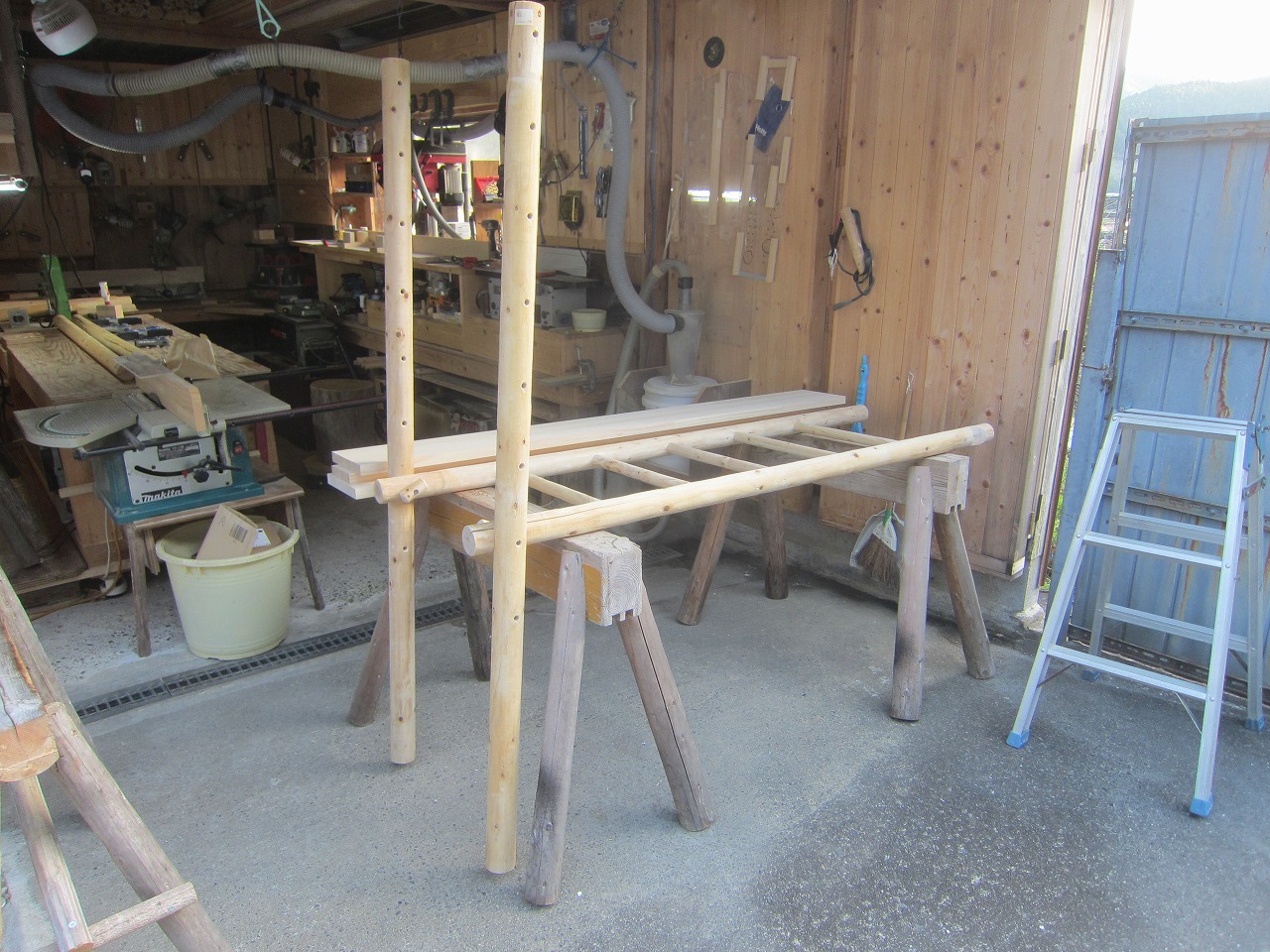

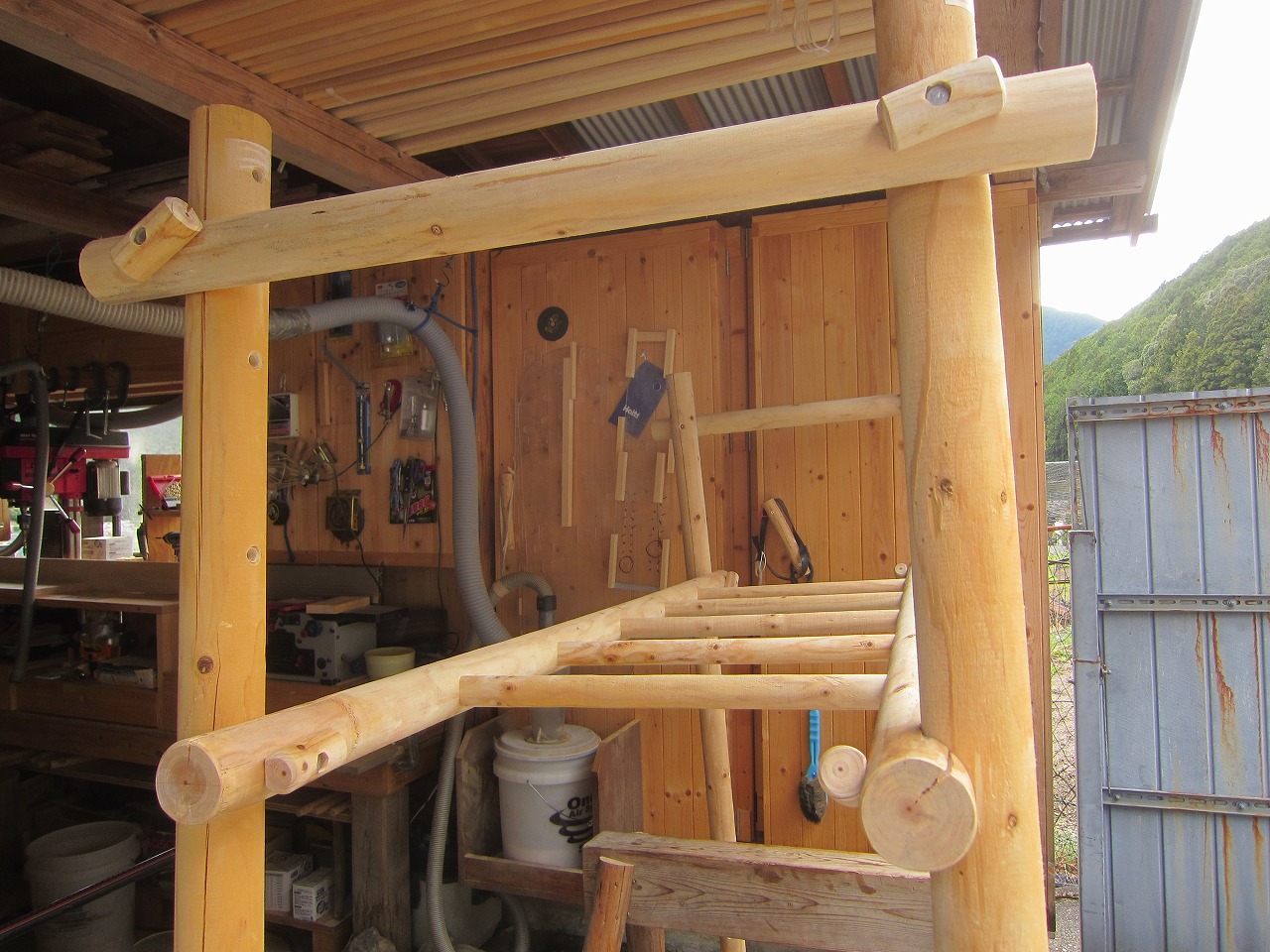

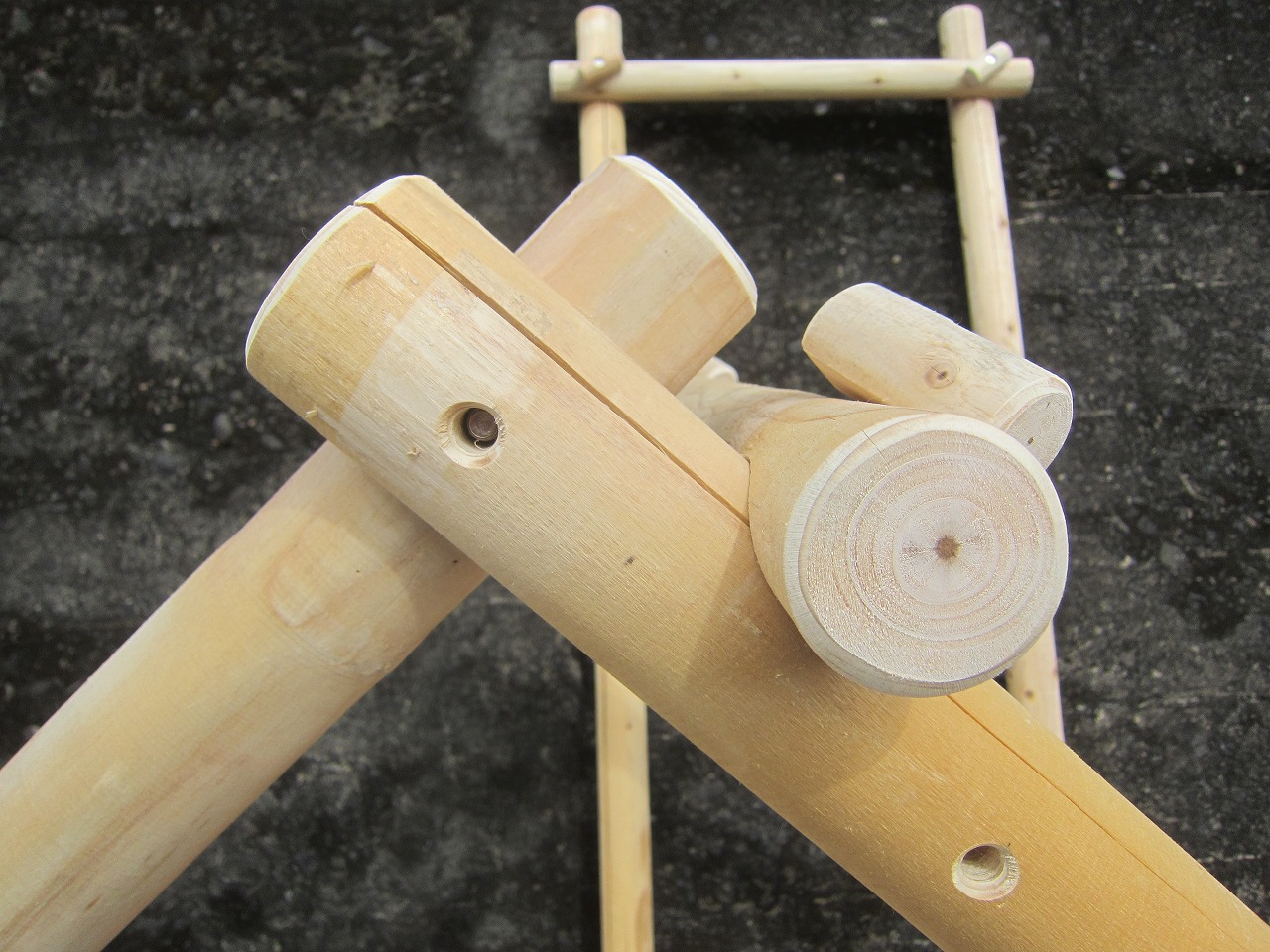

基本構造はパラレルうんていということになりますが、屋外常時設置で風雨にさらされる運命にあるため、細かい部分の仕上げは正直荒いです。それでも、常に人目につく場所に置くのであまり見っとも無い作りにも出来ず、手間と強度と見た目のジレンマを抱えつつ取りあえずは柱ユニットが出来上がりました。握り棒位置は生涯仕様よりやや低い２３００ｍｍの高さになる予定。

◎続く

自分用屋外うんていの製作２

屋外うんてい製作２回目となります。実働は３日目。
自分用でそこそこ適当に作れるのですが、やはり一点物製作は時間が掛かります。
今回の材料は厚みが３０ｍｍあり、２５ｍｍ用に作ったテンプレート（定規）を何とか使い回しての作業ということもあり、通常の２．５～３倍の時間を喰らいそうです。

まぁそれでも今回の作業は運動不足解消目的だけでなく、次回作（本格ろくぼく）の前哨戦の意味合いもあります。

自分用屋外うんていの製作１

幸か不幸か製作スケジュールに作業が追いついてしまい、ただ今失業生活中です。
作業に追われることがなくなり自由で良いのですが、時間を無駄にはできないので、頭の片隅に眠っていたアイデアをひたすら具現化中の毎日です。

クラブうんてい２０２２、パラレルうんていロングが無事完成し、本日より自分用のトレーニングマシンとなる屋外うんていの製作に取り掛かりました。

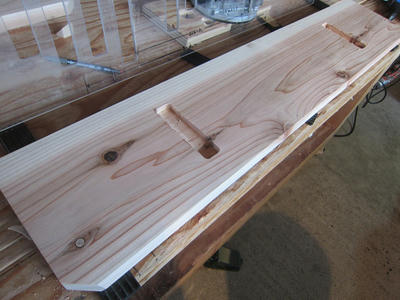

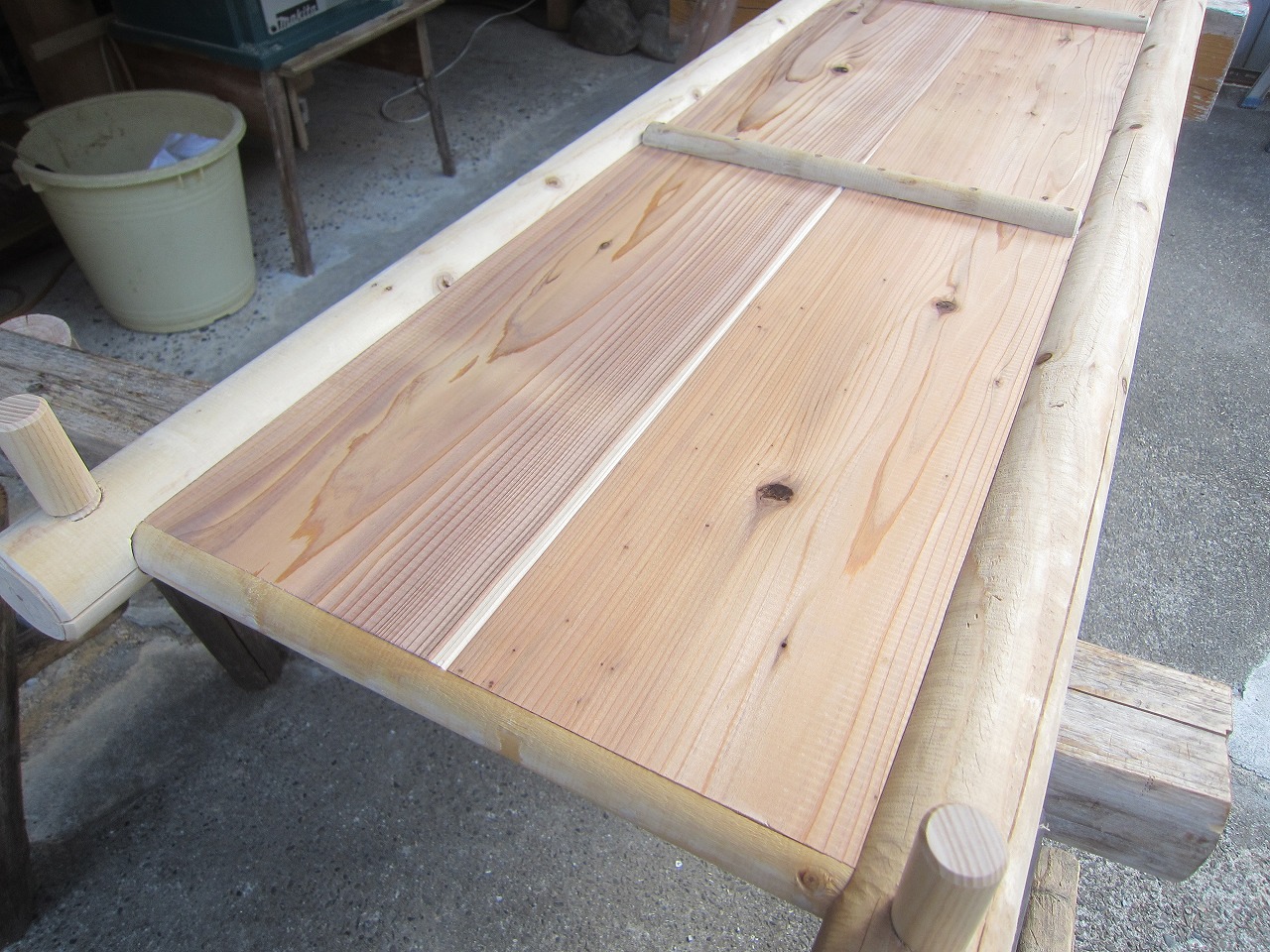

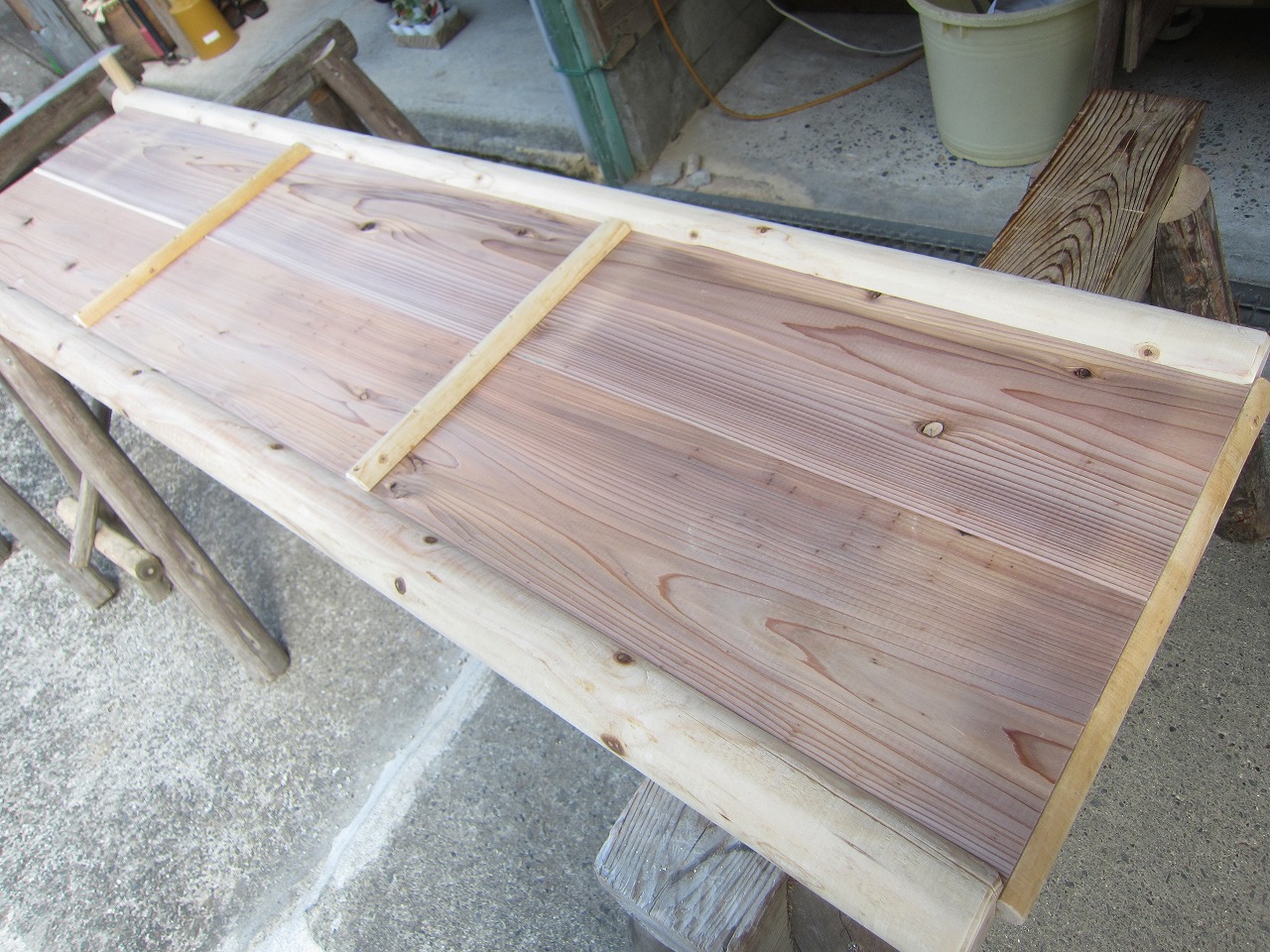

常用設置の雨ざらし状態になるので、今回は腐りにくい杉の無垢材を使います。

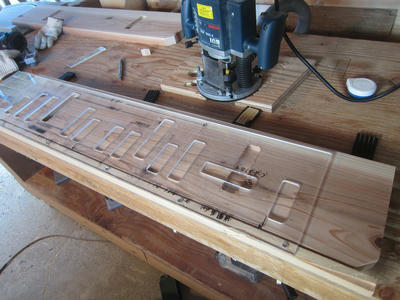

穴掘り用のアクリル板テンプレートも新たに作るのは大変なので、土台はカスケード用。柱はロジック用、梁はパラレルうんてい用を工夫して利用します。

しかし、杉はとても柔らかく穴掘りが楽チン楽チン、冗談のようにらくちんです♪

◎次回へ

パラレルうんていクラシックロング製作日誌４ （組み立て完了）

新作、パラレルうんていクラシックロング。
無事に失敗もなく出来上がりました。
気になっていた梁の垂れも殆どなく、想像の数倍の完成度です。ヨカッタヨカッタ♪
本日も曇り空でいつ降られるかわからない状況で、何とか３種類の組み方ができました。
テストドライバーの孫たちも今は傍にいなく、代理を立てての緊急耐荷重検査です。
体重４８ｋｇの彼女では垂れは殆ど発生しません。ちなみに恐る恐る７６ｋｇ重量の製作者がぶら下がると５～１０ｍｍは垂れますがこれは当然です。※最長３７８０ｍｍでの検査。

想像を上回る強度に浮かれて二人同時（１２４ｋｇ）に挑戦しましたが、難なく成功！！
まあ実際にうんていをするときは、それ以上の負荷がかかるので、それは無理ですが、やろうと思えば４枚連結、５枚連結も十分可能と思われるほどのしっかりとした剛性感でした。
なお、これ以上は生涯仕様になります。

●画像での梁の高さ＝１８９０ｍｍ

パラレルうんていクラシックロング製作日誌３→完成！！

握り棒総数２３本のロング仕様が出来上がりました。
生憎、地面を見ての通り今日は天気が悪く、組み立て確認は明日以降に持ち越しとなりました。
スライド機能は全く問題なかったので、心配なのは長さと重量による梁の垂れだけです。

●次回へ続く。

新作！ パラレルうんていクラシックロング製作日誌②

前回の続きです。

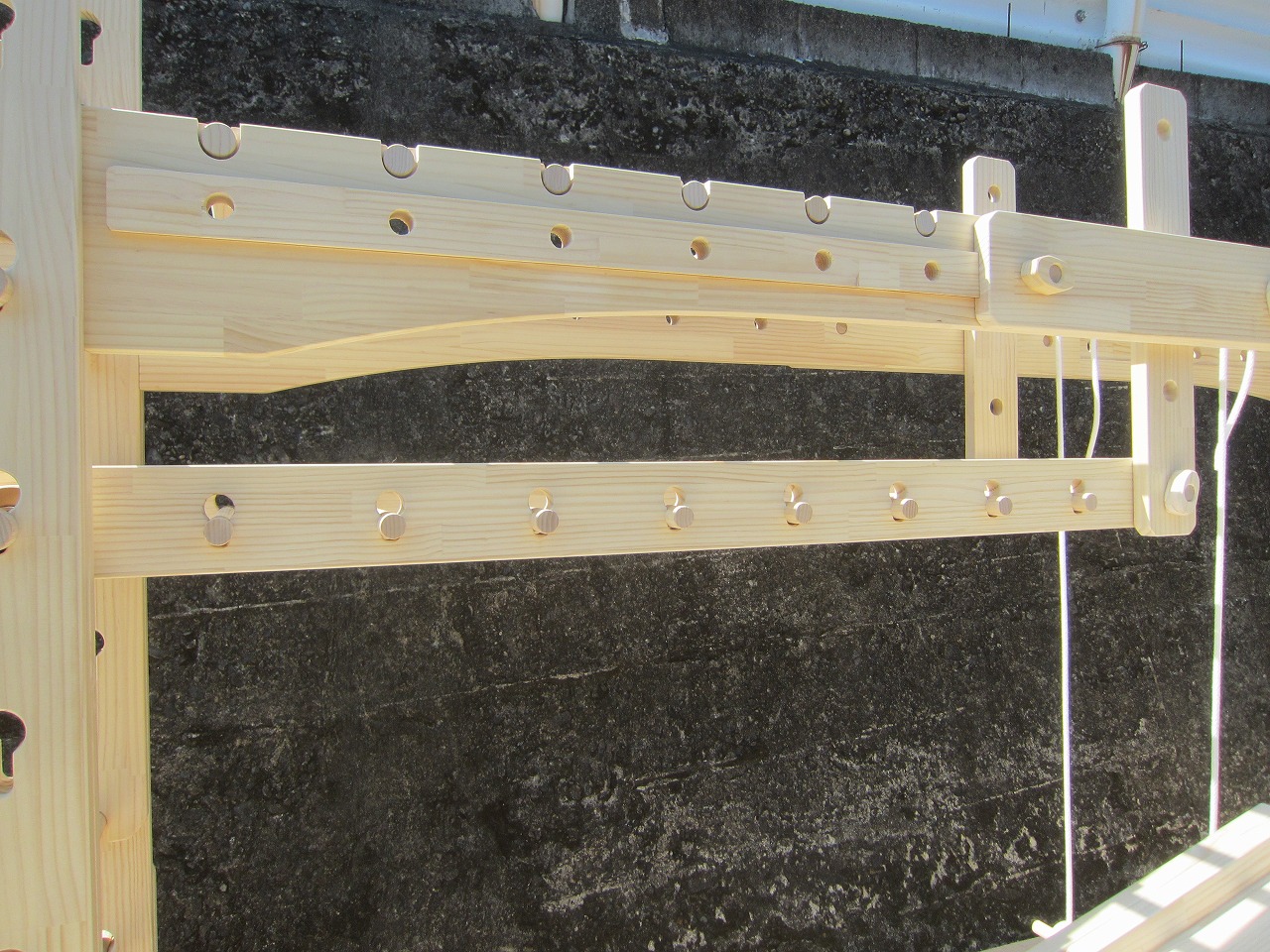

まだ未完成ですが、片側３枚の梁を繋いでみました。
問題ないようなので、次回は完成画像をアップできると思います。

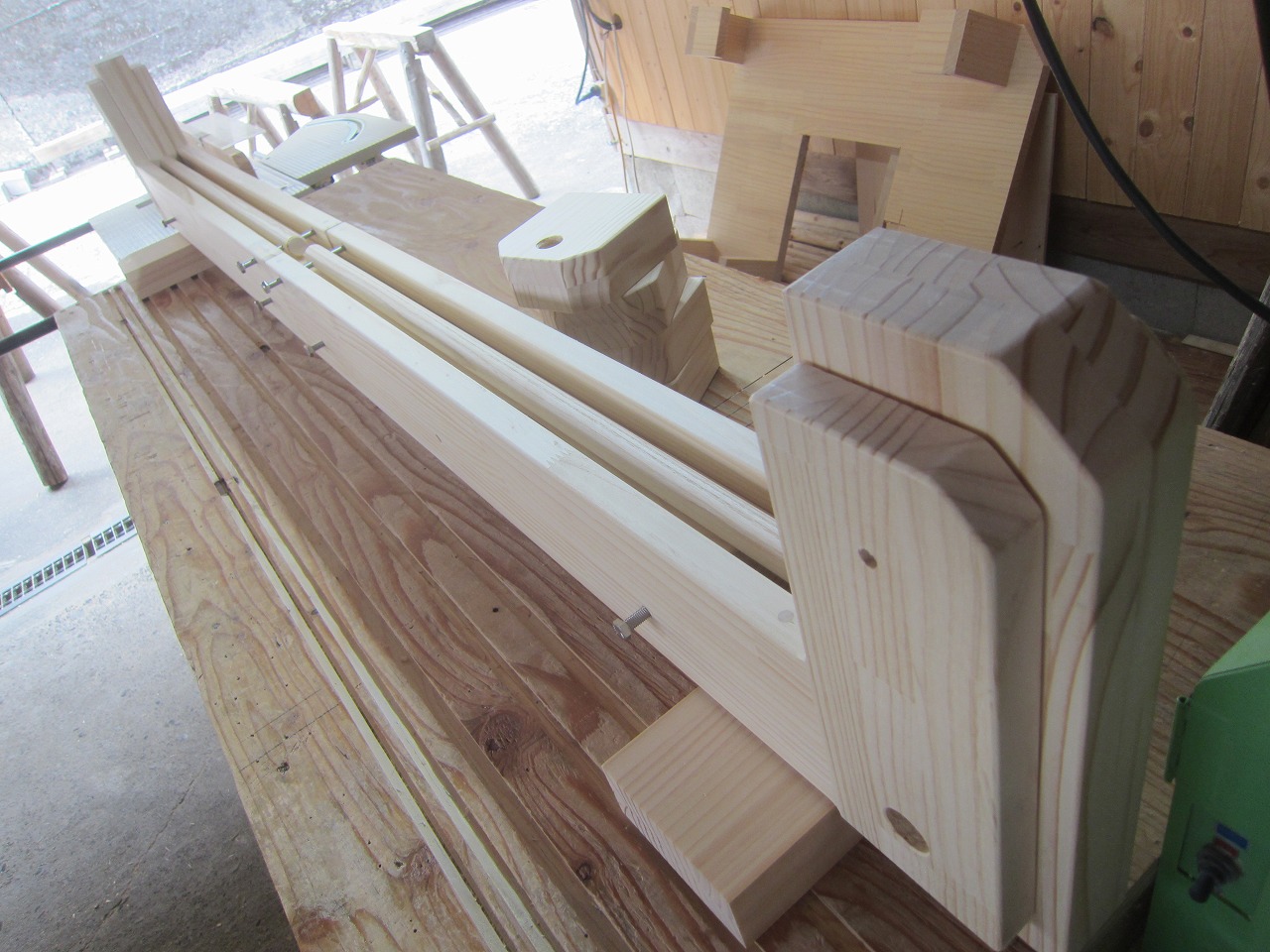

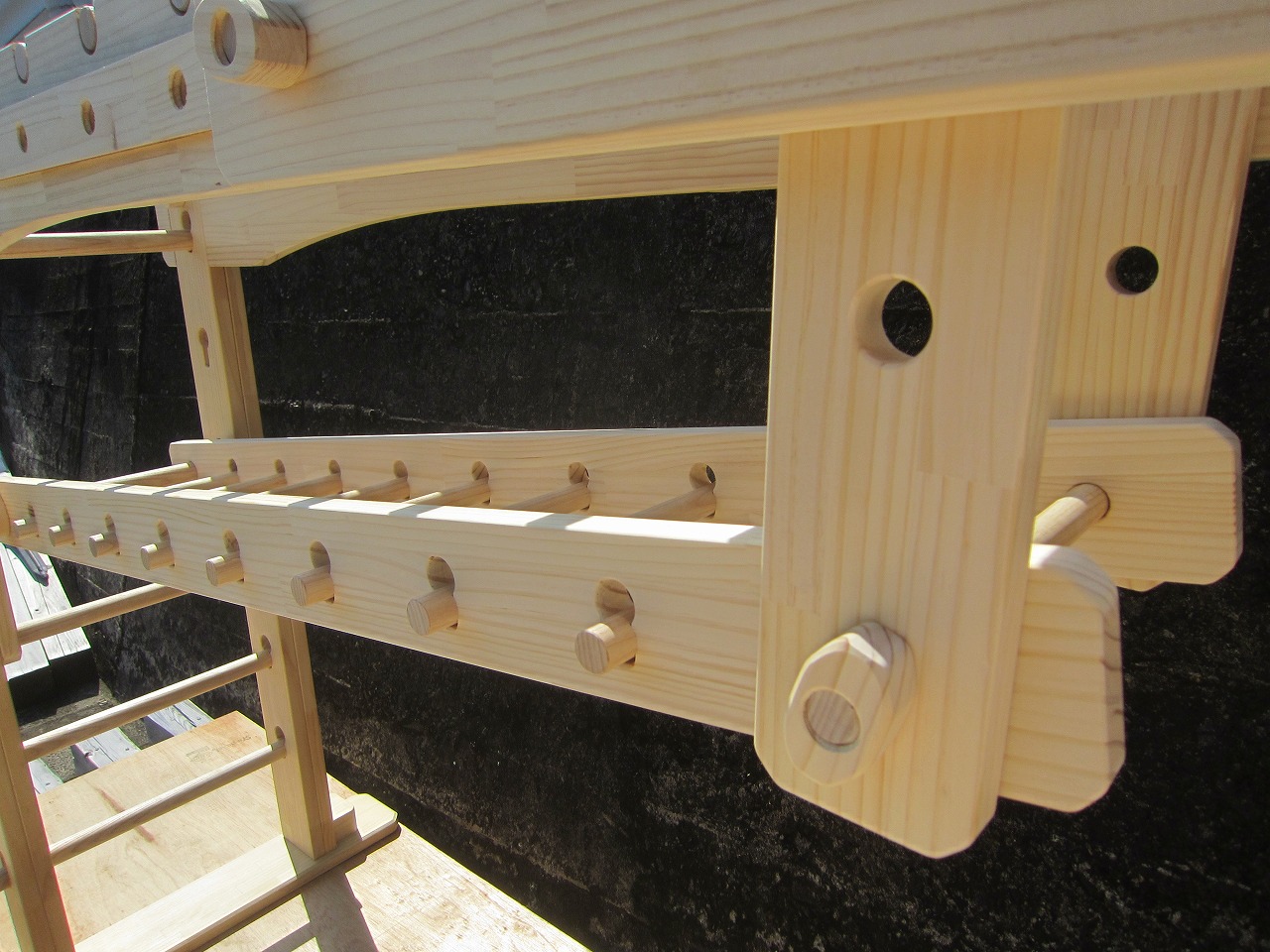

スライド部分の組み込みです。長いままだと途中で止まってしまうことがあるので、接着剤を付けて２枚に分けて押し込みます。


最大長さは３８２０ｍｍ程になります。
小児限定であれば、あと３００ｍｍ伸ばせますが、大人のストレッチ程度には耐えられるように少し余裕を持った設計です。



一番短い状態で２０００ｍ程度です。


組み立て時はこの形で柱ユニットに引っ掛けます。
見た目ほど重くはないですが、柱ユニットを転倒させないように慎重な作業が求められます。


●次回へ続く

新作！ パラレルうんていクラシックロング製作日誌①

パラレルうんていクラシックロングの製作日誌一回目です。
本日で着工３日目となり、大まかな部材は粗方出来上がっています。
梁を２枚から３枚に増やし、今までになかった長尺うんていとなる予定ですが、実際のところ課題を残したままの作業となり、頭の中でのイメージ通りに完成させられるかは判らないところです。失敗の可能性は５０％くらいでしょうか、、。（次回に続く）

ＮＯ－１４８ スラックライン内臓ブリッジうんてい

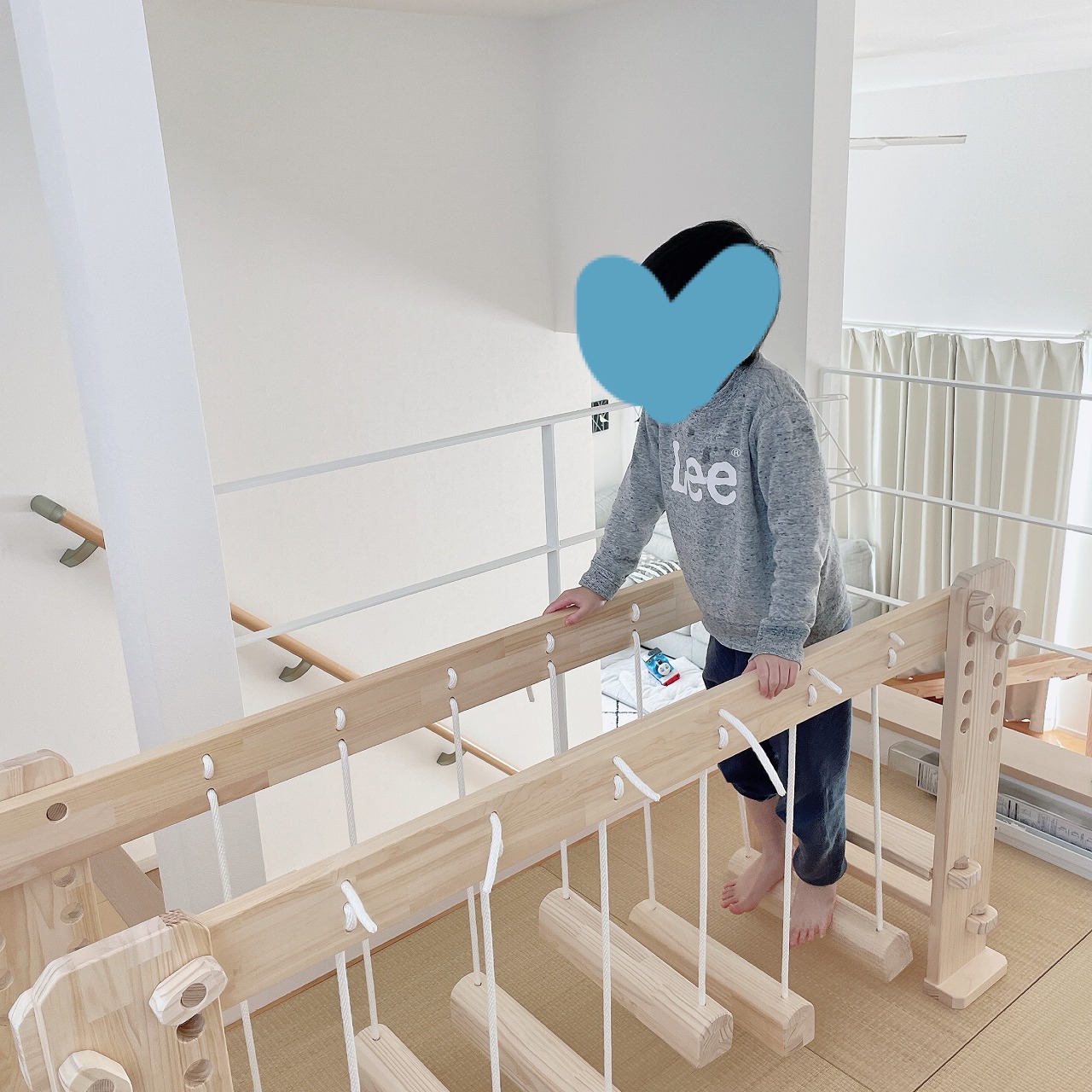

本田様、昨日無事商品が届きました。丁寧に梱包いただきありがとうございました、組立ても想像していたより簡単でイメージ通り素敵なうんていでした、子供も喜んでおります。

今後も何かお伺いすることもあるかもしれませんが、その際はよろしくお願いします。

たくさん活用させていただきます、ありがとうございました。

東京はＡ．Ｄ様からのお便りでした。ありがとうございます。

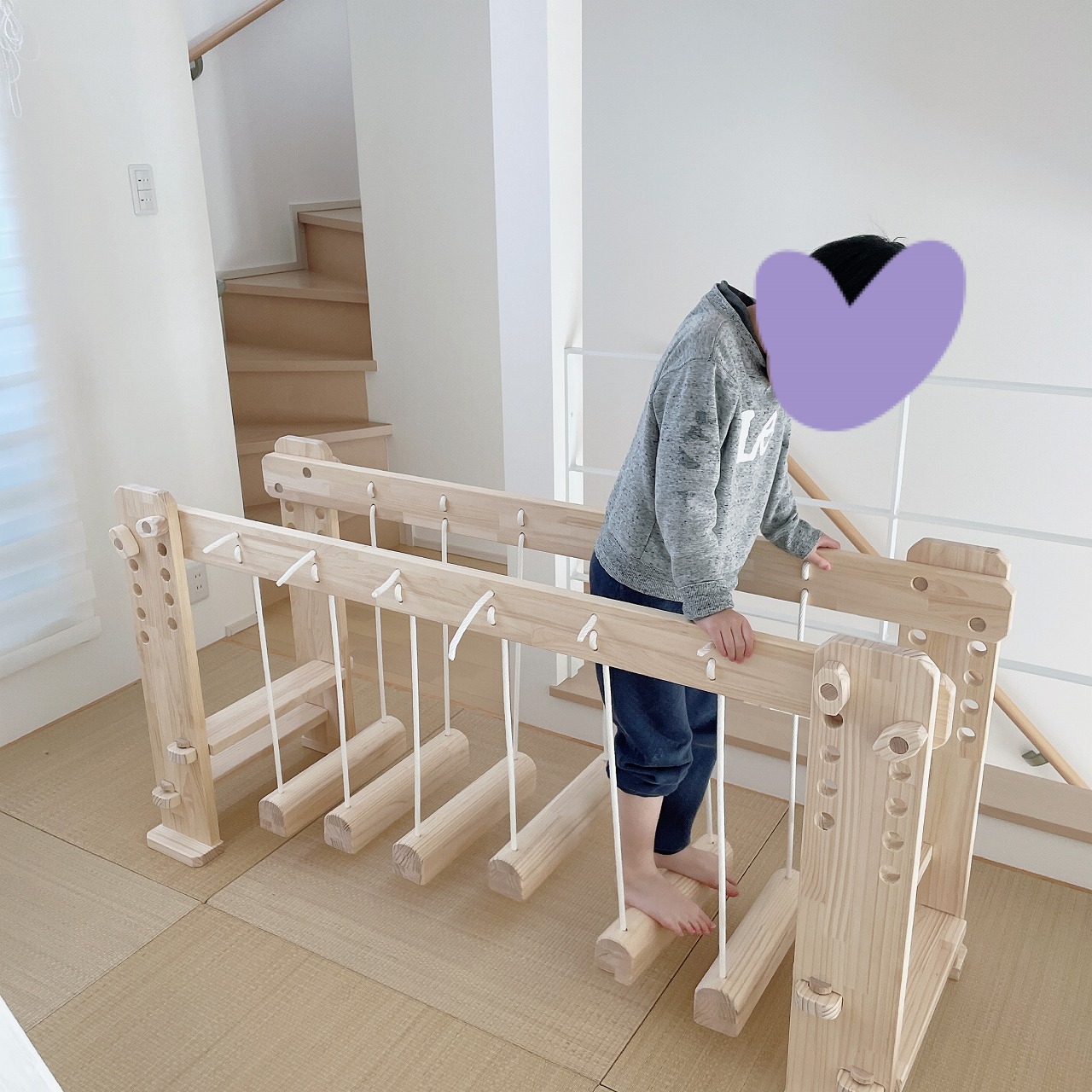

ブリッジうんていに内蔵型スラックラインを装備し、天然蜜蝋ＷＡＸで仕上げています。
実際に付属する丸棒はもっと多いですが、使いやすいように省かれた構成でなかなかよろしいと思います。実際に遊んでいる写真も貴重でありがたいです。
この先何年も何十年も頑丈なブリッジうんていを活用してあげてください。
またのお便りを心からお待ちしております。

本田

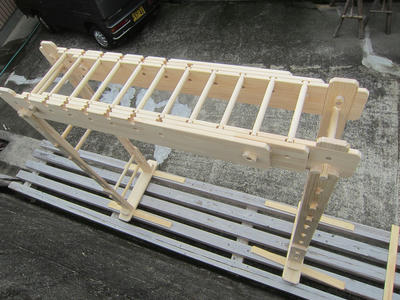

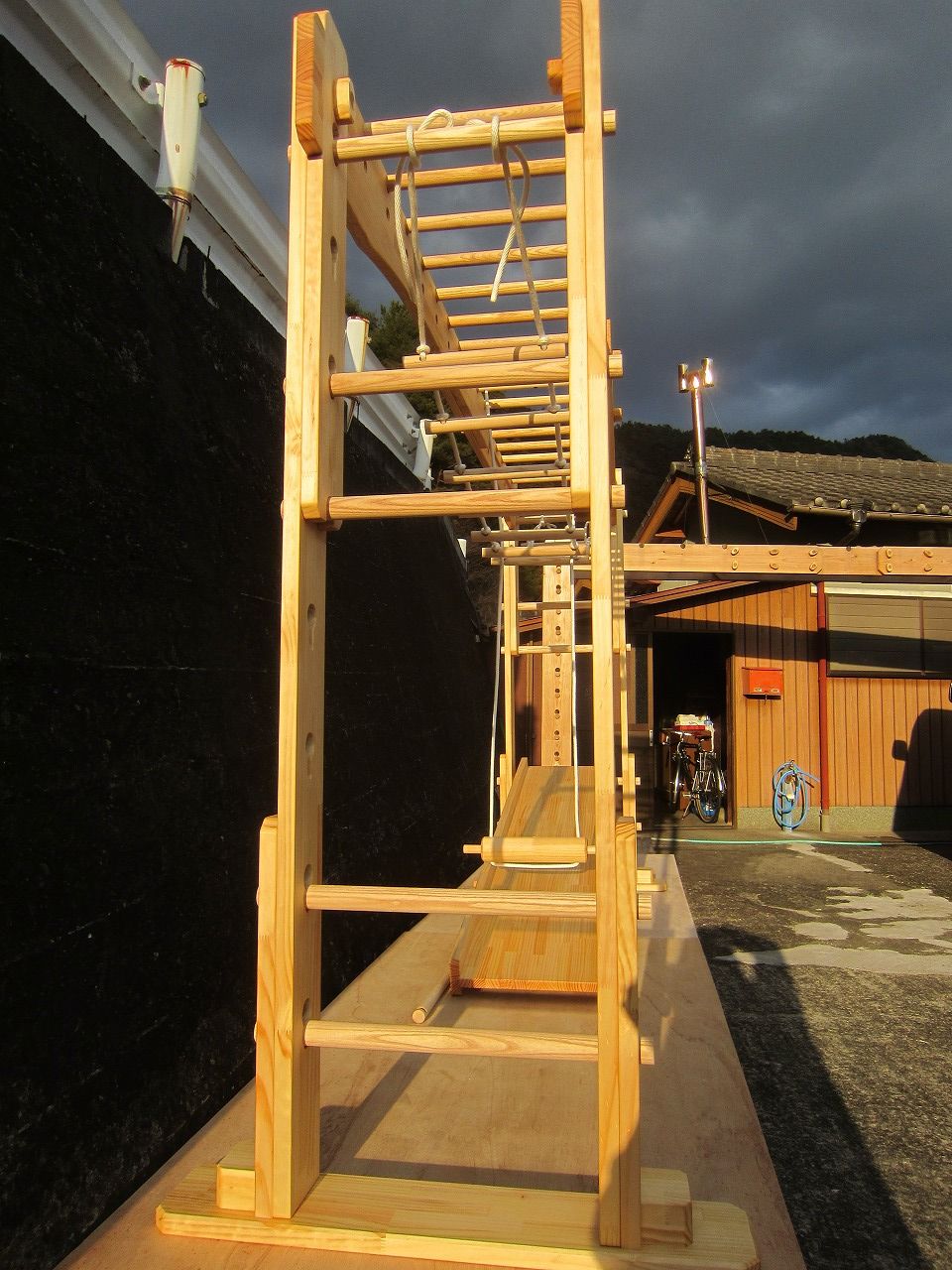

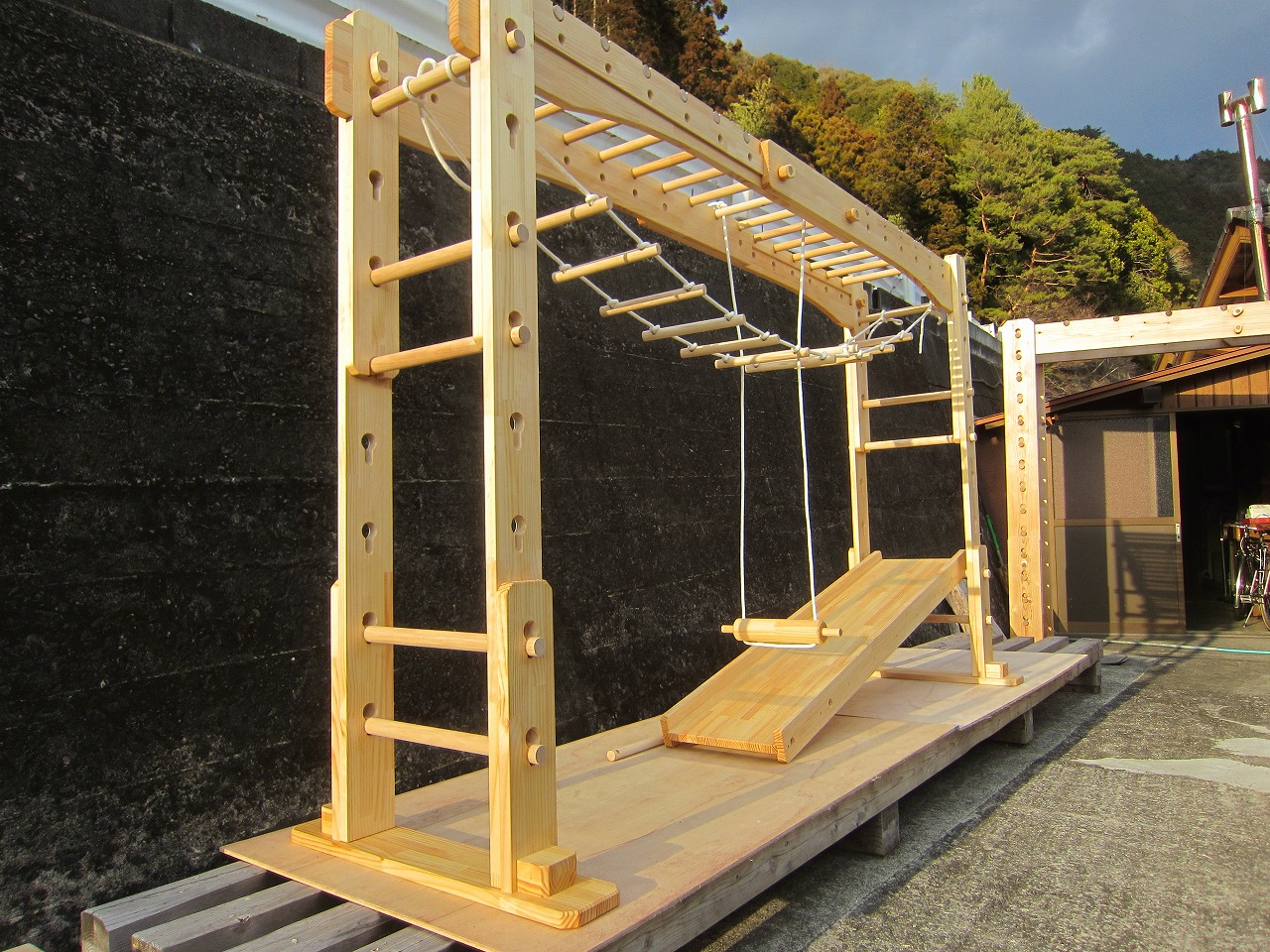

内蔵型スラックライン付きブリッジうんてい（蜜蝋仕上げ）

昨日発送済みのブリッジうんていです。
オプションの内蔵型スラックラインを装備し、天然蜜蝋ＷＡＸで仕上げています。
天気がよく雨の心配がなさそうなので、梁の高さを変えていろんな角度から撮影しました。
梁はもう一段下げることが出来ますが、この状態での梁の最上部の高さは記憶では１２４０ｍｍ程でした。


（蜜蝋仕上げの風景）


（組み立て案内）
土台用丸棒で柱ユニットを組み、梁を乗せて全ての丸棒を組み込めば完成です。
手順はとても簡単ですが、梁を倒さないように慎重に作業してください。
また、手作り故の個体差は毎回発生し、この固体は丸棒を組み込む際の抵抗が僅かに大きいようです。どのような組み方も出来ますが、よりスムーズに組み上げるには、こちらで組み立てた際に出来た柱穴に付いたへこみ跡を再利用することが肝要です。




（梁を高く設置）
構造上、もう一段上げることが出来ますが、この状態で梁の最上部の高さは記憶では１９８０ｍｍ程度でした。

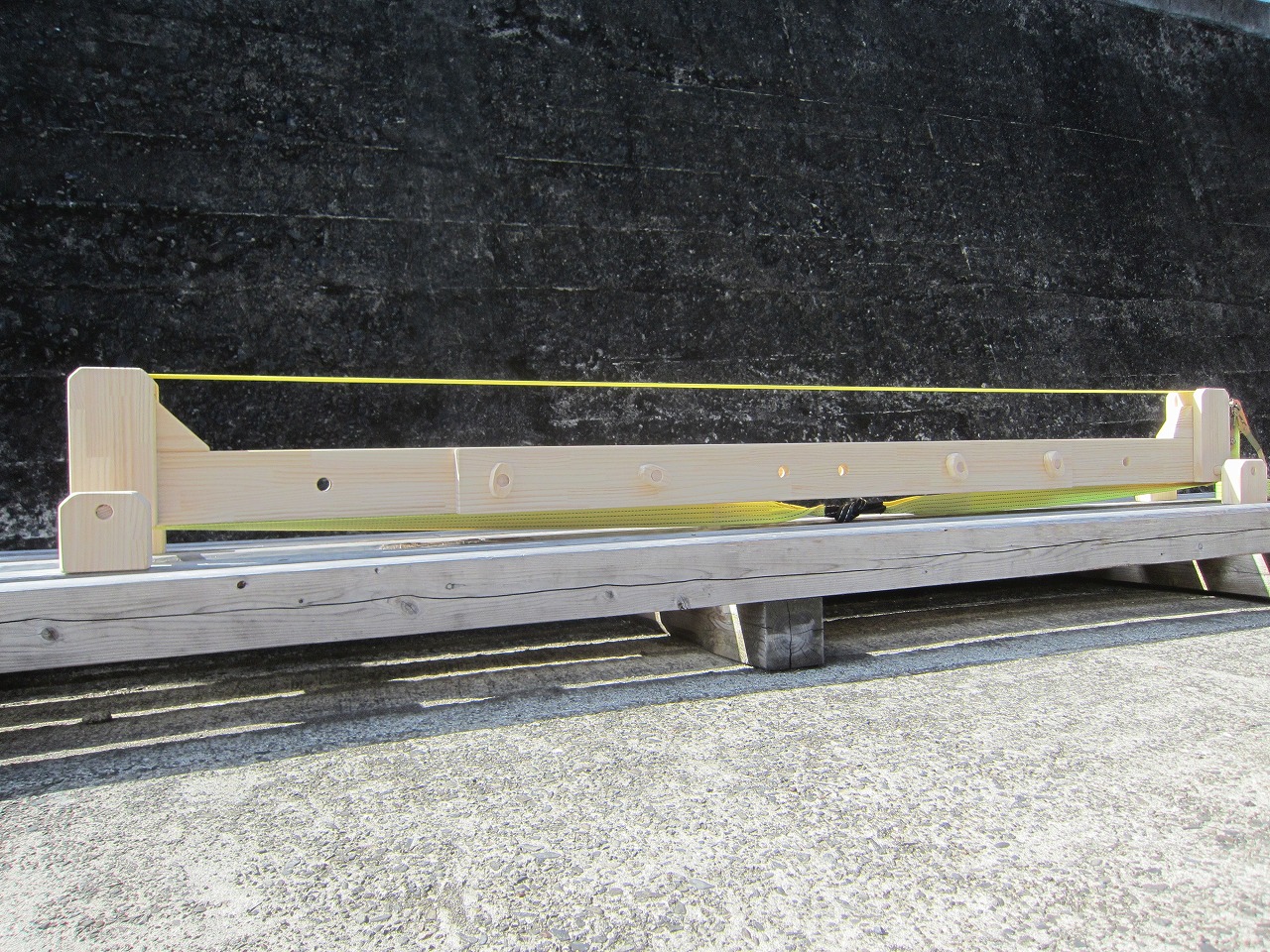

（スラックライン）
通常は最下段の丸棒に組み込みます。
ラチェットは必ず出っ張りの付いた方に設置してください。
使わないときは片方に寄せておくことができます。
※スラックライン初級、中級、上級、Ｐｒｏ同様に強度アップデート済み。

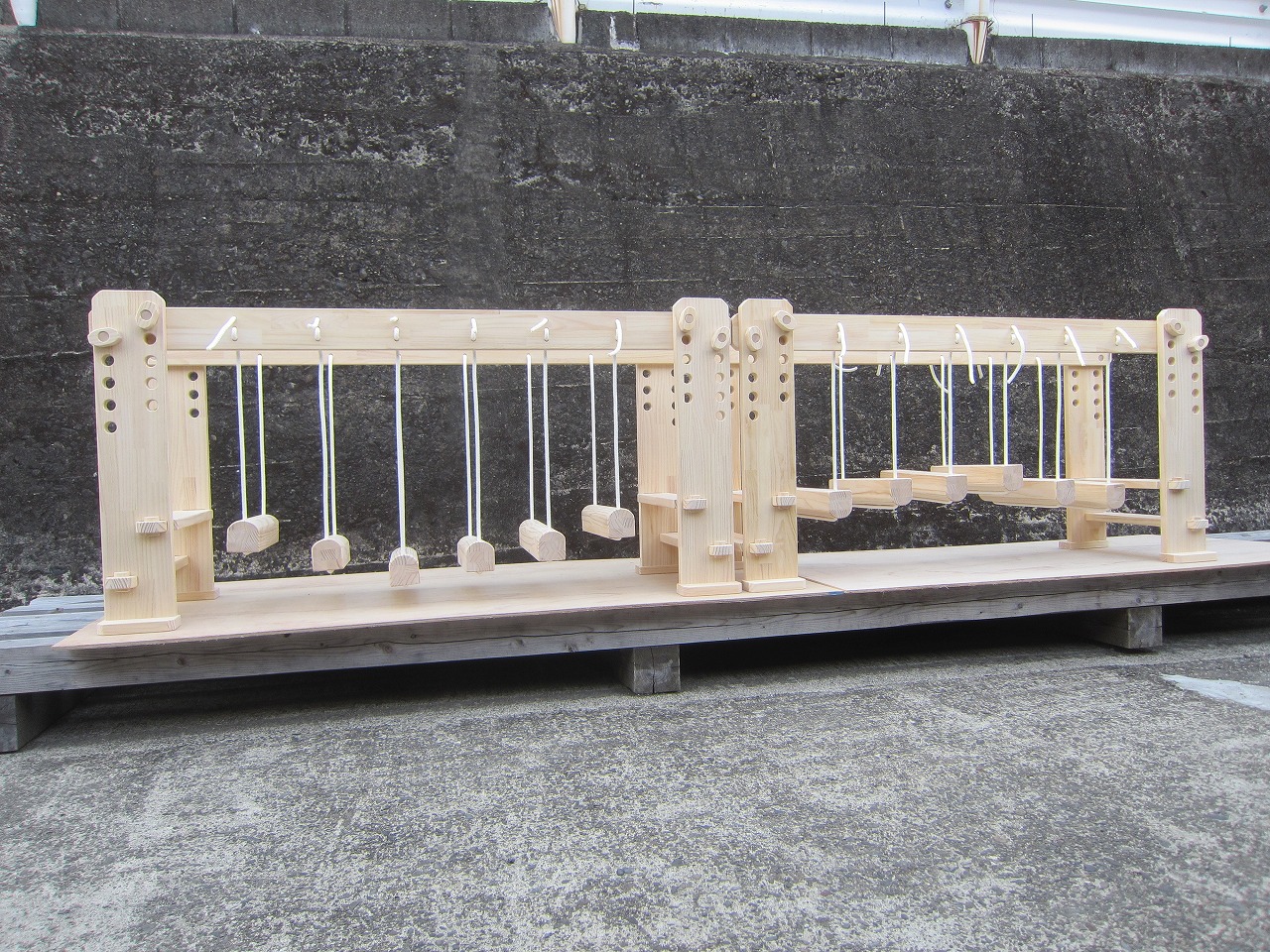

クラブうんていVer.３完成！！

クラブうんていの２０２２年度最新モデルが完成しました。
今回で３代目となるクラブうんていは、初代モデルのデザインと基本構造を踏襲しながら、梁を最大の７枚に増やし、強度と変形性能の向上を施した、実質コンプリートモデルとなります。

※次回へ続く


（旧モデルの動画）

曇天での屋外組み立て

本日発送済みのオーダーうんていクラシックです。

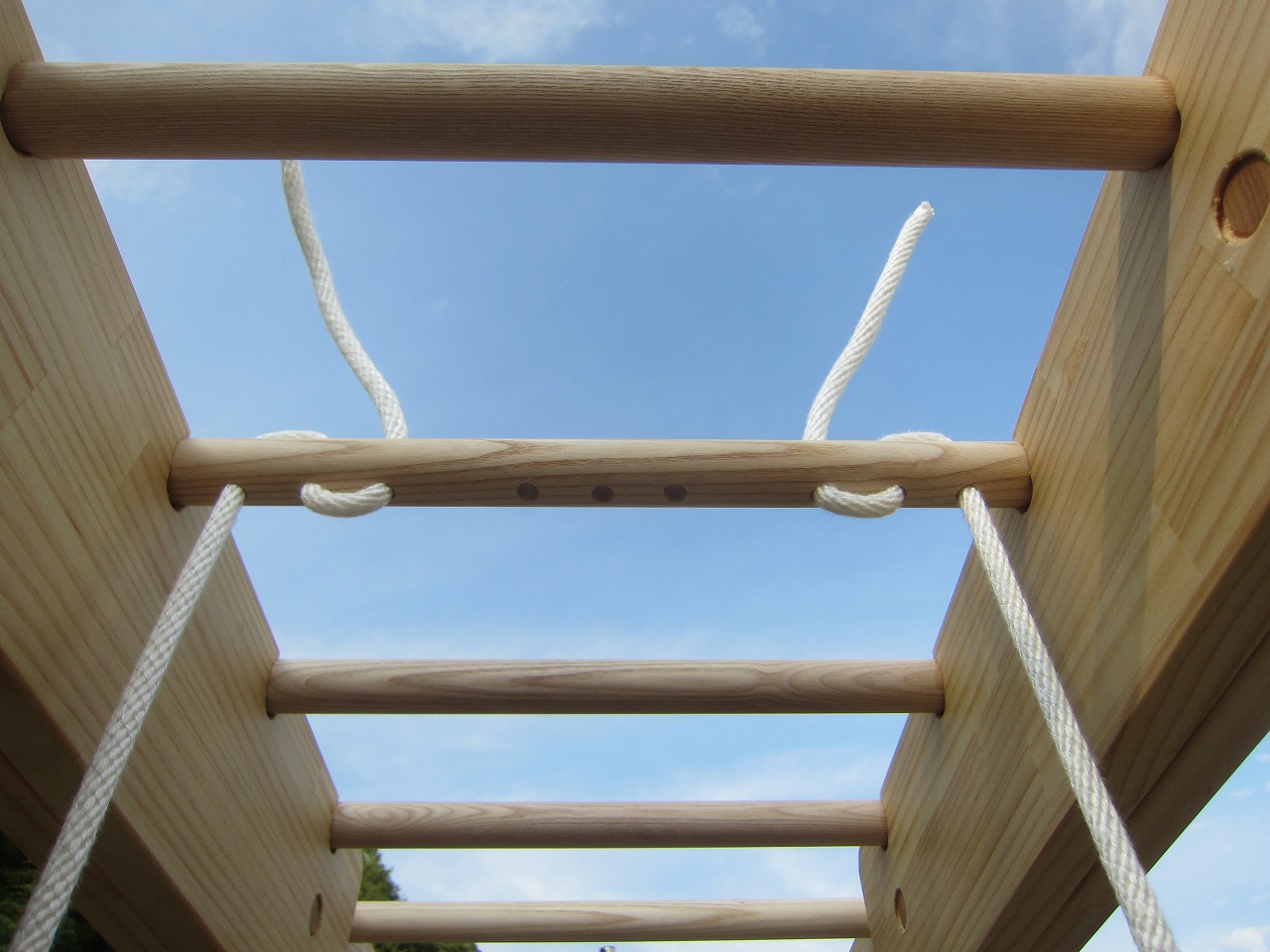

ロープラダー付きですが、天気が不安定なため、本体のみの組み立てとなりました。
組み立ての参考にしてください。

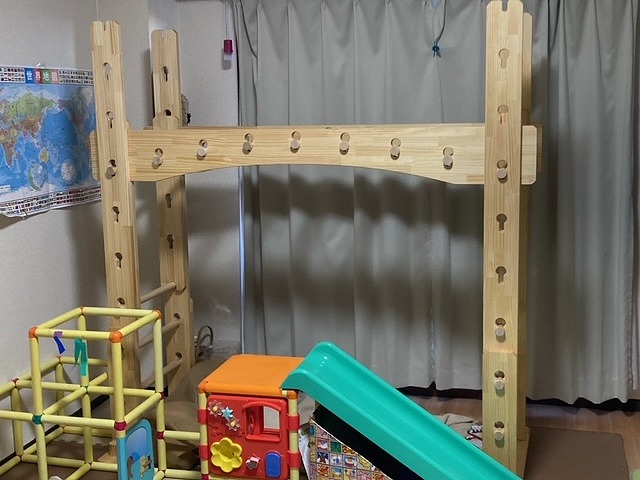

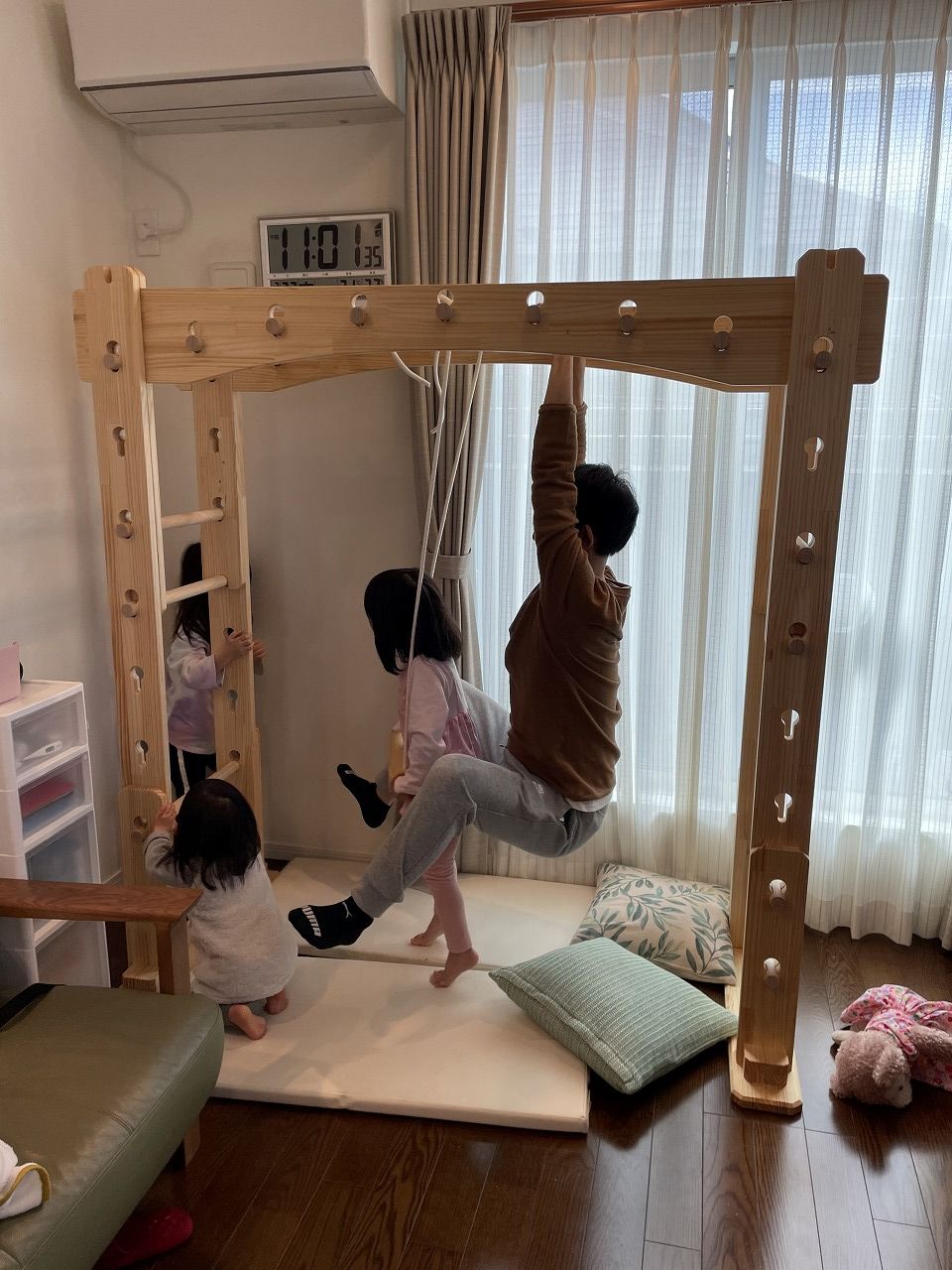

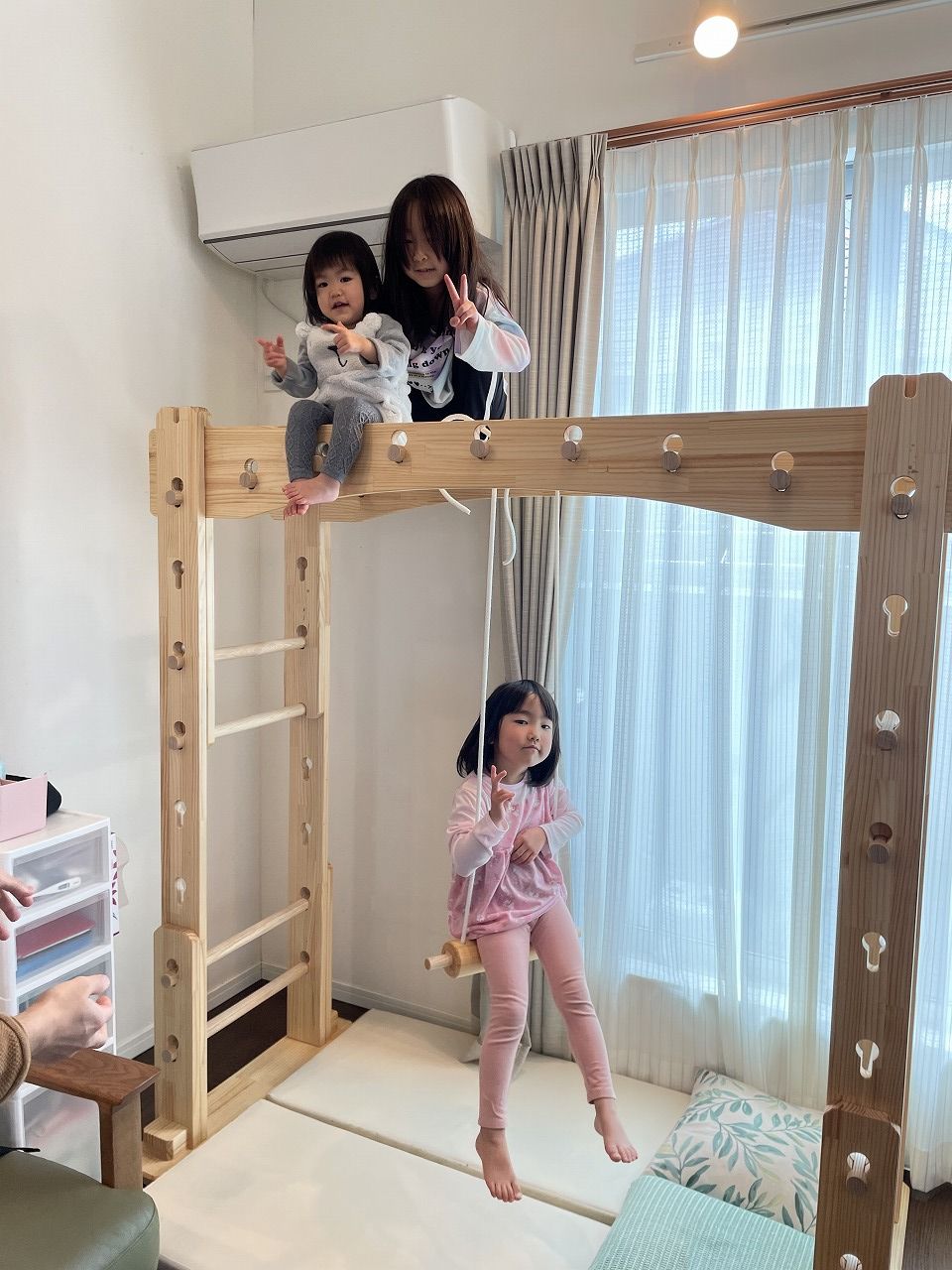

ＮＯ－１４７ 鉄棒付きクラシック♪

本田様

早速にご作製くださりありがとうございました。

組み立ては女手一人で、30分強で完成しました（土台と柱を支えるのだけ幼児の子どもに手伝ってもらいました）。

子ども達は初日から今まで「楽し〜い！」と色んな遊びを工夫しながら遊んでいます。

鉄棒は、高さが60cm程度の低めにも出来るので、幼児に丁度良かったです（市販の鉄棒は殆ど85cm以上しか出来ない）。

お陰で３歳が前回りを出来るようになりました。

朝起きて、リビングからふわりと木の匂いがするのもとても良いです。

これから末永く愛用させて頂きたいと思います。

どうもありがとうございました。

兵庫はＨ．Ｍ様からのお便りです。ありがとうございます。
先日お送りした鉄棒機能付きオーダーうんていクラシックです。

一番下の娘さんがうんていを卒業するまで、最低でも１０年は役立ってくれそうですね。
ストレッチ器具としても末永く愛用していただけると嬉しいです。

この度は最後まで気持ちの良いお取引をありがとうございました。
またのお便りを心からお待ちしております。
今日はとても良い日になりました。

本田

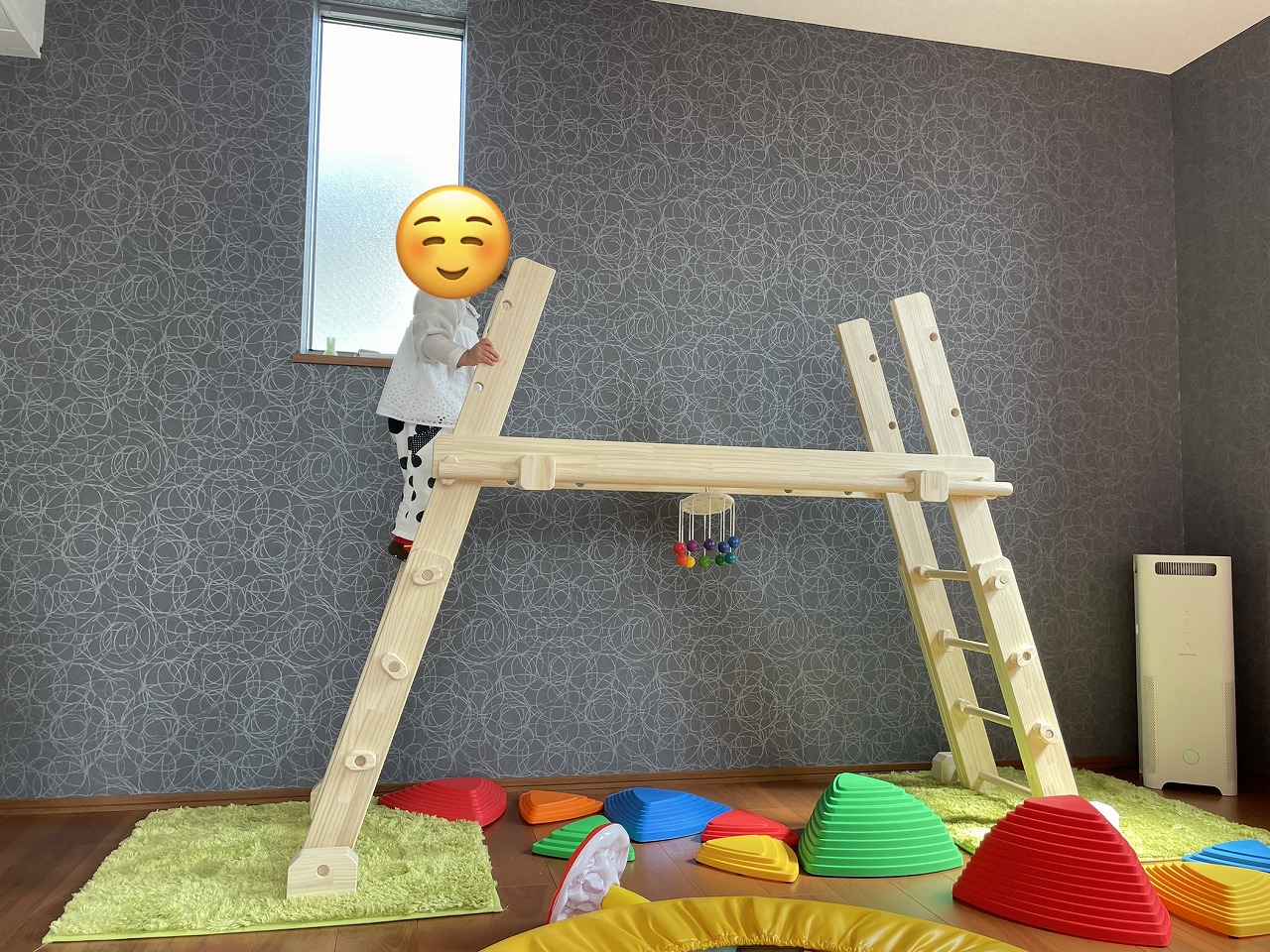

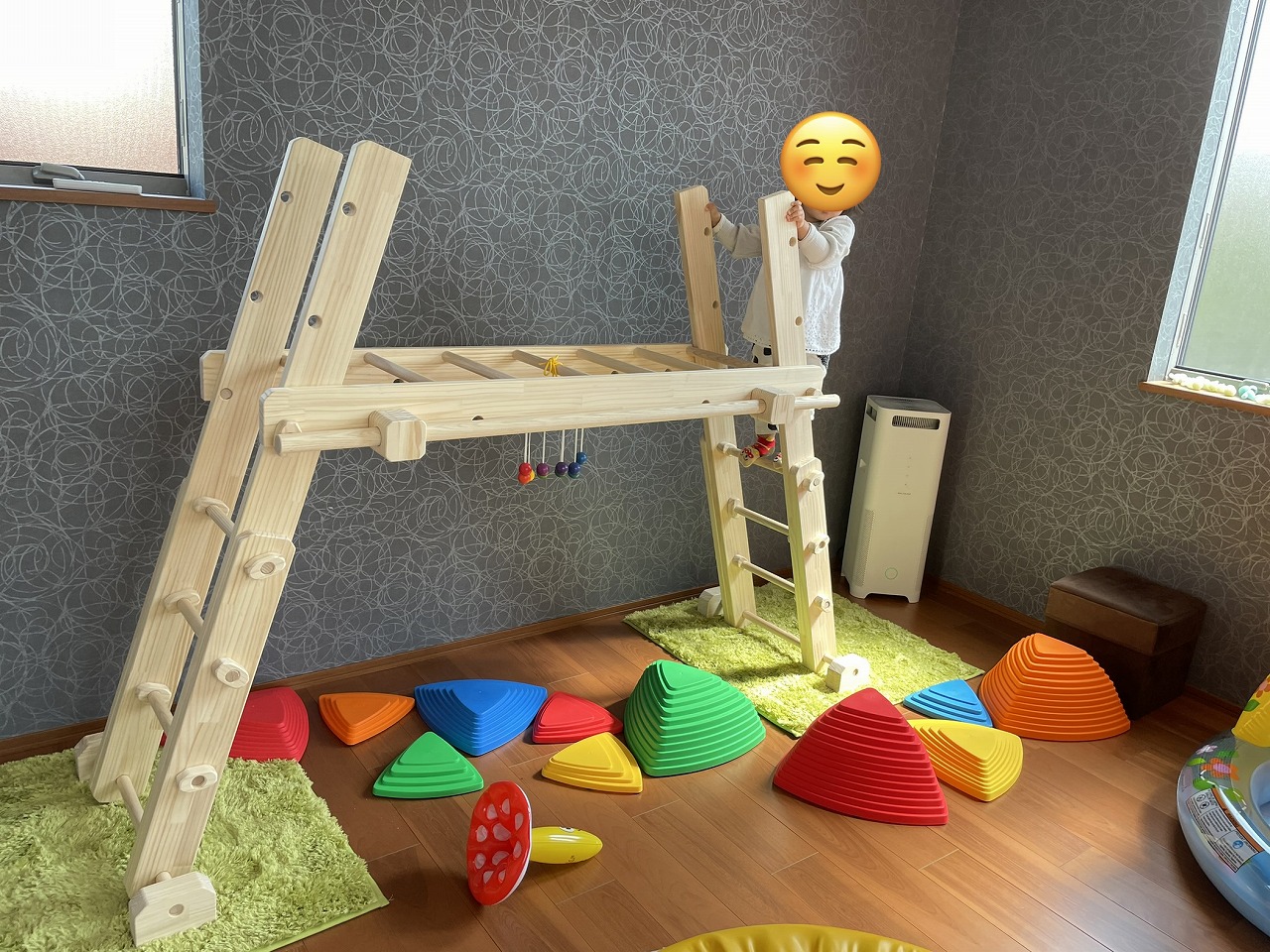

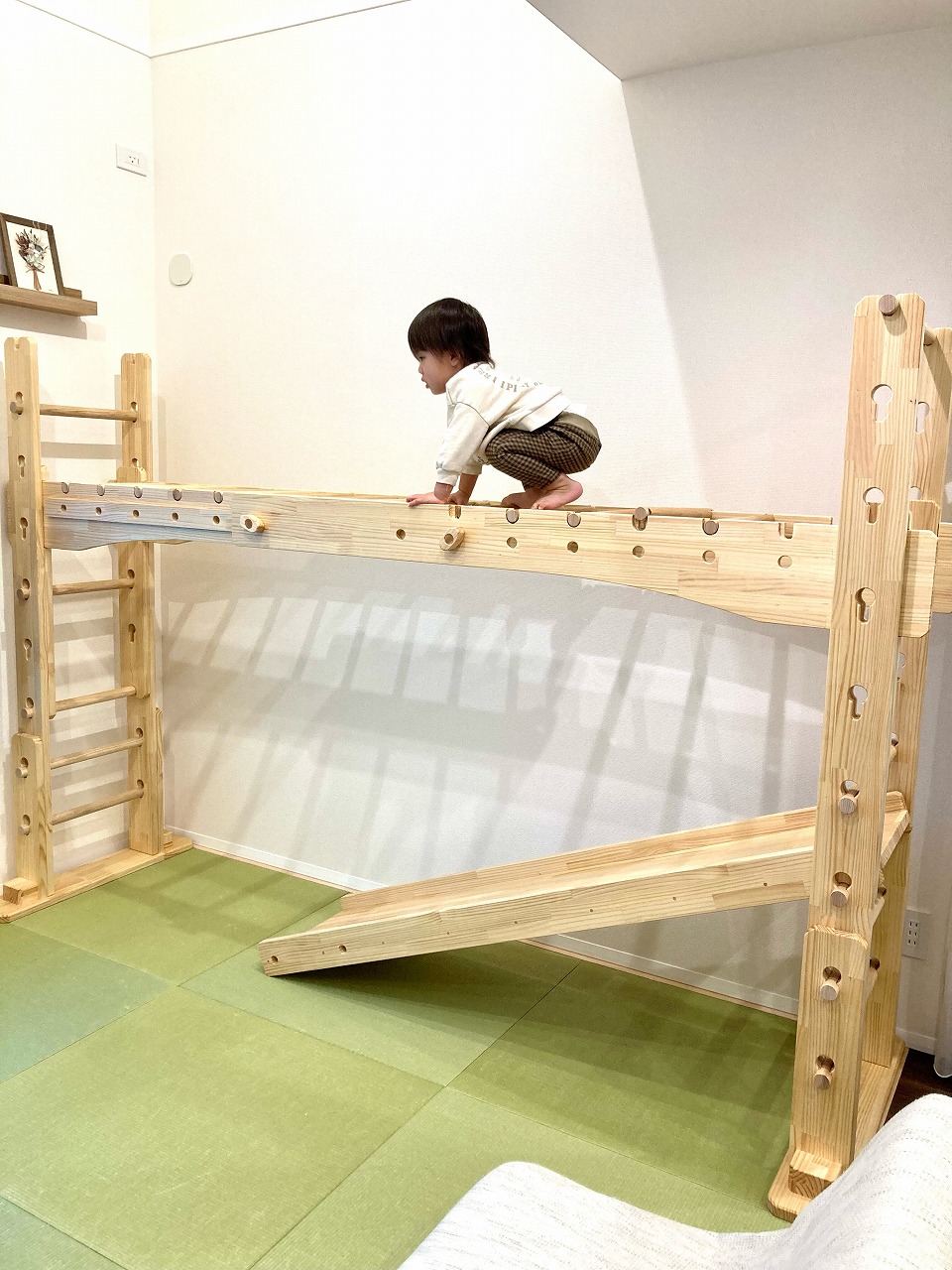

NO-146 エルロンで遊ぶ♪

本田様

先日は商品の発送ありがとうございました。
息子も日々少しずつりとるとっぽで遊びようになり、購入をしてよかったなと実感しております。

1歳10ヶ月ですので、うんていとしてよりも
もっぱらジャングルジムのように使用していますが、ぶら下がることも少しずつ覚えていっております。
この度はありがとうございました。

愛知県のK.N様から２回目のお便りです。
エルロンで遊ぶ写真は今回が初めてです。貴重な写真をありがとうございました。
又のお便りを心からお待ちしております。
