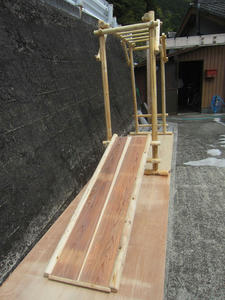

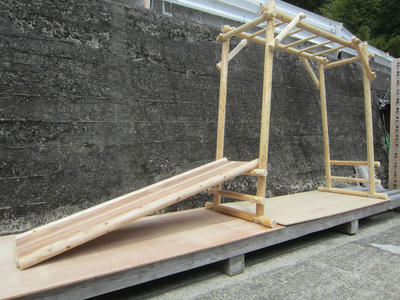

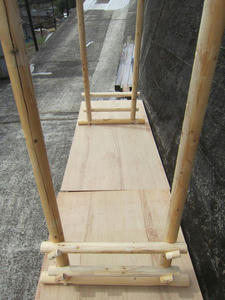

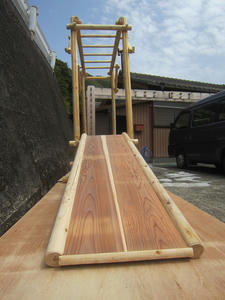

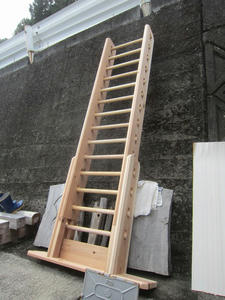

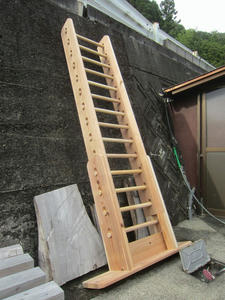

ガンホーすべり台設置！！

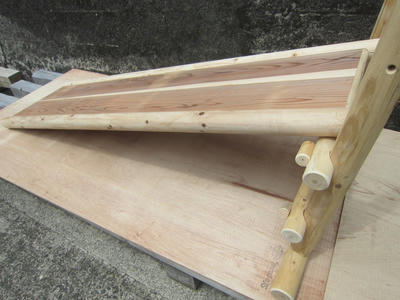

ガンホーすべり台：１９８００円

野外うんていガンホー完成♪♪

野外うんていガンホーが出来上がりました。
この手のものは柱を土中に埋め込んで設置するものですが、こいつは組み立て式です。
屋外に放置されたまま雨風をしのぐために、材料は杭を使っています。

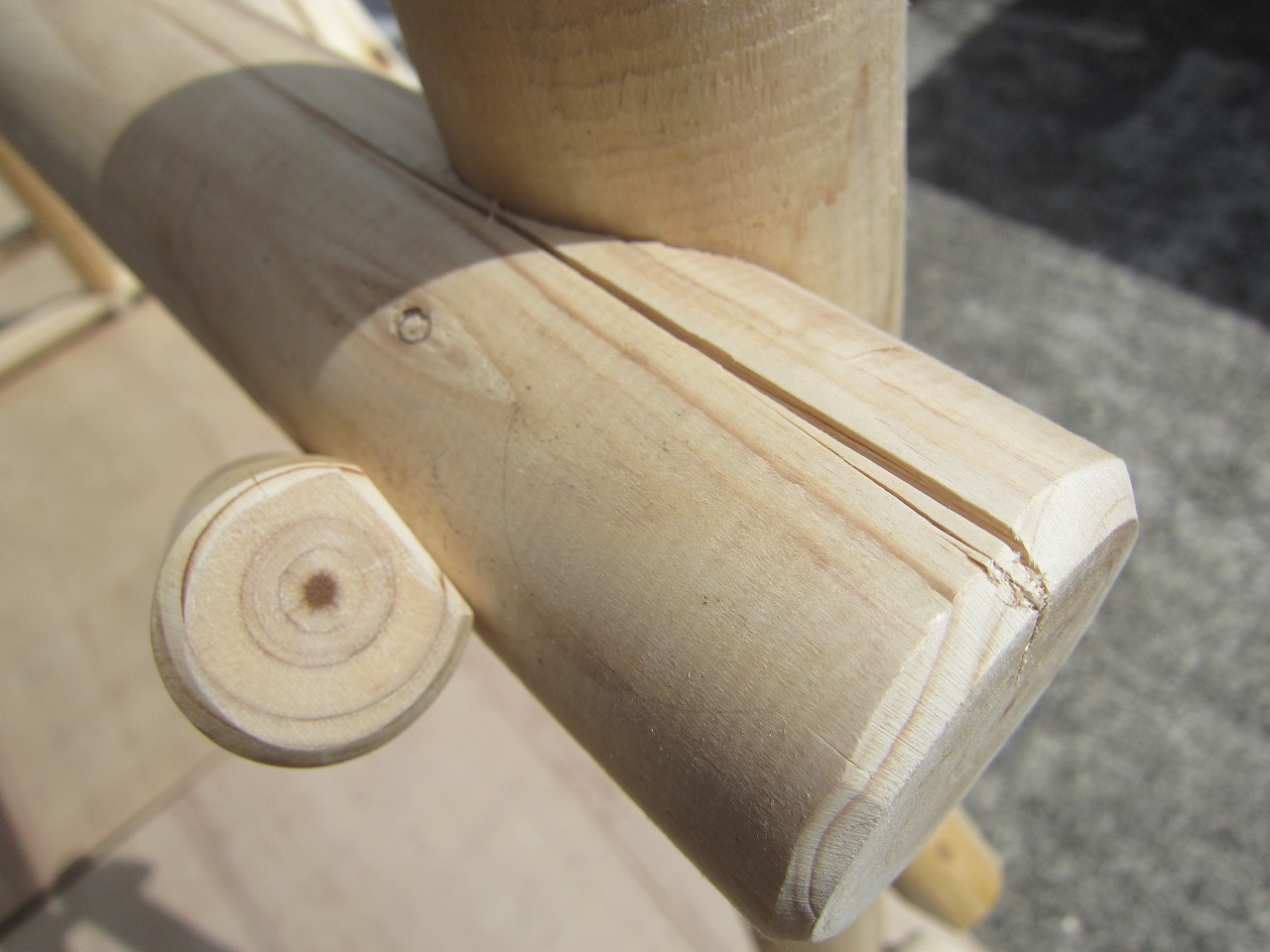

土の中にハンマーで打ち込まれる役目の芯持ちの一本モノの杭は割れがあっても、強度は抜群です。
それでは組み立てます。

①ステンレスボルトセットを使って柱に土台を組み付けます。


②全てのボルトはガタツキがない程度に軽く締め付け、うんていが組み上がってから締め増しします。

③同様に柱用丸太を３本づつ取り付けます。

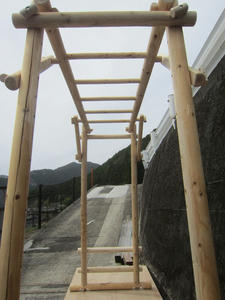

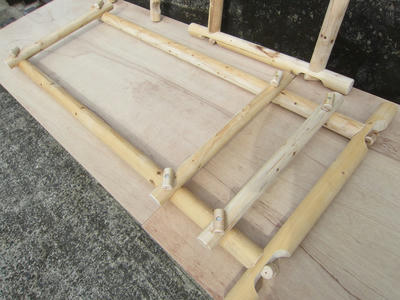

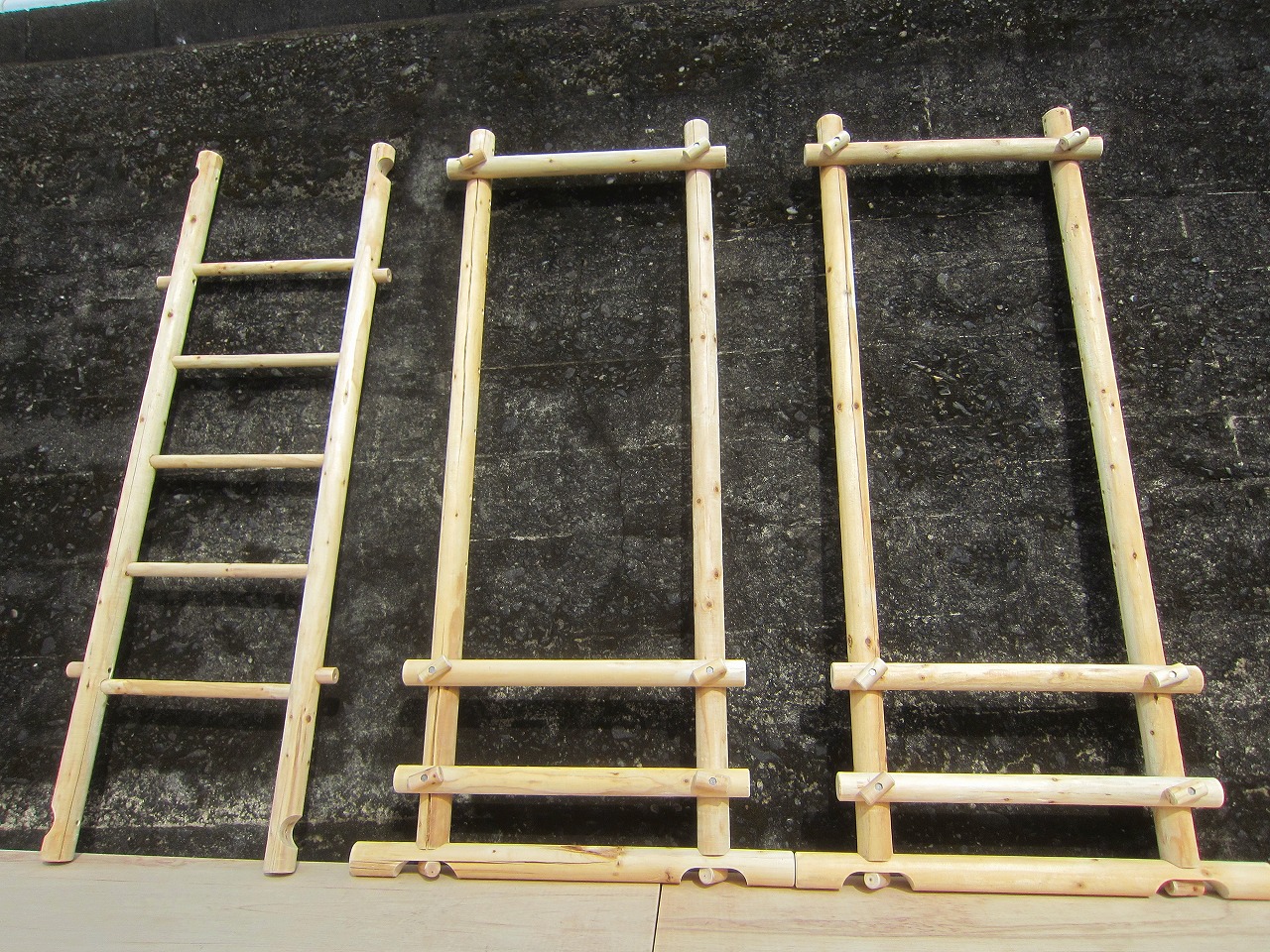

④梁ユニットと２台の柱ユニットが出来上がりました。
※梁は組み立て済みです。

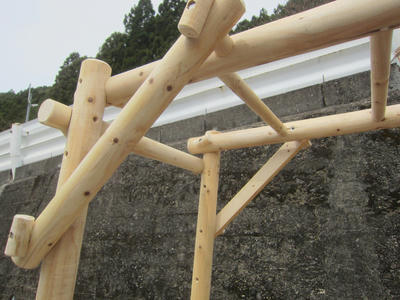

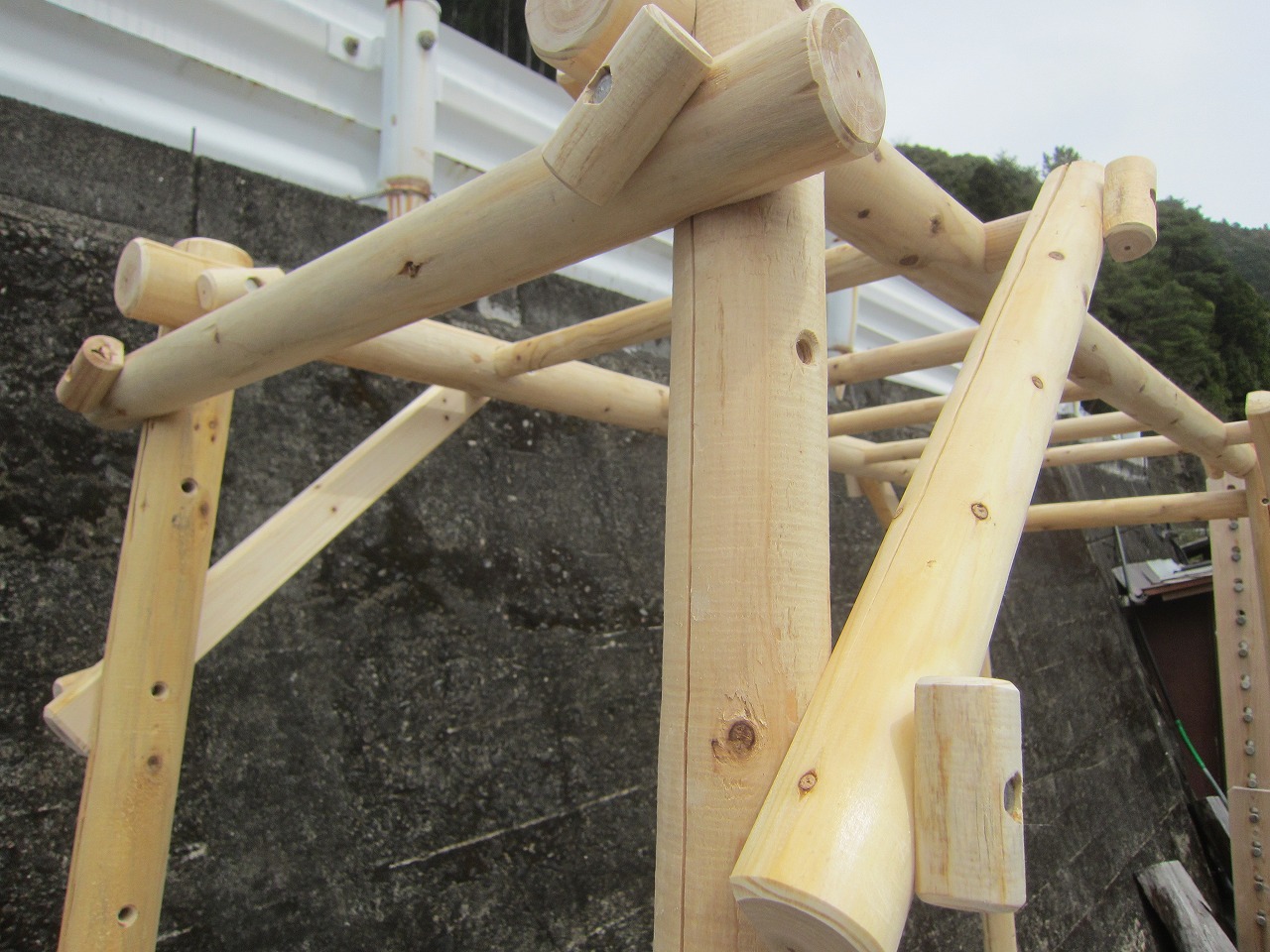

⑤梁と柱をボルトで繋ぎます。
※組み上がると柱ユニットは若干足元が開き気味になるので、組む方向に気をつけてください。

⑥４本の筋交いをボルトで取り付ければ組み付けは終わりです。
※その後、本体をギシギシと揺らせながら、緩んだボルトを全て締め増ししていきます。

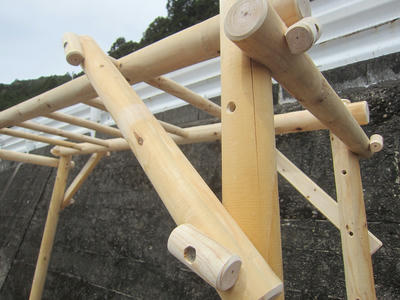

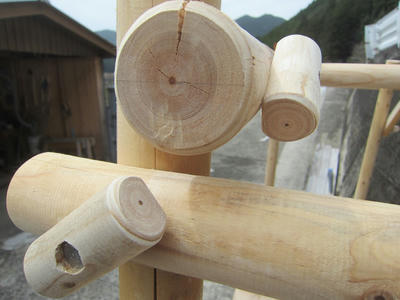

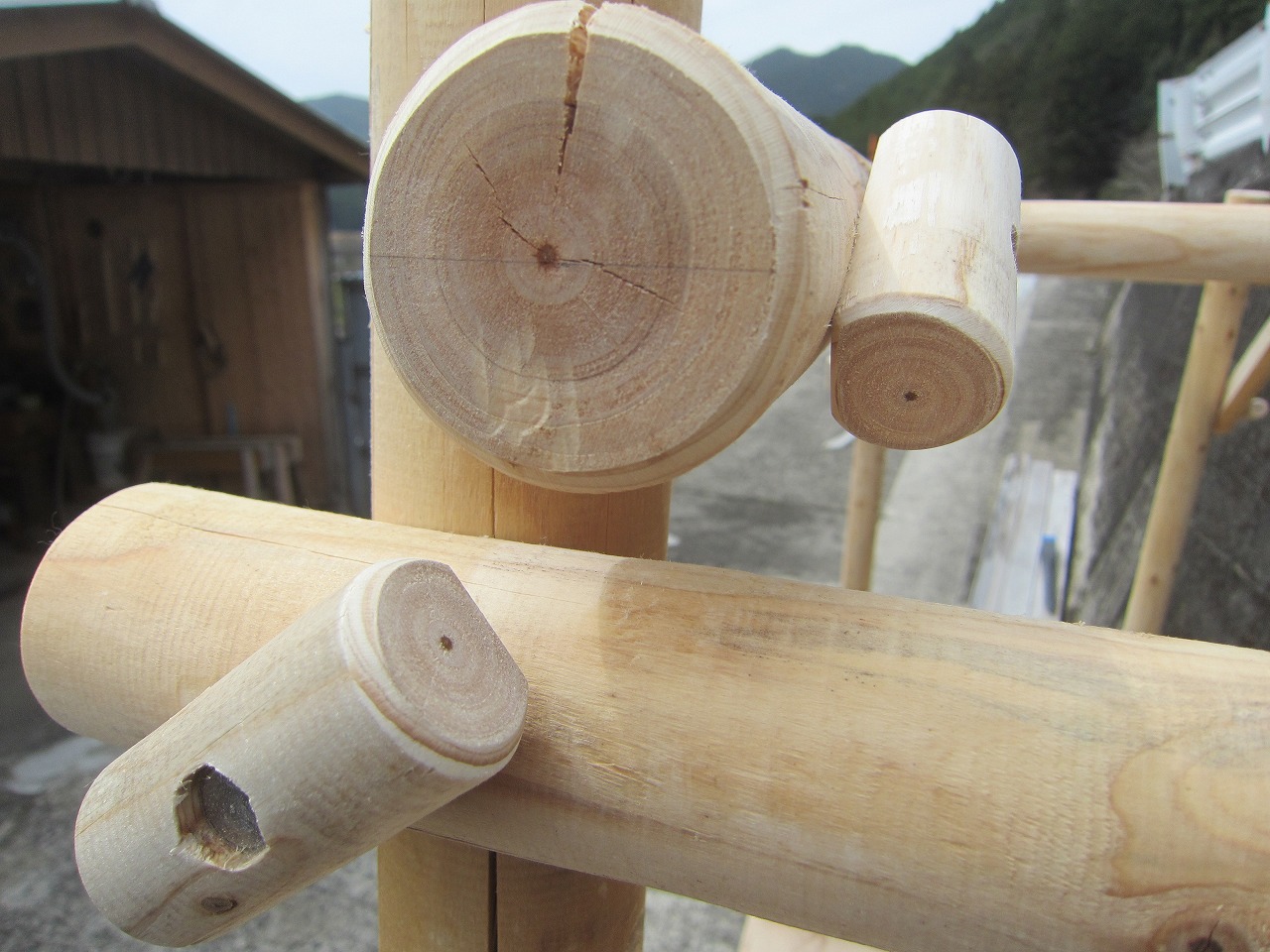

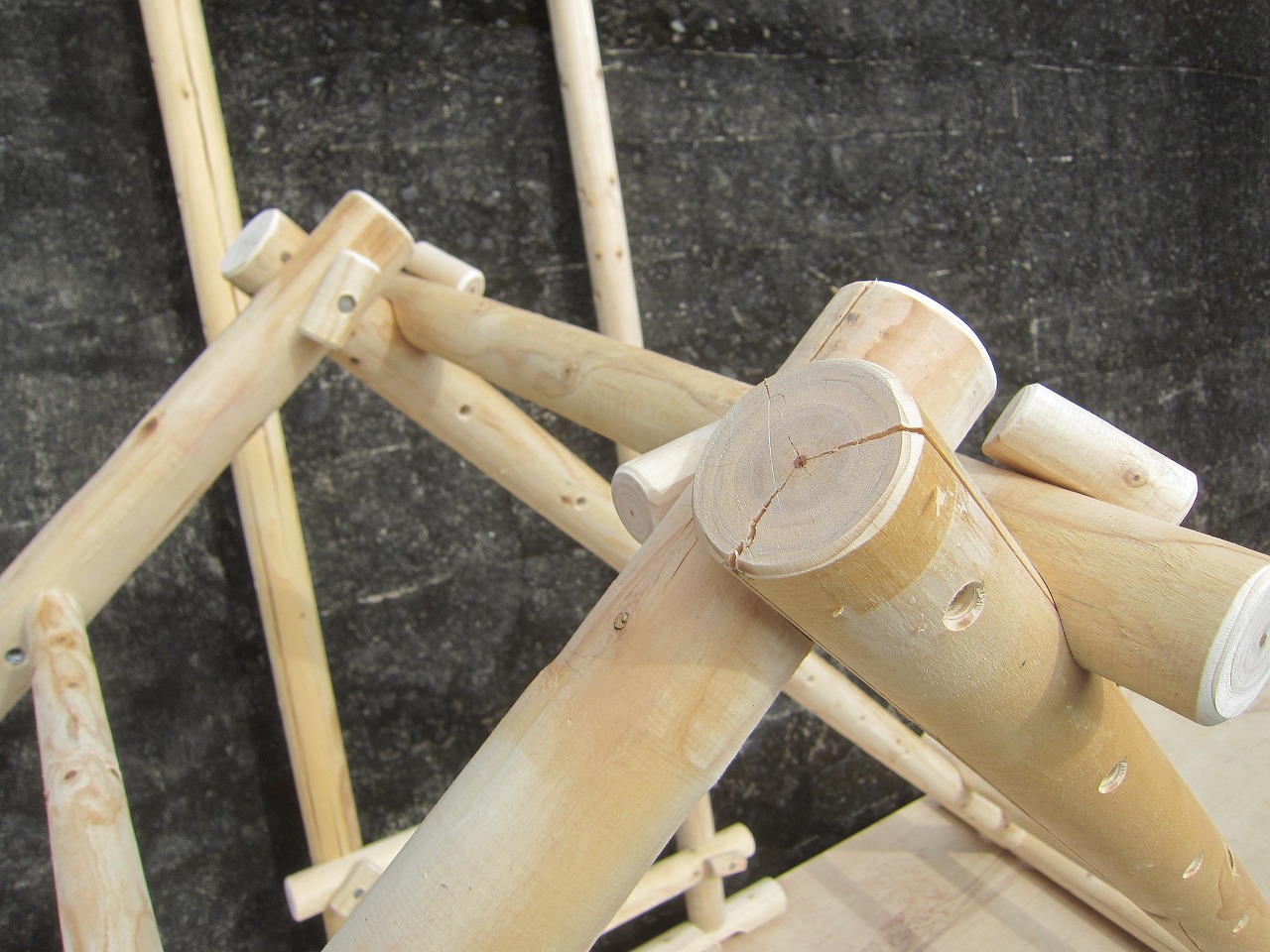

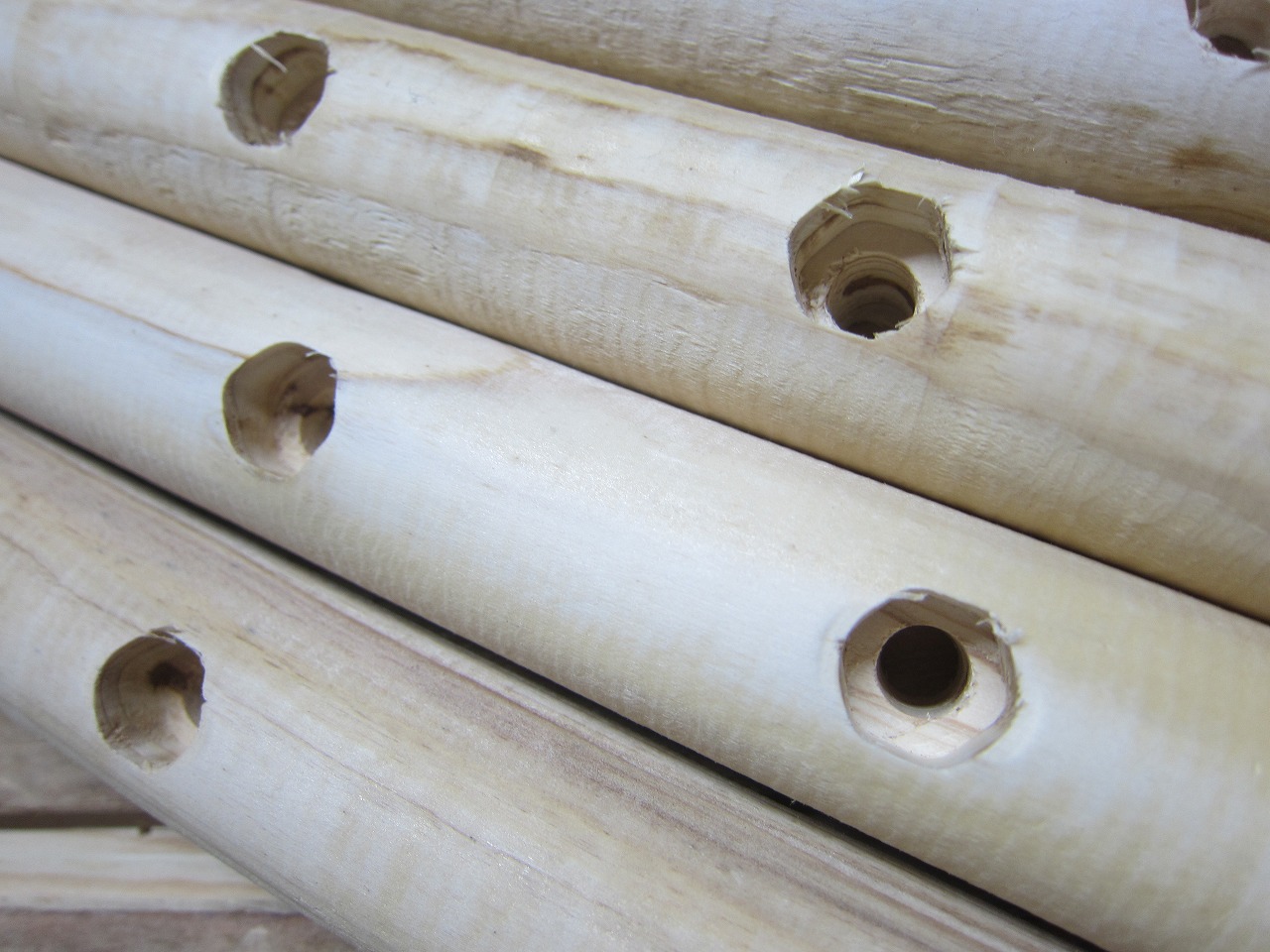

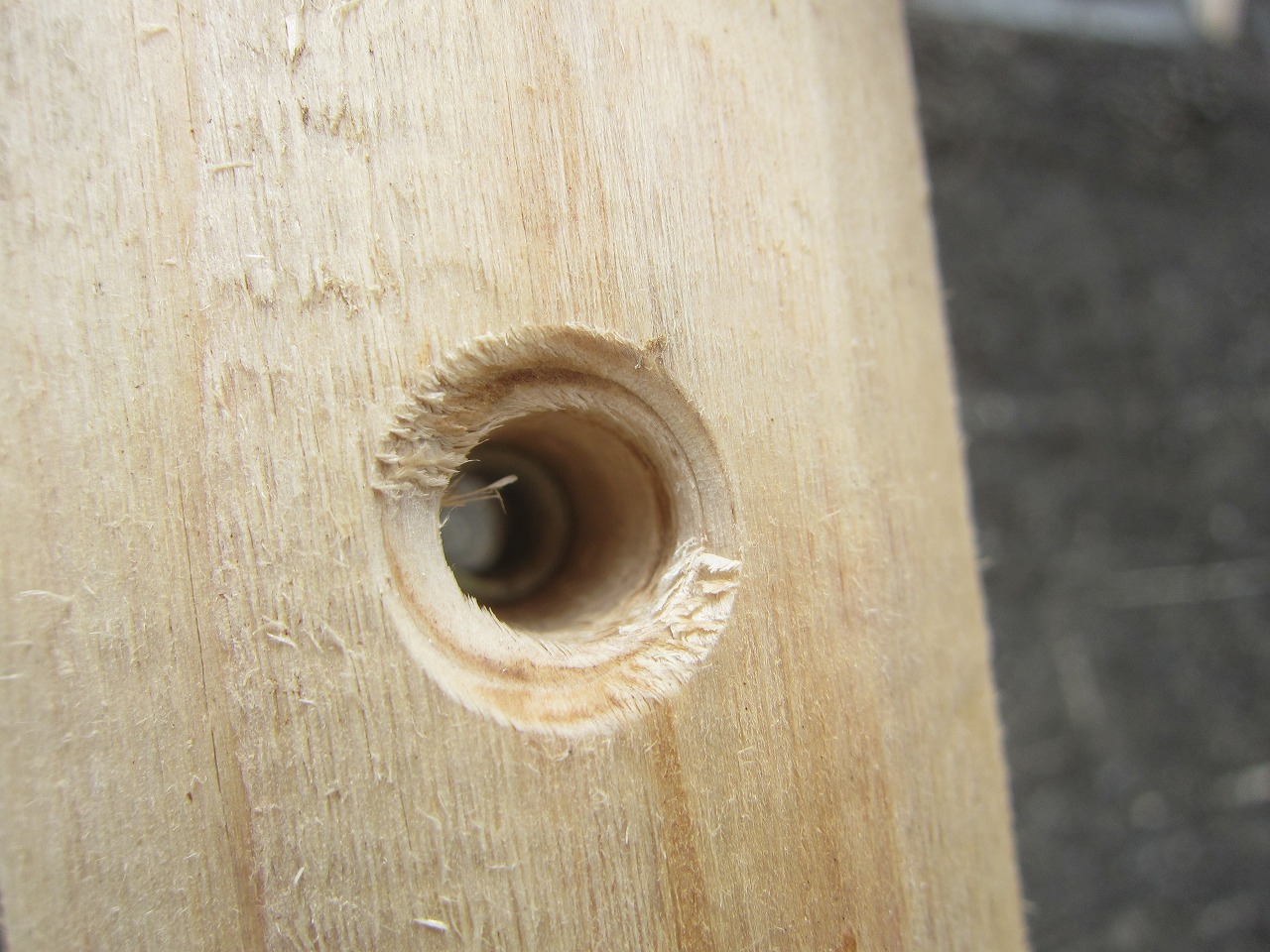

丸太の芯に長さ２０ｍｍの袋ナットを捩じ込んでいるので、どの方向からでもボルトが通ります。

土台のボルトも組み立てたままで締め増しができます。

ステンレス８ｍｍボルトを使っています。

・長さ：１９７０ｍｍ
・高さ：１７００ｍｍ
・奥行き（土台幅）：８３０ｍｍ
・にぎり棒サイズ：直径３０ｍｍ（２５０ｍｍ間隔５本）
・にぎり棒の高さ調節：９００→１０５０→１２００→１３５０→１５００→１６５０ｍｍ
・柱用丸太の高さ：２００ｍｍ／４００ｍｍ
・耐荷重量：７８ｋｇ※ぶら下がるだけ
・対応年齢：１歳～小学中学年程度まで（体重５０ｋｇ程度まで）

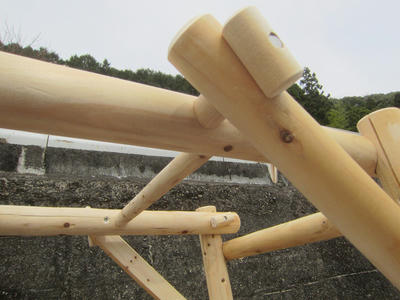

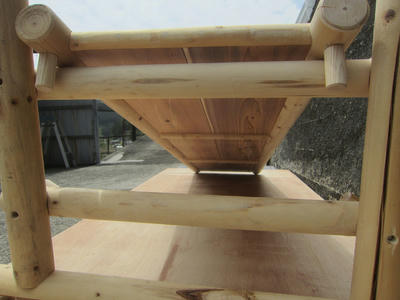

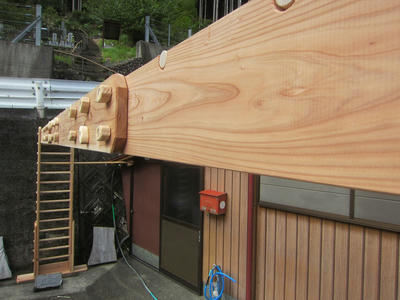

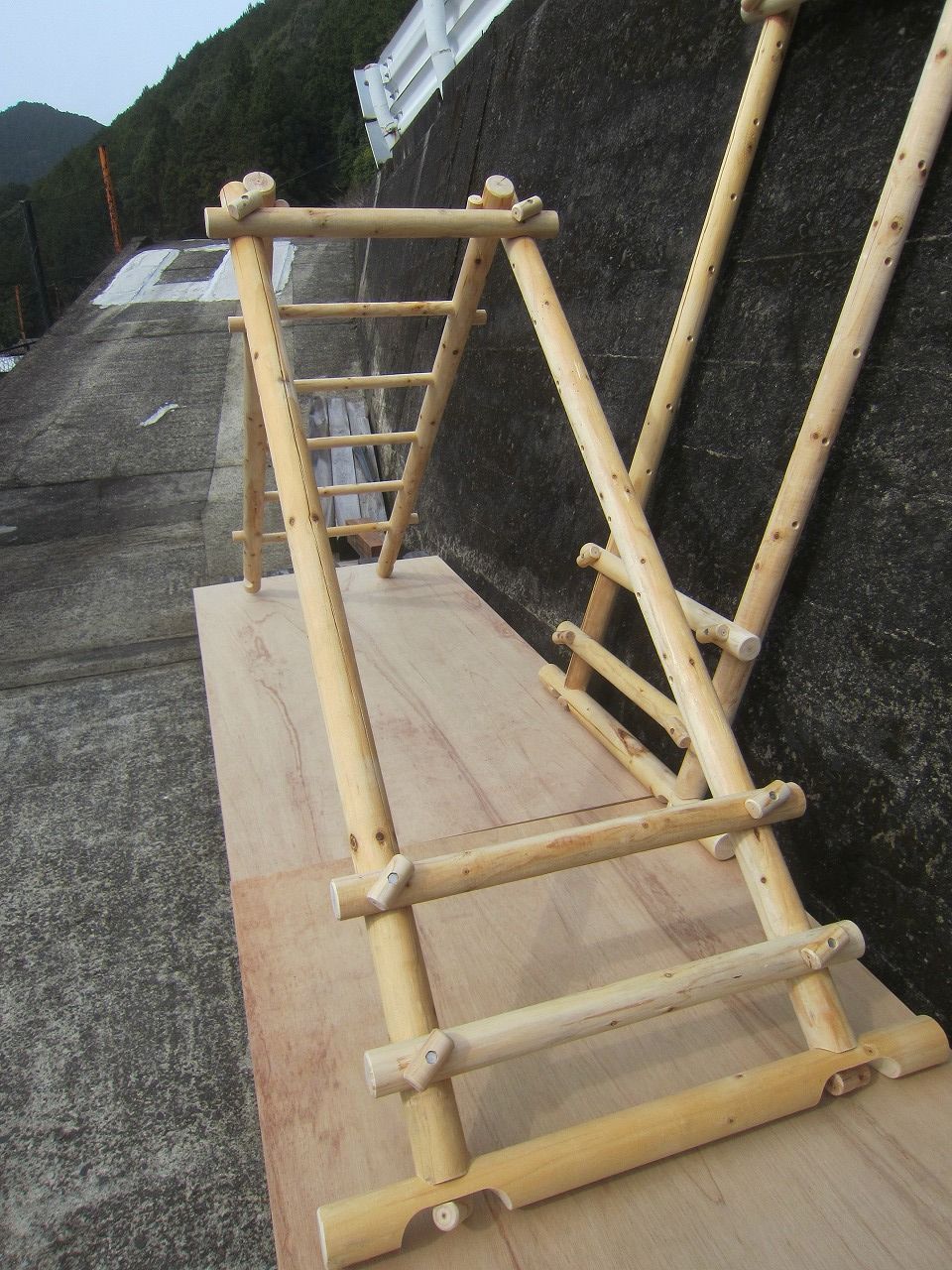

梁の高さを一番低い９００mmに組んでみました。

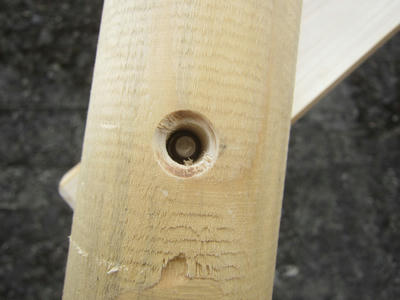

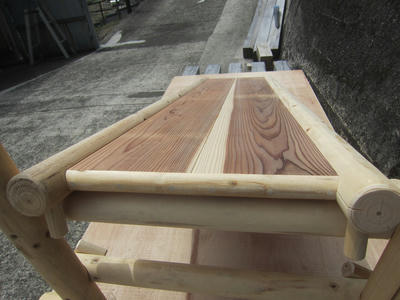

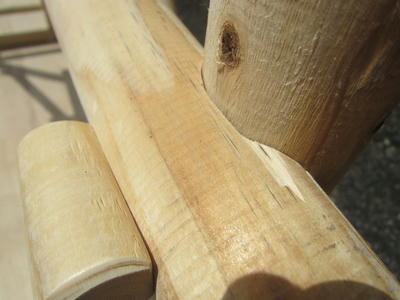

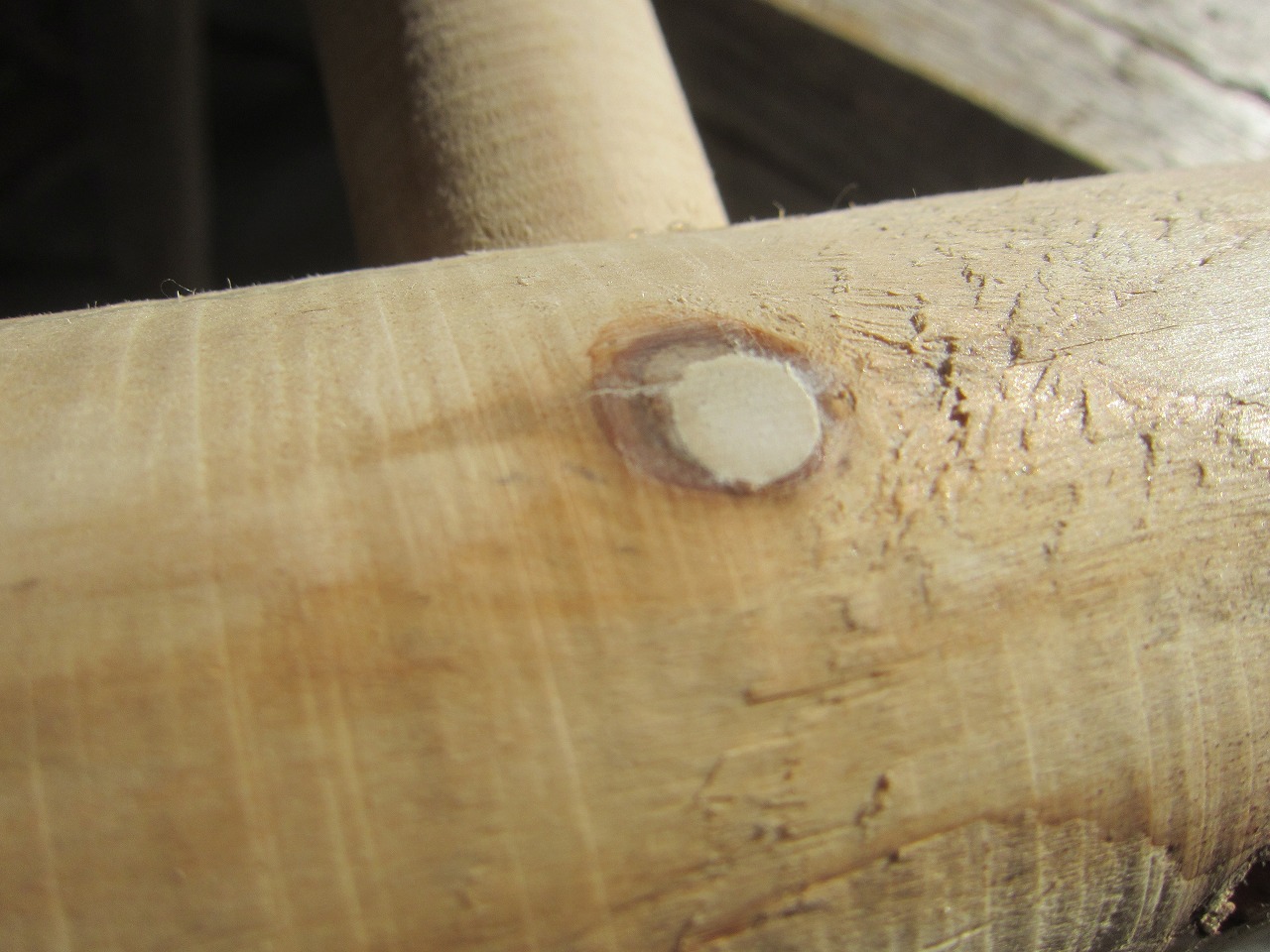

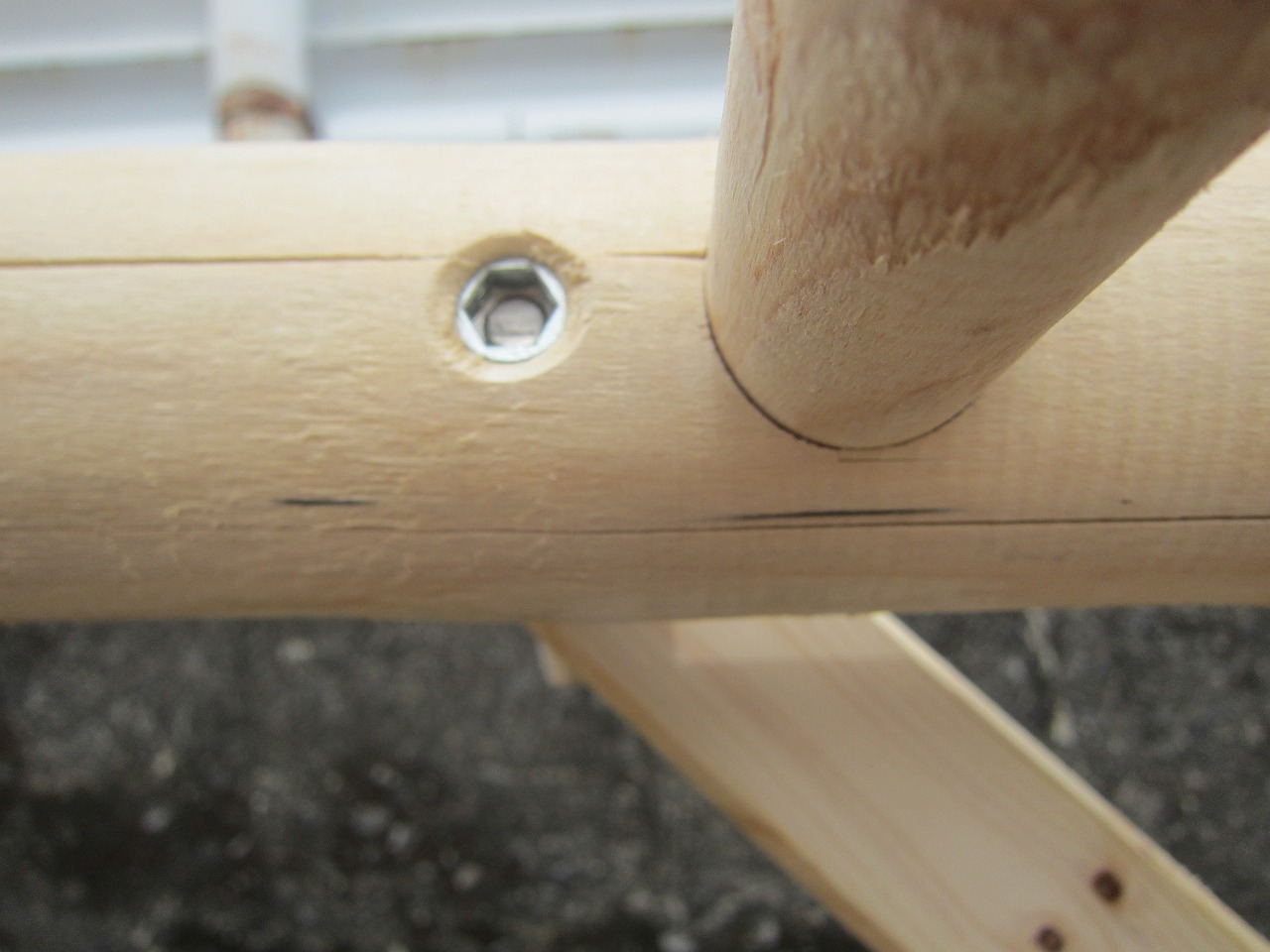

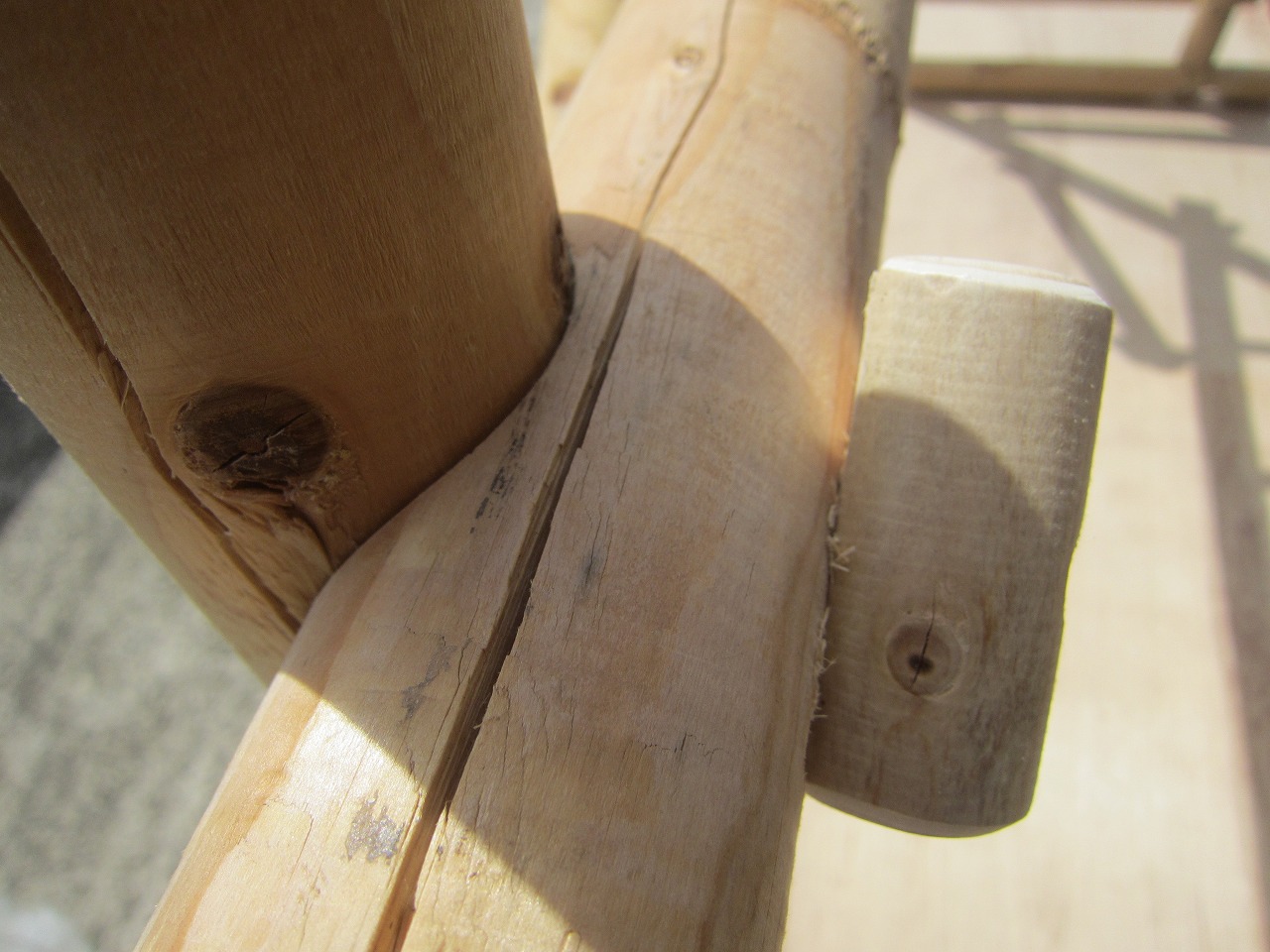

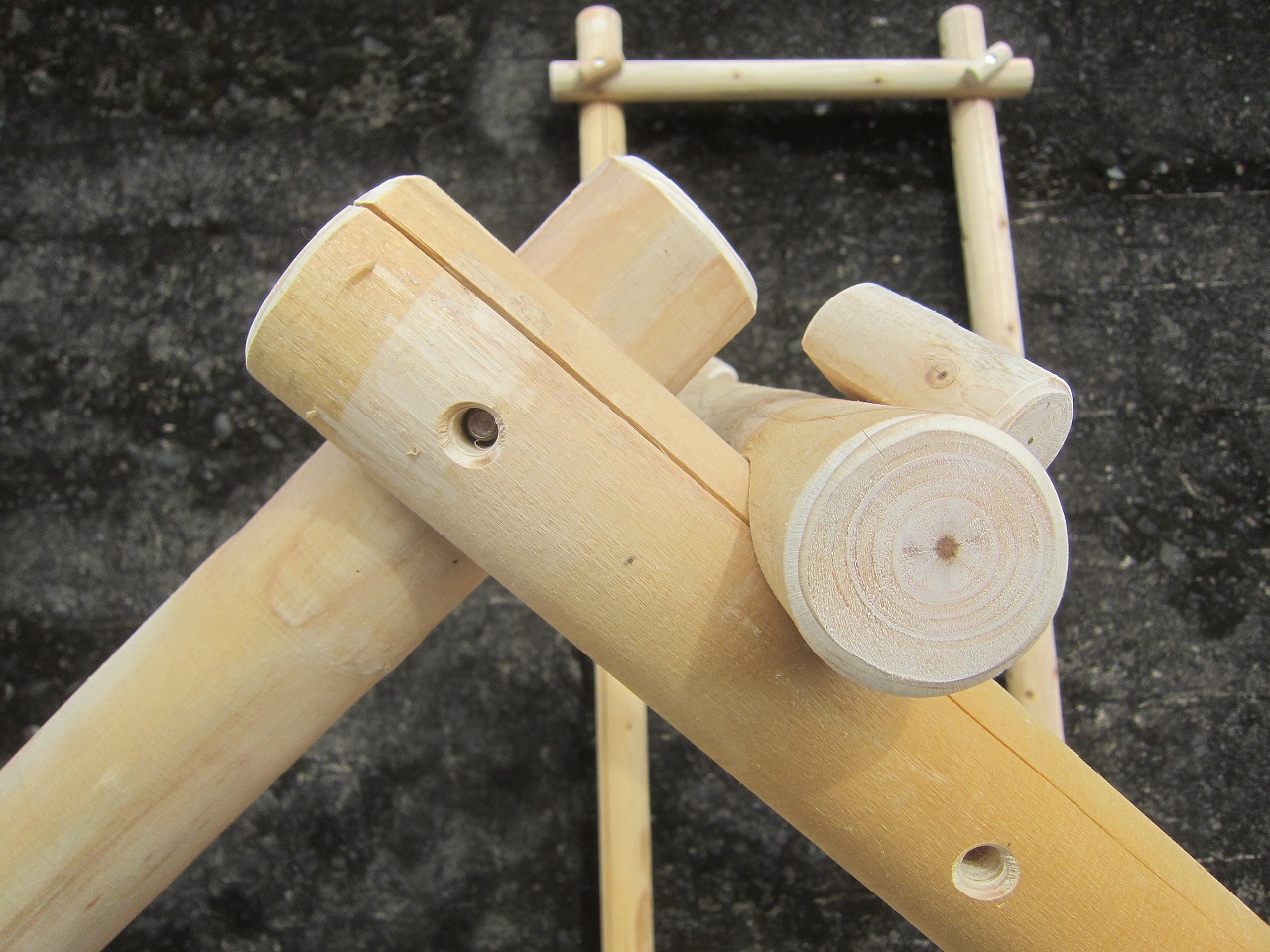

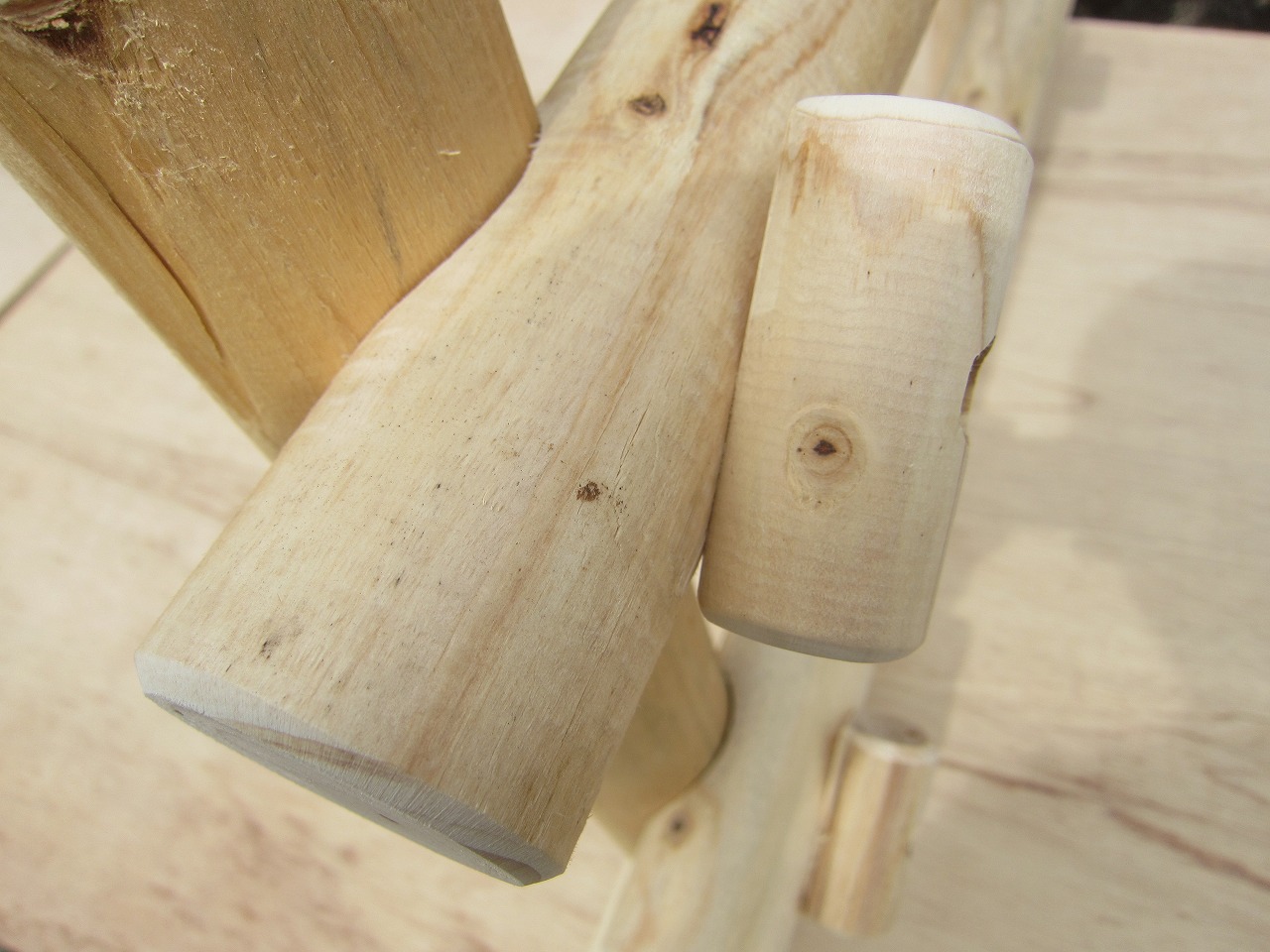

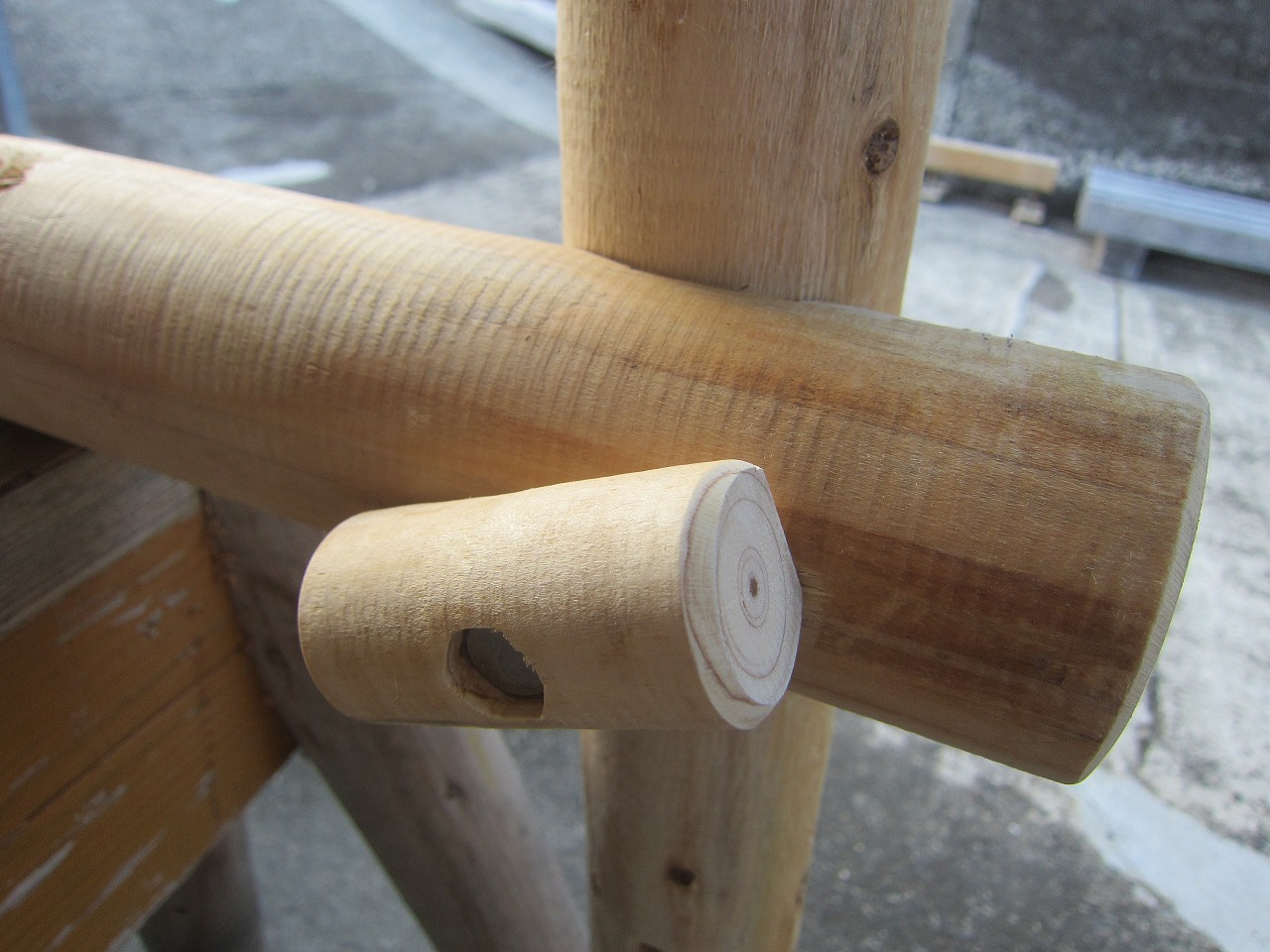

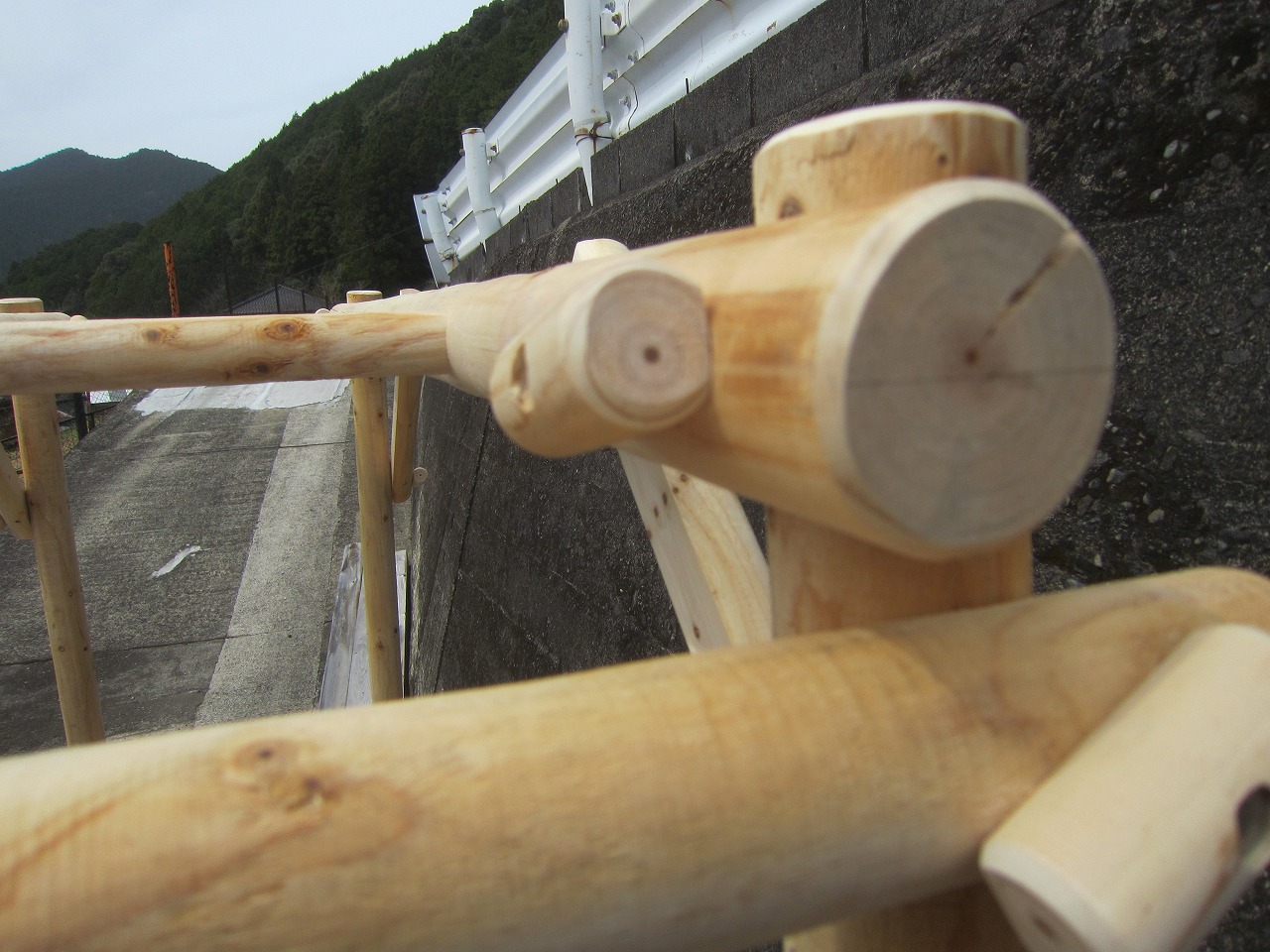

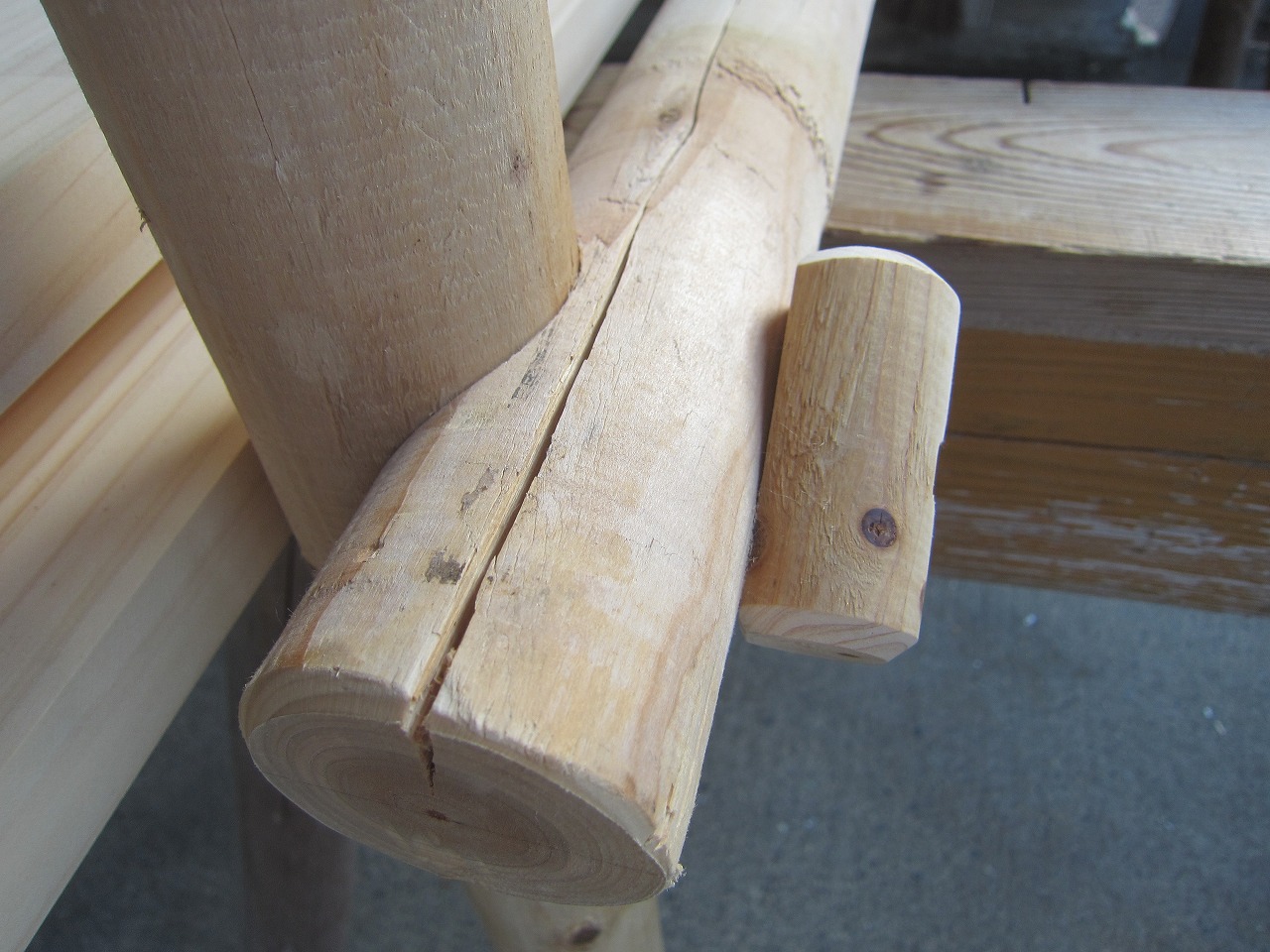

梁にはビス穴処理のタル栓を打ち込んでいます。通常こちら側を下に向けて組んでください。

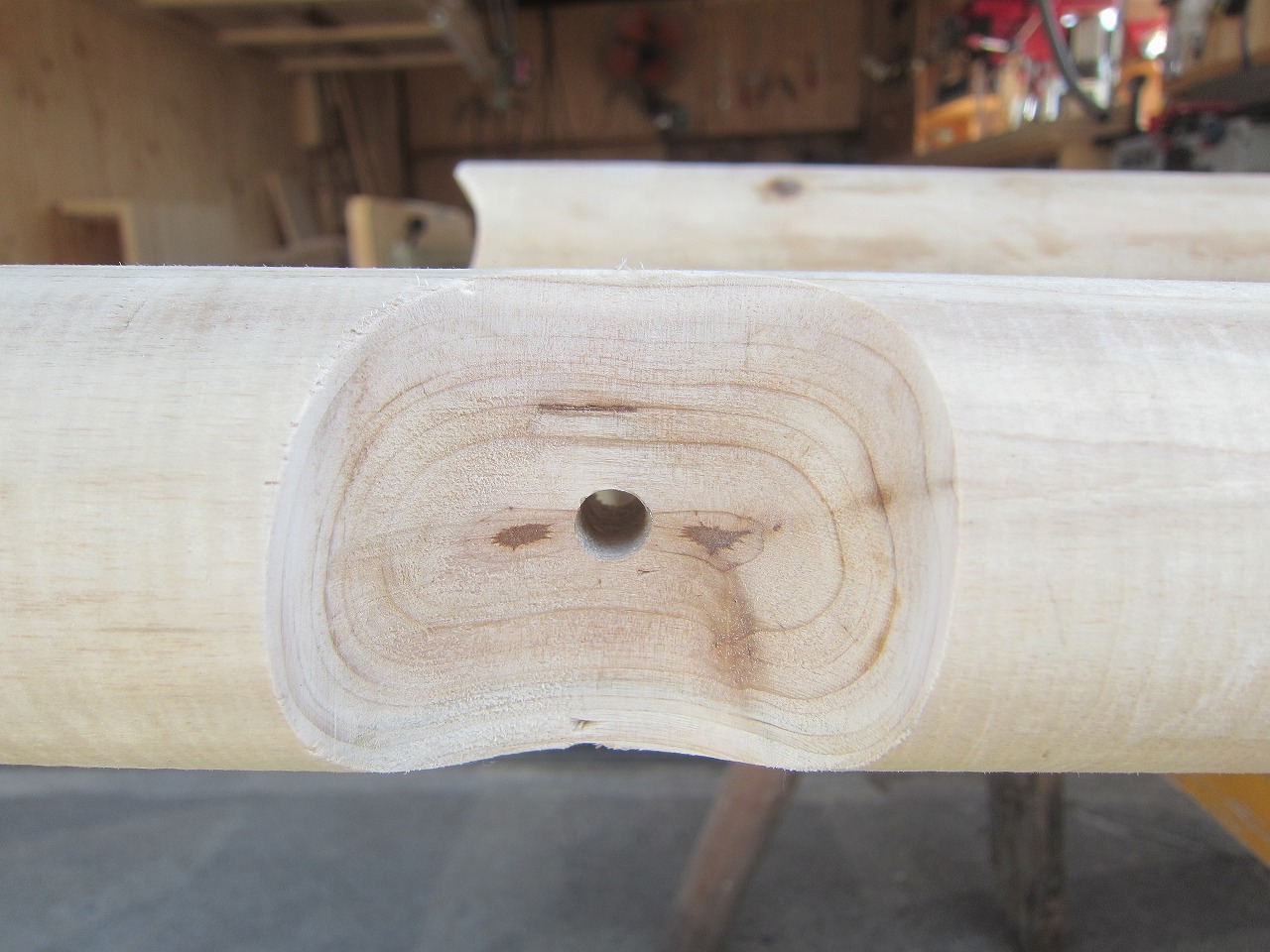

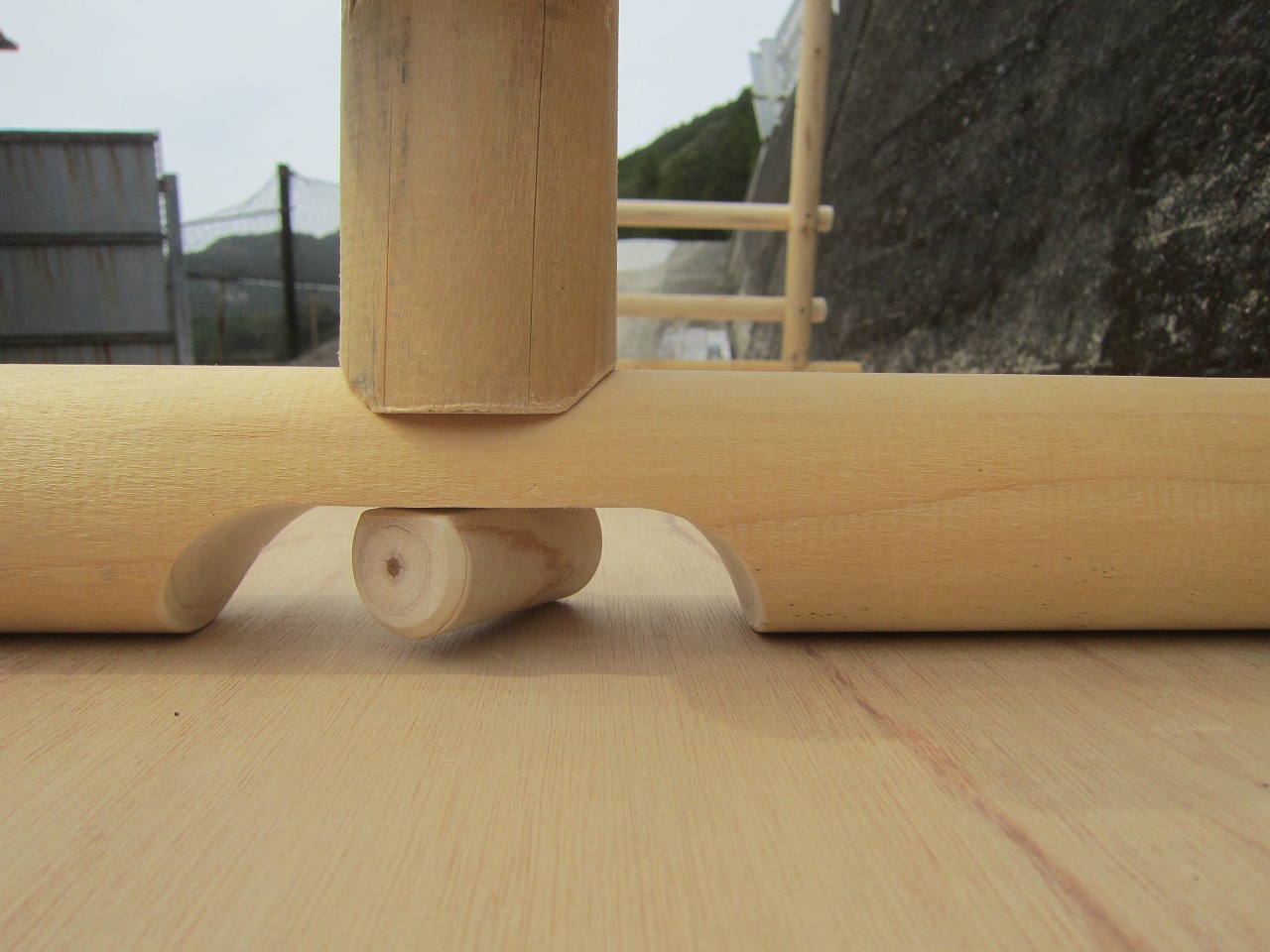

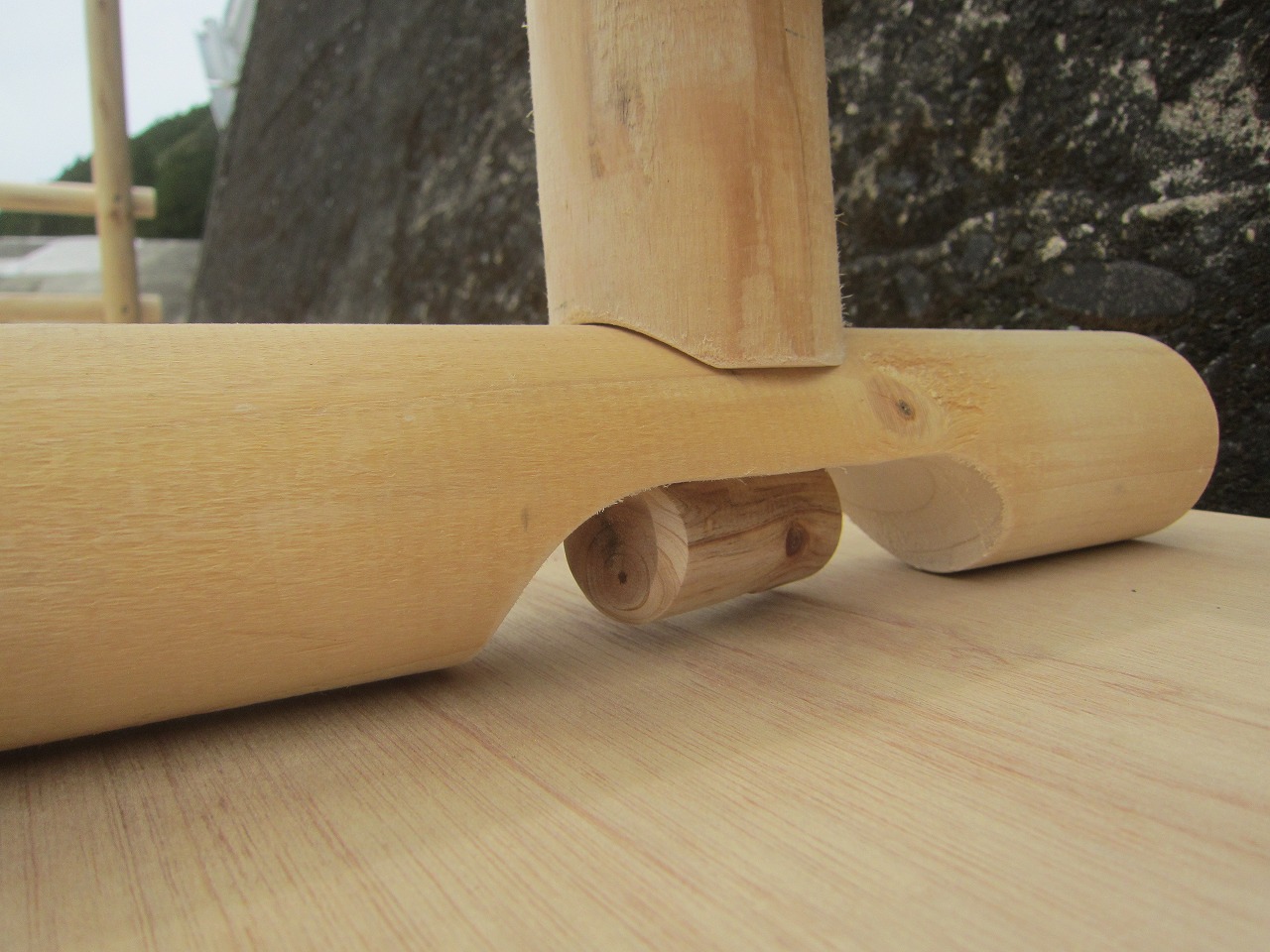

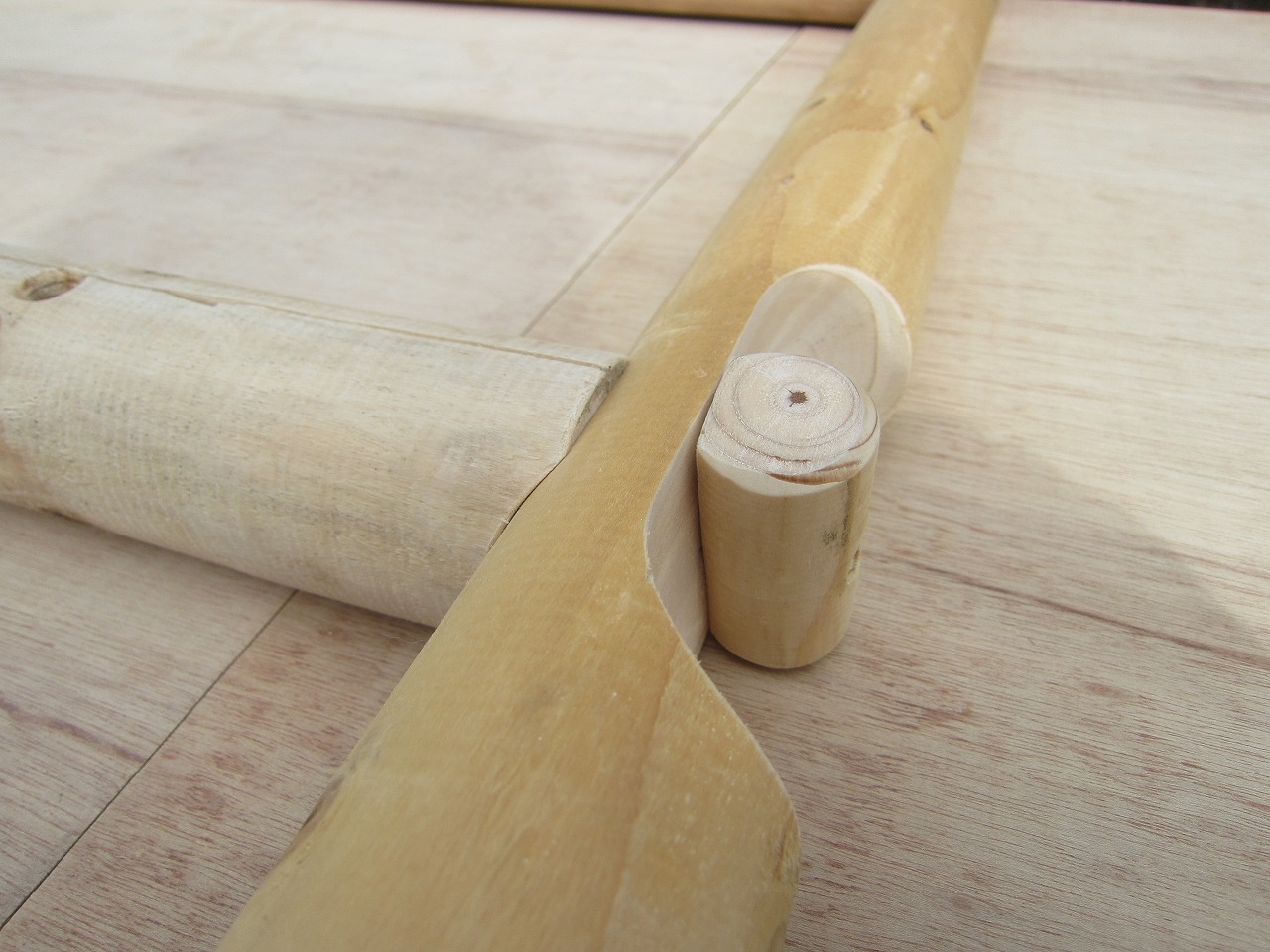

柱ユニットを取り付ける場所は、足を広げるために、やや斜めにえぐっています。

左のボルトセットは２４組。右は４組あり、長い方は筋交いの上部と梁を繋ぐためだけに使います。

（最後に）

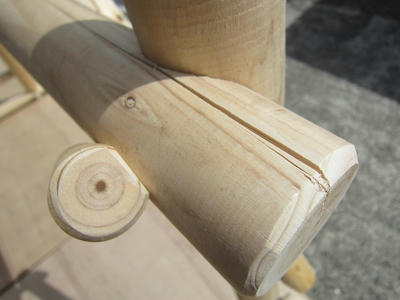

丸太の組み込みは板材の様にはいきません。
丸太特有の反りやねじれだけでなく、どんなに精度を出そうとしても出る加工誤差も手伝って、おまけに天候にも強く影響される性質を持つ丸太ってやつは、出来れば男性に組んでいただきたいものです。それも要領の良い方。アナログ的な思考を持ちつつ、論理的でモノ作りが好きな方にお願いしたいですね。

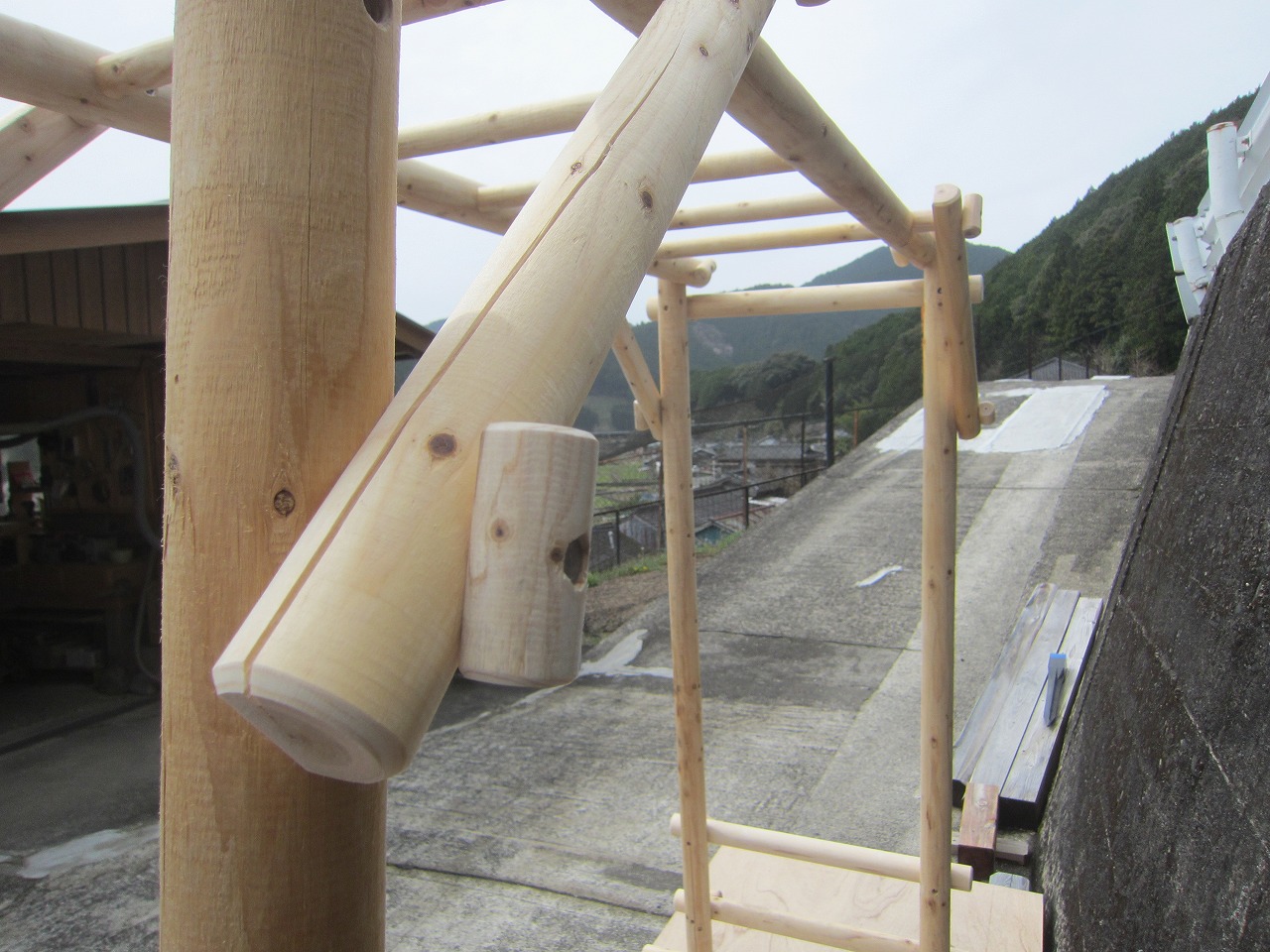

ガンホー製作 続きの続きの続きの続き♪

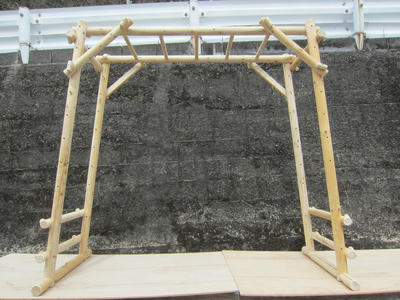

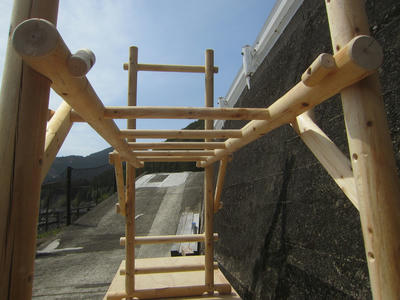

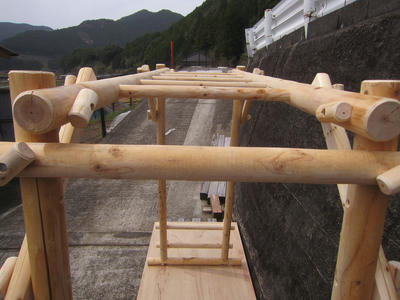

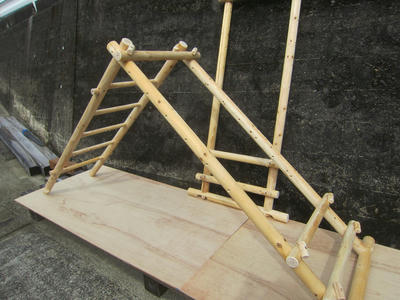

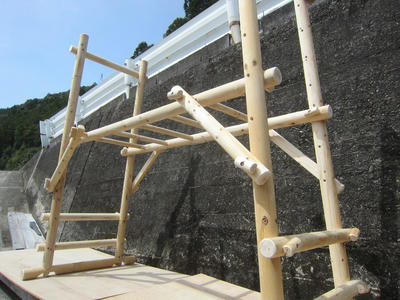

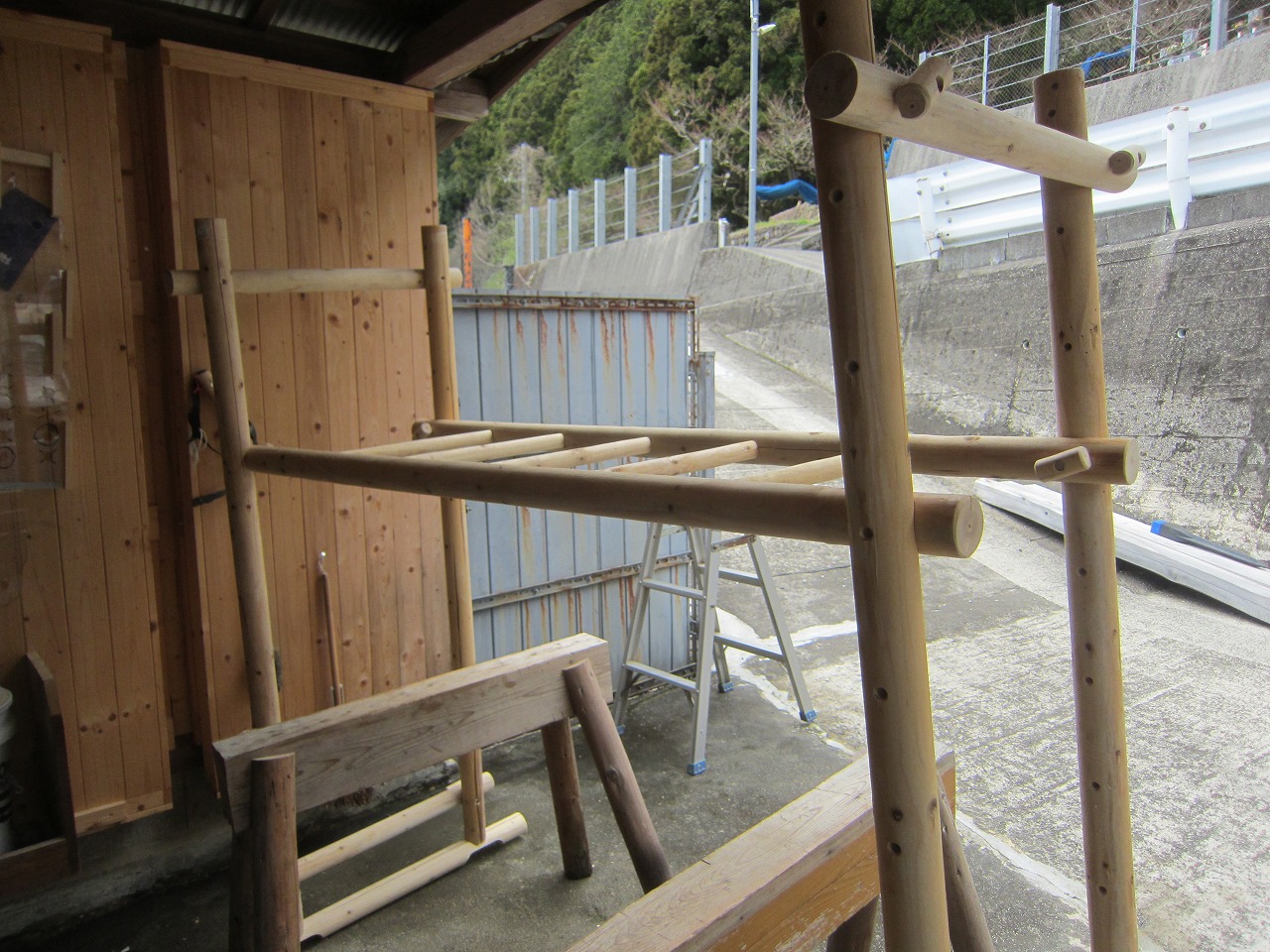

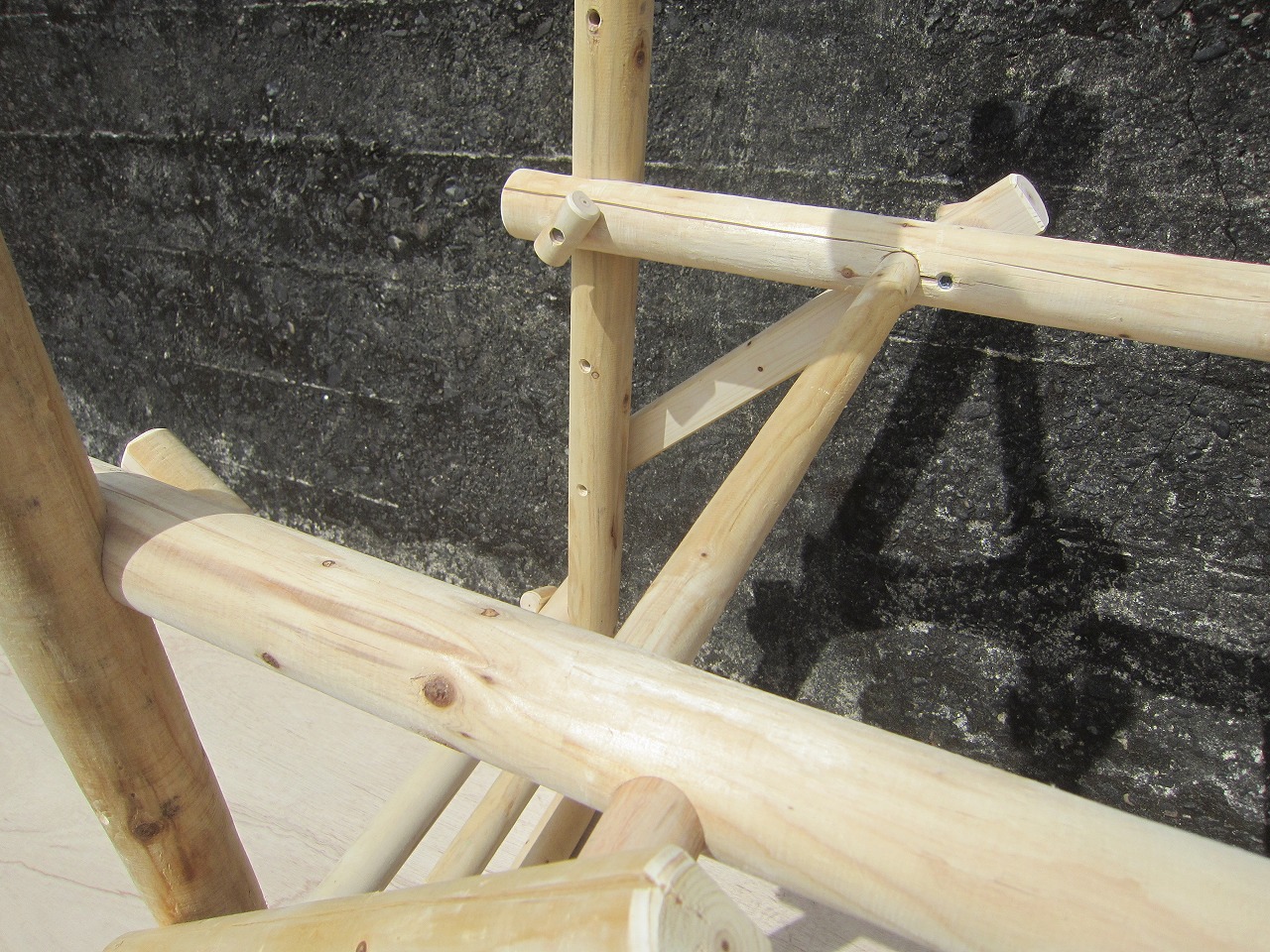

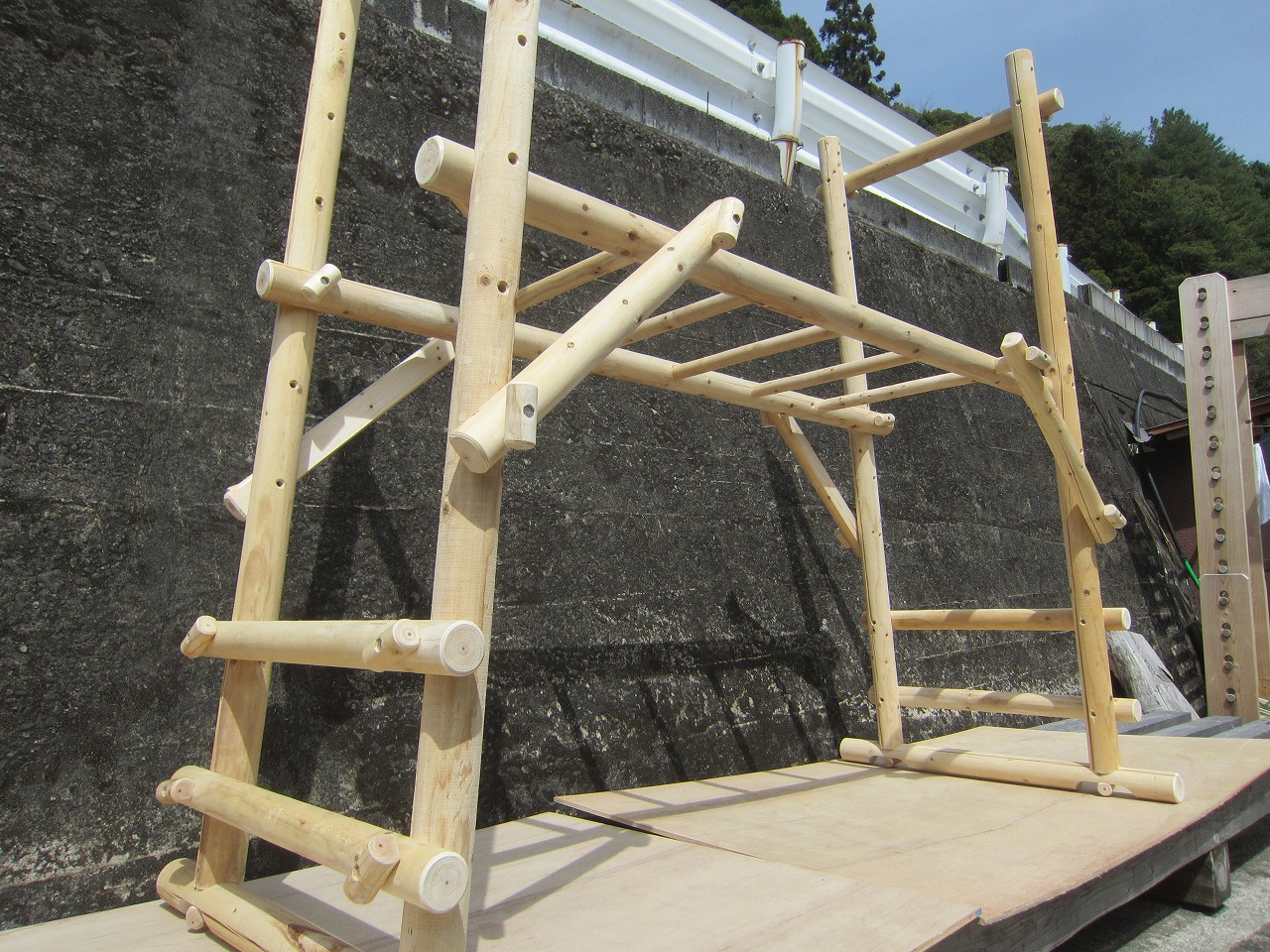

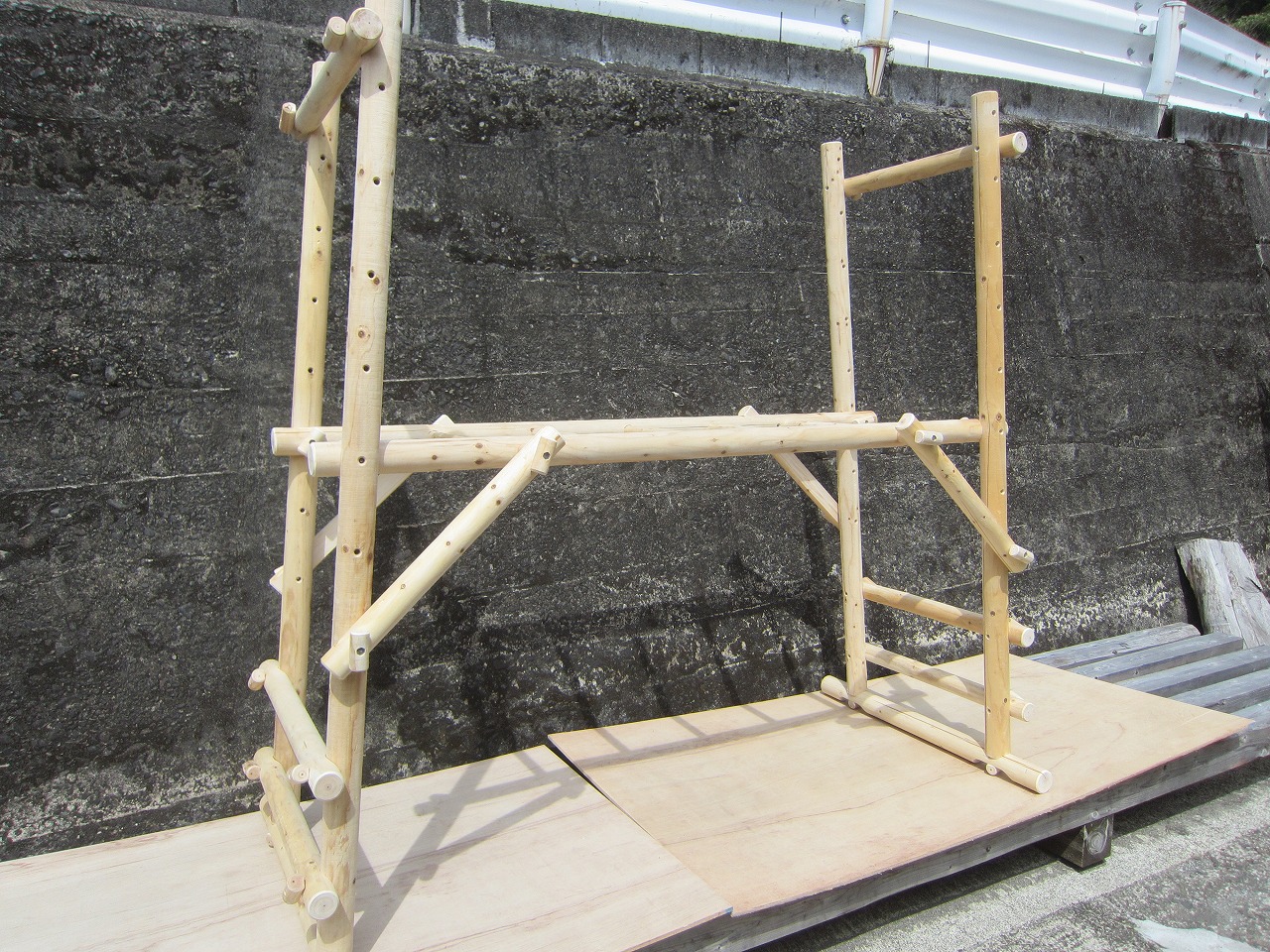

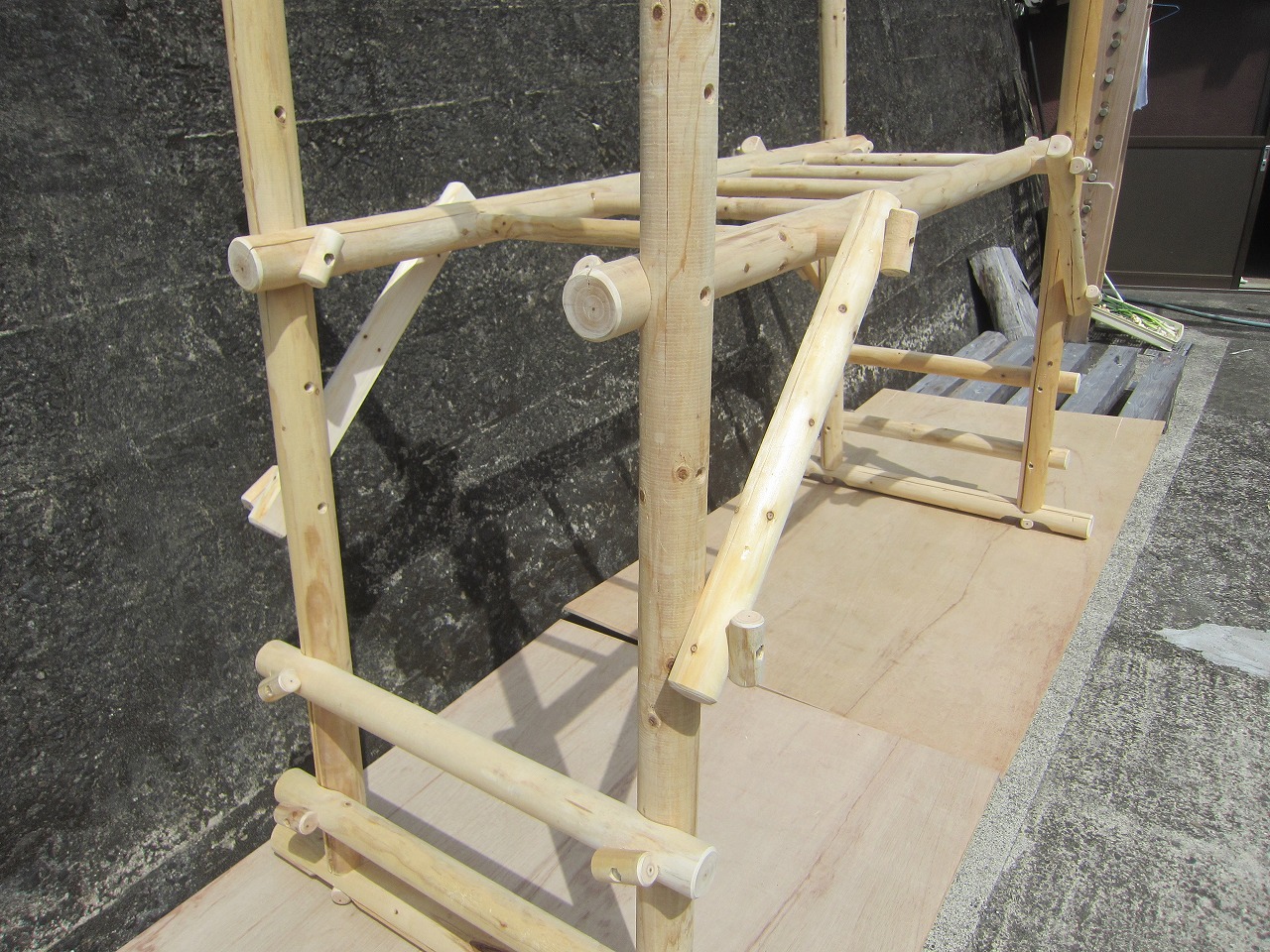

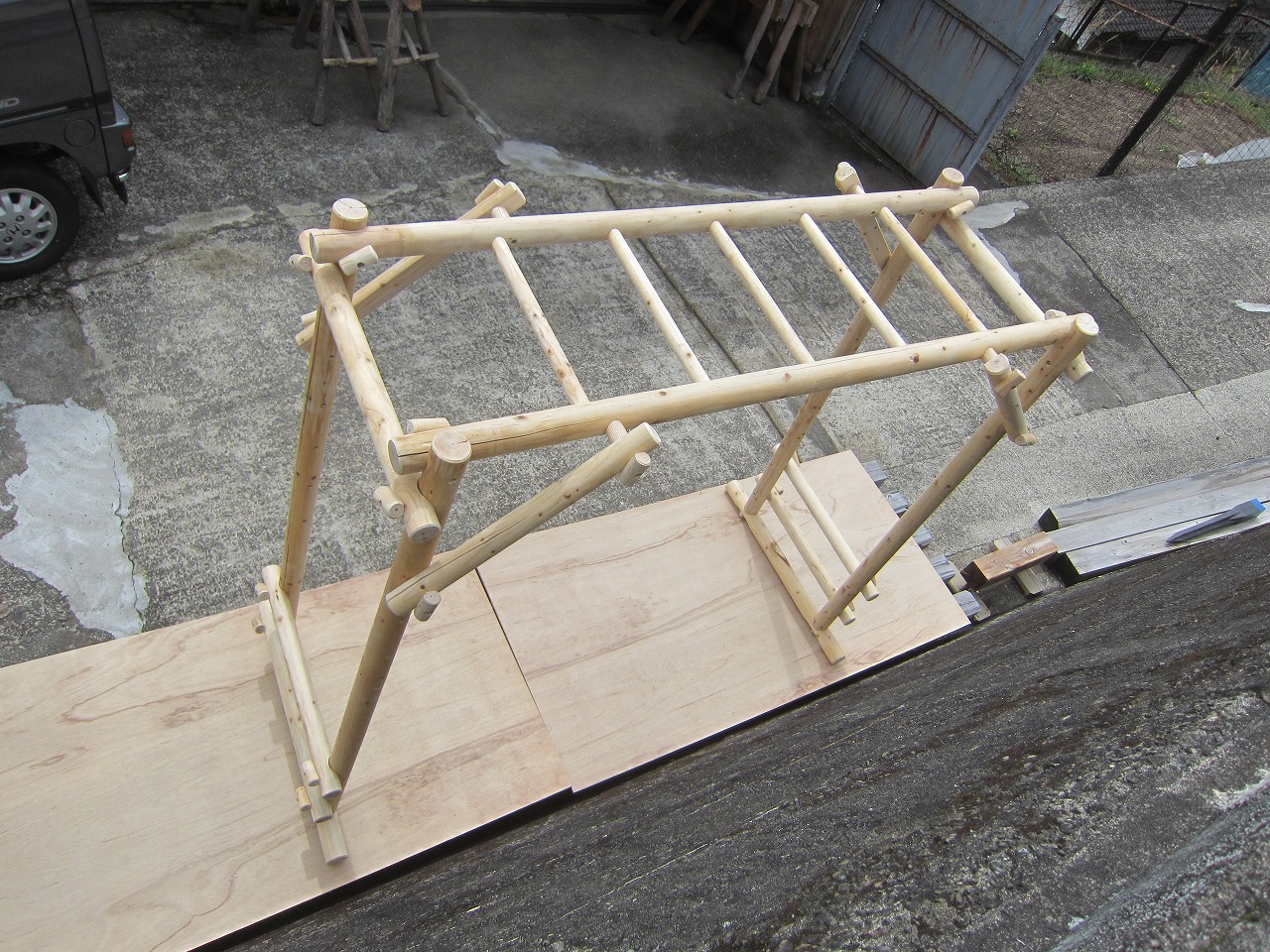

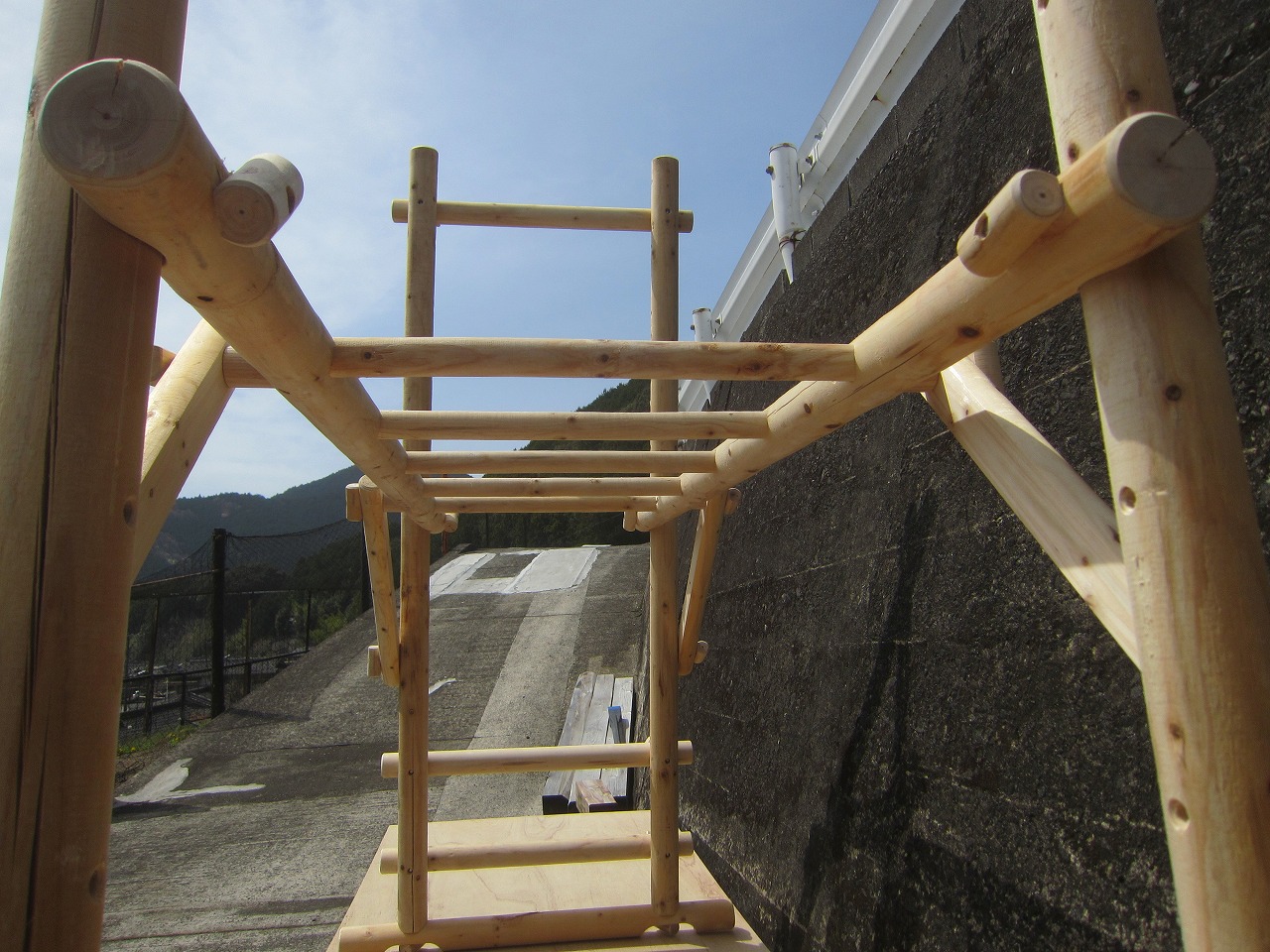

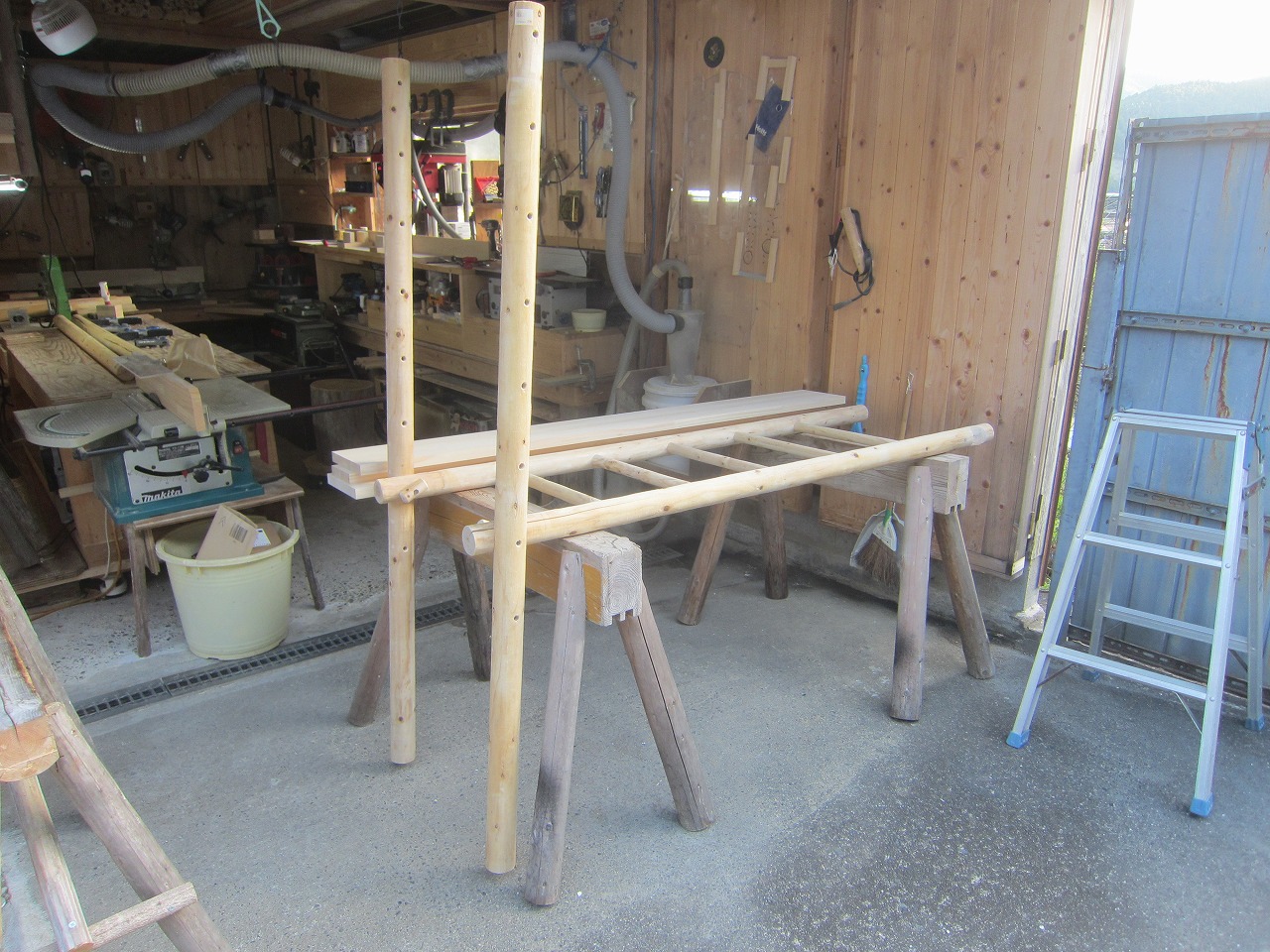

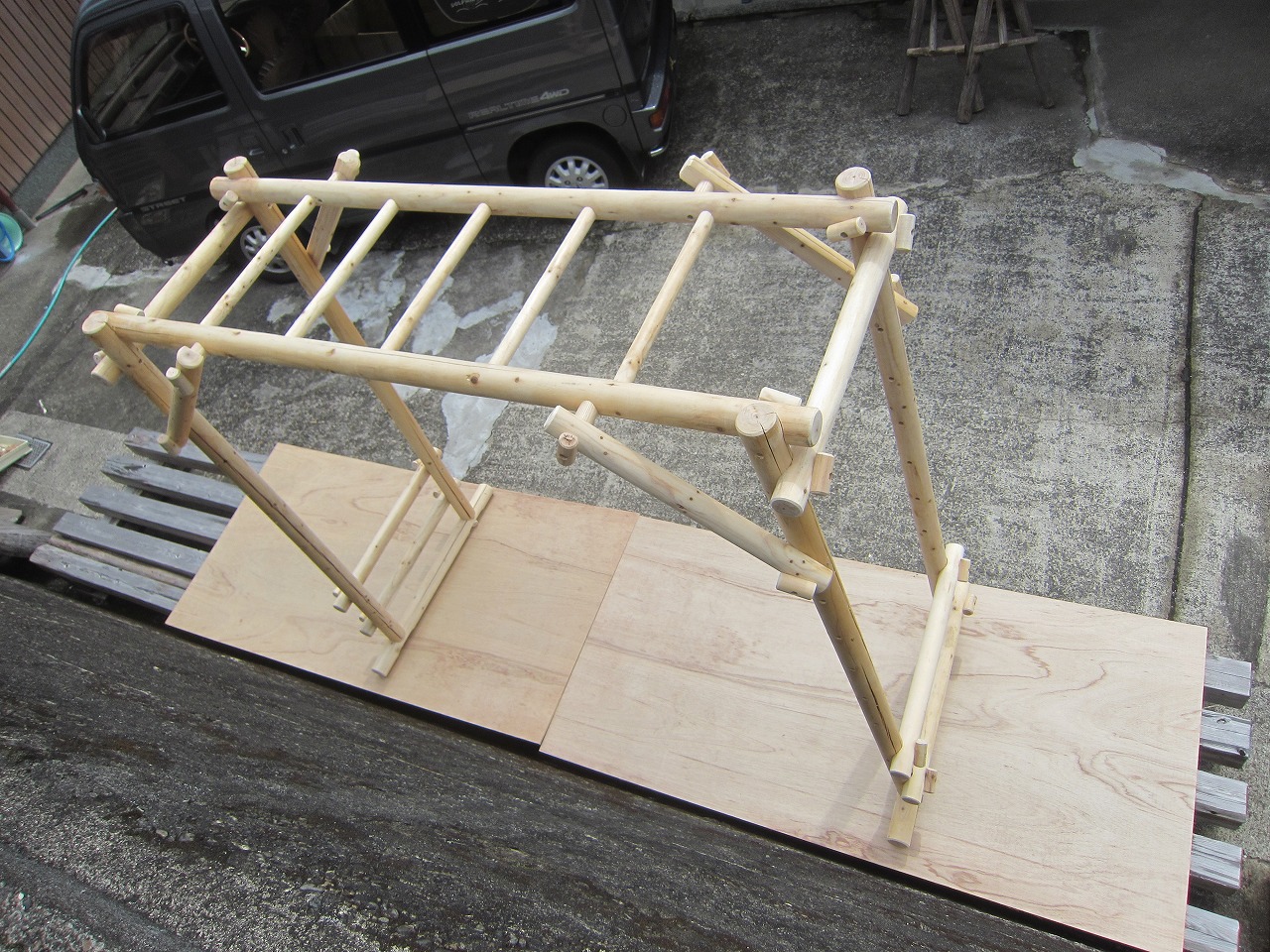

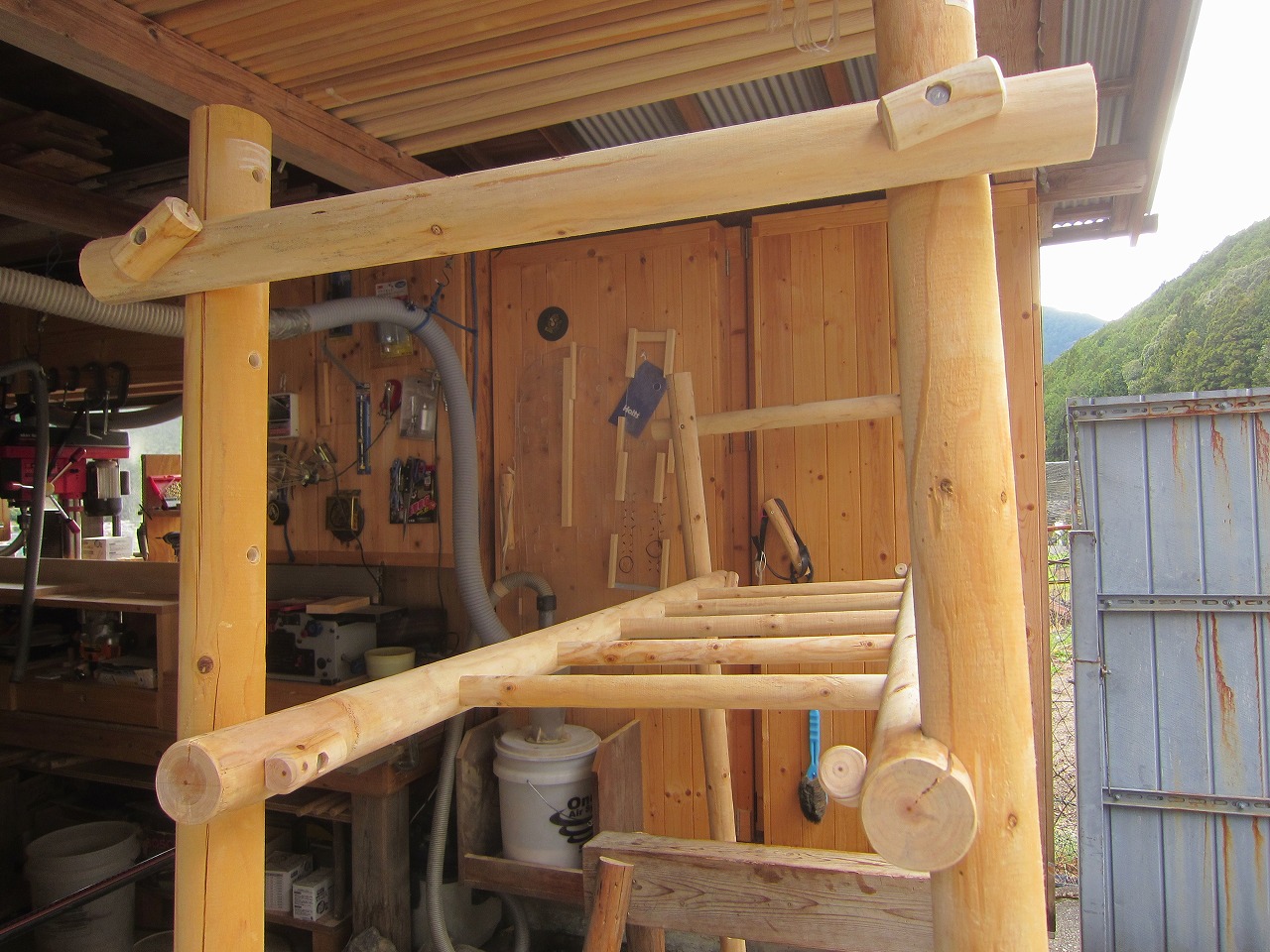

筋交い部分を残して仮組みしてみました。



ガンホー製作 続きの続きの続き！！

ガンホー製作 続きの続き♪

ガンホー続き！

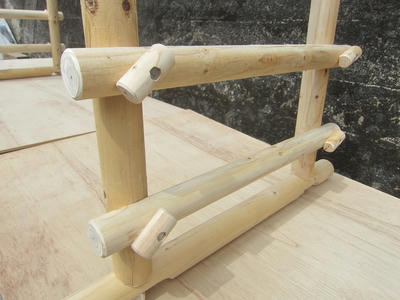

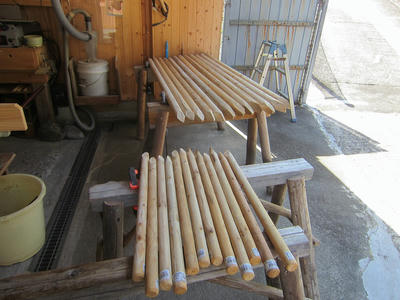

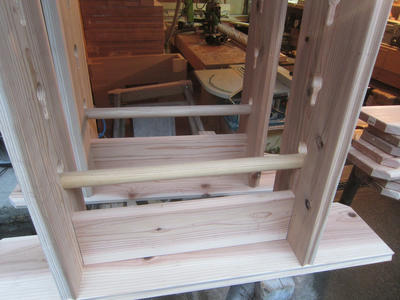

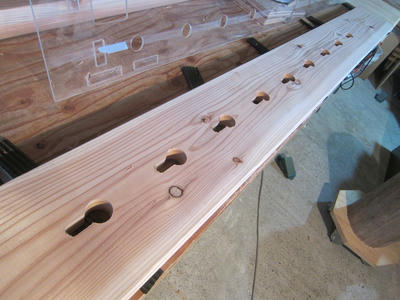

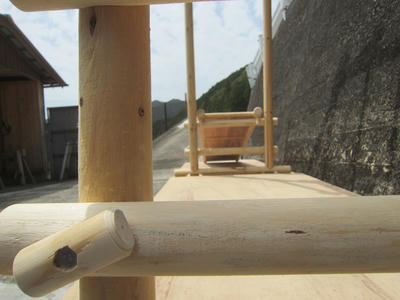

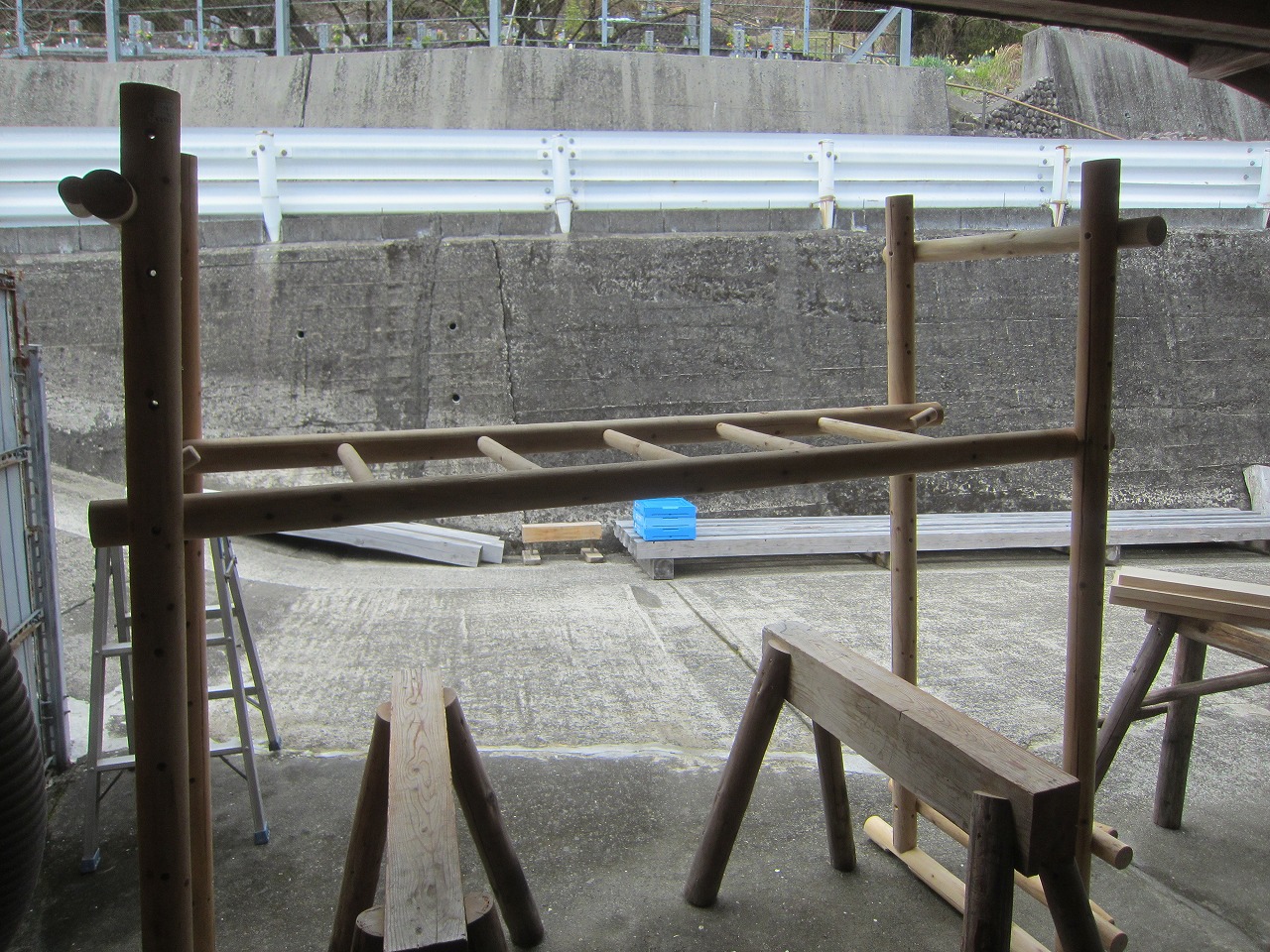

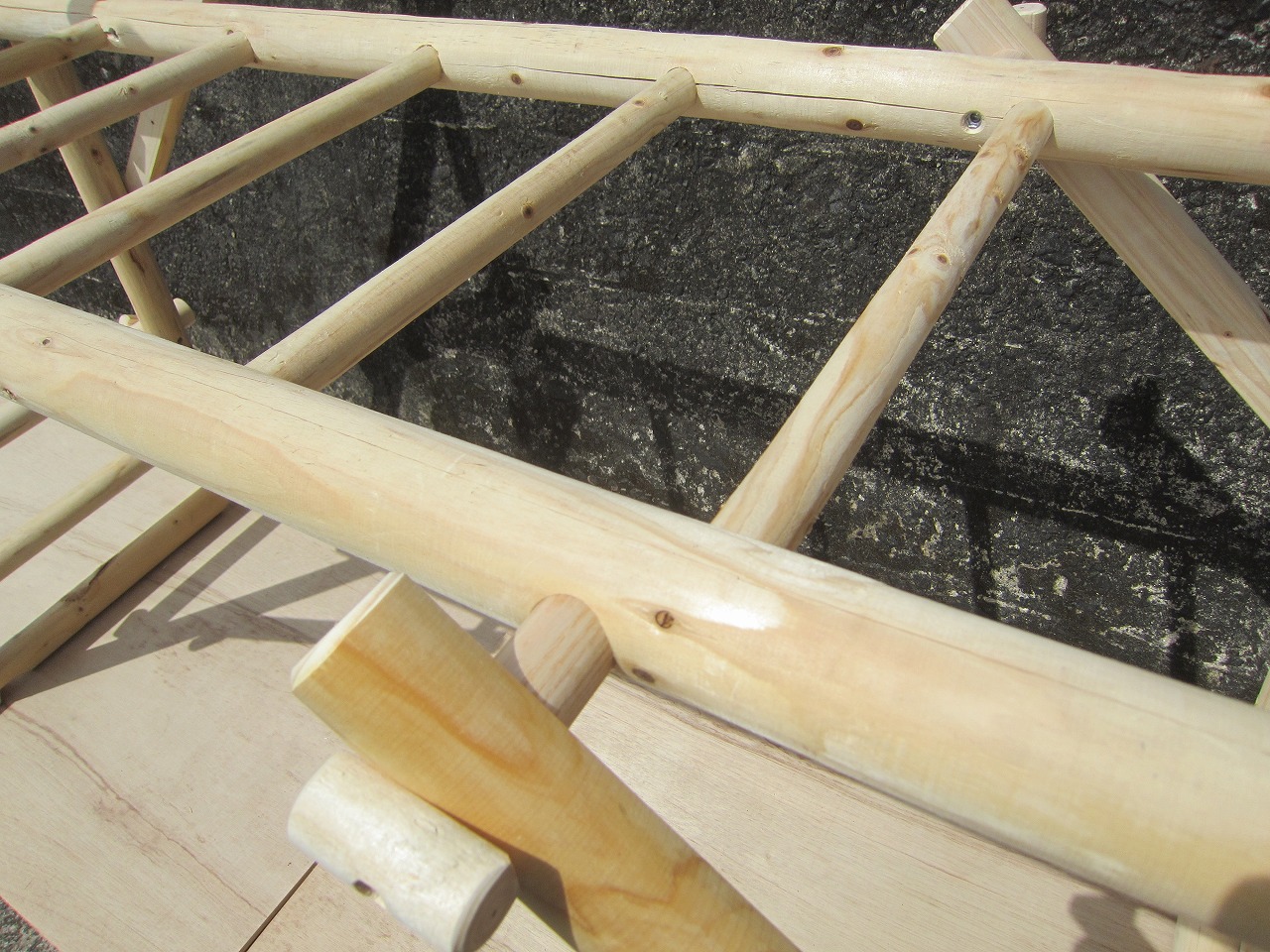

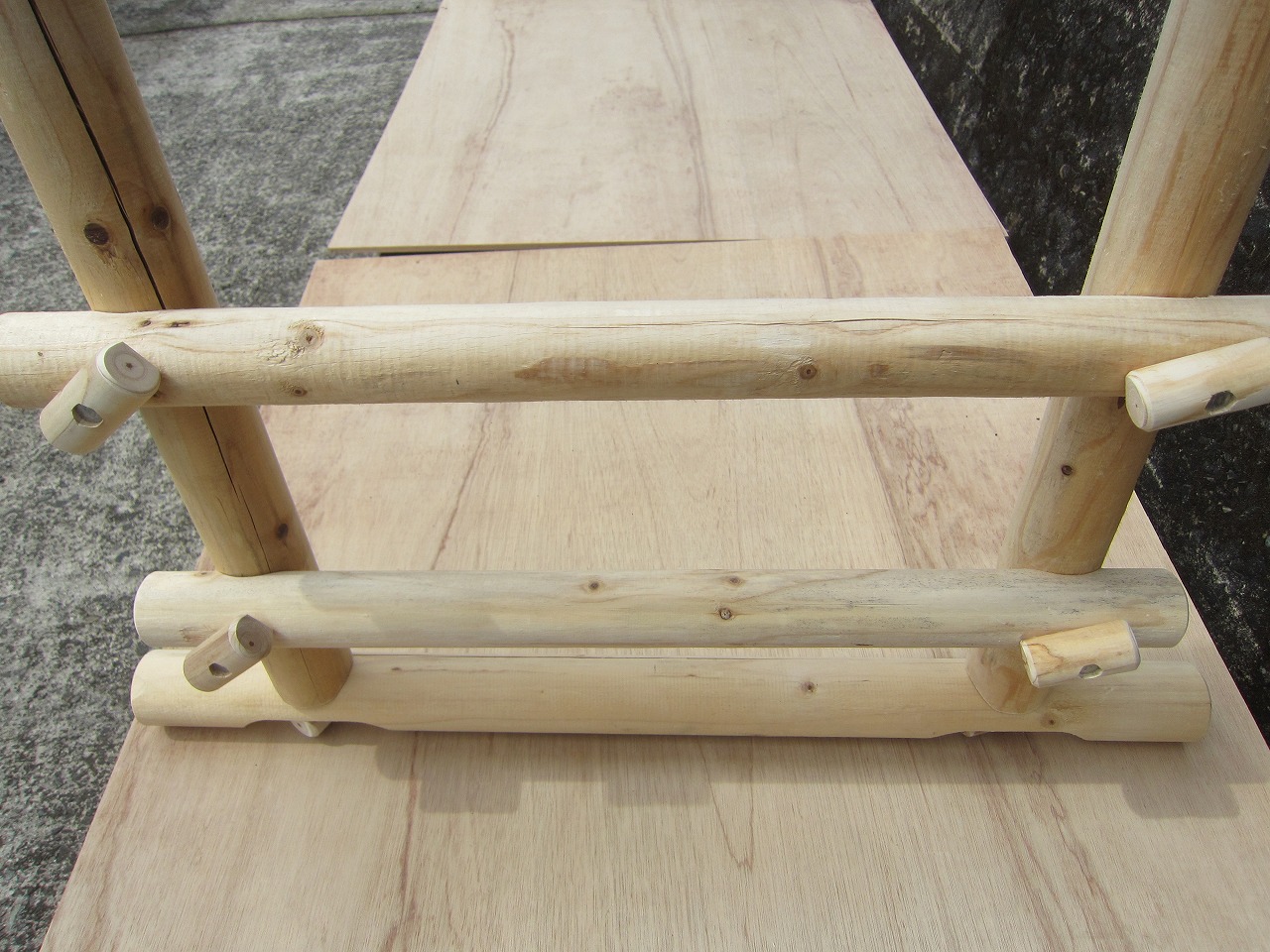

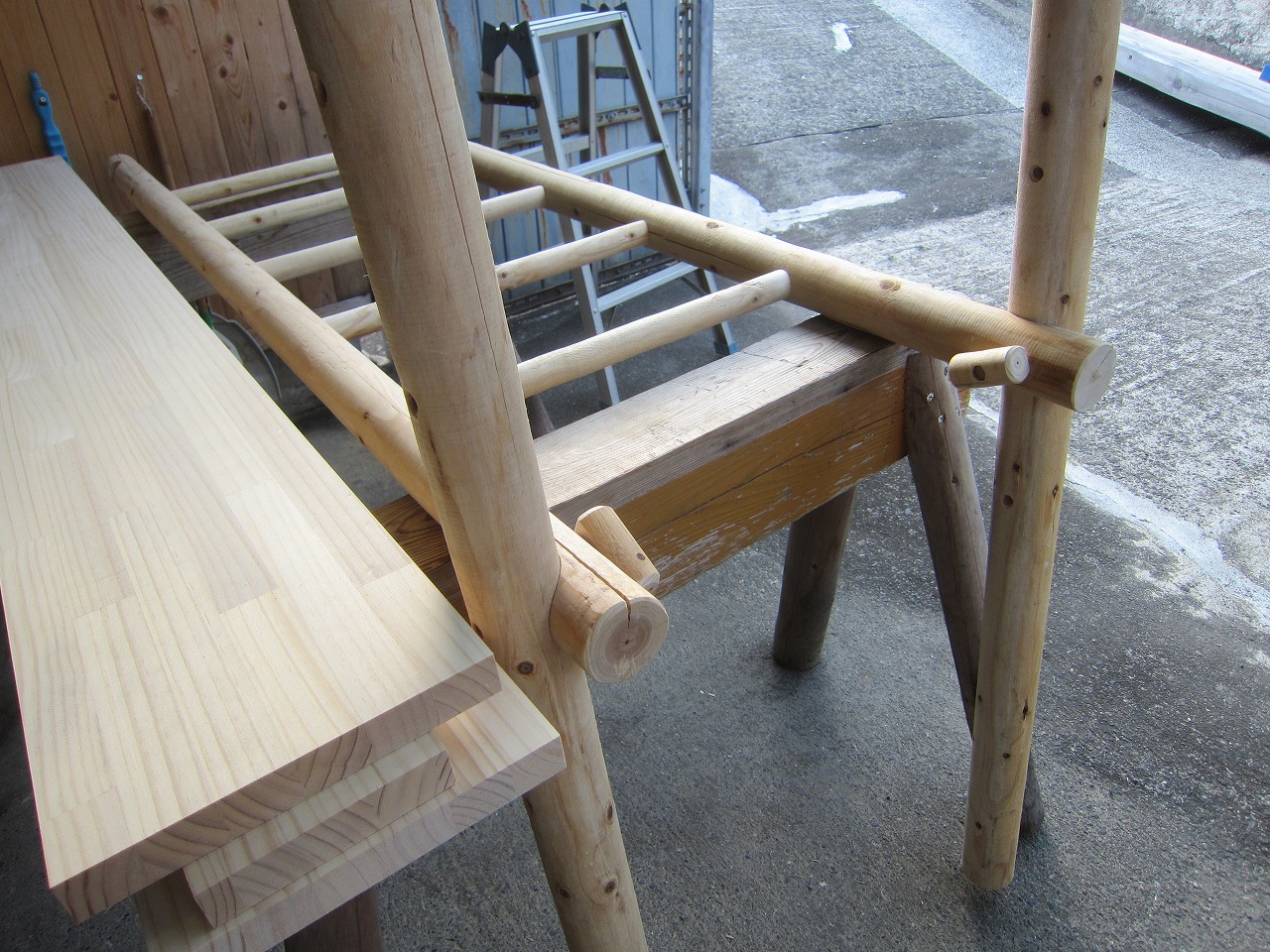

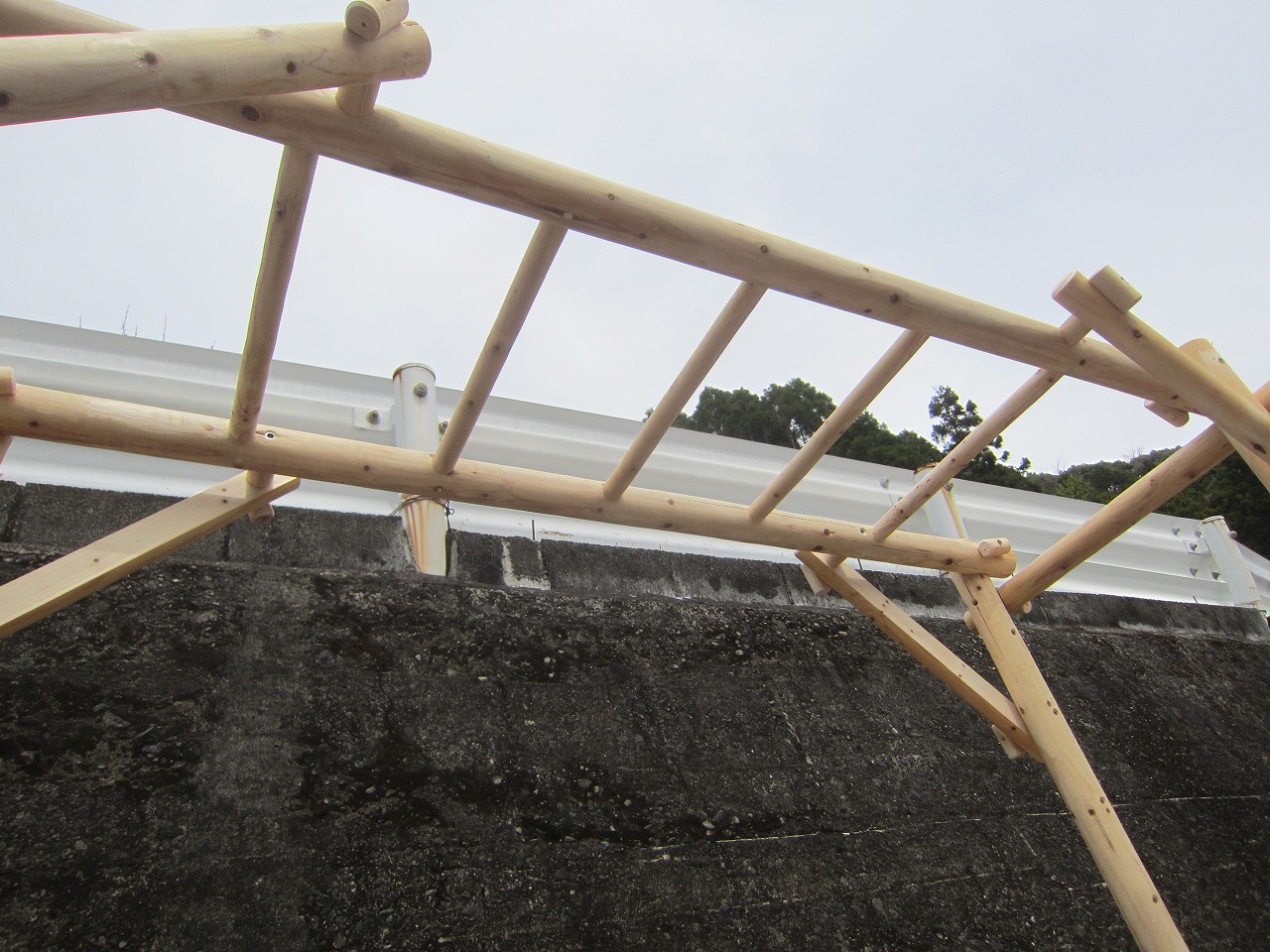

どんな感じになるか、直径３０ｍｍの握り棒を梁に組み込んでみました。
握り棒間隔は２５０ｍｍの５本仕様となります。

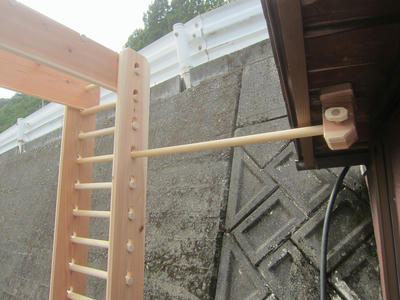

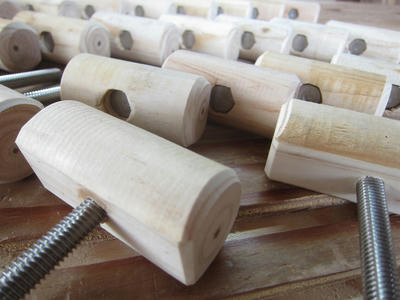

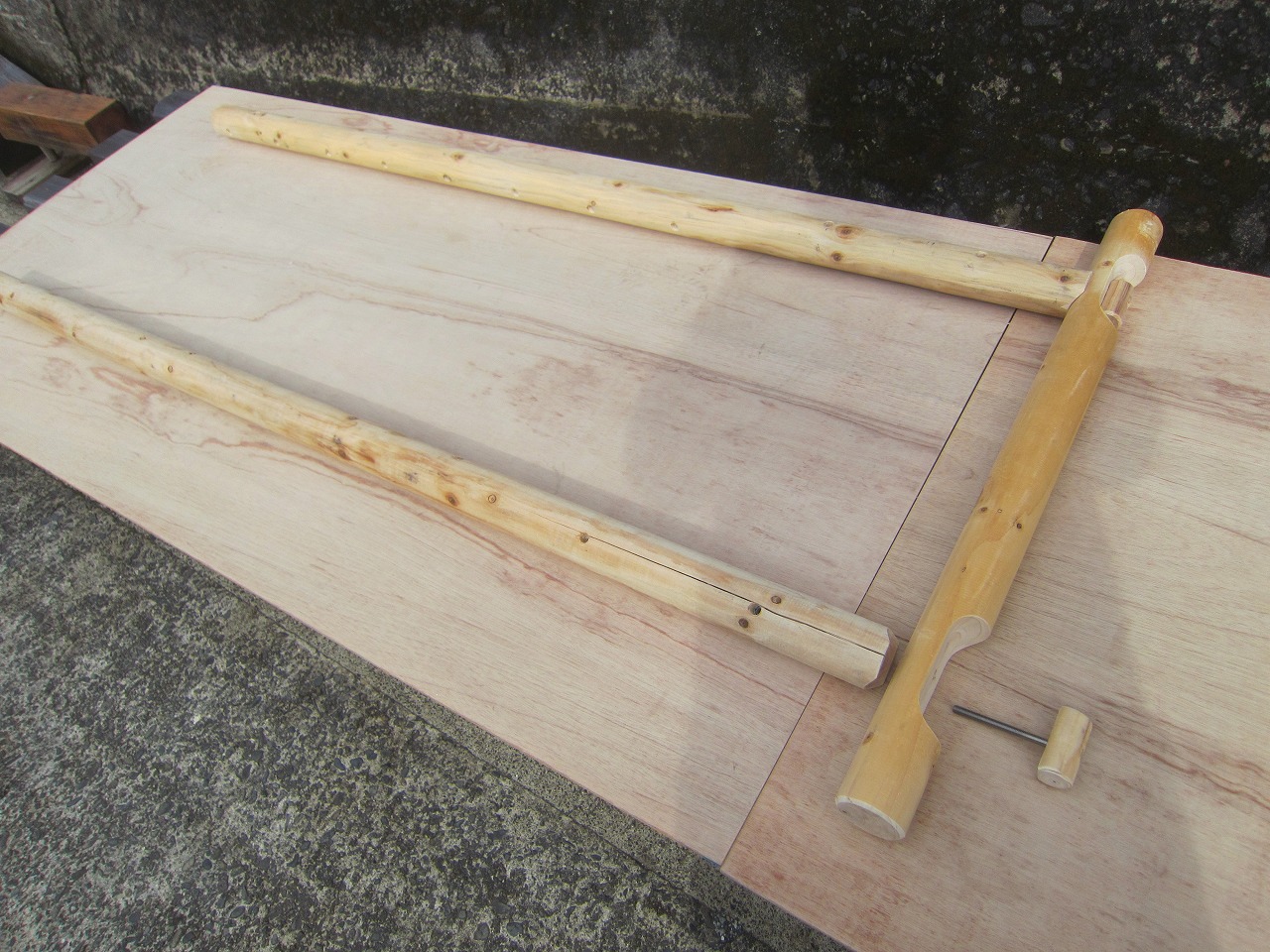

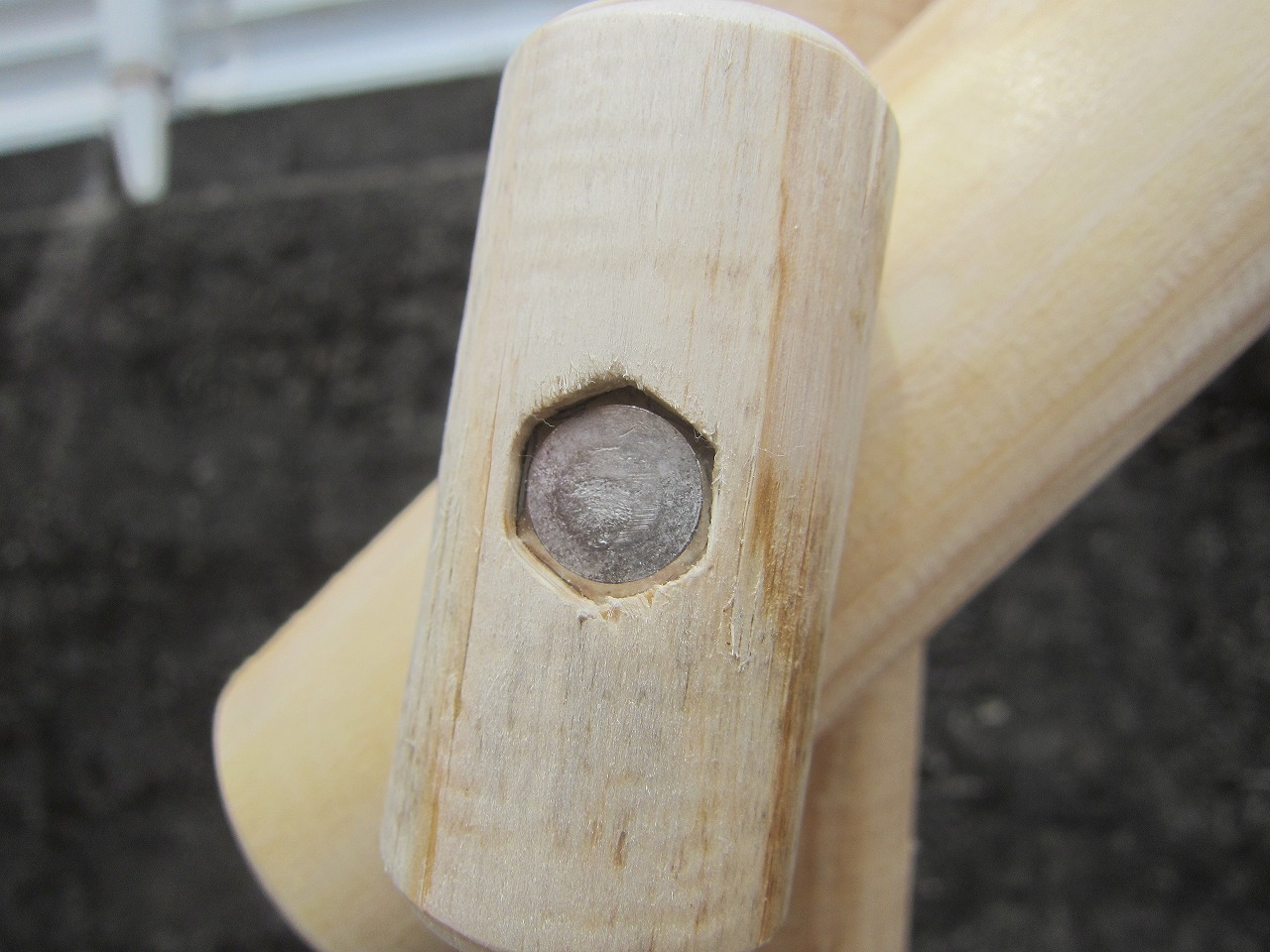

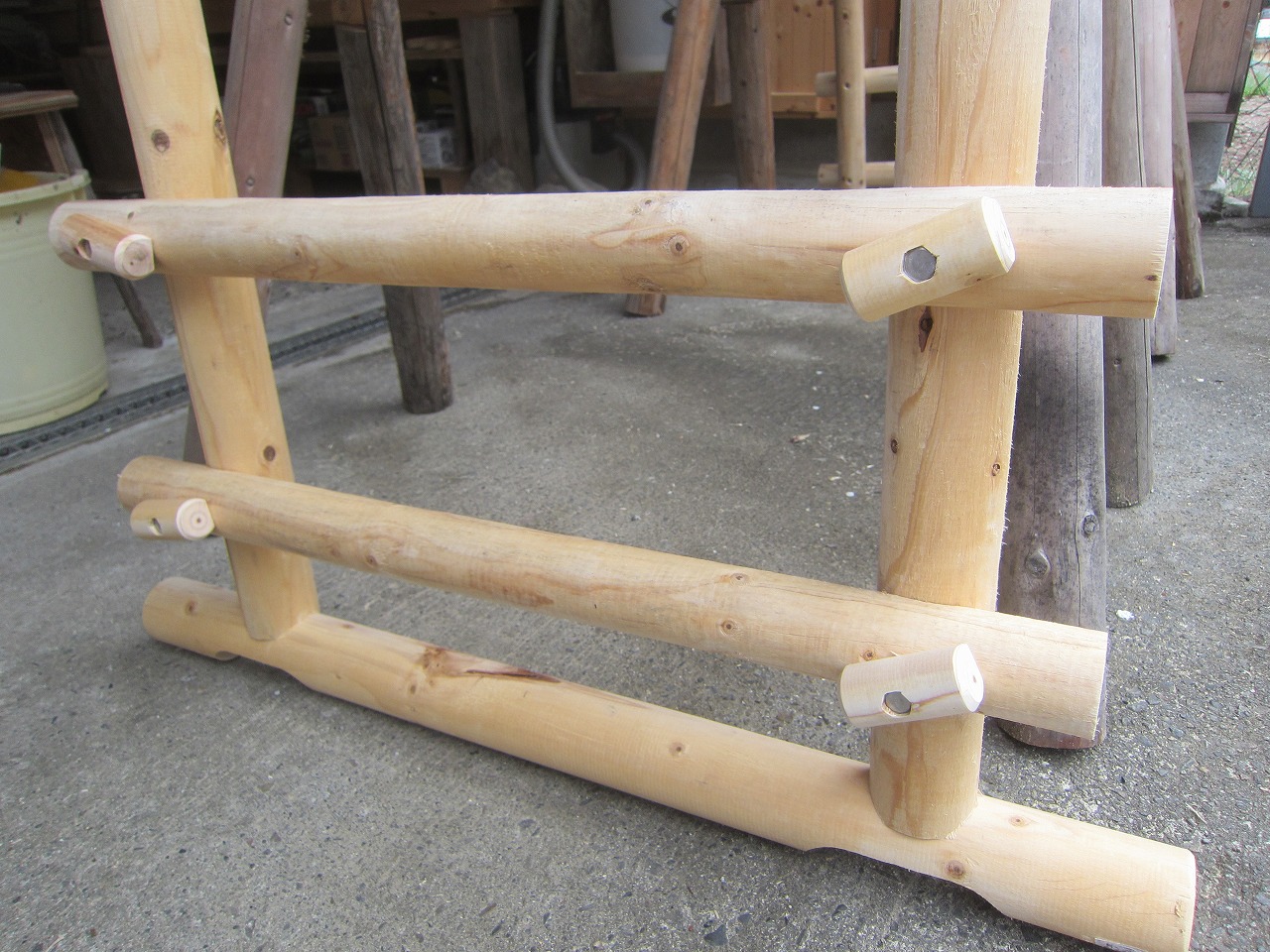

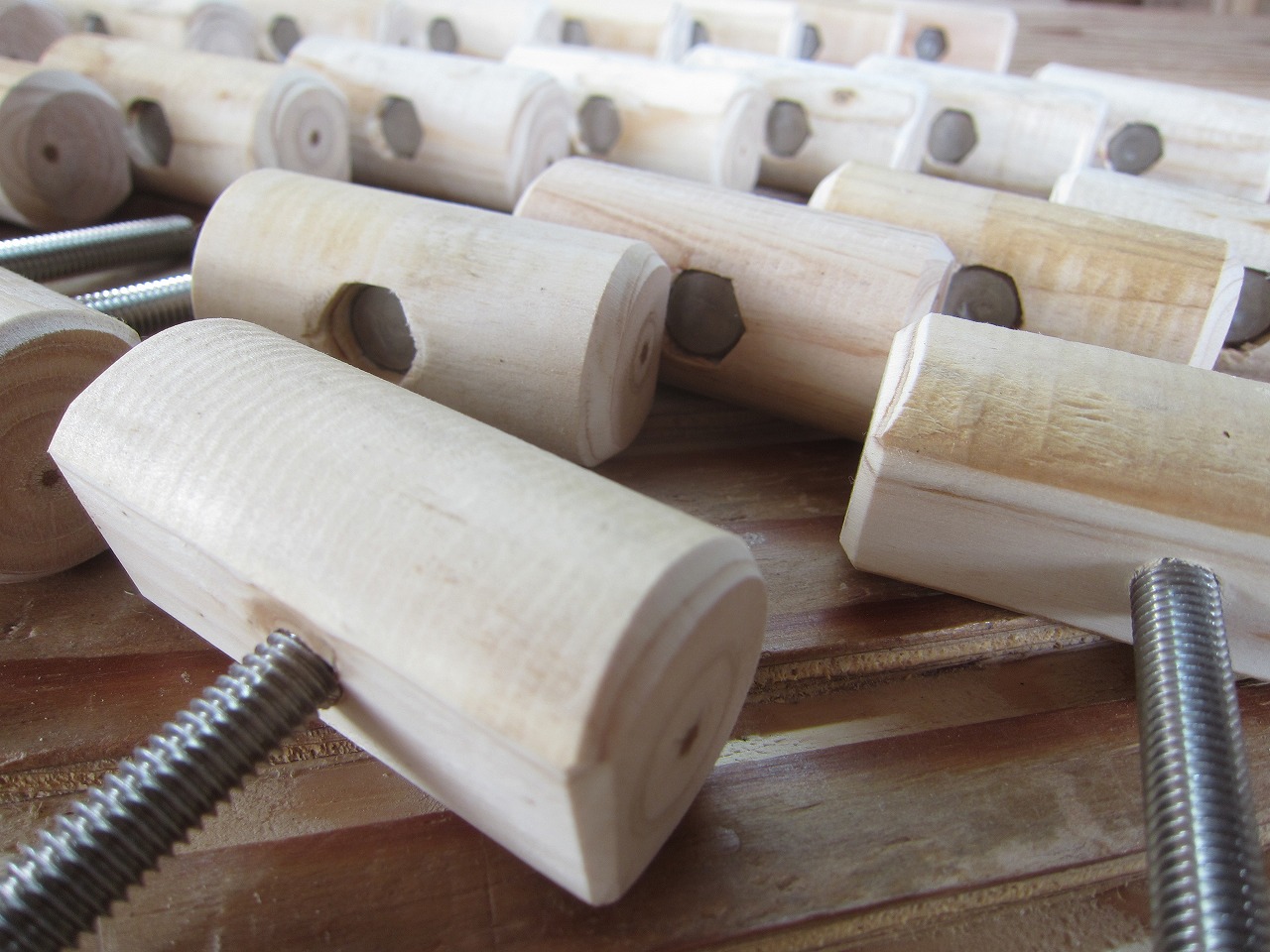

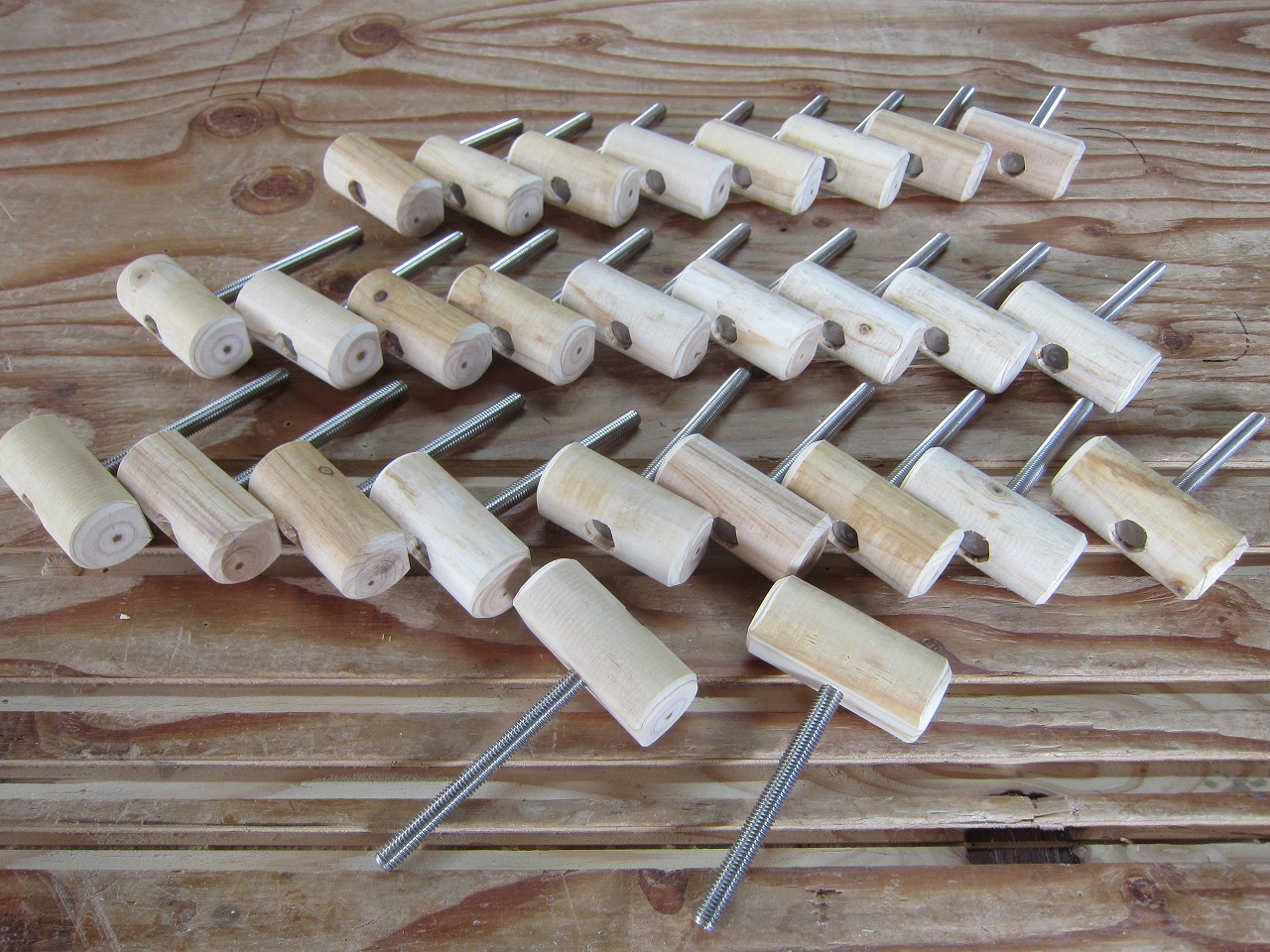

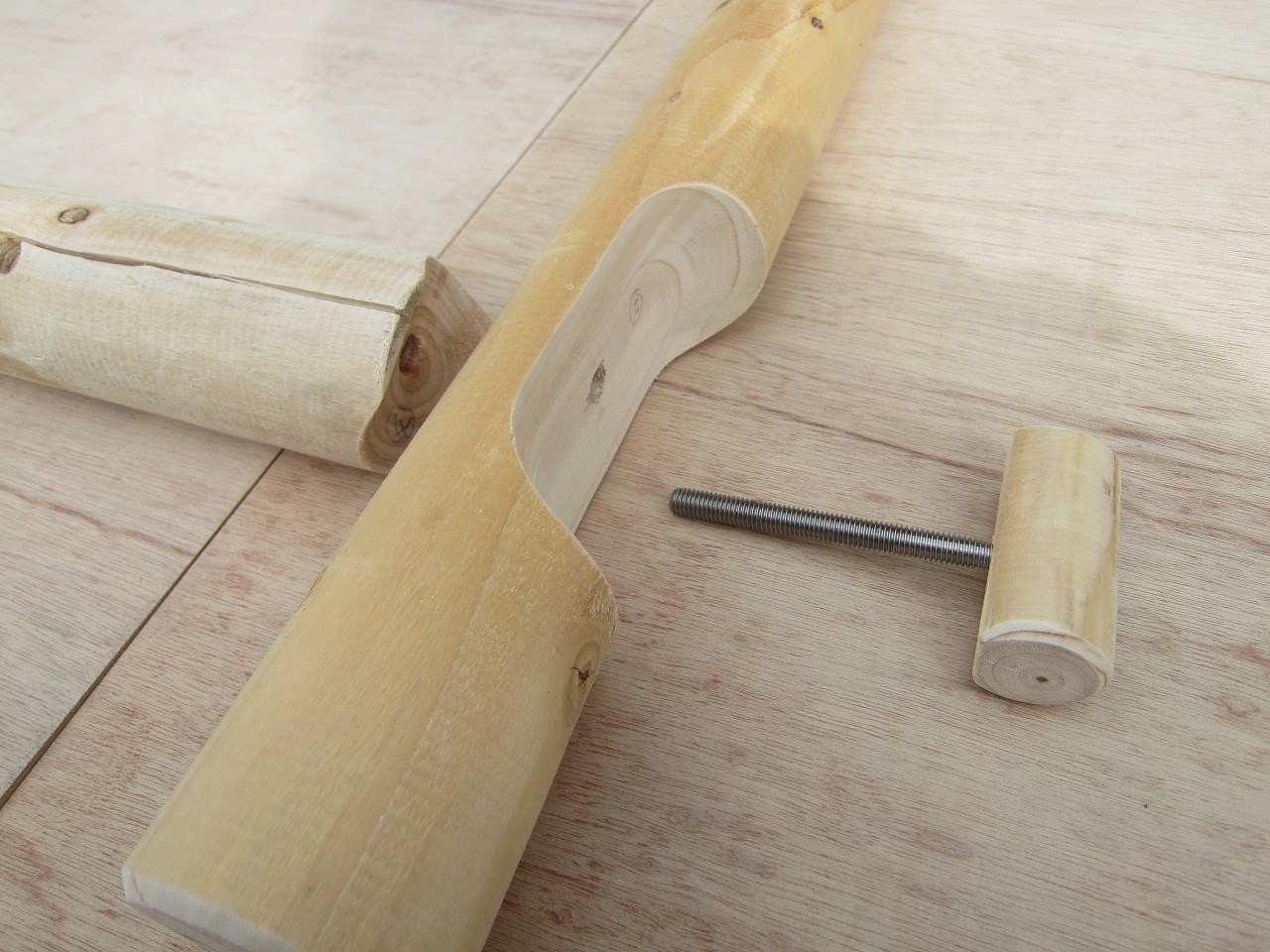

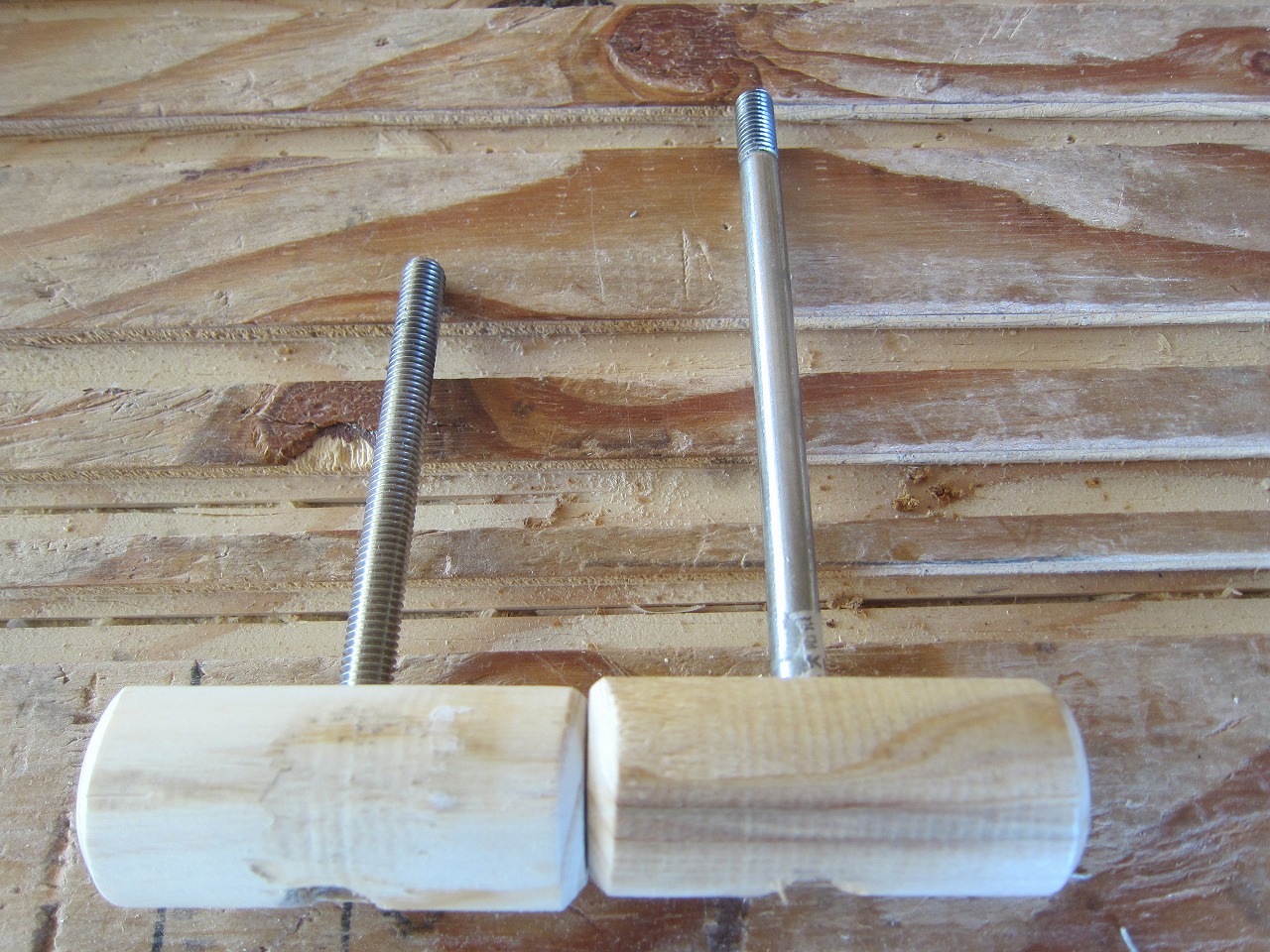

こちらは組み立て用ボルトセットのノブ（取っ手）です。

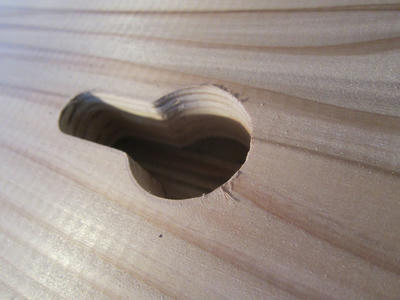

一寸前までは六角のセンターに直径８ｍｍの穴を開けることがとても難しいものでした。

屋外設置型うんてい（ガンホー）製作開始！！

丸太（杭）を使った屋外うんていの製作に掛かりました。
可能な限りシンプルに且つお洒落に出来上がれば良いですね。

自分用屋外うんていの製作４ （完成）

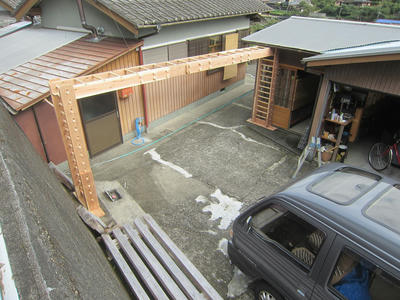

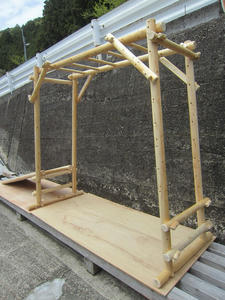

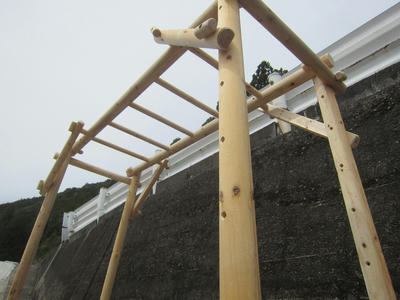

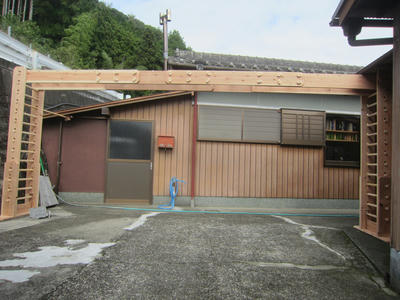

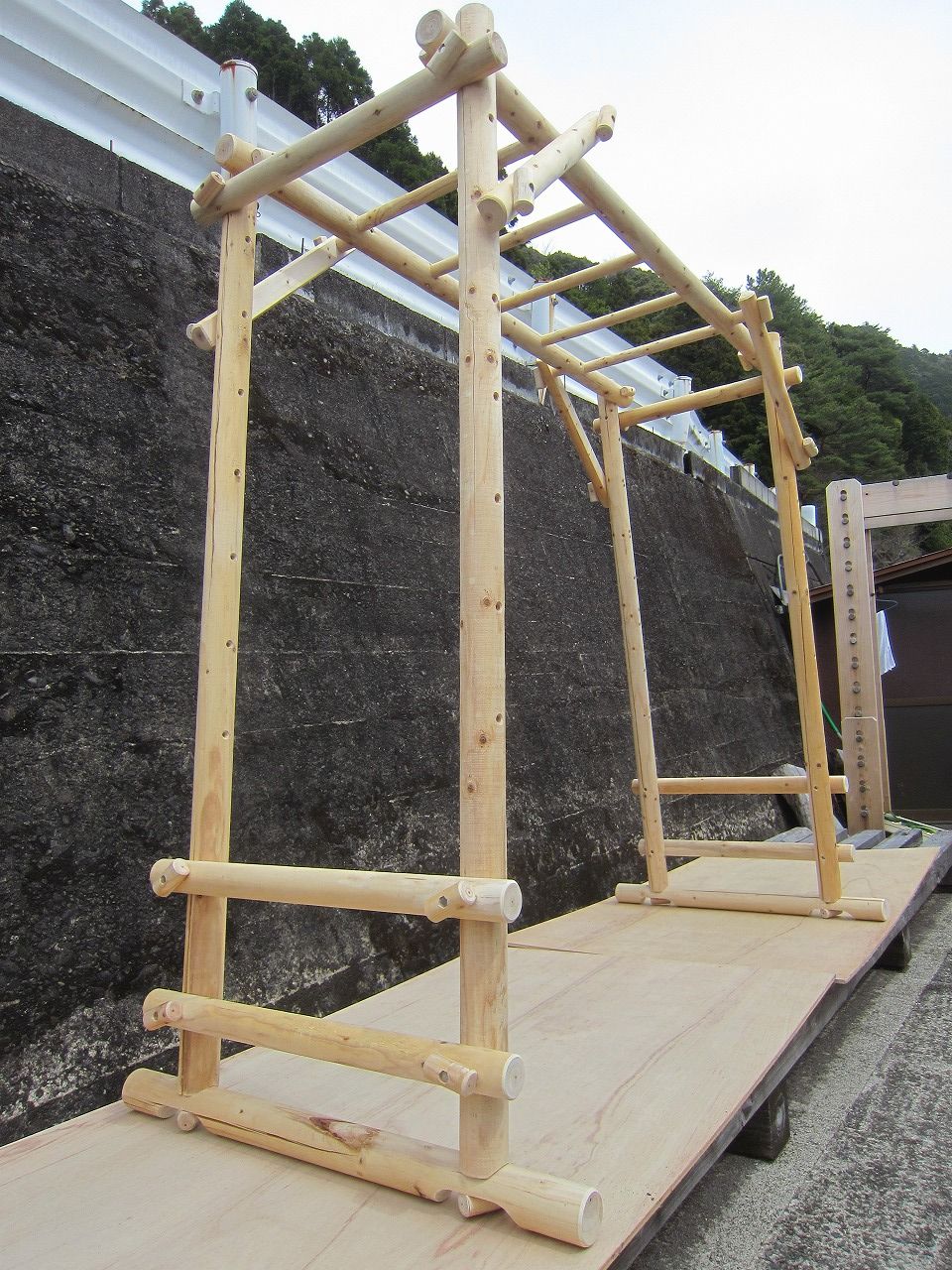

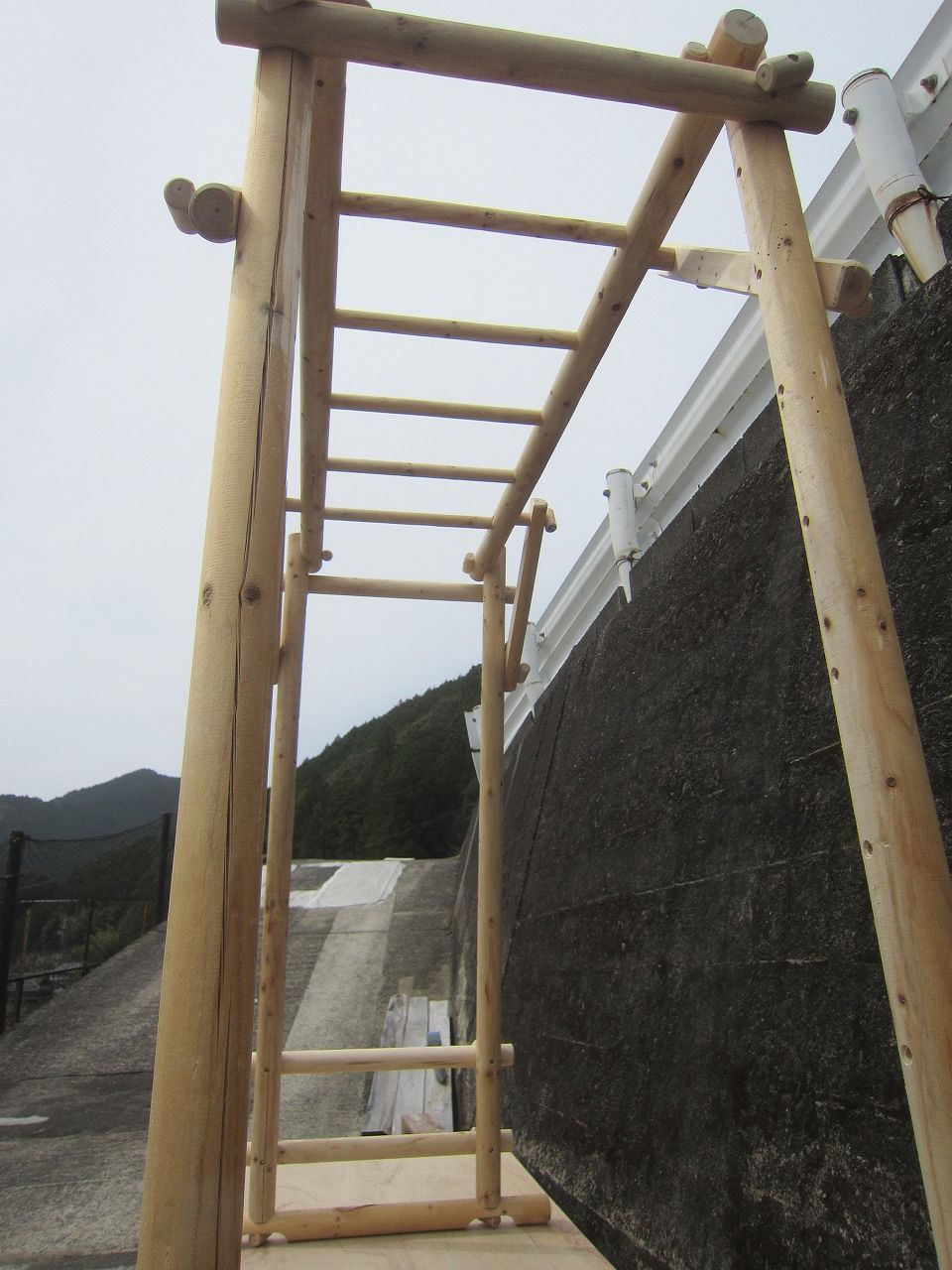

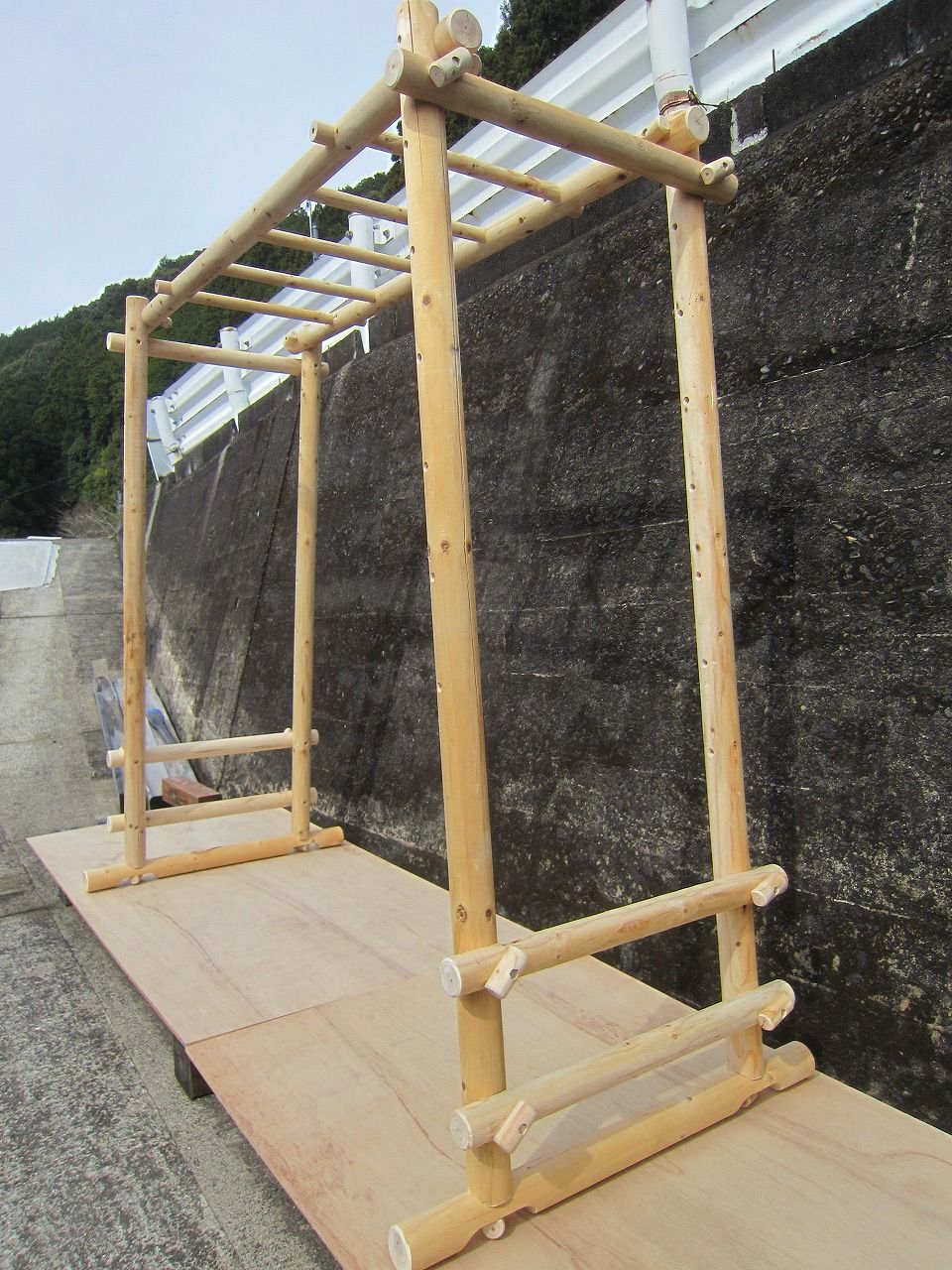

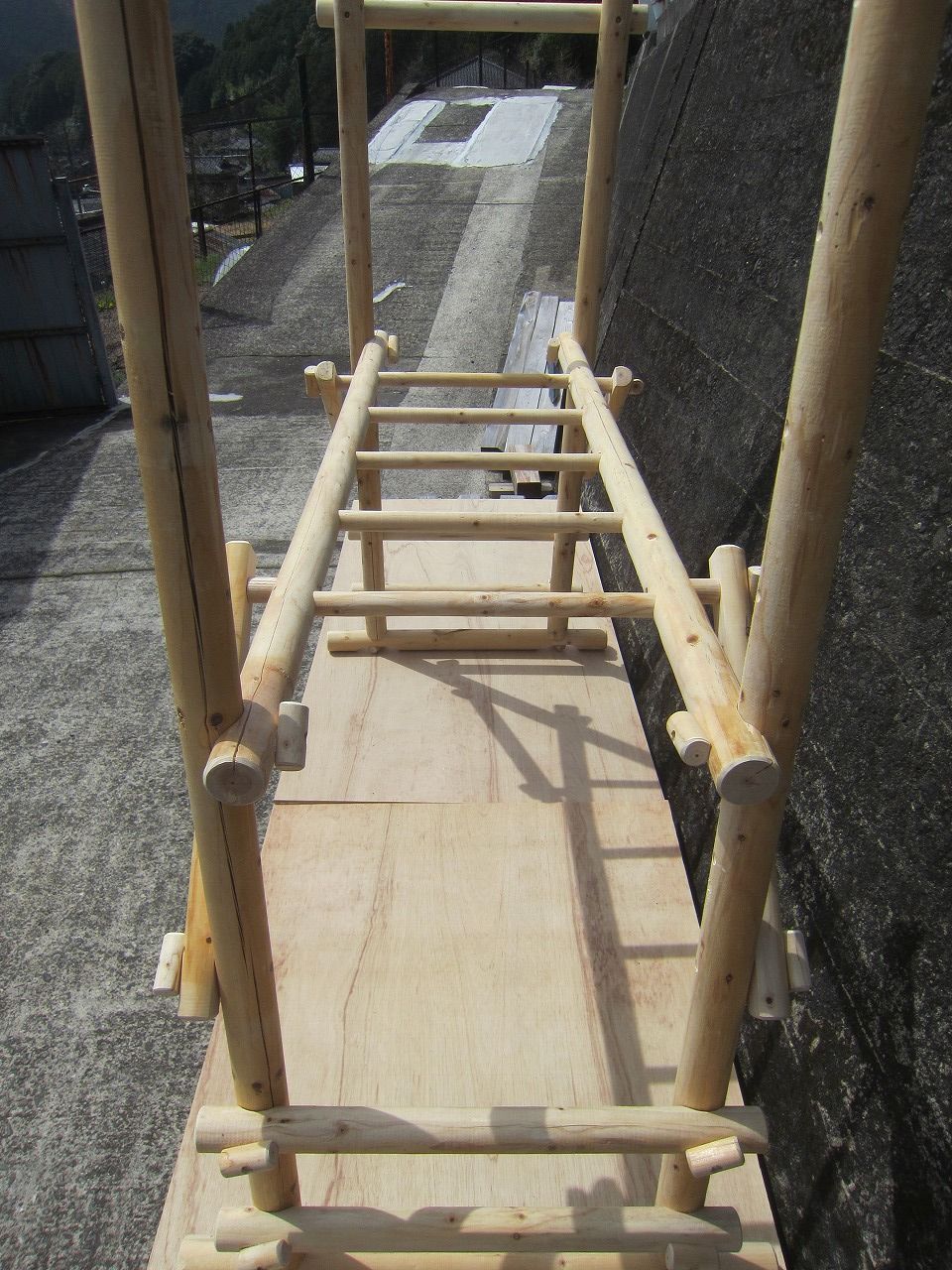

出来上がりました。
昨日は梁を連結したところで雨にたたかれ、仕方ないので一晩中雨ざらしにしたところ丸棒が太ってしまい、今朝は少々しんどい組み立て作業となりました。３２ｍｍの丸棒が３３ｍｍになっていました。

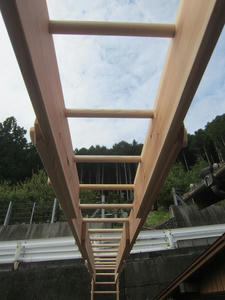

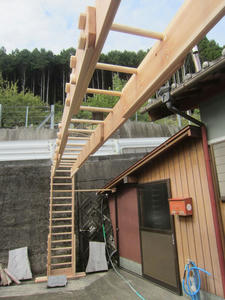

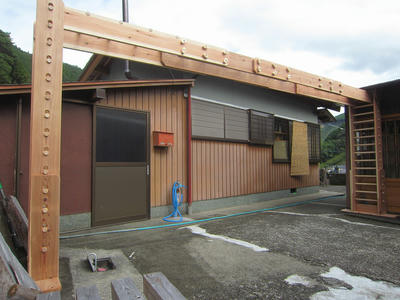

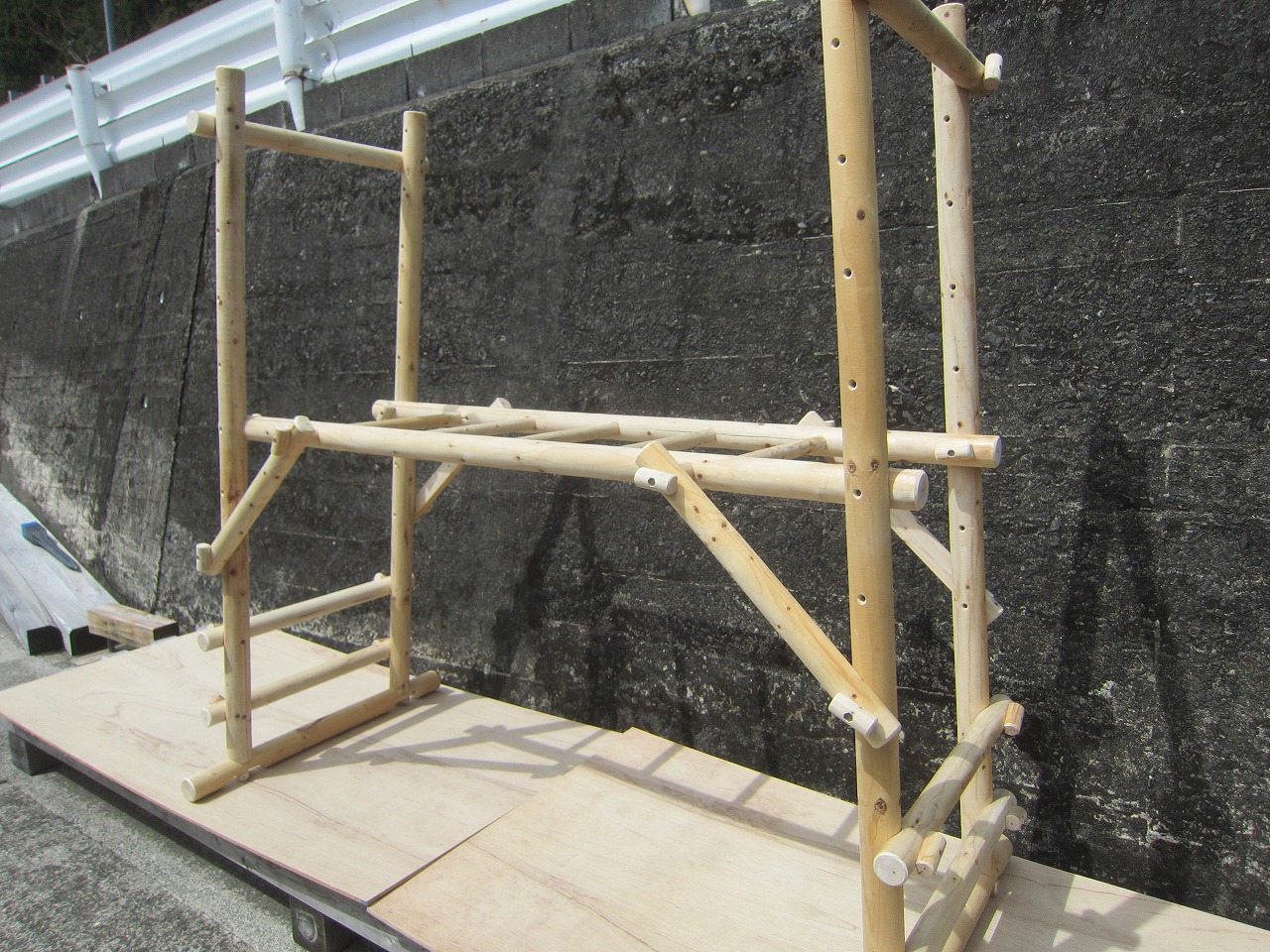

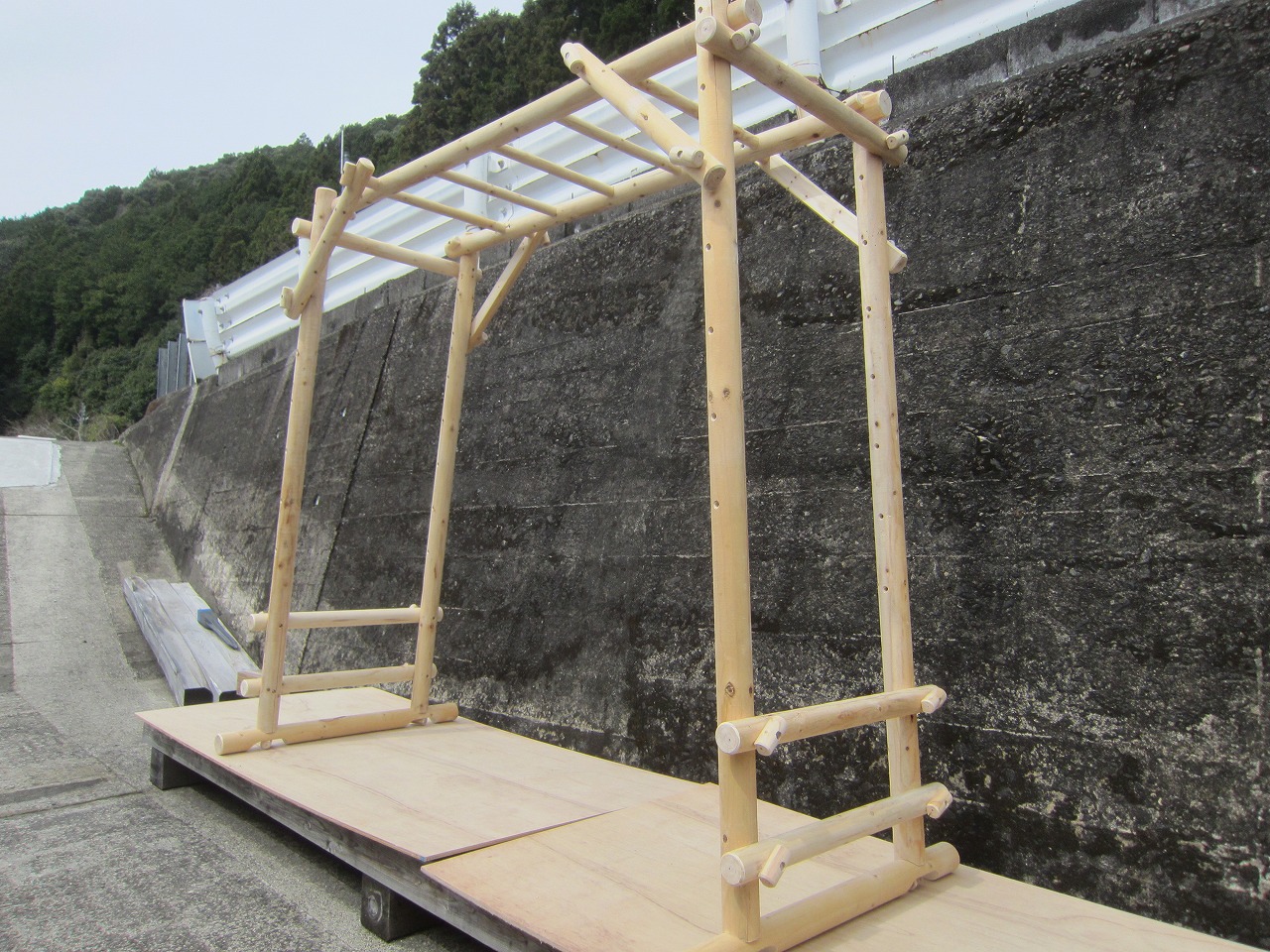

全長５６２０ｍｍ、高さ２２５０ｍｍの自分用トレーニングマシンの完成です。
耐荷重量、耐久性ともに未知数ですが、これから毎日好きなときに好きな時間遊び、トレーニングできる夢のような環境です。子供のときにこれがあればどんなに幸せだったろうか、、、。

ギラギラ太陽に焼かれ、風雨にさらされ、四季ごとの様々な環境に耐え、体重８０ｋｇの過酷な使用に耐えてくれれば、いつかきっと素晴らしい屋外うんてい２号機が出来上がることでしょう。

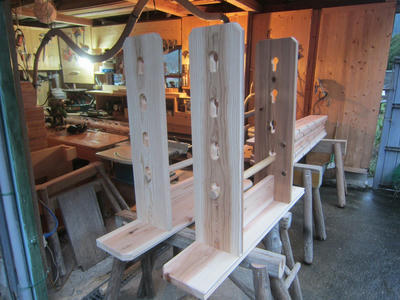

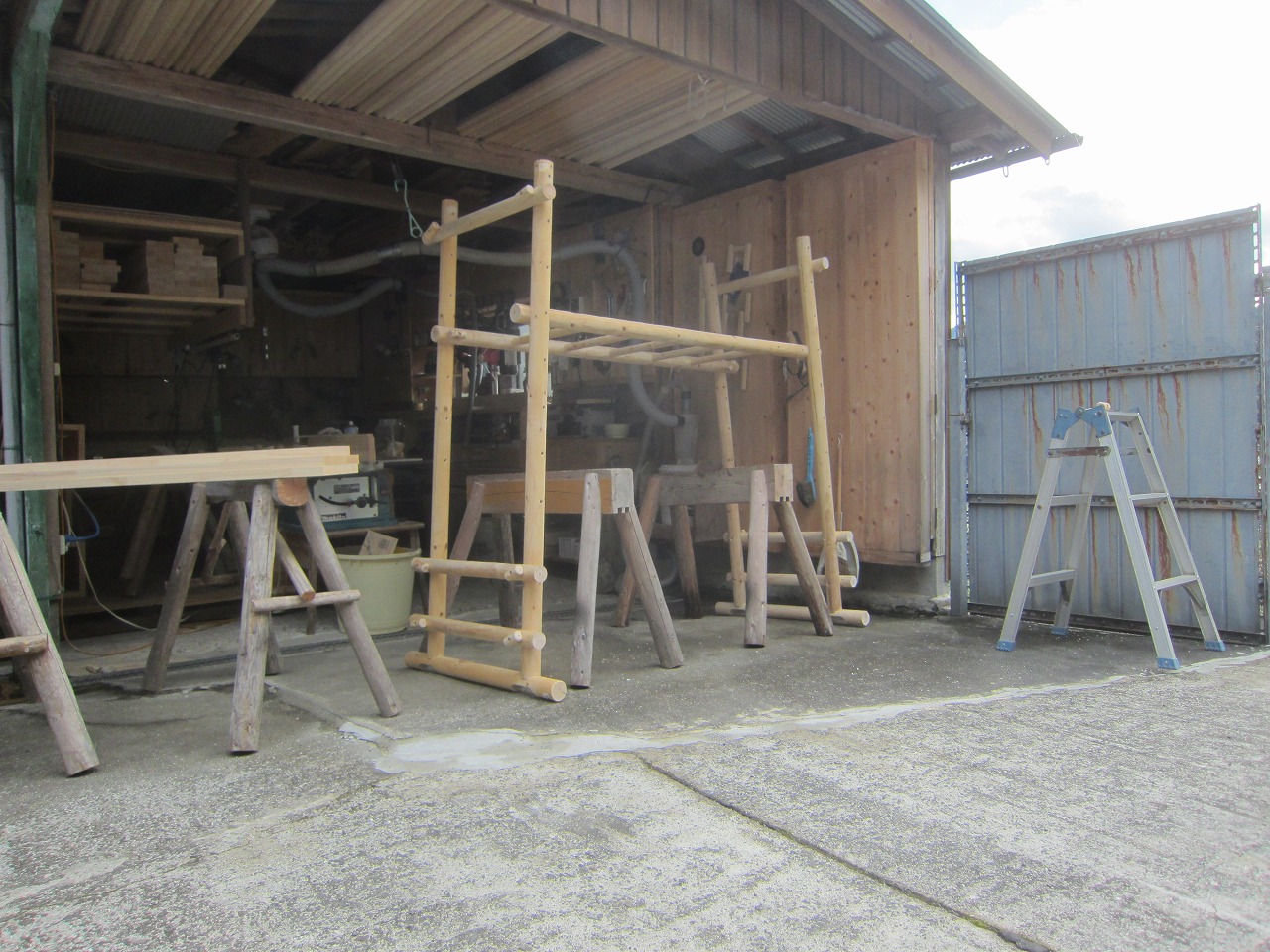

自分用屋外うんていの製作３

前回の続きです。

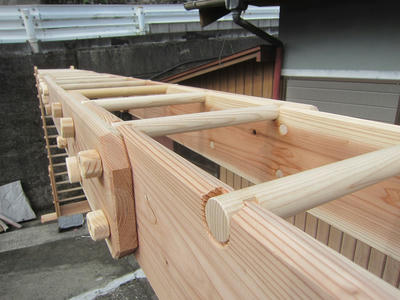

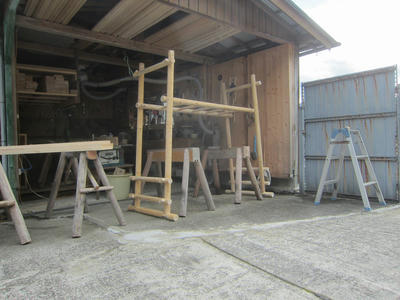

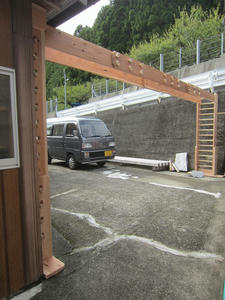

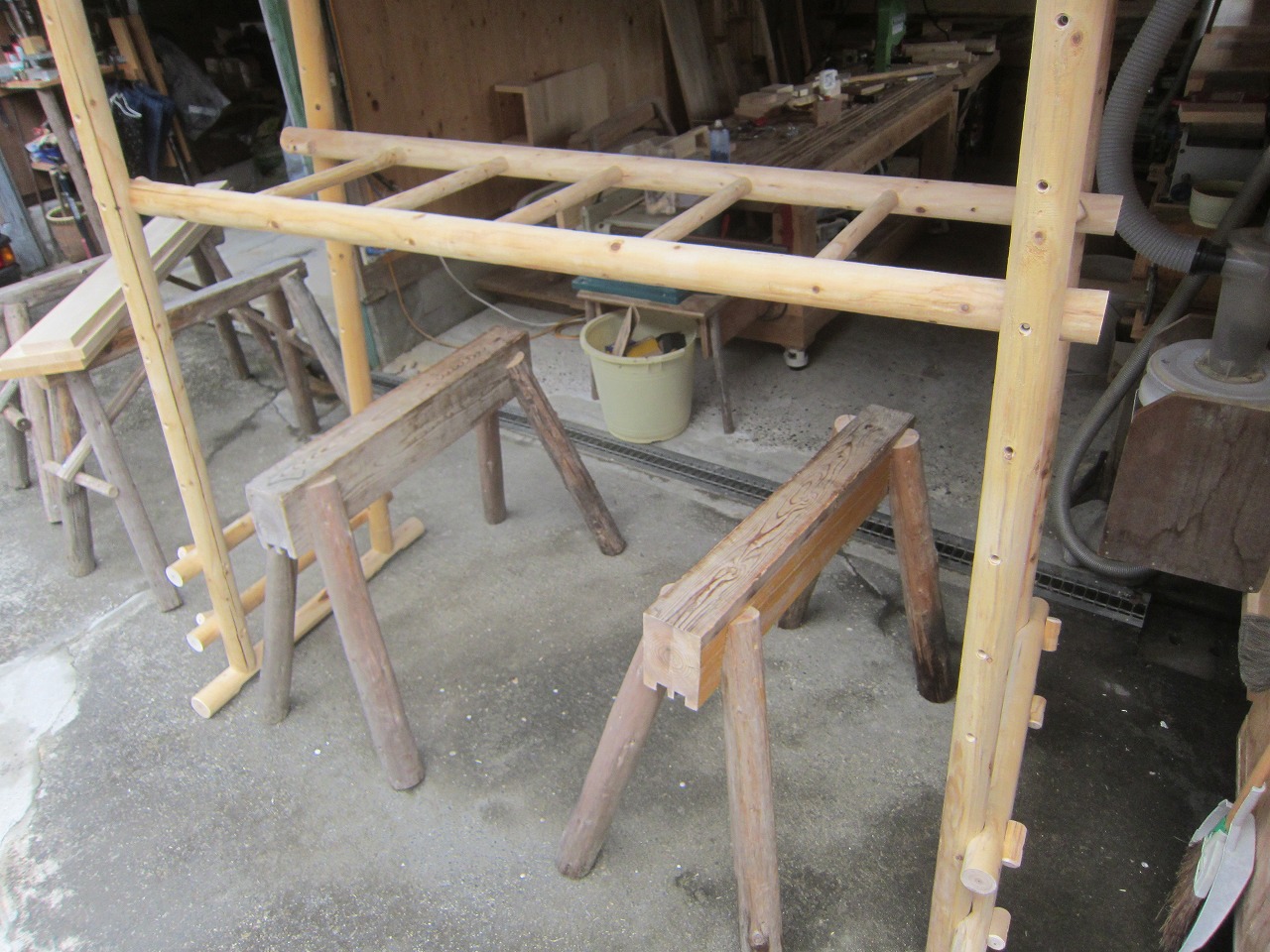

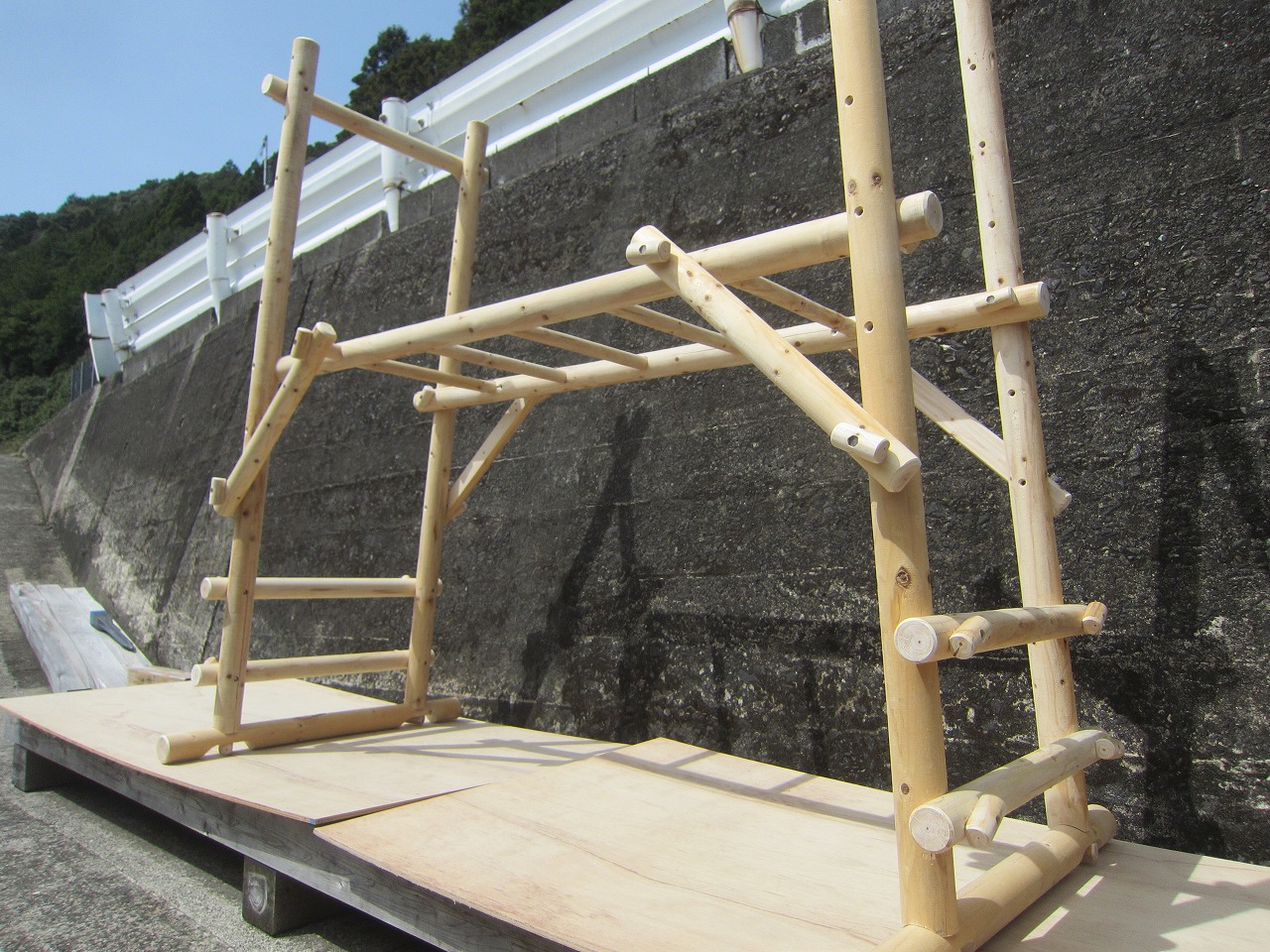

基本構造はパラレルうんていということになりますが、屋外常時設置で風雨にさらされる運命にあるため、細かい部分の仕上げは正直荒いです。それでも、常に人目につく場所に置くのであまり見っとも無い作りにも出来ず、手間と強度と見た目のジレンマを抱えつつ取りあえずは柱ユニットが出来上がりました。握り棒位置は生涯仕様よりやや低い２３００ｍｍの高さになる予定。

◎続く

自分用屋外うんていの製作２

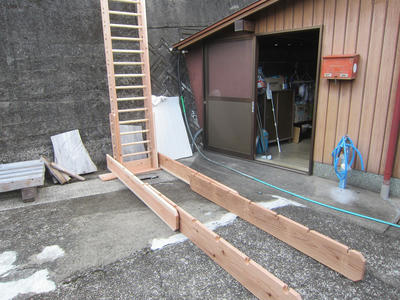

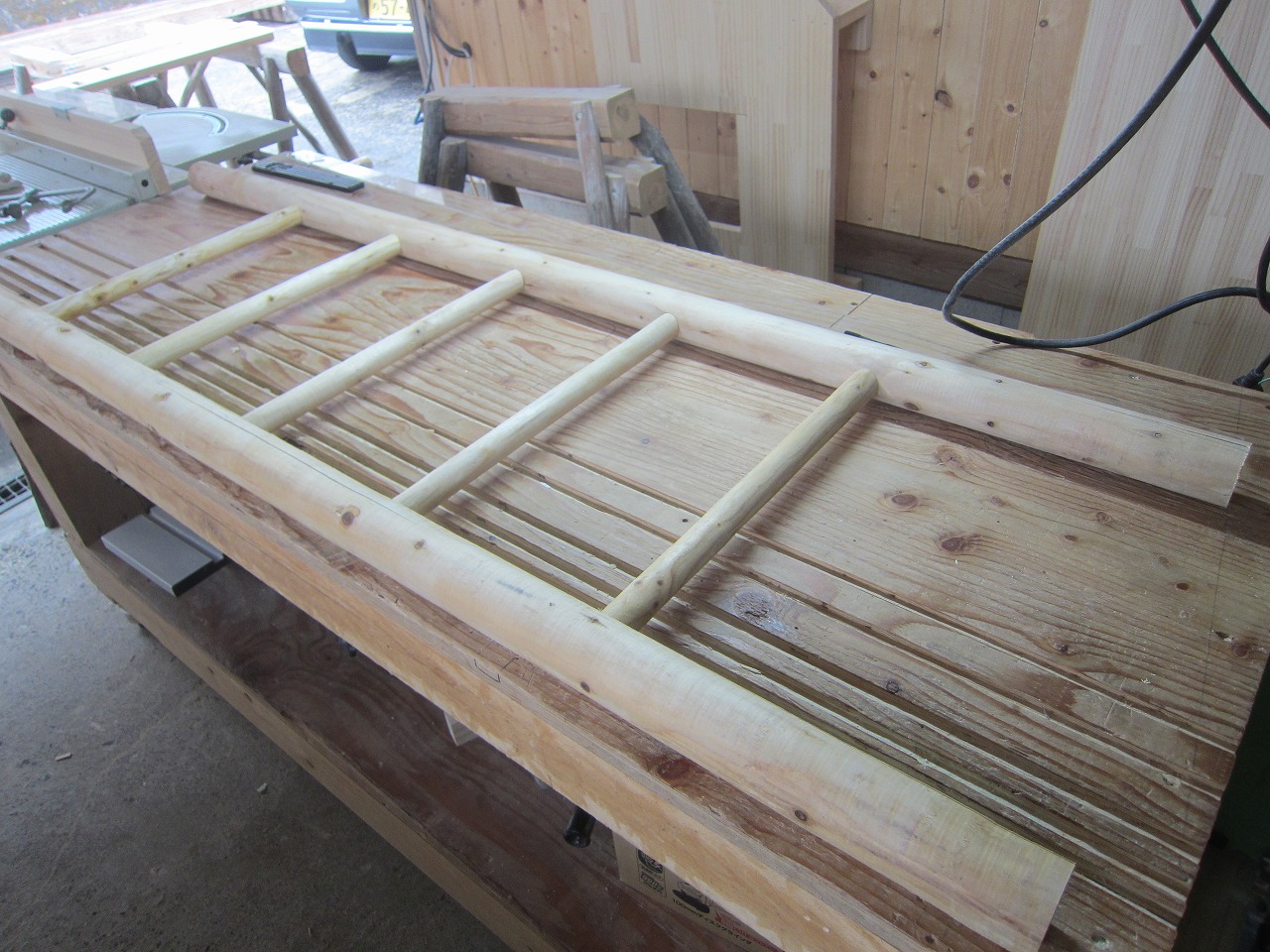

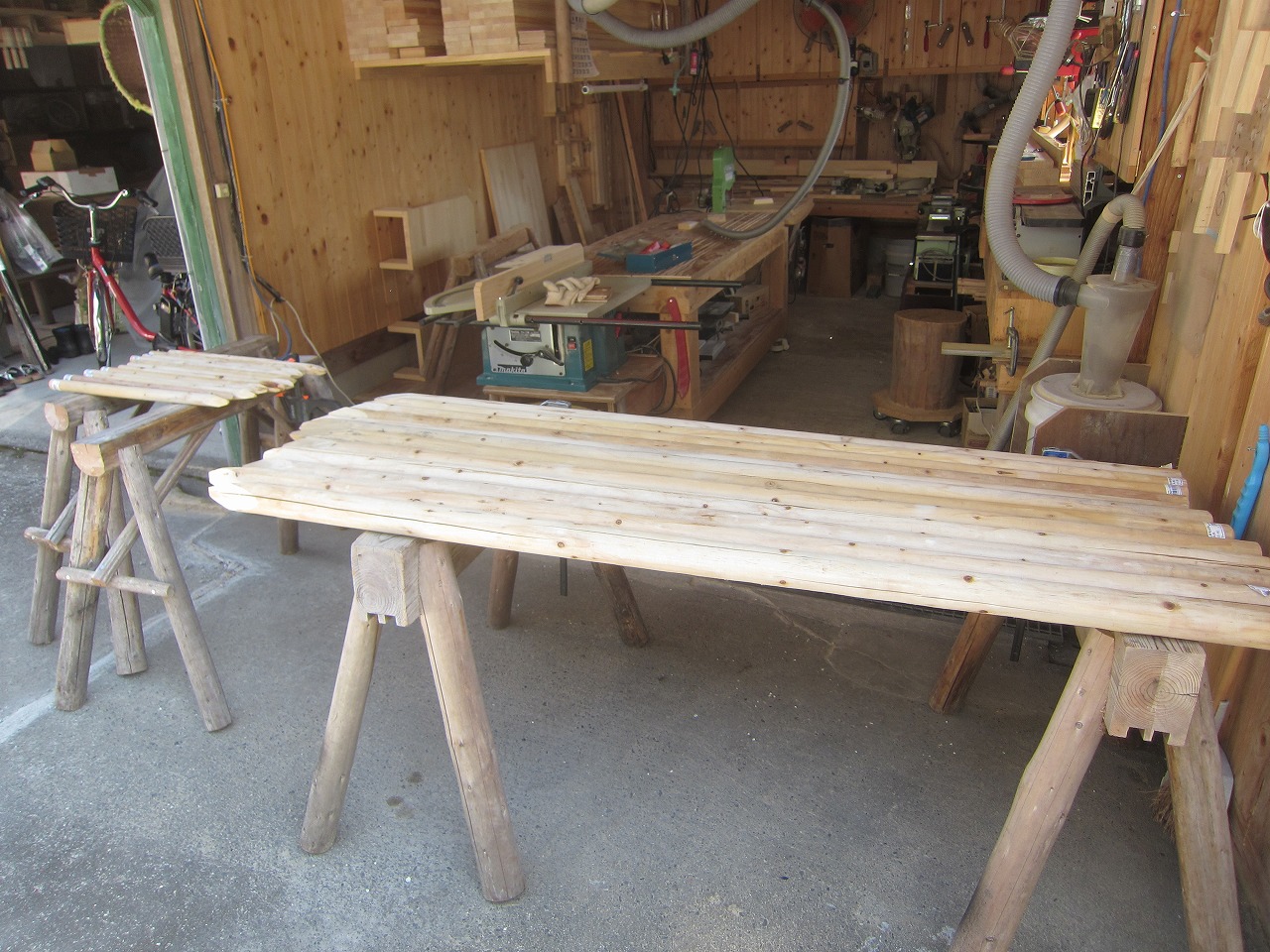

屋外うんてい製作２回目となります。実働は３日目。
自分用でそこそこ適当に作れるのですが、やはり一点物製作は時間が掛かります。
今回の材料は厚みが３０ｍｍあり、２５ｍｍ用に作ったテンプレート（定規）を何とか使い回しての作業ということもあり、通常の２．５～３倍の時間を喰らいそうです。

まぁそれでも今回の作業は運動不足解消目的だけでなく、次回作（本格ろくぼく）の前哨戦の意味合いもあります。

自分用屋外うんていの製作１

幸か不幸か製作スケジュールに作業が追いついてしまい、ただ今失業生活中です。
作業に追われることがなくなり自由で良いのですが、時間を無駄にはできないので、頭の片隅に眠っていたアイデアをひたすら具現化中の毎日です。

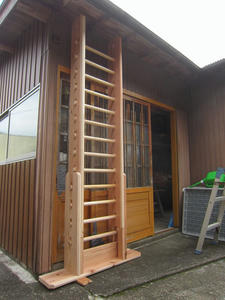

クラブうんてい２０２２、パラレルうんていロングが無事完成し、本日より自分用のトレーニングマシンとなる屋外うんていの製作に取り掛かりました。
常用設置の雨ざらし状態になるので、今回は腐りにくい杉の無垢材を使います。

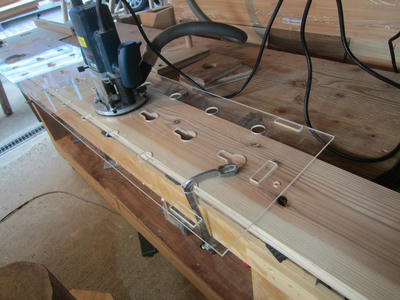

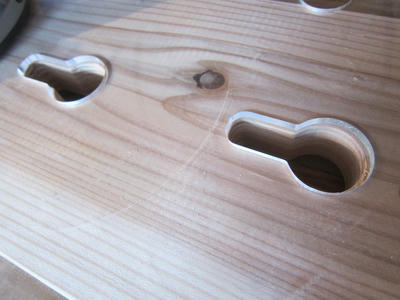

穴掘り用のアクリル板テンプレートも新たに作るのは大変なので、土台はカスケード用。柱はロジック用、梁はパラレルうんてい用を工夫して利用します。

しかし、杉はとても柔らかく穴掘りが楽チン楽チン、冗談のようにらくちんです♪

◎次回へ
