野外うんていガンホー完成♪♪

野外うんていガンホーが出来上がりました。
この手のものは柱を土中に埋め込んで設置するものですが、こいつは組み立て式です。
屋外に放置されたまま雨風をしのぐために、材料は杭を使っています。
土の中にハンマーで打ち込まれる役目の芯持ちの一本モノの杭は割れがあっても、強度は抜群です。
それでは組み立てます。

①ステンレスボルトセットを使って柱に土台を組み付けます。


②全てのボルトはガタツキがない程度に軽く締め付け、うんていが組み上がってから締め増しします。

③同様に柱用丸太を３本づつ取り付けます。

④梁ユニットと２台の柱ユニットが出来上がりました。
※梁は組み立て済みです。

⑤梁と柱をボルトで繋ぎます。
※組み上がると柱ユニットは若干足元が開き気味になるので、組む方向に気をつけてください。

⑥４本の筋交いをボルトで取り付ければ組み付けは終わりです。
※その後、本体をギシギシと揺らせながら、緩んだボルトを全て締め増ししていきます。

丸太の芯に長さ２０ｍｍの袋ナットを捩じ込んでいるので、どの方向からでもボルトが通ります。

土台のボルトも組み立てたままで締め増しができます。

ステンレス８ｍｍボルトを使っています。

・長さ：１９７０ｍｍ
・高さ：１７００ｍｍ
・奥行き（土台幅）：８３０ｍｍ
・にぎり棒サイズ：直径３０ｍｍ（２５０ｍｍ間隔５本）
・にぎり棒の高さ調節：９００→１０５０→１２００→１３５０→１５００→１６５０ｍｍ
・柱用丸太の高さ：２００ｍｍ／４００ｍｍ
・耐荷重量：７８ｋｇ※ぶら下がるだけ
・対応年齢：１歳～小学中学年程度まで（体重５０ｋｇ程度まで）

梁の高さを一番低い９００mmに組んでみました。

梁にはビス穴処理のタル栓を打ち込んでいます。通常こちら側を下に向けて組んでください。

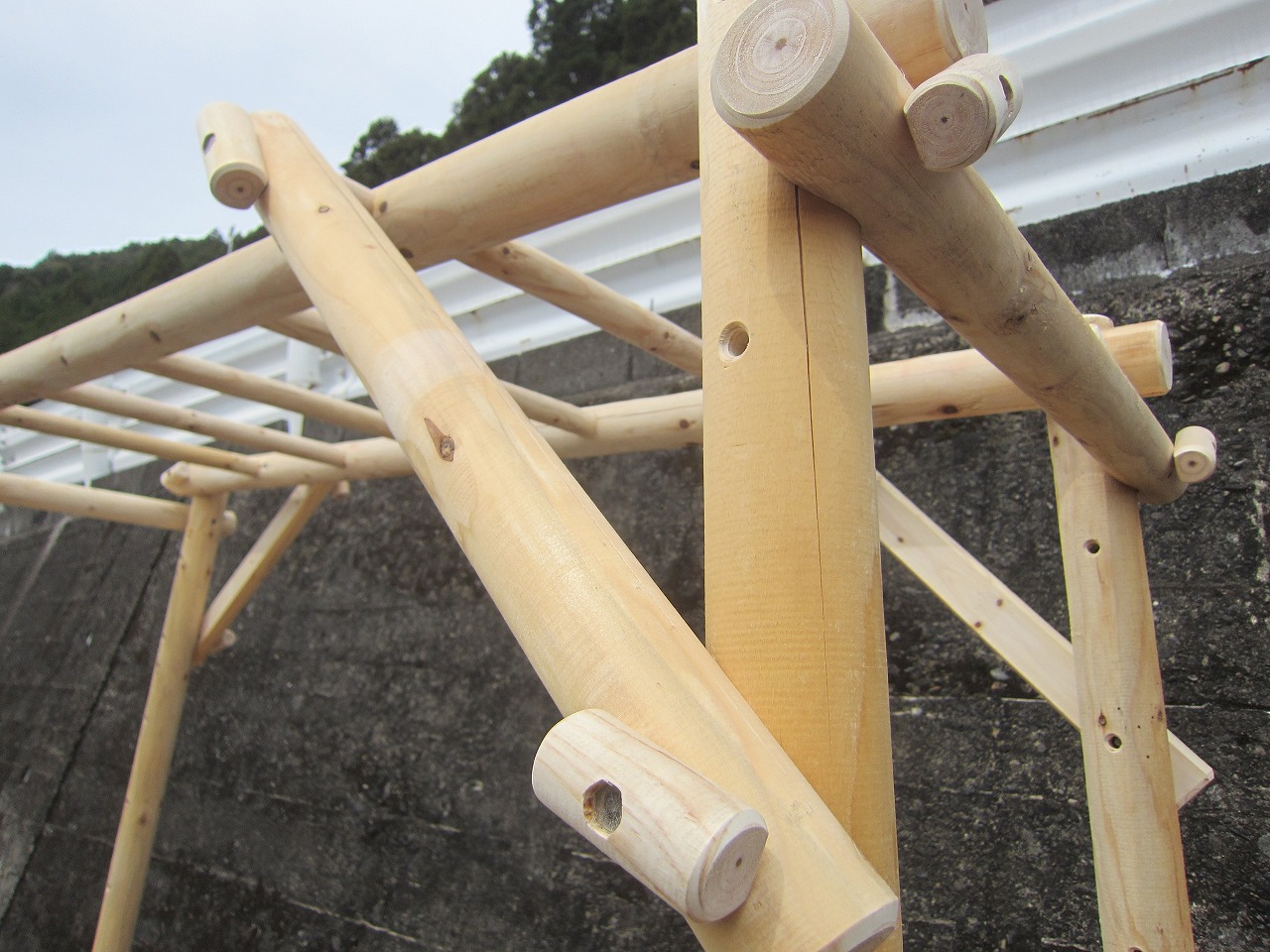

柱ユニットを取り付ける場所は、足を広げるために、やや斜めにえぐっています。

左のボルトセットは２４組。右は４組あり、長い方は筋交いの上部と梁を繋ぐためだけに使います。

（最後に）
丸太の組み込みは板材の様にはいきません。
丸太特有の反りやねじれだけでなく、どんなに精度を出そうとしても出る加工誤差も手伝って、おまけに天候にも強く影響される性質を持つ丸太ってやつは、出来れば男性に組んでいただきたいものです。それも要領の良い方。アナログ的な思考を持ちつつ、論理的でモノ作りが好きな方にお願いしたいですね。
