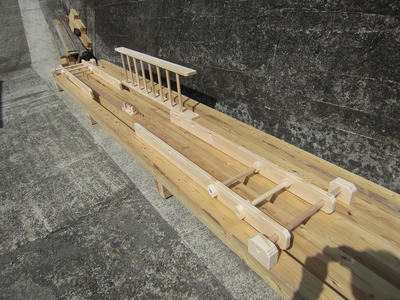

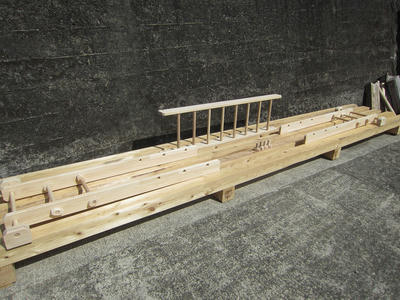

りとるとっぽの屋外撮影とチョイ組み立て説明

本日発送済みの（りとるとっぽ）、もうおなじみの蝶ねじタイプです。
組み立て手順の一例として役立ててください。

りとるとっぽのぷちアップデート

出来立てのりとるとっぽです。
りとるとっぽプラス同様に、木製ボルトを蝶ねじタイプに変更しています。

入門うんてい（りとるとっぽ）の完成

前回へ⇒ここ






《基本の組み立て方》
柱ユニットの丸棒にナットを取り付けます。
※りとるとっぽプラスは合計６セットになります。
※ナットは手で回し、最後の締め付けのみ木製レンチを使ってください。
最初からレンチを使うとネジ山を潰す可能性があります。

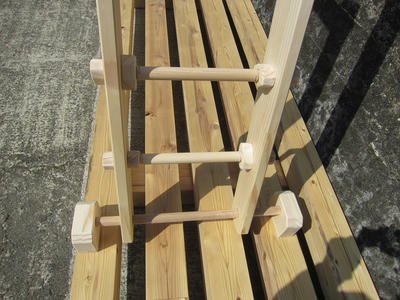

柱に通して外側からもナットをしめます。
※りとるとっぽプラスは３段になります。
※柱は左右対称に。

２セット組みます。外～外、約３３２～３３５ｍｍに調整します。
※丸棒の先端とナットが面一になります。

梁と連結します。
※梁と柱の向きに注意。

柱ユニット側がネジになっています。

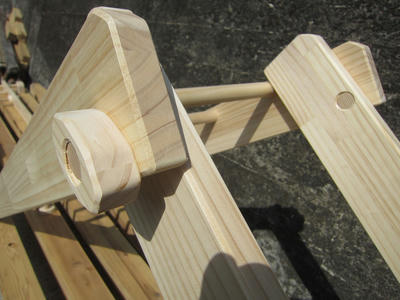

この手作りボルトで

外側からねじ込み、付属の木製レンチでしっかりと締め付けます。

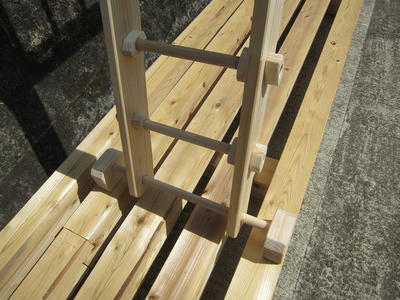

※柱の内側が握り棒に当たっている状態でなくてはいけません。

内側です。

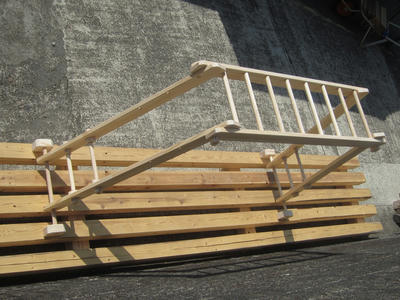

本体を立てて

土台を取りつけて

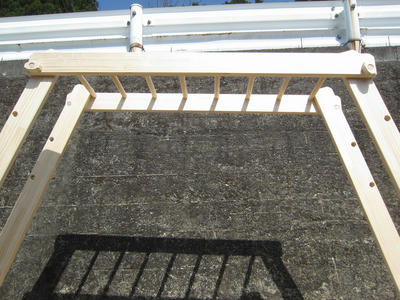

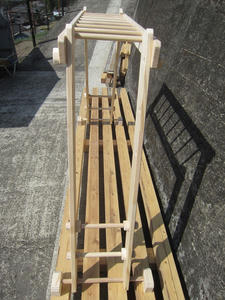

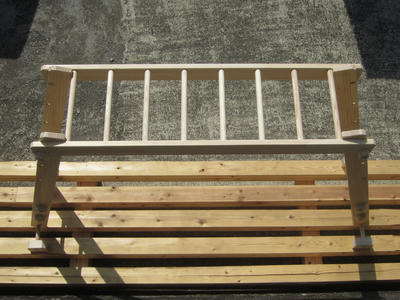

完成です。

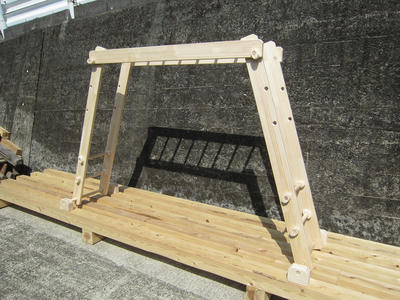

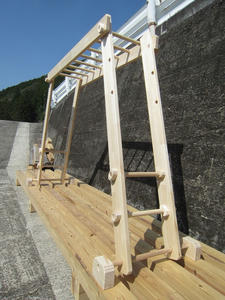

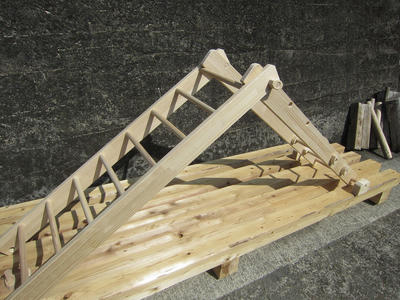

標準の組み方（梁が一番高い）

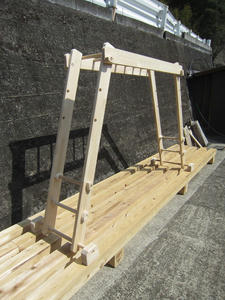

一番低い組み方

握り棒がストッパーの役割を果たします

【 使用材料】
・本体：パイン集成材２５ｍｍ
・丸棒：タモ２４ｍｍ
・手作りレンチ：合板１６ｍｍ

【本体サイズ】※約
・長さ：１９１５⇒２０７５⇒２２３５ｍｍ※梁の高さで変化。（基本的に梁が高くなるほど本体長が増えます）
また、柱の足元が広がった形状のため、本体の長さや高さには若干の個体差が出ます。
・梁の長さ：約１４００ｍｍ
・幅：６００ｍｍ（土台幅）
・高さ：１３８０ｍｍ

【設置スペース】※約
・最小：１９１５×６００ｍｍ
・最大：２２３５×６００ｍｍ

【握り棒の高さ調整機能】※約
・９５０⇒１１４０⇒１３３０ｍｍ（３段階）
※本体を分解することなく簡単に高さ調整可能。
①梁のボルトを緩める。
↓
②梁の穴を好きな高さに合わせる。
↓
③ボルトをしめる。（完成）

【その他】※約
・握り棒：２４ｍｍ×８本（１６０ｍｍ間隔）
・握り棒有効幅：３３５ｍｍ
・柱ユニット側丸棒の高さ：２６０⇒４５０ｍｍ

【耐荷重量】
・８０ｋｇ前後（ぶら下がり強度検査済）

【推奨対応年齢】
・１歳～６歳前後※高さが足りなくなったら柱のみを長いサイズに交換して対応年齢を延ばすことが可能です。

《りとるとっぽについて》
基本構成はプチうんていの下位モデルとなりますが、足元が広いため実際はプチ以上に大きく感じられ、強度も見た目以上に仕上がっています。
組み立て分解、高さ調整など扱いやすさは他の機種にはないほど楽に行えると思います。握り棒は固定式となっています。
基本構成は就学前対応なので、幼稚園か保育園向きモデルと言えます。

---

せっかく購入しても子供が親の期待通りに使ってくれるとは限りません。
『結局は物干し代わりになるんじゃないの？』、、(-_-;)／
そういう不安で導入をためらっている方は多いと思います。でもひょっとしたらひょっとするかもしれません。

入門用として購入しやすいスタート価格で出品中。

次回へ⇒クリックしてください。

入門うんてい（りとるとっぽ）製作中

（りとるとっぽ）　只今製作中。

去年の製作予定表に入っていたプチうんていの下位モデルです。
幸か不幸か製作時間が取れてしまったので昨日から着手しています。
今回は丸棒は２４ｍｍのみ使うので、木製ナットはモンキーフリップやオーダーうんてい２０１９より一回り小さいものを作ります。
こちらは土台部品です。頼れるねじ込み式です。
組むとこうなります。これはスラックラインの土台を参考にしています。今回は柱に傾斜がつくため、それへの対応策です。べた足とは違い、踏ん張った感じが安定感抜群です。
こちらは握り棒を組み込んだ梁です。
今回は握り棒固定式となります。
梁の高さ調整は３段階の予定です。
