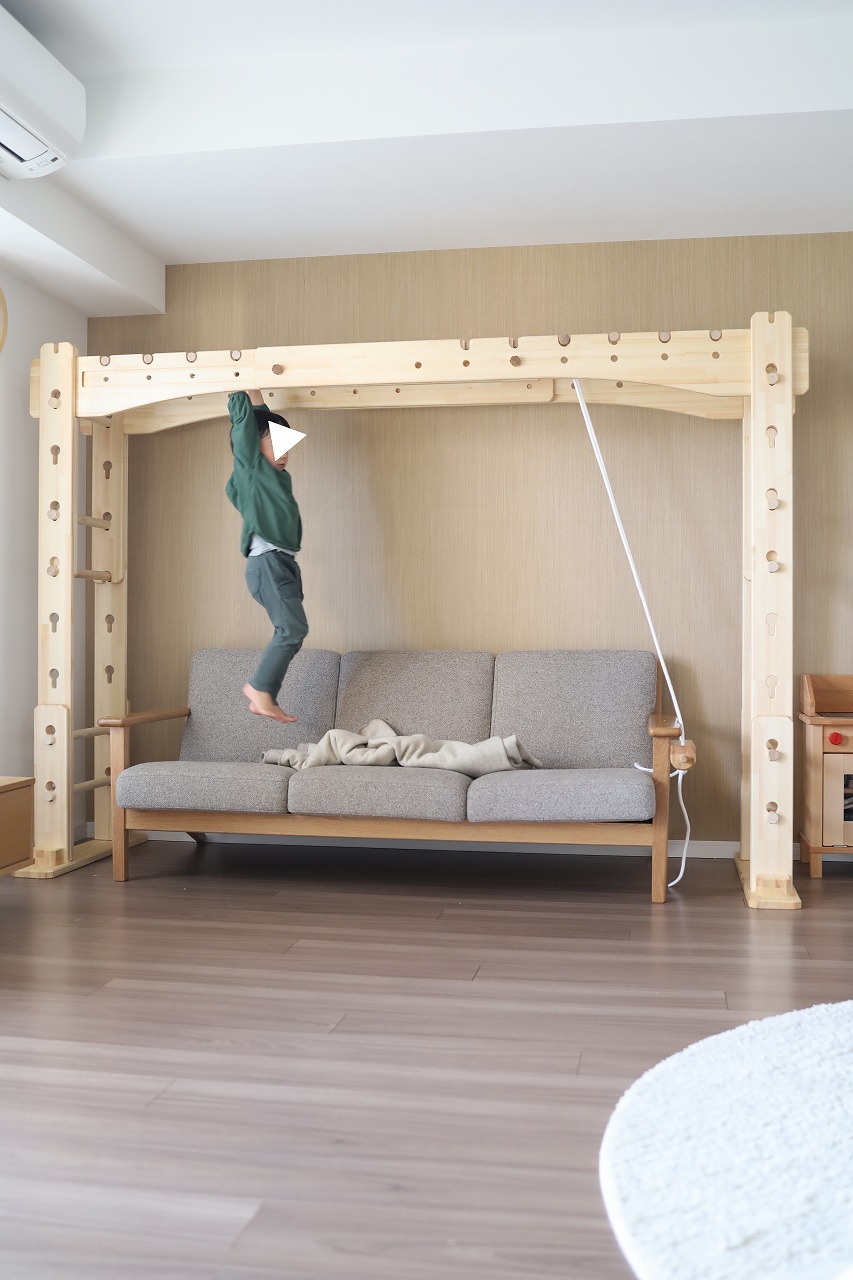

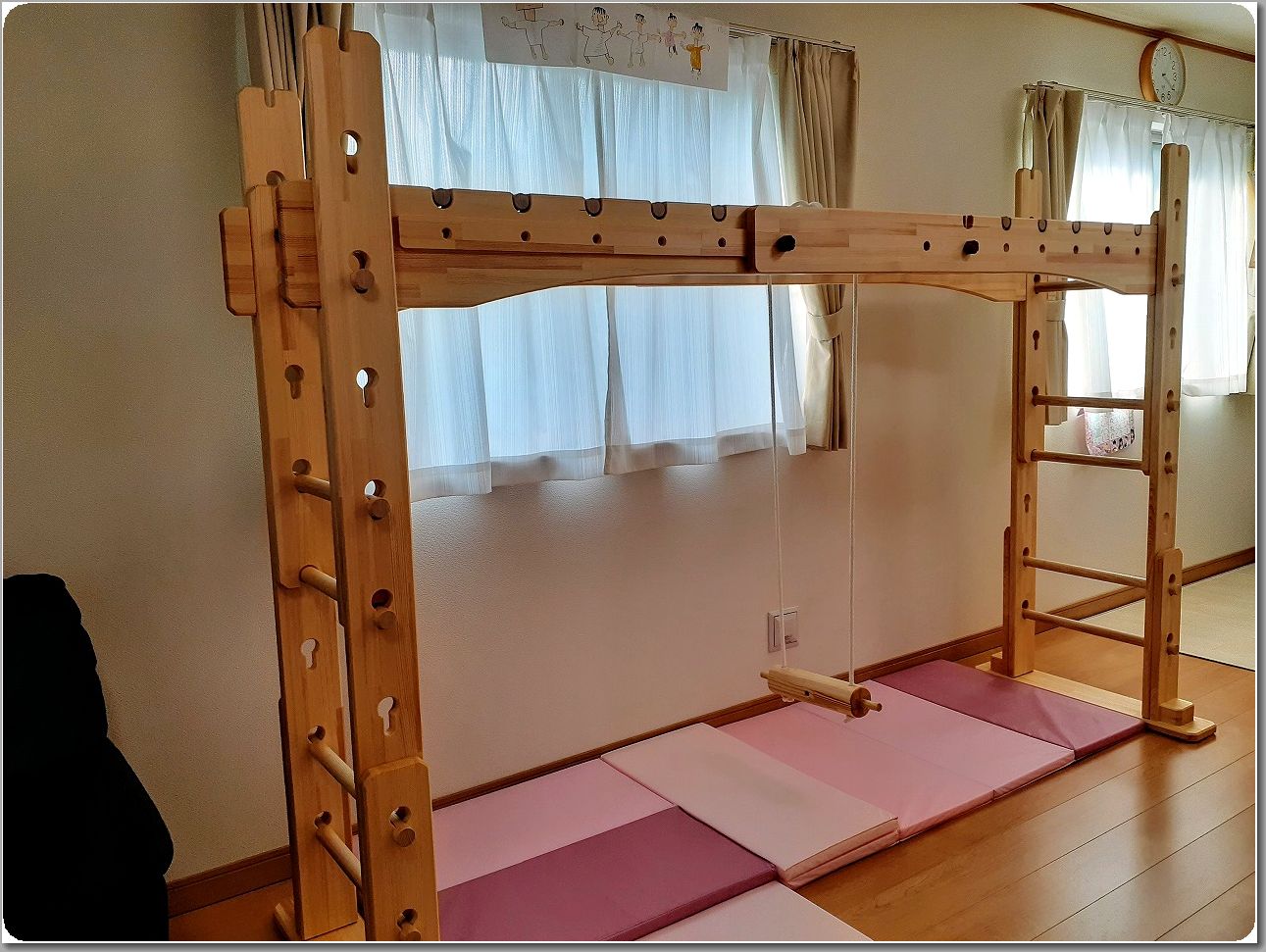

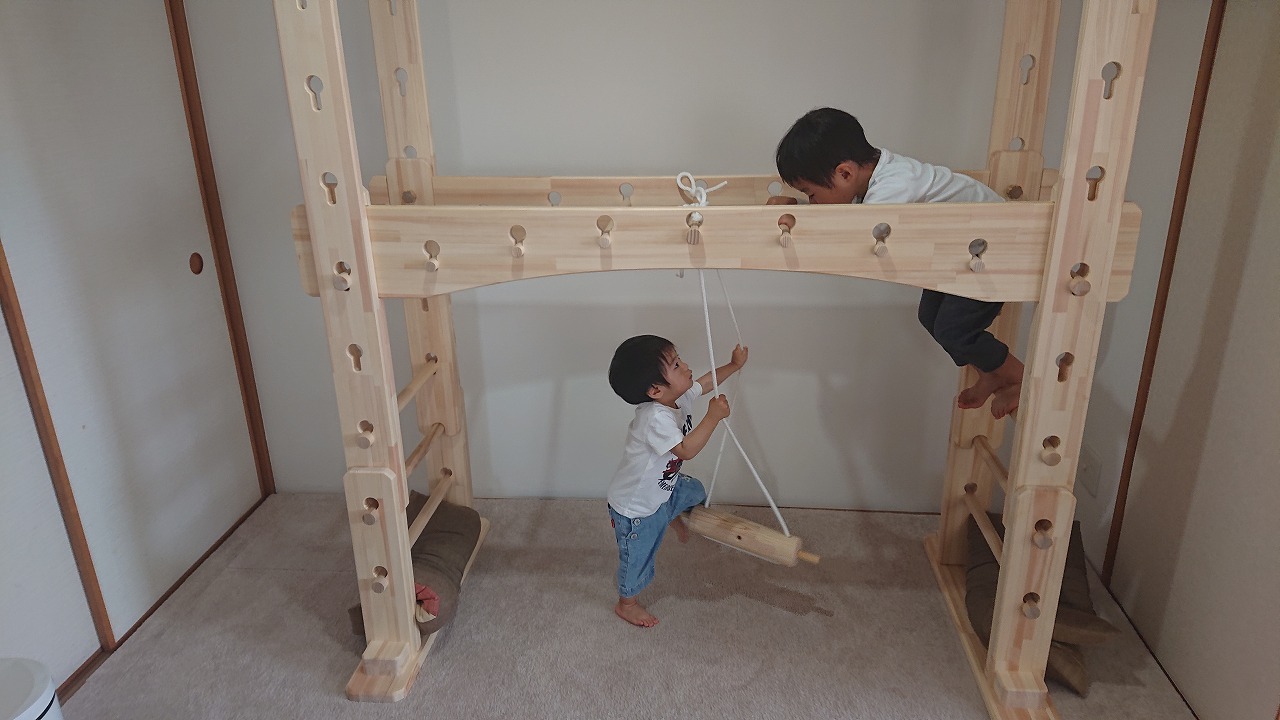

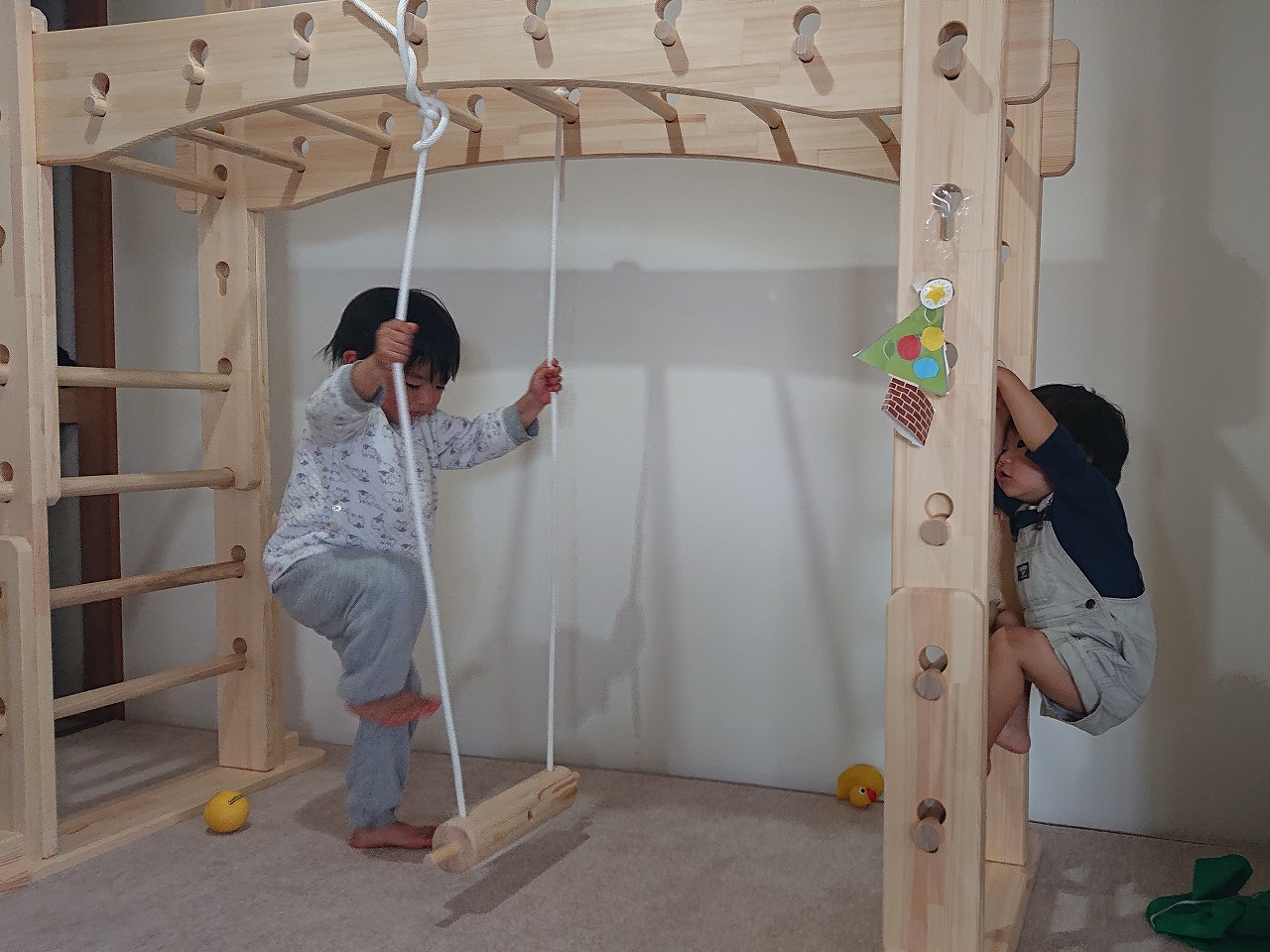

NO-98 パラレルうんていとブランコ

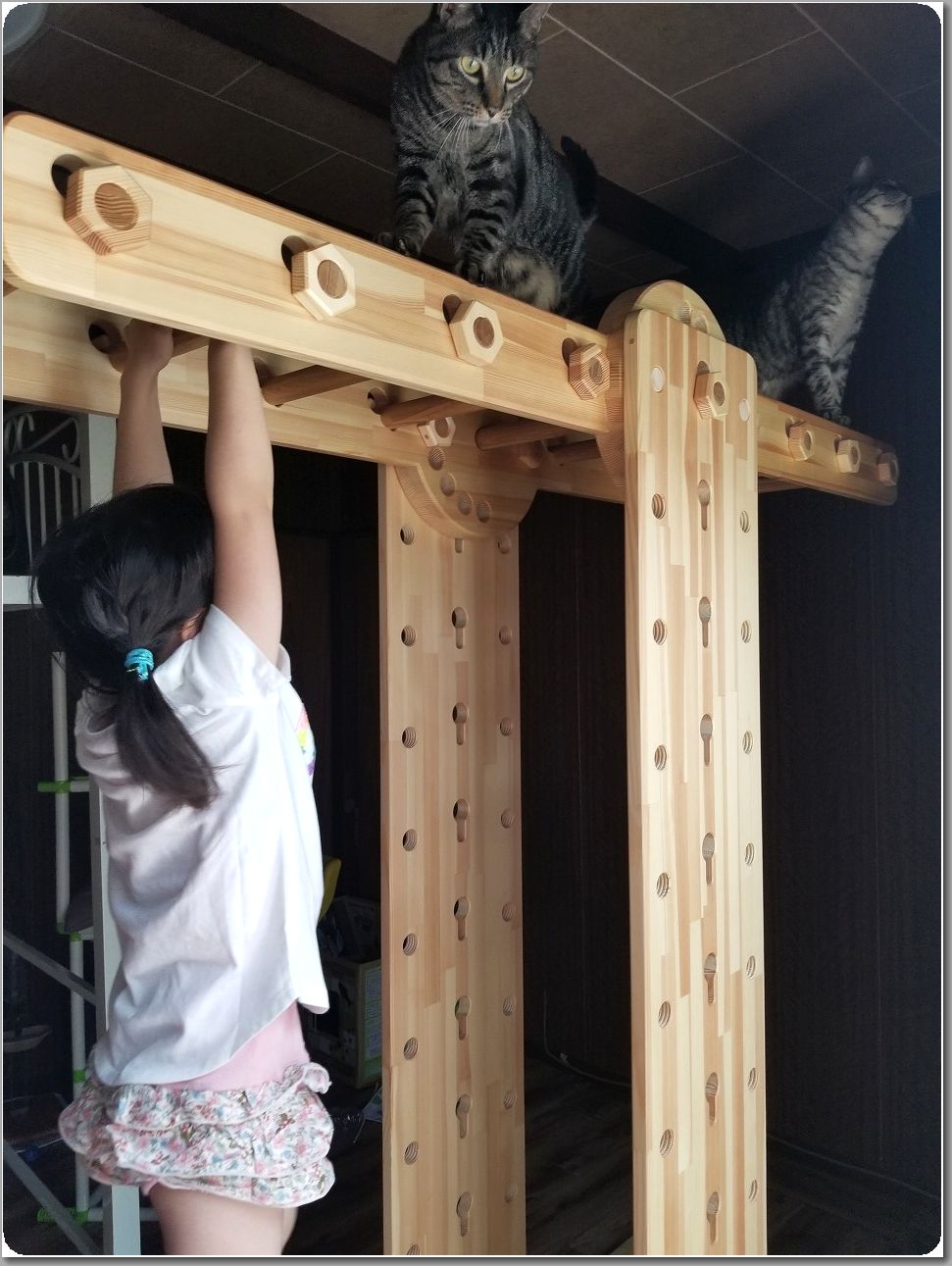

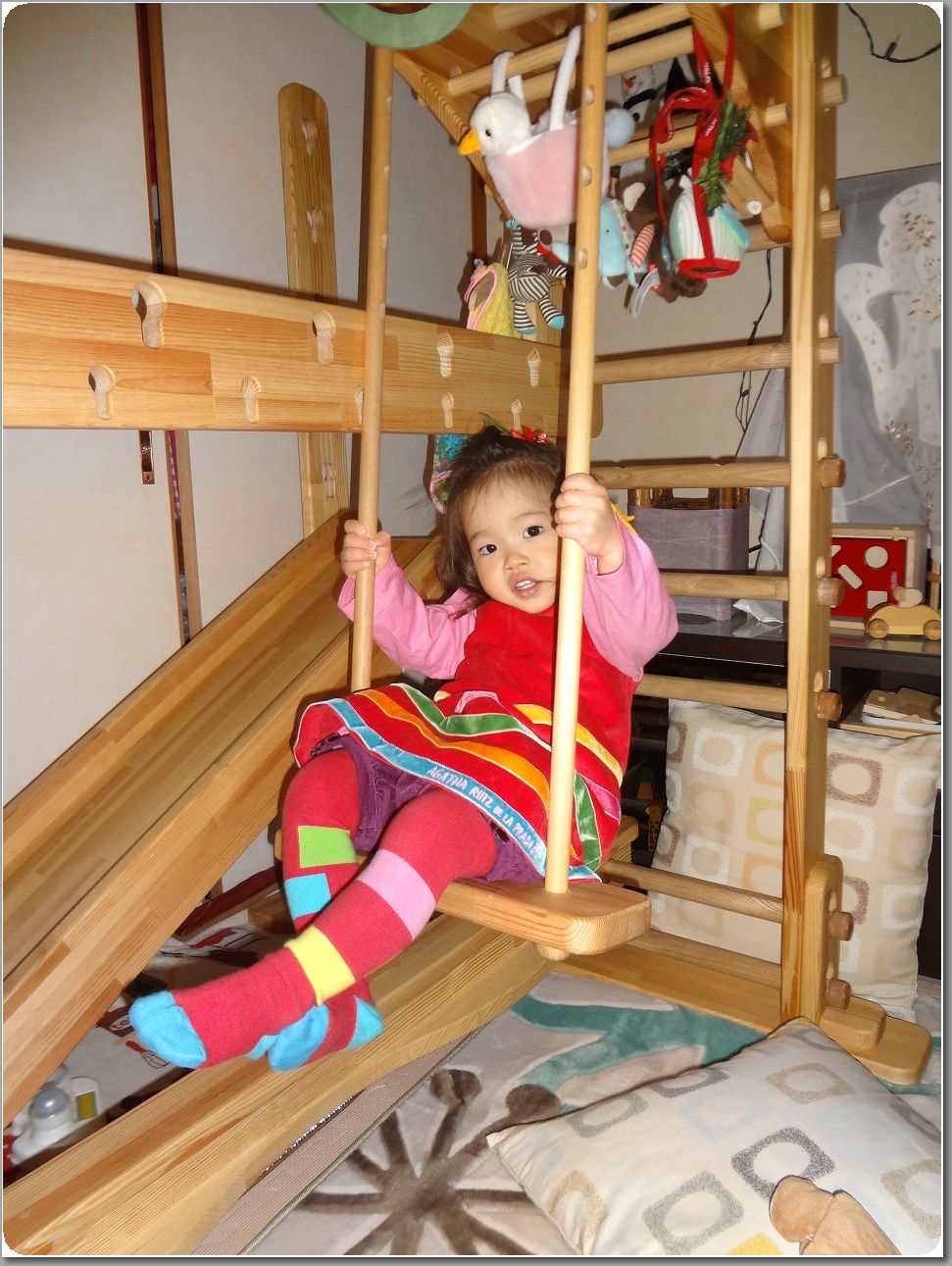

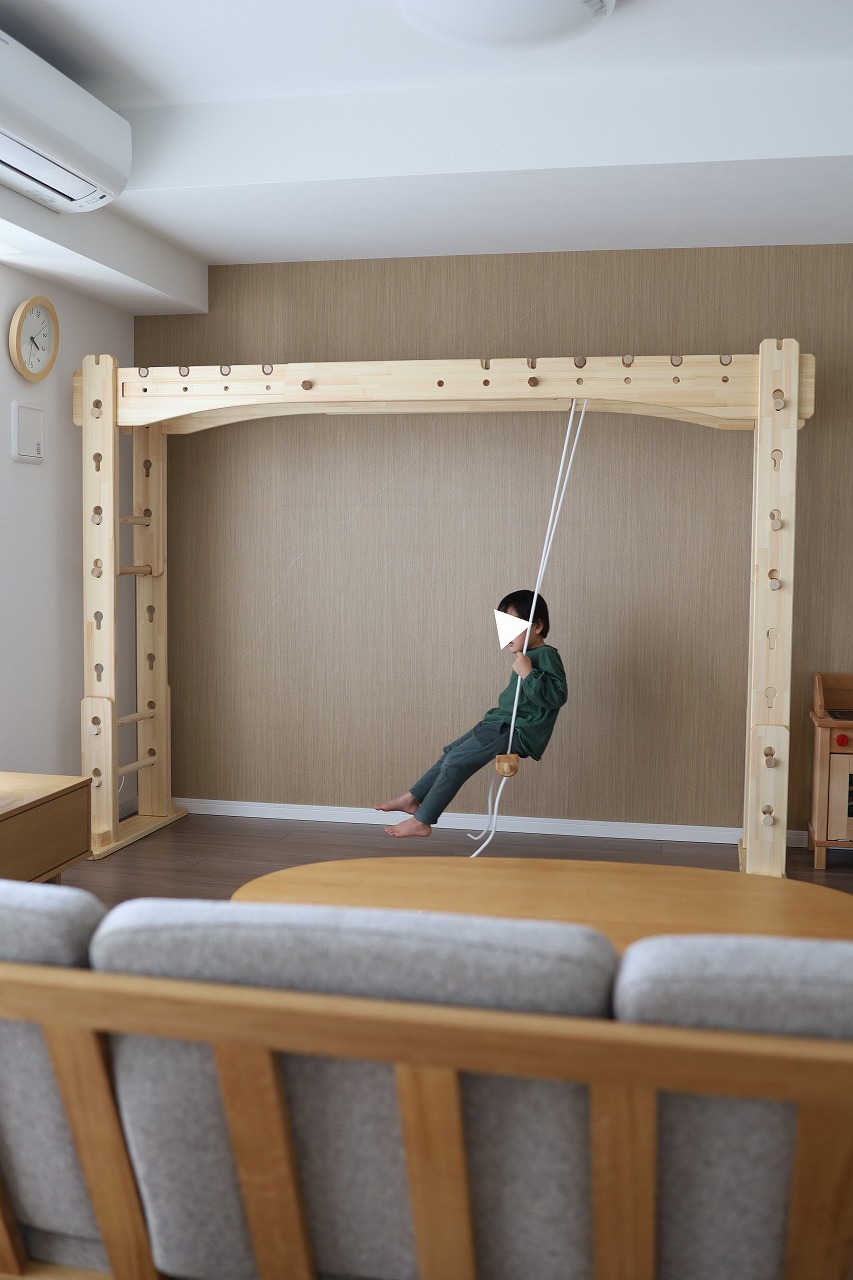

リピーター様から写真が届きました。
今回は半丸太ロープぶらんこをご購入いただきました。
加工ミスで少々お待ちいただきましたが、これで一安心です。

午後のやわらかい日差しが綺麗に撮れていますね。
パラレルうんていが映えます。



（お便りです）
子供は毎日うんていで遊んでいます。このような見事なうんてい、大変ありがとうございました。またの機会にも、是非、よろしくお願いいたします。

---

今日からぶらんこ三昧ですね。ありがとうございました。
またのおたよりを心待ちにしております。

---

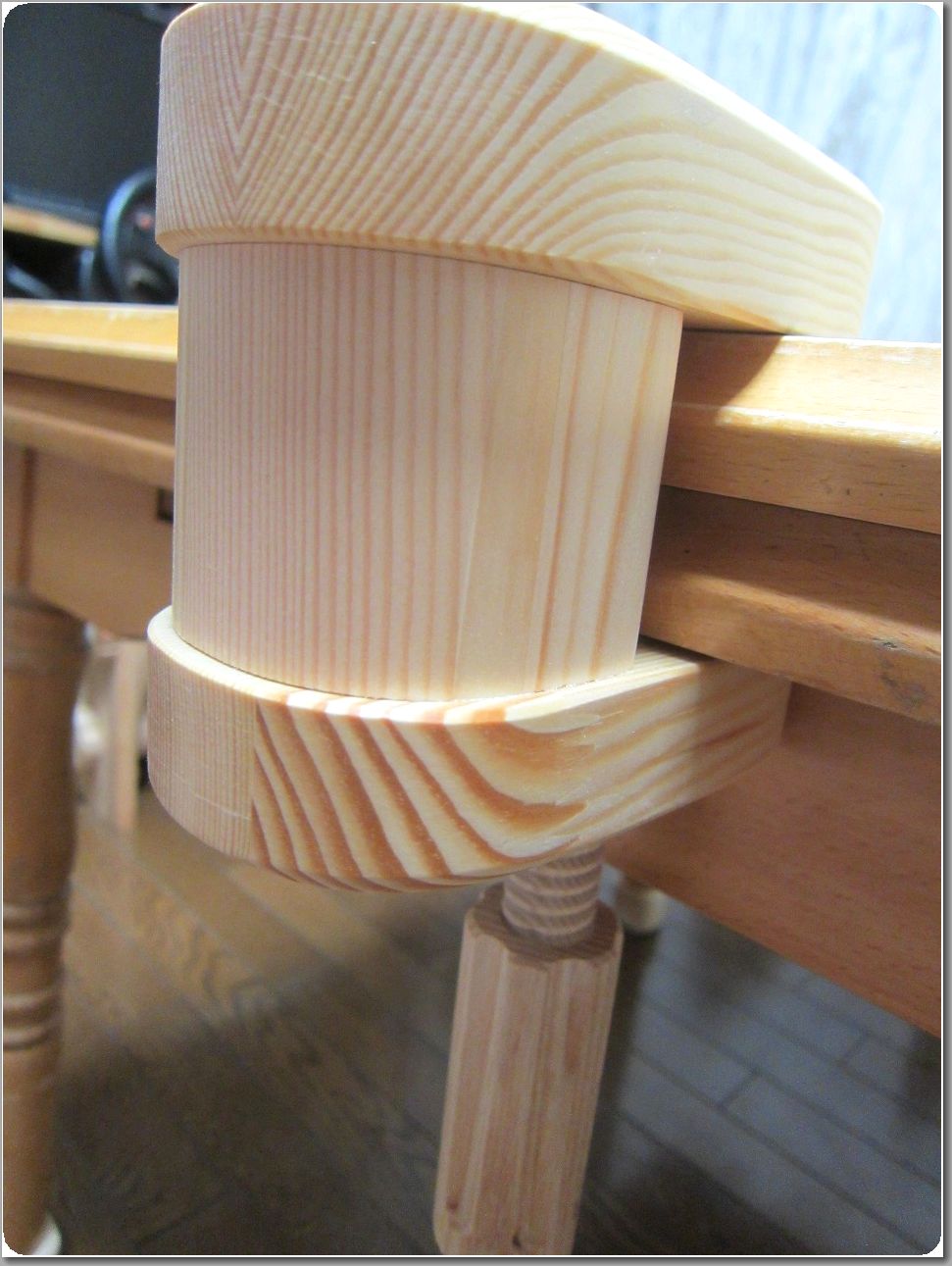

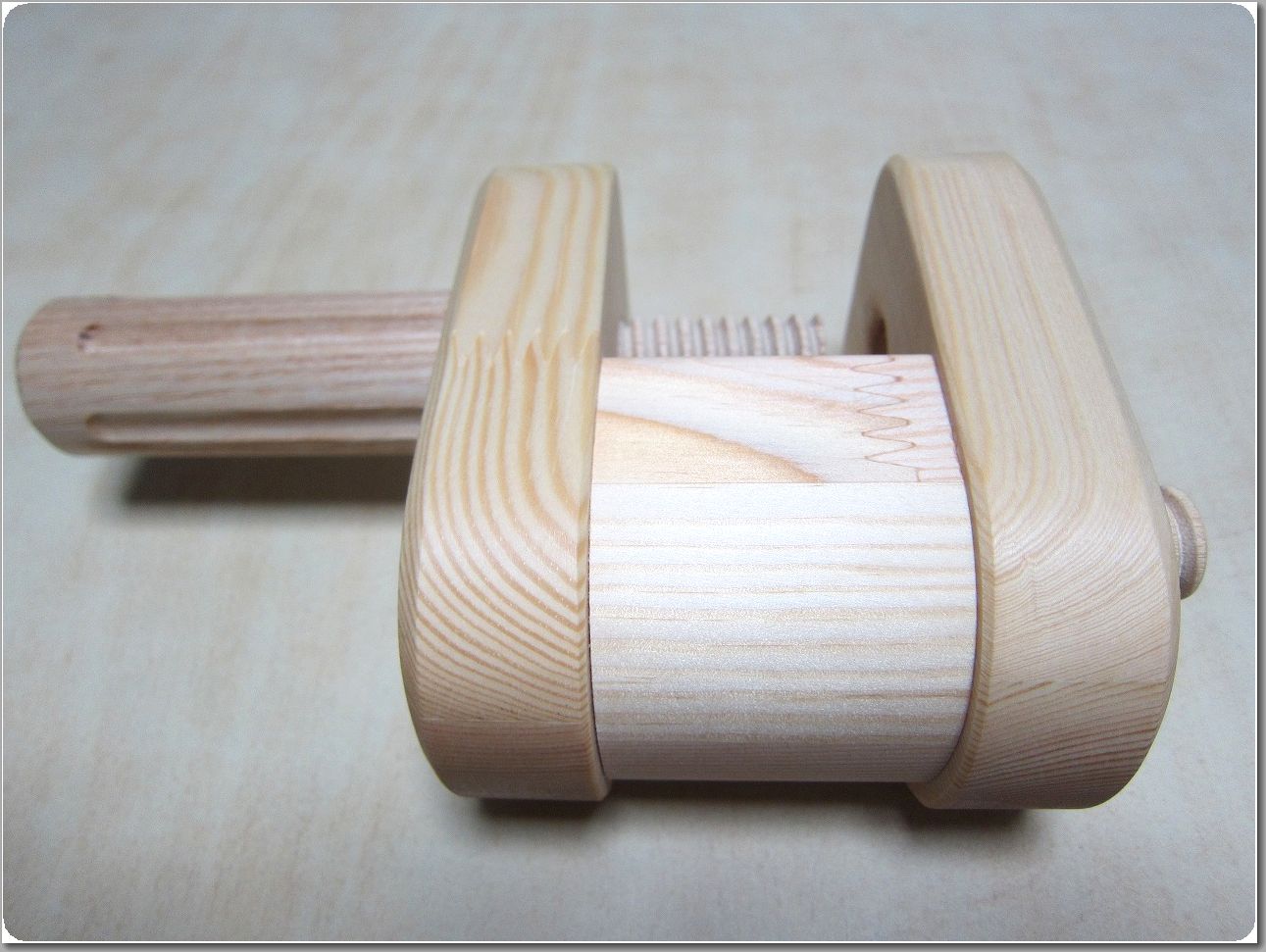

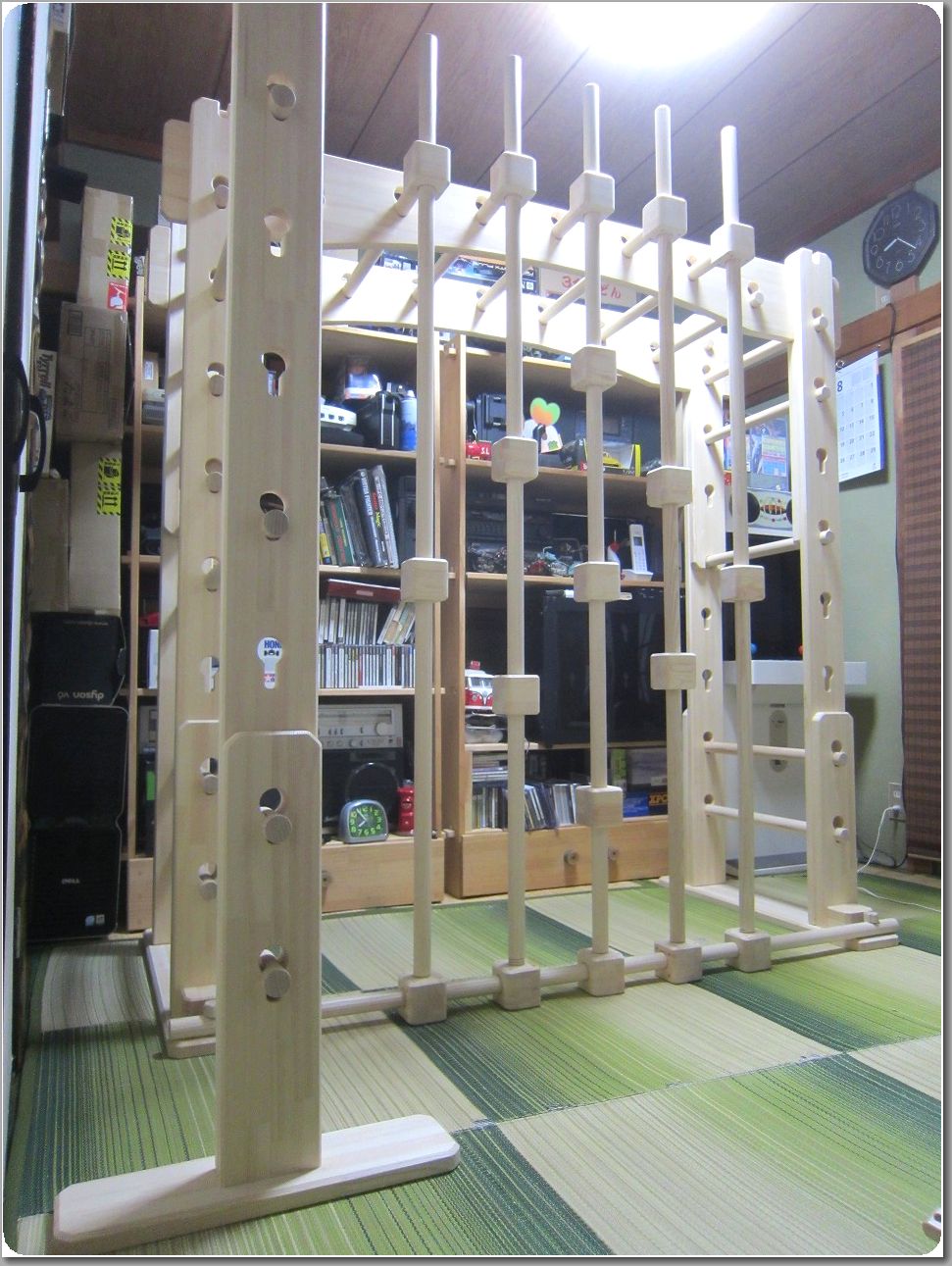

丸棒ボルダリング機能

一般的にボルダリングホールドは壁に取り付けますが、そうでないモノがあってもよいでしょう。近いうちに専用機かうんていオプションとして出品します。
◎ボルダリング機能フルセット：４３０００円（ＷＡＸ費用：１８００円）

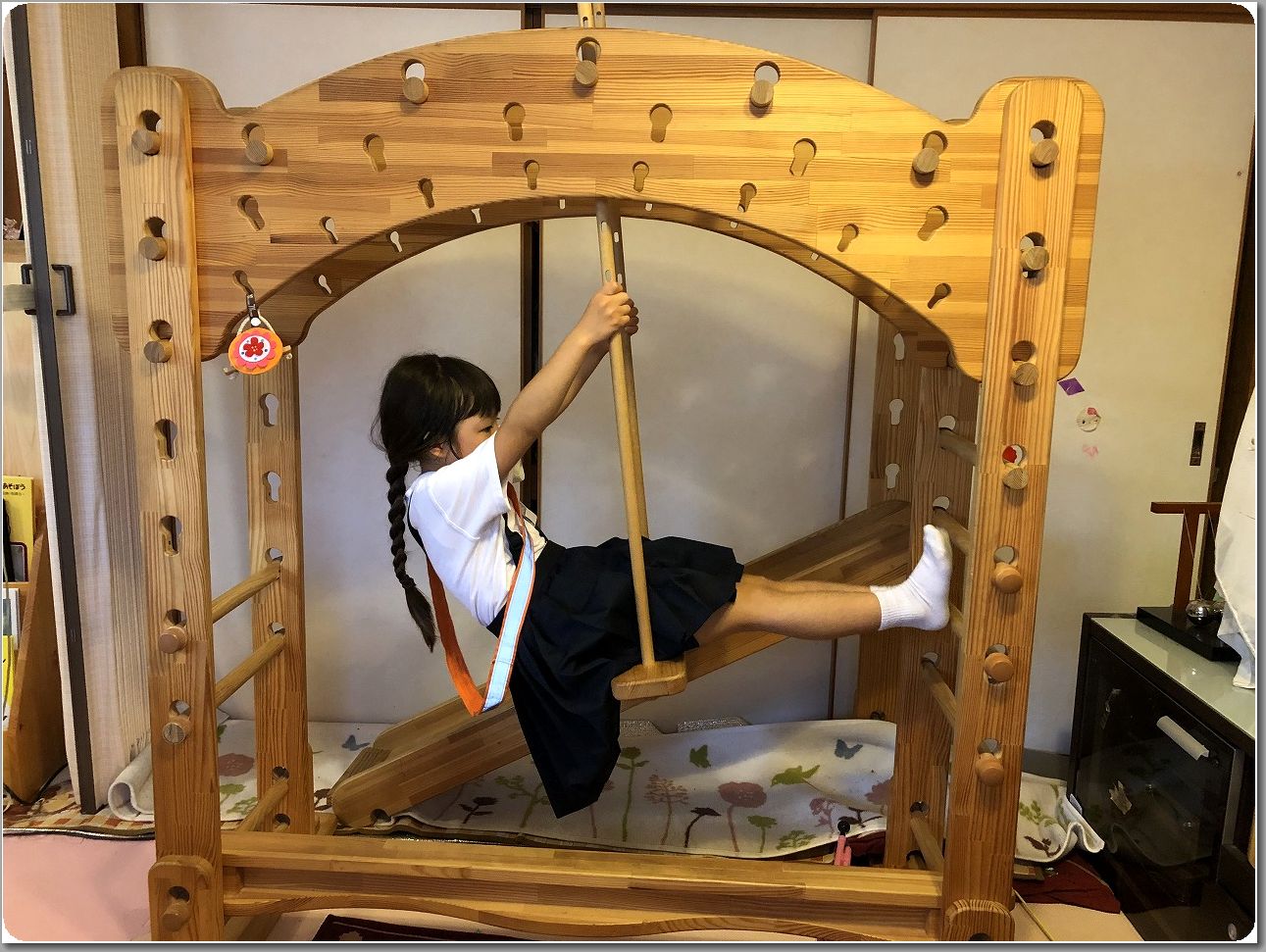

ブリッジうんてい２０１９生涯仕様オプションと動画

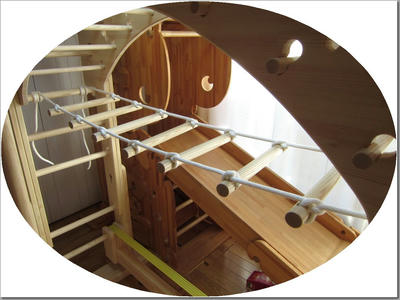

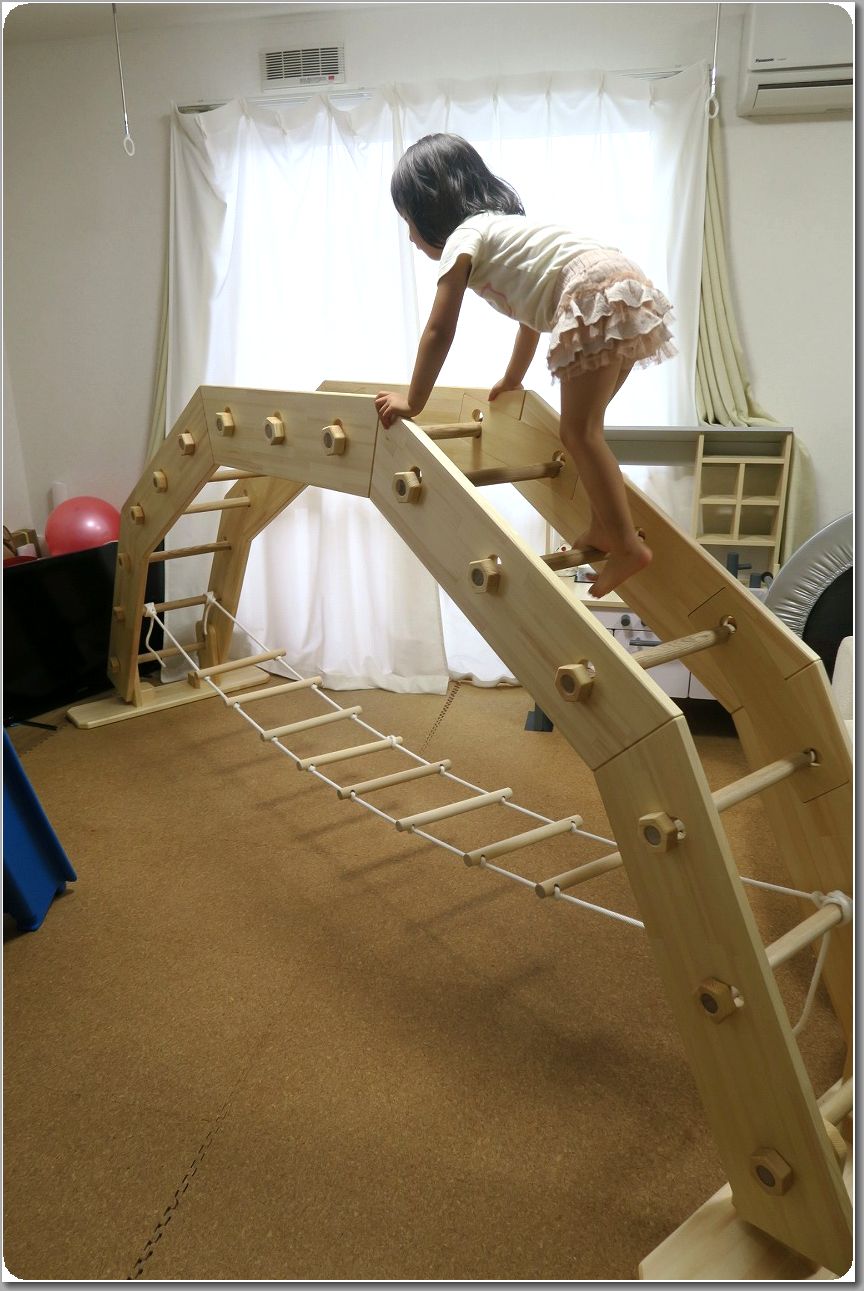

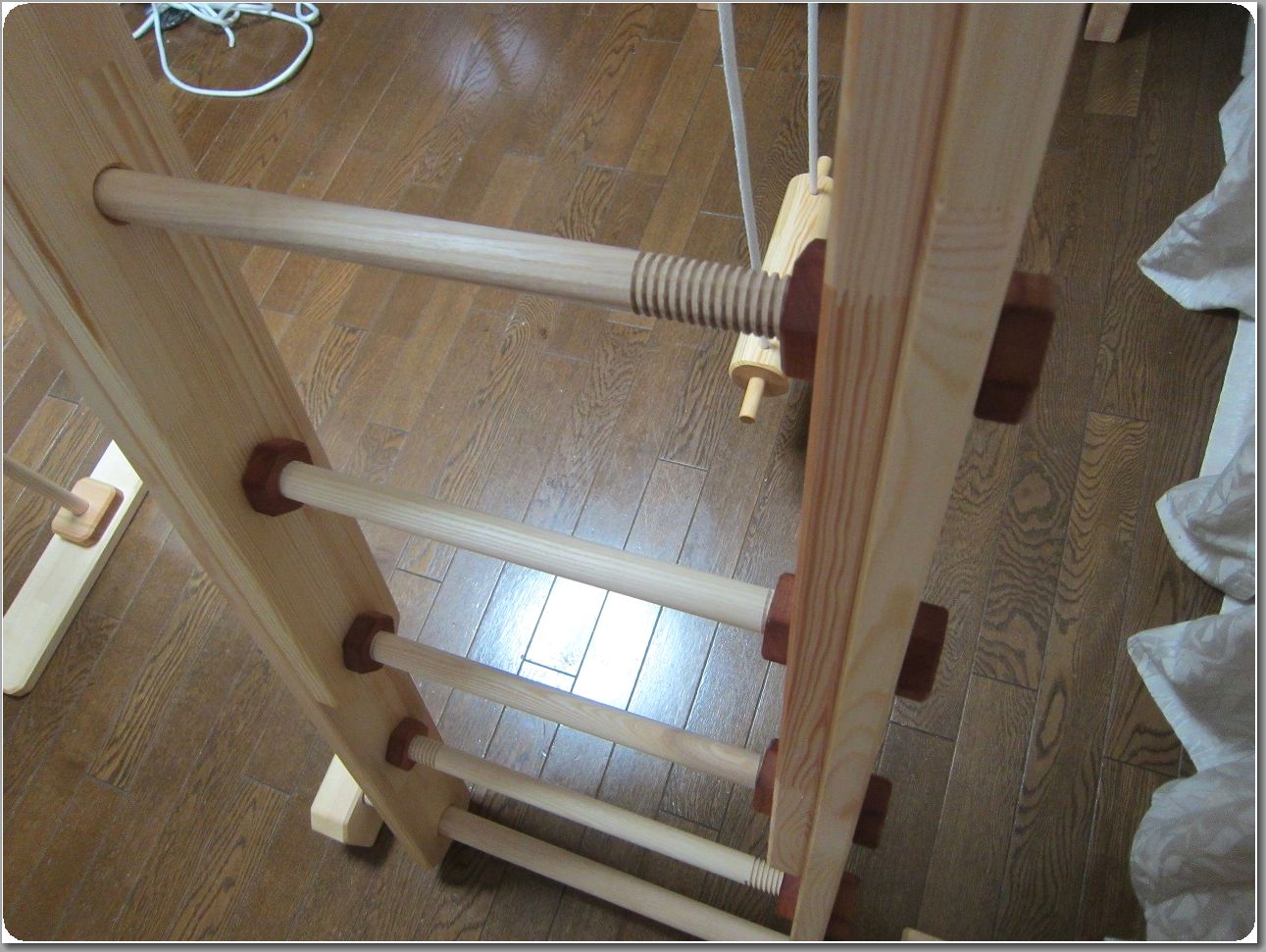

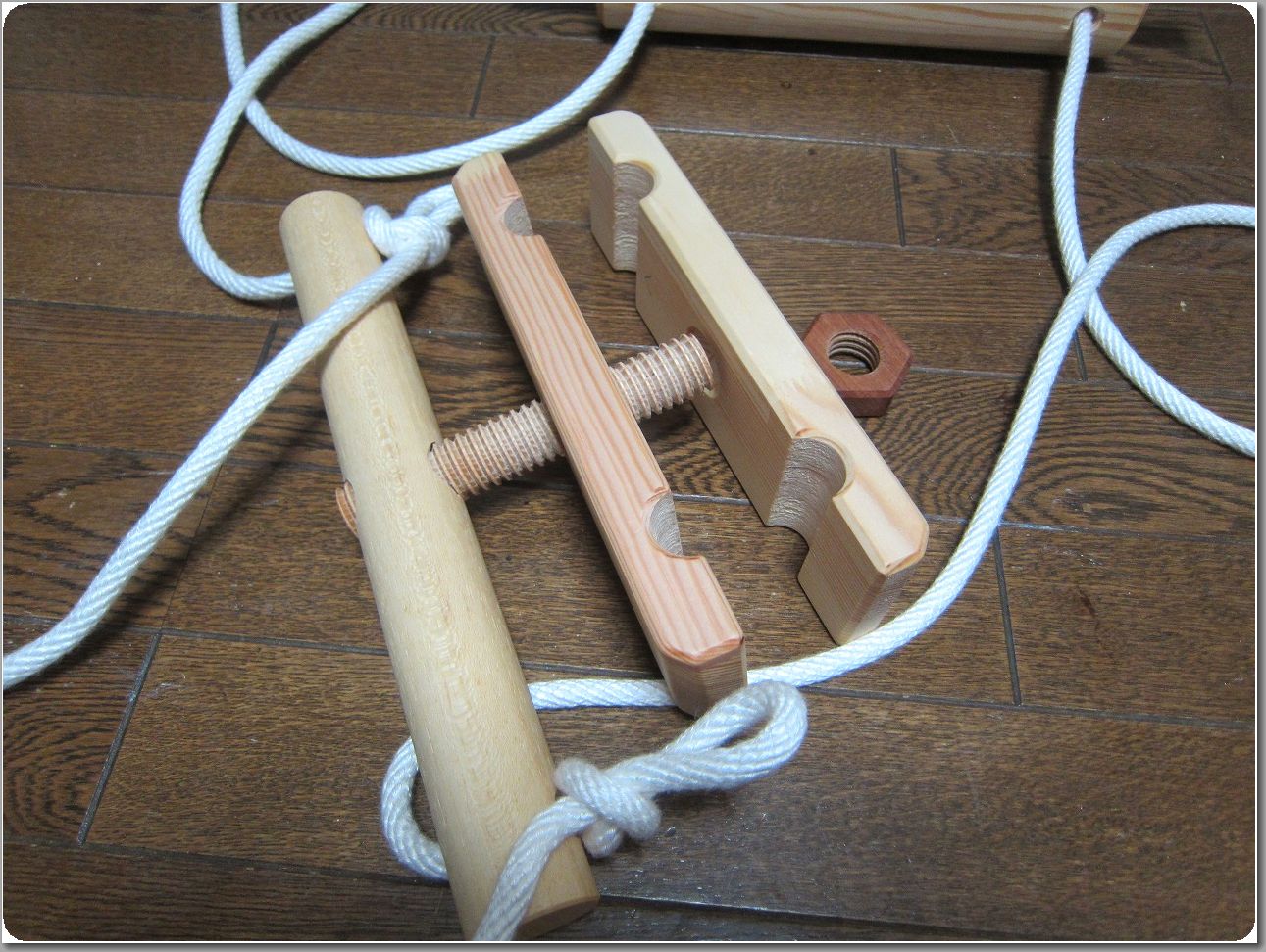

２８mm握り棒を１０mmロープで連結した握り棒オプション（ロープラダー）です。
ロープと握り棒は（ひと結び）。ロープと柱ユニット丸棒は（二重巻き結び）という縛り方で連結しています。
体重がかかるほどに締まるので安心して使えます。
◎ロープラダー：６８００円

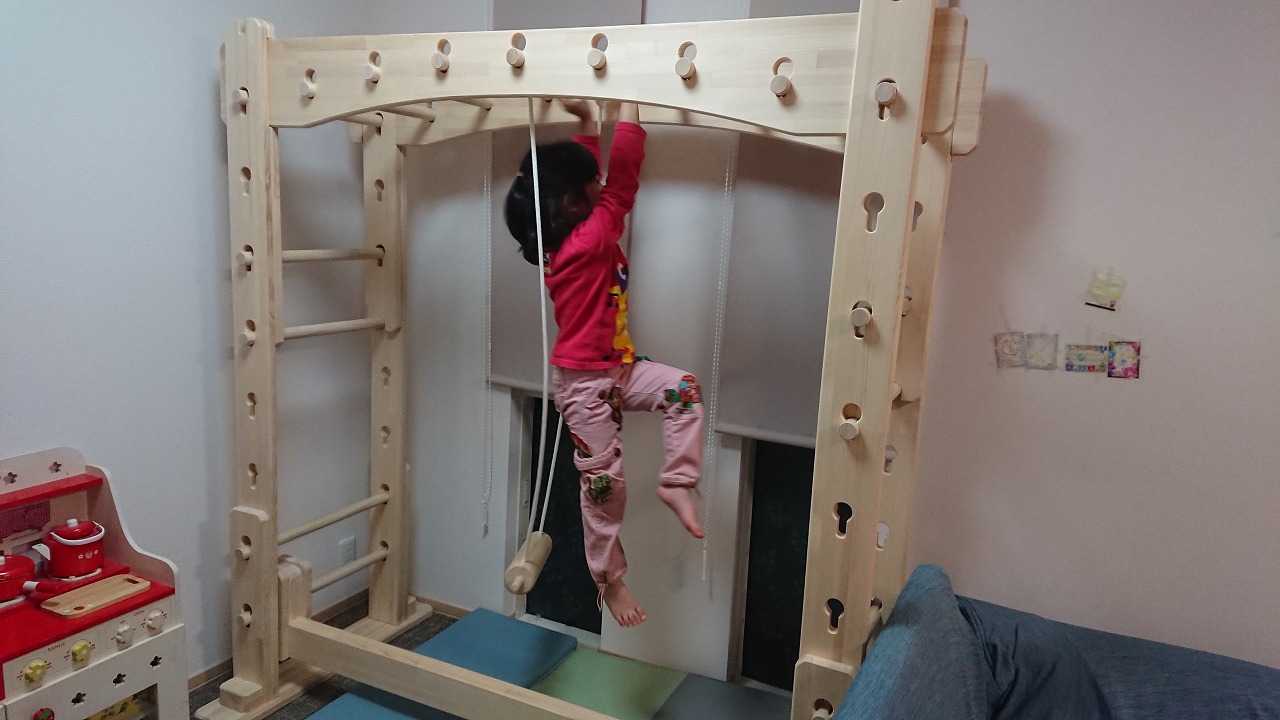

《《ロープラダー》》

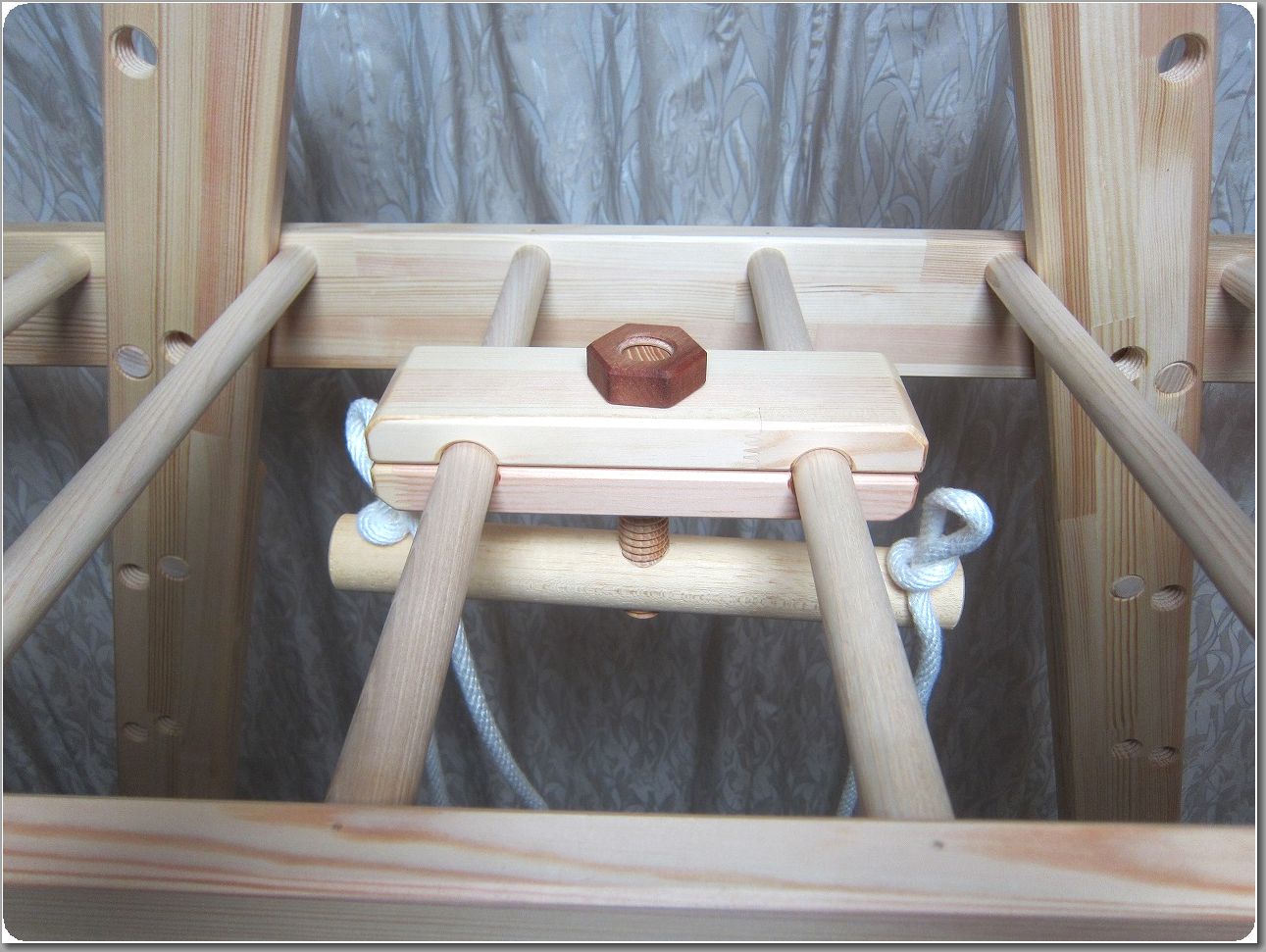

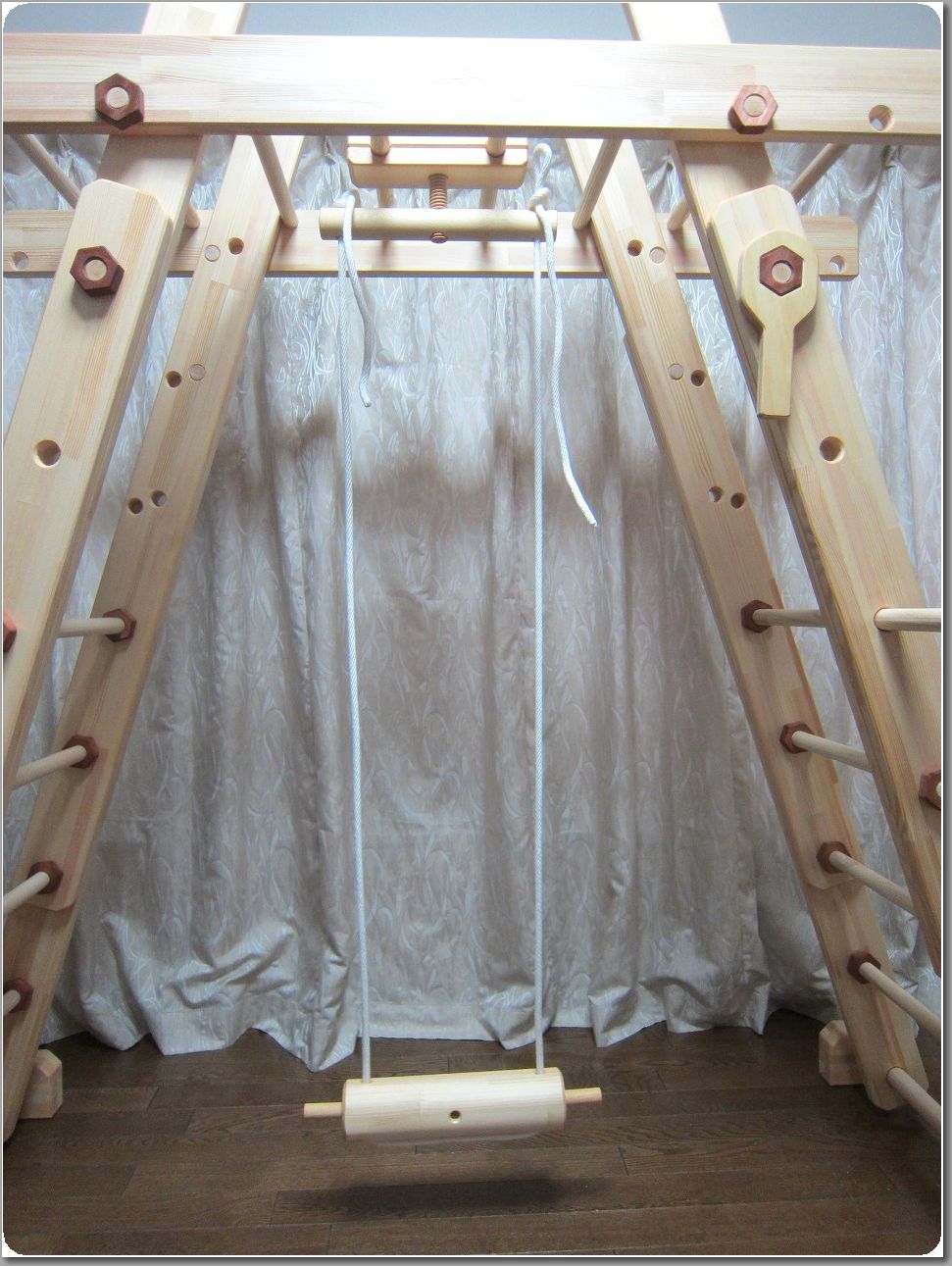

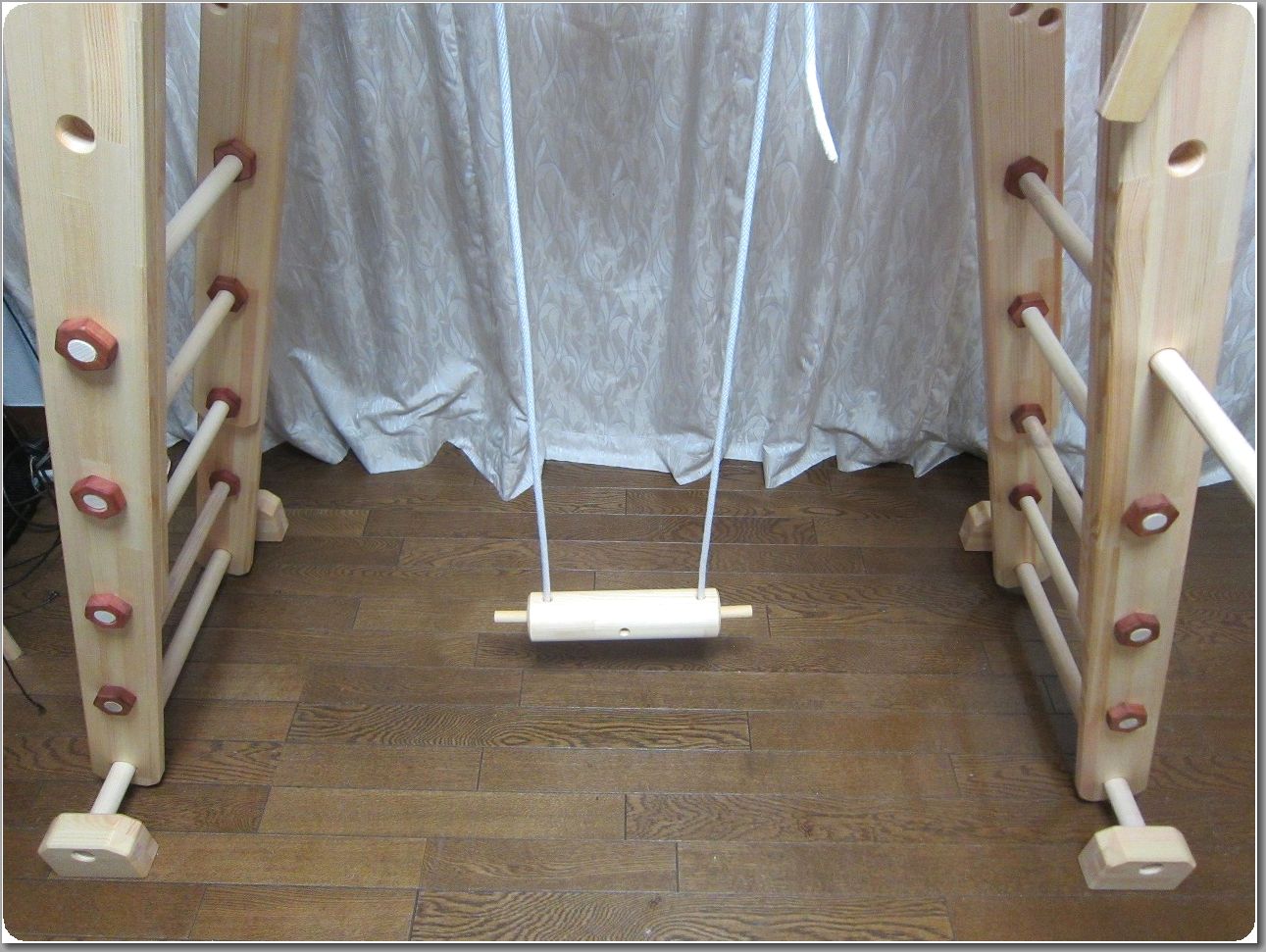

お馴染みのロープ丸太ブランコですが、今回より２方向で使えるようになりました。
◎２方向ロープ丸太ぶらんこ：９８００円（ＷＡＸ費用：５００円）
下は今まで通りの縦方向。

こちらが横方向。柱に当たらないので思いっ切りふれます。

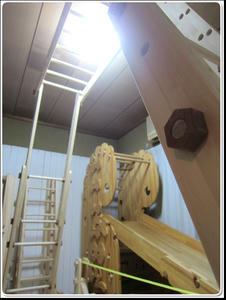

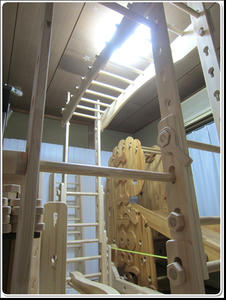

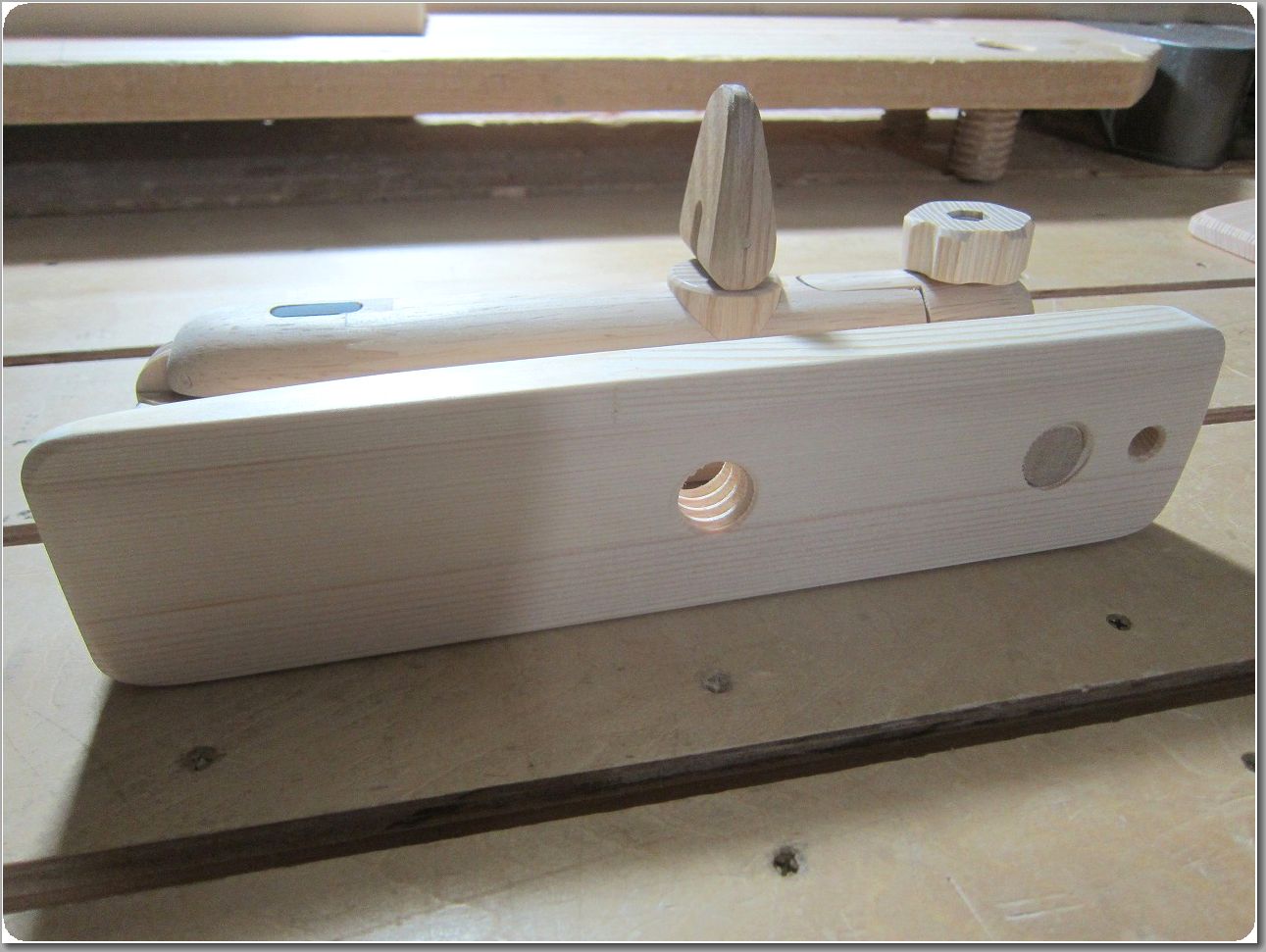

新オプション（フロント登り棒）

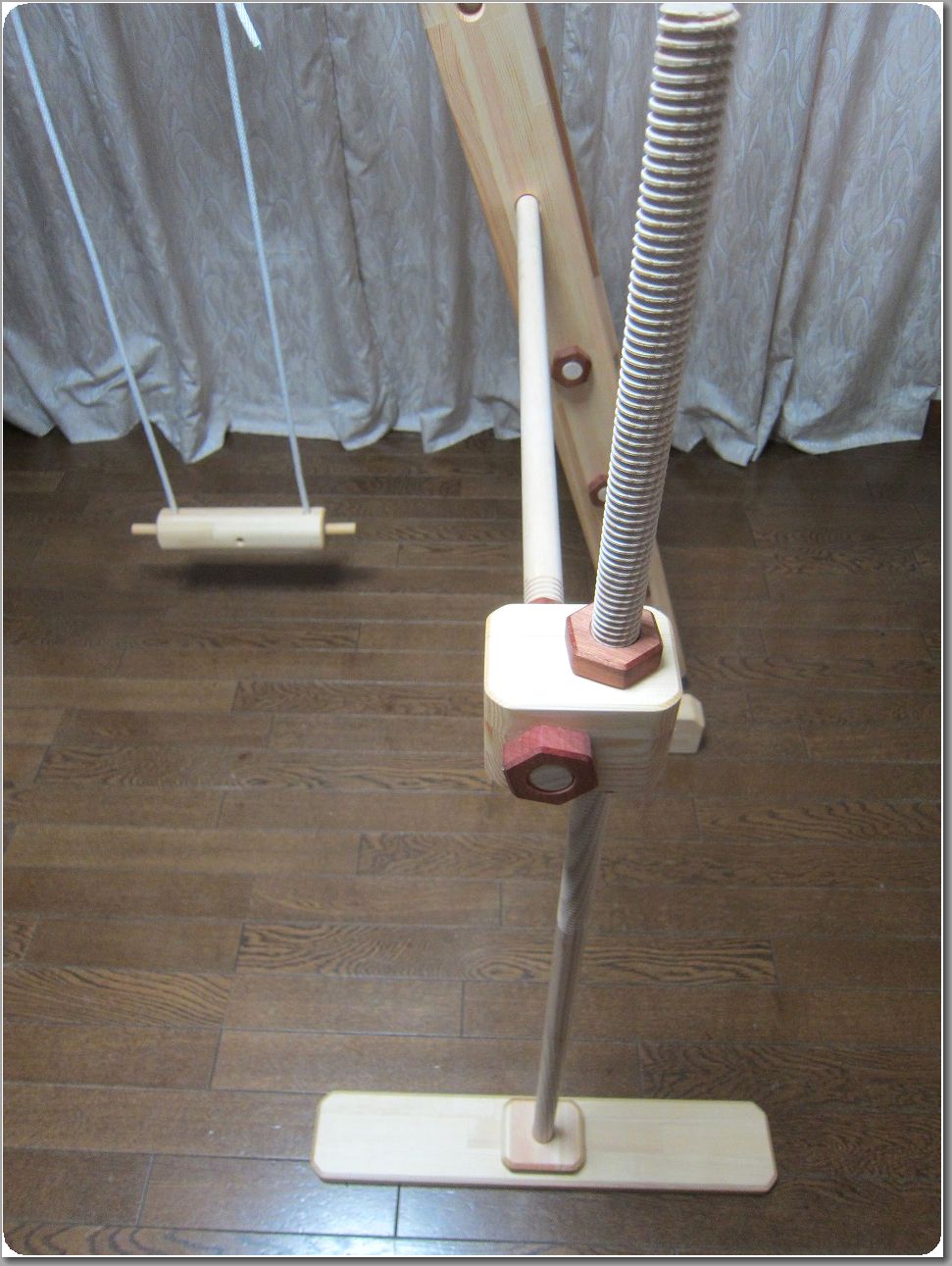

土台間をつなぐ丸棒と突き出した握り棒に立つフロント登り棒です。
握り棒位置を変えることで好きな場所に設置できます。

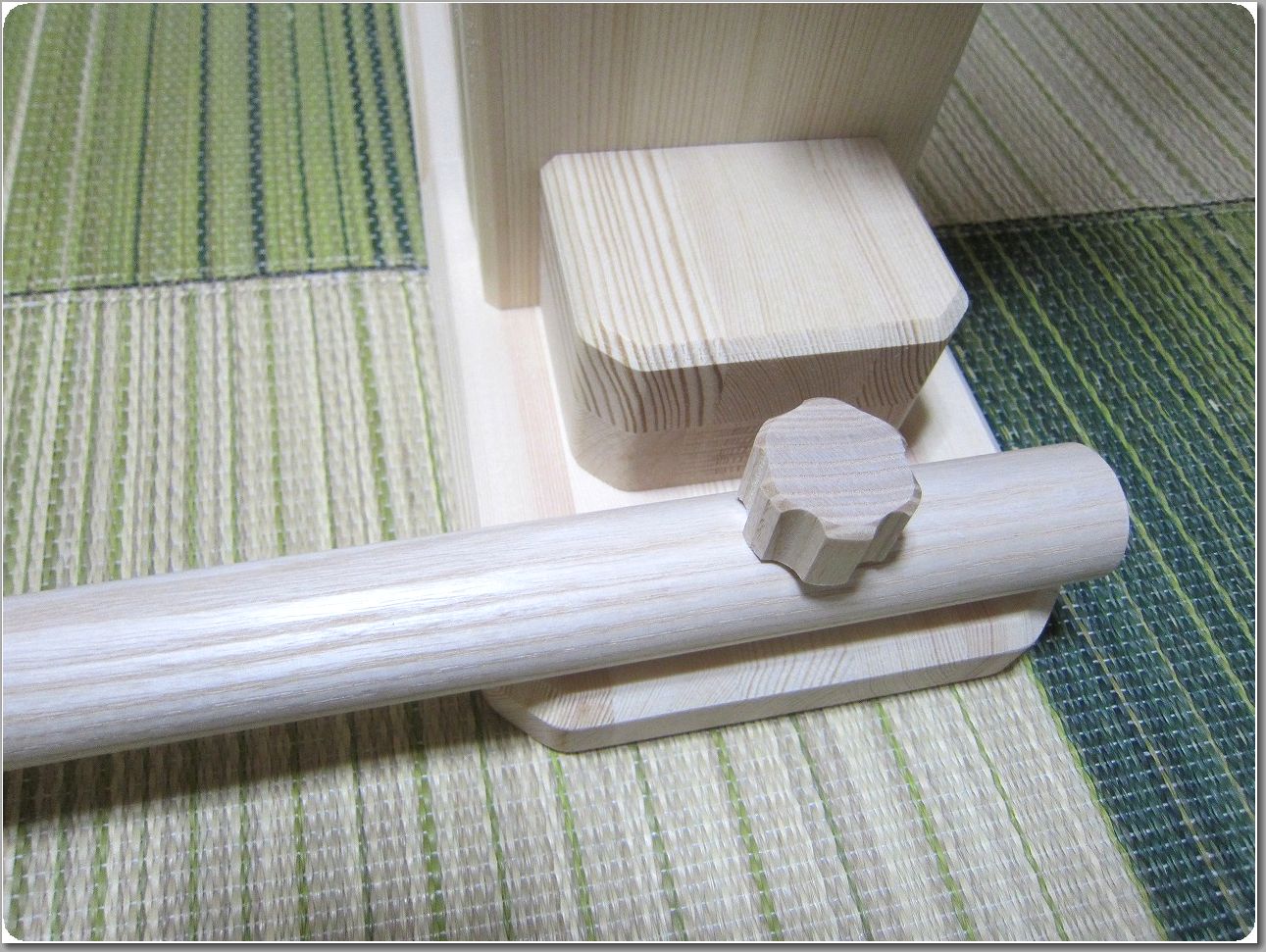

足元はスライド式となり、登り棒をねじ込むことで固定する仕組みです。
この方式は見た目がスッキリで強度も高いので、従来のサイドタイプもこの仕様に変えるかもしれません。
◎フロント登り棒：１１８００円（ＷＡＸ費用：５００円）

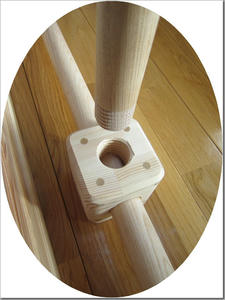

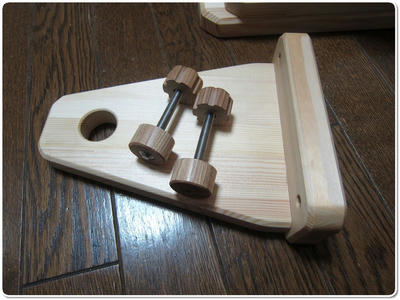

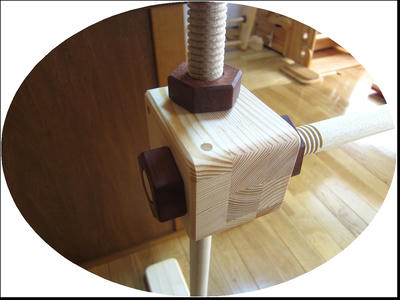

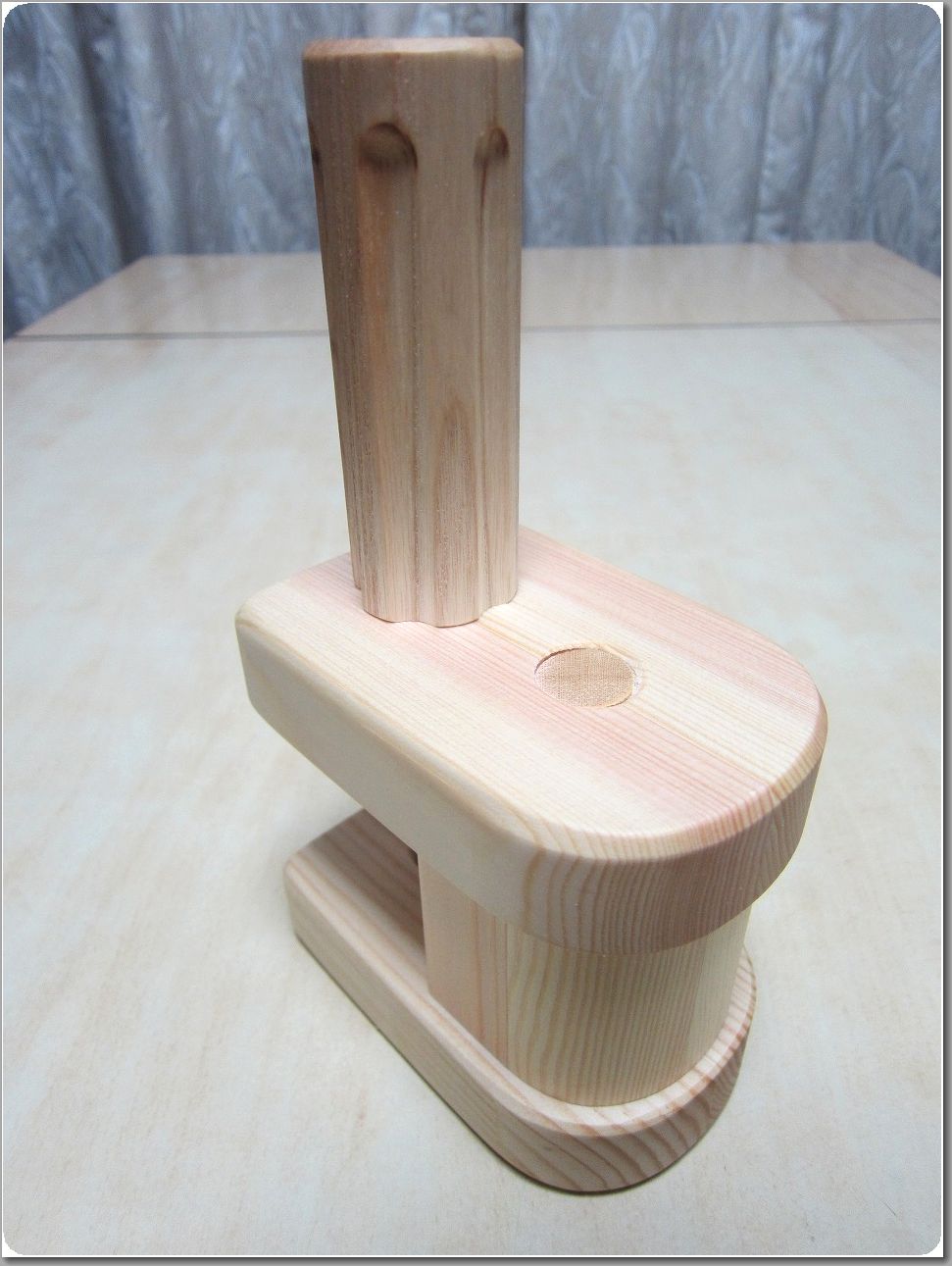

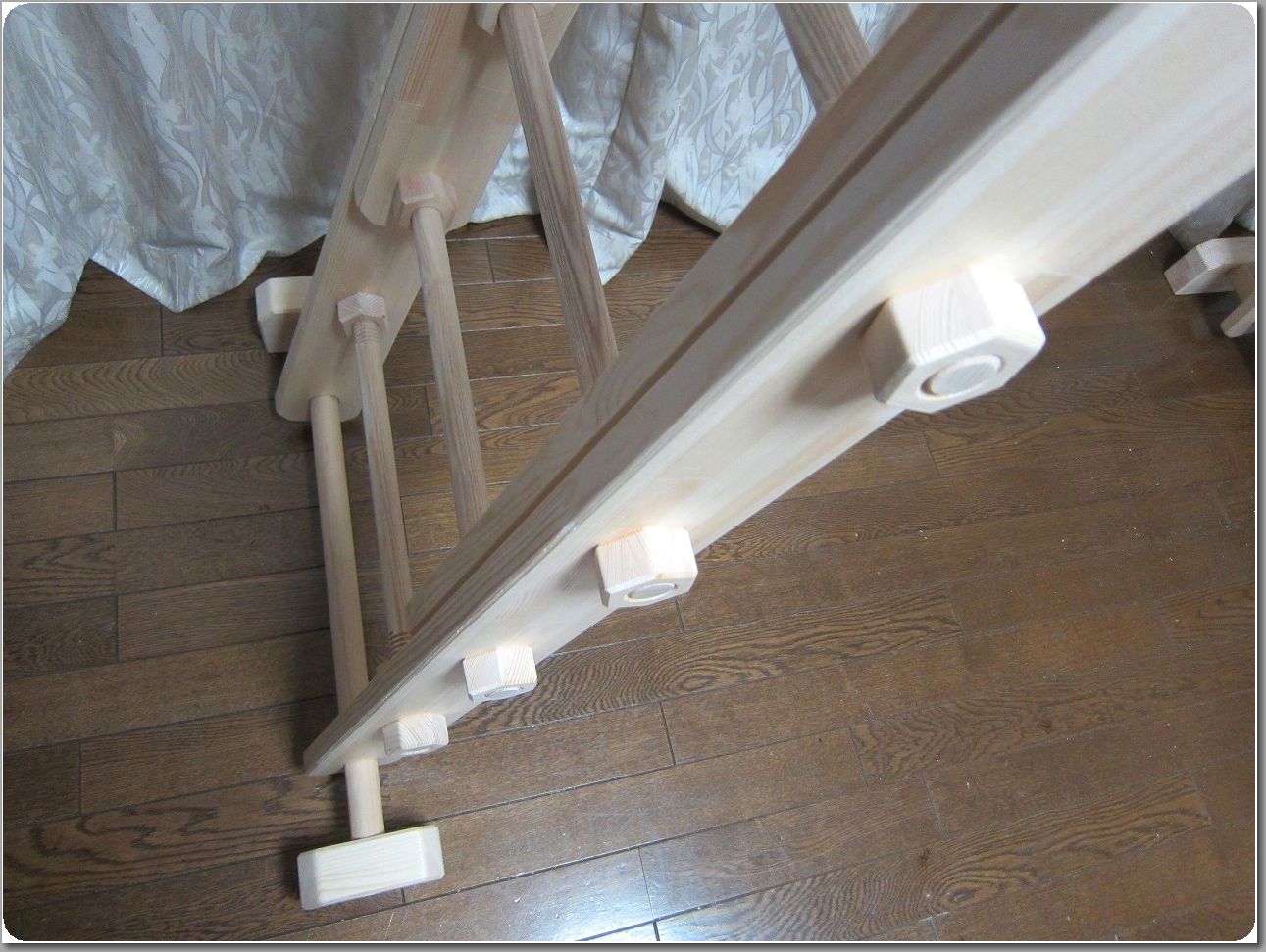

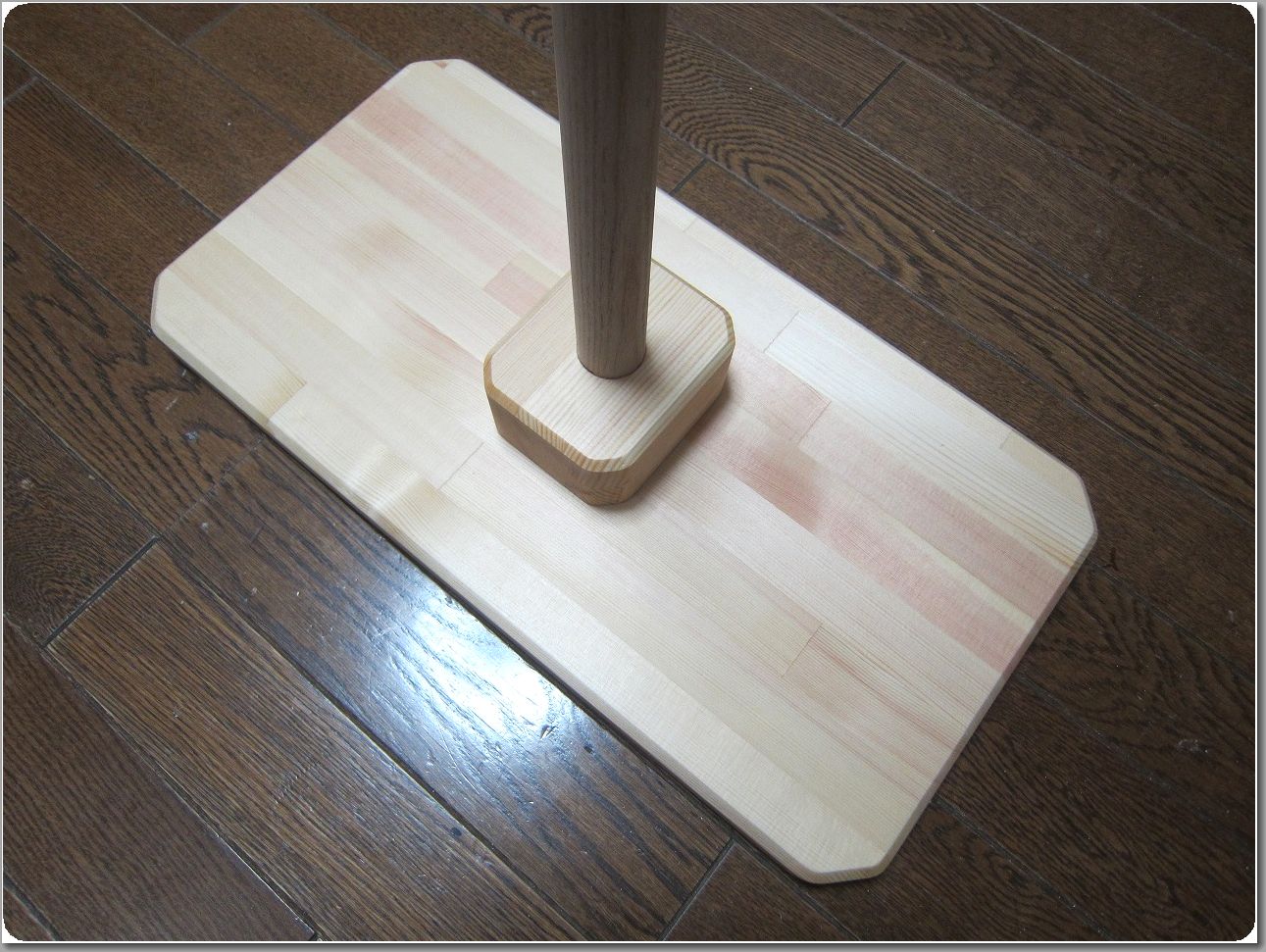

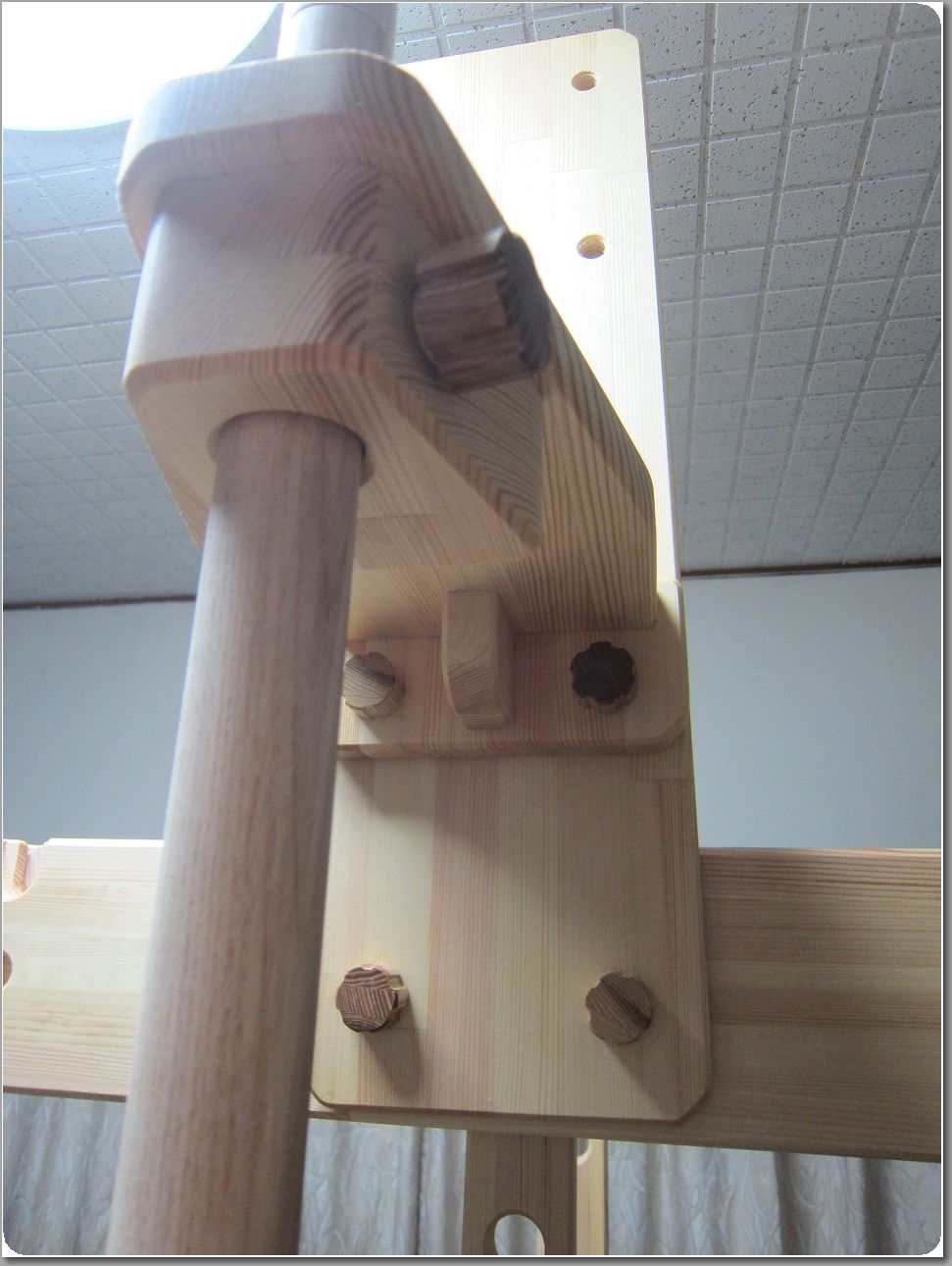

登り棒の土台部分の仕組み。

内蔵型スラックライン

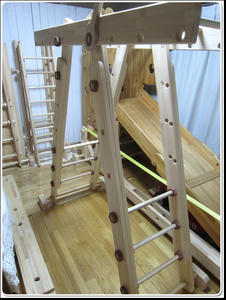

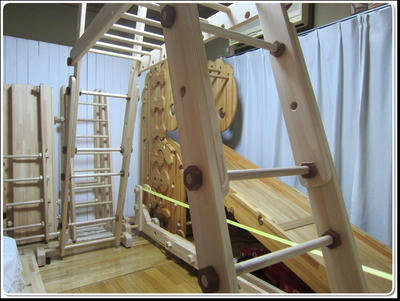

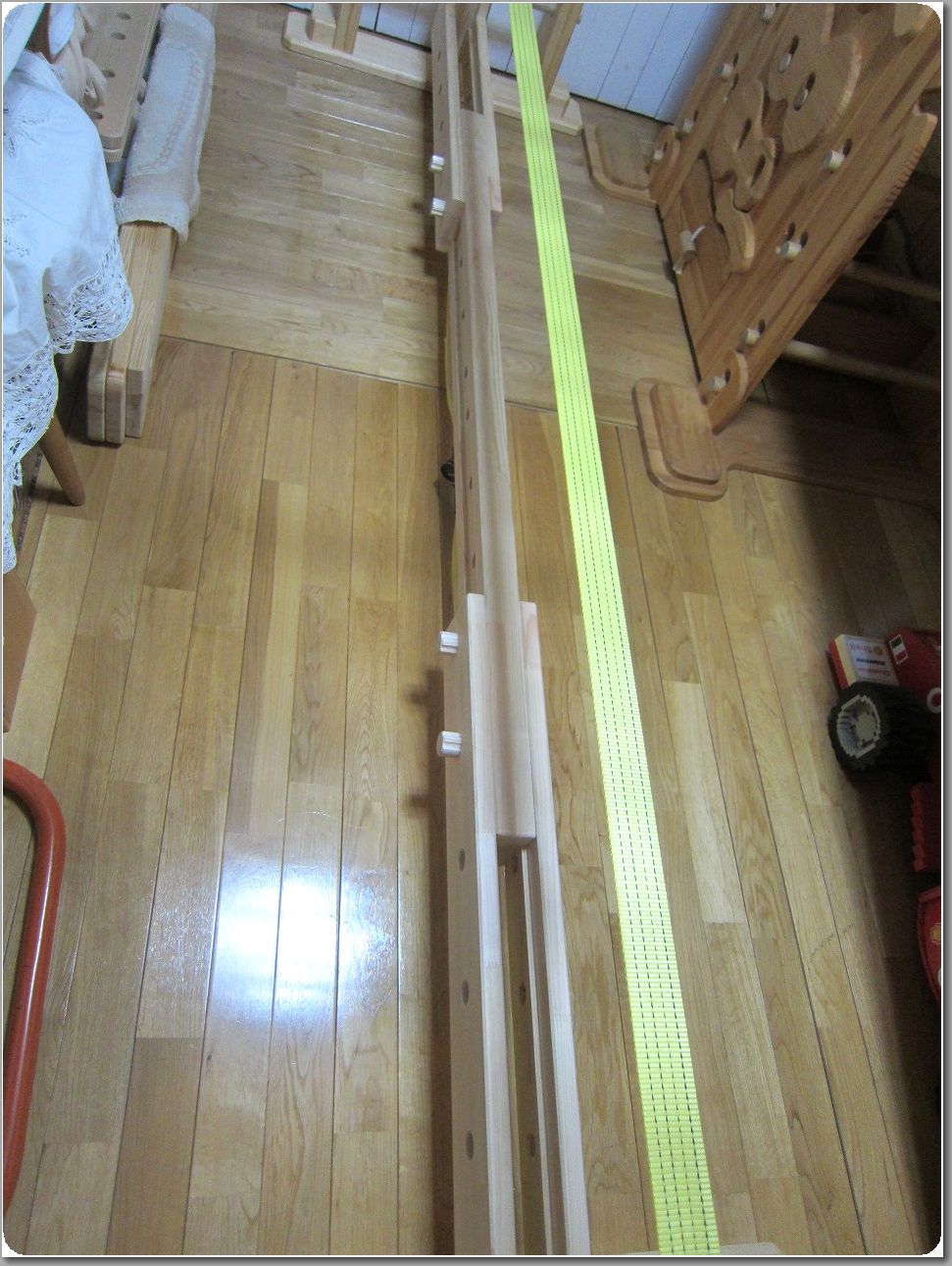

新オプションの大人も使える内蔵型スラックラインです。
ラインの高さは約３６０ｍｍ。
使わないときはラインを張ったままでサイドに寄せれば邪魔にはなりません。
また、ラインを張らずにストレート平均台としても活用できます。
◎内蔵型スラックライン：９８００円（ＷＡＸ費用：８００円）


ブリッジうんてい２０１９生涯仕様

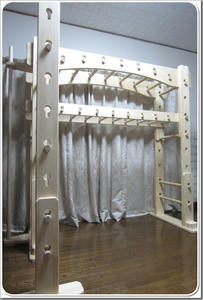

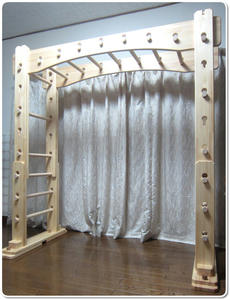

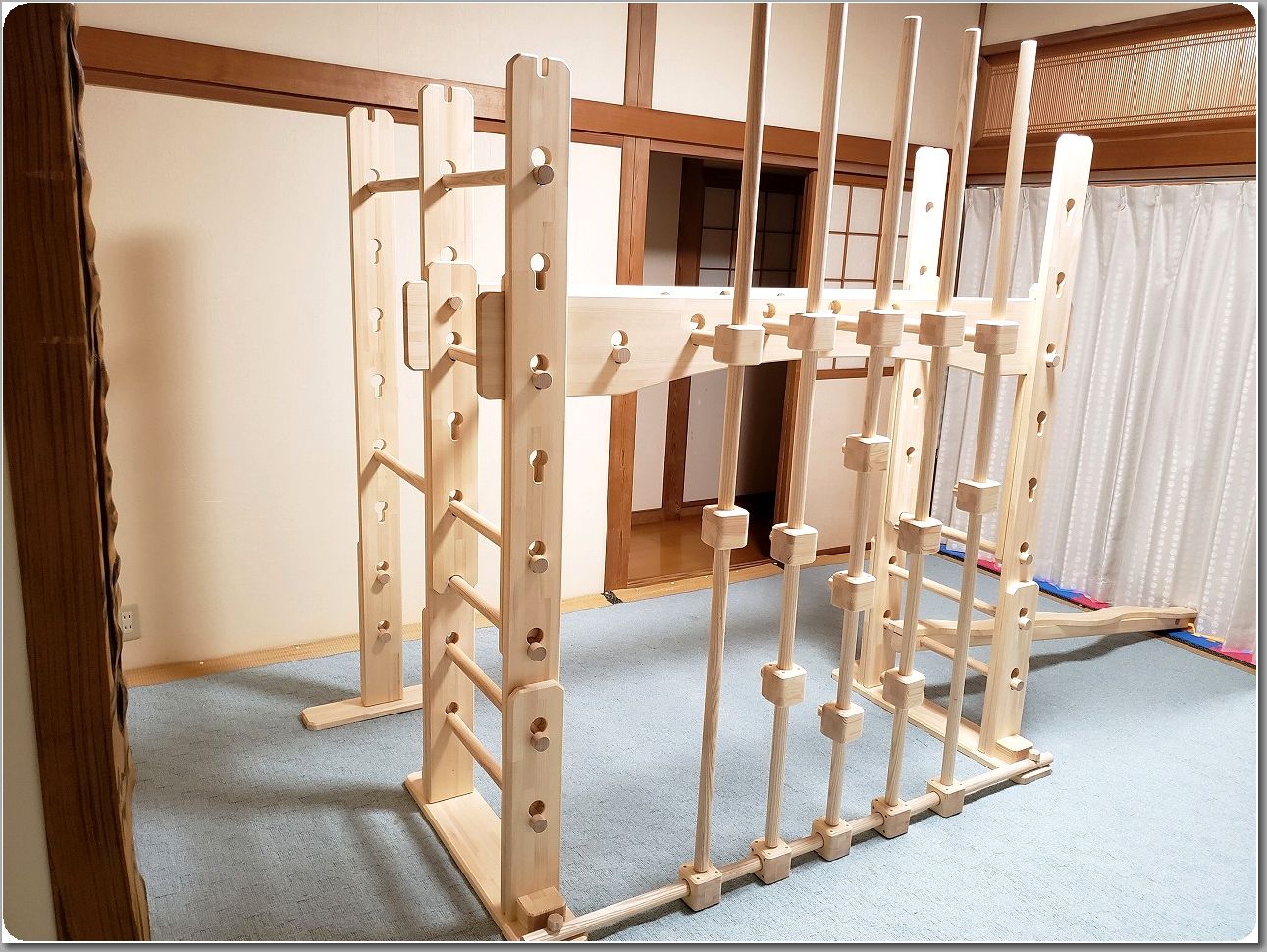

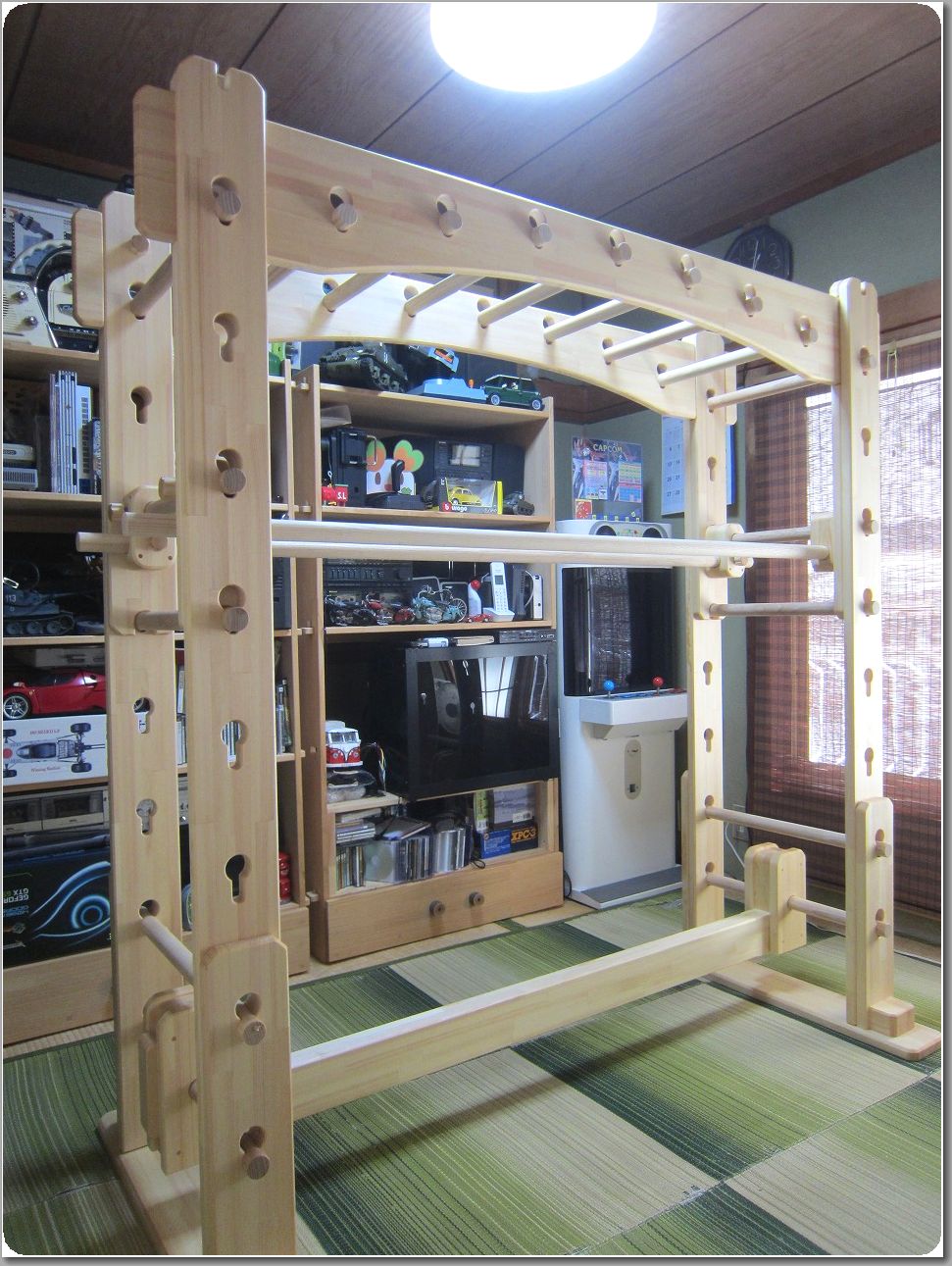

初公開のブリッジうんてい２０１９生涯仕様です。
家庭用では、もはやこれ以上の剛性感は必要ありません。
（組立手順書）

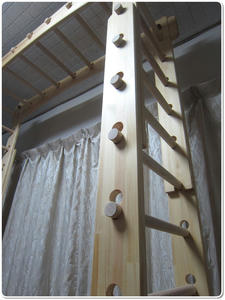

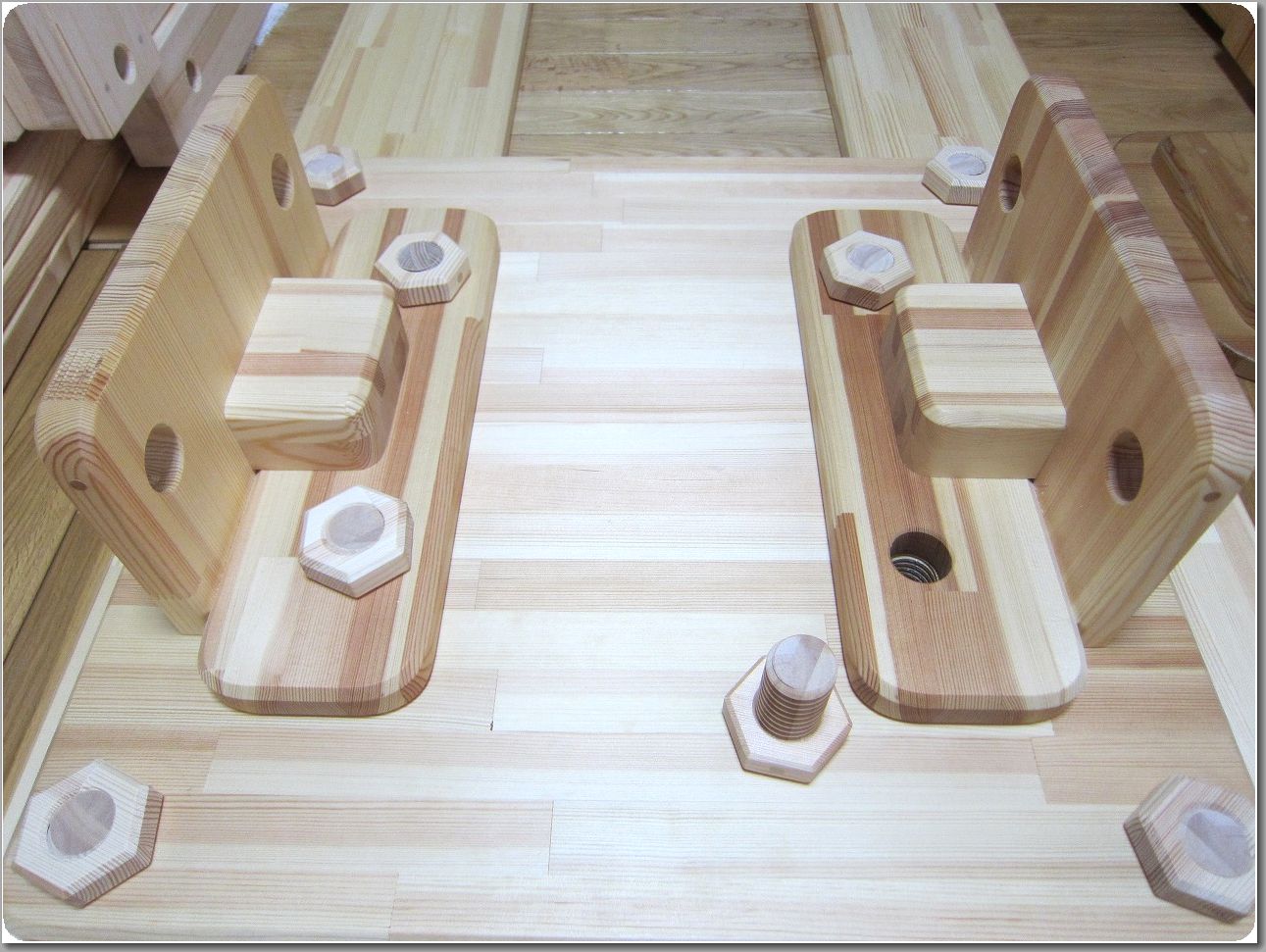

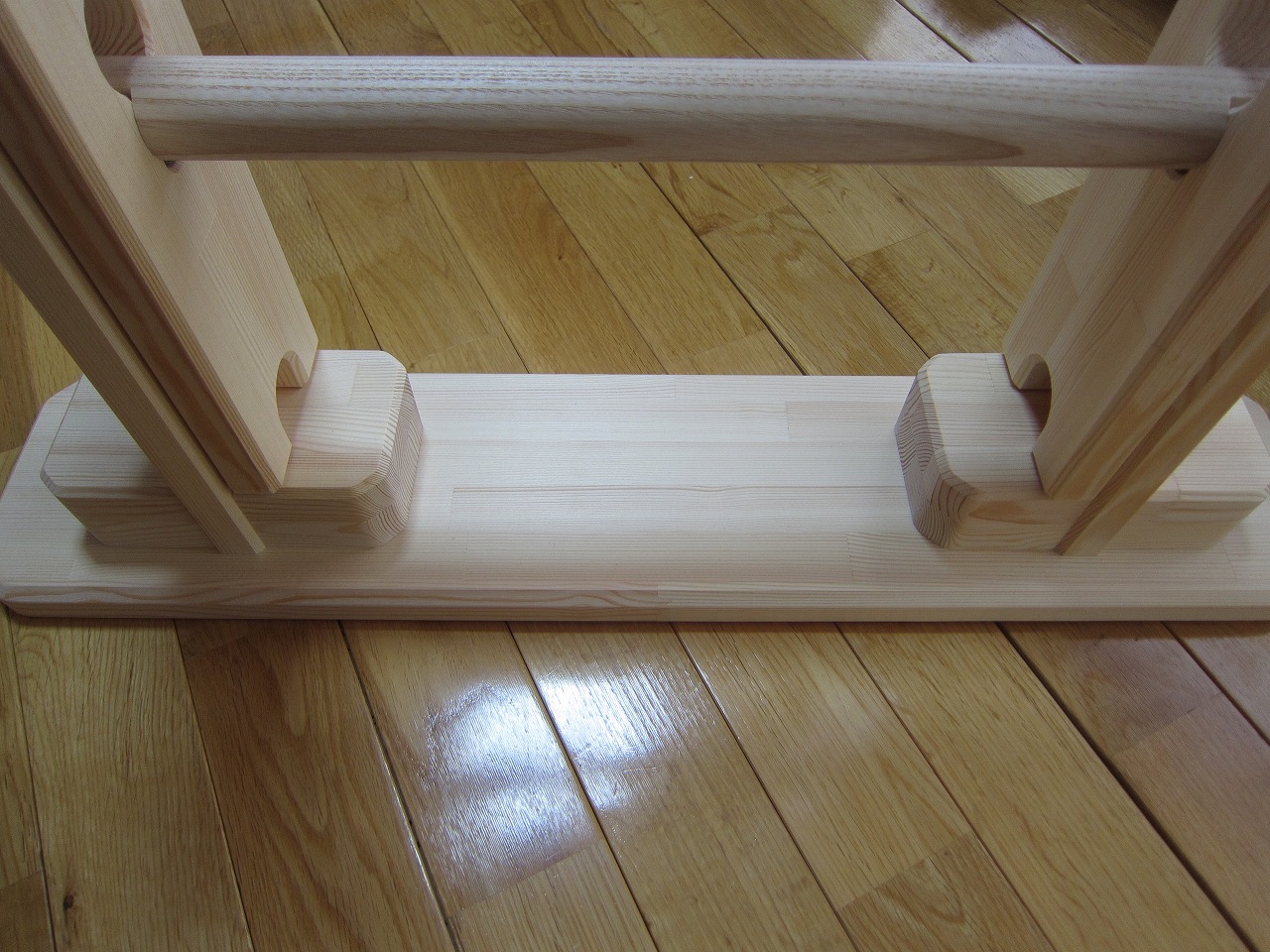

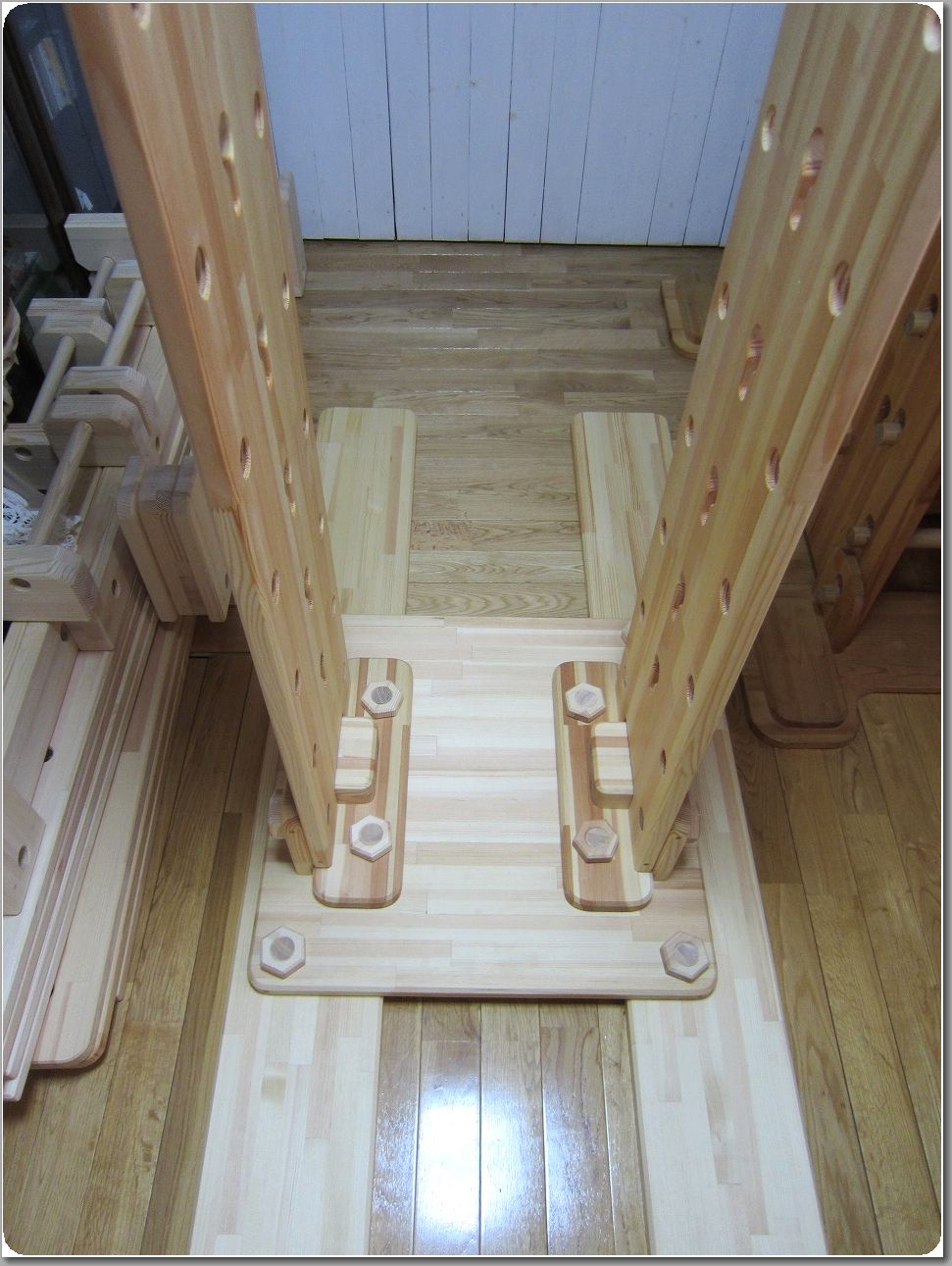

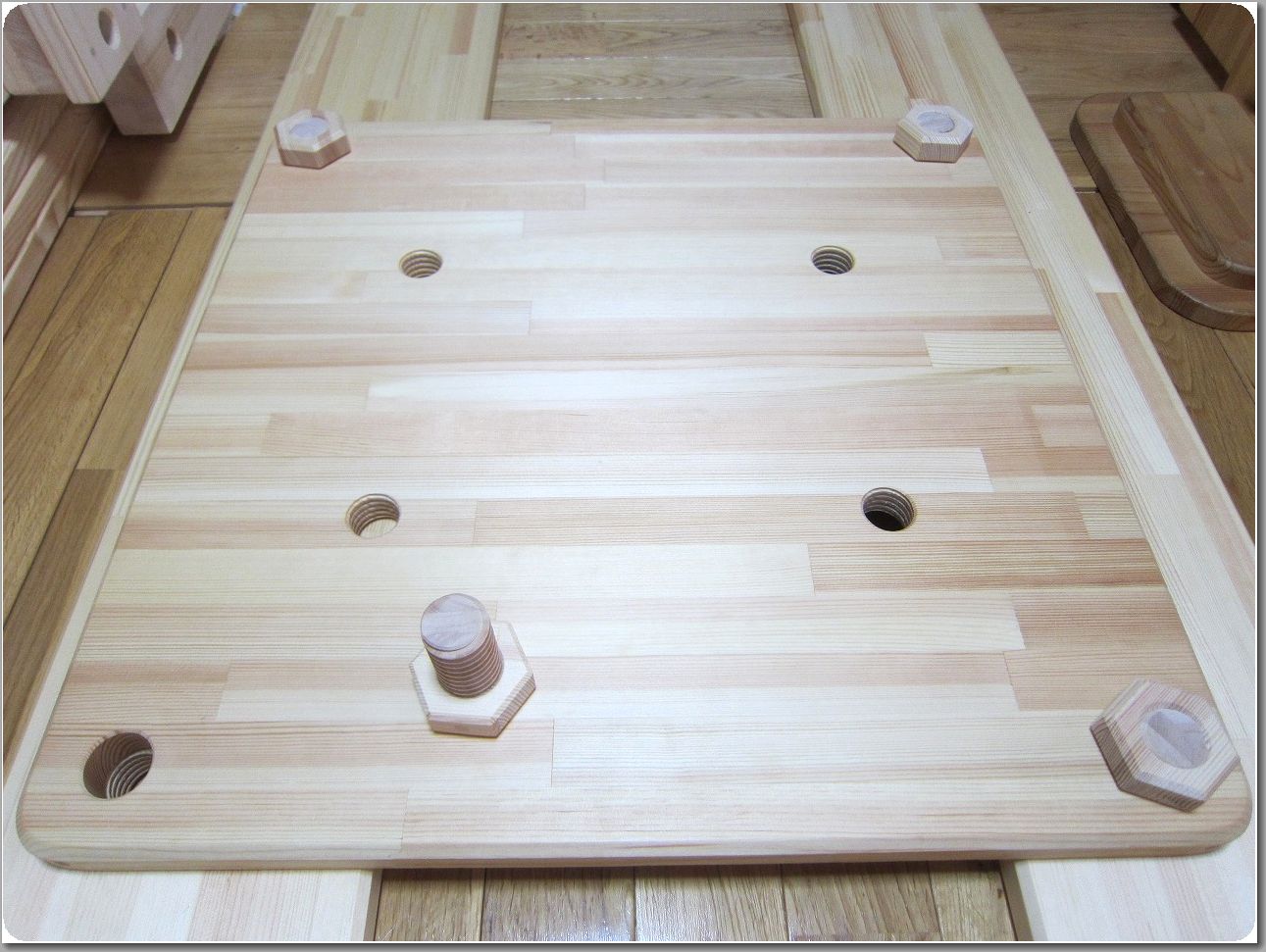

生涯仕様専用スライド土台に小柱を組み込みます。

本柱を組み込みます。

側板をはめ、握り棒をセットして完成です。


（本体サイズ）
長さ：１７００ｍｍ
幅：８４０～（１０６０ｍｍ※土台を広げたサイズ）
高さ：２５５２ｍｍ※最大
（設置スペース）
１７００×８４０～（１０６０mm※土台を広げたサイズ）（高さ調節機能）３２mm握り棒位置１５６７⇒１７５０⇒１９３３⇒２１１６⇒２２９９⇒２４８２mm
これ以上高くすることは可能ですが、安全上全５段階とします。
※５段階に上げたときに柱ユニット側丸棒がフル充填し、肋木機能と化します。
※画像は１７５０ｍｍで組んでいます。
（丸棒間隔）
・柱ユニットの丸棒間隔：１８３ｍｍ
（握り棒間隔と本数）
・３２ｍｍ：２５０ｍｍ間隔×６本
・２７ｍｍ：２００ｍｍ間隔×７本
・２０ｍｍ：１５０ｍｍ間隔×１０本

◎価格：１４００００円

りとるとっぽ特大号 WAX仕上げ＋鉄棒機能オプション

りとるとっぽ特大号と鉄棒オプションです。
今回はWAX仕上げ付きでのご購入ありがとうございました。
WAXを塗ると桜材のナットがひときわ映えます。
しかし桜の在庫は残り少なく、あと数台作れるかどうかというところです。

今回は組み立てのおさらいです。役立ててください。

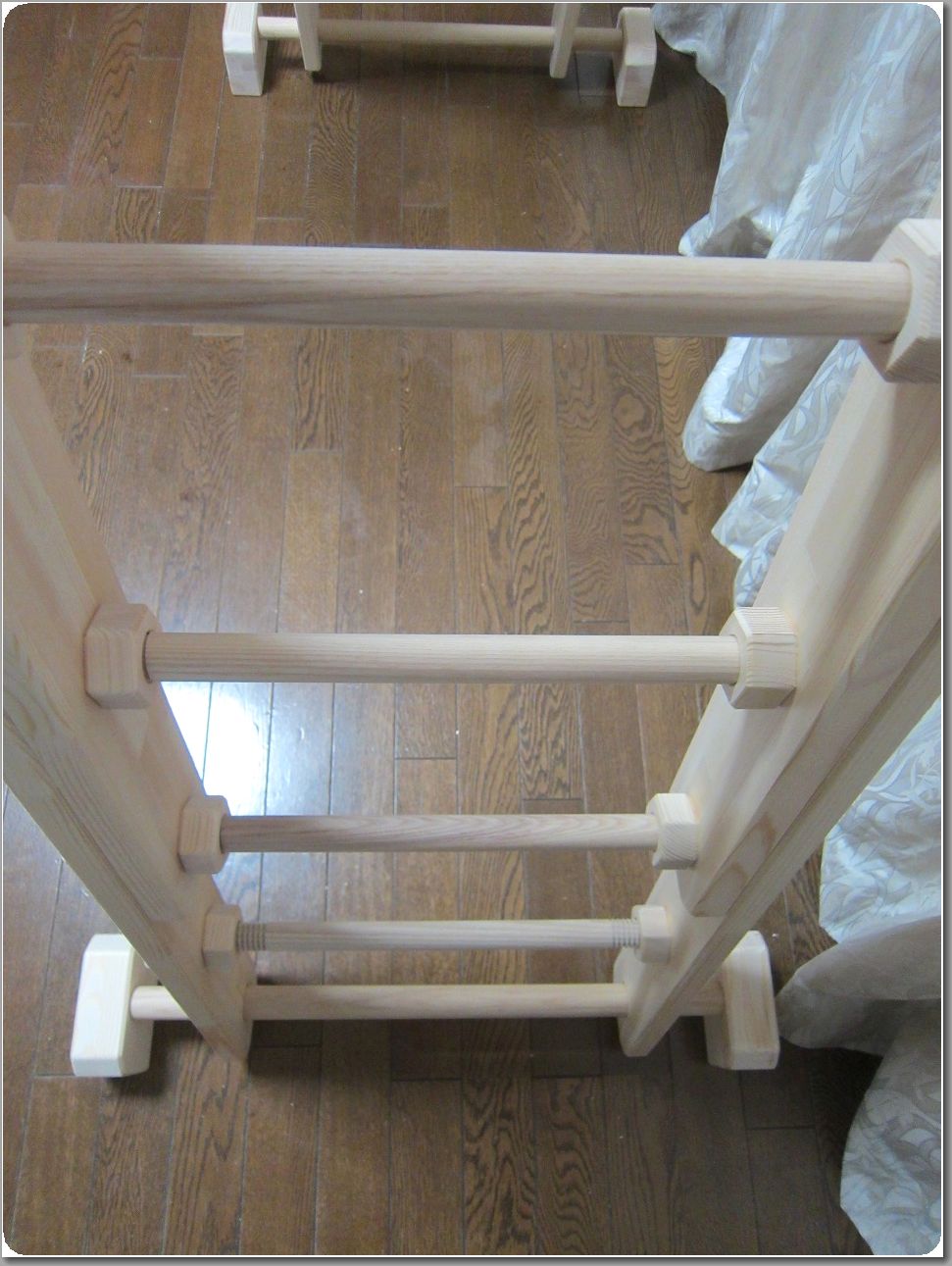

柱ユニットを組みます。

こちらが上。

こちらが下。

土台を取り付けます。目一杯ねじ込んでください。

ナットをセットした丸棒を。

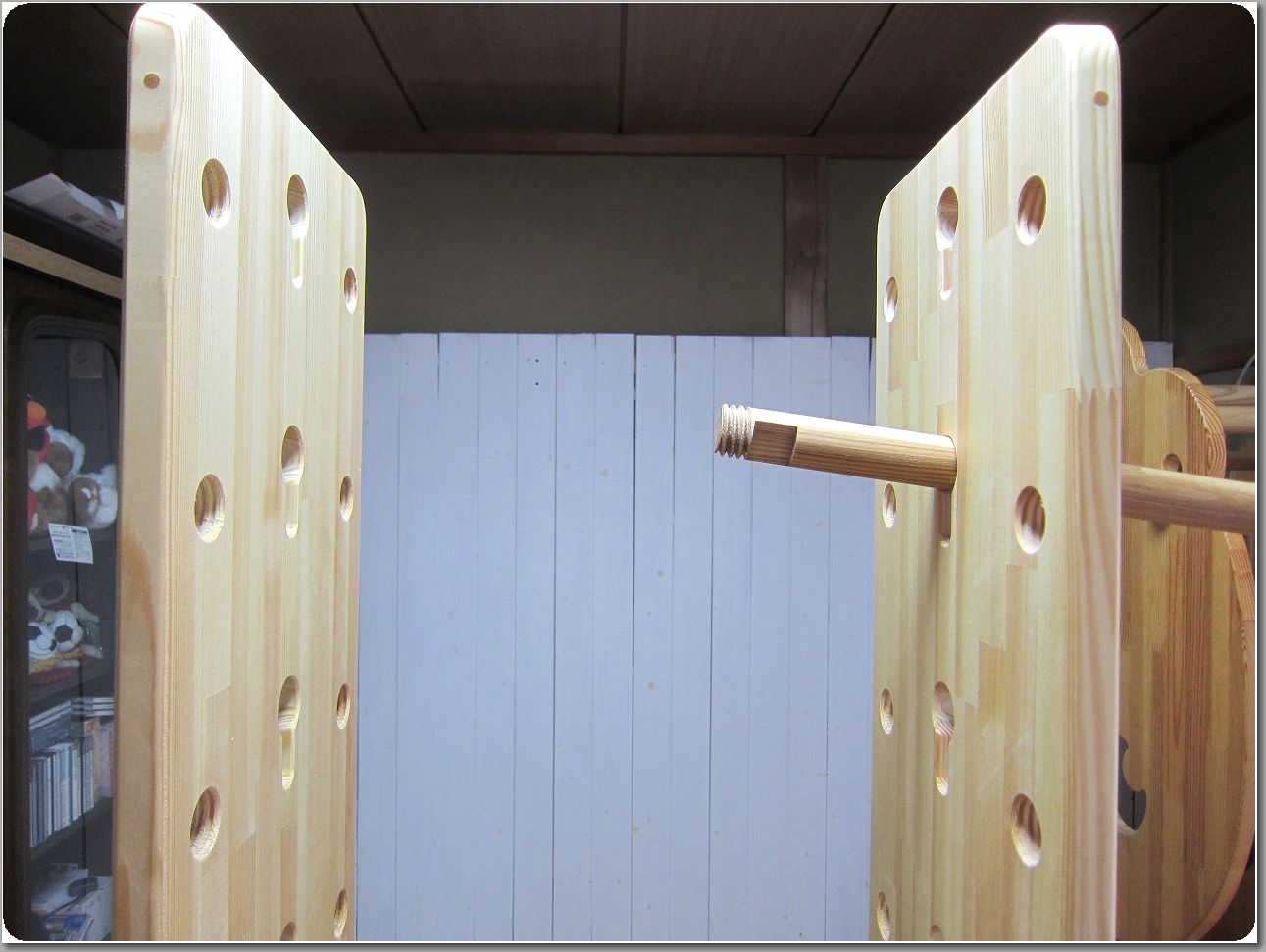

柱に組み込みます。

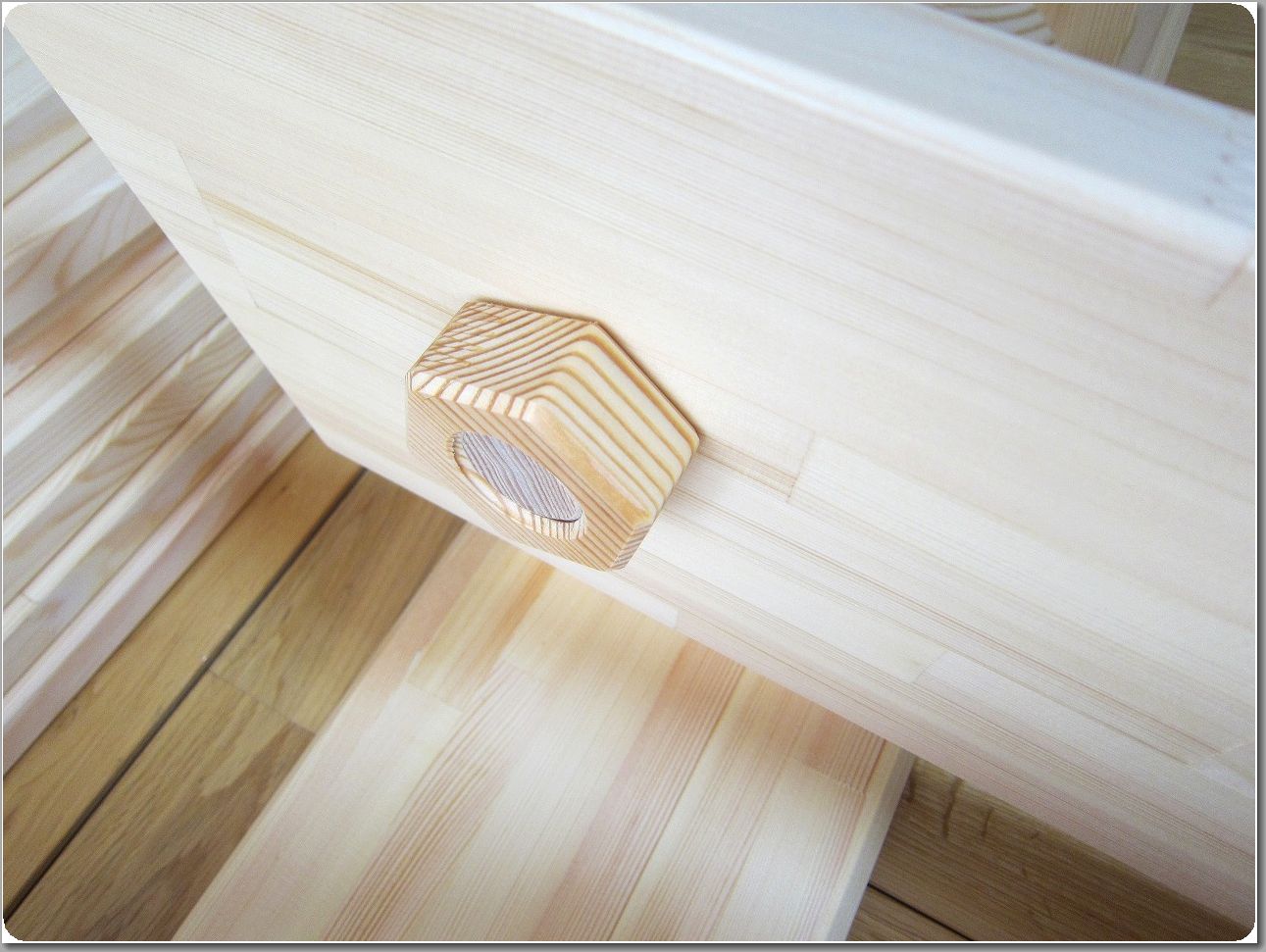

外側もナットをしめて１台完成。

もう一台は鉄棒を取り付けるので丸棒は二段階で組みます。

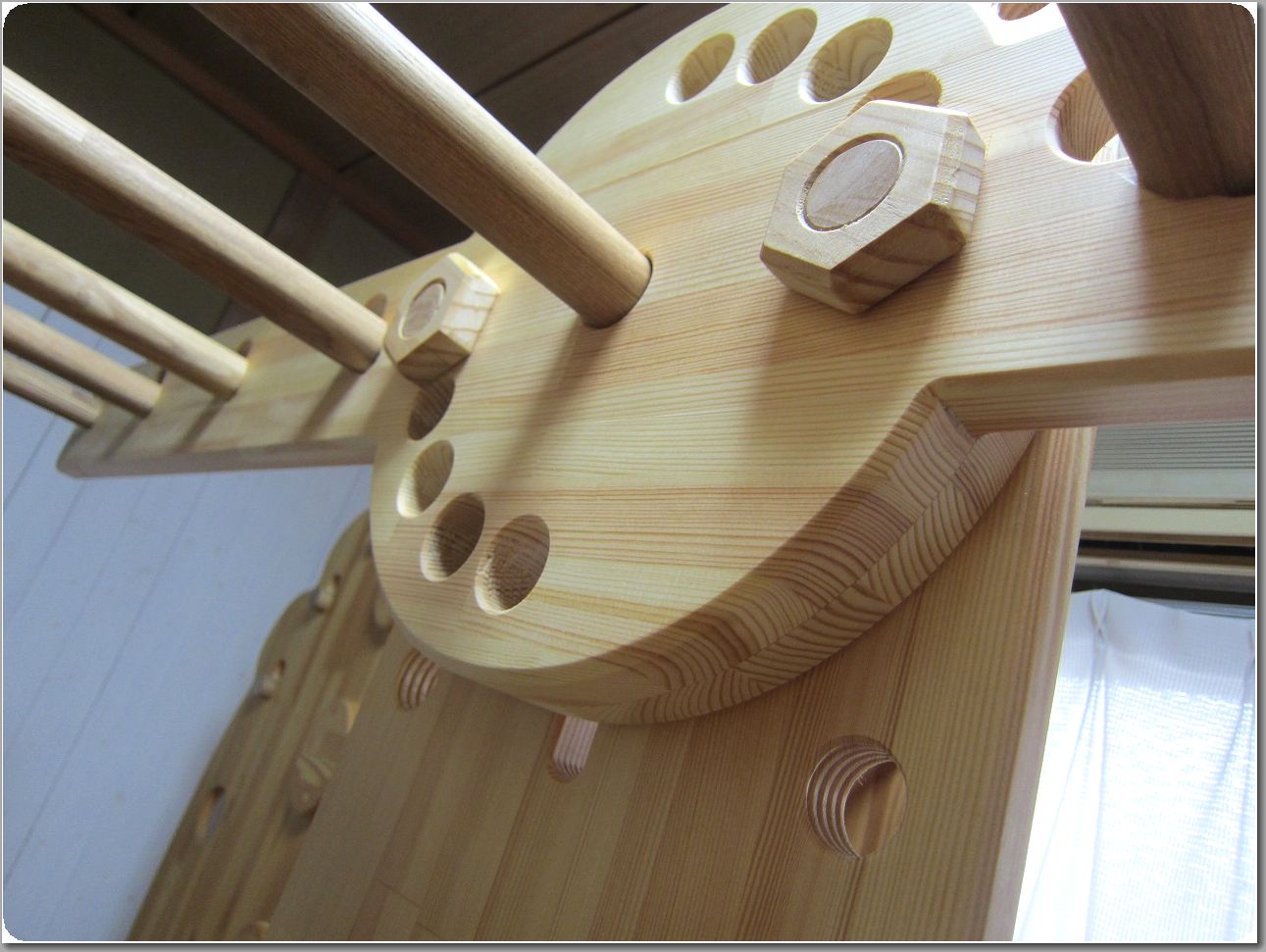

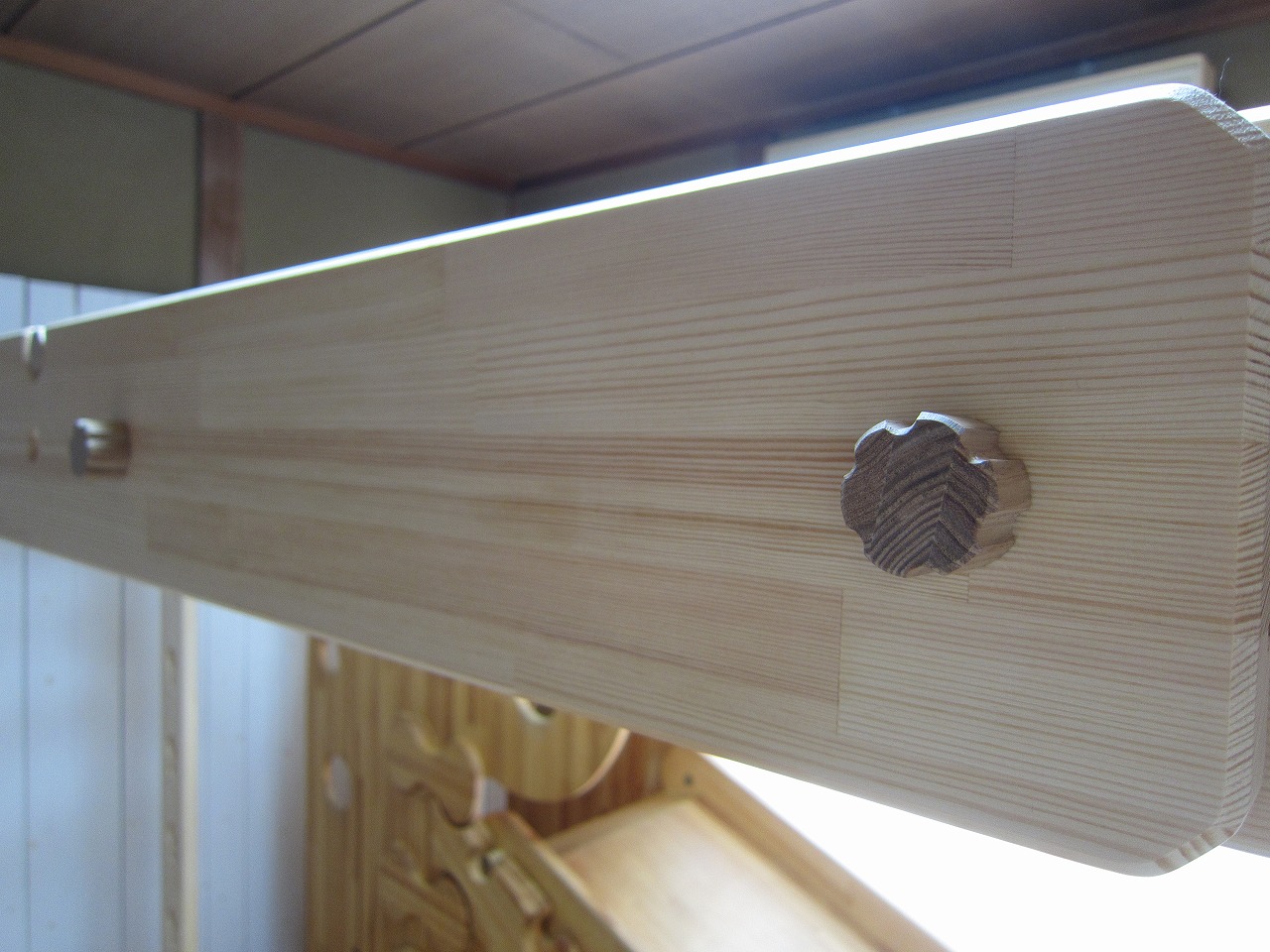

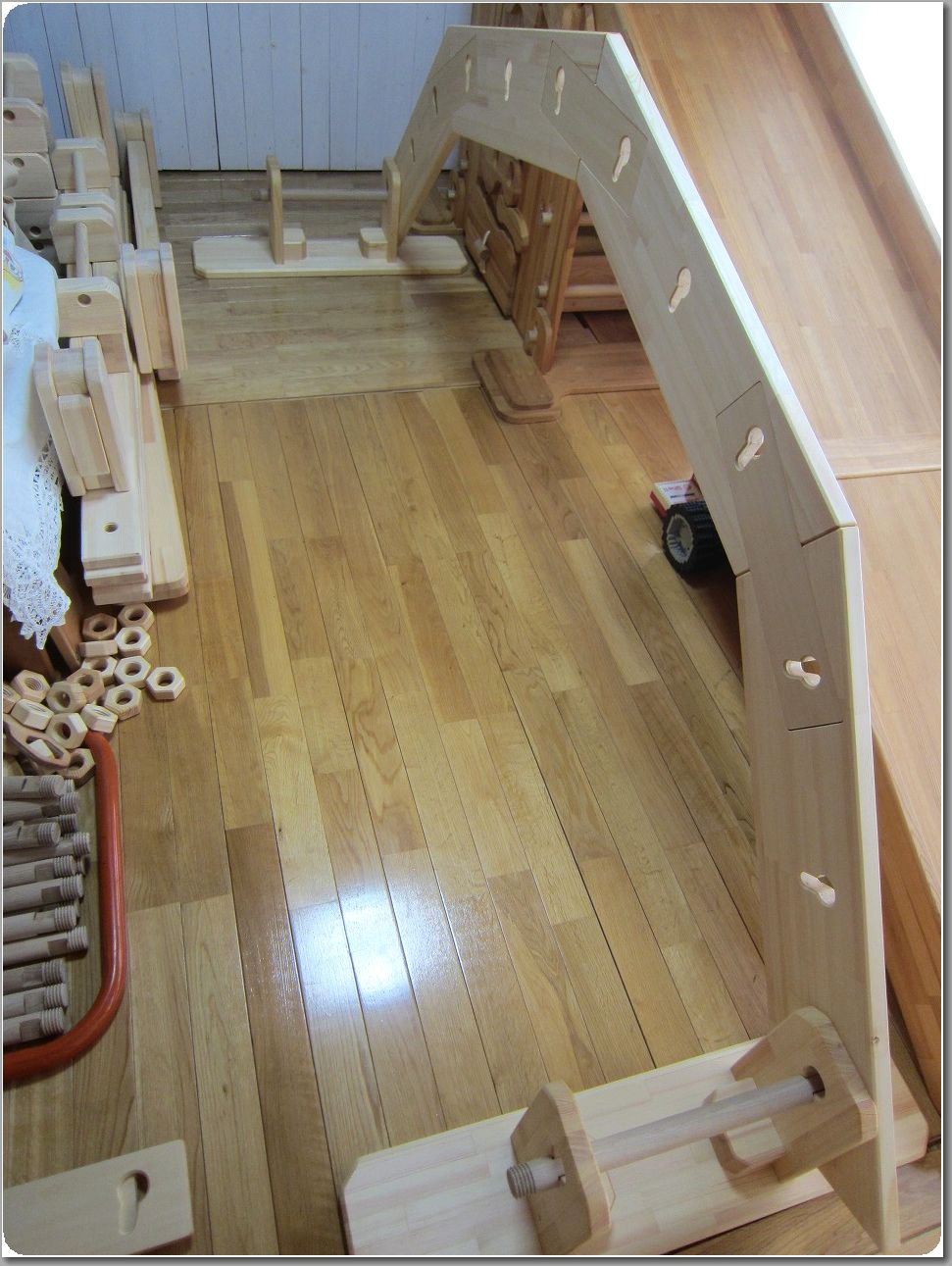

柱の一番上をボルトナットでつなぎ、本体を横倒しにして梁と連結します。

これがボルトナットです。


このように、、。

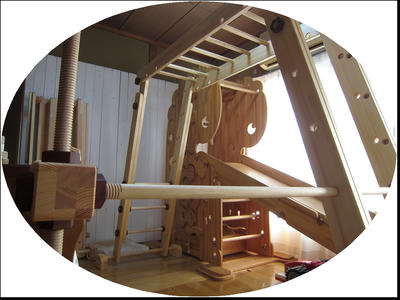

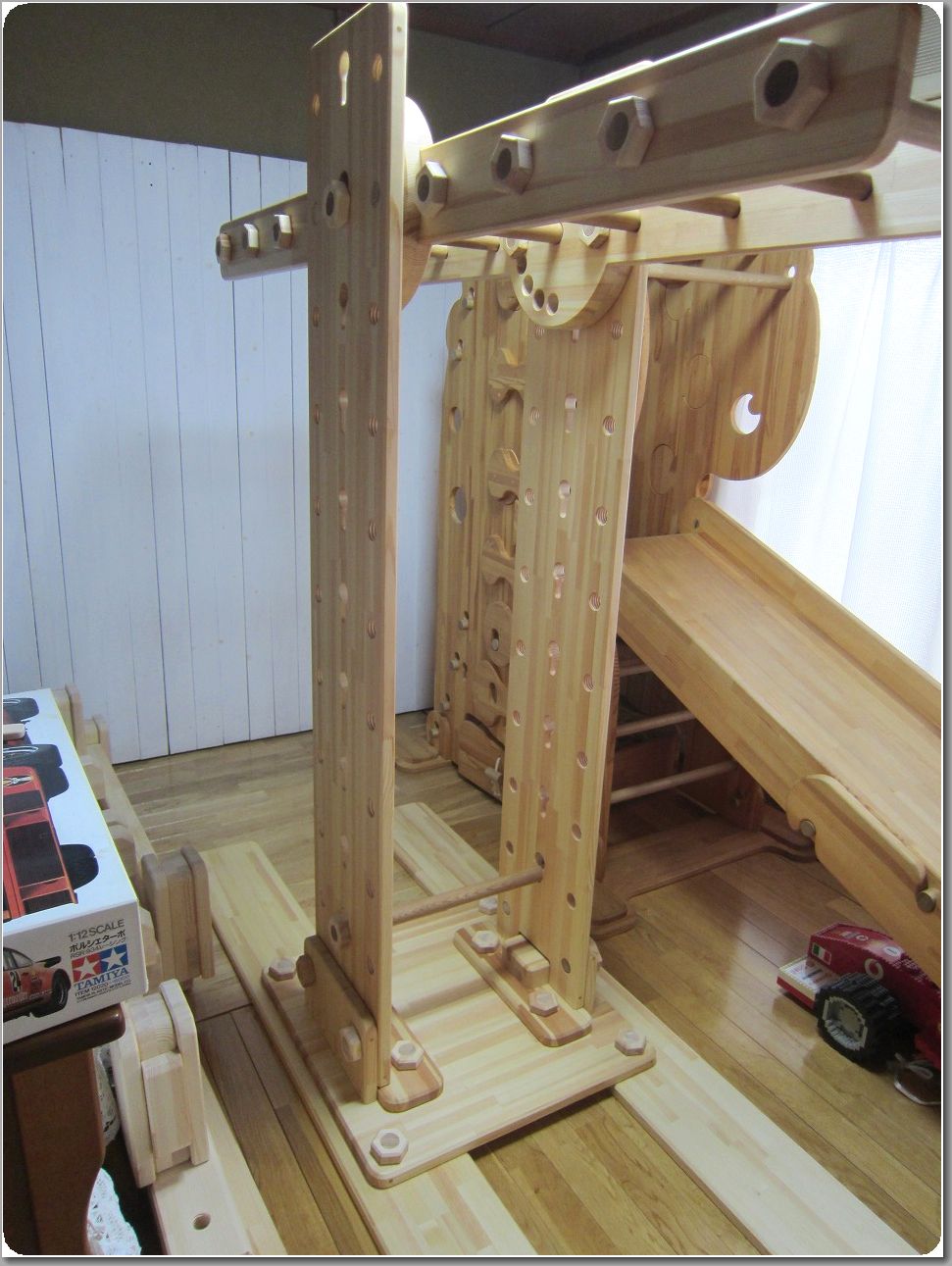

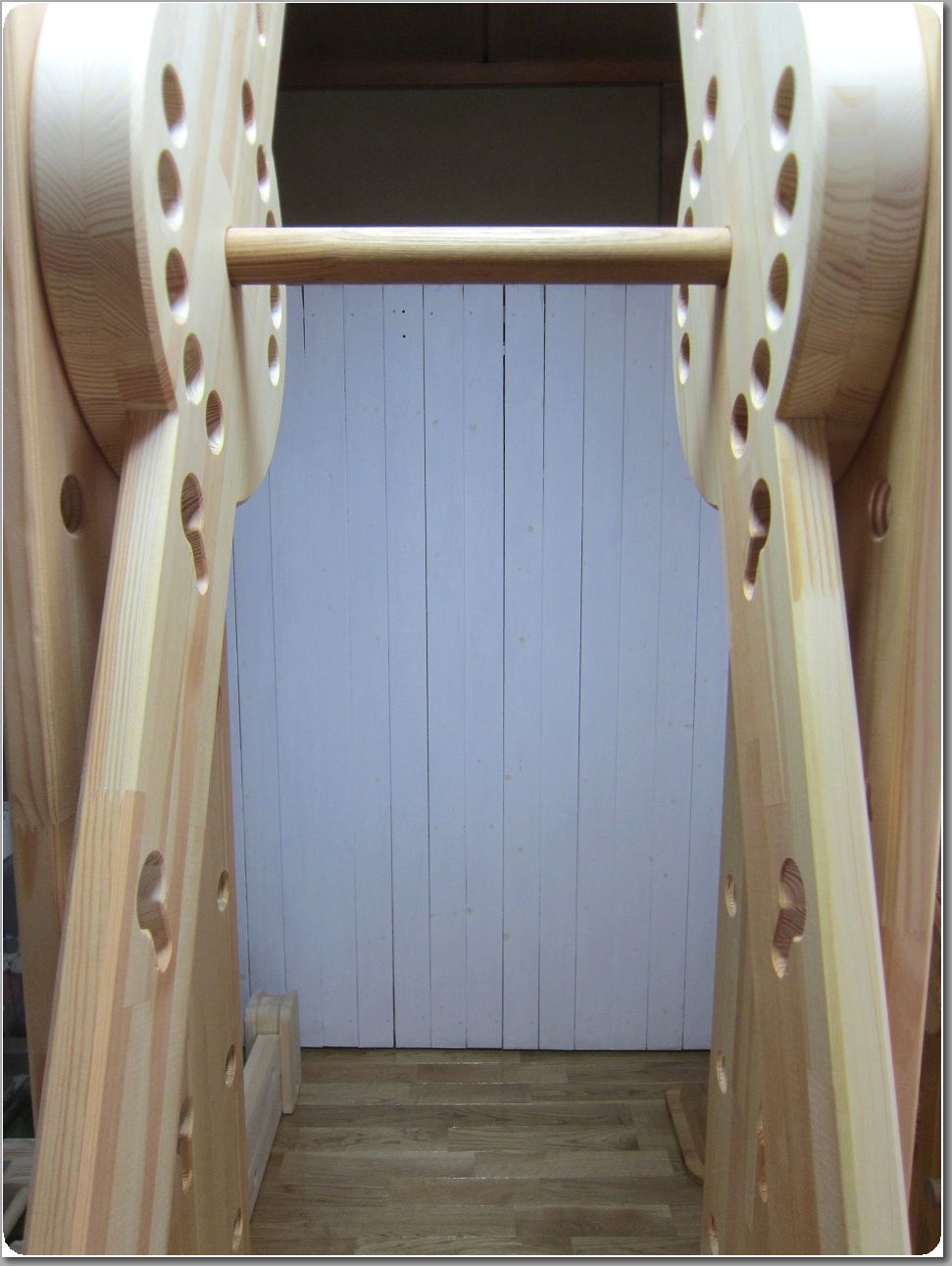

本体を起して鉄棒を差し込みます。

下の丸棒と同様にナットで固定します。

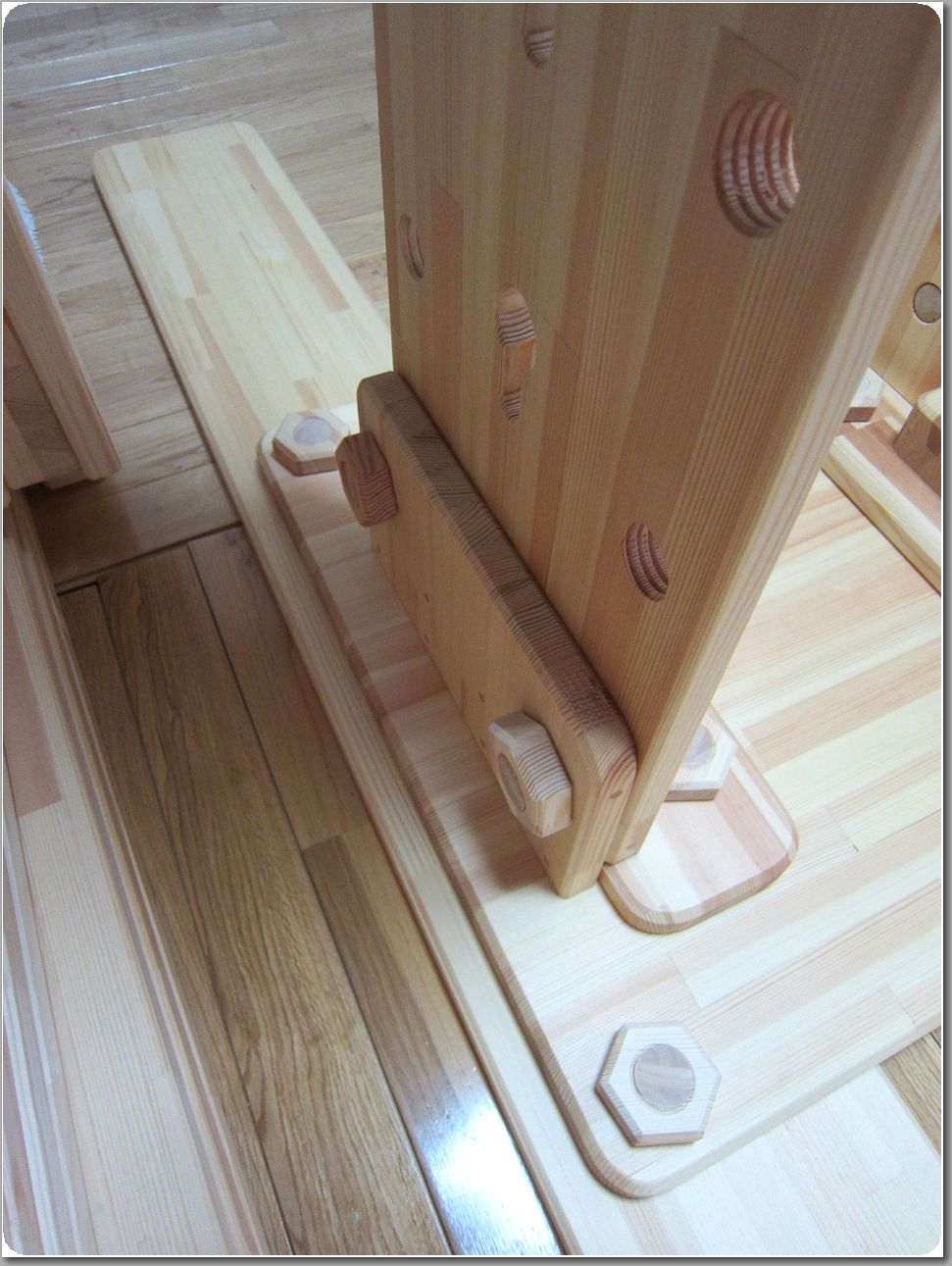

鉄棒の土台を組みます。

土台にネジ山が見えなくなるまでねじ込みます。

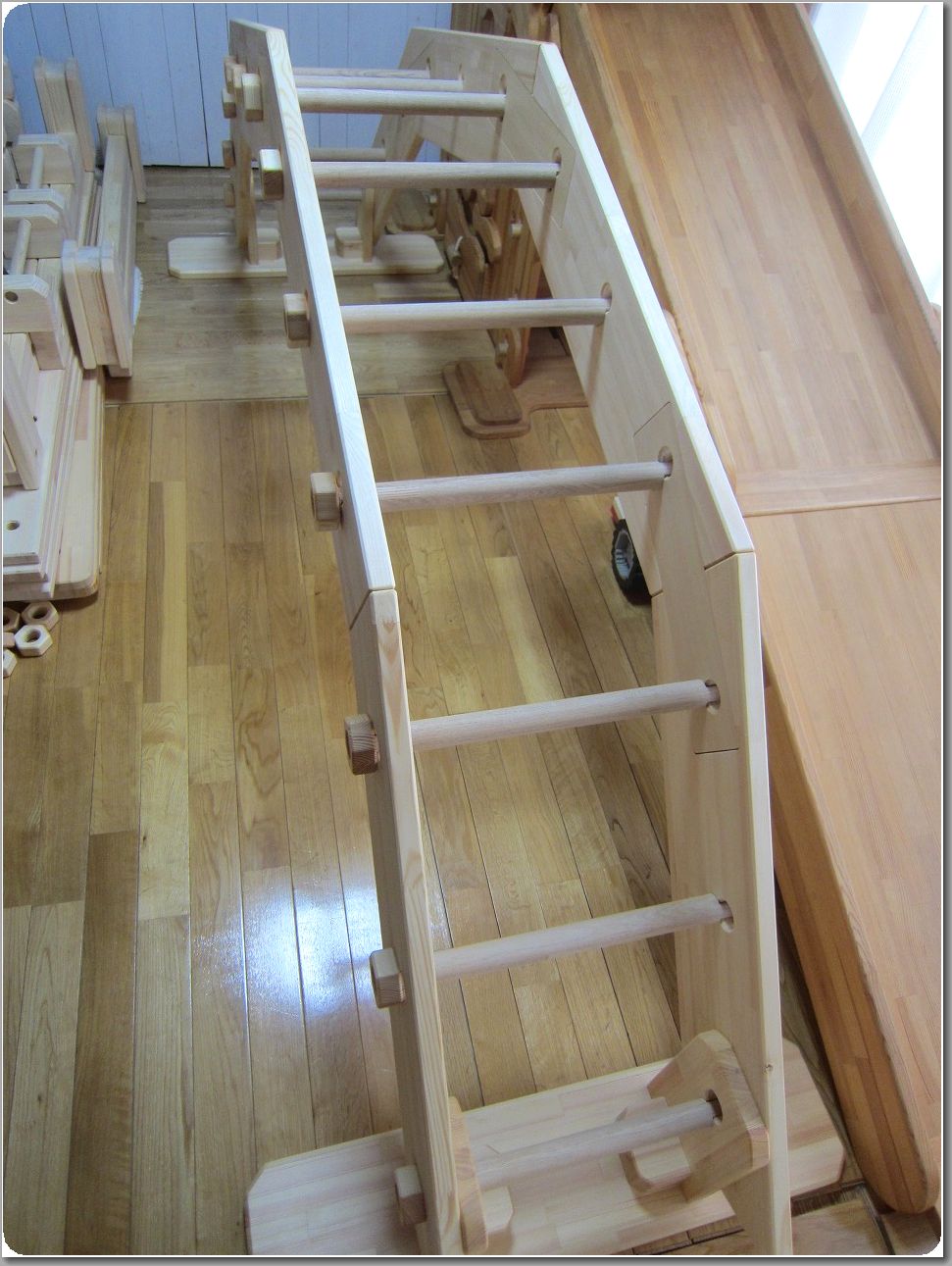

連結ユニットを取り付けて完成です。

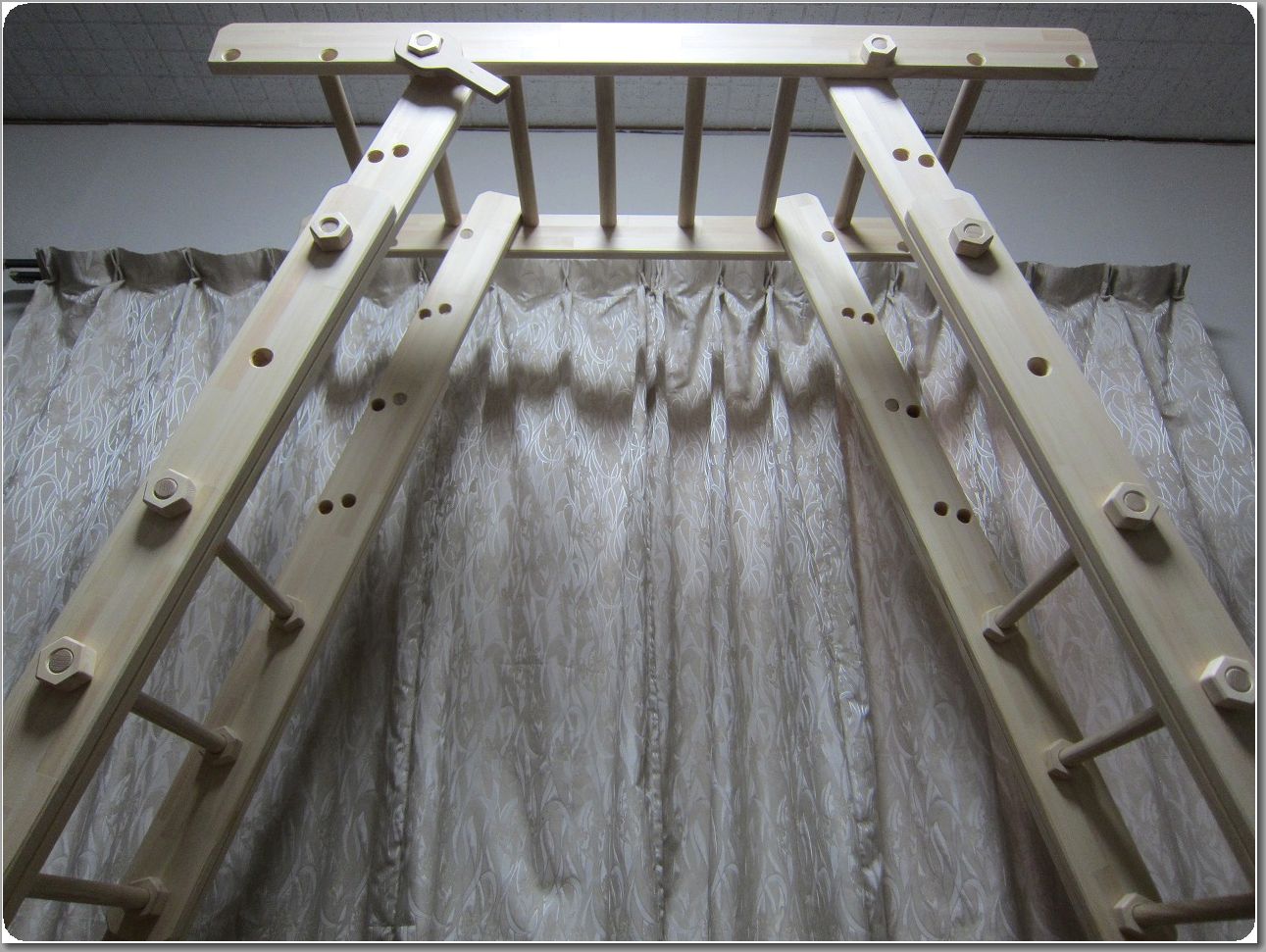

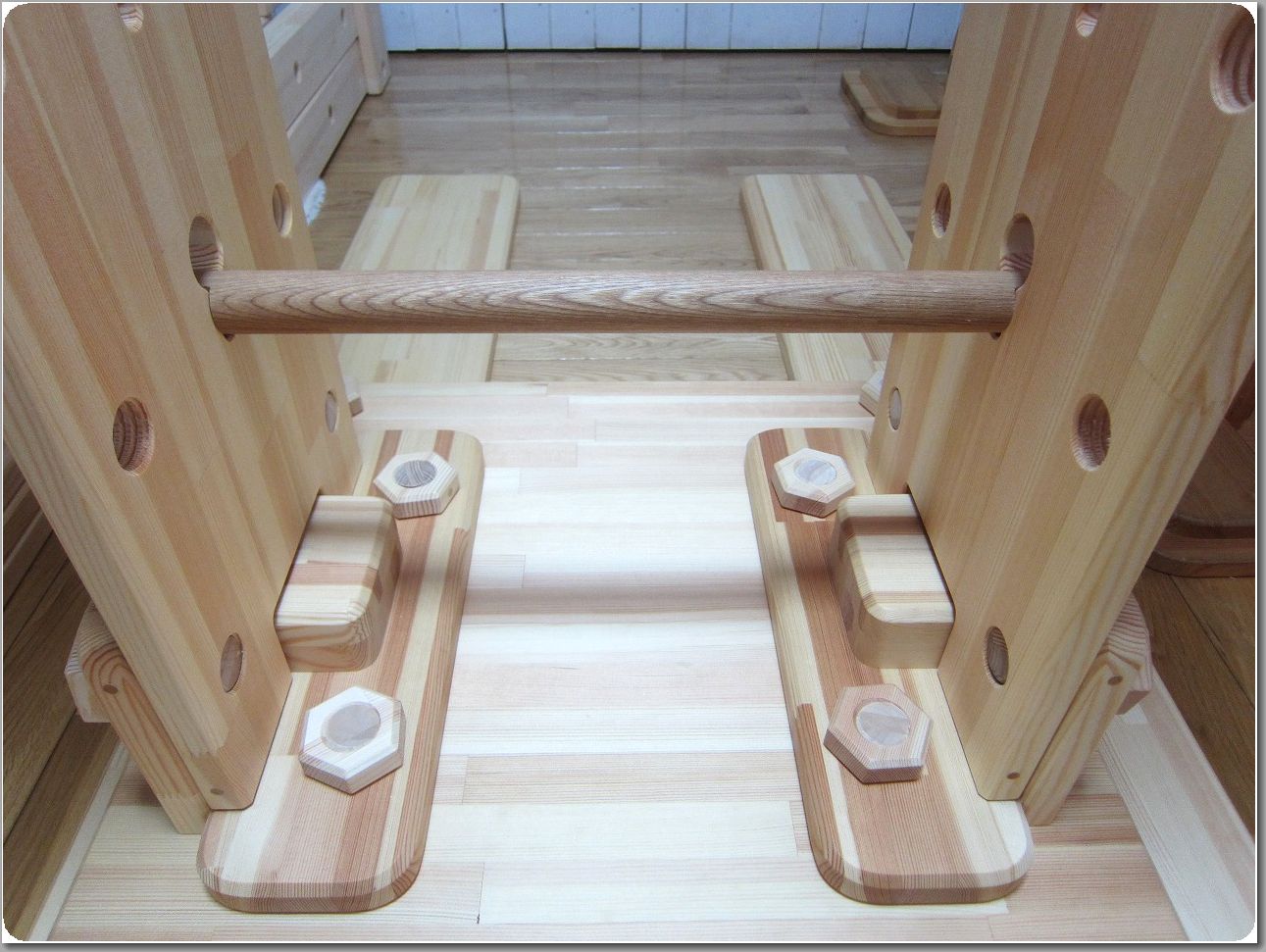

下から見た図。

上から見た図。
今回の鉄棒機能は６４５⇒８３５⇒１０２５ｍｍの３段階高さ調節式です。


その他参考画像です。

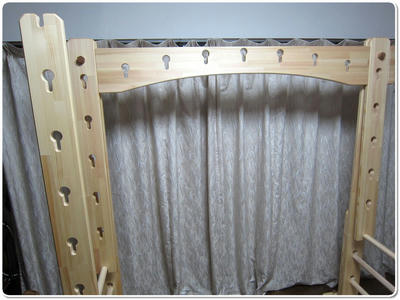

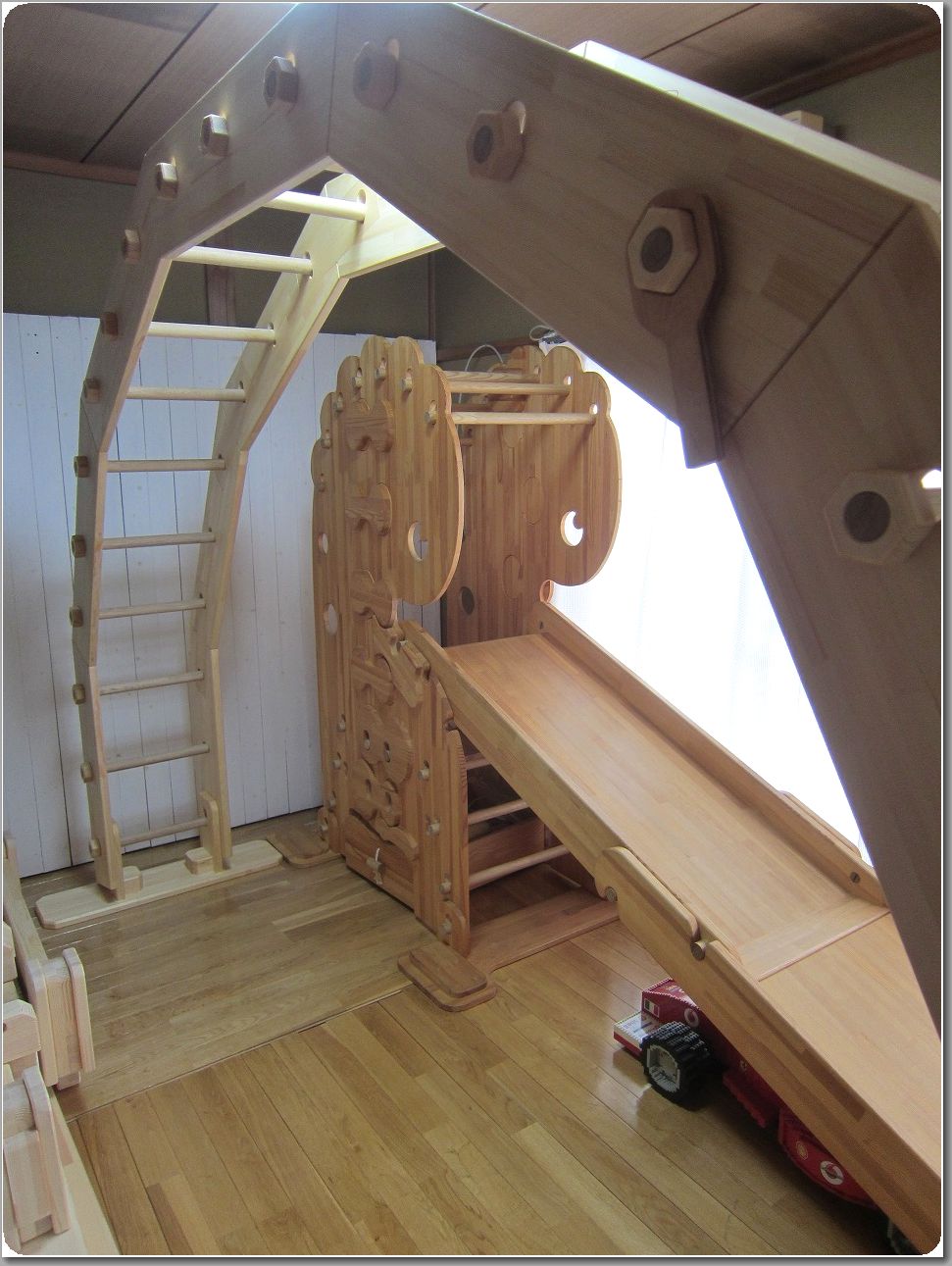

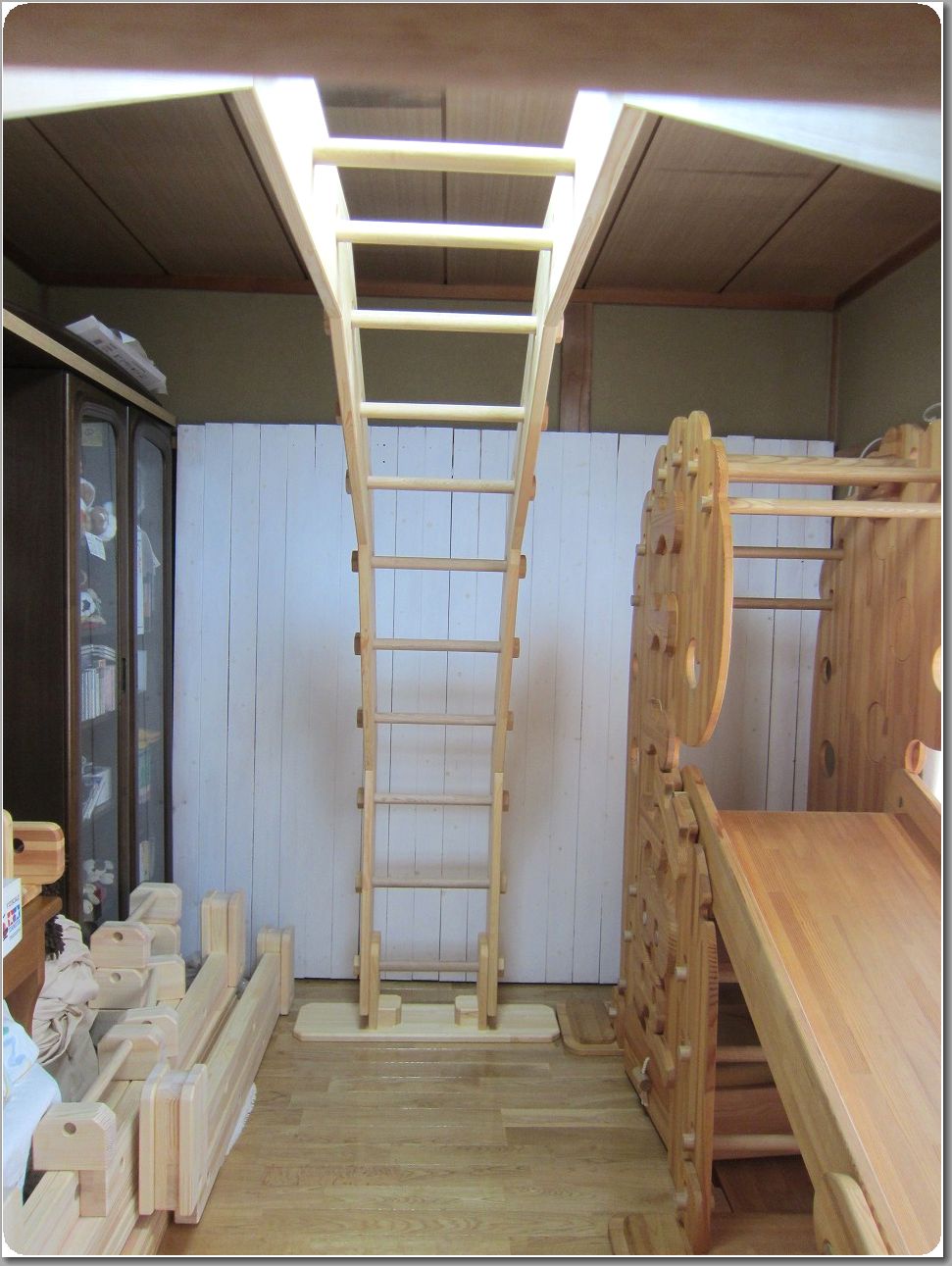

◆◆◆カスケードうんてい ３台目の製作◆◆◆

今回で３台目となるカスケードうんてい。
まだたった３台目なんですね。仕方ないです６畳間常時設置型の宿命です。

標準では７組の梁の連結が今回は落札者様のご要望で８組となり少し大型化します。
天井の低い我が家ではとうてい組めそうもないので、組み込み確認のみでの発送となりそうです。

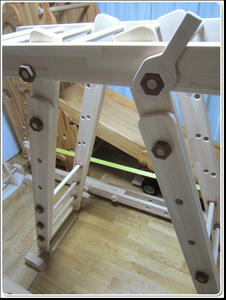

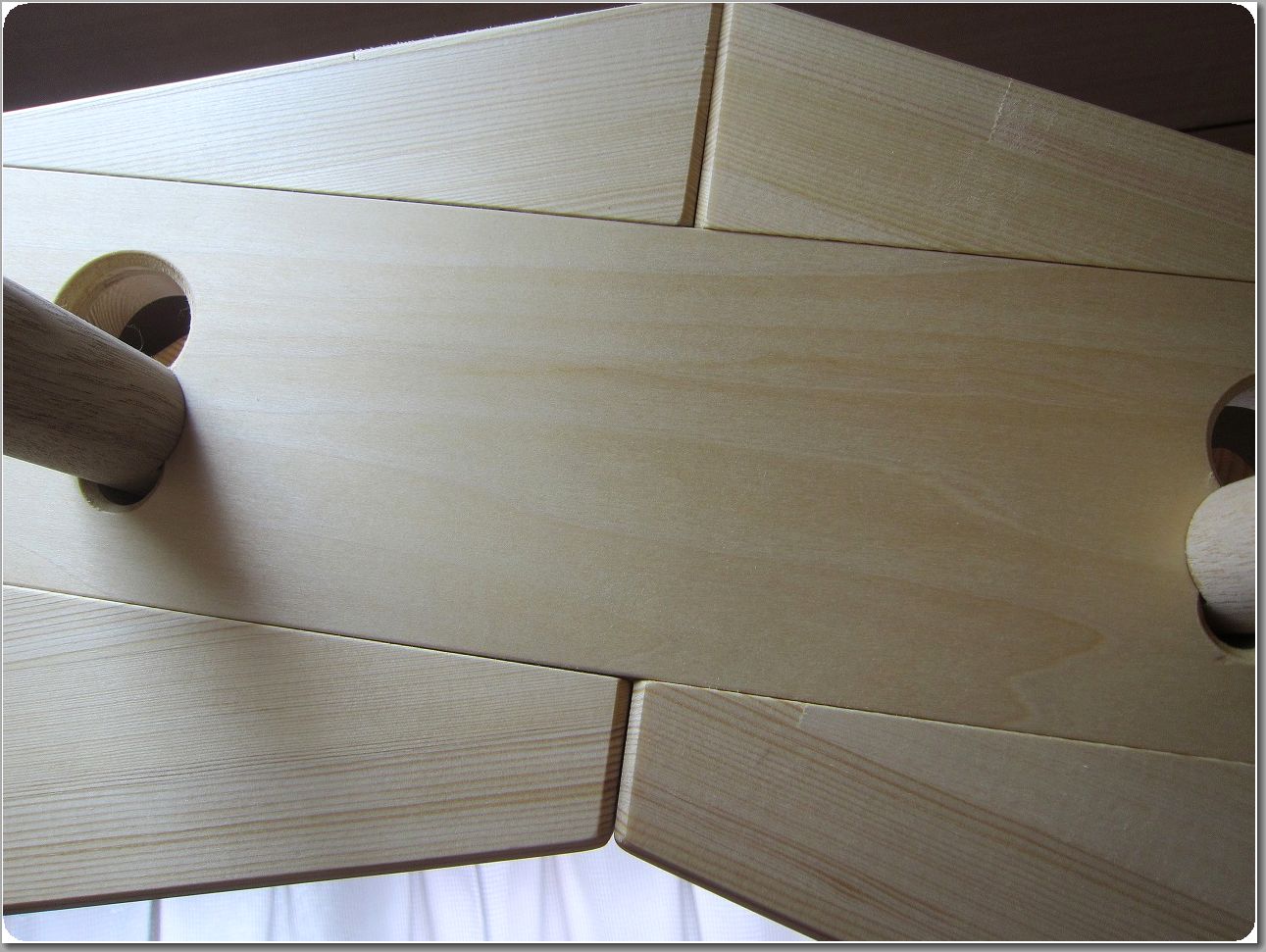

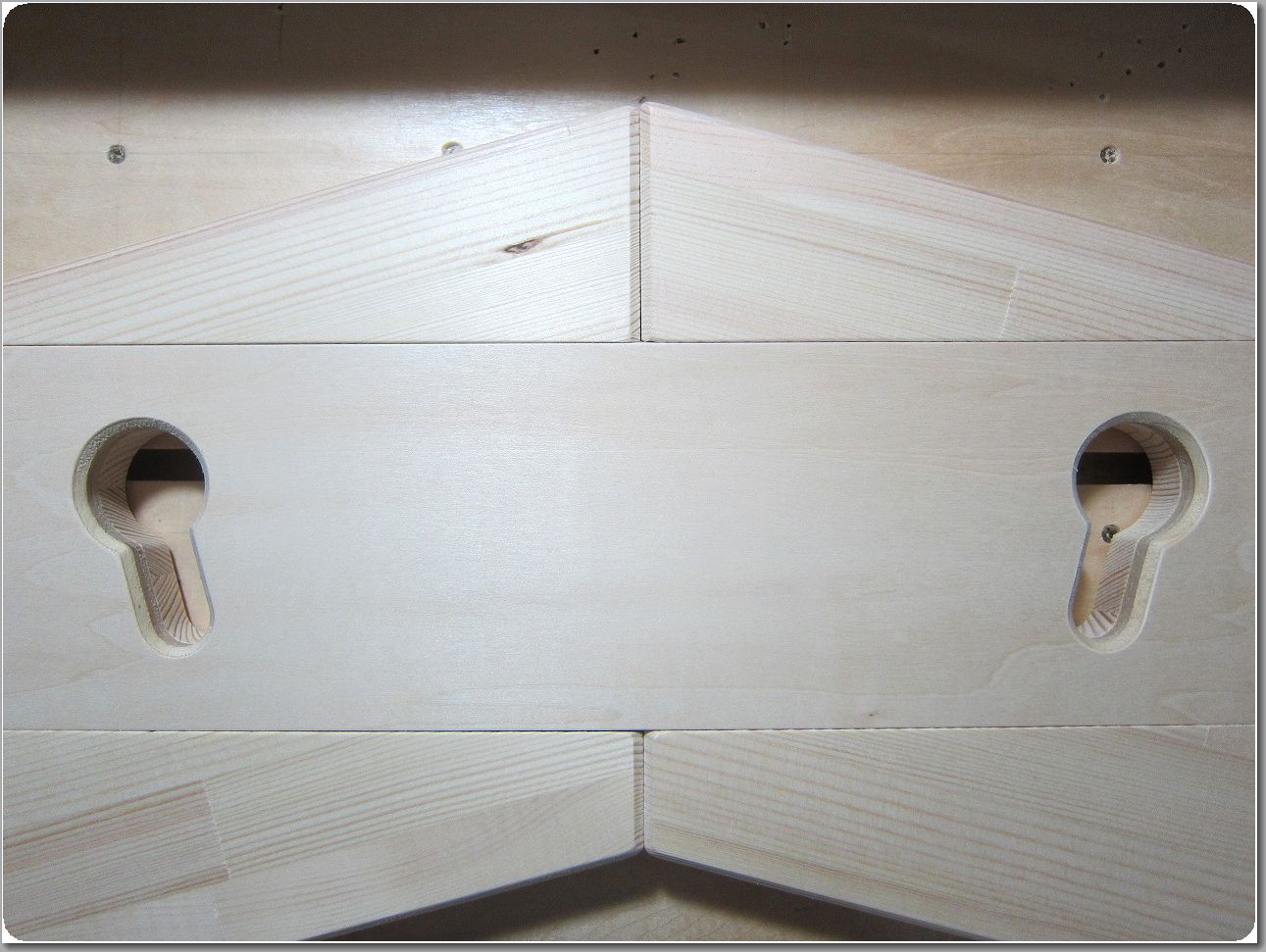

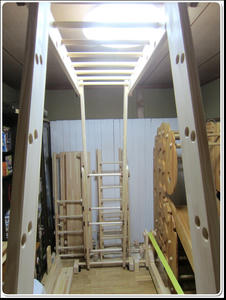

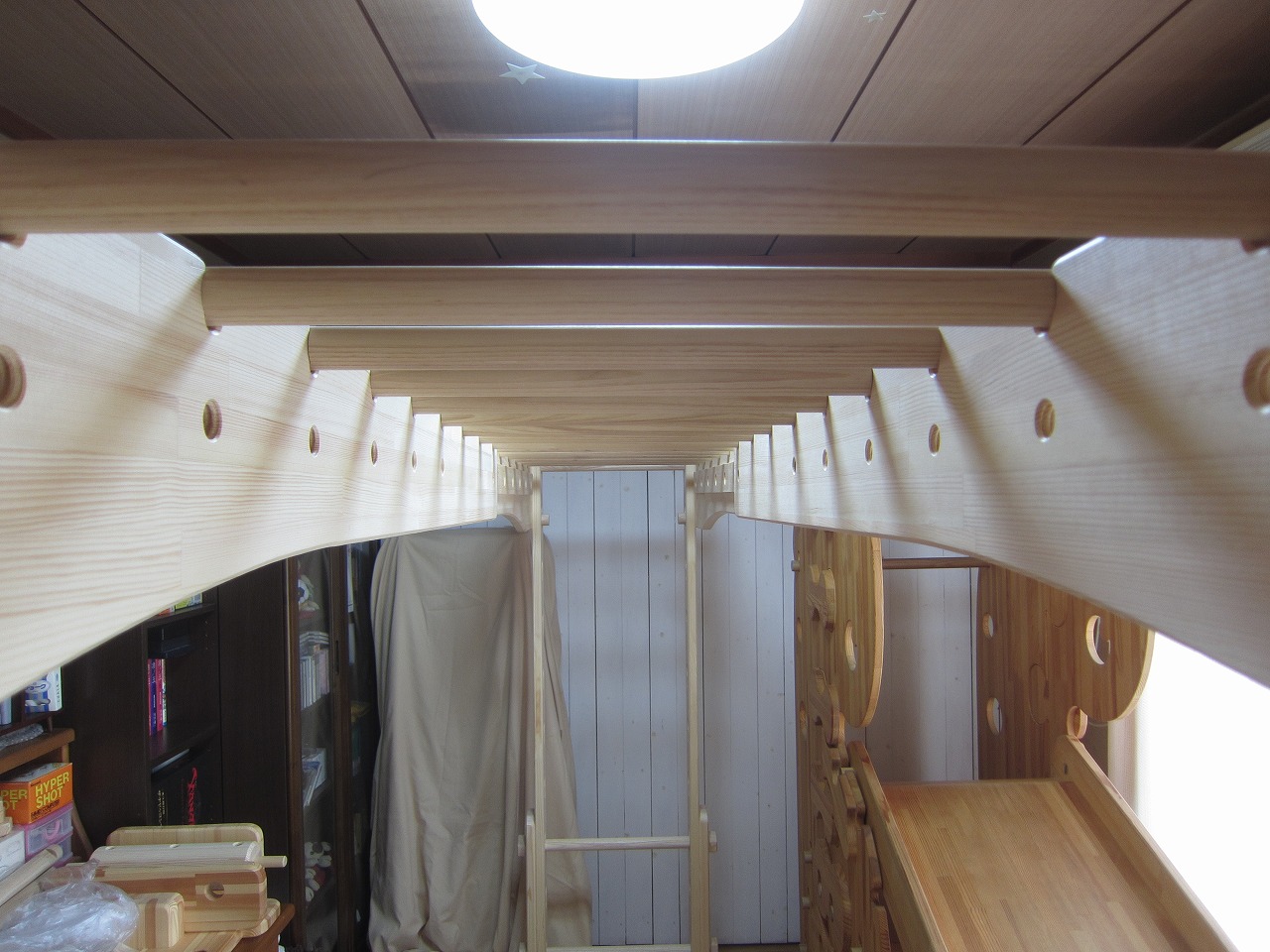

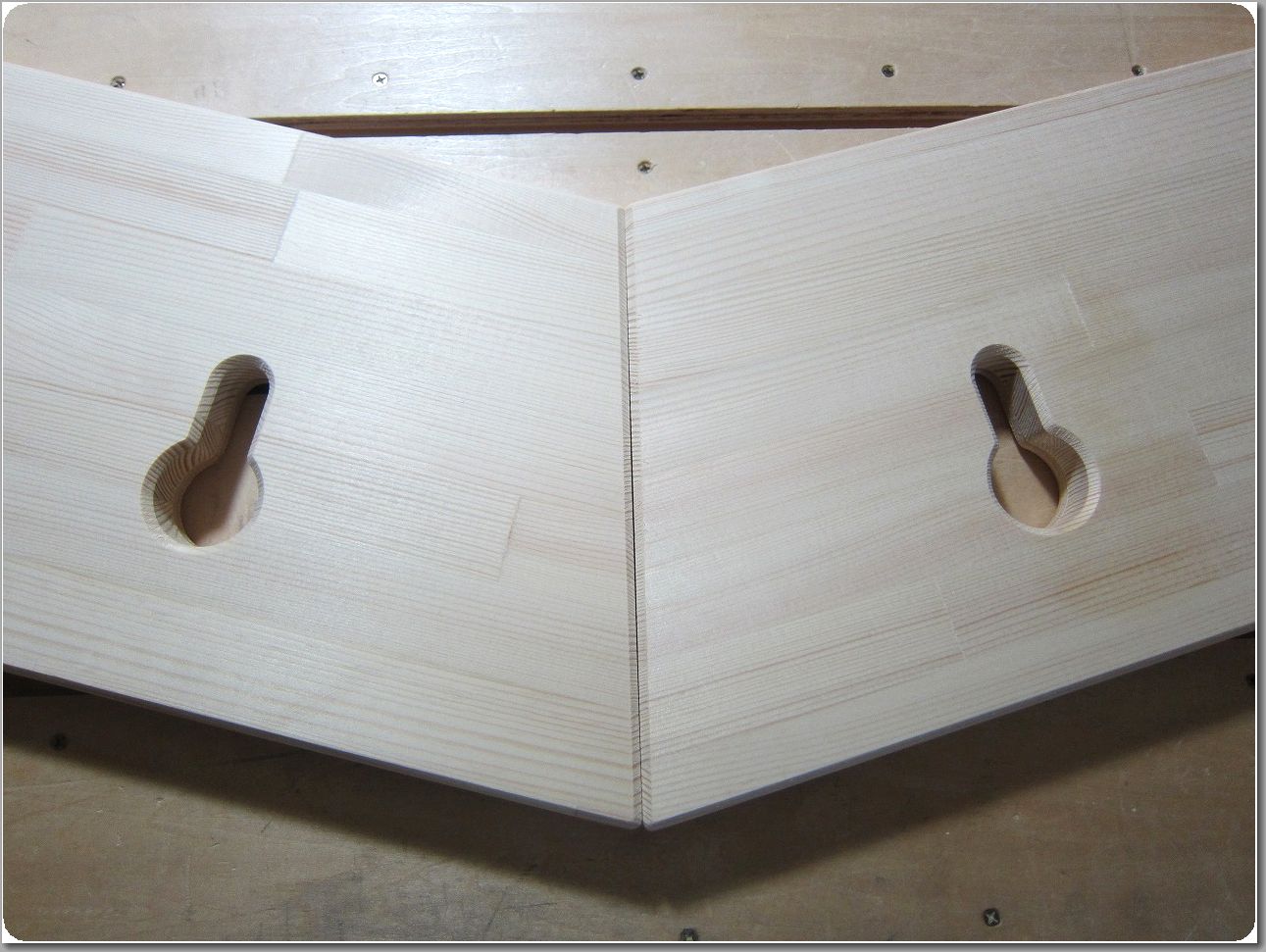

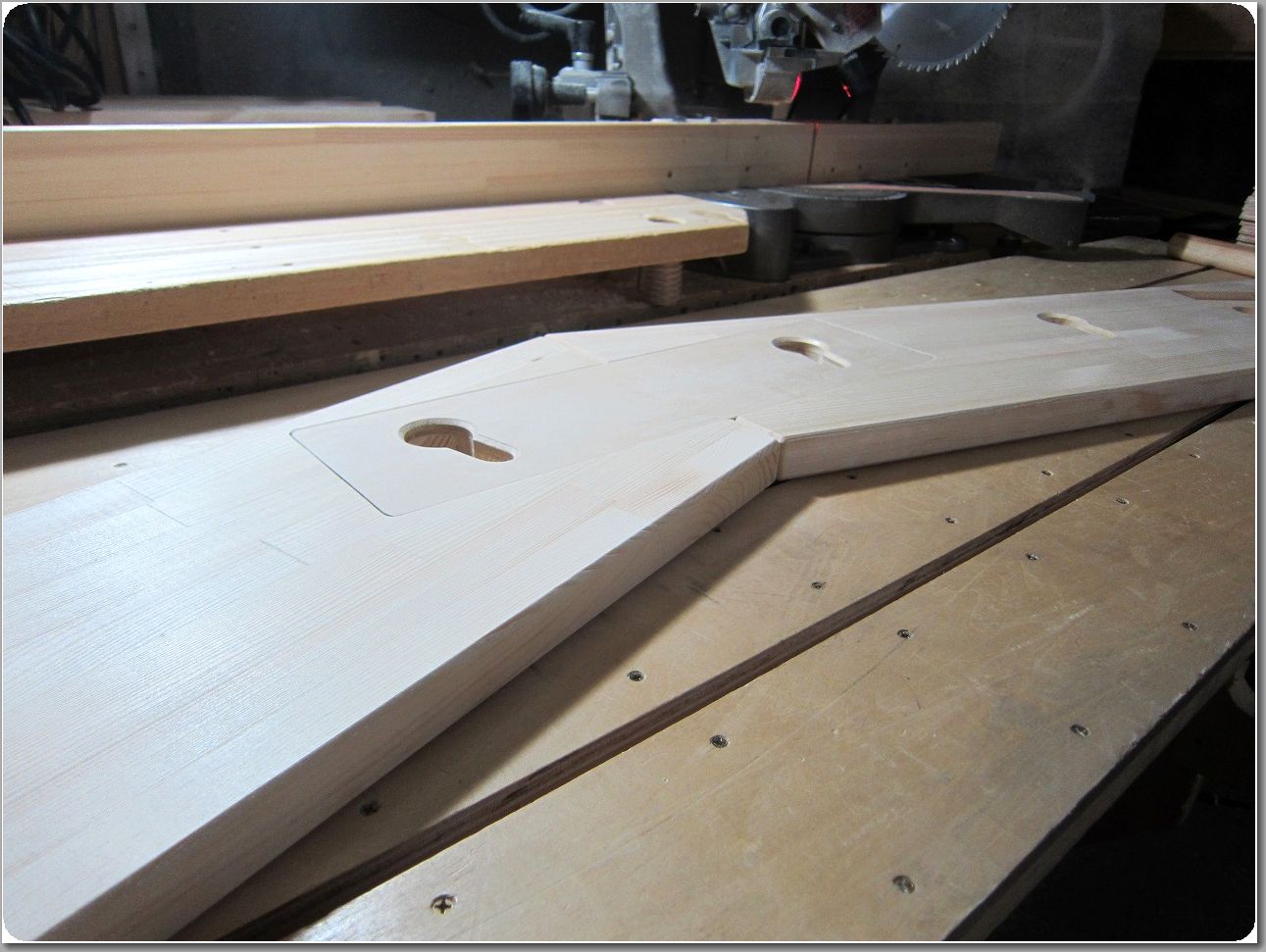

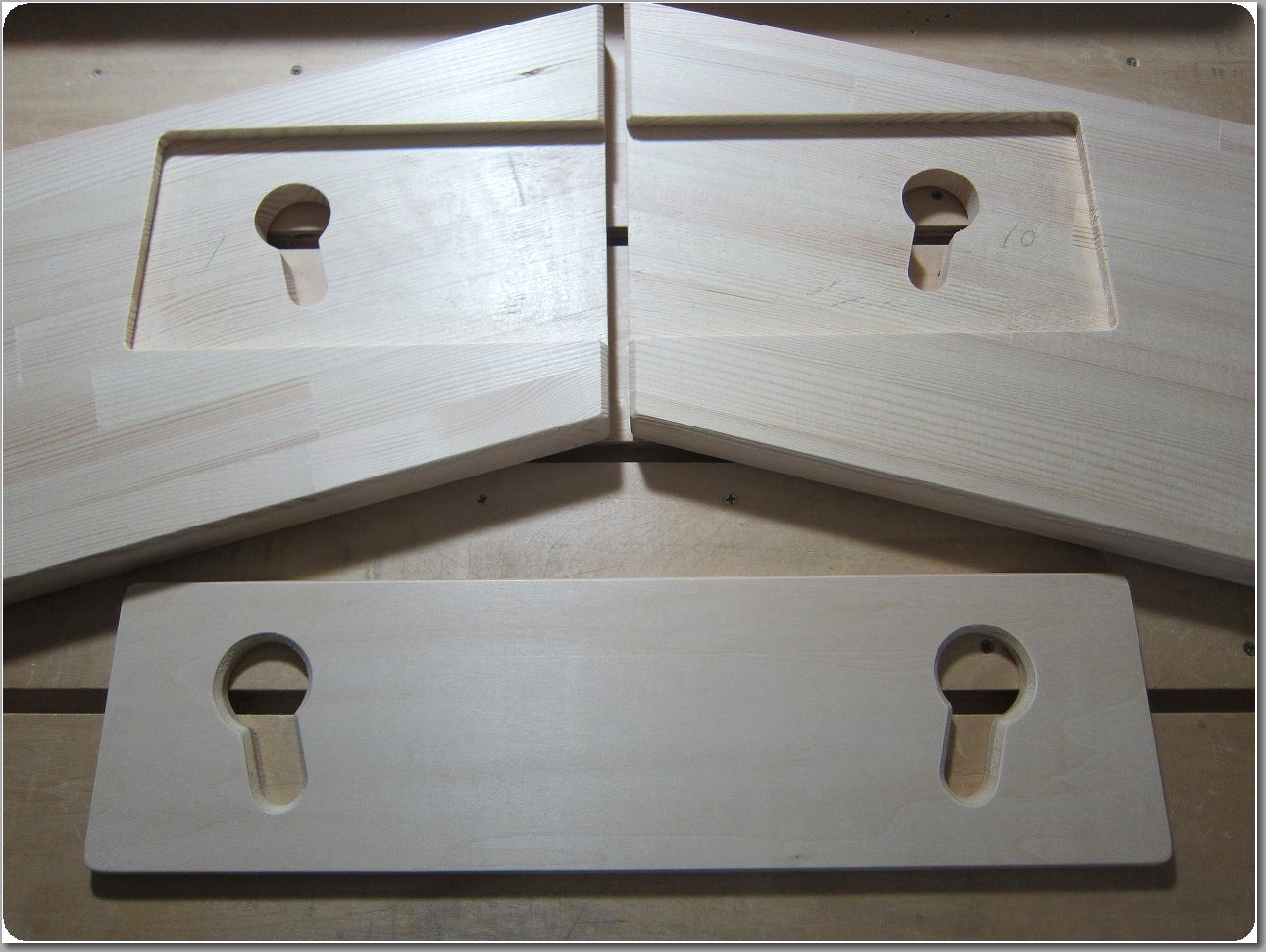

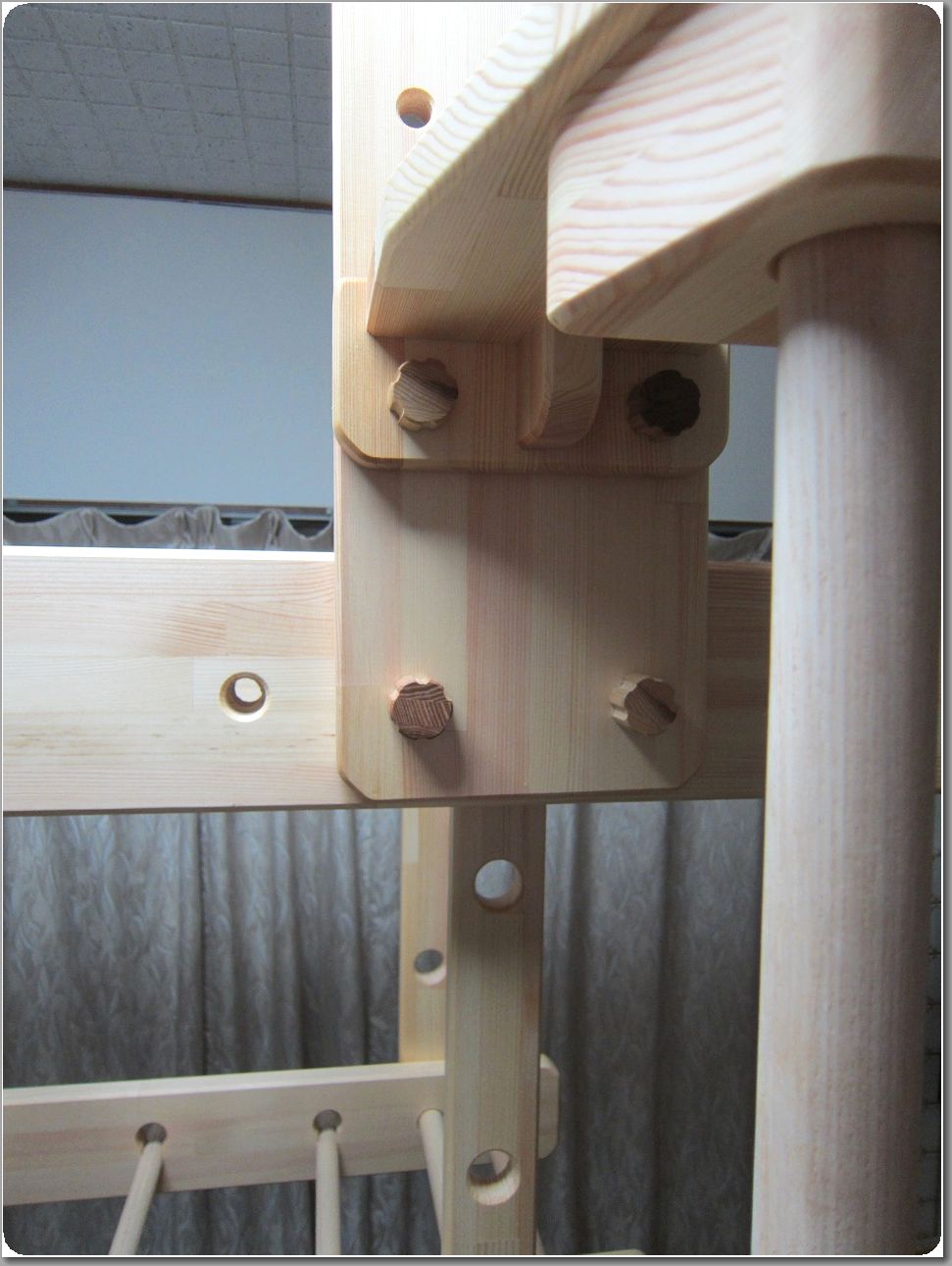

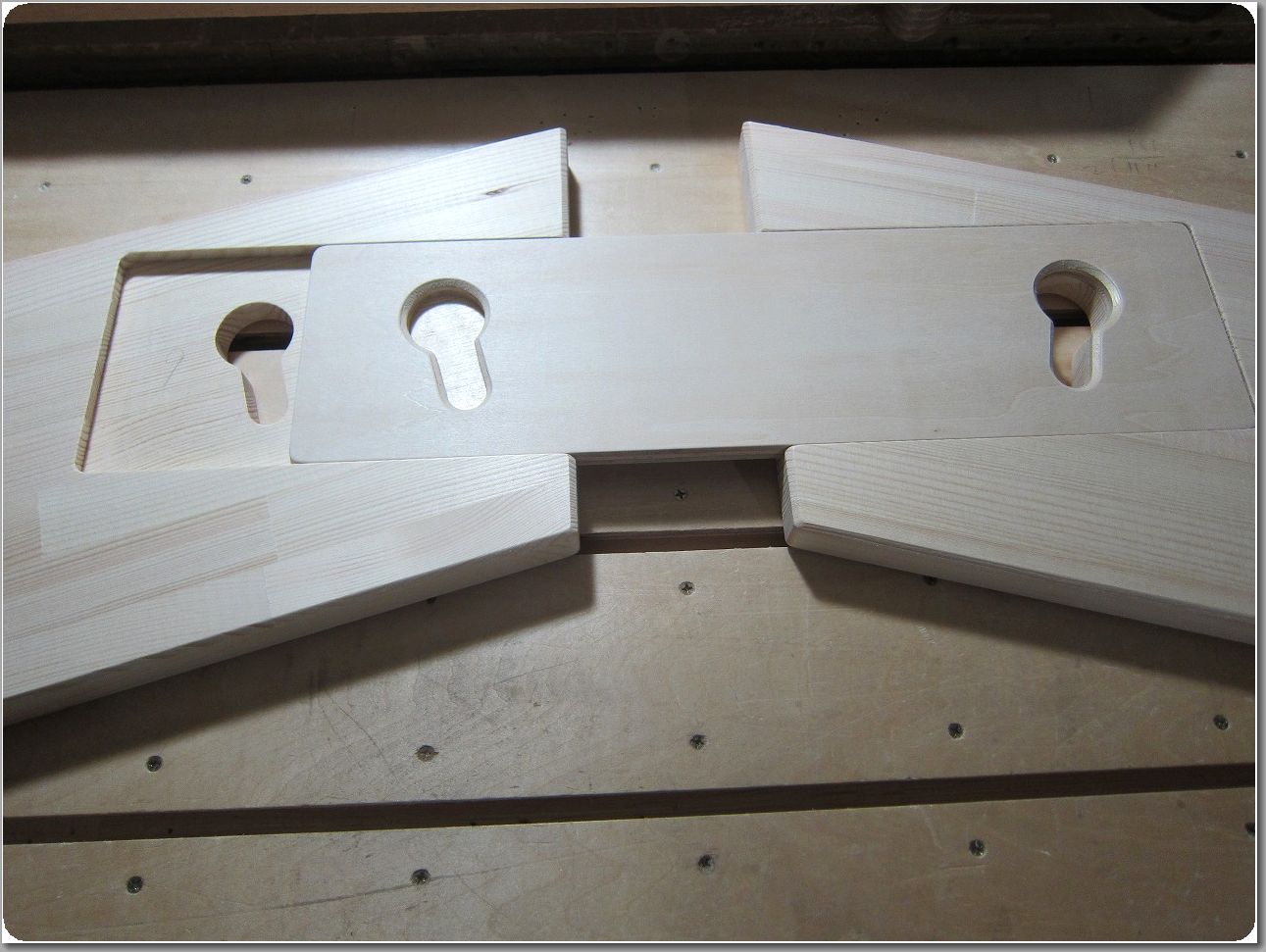

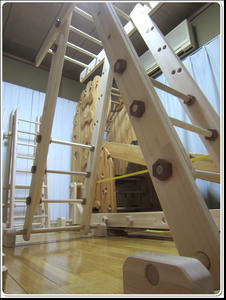

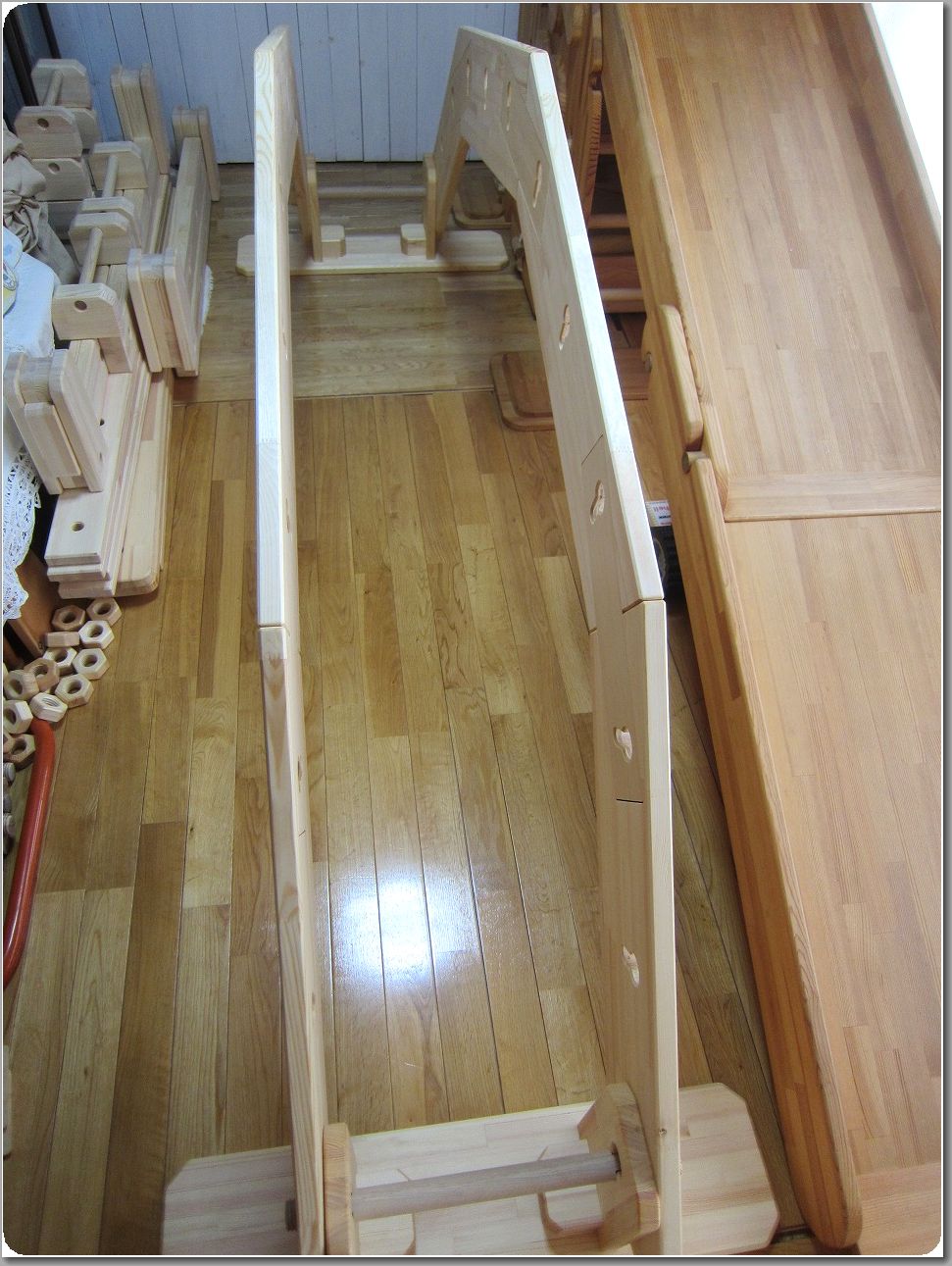

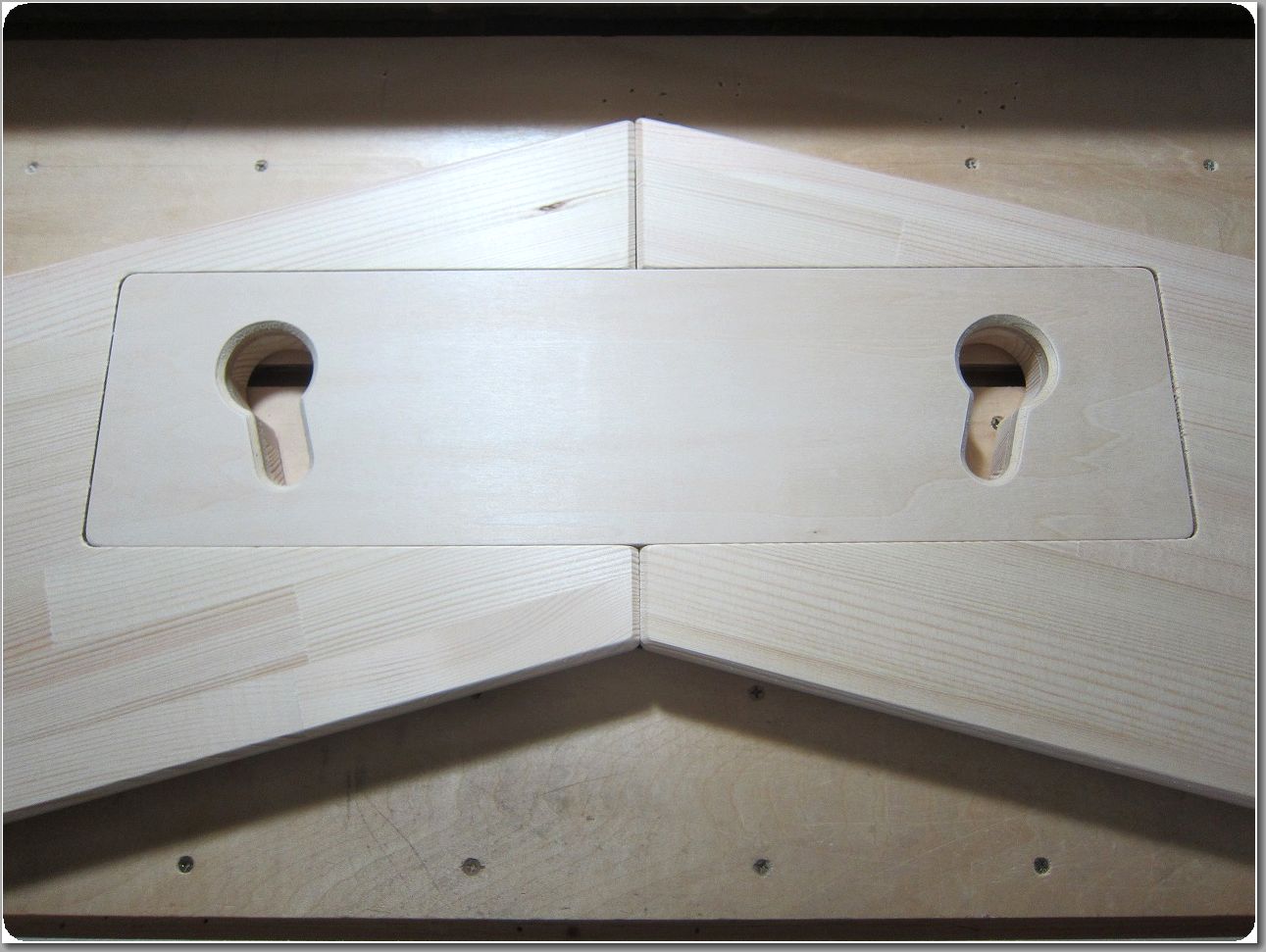

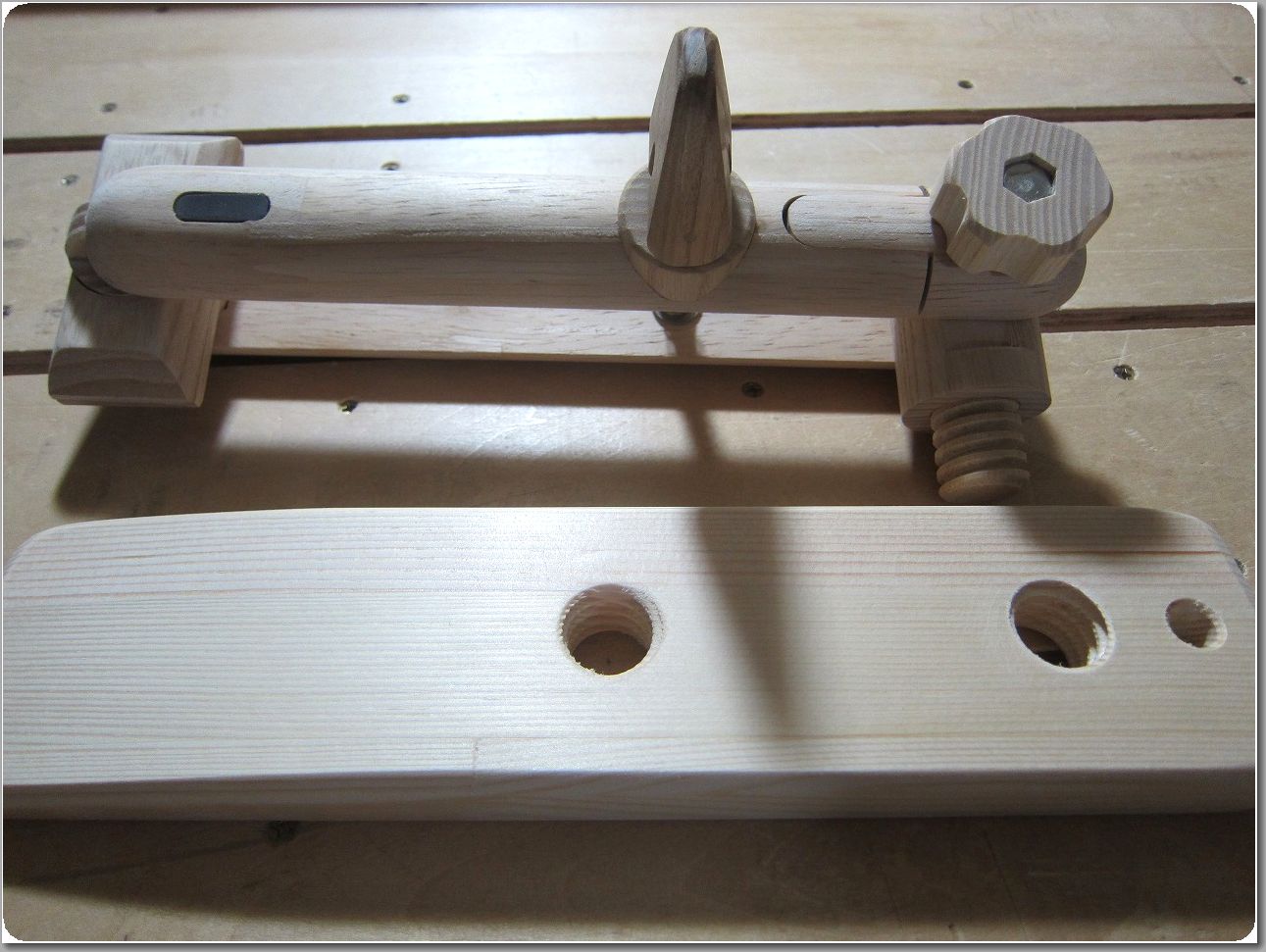

①本機の要となる梁と梁の連結部分です。

②梁の番号と必ず揃えます。

③スライドさせてつなぎます。

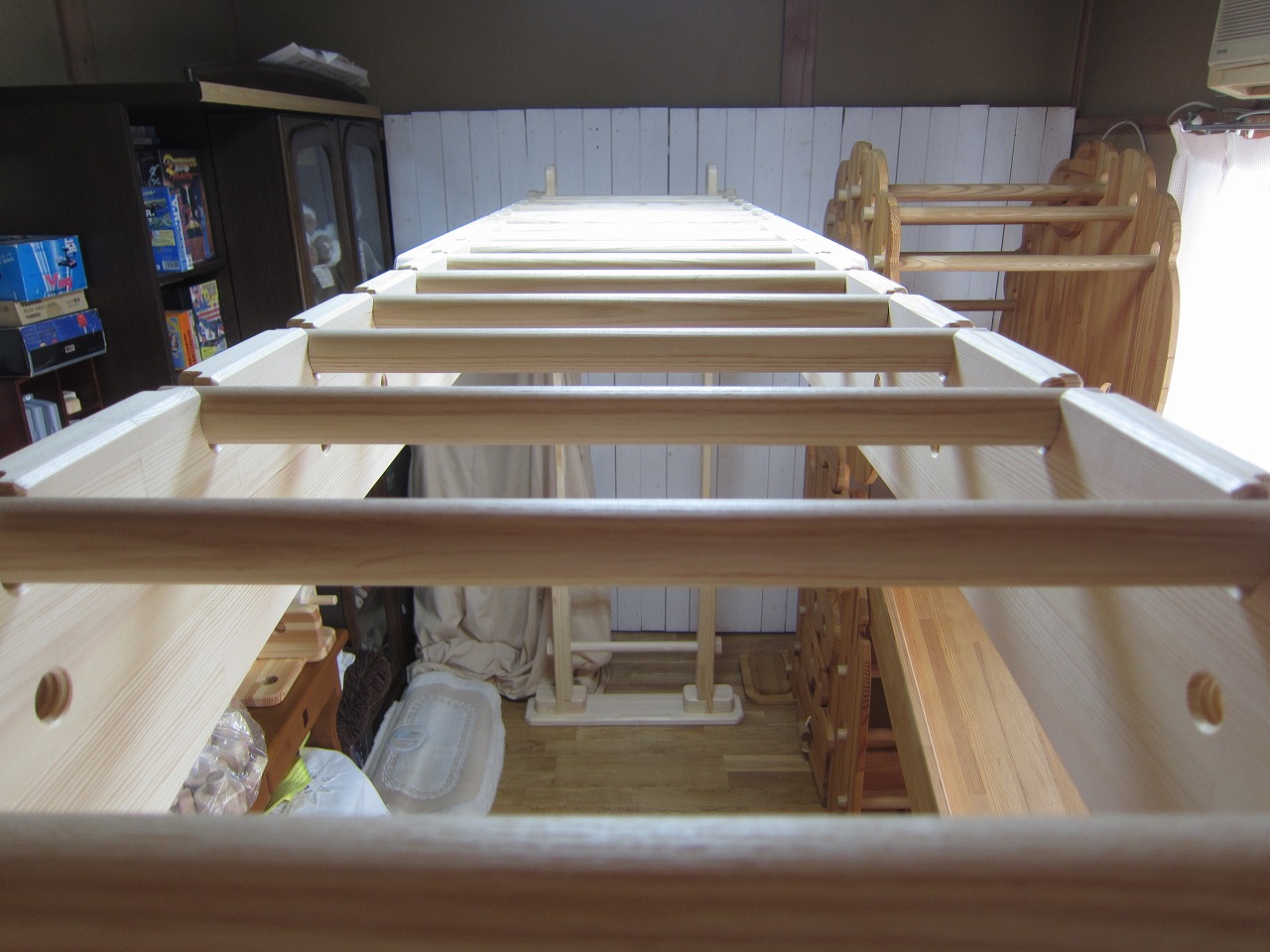

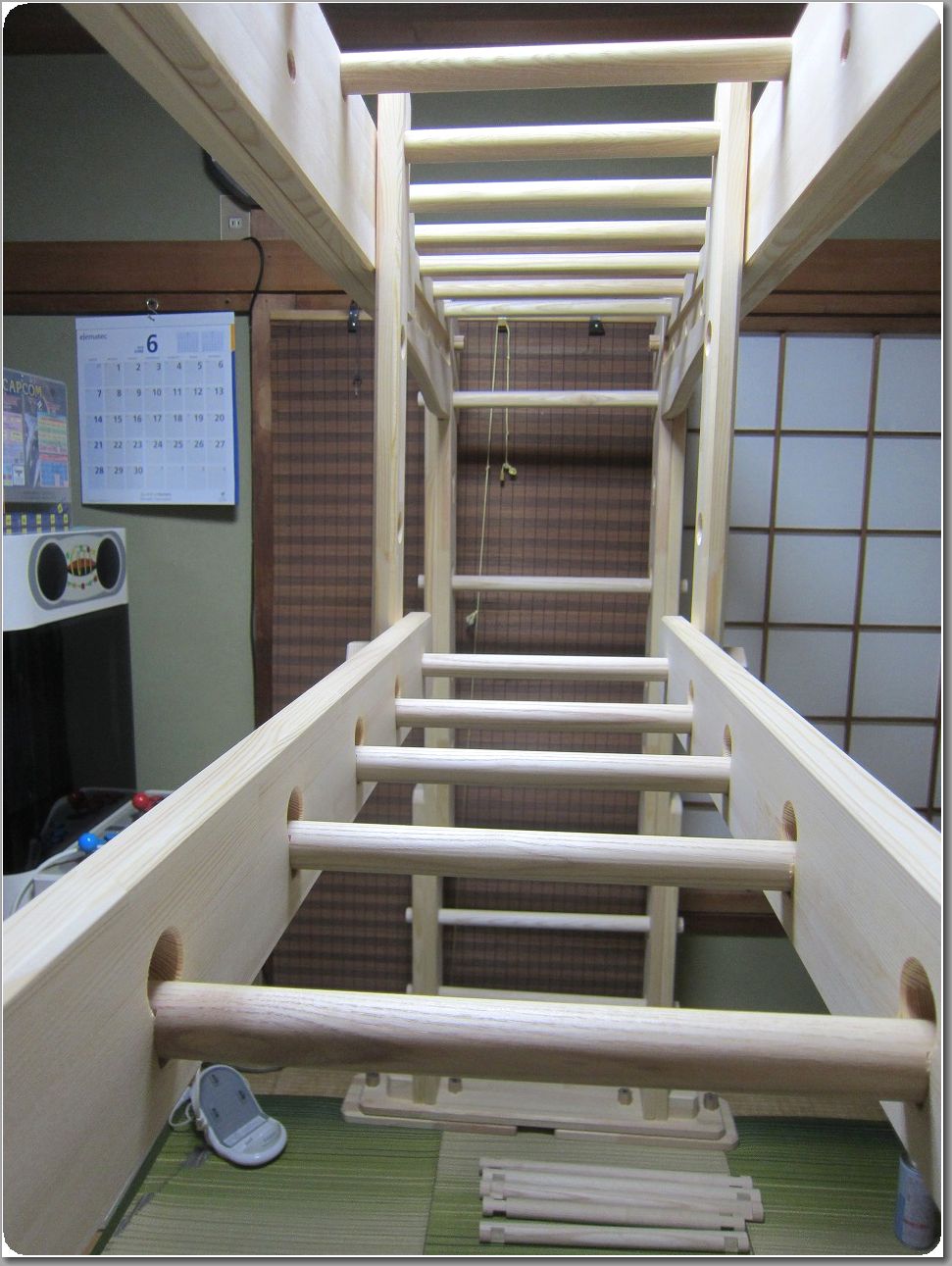

④丸棒の組み込み確認です。

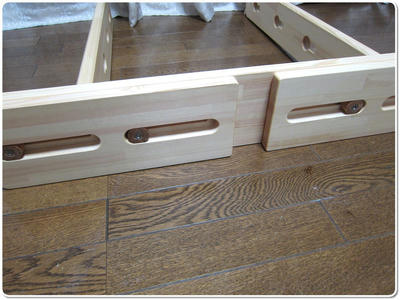

土台幅は安定性向上のため標準より２００mmほど延長しました。

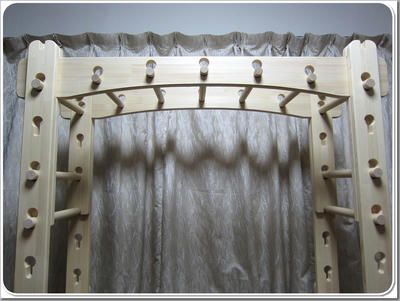

りとるとっぽ特大号 その２

前回の続きです。

今回は標準的な組み方から最小サイズまでご紹介します。

（柱を下げて一番低い状態）（柱は高いままで梁のみ一番低い状態）

（柱を下げて一番低い状態）

（柱は高いままで梁のみ一番低い状態）

（最小サイズで梁が一番低い状態）
※設置スペース：約１４００×７００ｍｍ

（最小サイズで梁が一番低い状態）

（最小サイズで梁が一番低い状態）

（最小サイズで梁が一番低い状態）

（柱を下げて一番低い状態）
（柱を下げて一番低い状態）
（柱は高いままで梁のみ一番低い状態で斜め掛け）
手前が１段階高くなっています。


リトルトッポシリーズの梁は決して長いものではなく、リトルトッポ及びプラスは１４００ｍｍ。この特大号に至っては梱包サイズの関係で１３５０ｍｍとなています。
しかし、柱ユニットが八の字型に広がっていることと柱ユニット～柱ユニット間を狭められる機能のおかげでどのような形でも梁を端から端まで目一杯使える開放感が、最大の特長と言えます。

◎メルカリサイトで出品中⇒ここ
◎ヤフオクはここ

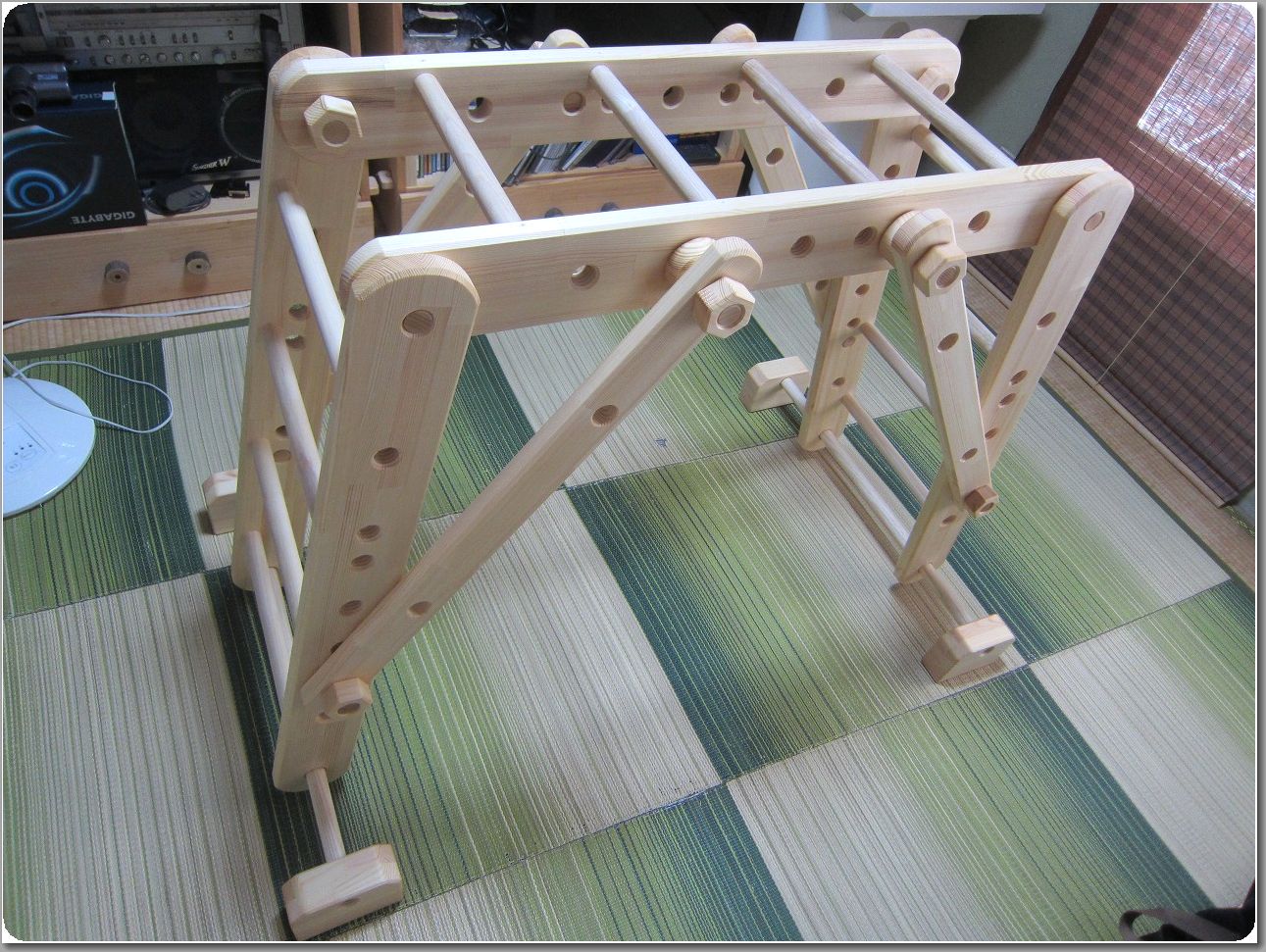

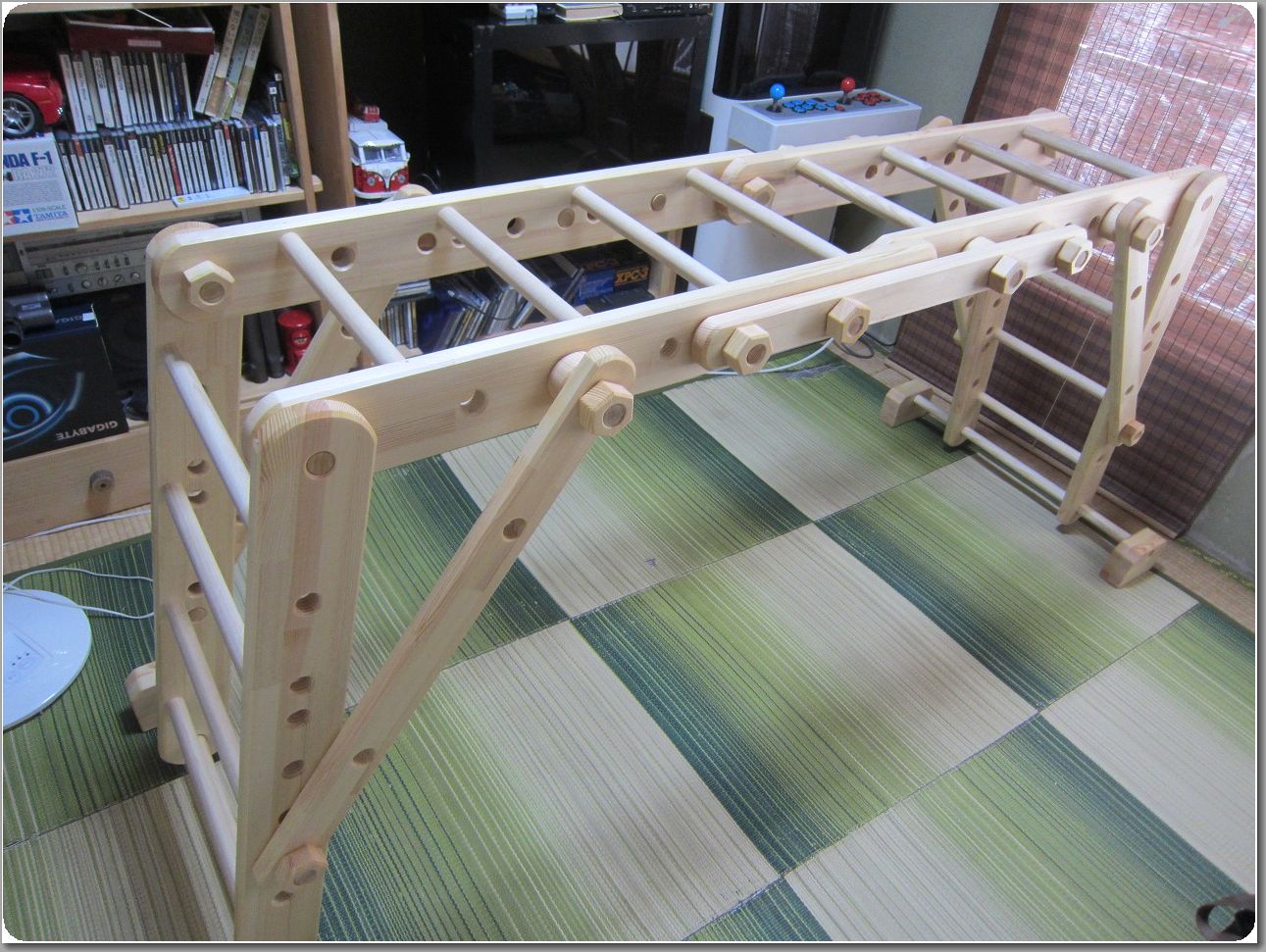

りとるとっぽ特大号 完成！！

前回へ⇒クリックしてください。

りとるとっぽ３兄弟がそろいました。
なんと３台目が１番大きくなってしまいました。
今回は別の名前にする予定が、どう見てもりとるとっぽなので、急きょ（特大号）と名付けました。

では、組み立てます。

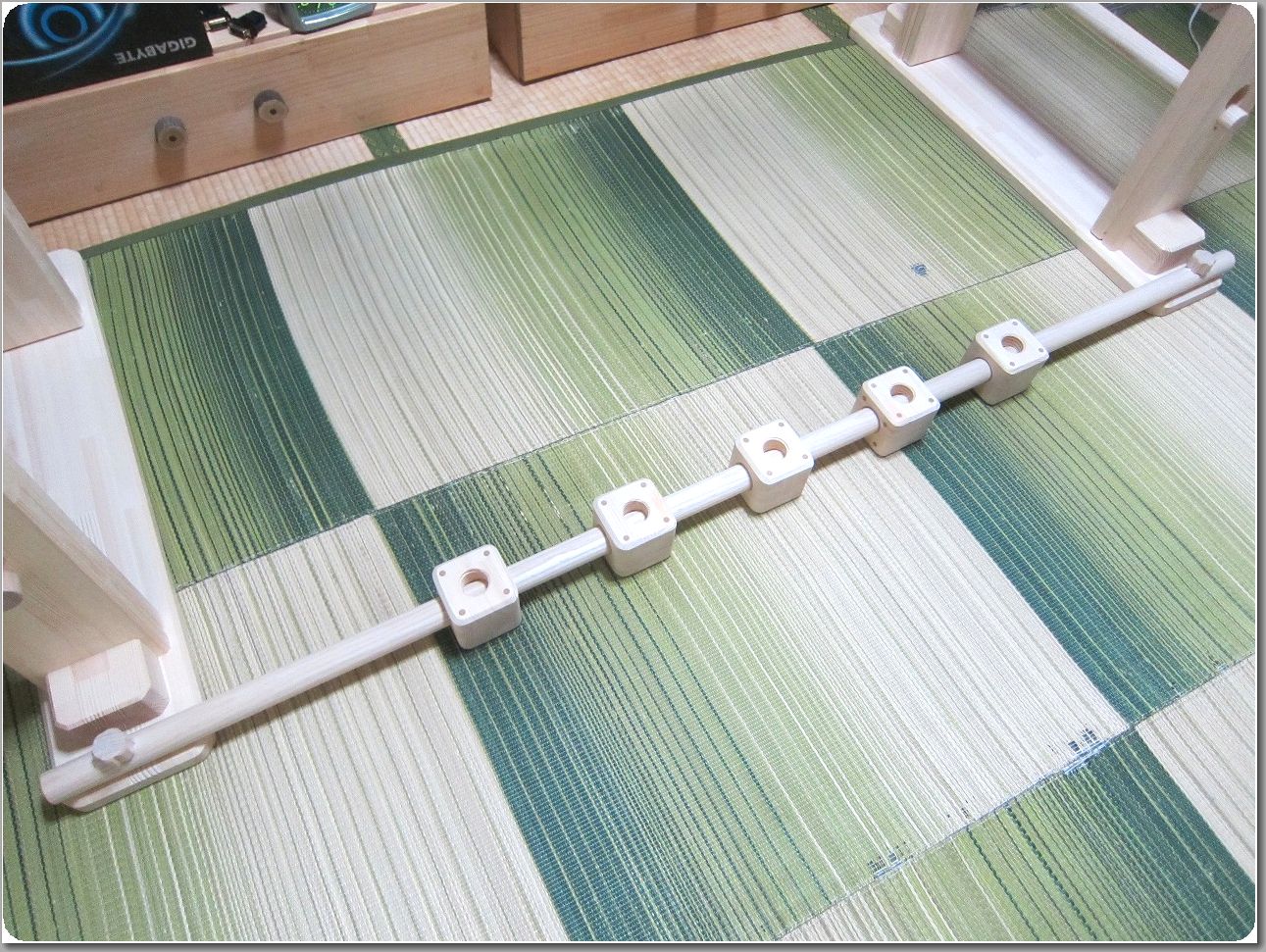

１、例によって、柱ユニット側丸棒を用意します。りとるとっぽプラスより７０ｍｍほど長くなりました。ナットは桜を使っています。

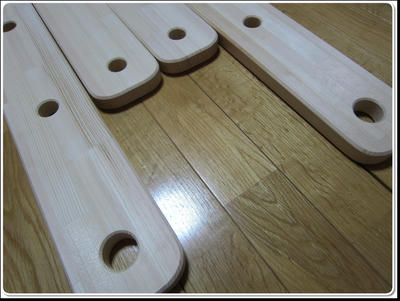

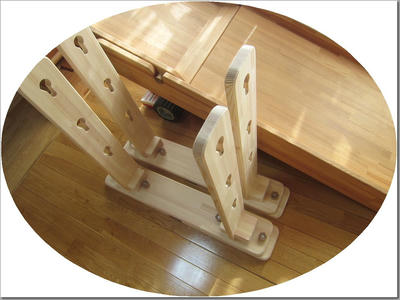

２、今回は柱を４枚使います。

３、こちらが上部となります。左右対称にならべます。

４、下部です。１番下の大きな３２ｍｍ穴は土台丸棒用です。

５、天井高にあわせて出来るだけ高く組んでみます。

６、外側からもナットでしっかりと締め付けます。

７、同じものを２台組みます。

８、土台を組み込みます。丸棒は３２ｍｍサイズに昇格。

９、しっかりとねじ込んでガタツキのないように水平を調節します。

１０、これくらいまではねじ込んでください。

１１、梁をボルトで繋いで完成です。ボルトはしっかりと締め付けます。


【 詳細】
・本体：パイン集成材２５ｍｍ
・握り棒：タモ丸棒２４ｍｍ（１５０ｍｍ間隔８本）
・柱ユニット側登り丸棒：２４ｍｍ８本
・土台丸棒：タモ丸棒３２ｍｍ２本
・木製ナット：桜

---

【特長】
りとるとっぽ⇒りとるとっぽプラス。そして今回がりとるとっぽ最上級モデル（特大号）となります。

特大号になっても低年齢層にもしっかり対応し、就学前から小学校卒業までフルに活躍してくれるでしょう。

また、唯一の設置スペース調節機能を上手く使えばあらゆるシーンに対応できること間違いなしです？(;^_^A

さらにこれもまた唯一の梁の傾斜機能も付いて、なんて素敵なやつでしょう！！

---

【サイズ】※約

※サイズは組み方で変わります。
・画像のサイズ（長さ：２６００ｍｍ／高さ：２０８０ｍｍ／幅：７００ｍｍ）

---

◎握り棒有効幅：４００ｍｍ
◎握り棒の高さ調節（１４６０⇒１６５０⇒１８４０⇒２０３０⇒２２２０ｍｍ）
◎長手方向の設置スペース調節（１４００⇒１５５０⇒１７００⇒１８５０⇒２０００⇒２１５０⇒２３００⇒２４５０⇒２６００⇒２７５０ｍｍ）
◎耐荷重量：８０ｋｇ前後でぶら下がりテスト済。
◎推奨対応年齢：４歳～１２歳＋

次回へ⇒クリックしてください。

◆◆◆東京から届いたプチうんてい２０１９画像◆◆◆No.97

東京はＫ．Ｍさまからお便りが届きました。ありがとうございます。
ひさびさの落札者様からのお便りでまさに感無量というやつです。
お送りしたプチうんてい２０１９が背高のっぽに見えるのは延長用丸棒二段階を使っているからです。専用スペースにもきっちりおさまりました。


（お便りです）

無事完成しました。

早速喧嘩もしつつ仲良く？遊んでいます。

部屋の隙間にもピッタリ収納できました！

プチサイズでも十分遊べそうです。

手作りで木のぬくもりを感じられるステキな商品をありがとうございました！

---

こちらこそありがとうございました。
下の子供さんは今後正味１０年は使えますね。
またのお便りをおまちしております。

　　ほんだ

★やみつき鉄棒マワッタリーナの動画★

▲りとるとっぽ特大号▲製作開始(;^_^A

前回へ⇒クリックしてください。

りとるとっぽの上位機種りとるとっぽプラスの更なる上位機種（りとるとっぽ特大号）の製作に入りました。

今回使う木製ナットは高級材料の桜を使います。手持ちがなくなるまでの特別バージョンになるかもしれません。

次回へ⇒クリックしてください。

★★★やみつき鉄棒マワッタリーナ 完成画像と組み立て方★★★

前回へ⇒クリックしてください。

完成です。完全組み立て式やみつき鉄棒マワッタリーナ。
要の土台と柱の接合部分は、オーダーうんていの木組み工法を採用しました。強度は文句なしです。
推奨対応年齢は１歳児～１０歳児前後。

（詳細）
・材料：パイン集成材２５ｍｍ＋タモ丸棒２４ｍｍ
・鉄棒丸棒の取り付け位置：７００⇒８５０⇒１０００⇒１１５０⇒１３００ｍｍ（５段階）
（本体サイズ）
・高さ：１４００ｍｍ
・幅：７００×８１５ｍｍ（最小サイズ）／１４７５×８１５ｍｍ（最大サイズ）
・鉄棒内寸：６００ｍｍ



使わないときは土台を折りたためます。（右側画像参照）

当初は踏板を取り付ける予定でしたが、必要ないのでやめました。

【組み立て方】

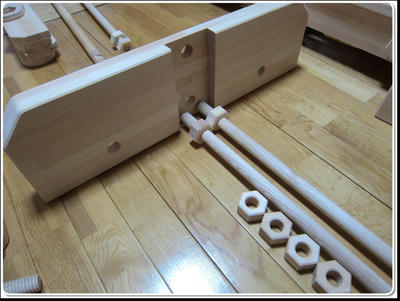

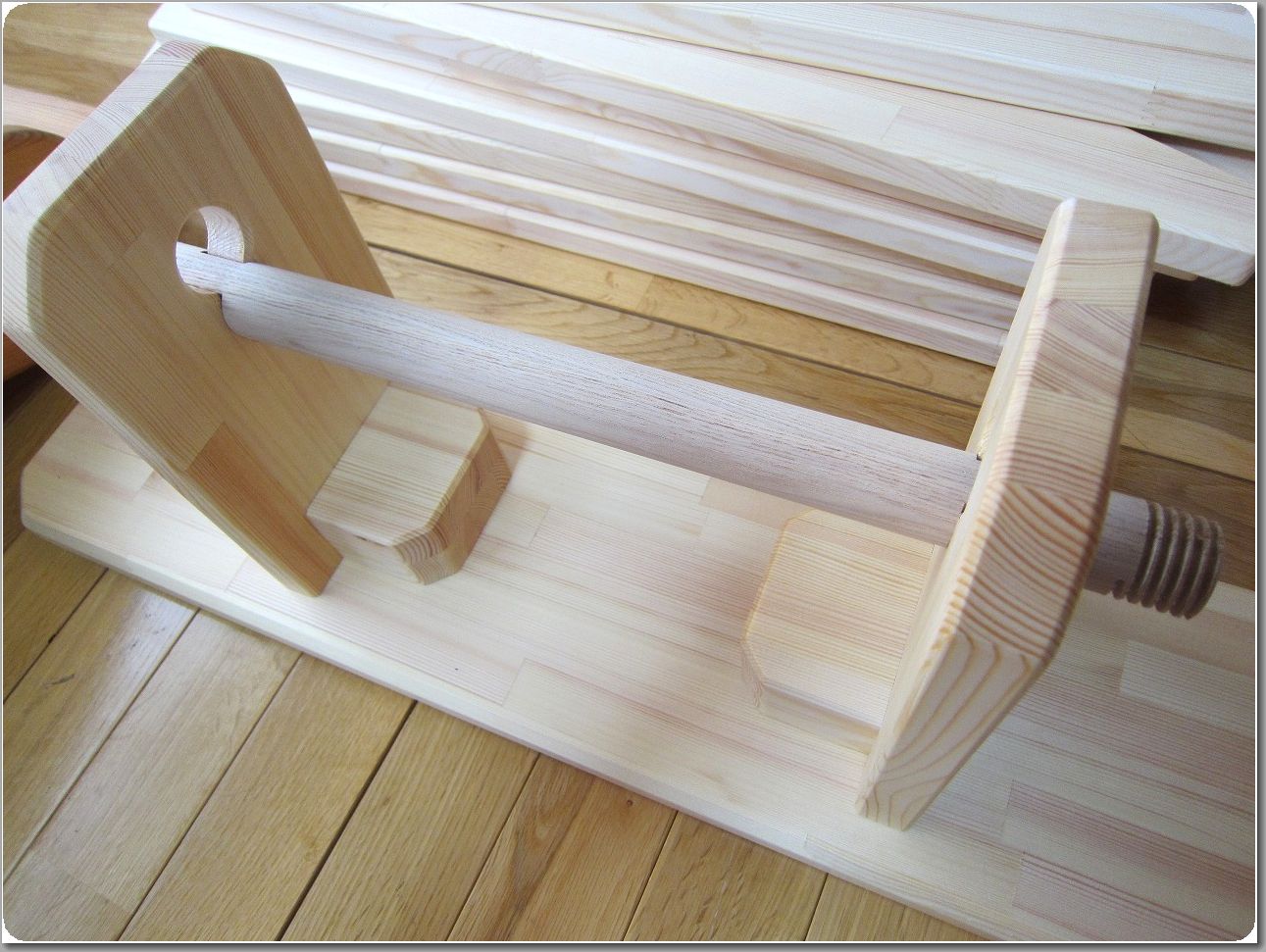

土台側板をネジ式丸棒でつなぎます。

２個のナットで側板を挟み込む形になります。

丸棒先端とナットが面一になります。
柱を用意します。

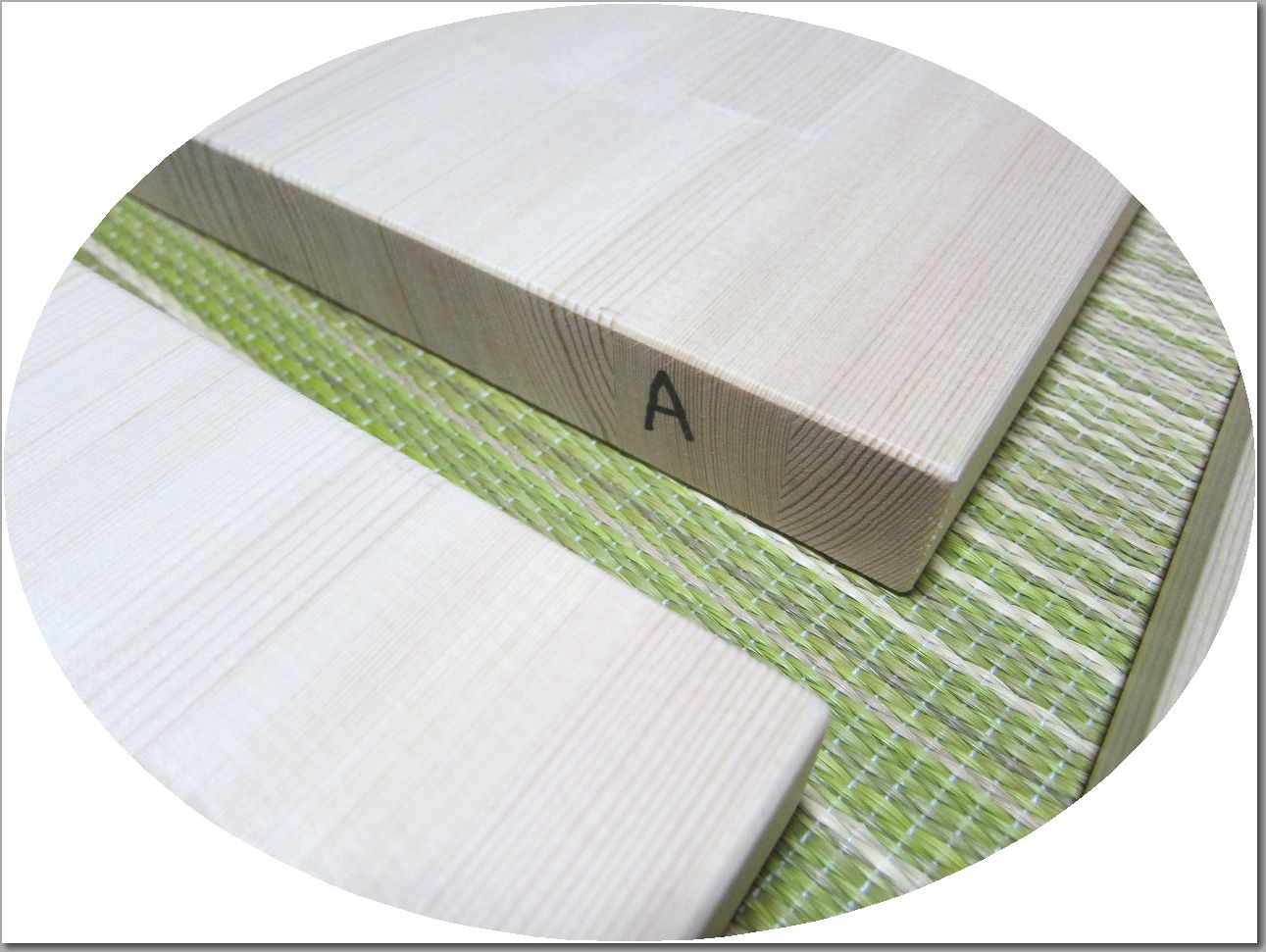

番号を確認します。

側板にはめ込み、

ボルトナットで、

しめつけます。

鉄棒丸棒を用意します。

片方からはめ込みます。

※低い位置にセットする場合は柱を立てる段階で組み込みます。

スライドさせて押し下げ、ナットをしめつけます。

延長土台を用意します。

土台に延長土台を取り付けます。

木製レンチで全てのナットをしめつけて完成です。

こちらはオプションの３２ｍｍ鉄棒丸棒です。

大人が安心して使えます。

大人のストレッチにも十分対応可能です。
鉄棒の条件として前後に大振りができて安定しているかが重要となりますが、次回は動画をアップさせていただきます。

★★★やみつき鉄棒マワッタリーナの製作★★★

こちらはうんていオプションではありません。
独立式の子ども用本格鉄棒です。
写真ではわけわからないですが、明日は出来上がるでしょう。

次回へ⇒クリックしてください。

モンキーフリップ１生涯仕様マレーシア行き（鉄棒と平均台）

オプションの鉄棒機能とくねくねストレート平均台を組み込んでいます。
これでようやく発送できますね(^_^;)

モンキーフリップ１生涯仕様（マレーシア行き）

海外行きは久しぶりです。モンキーフリップ１生涯仕様です。
では、組み立てます。

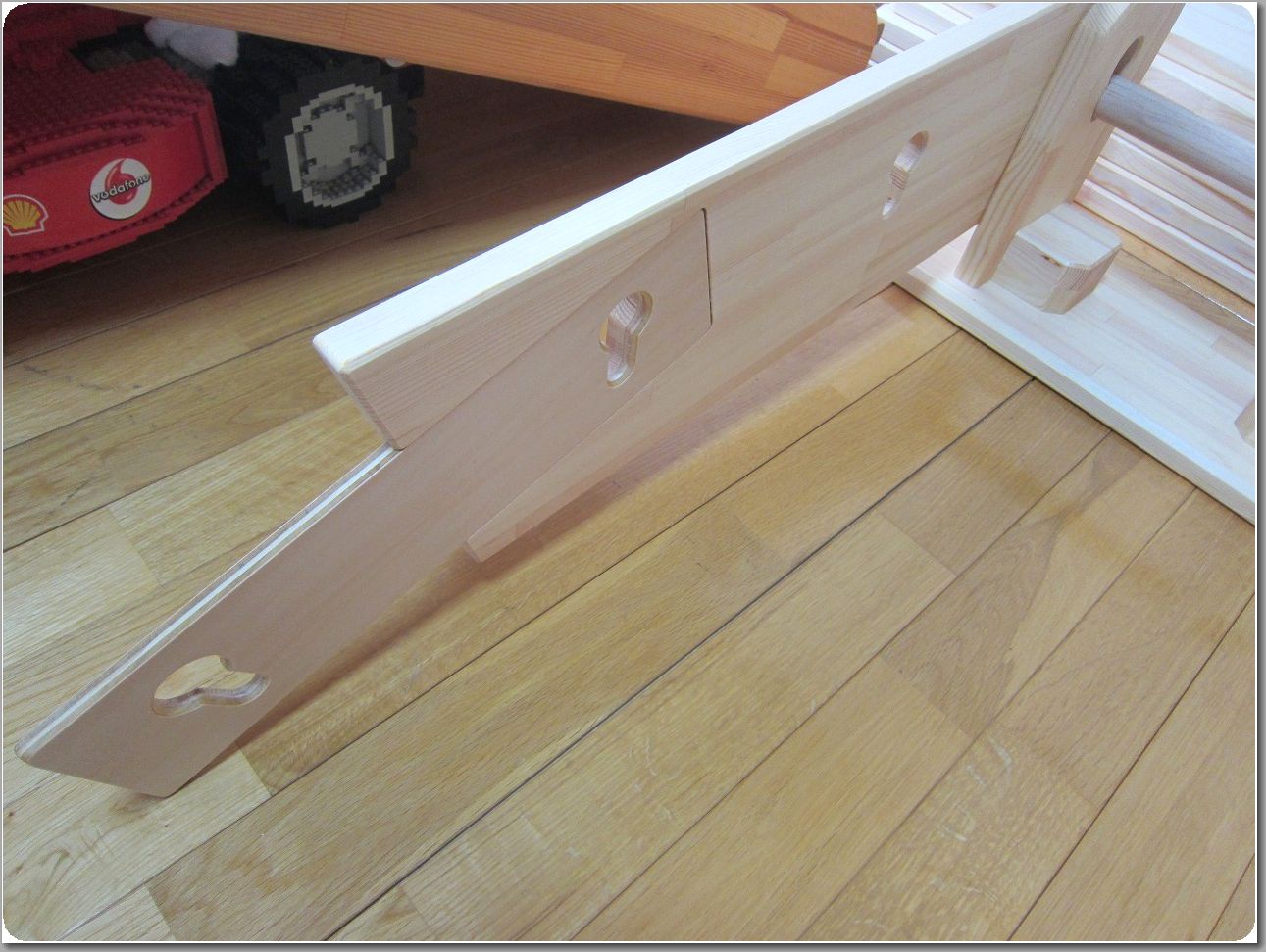

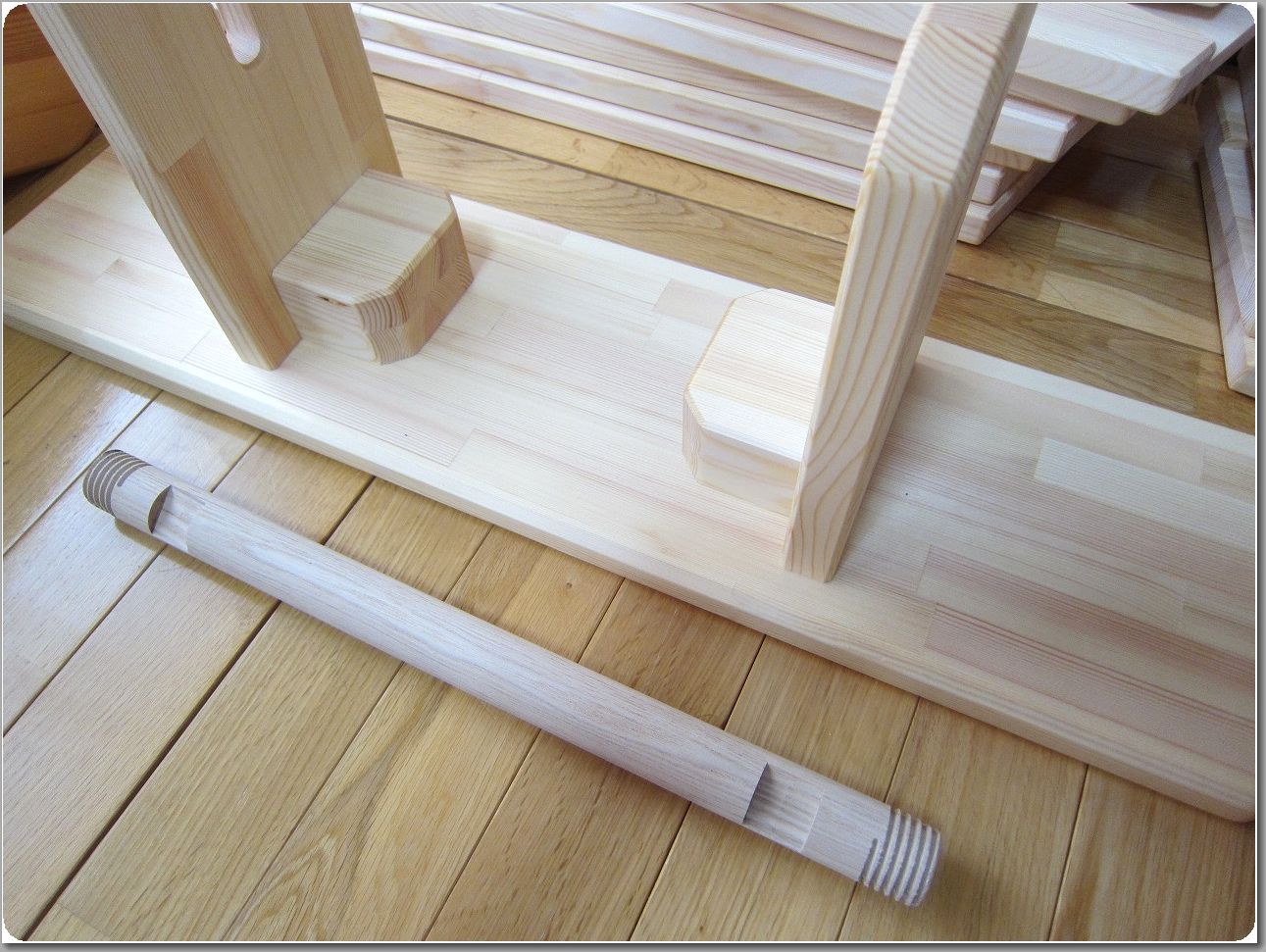

①一番長い土台用丸棒を使い、小柱を土台に組み込みます。


②二番目に長い土台用丸棒を使い、柱を組み込みます。

③梁用丸棒上下を柱の任意の位置に取り付けます。この位置で梁の高さが決まります。

④梁を外側からはめ込みます。⑤握り棒をはめ込み、ナットをしめつけます。※ネジ山を潰さないように手で回していき、最後にレンチを使います。

余っている丸棒は、、、

本来ここに入るべき延長用柱丸棒です。

天井高が足りないため、一段階低い組み方になっています。

スライド土台は必要であれば引っ張り出して使います。

りとるとっぽ用オプション（側面登り棒＋くねくねストレート両面平均台）

入門用うんていりとるとっぽと同時購入していただいたオプションです。
側面登り棒はうんていの高さにあわせて自由に調節可能です。
◎側面登り棒：１１３００円（ＷＡＸ費用：１０００円）
◎くねくねストレート両面平均台：１３８００円（ＷＡＸ費用：１６００円）
◎平均台用外付け土台：１８００円（ＷＡＸ費用：３００円）

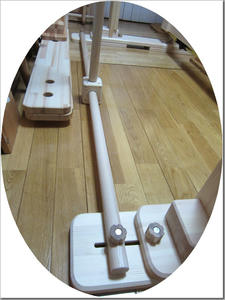

くねくねストレート平均台：L＝１４００ｍｍは片方を本体に。もう片方を外付け土台を使って設置します。

平均台土台はネジ式外付け土台が付きます。

りとるとっぽ用鉄棒オプション

入門用うんてい（りとるとっぽ）の鉄棒機能です。
テストは身長１３６㎝　体重２８kgの１０歳児。

（低い位置）

（高い位置）

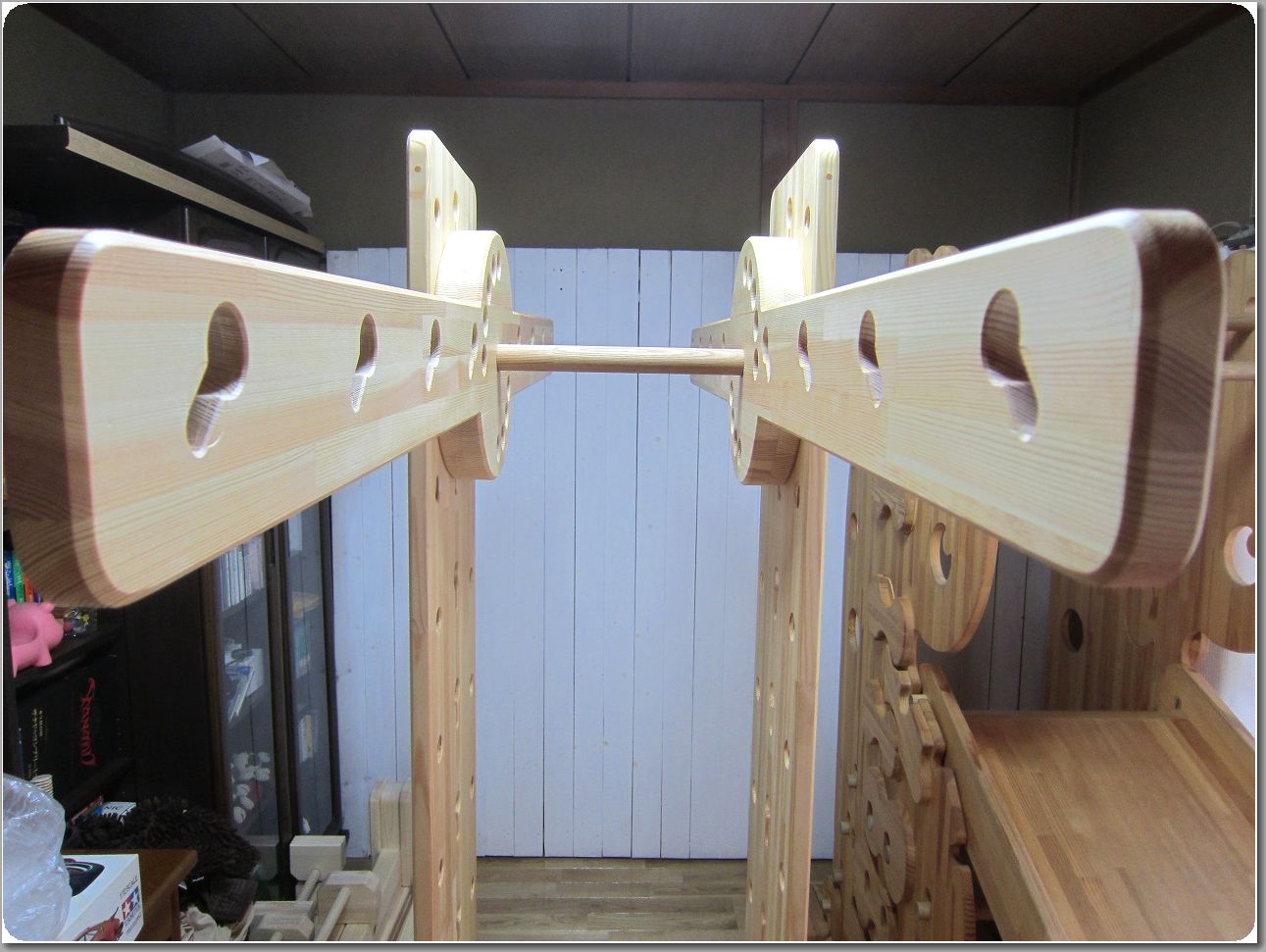

★りとるとっぽプラス用鉄棒オプション★

前回へ⇒クリックしてください。

落札者様からのリクエストオプション鉄棒機能です。
りとるトッポは柱が八の字型に広がっているので、柱ユニットの穴に合わせた２４ｍｍサイズ一本構成の二段階高さ調節式となります。
鉄棒の対応年齢はそれほど高くなく、小学低学年ぐらいまでを想定しています。
固定部分は全て強力な木ネジ固定となり、耐荷重量は８１ｋｇで検査済ですが、実際に使ってみる必要がありますね。

鉄棒を通す穴は延長用柱用を使うため、柱を１～２段階上げた状態で鉄棒を組み込みます。梁位置が高くなりすぎたら梁のみを下げて調節します。

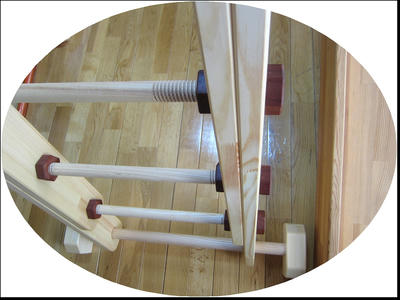

本体の土台を外側にスライドさせると足元が広くなります。

立ち上がりの丸棒は土台底までネジ込み式になっています。

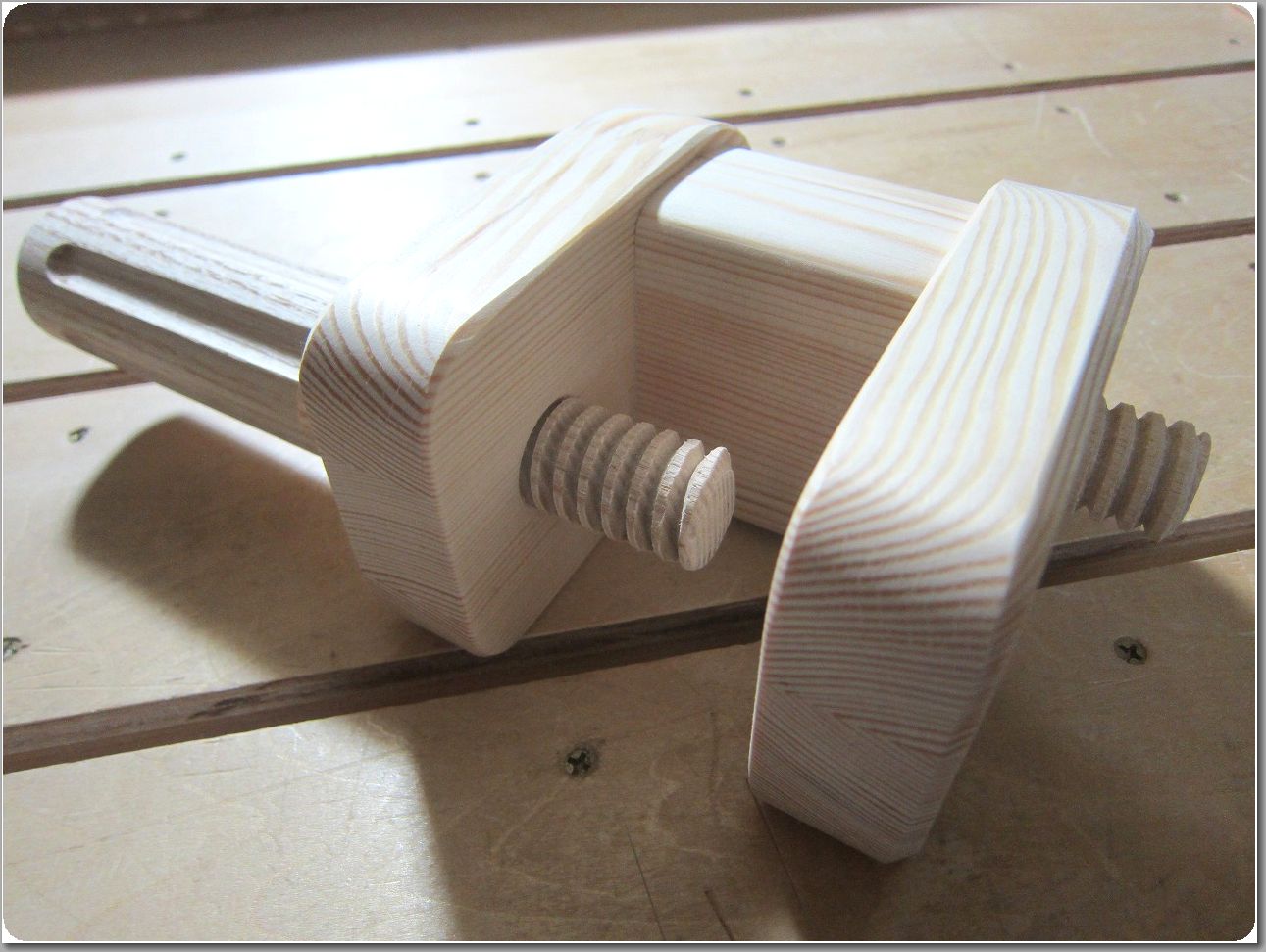

ナットで位置決めをして木製レンチでしっかりと固定します。

・高さ調節：約８３０⇒１０１５ｍｍ（２段階）
・鉄棒有効幅：約４２０～４８０ｍｍ　※無段階調節式
・鉄棒装着時の本体幅：１０６０～１１２０ｍｍ　※無段階調節式

---

◎鉄棒の組み方◎

※柱と延長用柱を画像の組み方に、もしくは柱をもう一段階下げた状態が鉄棒を取り付ける条件です。

①一番長い丸棒を任意の柱穴に通して柱側を２個のナットで固定します。

②二番目に長い丸棒を鉄棒用土台に底までねじ込みます。

③①と②の丸棒にナットを１個ずつねじ込みます。

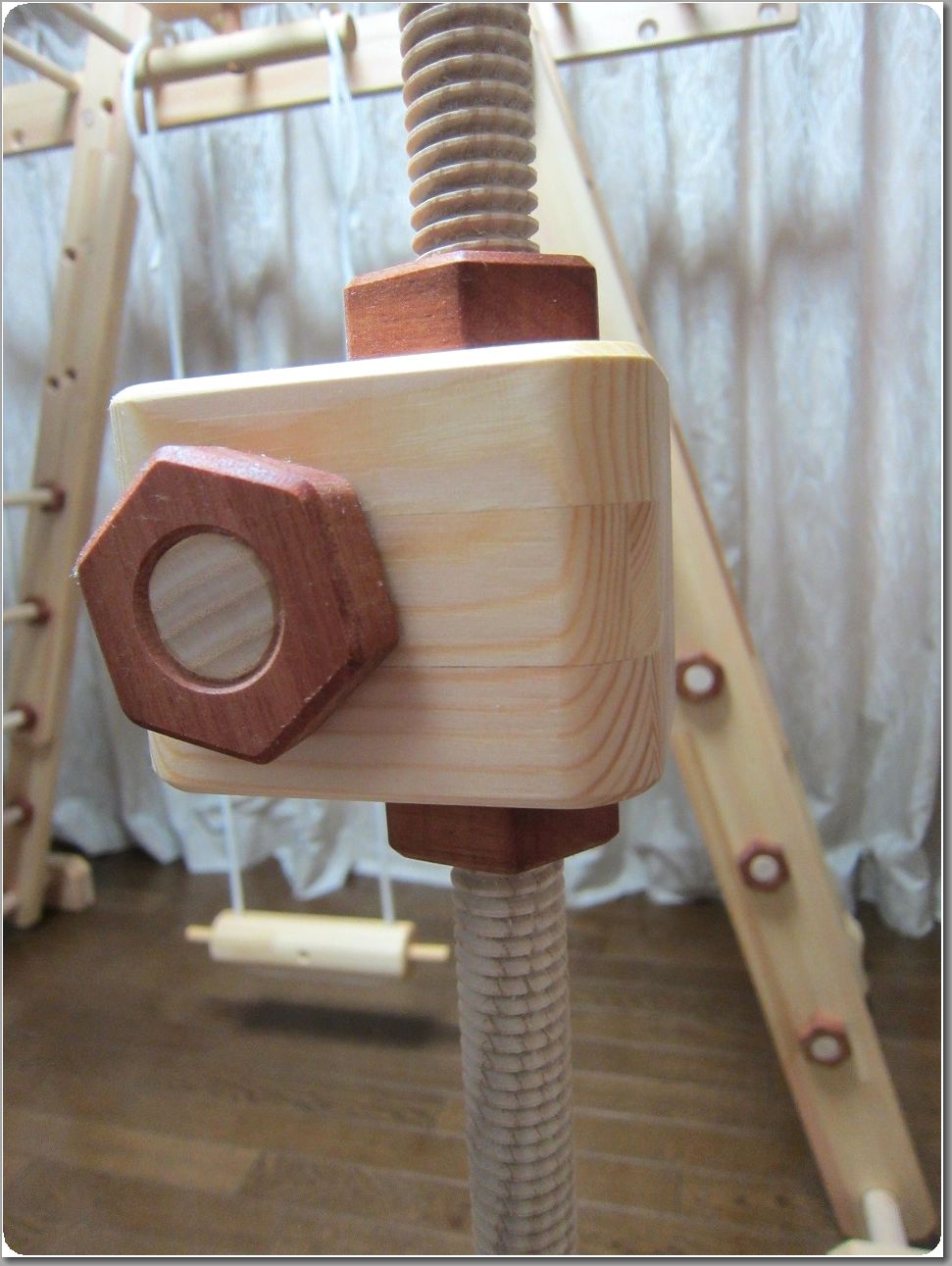

④鉄棒取り付けユニットに①と②の丸棒を通して更にナットをねじ込みます。

⑤水平を確認してユニットを挟み込むようにナットを木製レンチでしっかりと締め付けて完成です。土台の方向も画像に合わせてください。

---

次回へ⇒クリックしてください。

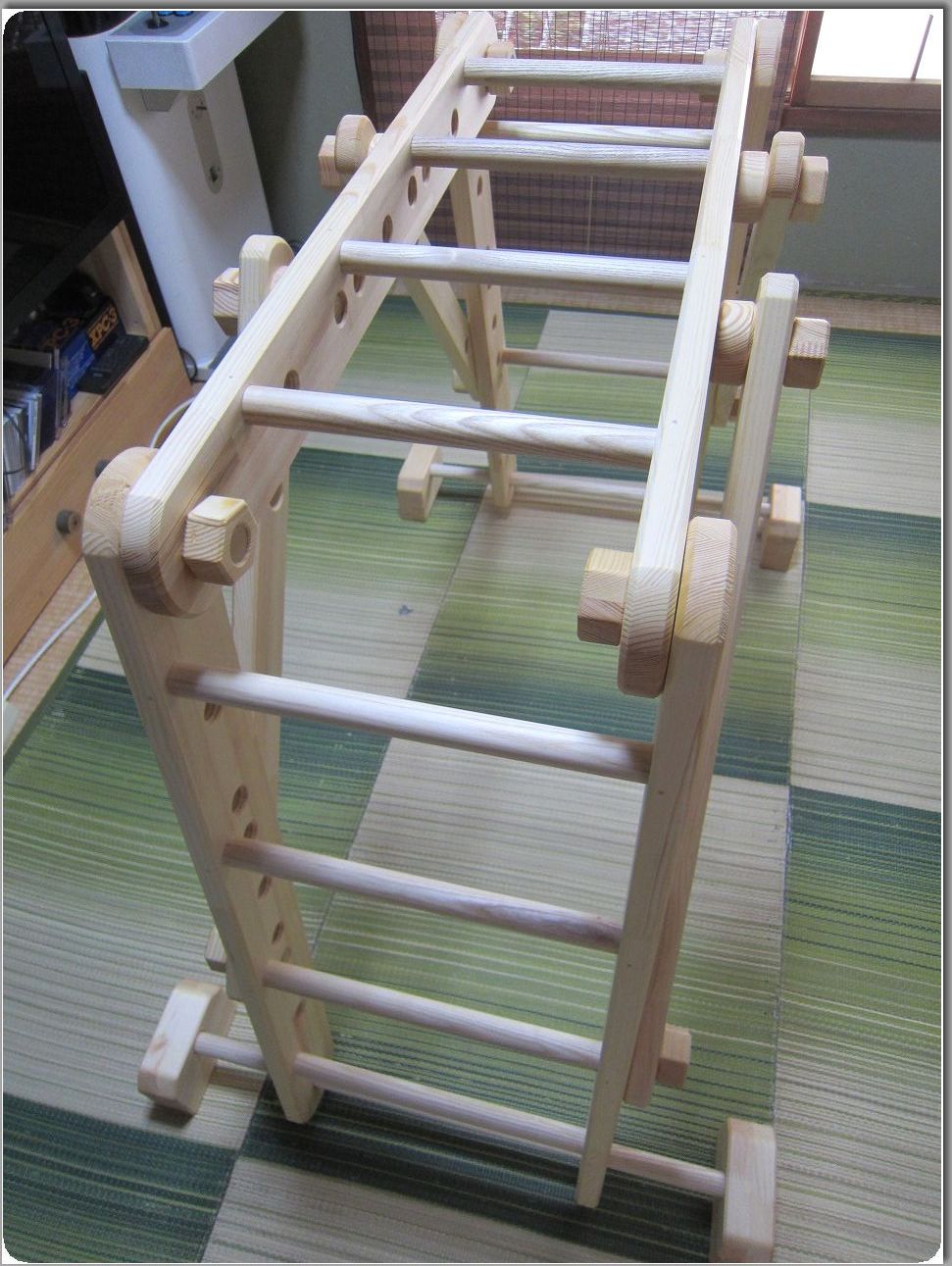

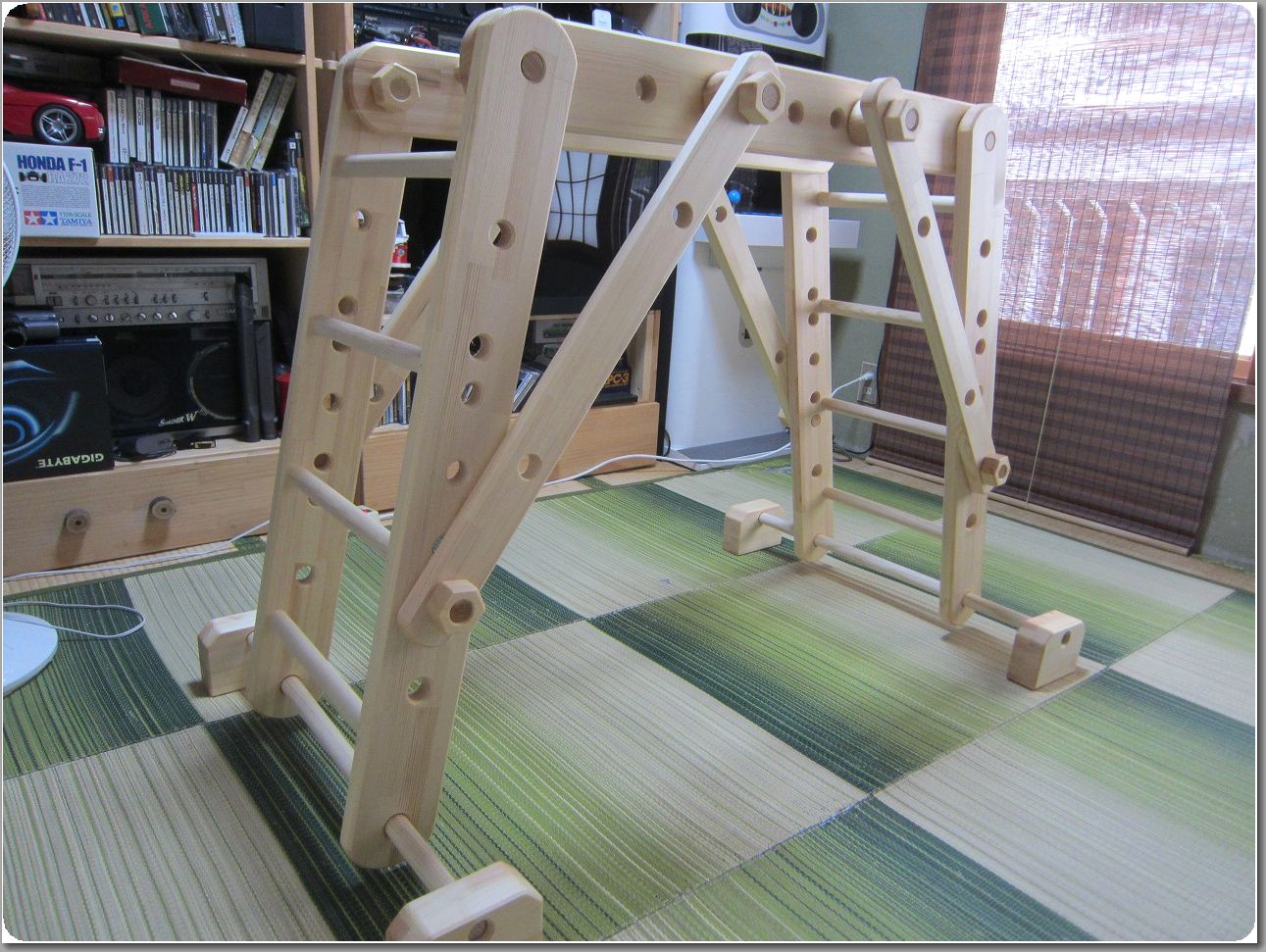

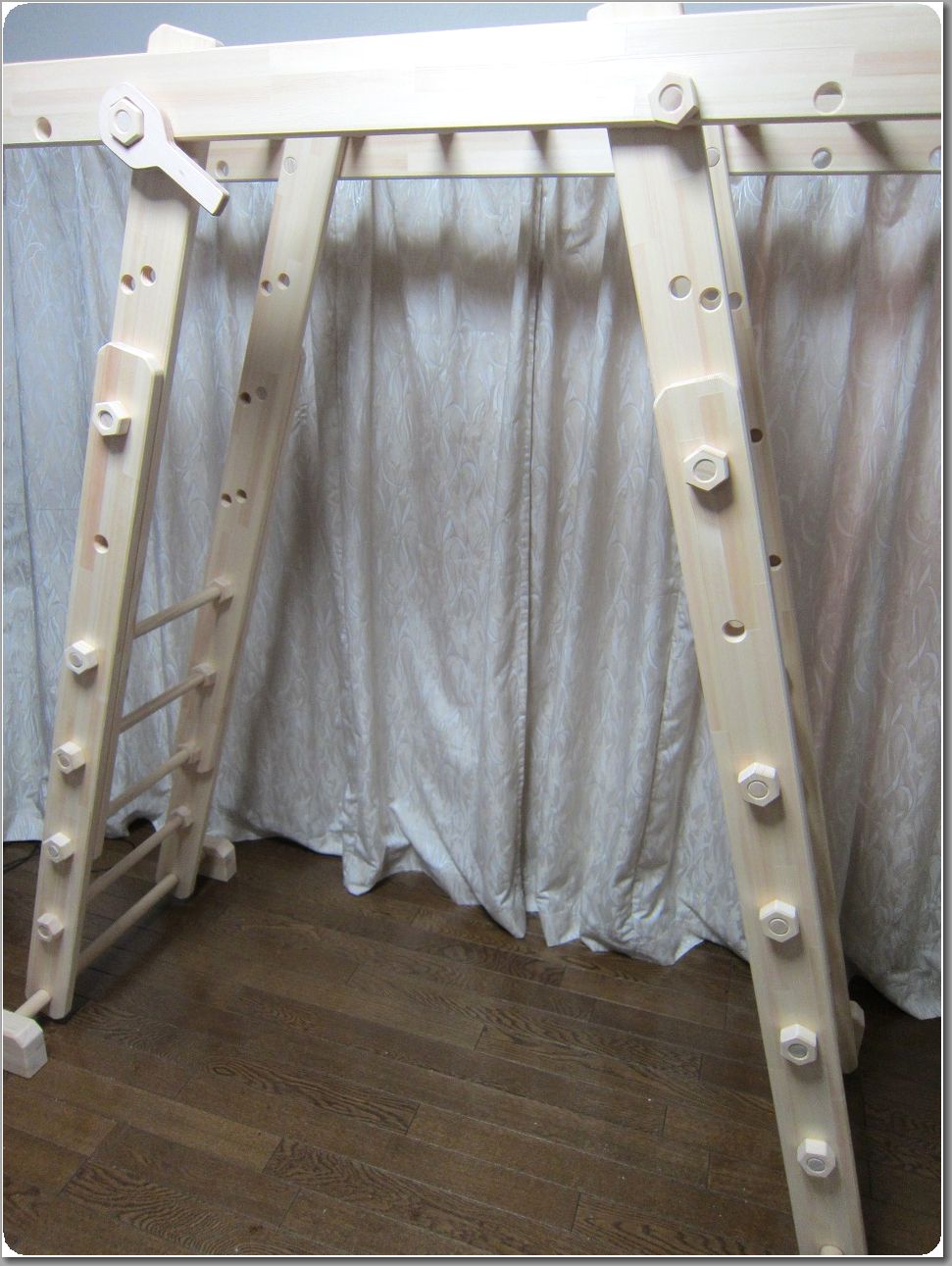

りとるとっぽプラス完成！！

前回へ⇒クリックしてください。

就学前対応モデル（りとるとっぽ）の上位機種です。
機能を強化して対応年齢を上げています。

【りとるとっぽプラスの特長】
１、延長用柱追加で対応年齢を強化。
２、設置スペース調節機能追加。

---

【詳細】
・梁の長さ：約１４００ｍｍ
・土台幅：約６５０ｍｍ
・握り棒：タモ丸棒２４ｍｍ×７本（１８３ｍｍ間隔）
・握り棒高さ調節：約９２５⇒１１１５⇒１３０５⇒１４９５⇒１６８５ｍｍ（５段階）
・設置スペース調整：１６６８⇒１８５１⇒２０３４⇒２２１７⇒２４００ｍｍ（５段階）

※柱が八の字型に広がった形状のため、梁の高さや本体の長さには若干の個体差が出ます。

---

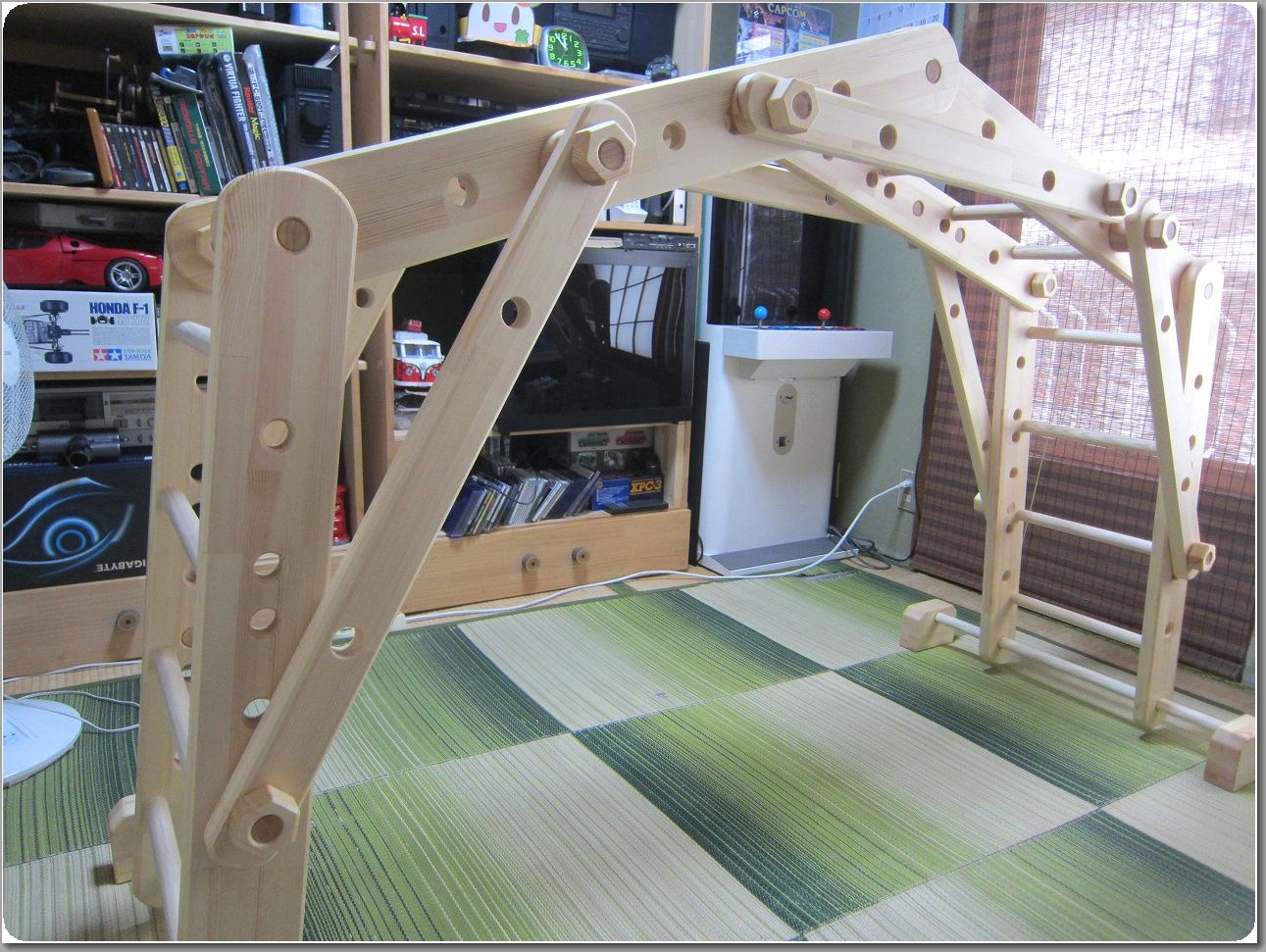

八の字型の柱を大きく展開することで、内部の広さは上位の中型モデルなみになります。

本体幅を狭めて設置スペースを稼ぐことが可能です。


狭めた状態

広げた状態
　　　　　　　　

狭めた状態　　　　　　　　広げた状態

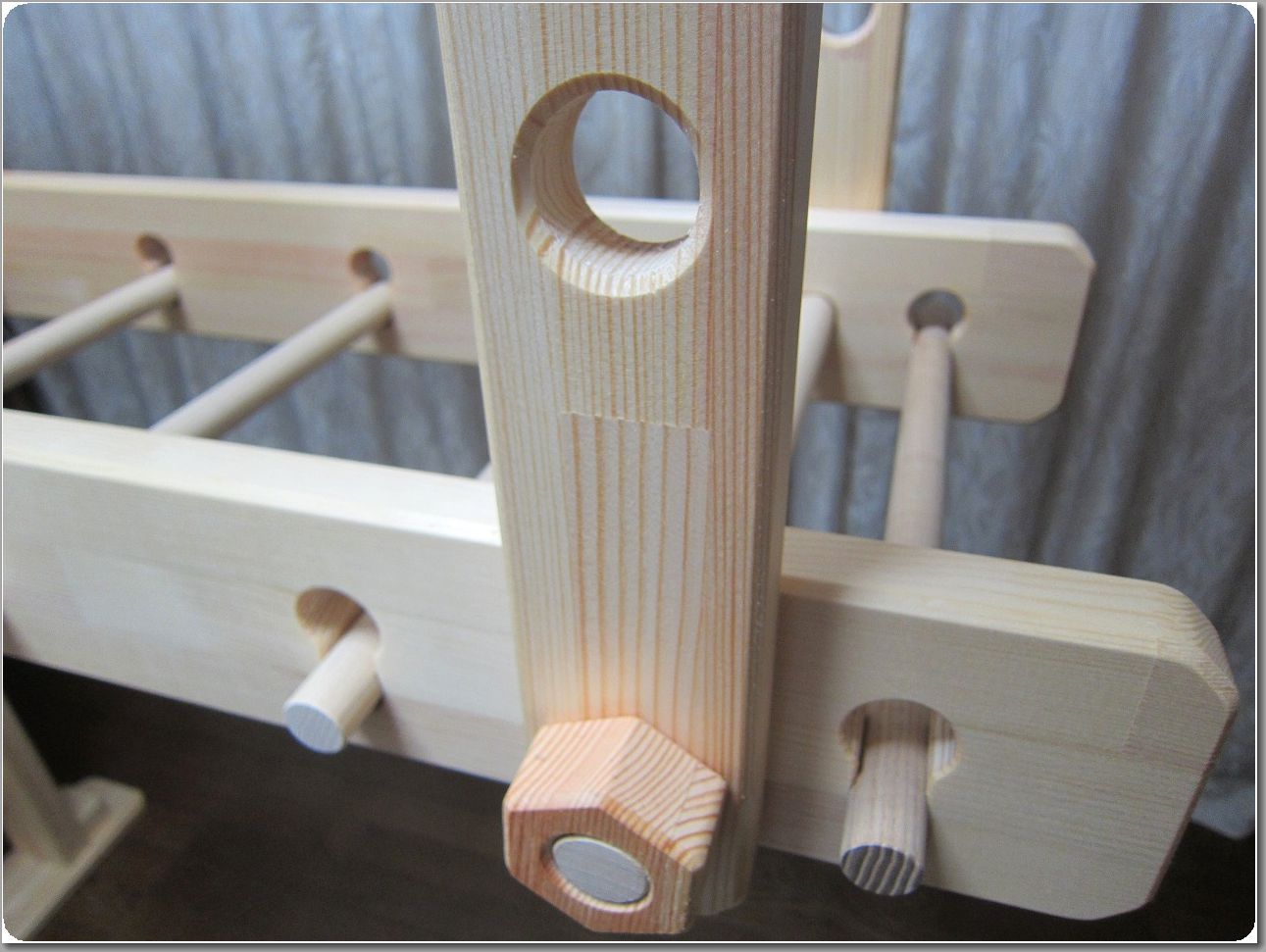

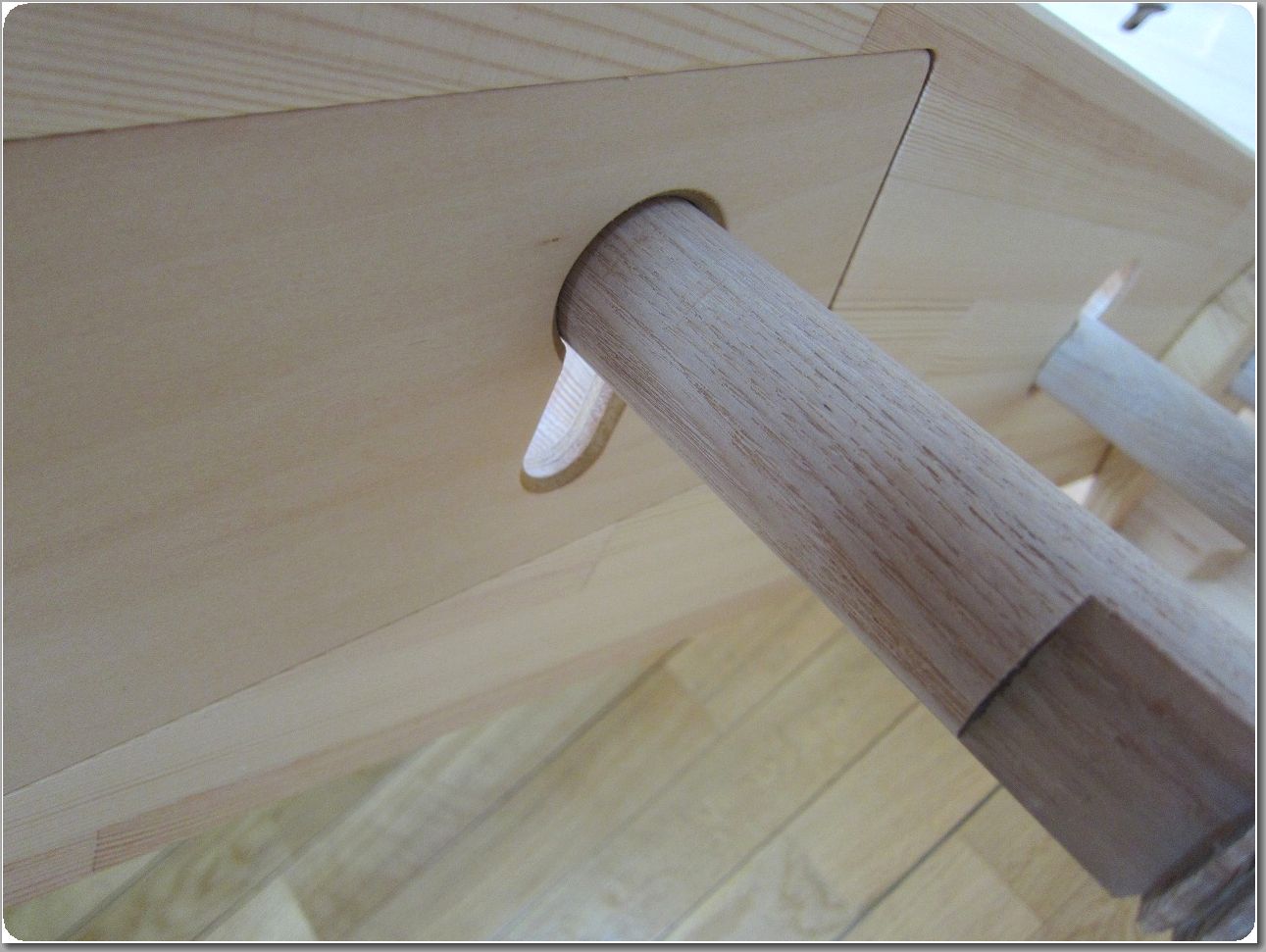

柱と梁の接合部分。握り棒が柱のストッパー役になります。

【組み立て方】
１、柱と延長用柱を丸棒セットでつなぎます。

２、同じものを２台組みます。

３、出来た柱ユニットを梁にボルトでつなぎます。
※寝かせて組みます。
※梁と柱の向きに注意して外側からボルトでつなぎます。
※柱の内側が握り棒に当たっていることを確認し、木製レンチで締め付けます。ねじ山にはところどころ欠けが見受けられることがありますが、使用には問題ありませんので安心して使ってください。また、ナットは手である程度しめて、ねじ山が完全にかみ合っていることを確認してからレンチを使うようにお願いします。ナットを斜めに締め込むと割れます。
ナットのねじ山をつぶすような無用な力での締め付けもやめてください。
万が一ナットが割れても瞬間接着剤などで再生可能です。


４、本体を起こして土台を組み込んで完成です。

柱と梁の連結位置や柱と延長用柱の高さ調節穴を駆使して、年齢や設置場所に最適な組み方を模索してください。また、非推奨ではありますが、梁を傾斜させることも可能です。
入手しやすい価格設定ですが、機能は非常に充実した一台です。


次回へ⇒クリックしてください。

連結式ロングすべり台スベッタリーナの動画

ＷＡＸ処理をしていないので全く滑らないと思い、滑走スプレーを一吹きしましたが。
これは滑りすぎですね。もはやシングルには戻れない(-_-;)

ランダウン２０１９の製作 その二

前回へ⇒ここ

少々日にちが空きましたが製作再開です。
マシンの方はこれでひとまず完成です。
葉巻型Ｆ１なのにヘルメットがフルフェイスなのは愛嬌です。


こちらはテストコースの製作です。
通常のスロープコースターと違い、オーバーランぎりぎりでのターンを狙っているため、
面倒だがテストコースを作った方が賢いと判断。
前作では調整にてこずったものです。

ここにきてドライバーがリタイアのため、完成はもう少し先のことになります。(;^_^A

連結すべり台スベッタリーナ完成（組み立て方あり）

（連結すべり台）

長さ１４００ｍｍのすべり台を２台繋いだロングすべり台スベッタリーナです。
１台での設置も可能です。


《組み立て方》

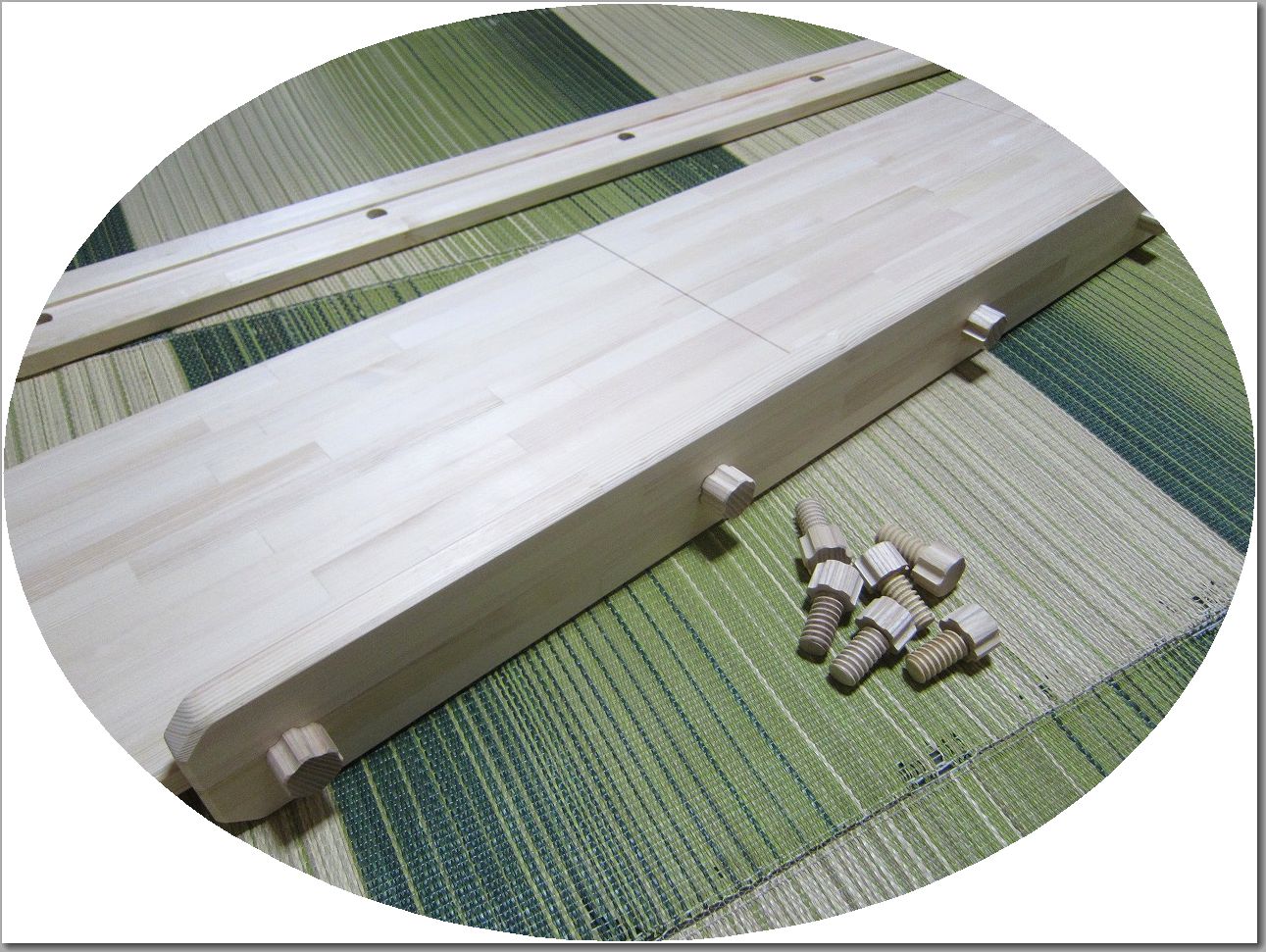

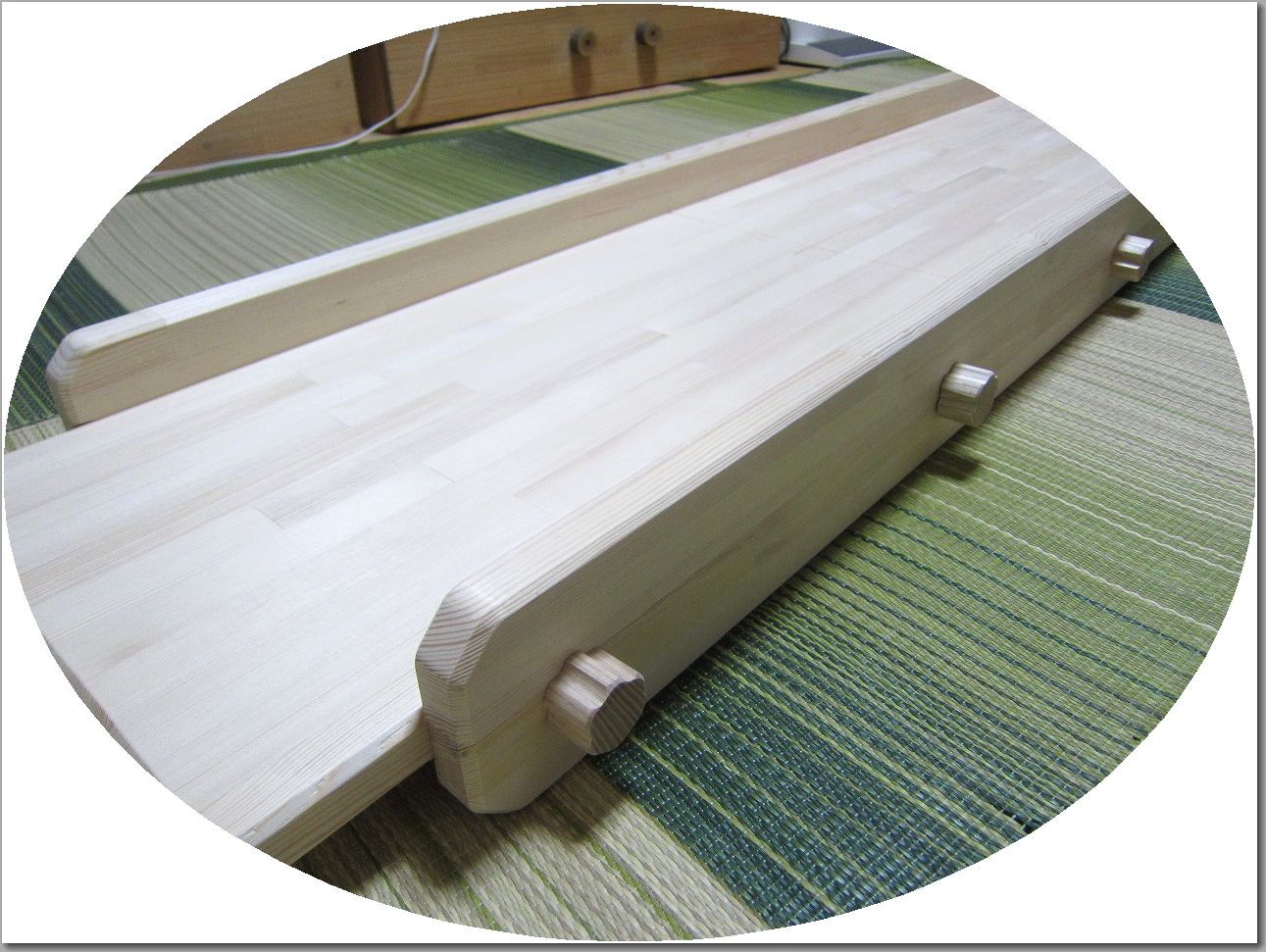

２台並べて連結します。

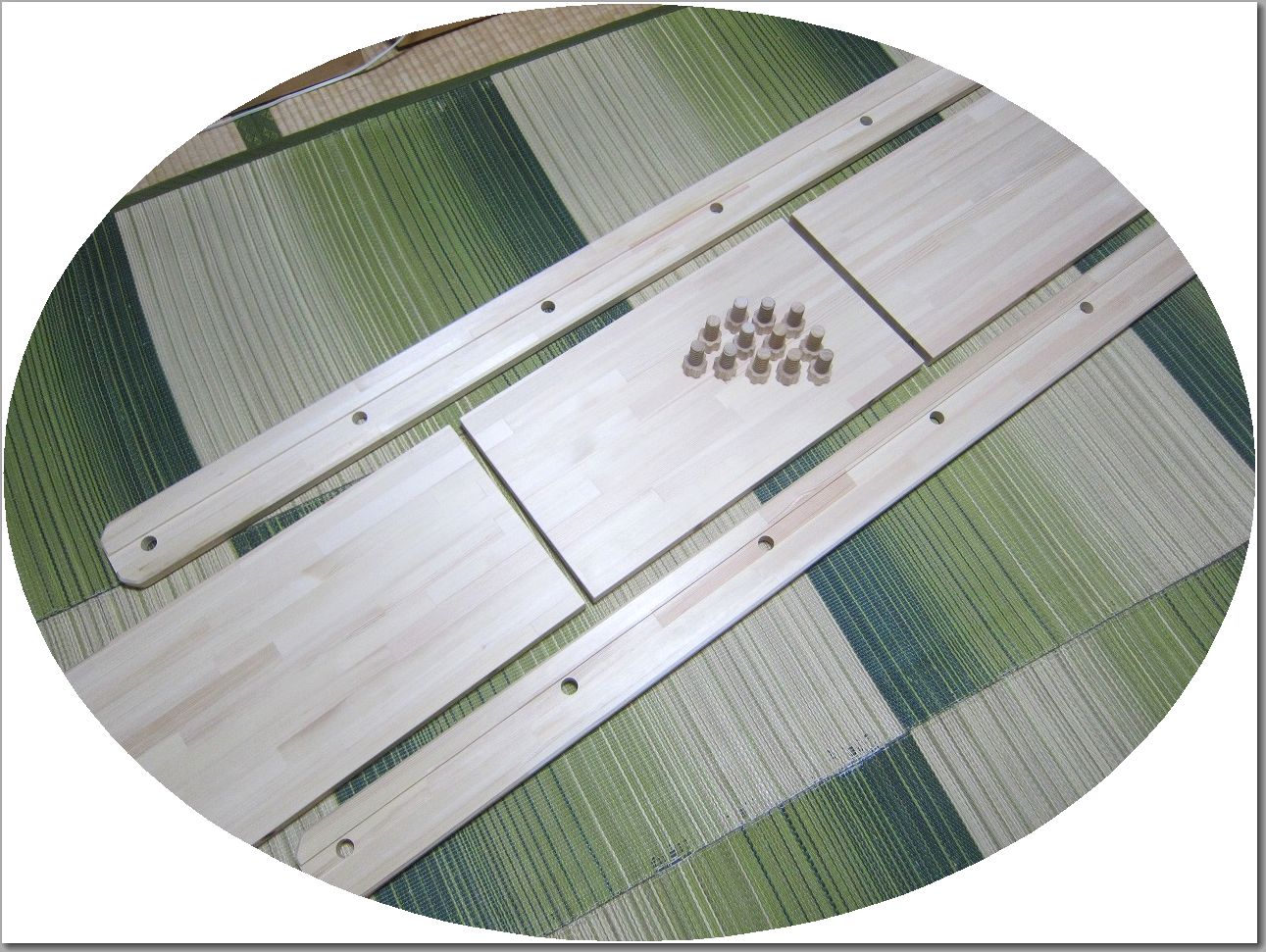

連結用側板を用意します。

木製ボルトでつなぎます。
ネジ山が噛んでいるのを確認しながら丁寧に。

最後はレンチでしっかりとしめつけます。

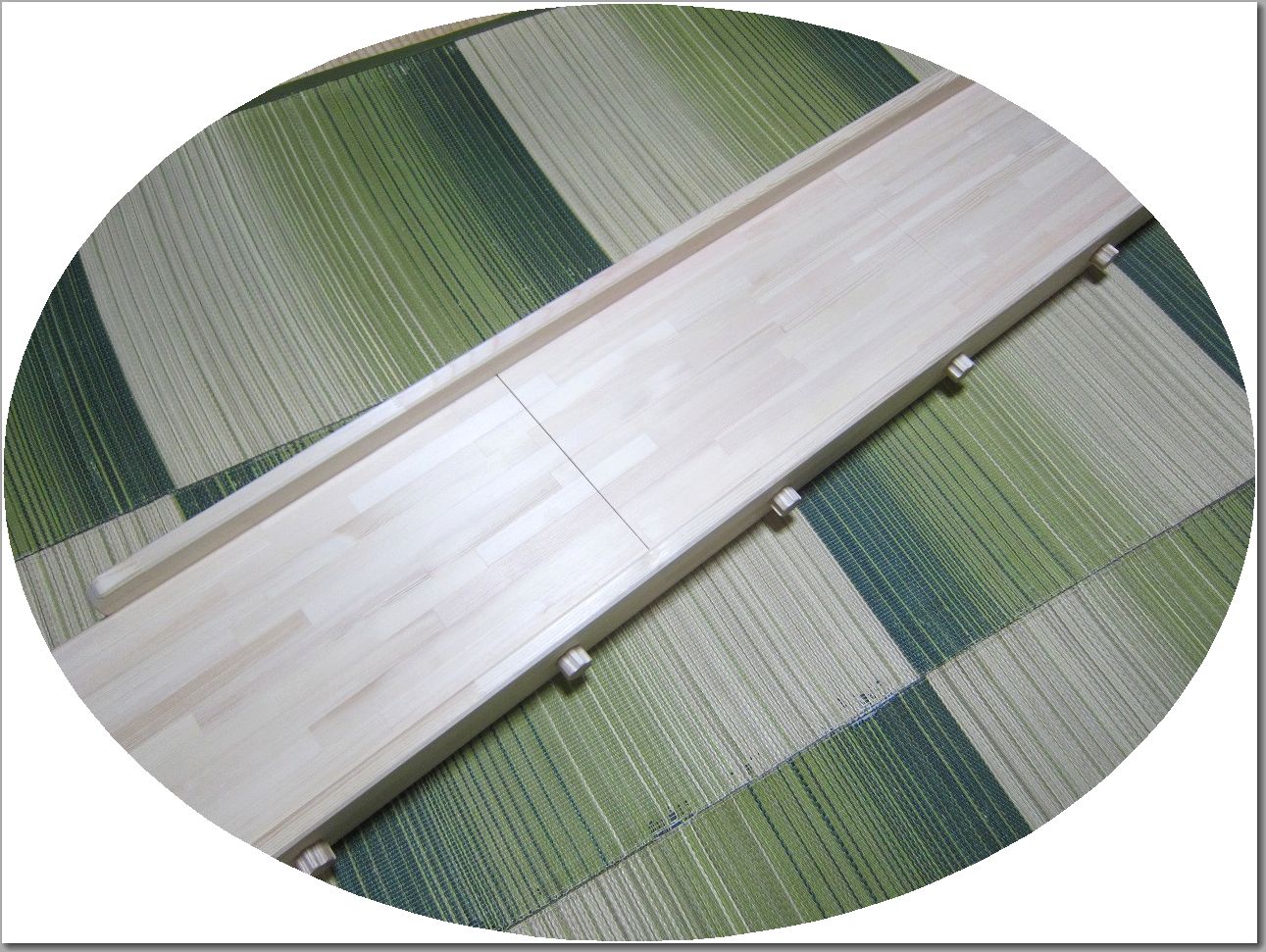

連結終了。

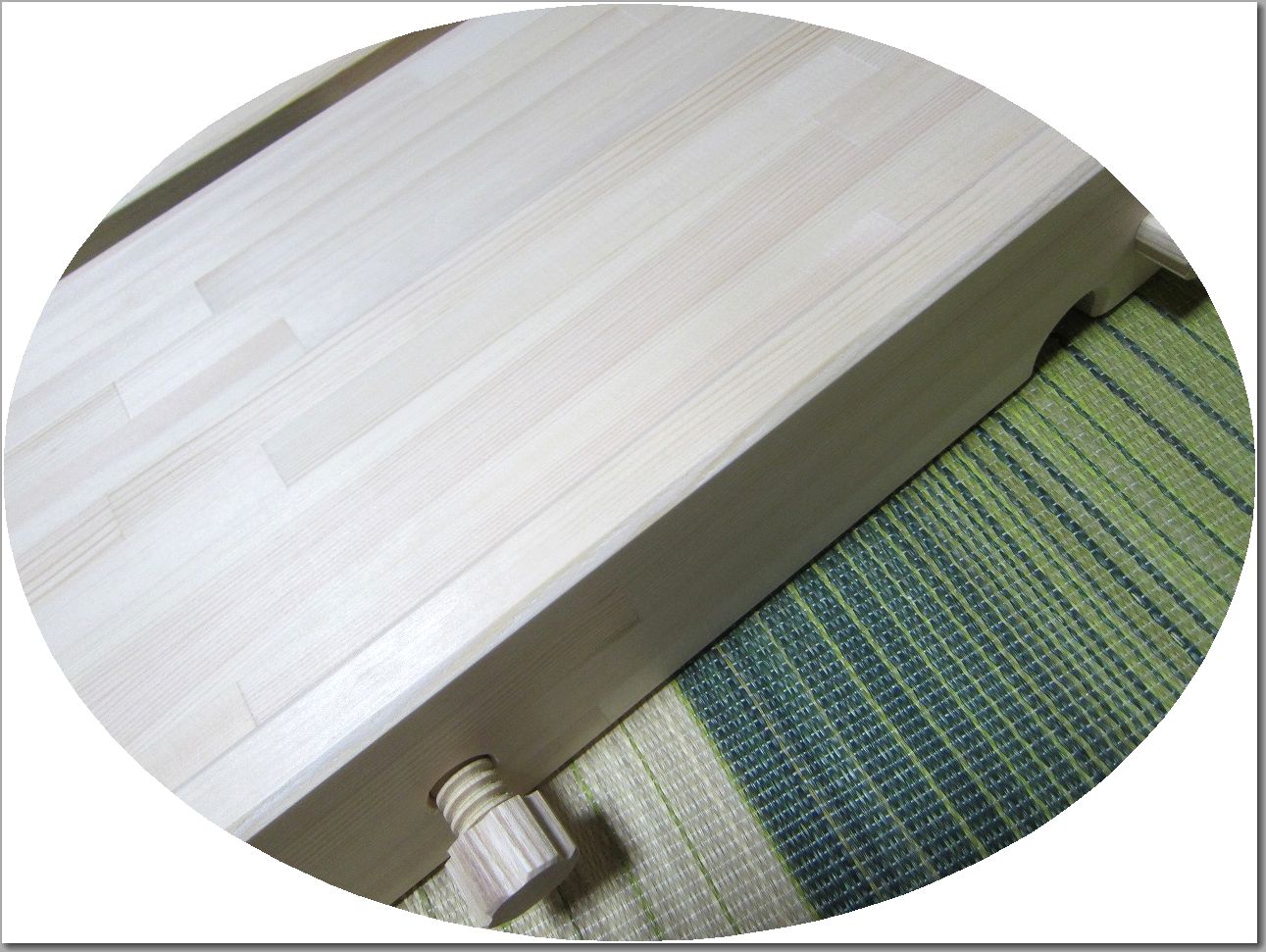

裏面です。

梯子を組みます。柱と筋交いを用意します。

丸棒とナットを用意します。

梯子の出来上がり。

筋交いとボルトセットを用意します。
スペーサーを介して筋交いをすべり台に取り付けます。
※スペーサーを作り忘れたためモンキーフリップ１用のナットを使っていますが、実際は丸型のスペーサーが付属します。

完成。

とりあえずは、すべり台を乗せてみます。転倒させないように慎重に。

内側からボルトで筋交いを止めます。
柱の外側からボルトですべり台を固定します。

土台を組みます。

丸棒を下穴に通し、

足を取付けてスベッタリーナの完成です。
※出来るだけ奥まで締めこんでください。



【材料】
・本体：パイン集成材２５ｍｍ
・丸棒：タモ丸棒２４ｍｍ

【仕様】
・すべり台の長さ：２８００ｍｍ（１４００ｍｍ＋１４００ｍｍ）
・滑り台の内寸：２８５ｍｍ
・すべり台の高さ調整：１００ｍｍ間隔で調整可能
・梯子の高さ調整：１００ｍｍ間隔で調整可能（タモ丸棒４本付き
・手作りレンチ：合板１６ｍｍ

【設置スペース】
・２８００ｍｍ×６００ｍｍ（２台連結時※画像の組み方）
※長さは梯子の設置傾斜角で変化します。

【耐荷重量】８０ｋｇ前後で検査済（２台連結時のすべり台上と梯子上）
※子供用遊具です

【連結すべり台スベッタリーナについて】

すべり台は既出オプションとして４種類ほど存在しますが、どれも１７００ｍｍ以内の長さのばかりで、公園になれた子供には物足りないと思うこともあろうかと思います。しかし、単純にロング化してしまっては取り扱いが悪くなり運賃にも悪影響が出るのはわかりきっています。

そこでこの連結式すべり台。
我が家にあるうんてい君すべり台の迫力には及びませんが、長さはこちらが勝っています。
取り外しも比較的楽なので、必要な時だけロングで遊ぶのも良いかと思います。


◎出品中！！⇒ここ

入門うんてい（りとるとっぽ）の完成

前回へ⇒ここ






《基本の組み立て方》
柱ユニットの丸棒にナットを取り付けます。
※りとるとっぽプラスは合計６セットになります。
※ナットは手で回し、最後の締め付けのみ木製レンチを使ってください。
最初からレンチを使うとネジ山を潰す可能性があります。

柱に通して外側からもナットをしめます。
※りとるとっぽプラスは３段になります。
※柱は左右対称に。

２セット組みます。外～外、約３３２～３３５ｍｍに調整します。
※丸棒の先端とナットが面一になります。

梁と連結します。
※梁と柱の向きに注意。

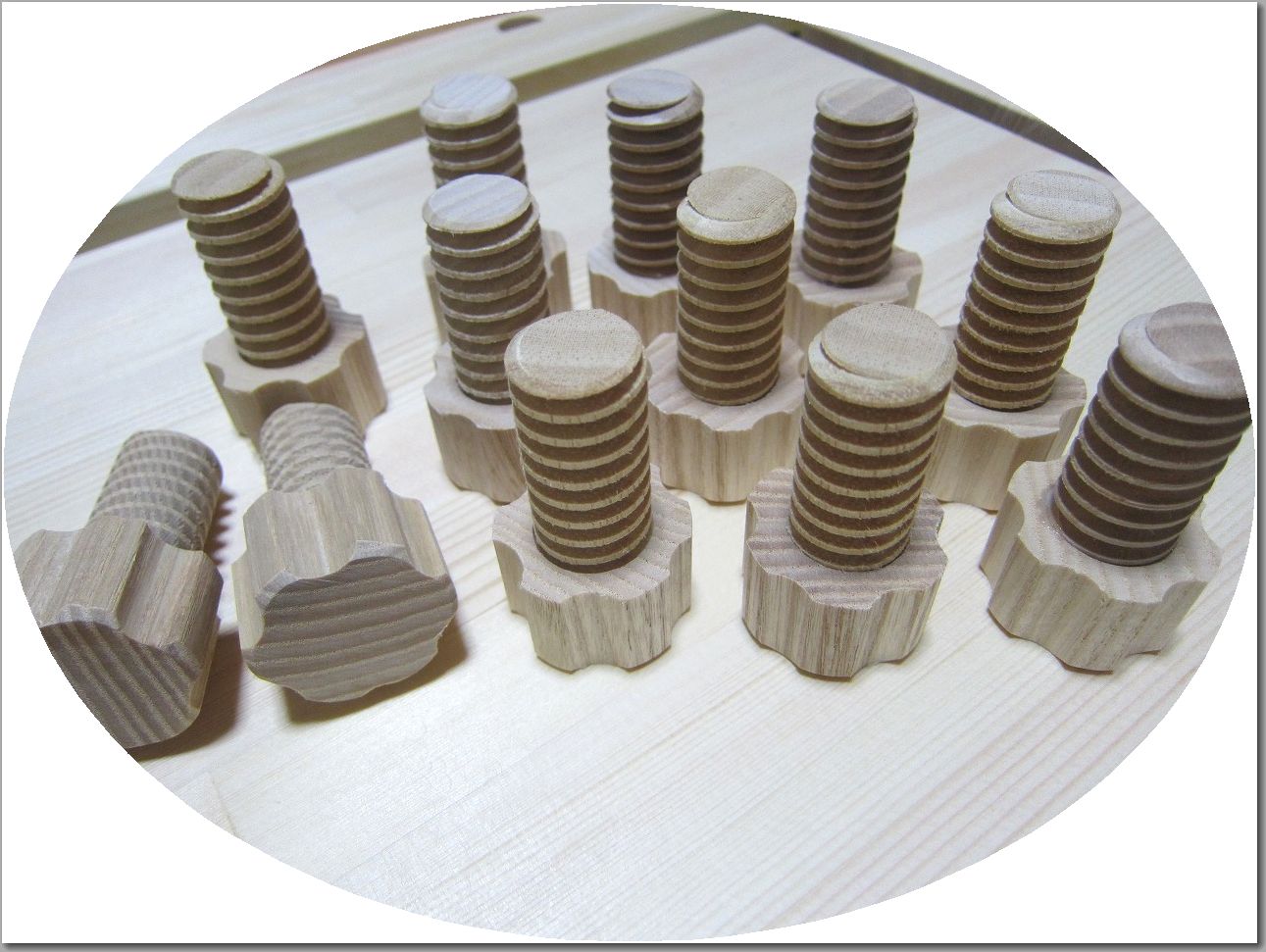

柱ユニット側がネジになっています。
この手作りボルトで

外側からねじ込み、付属の木製レンチでしっかりと締め付けます。
※柱の内側が握り棒に当たっている状態でなくてはいけません。

内側です。

本体を立てて

土台を取りつけて

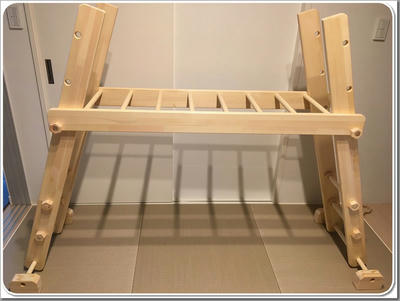

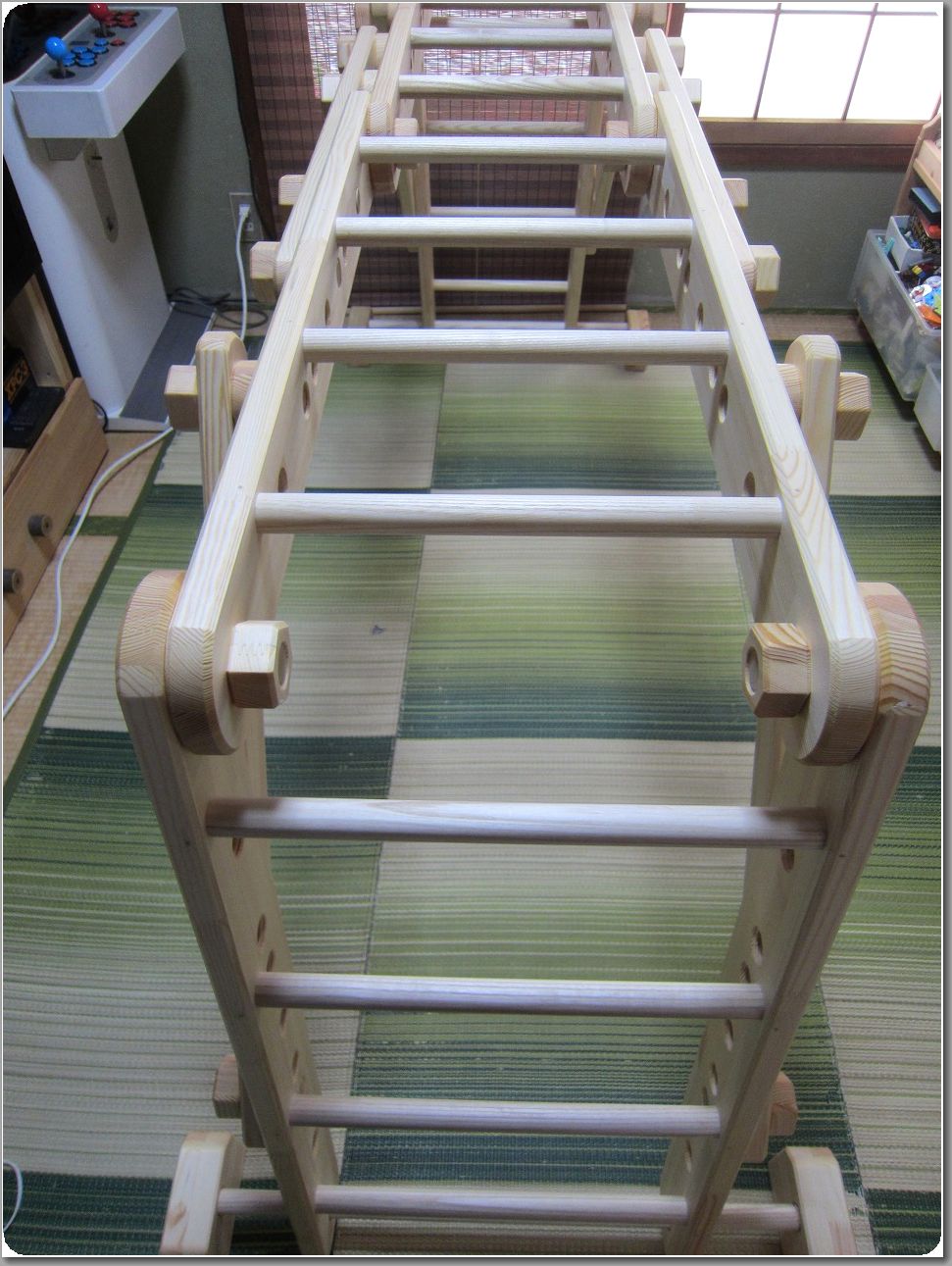

完成です。

標準の組み方（梁が一番高い）

一番低い組み方

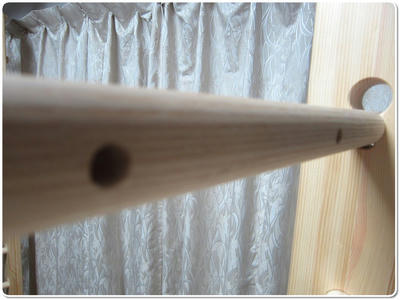

握り棒がストッパーの役割を果たします

【 使用材料】
・本体：パイン集成材２５ｍｍ
・丸棒：タモ２４ｍｍ
・手作りレンチ：合板１６ｍｍ

【本体サイズ】※約
・長さ：１９１５⇒２０７５⇒２２３５ｍｍ※梁の高さで変化。（基本的に梁が高くなるほど本体長が増えます）
また、柱の足元が広がった形状のため、本体の長さや高さには若干の個体差が出ます。
・梁の長さ：約１４００ｍｍ
・幅：６００ｍｍ（土台幅）
・高さ：１３８０ｍｍ

【設置スペース】※約
・最小：１９１５×６００ｍｍ
・最大：２２３５×６００ｍｍ

【握り棒の高さ調整機能】※約
・９５０⇒１１４０⇒１３３０ｍｍ（３段階）
※本体を分解することなく簡単に高さ調整可能。
①梁のボルトを緩める。
↓
②梁の穴を好きな高さに合わせる。
↓
③ボルトをしめる。（完成）

【その他】※約
・握り棒：２４ｍｍ×８本（１６０ｍｍ間隔）
・握り棒有効幅：３３５ｍｍ
・柱ユニット側丸棒の高さ：２６０⇒４５０ｍｍ

【耐荷重量】
・８０ｋｇ前後（ぶら下がり強度検査済）

【推奨対応年齢】
・１歳～６歳前後※高さが足りなくなったら柱のみを長いサイズに交換して対応年齢を延ばすことが可能です。

《りとるとっぽについて》
基本構成はプチうんていの下位モデルとなりますが、足元が広いため実際はプチ以上に大きく感じられ、強度も見た目以上に仕上がっています。
組み立て分解、高さ調整など扱いやすさは他の機種にはないほど楽に行えると思います。握り棒は固定式となっています。
基本構成は就学前対応なので、幼稚園か保育園向きモデルと言えます。

---

せっかく購入しても子供が親の期待通りに使ってくれるとは限りません。
『結局は物干し代わりになるんじゃないの？』、、(-_-;)／
そういう不安で導入をためらっている方は多いと思います。でもひょっとしたらひょっとするかもしれません。

入門用として購入しやすいスタート価格で出品中。
