(連結すべり台)

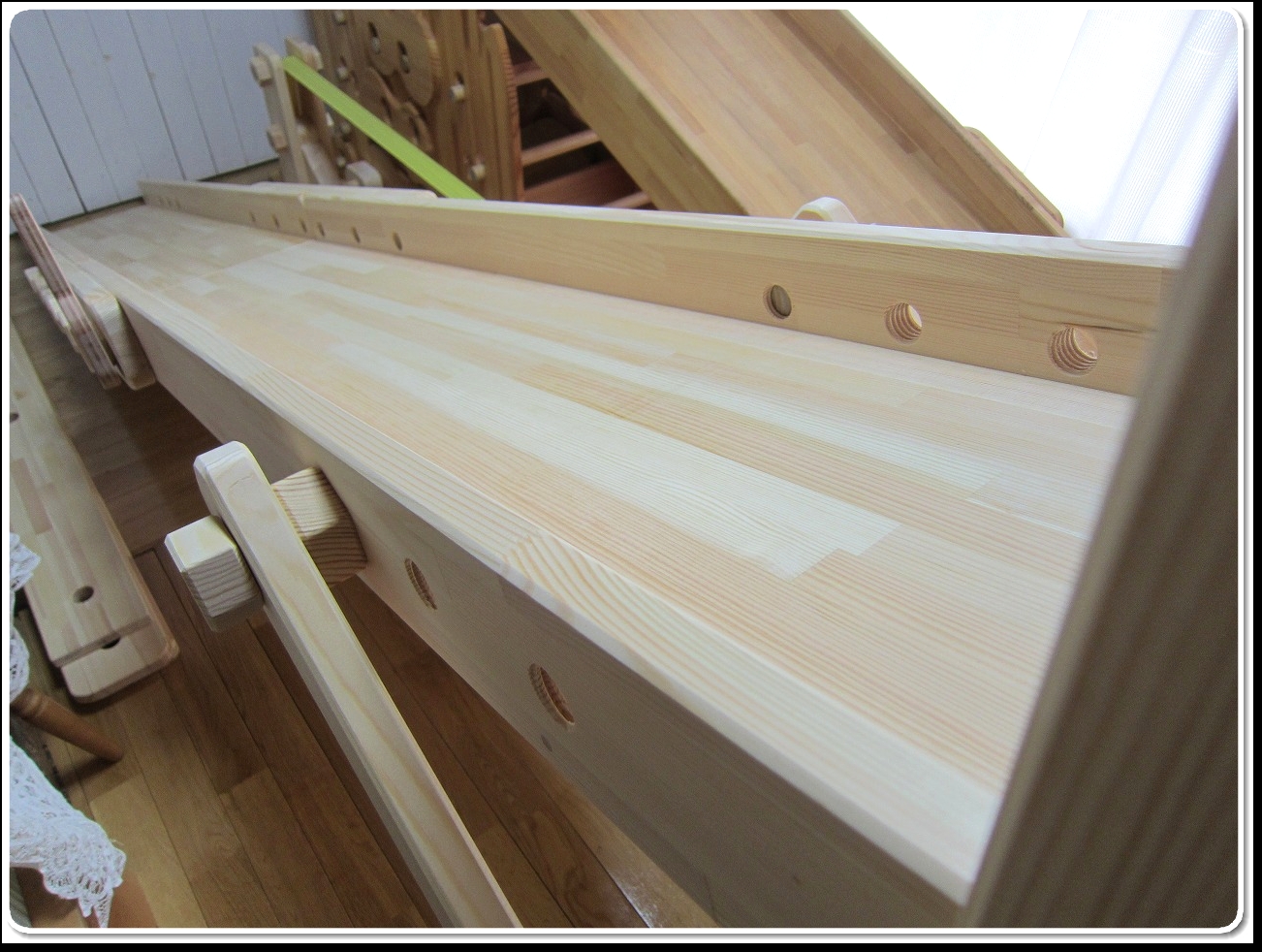

長さ1400mmのすべり台を2台繋いだロングすべり台スベッタリーナです。
1台での設置も可能です。


《組み立て方》

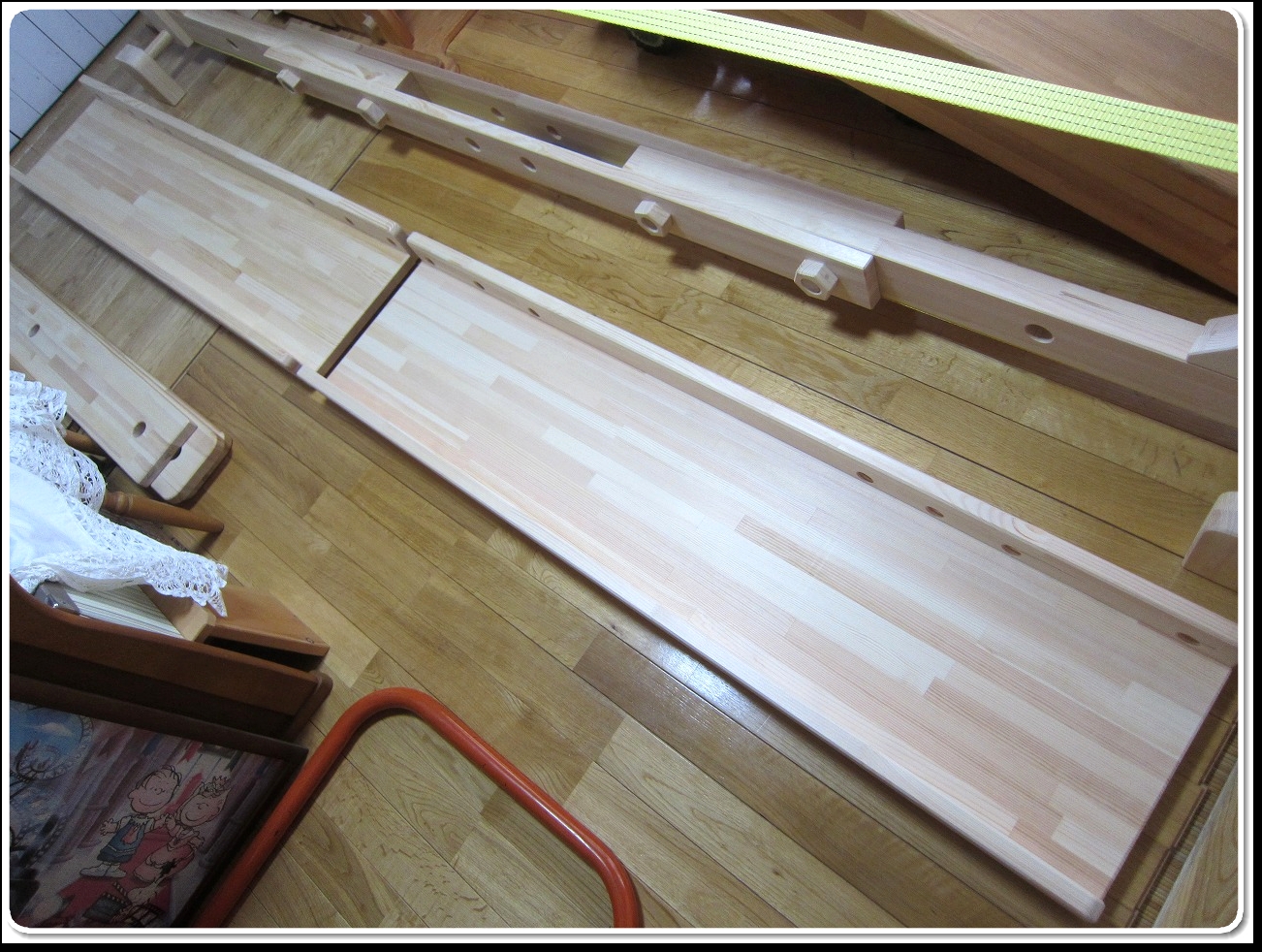

2台並べて連結します。

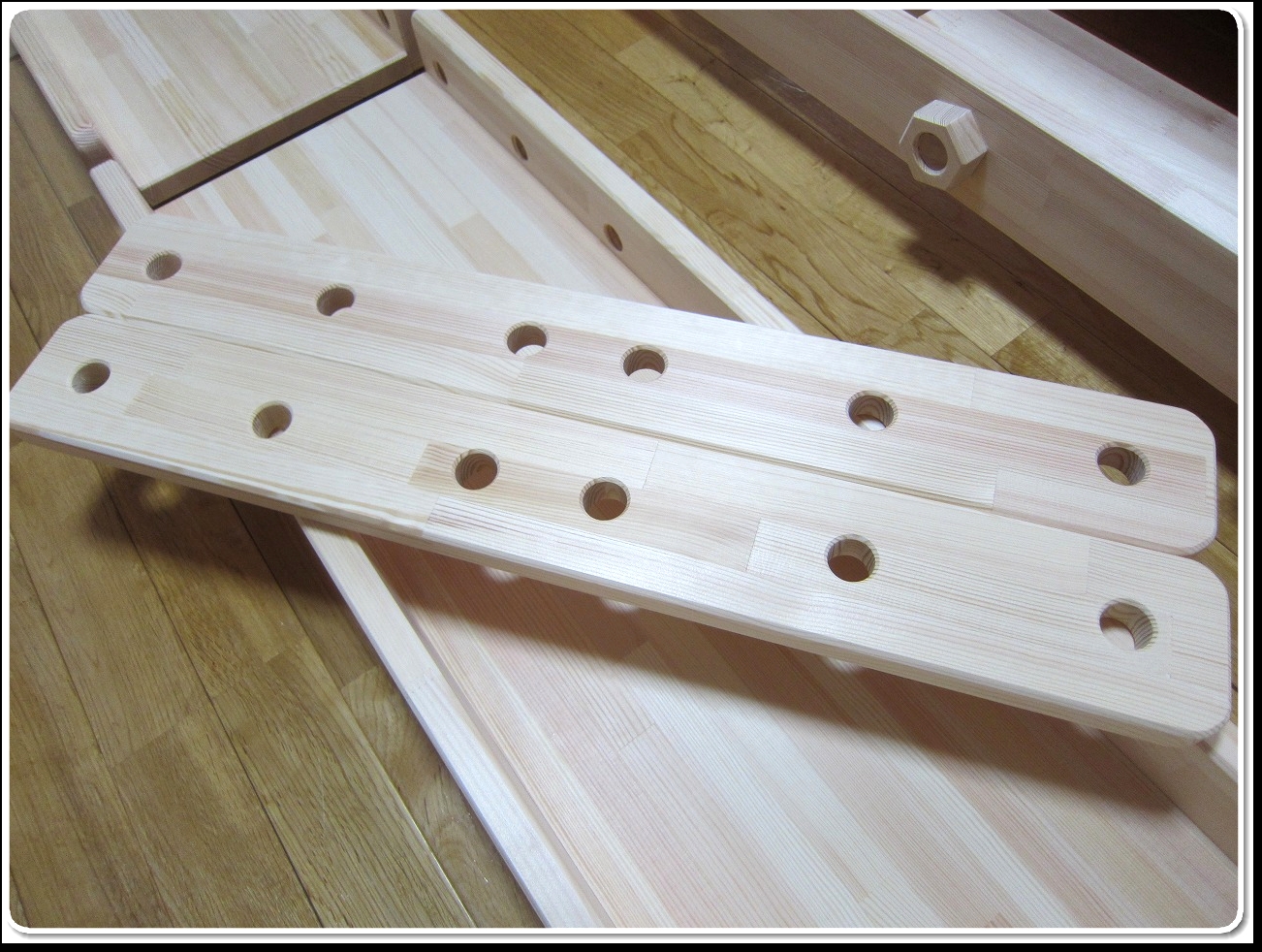

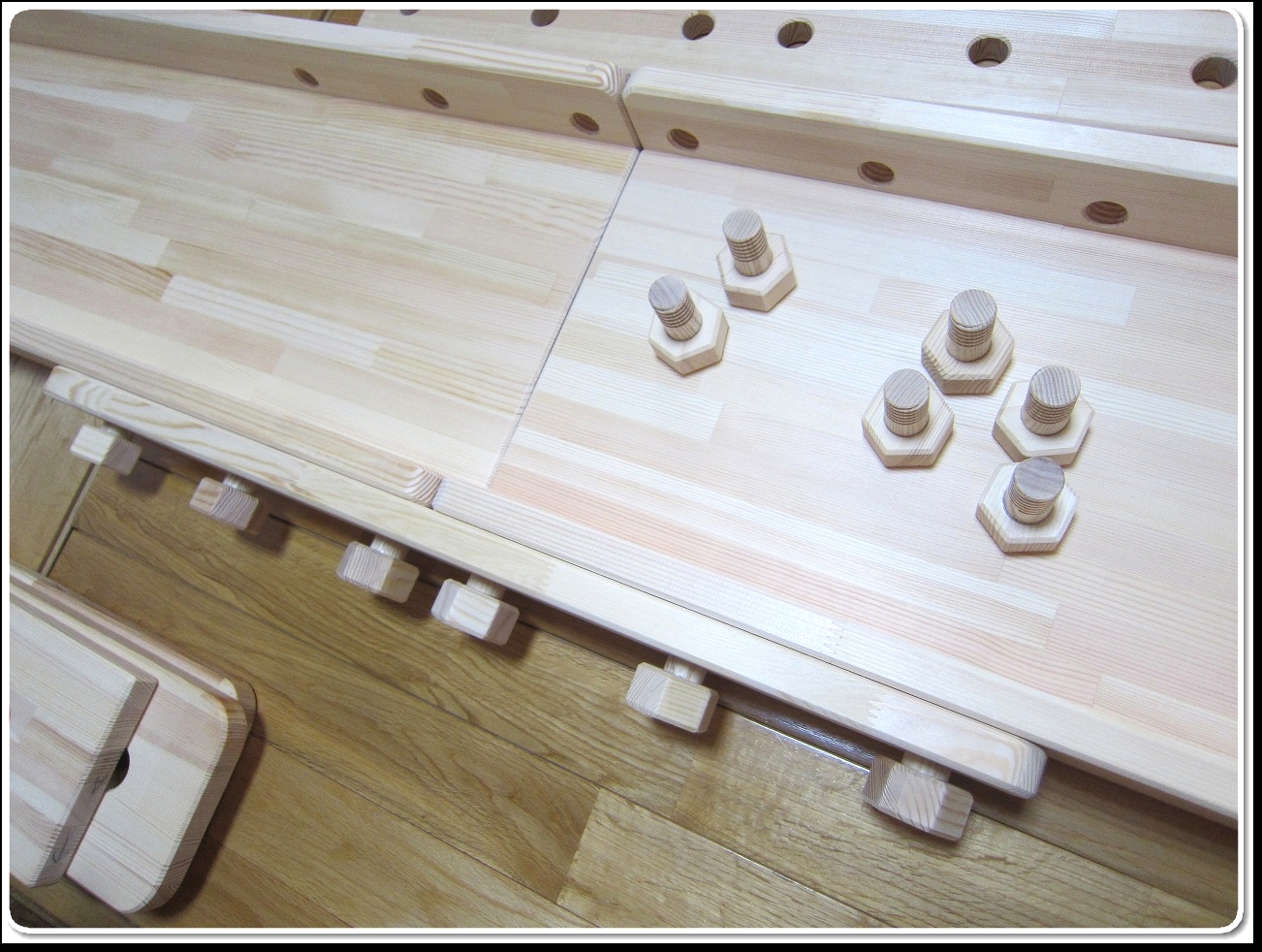

連結用側板を用意します。

木製ボルトでつなぎます。
ネジ山が噛んでいるのを確認しながら丁寧に。

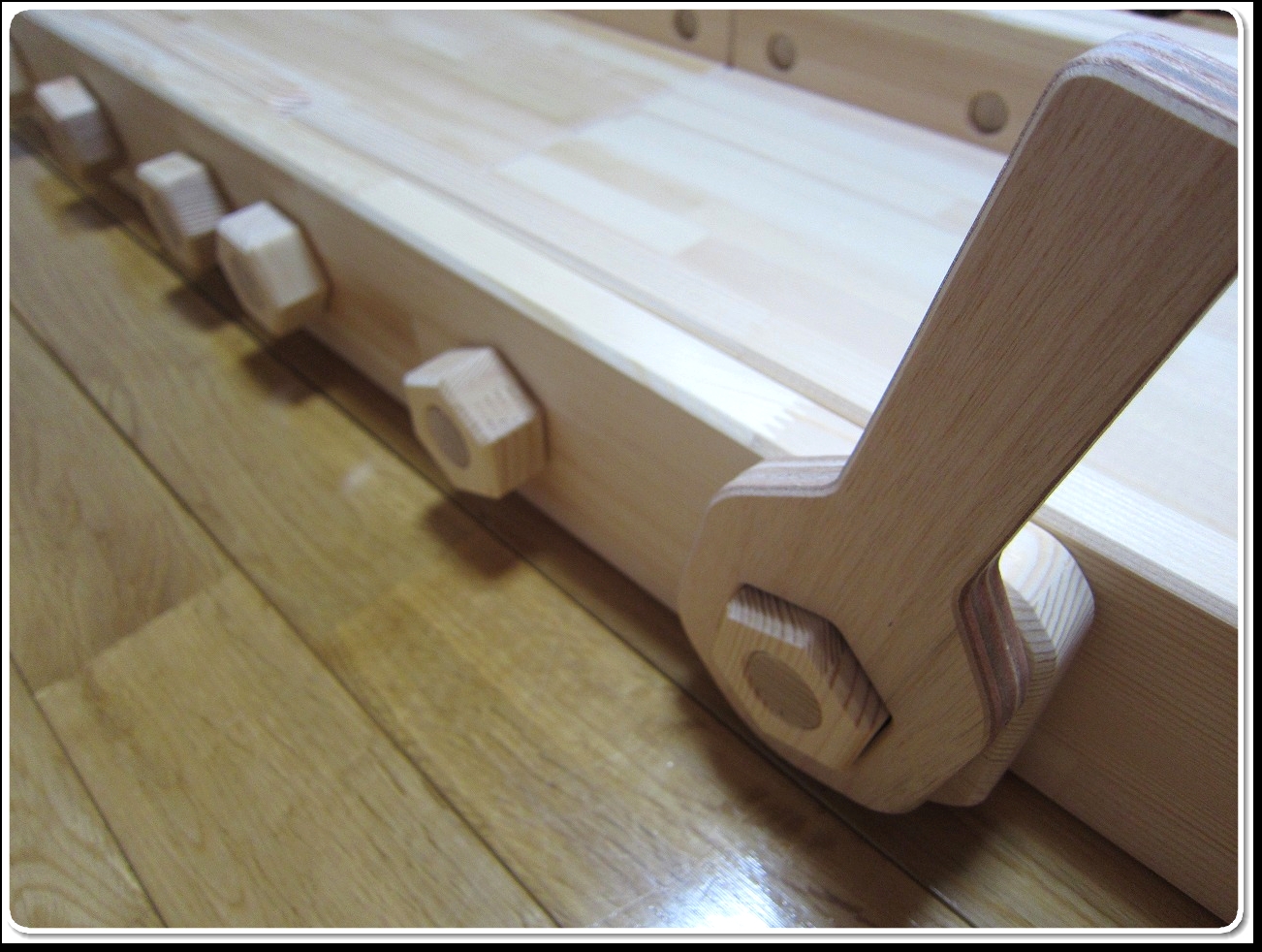

最後はレンチでしっかりとしめつけます。

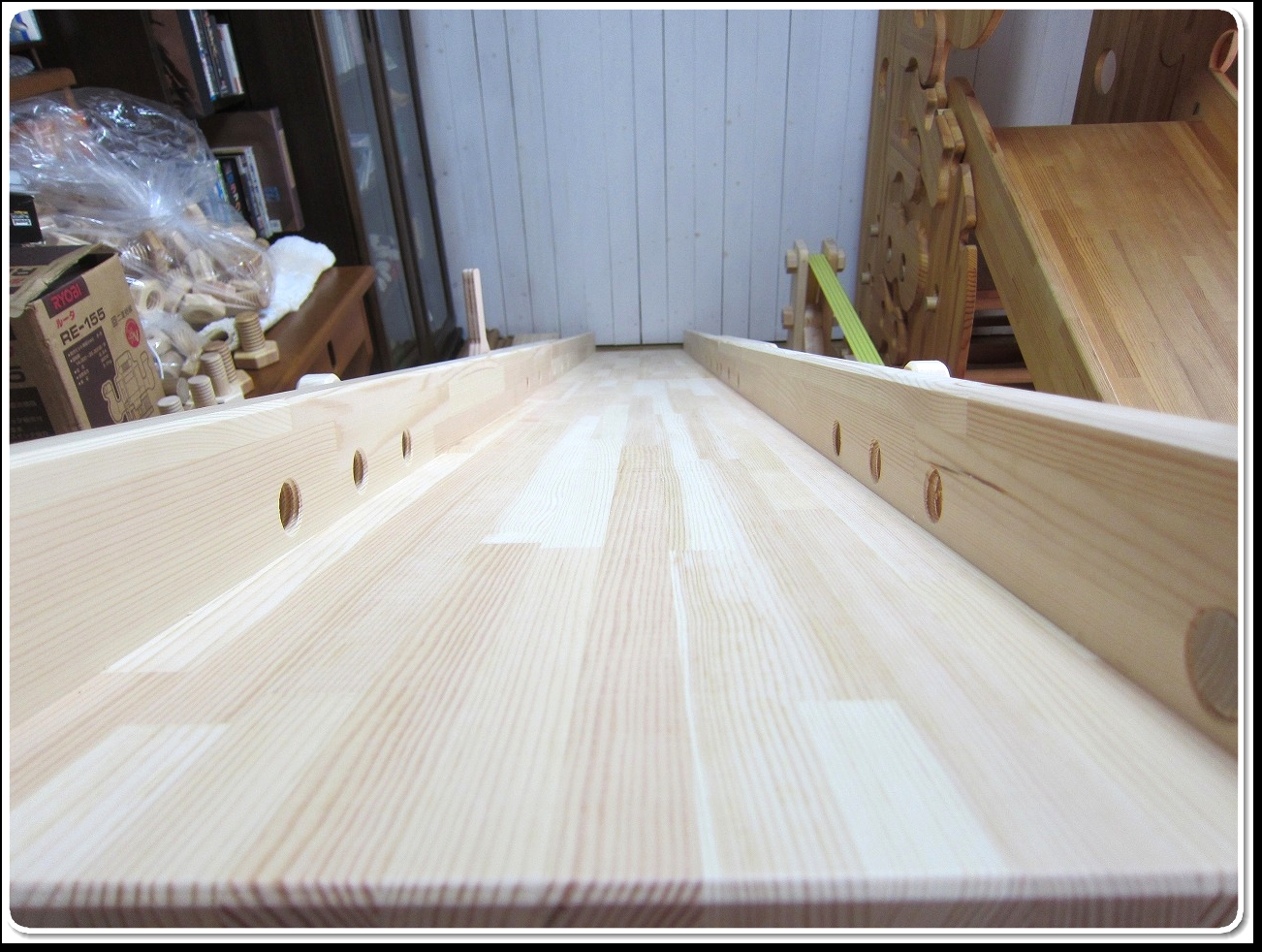

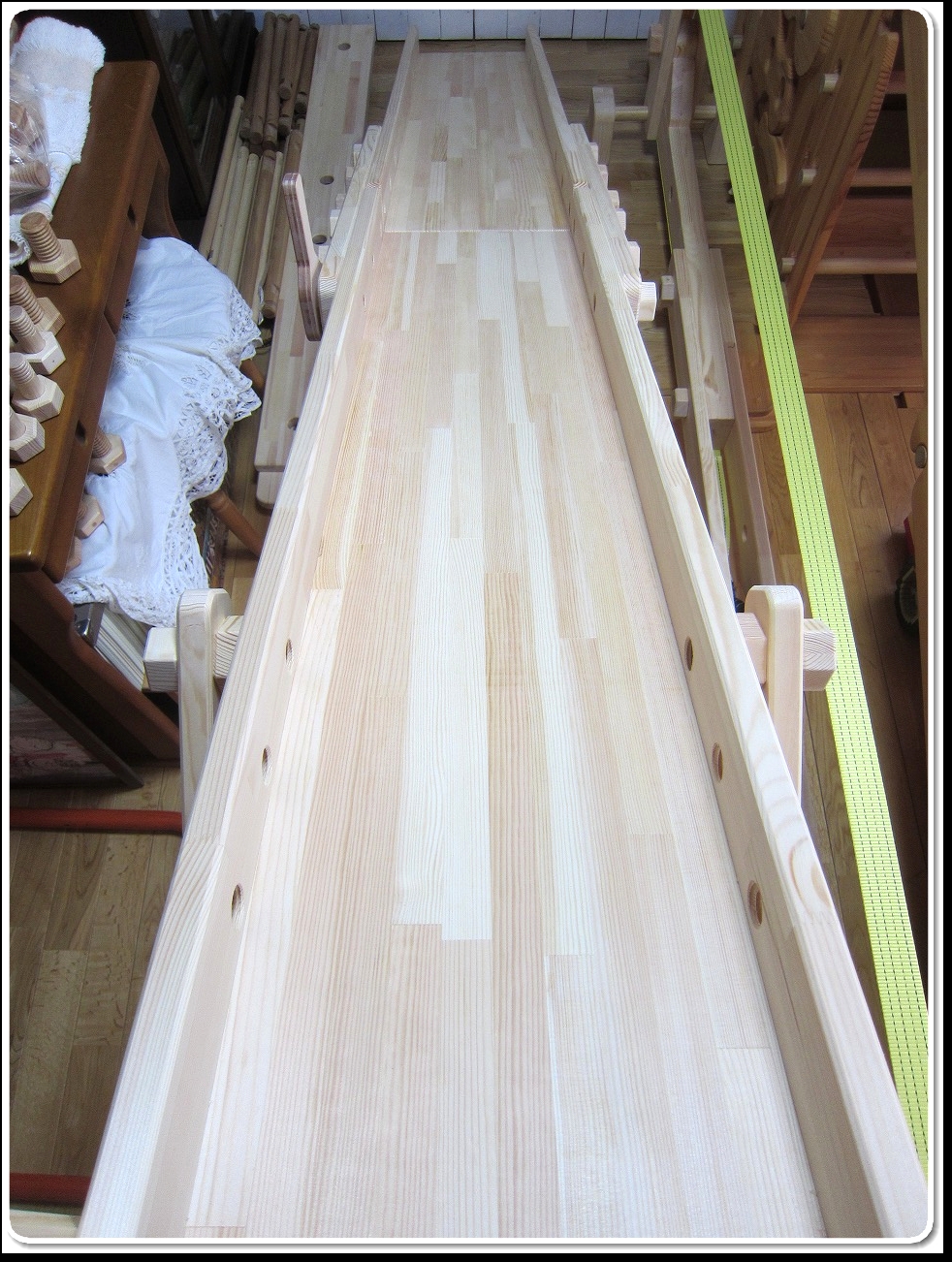

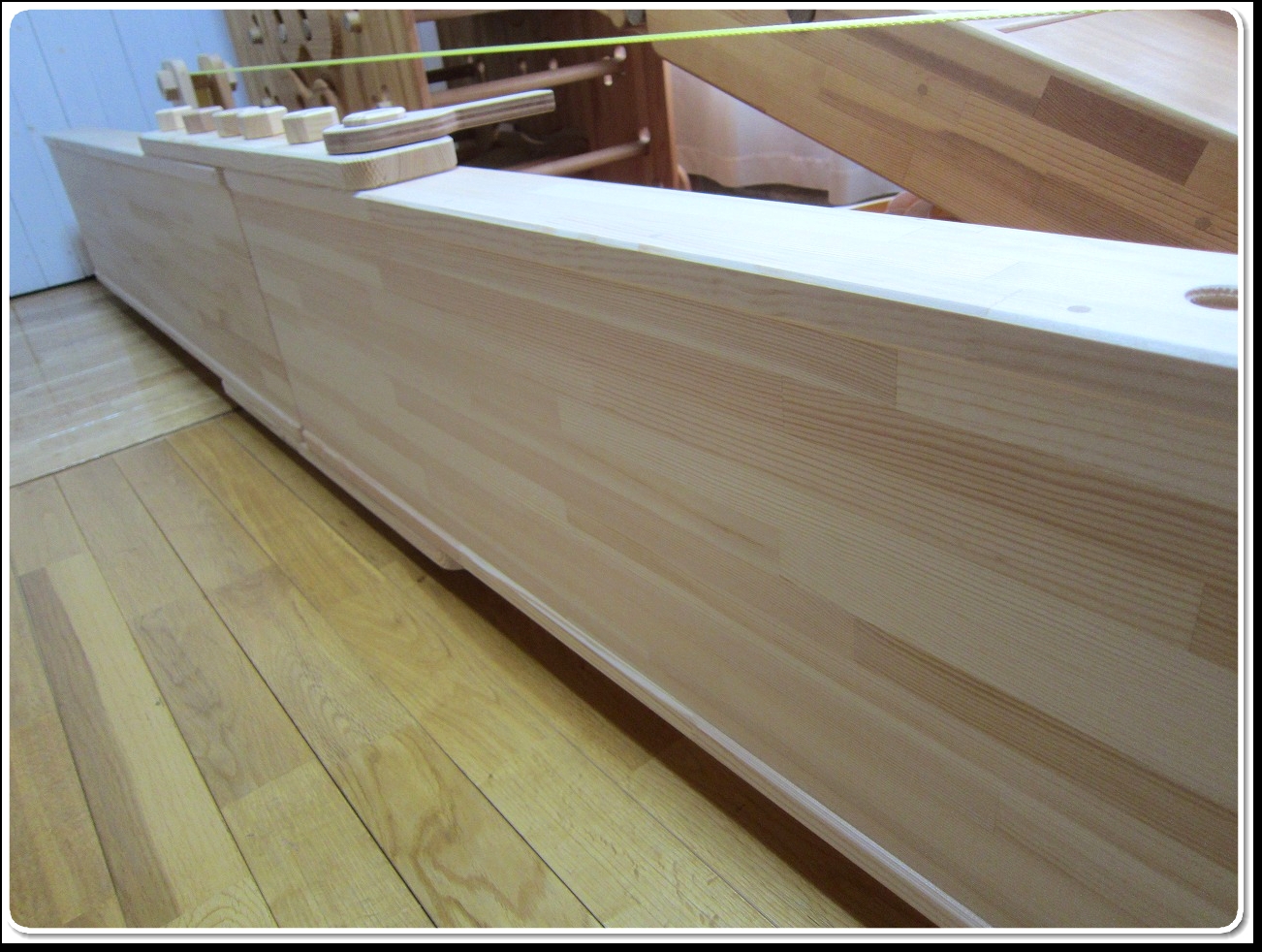

連結終了。

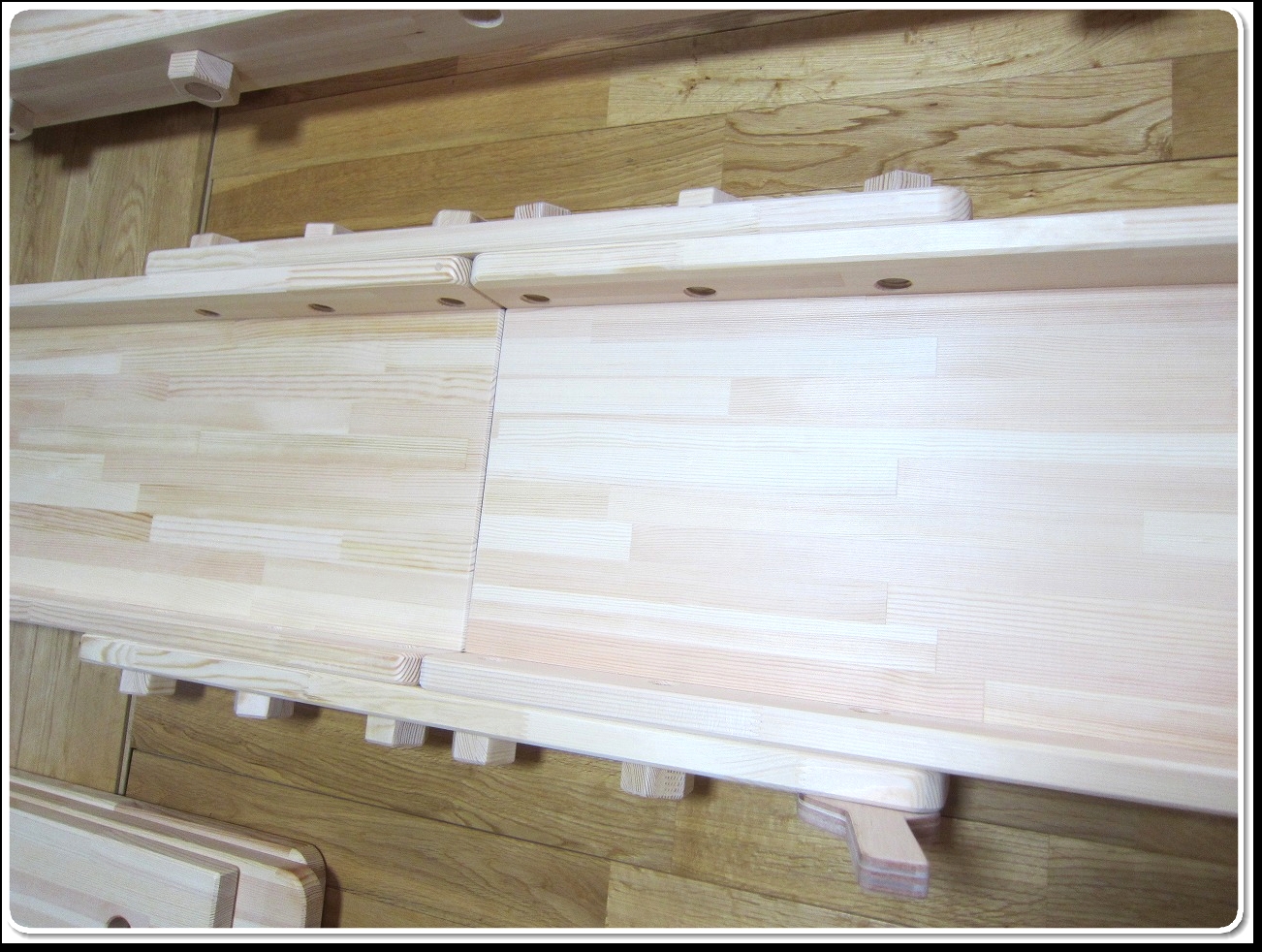

裏面です。

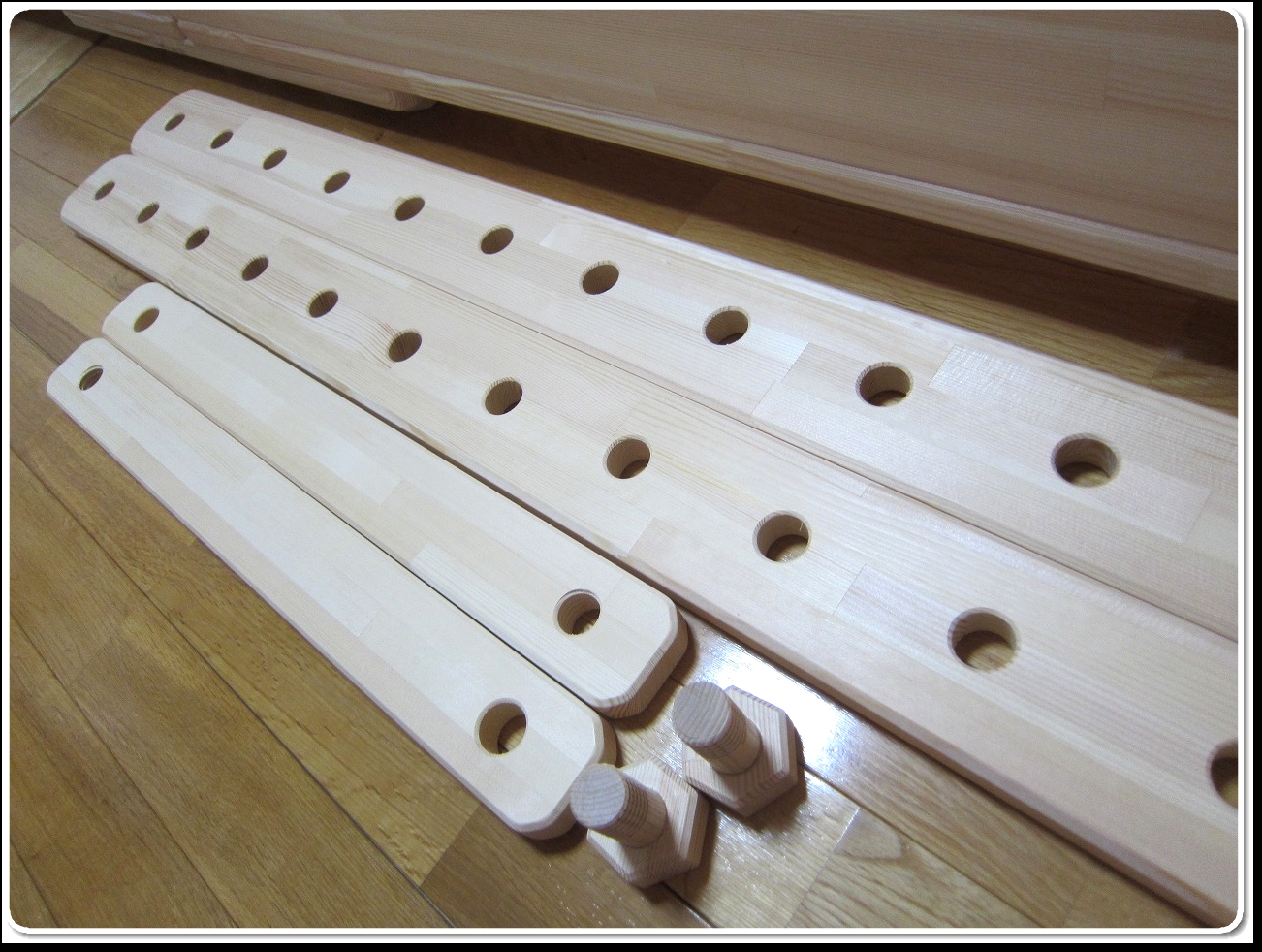

梯子を組みます。柱と筋交いを用意します。

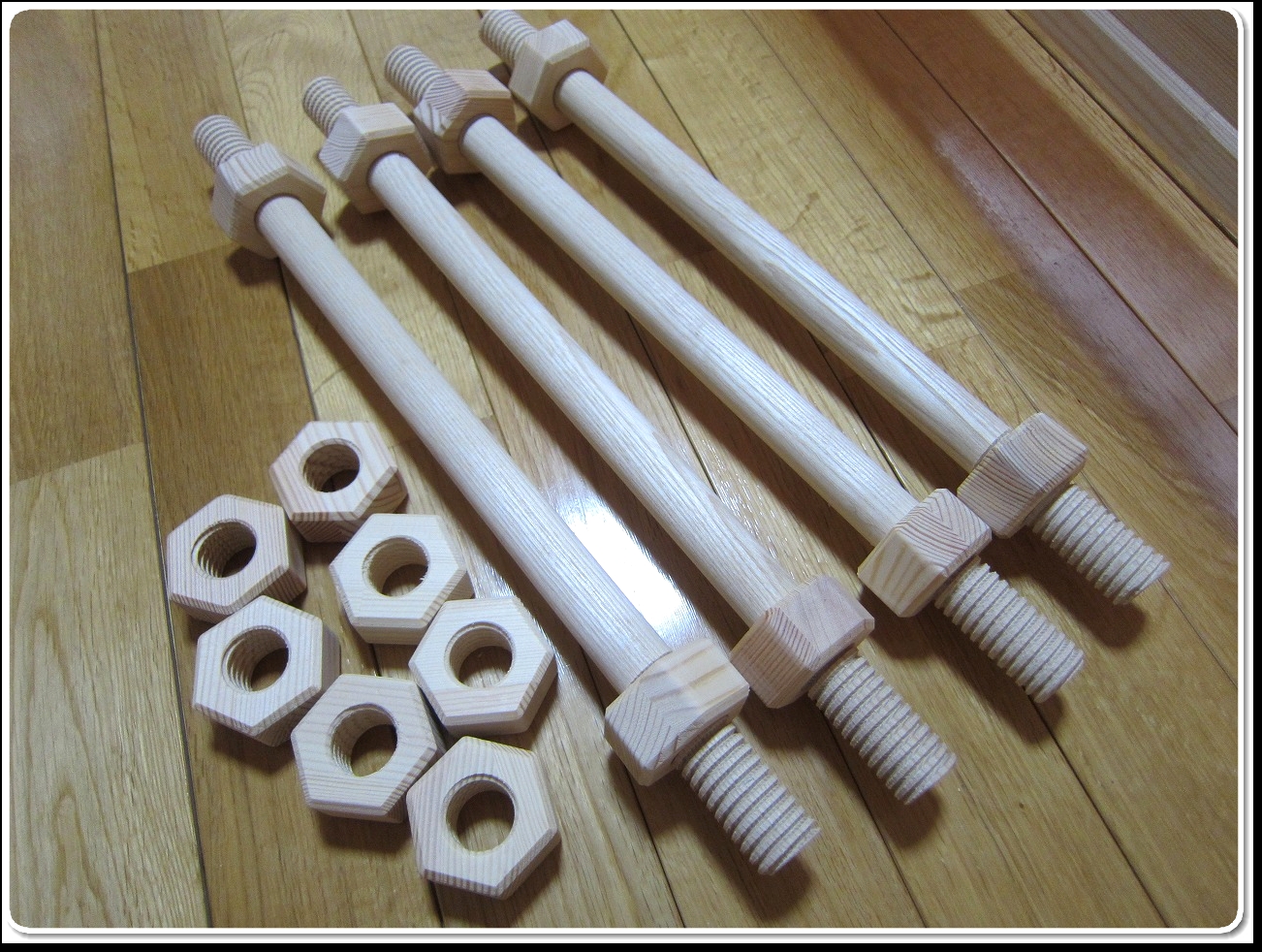

丸棒とナットを用意します。

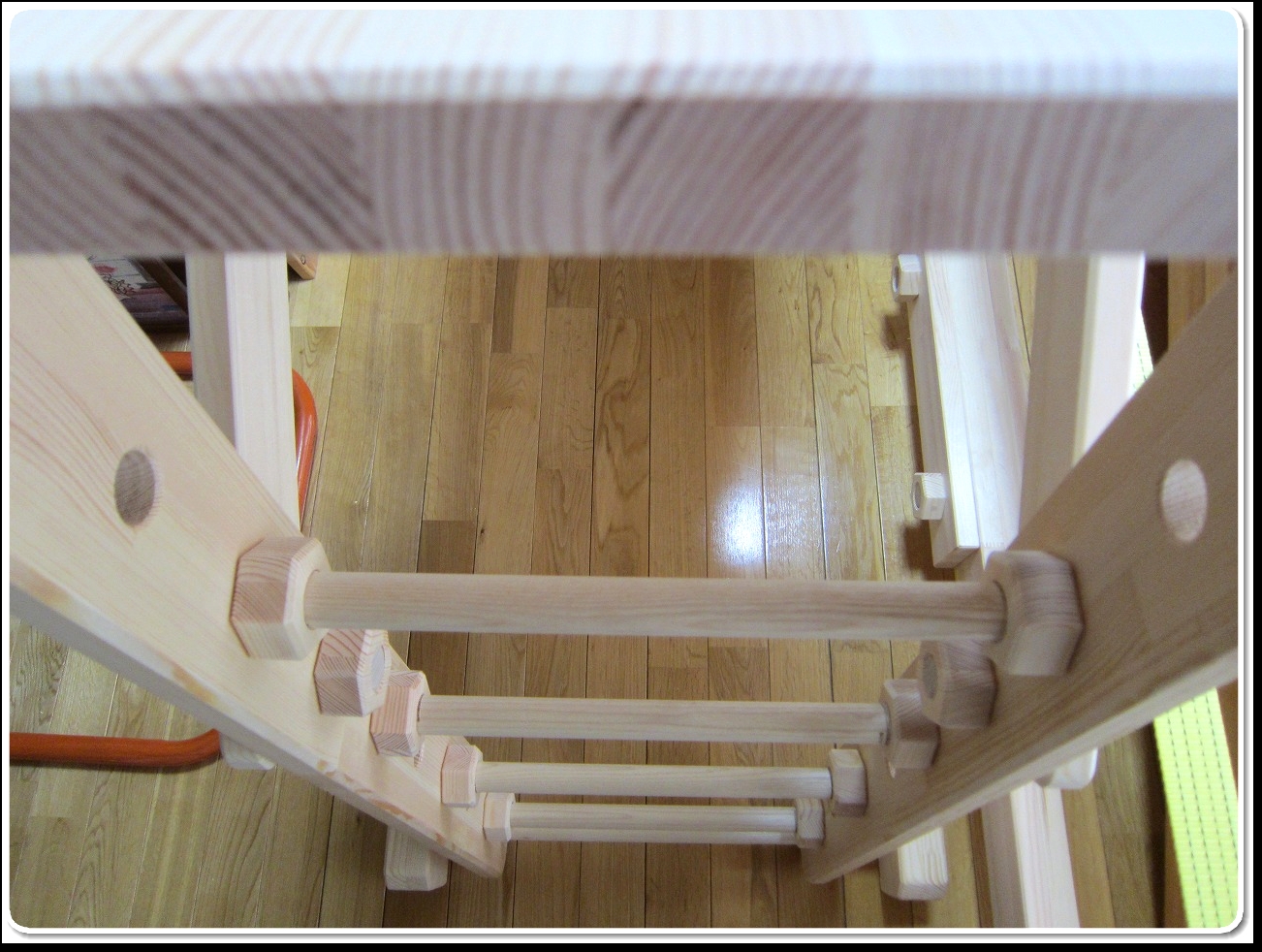

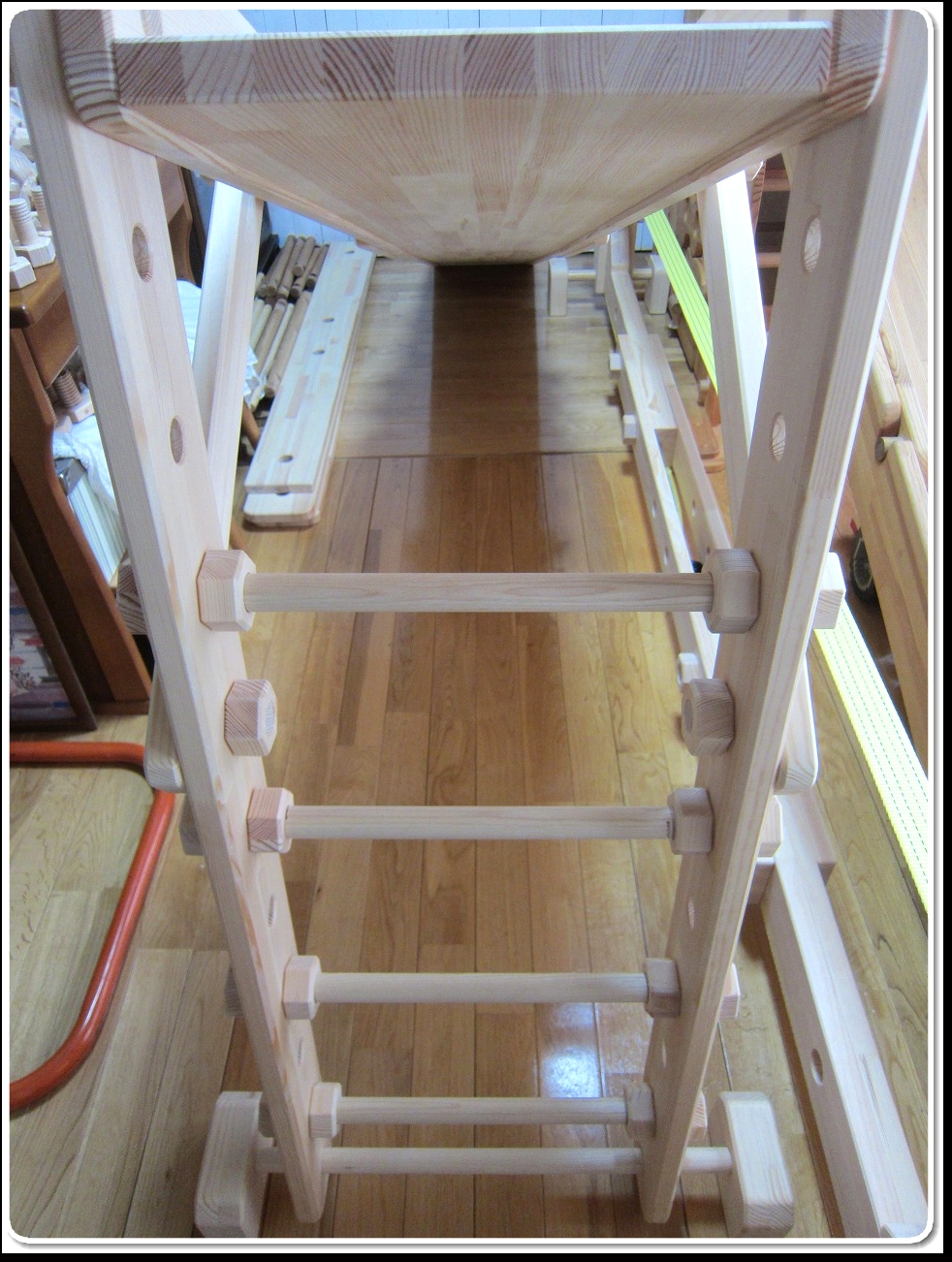

梯子の出来上がり。

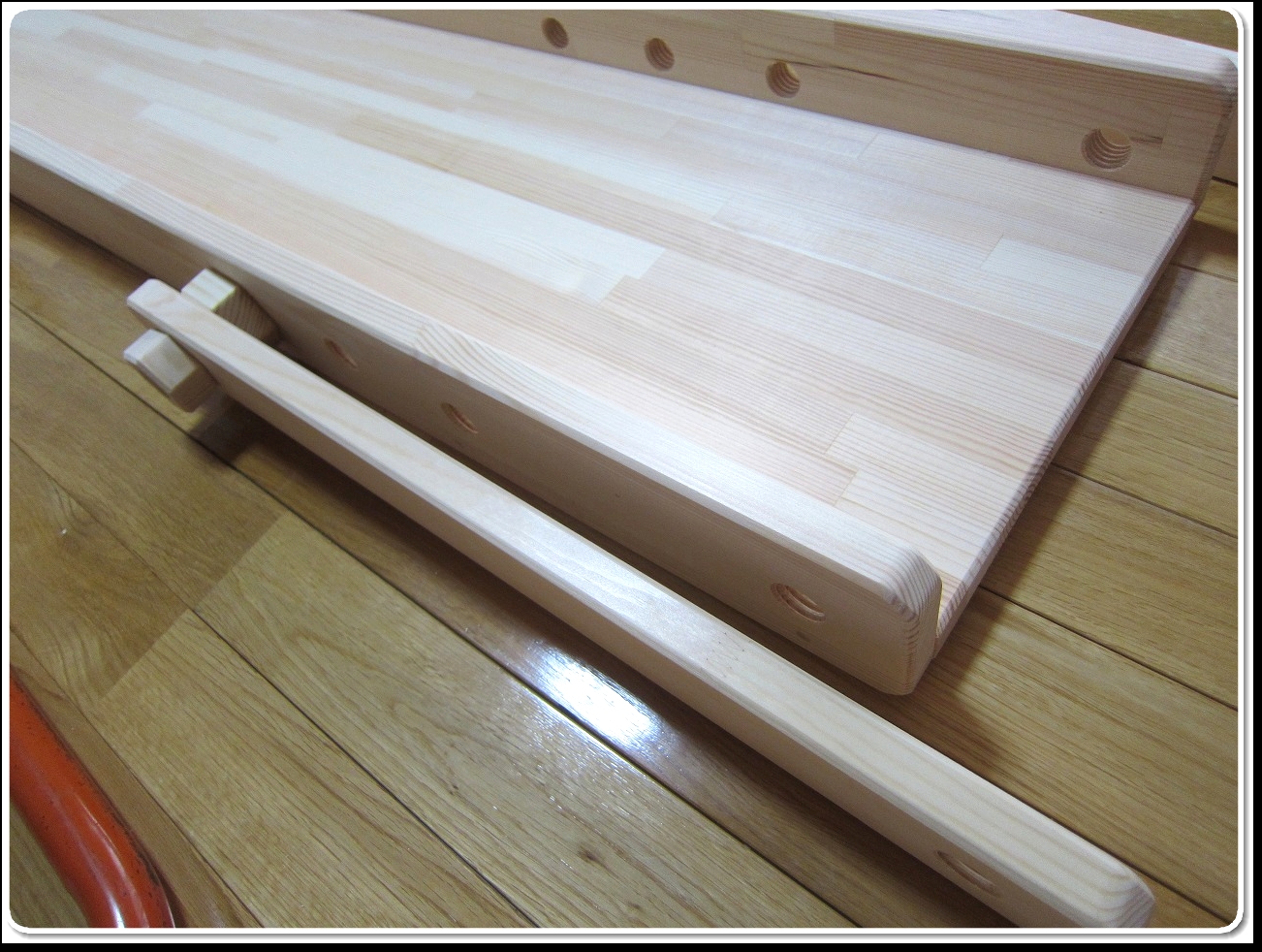

筋交いとボルトセットを用意します。

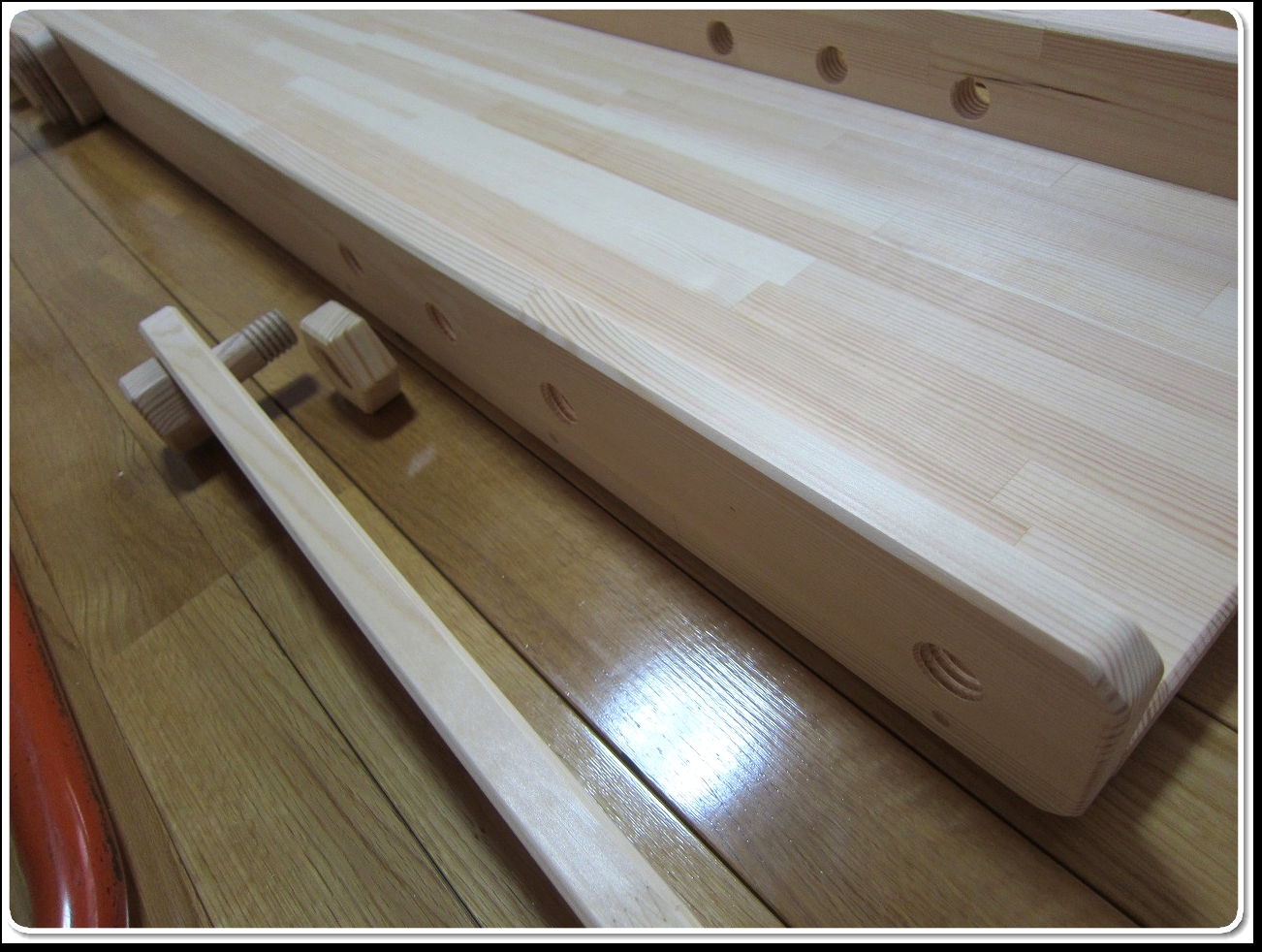

スペーサーを介して筋交いをすべり台に取り付けます。
スペーサーを作り忘れたためモンキーフリップ1用のナットを使っていますが、実際は丸型のスペーサーが付属します。

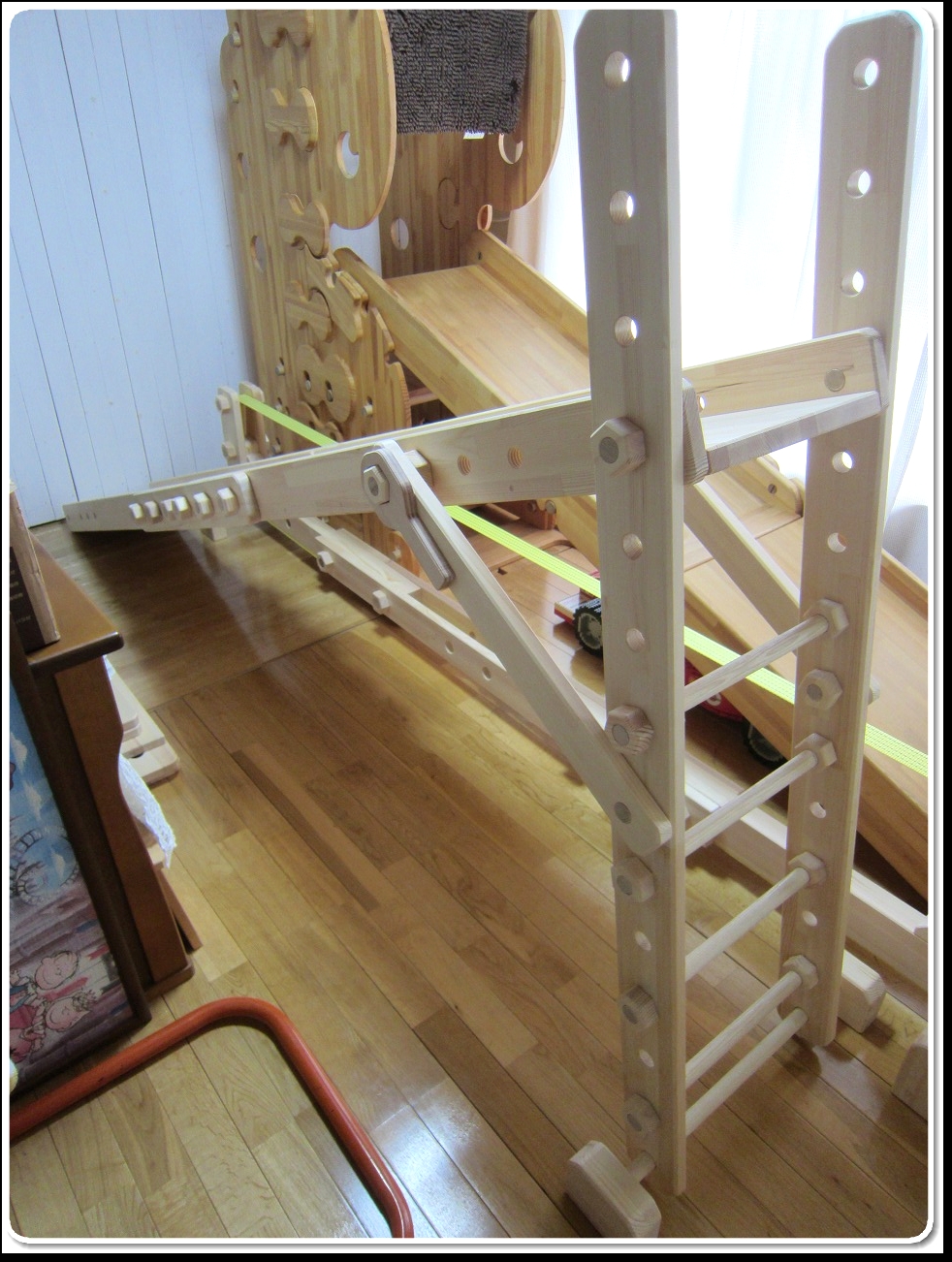

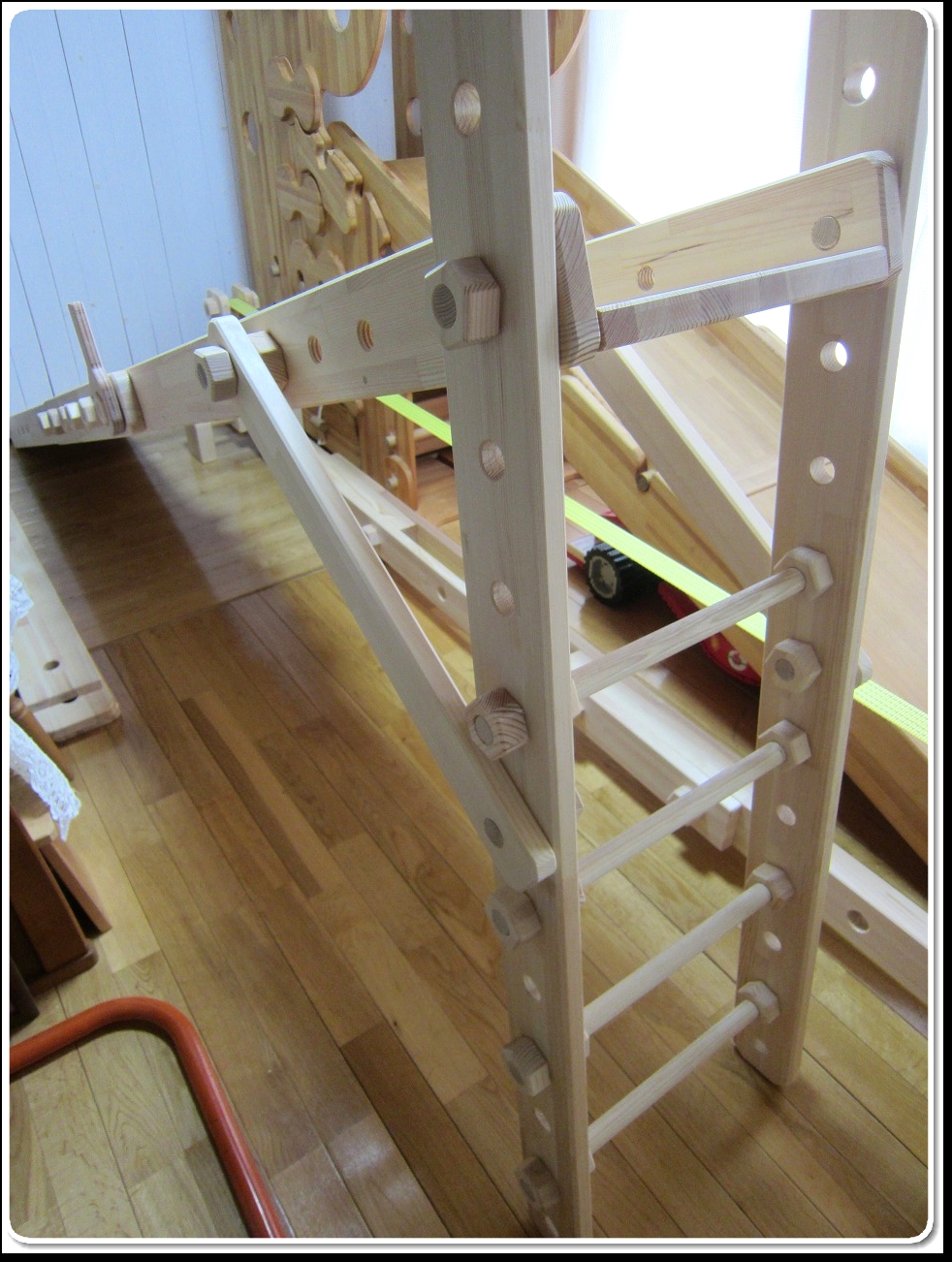

完成。

とりあえずは、すべり台を乗せてみます。転倒させないように慎重に。

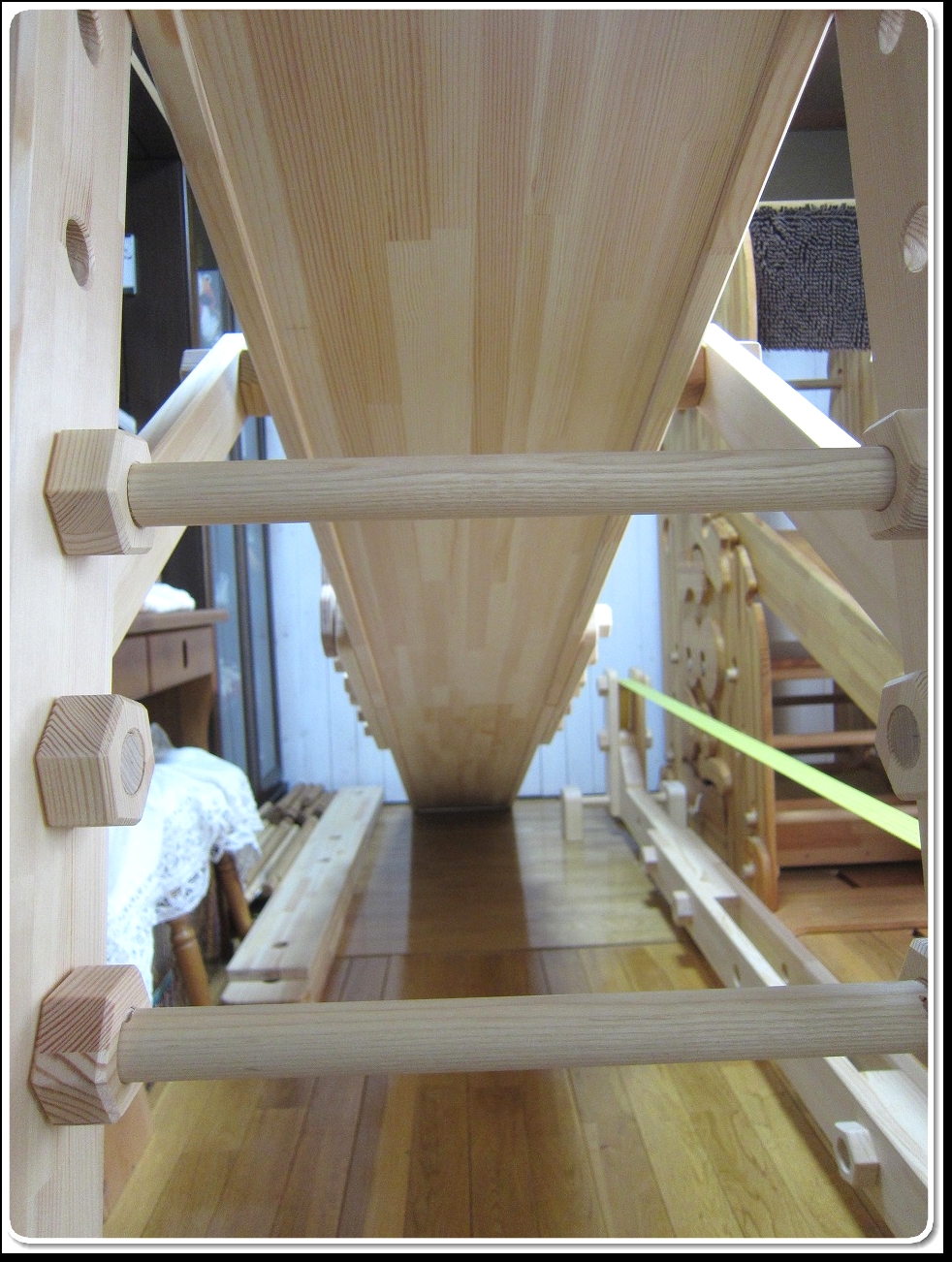

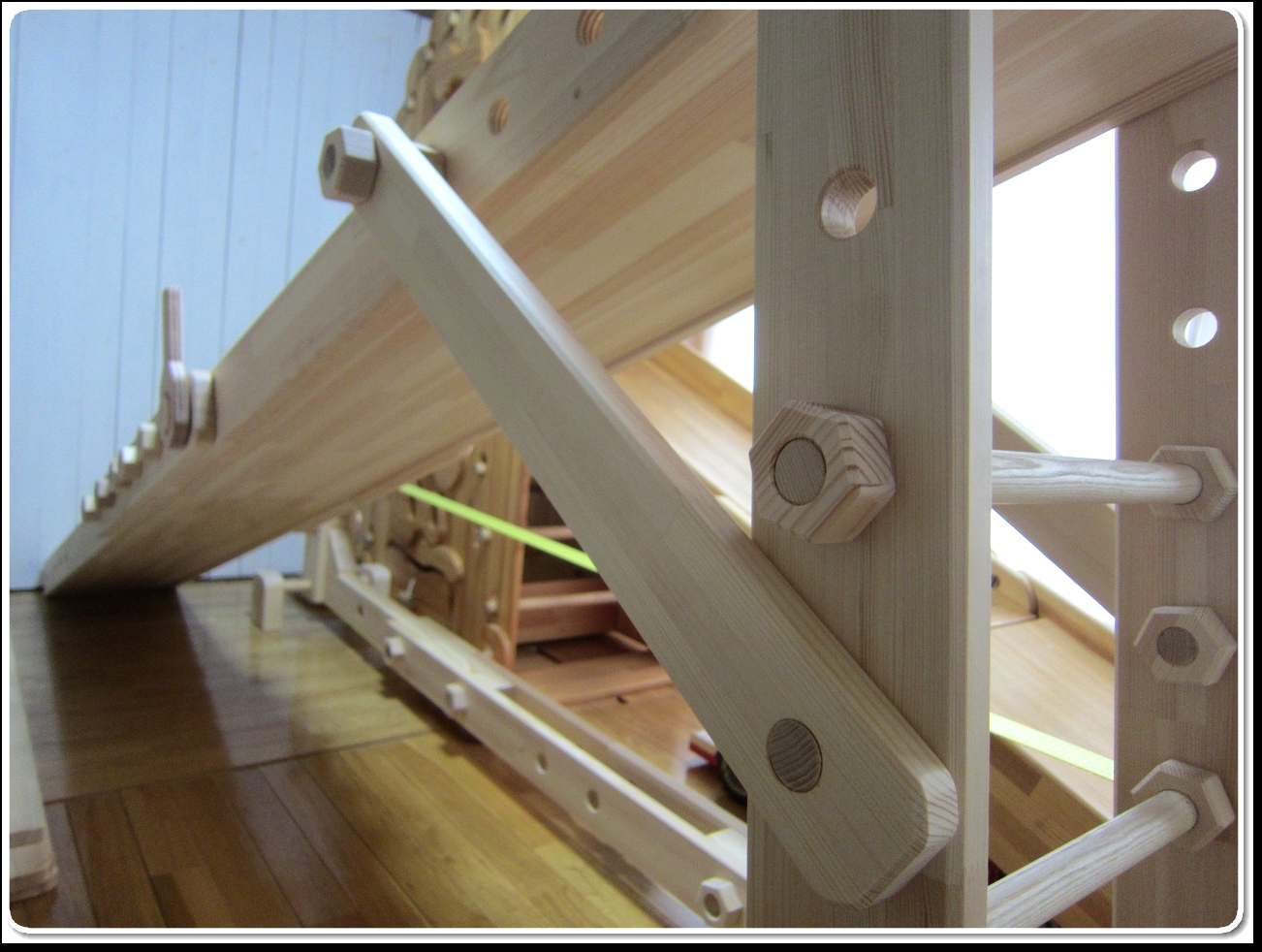

内側からボルトで筋交いを止めます。

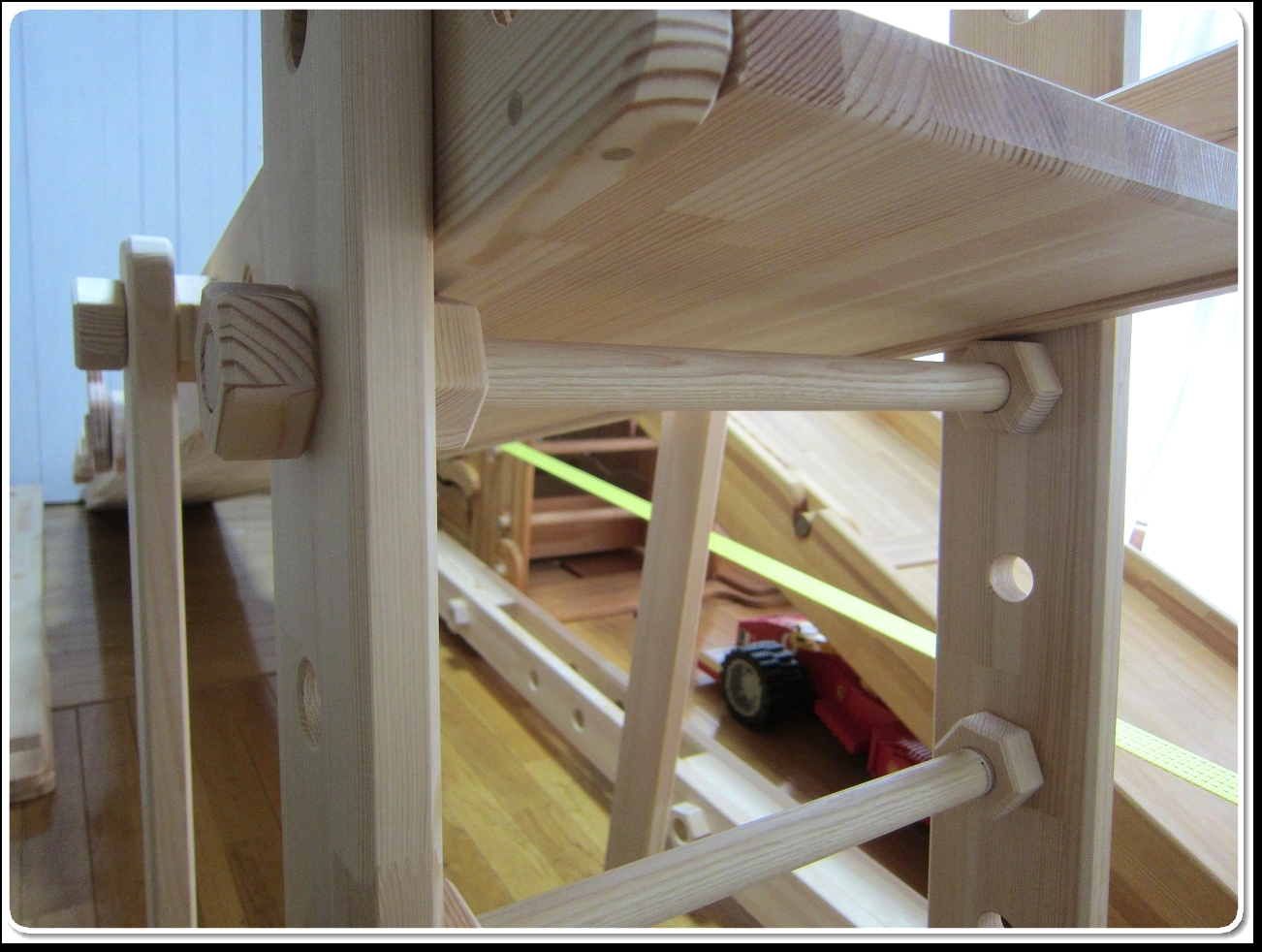

柱の外側からボルトですべり台を固定します。

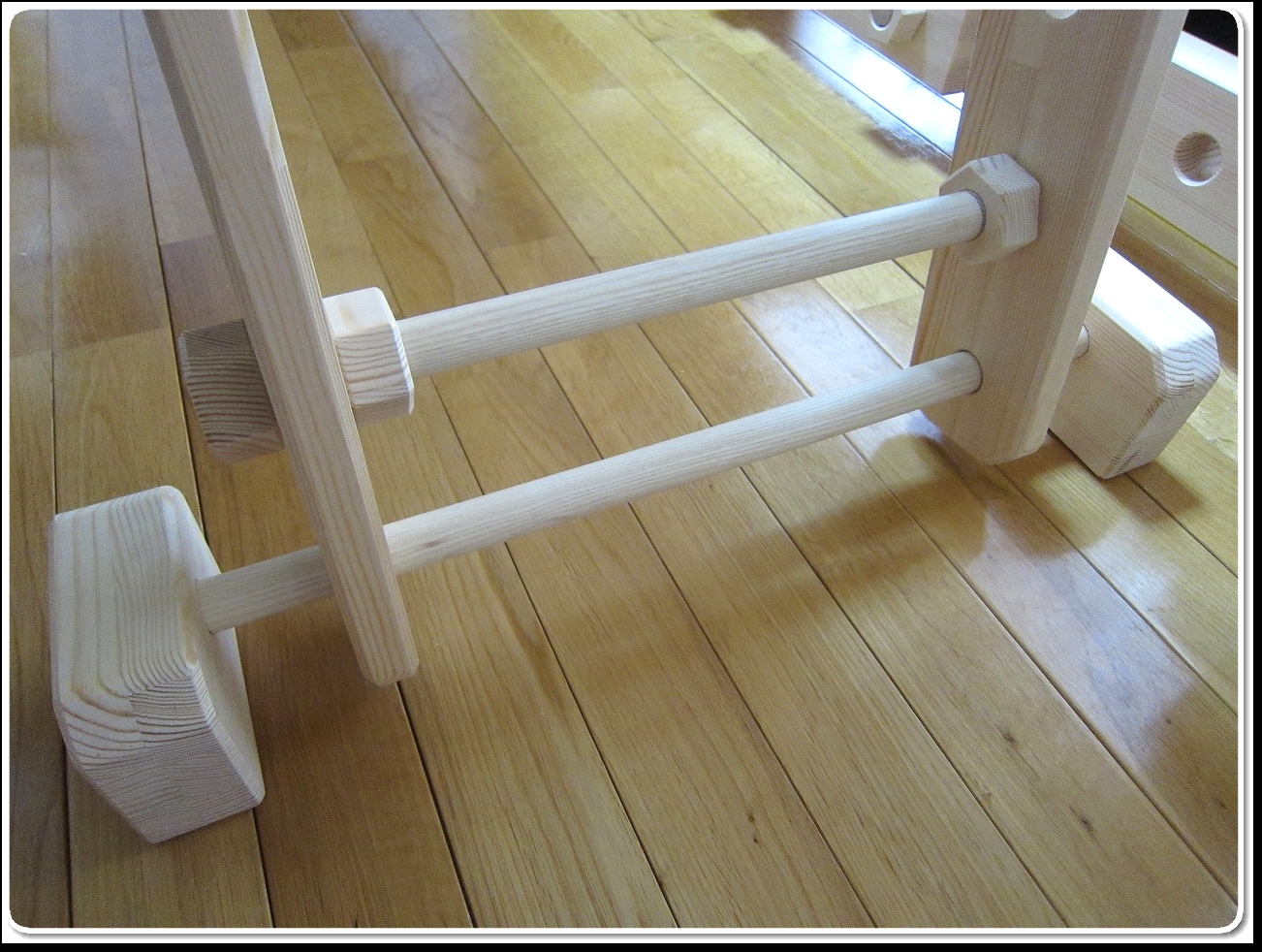

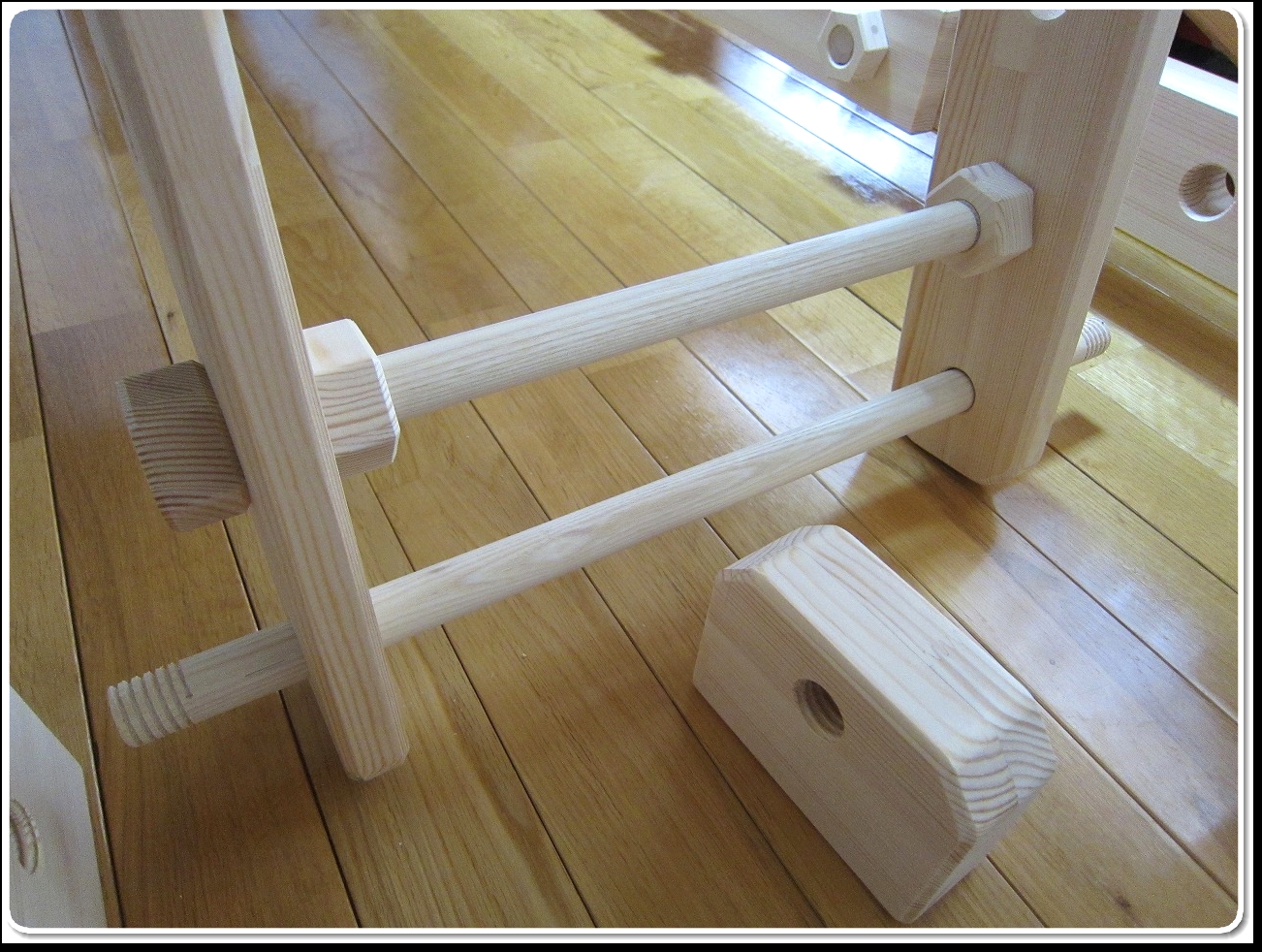

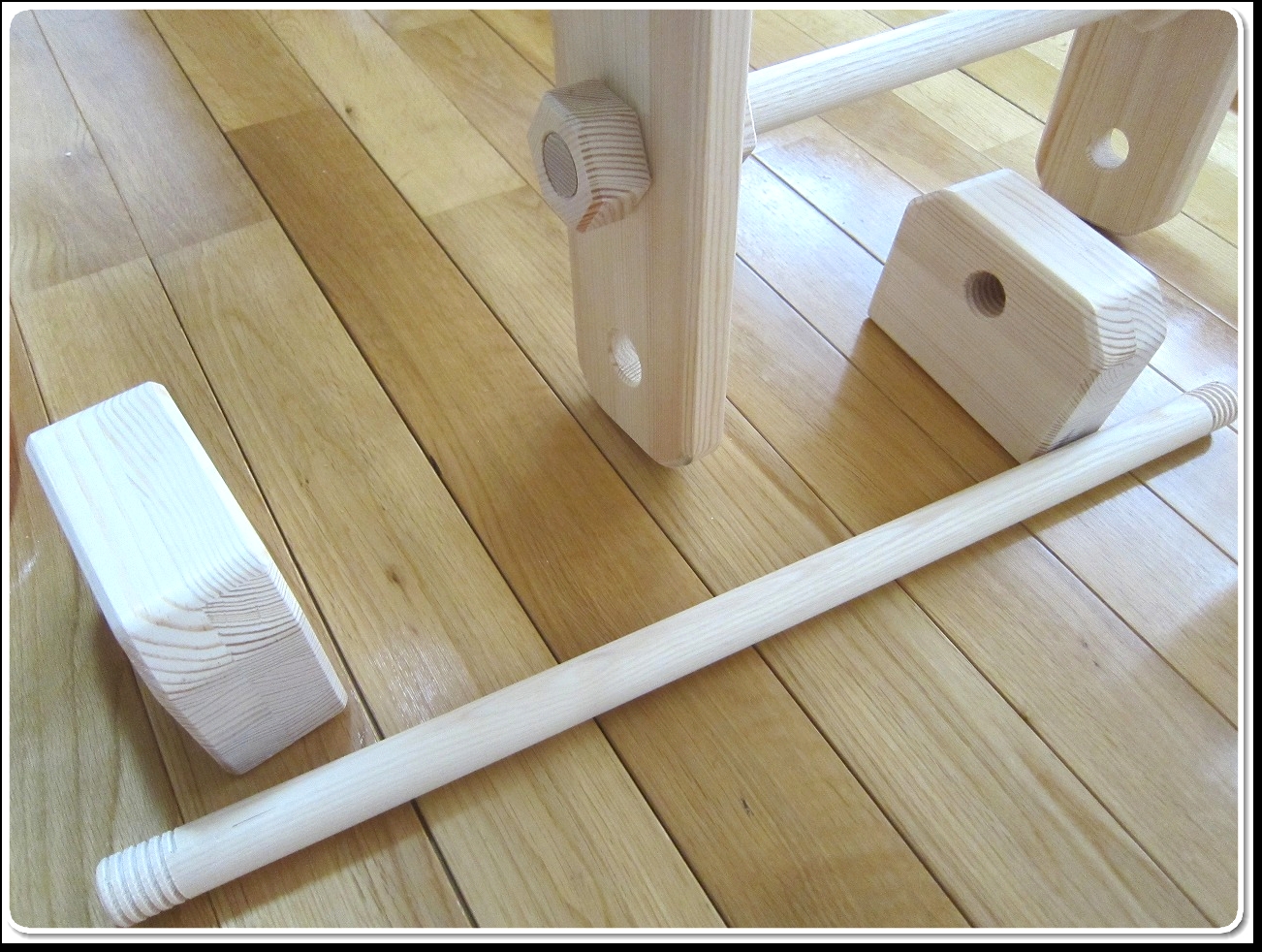

土台を組みます。

丸棒を下穴に通し、

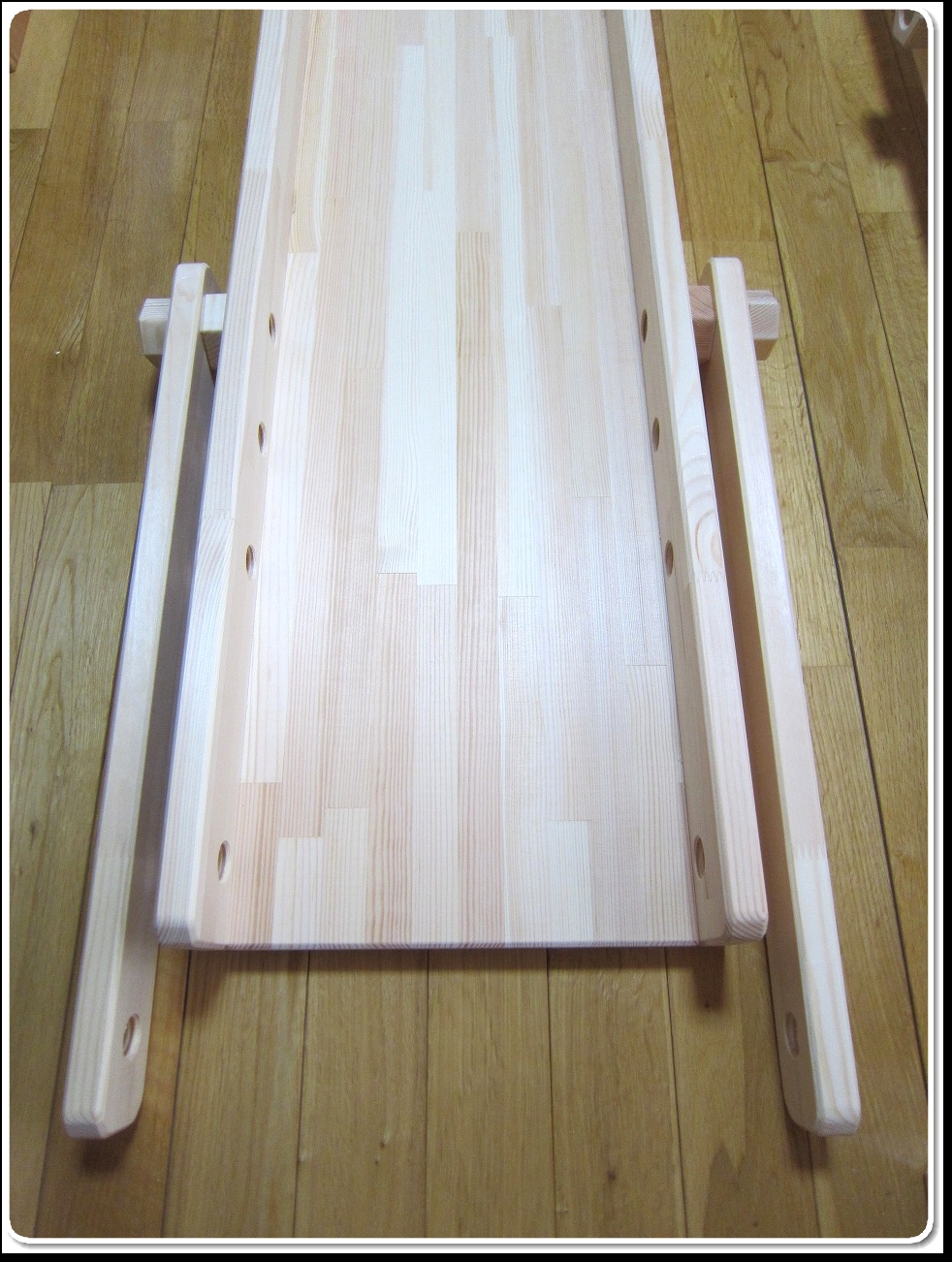

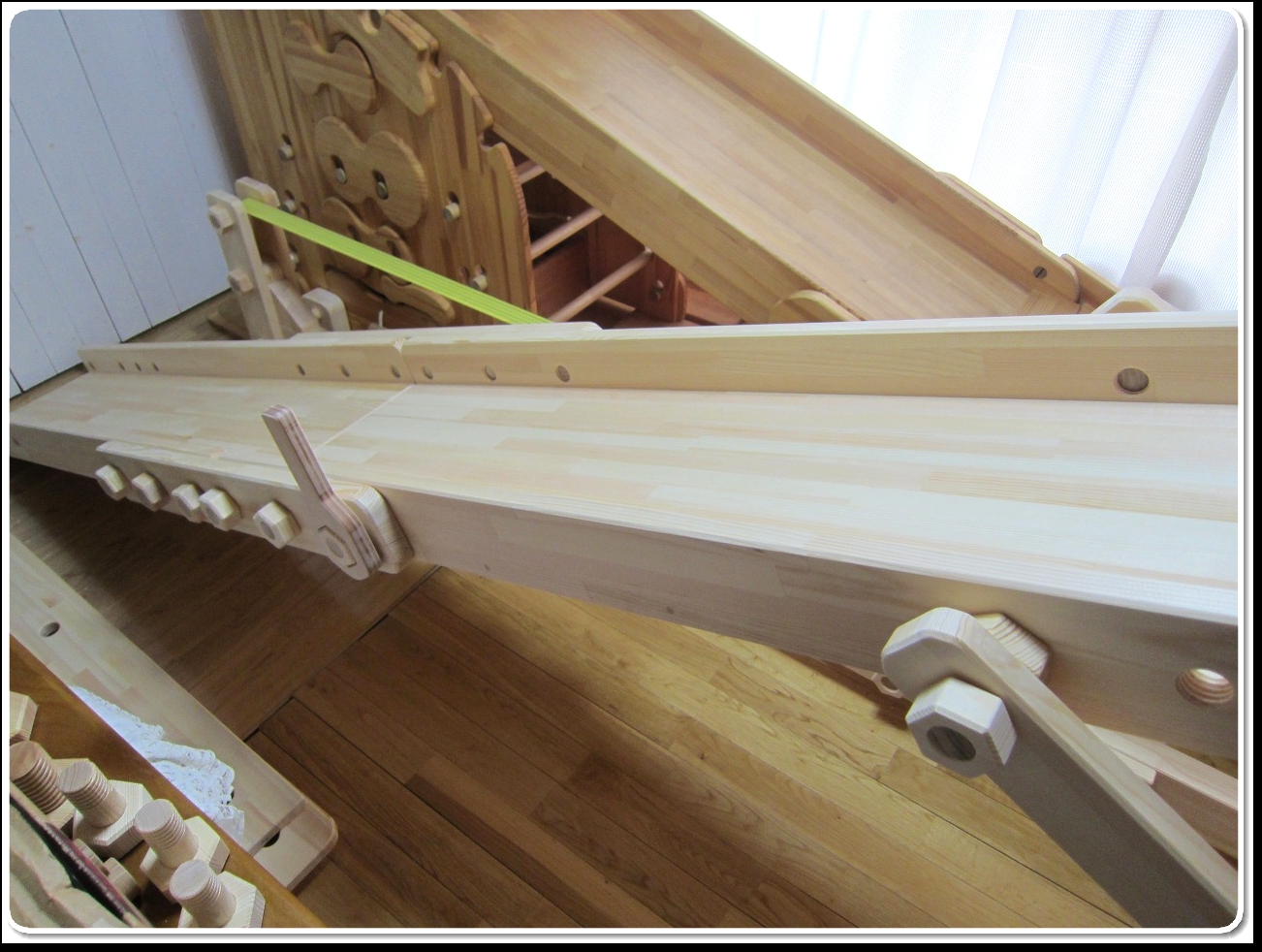

足を取付けてスベッタリーナの完成です。
※出来るだけ奥まで締めこんでください。




【材料】
・本体:パイン集成材25mm
・丸棒:タモ丸棒24mm

【仕様】
・すべり台の長さ:
2800mm(1400mm+1400mm)
・滑り台の内寸:285mm
・すべり台の高さ調整:100mm間隔で調整可能
・梯子の高さ調整:
100mm間隔で調整可能(タモ丸棒4本付き
・手作りレンチ:合板16mm

【設置スペース】
・2800mm×600mm(2台連結時※画像の組み方
※長さは梯子の設置傾斜角で変化します。

【耐荷重量】80kg前後で検査済(2
台連結時のすべり台上と梯子上)
※子供用遊具です

【連結すべり台スベッタリーナについて】

すべり台は既出オプションとして4種類ほど存在しますが、どれも1700mm以内の長さのばかりで、公園になれた子供には物足りないと思うこともあろうかと思います。しかし、単純にロング化してしまっては取り扱いが悪くなり運賃にも悪影響が出るのはわかりきっています。

そこでこの連結式すべり台。
我が家にあるうんてい君すべり台の迫力には及びませんが、長さはこちらが勝っています。
取り外しも比較的楽なので、必要な時だけロングで遊ぶのも良いかと思います。
