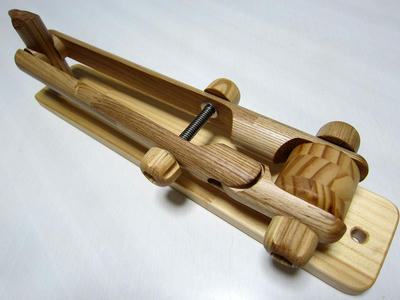

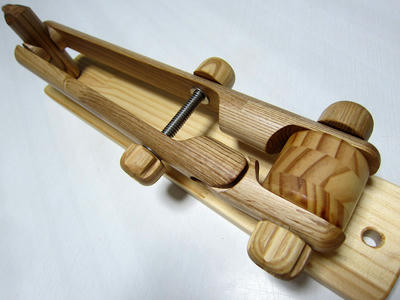

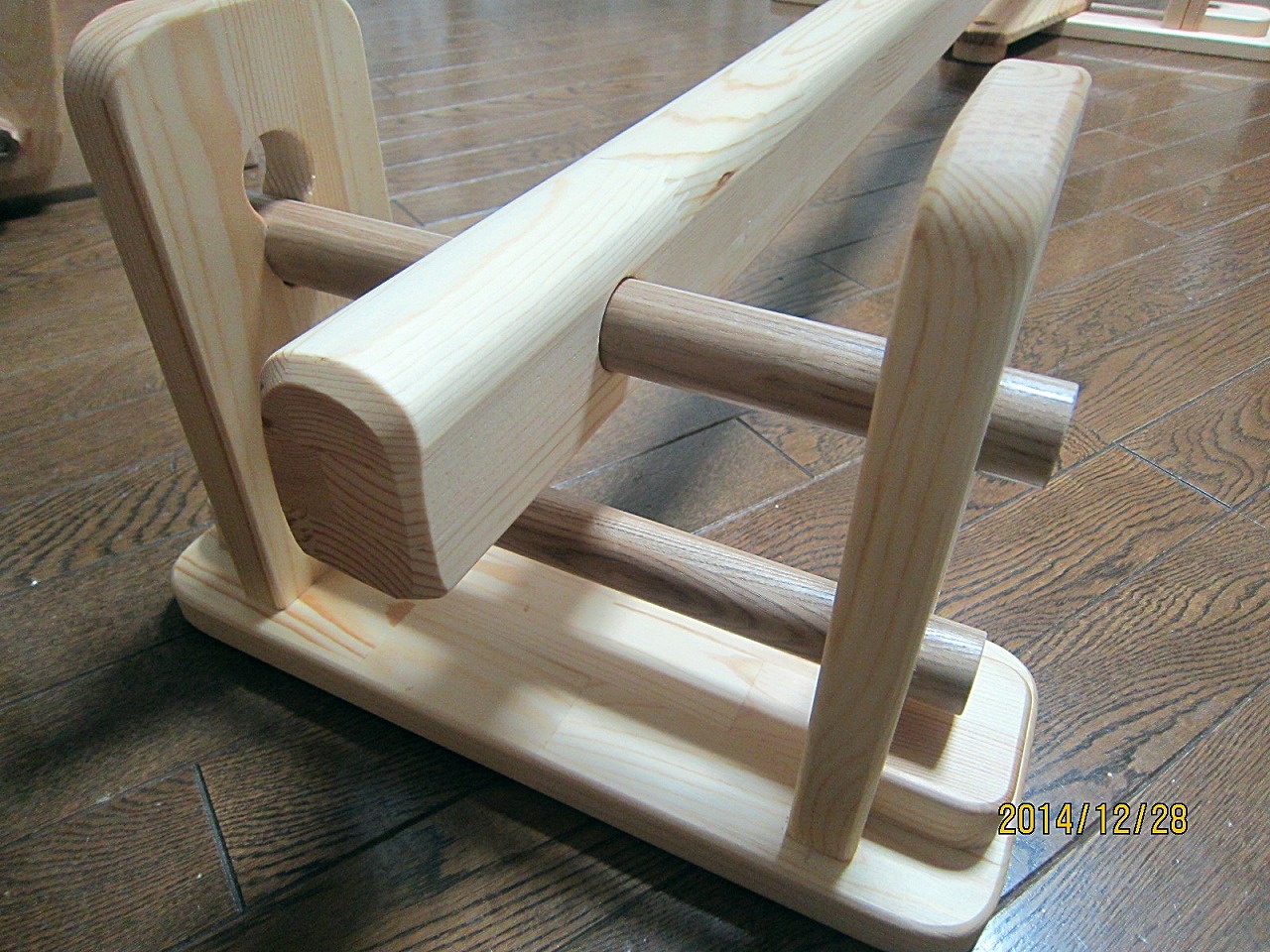

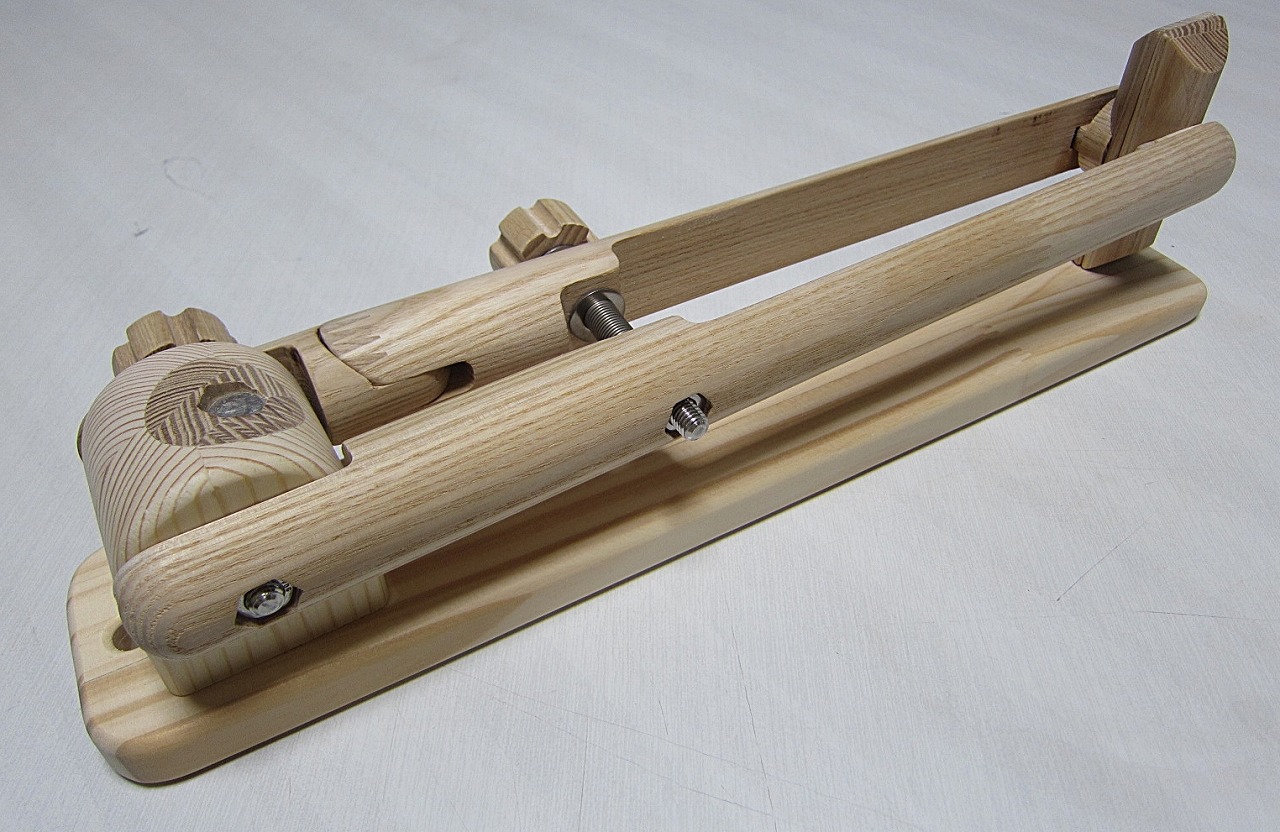

レーシングポニー新モデル

ほおずきりん様ご提案の、挟み口大型化モデルが完成しました。
仕上げは天然蜜蝋ＷＡＸです。


支柱部分の形状にも変更を加え、より安定した動作を実現しています。

挟み口サイズは９０mm×４３ｍｍ（約）


ダイアル側にもワッシャーを追加し、回転もよりスムーズに。

挟み口が開いた状態です。手前側が可動します。

上から。

前から。

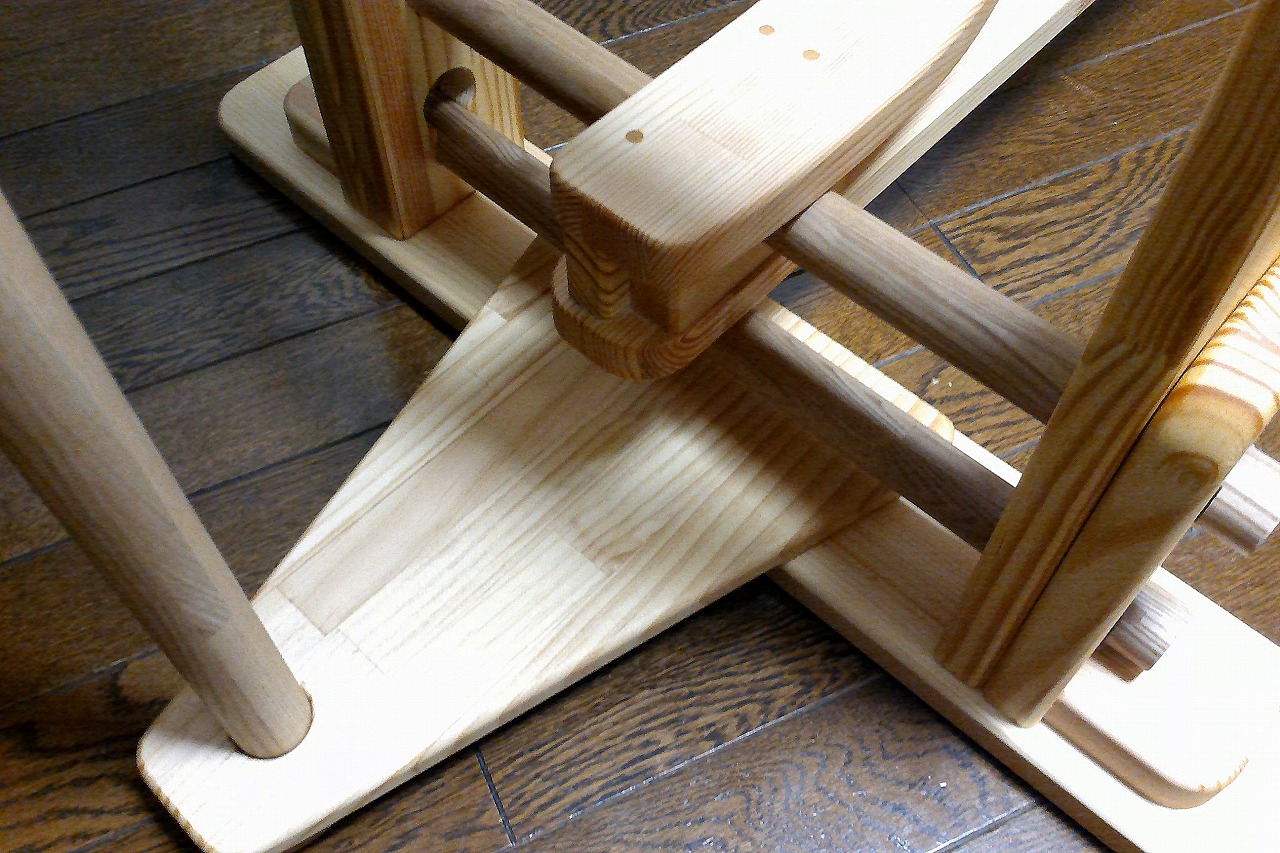

土台の裏側です。支柱を回転させるスペーサーとフック用の穴です。

ステンレス８mm軸ボルト＆ステンレスバネ仕様。メンテナンスは不要です。

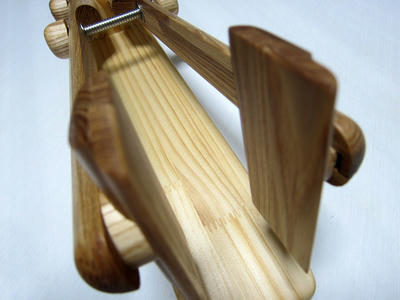

可動部です。素材を挟み口全体で掴み、安定した作業が可能。




アームは傾斜角度０～１８０度。０～３６０度回転が可能で、死角のない自在な使い勝手が特長です。

手前は同時製作した通常タイプです。挟み口は同様に可動式です。

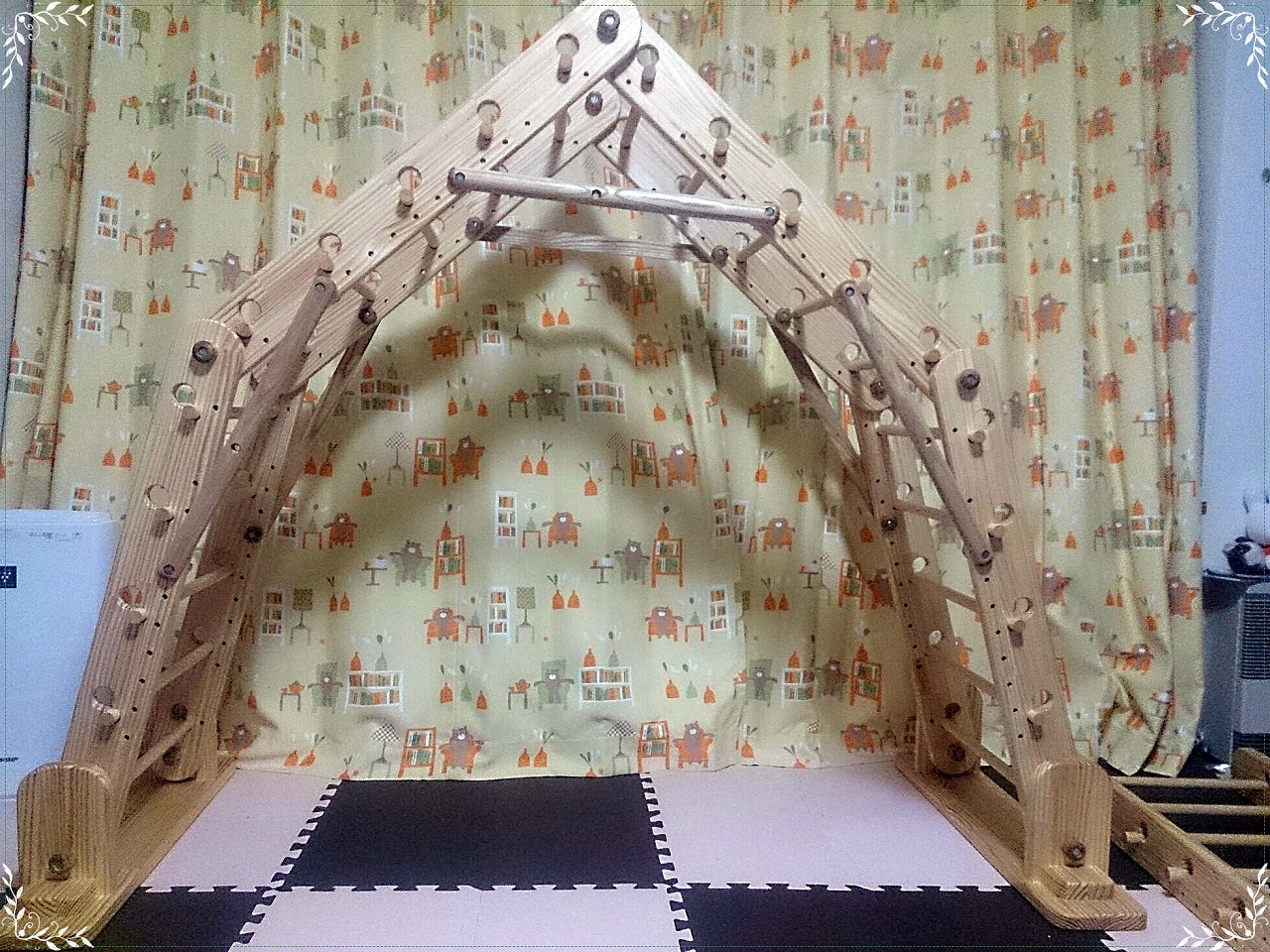

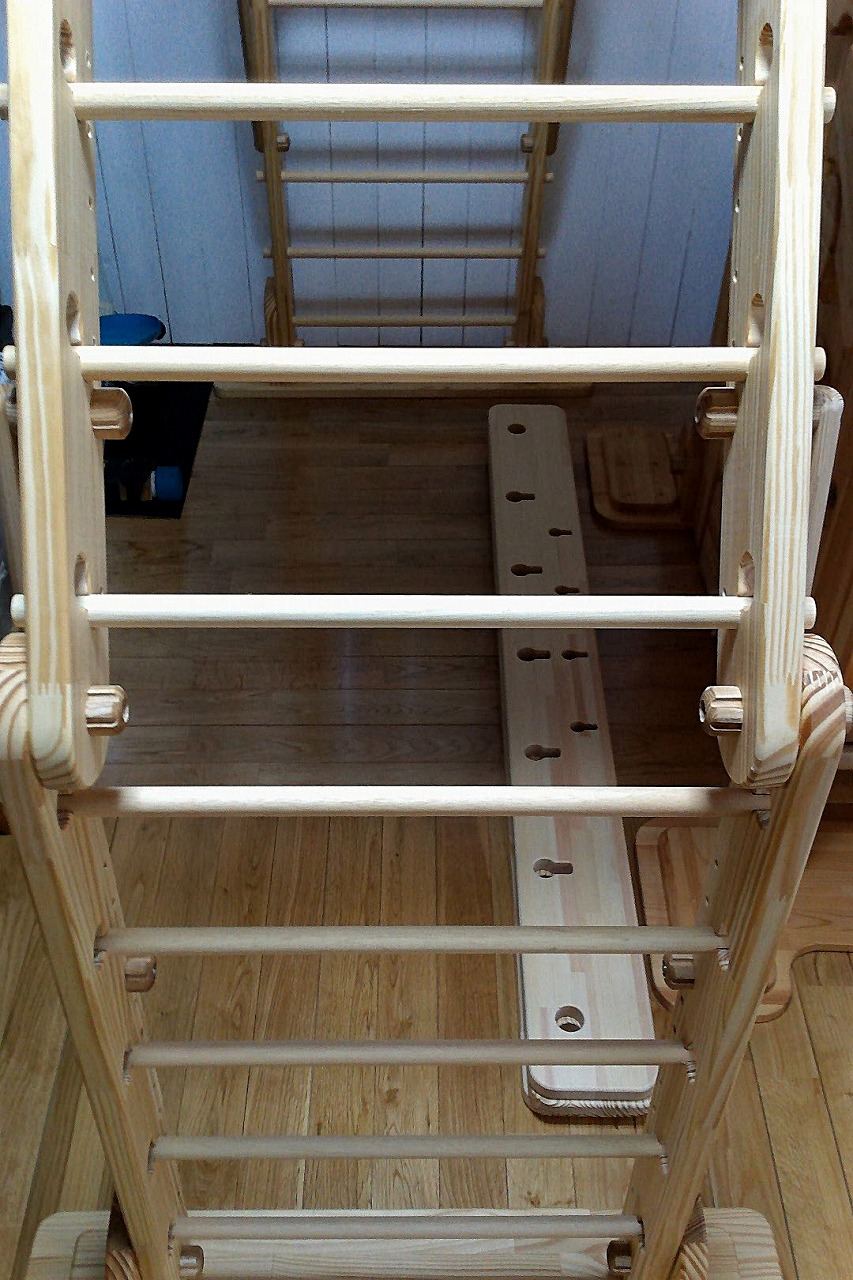

No.22 初のブリッジうんてい写真が届きました！！

埼玉県のＭ．Ａ様が写真を送って下さいました。ありがとうございました。

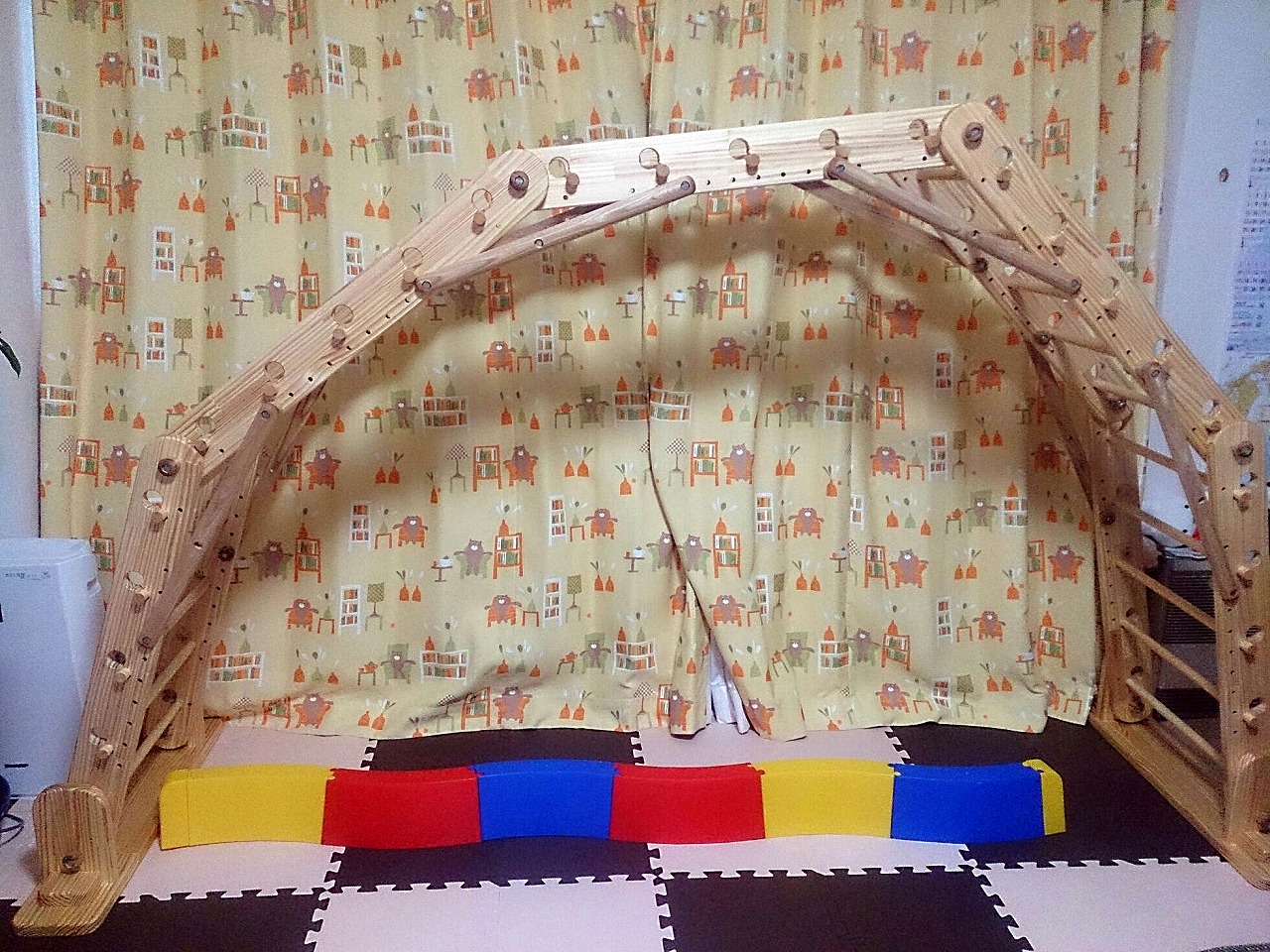

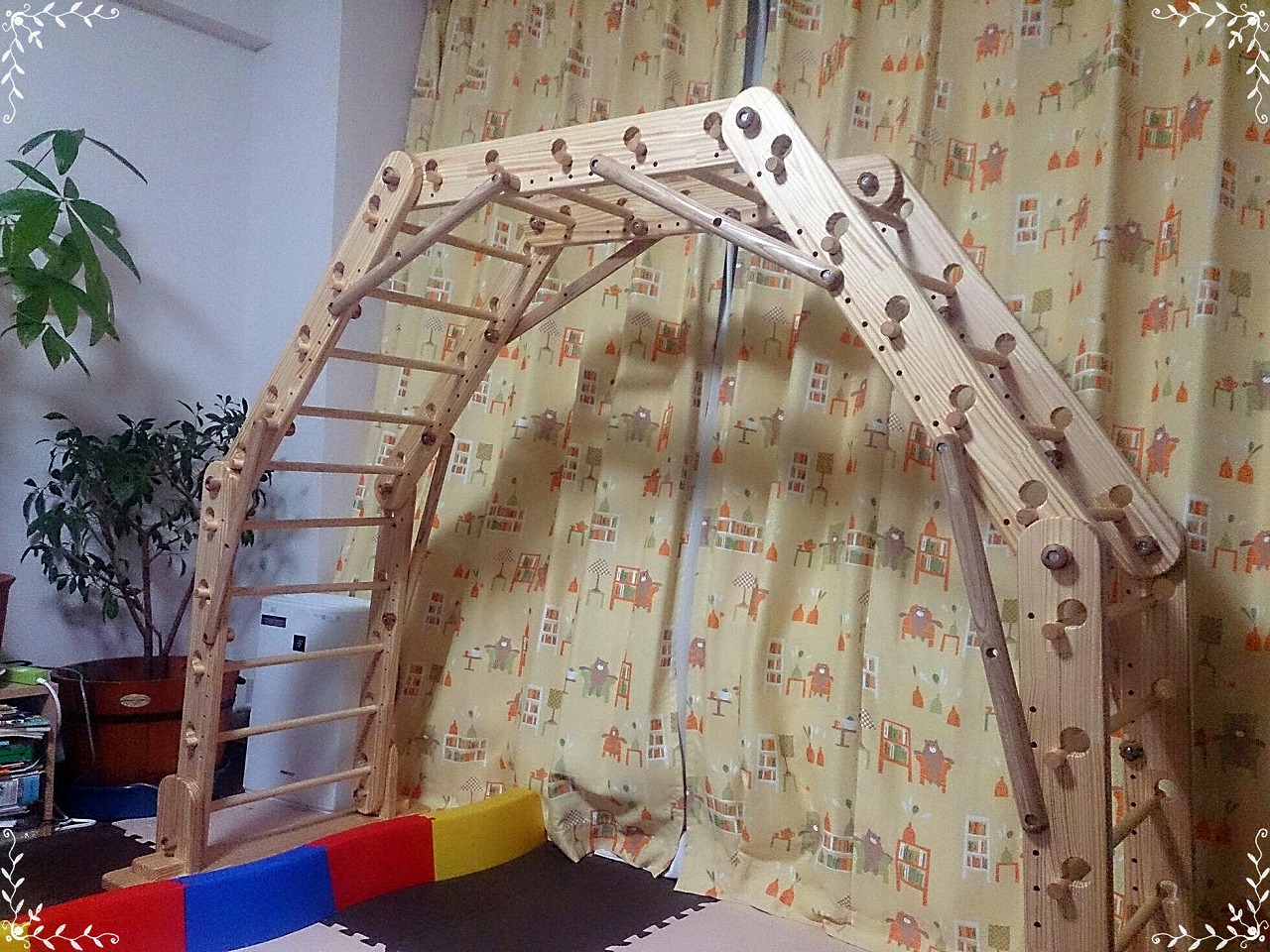

フルセット状態のブリッジうんてい１号機です。

写真を見ると、娘さんが１歳５ヶ月ということで、今は滑り台専用機になっているようですね。
一番人気はやはり、滑り台ですか・・。

No.21 滑り台滑走中！

岐阜のＫ．Ｔ様から可愛い写真が届きました。ありがとうございました。
ぶら下がりにはあまり興味がなく、滑り台専用うんていになっているそうです。
それもいいでしょ♪

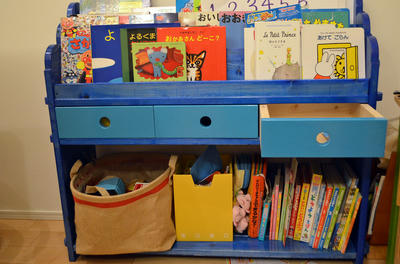

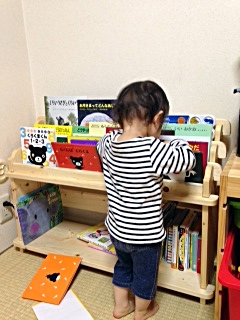

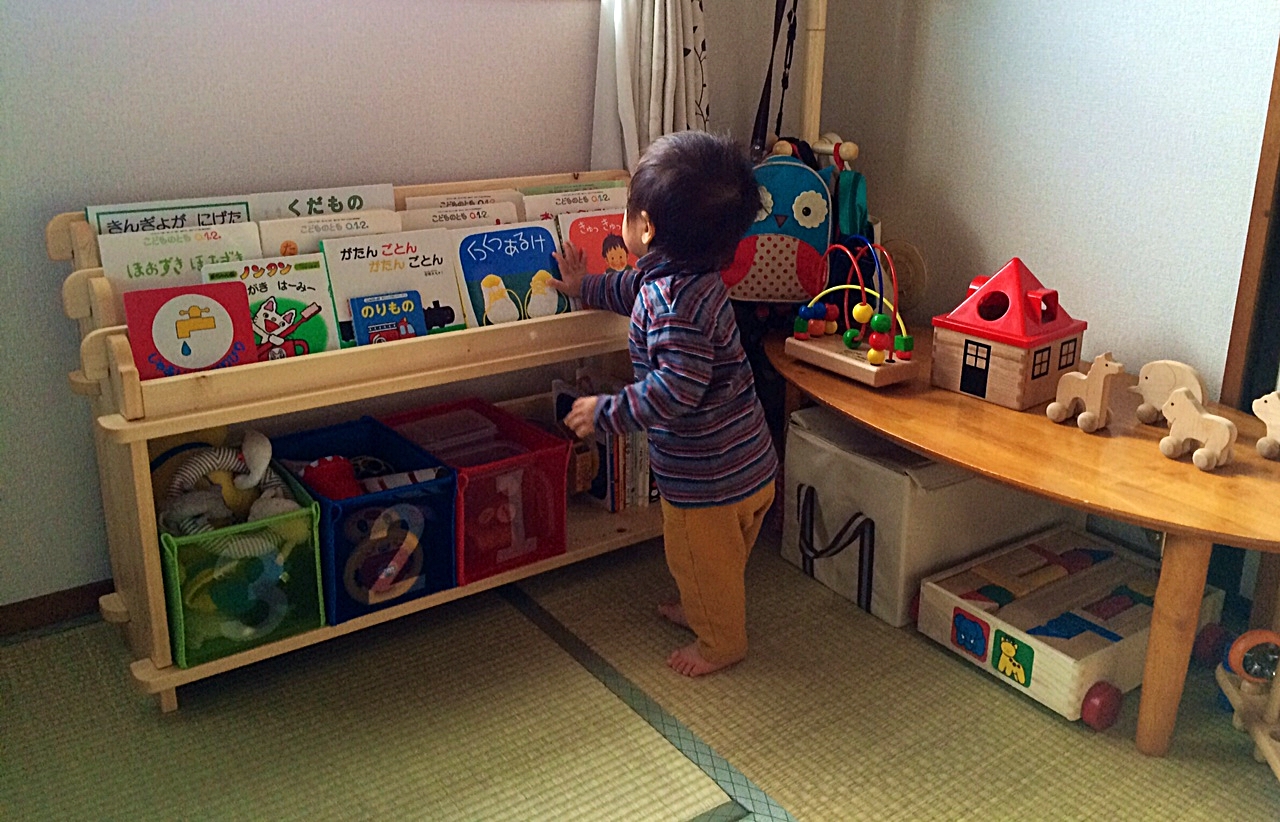

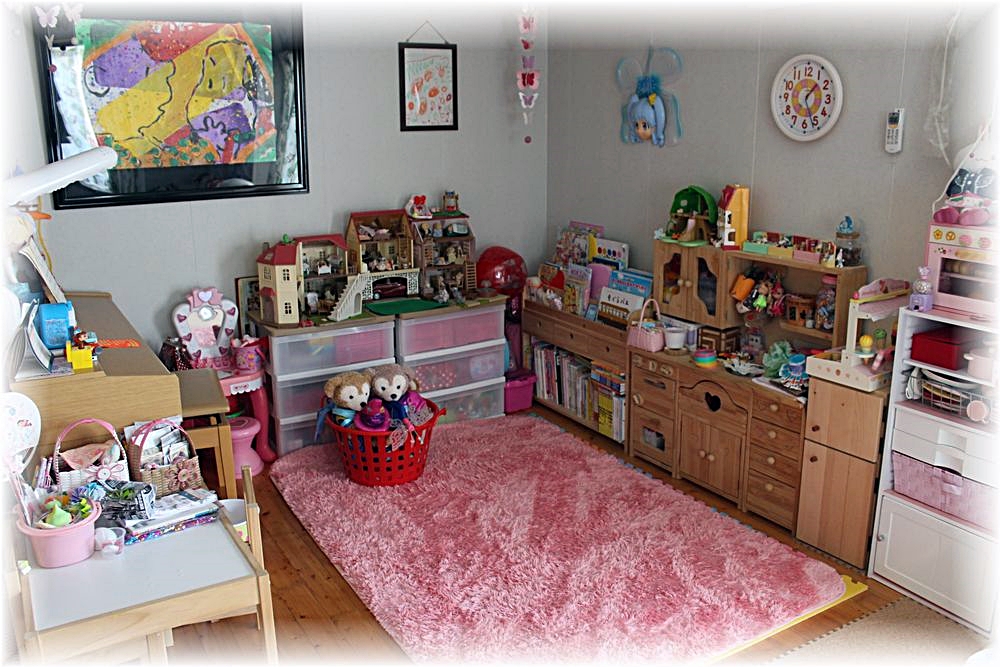

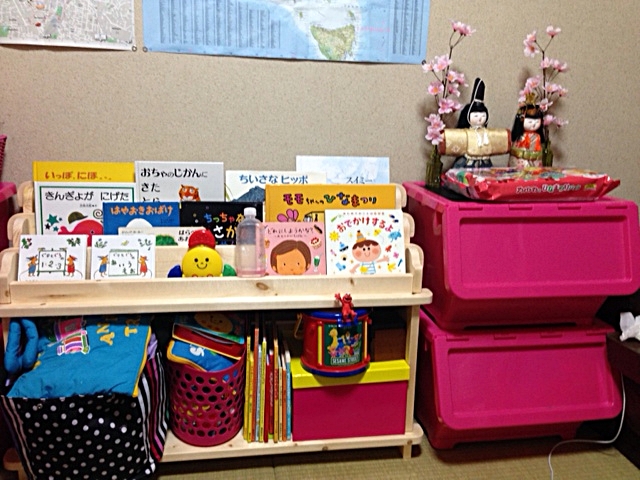

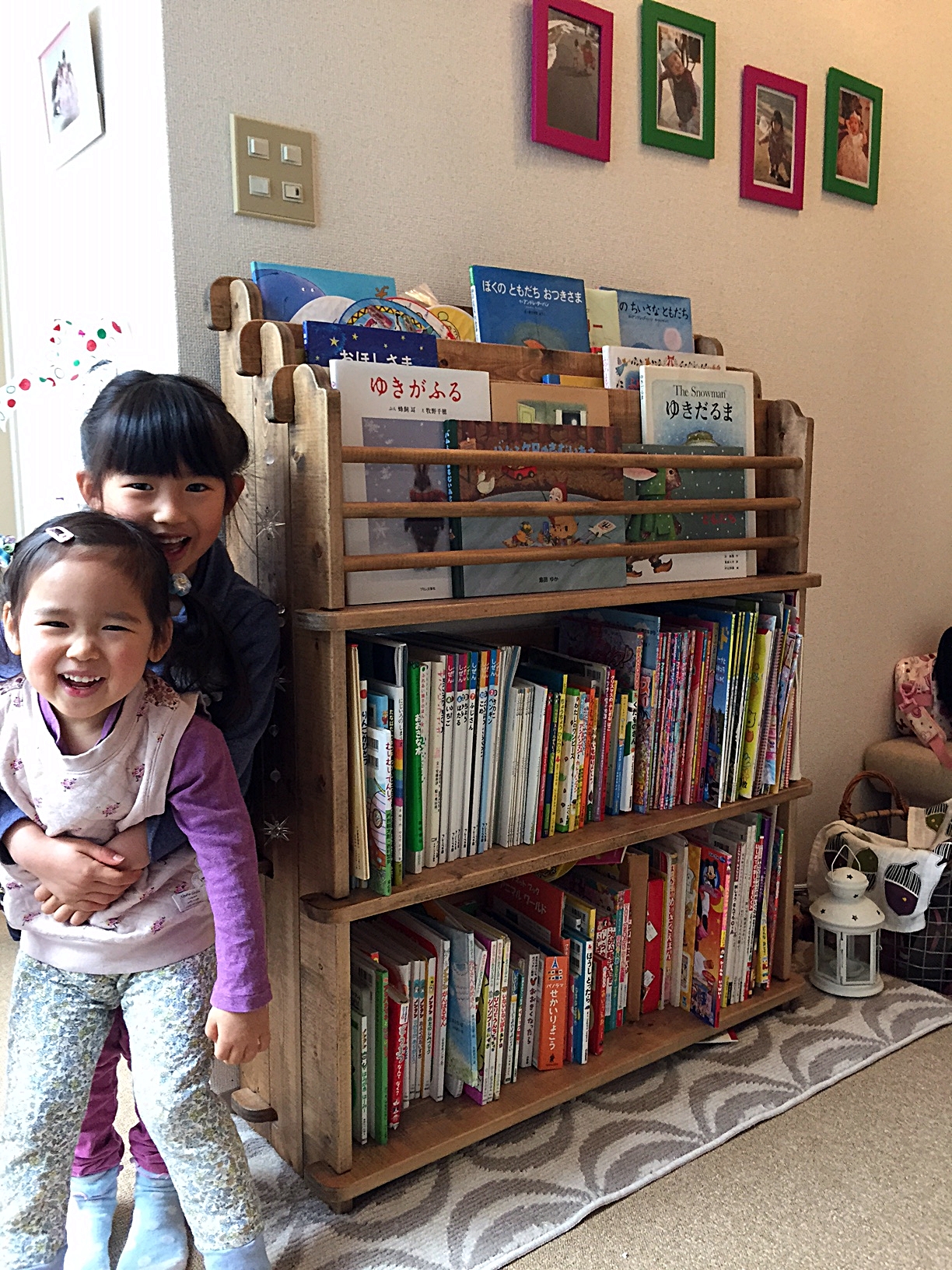

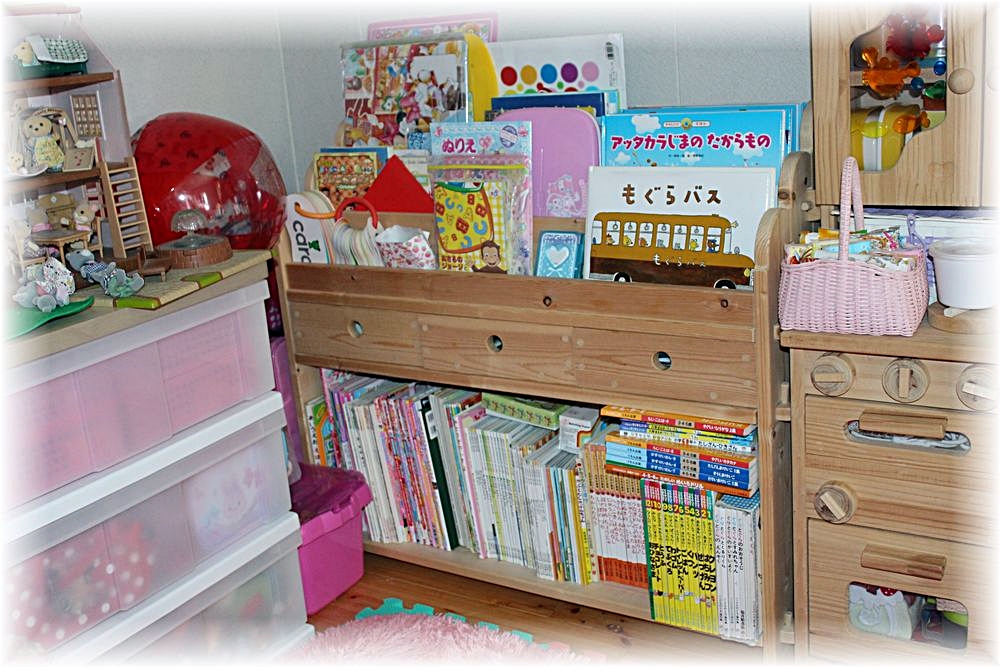

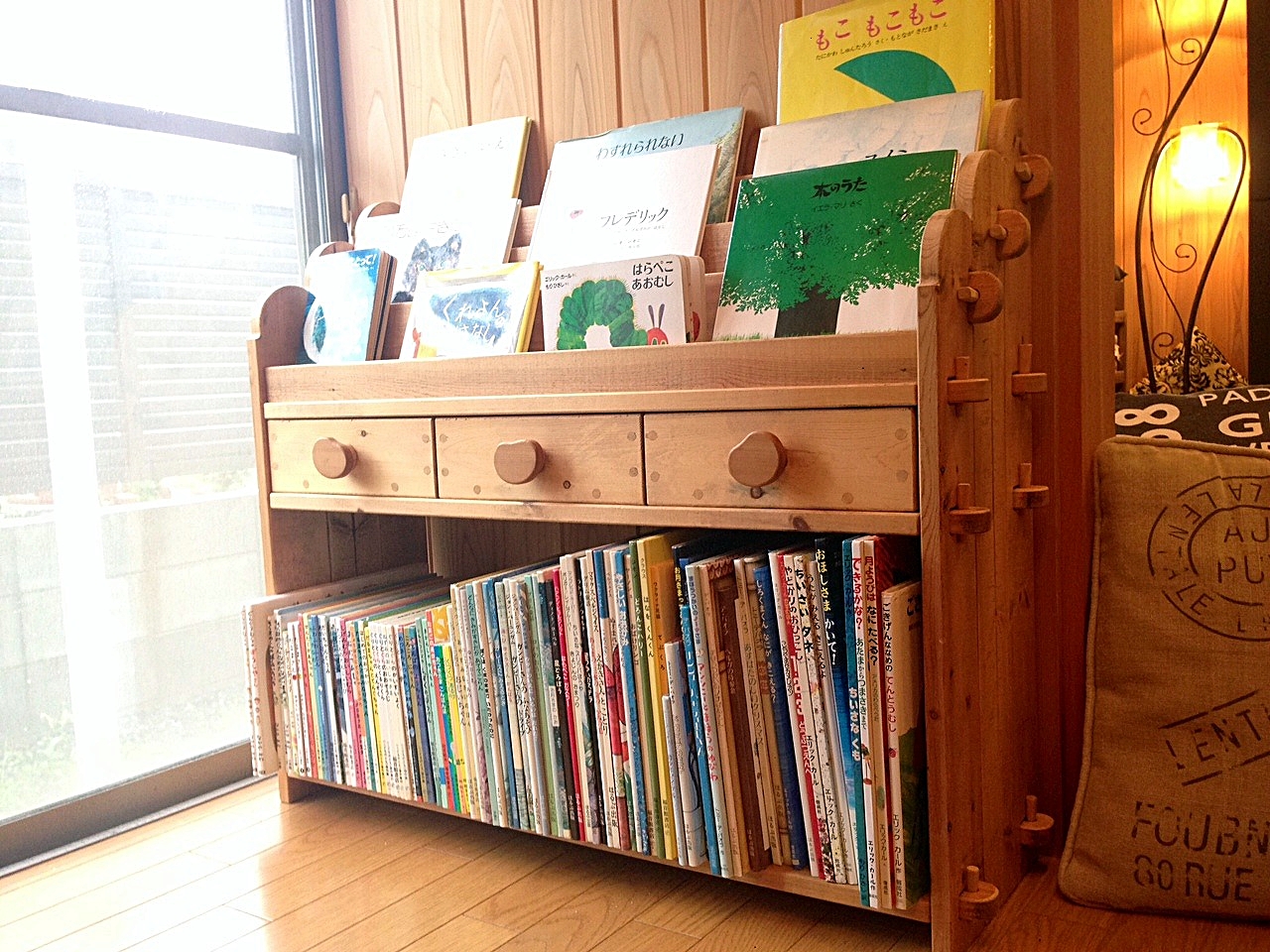

３連ＢＯＸ絵本棚の画像が届きました。

東京のＳ．Ｋ様から３連ＢＯＸ絵本棚の写真が届きました。ありがとうございました。

無塗装で発送しましたが、ご覧のようにツートンペイントされています。
より絵本棚っぽく、個性的に仕上がっています。


愛くるしい娘さんとの対比がすばらしいです。


ぎっしりではち切れそうです。

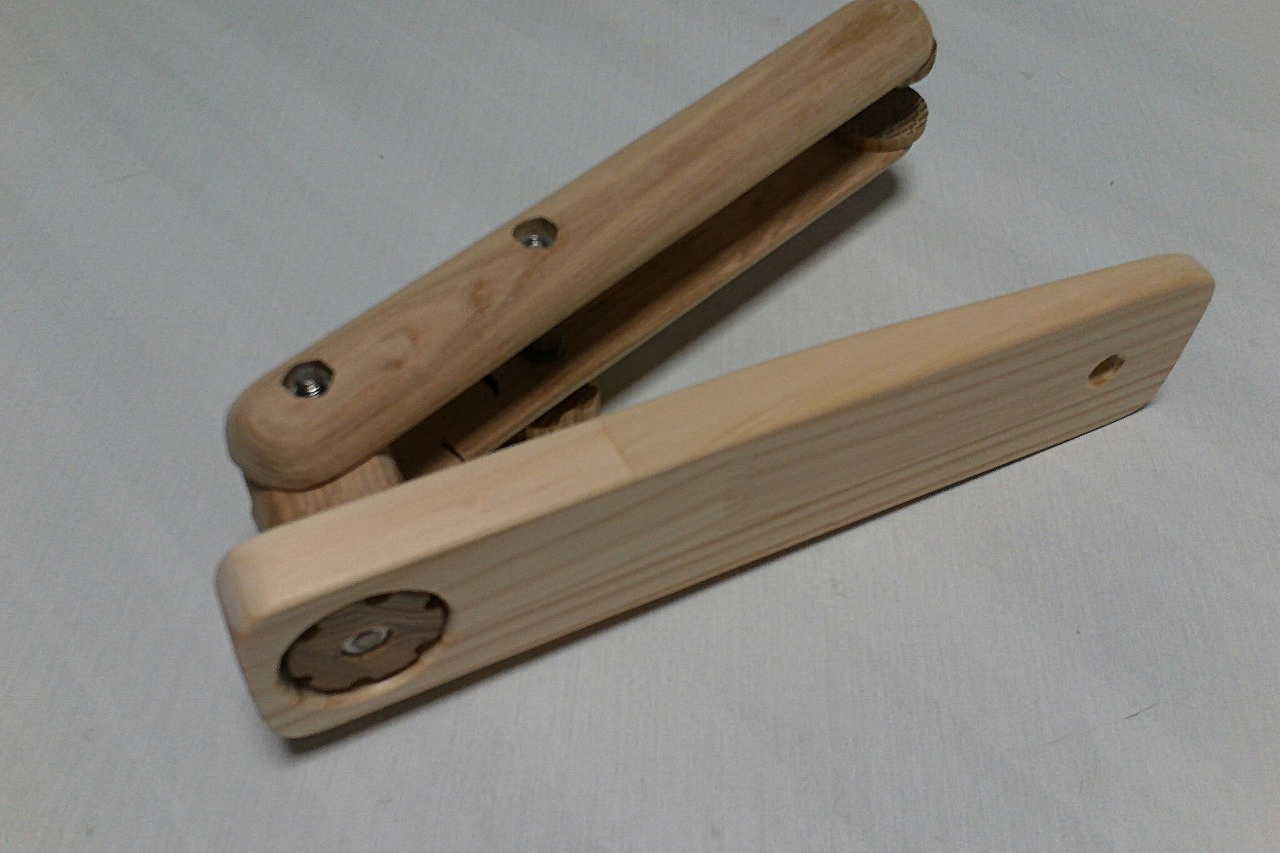

レーシングポニー【掴み手の改良】

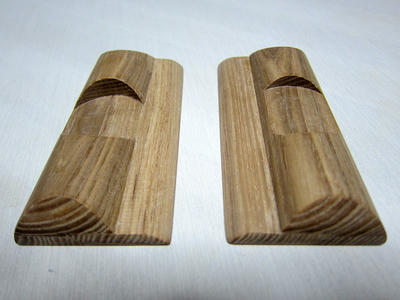

掴み手（ワイド版）の改良です。

ほおずきりん様からアドバイスをいただき、早速試作品を作ってみました。
半円部分が邪魔になり難いように掴み手先端を延長しています。

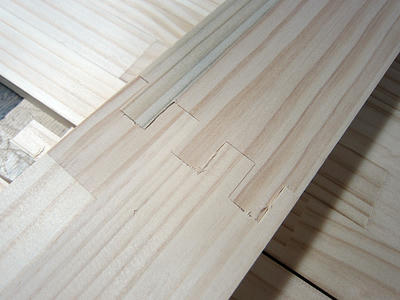

大きな材料からの削り出しは面倒であり、困難でもあるので、既存の掴み手に５mm厚の同材を貼り付けました。ベタ貼りではなく、蟻継ぎなので、剝がれる心配はありません。


蜜蝋で仕上げます。



合わせるとこんな感じ。



掴み手部分のみの製作ですが、時間のあるときに組んでみます。

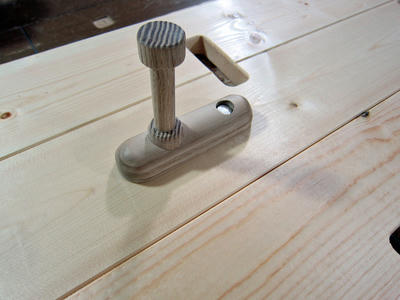

ランドセルフックの製作

ランドセルを引っ掛けるフックを作ります。
ベース材料はいつものタモ丸棒。
半分に割った２８ｍｍ丸棒に６角ボルトが通る穴とフック用の２０ｍｍ穴を開けます。

ベースの角を丸く仕上げます。

こちらがフック。タモ２０ｍｍ丸棒を旋盤で加工します。
細い部分は直径１０mmほど。

ベースに通してみます。

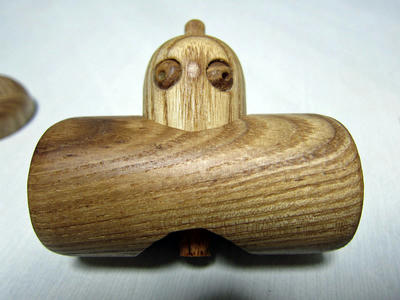

接着剤で完全に固定します。まるでピノキオの足です。

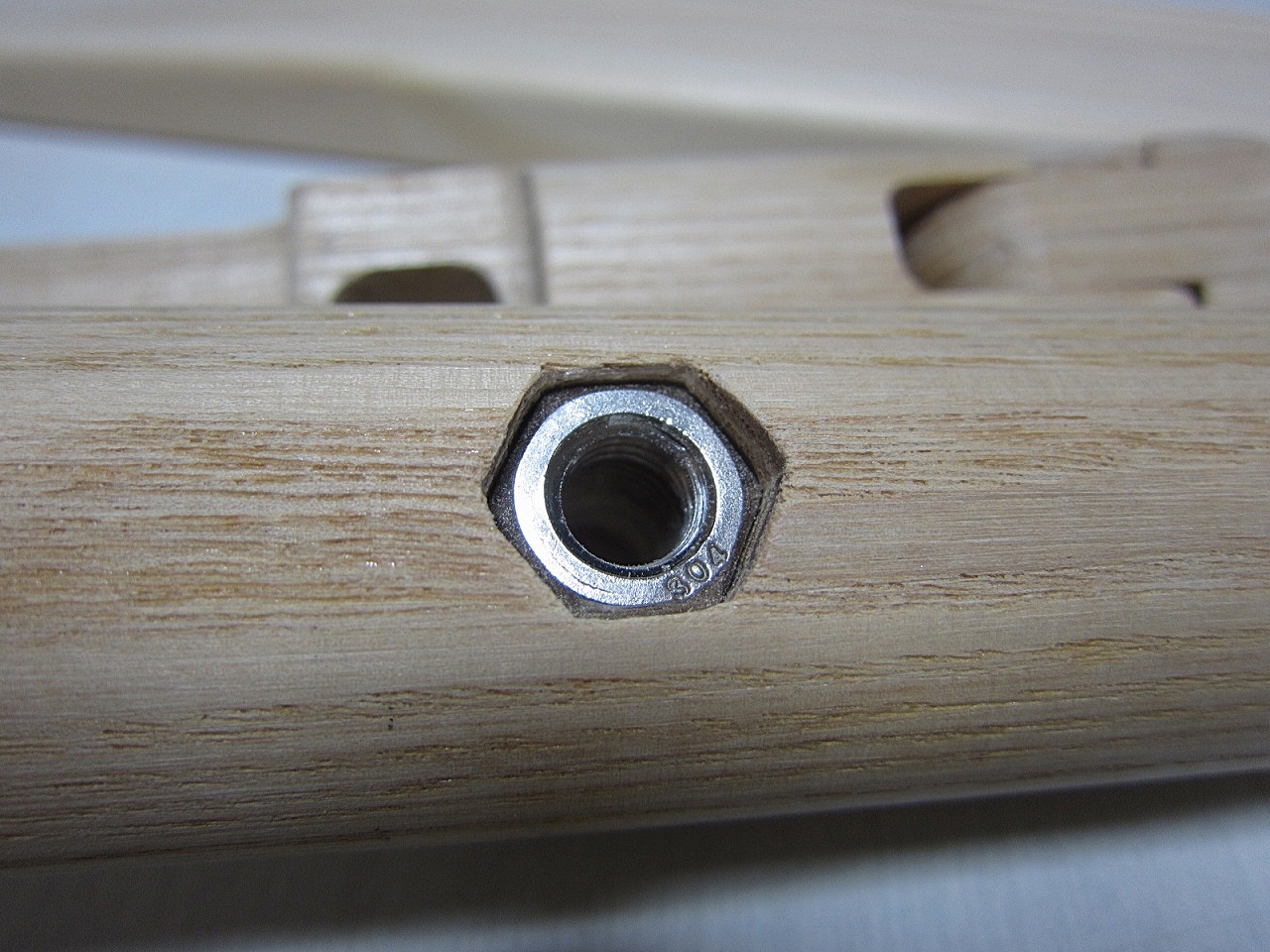

こちらは、ナット側スペーサー。６角ナットが収まるようルーターで掘ります。

ボルトを通してみます。形になってきました。

長すぎるボルトをカットします。ランドセルフックが出来上がりました。

こちらはＢＯＸ付きマガジンラックの側板です。

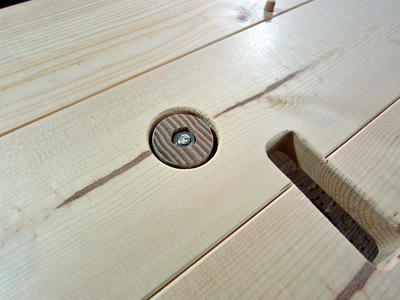

裏側にスペーサーが入る３２ｍｍ穴をルーターで掘ります。

取り付けるとこんな感じです。

裏側です。

出来ました！！
ランドセルフックを装備したＢＯＸ付きマガジンラックの完成です。
フックは左右に付いています。

天然蜜蝋ＷＡＸ仕上げでタモ材フックが映えます。

こちら右側。


タモ材なので非常にシッカリしています。

ボルトはステンレス製６ｍｍ軸。

裏側です。側板と同面なので、邪魔にはなりません。
当初、フックは側板から直出しの予定でしたが、いろいろ考えた末このカタチに。

依頼されたのは新年早々でしたが、漸く完成しました。
明日、発送させていただきます。

丸棒竹馬の製作

タモ製２５ｍｍ丸棒と、２５ｍｍ厚パイン集成材を使ってマルボウ竹馬を作りました。

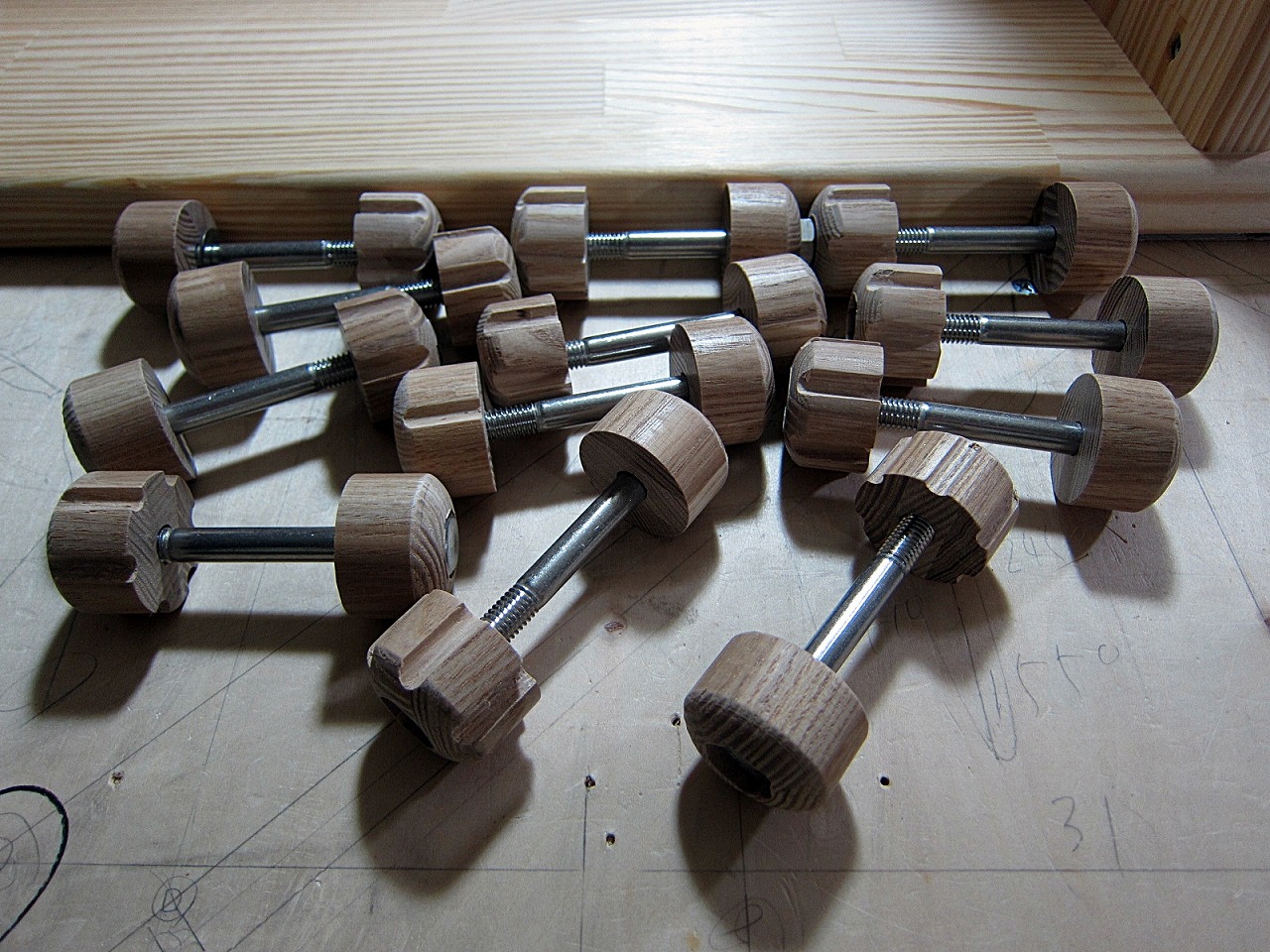

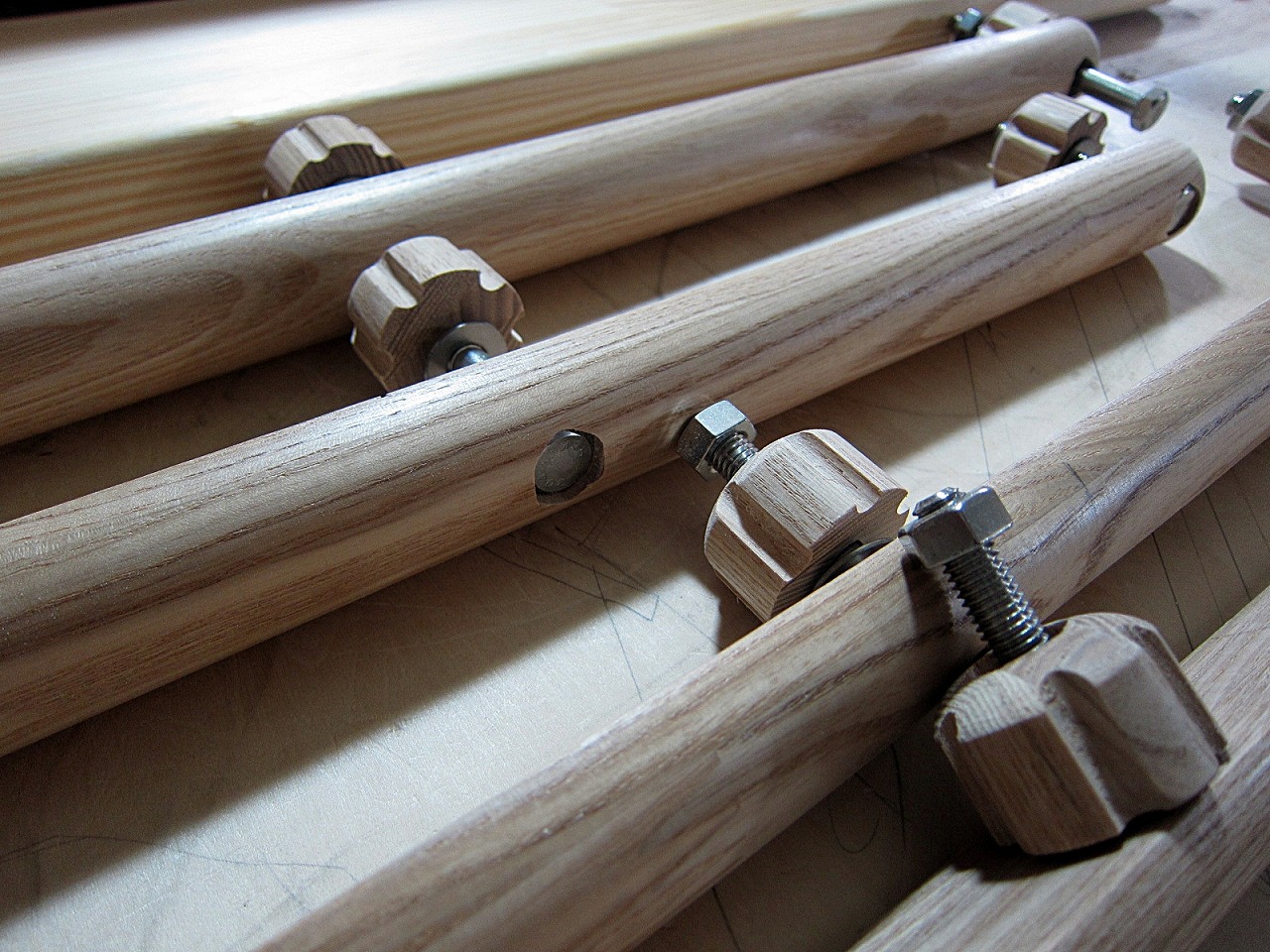

画像は高さ調整用のタモダイアルと６ｍｍ軸ステンレスボルトです。
タモ丸棒から削り出した手作りダイアルですが、耐久性は十分です。市販のプラスチック製品の比ではありません。

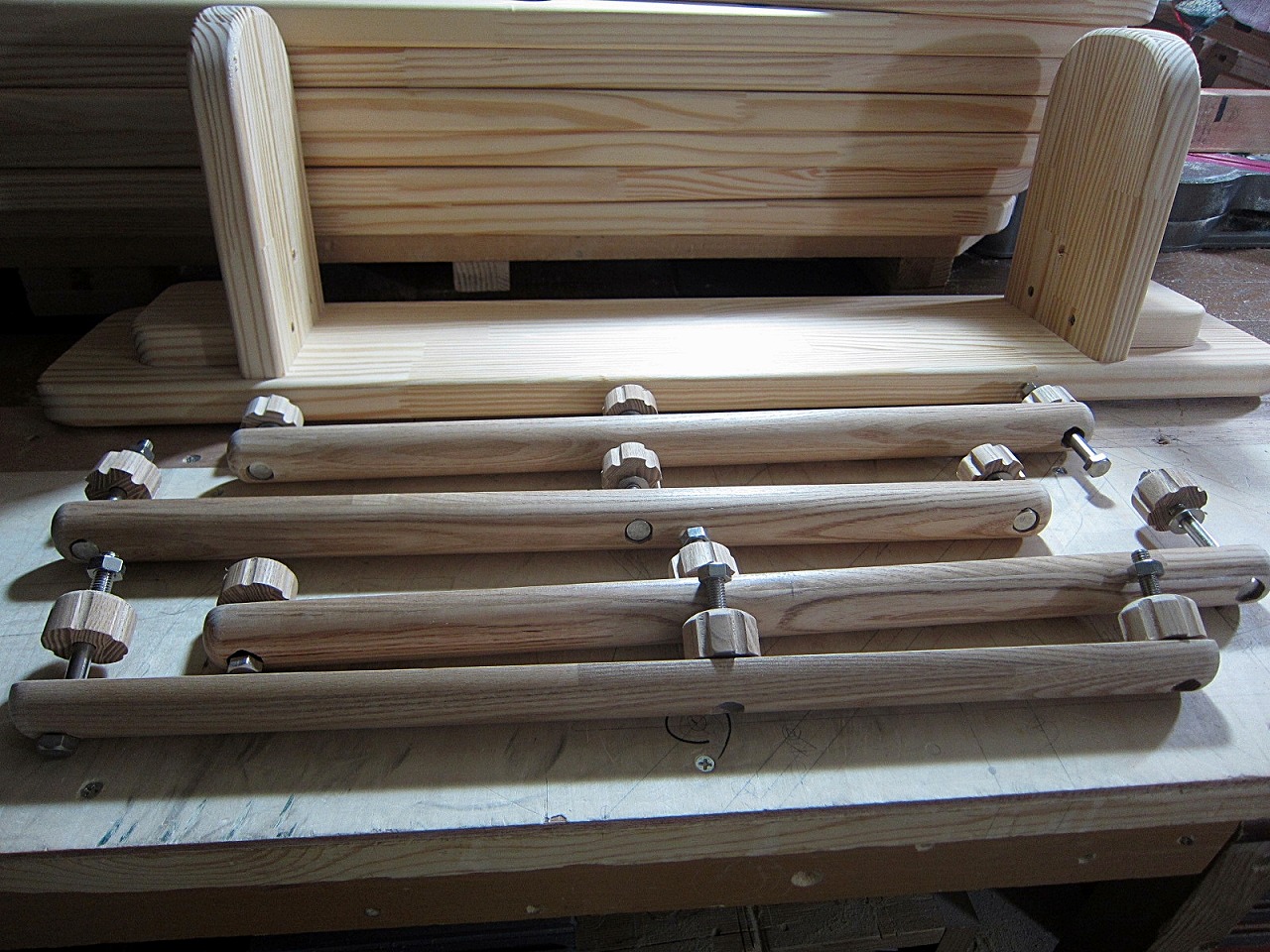

部品は片側で２５ｍｍ丸棒／踏み台／ダイアル２個／ボルト／ナットの６点構成となります。

組み立てた状態です。丸棒の穴にボルトを通してダイアルで締めるだけです。
上からの図。

踏み台の要は２５ｍｍ厚パイン材でシッカリと支えます。

反対側からの図です。こちらのダイアルで締め付けることになります。

対です。竹でなく丸棒を選んだのは、径が均一なので高さ調整がスムーズに行えるからです。
勿論、タモ製故、強度は抜群です。


【仕様】

・丸棒サイズ：２５ｍｍ×１７００ｍｍ
・踏み代：１４０ｍｍ×５０ｍｍ
・高さ調整：５０mm間隔で１２段階調整
（床から１７０ｍｍ～７２０ｍｍ）
（７２０ｍｍ位置の状態で踏み台から丸棒先端まで９８０ｍｍ）
※画像は天然蜜蝋ＷＡＸ処理済み

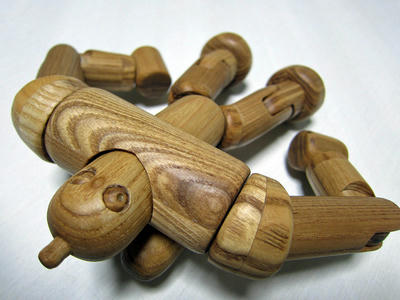

マルボウロボ改良

" title="" >

接合部分の改良です。
ダボを出来るだけ使わないように、丸棒を直接削り出しています（手首、足首、肩、太股）
総パーツは旧タイプから６ピース増えました（肩と足の付け根）。
顔部分では目を立体的に。

★丸棒ブランコ★

うんていオプションのブランコです。
左から、ブランコを固定する３２ｍｍ丸棒１本。鎖代わりの２０ｍｍ丸棒２本。座り板とスペーサー２個。

ブランコを固定する３２ｍｍ丸棒は高さ調整も担います。
加工は少々複雑で、２０ｍｍ穴とスペーサーの収まる穴が同居します。

スペーサーはこのようにはまります。
手前の板がタモ製スペーサー。

こちらが、鎖代わりの２０ｍｍ丸棒。
７０ｍｍ毎に開いた穴にはスペーサーがはまります。

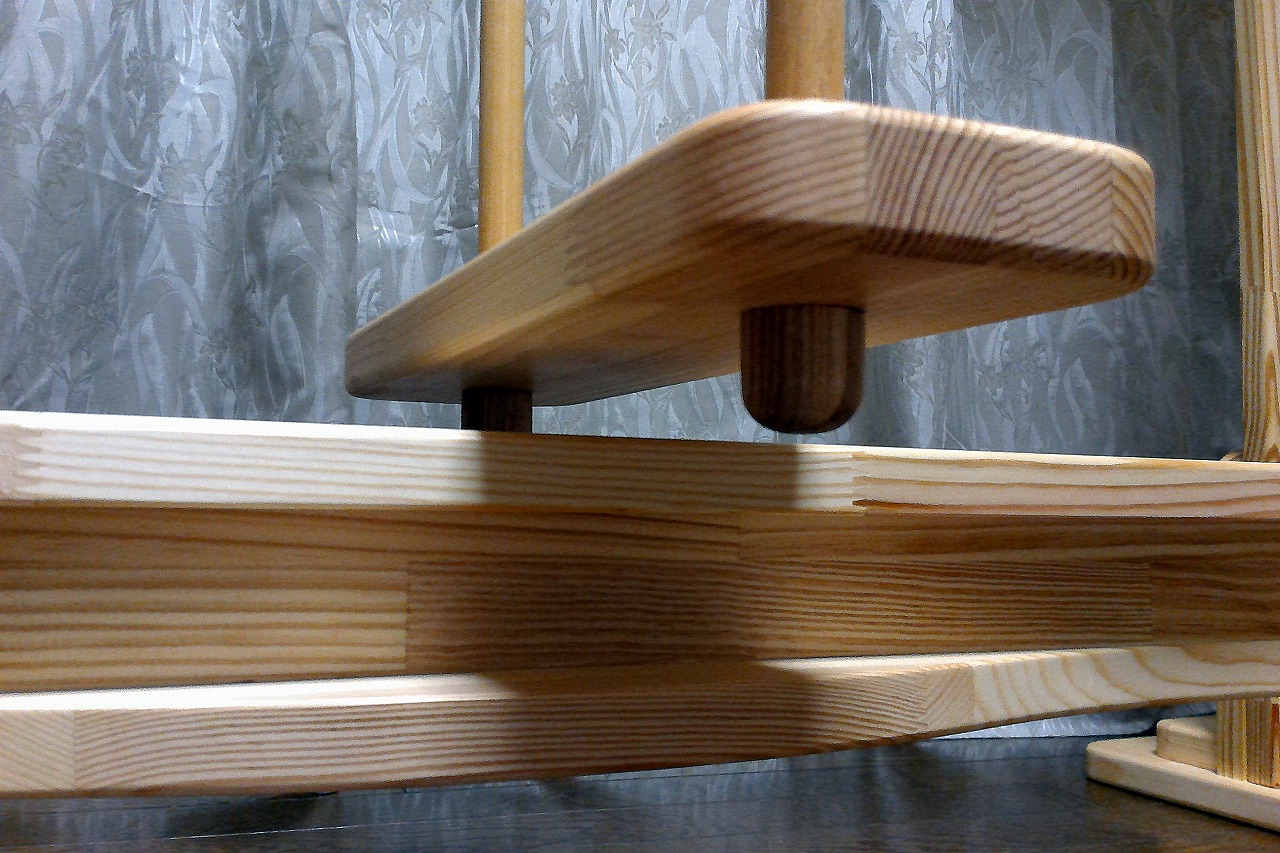

座り板とスペーサー。
座り板の有効座面は１２０ｍｍ×２６５ｍｍです。
※プチ用は少しサイズダウンします。

座り板に２０ｍｍ丸棒を通した状態です。

裏から見るとこんな状態です。
座面を３２ｍｍ丸棒でシッカリと受けます。

３２ｍｍ丸棒にスペーサーをはめた２０ｍｍ丸棒を通します。

こんな具合に・・。

シッカリと奥まで差し込みます。

出来ました。
手前の加工方法が握り棒とは違います。

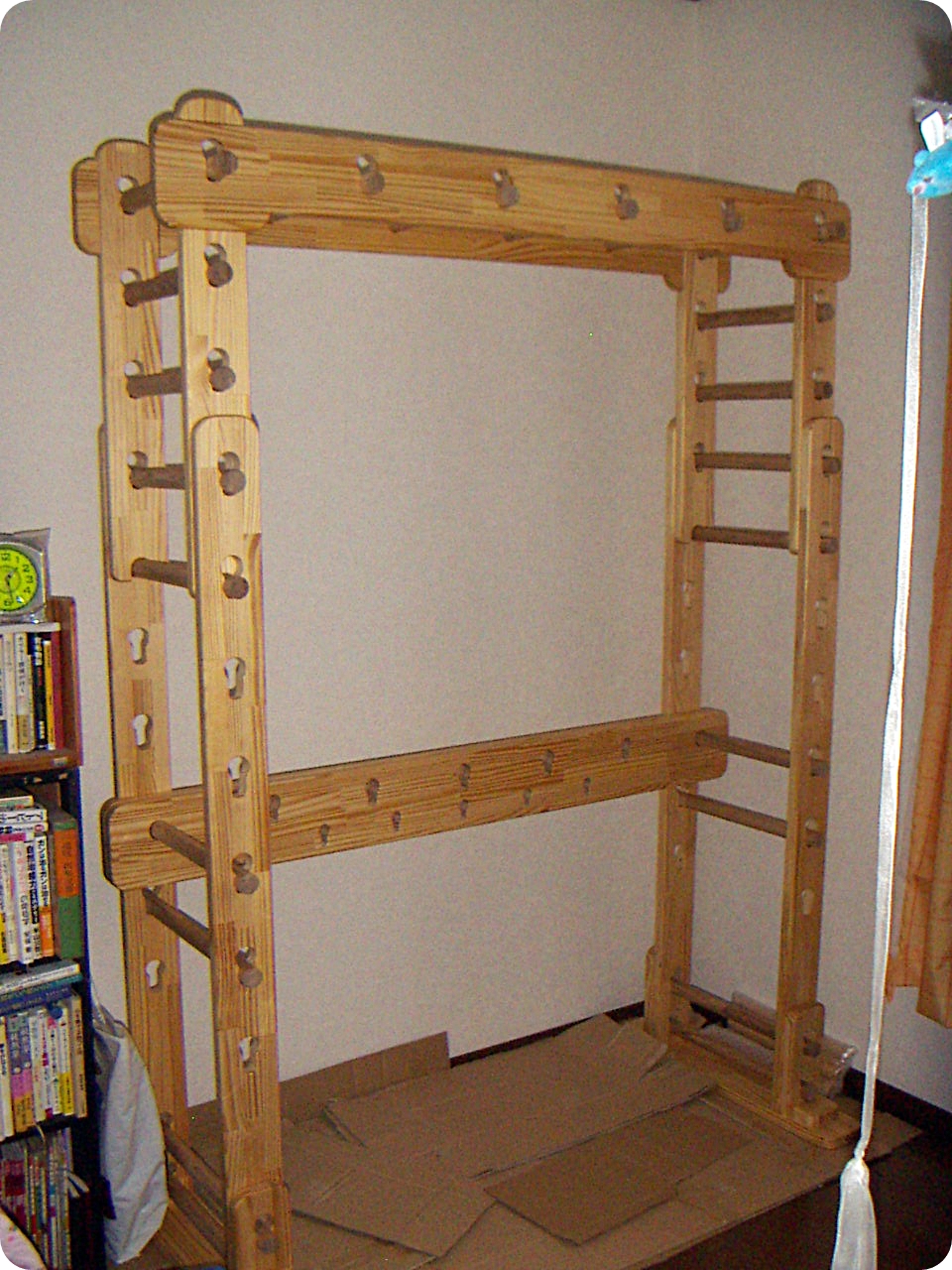

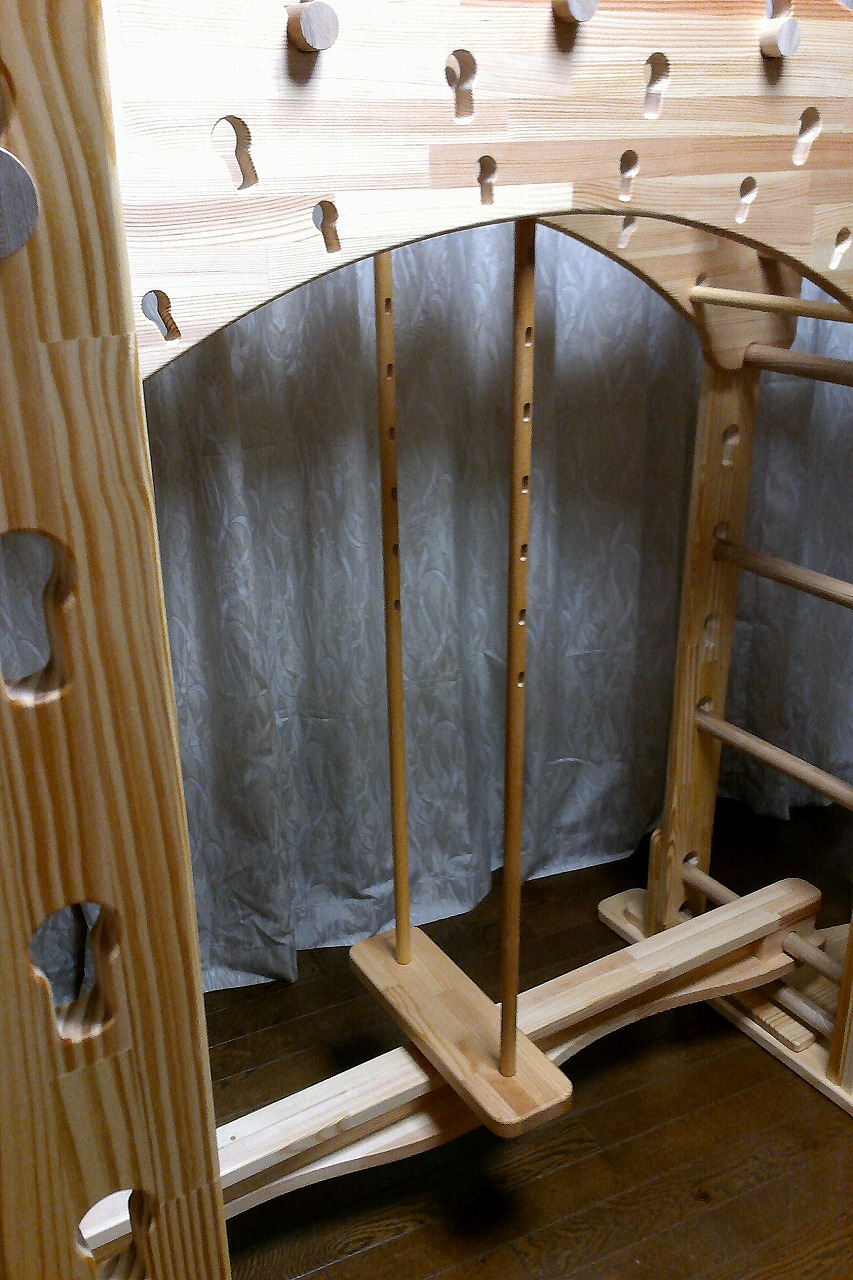

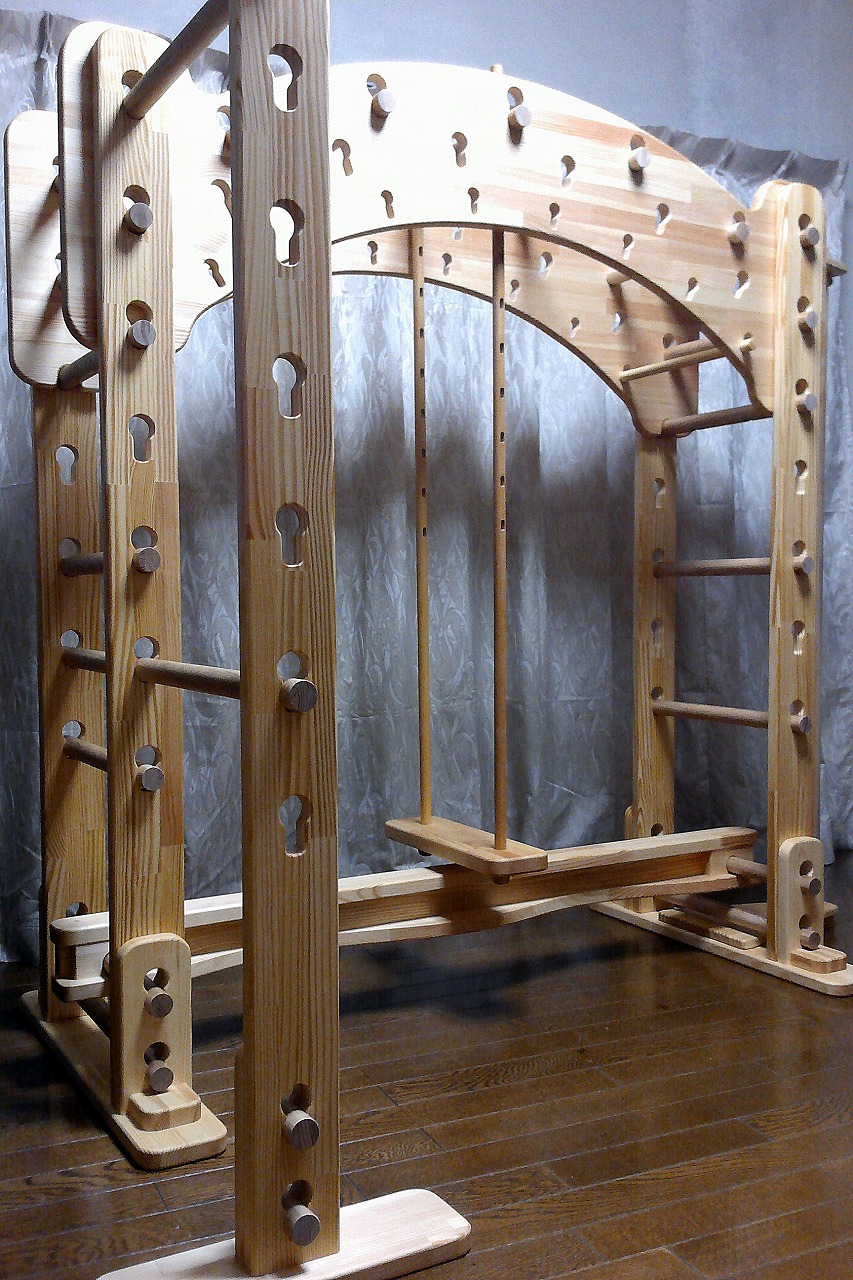

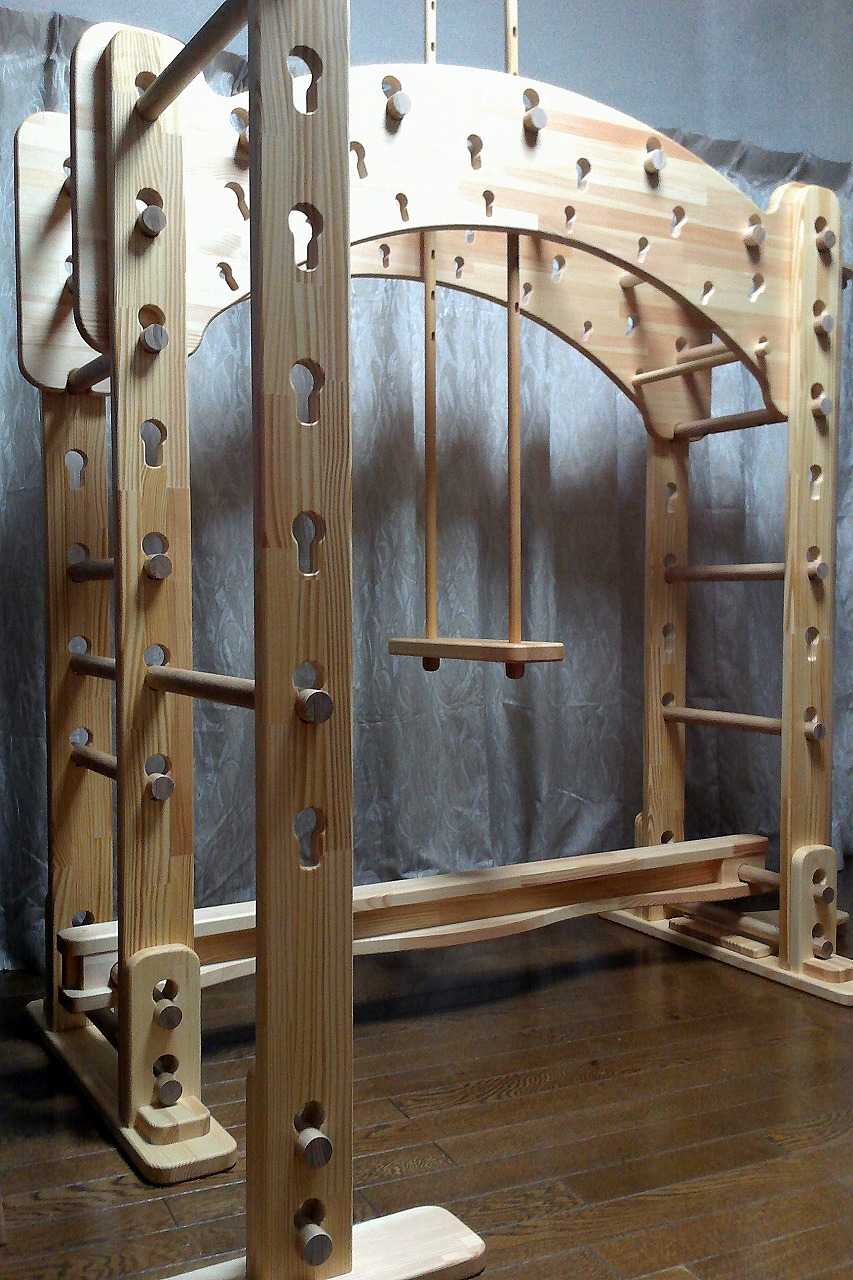

オーダーうんていに実装するとこんな感じです。
真ん中の握り棒を外して固定用の３２ｍｍ丸棒と取り替えます。
座面は床から約１８０ｍｍ～３９０ｍｍまで７０ｍｍ毎に４段階の高さ調整が簡単に出来ます。
耐苛重量は７０kg以上というところです。

丸棒チェア（リクライニング）

ちょっと面白いモノを紹介します。
自分用リクライニング機構付きパソコンチェアです。

【部品構成】
・座面側板（パイン集成材２５ｍｍ）
・背もたれ側板（パイン集成材２５ｍｍ）
・スペーサー（パイン集成材１８ｍｍ）
・タモ丸棒（２０ｍｍ／２８ｍｍ）
・木製ダイアル（タモ３２ｍｍ丸棒）
・ボルト（ステンレス製８mm軸）

組み立てていきます。

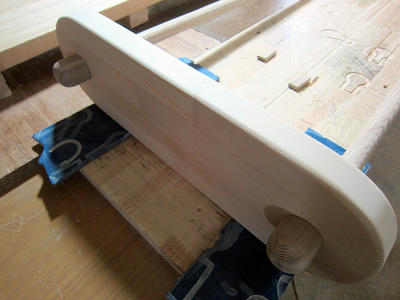

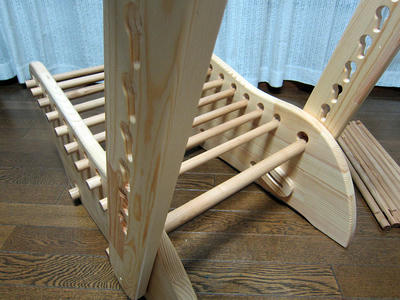

うんていと同じ要領で側板に２８ｍｍ丸棒を通します。

同様に２０ｍｍ丸棒を。

座面が出来上がりました。

背もたれ側板の２８ｍｍ穴に座面の２８ｍｍ丸棒を・・

はめます。

こんな感じに２枚。それらしくなってきました。

３２ｍｍ丸棒から削り出したダイアルを取り付けます。

ストッパー加工を施した内側のダイアルを取り付けます。

こんな感じです。
少ない可動範囲ですが、微妙な位置調整が可能。スペーサーは後方に向かって薄くなっているので、軽い握力で固定できます。

次は背もたれ用２８ｍｍ丸棒を差し込んでいきます。

全てはまりました。真後ろからの姿。

座面は後方に向かって緩やかな曲線を描きます。

２０ｍｍ丸棒の撓りが程よいクッションとなり、

頑丈な上、非常に座りやすいチェアが出来上がりました。

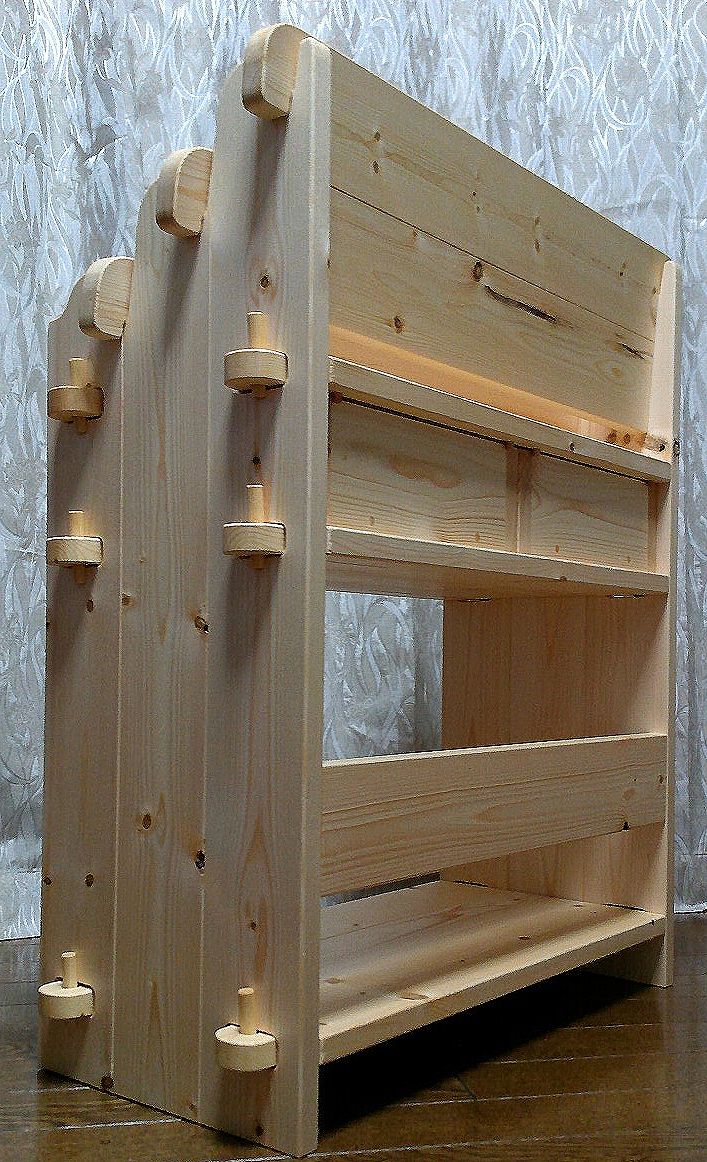

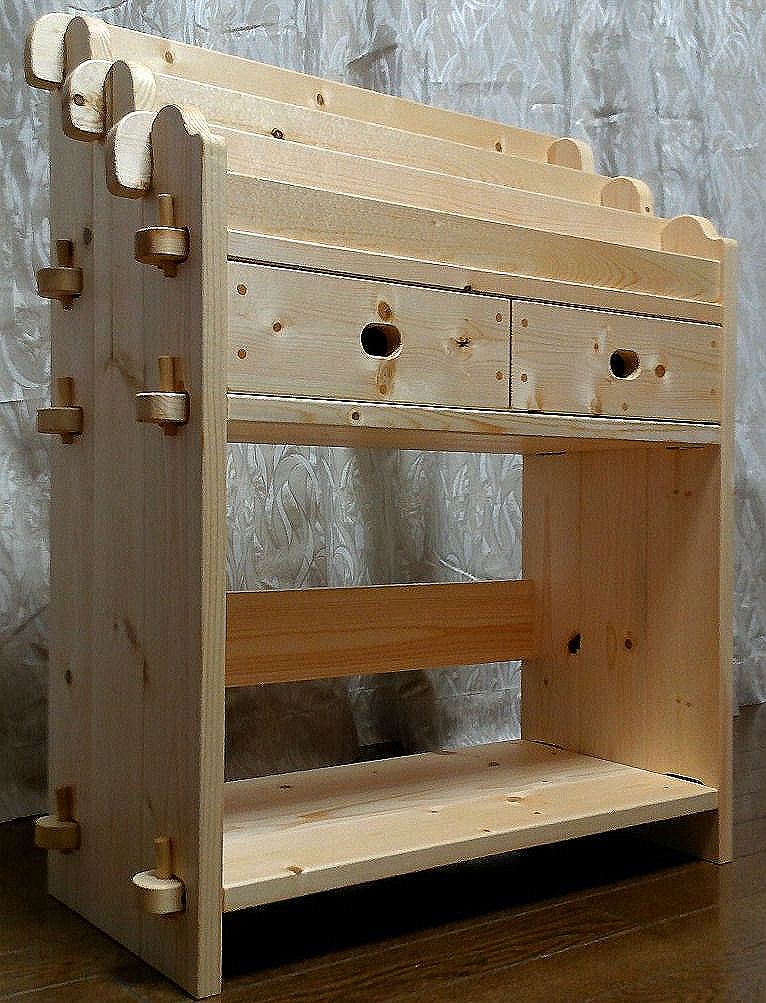

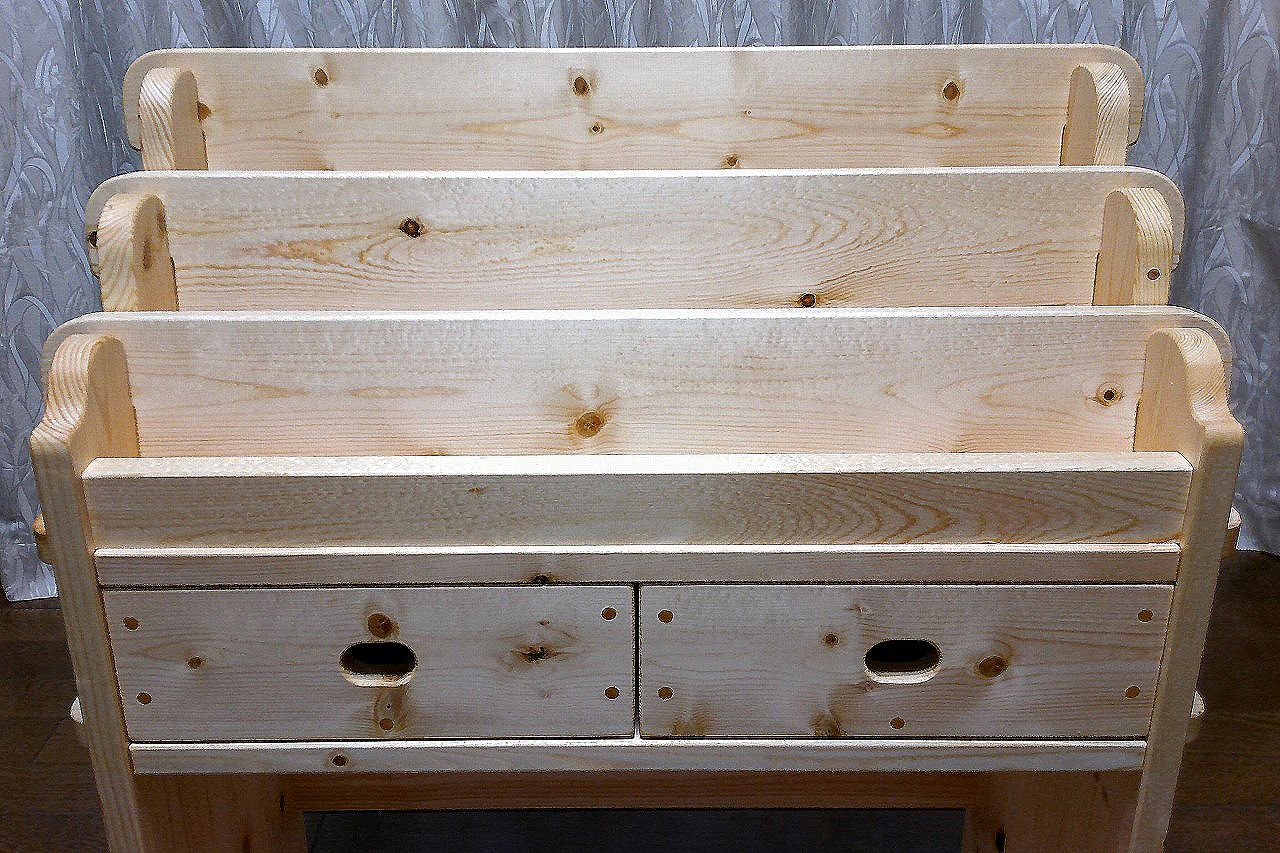

フルサイズＢＯＸ付きマガジンラック（改良版）

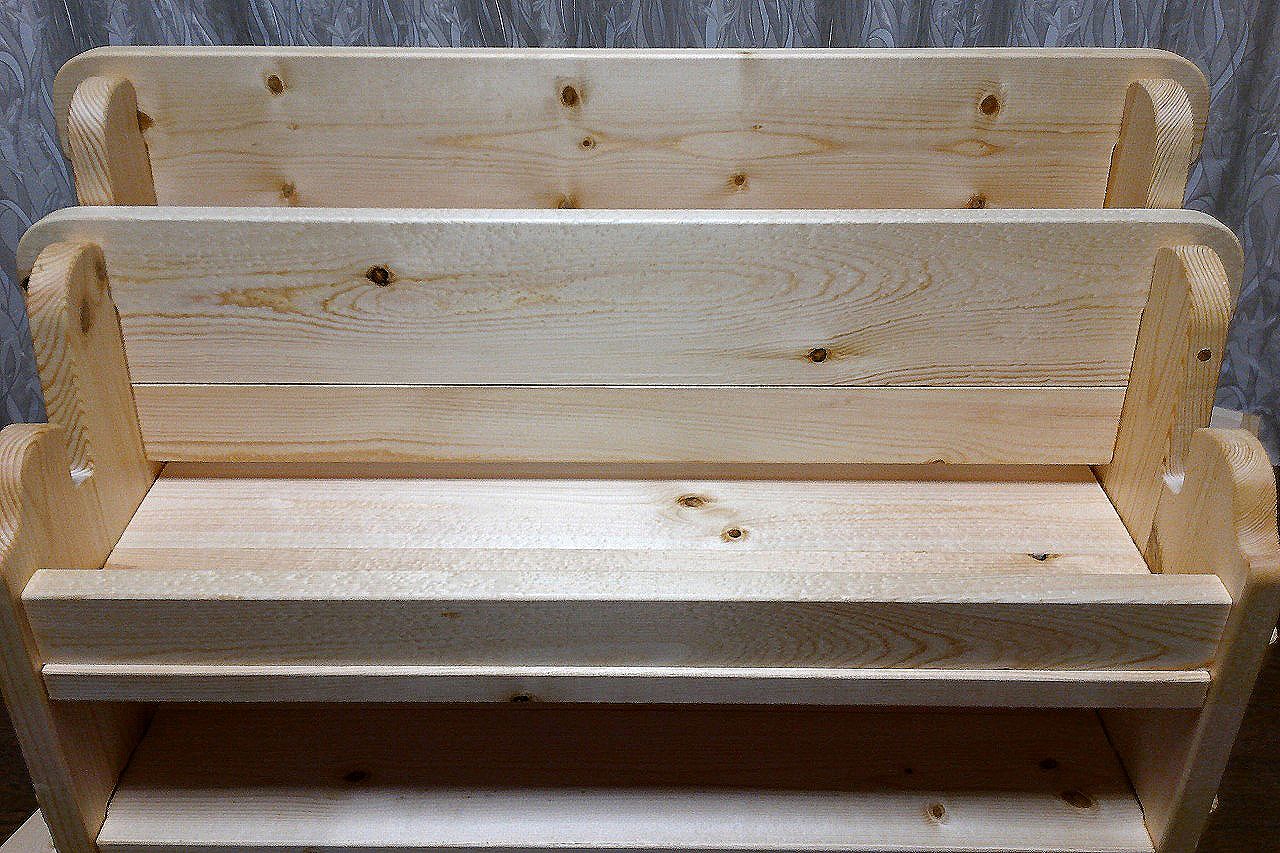

立ち読み感覚のディスプレイマガジンラックを少々、改良します。

ひな壇前面の丸棒を、今までのダボ式から大入れタイプに変更しました。
組み立てやすさ、耐久性共に上がります。

木製キャスターをＢＯＸ裏に取り付けます。

３２ｍｍ丸棒から削り出したＢＯＸ用取っ手です。
今後も製作予定があるので、纏めて作ってしまいました。

取り付けます。

絵本棚用ＢＯＸ。こちらもついでに３セット分。

組み立てます。

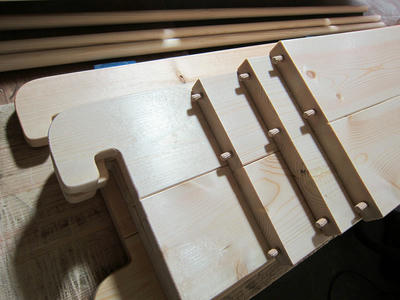

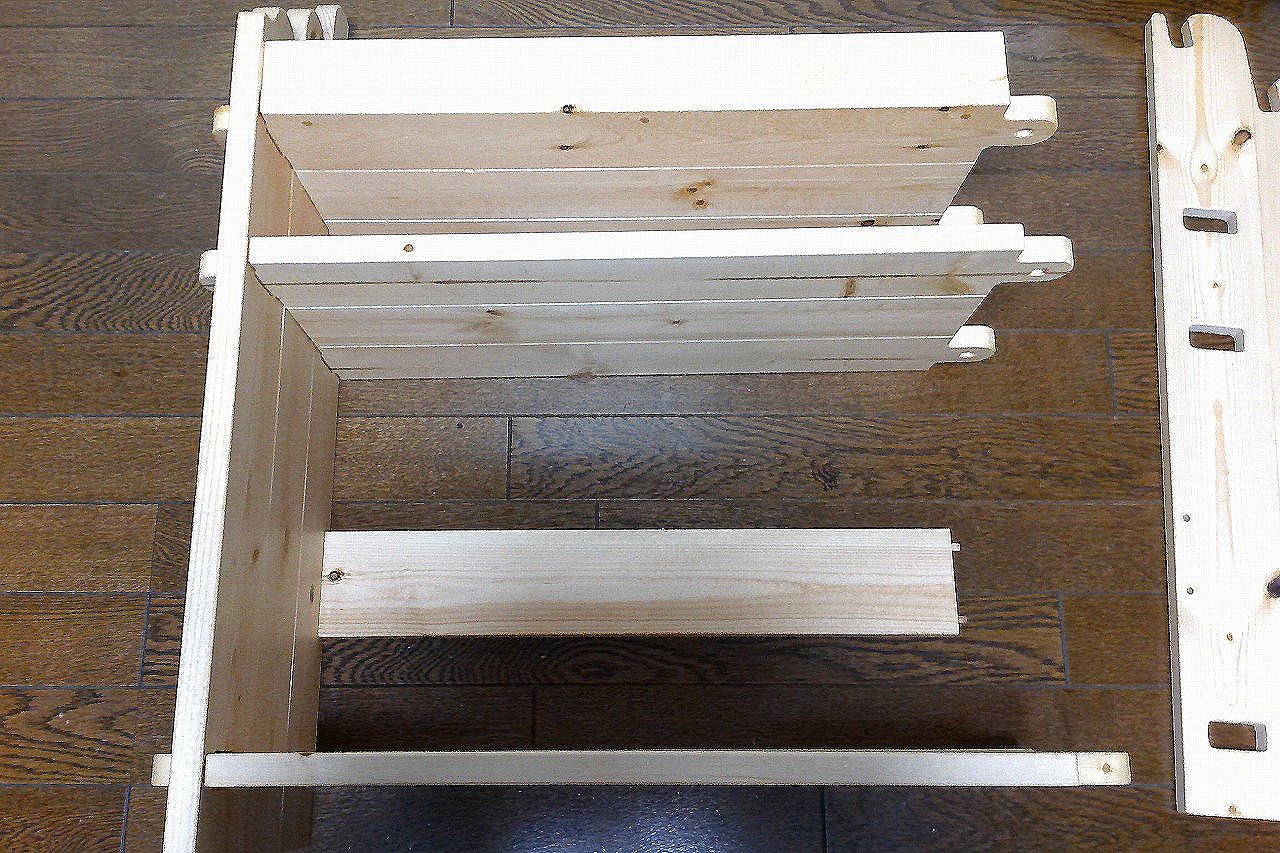

①側板に背板をダボ穴を合わせて差し込みます。（番号を合わせます）

②ダボにダメージを与えないように丁寧に平らに寝かせます。

③３枚の棚板を側板のくり貫きに差し込みます。

④もう一枚の側板を差し込みます。

⑤棚板を少し緩め、ひな壇の丸棒を１８ｍｍ穴にはめます。

⑥本体を起こします。

⑦ひな壇に後ろ板をはめていきます。

⑧後ろから順番に。

⑨２枚目

⑩３枚目をはめてひな壇完成。

⑪一段目の深さ。

⑫二段目の深さ。

⑬三段目の深さ。今回は写真集サイズも余裕で収まります。

⑭ＢＯＸです。

⑮収めます。

⑯完成。画像は天然蜜蝋ＷＡＸ仕様。

木製キャスター（改良版）

フルサイズＢＯＸ用キャスターを改良します。
今までの２ピース型ベースを１ピース（一体型）に変更し、加工精度を上げます。
タモ材に車輪スペースを掘り、３０×３０×５０ｍｍに切り揃えます。

角を滑らかに仕上げていきます。

車輪は直径２８ｍｍのタモ丸棒を使います。
仮にはめてみます。

車輪の中央に２ｍｍ穴を開けます

ベースに開けた２ｍｍ穴から３０mmにカットしたスポーク（自転車の）を車輪めがけて差し込みます。

全３０個同様に。

手前に並んだのが穴埋め処理後。仕上がりです。既製品キャスターの転がり精度には到底及びませんが、手作りならではの何かがあります。

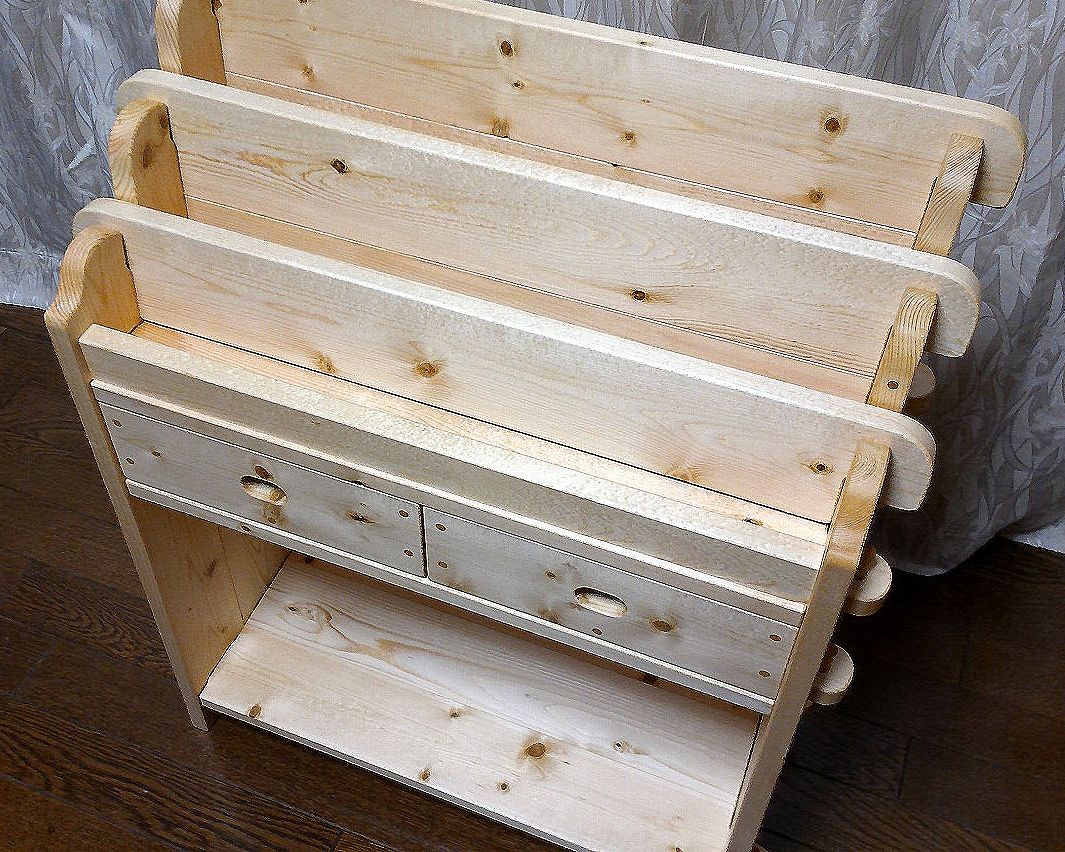

セミオーダー絵本棚

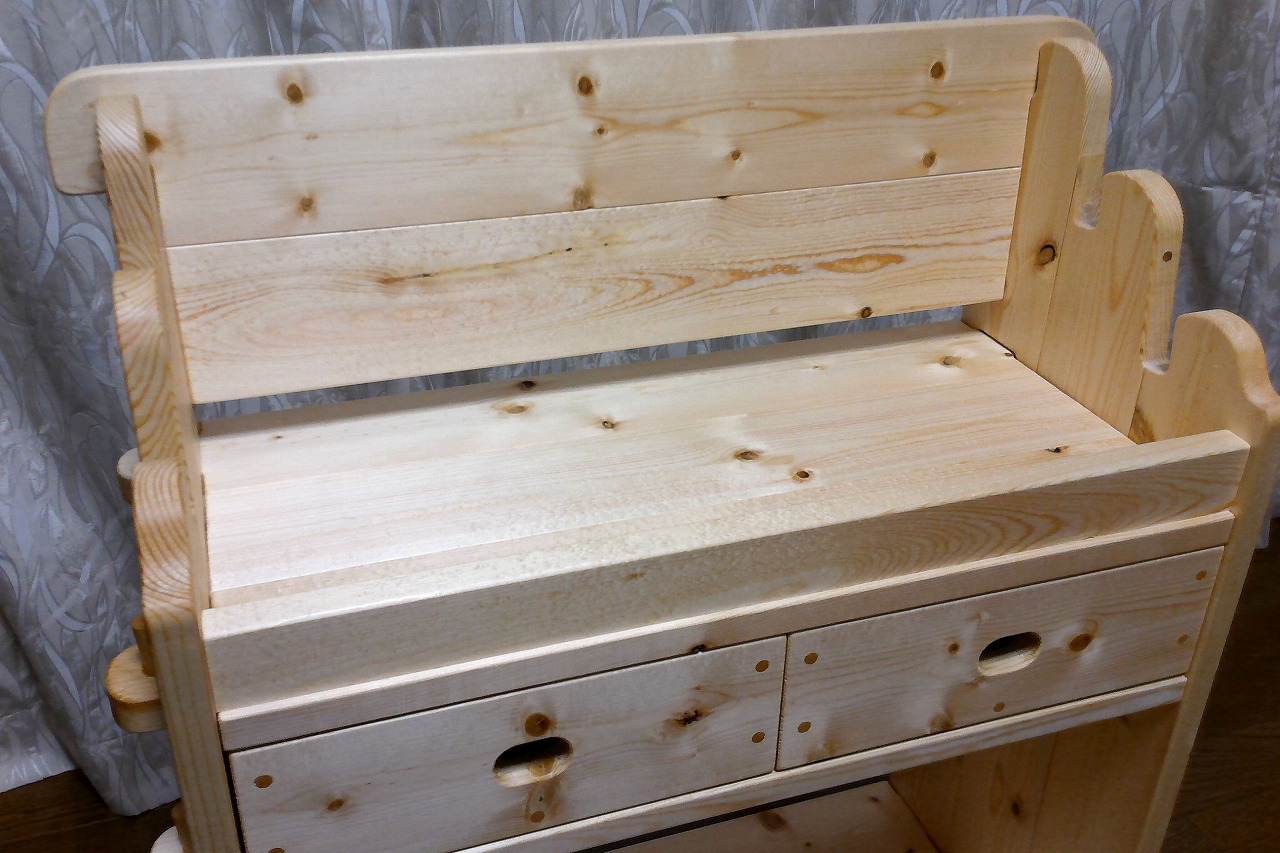

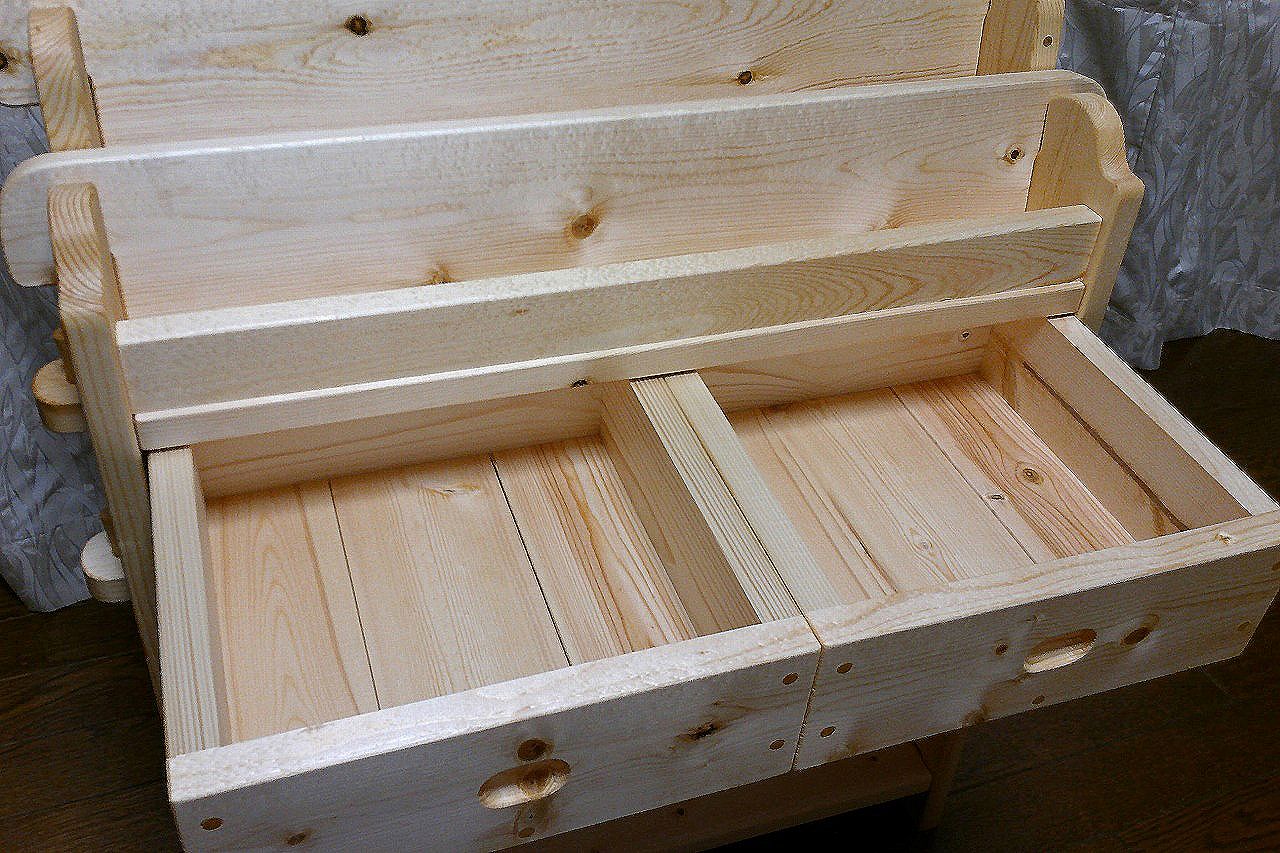

３連ＢＯＸ付き絵本棚にフルサイズＢＯＸを増設します。

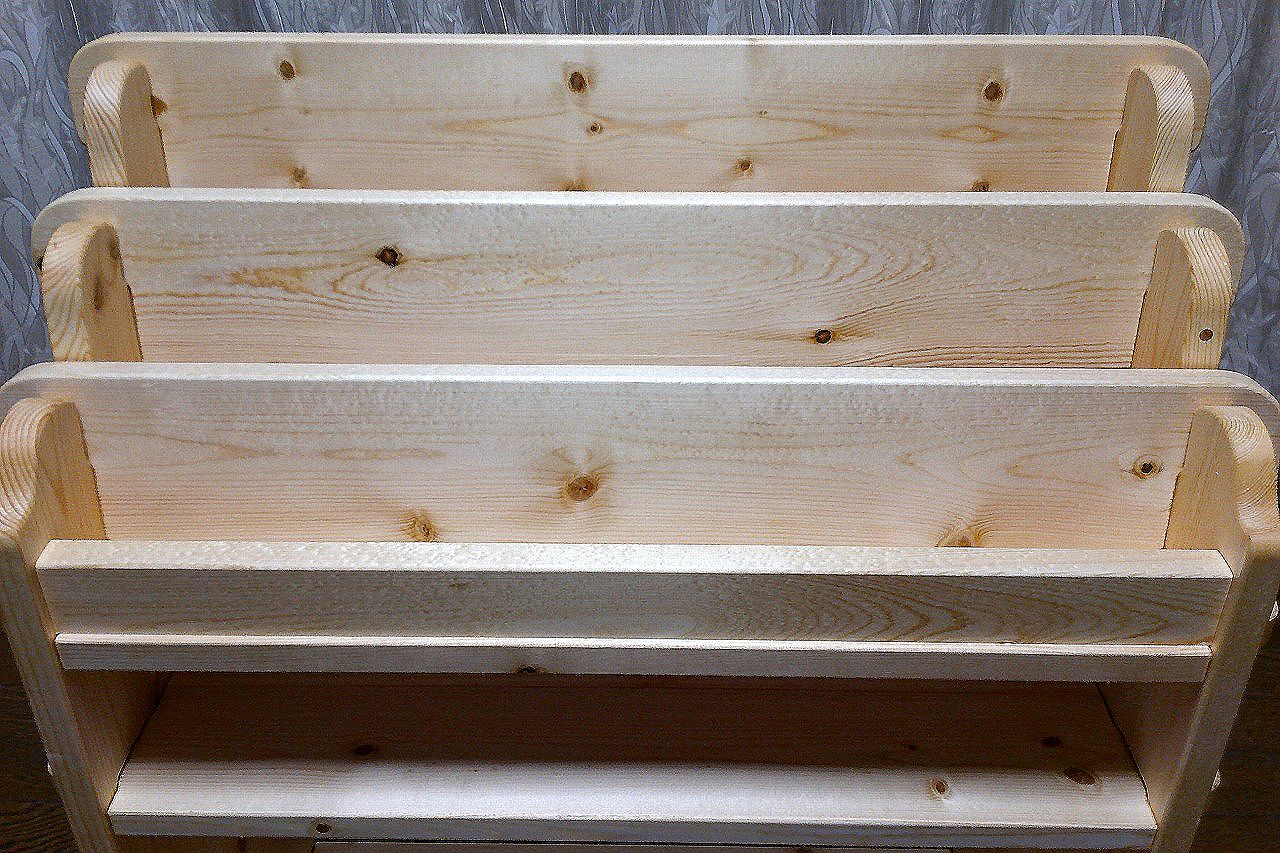

画像はいつもの棚板ですが、ひな壇の背板がいつもと違います。

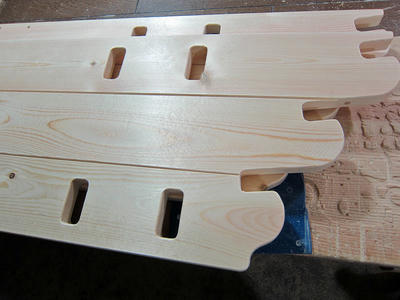

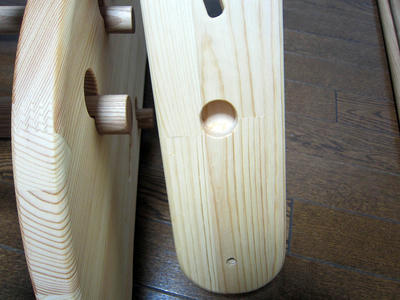

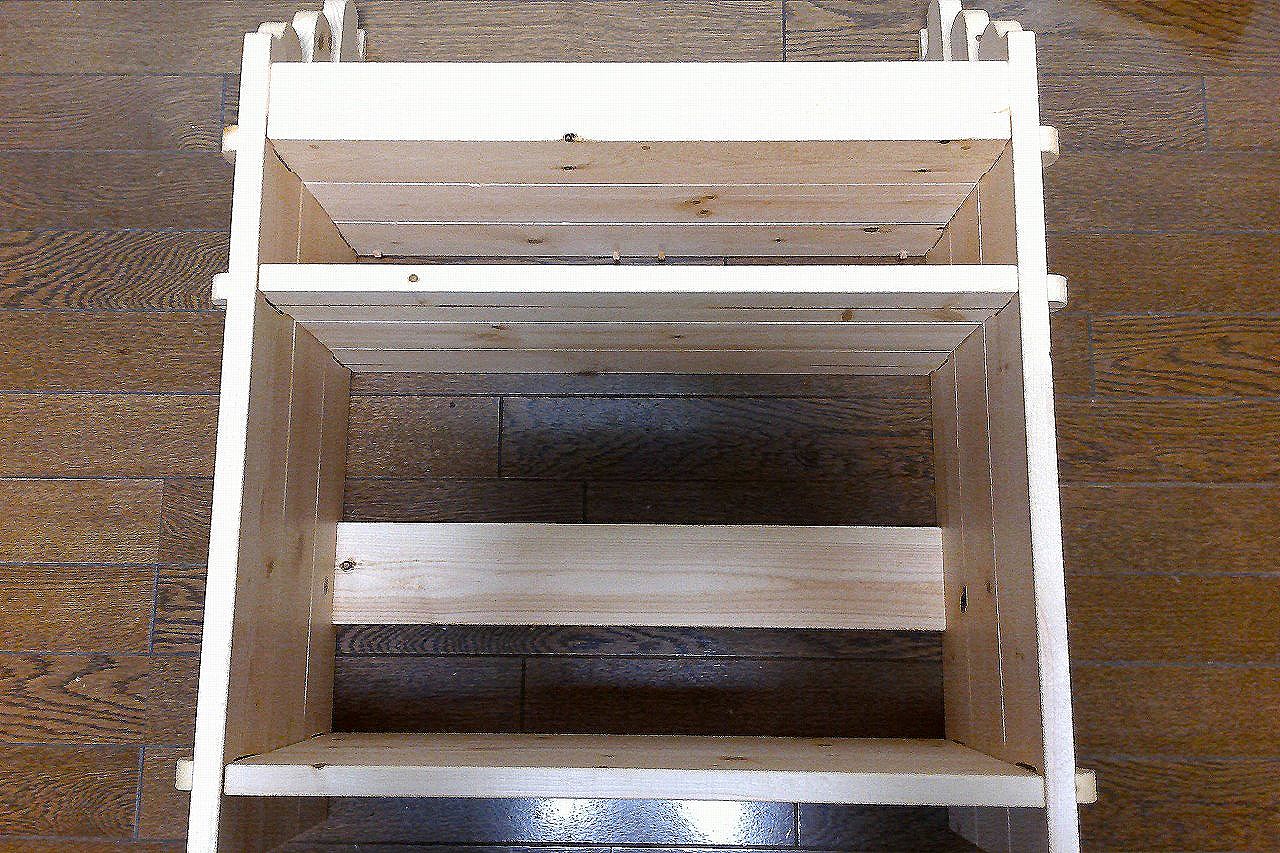

側板です。ひな壇をディスプレイ仕様に変更します。絵本棚の役割が終わったときには別のスタイルで活用できます。

側板の下段下を２００ｍｍほど長くします。

木製キャスター付きのフルサイズＢＯＸが下段下に収まります。

丸みを帯びた木製取っ手がアクセントに。

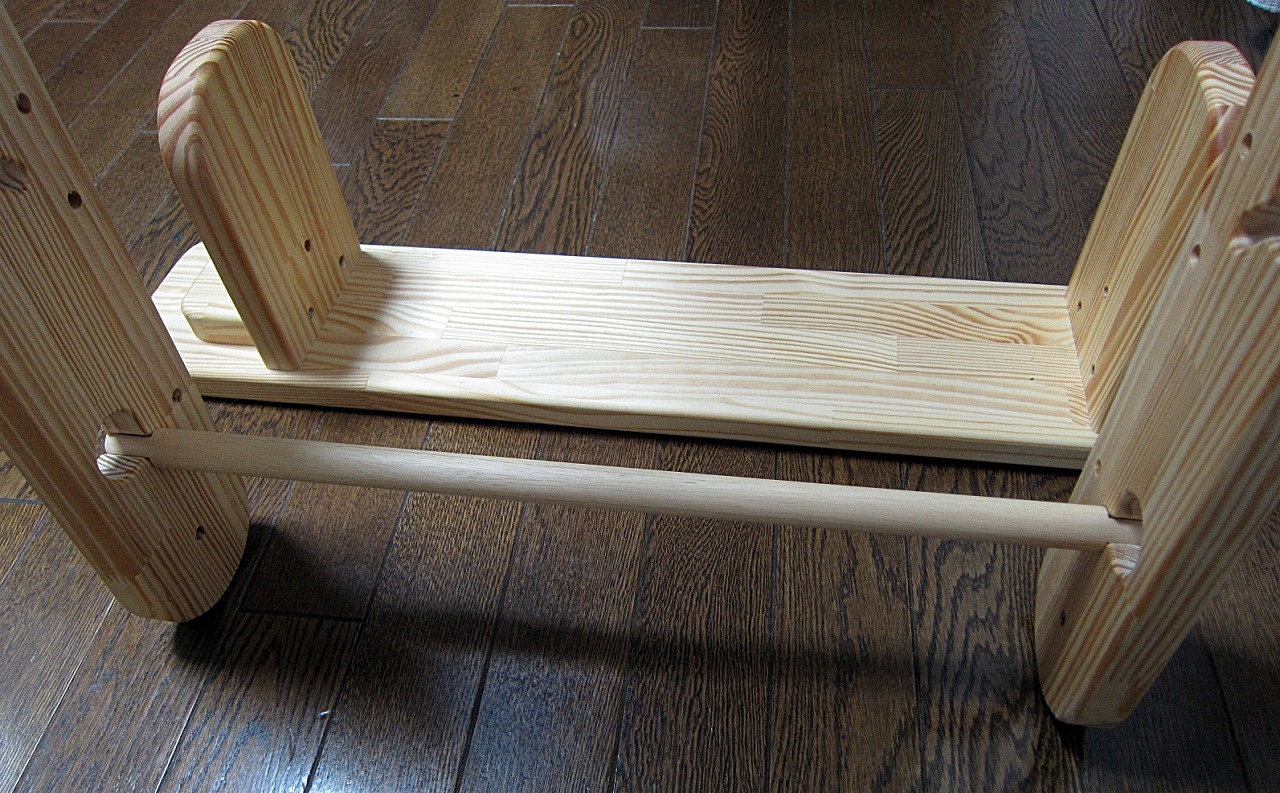

踏み台・・・

隣の奥さんから突然の注文・・。玄関に置く踏み台です。

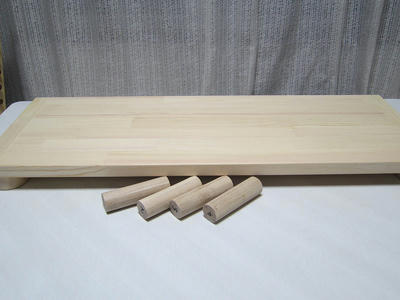

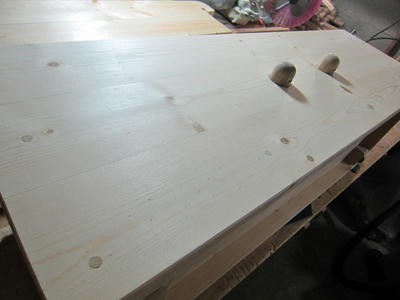

８００×３００×２５ｍｍのパイン集成材と直径３２ｍｍのタモ丸棒で作りました。

これを蜜蝋ＷＡＸで仕上げます。

裏面です。ここに丸棒足が入ります。

玄関は僅かにスロープになっているはずなので、厚紙などでガタツキ調整をしてもらう様に丸棒は脱着式です。

こんな感じに・・。

入ります。

完成です。
年末に交通事故で腰の骨にヒビが入ったようで、まだ調子が悪いようです。
これで少しは玄関の上り下りが楽になるでしょう。

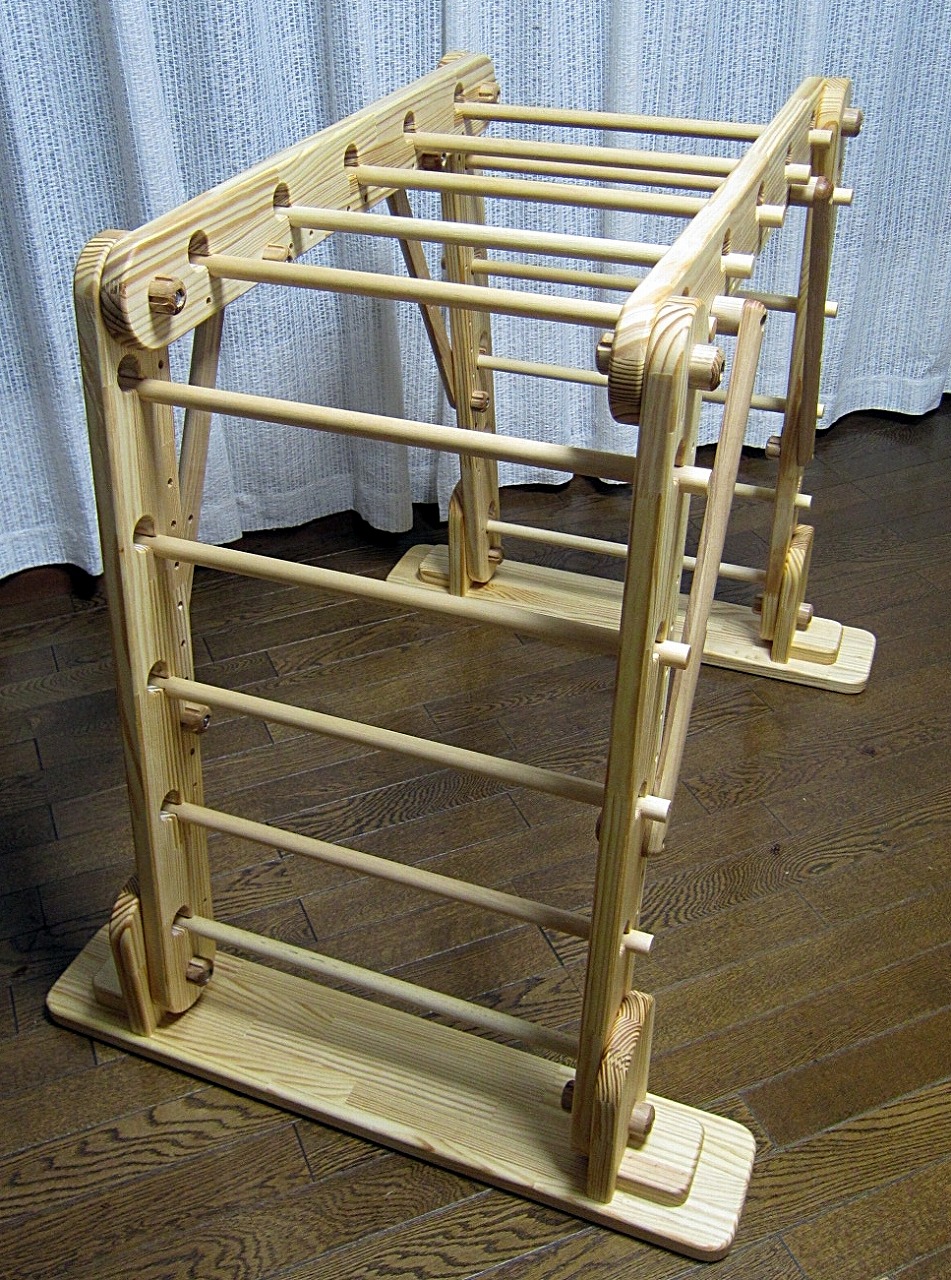

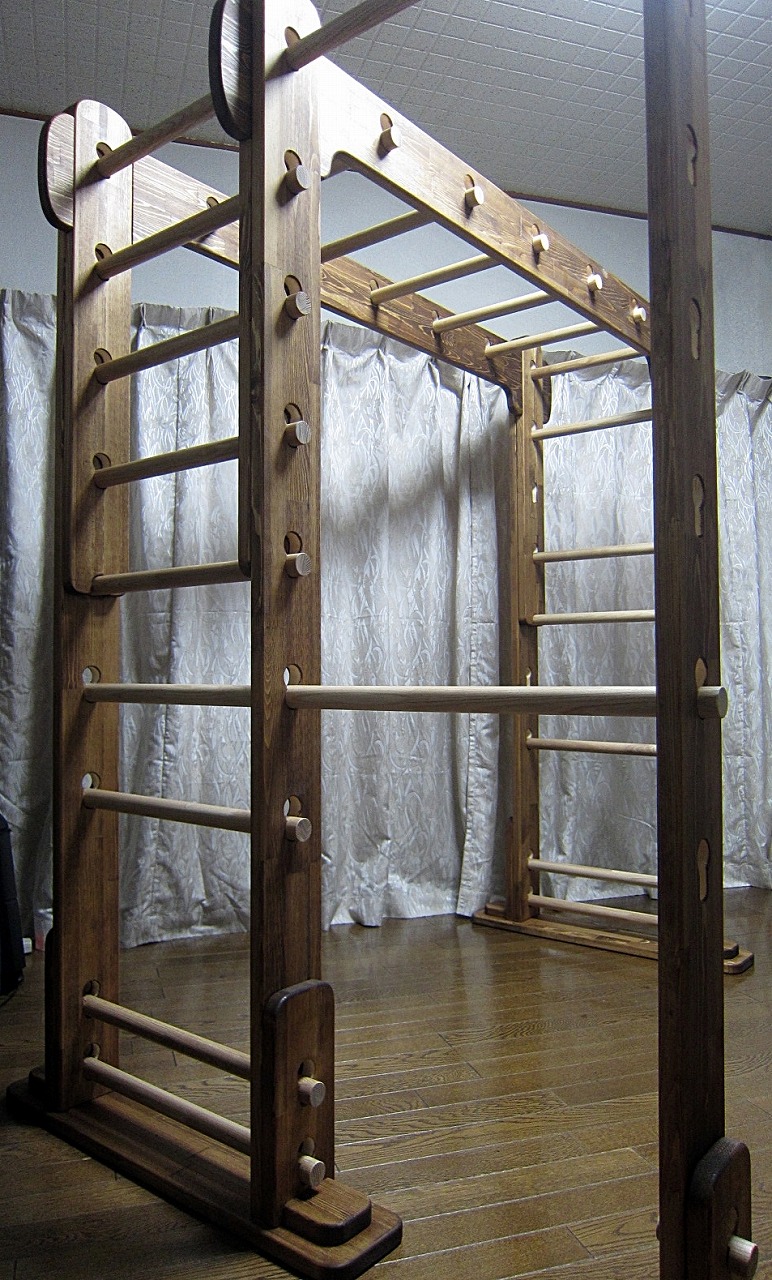

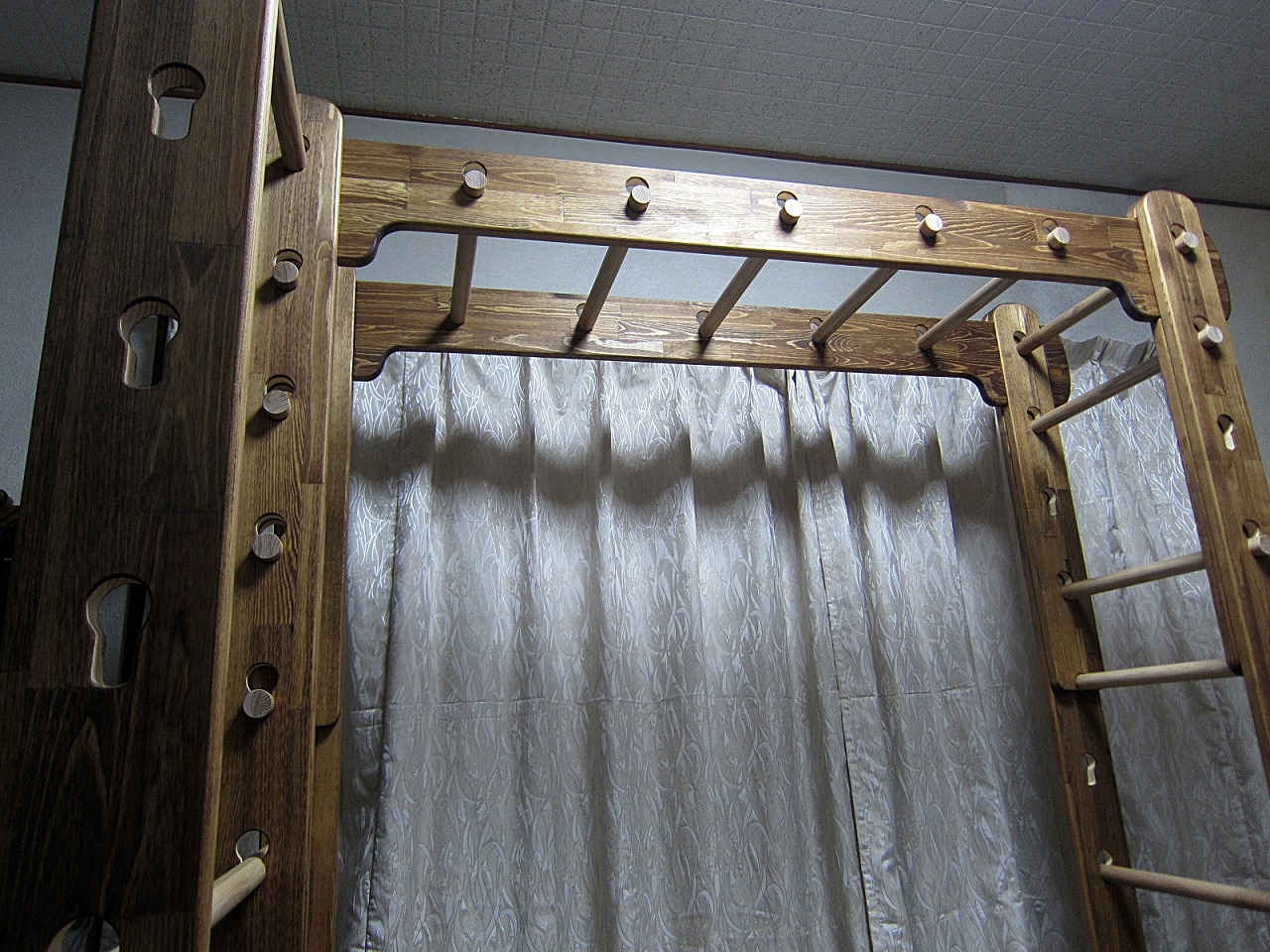

うんていオーダー（Ｌ２３００ｍｍ仕様）

久しぶりの更新です。

今回は梁の長さが２３００mmです。初めてのオーダーとい言えるものです。丸棒間隔は若干広くなり、本数は２本増えて７本になります。テンプレートは従来のものを流用します。

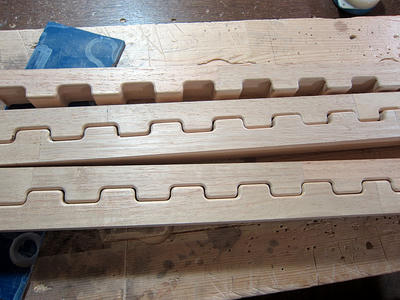

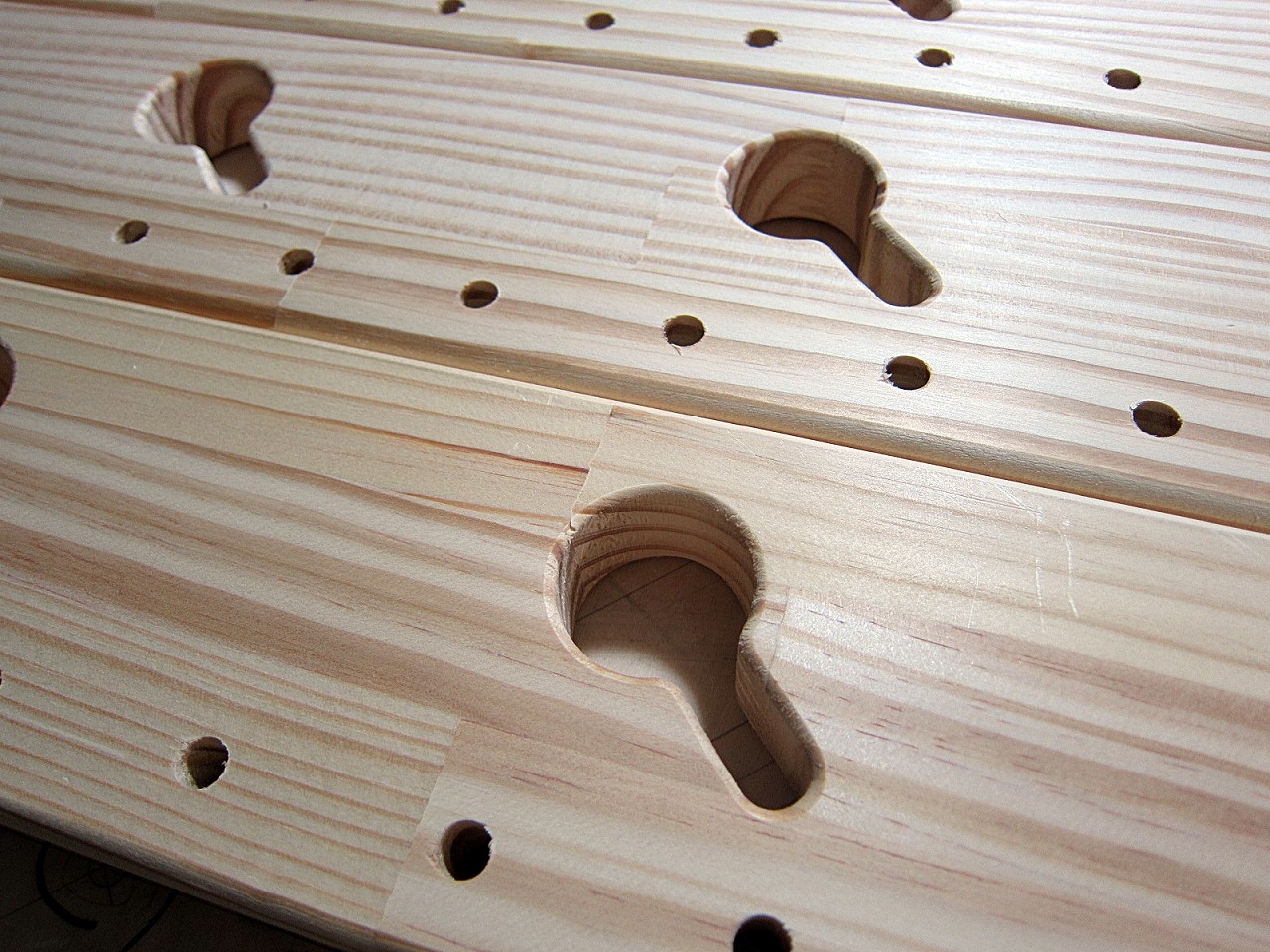

丸棒間隔が若干広くなるので、テンプレートをずらしながら一箇所毎にくり貫いていきます。

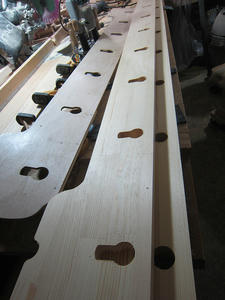

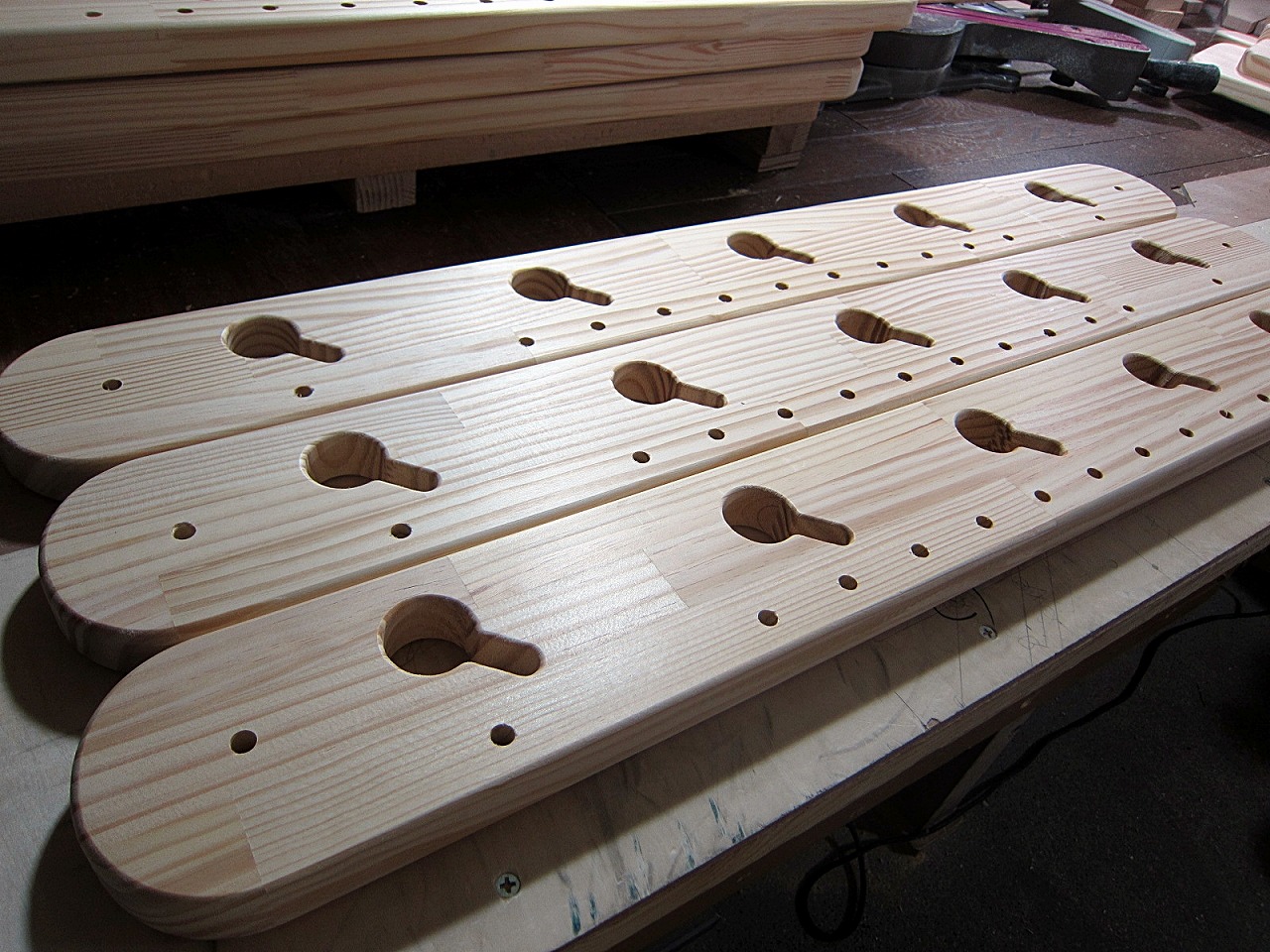

くり貫き直後です（梁２枚）

面取りを行い、仕上げます。

次は幼児用握り棒セットの側板。こちらも２３００ｍｍの長さです。

同様に面取り処理とサンディングで仕上げます。

丸棒本数は２８ｍｍが９本。２０ｍｍが１３本です。

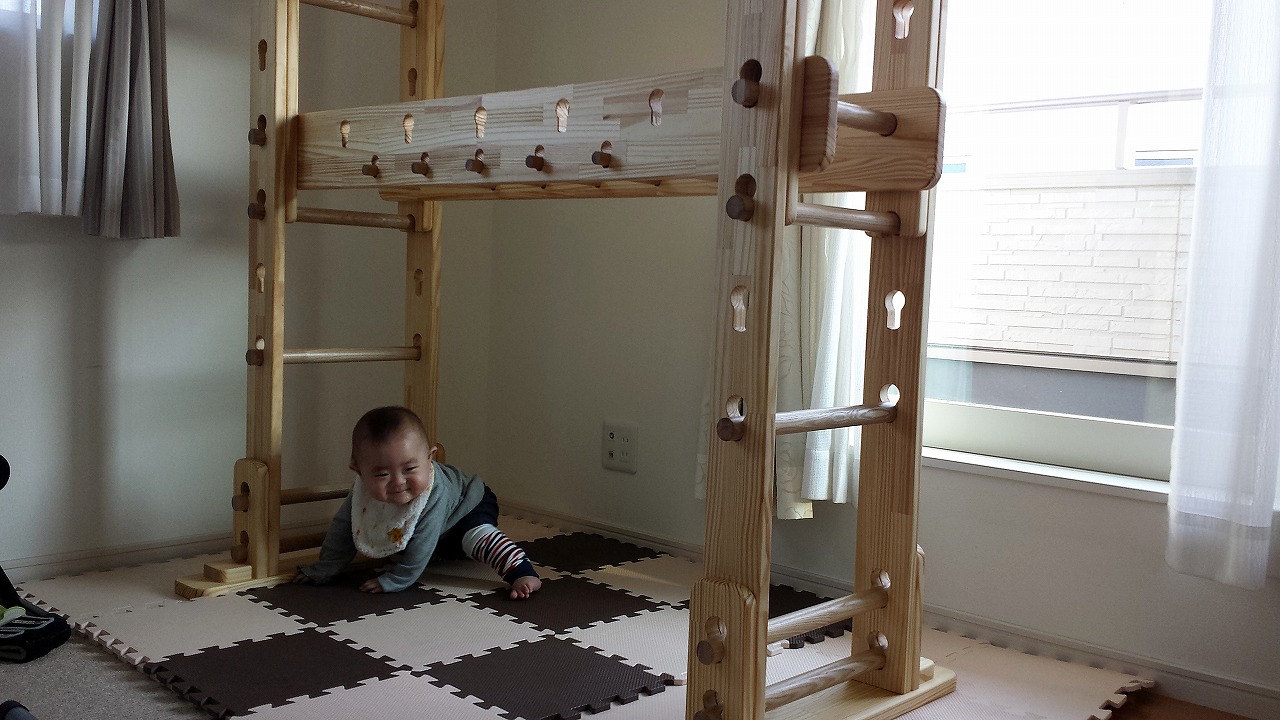

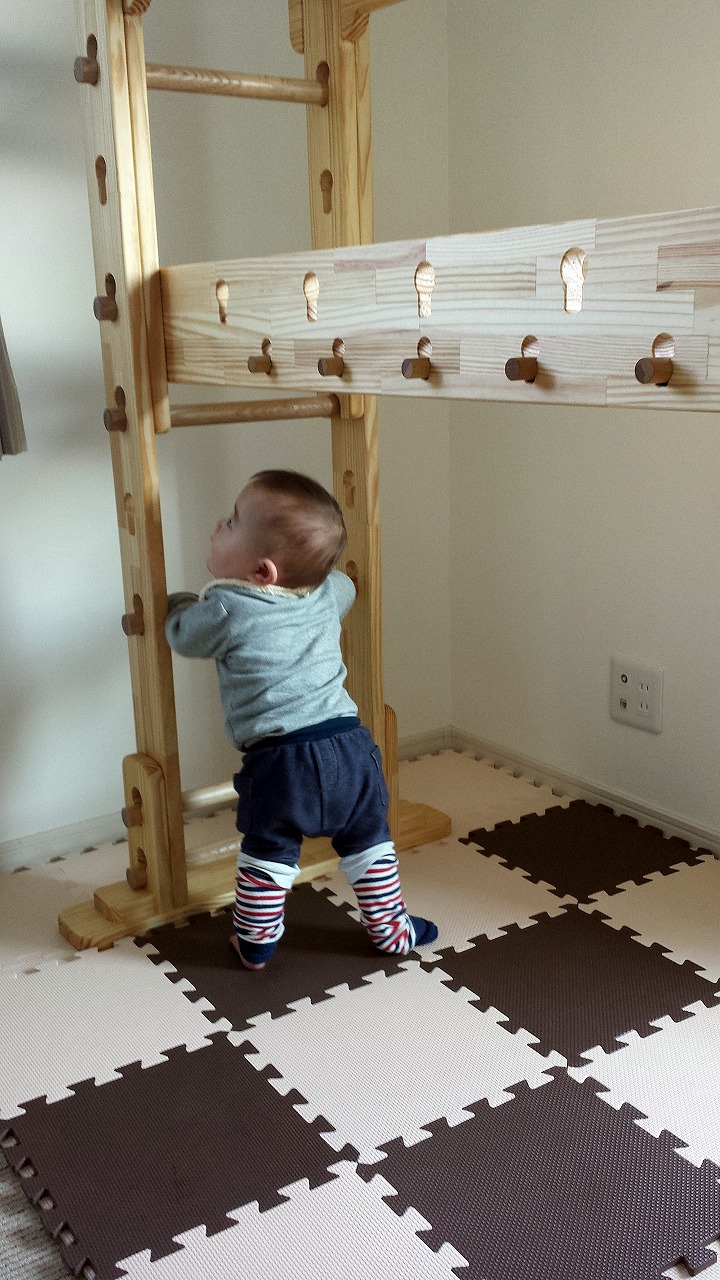

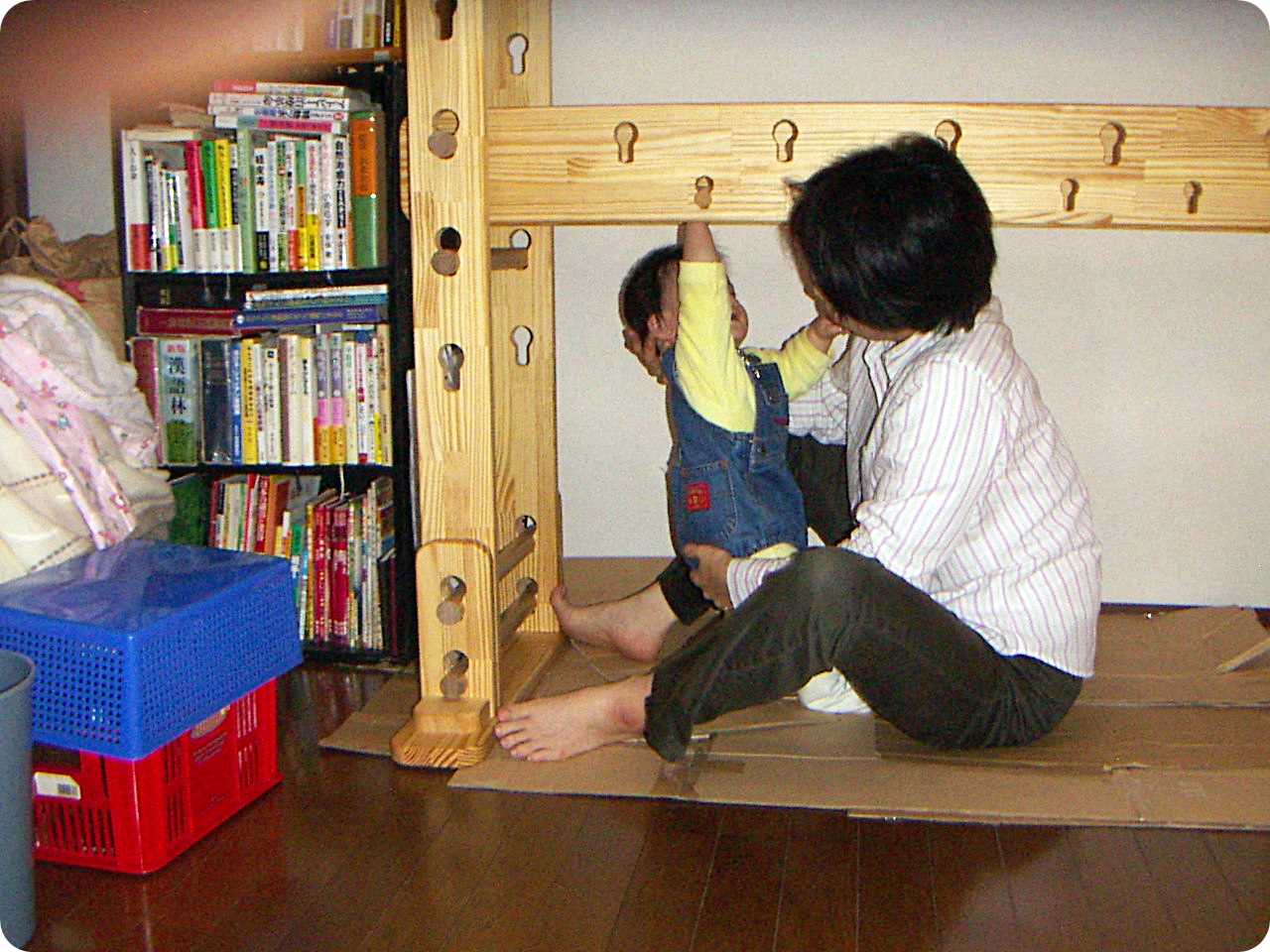

No.20 ツインズ♪♪

愛知県のF.Yさまがとても可愛い写真を送って下さいました。
ありがとうございました。

本日１０ヶ月になったツインズとお母さんです。何ともいえない可愛さです。裸足です。
腕力も十分で、これからが楽しみですね。お子様達の成長に思う存分役立ててください。

★どんぐりを持ったリス★

【どんぐりを持ったぷっくりしたリス】というブックエンドのオーダーです。
絵に描くのは簡単だが、くり貫くと若干イメージが違ってきます。難しい・・。

部品はこれだけ。表面を滑らかに仕上げます。

ディスプレイ絵本棚の下段にセットして完成です。仕上げは天然蜜蝋ＷＡＸ。

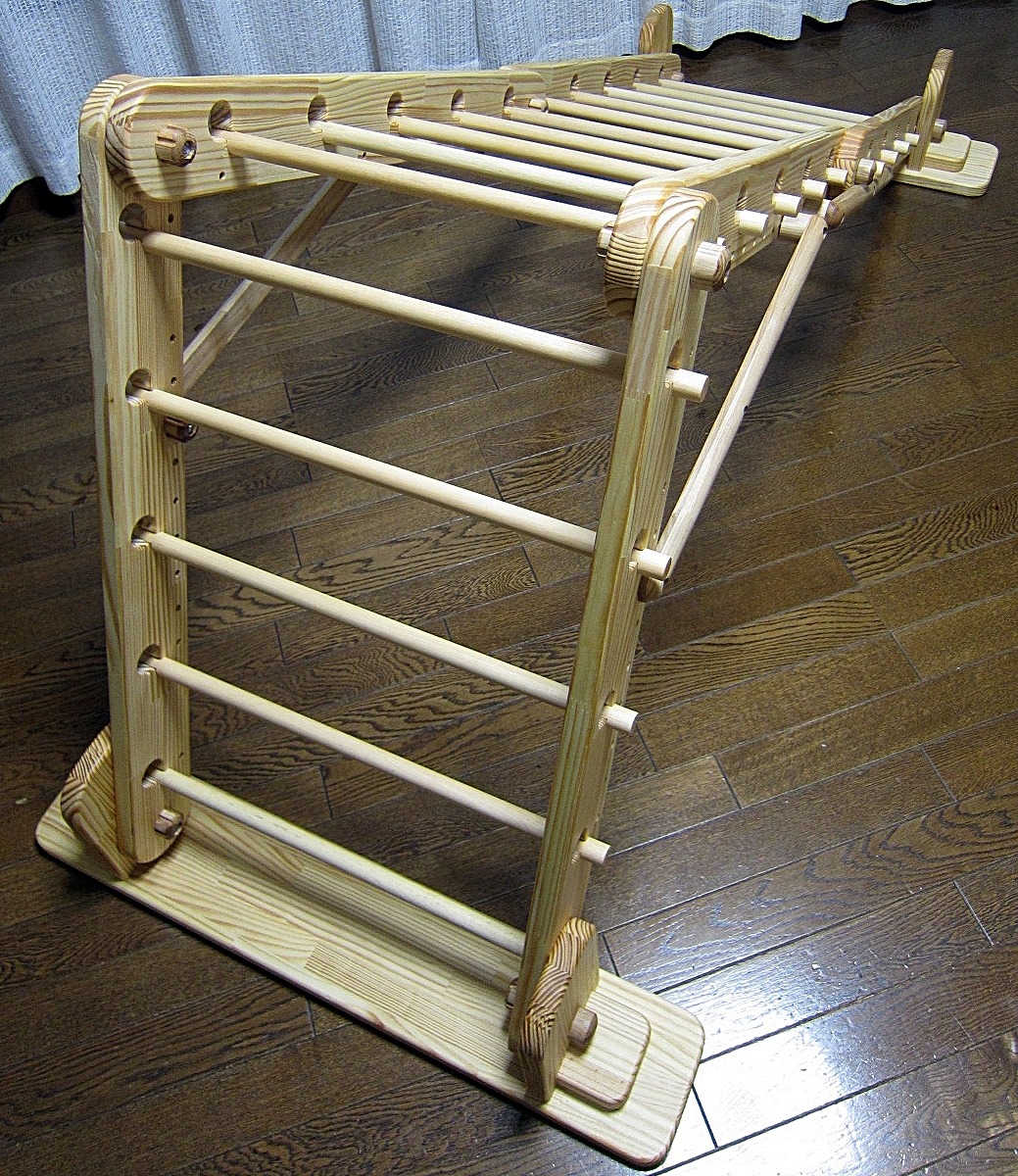

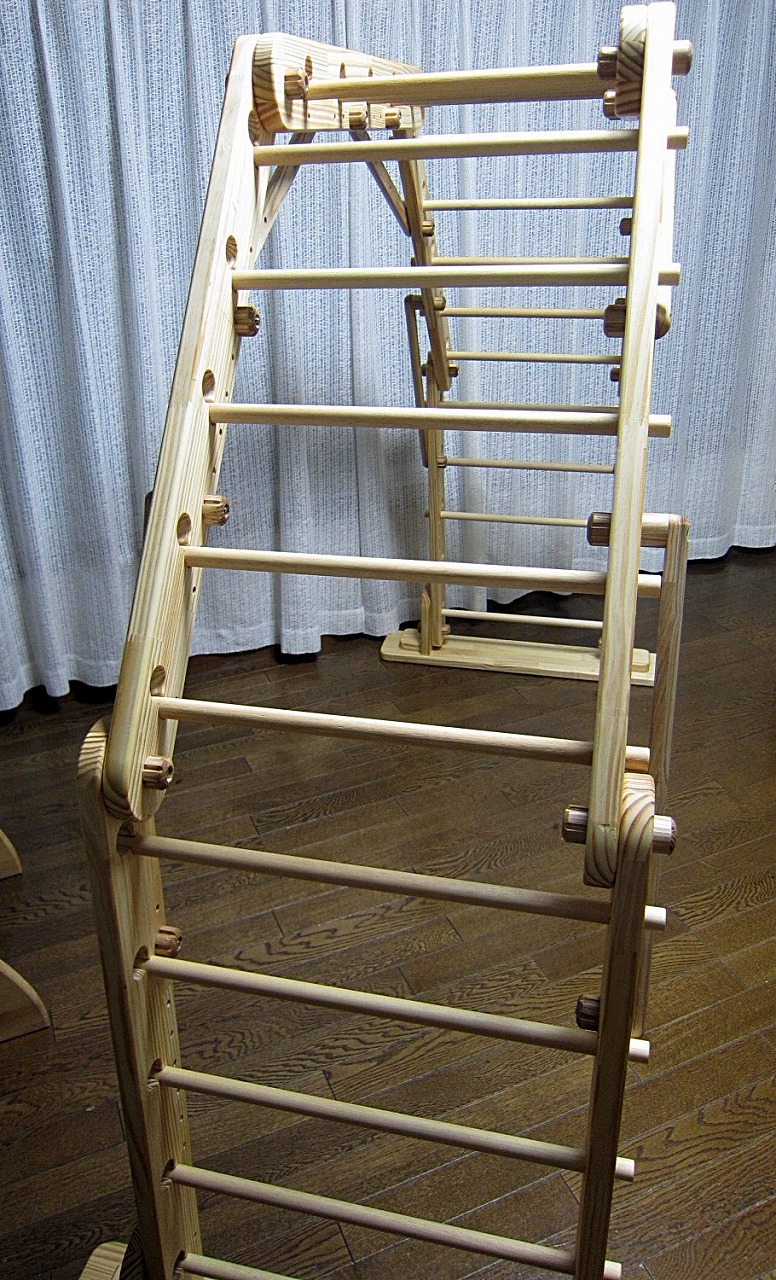

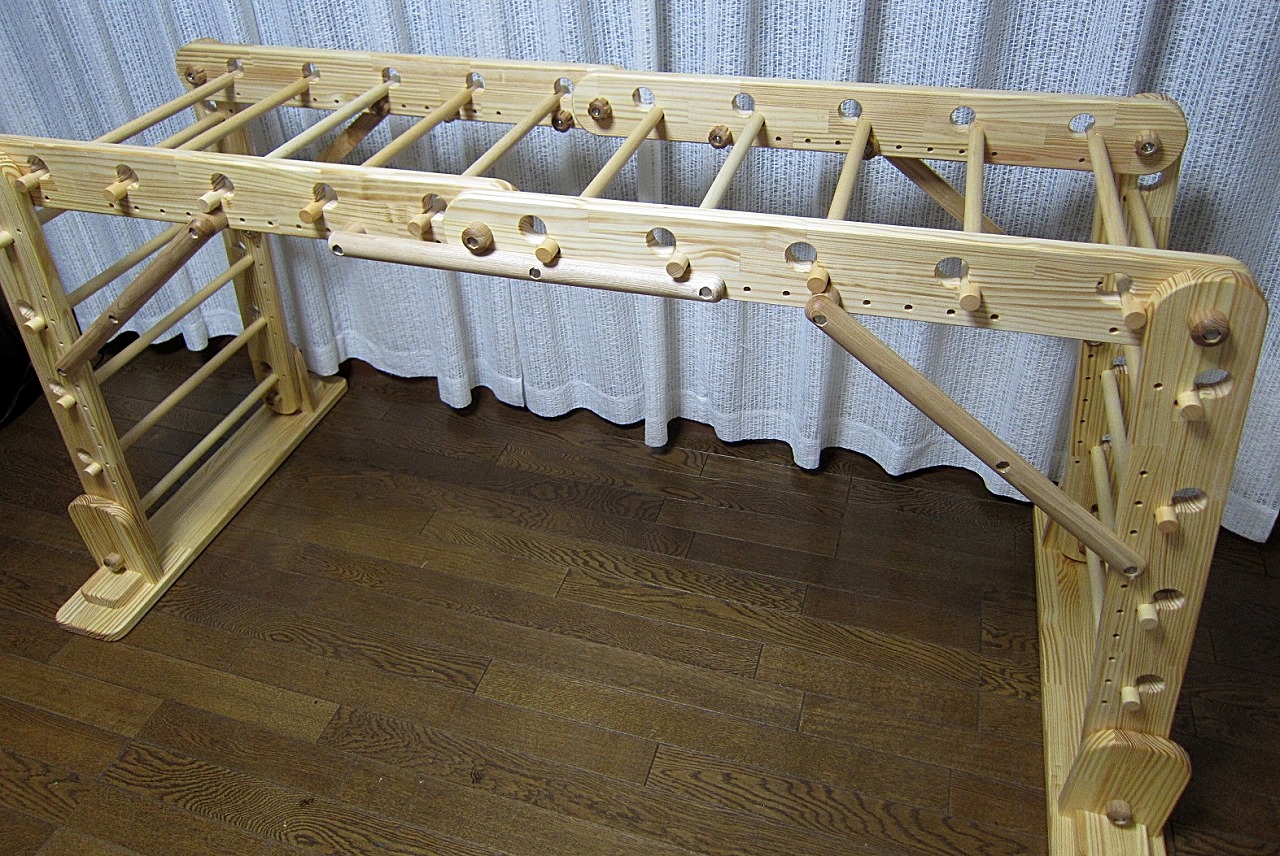

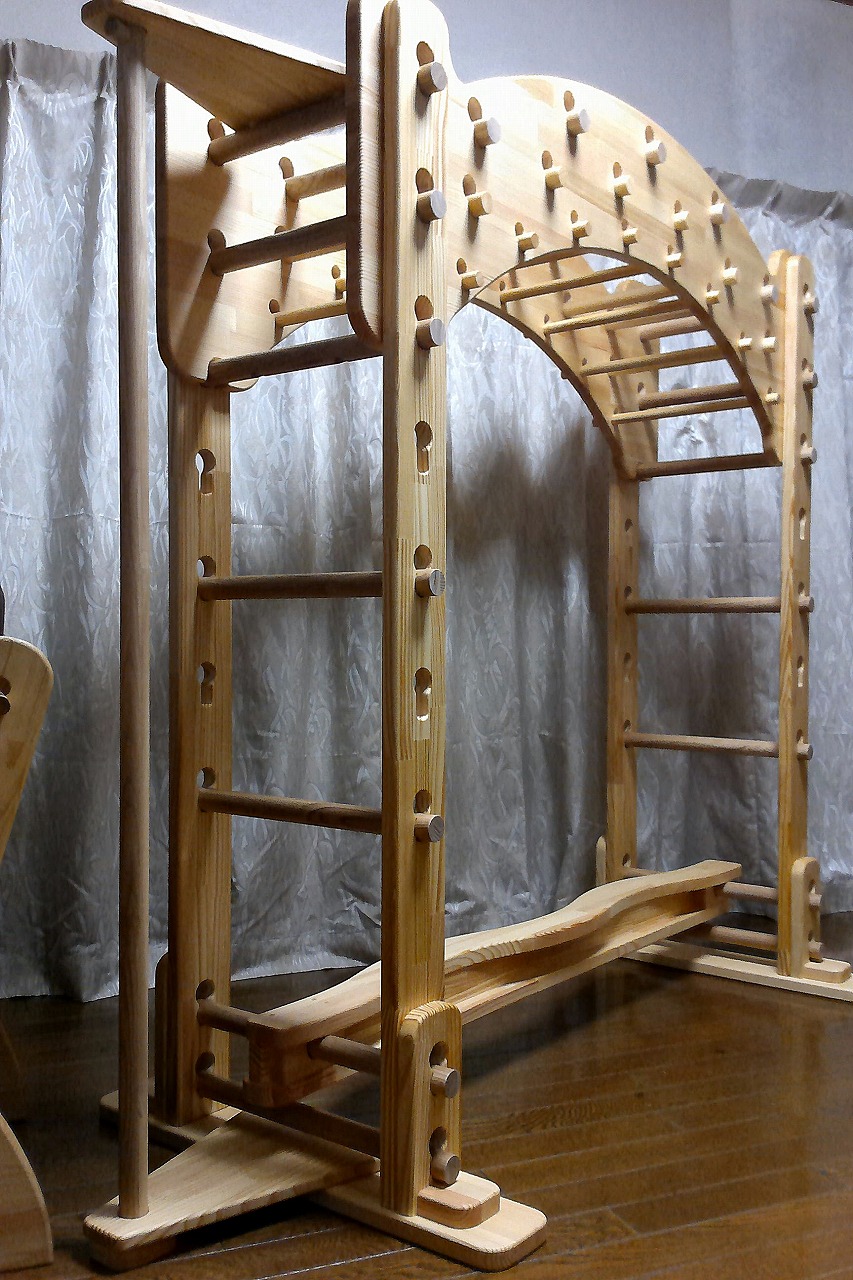

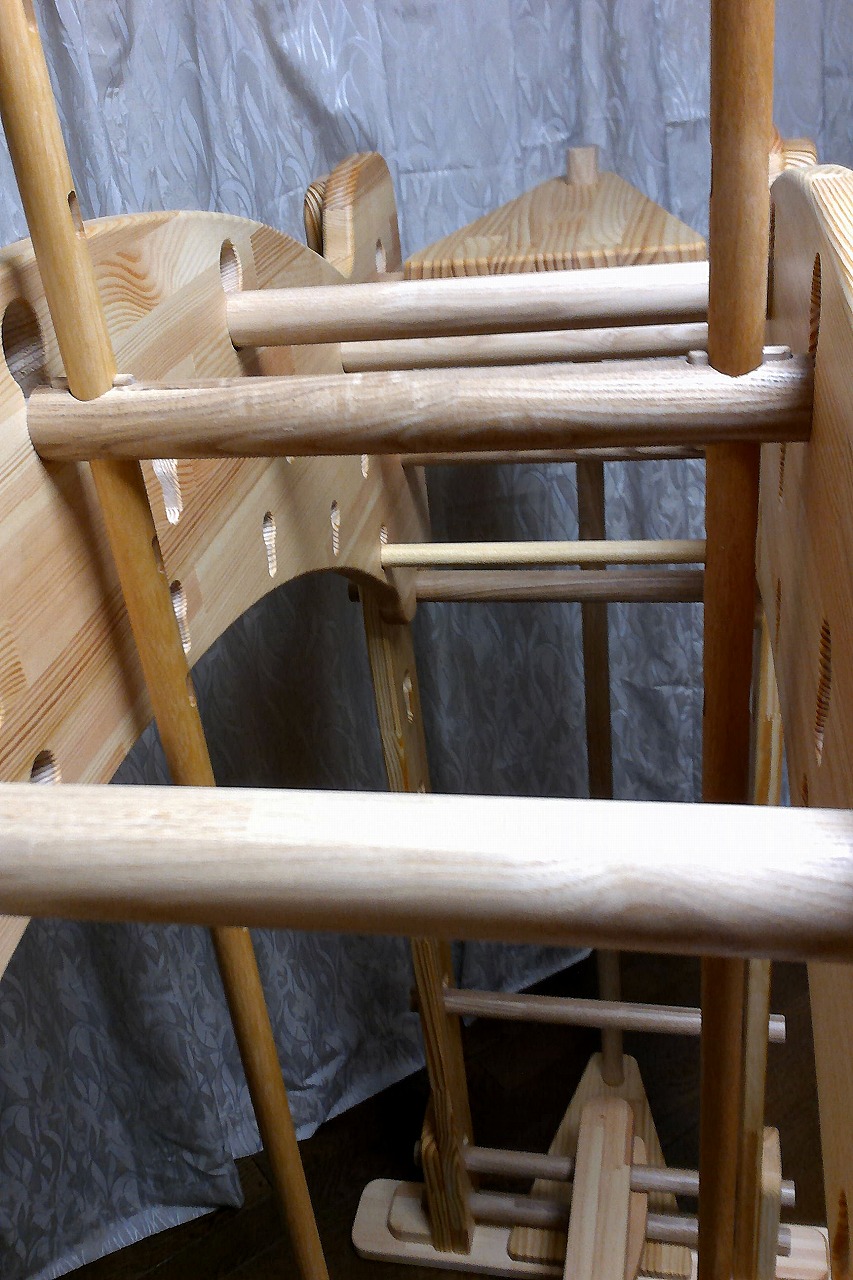

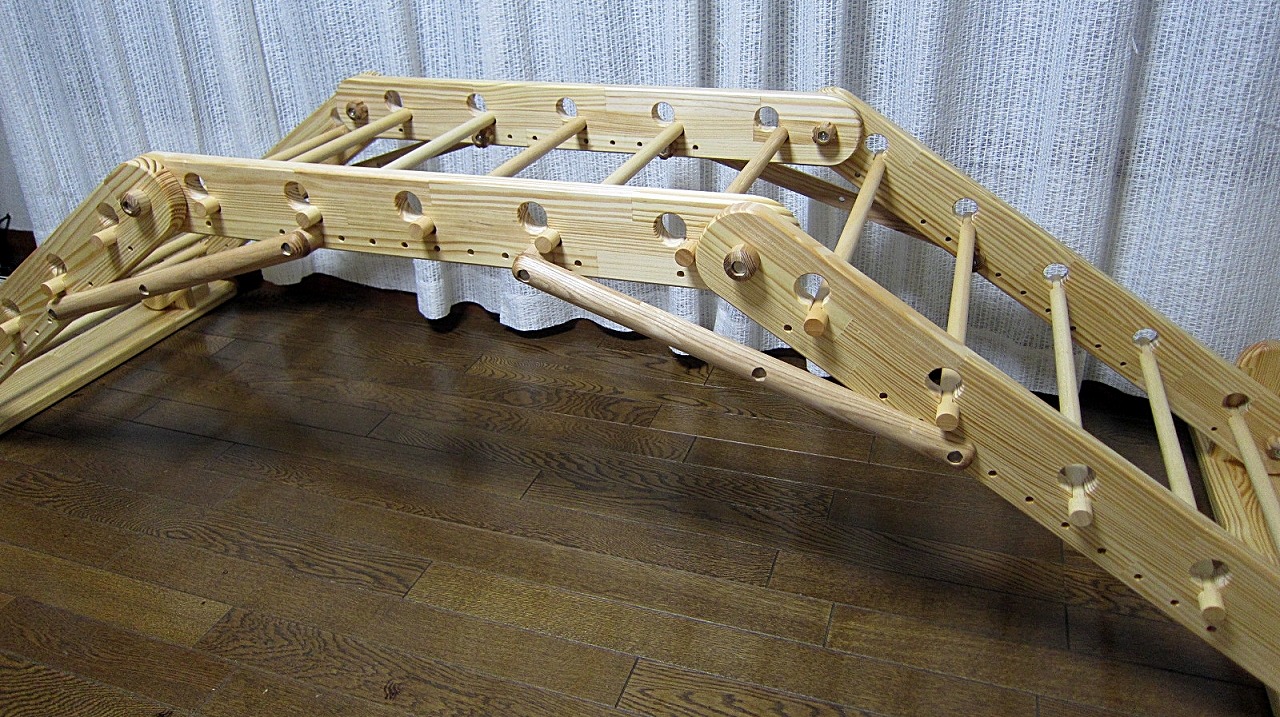

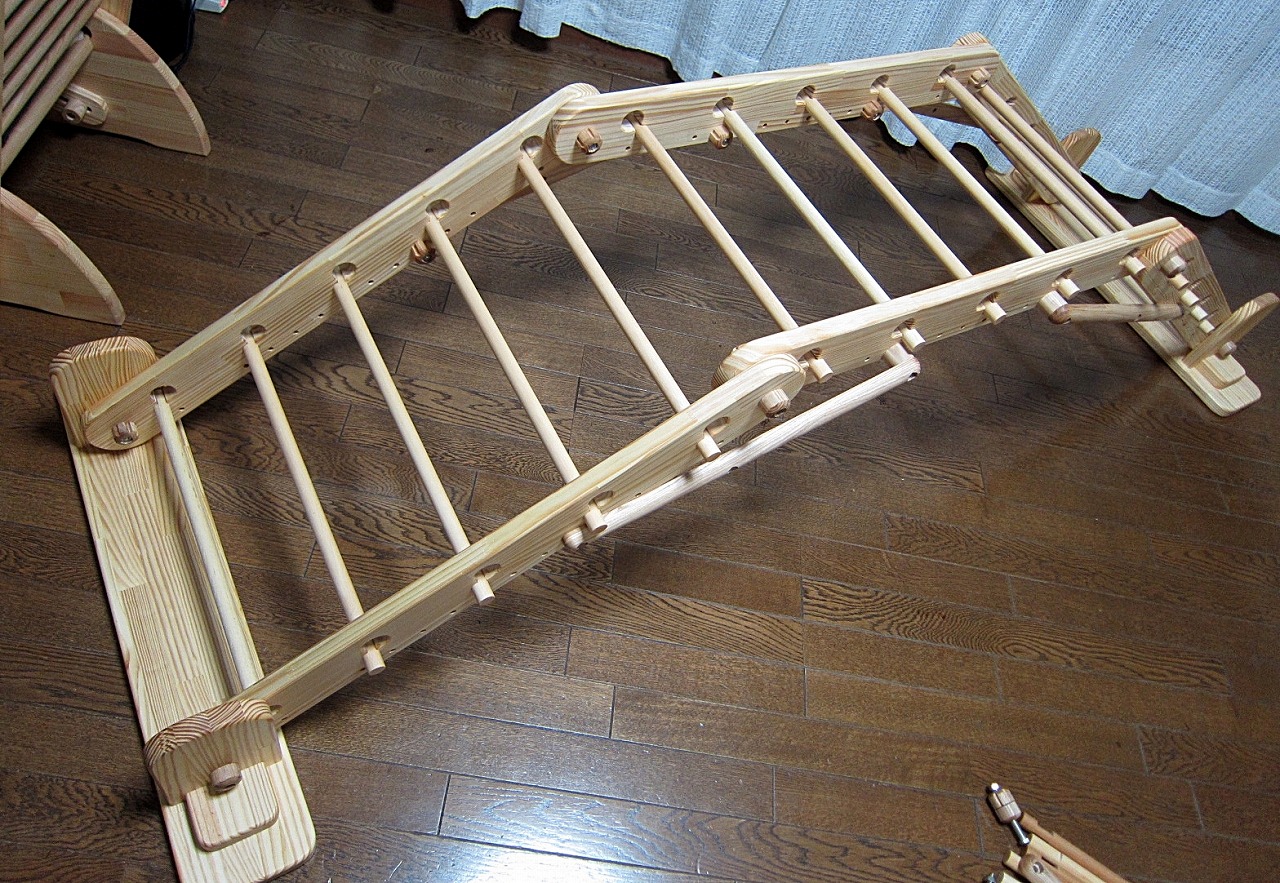

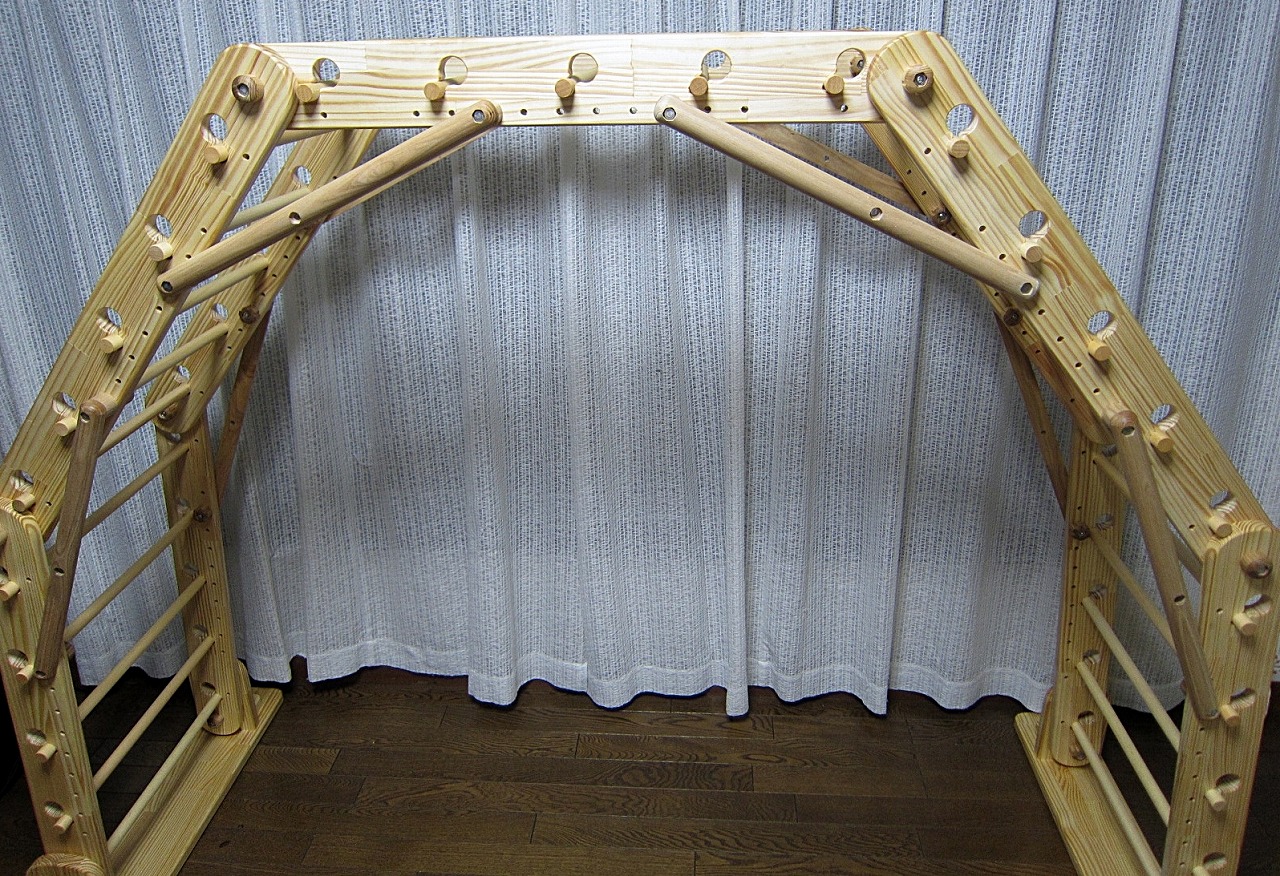

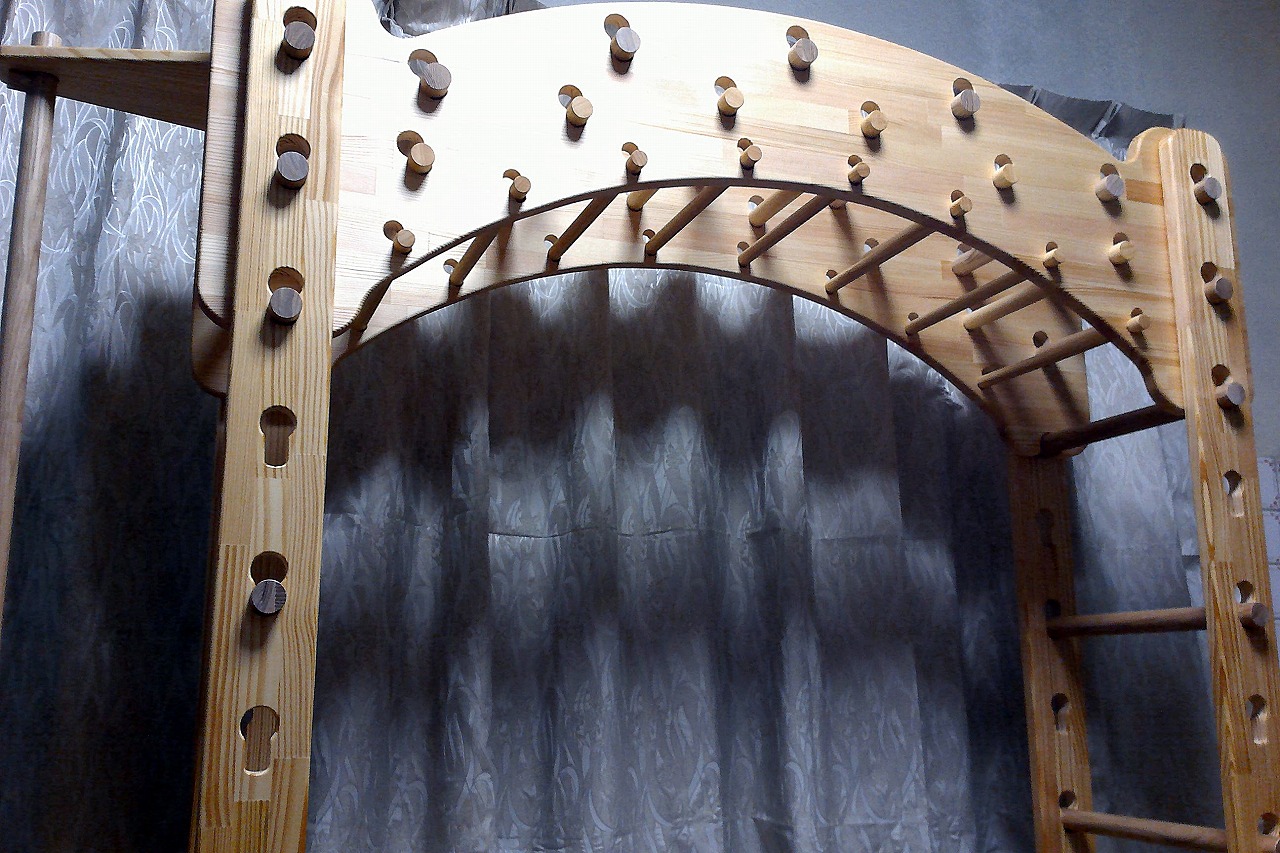

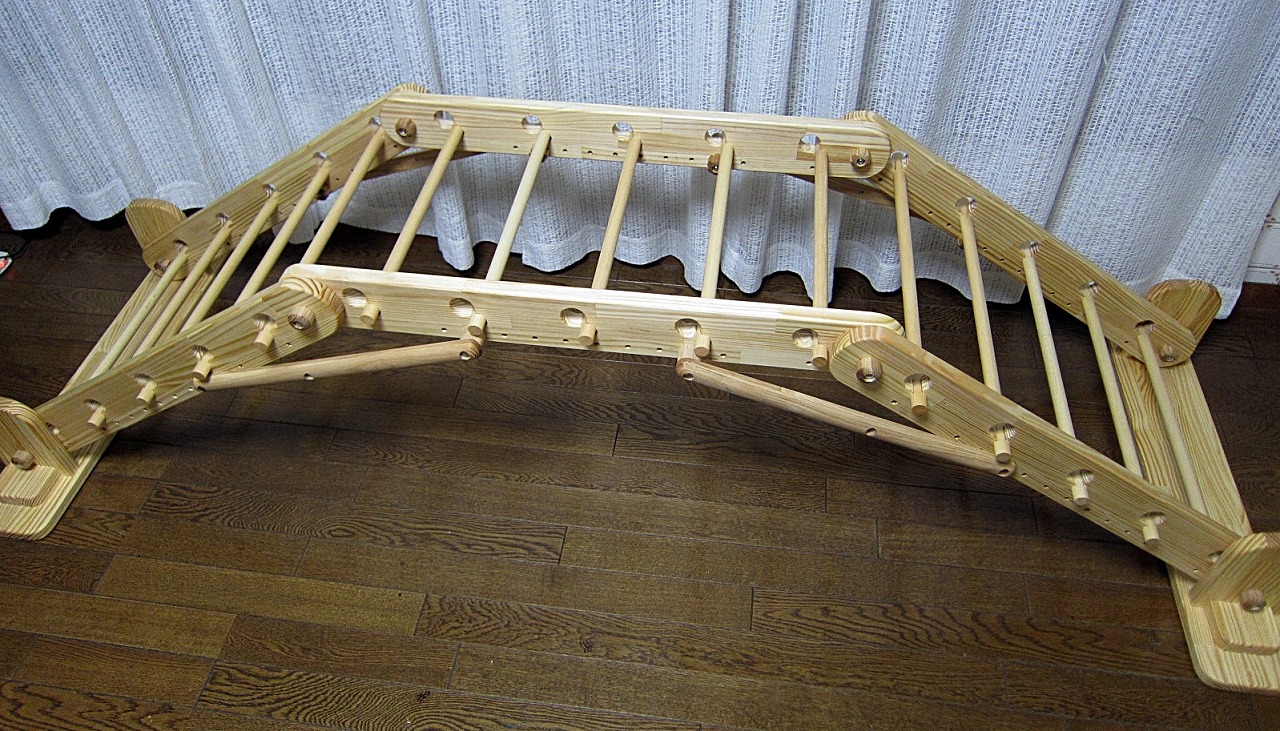

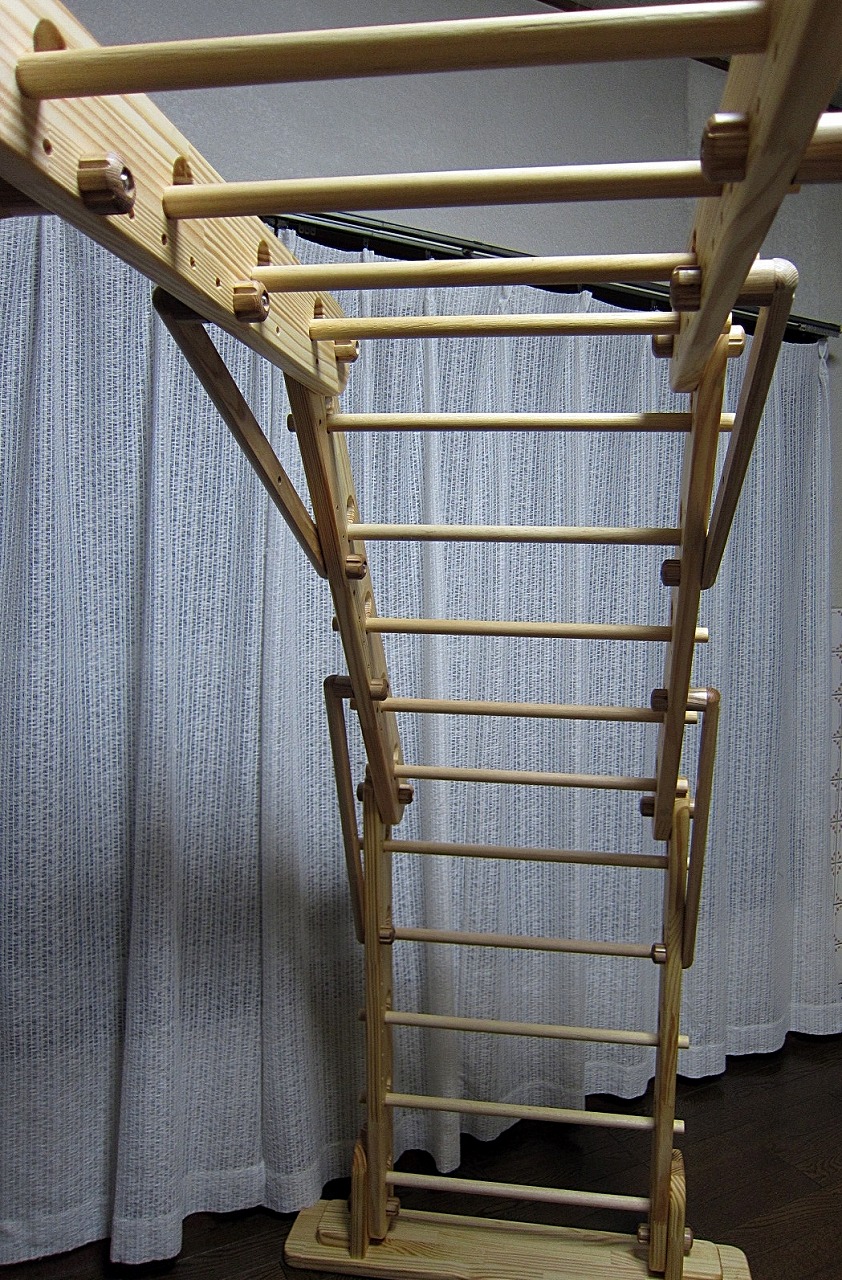

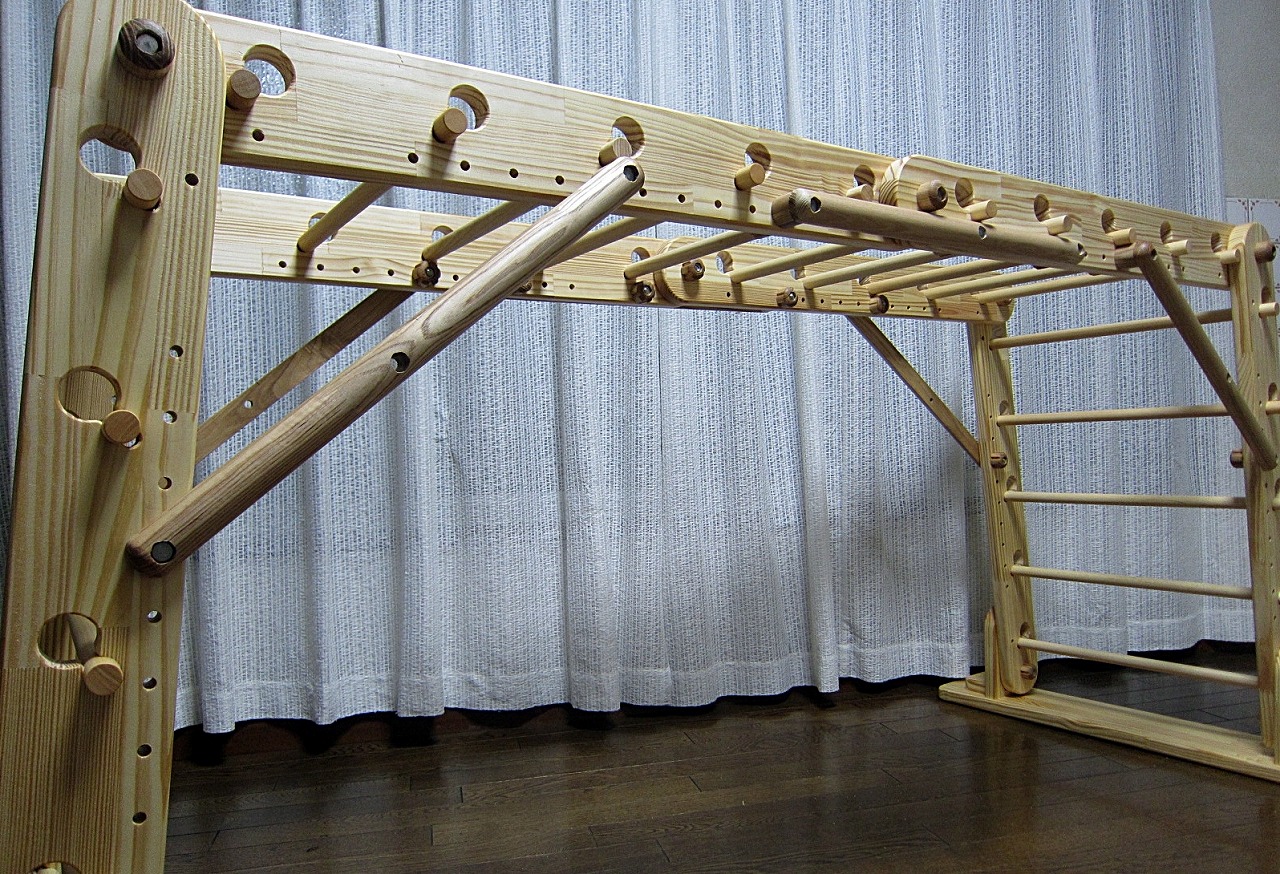

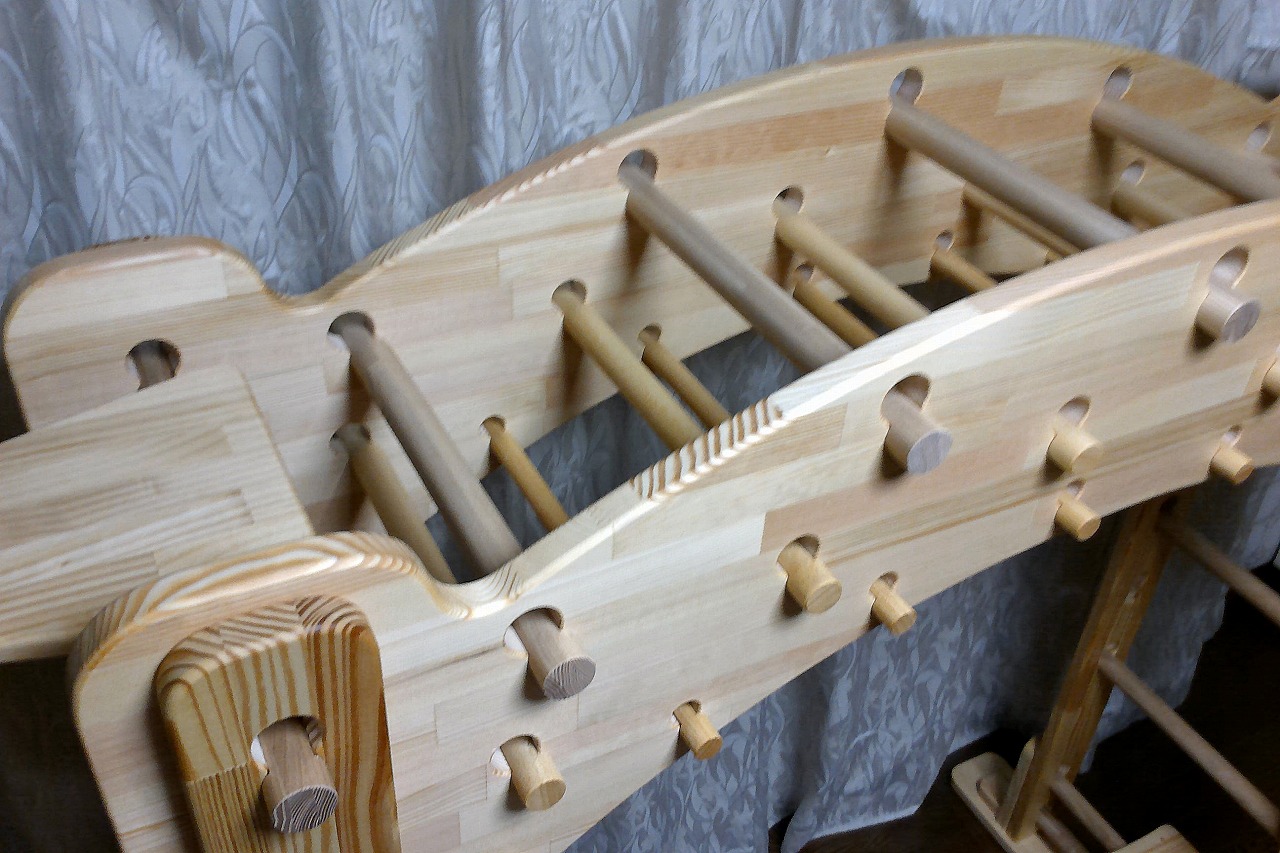

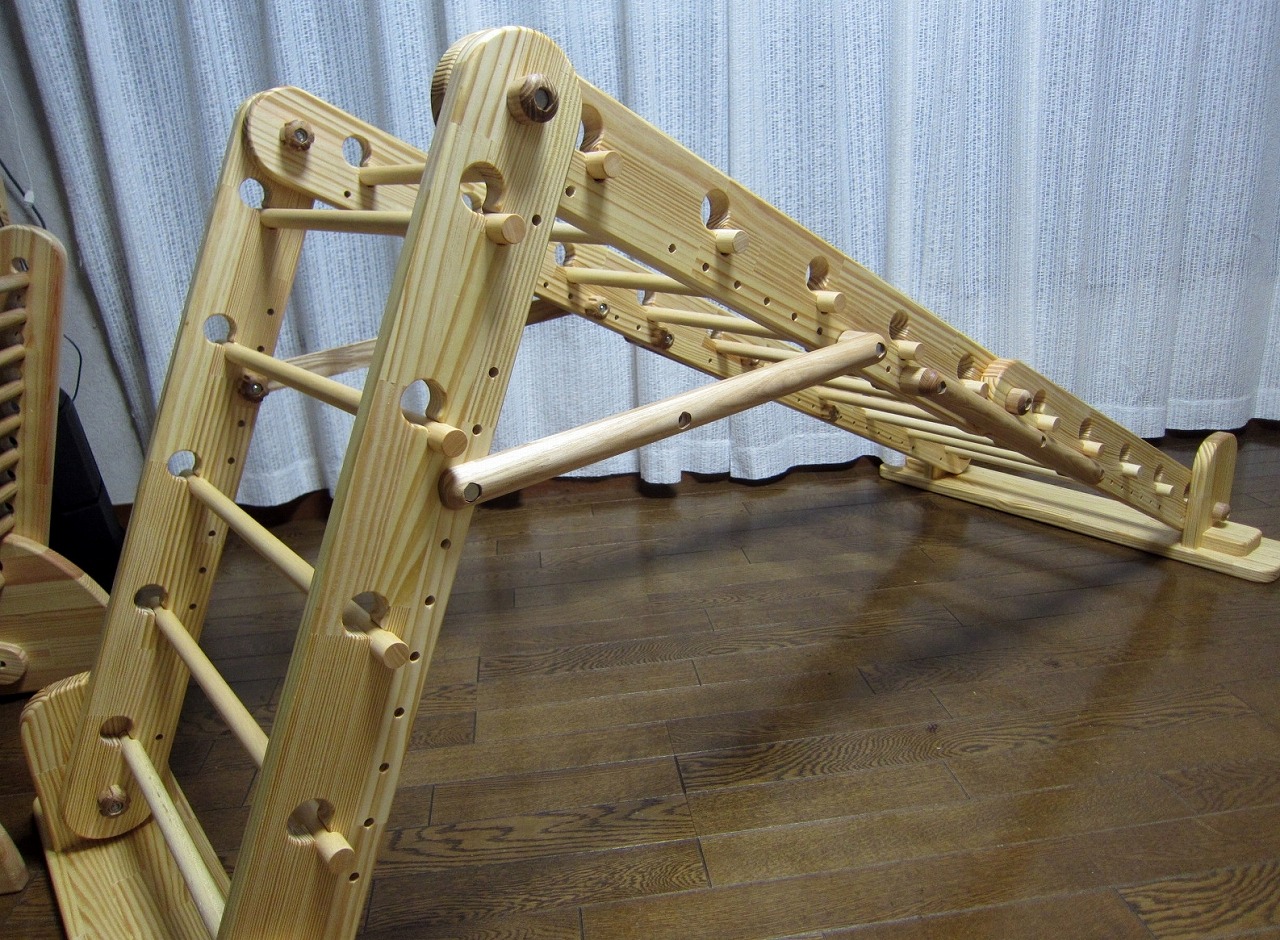

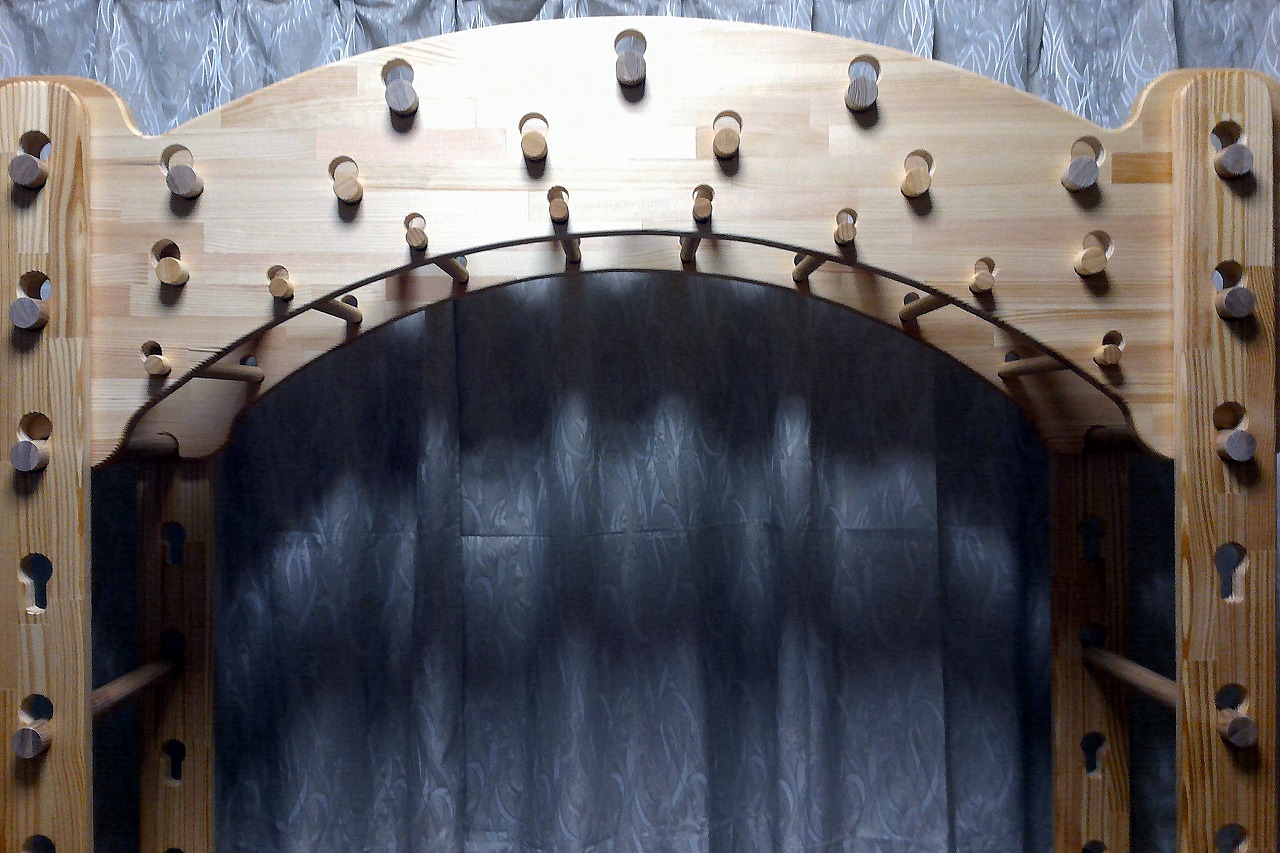

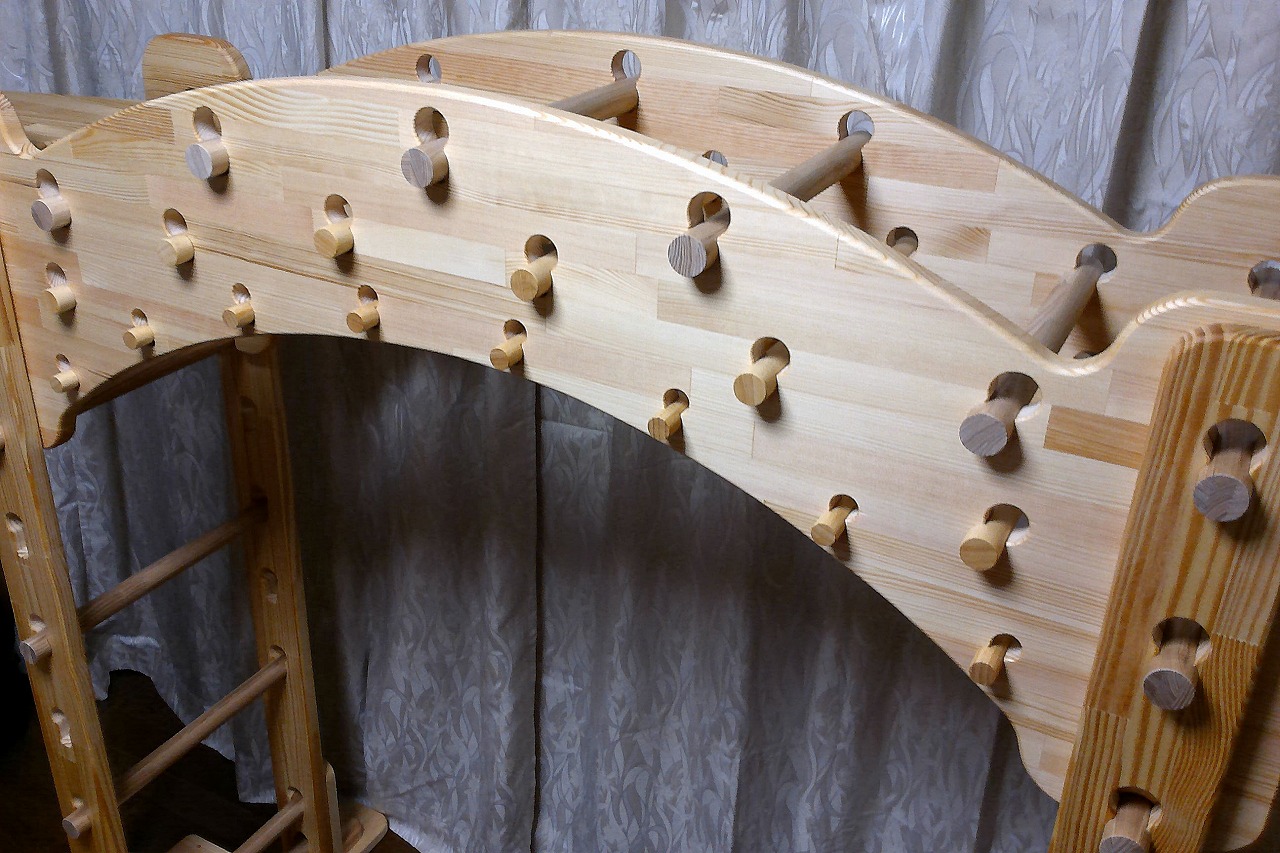

ブリッジうんていの製作

製作予定に入っていたブリッジうんていです。イメージが固まるまで２ヶ月程掛かりました。
当初は半円形に近いデザインでしたが、高さ調整に問題があり、この形に落ち着きました。

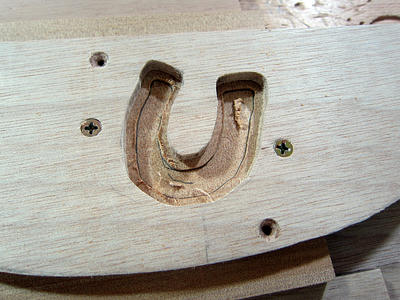

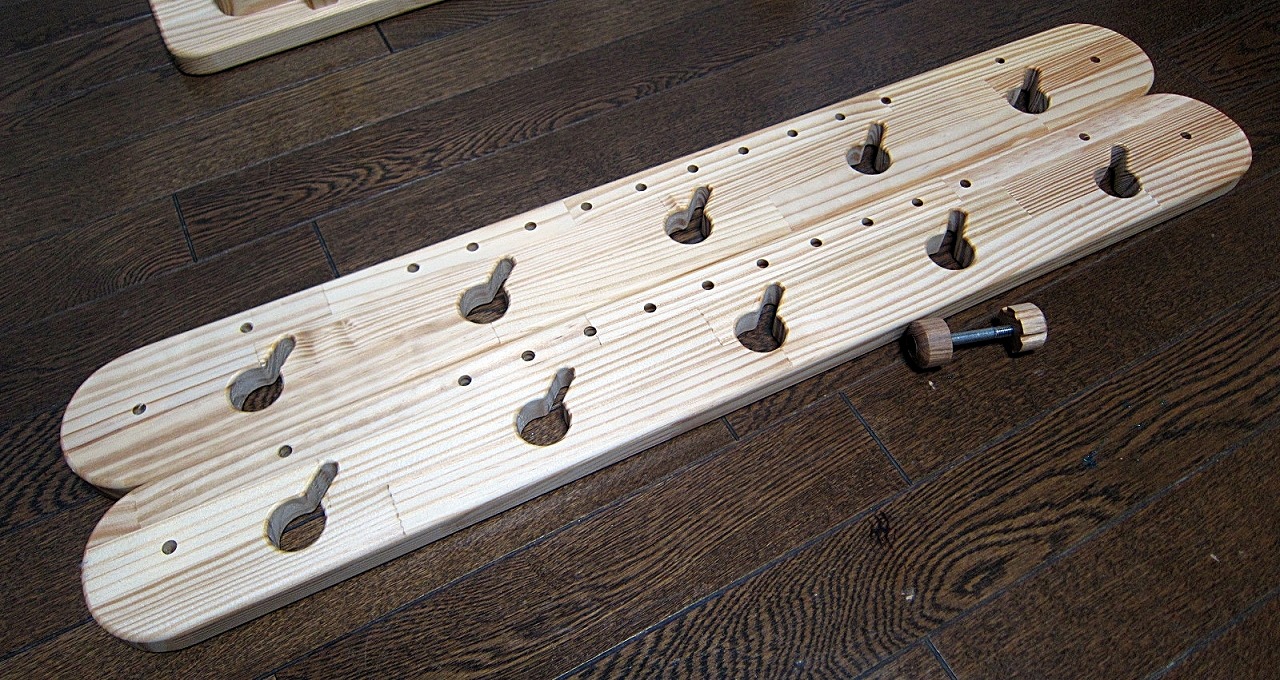

例によってベニヤで作ったテンプレートでくり貫いていきます。

このテンプレートがないと、とても仕事にはなりません。うんてい１台よりも価値があります。握り棒は（３２ｍｍ×６本）２８ｍｍ×７本（２０ｍｍ×１０本）構成。

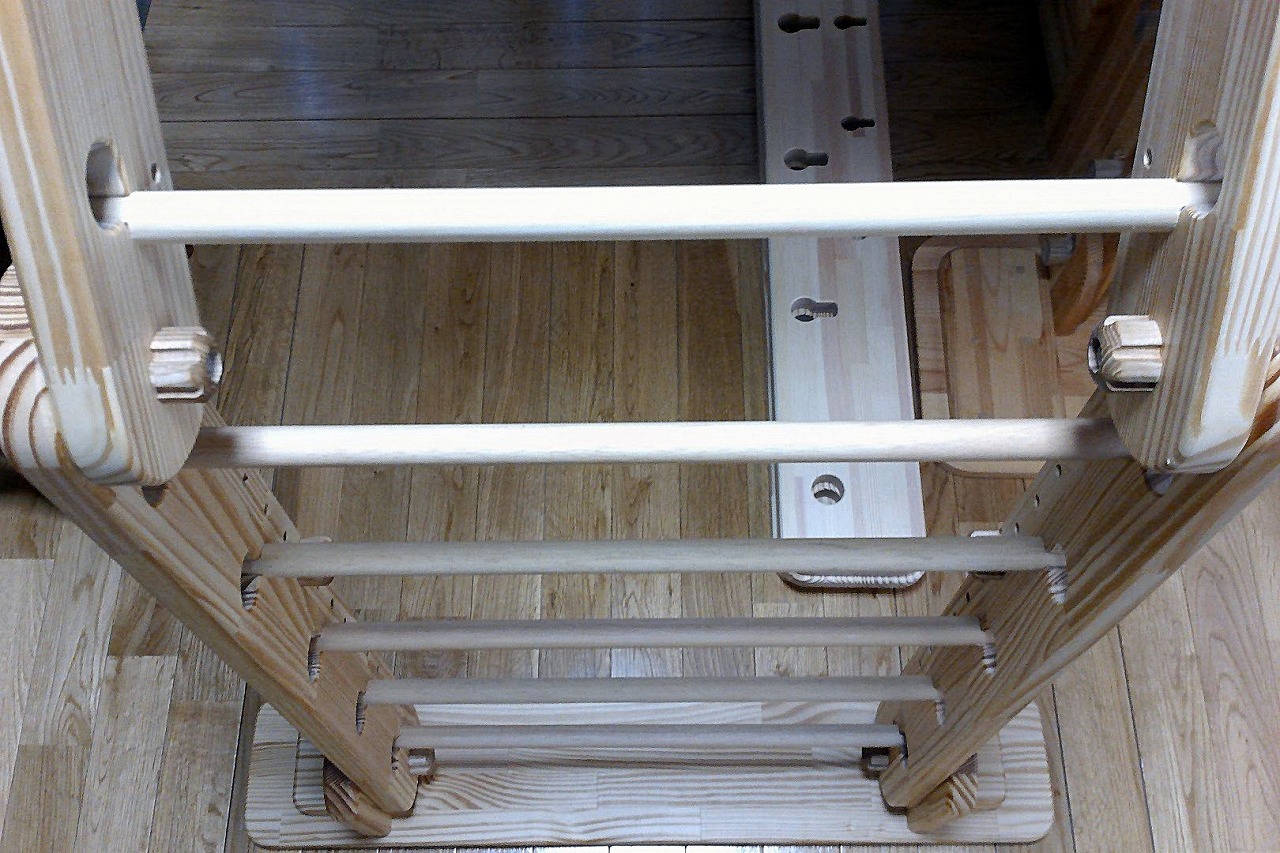

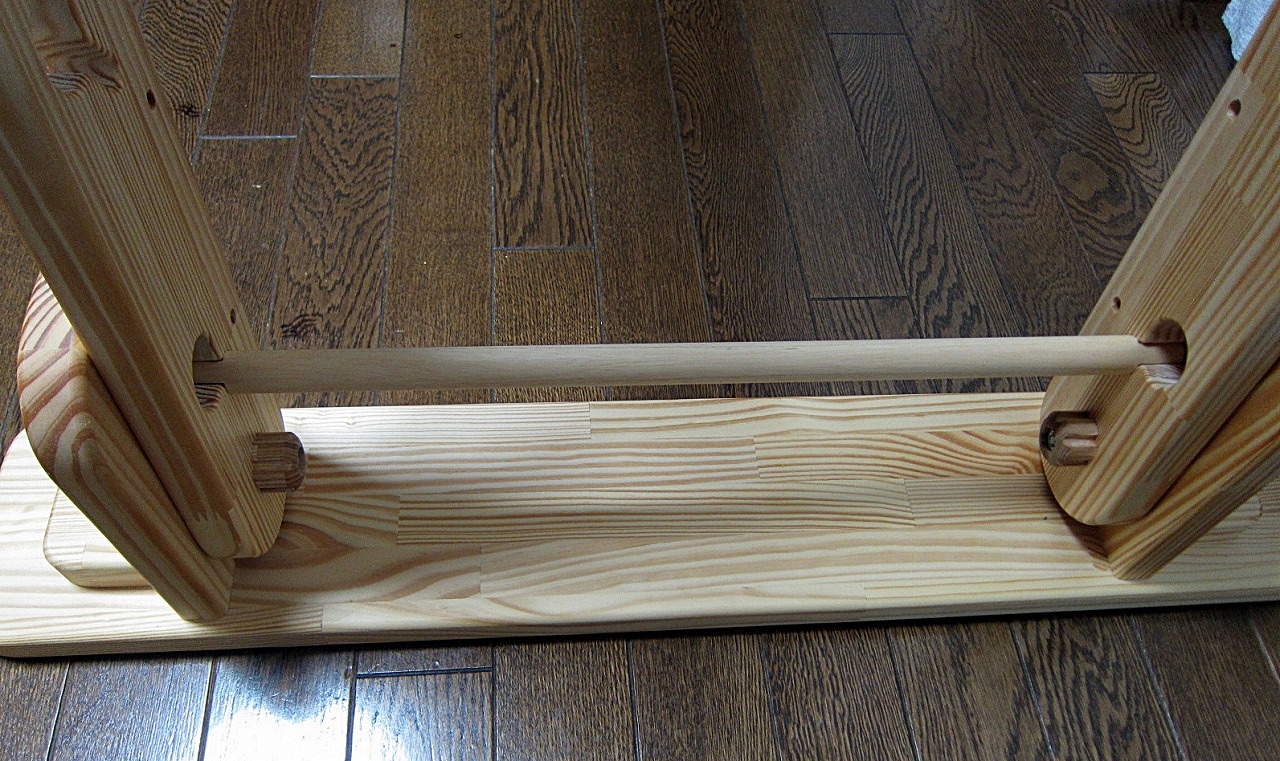

いきなり組み立てます。柱や土台はオーダーうんていのものです。互換性があり、選択肢が増えました。丸棒を組み込んでいきます。

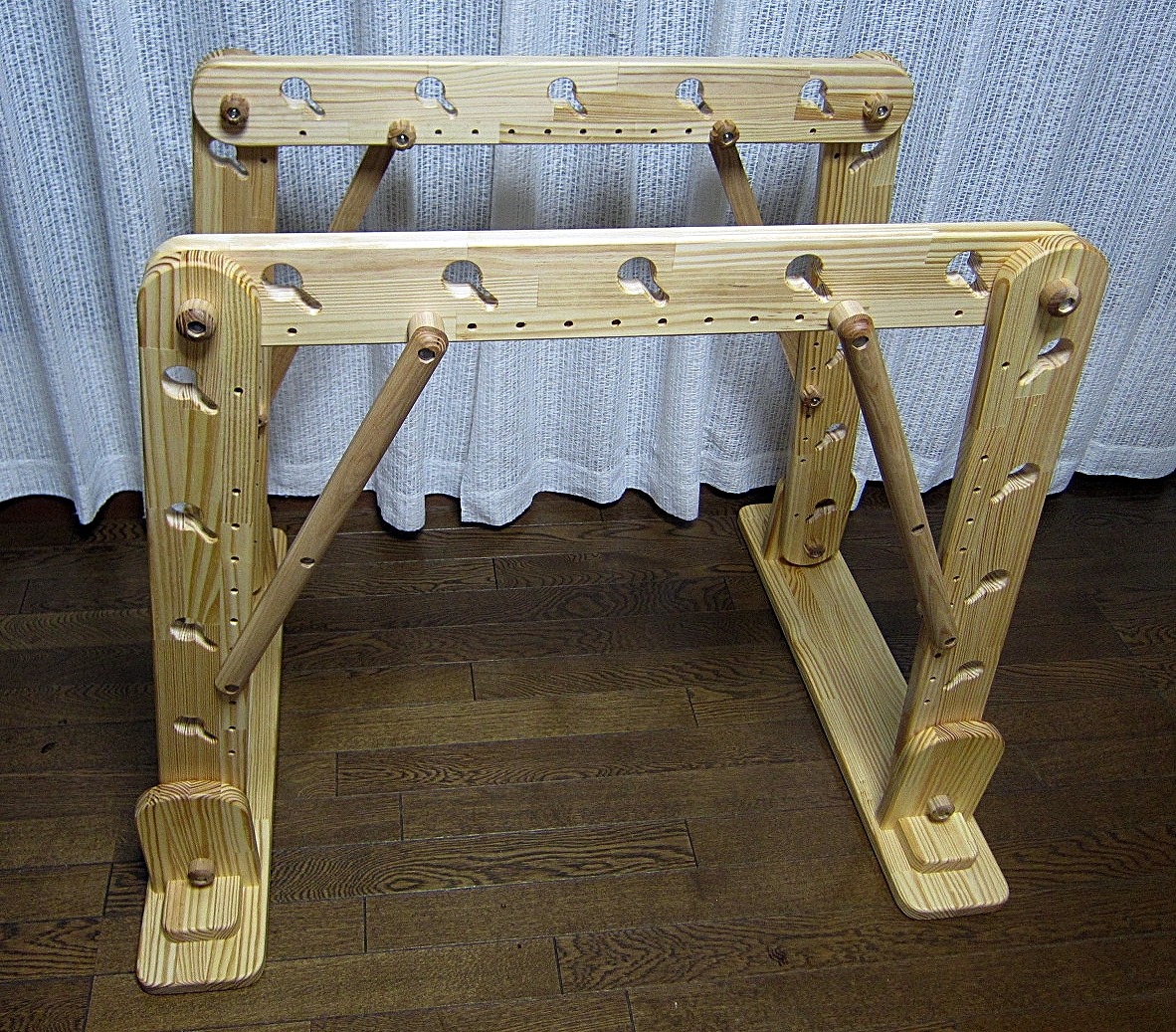

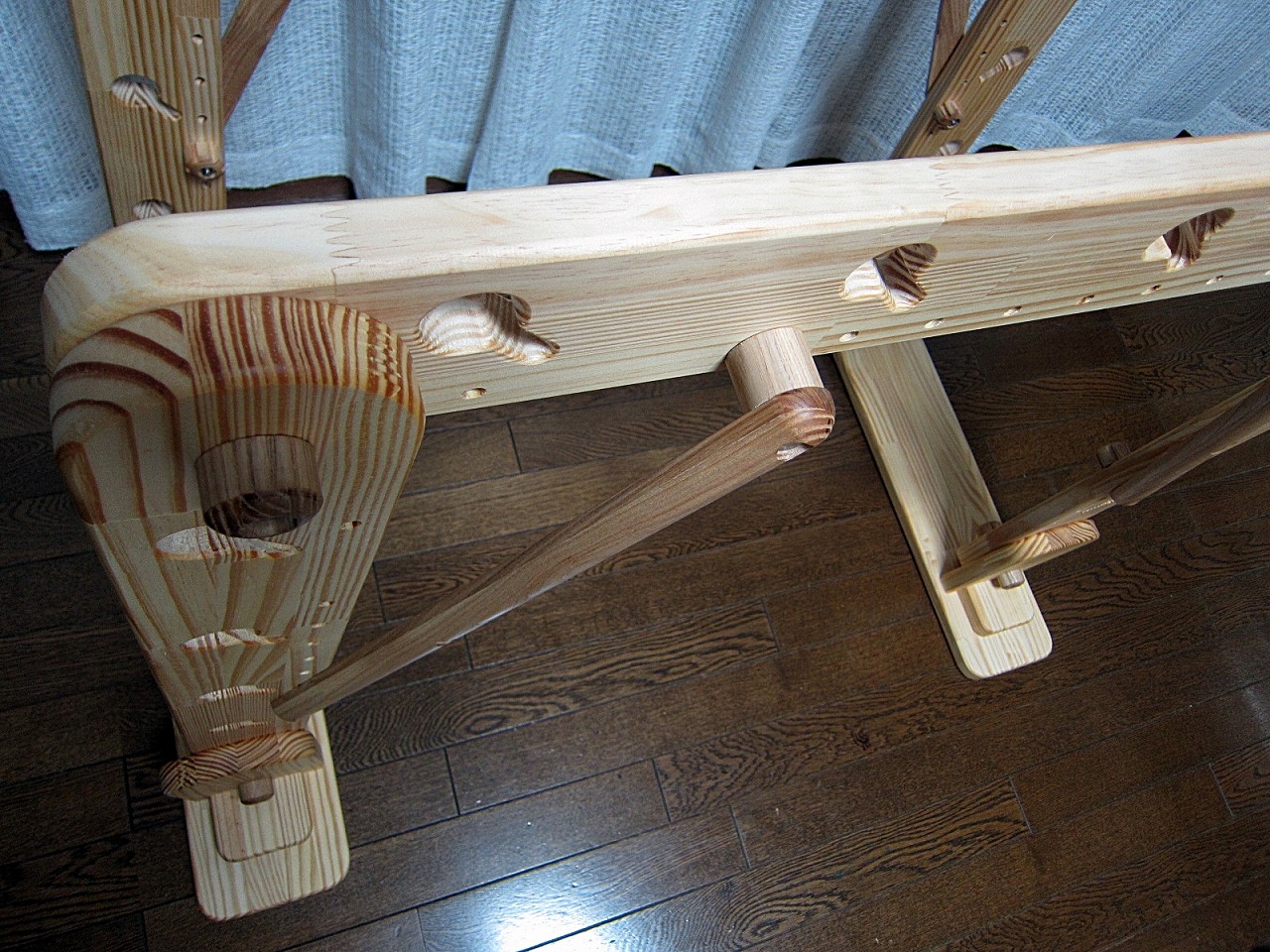

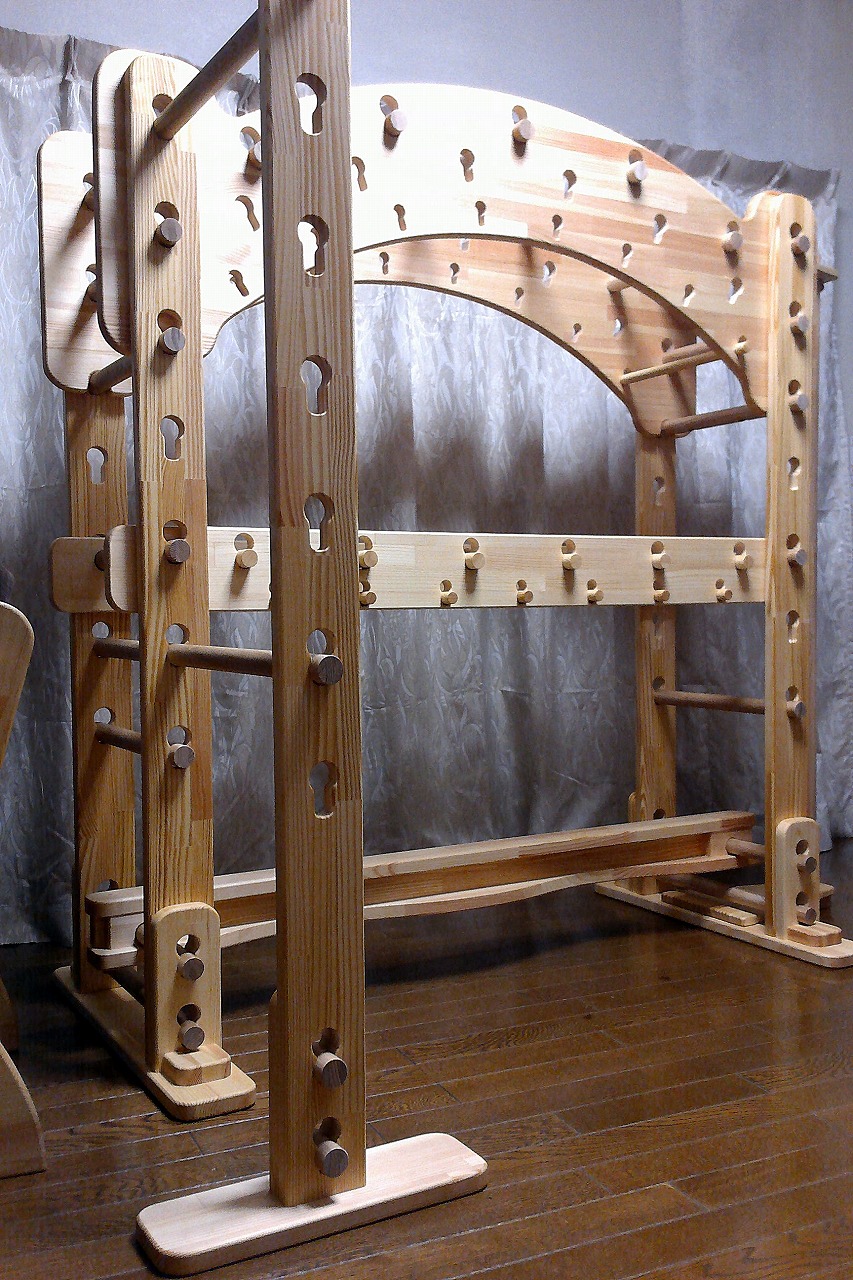

完成です。



標準の梁と幼児用握り棒セットが合体しました。子柱がなくなったため、組み立てがオーダーうんていよりも若干楽になりました。梁の高さを延長することは出来なくなりましたが、最大高さはオーダーうんていの標準以上になっています。

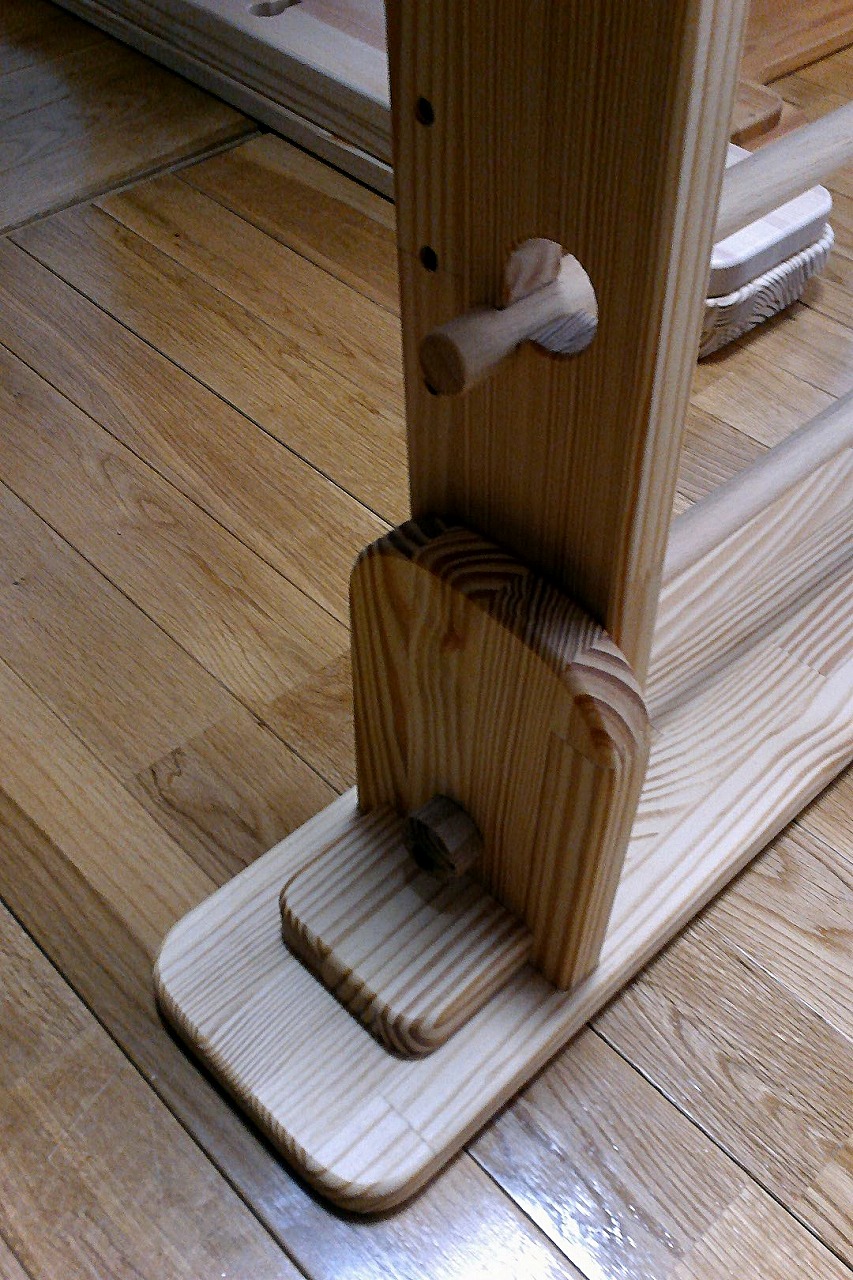

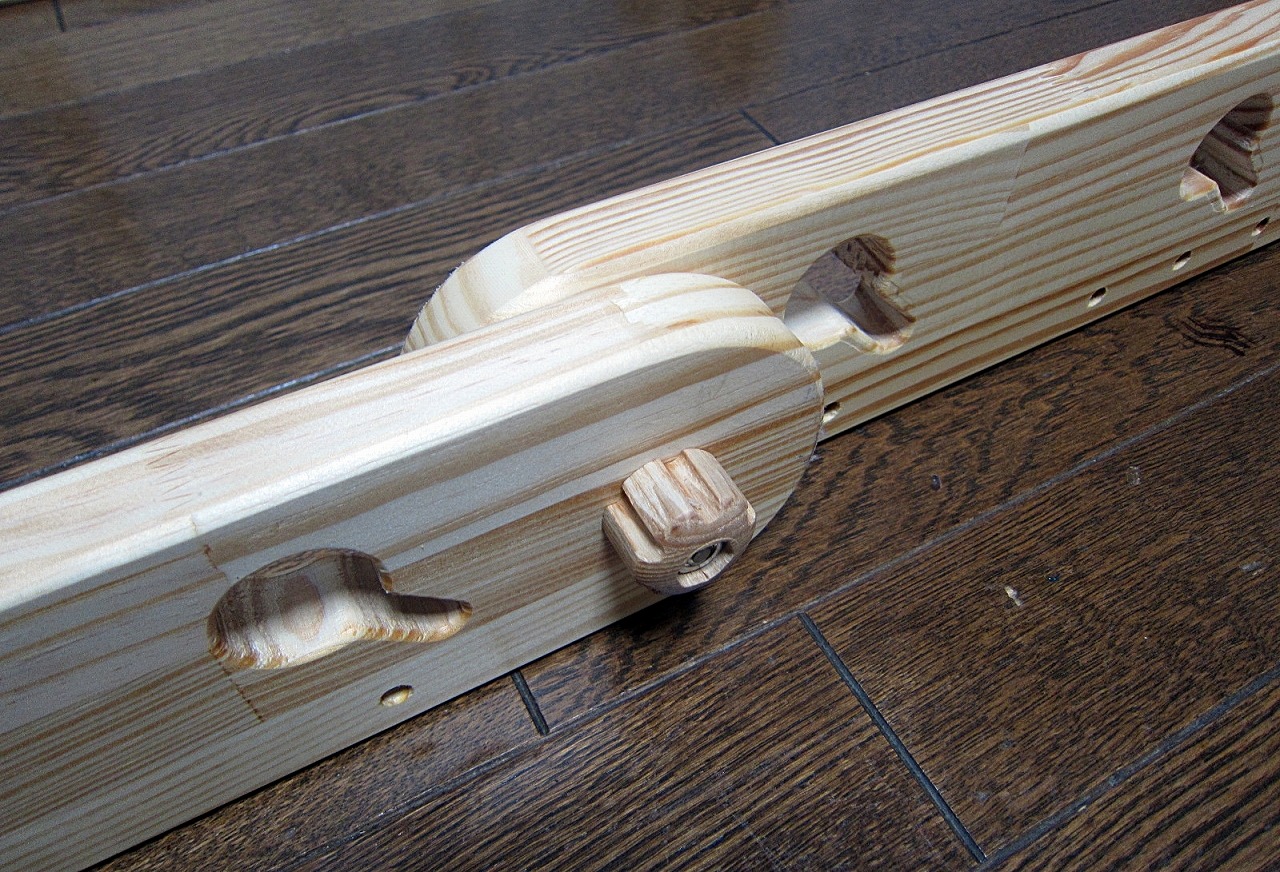

高さ調整は全５段階。１８０ｍｍ毎に調整可能です。
【丸棒毎の頂点位置の調整範囲】
・３２ｍｍ　１０３０～１７５０mm
・２８ｍｍ　９６０～１６８０ｍｍ
・２０ｍｍ　８９０～１６１０ｍｍ

No.19 ♪○○まこと君と新プチ○○♪

熊本県在住のＴ．Ｔ様からとても良い写真が届きました。ありがとうございました。

新プチうんていの写真は初めてとなります。

２歳児のまこと君。握り棒を必死で掴んだ表情が良いですね。楽しそうですね♪♪

こういう写真をいただくと疲れも吹っ飛びます。

No.18 また来ました！！オーダーうんてい写真！！

東京のY.T様がうんてい写真を送ってくださいました。ありがとうございました。
男の子二人ということで、今後数年間はうんていが大活躍してくれることでしょう♫
設置スペースも余裕ですね。思いっきり使い倒してください。

No.17 久しぶりです！オーダーうんてい画像です♫

千葉のT.S様から写真が届きました。久しぶりのうんてい写真です。嬉♫

娘さんが３際ということで、幼児用は２８mmのみの構成です。

デザインも旦那様に好評のようで、更に嬉しいです♫

以上、９枚の連続写真でした。ありがとうございました。
来年は海外の新居からの写真が届きそうです。待ち遠しいっ！！

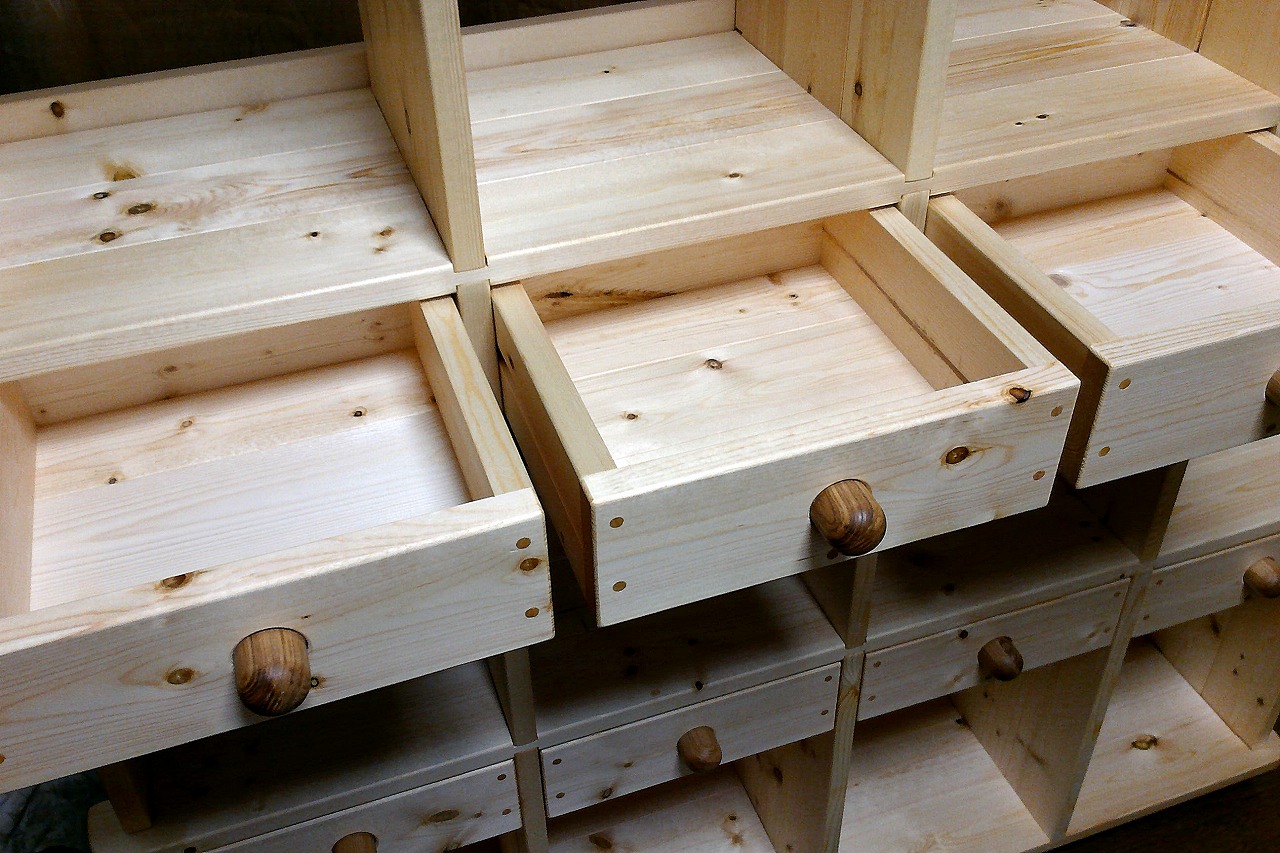

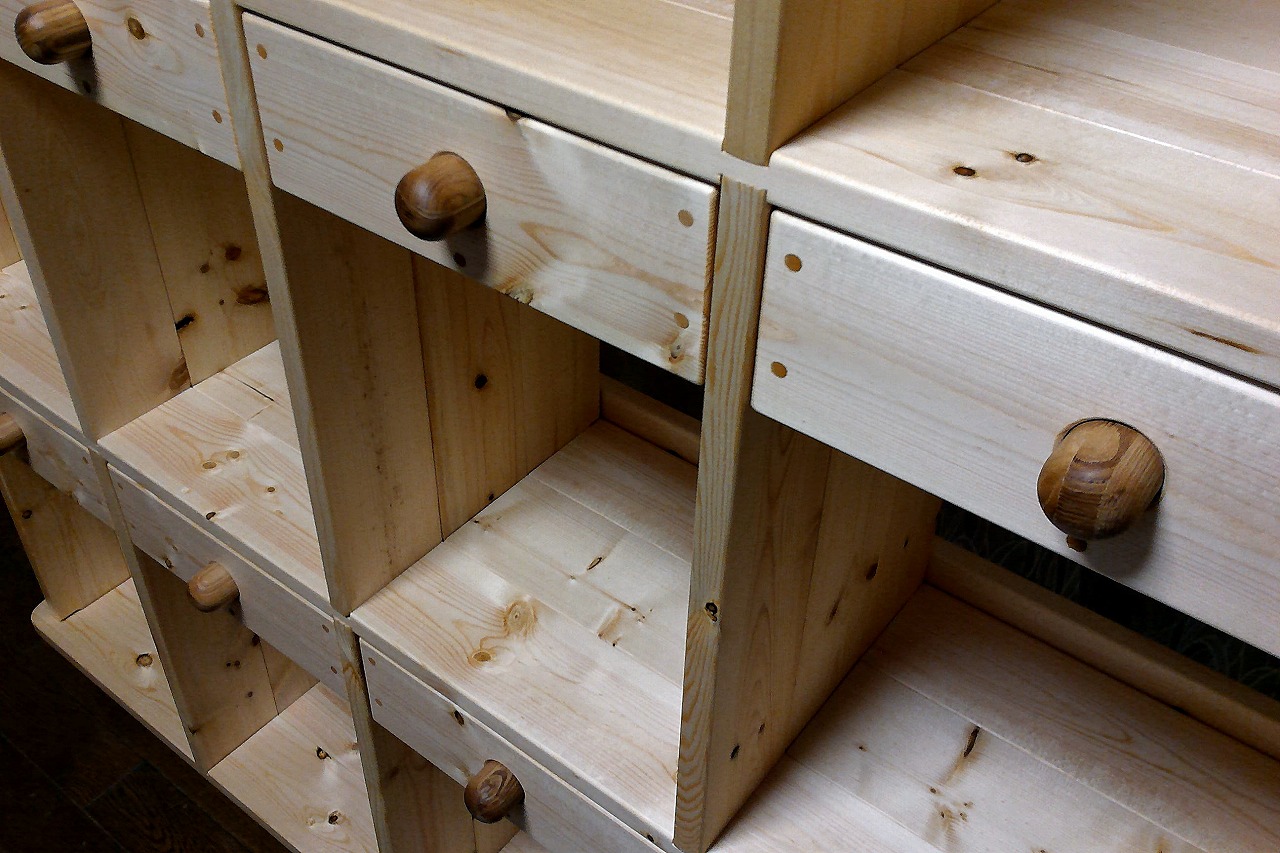

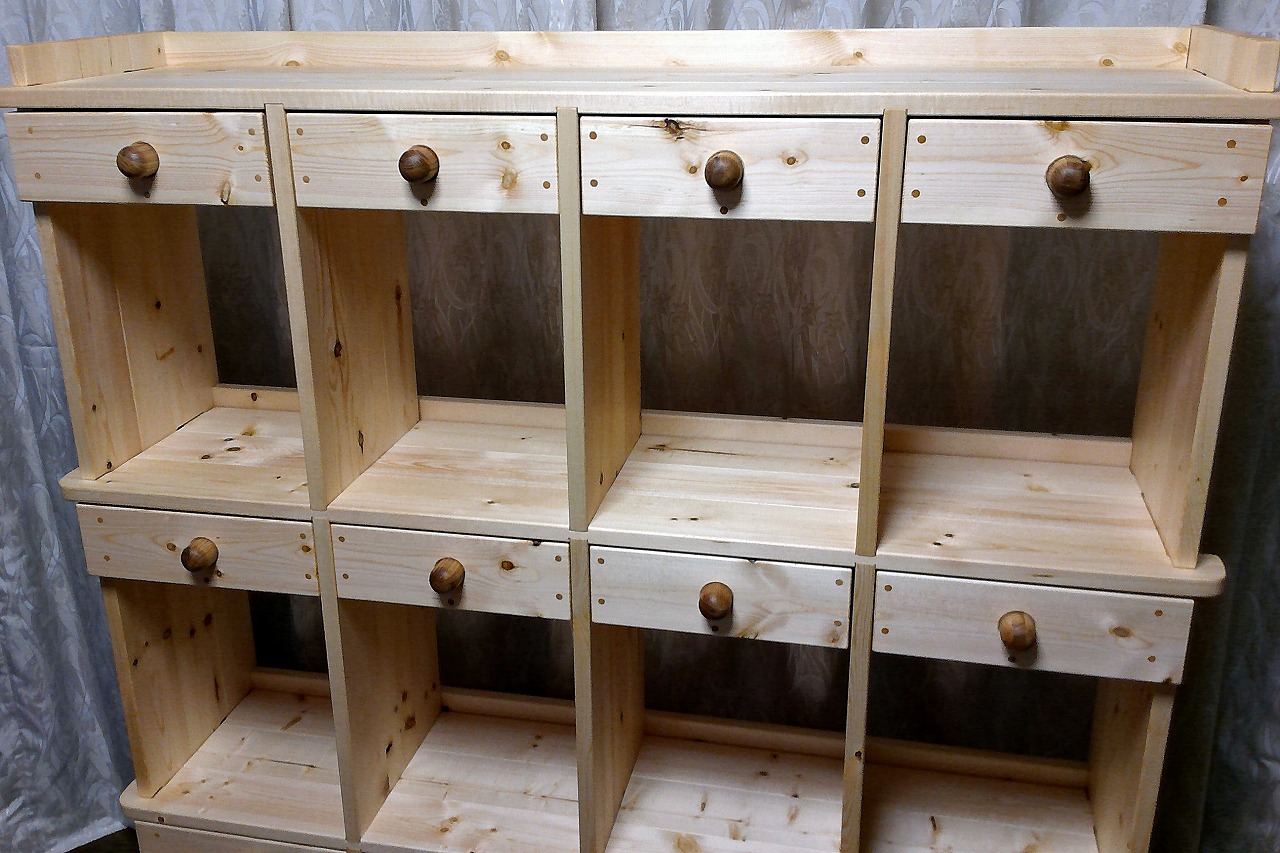

フリーＢＯＸ付きブックシェルフ（オーダー）

今回は棚位置と本体寸法の変更です。高さ１８００mmということで、一応、家財便を予定。何とかヤマト便でいきたいところです。
BOXの木製キャスターも初代とは随分変わりました。脳裏に浮んだので、また変わるかもしれません。

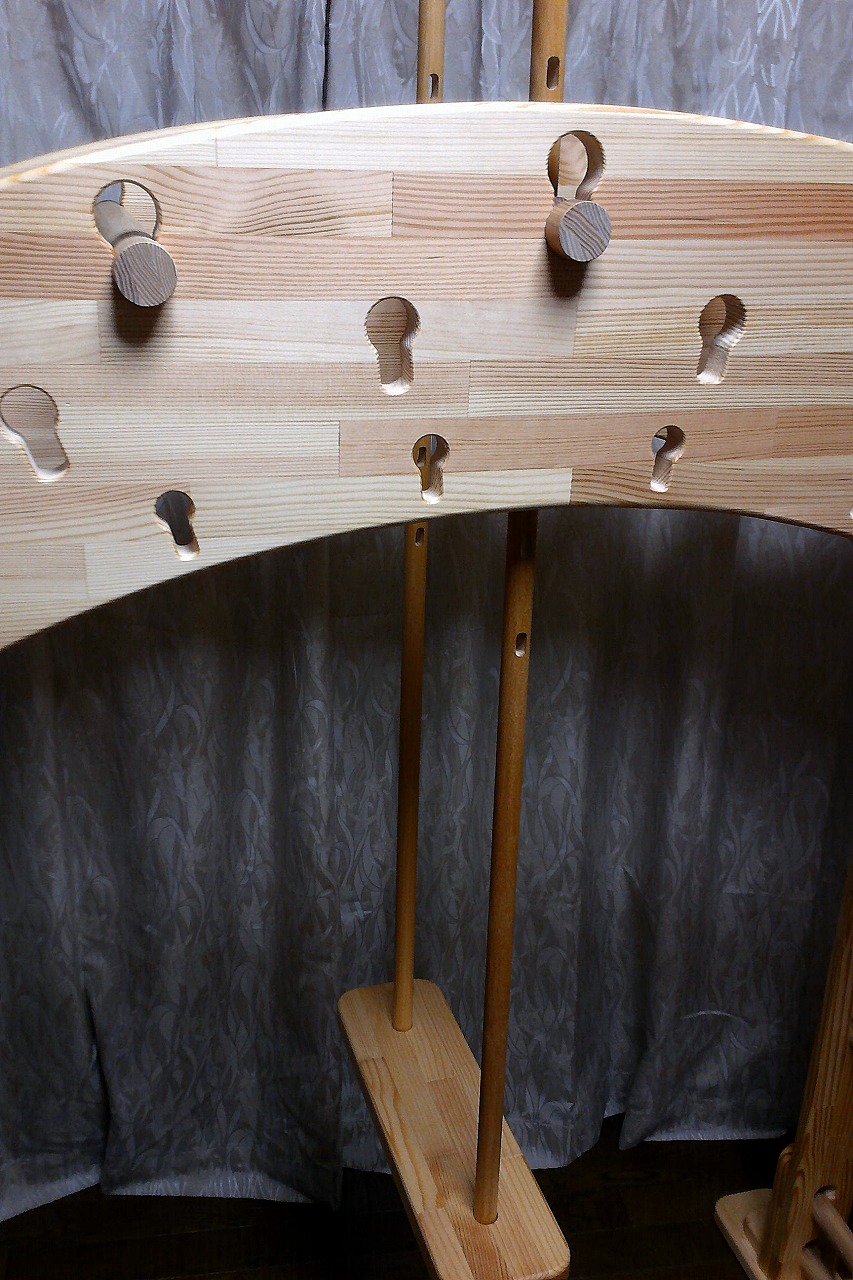

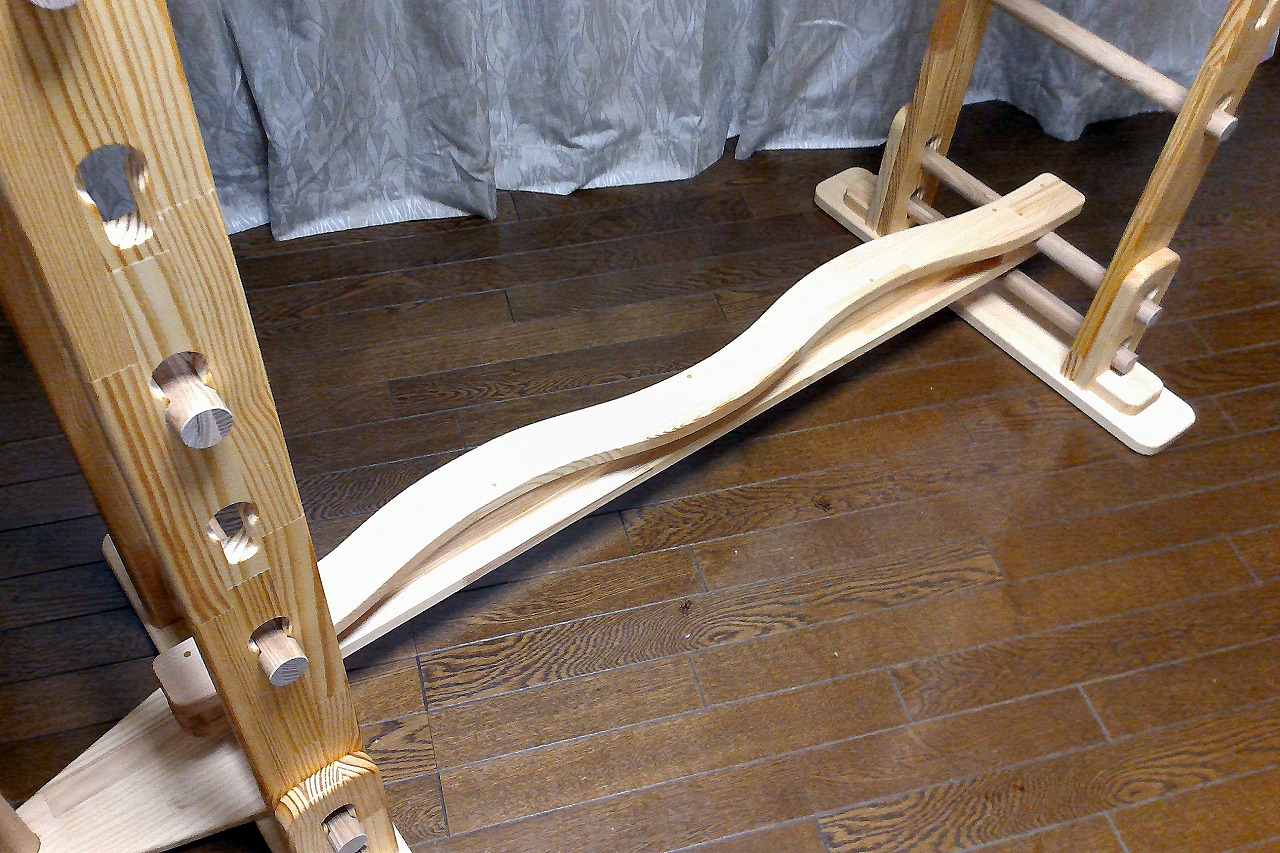

プチうんていと滑り台

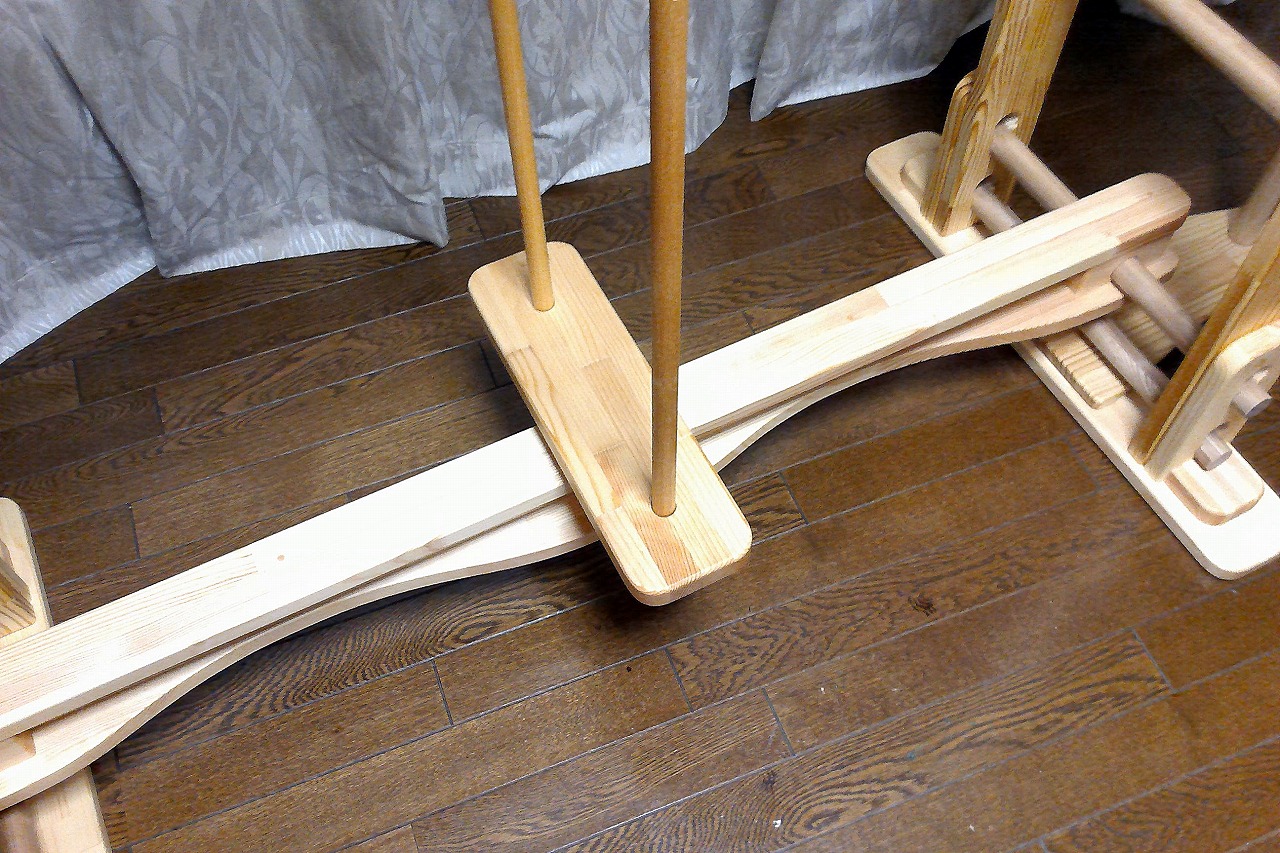

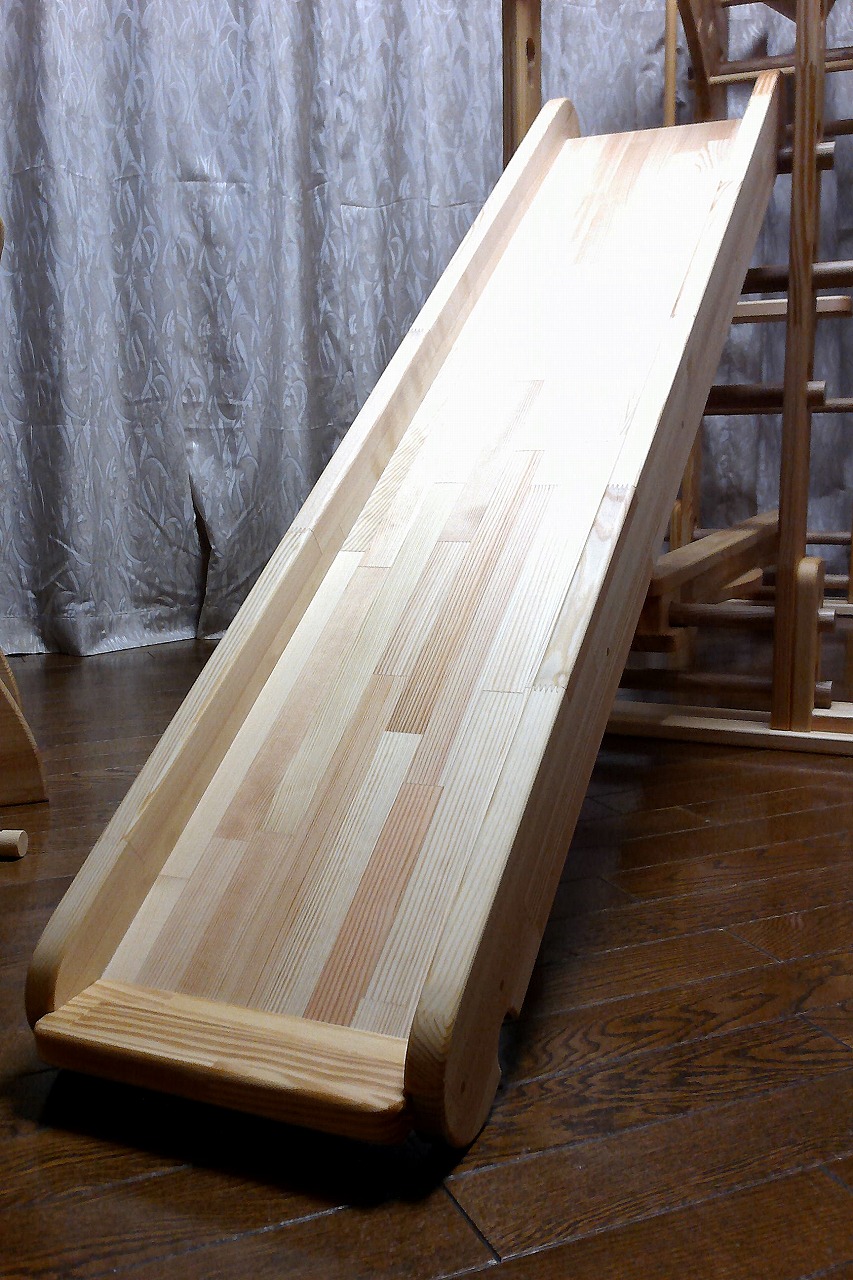

新プチうんてい用すべり台です。
左上の画像でオーダーうんてい用の側板との大きさの違いが確認出来ます。
プチオプションは全てがプチサイズです。

すべり台設置画像です。

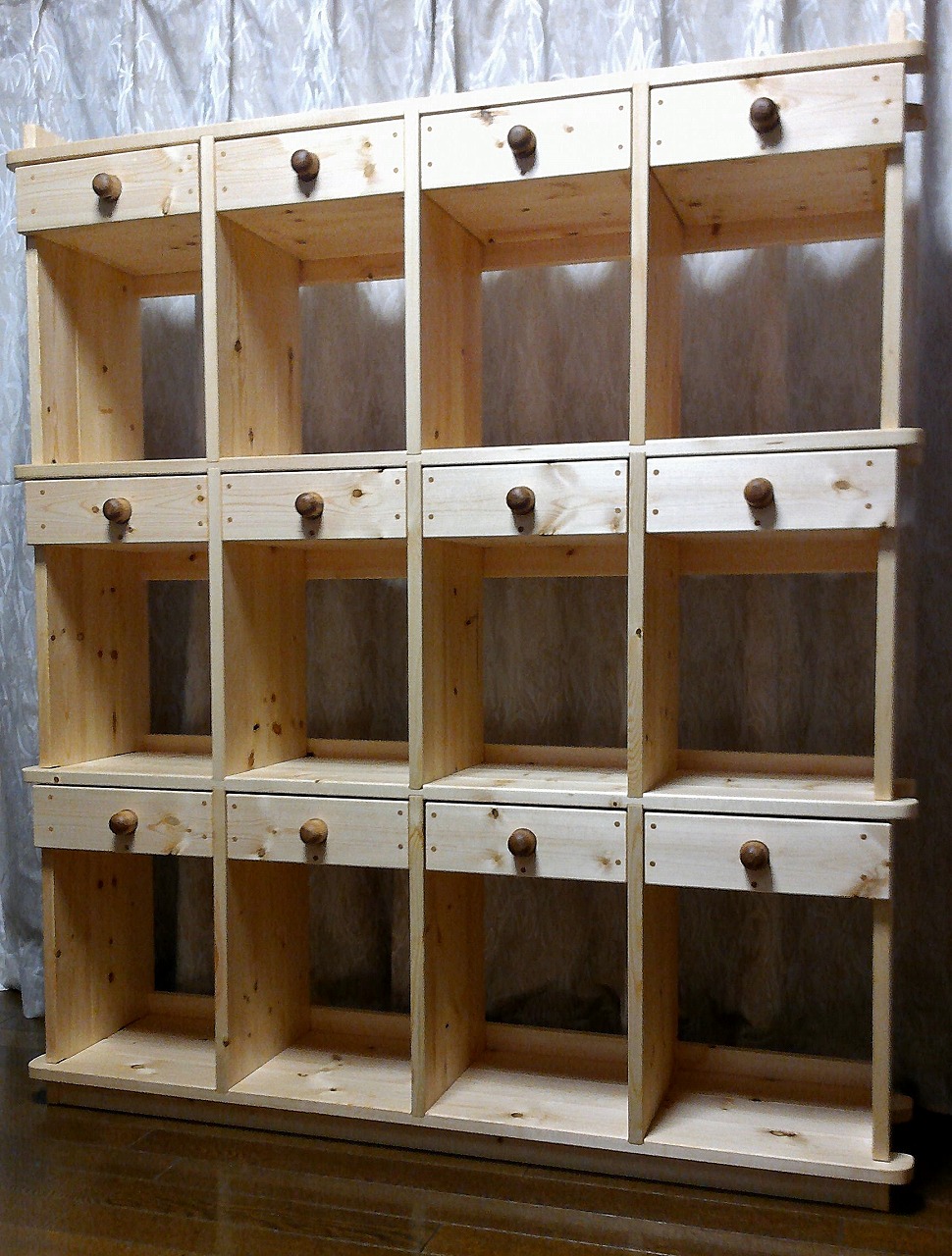

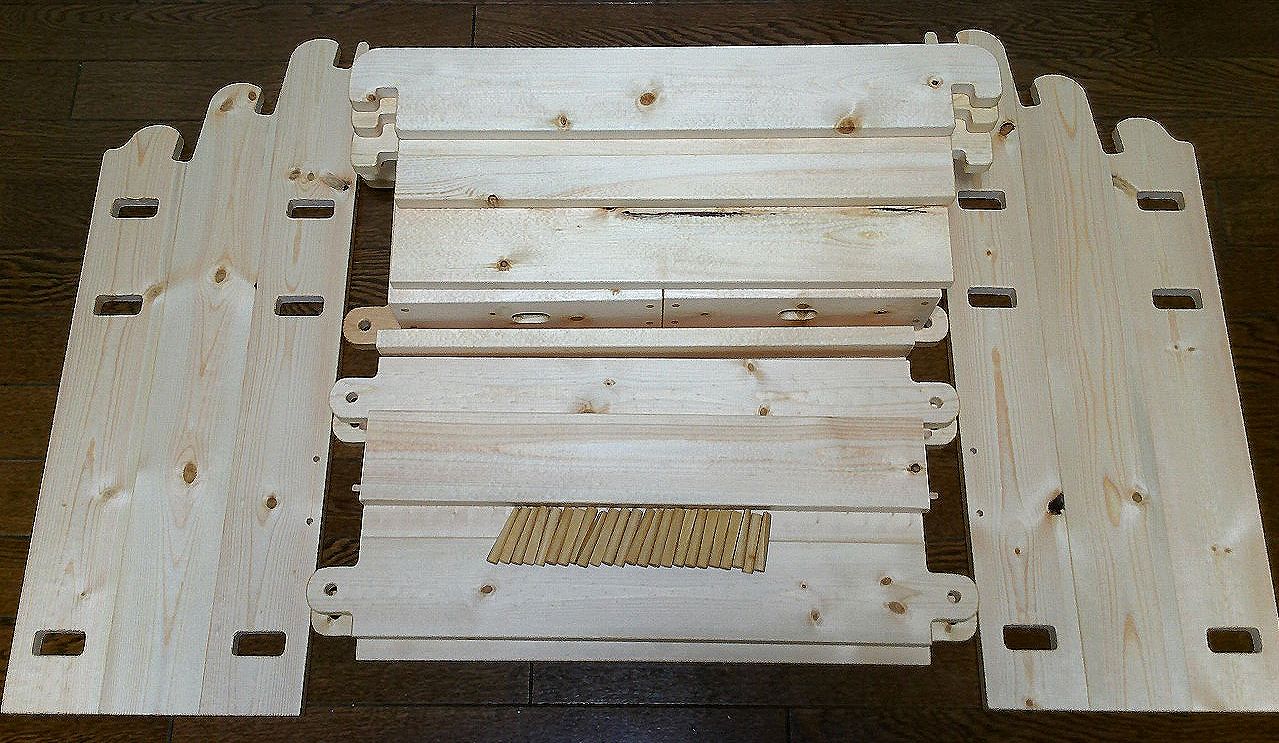

組み立て式ブックシェルフ

サイズ別収納に特化した本棚です。今回、 棚毎の有効寸法を若干広げました。
仕上げはチーク色蜜蝋ＷＡＸ。

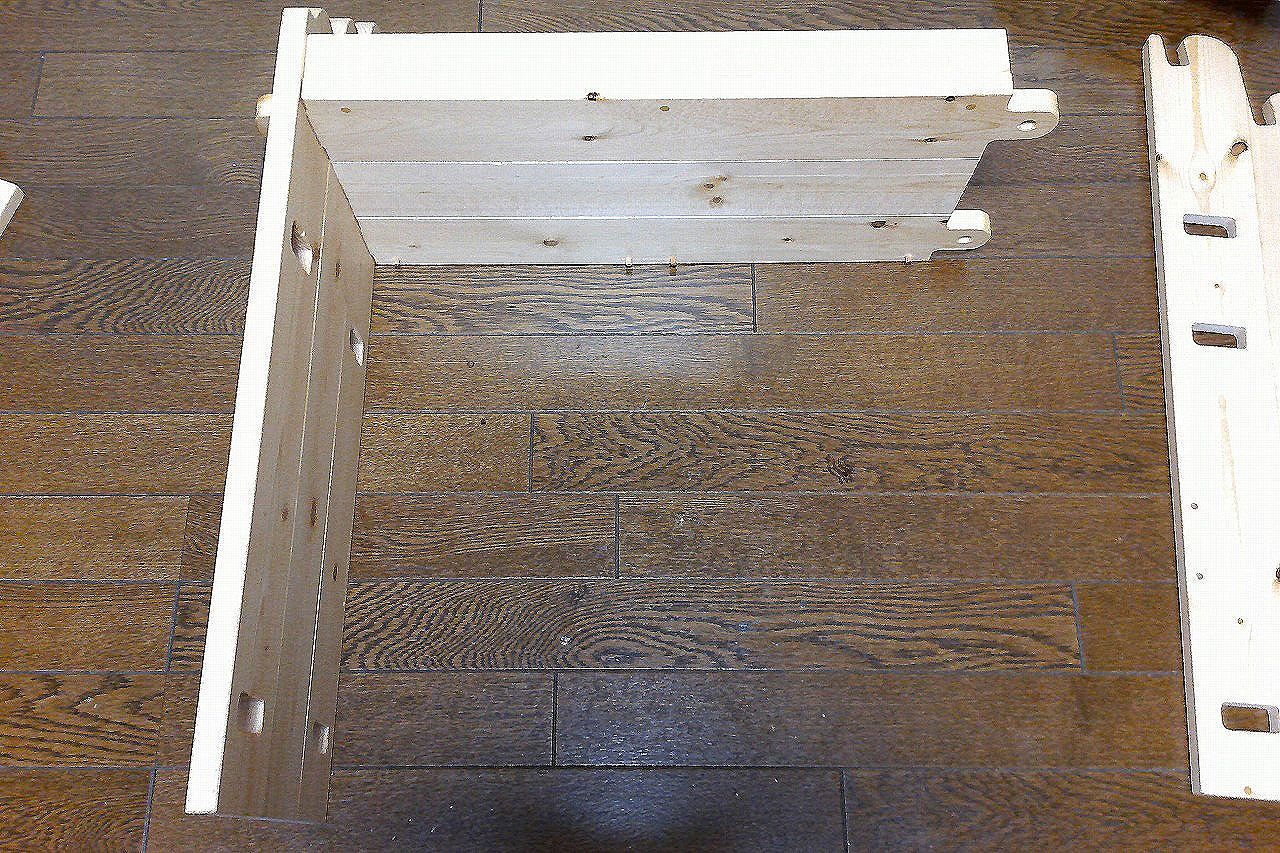

【組み立て解説です】

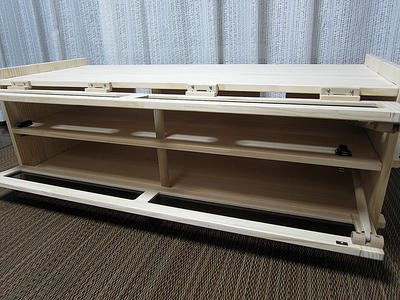

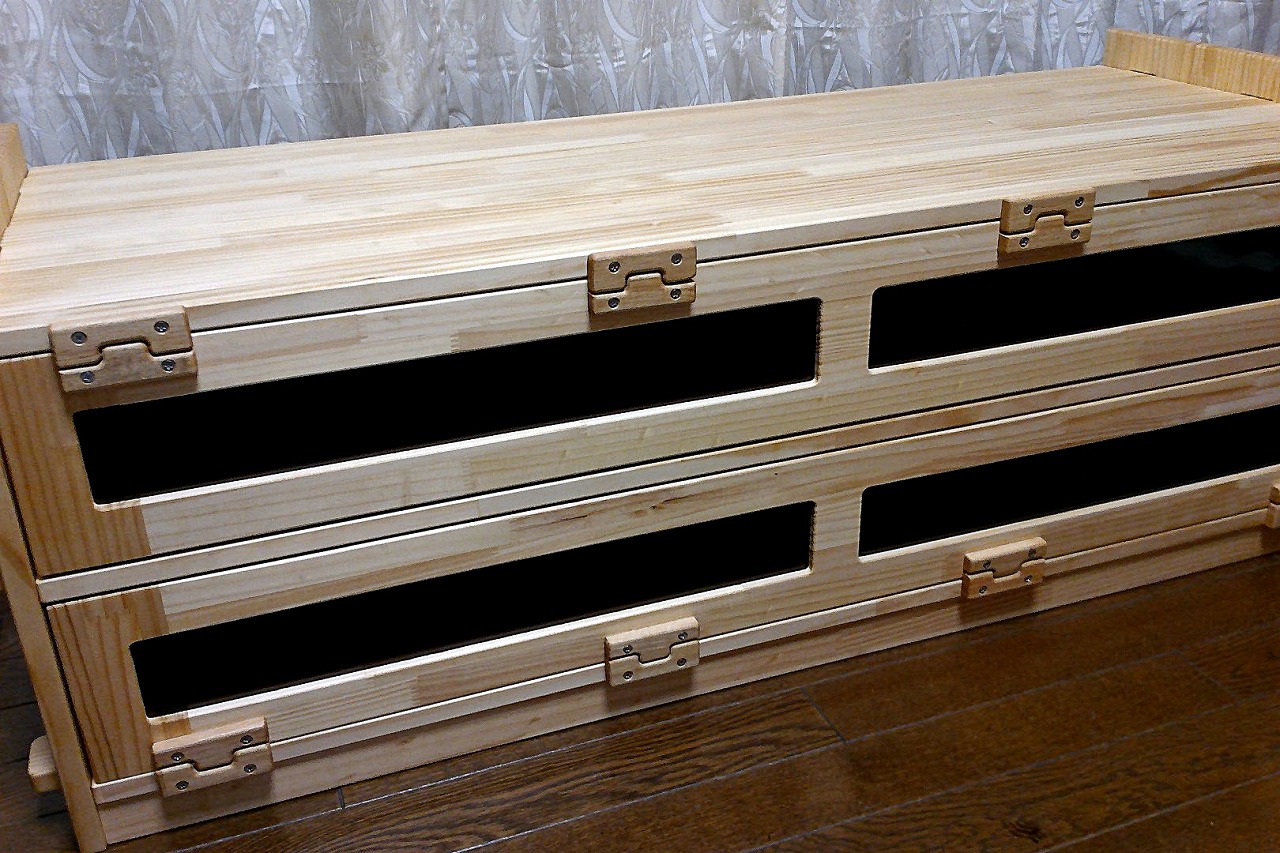

ＴＶボード 完成へ

【組み立て手順】

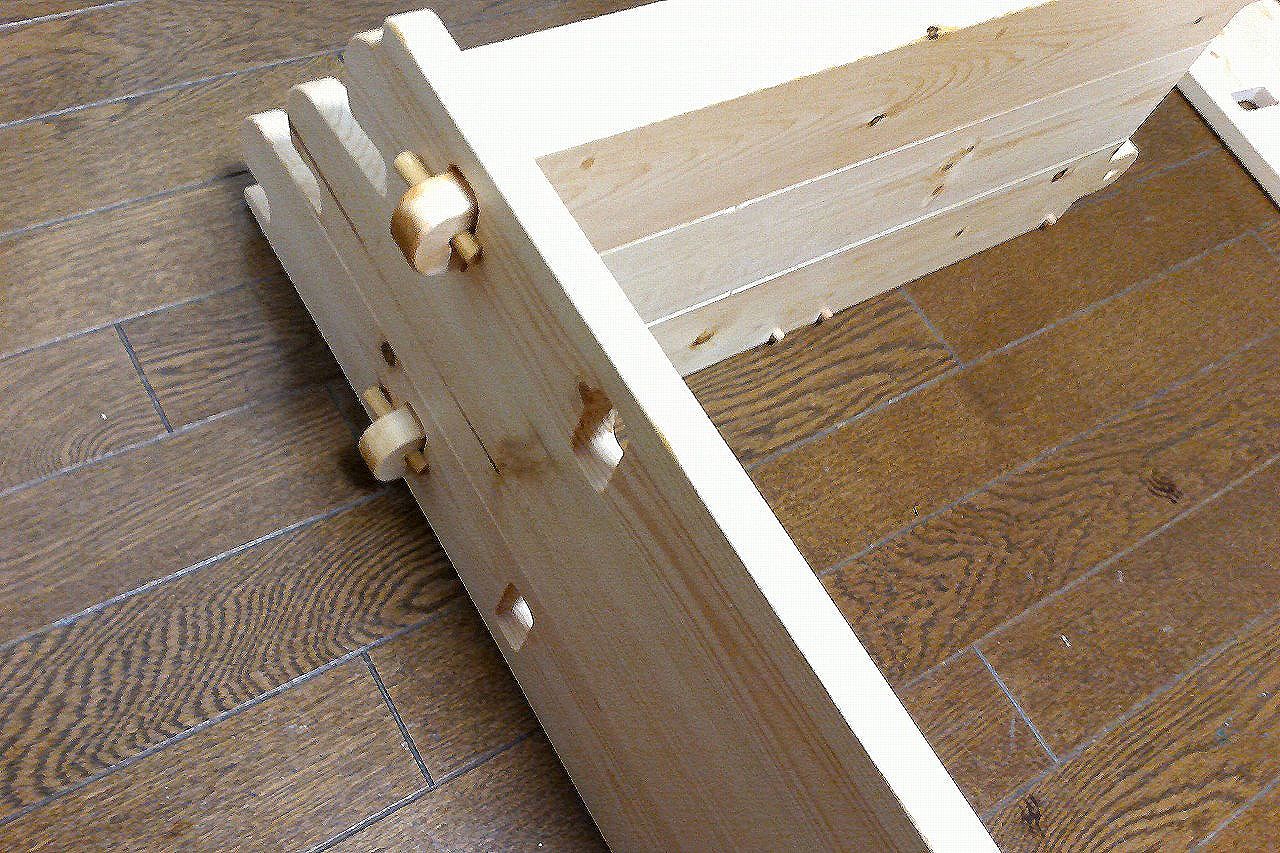

側板に天板⇒背板⇒支柱⇒中板と差し込み、コミ栓で固定します

続いて、背板⇒支柱⇒下板⇒側板。

しっかりコミ栓を差し込み、本体を起します。

改良版ストッパー付きアームを取り付けていきます。天板のアーム受けを右の側板にビスで固定します。スムーズに回転するように。

下段扉を取り付けます。気難しい木製蝶番を騙し騙し・・割らないように少しずつ。

とは言っても、ビス穴が開いているので、以外に簡単！！？？

２０ｍｍ丸棒製アームを取り付けます。手前が上段用。下段扉に取り付けられた可動部のピン（自転車のスポーク）をペンチ等で引っ張り出します。

これくらいです（適当）。続いて下段用のアームをアーム受けに通します。ひっかかりが下向けに。

アームの先端を可動部に通して、ピン（自転車のスポーク）を戻します。アームの穴にピンを通すのが最大のヤマ場です（汗）。ピン先が５mmほど残って正解です。

上段も同じ要領で・・。一気にヤッテしまいます。

ヤッテしまいました。

こんな感じです。

ワンタッチマグネットストッパー？？を取り付けます。いずれはこの部分も手作りでいきたいところです。
ストッパー付きアームは、水平に開いた状態で勝手にロックしてくれます。上段のみ、アームを少し押し上げてアンロック。下段は全自動です。

アクリルを綺麗に拭いて完成です。仕上げは天然蜜蝋ＷＡＸ。
