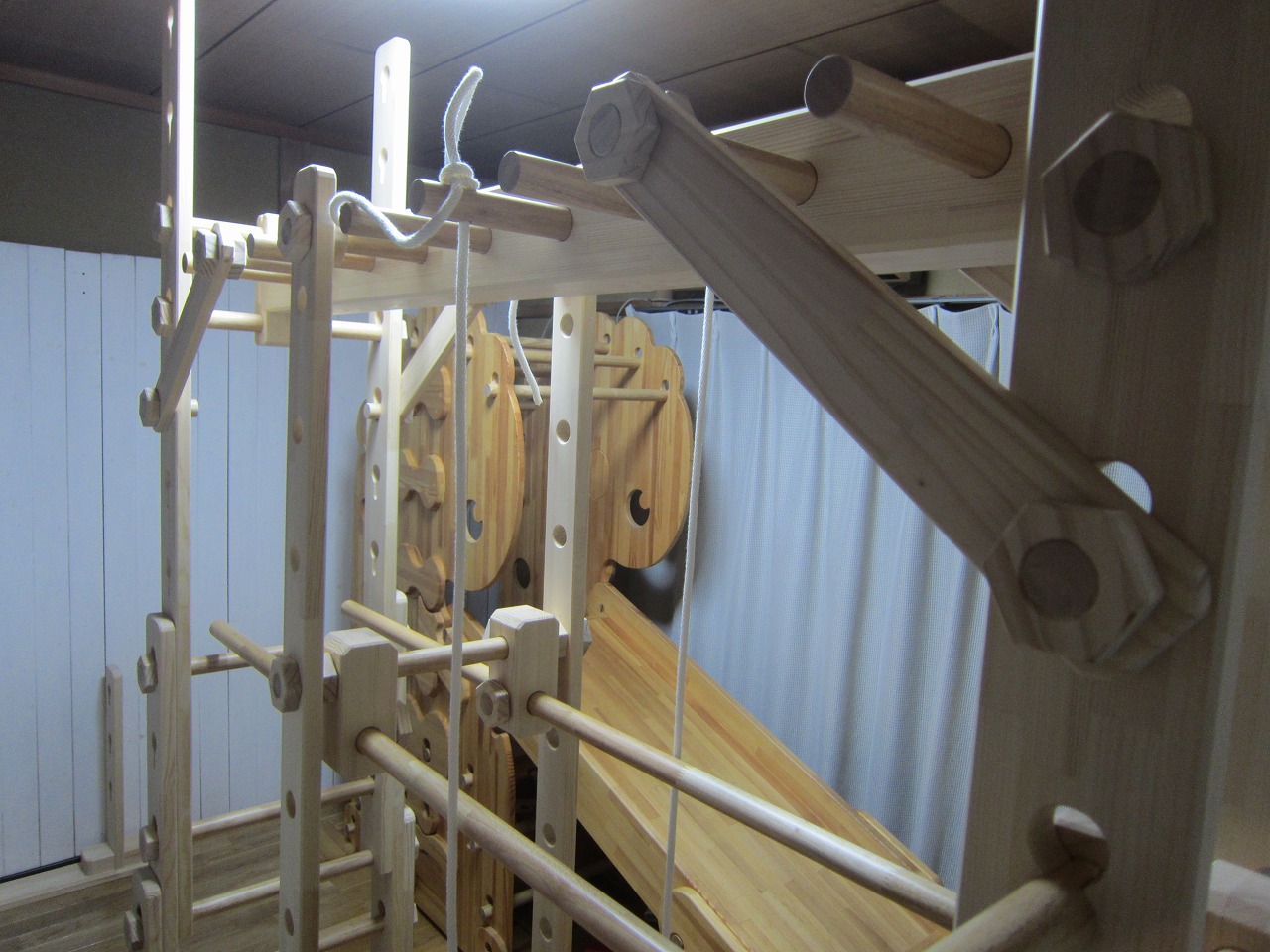

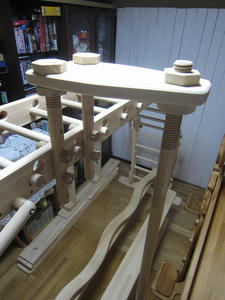

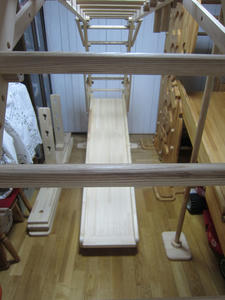

モンキーフリップ2生涯仕様+オプション多数!!

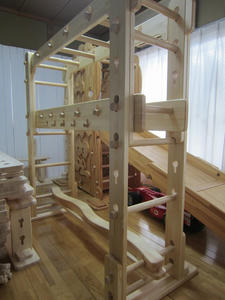

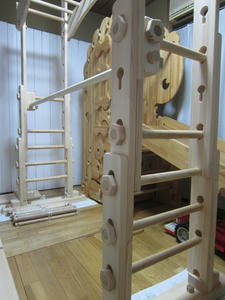

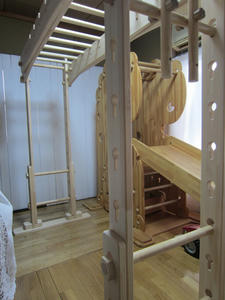

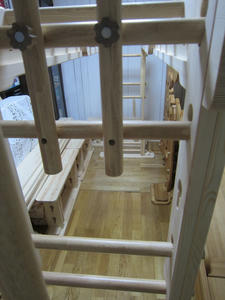

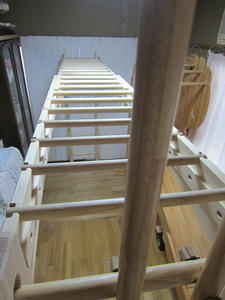

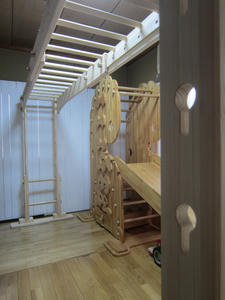

初公開、モンキーフリップ2の生涯仕様です。

生涯化は想定していなかった2ですが、依頼を受けた時には覚悟は決めていたものの、やはり製作に入ると考えることが多く、難儀な一台でした。画像には映っていませんが、これ以外に丸太すべり台が付きます。





拍手[0回]

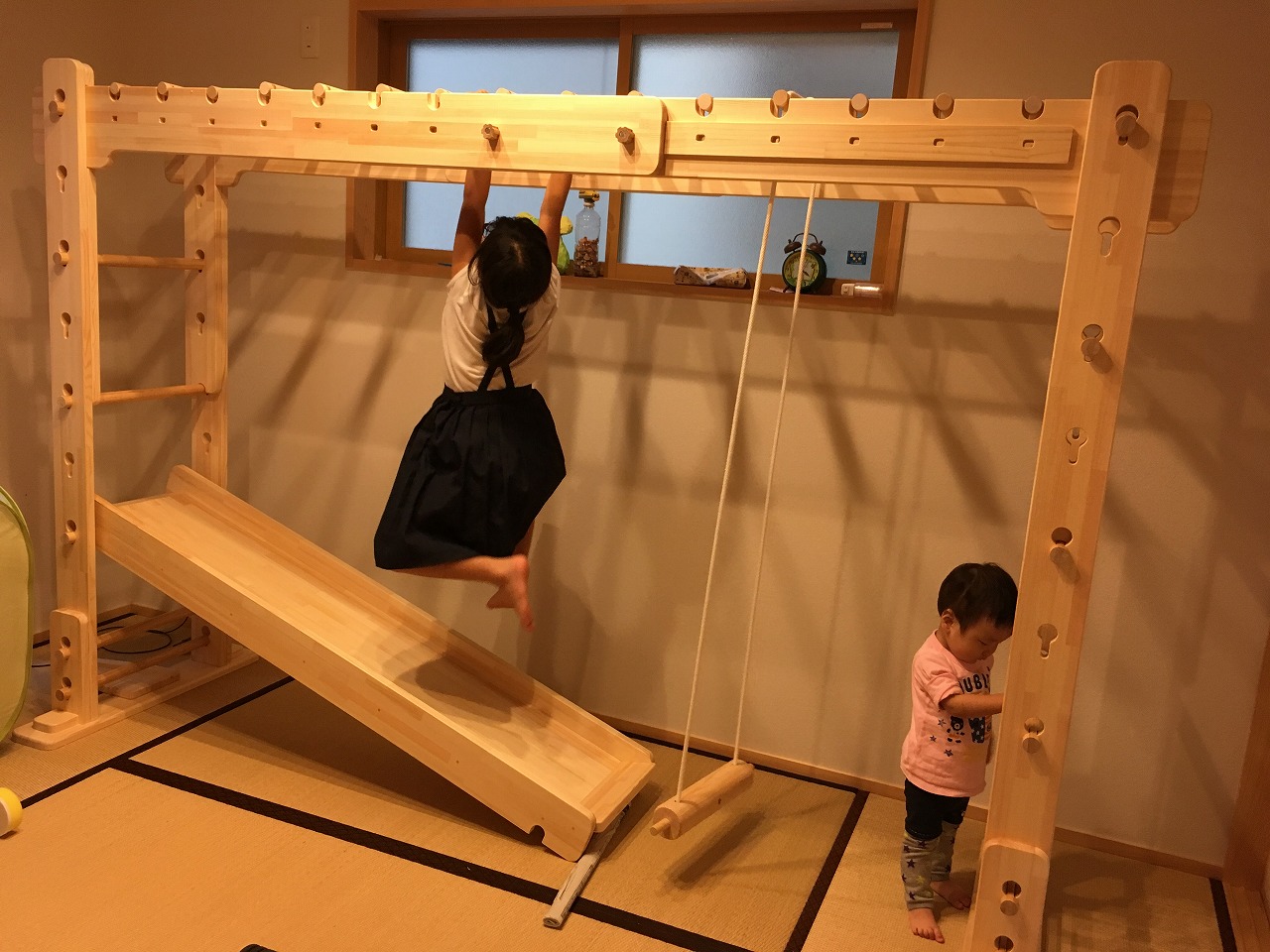

No.81 東京から届きました(オプション付きモンキーフリップ1)


東京はA.Dさまから写真が届きました。ありがとうございました。
ご自身でWAX処理をされた、半丸太ブランコ・すべり台・鉄棒・登り棒・平均台・延長用丸棒付きのモンキーフリップ1です。
組み立ては全く問題ないようです。
延長用丸棒が付いていますので、小学校卒業までフルに使っていただけると思います。

子供さんがまだ小さいので、暫くはブランコと滑り台がメインの遊び道具になるでしょうね。


またのお便りを心からお待ちしております。

拍手[0回]

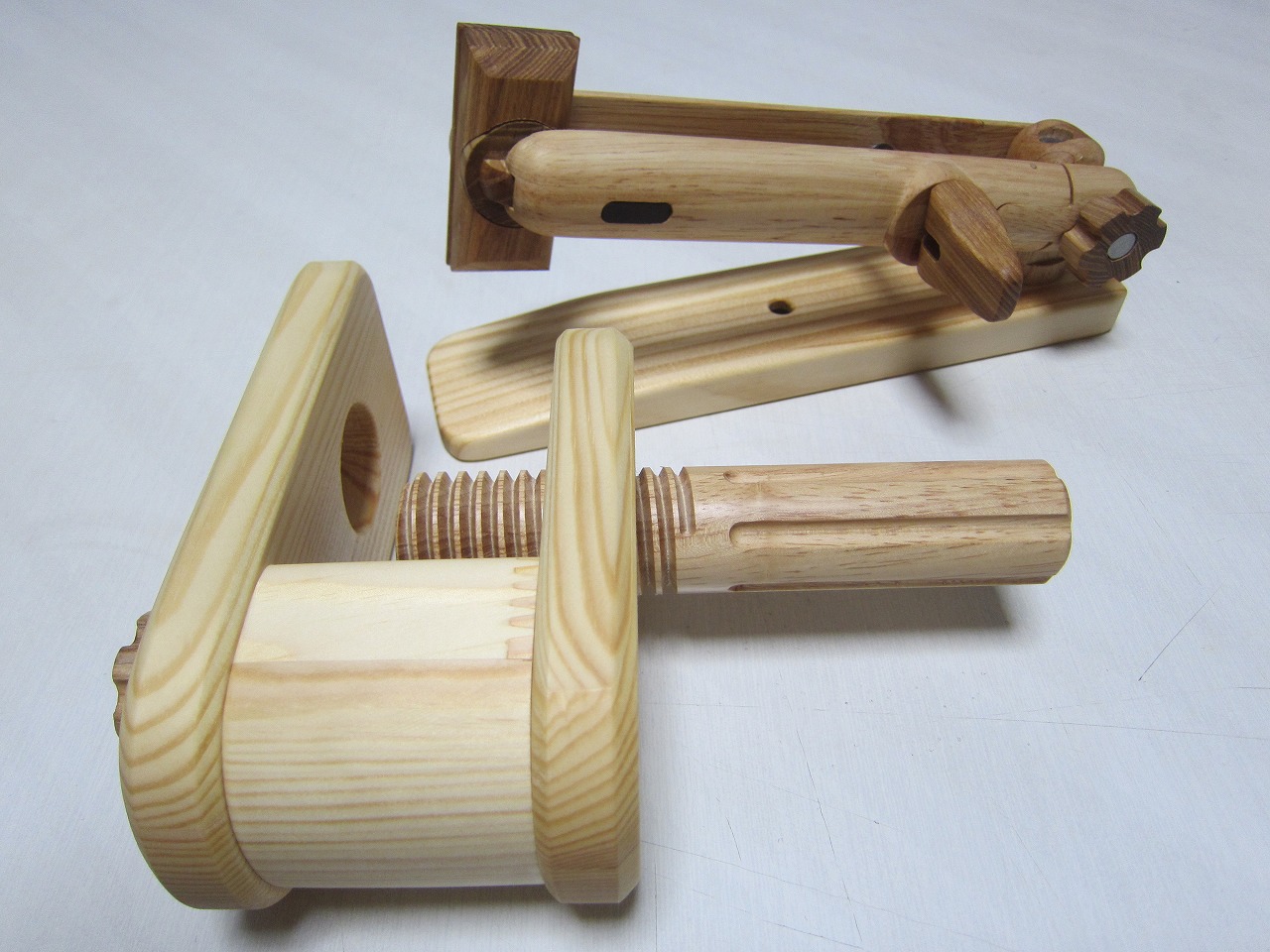

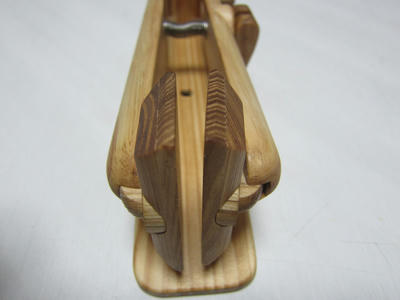

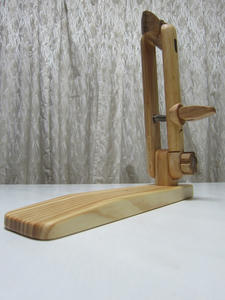

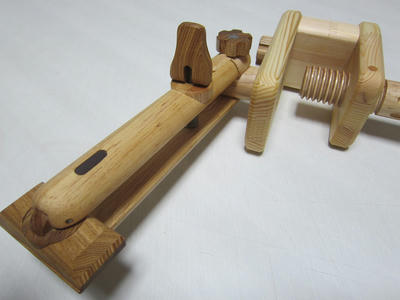

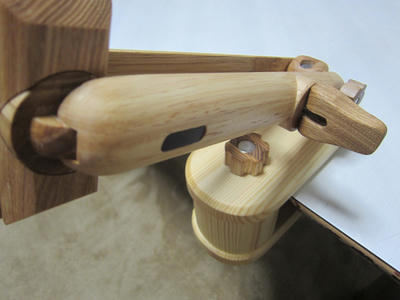

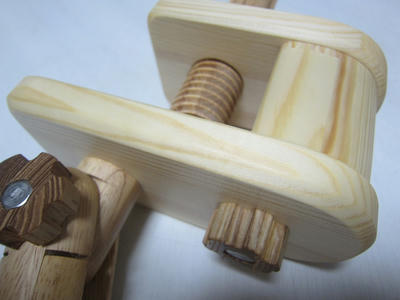

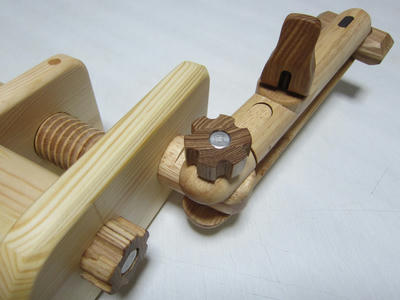

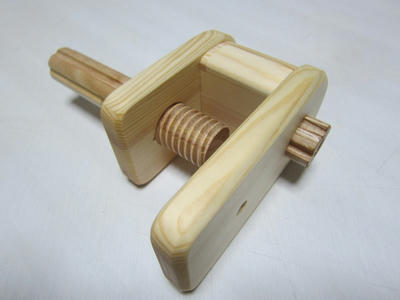

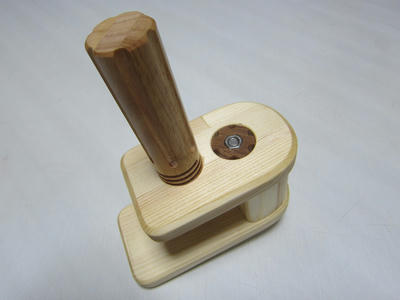

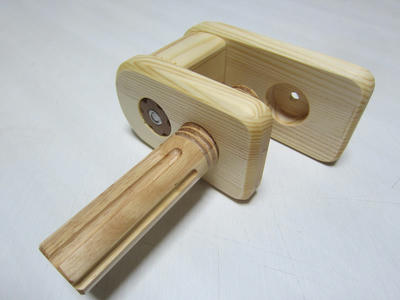

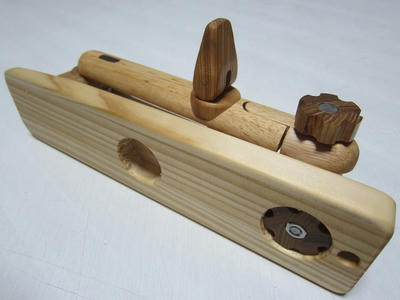

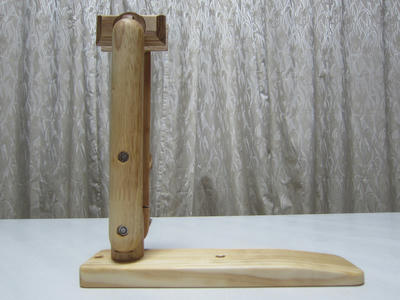

ウッディクランプ完成

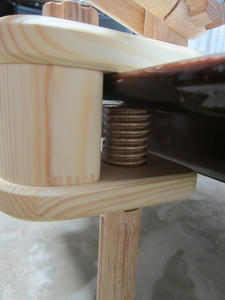

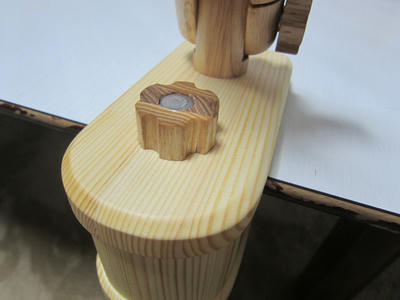

レーシングポニーを机の天板などに固定する木製クランプです。
最大懐は約55mmあります。
本品の特長はレーシングポニーのベースを固定するだけでなく、取り外したアームの根元から上の部分を直接移植したときのクランプ一体型としての使いやすさです。通常サイズ、携帯サイズ両方に対応。



タモ製丸棒を締めあげて固定します。


拍手[3回]

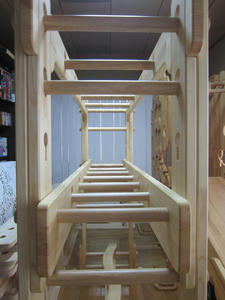

2018年最新ぷちパラレル

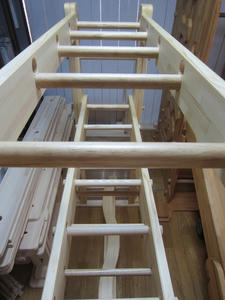

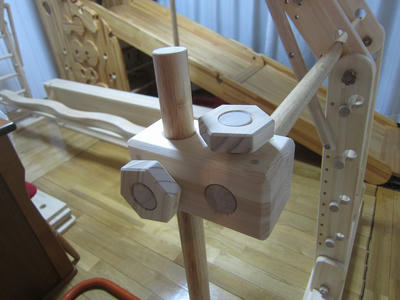

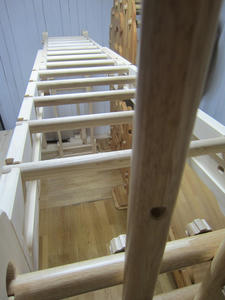

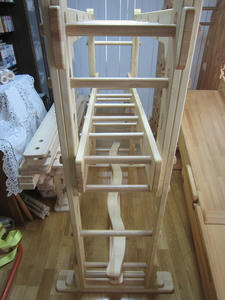

本日発送済のロング登り棒付きぷちパラレルです。
就学前対応機種中最高峰の高性能モデルとなります。
※画像では登り棒用木製ダイアルを2セット作り忘れています。




拍手[0回]

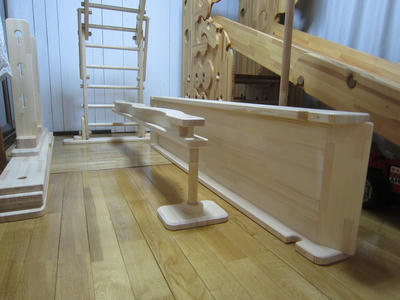

☆蜜蝋仕上げのオプション付きプチうんてい☆

来週に発送予定のプチうんていです。
蜜蝋で仕上げたプチうんていの画像公開はひょっとすると初めてかもしれません。
幼児用握り棒セットとクネクネストレート平均台を装備し、隙の無い構成となっています。
モンキーフリップやカスケードうんてい等、個性的な機種が出た今もなおオーソドックスで廃ることのない確りとした作りは健在です。


拍手[0回]

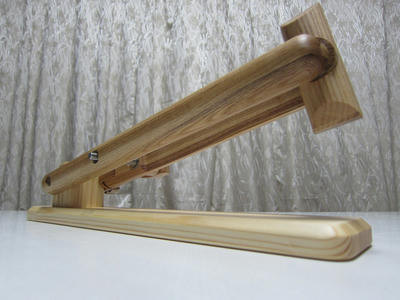

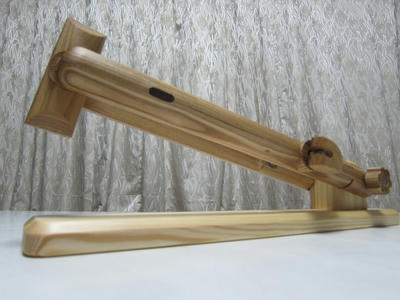

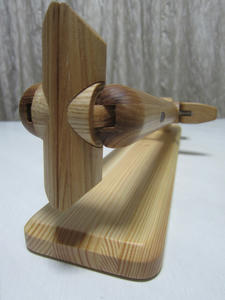

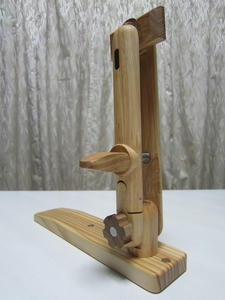

レーシングポニー2018クイックリリース

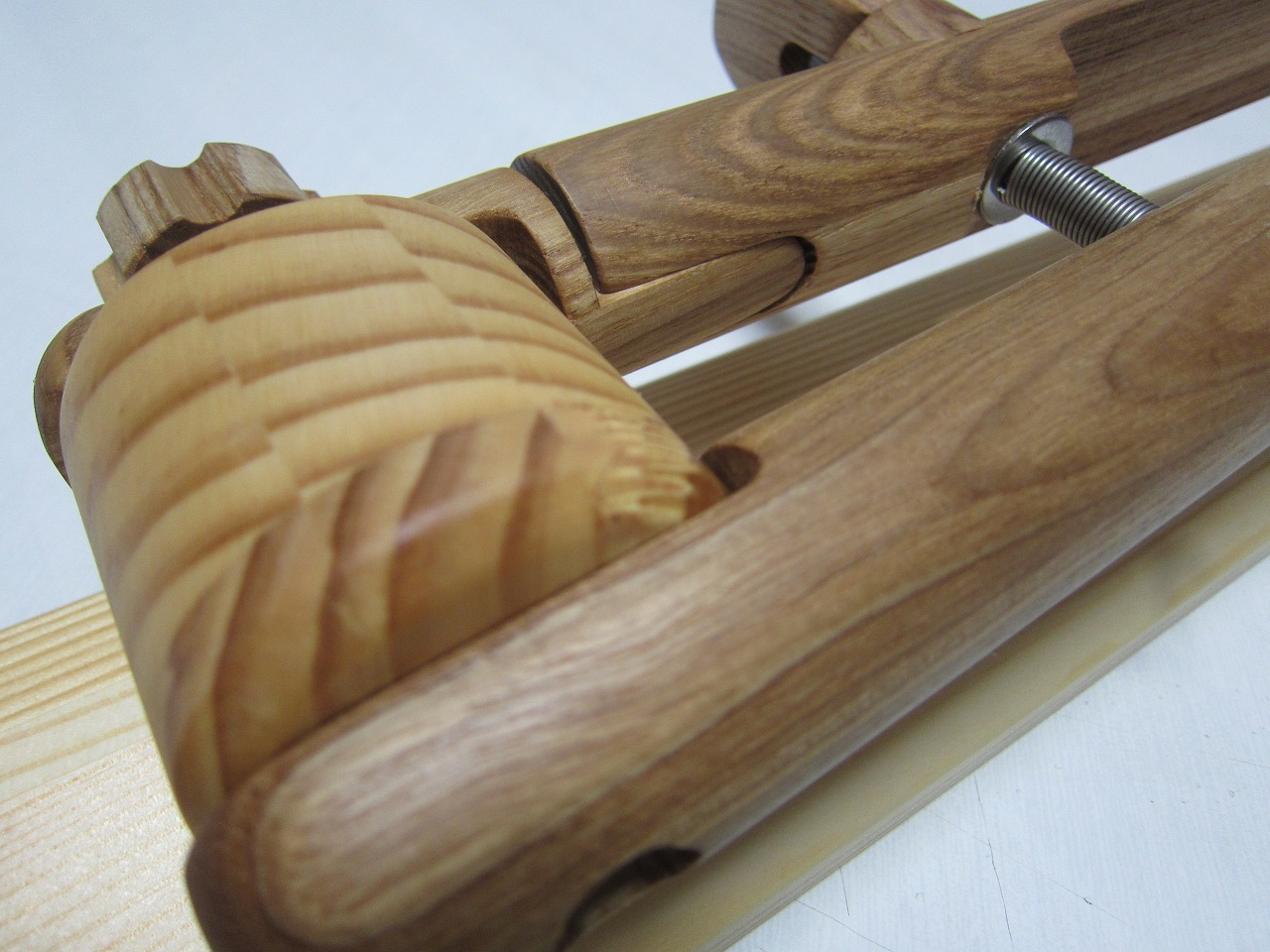

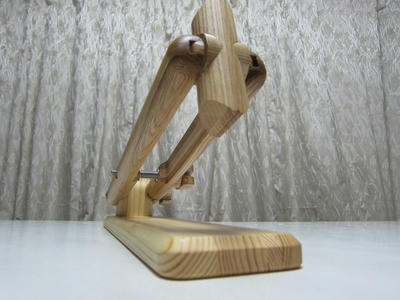

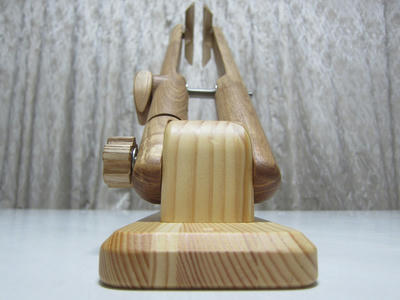

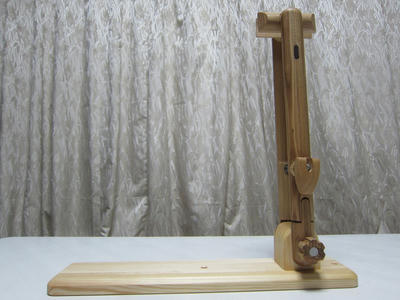

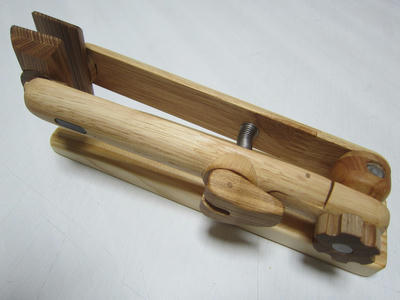

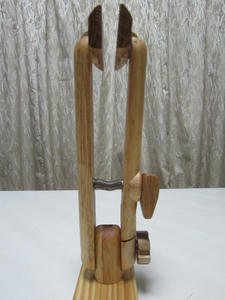

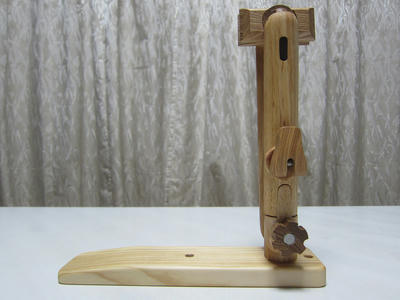

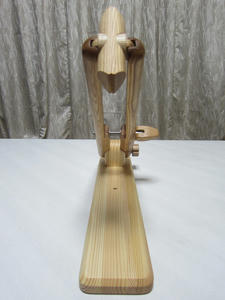

レーシングポニー2018(クイックリリース)の完成です。
蜜蝋で仕上げることにより、硬質なアームと温かみのあるベースとのコントラストが美しい集大成モデルとなります。

右側アームには針置き場として軟質マグネットを埋め込み。

クイックレバーをコクンと起こして素材を掴みます。


ボルト類は全てステンレス製です。

支柱はサイド、センターと、状況によって使い分け可能です。


コクンコクンと軽快なタッチのクイックレバーは、時間を忘れていつまでも遊んでしまう心地よさです。
長手の素材を少しずつ送りながら、円形の素材をクルクル回転させながらの繰り返し作業に最適です!!



拍手[3回]

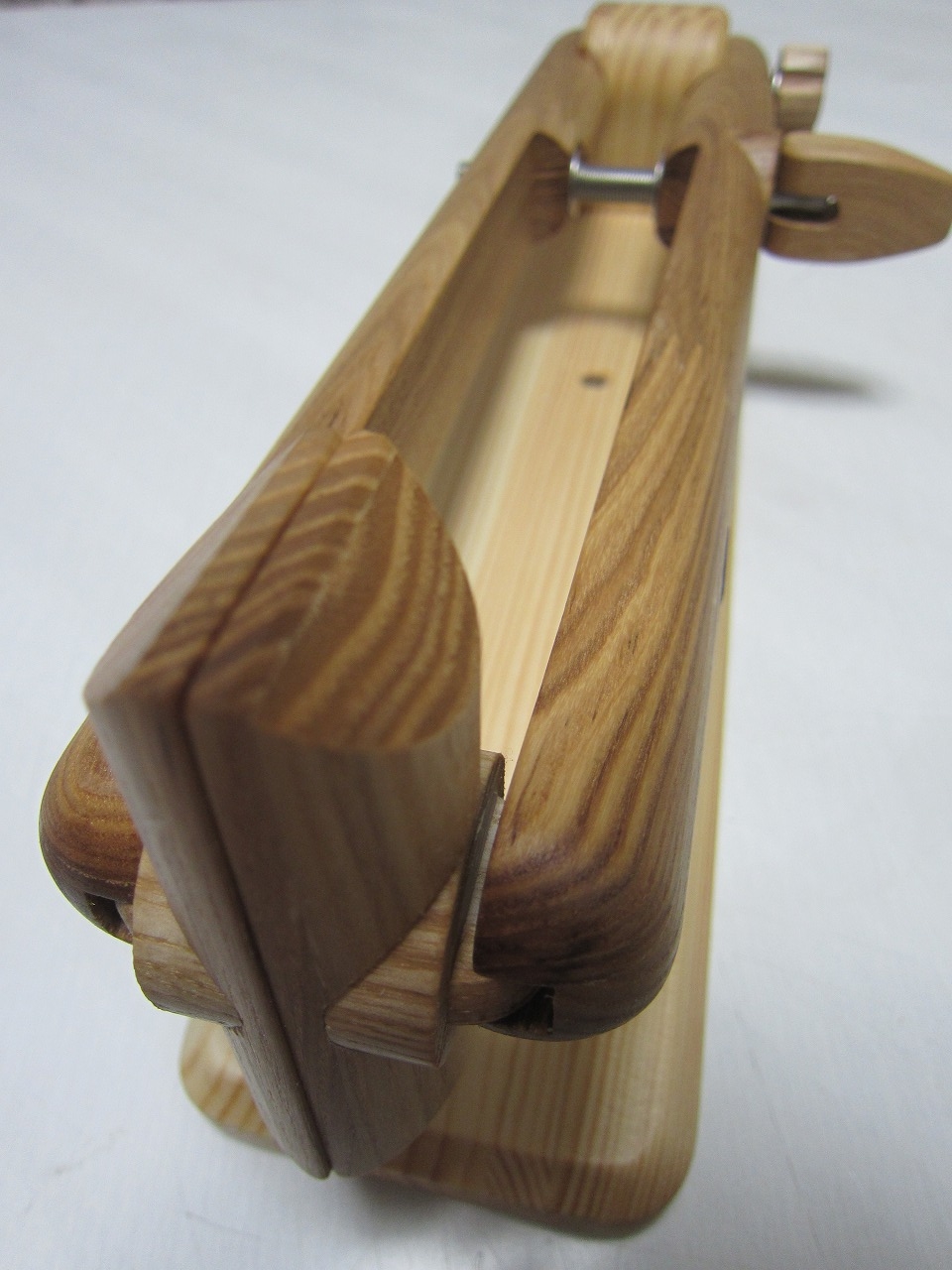

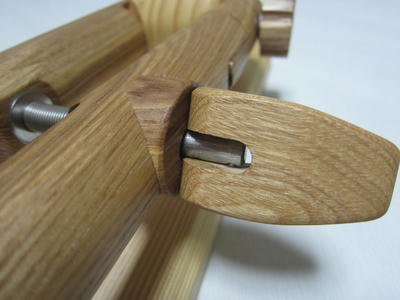

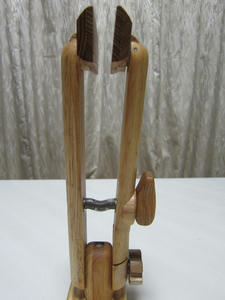

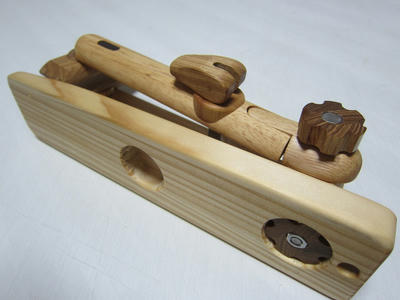

☆☆☆携帯クイックリリース☆☆☆

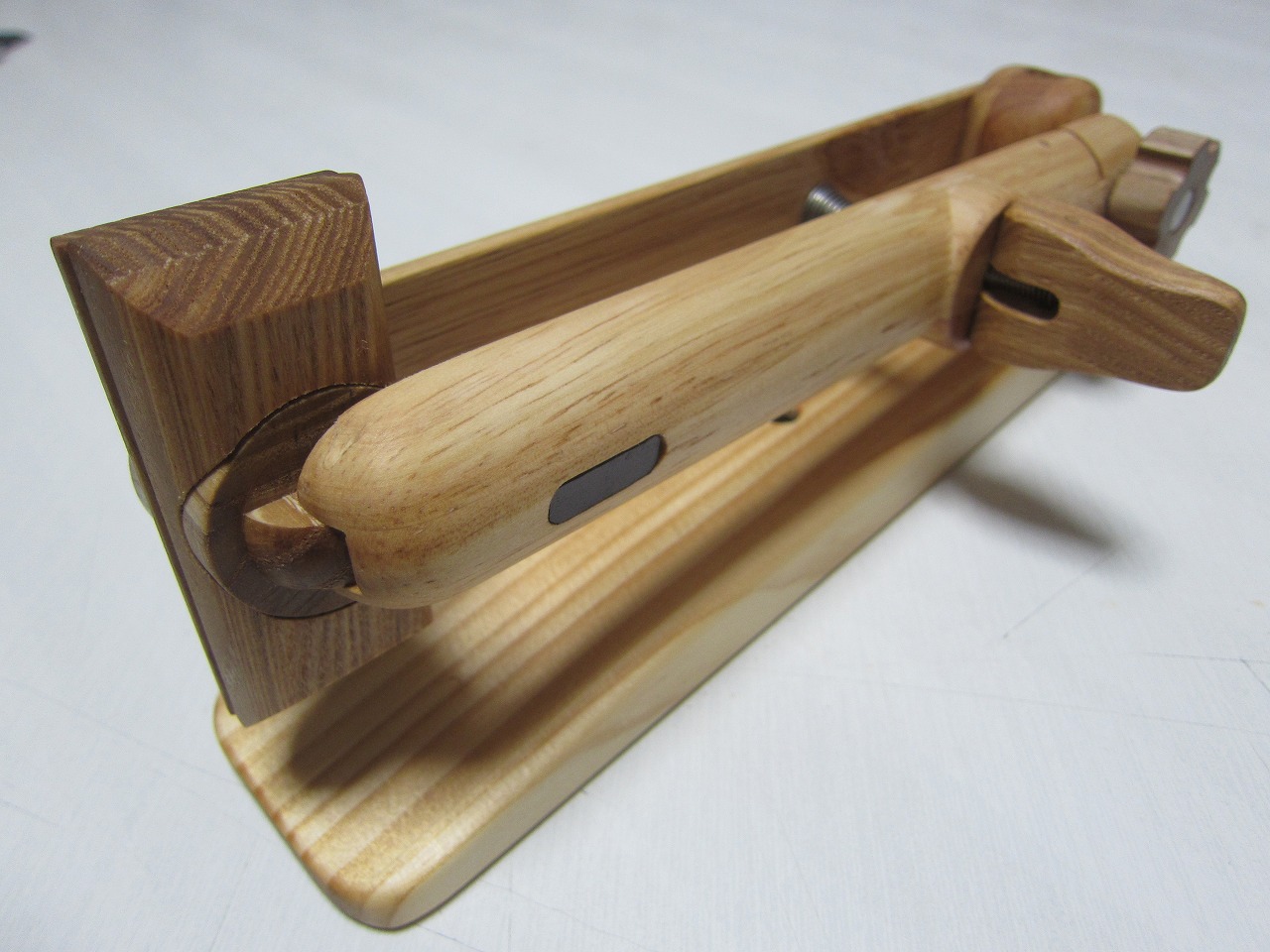

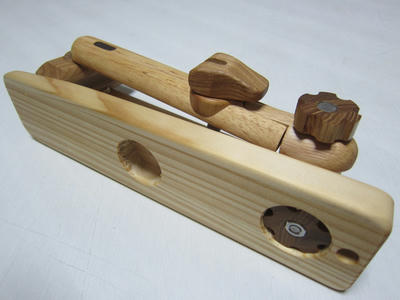

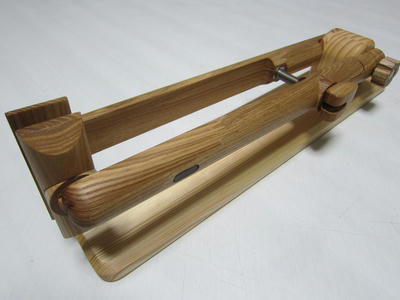

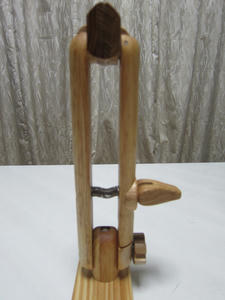

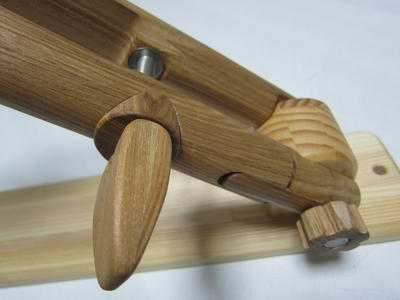

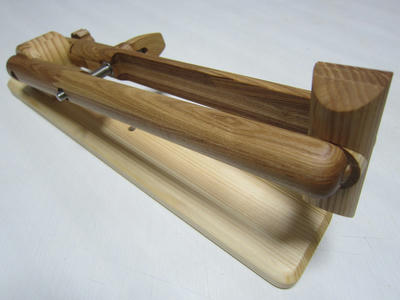

携帯型レーシングポニーの最上位版が出来上がりました。
アーム開閉用ダイアルをクイックノブに換装することで、煩わしいダイアル操作に掛ける時間を大幅に短縮し、軽快なワンクリック操作を実現しています。
クイックノブは、グニュ~っと引き起こすのではなく、コクンコクンッと小気味よい当たりを再現していますので、心地ちよい操作感を楽しみながら幸せな時間に浸れることでしょう。
☆動画アリ!!(スクロールしてください)

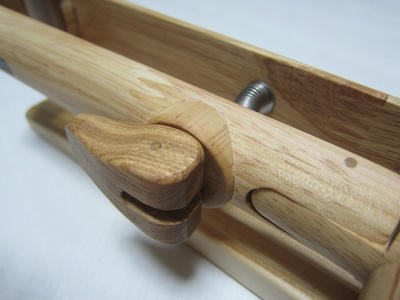

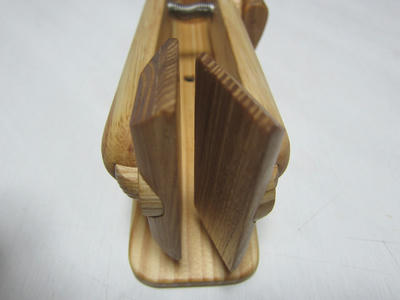

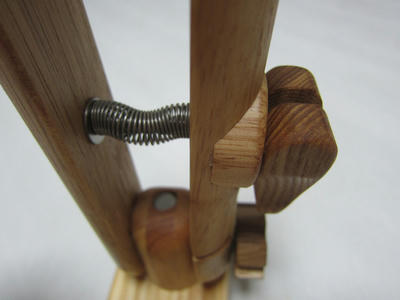

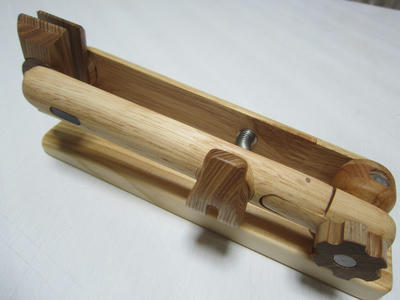

ノブを引き起こして素材を掴みます。

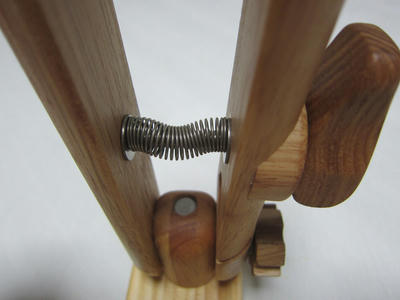

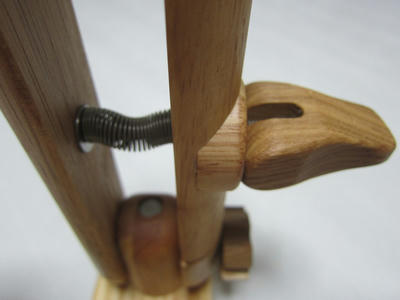

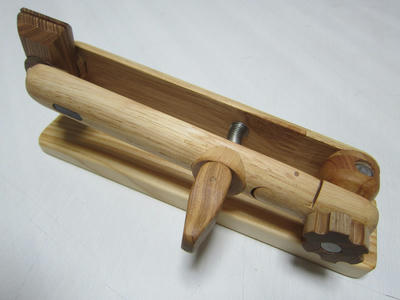

ノブを倒すとスプリングの反力でアームが開きます。

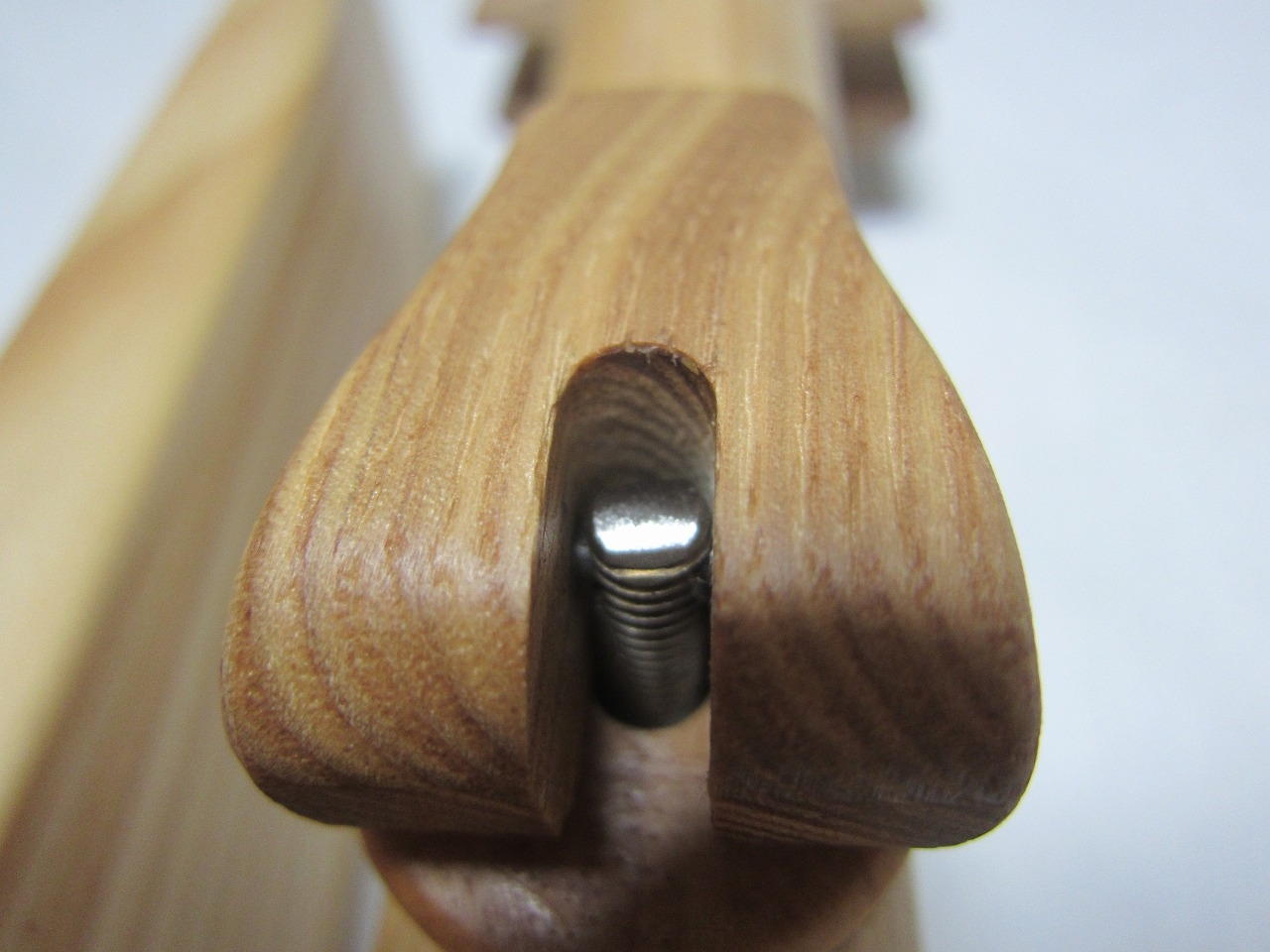

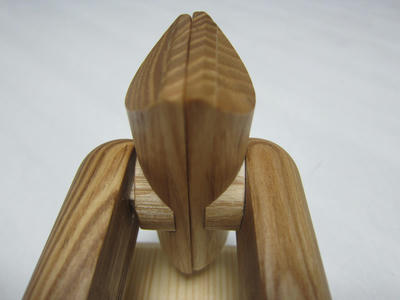

ノブの回転部分はステンレスボルトを鉄心で貫通しています。

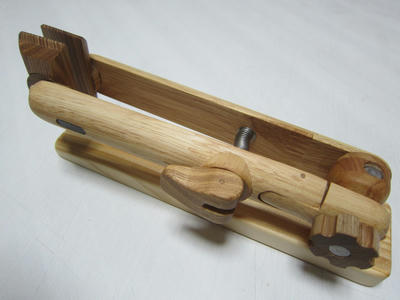

ノブはどの角度からでも操作可能です。

ノブと挟み口の連動状態が解ります。

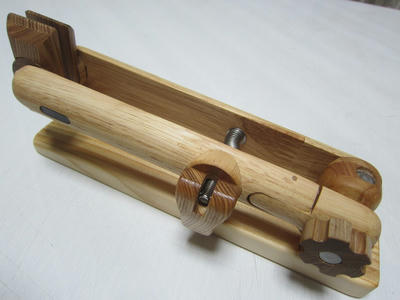

ノブを回転させることで、ノブのテンションや素材の厚みに柔軟に対応します。

自在に動くノブは使い手の癖や状況に柔軟に対応します。

クイックリリースを思いついたのは確か去年の今頃でしたが、一年掛かってようやくの完成です。何年も掛かって様々な改良を加えてきましたが、一番悩んだのがこのクイックリリースでした。イメージではもっと複雑な造りのノブで、実際にできたプロトタイプは手作り感の高いどちらかというとやぼったいデザインでしたが、思い切ってシンプル形にやり直して正解でした。
気になる、ノブ部分の耐久性ですが、テンションを掛けた状態でノブの倒れ込み往復動作1900回(実質3800回)の動作確認をしております。しんどくなったので、それ以降はやっていませんが、問題はないでしょう。

今回の改良によって、携帯用レーシングポニーの集大成モデルとなっています。

拍手[2回]

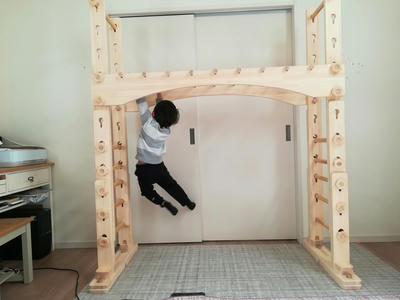

No.80 モンキーフリップ1生涯仕様の写真が届きました!!

福岡県はK.S様から写真が届きました。ありがとうございました。

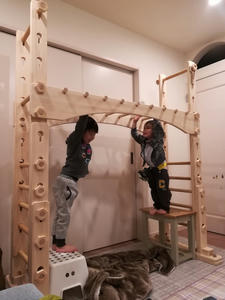

モンキーフリップ1の生涯バージョンです。
子供さんがまだ小さいので、今後何年も使えますね。
生涯仕様なので、大人になっても役立つはずです。

(お便りです)

1月にモンキーフリップ1生涯バージョンを購入させていただきました。

遅くなりましたが写真をお送りいたします。

2人の息子は1月から現在3月まで毎日全く飽きずにテレビを観るような感覚で当たり前のように雲梯にぶら下がっております。

雲梯にぶら下がりながら兄弟じゃれあっている姿を見ると雲梯を購入してよかったとしみじみ感じます。

もともと腕の力が弱くて公園の雲梯ができなかった長男ですが、先日久しぶりに公園で雲梯をしたら軽々できるようになっていました。

次男も現在3歳ですが毎日雲梯にぶら下がっているので今後の成長が楽しみです。

このような丁寧で温かみのある雲梯を作って頂いてありがとうございました。

末永く大切に使わせて頂きます。
こちらこそ、ありがとうございました。
またのお便りを楽しみにしております。

   本田

Message body

拍手[1回]

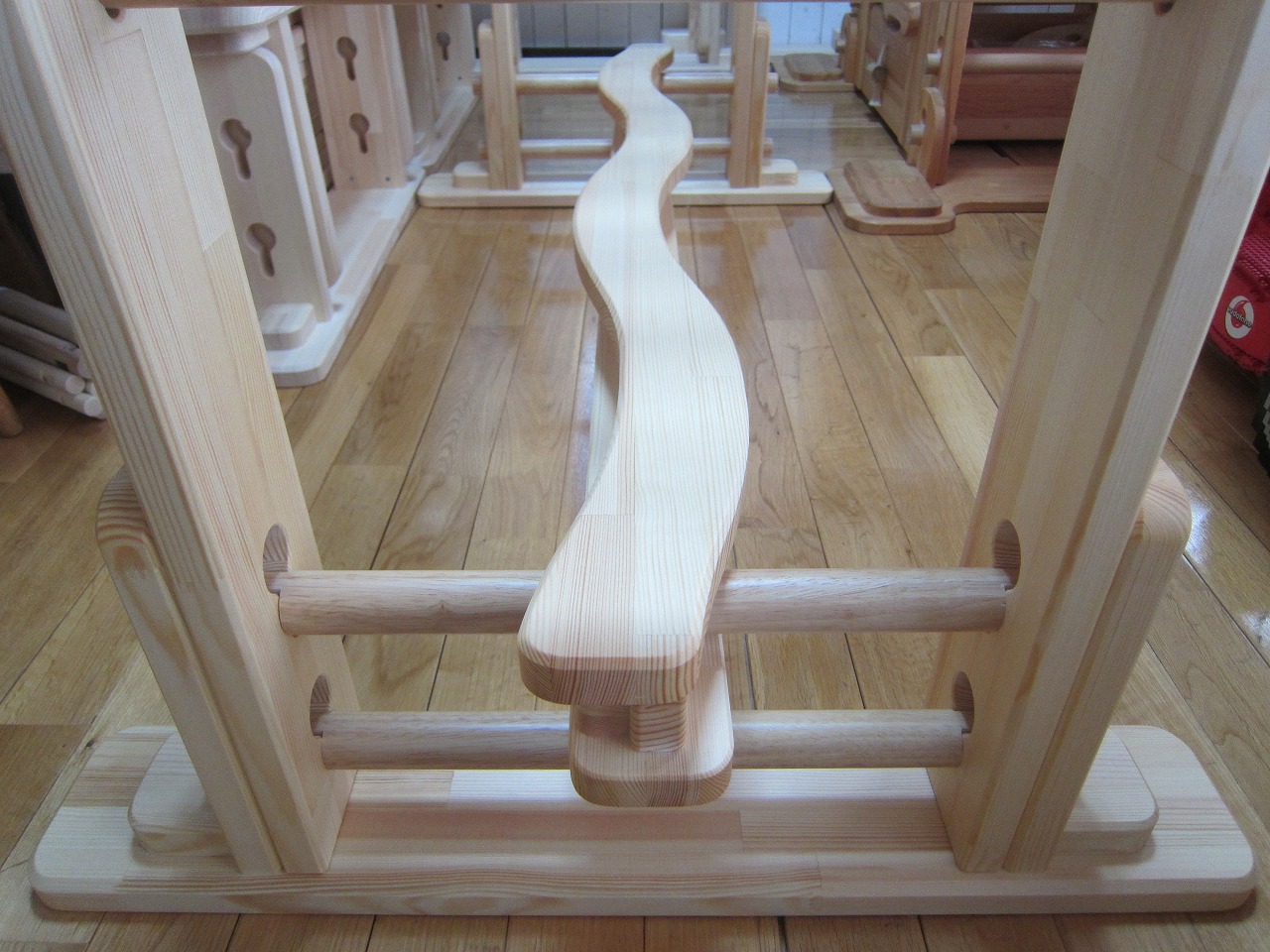

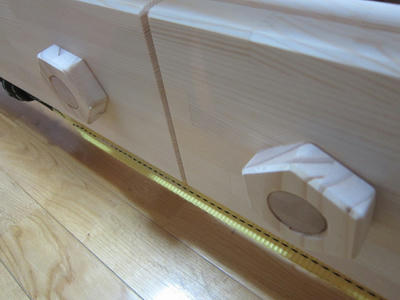

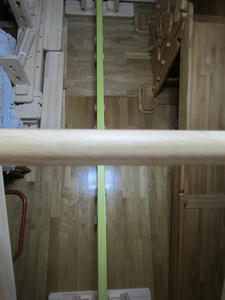

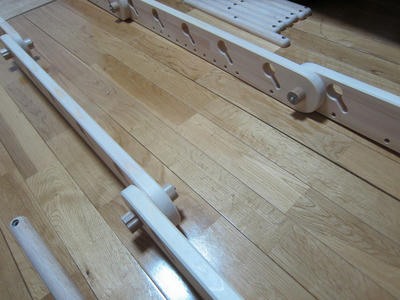

カスケードうんていオプション(内蔵型スラックライン)

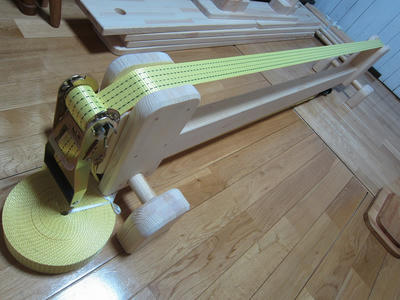

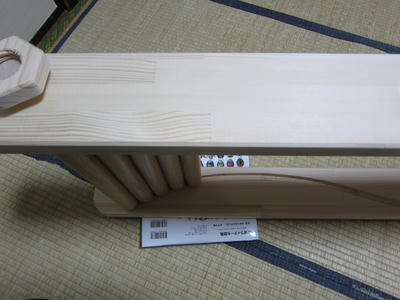

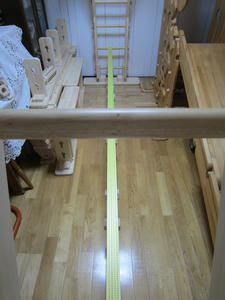

人気の内蔵型スラックラインです。

カスケードうんていの丸棒を利用した内部設置型オプションになります。

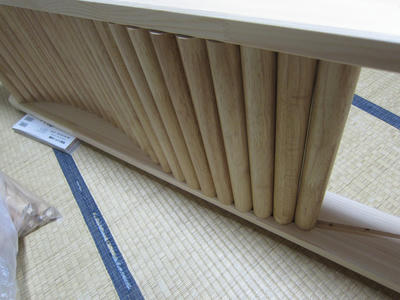

ラックは150mm×25mmのパイン集成材5枚を木製ねじで交互に抱き合わせ、ライン幅と同じ50mm幅を確保しています。また、通常のストレート平均台にも使えます。
耐荷重量はどちらも75kg以上。価格は19800円で、安価なヤマト便発送が可能です。ラインは付属しませんので、ご自身でご用意願います。画像のラインはamazonnで送料込み3160円のものですが、とてもしっかりしています。

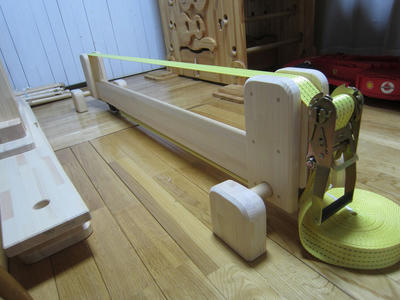

ラインは一周させて取り付けます。

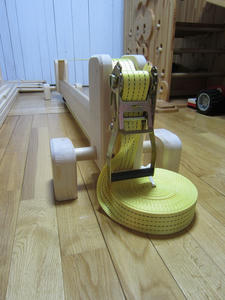

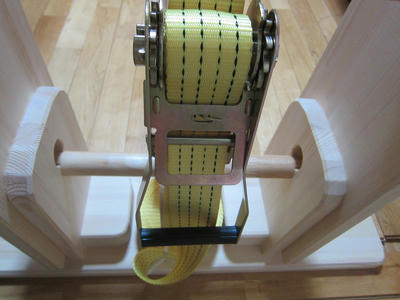

うんてい本体に傷をつけない位置にラチェットを取り付けます。



拍手[0回]

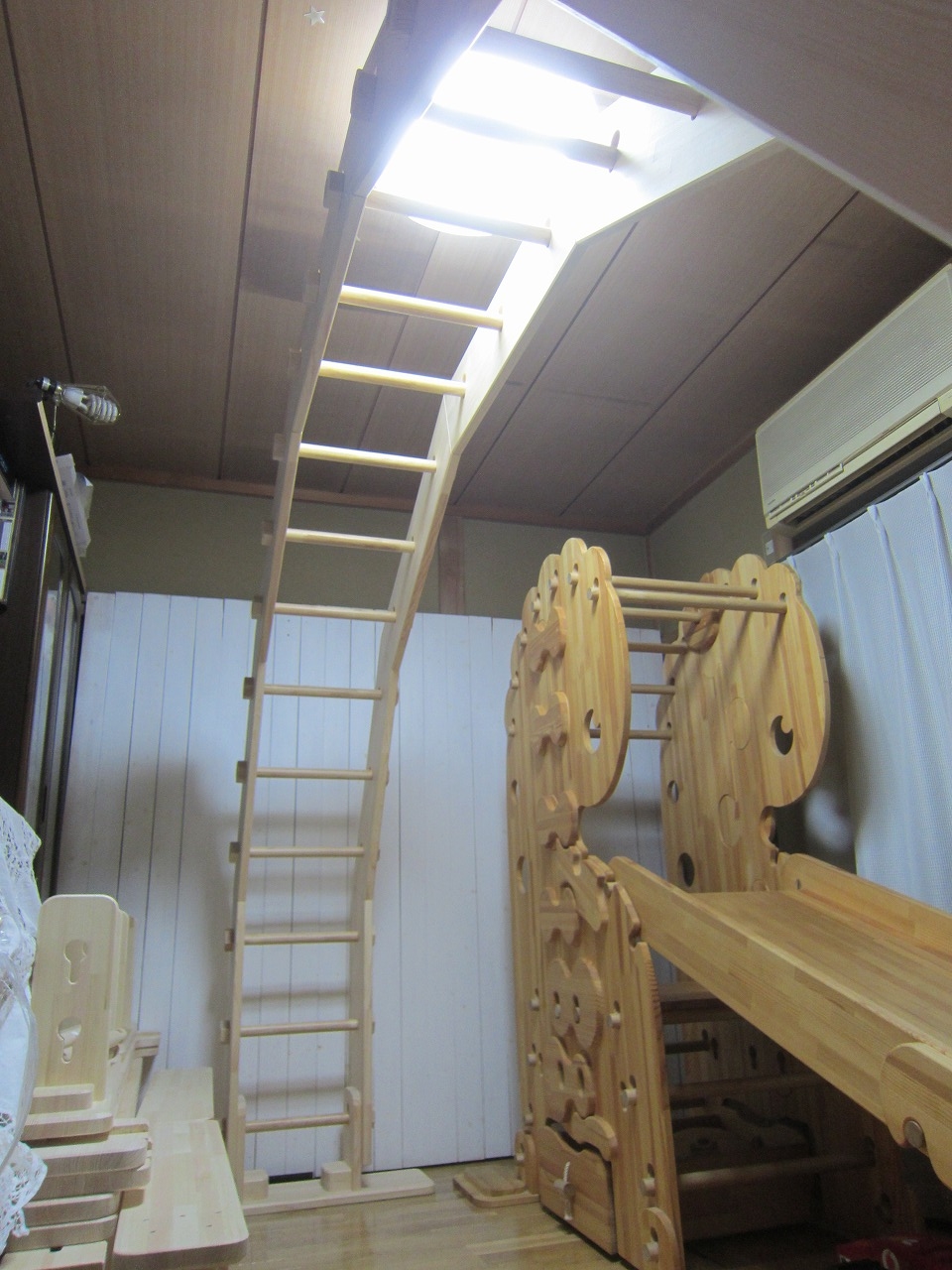

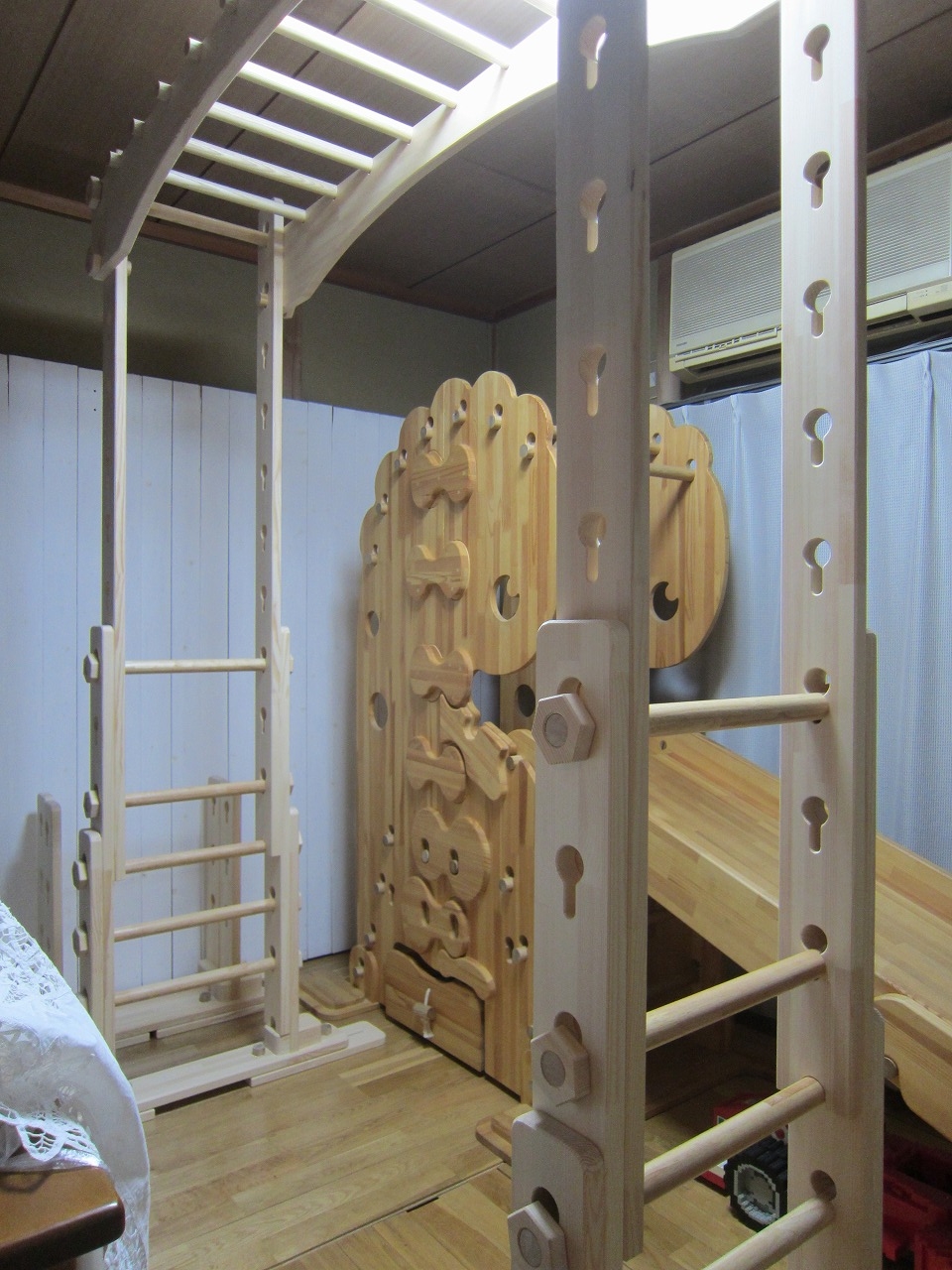

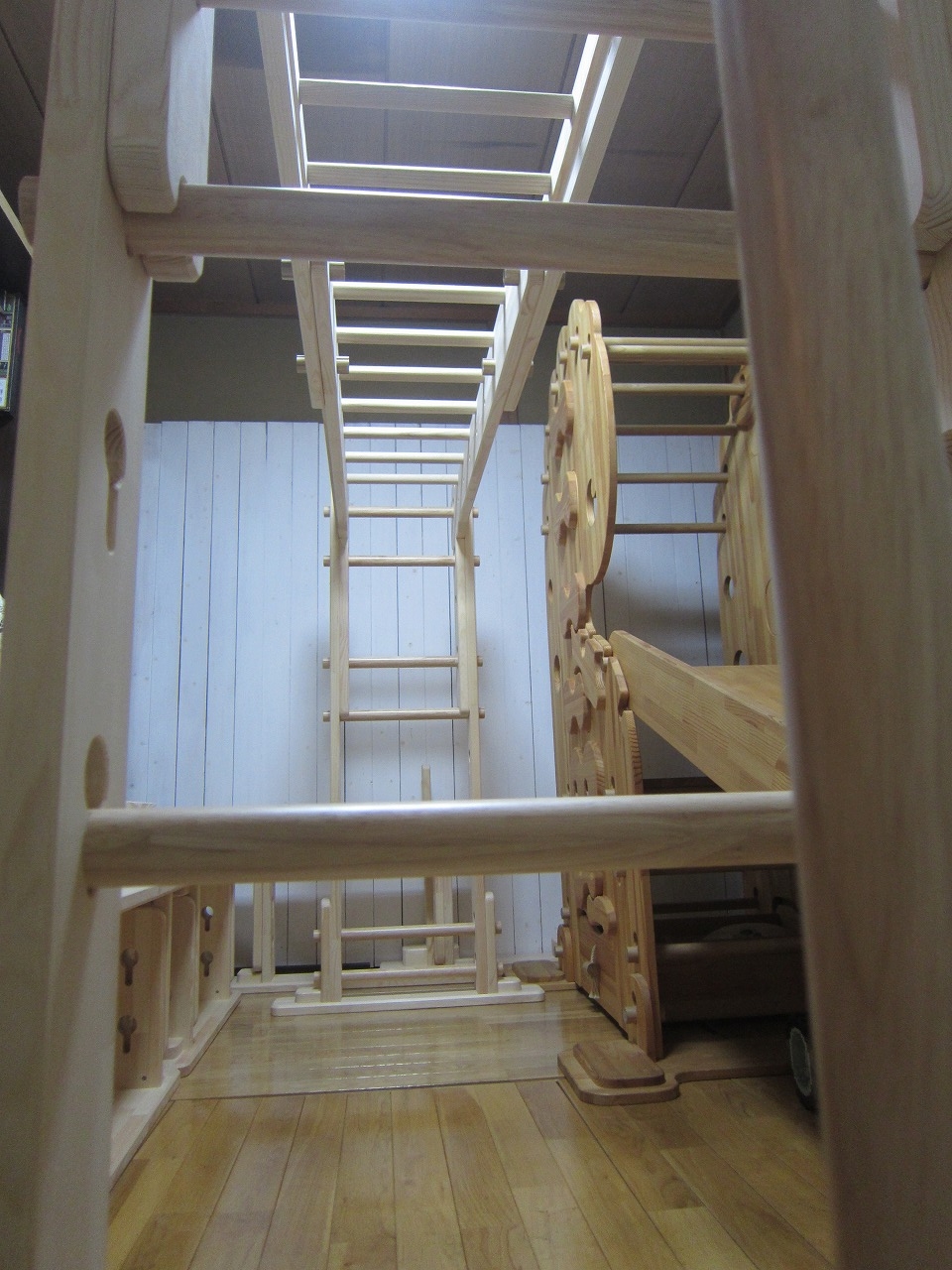

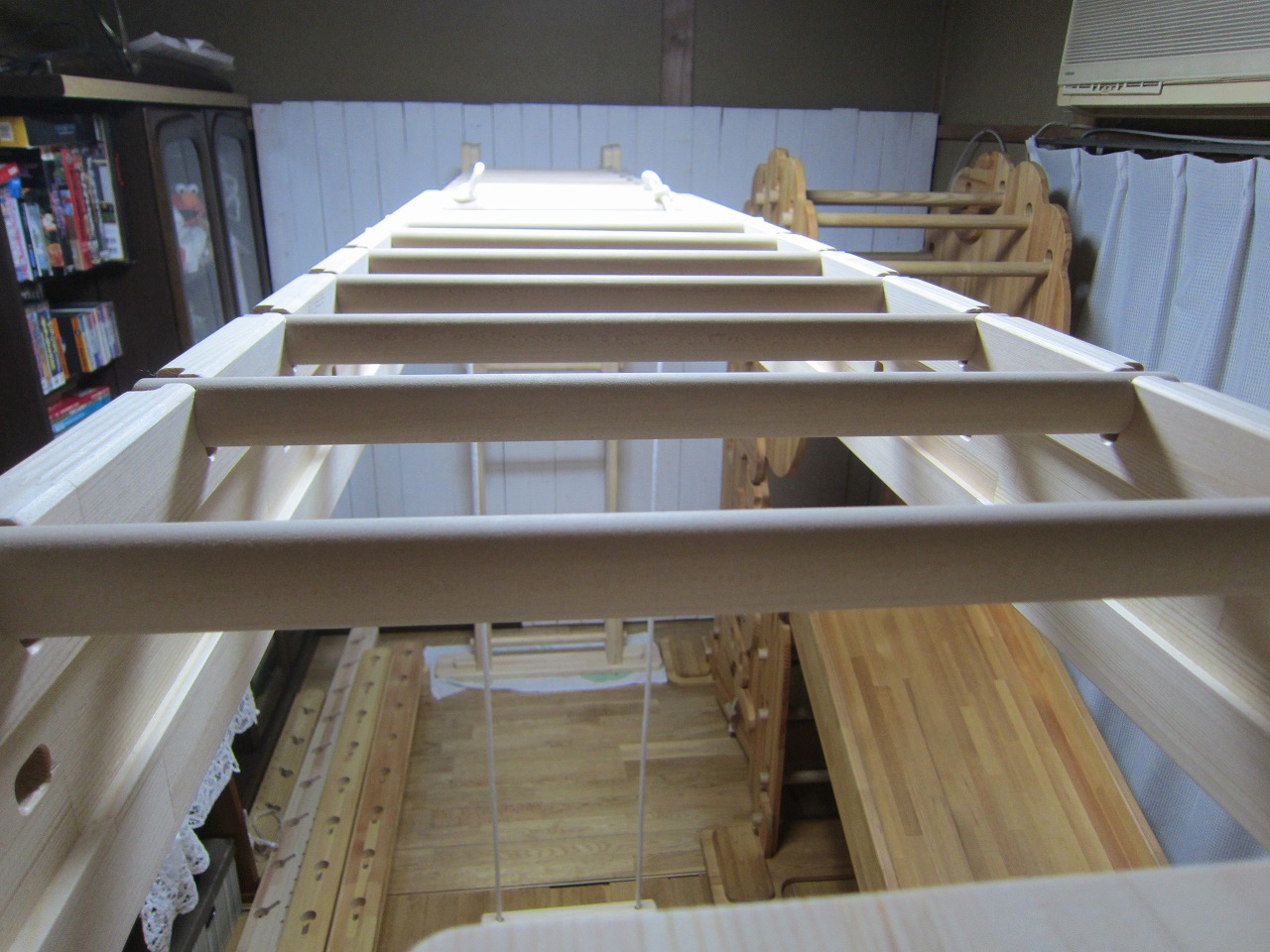

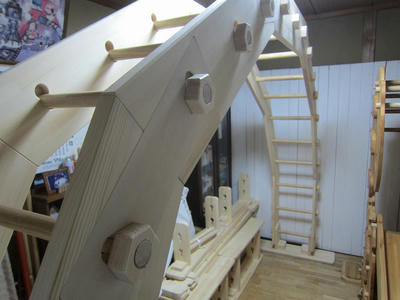

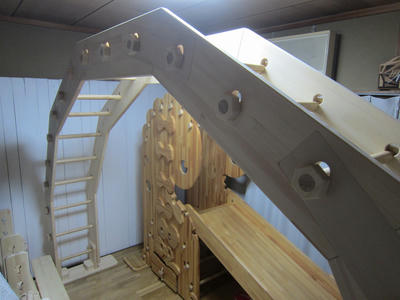

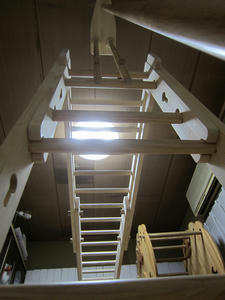

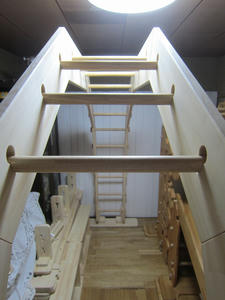

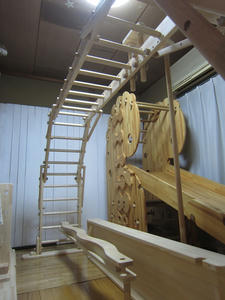

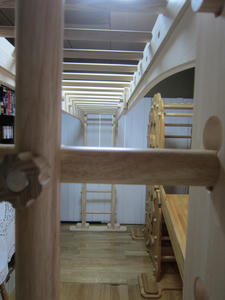

カスケードうんてい 完成

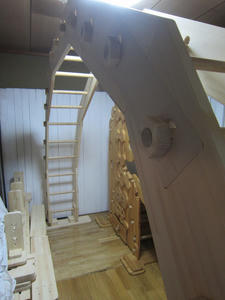

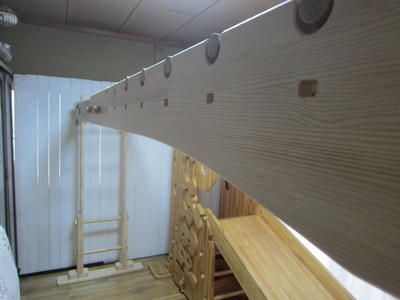

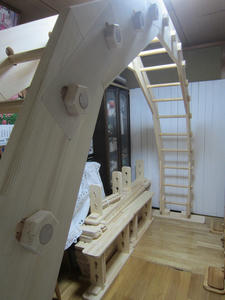

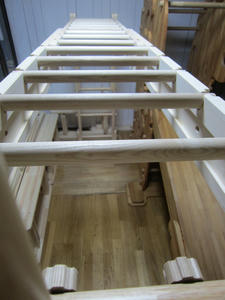

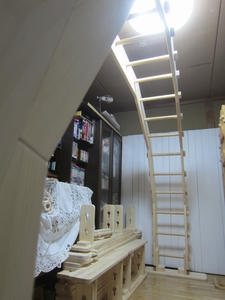

梁を合計14枚連結したカスケードうんていが完成しました。

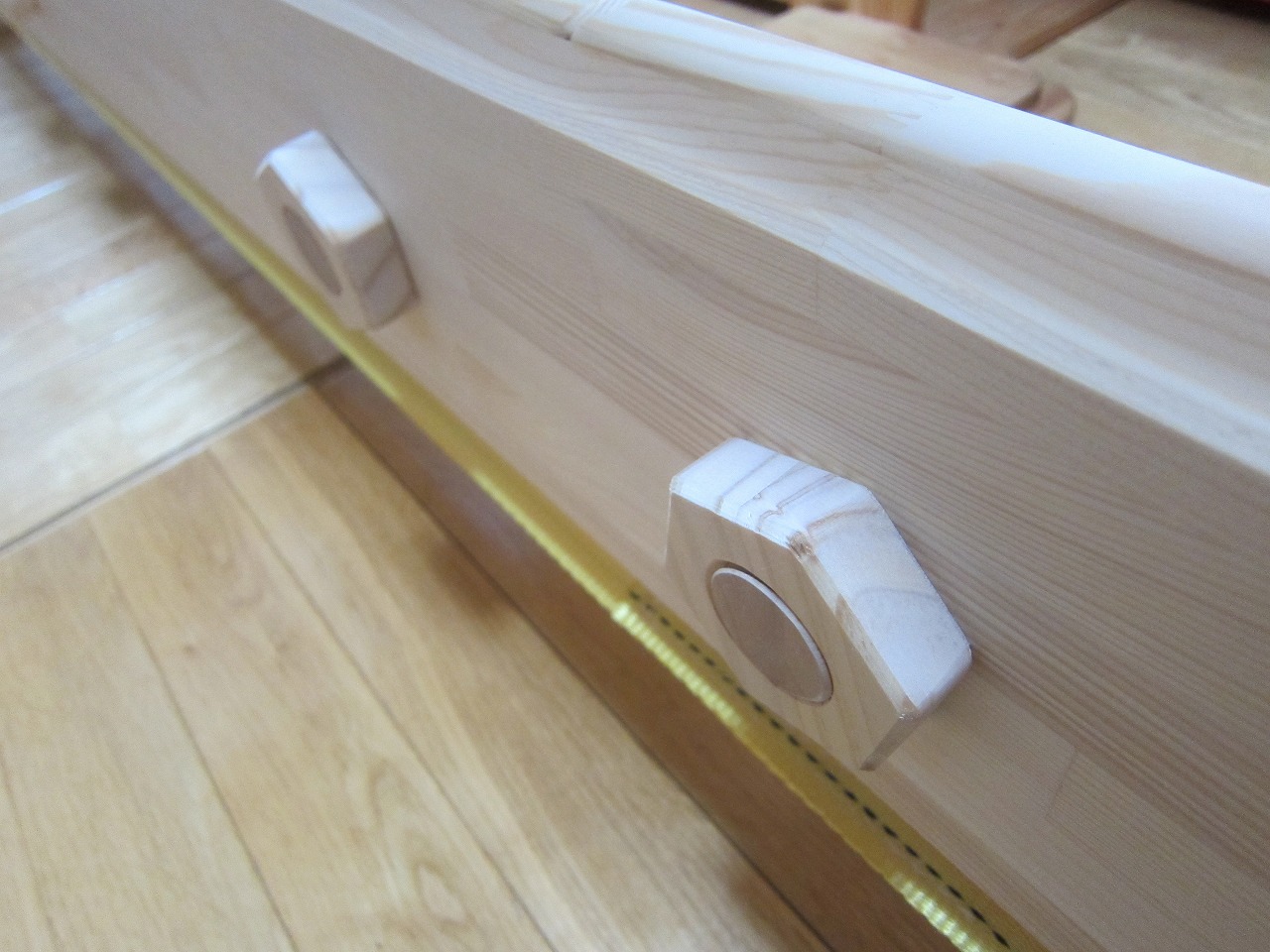

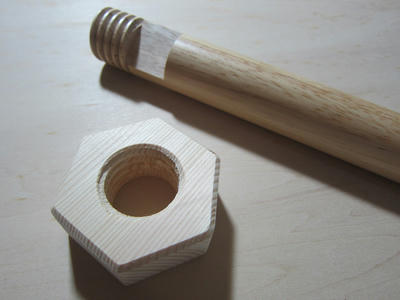

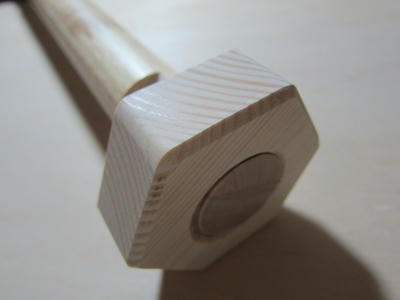

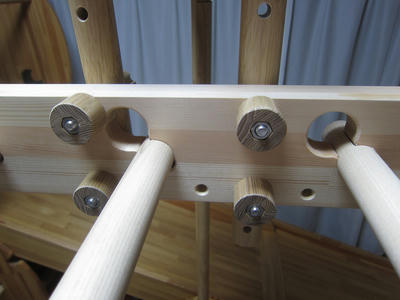

32mm丸棒と大きめの木製ナットで組まれたアーチ状構造は頭一つ以上抜けた強度と剛性感で安心して遊べます。勿論大人も。


(設置スペース)3100mm×780mm
(高さ×長さ×幅)1980mm×3100mm×780mm(土台幅)
(握り棒最大高さ)1890mm
(握り棒内寸)350mm

(握り棒間隔)約250mm
(握り棒サイズ)32mm
(耐荷重量)75kg以上
(高さ調整)梁の組み合わせ枚数で変化
(対応年齢)0歳~老人
(発送方法)安価で安心なヤマト便
(説明)厚さ25mmのパイン集成材で切り出した200mm×800mmの梁をアーチ型に数珠繋ぎし、組み込まれた32mm握り棒を全て木ねじ固定することで、非常に高い剛性感を実現しています。
設置スペースは六畳間を必要としますが、梁の下を素通りできる構造のため実際の専有面積は僅かで、スペースを犠牲にし難い常設型うんていとなります。
組み立ては女性一人でも可能です。


拍手[0回]

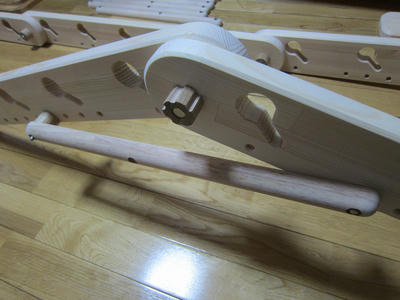

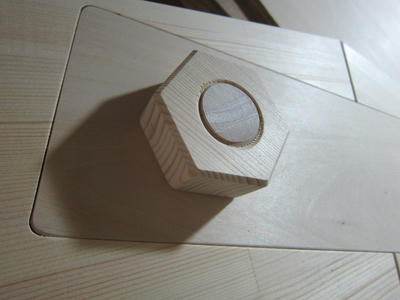

カスケード(数珠つなぎ)うんていの製作

本年度2作目の新作(カスケードうんてい)です。
柱を使わずに梁のみを数珠つなぎすることで、面白いモノが出来上がります。

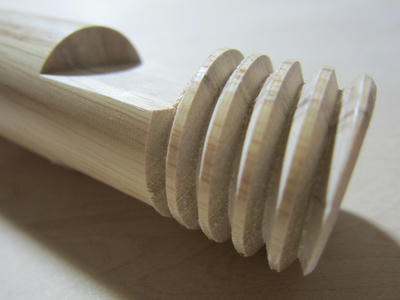

今回の肝は木ねじです。これが強度面でとても役に立ってくれます。
今回の木ねじは少しねじ山を大きくしてみました。密度の低い部分のねじ山の欠けを防ぐためです。

殆ど欠けは見当たりません。上出来です。
丸棒の欠き込みも片方2ミリほど浅くし、強度の低下を抑制します。

ガタツキも全くなく、満足な出来栄えです。

この欠き込みに梁が収まり、木ねじに締めあげられます。

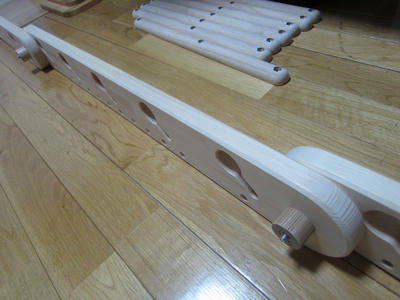

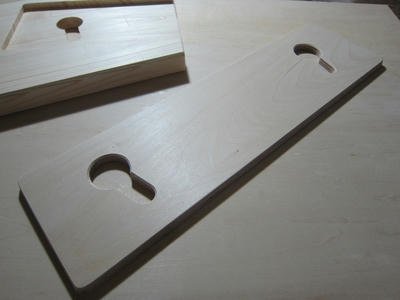

梁です。

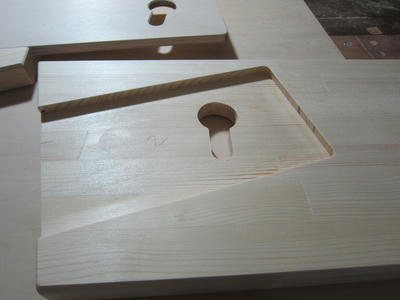

梁同士をつなぐ部分です。

加工はかなり難しいです。

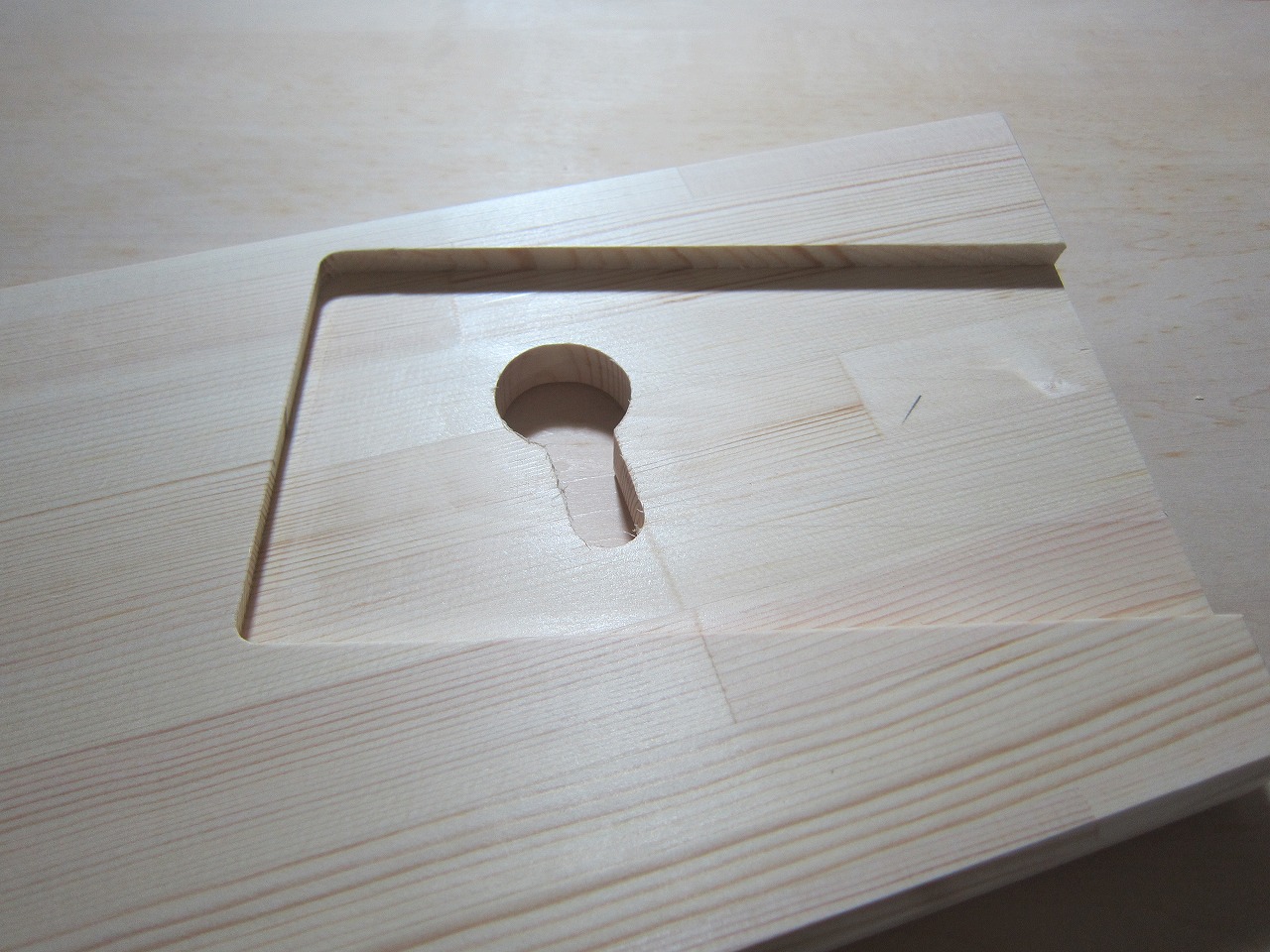

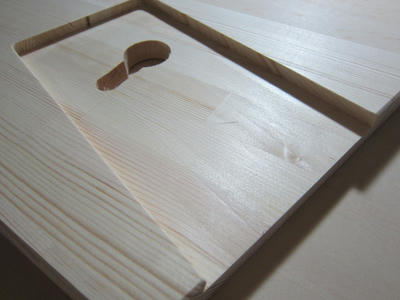

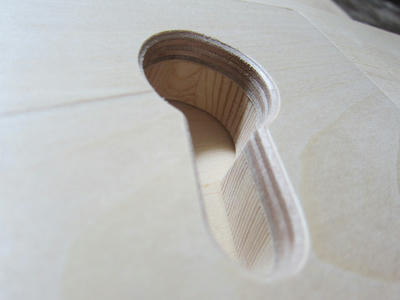

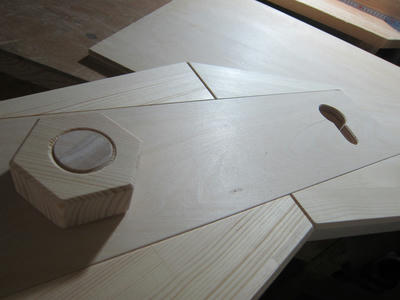

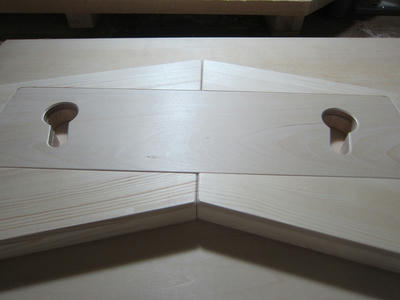

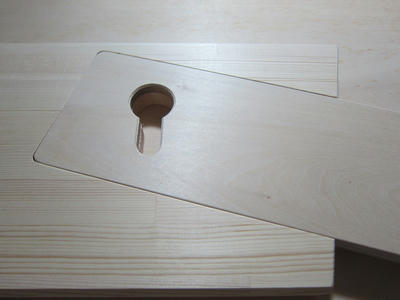

シナ合板。こちらが梁と梁を繋いでくれます。

木口から差し込んでいきます。

このように、板面と同面に収まります。

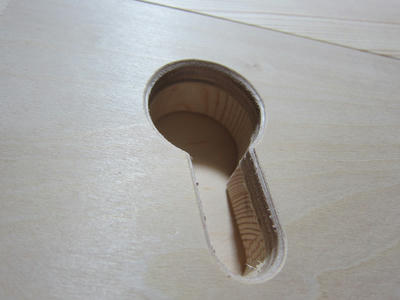

穴の形がぴったりと合わなくてはいけません。

相棒の梁です。右側ですね。

同様に差し込みます。蟻を切っていますので、スライドさせないと脱着はできません。

穴の位置が合わないと失敗です。

互いの梁が上手く繋がりました。成功です。

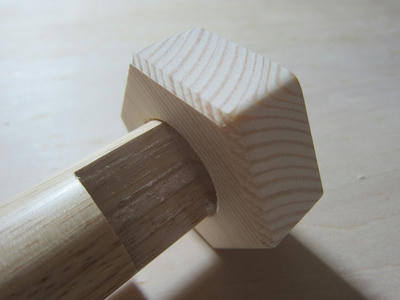

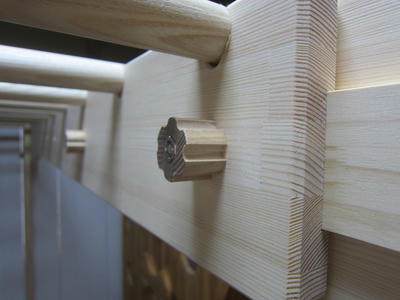

丸棒を滑り込ませ、ロックします。絶対に外れません。

木ねじを締めて固定します。

この手順を繰り返し、梁を継ぎ足していきます。完成姿は次回で。


拍手[2回]

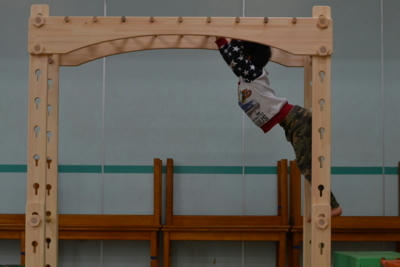

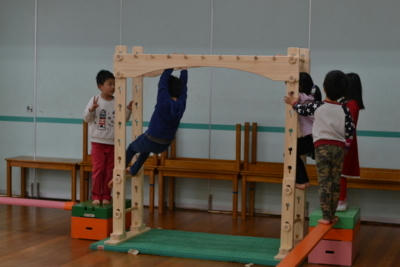

No.79 ☆ドレーパー記念幼稚園の日記☆

Message b

本日、神奈川県のドレーパー記念幼稚園からお便りが届きました。
ありがとうございました。
ご購入いただいたモンキーフリップ1が業務用として大活躍です
(^_^;)/。
幼稚園のブログで、動画も見れます。

(お便りです)
昨日、モンキーフリップ1が届きまして、早速、今日、子どもたちが使って遊びました。
幼稚園には巧技台セットがあって、それと組み合わせて、遊び、楽しみながら体の使い方を覚えていけるようにします。
10月の運動会で頑張った、みんなへのプレゼント・・。年長児の卒業式前に届いてよかったです。
ありがとうございました。
こちらこそありがとうございました。
このような施設で使っていただき、光栄です。

※ドレーパー記念幼稚園のブログは⇒こちらです

拍手[0回]

2018年度新作2弾(カスケードうんてい)

本年度2回目の新作発表(カスケードうんてい)です。

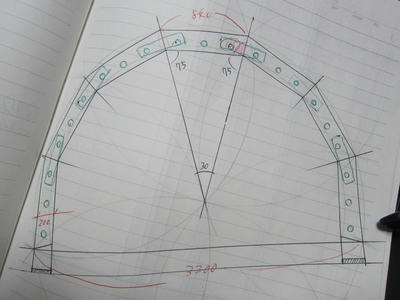

例によって適当な手書き図面ですが、これで作れます。
公園で見かけるアーチ状うんていを、そのまま部屋に持ち込んだ感覚で楽しめるはずです。
対応年齢は32mm握り棒が握れる0歳後半から老人まで。
設置スペースは6畳間が必要ですが、高さが2mを超えるので、さほど邪魔にはならず、ベッドを跨いだ格好での常時設置も可能。

拍手[1回]

No.78 モンキーフリップ1パラレルバージョン!!

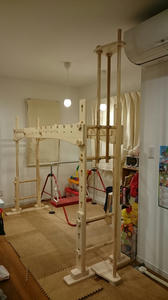

長野県はM.Sさまから写真が届きました。ありがとうございます。
先週、発送させていただきました、ロング登り棒付モンキーフリップ1パラレル仕様第1号機です。
この巨体を女性お一人で組み上げられました。
設置場所が良く、実物より立派に見えますネ。
素晴らしいことです。


(お便りです)
こんばんは。

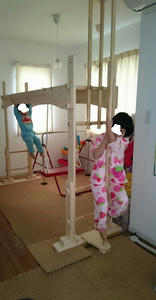

保育園から帰っても、やっぱりうんていへ一直線。
生活の一部にして欲しいので圧迫感ありますがあえてリビングに設置。
今まで鉄棒にくくってあったブランコもうんていにくくってみました。
ロープが短いので新調予定です。
鉄棒もひとまずありますので待ちに待ったうんていが揃い、いい遊び場になりました。
ひとまず、パラレルうんていですがもったいないので全長2メールちょっとで設置。今後、マンネリ化してきたところで最大限伸ばして使ってみようと思っています。

昨日から住む世界が変わったような我が家です。
まだまだ前へ進むことが出来ない二人ですが練習を重ねているようです。
疲れたらブランコで休んだり、そのままテレビをみたり。
二人の住みかになることでしょう。
最高の空間をありがとうございました。
またオプションなどでお世話になるかもしれませんが今後ともどうぞよろしくお願いいたします。
また相談にのってください。
この度はありがとうございました。
こちらこそありがとうございました。
またのお便りを心よりお待ちしております。

    本田

拍手[0回]

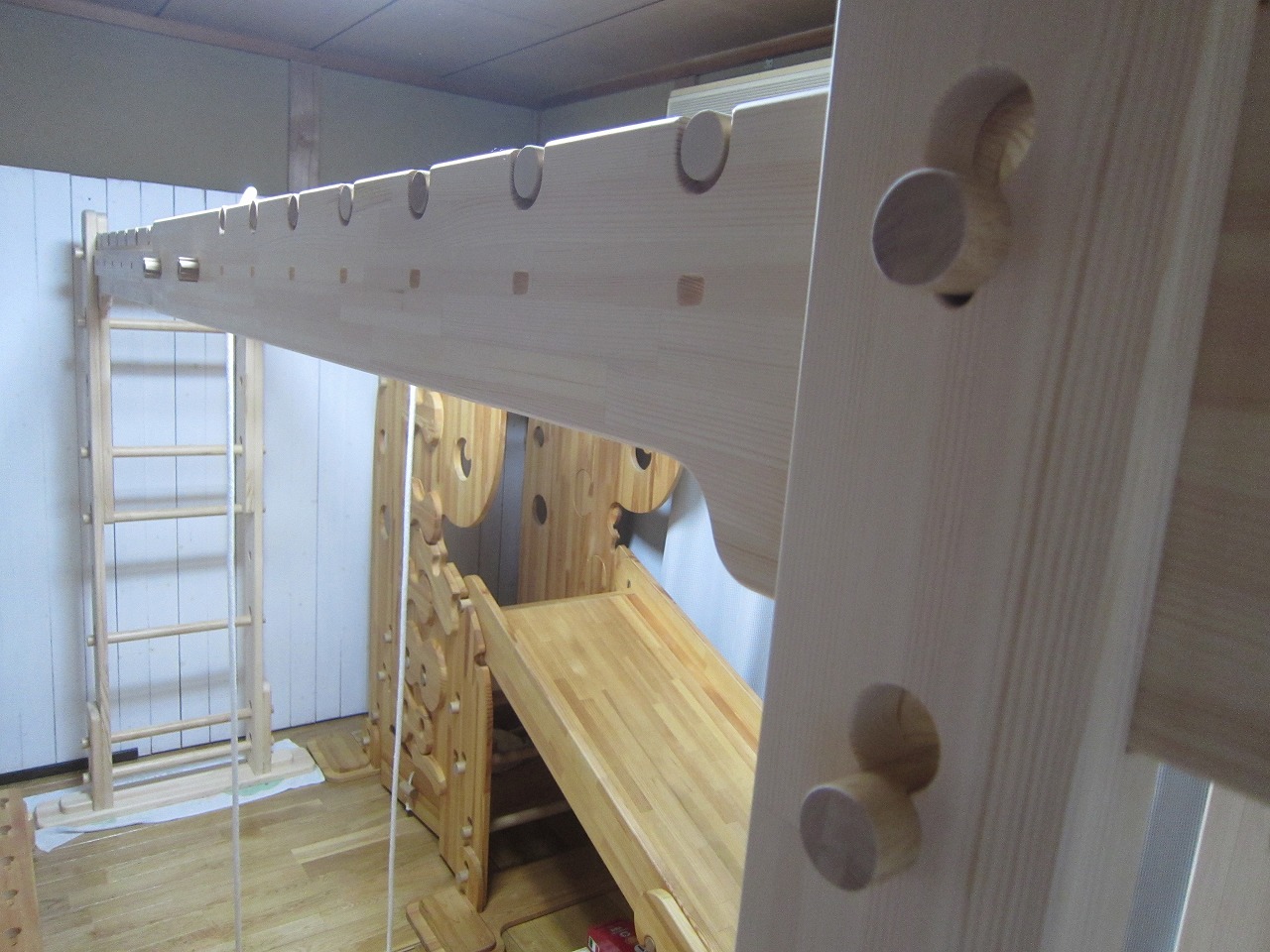

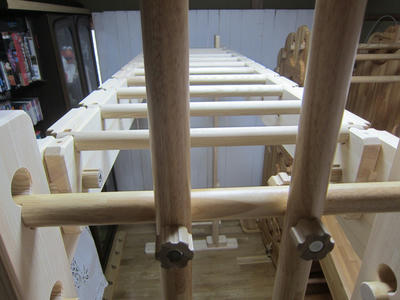

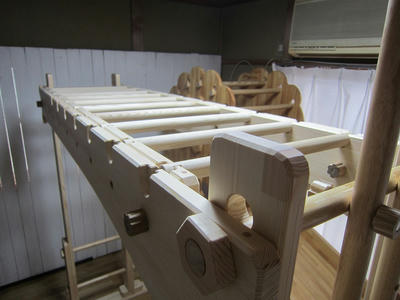

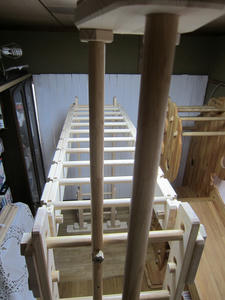

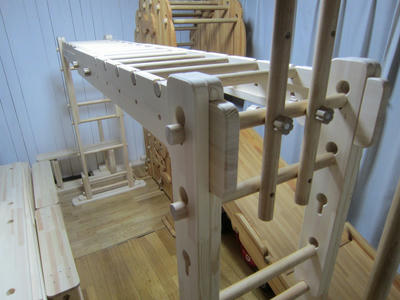

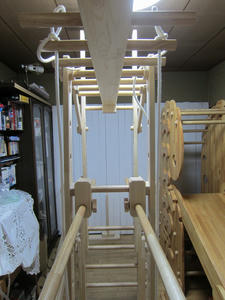

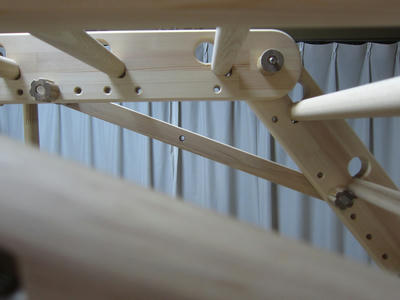

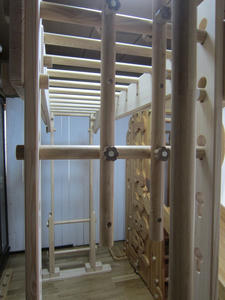

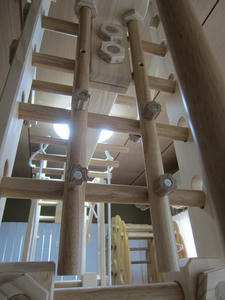

モンキーフリップ1パラレル仕様+ロング登り棒

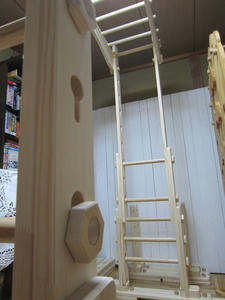

2018年度、新作1号機、モンキーフリップ1パラレル仕様です。オーダーうんてい版の性能をほぼそのまま移植しながら、安価なヤマト便発送を可能にしています。設置場所が許せば、最適の一台になるでしょう。

(仕様内容)
①基本サイズ⇒長さ:1760mm/高さ:1685mm/幅(土台幅):780mm
②握り棒高さ:1600mm(床から700mm~1600mmの間で150mm間隔で高さ調整可能)

③梁の伸縮機能⇒最短時:1760mm~最長時:2640mm(伸縮幅は150mm間隔で調整可能)
④握り棒本数⇒最短時(28mm×9本)~最長時(28mm×15本)/150mm間隔
⑤木ねじ式延長用丸棒2段階追加で、握り棒高さを1900mmまで上げることが可能。

※画像は、オプションのロング登り棒を装備しています。

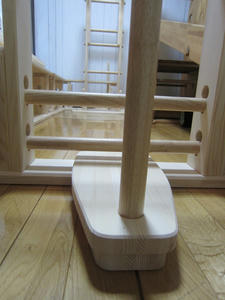

(ロング登り棒の仕様)
32mm丸棒を使い、タモ製ボルトセットで柱ユニットの梁用丸棒に固定します。
登り棒の高さ有効サイズは、床から固定用天板下端まで2130mmありますが、発送サイズの関係で、1610mmと630mmの丸棒を脱着式ボルトで繋いでいます。
高さの関係で揺れは発生しますが、通常使用で破綻することはありません。
更に、このモンキーフリップ1パラレル仕様の生涯化も可能となっています。

拍手[0回]

モンキーフリップ1生涯仕様+シングル平行棒

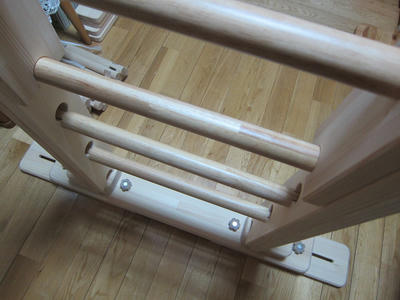

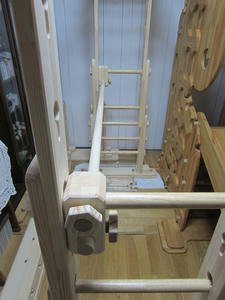

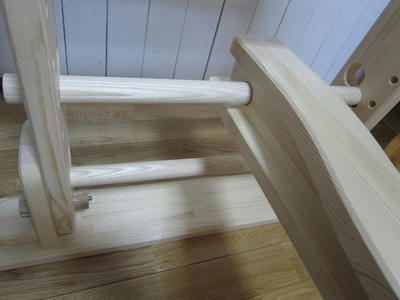

モンキーフリップ1生涯仕様に、シングル平行棒を取り付けています。
落札者様は、これをバレエの練習に使われるようです。

今回使った平行棒用丸棒は、昨年後半から握り棒用として使い始めたタモ、ブナ系統の丈夫な硬木材で、サイズは32mmです。
集成丸棒よりもこちらの無垢材の方が平行棒には強度的に適している様で、今後はこの仕様で行く予定です。
設置方法は、取り付け用ユニットを任意の高さに取り付け、棒を通して木ねじで固定します。

拍手[1回]

No.77 年明け1号 ぷちブリッジ画像

愛媛県はI.Mさまから今年初のうんてい写真が届きました。ありがとうございました。
去年の最終発送。平均台、登り棒、ブランコ、鉄棒機能を備えたぷちブリッジです。
末永く使い倒してください。

(お便りです)

お世話になっております。
完成?しました。
とても喜んでおります。
新生児もいるので大活躍してくれそうです。
今後、5~6年は十分役に立ってくれるでしょう。
ちなみに、梁の高さはもう一段階上げることが可能です。

        本田

拍手[0回]

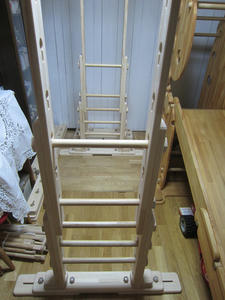

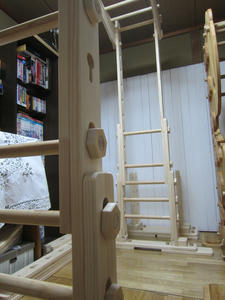

モンキーフリップ1生涯仕様 完成!!

モンキーフリップ1の生涯仕様です。何とか年内に間に合いました。

(モンキーフリップ1からのバージョンアップ内容)

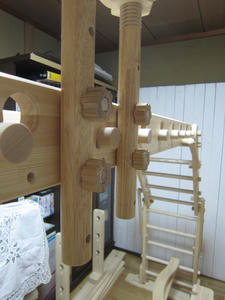

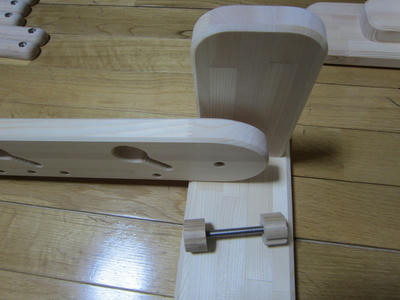

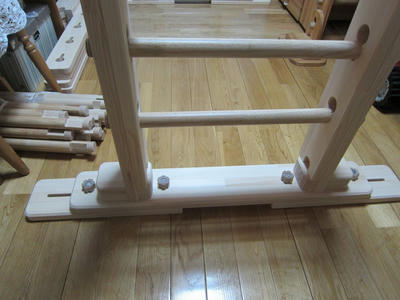

①土台幅伸縮機能:最小サイズ780mm~最大サイズ1015mm※無段階スライド方式。タモ製ボルトセットで任意の幅で固定。
②土台立ち上がり部分を50mm拡大。
③延長用小柱を合計4本追加。※握り棒高さ=1325mm~最大2225mm(150mm間隔7段階)
④柱ユニット側丸棒を合計8本追加。
⑤握り棒サイズを標準の24mmから28mmに変更。
◎生涯化費用:50000円
◎安価で安心なヤマト便発送扱い
※画像は握り棒高さ2075mmで組んでいます。





拍手[1回]

No.76 東京からモンキーフリップ1


本日、東京はW.Nさまから写真が届きました。ありがとうございました。
とっても綺麗に撮れていますね。
リフォームに間に合い一安心です。
子供さんの身長ですと1~2年のうちに延長用丸棒が必要になりそうですね。

(お便りです)

この度はありがとうございました( ´∀`)
本当に素敵な商品に感激しております。
お友達にも勧めたいと思います。
自宅のリフォームも終わり床が綺麗になったので雲底がスムーズに置けました。
写真アップ致します。
こちらこそありがとうございました。
今日はとても良い日になりました。

        本田

拍手[0回]

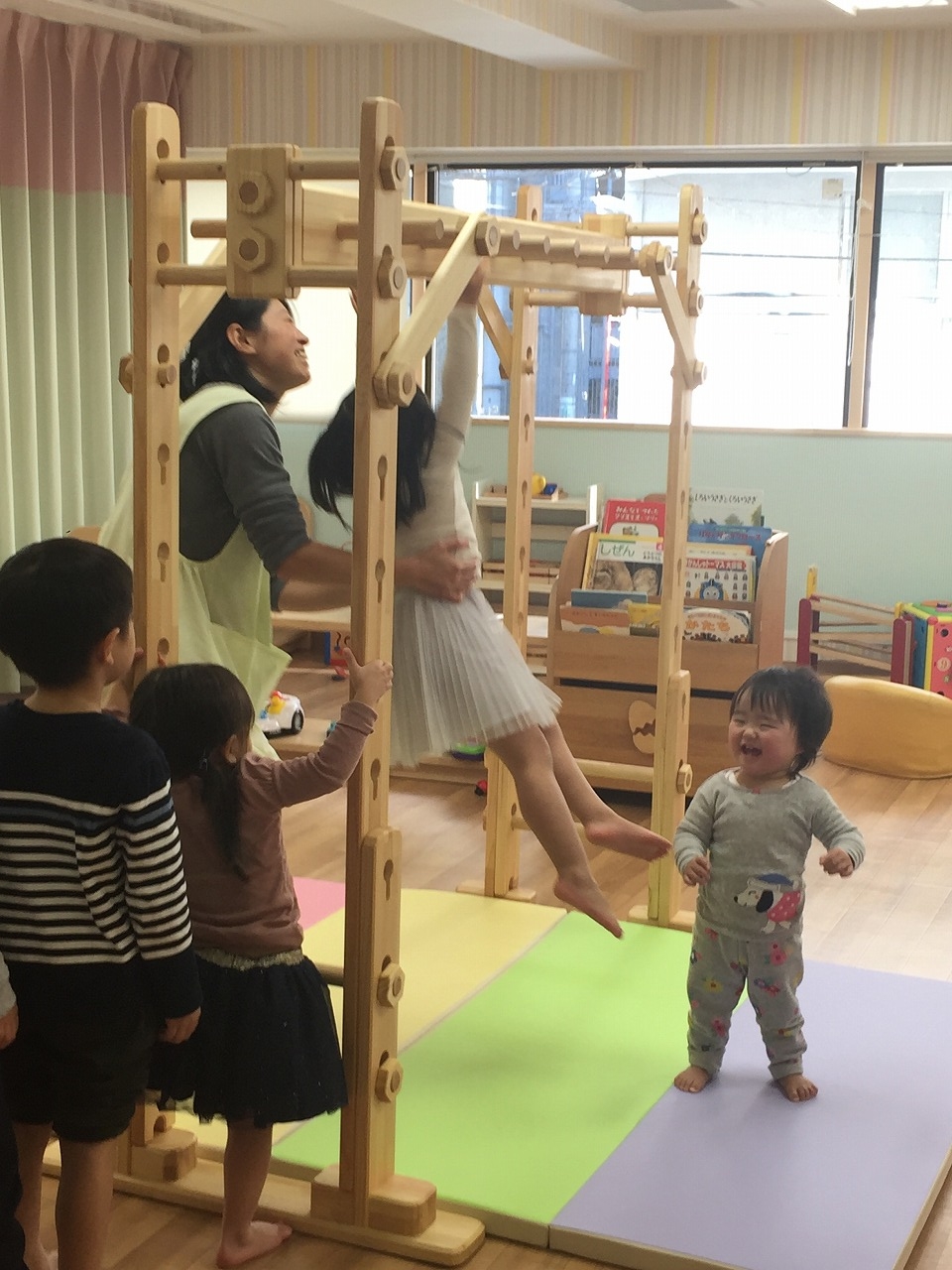

No.75 託児所でモンキーフリップ2


本日、東京はO.Mさまから写真が届きました。ありがとうございました。
モンキーフリップ2一号機が託児所で使われるようになり、光栄の至りです。
少々マニアックな機体ですが、業務用としての耐性は十分備えていると思います。他機種に備わるにぎり棒の取り換え機能はありませんが、それ故に幅広い年齢層のそして少々ラフな使用に毎日耐えるには最も向いたモデルかもしれません。

ちなみに、順番待ちの傍らでこちらを向いて笑っているのがO.Mさまの子供さんです『オラオラオラァ!なんだそのへっぴりごしはぁ~!』

拍手[0回]

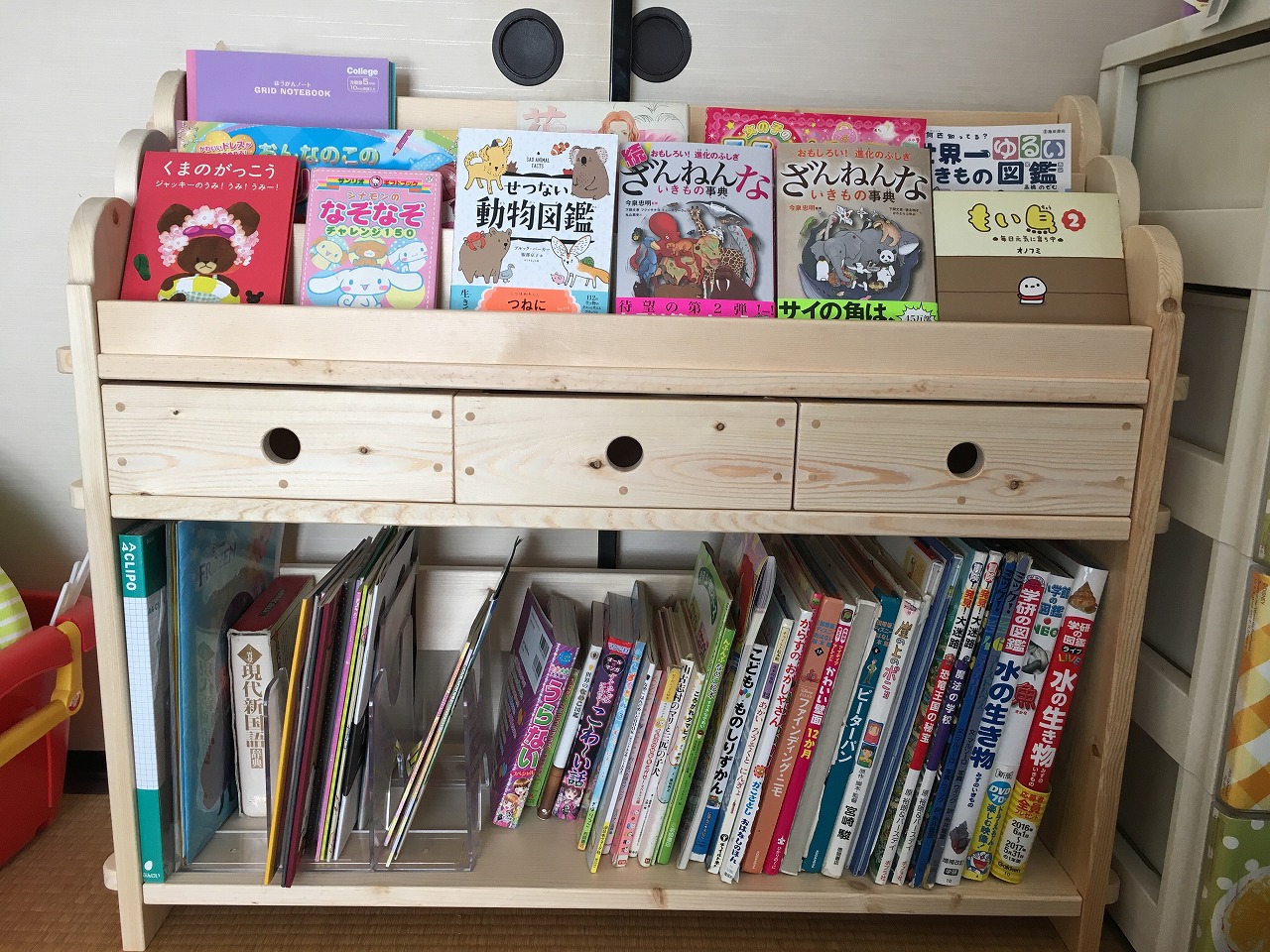

ずいぶん久しぶりの絵本棚写真です。

大阪のH.Yさまから届きました。ありがとうございました。
お馴染みの3連BOXタイプですが、アップするのはかなり久しぶりです。
いただいたメールがいつの間にかなくなってしまい、お便りが載せられませんが、待った甲斐があったとのことです。こちらこそ、作った甲斐がありました。ありがとうございました。

拍手[0回]

No.74 ☆島根の託児所から☆

島根県のA.Rさまから写真が届きました。ありがとうございました。
登り棒付のオーダーうんていです。
託児所でのご利用は初めてで、当方も非常に嬉しく思います。

☆お便りです☆

本田様

この度はお世話になりました。
うちは民家で夜間託児所をしてます。夜間利用の子は室内遊びが多く子供たちの体を動かす機会が少なかったです。
託児所の子の年齢は0歳から小学生と年齢幅が広いうえに、小スペースで部屋を改装せずに(賃貸なので改築には大家さんの許可が必要)誰もが安心して使えるものがなかなか出会えませんでした。
今回本田さんのうんていに出会うことができてよかったです。
子供たちもとても喜んでいます。
ありがとうございましたm(__)m
こちらこそありがとうございました。
このような施設で使っていただき、光栄です。
またのお便りを心からお待ちしております。

       本田

拍手[0回]

No.73 パラレルうんてい生涯仕様(茨城から)

本日、茨城県のS.Yさまから写真が届きました。ありがとうございました。
先日お届けしたパラレルうんてい生涯仕様1号機です。
あまりの大きさに画面内に収まり切らなかったようです。

大人も子供も好きな時に好きなだけ遊べるこの環境がうらやましい!!
またのお便りを心からお待ちしております。

拍手[1回]

No.72 初のパラレルうんてい写真がやってきました(^^♪

待ちに待ったパラレル画像!!
何台納めたかわかりませんが、ようやく届きました。うれしいですね(^^♪
送り主は愛媛のK.Hさま。ありがとうございました。
この子の環境が羨ましい。


☆追加写真です!!蜜蝋で仕上げています。仕事が早い(''◇'')ゞ
うんてい名人のお姉ちゃん登場!!

むーびー(ツルツルすべり台)

(おたよりです)
無事に届き早速組み立てました。
素敵ですね^_^
一歳半の息子も大変気に入ってます。
良いお品をありがとうございました!
こちらこそ素晴らしい写真と動画をありがとうございました。

末永く愛用していただけますと幸いです。
またのお便りを心からお待ちしております。

本田

拍手[0回]

パラレルうんてい標準仕様

前回記事の生涯仕様と同時進行で製作した標準のパラレルうんていです。
パラレルうんてい2台は結構なハードスケジュールでいまだにダメージが残っています。
組み立てはやはり他とは一線を画すものがあり、慎重な作業が必要です。
2枚の梁を引っ掛けるときには何か布団ばさみのようなモノで柱と梁を仮固定すると安全に組めそうです。試してはいませんが・・。

拍手[0回]
