ブランコ高さ調整穴追加

画像はうんていオプションの、ブランコ用吊り下げ丸棒です
通常、鎖やロープに当たる部分ですが、お客様の要望により、調整穴を増やします。
標準は４穴仕様。

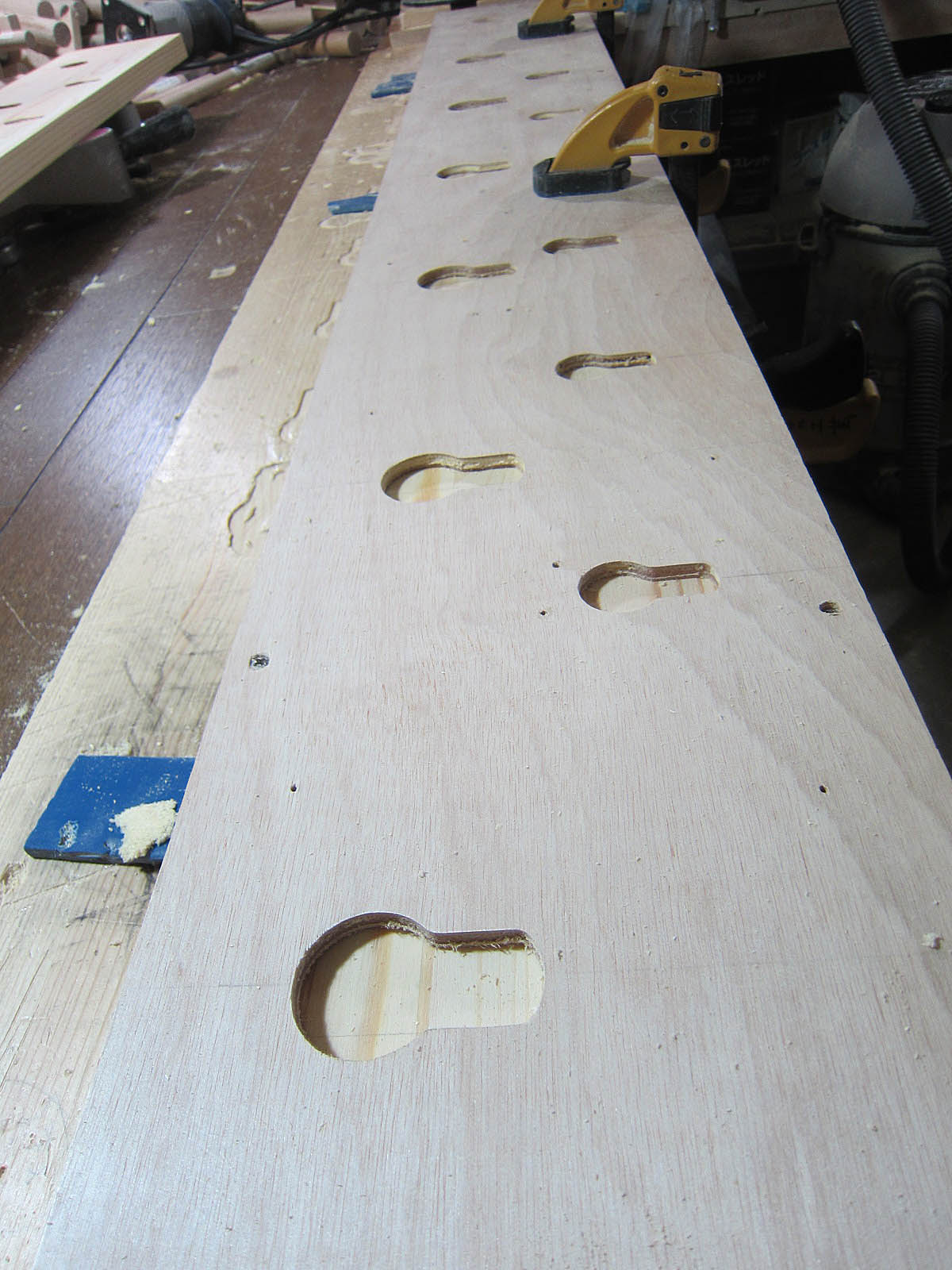

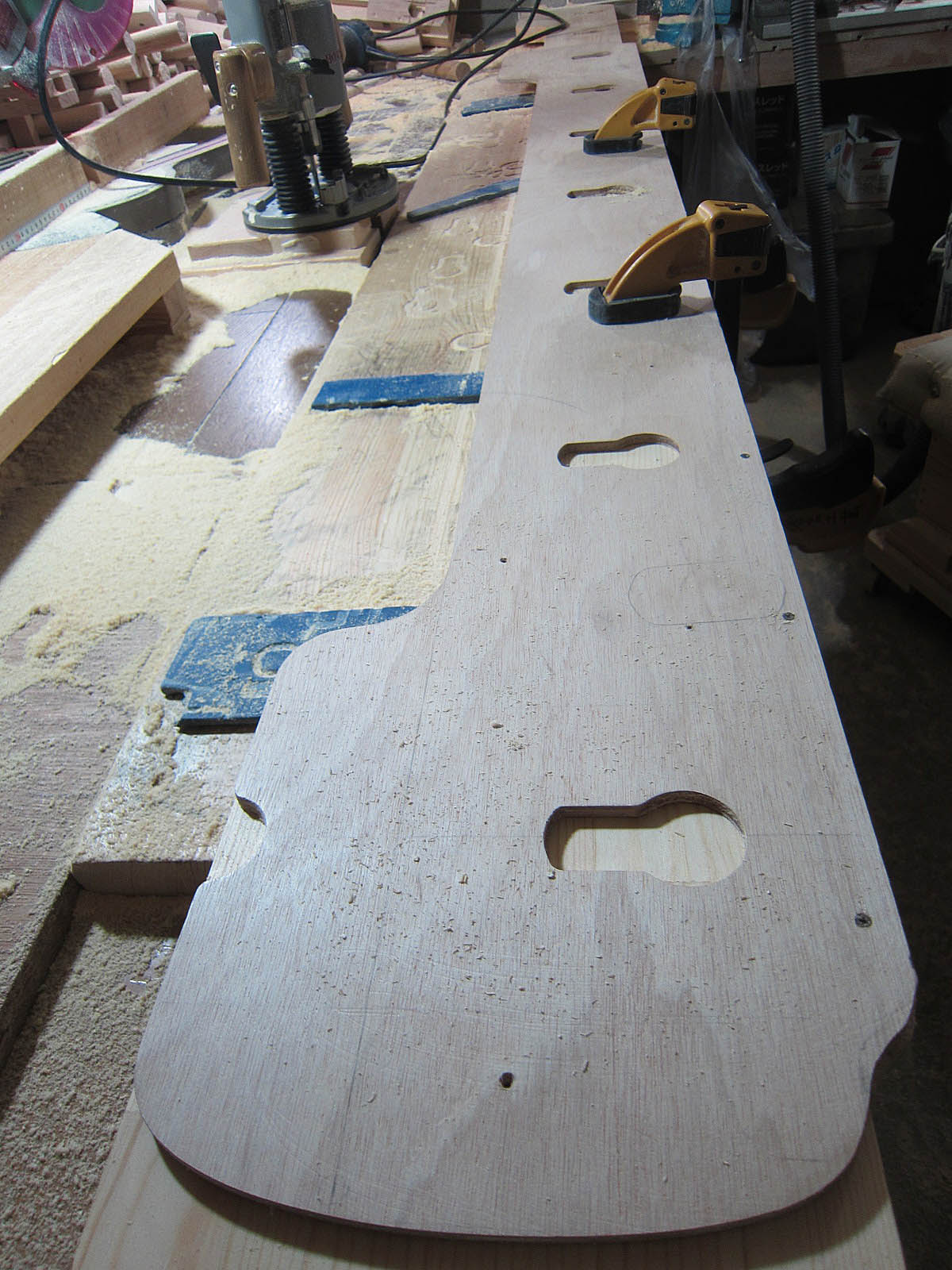

テンプレートで加工します。

出来上がりました。
４穴から１０穴に。これくらいあれば十分な調整が出来るでしょう。

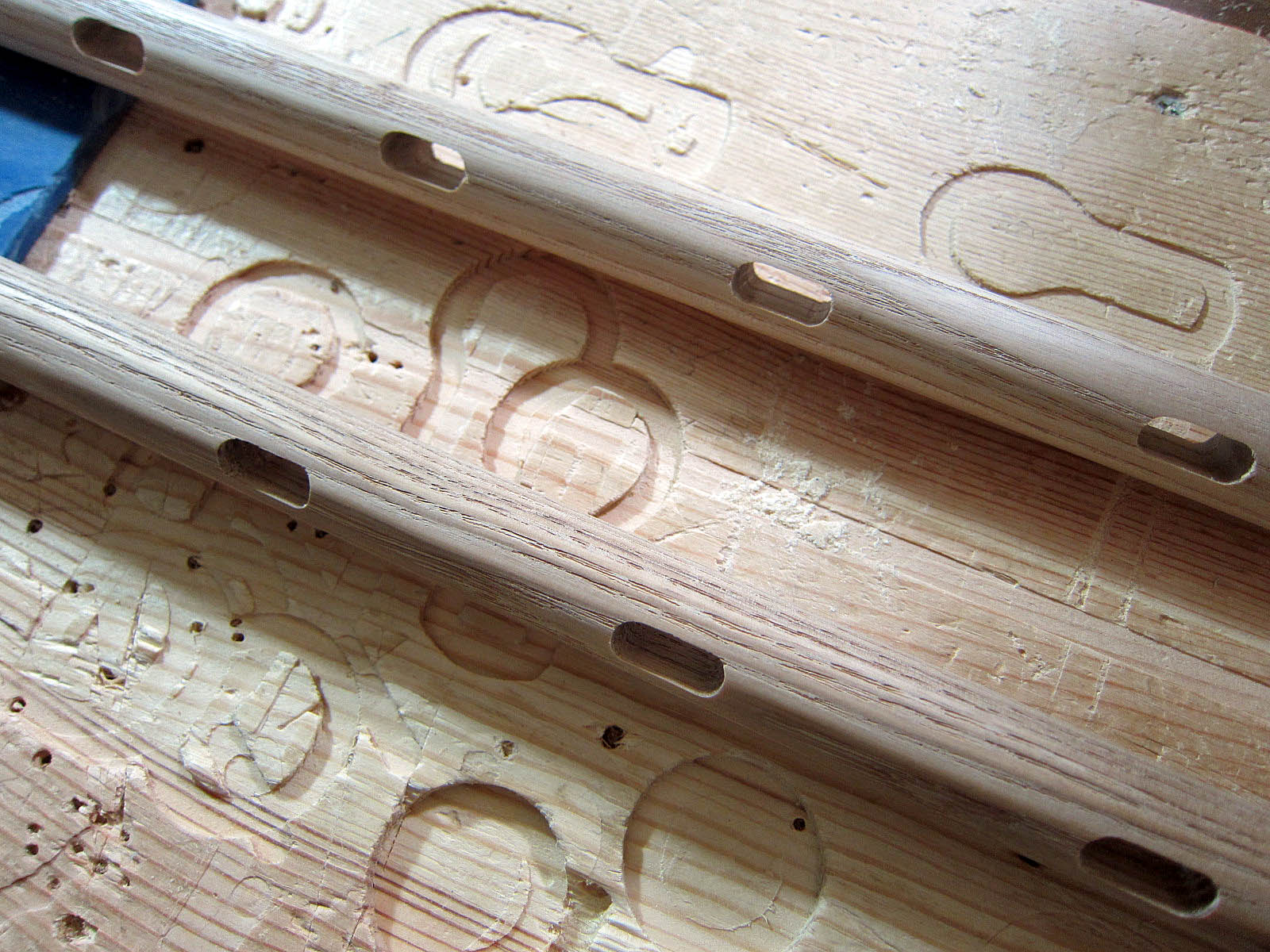

登り棒受けの丸棒も追加加工しました。
使い手でないと分からない部分ですね。

No.27 うんていオーダー（２８ｍｍ握り棒）

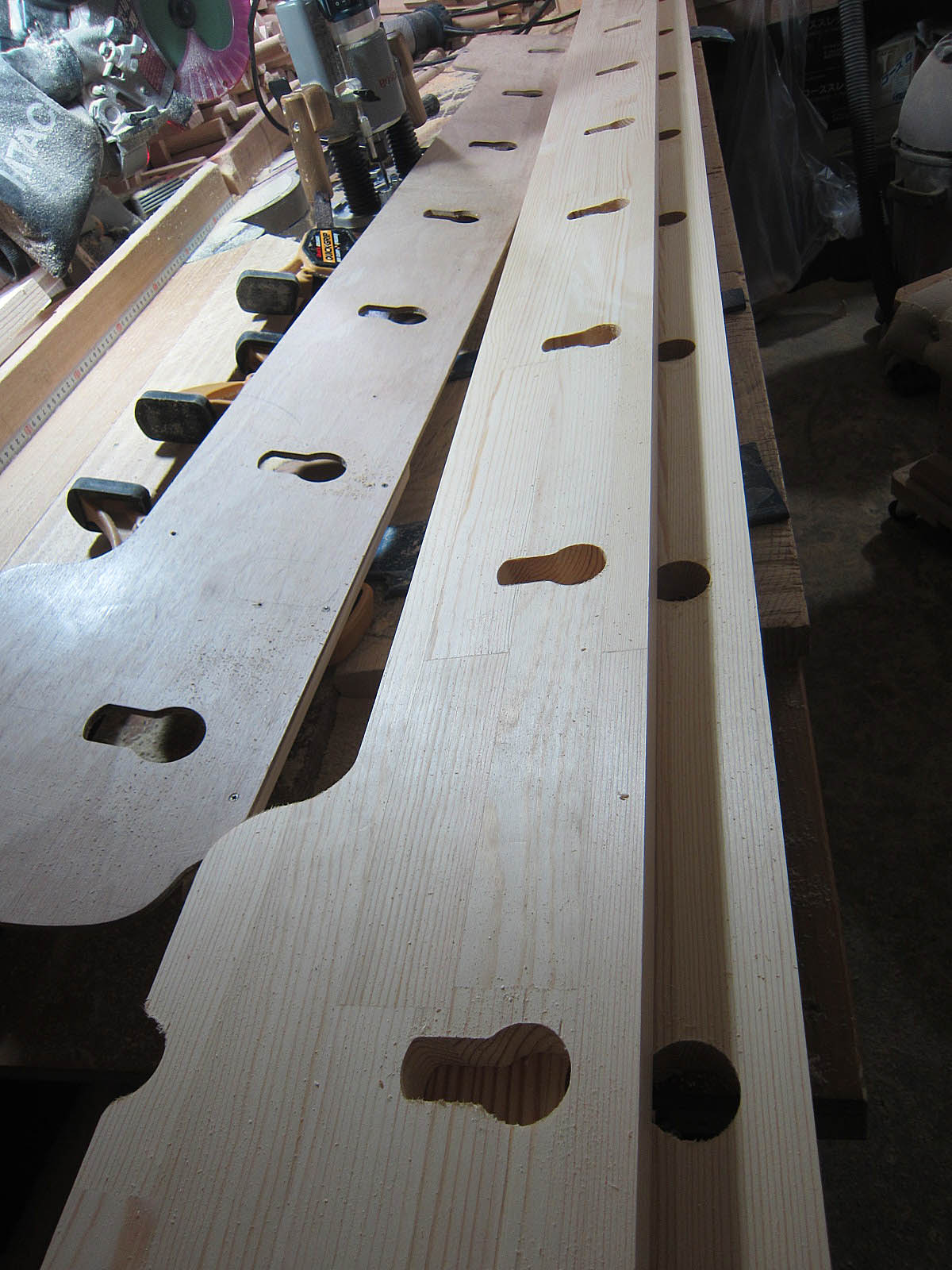

標準の３２ｍｍ握り棒を２８ｍｍに変更します。
５本から９本へ増えたため２４５ｍｍ間隔が１５０ｍｍ間隔になりました。
少し狭いような気がしますが、１５０→３００へと移行する予定なのかも知れません。

握り棒は集成材から無垢材に変わり、ノーＷＡＸが基本でしたが、本体のＷＡＸ掛けのついでこちらも仕上げてしまいました。

ブランコ付き２８ｍｍ握り棒仕様はひょっとすると１号機になるのかも知れません。
写真が届いたらアップします。

早速、写真が届きました。神戸のＭ．Ｍ様です。ありがとうございました。
組み立て途中の画像です。
組み立てに少々苦労なさったようです。
しかし、手順はこれで合っています・・・と言いたいところですが、梁の向きが反対のようです。

ブランコが付いた状態です。登り棒はまだですね。
画像を見る限りでは、子柱と梁が逆になっているようにも見えますが実際はどうなんでしょうか・・。
※外側から柱→梁→子柱の順に正しく入っているとのことでした。失礼しました。
また、良い写真が撮れましたら送ってください。

No.26 鹿児島から写真が！！

本日、鹿児島のＩ．Ｙさまから写真が届きました。ありがとうございました。
人工芝の屋上かテラスですね。広々として良い環境ですが、雨には気をつけてくださいね。

発送は５月末でしたが、楽しそうに活用している写真を見ると嬉しくなってきます。
九州男児らしい、ハンサムボーイでした。

レーシングポニー（アームの改良）

アーム形状を変更しました。
上が従来のタイプ。下が新モデルです。
今回は、ダイアル間のアームの形状のみの改良です。

◎改良１
上部ボルトが通る部分のアームの肉厚を増やし、両アームの追従性を上げています。
◎改良２
アームの可動部分の加工精度の向上。支柱間の隙間改善。

こんなところです。
写真はカスタムバージョンですが、ダイアルの位置、その他、まったく変更点はございません。

改良後の恩恵は、見た目と実際の剛性感の向上。片方のアームを持って無造作に動かすイージー操作が可能になり、固定時も僅かな修正でＯＫです。

No.25 届きました！愛知からの第２弾！！

前回が低解像度で残念に思っていたら、届きました。高解像度版が！。
あまりに大きいので７０％程度に落としましたが、十分に綺麗です。

前回は⇒ここ

姉妹だったんですね。これから何年も活用していただけると思うと感無量です！！◎です♪♪。
また、成長とともに良い写真が撮れましたら送ってください。
今日はとても良い日になりました。ありがとうございました。

No.24 愛知からうんてい写真が届きました♪

愛知県、Ｙ．Ｙ様からうんてい写真が届きました。ありがとうございました。

設置環境が素晴らしく、とても良い写真に仕上がっています。
部屋が広いのでプチに見えますが、通常タイプです。

ＷＡＸ仕上げはご自身でされたようです。
定期的なメンテナンスをしていただき、綺麗な状態で末永く愛用していただけますと幸いです。

いつも思いますが、写真をいただいたときが一番嬉しいです。
うんていを作っていて本当に良かった！！

また、いつでも追加写真を送ってください。ありがとうございました。

次回へ⇒ここ

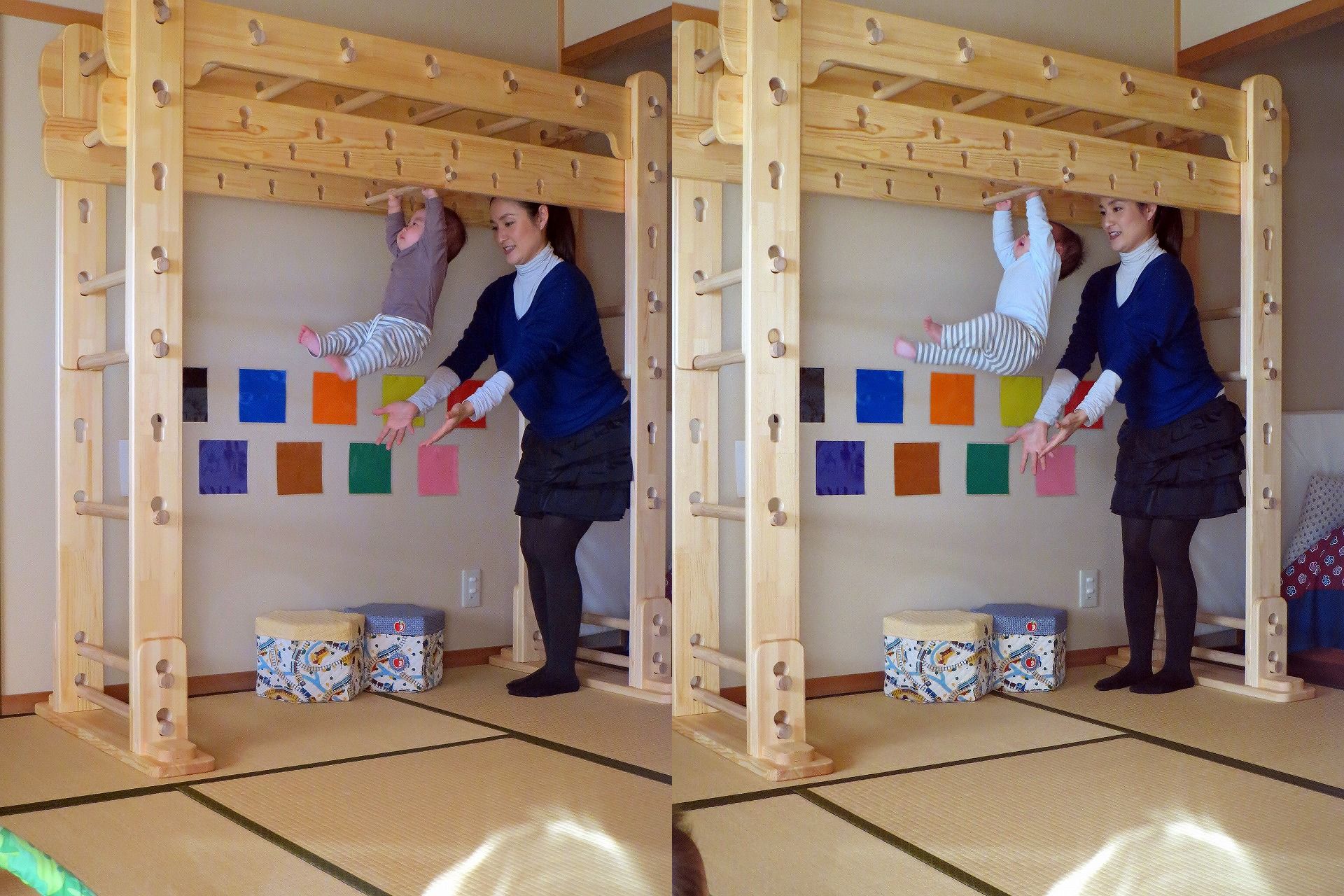

No.23 アメリカからのうんてい写真！！

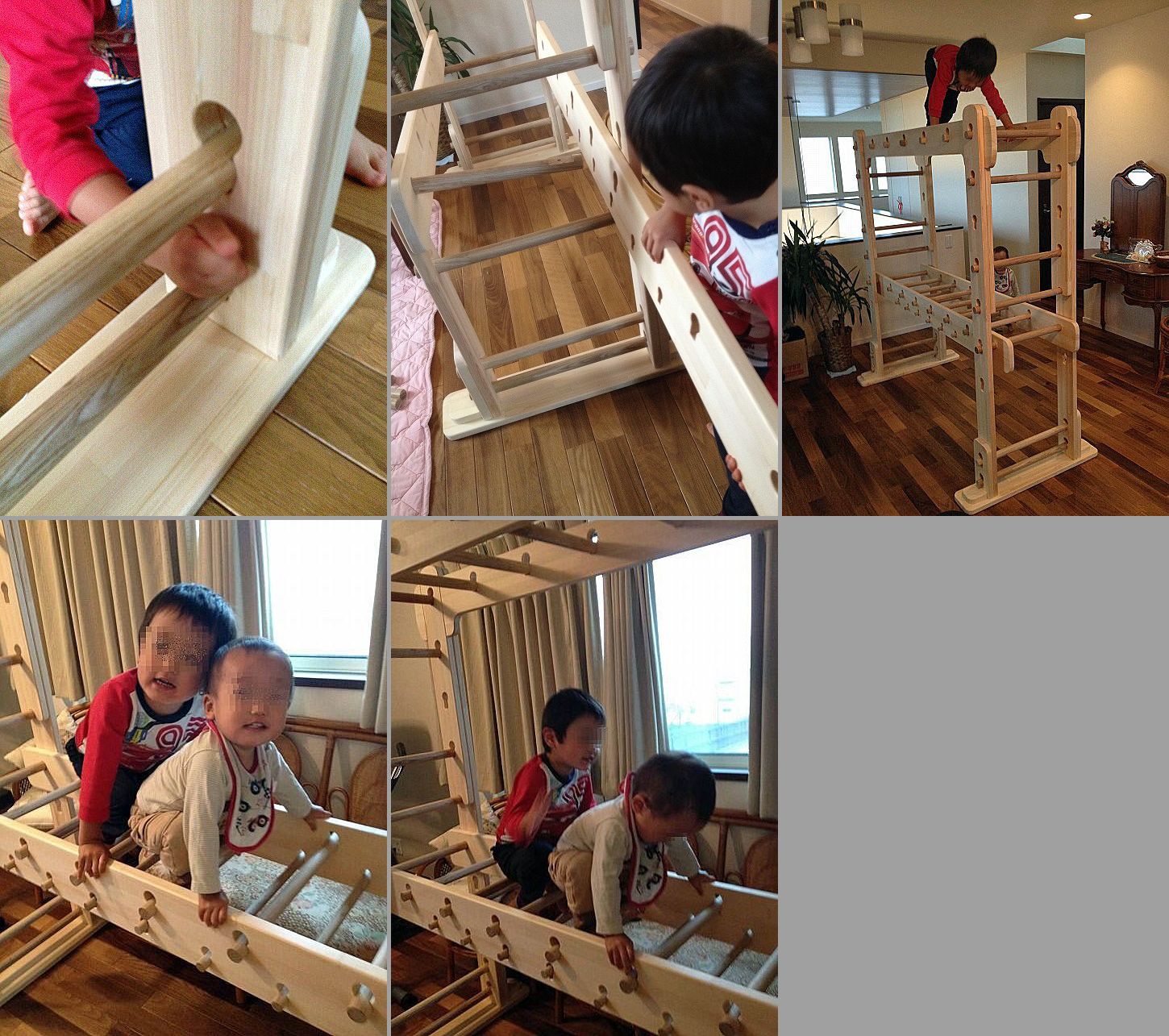

本日、千葉のＴ．Ｓ様から２度目の写真が届きました。ありがとうございました！。

しかし、今回はアメリカからのお便りです。
新居の白い大きな家で、のびのびとうんていで遊べるって、素晴らしいですね！。
うんていにも大分慣れたようで、逆さまにぶら下がっています。

これだけの空間があると、どんな大きなうんていでも置けそうですね。
さすがは米国です！。デザインもお洒落で理想の環境です！。
おまけにピアノもドラムもありますネ！。素晴らしい！。
海外に渡っていったうんていは、これで２台目となりました。

こういう写真をいただくと、うんていを作っていて本当に良かったと、いつも思います。

心和む写真をありがとうございました。

また、お便りをお待ちしております。

ちゃぶ台完成

昨日の続きです。
２台組みあがりました。

それでは蜜蝋で仕上げてみます。

やはり蜜蝋は好いですね。木目が活きています。

ちゃぶ台製作

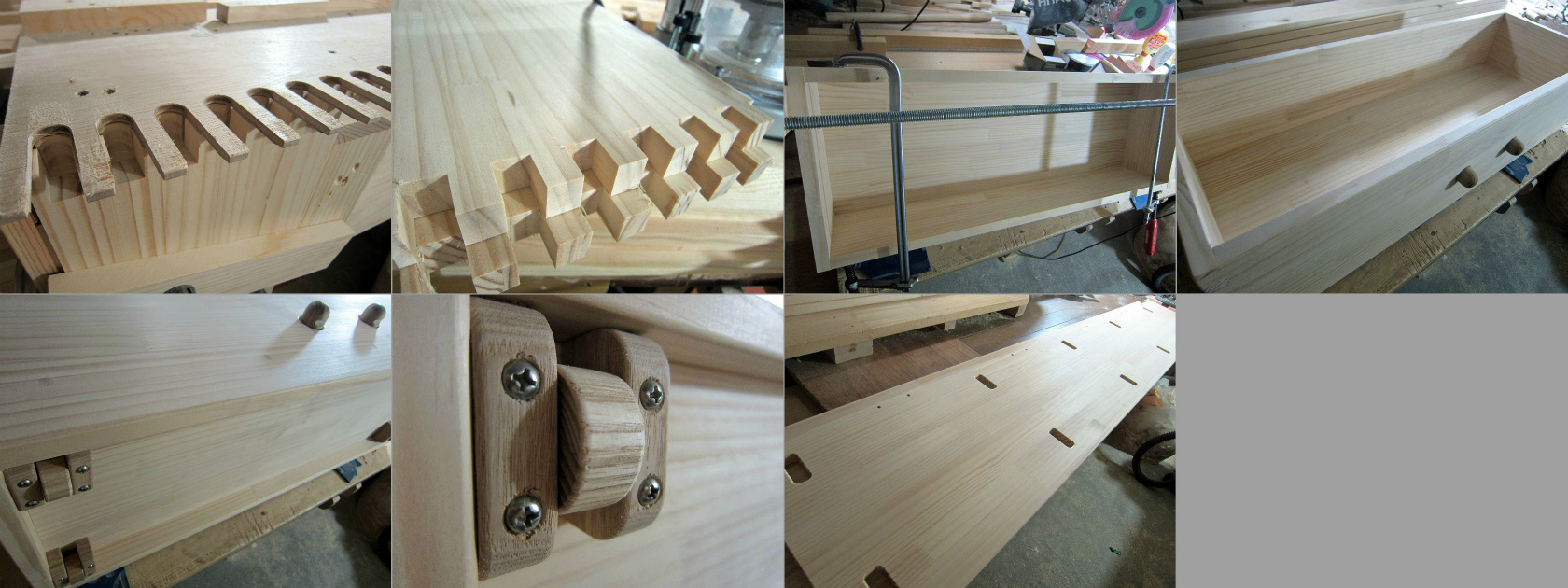

久しぶりの蟻継ぎ加工です。

出来ました。

こんな風に噛み合います。

仮組みです。特に問題なし。

今回はここからが今までと違います。

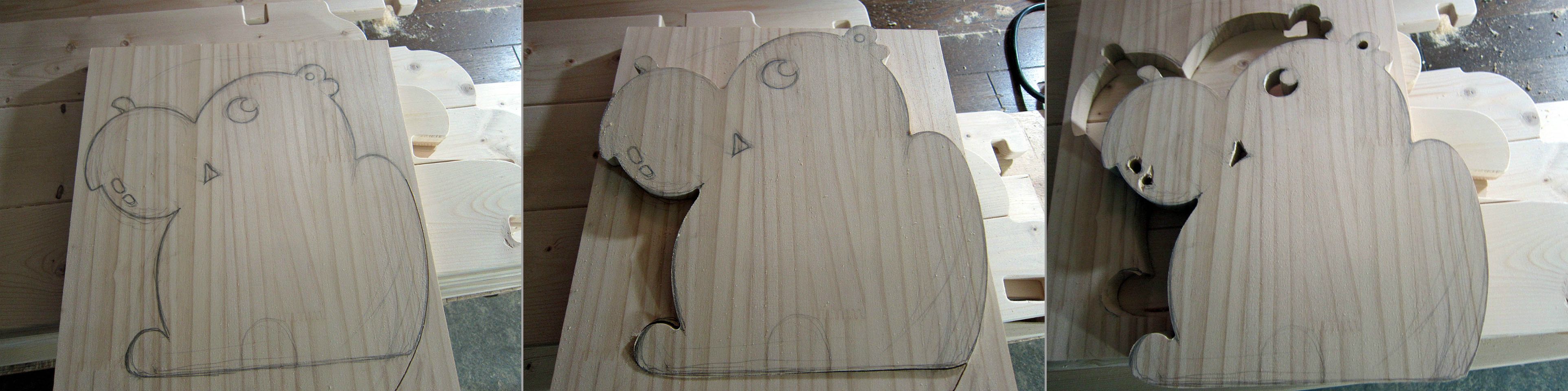

意味不明の絵は蹄鉄です。一応・・。

２ｍｍほど大きく切り抜きます。

蹄鉄型のテンプレートが出来ました。少し無骨な感じに切り抜き、そのまま使います。

これを使い、側板にルーターで掘り込みます。

同じテンプレートを使い、アガチス材に１ｍｍ程度掘ります。アガチスは楽器の本体材料としてよく使われるようです。

出来ました。右がアガチスです。

アガチスをくり貫き、板に掘られた形と同じ物を創ります。

ほぼ合います。

少し調整し、打ち込んで接着します。

こんな感じです。

表面を同面まで削り、仕上げます。蹄鉄らしくなりました。
本日はここまで。

４代目TVボード完成

完成です。
画像は無塗装（生地）の状態です。

ＴＶボードの製作（４台目）

こんなマニアックなモノは売れないだろうと作ってはみたものの、これで４台目です。
いるもんですね、同じ趣味の方が・・。

さて、この商品のメインともいえる木製蝶番ですが、今回はゴムの木を使います。
ゴムの木製カウンター材料をテンプレート作業で切り抜きます。
とりあえず、５本。
組み合わせるとこんな感じに。

５本を二つ割にして１０mm厚の蝶番モドキが１０枚。

こちらは、ＴＶボードに組み込む木製パーツ類です。
普通はこんなモノは使いません。

上の二本が扉の開閉用アーム。
左がアーム用回転軸。
右が補強支柱。

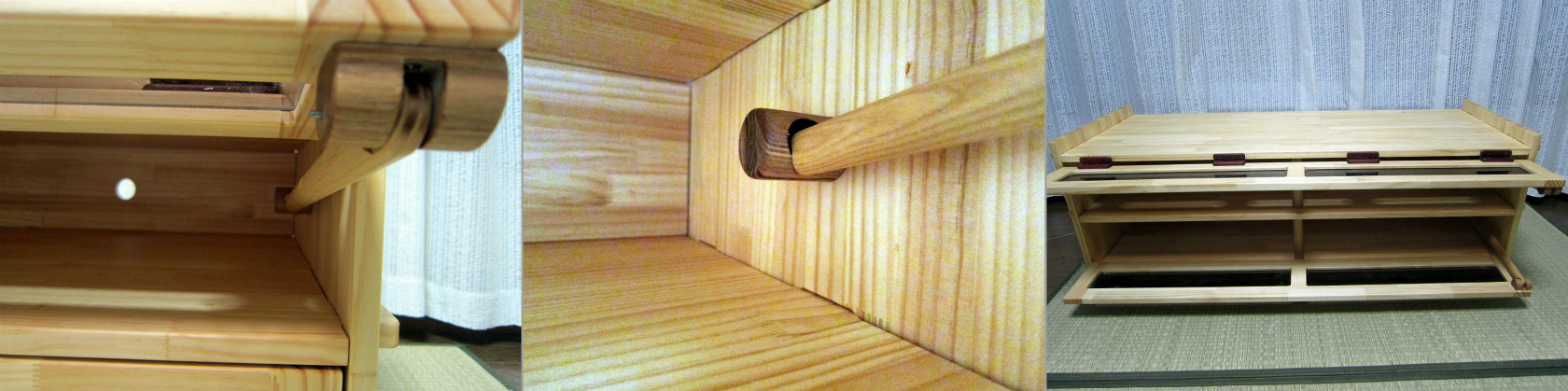

手前が、上のモドキが化けた木製蝶番です。
兆番のピン穴を如何に精確に開けるかが課題でしたが、今回で解決しました。
経験は宝なり。

拡大です。
可動部には自転車のスポークが刺さっています。

仮組みしてみました。


コミ栓もゴムの木を使いました。

ミニチェア作り（完成へ）

失敗のままでは済まされないので、再製作へ。
ベースに２０ｍｍ穴を開けなおします。

今回は柱に２０ｍｍ丸棒を使います。

１０mm丸棒を柱に通します。

定規を使い狂いなく組んでいきます。

ベースに仮組みし、問題がないか確認します。

無事に組みあがりました。

ミニチェアですが、シッカリしています。最初からこうするべきでした。
自己過信は禁物です。約１／４スケール。

ミニチェア作り（失敗の巻）

丸棒を使ったミニチェア作りです。
まずは、ジャングルジム。
１０mm丸棒で骨組みを加工します。

センターに１０mm穴を開けます。

十文字に組みます。


周囲を組んでいきます。


この状態で乾燥を待ちます。

できました。

柱用の１０mm穴を開けます。

こちらはシングル。ジャングルジムの一番上の部分。

同様に１０mm穴を。

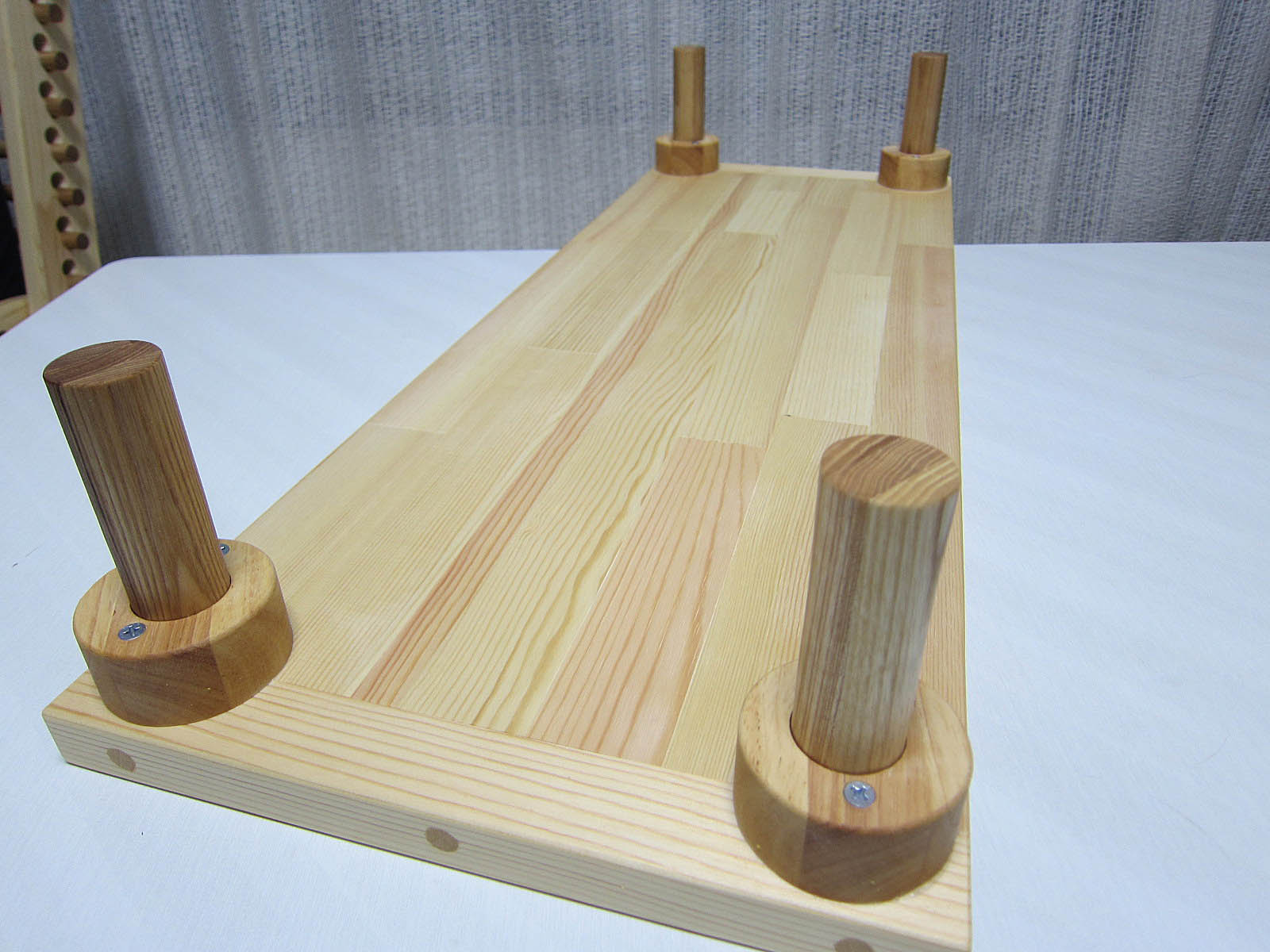

パインベースに柱を差し込みます。

１段目が出来ました。
順調に進んでいるようですが、この後２段目完成真近で変な方向に力が掛かり、継ぎ手を折ってしまいます。修復を試みましたが、残念・・。

こちらはジャングルジムの乾燥中に手掛けた鉄棒です。

難易度が低いので難なく完成。

鉄棒の後ろに見えるはジャングルジムの残骸なり。

レーシングポニー新モデル

ほおずきりん様ご提案の、挟み口大型化モデルが完成しました。
仕上げは天然蜜蝋ＷＡＸです。


支柱部分の形状にも変更を加え、より安定した動作を実現しています。

挟み口サイズは９０mm×４３ｍｍ（約）


ダイアル側にもワッシャーを追加し、回転もよりスムーズに。

挟み口が開いた状態です。手前側が可動します。

上から。

前から。




土台の裏側です。支柱を回転させるスペーサーとフック用の穴です。

ステンレス８mm軸ボルト＆ステンレスバネ仕様。メンテナンスは不要です。





可動部です。素材を挟み口全体で掴み、安定した作業が可能。




アームは傾斜角度０～１８０度。０～３６０度回転が可能で、死角のない自在な使い勝手が特長です。

手前は同時製作した通常タイプです。挟み口は同様に可動式です。

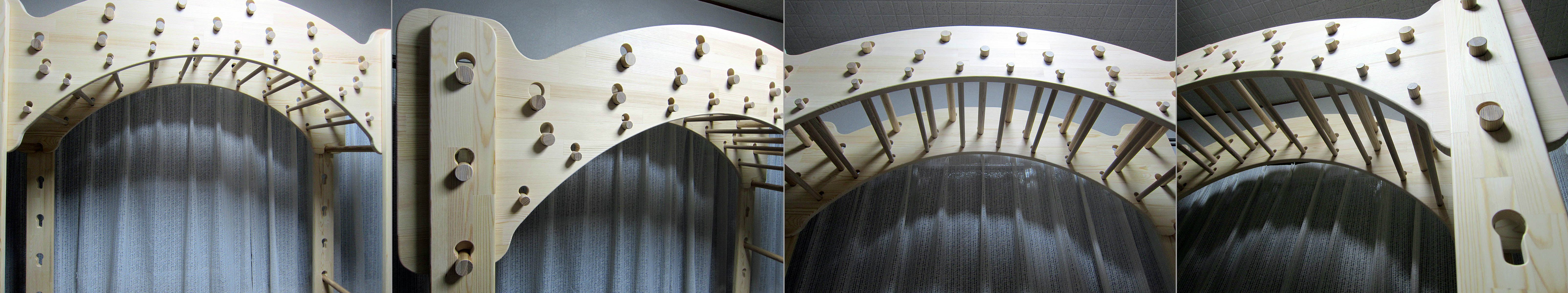

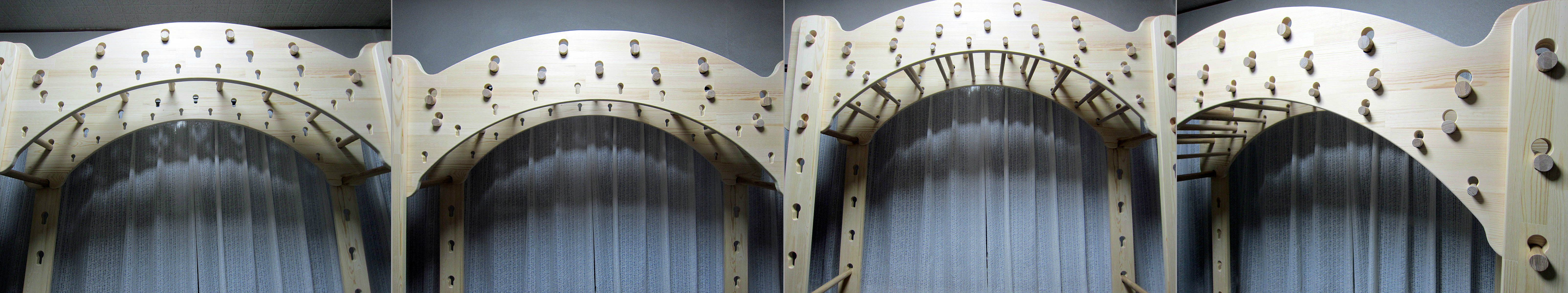

No.22 初のブリッジうんてい写真が届きました！！

埼玉県のＭ．Ａ様が写真を送って下さいました。ありがとうございました。

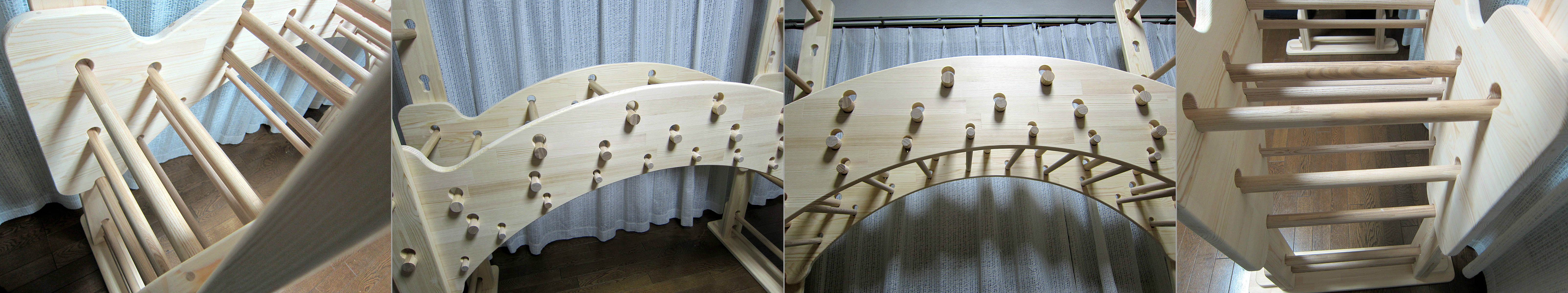

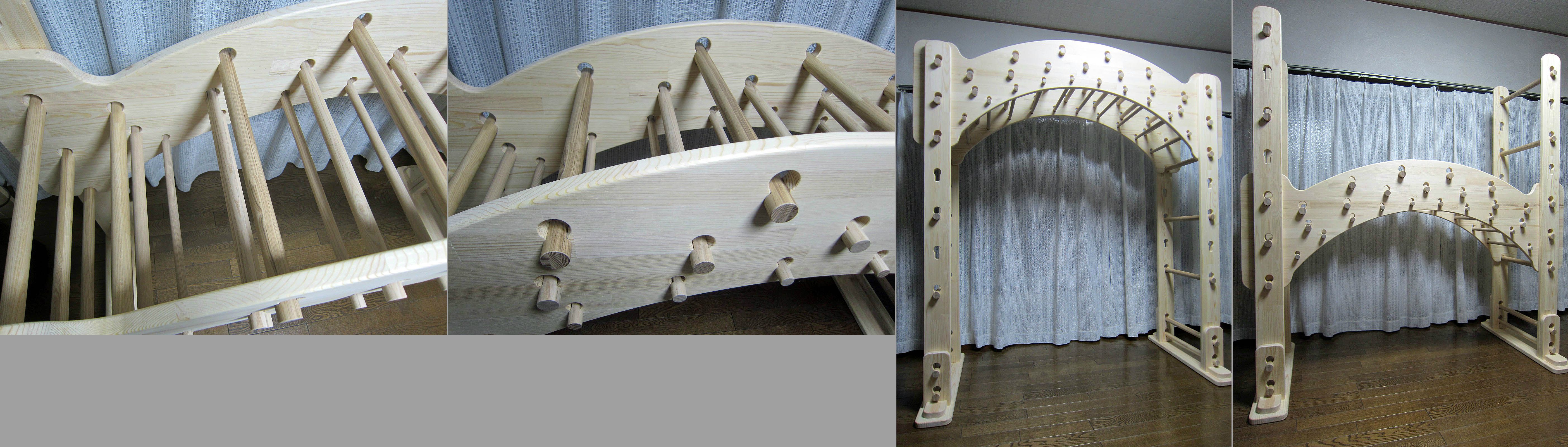

フルセット状態のブリッジうんてい１号機です。

写真を見ると、娘さんが１歳５ヶ月ということで、今は滑り台専用機になっているようですね。
一番人気はやはり、滑り台ですか・・。

No.21 滑り台滑走中！

岐阜のＫ．Ｔ様から可愛い写真が届きました。ありがとうございました。
ぶら下がりにはあまり興味がなく、滑り台専用うんていになっているそうです。
それもいいでしょ♪

３連ＢＯＸ絵本棚の画像が届きました。

東京のＳ．Ｋ様から３連ＢＯＸ絵本棚の写真が届きました。ありがとうございました。

無塗装で発送しましたが、ご覧のようにツートンペイントされています。
より絵本棚っぽく、個性的に仕上がっています。


愛くるしい娘さんとの対比がすばらしいです。


ぎっしりではち切れそうです。

レーシングポニー【掴み手の改良】

掴み手（ワイド版）の改良です。

ほおずきりん様からアドバイスをいただき、早速試作品を作ってみました。
半円部分が邪魔になり難いように掴み手先端を延長しています。
大きな材料からの削り出しは面倒であり、困難でもあるので、既存の掴み手に５mm厚の同材を貼り付けました。ベタ貼りではなく、蟻継ぎなので、剝がれる心配はありません。


蜜蝋で仕上げます。



合わせるとこんな感じ。



掴み手部分のみの製作ですが、時間のあるときに組んでみます。

ランドセルフックの製作

ランドセルを引っ掛けるフックを作ります。
ベース材料はいつものタモ丸棒。
半分に割った２８ｍｍ丸棒に６角ボルトが通る穴とフック用の２０ｍｍ穴を開けます。

ベースの角を丸く仕上げます。

こちらがフック。タモ２０ｍｍ丸棒を旋盤で加工します。
細い部分は直径１０mmほど。

ベースに通してみます。

接着剤で完全に固定します。まるでピノキオの足です。

こちらは、ナット側スペーサー。６角ナットが収まるようルーターで掘ります。

ボルトを通してみます。形になってきました。

長すぎるボルトをカットします。ランドセルフックが出来上がりました。

こちらはＢＯＸ付きマガジンラックの側板です。
裏側にスペーサーが入る３２ｍｍ穴をルーターで掘ります。

取り付けるとこんな感じです。

裏側です。

出来ました！！
ランドセルフックを装備したＢＯＸ付きマガジンラックの完成です。
フックは左右に付いています。

天然蜜蝋ＷＡＸ仕上げでタモ材フックが映えます。

こちら右側。


タモ材なので非常にシッカリしています。

ボルトはステンレス製６ｍｍ軸。

裏側です。側板と同面なので、邪魔にはなりません。
当初、フックは側板から直出しの予定でしたが、いろいろ考えた末このカタチに。

依頼されたのは新年早々でしたが、漸く完成しました。
明日、発送させていただきます。

丸棒竹馬の製作

タモ製２５ｍｍ丸棒と、２５ｍｍ厚パイン集成材を使ってマルボウ竹馬を作りました。
画像は高さ調整用のタモダイアルと６ｍｍ軸ステンレスボルトです。
タモ丸棒から削り出した手作りダイアルですが、耐久性は十分です。市販のプラスチック製品の比ではありません。

部品は片側で２５ｍｍ丸棒／踏み台／ダイアル２個／ボルト／ナットの６点構成となります。

組み立てた状態です。丸棒の穴にボルトを通してダイアルで締めるだけです。
上からの図。

踏み台の要は２５ｍｍ厚パイン材でシッカリと支えます。

反対側からの図です。こちらのダイアルで締め付けることになります。

対です。竹でなく丸棒を選んだのは、径が均一なので高さ調整がスムーズに行えるからです。
勿論、タモ製故、強度は抜群です。


【仕様】

・丸棒サイズ：２５ｍｍ×１７００ｍｍ
・踏み代：１４０ｍｍ×５０ｍｍ
・高さ調整：５０mm間隔で１２段階調整
（床から１７０ｍｍ～７２０ｍｍ）
（７２０ｍｍ位置の状態で踏み台から丸棒先端まで９８０ｍｍ）
※画像は天然蜜蝋ＷＡＸ処理済み

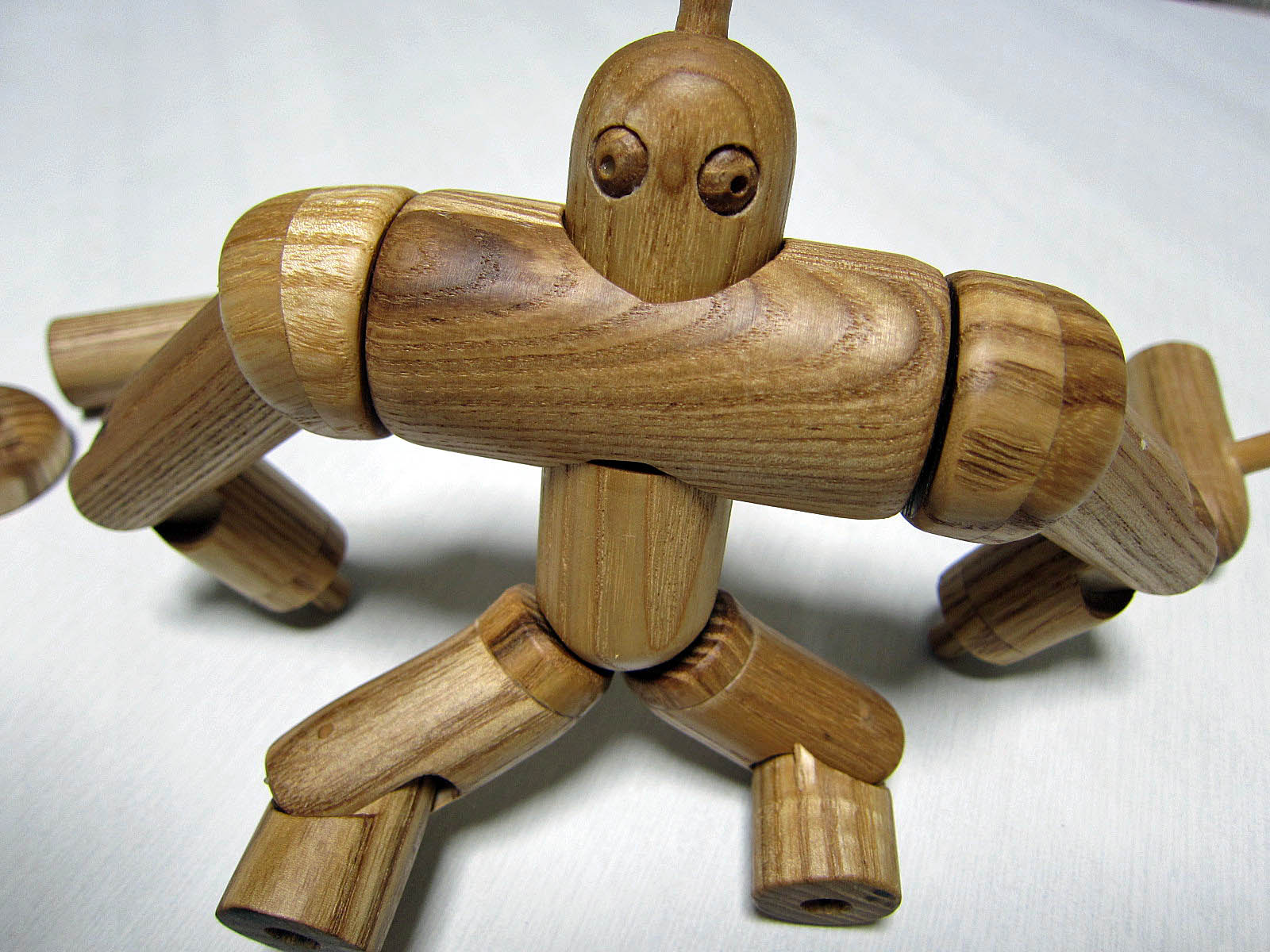

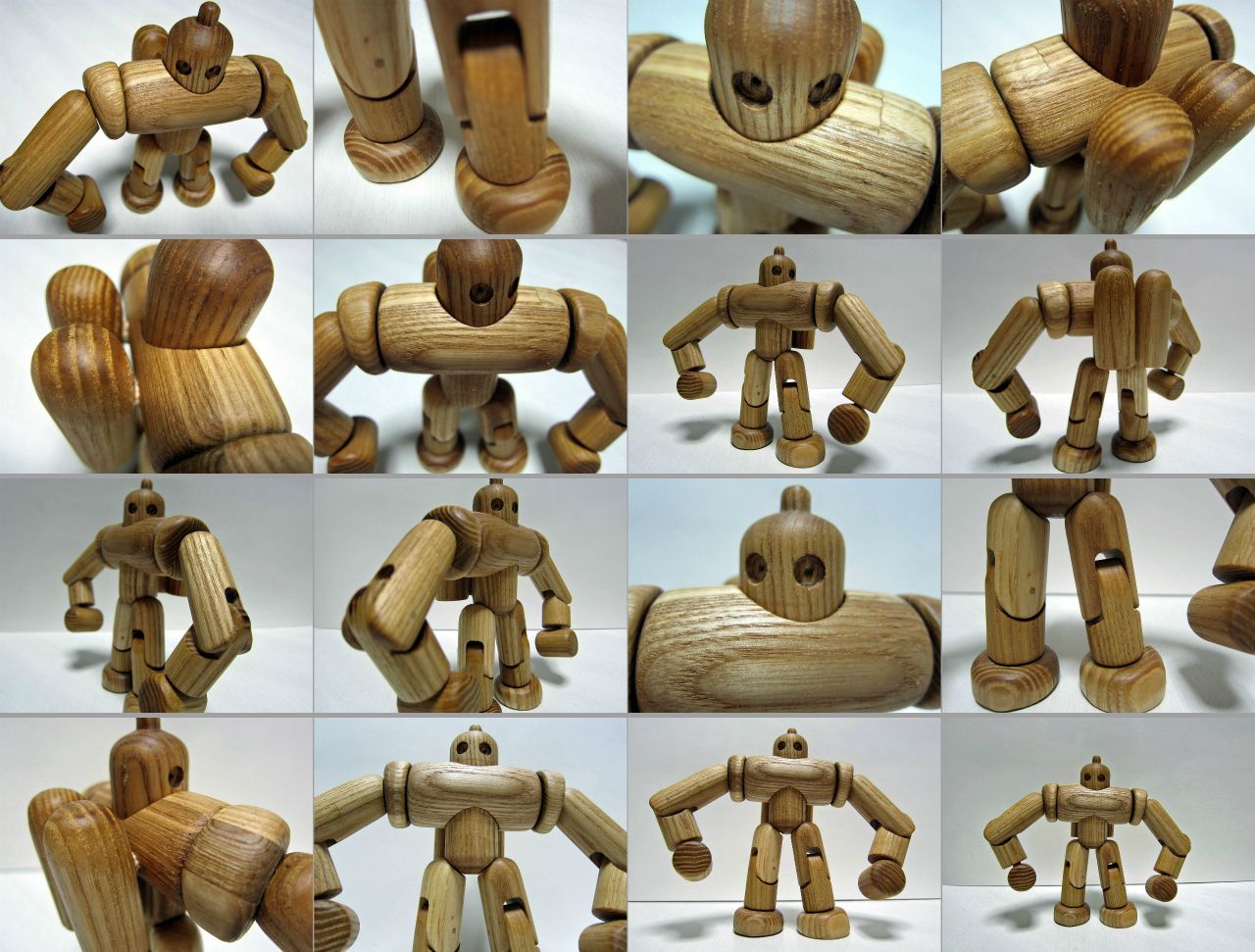

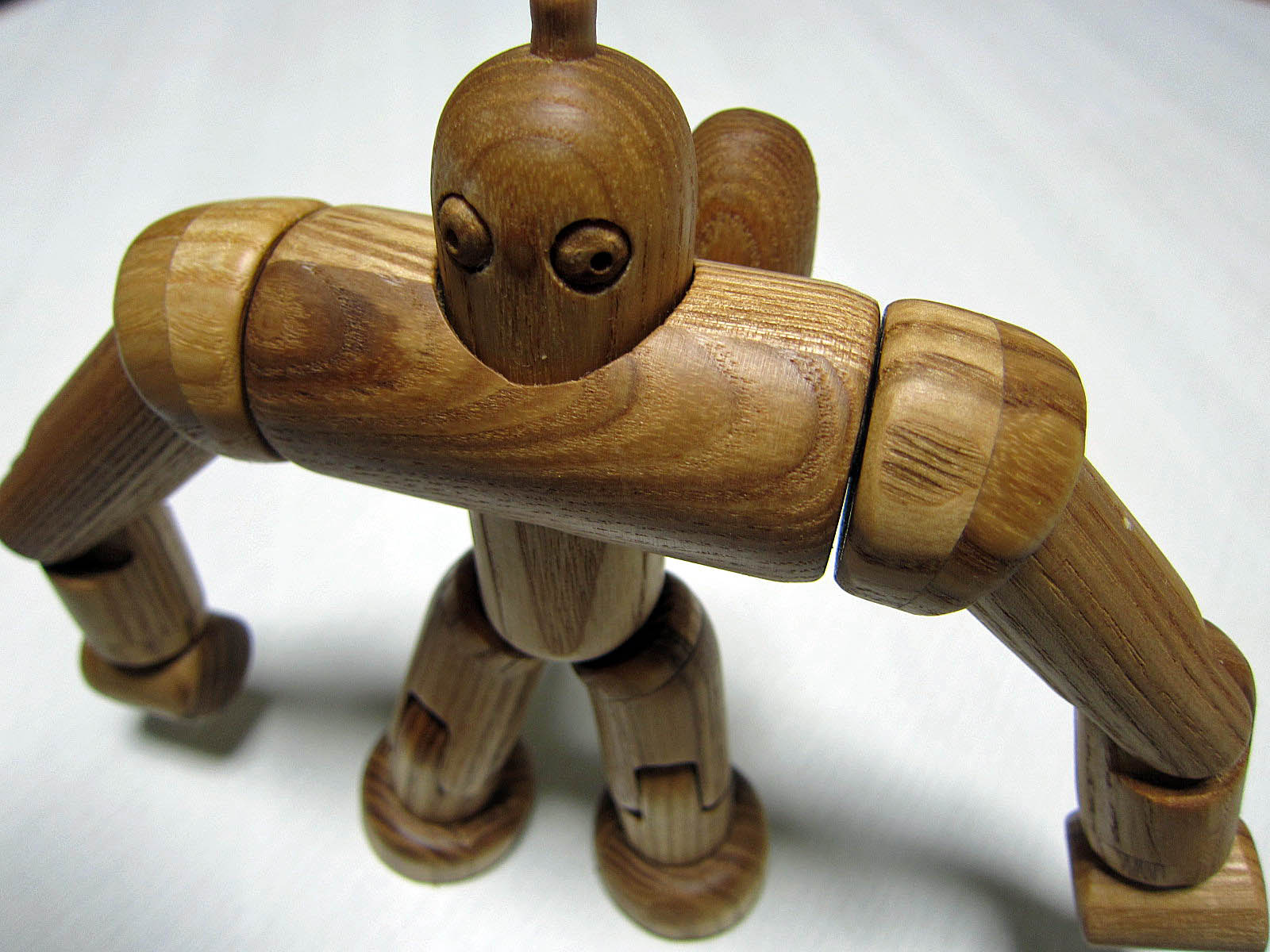

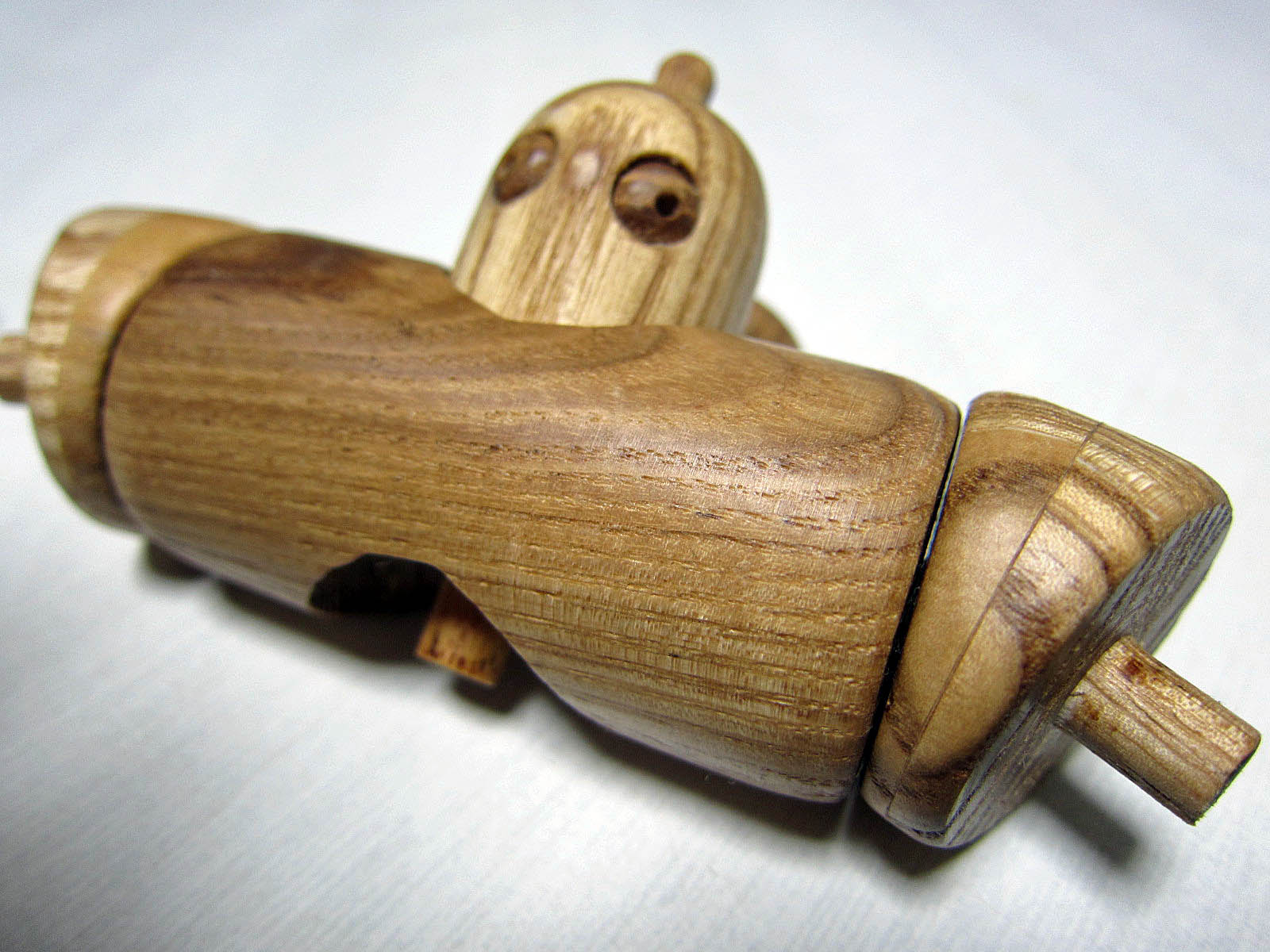

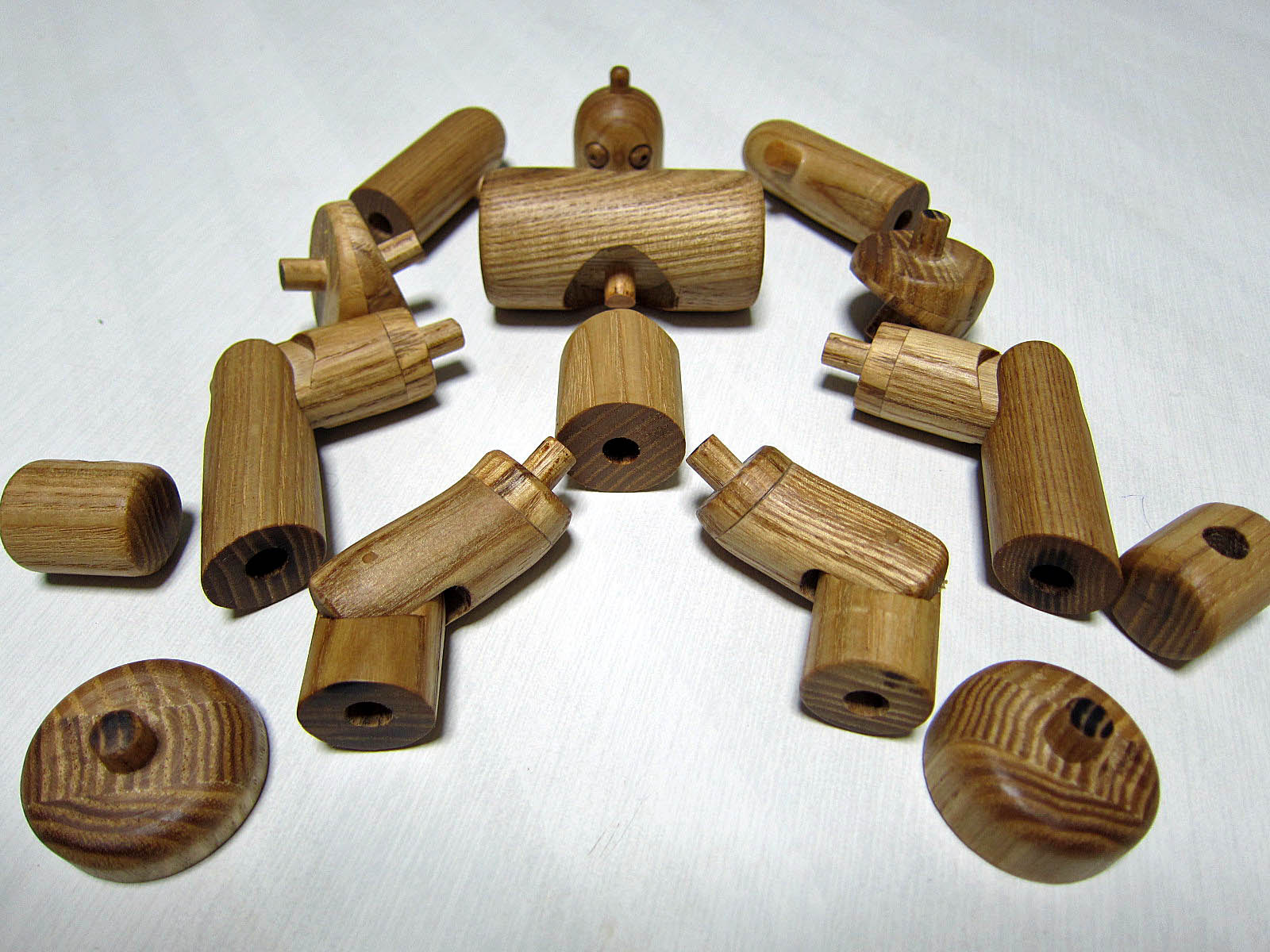

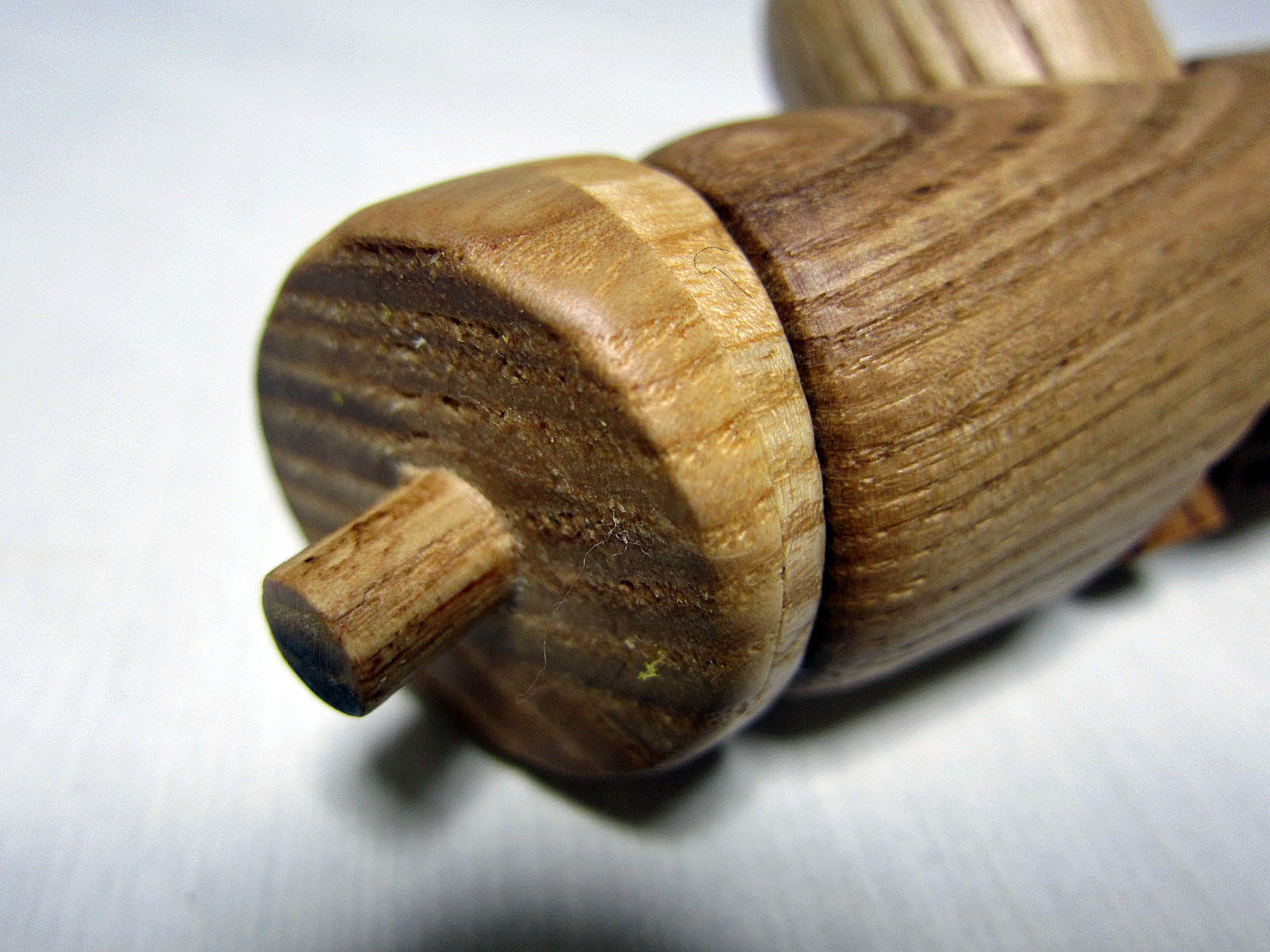

マルボウロボ改良

" title="" >

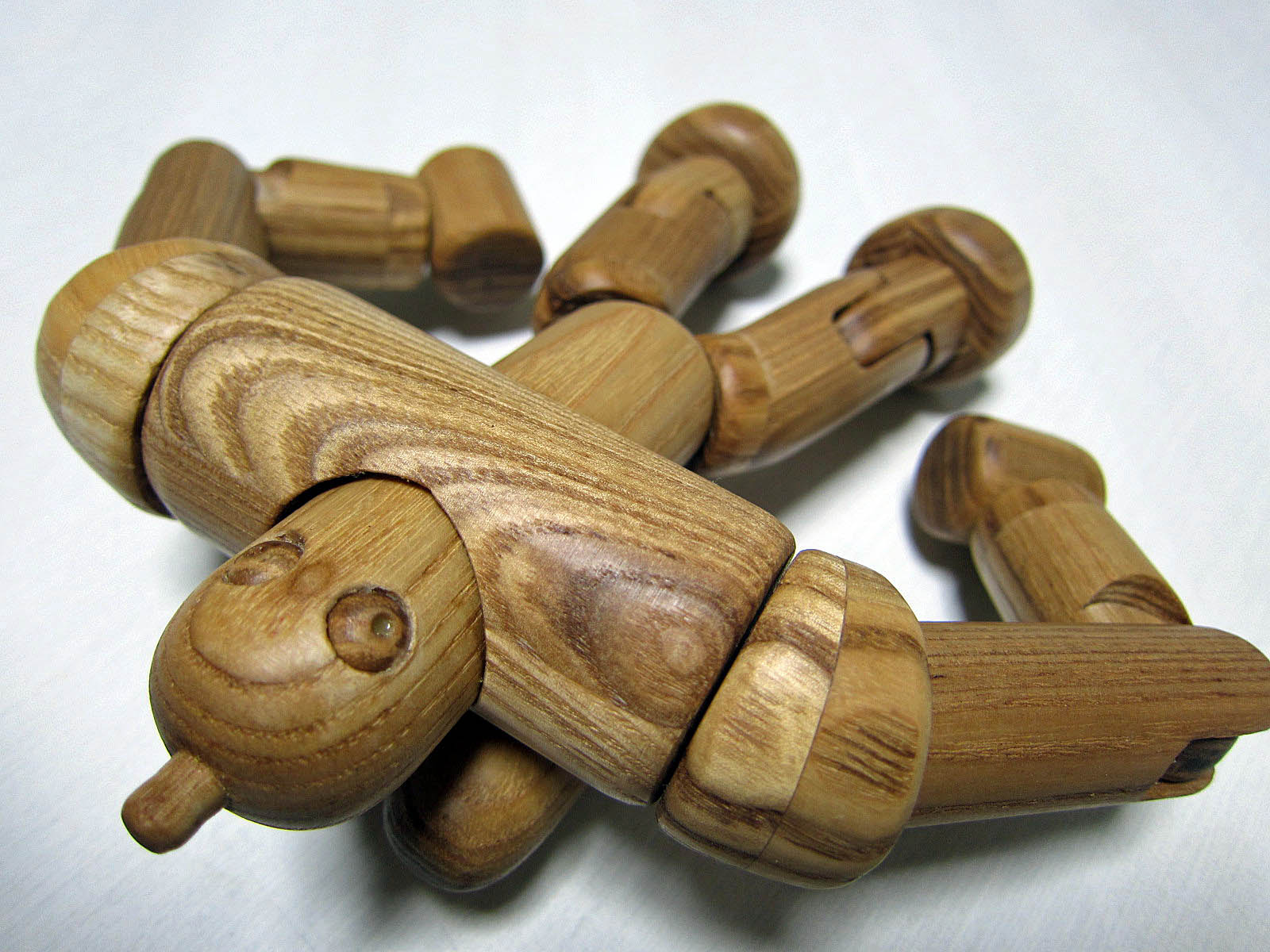

接合部分の改良です。

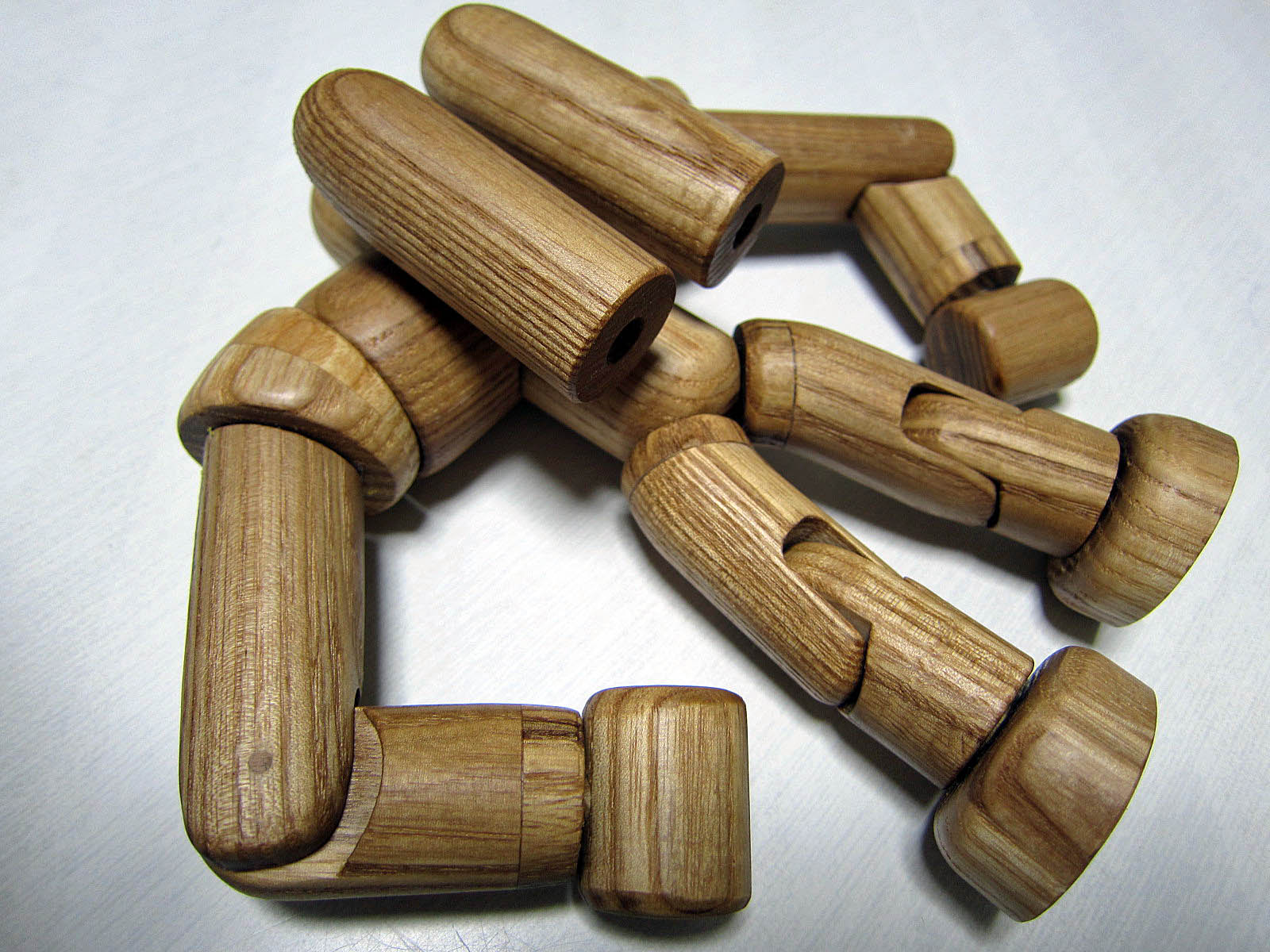

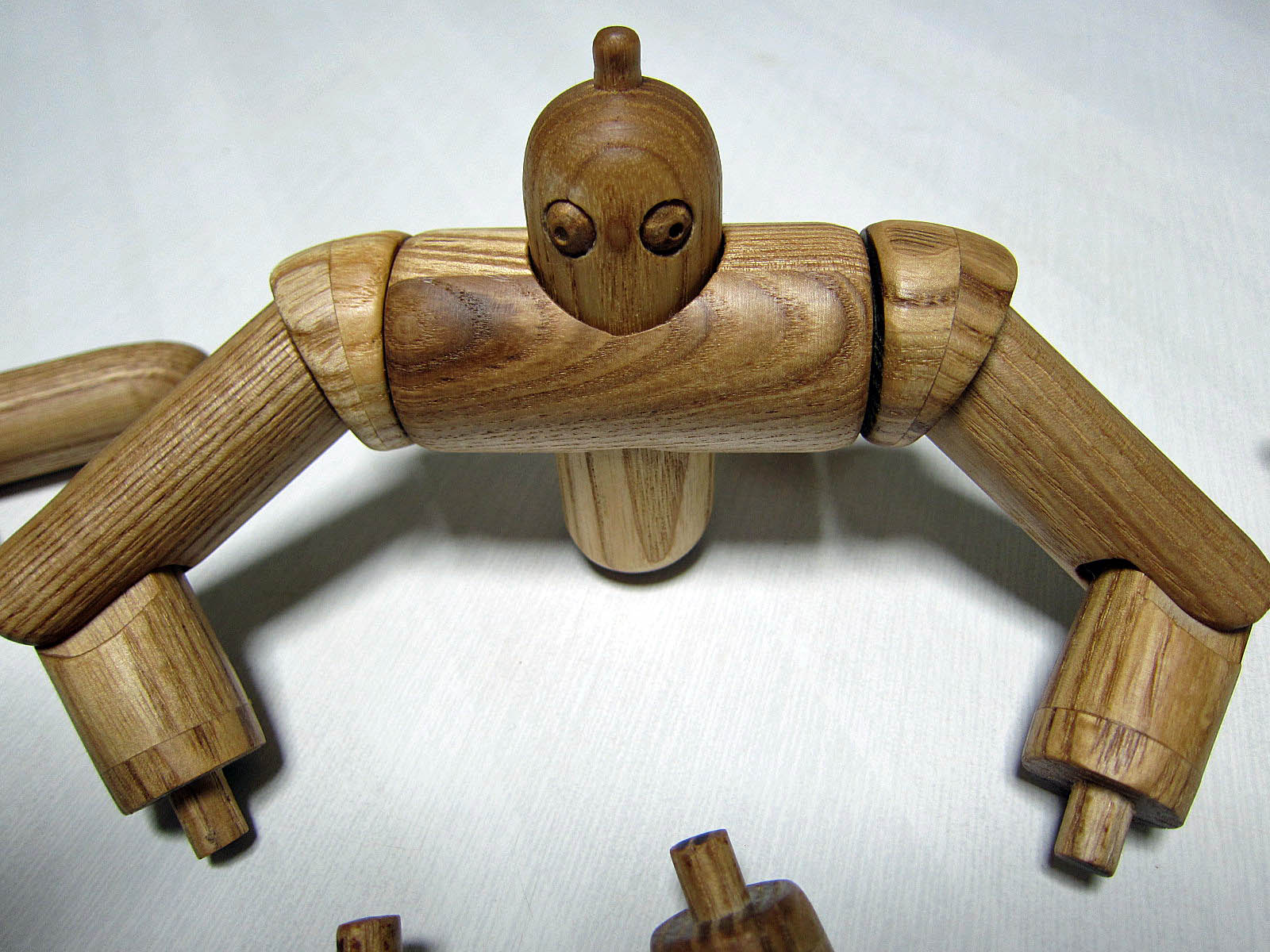

ダボを出来るだけ使わないように、丸棒を直接削り出しています（手首、足首、肩、太股）
総パーツは旧タイプから６ピース増えました（肩と足の付け根）。

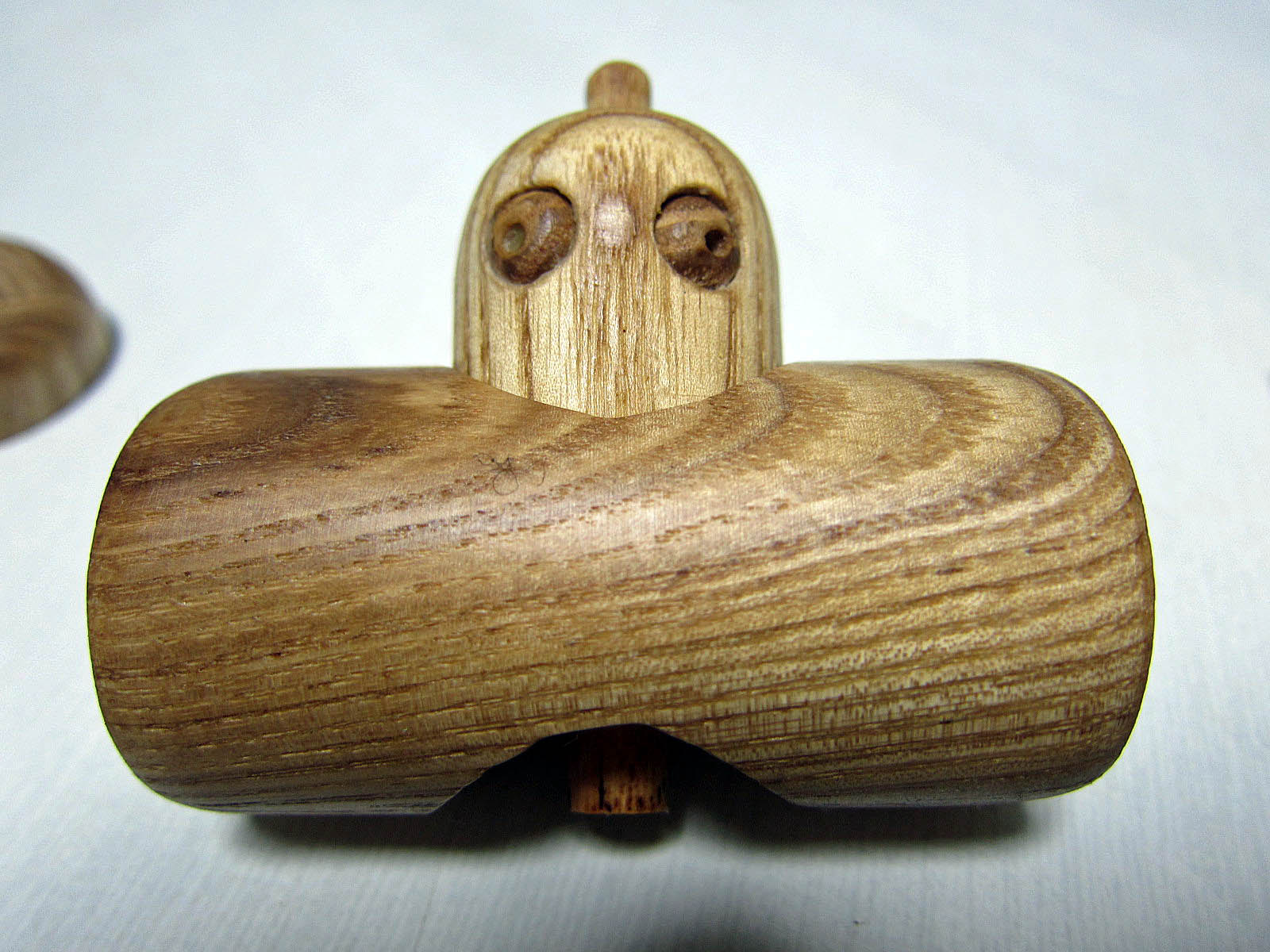

顔部分では目を立体的に。

★丸棒ブランコ★

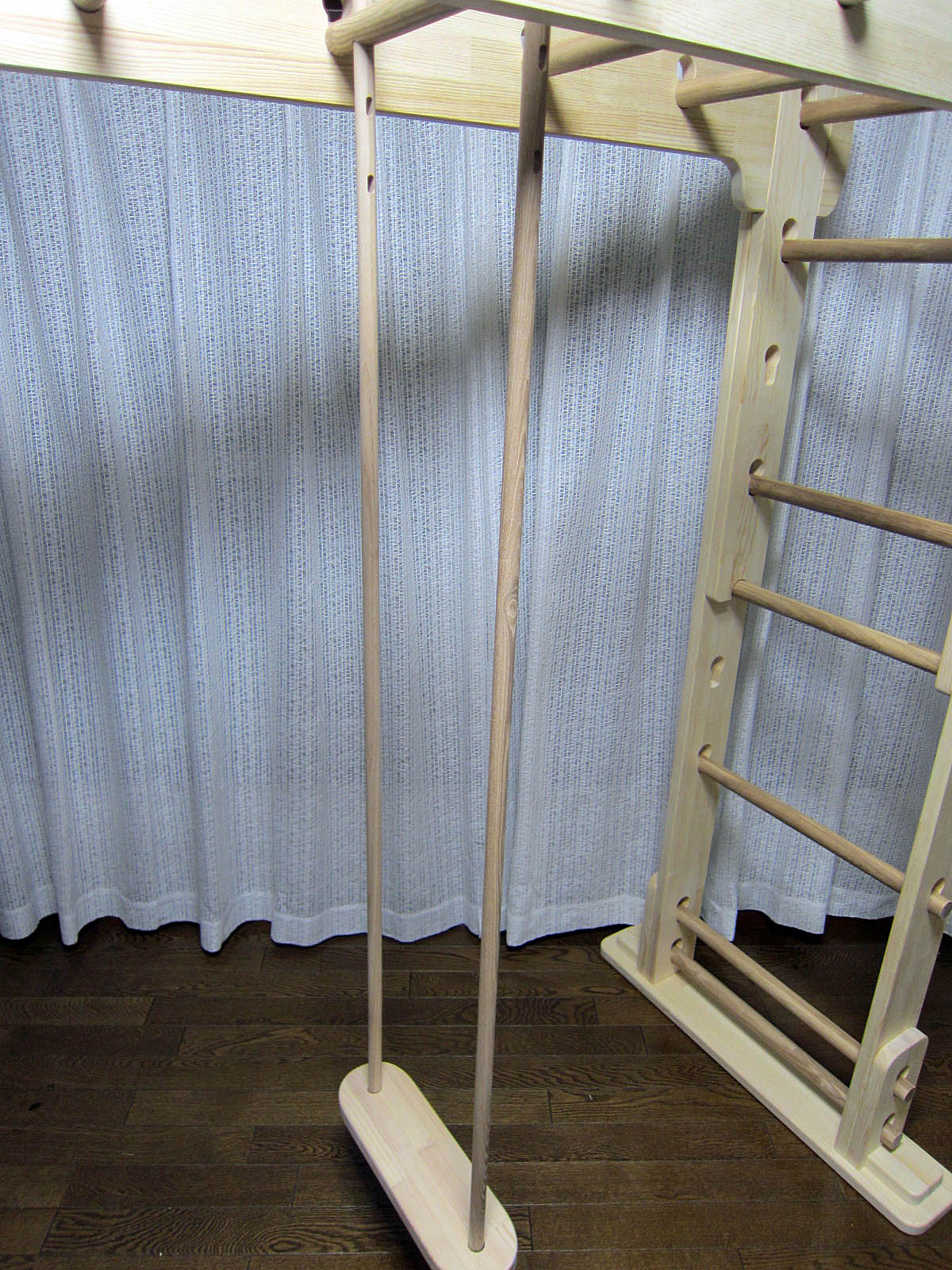

うんていオプションのブランコです。

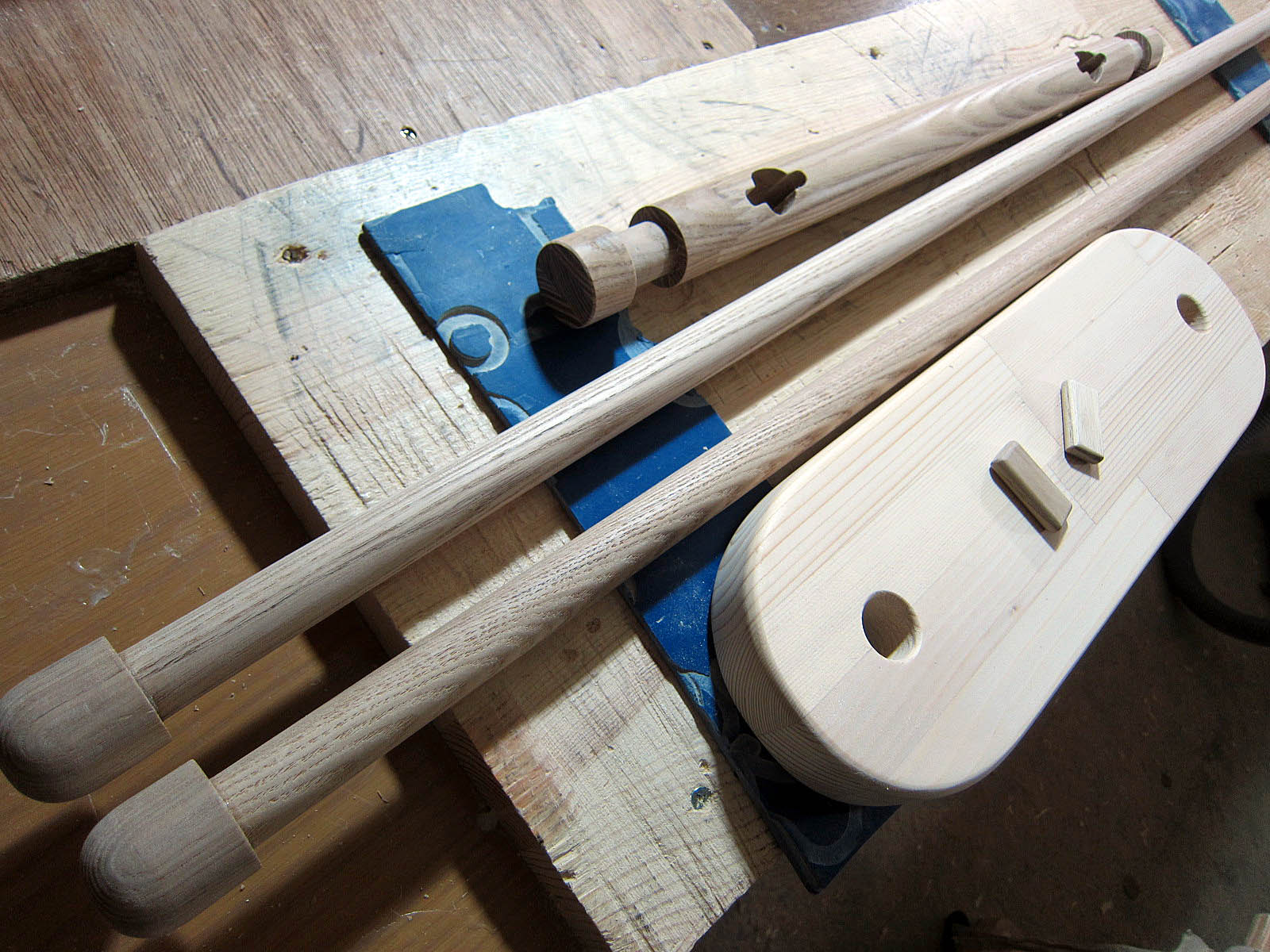

左から、ブランコを固定する３２ｍｍ丸棒１本。鎖代わりの２０ｍｍ丸棒２本。座り板とスペーサー２個。

ブランコを固定する３２ｍｍ丸棒は高さ調整も担います。

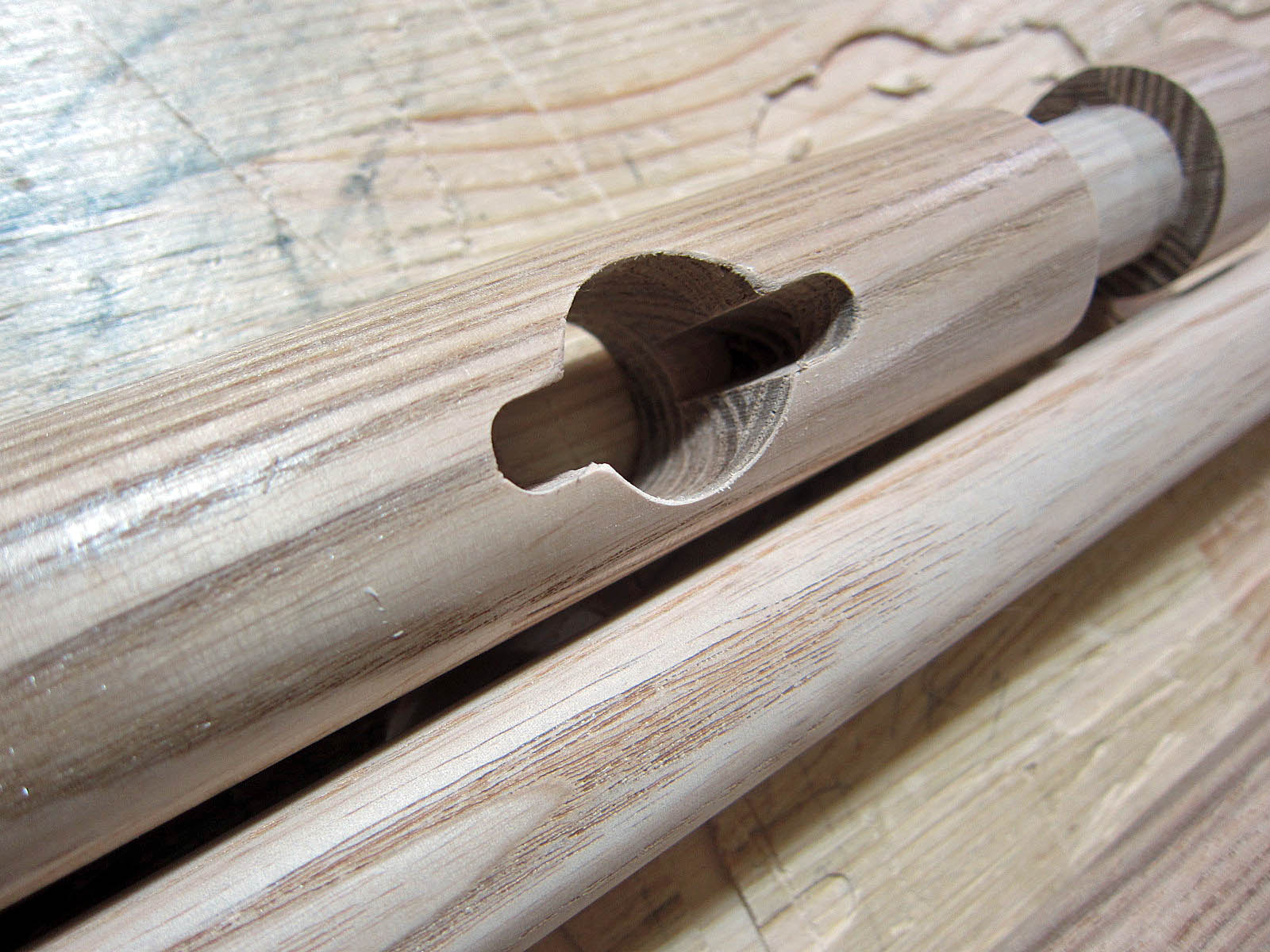

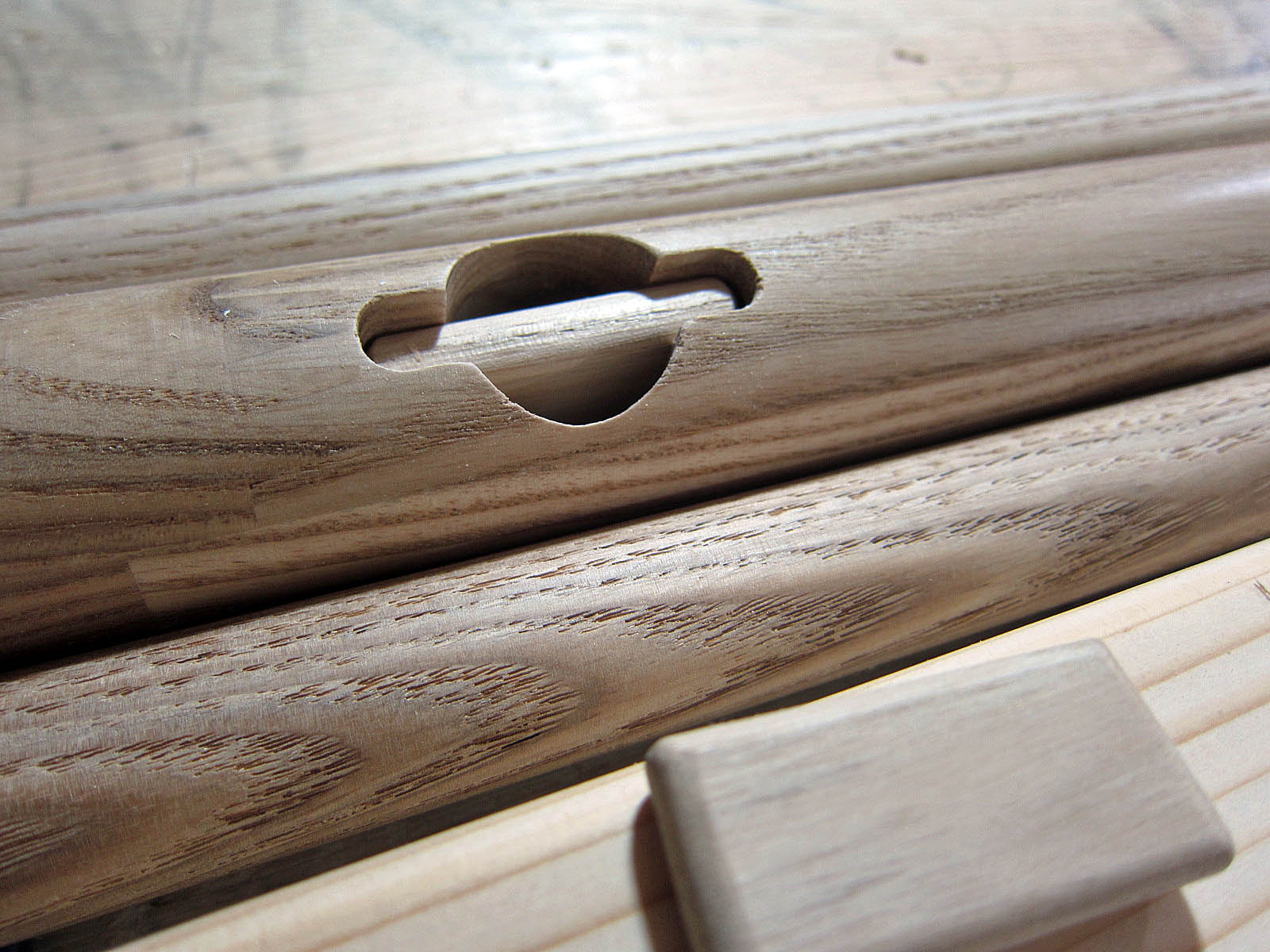

加工は少々複雑で、２０ｍｍ穴とスペーサーの収まる穴が同居します。

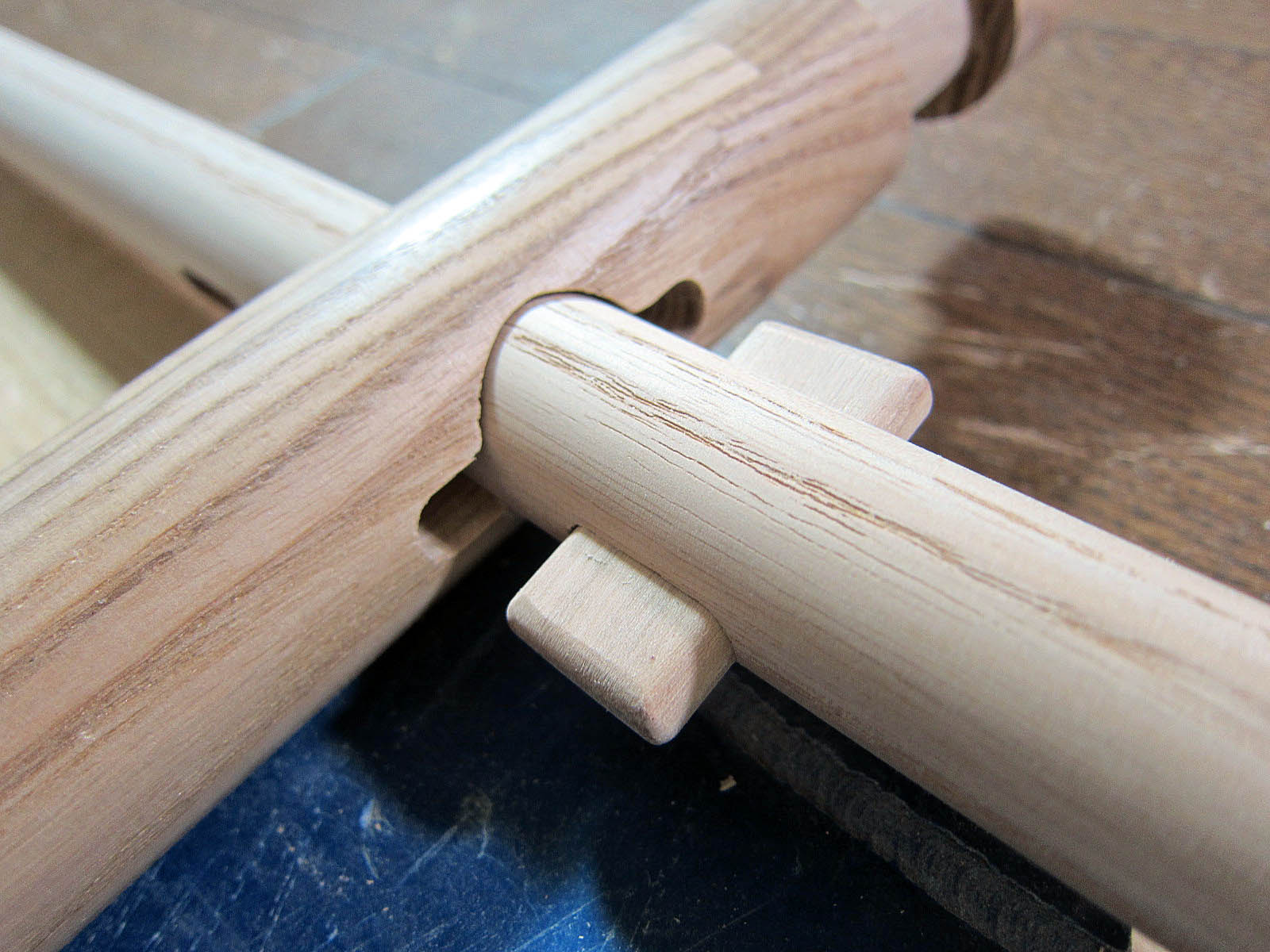

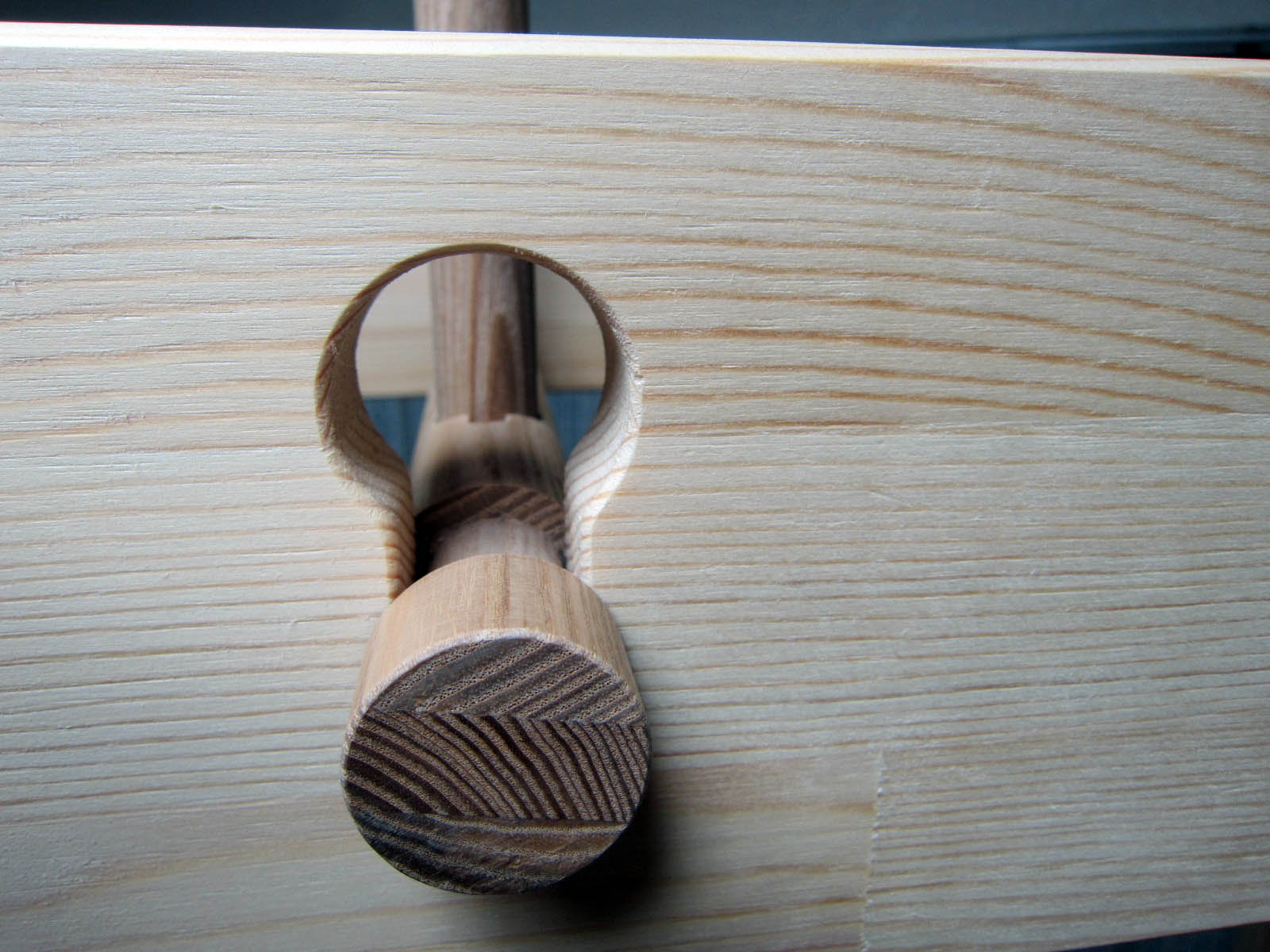

スペーサーはこのようにはまります。
手前の板がタモ製スペーサー。

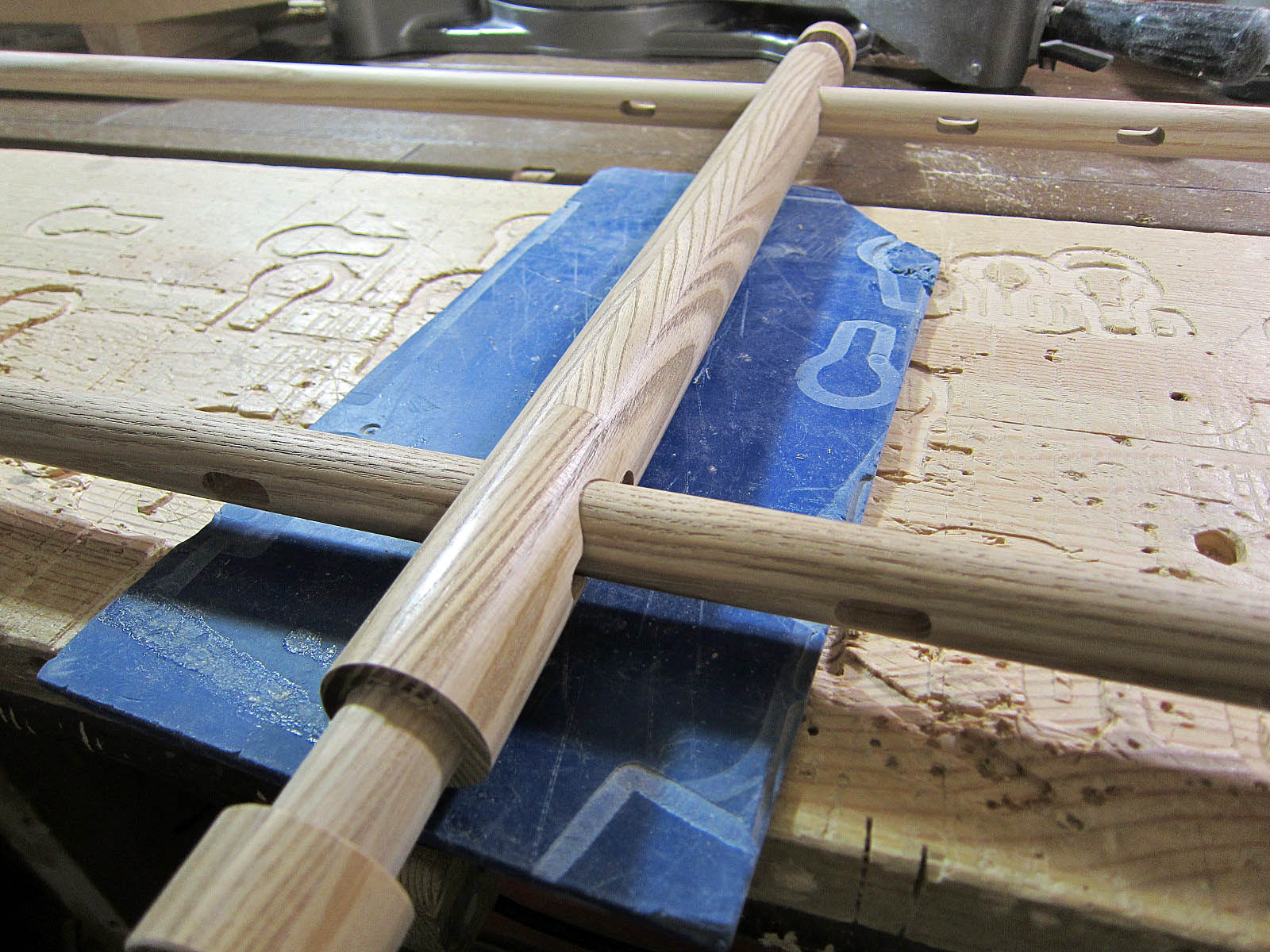

こちらが、鎖代わりの２０ｍｍ丸棒。
７０ｍｍ毎に開いた穴にはスペーサーがはまります。

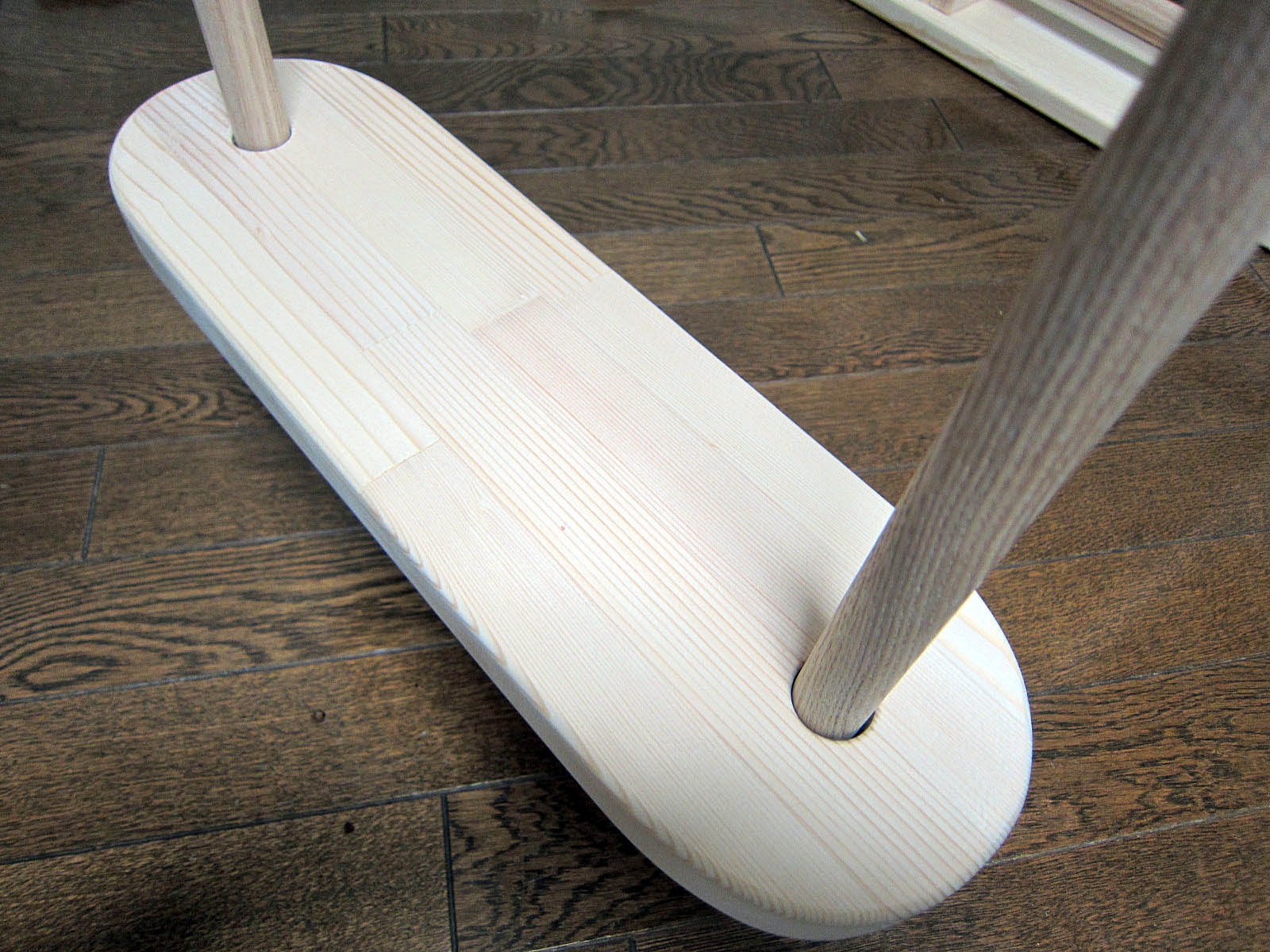

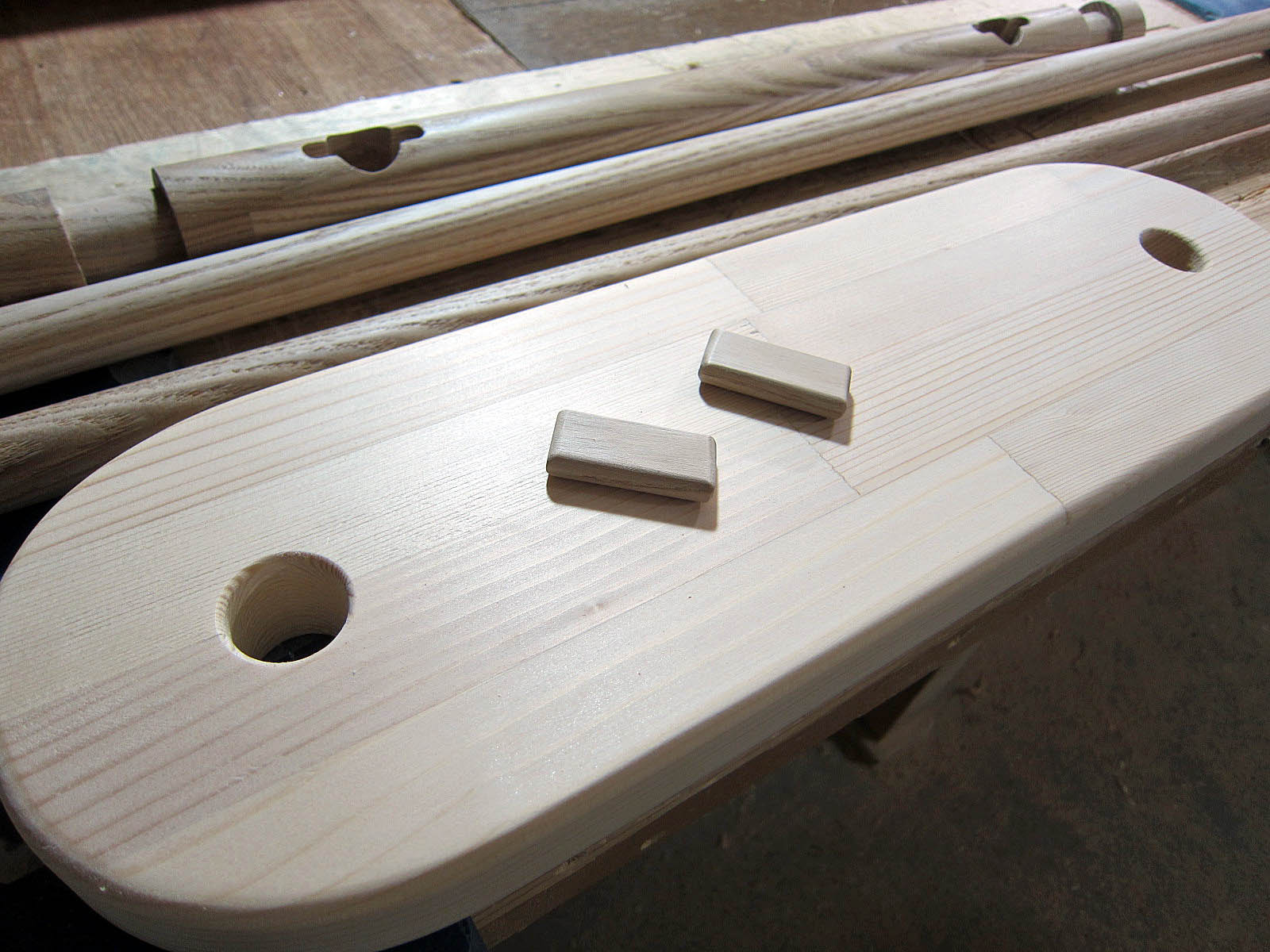

座り板とスペーサー。
座り板の有効座面は１２０ｍｍ×２６５ｍｍです。
※プチ用は少しサイズダウンします。

座り板に２０ｍｍ丸棒を通した状態です。

裏から見るとこんな状態です。
座面を３２ｍｍ丸棒でシッカリと受けます。

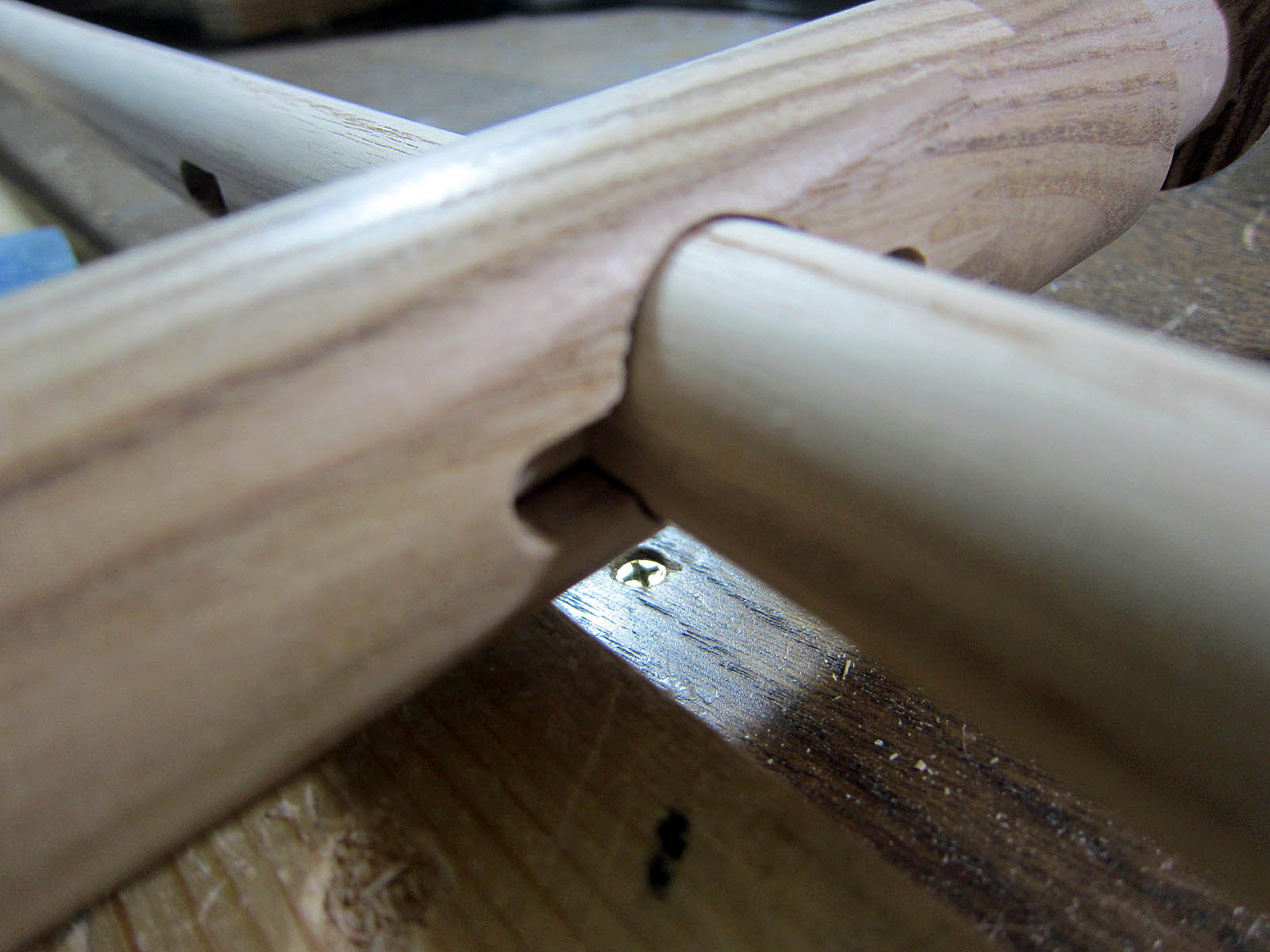

３２ｍｍ丸棒にスペーサーをはめた２０ｍｍ丸棒を通します。

こんな具合に・・。

シッカリと奥まで差し込みます。

出来ました。
手前の加工方法が握り棒とは違います。

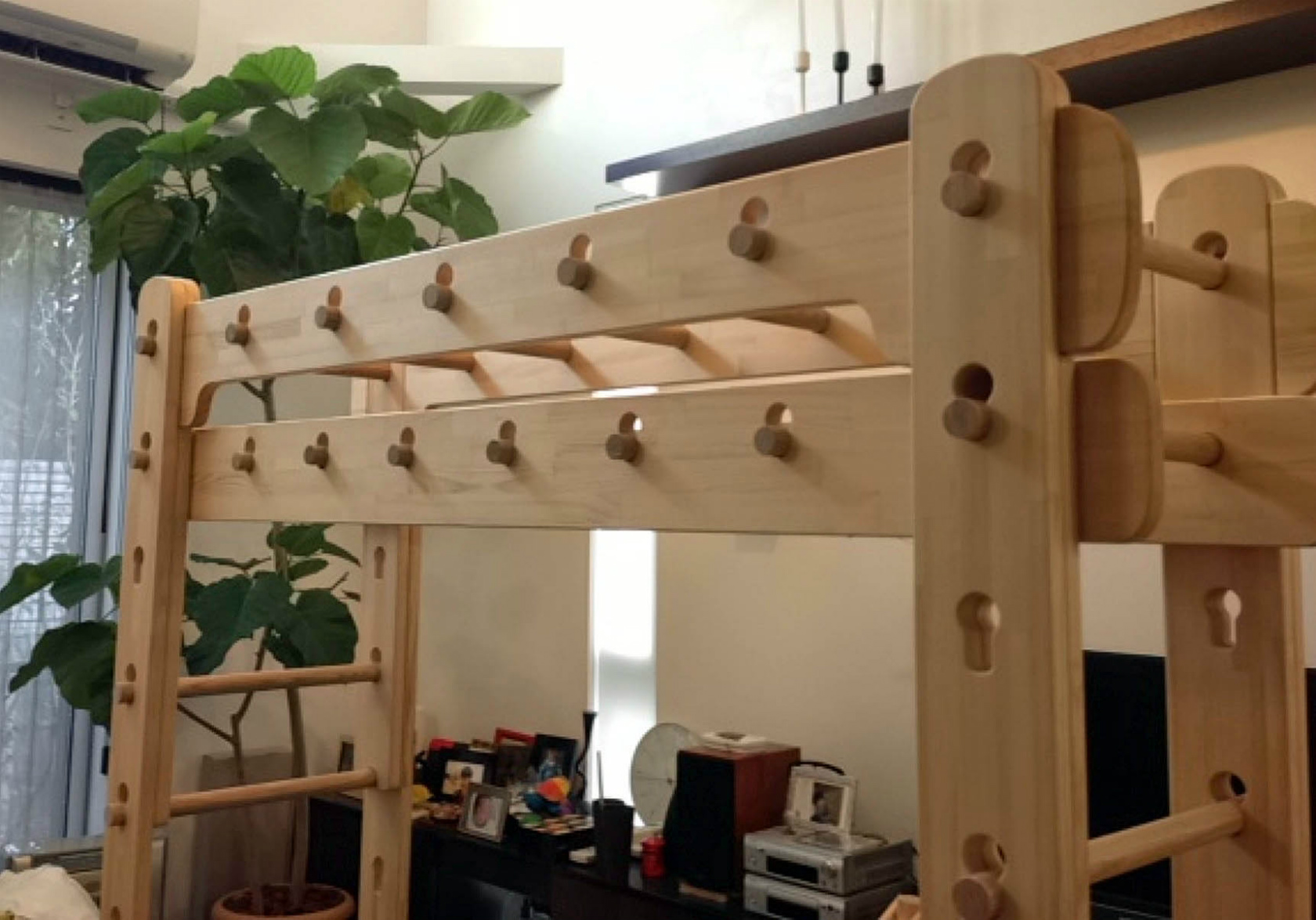

オーダーうんていに実装するとこんな感じです。
真ん中の握り棒を外して固定用の３２ｍｍ丸棒と取り替えます。
座面は床から約１８０ｍｍ～３９０ｍｍまで７０ｍｍ毎に４段階の高さ調整が簡単に出来ます。
耐苛重量は７０kg以上というところです。

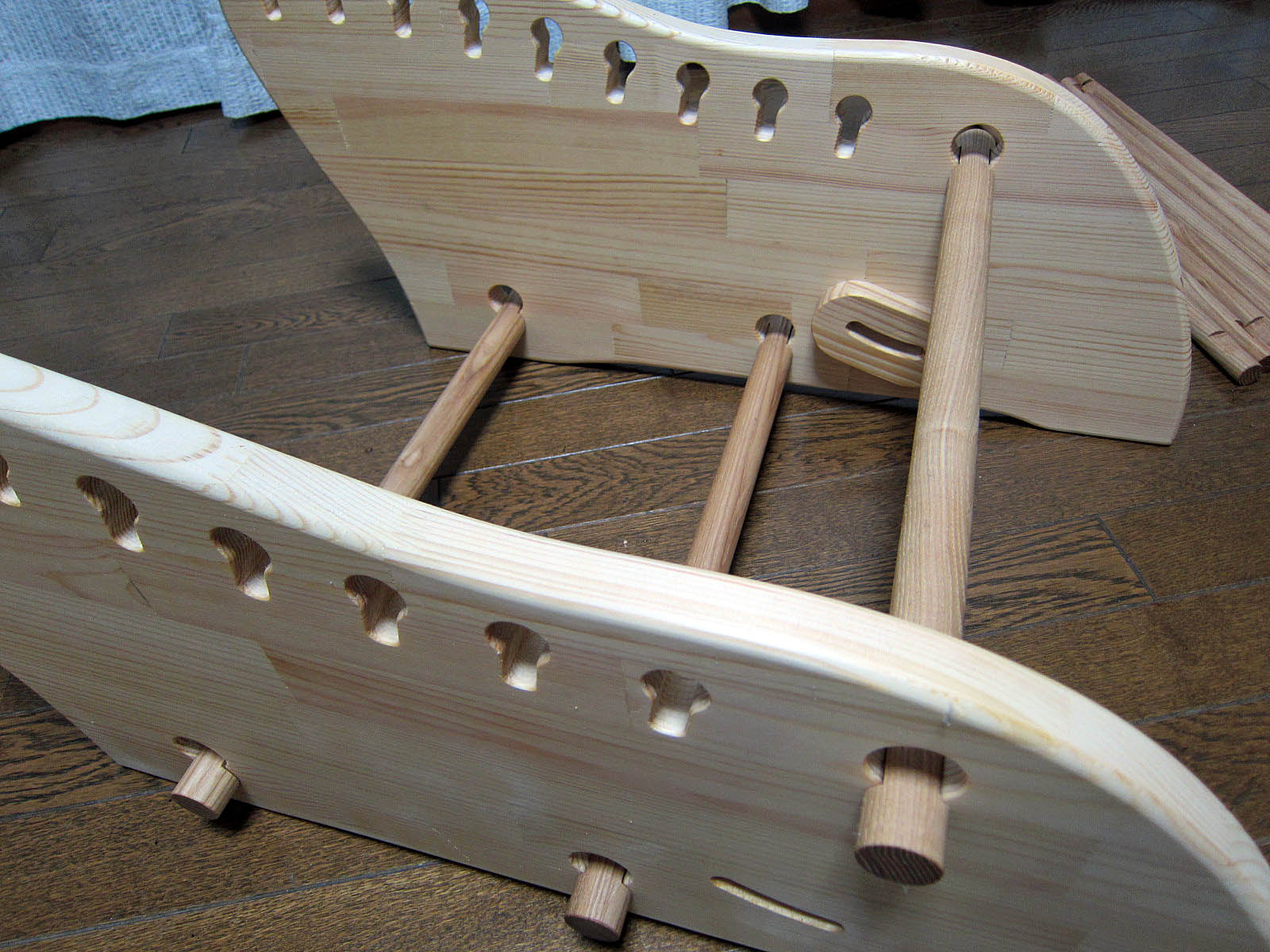

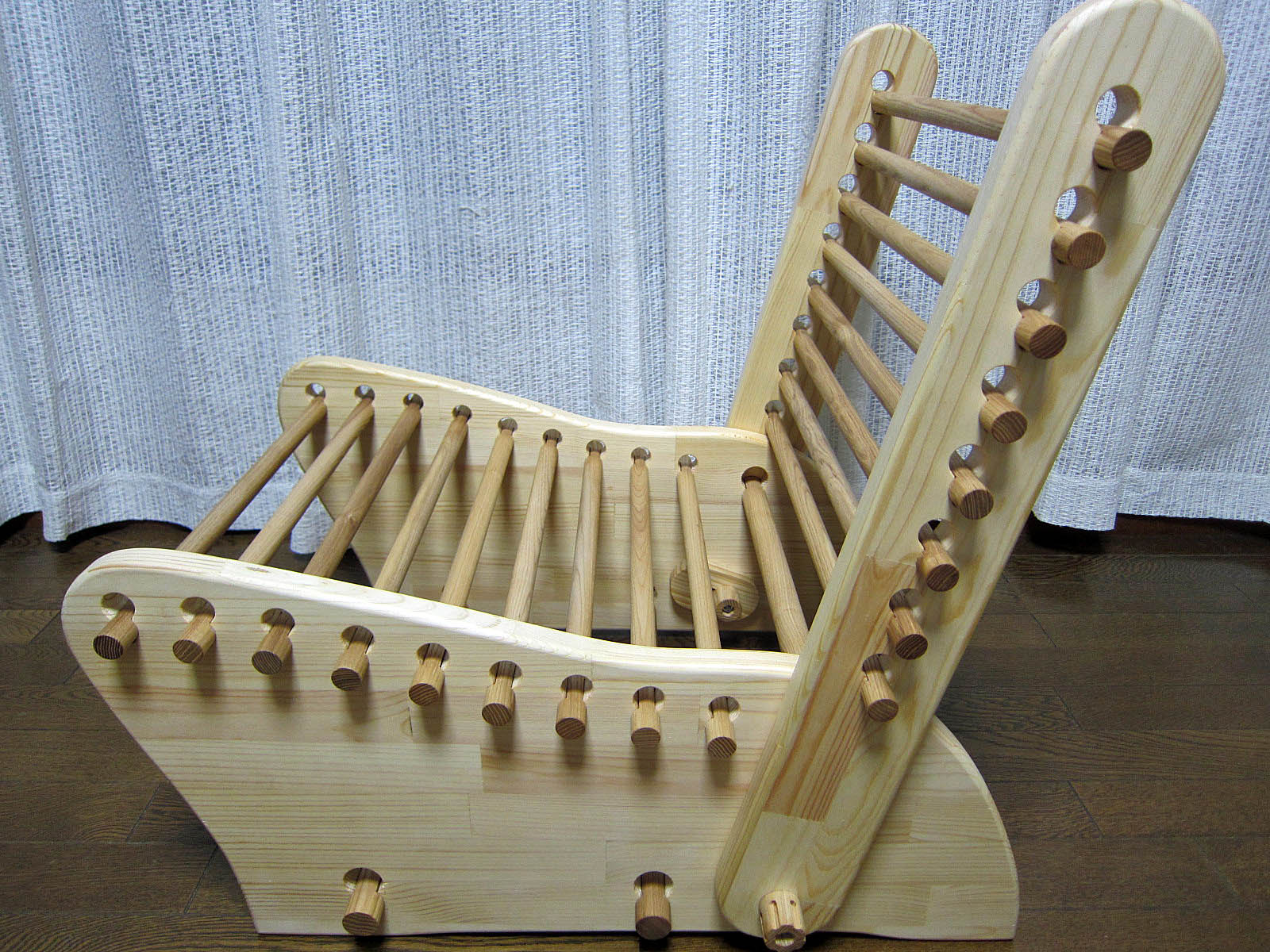

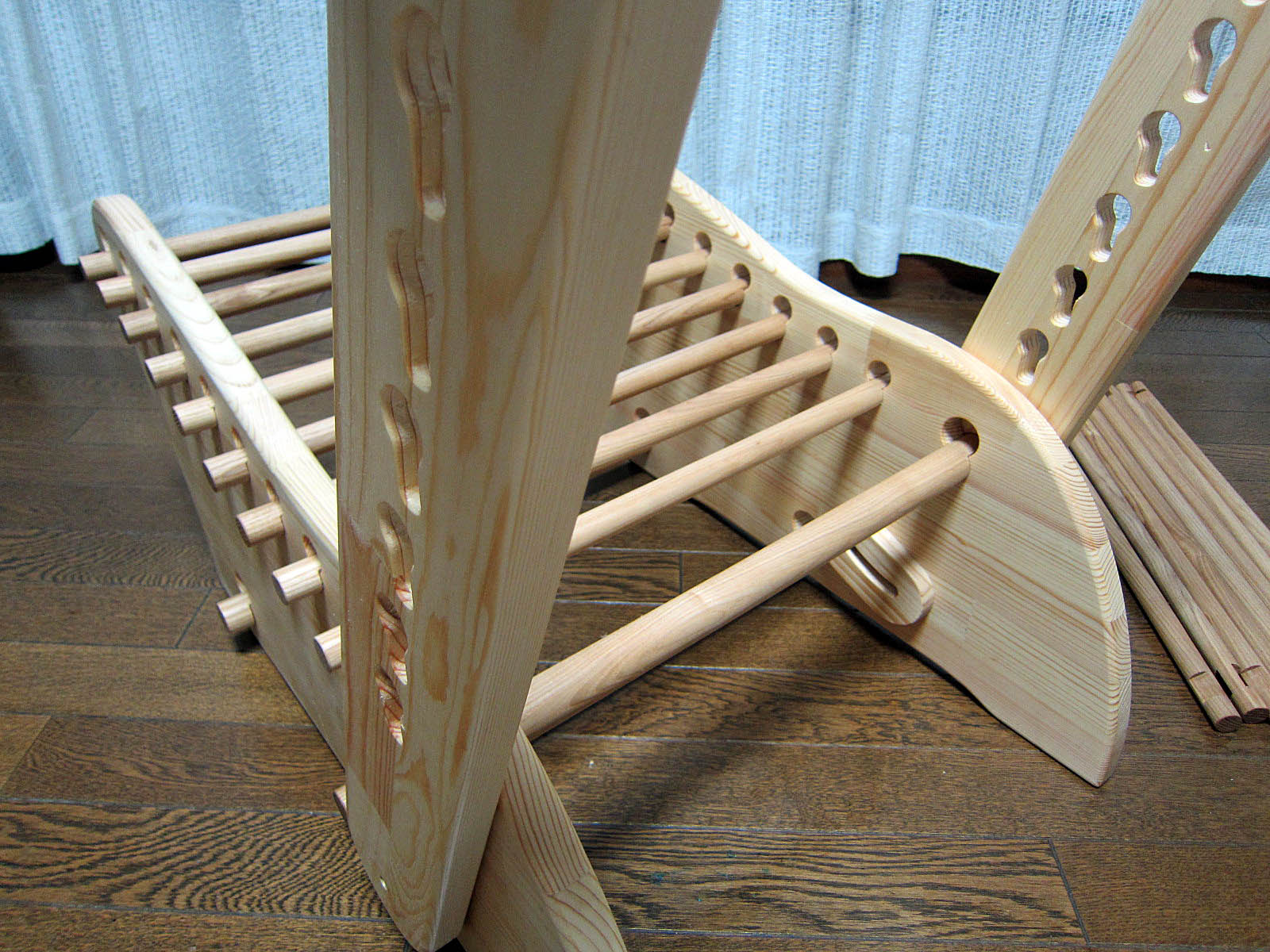

丸棒チェア（リクライニング）

ちょっと面白いモノを紹介します。
自分用リクライニング機構付きパソコンチェアです。

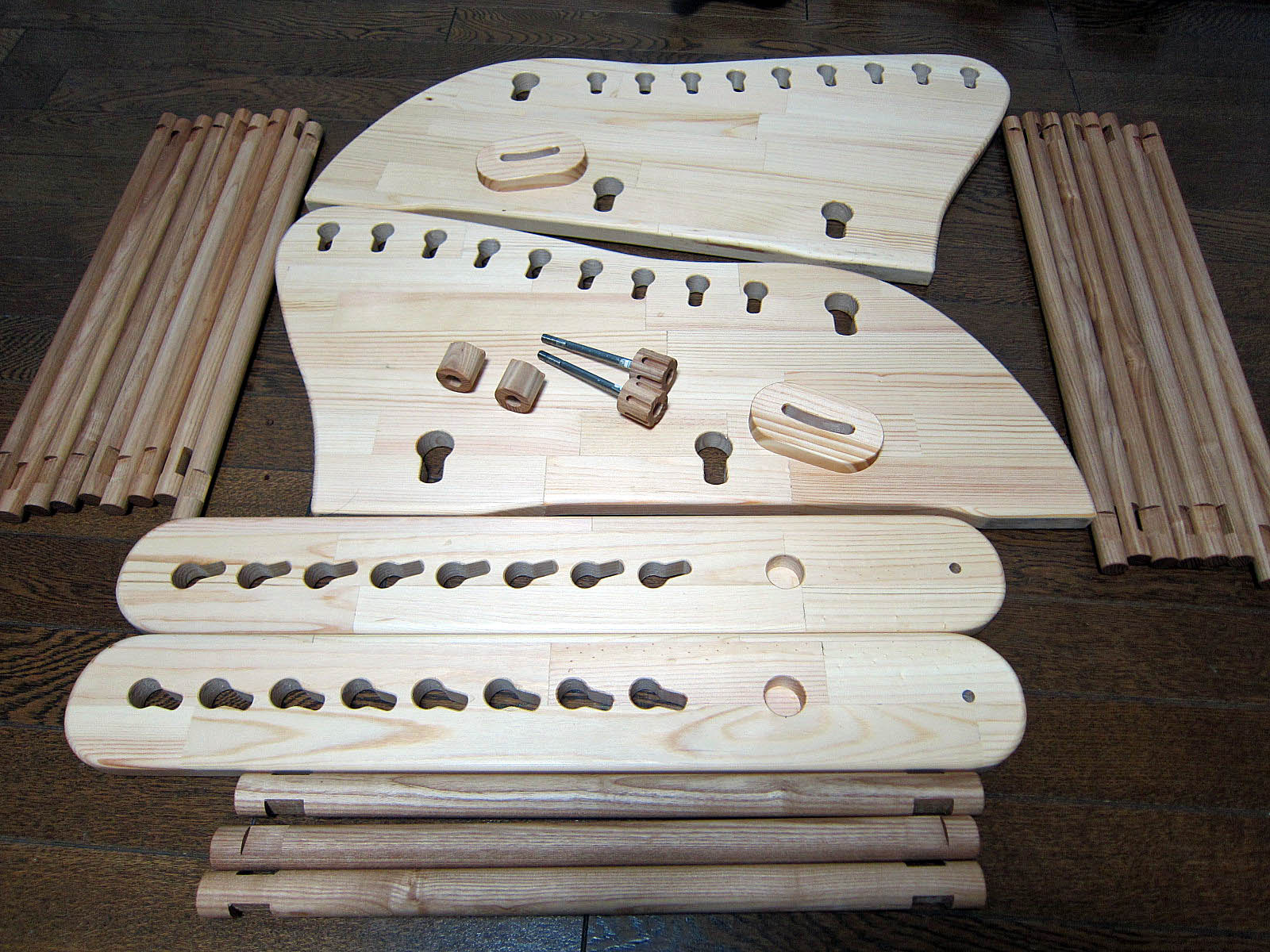

【部品構成】
・座面側板（パイン集成材２５ｍｍ）
・背もたれ側板（パイン集成材２５ｍｍ）
・スペーサー（パイン集成材１８ｍｍ）
・タモ丸棒（２０ｍｍ／２８ｍｍ）
・木製ダイアル（タモ３２ｍｍ丸棒）
・ボルト（ステンレス製８mm軸）

組み立てていきます。

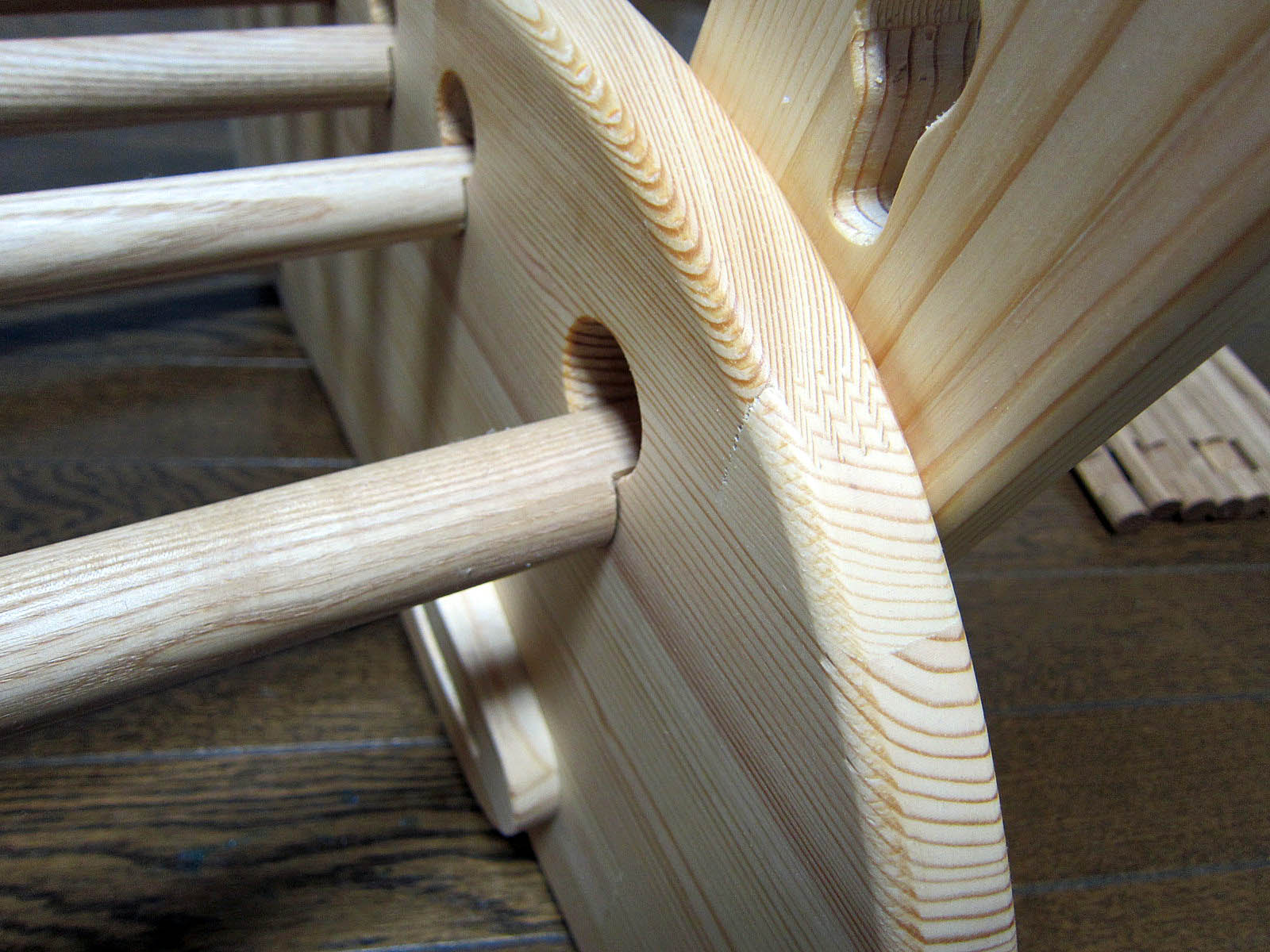

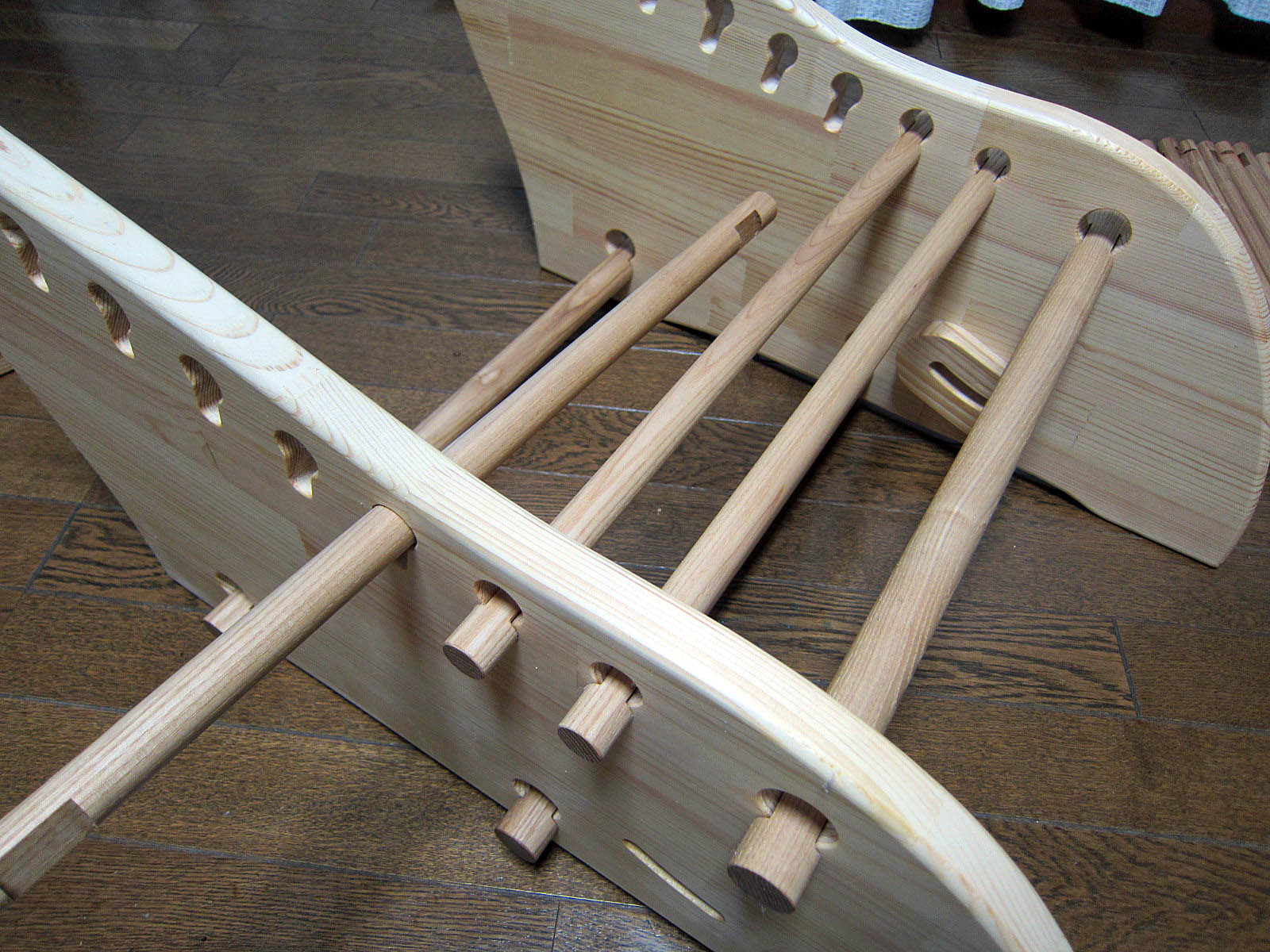

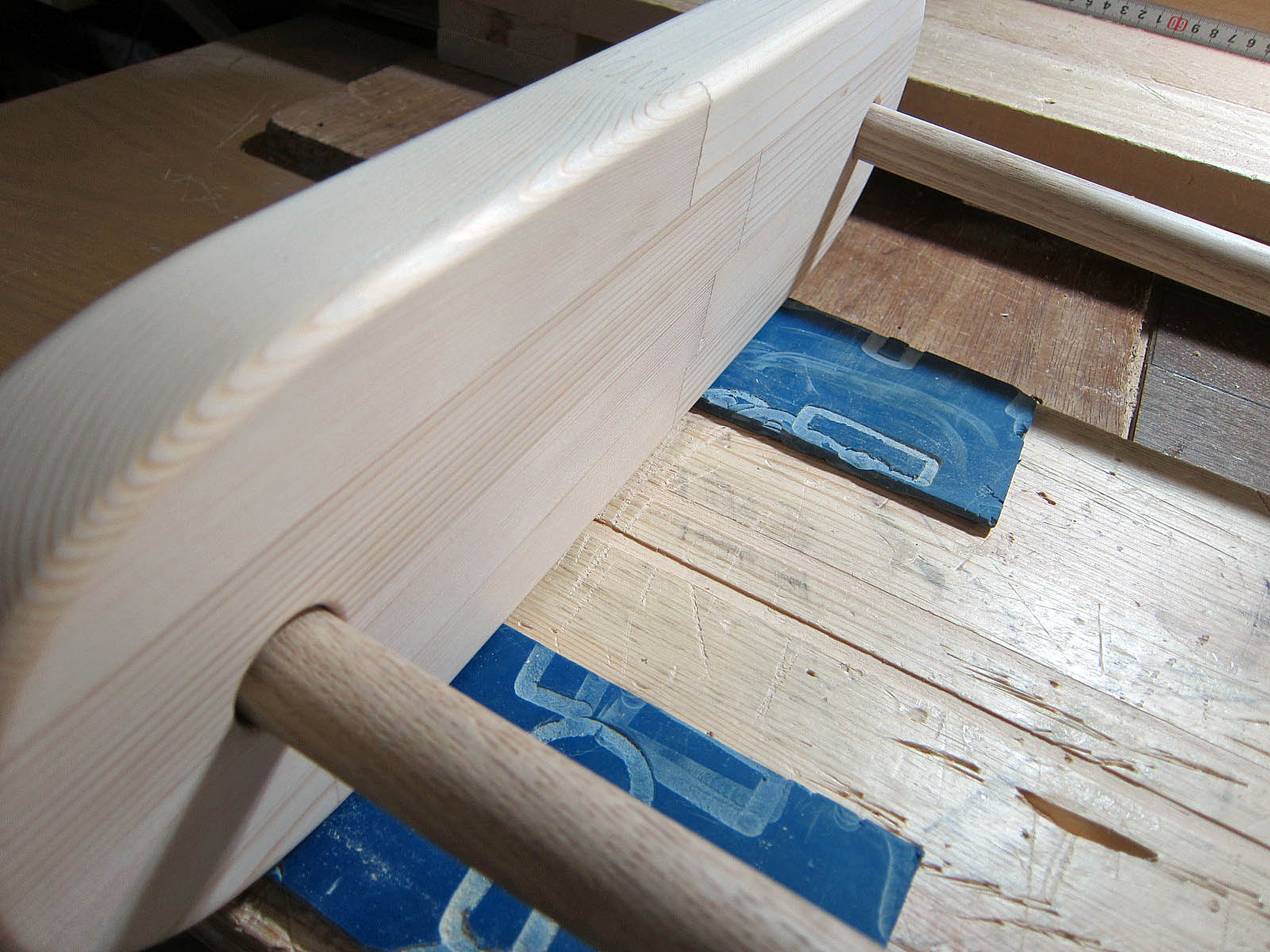

うんていと同じ要領で側板に２８ｍｍ丸棒を通します。

同様に２０ｍｍ丸棒を。

座面が出来上がりました。

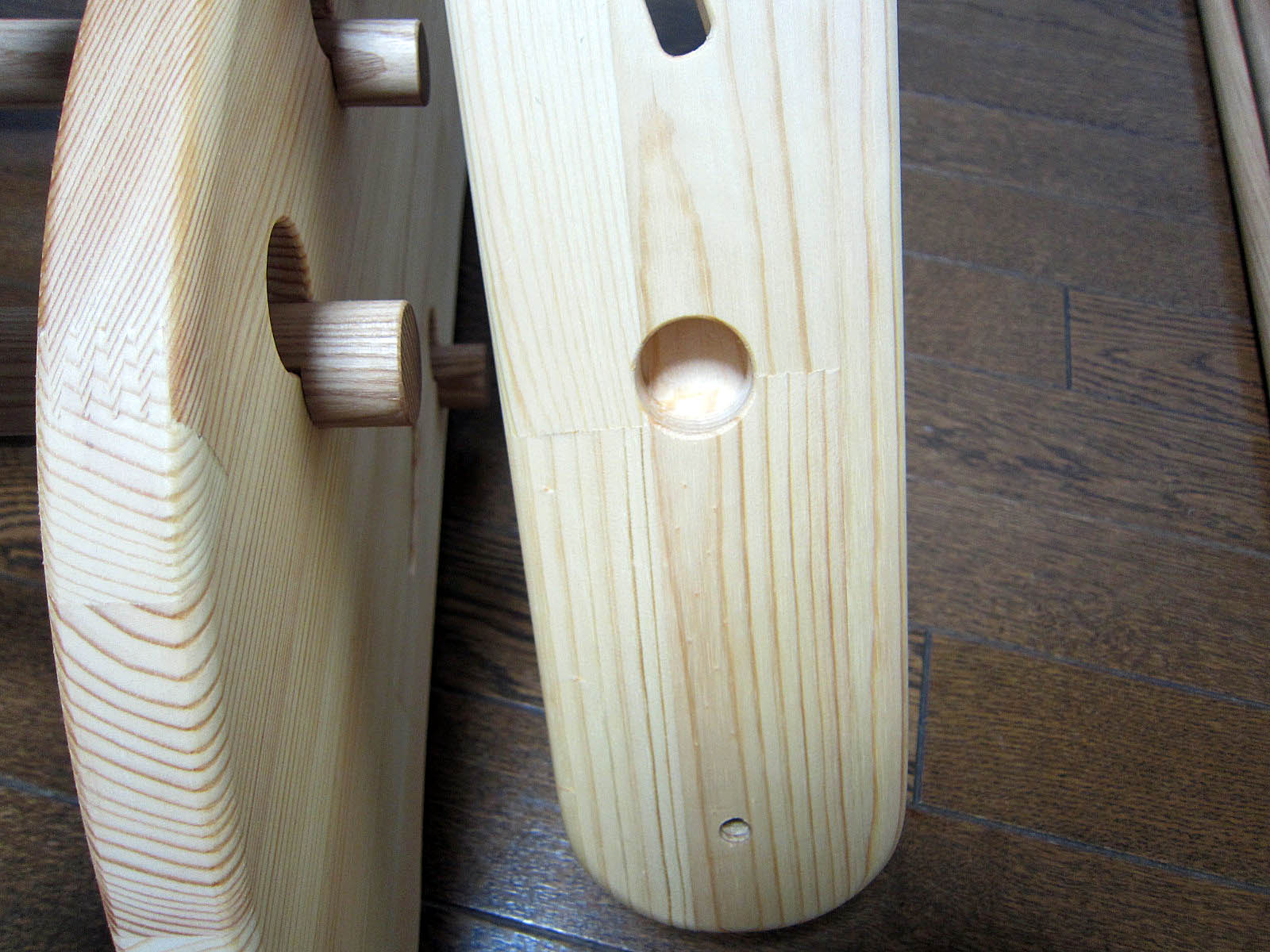

背もたれ側板の２８ｍｍ穴に座面の２８ｍｍ丸棒を・・

はめます。

こんな感じに２枚。それらしくなってきました。

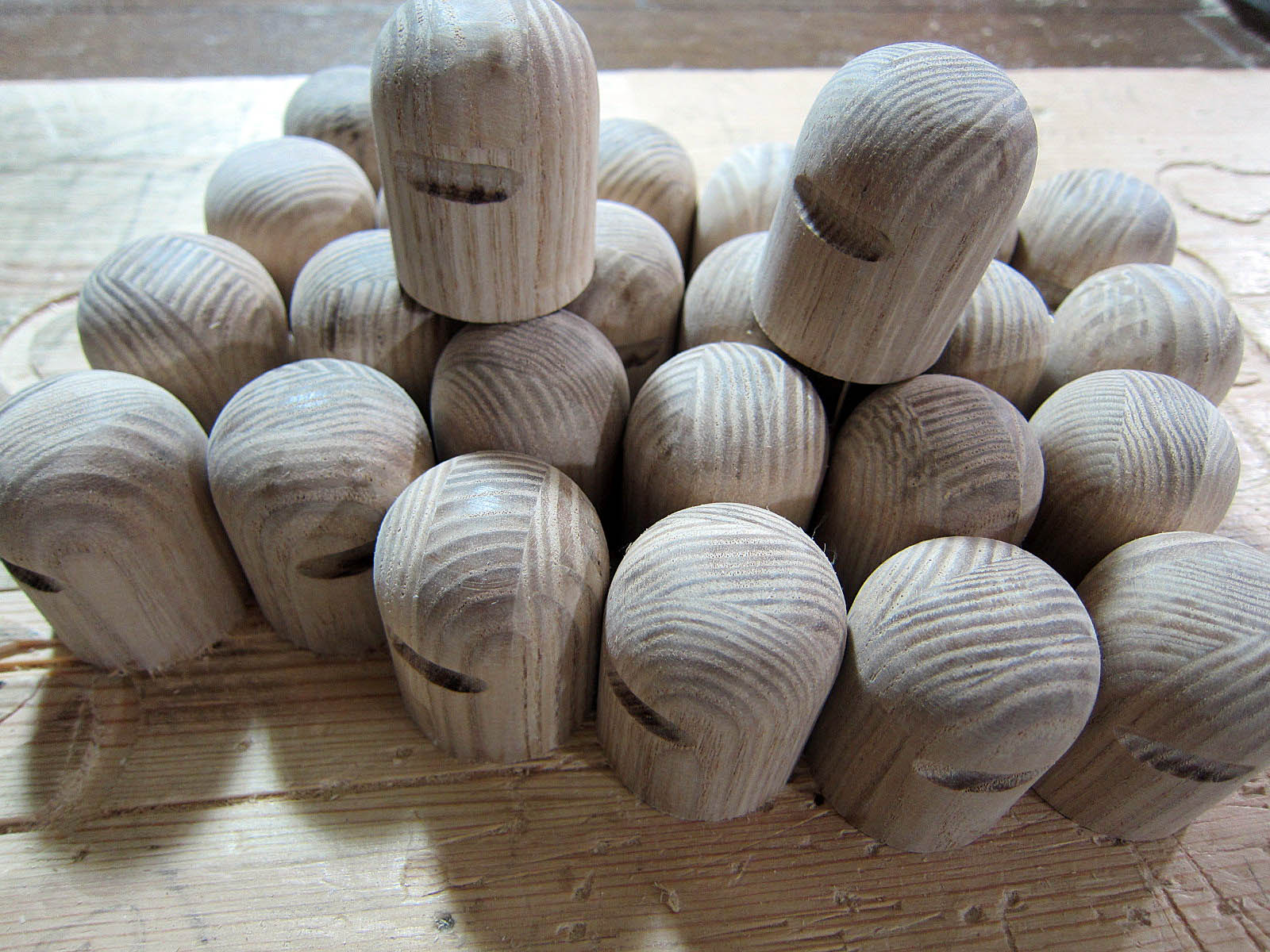

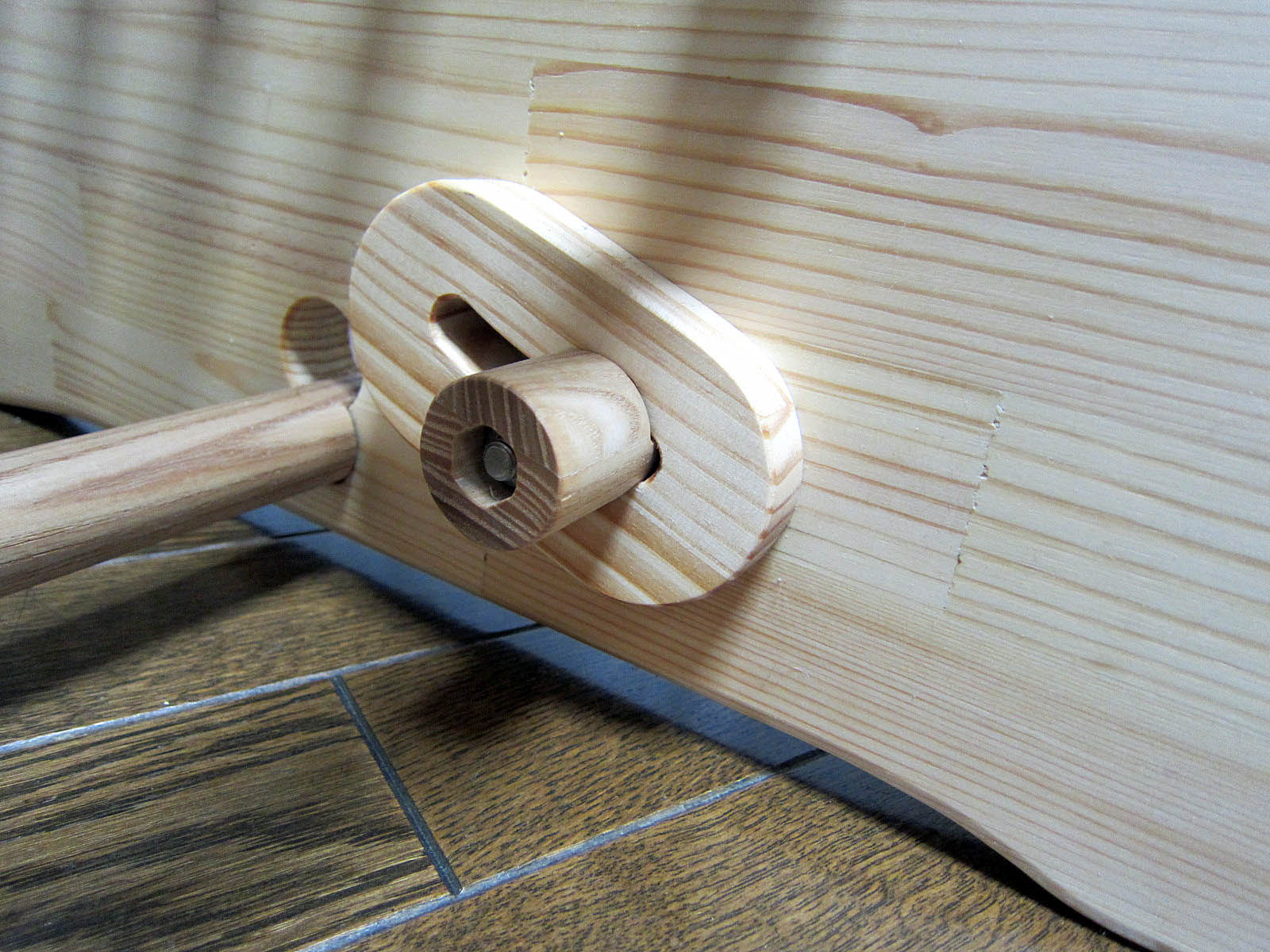

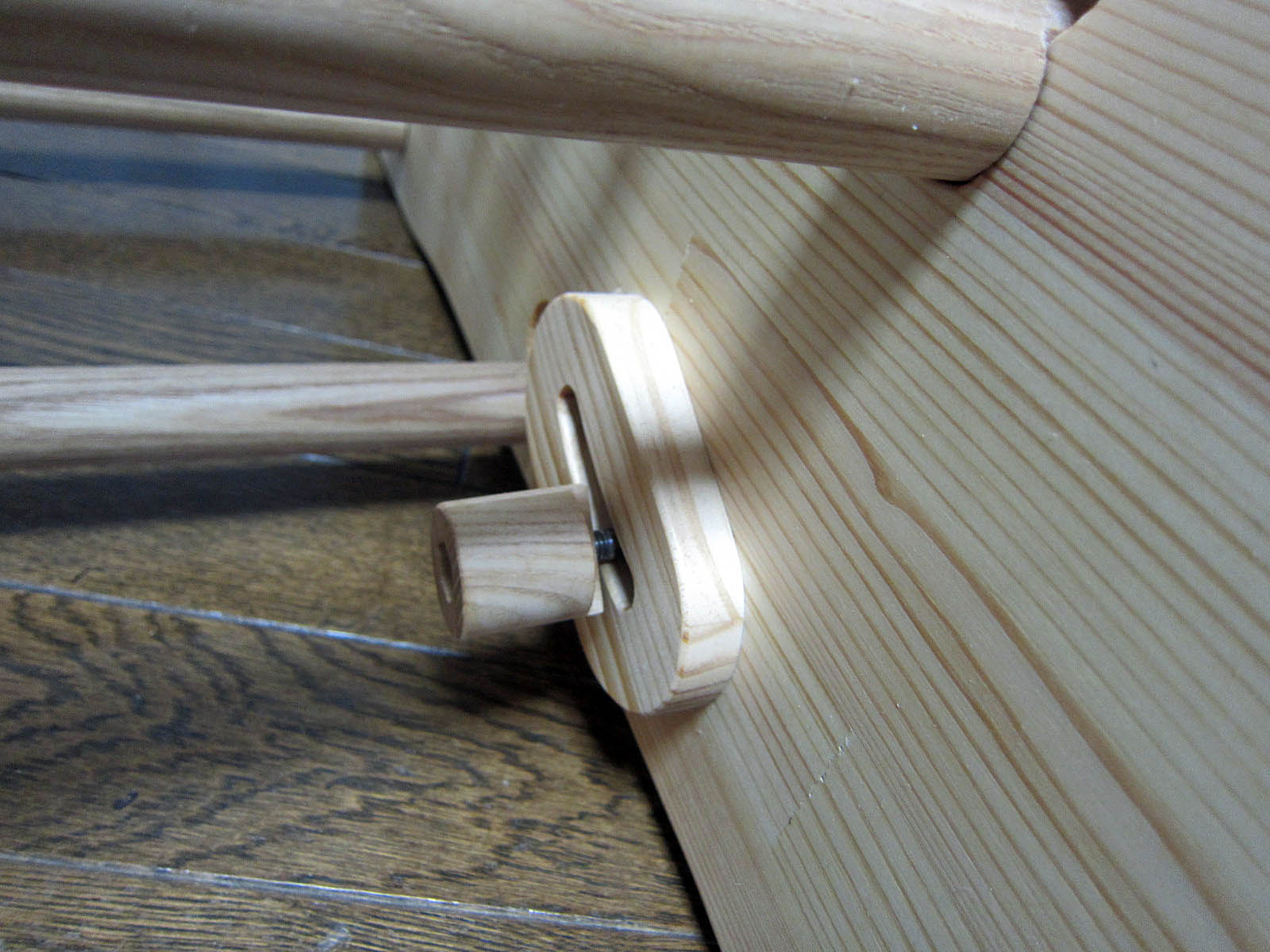

３２ｍｍ丸棒から削り出したダイアルを取り付けます。

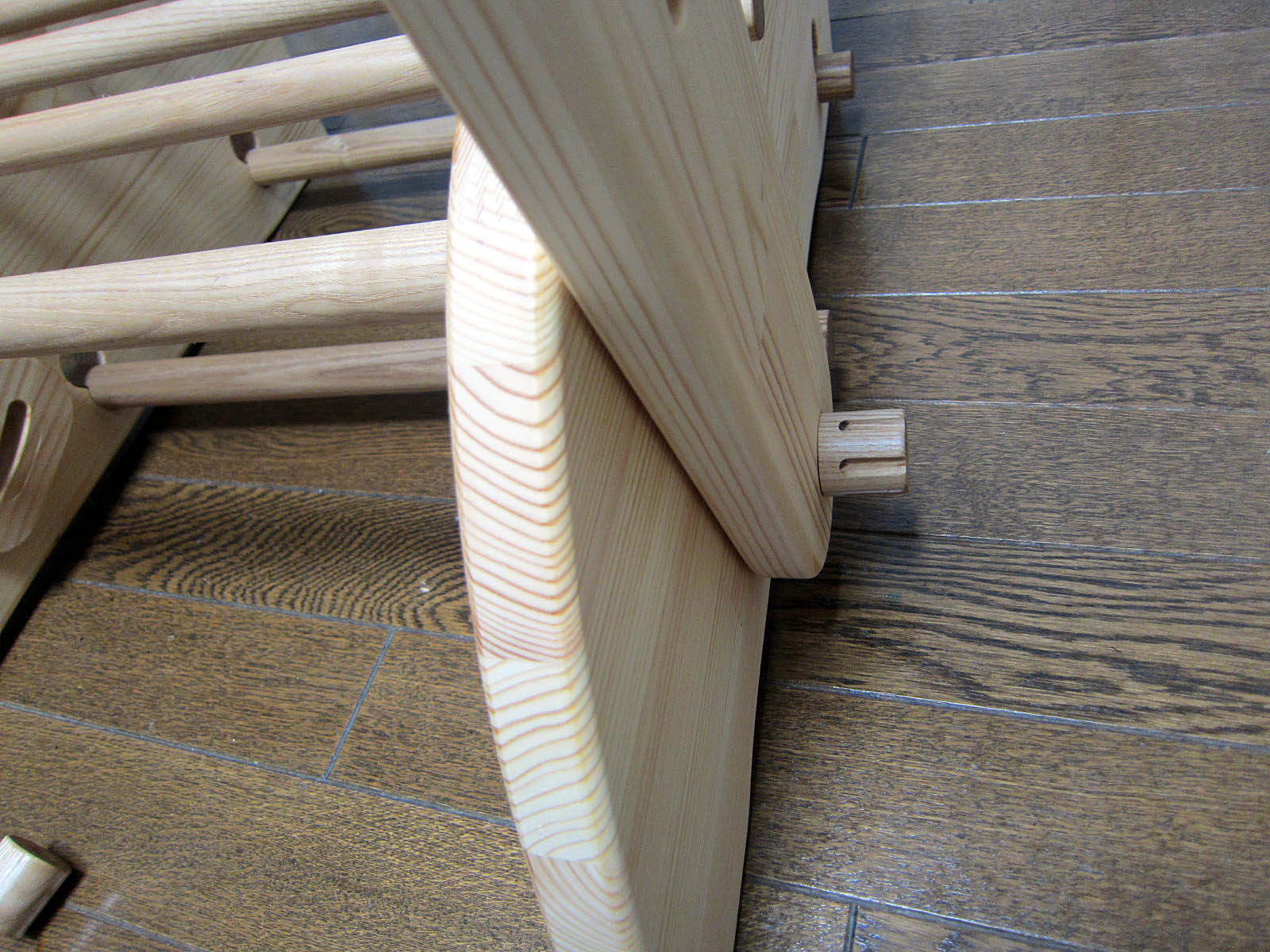

ストッパー加工を施した内側のダイアルを取り付けます。

こんな感じです。
少ない可動範囲ですが、微妙な位置調整が可能。スペーサーは後方に向かって薄くなっているので、軽い握力で固定できます。

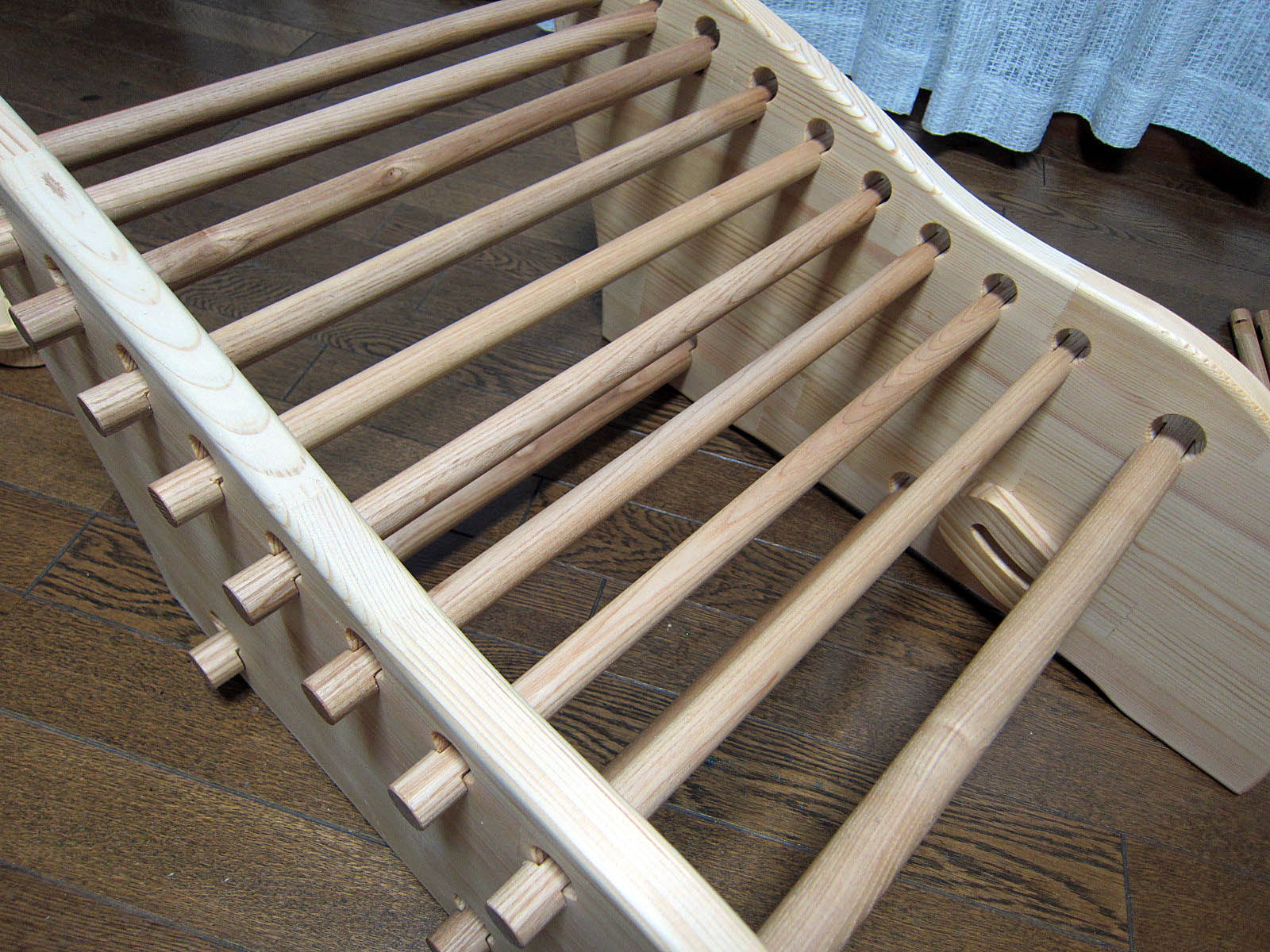

次は背もたれ用２８ｍｍ丸棒を差し込んでいきます。

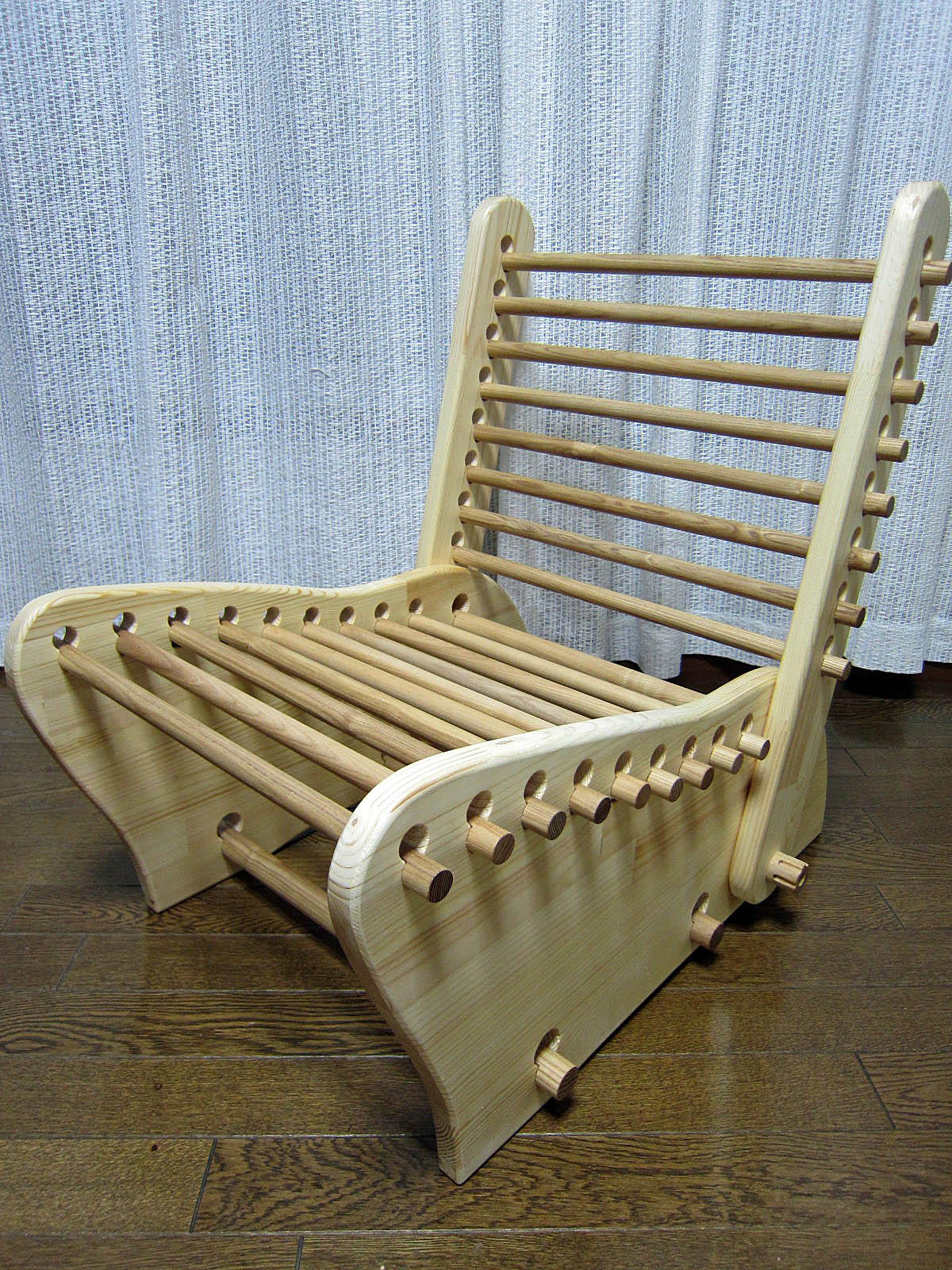

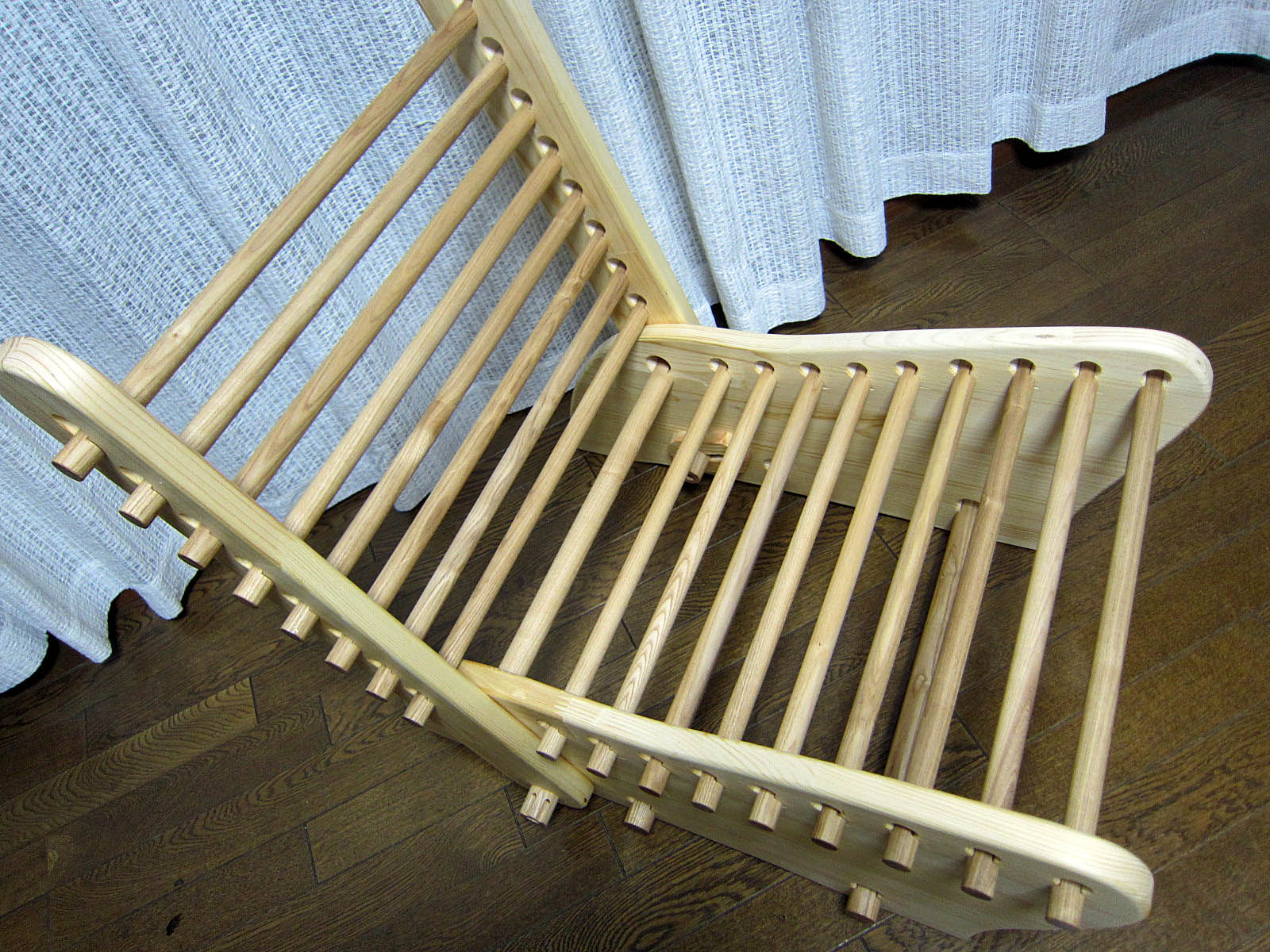

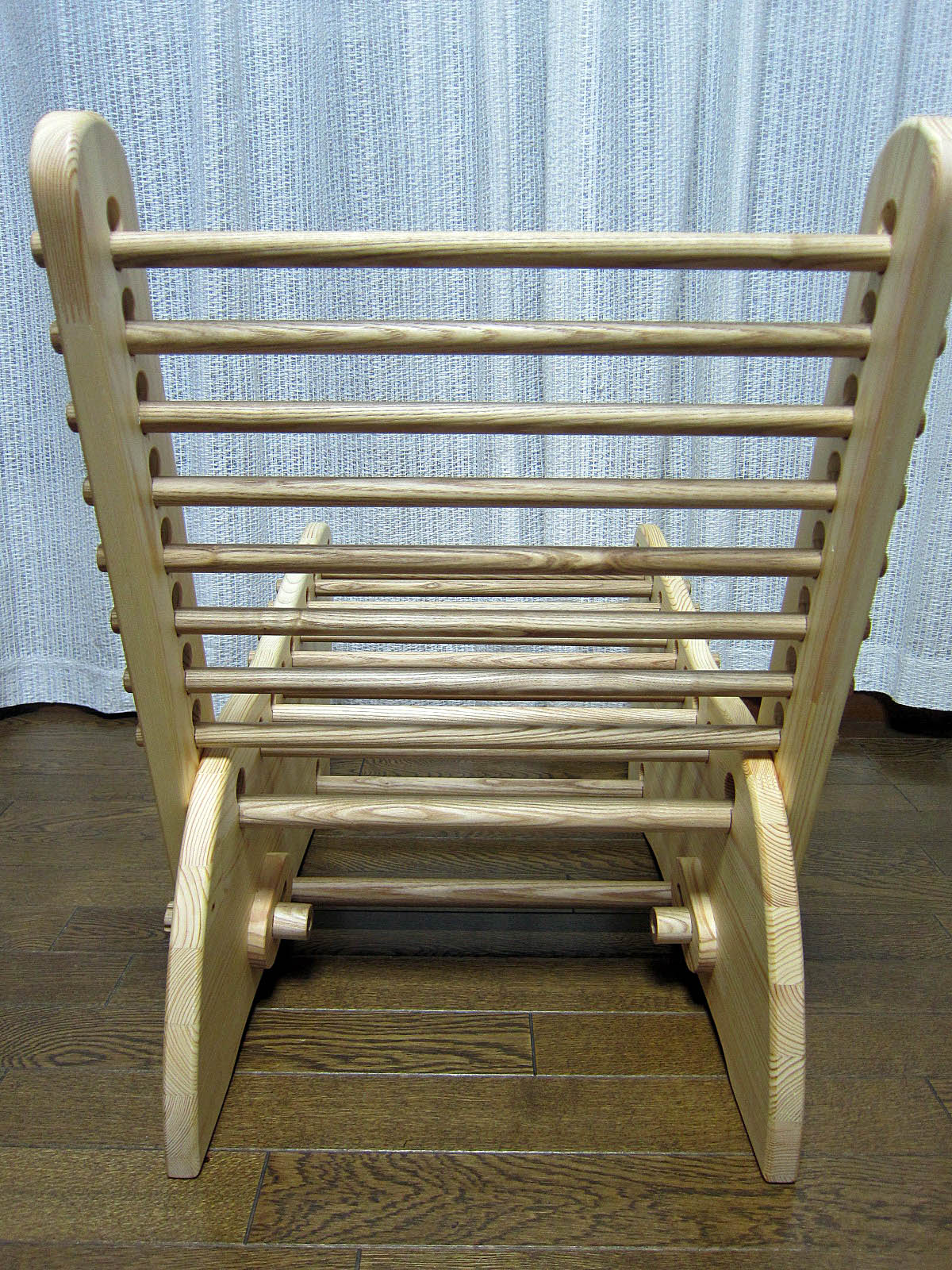

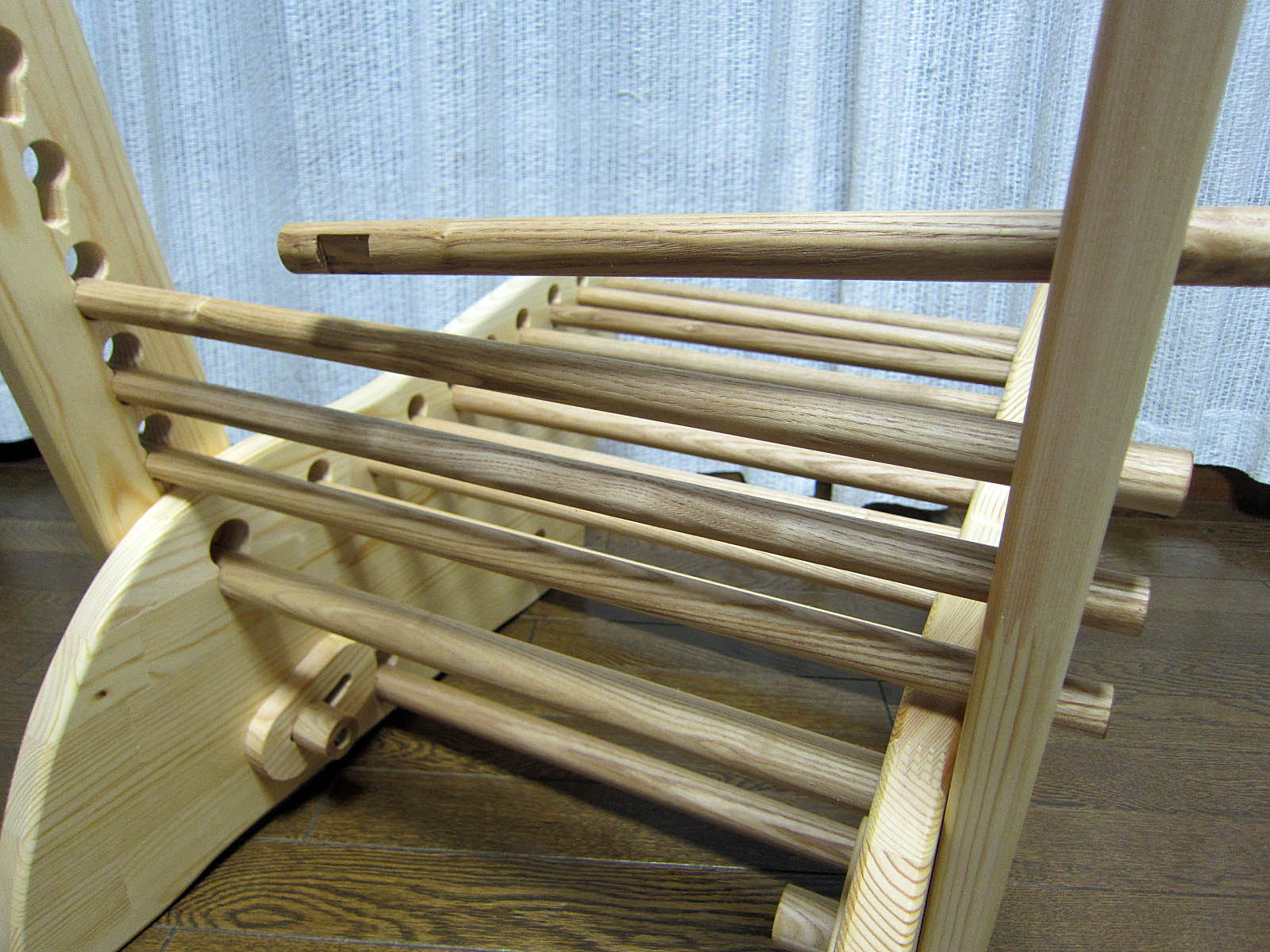

全てはまりました。真後ろからの姿。

座面は後方に向かって緩やかな曲線を描きます。

２０ｍｍ丸棒の撓りが程よいクッションとなり、

頑丈な上、非常に座りやすいチェアが出来上がりました。

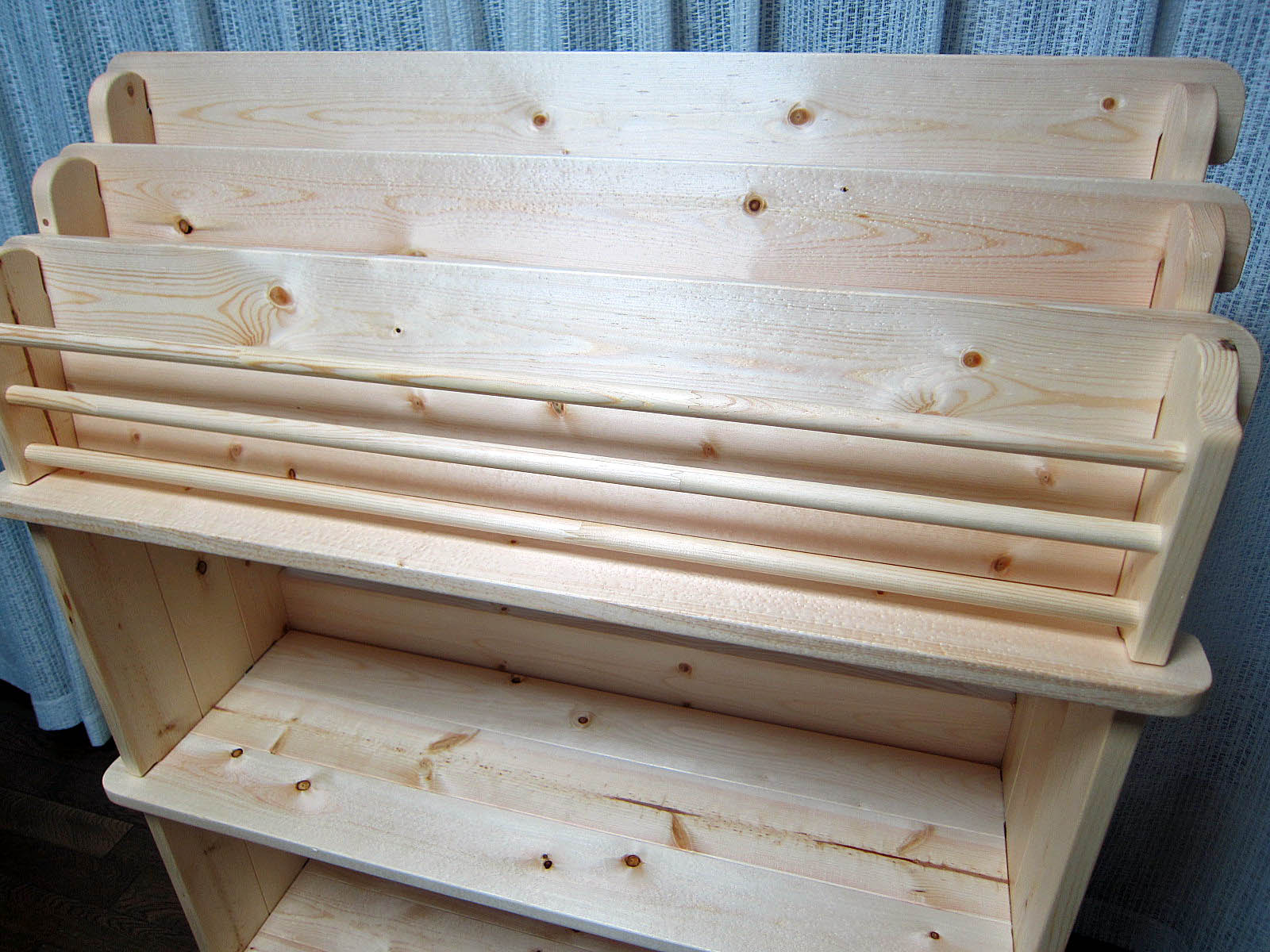

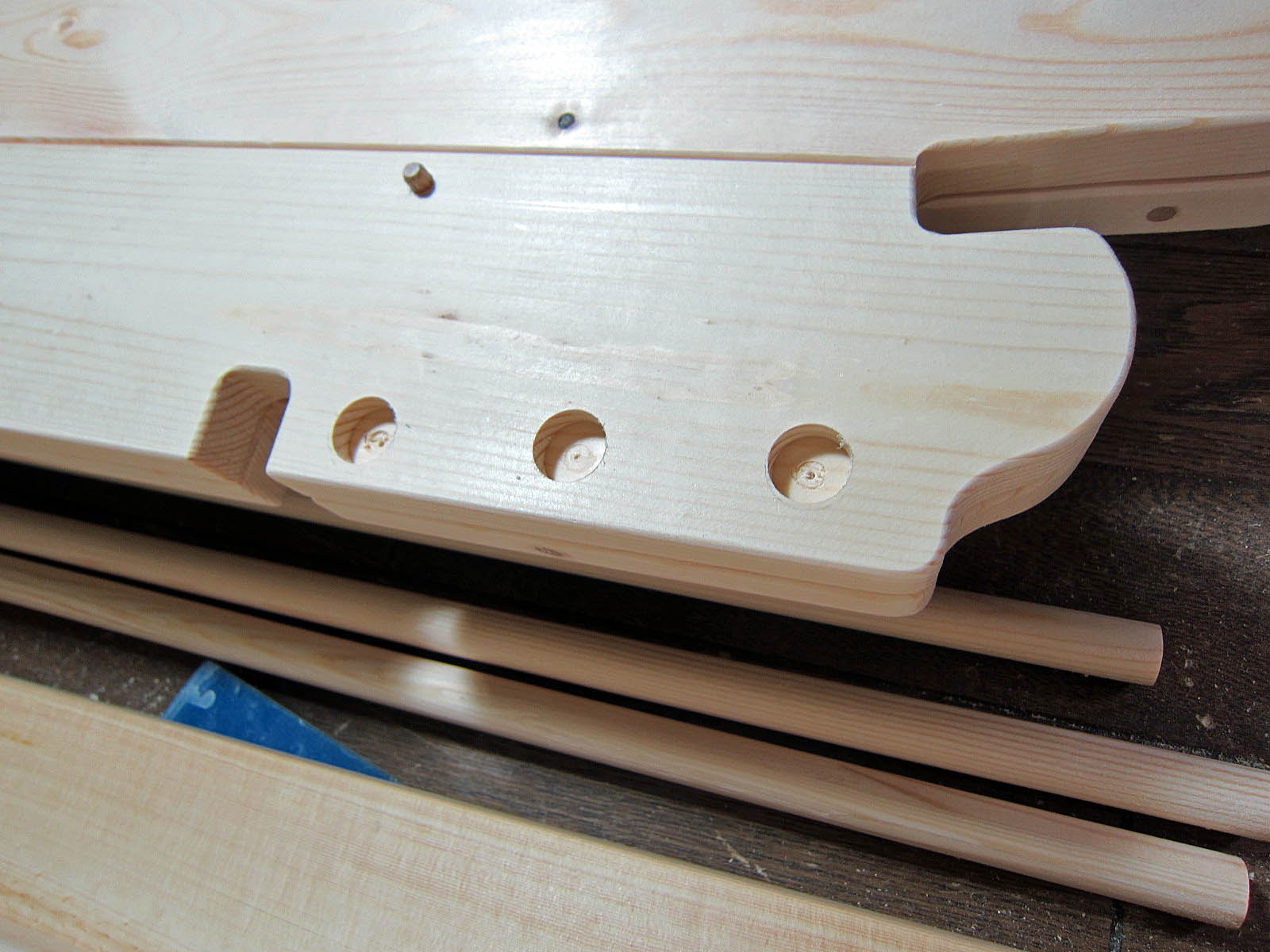

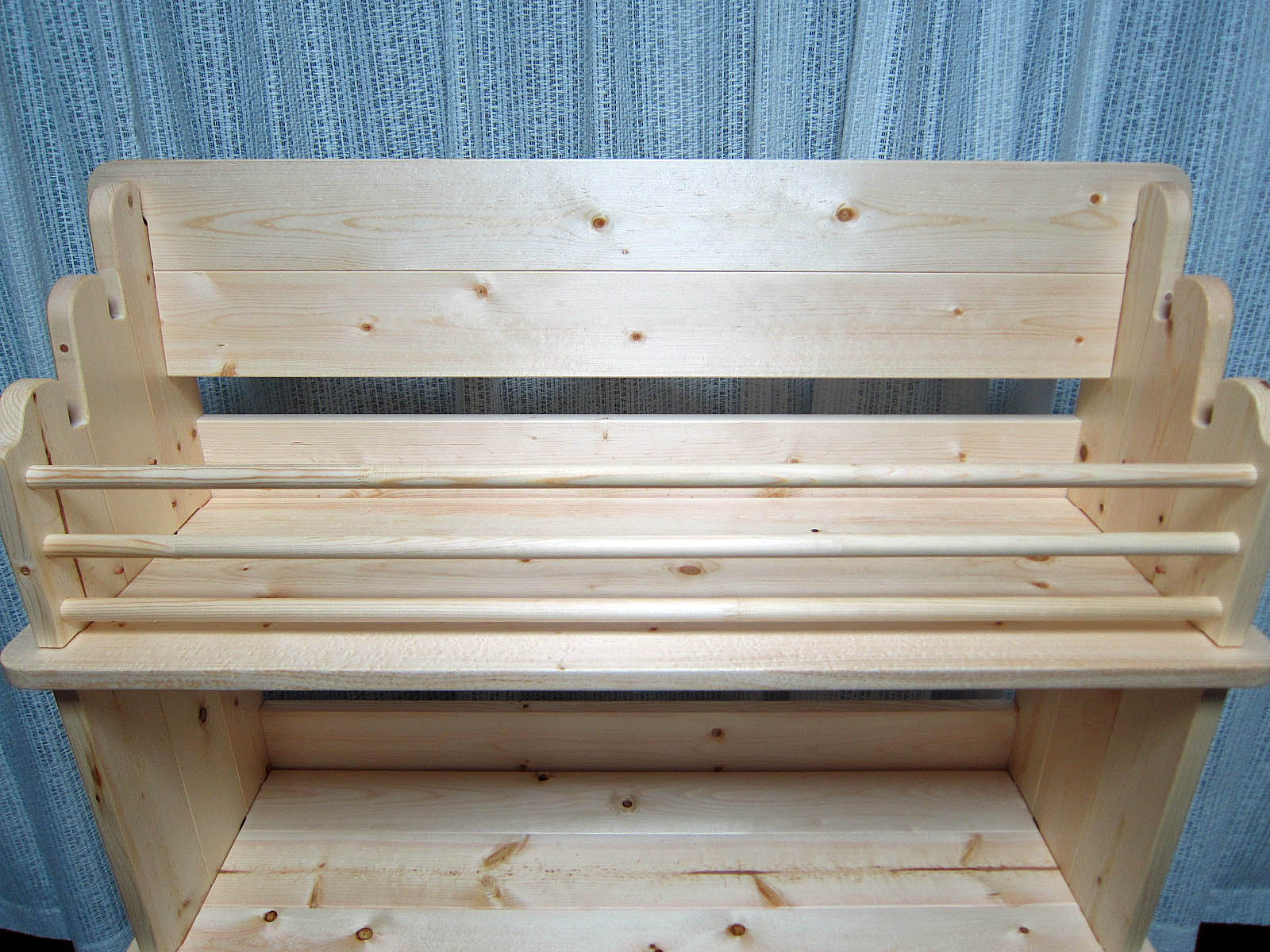

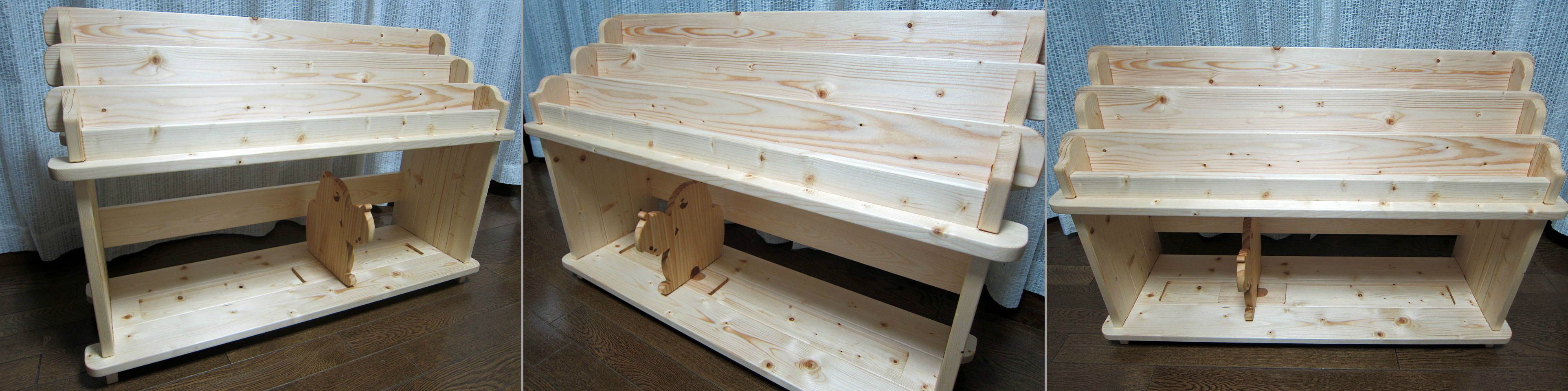

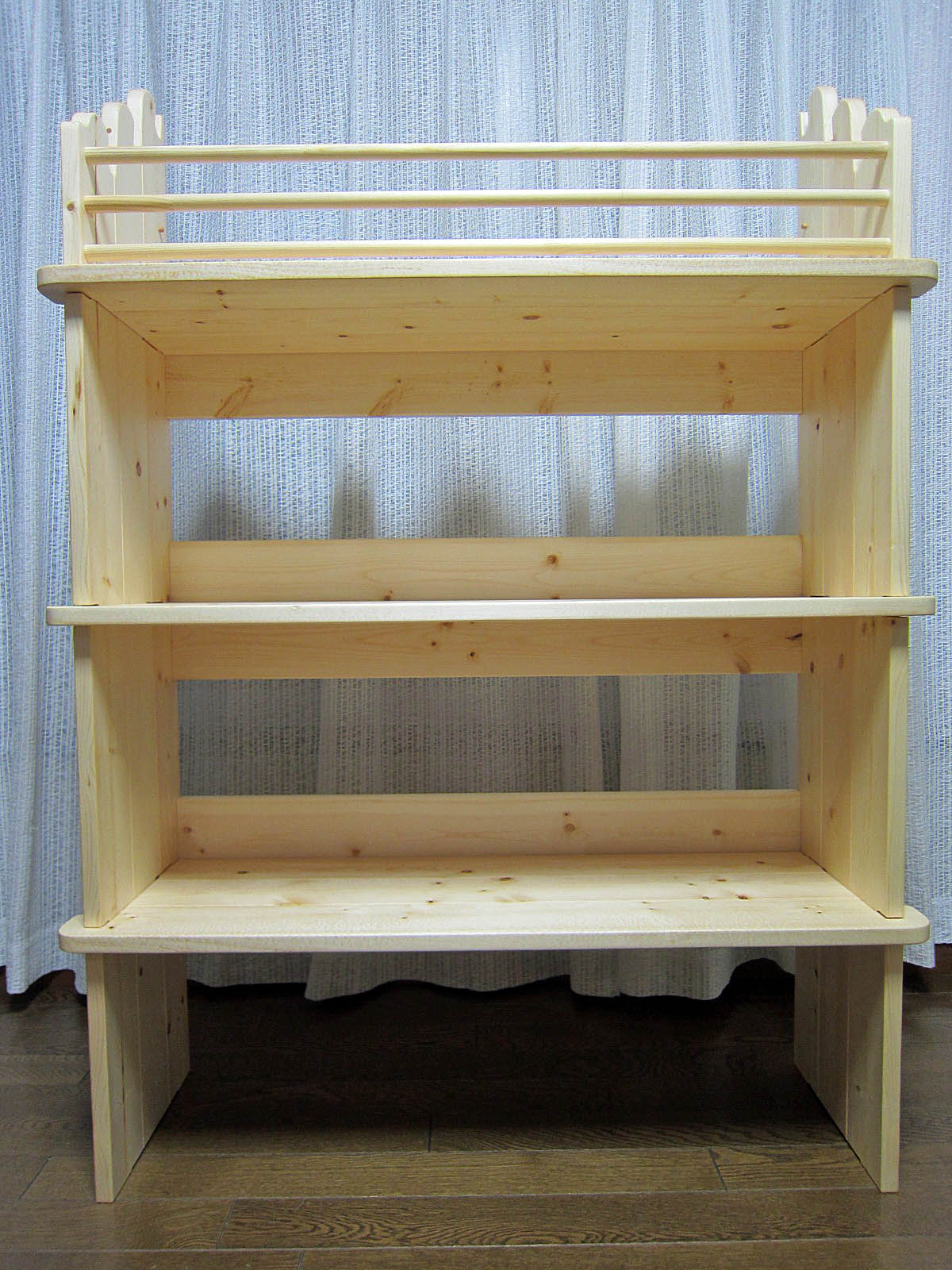

フルサイズＢＯＸ付きマガジンラック（改良版）

立ち読み感覚のディスプレイマガジンラックを少々、改良します。

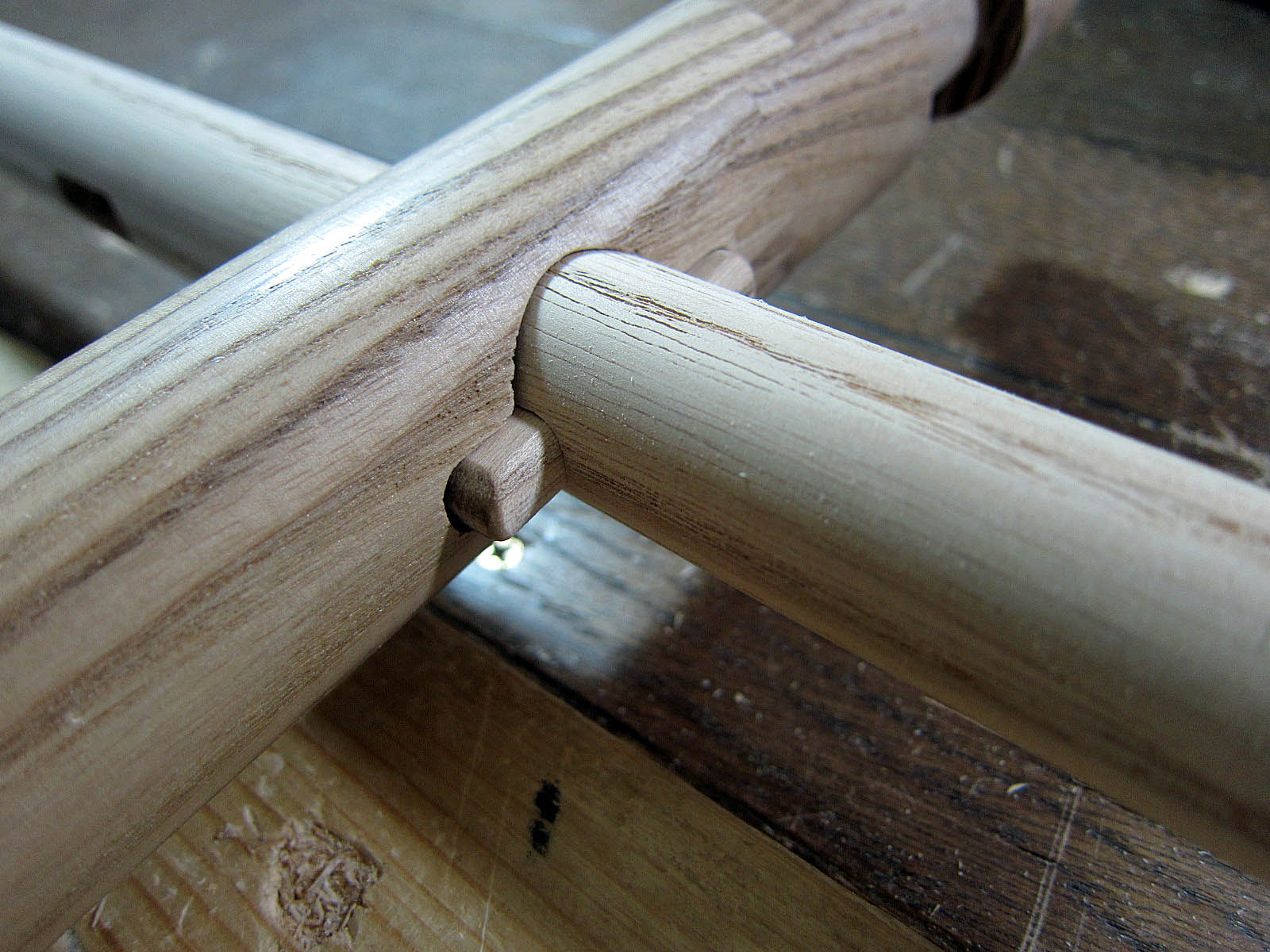

ひな壇前面の丸棒を、今までのダボ式から大入れタイプに変更しました。
組み立てやすさ、耐久性共に上がります。

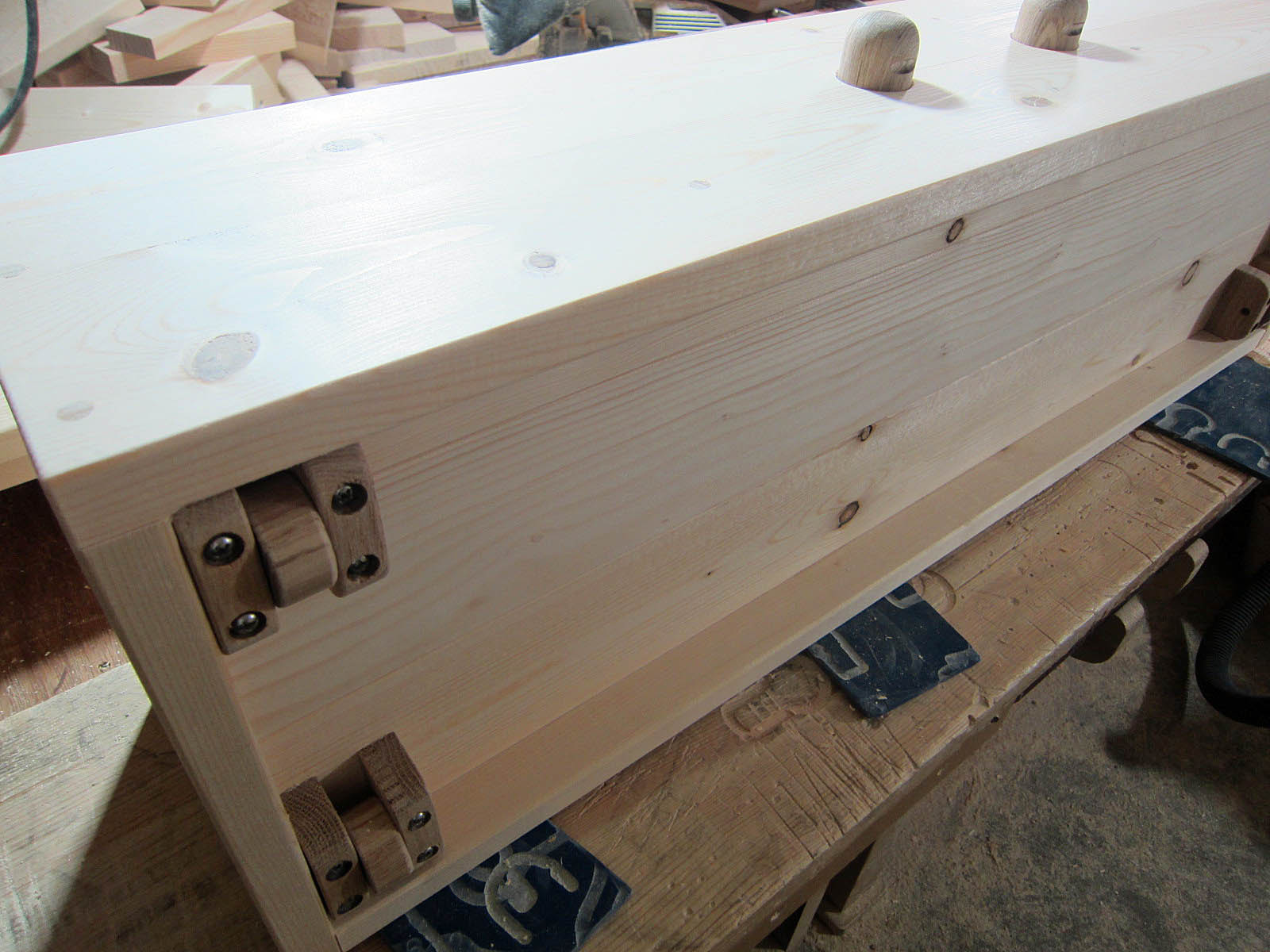

木製キャスターをＢＯＸ裏に取り付けます。

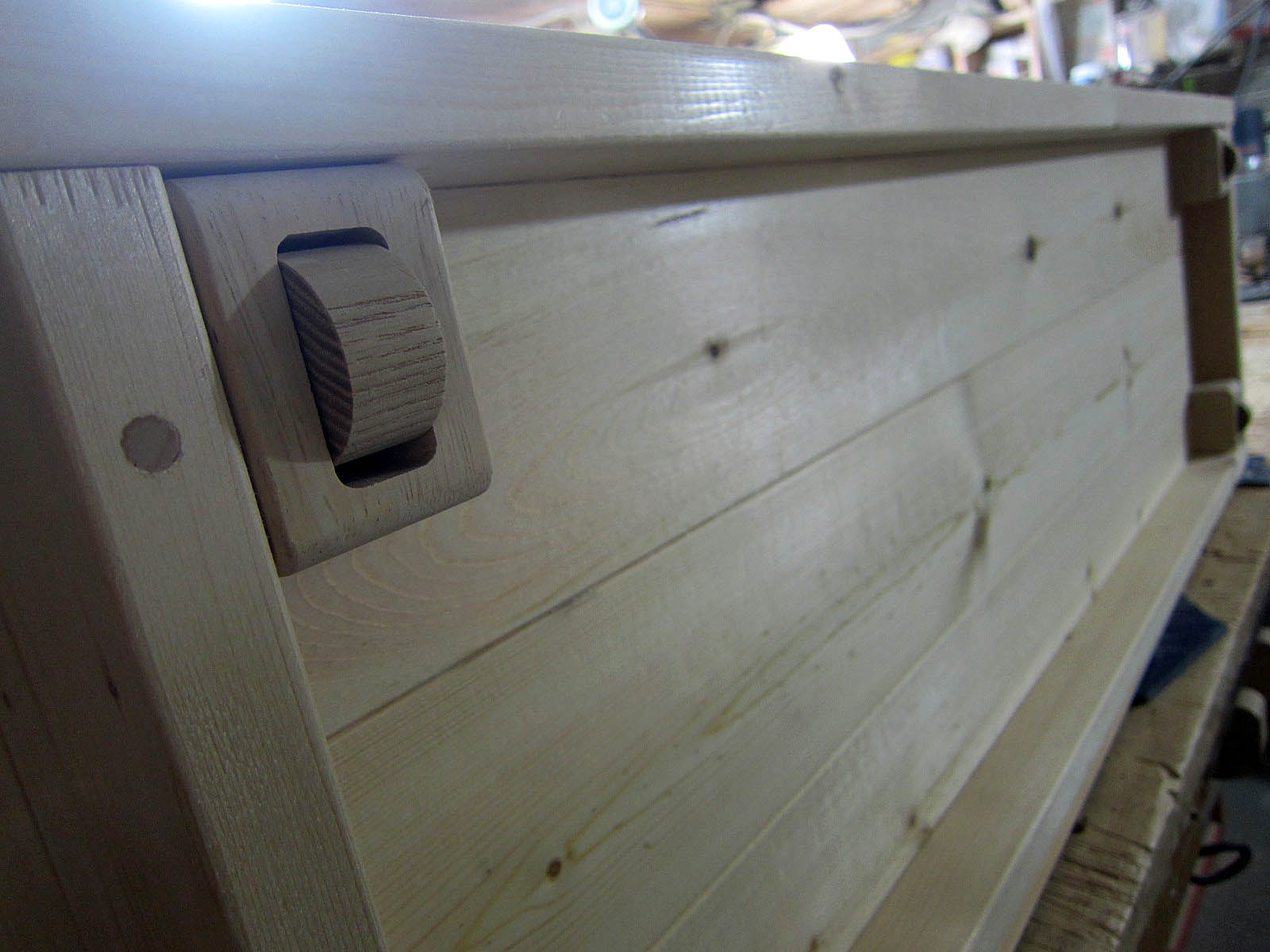

３２ｍｍ丸棒から削り出したＢＯＸ用取っ手です。
今後も製作予定があるので、纏めて作ってしまいました。

取り付けます。

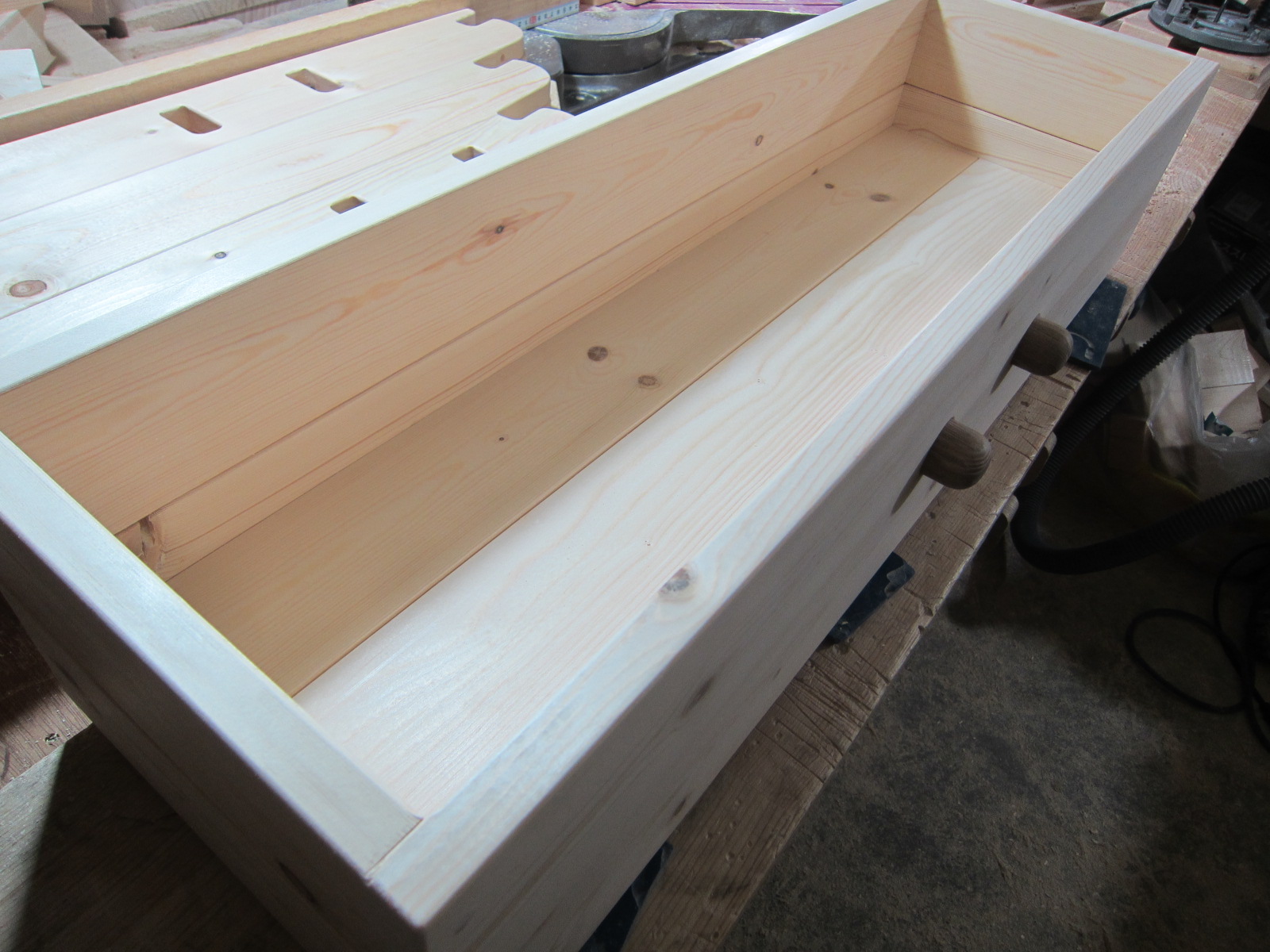

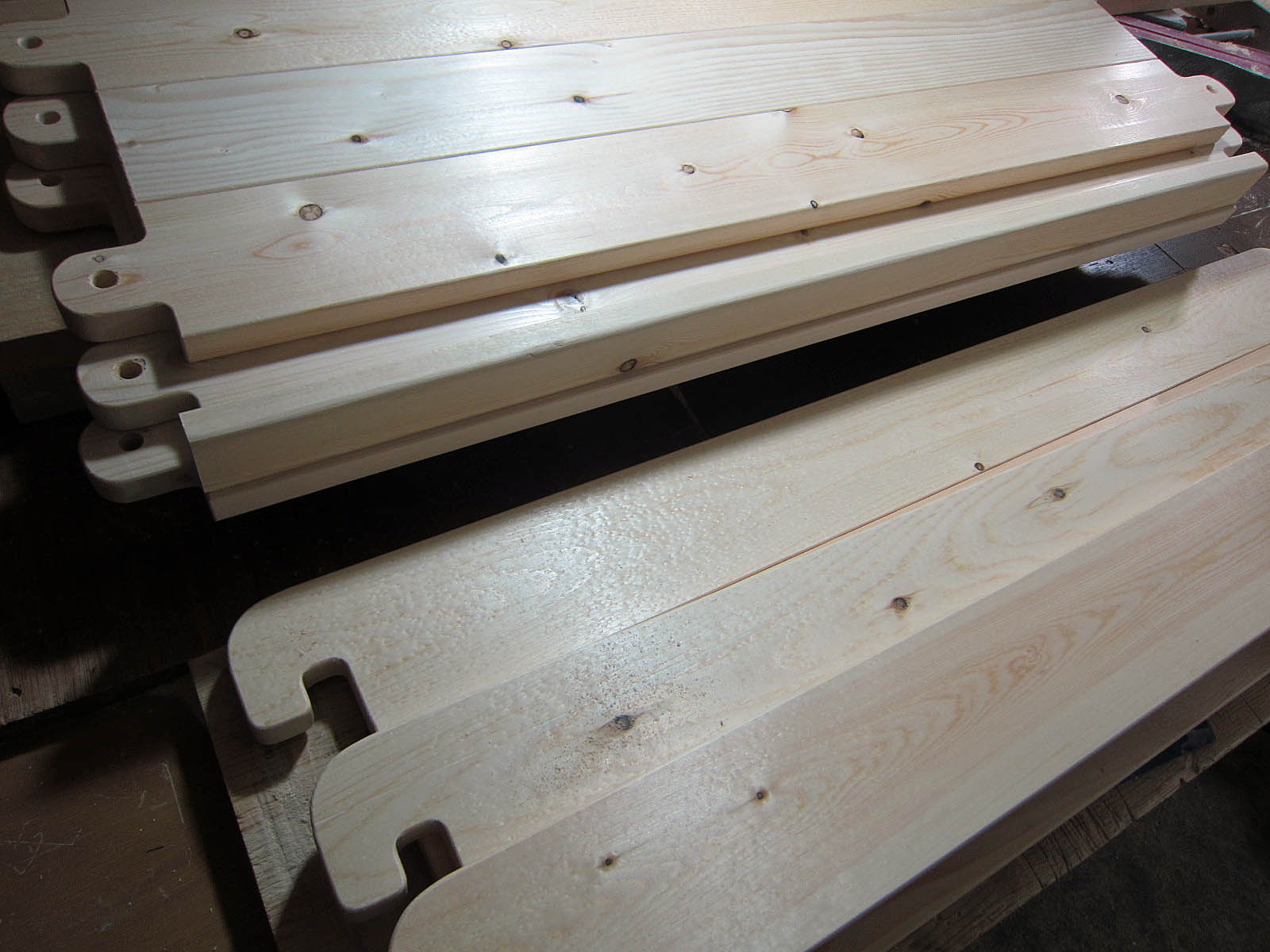

絵本棚用ＢＯＸ。こちらもついでに３セット分。

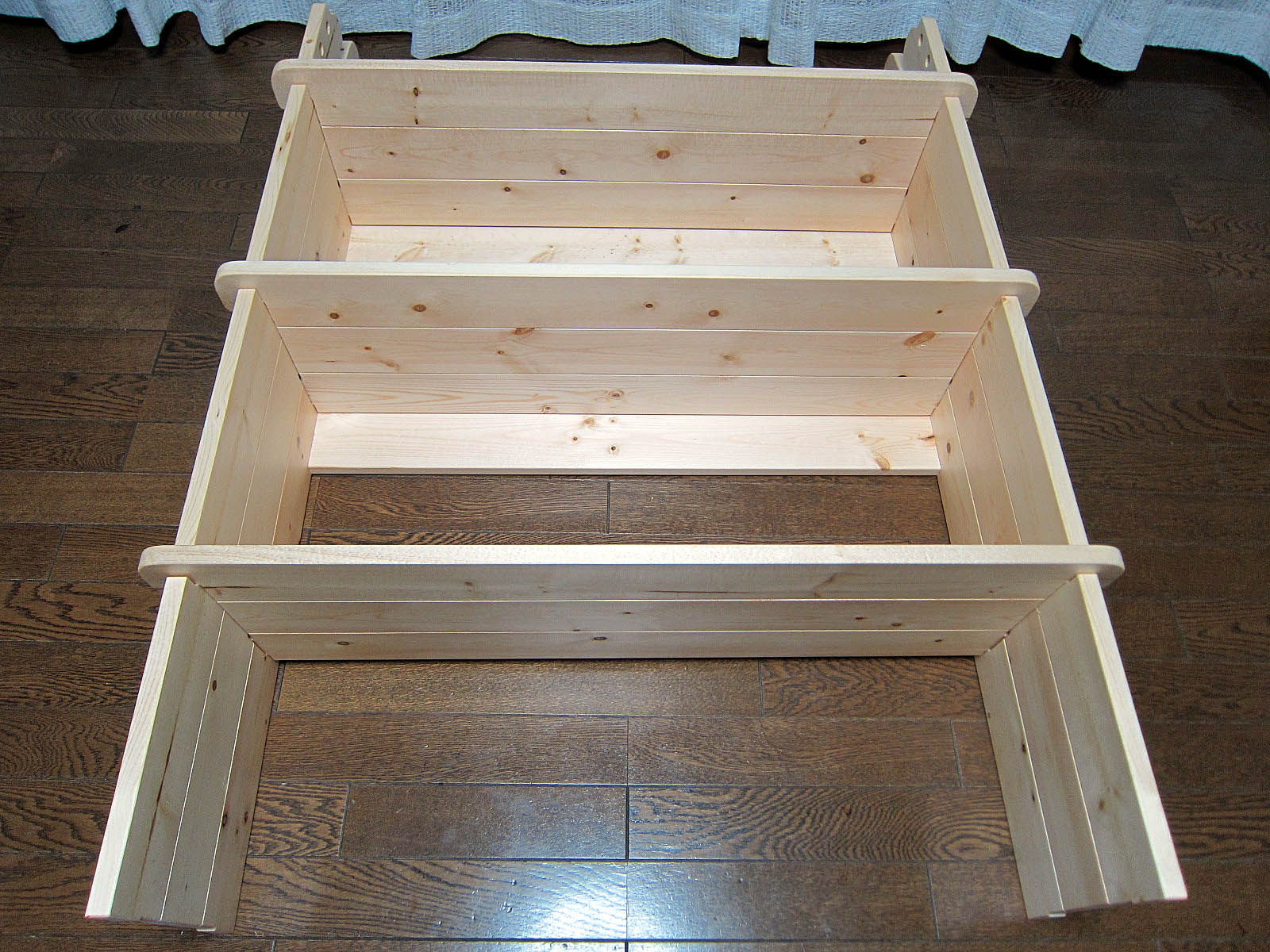

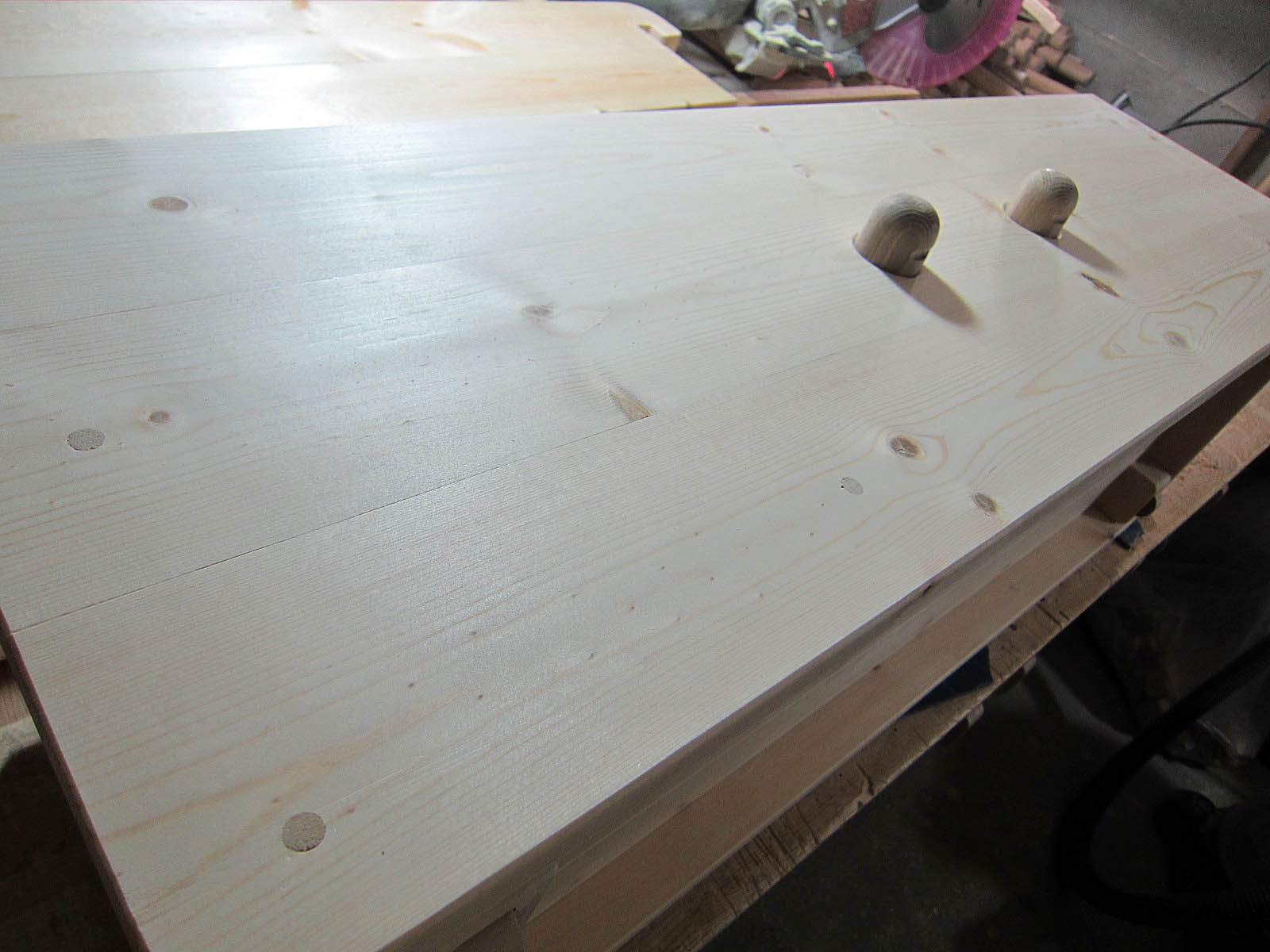

組み立てます。

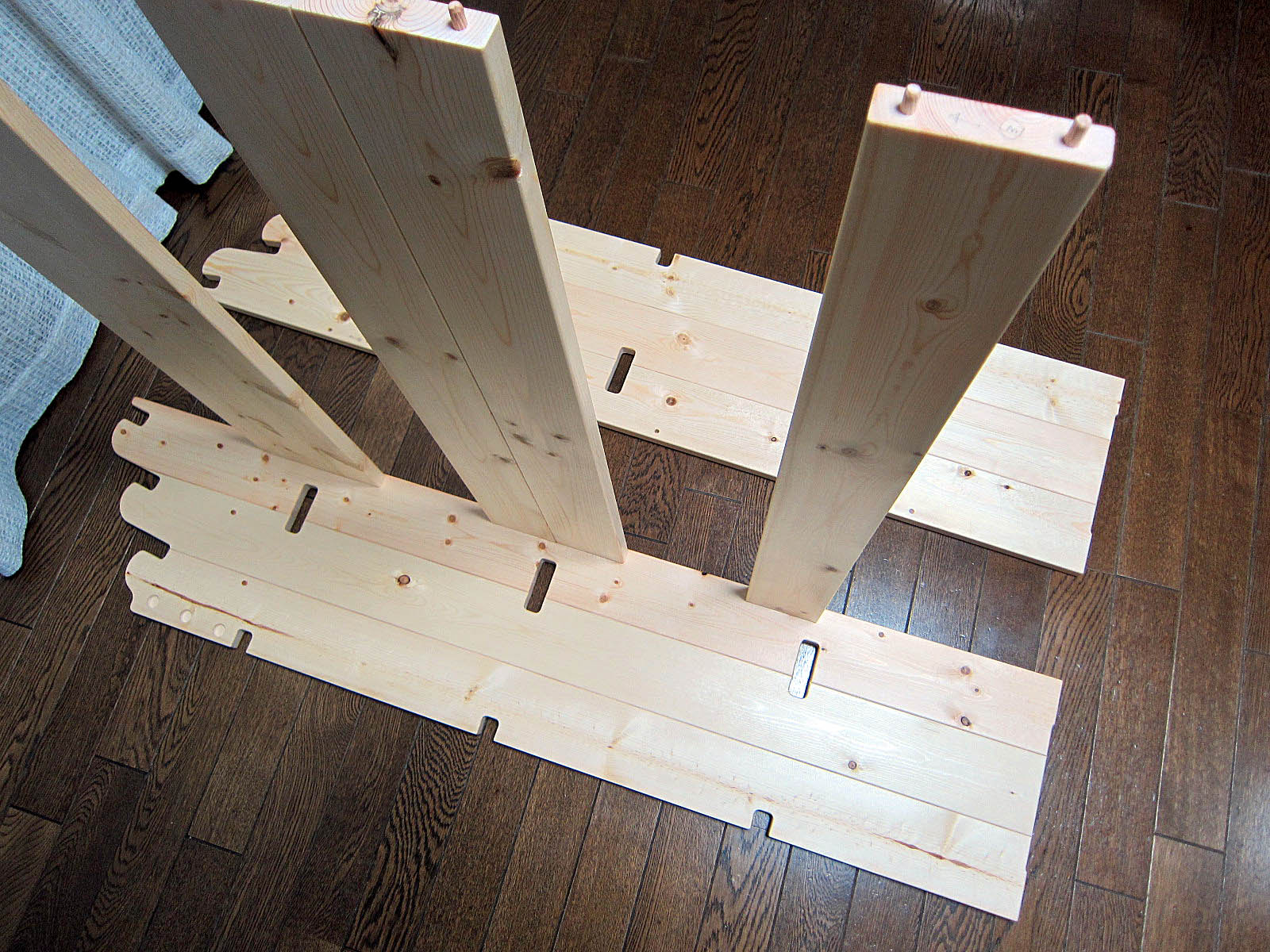

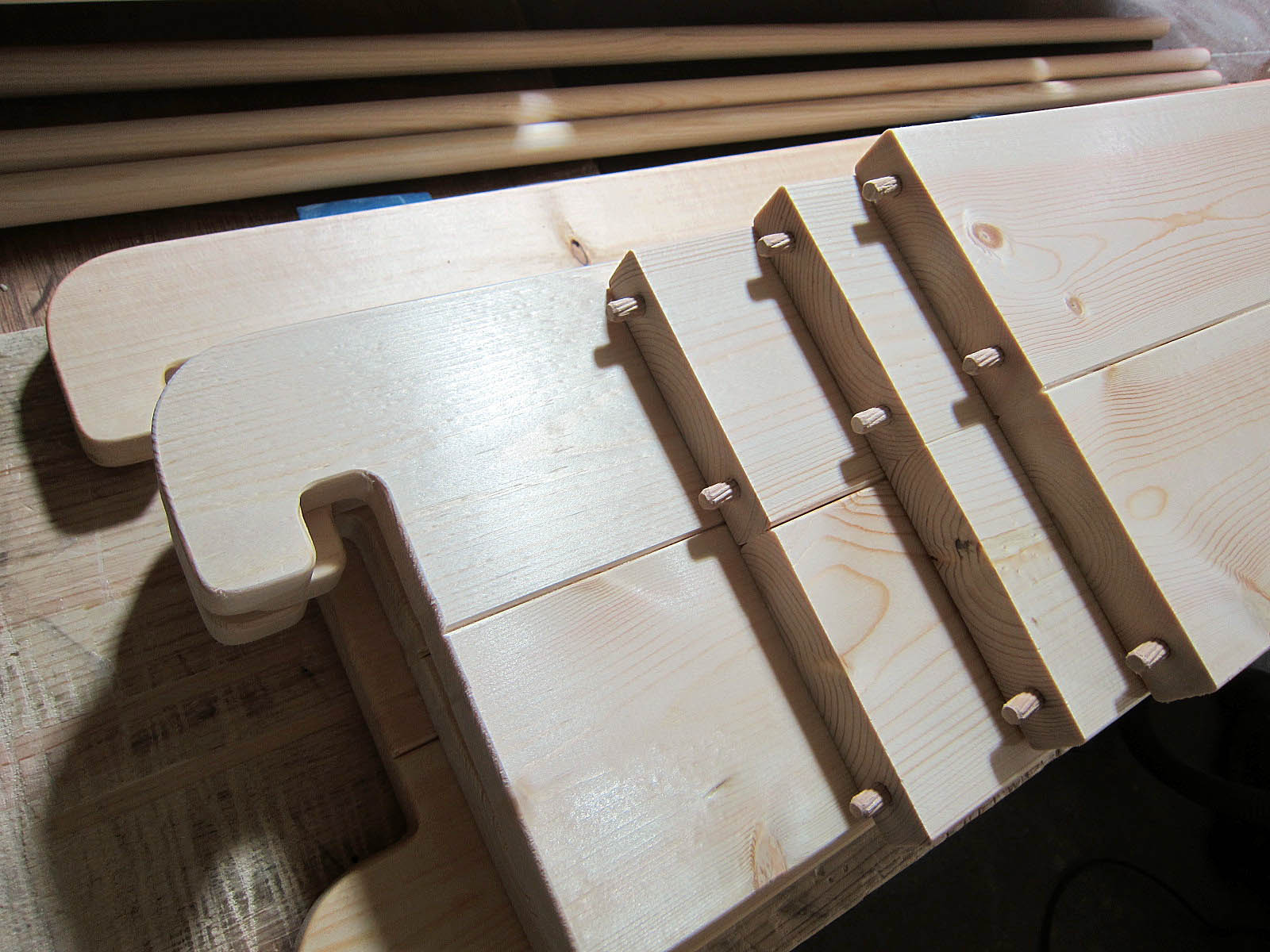

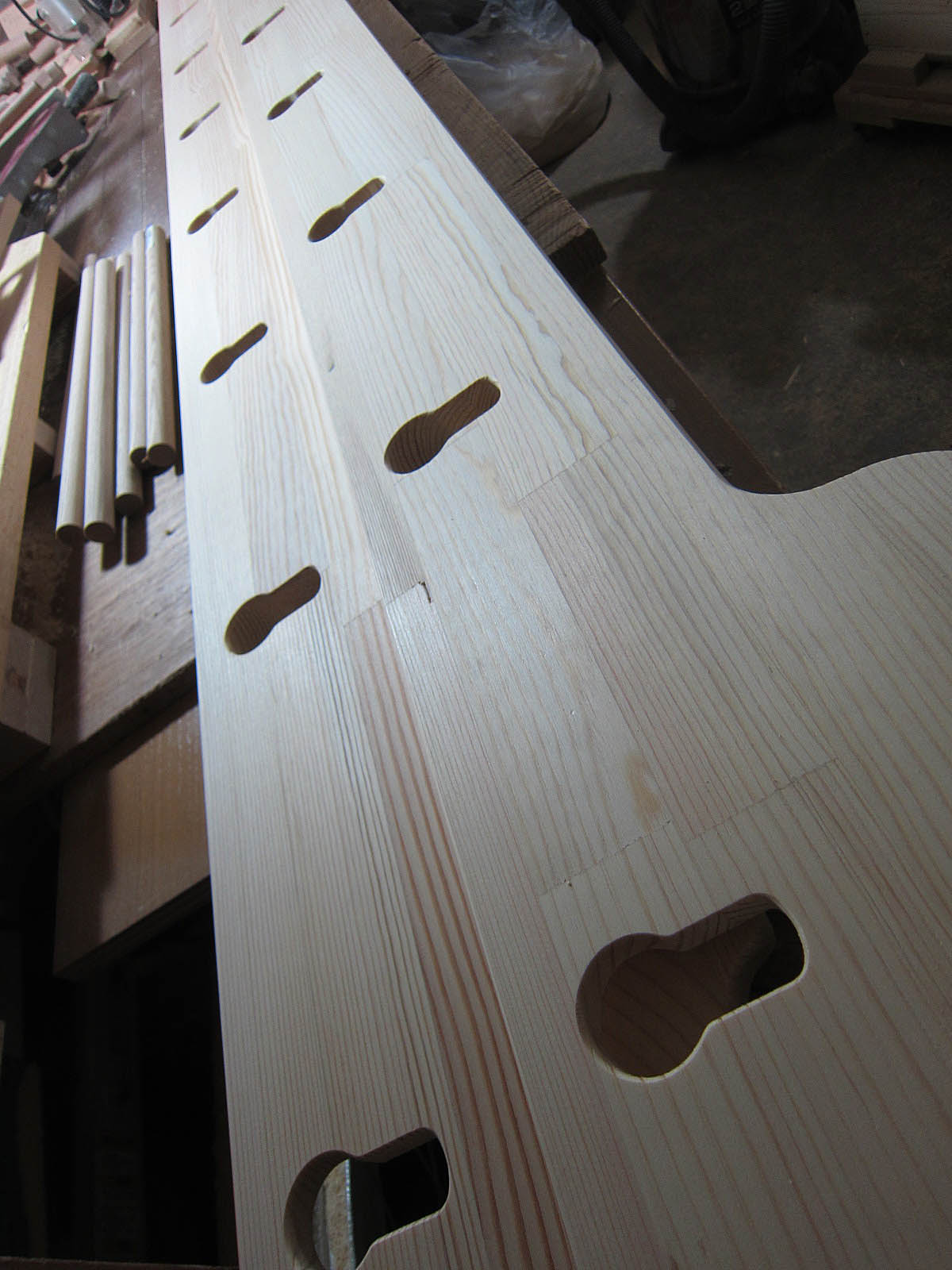

①側板に背板をダボ穴を合わせて差し込みます。（番号を合わせます）

②ダボにダメージを与えないように丁寧に平らに寝かせます。

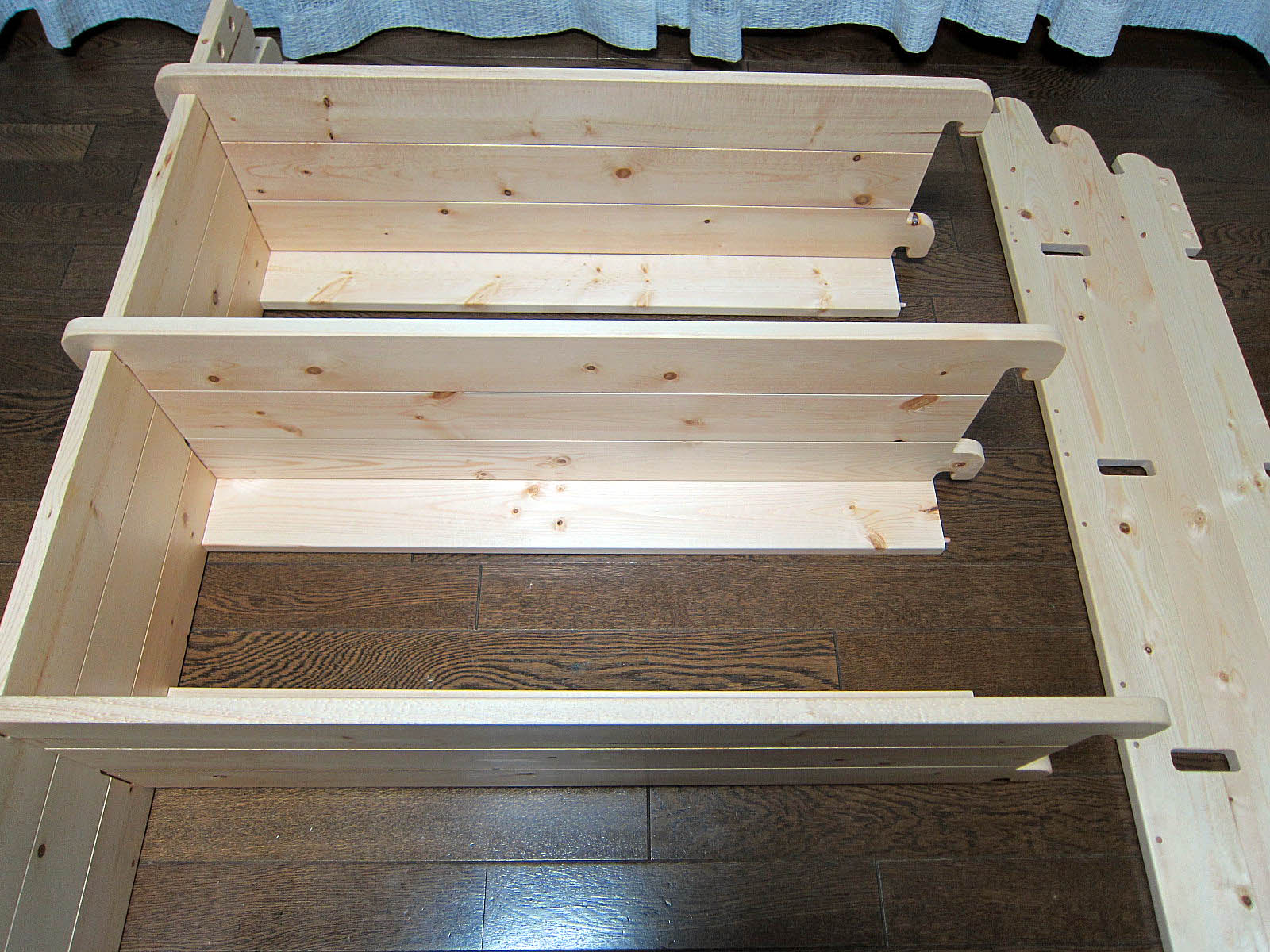

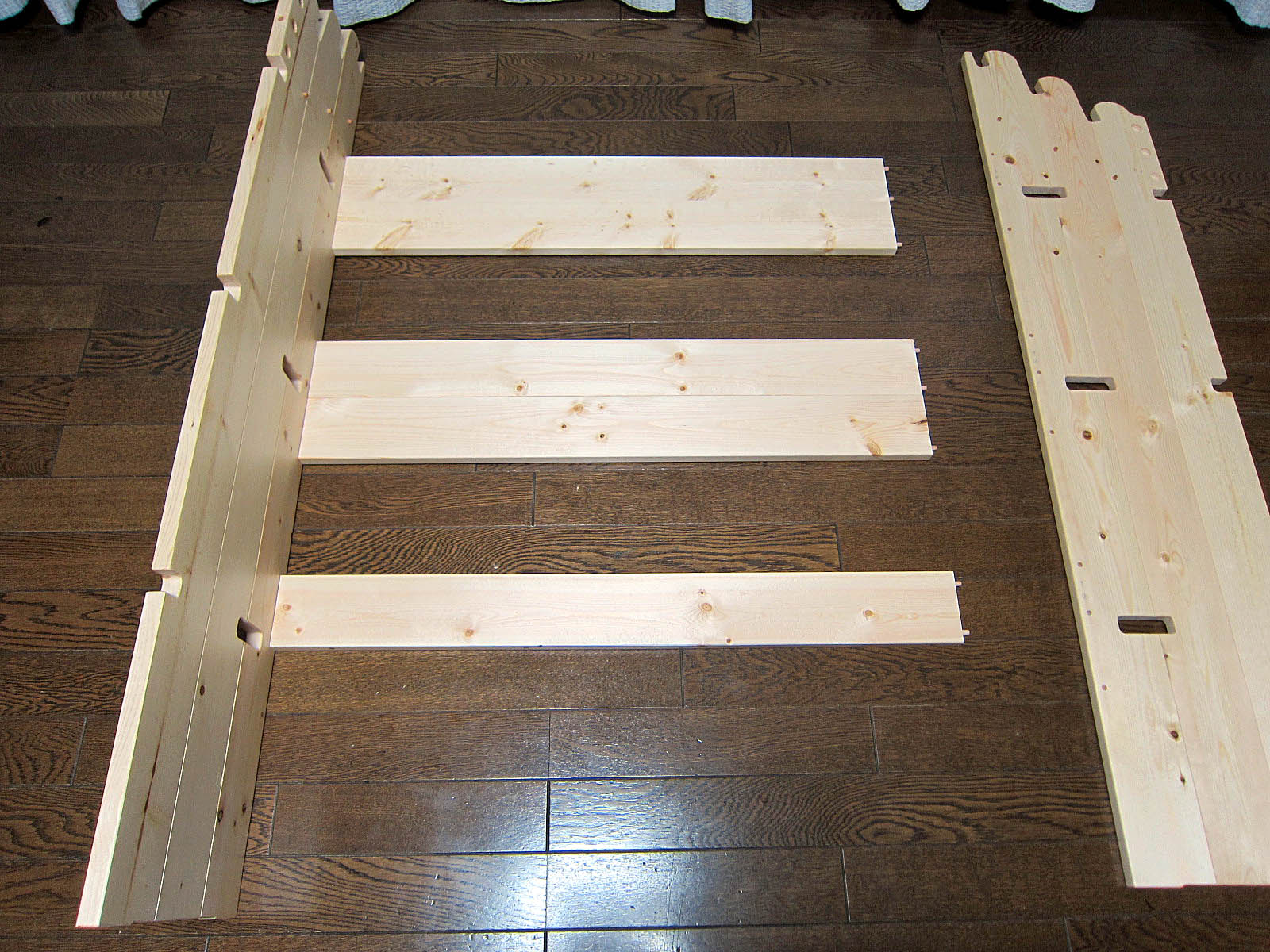

③３枚の棚板を側板のくり貫きに差し込みます。

④もう一枚の側板を差し込みます。

⑤棚板を少し緩め、ひな壇の丸棒を１８ｍｍ穴にはめます。

⑥本体を起こします。

⑦ひな壇に後ろ板をはめていきます。

⑧後ろから順番に。

⑨２枚目

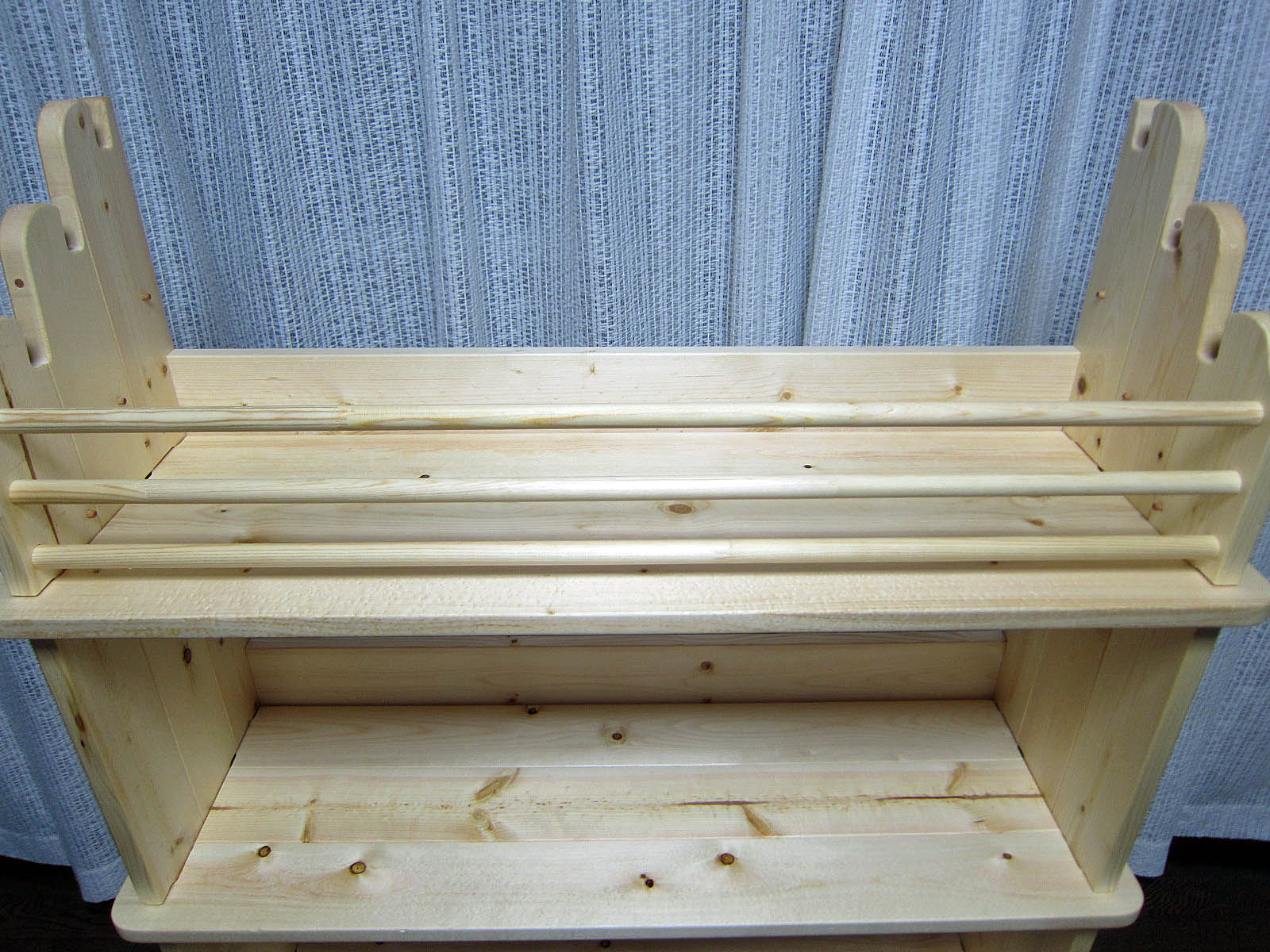

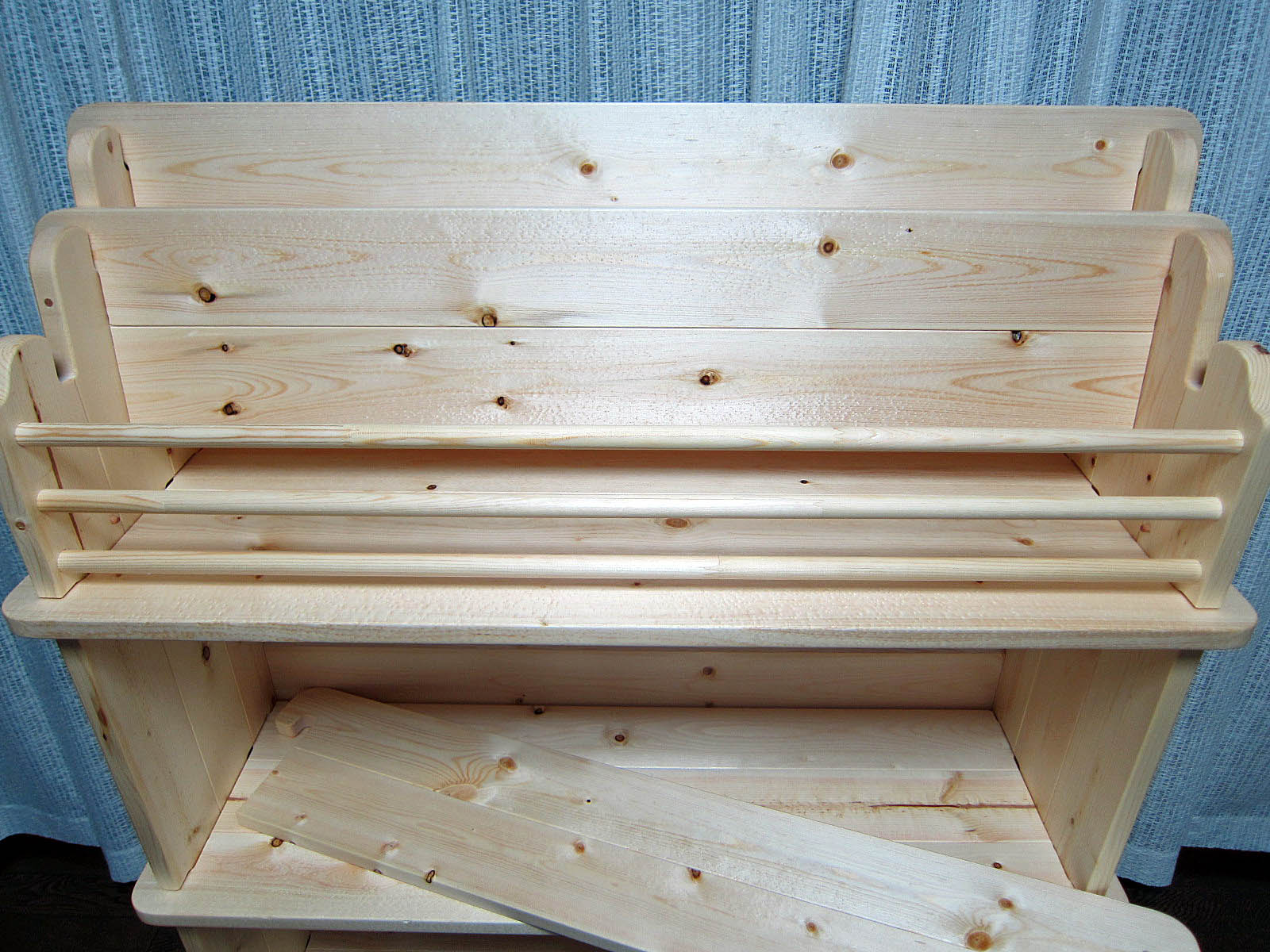

⑩３枚目をはめてひな壇完成。

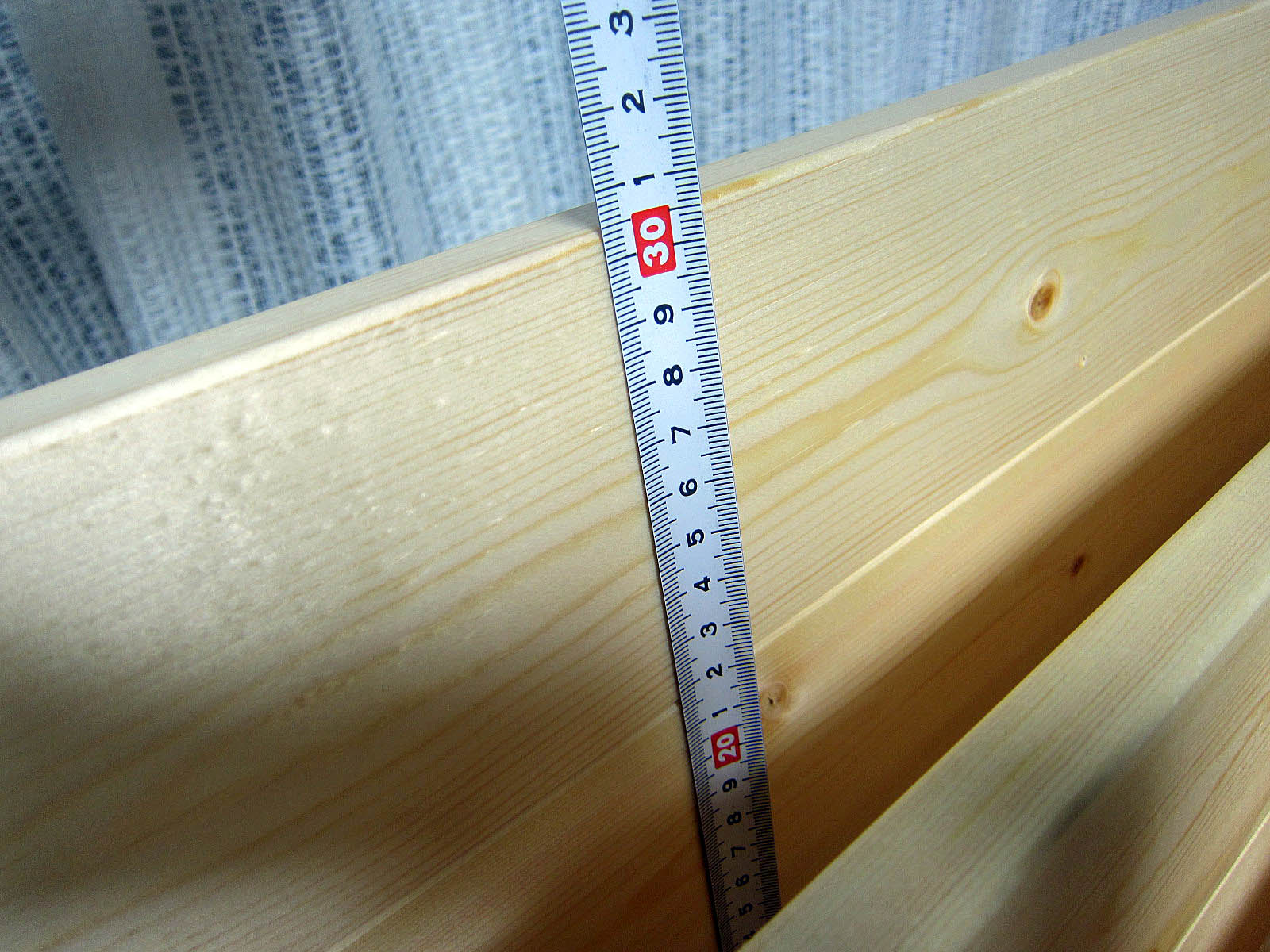

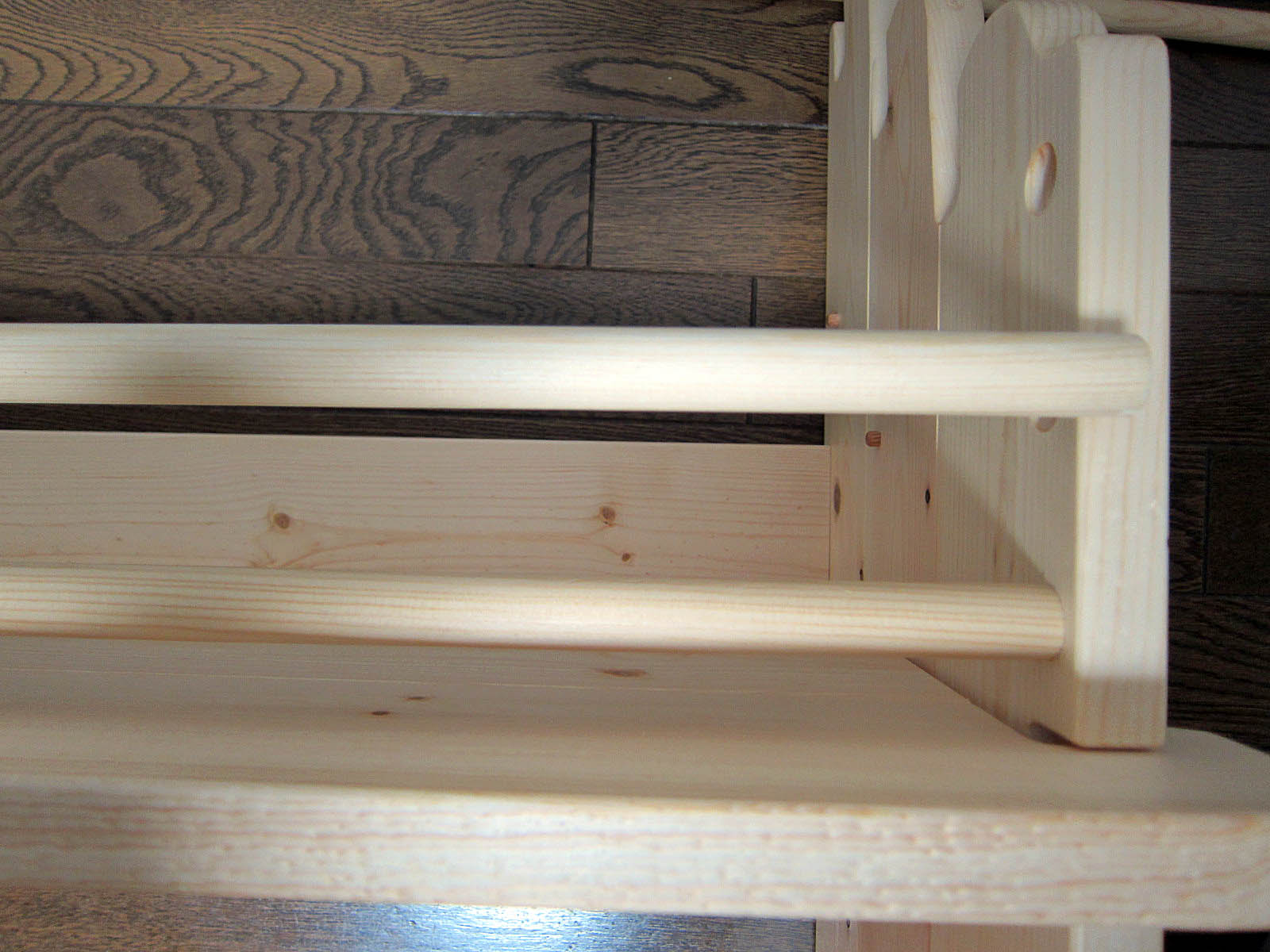

⑪一段目の深さ。

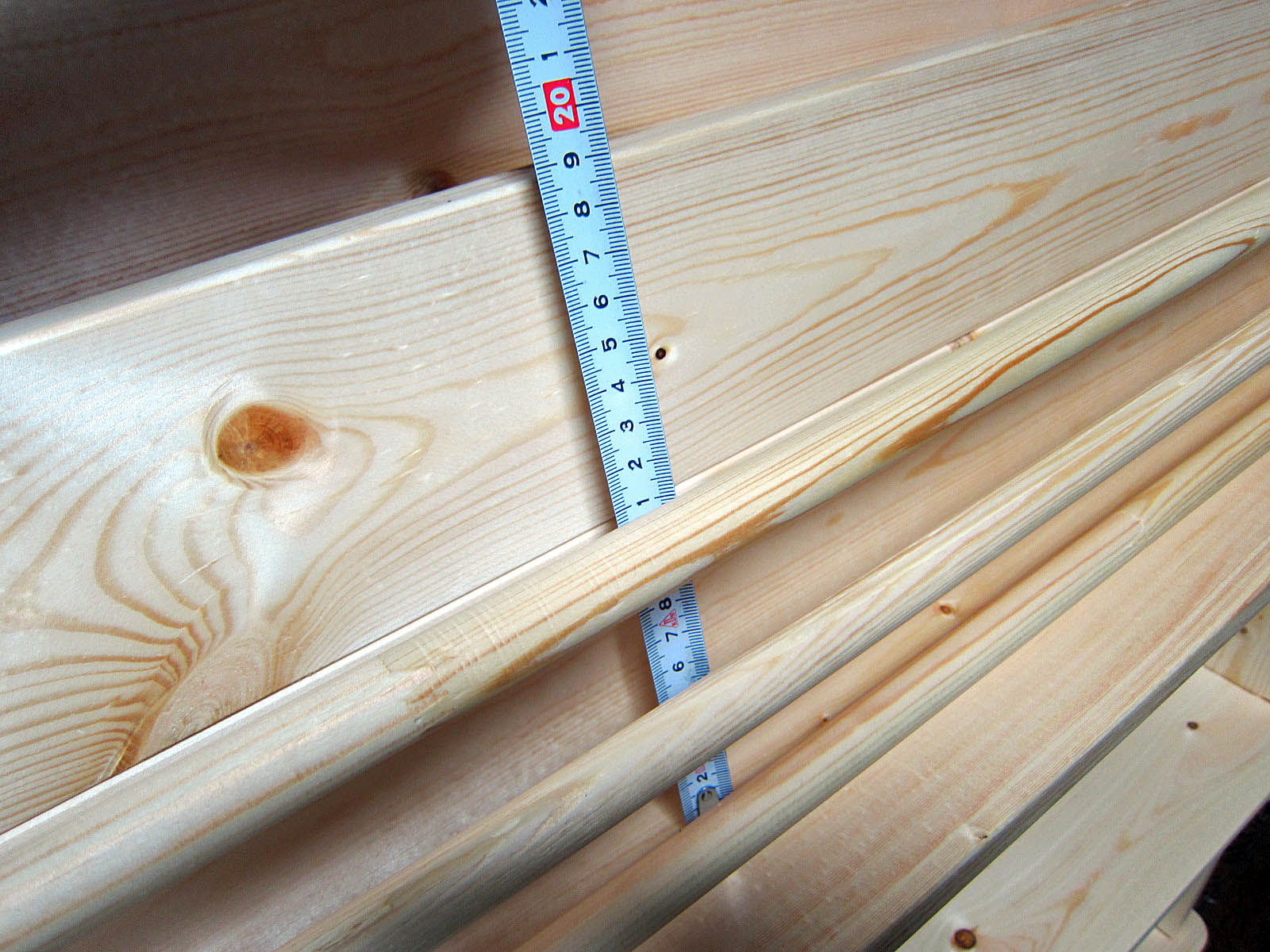

⑫二段目の深さ。

⑬三段目の深さ。今回は写真集サイズも余裕で収まります。

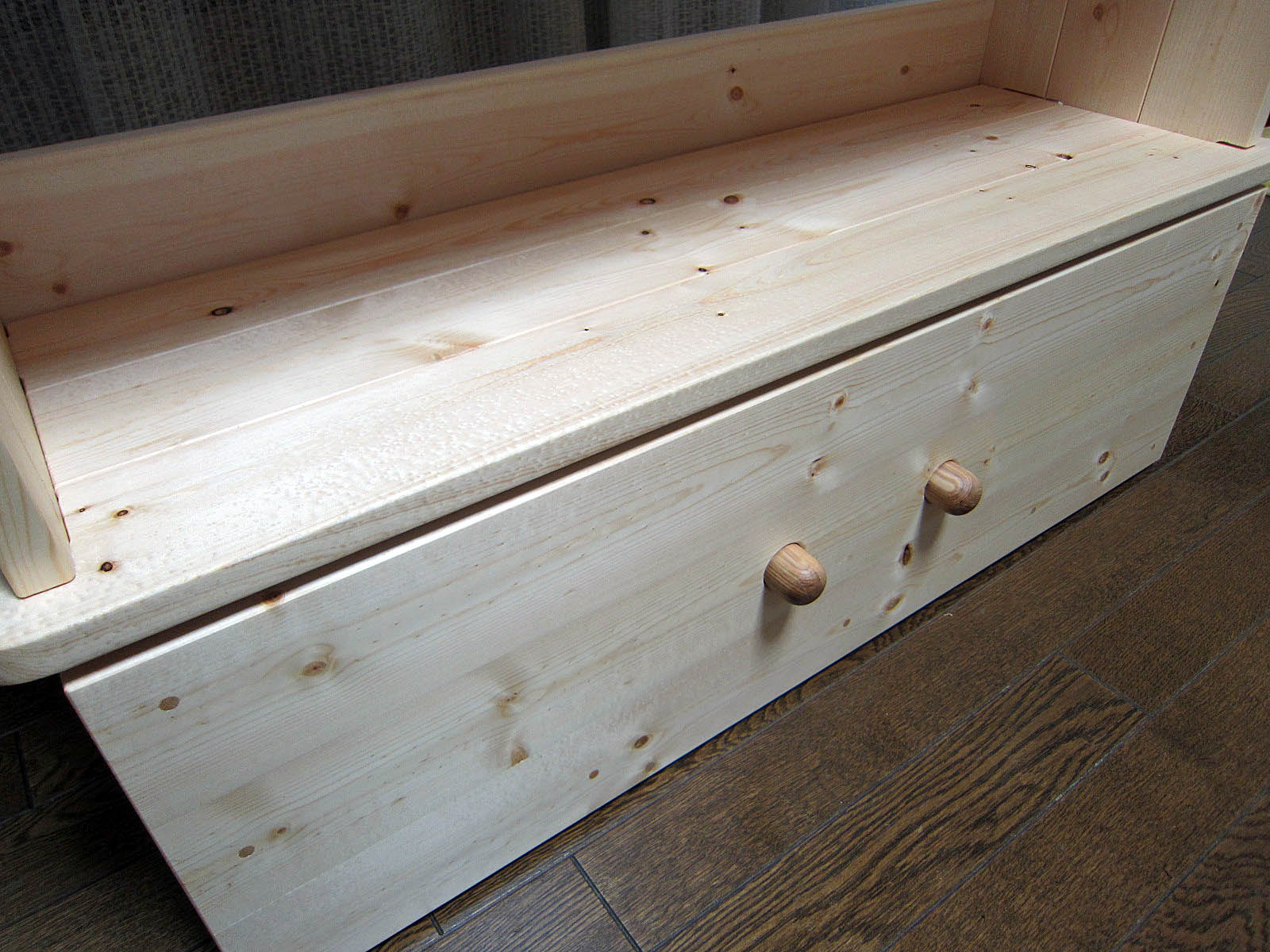

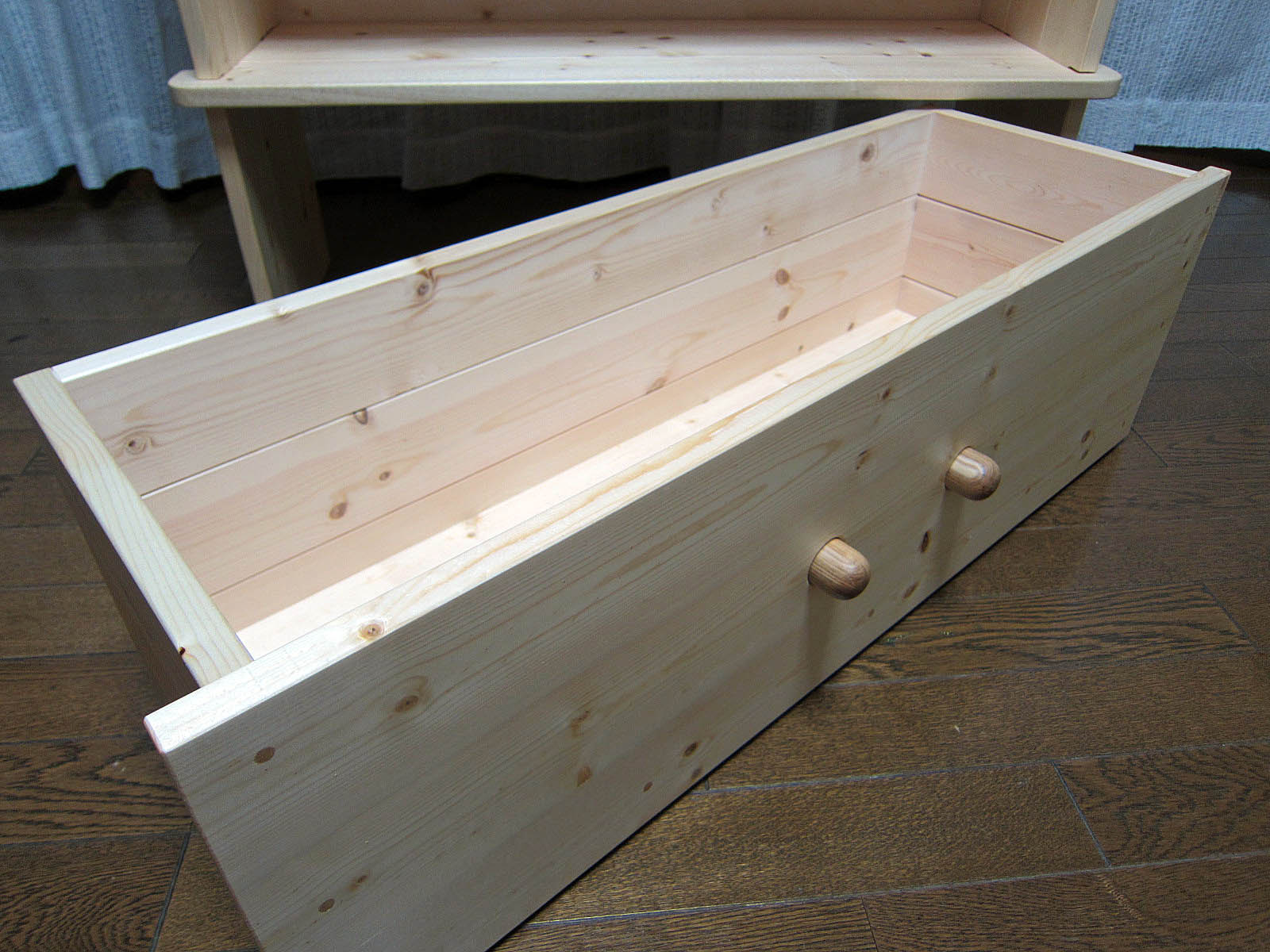

⑭ＢＯＸです。

⑮収めます。

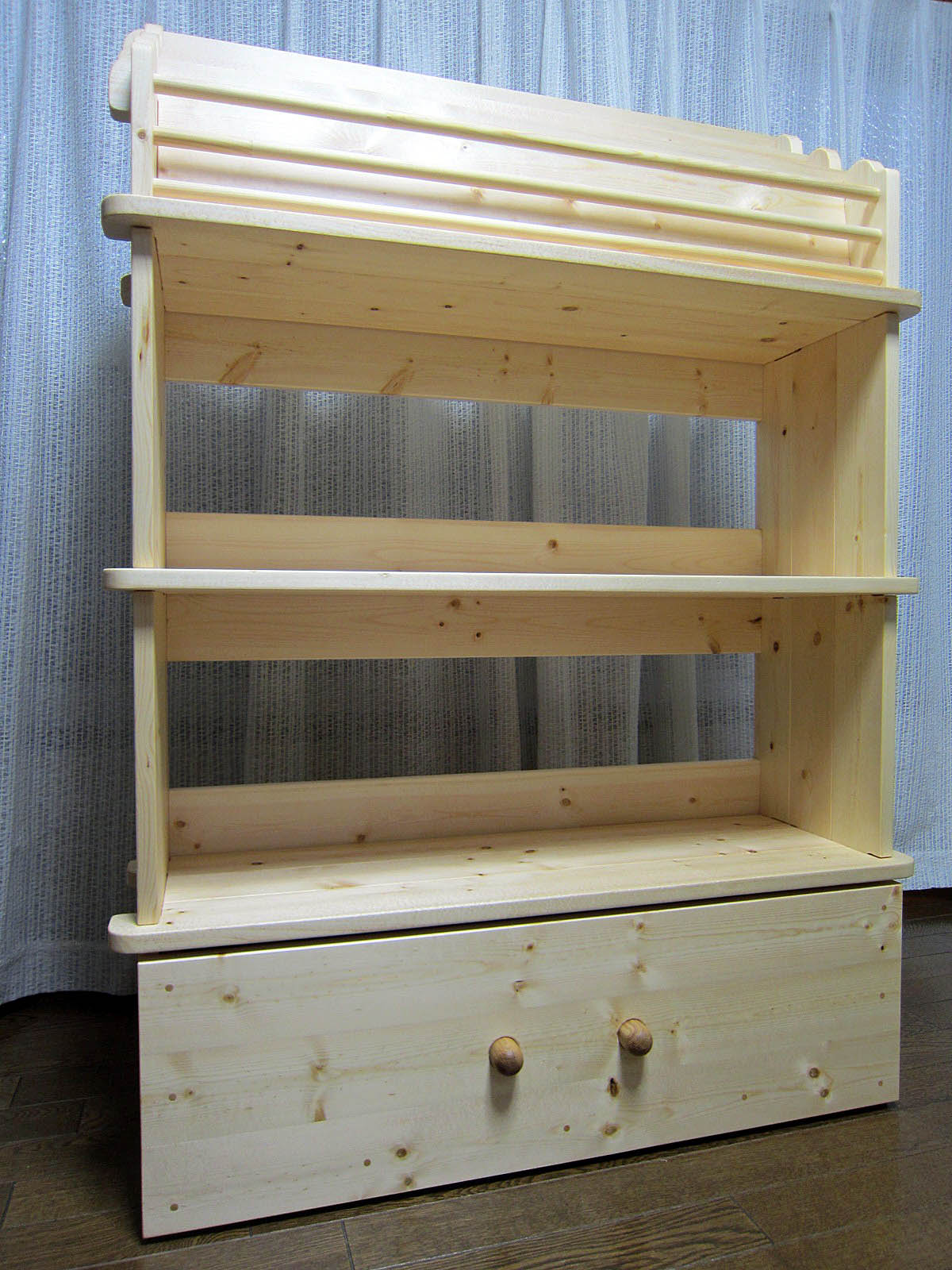

⑯完成。画像は天然蜜蝋ＷＡＸ仕様。

木製キャスター（改良版）

フルサイズＢＯＸ用キャスターを改良します。
今までの２ピース型ベースを１ピース（一体型）に変更し、加工精度を上げます。

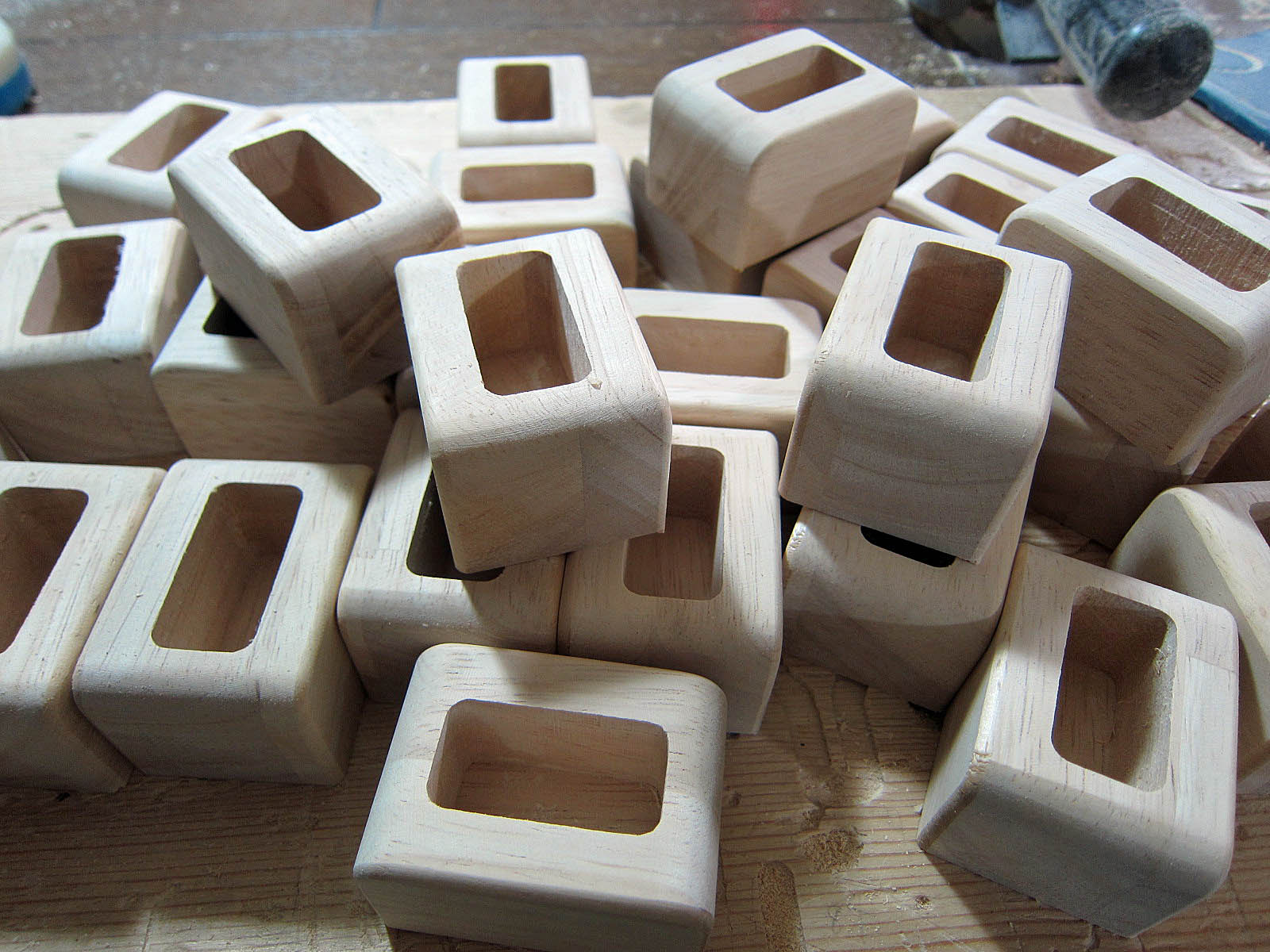

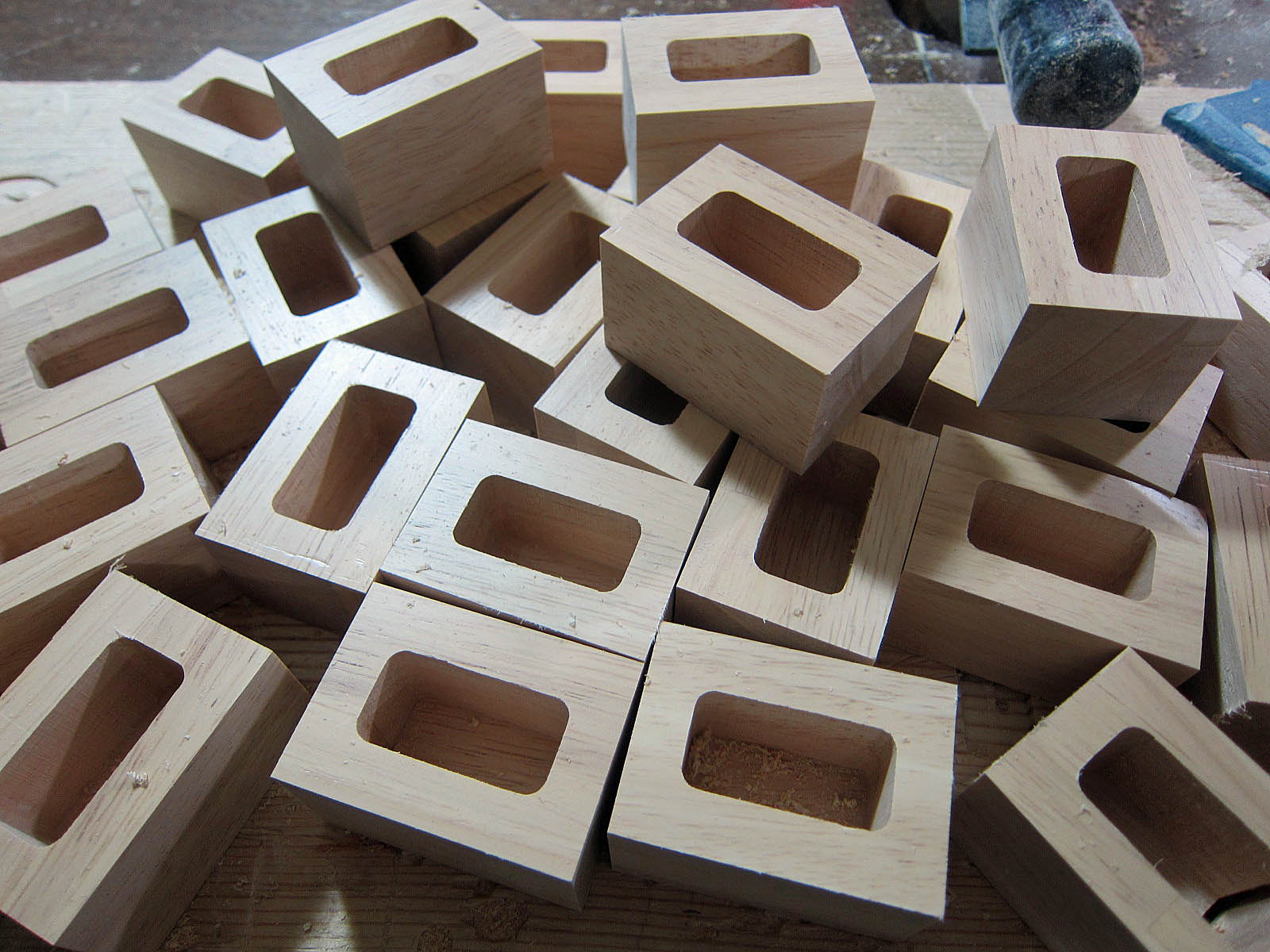

タモ材に車輪スペースを掘り、３０×３０×５０ｍｍに切り揃えます。

角を滑らかに仕上げていきます。

車輪は直径２８ｍｍのタモ丸棒を使います。

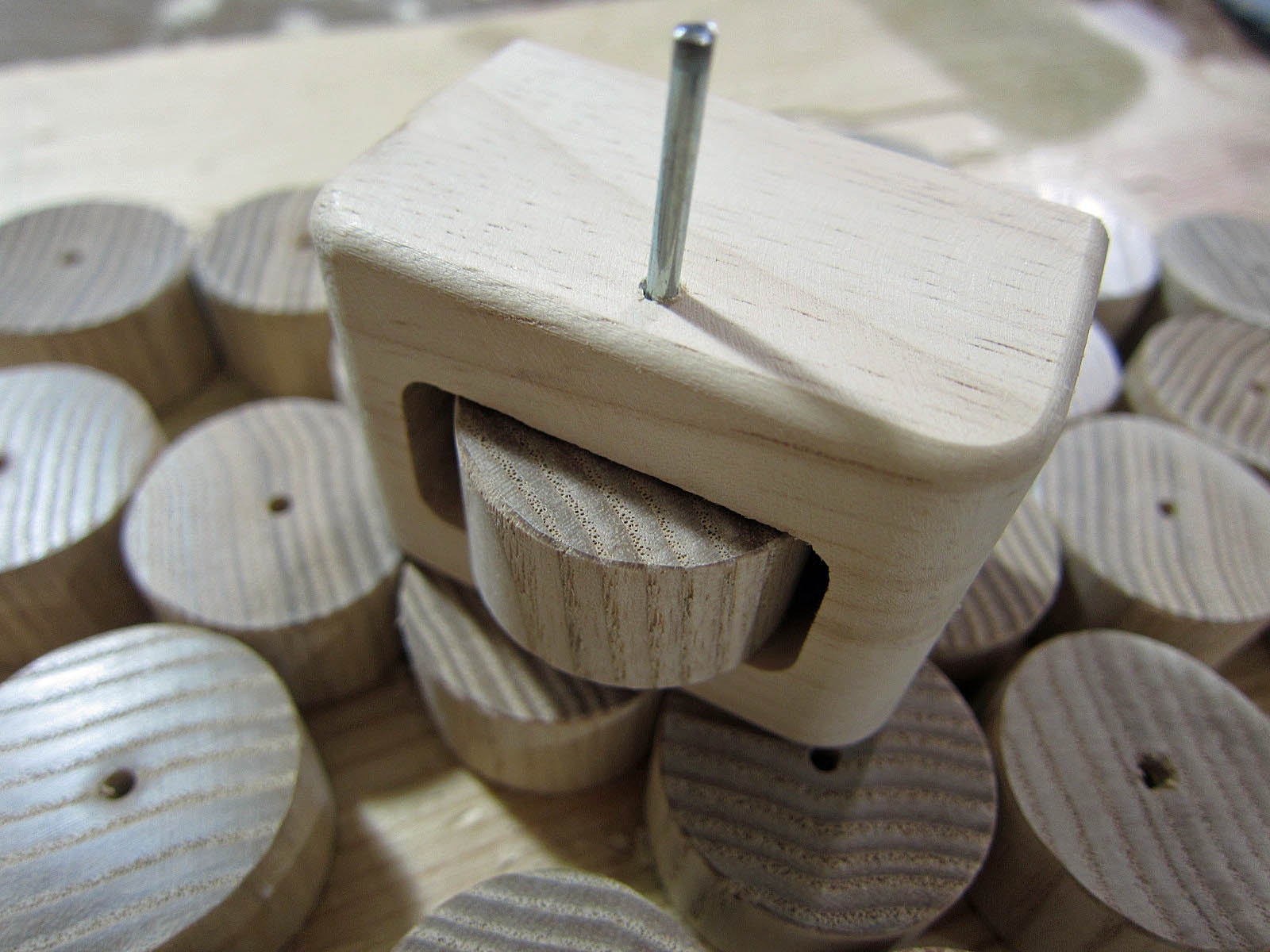

仮にはめてみます。

車輪の中央に２ｍｍ穴を開けます

ベースに開けた２ｍｍ穴から３０mmにカットしたスポーク（自転車の）を車輪めがけて差し込みます。

全３０個同様に。

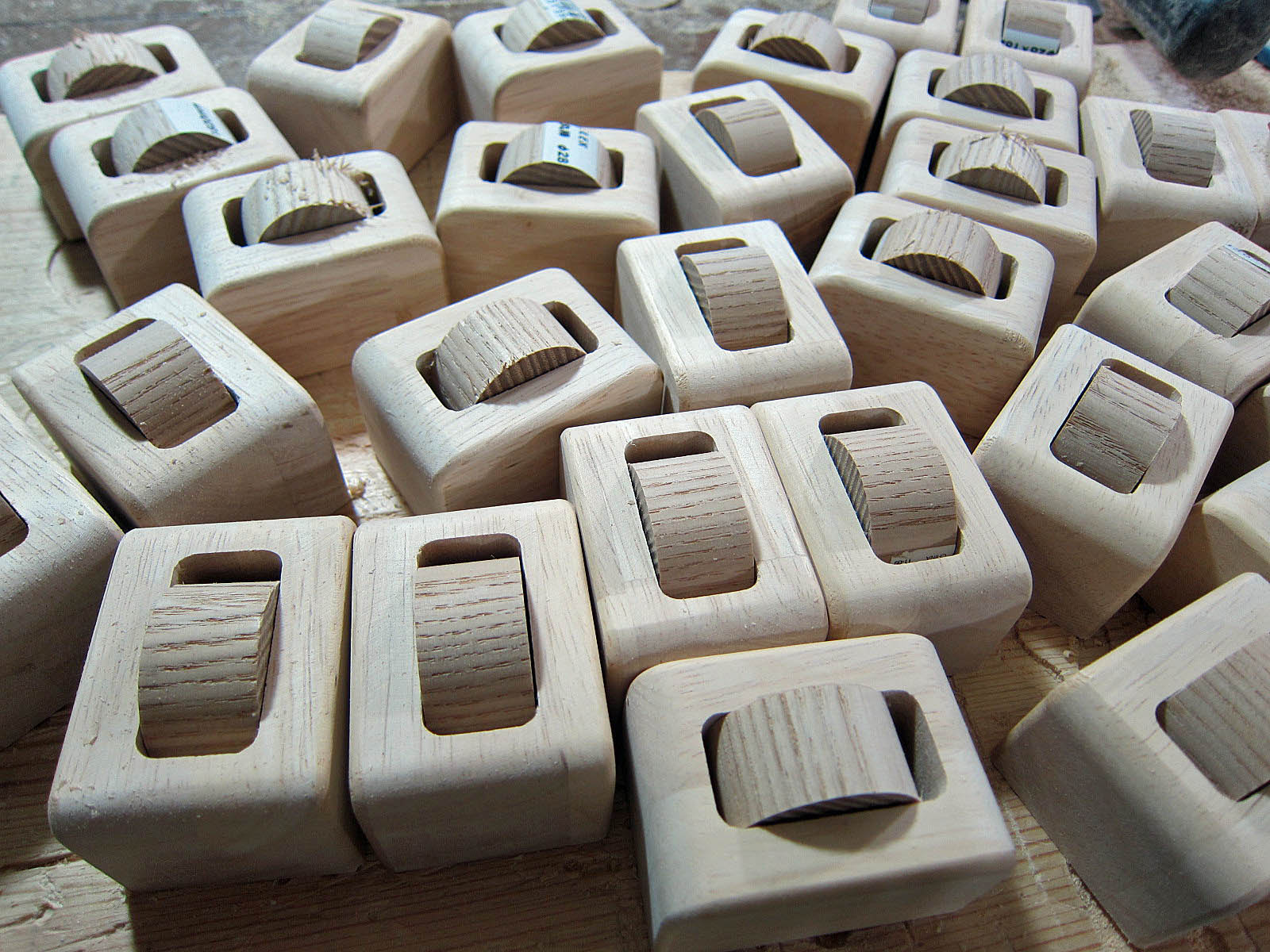

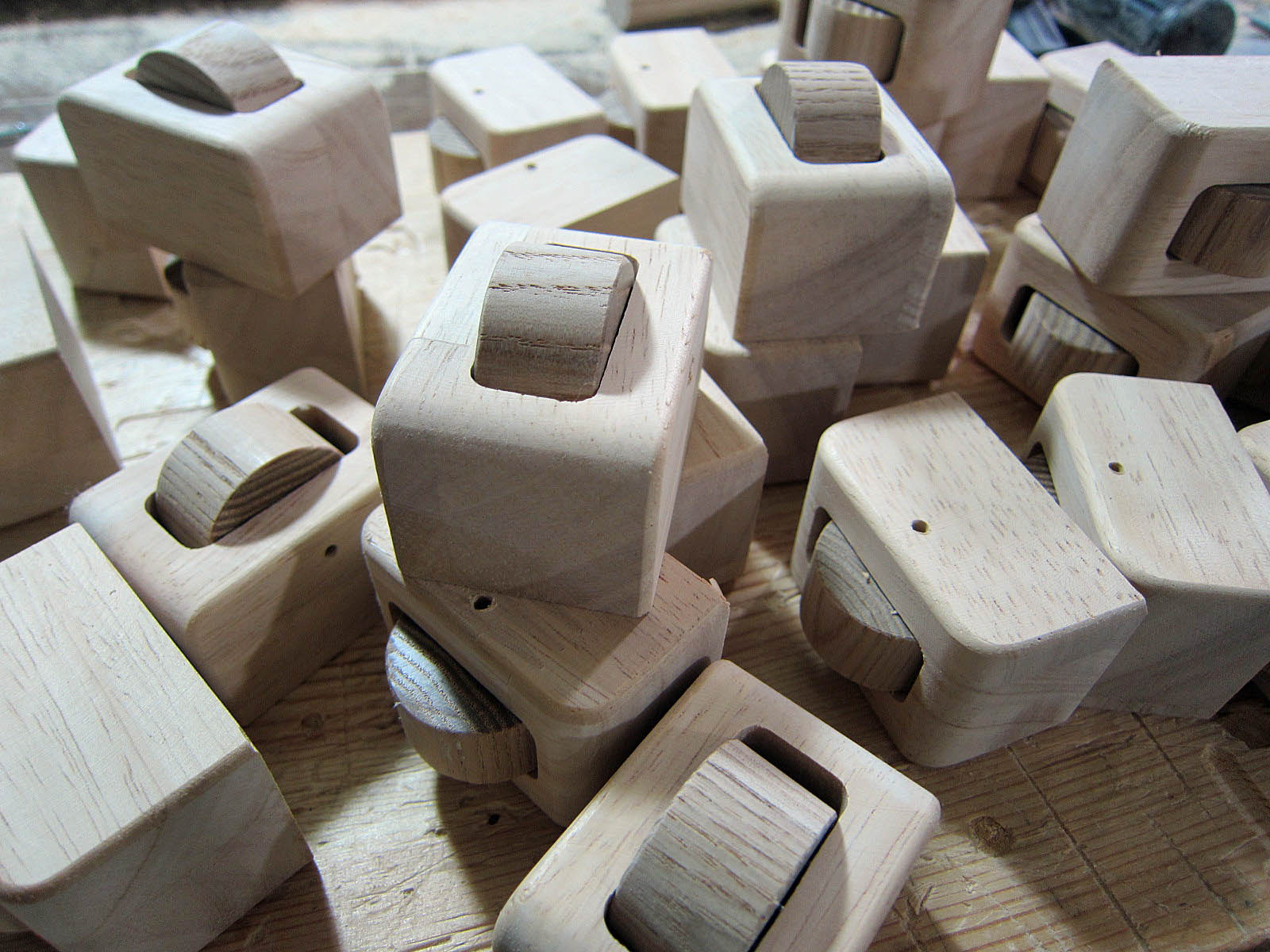

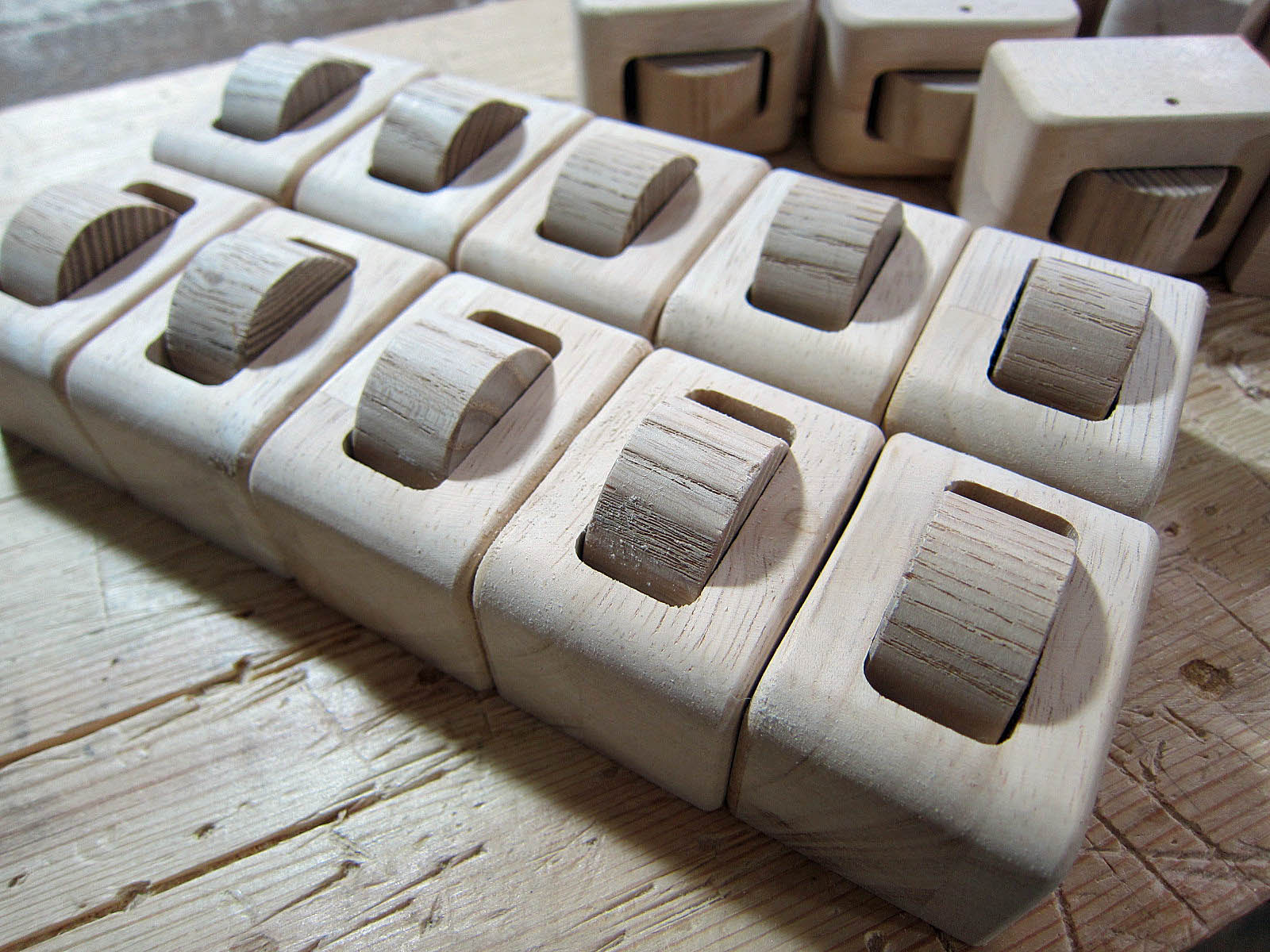

手前に並んだのが穴埋め処理後。仕上がりです。既製品キャスターの転がり精度には到底及びませんが、手作りならではの何かがあります。
