ブリッジうんてい　Ｖｅｒ．２

明日発送予定のブリッジうんていＶｅｒ．２です。

ぷちブリッジに倣い、握り棒の差し込み方向を円心に収束させました。
力のかかり具合を考慮した結果ですが、デザイン的にも正解だと思います。
また、今回は握り棒の取り付け位置の自由度も飛躍的に向上しています。
以下の画像をご覧ください。

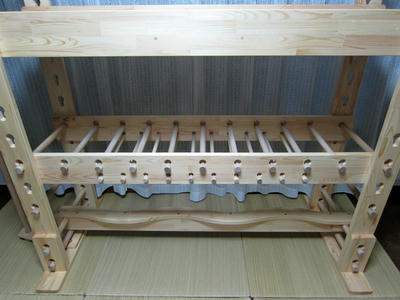

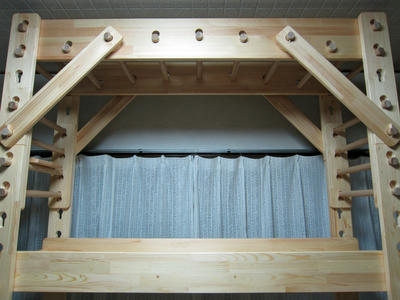

こちらは、正面。２０ｍｍ×１０本。２７ｍｍ×７本。３２ｍｍ×６本が標準装備されます。

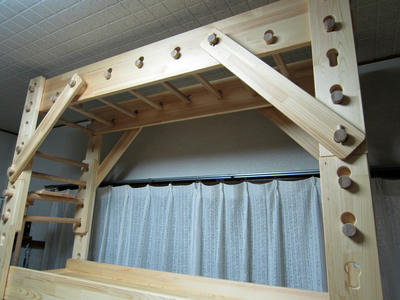

斜めから見るとこんな感じです。
これを少し弄ってみます。

アレンジ①

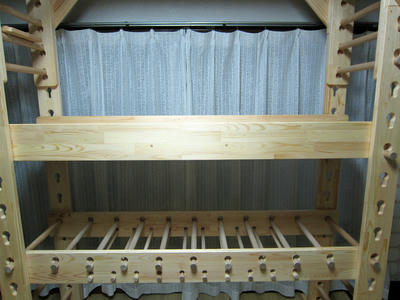

２０ｍｍを２７ｍｍ位置に移動させます。
これで、２０ｍｍを２００ｍｍ間隔で使えます。ガタツキはありません。

アレンジ②
次は３２ｍｍ位置へ。これで２０ｍｍ丸棒で２４５ｍｍ間隔で遊べます。
ガタツキはありません。

アレンジ③
こちらは、２７ｍｍを３２ｍｍ位置へ。
２０ｍｍを卒業したら２７ｍｍで２４５ｍｍ間隔を遊べます。
最終的には３２ｍｍで２４５ｍｍ間隔ということになります。
ガタツキはありません。

アレンジ④

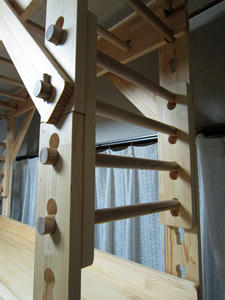

ちょっと変則的な使い方ですが、サイズ違いの穴を使い、２０ｍｍ丸棒をほぼ水平に設置することも可能になりました。
その他、使い方はセンス次第です。

[1回]

オーダーうんてい（オイルフィニッシュ）

初めてのオイルフィニッシュです。
ワトコオイル・ダークウォールナットですが、中々良い感じに仕上がりました。
到着まで今しばらくお待ちください。

[0回]

★最新作！ぷちブリッジ★

落札者さまに後押しされ完成した、ぷちブリッジ。
プチうんていのブリッジバージョンということになります。
設置スペースはプチうんてい同様１４００×７００ｍｍ。
フルセット状態で購入していただきました。ありがとうございました。

・３２ｍｍ握り棒：５本（２４０ｍｍ間隔）
・２７ｍｍ握り棒：６本（２００ｍｍ間隔）
・２０ｍｍ握り棒：８本（１５０ｍｍ間隔）

[3回]

クラブうんてい完成

新タイプの雲梯図面です。
これまでの雲梯は、本体にいろいろなオプションを取り付けることで遊びの幅を広げていましたが、こちらは本体の形状そののものを変える機能を持ち、より想像力豊かな遊びが可能になります。

【仕様予定】
①完全組み立て式（梁・土台＝パイン集成２５ｍｍ厚／筋交い＝３２ｍｍタモ丸棒／握り棒＝硬木材）※組立に道具は不要
②可動部分（手作りダイアル＋ステンレスボルト）
③握り棒対応（２０／２４／２８／３２ｍｍ）
④オーダー（プチ）うんていの粗すべてのオプションが利用可能になる予定。
※専用オプションも追加予定
⑤耐荷重量（７０㎏以上目標）※形態にもよる。

【性能】
画像の赤い部分が筋交いに当たり、５本の梁を支えます。
梁に開いた数か所のボルト穴に任意に筋交いを取り付けることで、高い自由度で本体形状を変化させることが出来ます。
また３本のボルトを使い、筋交いと梁を直列に固定することで水平や斜め移動も出来てしまいます。
画像の梁５枚＋筋交い４本の５角形タイプでのサイズは幅１８００ｍｍ×高さ１４００ｍｍ（１／１０サイズ）程になります。
勿論、これ以上に高くすることも長くすることも可能です。
問題は強度、耐久性ですが、梁が増える毎に筋交いが増える訳ですから、相対的にかなりイケルノデハないか・・・と思っています。

こちらが出来た側板です。
９８×２５×８５０ｍｍのパイン集成に５ヶ所の丸棒穴を開けています。
２０～３２ｍｍまでの丸棒に対応させるため、今までとは少し穴の形状が違います。
両端の小穴は側板連結用のボルト穴。連続した小穴は筋交いを取り付けるためのボルト穴です。
１０ヶ所のボルト穴を上手く使って、うんていの形状を水平型、アーチ型、スロープ型等、任意に変形させます。

丸棒が入る穴は、３３ｍｍ。スライドさせる部分は幼児用握り棒セットの２０ｍｍ用より２ｍｍ狭い１０ｍｍとなり、深さもより深くなっています。組み合う部分の面積増加により、穴と丸棒がよりシックリと馴染みます。

こちらが土台です。
梁との連結部分は可動させるため、丸棒での固定式ではなく、ボルト１本のみというシンプル設計。

８ｍｍステンレスボルトと手作りダイアルのセットです。
これで梁と土台を繋ぎます。

こちらが、３２ｍｍタモ丸棒を２０ｍｍに弾き割った筋交いです。

通常は両端のボルトを。梁を真っ直ぐに繋ぐときは全てのボルトを使います。
ダイアルはレーシングポニーと同じモノです。

では、組み立てていきます。
仕上げは蜜蝋”ＷＡＸ。

【組み立て方　基本編】

土台に梁を取り付けます。

穴の方向を確認してダイアルで繋ぎます。
※穴の細い方が常に下を向くように左右対称に組みます。

土台に取り付ける前に最下段の丸棒を先にはめます。

この丸棒のみ、両端の形状が他と違います。

このようになります。

まずは、このモデルの基本形から。
パーツは最小構成になります。

筋交いを取り付けます。（角度は任意）

筋交いには方向があります。
梁は常に内側⇒内側と対称に組みます。

【組立例①】

標準の２０ｍｍ丸棒を組み込んで完成です。
梁を追加して大型になっても同じ手順を繰り返します。
もう少し足を開いても良いかも知れません。

【サイズ】
・握り棒高さ：８１５ｍｍ（１５０ｍｍ間隔）
・設置面積：１０８０×７８０ｍｍ

※強度は最も高いスタイルで、このうんていの入門用となります。
ハイハイ～歩き始めた幼児にピッタリのサイズと言えます。

【材料】
・本体：パイン集成材２５ｍｍ厚
・筋交い：タモ３２ｍｍ丸棒（４本）
・握り棒：硬木材２０ｍｍ丸棒（１５本）
・ダイアル：タモ３２ｍｍ丸棒削り出し（２４個）
・ボルト：ステンレス（１６本）

【組立例②】

こちらは、筋交いの位置を変え、足を広げています。

・握り棒高さ：４８０ｍｍ
・設置面積：２１６０ｍｍ×７８０ｍｍ
※幼児用

【組立例③】

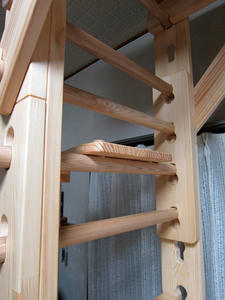

筋交いを３本のボルトで固定して直列に繋ぐことも可能です。
板を乗せると滑り台にもなります。
※幼児用

直列連結時の筋交いは、このように３本のボルトを使います。（通常は２本で梁に角度をつけます）

歩き始めた幼児にピッタリですね♪

【組立例④】

梁を８枚使ったオーソドックなスタイルで、いよいよ雲梯運動の開始！！

・握り棒高さ：８１５ｍｍ
・設置面積：１８７０ｍｍ×７８０ｍｍ
こちらも幼児用（直列の場合）となります。

【材料】
・本体：パイン集成材２５ｍｍ厚
・筋交い：タモ３２ｍｍ丸棒（６本）
・握り棒：硬木材２０ｍｍ丸棒（２０本）
・ダイアル：タモ３２ｍｍ丸棒削り出し（３２個）
・ボルト：ステンレス（２４本）

そして、、ついに！

【組立例⑤】クラブうんてい最終形態！！

梁を１０枚使ったダイナミックなスタイルです。
・握り棒高さ：１４０５ｍｍ
・設置面積：１９７０×７８０ｍｍ
※この状態での耐荷重量は７０㎏以上。
梁をもう２枚追加して巨大なドーム型に変形させることも可能です。

【材料】
・本体：パイン集成材２５ｍｍ厚
・筋交い：タモ３２ｍｍ丸棒
・握り棒：硬木材２０ｍｍ丸棒（２５本）
・ダイアル：タモ３２ｍｍ丸棒削り出し（４０個）
・ボルト：ステンレス（２８本）

高くなるほどに梁間が狭くなります。
※筋交いは強度を考えて取り付け位置を選びます。

★☆★【クラブうんてい最終形態（ドーム型）組立指南書！！】☆★☆
①梁（側板）の穴の向きが左右対称（ひょうたん穴の細い方を下に向ける）になるように、ドーム型に５枚ずつ床に並べる。
②短いボルトナットセットを使い、梁を繋いでいく。梁は上に行くほどに内側に。締め付けダイアルも内側になるように。
③梁の角度を左右対称に揃えて筋交いで繋いでいく。ボルトを通す穴は必ず左右対象に。
④梁を起こして短いボルトナットセットを使い、土台に固定する。
⑤両方の梁を土台に固定したら、下から順番に丸棒を取り付けていく。
⑥全てのダイアルを確実に締め付けて完成。※最下段の丸棒はこの状態で一旦土台を外して取り付ける方がやりやすい。
※梁が左右対称に組めていないと、絶対に丸棒は入りません。組み直しになって泣かないように、慎重に作業しましょう。・・終わり。

[1回]

うんていオーダー（Ｌ２３００ｍｍ仕様）

久しぶりの更新です。

今回は梁の長さが２３００mmです。初めてのオーダーとい言えるものです。丸棒間隔は若干広くなり、本数は２本増えて７本になります。テンプレートは従来のものを流用します。

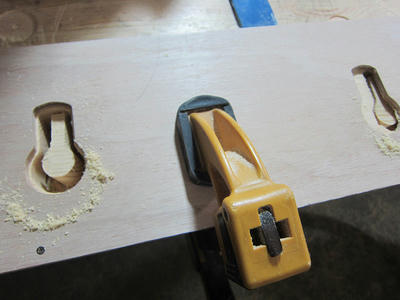

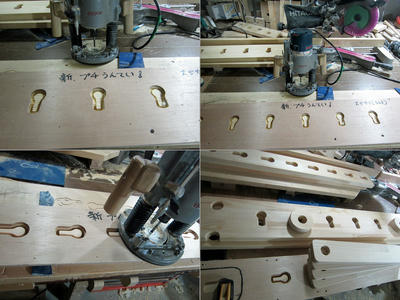

丸棒間隔が若干広くなるので、テンプレートをずらしながら一箇所毎にくり貫いていきます。

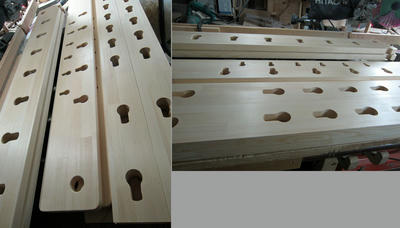

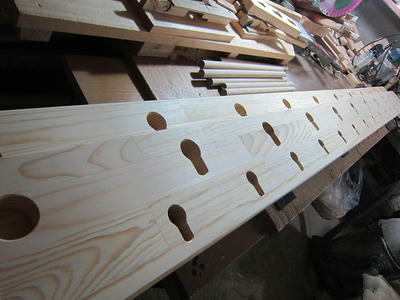

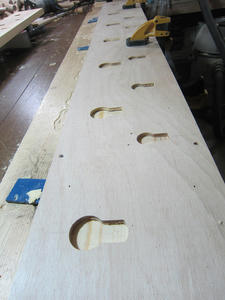

くり貫き直後です（梁２枚）

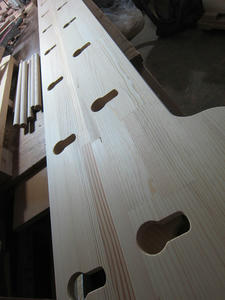

面取りを行い、仕上げます。

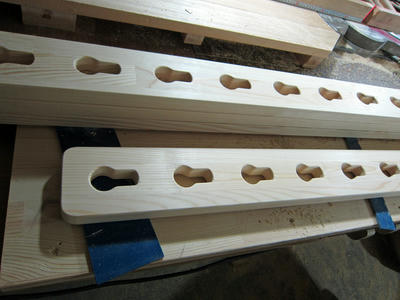

次は幼児用握り棒セットの側板。こちらも２３００ｍｍの長さです。

同様に面取り処理とサンディングで仕上げます。

丸棒本数は２８ｍｍが９本。２０ｍｍが１３本です。

[0回]

ブリッジうんていの製作

製作予定に入っていたブリッジうんていです。イメージが固まるまで２ヶ月程掛かりました。
当初は半円形に近いデザインでしたが、高さ調整に問題があり、この形に落ち着きました。

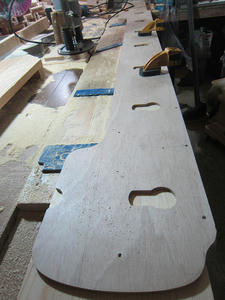

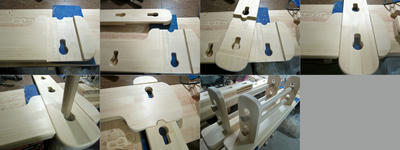

例によってベニヤで作ったテンプレートでくり貫いていきます。

このテンプレートがないと、とても仕事にはなりません。うんてい１台よりも価値があります。握り棒は（３２ｍｍ×６本）２８ｍｍ×７本（２０ｍｍ×１０本）構成。

いきなり組み立てます。柱や土台はオーダーうんていのものです。互換性があり、選択肢が増えました。丸棒を組み込んでいきます。

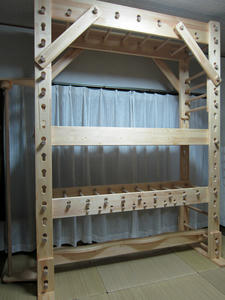

完成です。

標準の梁と幼児用握り棒セットが合体しました。子柱がなくなったため、組み立てがオーダーうんていよりも若干楽になりました。梁の高さを延長することは出来なくなりましたが、最大高さはオーダーうんていの標準以上になっています。

高さ調整は全５段階。１８０ｍｍ毎に調整可能です。
【丸棒毎の頂点位置の調整範囲】
・３２ｍｍ　１０３０～１７５０mm
・２８ｍｍ　９６０～１６８０ｍｍ
・２０ｍｍ　８９０～１６１０ｍｍ

[1回]

新型プチ登場！！

図面を起して随分経ちましたが、漸く完成しました。
新型プチです！！

【特長】
オプションの延長丸棒を使って握り棒位置を標準以上に上げることが可能になりました。

・標準の握り棒位置
　　（床から1040／1185／1330mm）145mm間隔全3段階
・オプションの延長用丸棒使用時の握り棒位置の変化
　　　　　　２本使用⇒（1475mm）全４段階
　　　　　　４本使用⇒（1620mm）全５段階

【本体サイズ】
・高さ：1425mm
・長さ：1400mm
・幅：440mm
・土台幅700mm

◎握り棒：２４０ｍｍ間隔×４本（直径３２ｍｍ）
◎設置スペース：1400mm×700mm

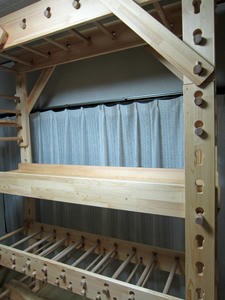

オプションの幼児用握り棒セット装着時の画像です。

[3回]

オーダーうんてい＋専用フルオプションの製作2回目

来月後半にかけて絵本棚その他小物類を作りながら、5台のオーダーうんていを作ることになりました。
シンプルデザインになった反面、加工難度は上がってしまいましたが、漸く新作の方へ目を向けてくれるようになり、一安心ってとこですね・・。

画像はオーダーうんていの要となる子柱です。旧作、本格うんていの筋交いに相当する重要なパーツです。

[0回]

オーダーうんてい＋専用フルオプションの製作

オーダーうんてい2回目の製作に掛かります。
落札者様のご要望で専用オプションの製作が早まりました。
滑り台、平均台、のぼり棒。時間に余裕があれば鉄棒機能も追加したいと思っています。

[0回]

★★★オーダーうんていの組み立て方★★★

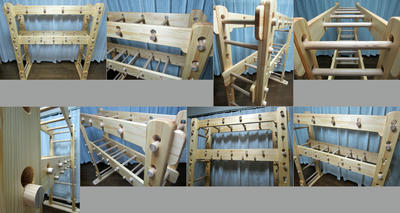

オーダーうんていの組み立て案内です。
完全木組構造ゆえ、組み立てに道具は不要です。
写真の左上から右下までの作業内容をよく理解された上で慎重に、且つ丁寧に組み立ててください。

≪要注意事項≫
①土台を組み始めるときに、柱根元の丸棒穴に付いた丸棒を押し込んだ凹み跡を再利用してください。そうすることでこちらで組んだ手順をなぞることになり、組み上がりまでの作業が楽になります。
②梁と小柱は番号を合わせて、隙間がなくなるまでキッチリと組み合わせてください。互いに組み合わせたときに板１枚分の厚さになっていないと、丸棒を組み込むことはできません。先に床上で梁と小柱を確実に組み合わせてから丸棒に引っかけると少しは楽に組めるかもしれません。組み立て途中の落下には十分気を付けてください。

急がず慌てずゆっくりと落ち着いて臨むことがスムーズに組み上げる秘訣です。
また、組み立て前にＷＡＸで仕上げると滑りが良くなり、非常に組みやすくなります。

☆彡ちょっと踏み込んだ組立分解解説☆彡☆
※梁を一番高い位置に取り付ける標準の組み方をより詳しくご案内します。
《柱ユニットの組立１》
①柱４本と、一番長い【土台用丸棒】４本を用意します。

②土台立ち上がり部分内側に柱を添え、土台用丸棒を下の穴に外側から差し込みます。このとき、柱穴に付いた丸棒を押し込んだ凹み跡のある面を土台内側に向けることが楽に組む秘訣です。

③凹み跡を確認しつつもう一本の柱を立ち上がり部分内側に添え、土台用丸棒を通します。

④双方の柱と立ち上がり部分同士が密着していること、更に土台用丸棒の欠き込みと柱穴の方向が合っていることを確認しつつ土台用丸棒を押し下げていきます。このとき、先ずは片方を少し体重を掛けてグッと半分ほど押し下げます。上手く入ったらもう一方も同様に半分ほど押し下げます。柱と立ち上がり部分の厚みを足した５１ｍｍ幅の柱穴に５０ｍｍ幅の土台用丸棒の欠き込みを押し込むため、柱と立ち上がりの外側に０．５ｍｍずつの凹み跡を残しながらぐぐ～ッと密着しながら押し下げていく感触です。

⑤左右の土台用丸棒が無事に半分ほど入り込みましたら、もう一度丸棒の侵入方向に狂いがないことを確認し、片方ずつ体重を掛けて最後まで押し下げます。土台用丸棒の下端に４～５ｍｍの隙間が出来いれば、ＯＫです。

⑥同様の手順で上の土台用丸棒を押し込み、２台の柱ユニットを完成させます。
《柱ユニットの組立２》
①柱用丸棒４本と梁～小柱用丸棒６本を用意します。

②柱用丸棒を下から１番目と３番目の柱穴に組み込みます。

③梁～小柱用丸棒を一番上に半分ほど差し込みます。
《梁の取り付け》
①梁２枚と小柱４本を用意します。

②梁の両端に開いた丸棒穴の位置に合わせて柱ユニット間の位置決めをします。

③柱ユニットの一番上に半分ほど差し込んだ丸棒に、欠き込みを内側に向け梁を引っ掛けます。

④引っ掛けた梁の欠き込みの番号を合わせて小柱を梁に組み込みます。このとき、小柱は柱用丸棒に乗ります。梁と小柱を隙間なく組み合わせると柱の厚み（２５．５ｍｍ）になります。組み合わせが不十分だと次の段階で先に進みませんので、この手順が苦手な場合は、梁と小柱を先に床で組み合わせ、そのまま柱ユニットの丸棒に乗せてください。落下させないよう気を付けてください。
同様に片方の梁と小柱を引っ掛けます。このとき、梁と小柱の位置は外側から本体の柱⇒梁⇒小柱の順となり、左右対称になっていることを確認してください。

⑤梁と小柱を引っ掛けたまま、丸棒を片方の柱穴に通したあと、梁を左右に振り分け丸棒を押し下げて固定します。土台を組んだように丁寧に組み込んでください。

⑥握り棒を梁の丸棒穴に組み込んでうんていの組立は完了となります。
《分解時の注意点》
にぎり棒や柱ユニット側の丸棒は、片方ずつ交互に少しずつ手の甲で打ち上げて外してください。片方のみ押し上げても外れません。また、土台は土台面を足で踏みつけた状態で同様に丸棒を片方ずつ少しずつ引き上げて外してください。

[1回]

オーダーうんてい製作　【完成！】≪≪≪新着情報アリ！！≫≫≫

オーダーうんていが完成しました。
本格うんていでは不可能だった、握り棒ピッチや本数、又は丸棒サイズの変更を可能にします。

外観は横方向の剛性の要となる筋交いが柱内側に移動したため、非常にシンプルなデザインに仕上がっています。この変更に伴い、握り棒高さを通常の高さより更に上げることが出来るようになりました。
画像左上から、約1615mm（通常）⇒1795mm⇒1975mmと180mm間隔で握り棒高さの調整が可能です。最低高は1250mmです。

本格うんていより、丸棒本数、高さ調整段数を減らし、オーダーベースとして必要最小限の構成に仕上げています。これを基本に、オリジナリティ溢れる貴方だけの室内うんていが製作可能になりました。

気になる強度、耐久性は本格うんていと同等以上で、室内うんていではこれ以上は必要ないと思えるほど剛性感がありま

また、従来どおり、女性一人で組み立て分解が可能な完全分解方式で、取り扱いが非常に楽です。
なお、オプションは順次開発予定です。

今作は今まで以上に精密な加工を施し、完成度の高い品となっています。本格うんていではコスト的に厳しかったデザイン面も今回は実現でき、室内にとけこむような優しいイメージに仕上がっています。

【材料】
・パイン集成材：25mm厚
・タモ丸棒：32mm

【サイズ】
・高さ（通常時）：約1720mm
・長さ：約1700mm
・幅：約590mm
・土台幅：約780mm

≪≪≪≪新着情報！！≫≫≫
☆☆☆オーダーうんてい用オプション【幼児用握り棒セット】完成しました♪♪近いうちに画像をアップします☆☆☆また、要望のあった鉄棒機能を新オプションとして製作決定！！

※オーダーうんていは廃盤となりました。

[0回]

オーダーうんてい製作　三回目

梁と筋交いの代わりとなる昇降用柱を連結します。加工に苦労すると思いましたが、まぐれで一発成功しました。このように組んだ状態で本体柱に丸棒で固定します。筋交いがなくなり、スッキリとなる上に丸棒間隔を変更しやすくなります。
右下は土台です。本体に合わせたデザインに仕上げています。

[0回]

オーダーうんてい製作　二回目

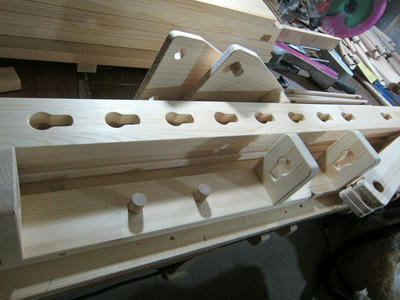

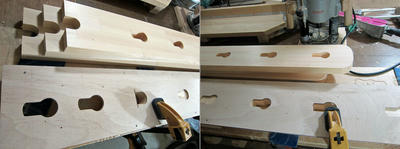

左画像の上が土台一式。中が今回の肝となる柱。これが筋交いの役目と高さ調整の要となります。
下は梁。
中の画像で今回の梁の形がよく解ると思います。この梁と柱が一体に噛みあう訳だが、図面通りに行かないのが木工製作。ちょっと苦労しそうですねェ・・。

[0回]

オーダーうんてい製作　一回目

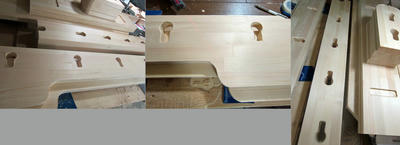

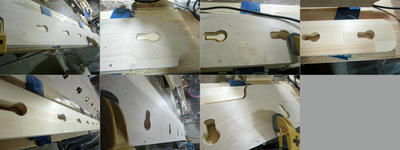

4枚目が柱の上部。7枚めが梁の端の部分です。くり貫き間隔やアウトラインが変化しています。
時間をみつけては、少しずつ進めることになります。

[0回]

再びうんてい作り生活へ。。。

厄介なローボードも無事に発送して、本日からいつもの運悌作りに突入。
どうやら両腕が腱鞘炎になっているようだ。痛い・・。

[0回]

オーダーうんてい近日発表！！（図面）

第3のうんていです。（現行タイプは製作継続）

画像は完成度80%程度の完成予想図面です。
左が通常。中がプチサイズ。右が通常サイズの側面です。
オーダー（本体サイズ、丸棒本数、丸棒間隔等の変更）を可能にするため、必要最小限の構成となっています。

・現行との違いは以下になります（標準タイプ）。
①全体に丸みを帯びた優しく可愛いデザイン。
②筋交いをなくしたシンプル構造。※強度、耐久性は現行と同等以上。
③握り棒の高さを、オプションなしで1750～1850mm前後まで上げることが可能（現行は最大1600mm前後）。
④幼児用握り棒セットの側板と滑り台の側板を共用。（オプションの低価格化）。
⑤平均台のストレート化（オプションでクネクネも選択可）。
・ベースの価格は未定です。
