クラブうんてい完成

新タイプの雲梯図面です。
これまでの雲梯は、本体にいろいろなオプションを取り付けることで遊びの幅を広げていましたが、こちらは本体の形状そののものを変える機能を持ち、より想像力豊かな遊びが可能になります。

【仕様予定】
①完全組み立て式（梁・土台＝パイン集成２５ｍｍ厚／筋交い＝３２ｍｍタモ丸棒／握り棒＝硬木材）※組立に道具は不要
②可動部分（手作りダイアル＋ステンレスボルト）
③握り棒対応（２０／２４／２８／３２ｍｍ）
④オーダー（プチ）うんていの粗すべてのオプションが利用可能になる予定。
※専用オプションも追加予定
⑤耐荷重量（７０㎏以上目標）※形態にもよる。

【性能】
画像の赤い部分が筋交いに当たり、５本の梁を支えます。
梁に開いた数か所のボルト穴に任意に筋交いを取り付けることで、高い自由度で本体形状を変化させることが出来ます。
また３本のボルトを使い、筋交いと梁を直列に固定することで水平や斜め移動も出来てしまいます。
画像の梁５枚＋筋交い４本の５角形タイプでのサイズは幅１８００ｍｍ×高さ１４００ｍｍ（１／１０サイズ）程になります。
勿論、これ以上に高くすることも長くすることも可能です。
問題は強度、耐久性ですが、梁が増える毎に筋交いが増える訳ですから、相対的にかなりイケルノデハないか・・・と思っています。

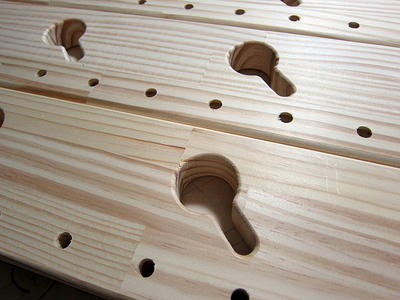

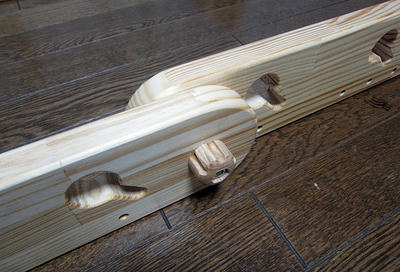

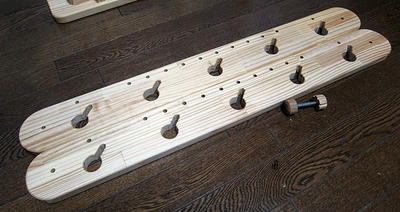

こちらが出来た側板です。
９８×２５×８５０ｍｍのパイン集成に５ヶ所の丸棒穴を開けています。
２０～３２ｍｍまでの丸棒に対応させるため、今までとは少し穴の形状が違います。
両端の小穴は側板連結用のボルト穴。連続した小穴は筋交いを取り付けるためのボルト穴です。
１０ヶ所のボルト穴を上手く使って、うんていの形状を水平型、アーチ型、スロープ型等、任意に変形させます。

丸棒が入る穴は、３３ｍｍ。スライドさせる部分は幼児用握り棒セットの２０ｍｍ用より２ｍｍ狭い１０ｍｍとなり、深さもより深くなっています。組み合う部分の面積増加により、穴と丸棒がよりシックリと馴染みます。

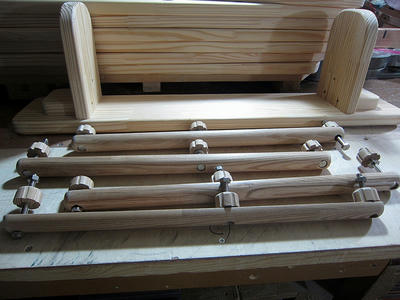

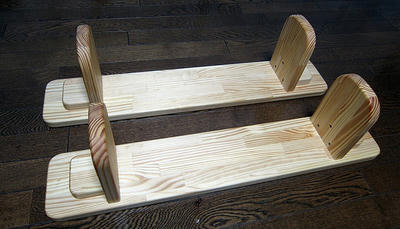

こちらが土台です。
梁との連結部分は可動させるため、丸棒での固定式ではなく、ボルト１本のみというシンプル設計。

８ｍｍステンレスボルトと手作りダイアルのセットです。
これで梁と土台を繋ぎます。

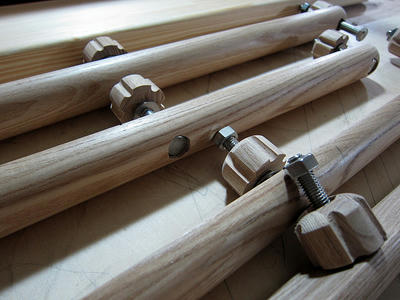

こちらが、３２ｍｍタモ丸棒を２０ｍｍに弾き割った筋交いです。

通常は両端のボルトを。梁を真っ直ぐに繋ぐときは全てのボルトを使います。
ダイアルはレーシングポニーと同じモノです。

では、組み立てていきます。
仕上げは蜜蝋”ＷＡＸ。

【組み立て方　基本編】

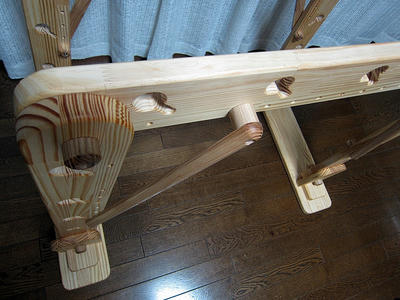

土台に梁を取り付けます。

穴の方向を確認してダイアルで繋ぎます。
※穴の細い方が常に下を向くように左右対称に組みます。

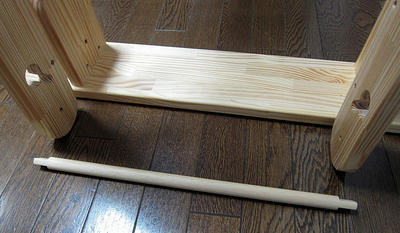

土台に取り付ける前に最下段の丸棒を先にはめます。

この丸棒のみ、両端の形状が他と違います。

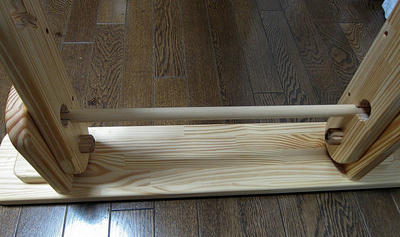

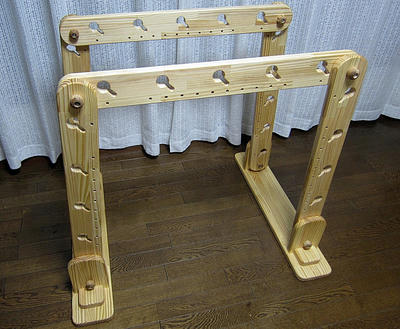

このようになります。

まずは、このモデルの基本形から。
パーツは最小構成になります。

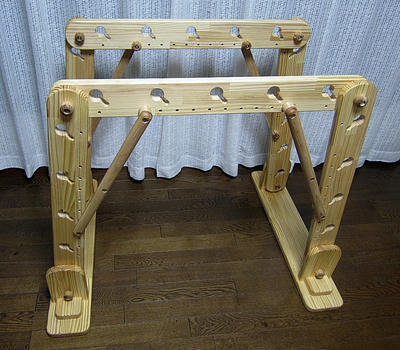

筋交いを取り付けます。（角度は任意）

筋交いには方向があります。
梁は常に内側⇒内側と対称に組みます。

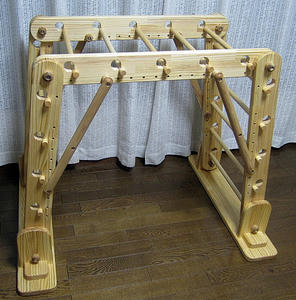

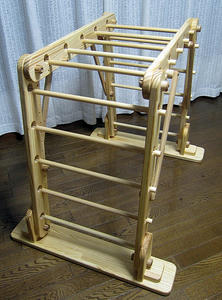

【組立例①】

標準の２０ｍｍ丸棒を組み込んで完成です。
梁を追加して大型になっても同じ手順を繰り返します。
もう少し足を開いても良いかも知れません。


【サイズ】
・握り棒高さ：８１５ｍｍ（１５０ｍｍ間隔）
・設置面積：１０８０×７８０ｍｍ

※強度は最も高いスタイルで、このうんていの入門用となります。
ハイハイ～歩き始めた幼児にピッタリのサイズと言えます。

【材料】
・本体：パイン集成材２５ｍｍ厚
・筋交い：タモ３２ｍｍ丸棒（４本）
・握り棒：硬木材２０ｍｍ丸棒（１５本）
・ダイアル：タモ３２ｍｍ丸棒削り出し（２４個）
・ボルト：ステンレス（１６本）


【組立例②】

こちらは、筋交いの位置を変え、足を広げています。

・握り棒高さ：４８０ｍｍ
・設置面積：２１６０ｍｍ×７８０ｍｍ
※幼児用

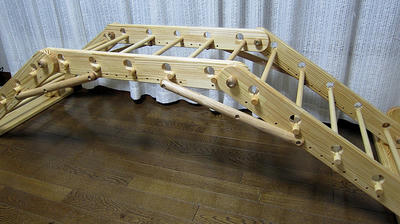

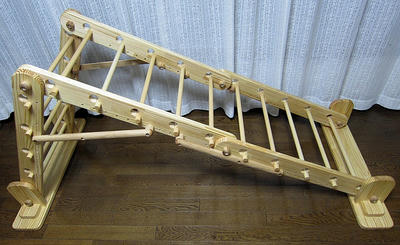

【組立例③】

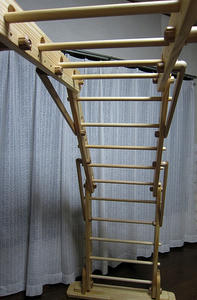

筋交いを３本のボルトで固定して直列に繋ぐことも可能です。
板を乗せると滑り台にもなります。
※幼児用

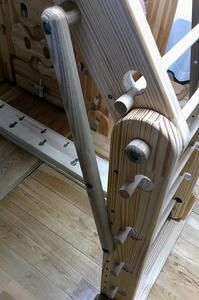

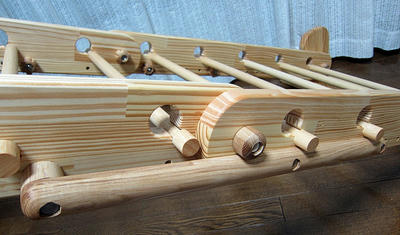

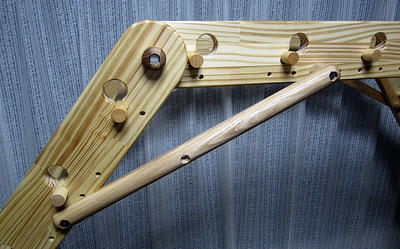

直列連結時の筋交いは、このように３本のボルトを使います。（通常は２本で梁に角度をつけます）

歩き始めた幼児にピッタリですね♪

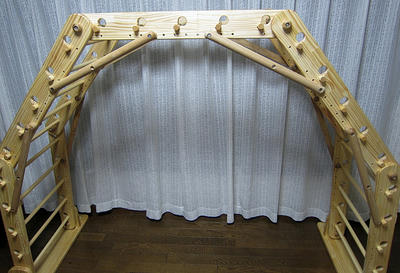

【組立例④】

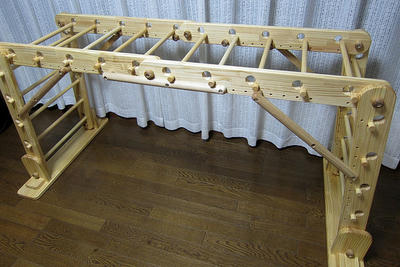

梁を８枚使ったオーソドックなスタイルで、いよいよ雲梯運動の開始！！

・握り棒高さ：８１５ｍｍ
・設置面積：１８７０ｍｍ×７８０ｍｍ
こちらも幼児用（直列の場合）となります。

【材料】
・本体：パイン集成材２５ｍｍ厚
・筋交い：タモ３２ｍｍ丸棒（６本）
・握り棒：硬木材２０ｍｍ丸棒（２０本）
・ダイアル：タモ３２ｍｍ丸棒削り出し（３２個）
・ボルト：ステンレス（２４本）


そして、、ついに！

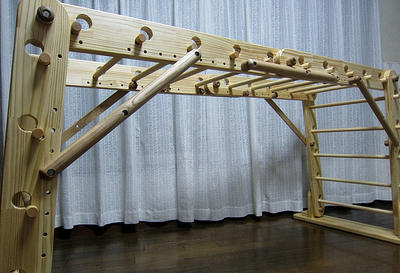

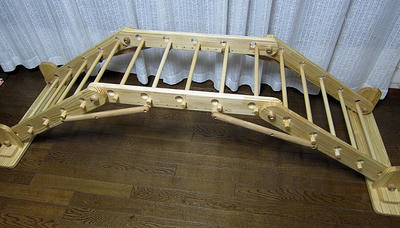

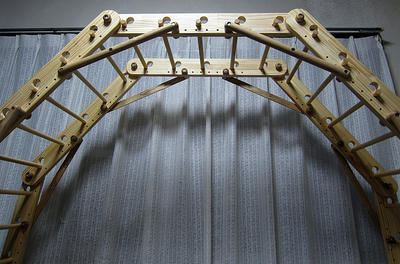

【組立例⑤】クラブうんてい最終形態！！

梁を１０枚使ったダイナミックなスタイルです。
・握り棒高さ：１４０５ｍｍ
・設置面積：１９７０×７８０ｍｍ
※この状態での耐荷重量は７０㎏以上。
梁をもう２枚追加して巨大なドーム型に変形させることも可能です。

【材料】
・本体：パイン集成材２５ｍｍ厚
・筋交い：タモ３２ｍｍ丸棒
・握り棒：硬木材２０ｍｍ丸棒（２５本）
・ダイアル：タモ３２ｍｍ丸棒削り出し（４０個）
・ボルト：ステンレス（２８本）



高くなるほどに梁間が狭くなります。
※筋交いは強度を考えて取り付け位置を選びます。

★☆★【クラブうんてい最終形態（ドーム型）組立指南書！！】☆★☆
①梁（側板）の穴の向きが左右対称（ひょうたん穴の細い方を下に向ける）になるように、ドーム型に５枚ずつ床に並べる。
②短いボルトナットセットを使い、梁を繋いでいく。梁は上に行くほどに内側に。締め付けダイアルも内側になるように。
③梁の角度を左右対称に揃えて筋交いで繋いでいく。ボルトを通す穴は必ず左右対象に。
④梁を起こして短いボルトナットセットを使い、土台に固定する。

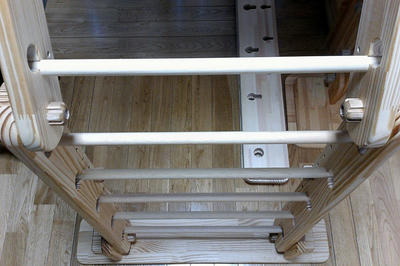

⑤両方の梁を土台に固定したら、下から順番に丸棒を取り付けていく。
⑥全てのダイアルを確実に締め付けて完成。※最下段の丸棒はこの状態で一旦土台を外して取り付ける方がやりやすい。
※梁が左右対称に組めていないと、絶対に丸棒は入りません。組み直しになって泣かないように、慎重に作業しましょう。・・終わり。
