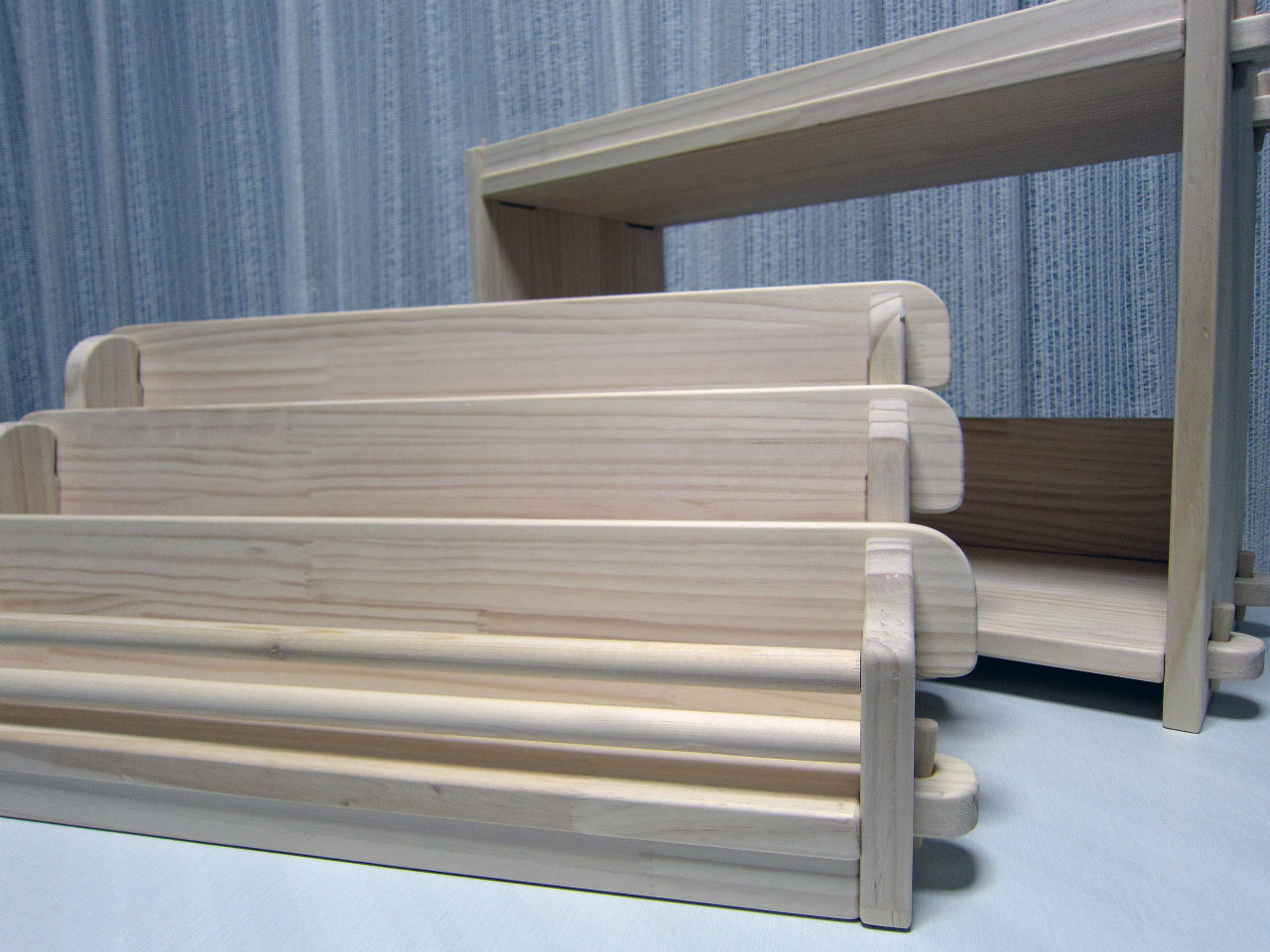

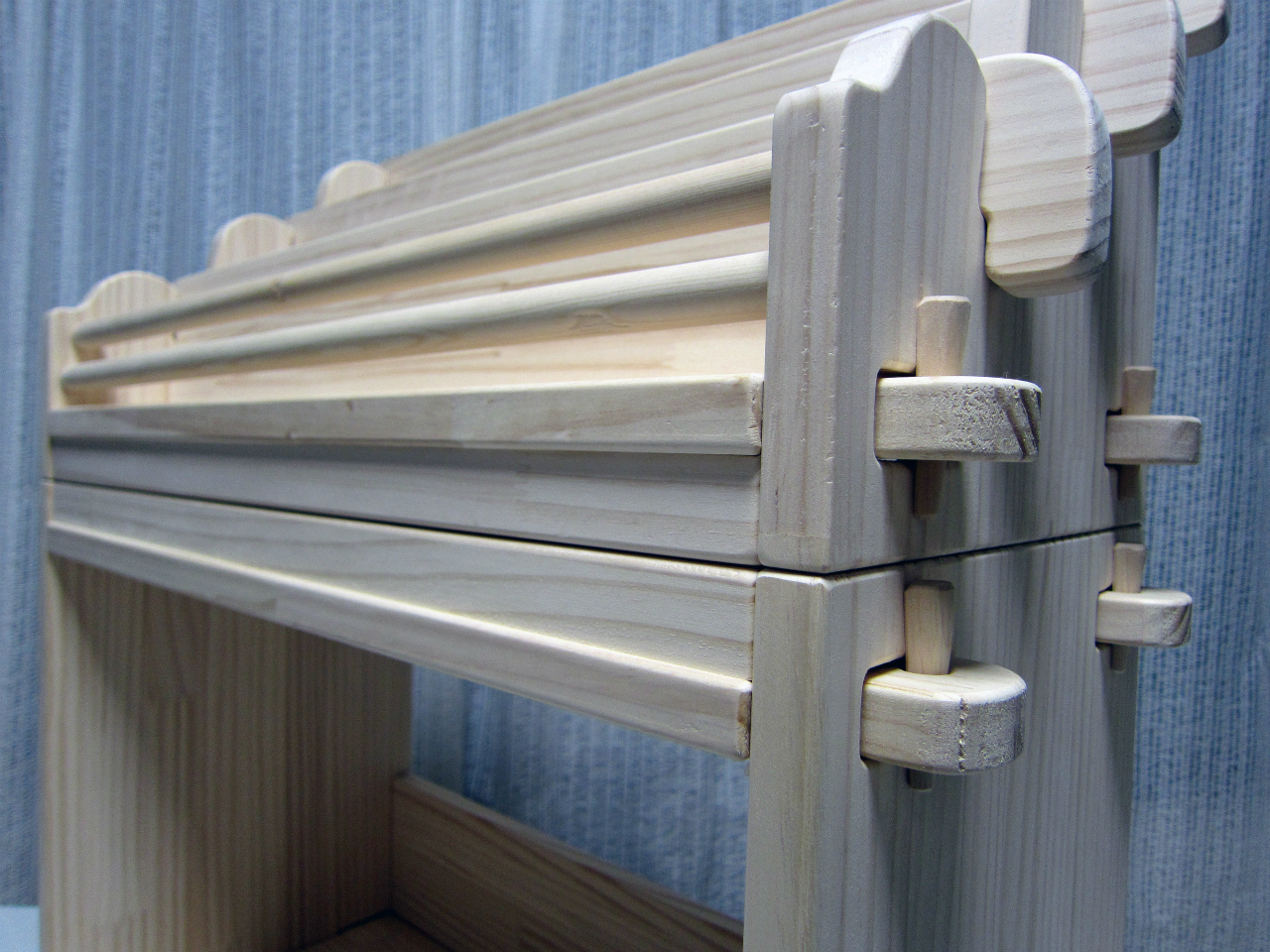

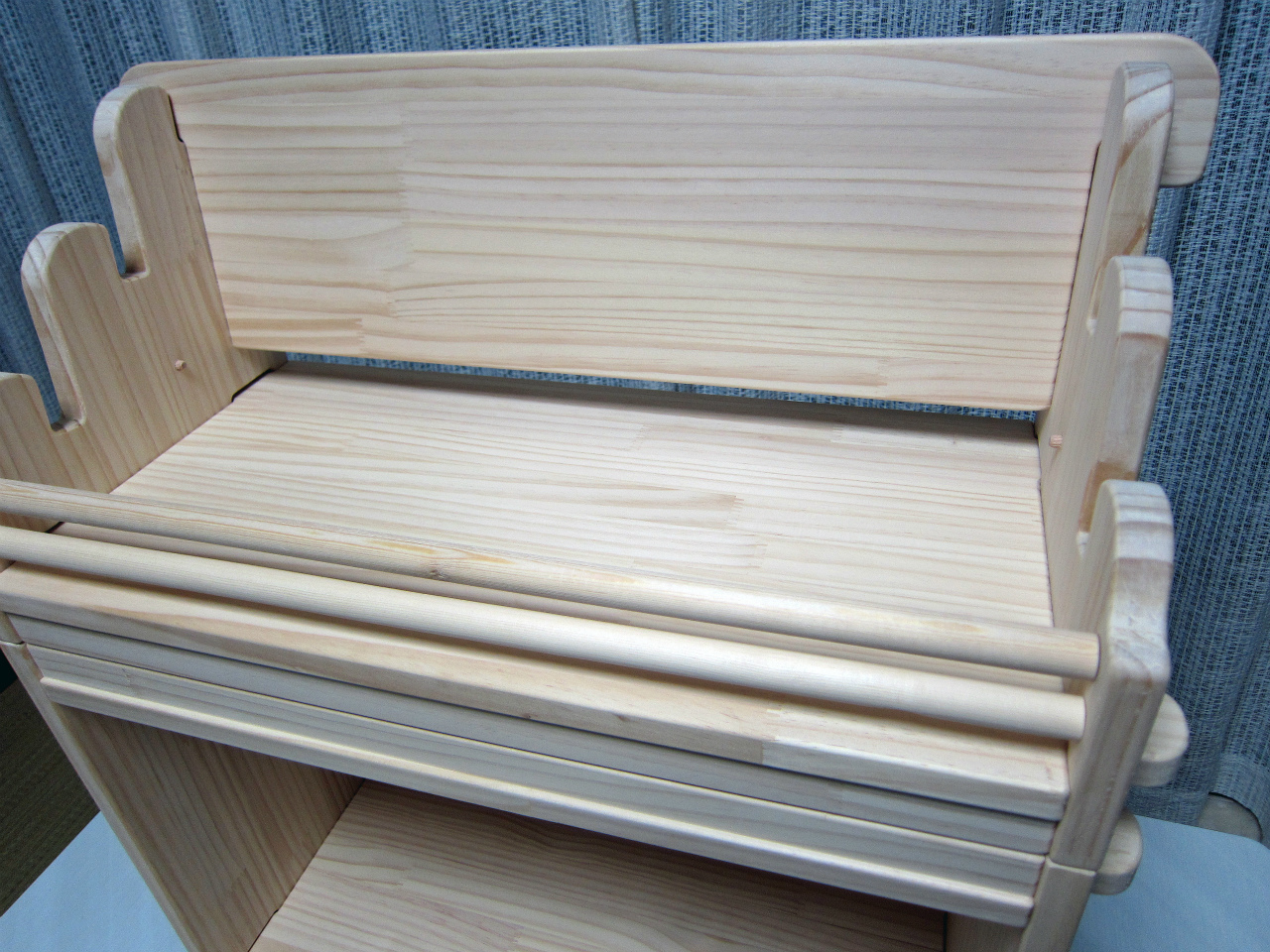

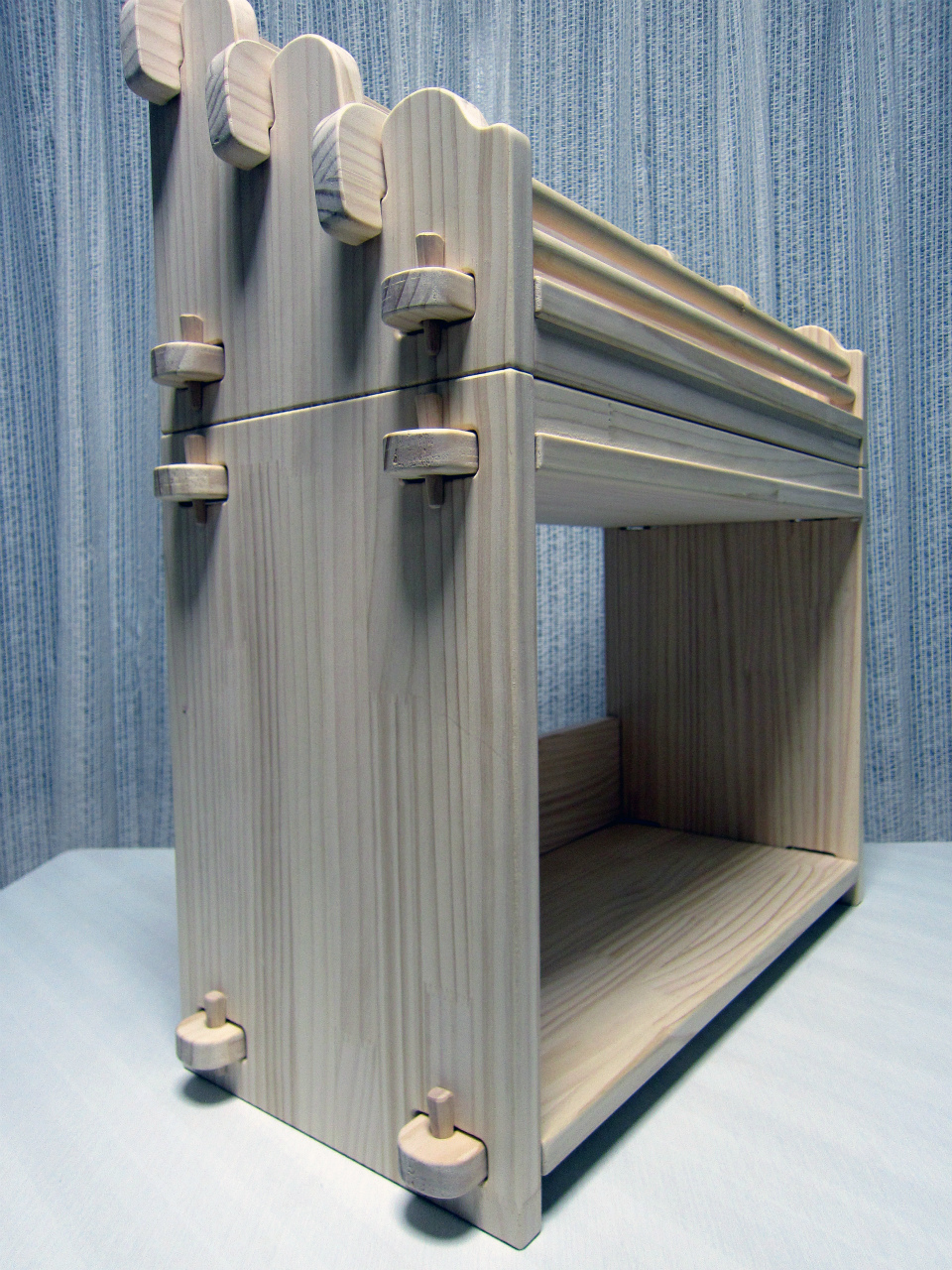

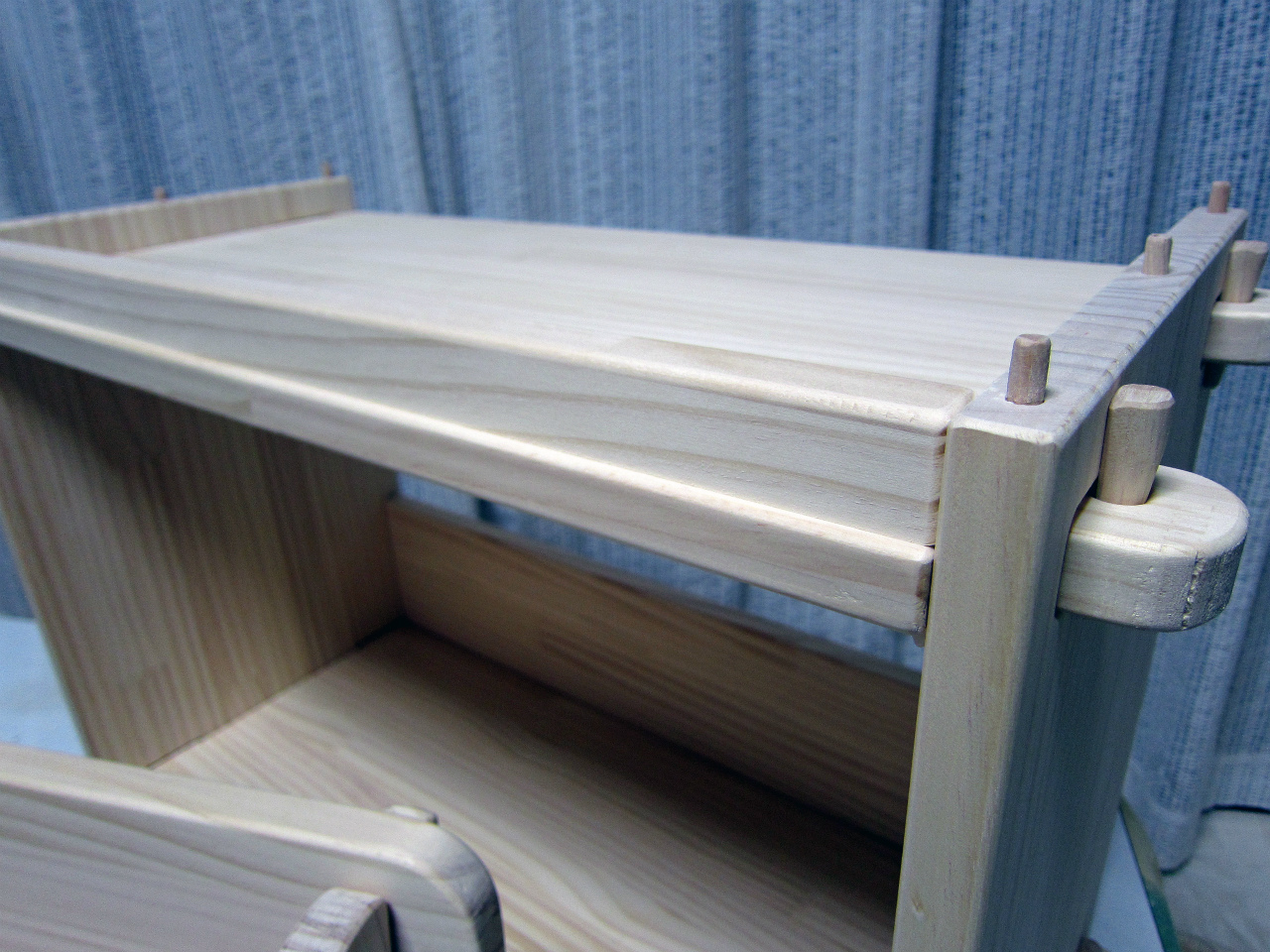

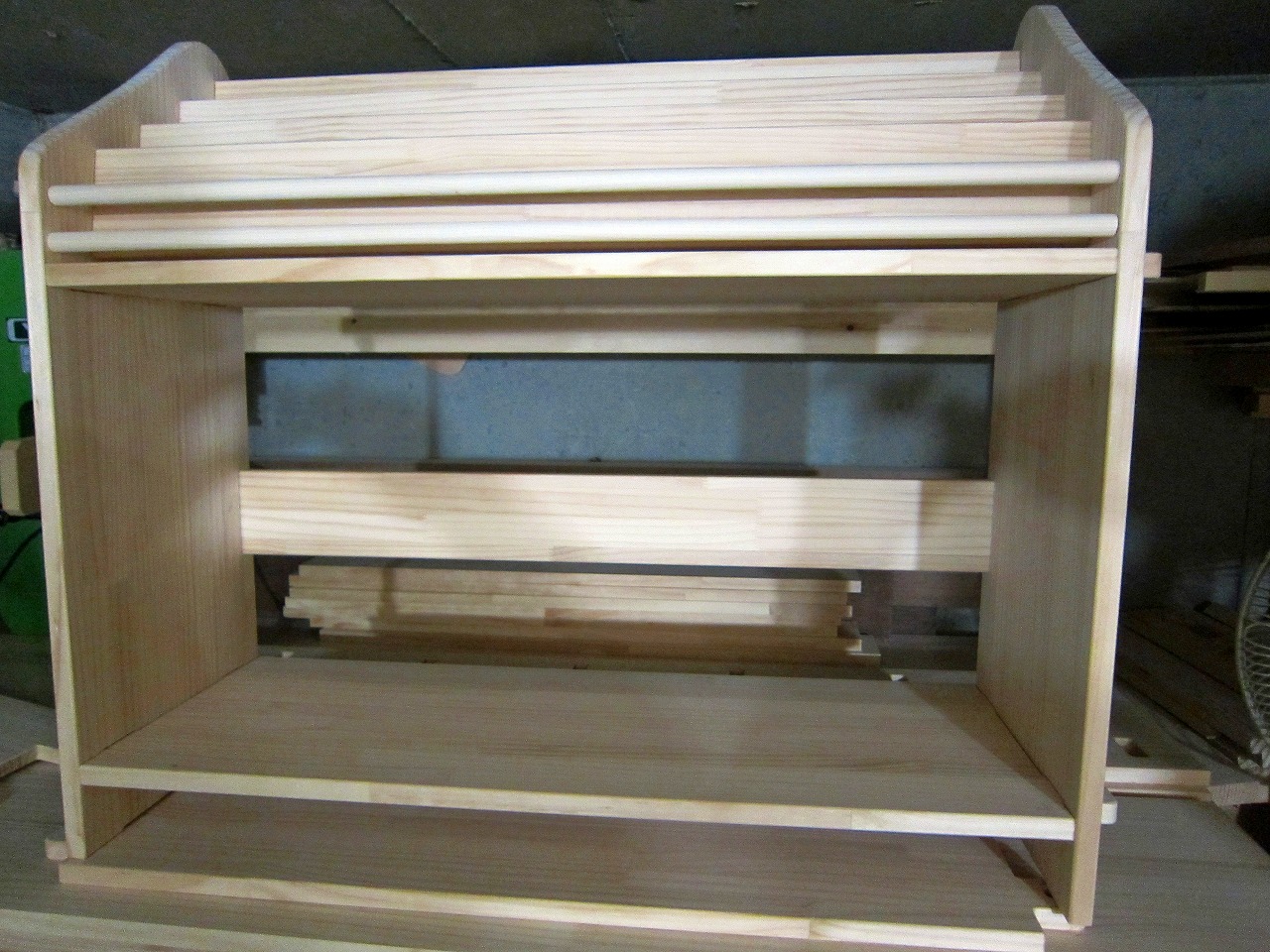

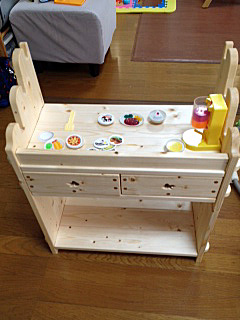

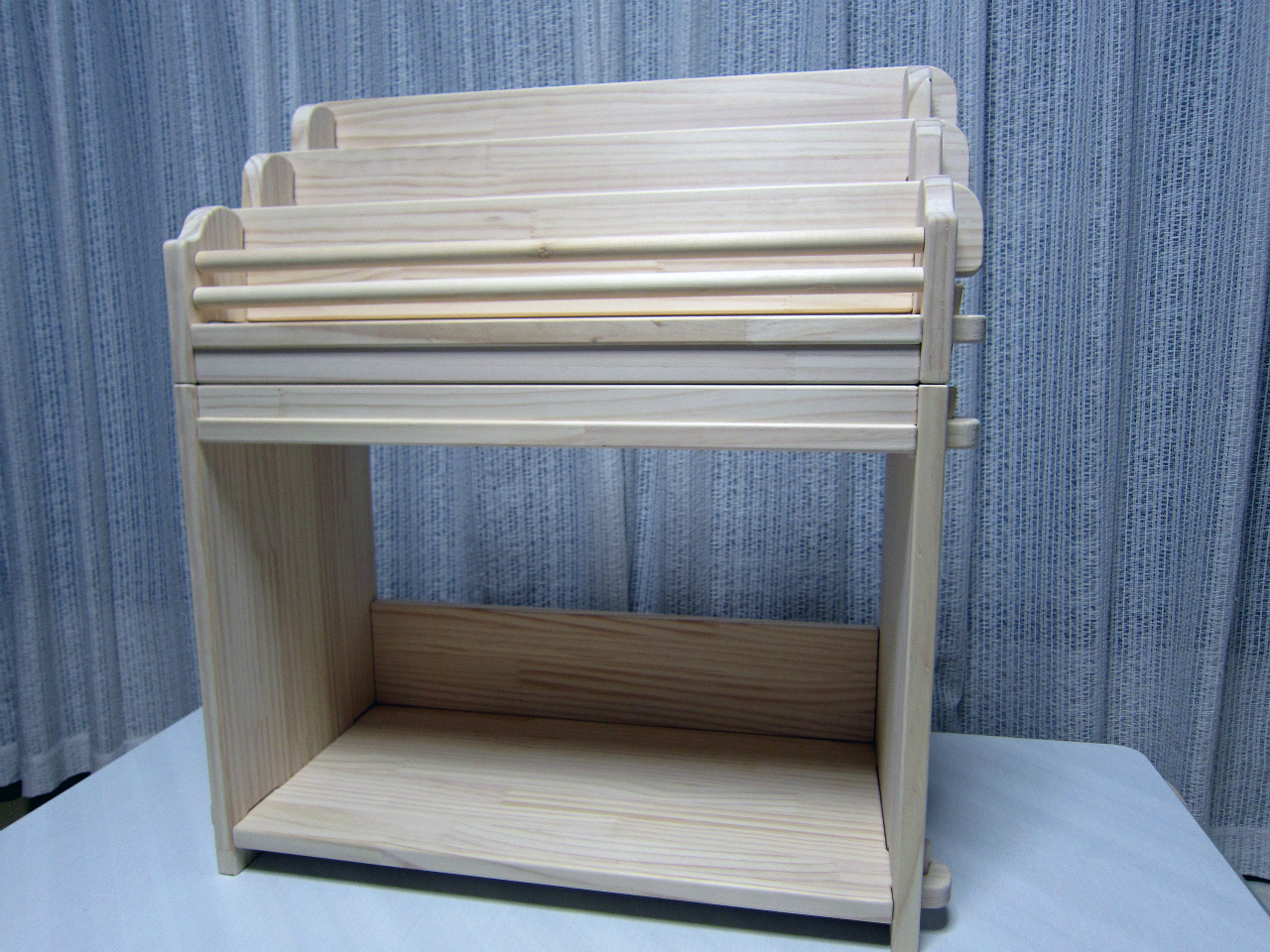

二分割絵本棚 完成

完成です。
最終で前板を丸棒に変更しました。
無塗装（生地）ですが、材料が良いのでこのままで十分な感じです。
依頼主様曰く、二分割にすると扱いやすいそうです。確かに、絵本をパンパンに入れても半分の重量で移動できますね。
以下、ディスプレイ状態他画像です。↓
こちらは廃盤となります。

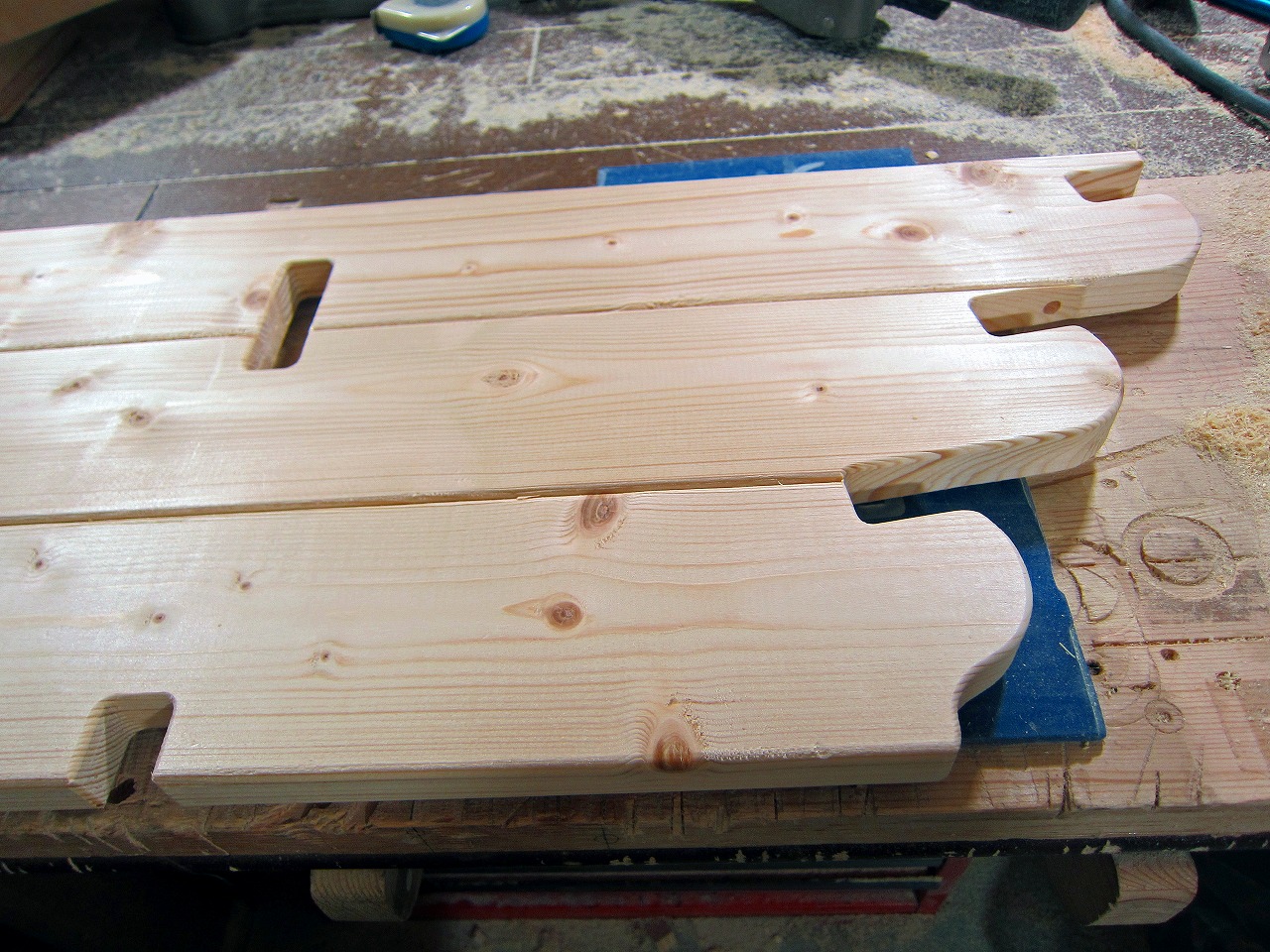

二分割絵本棚の製作

絵本棚のオーダーです。上下二分割式というちょっと変わった仕様です。

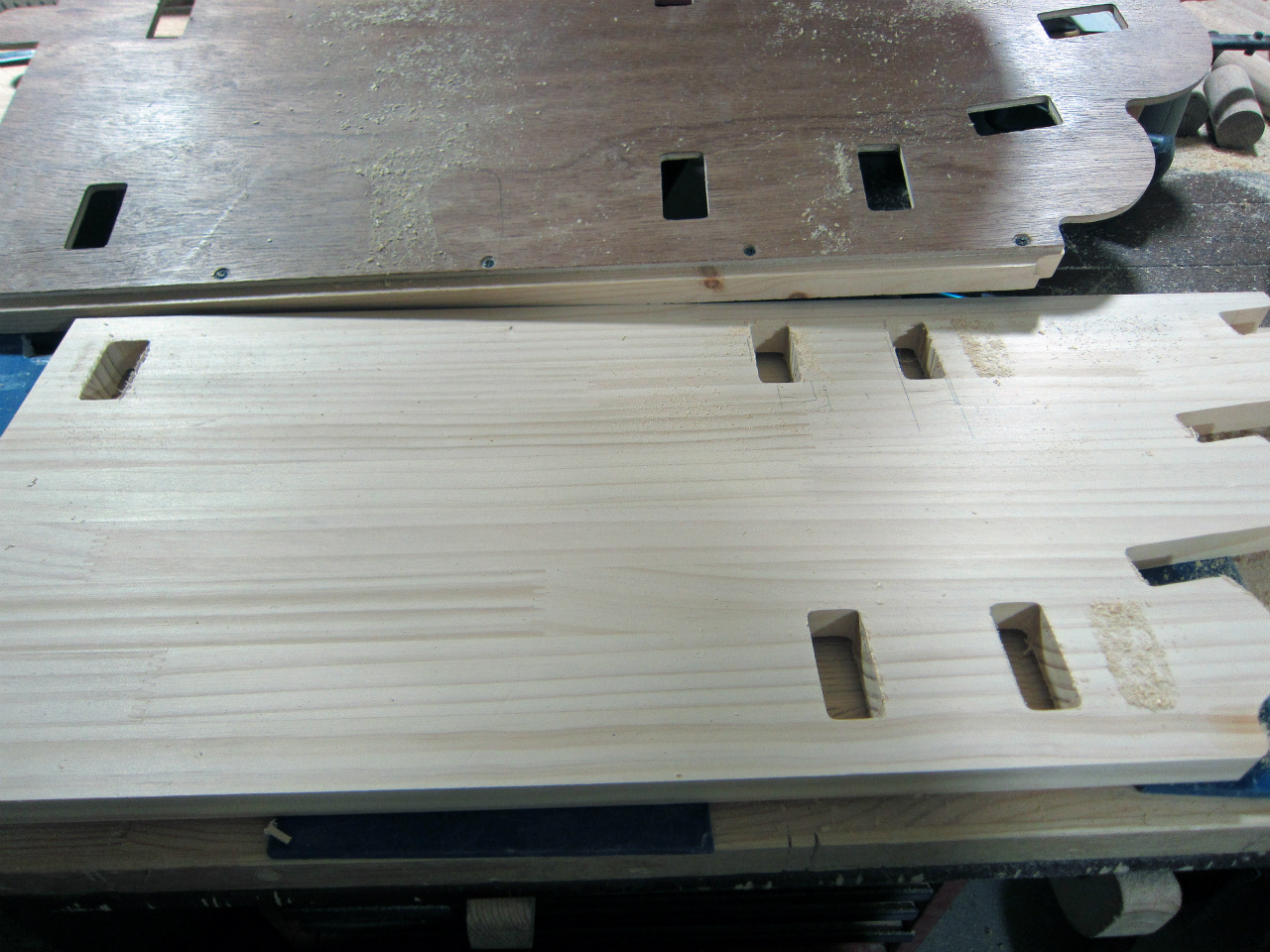

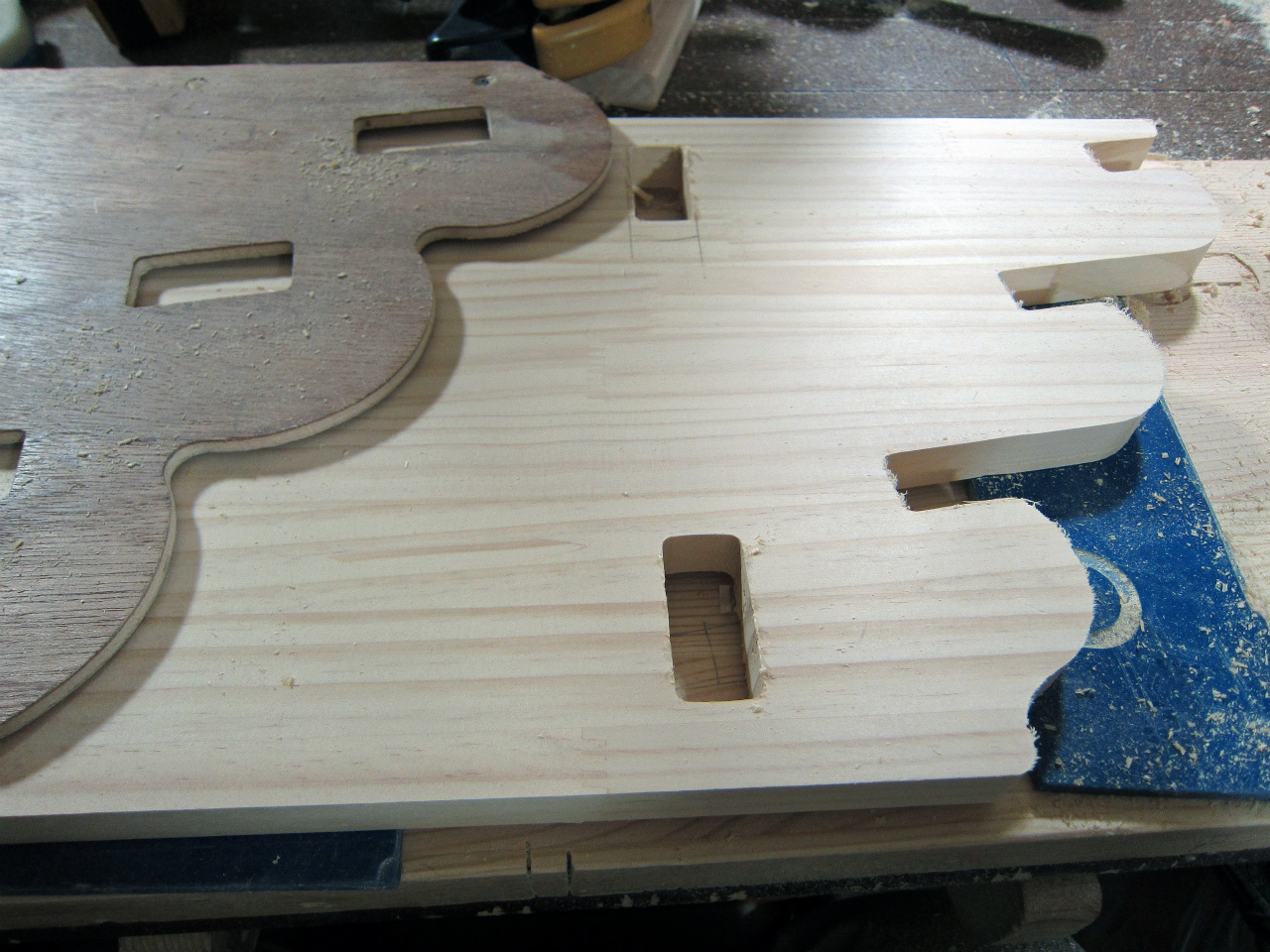

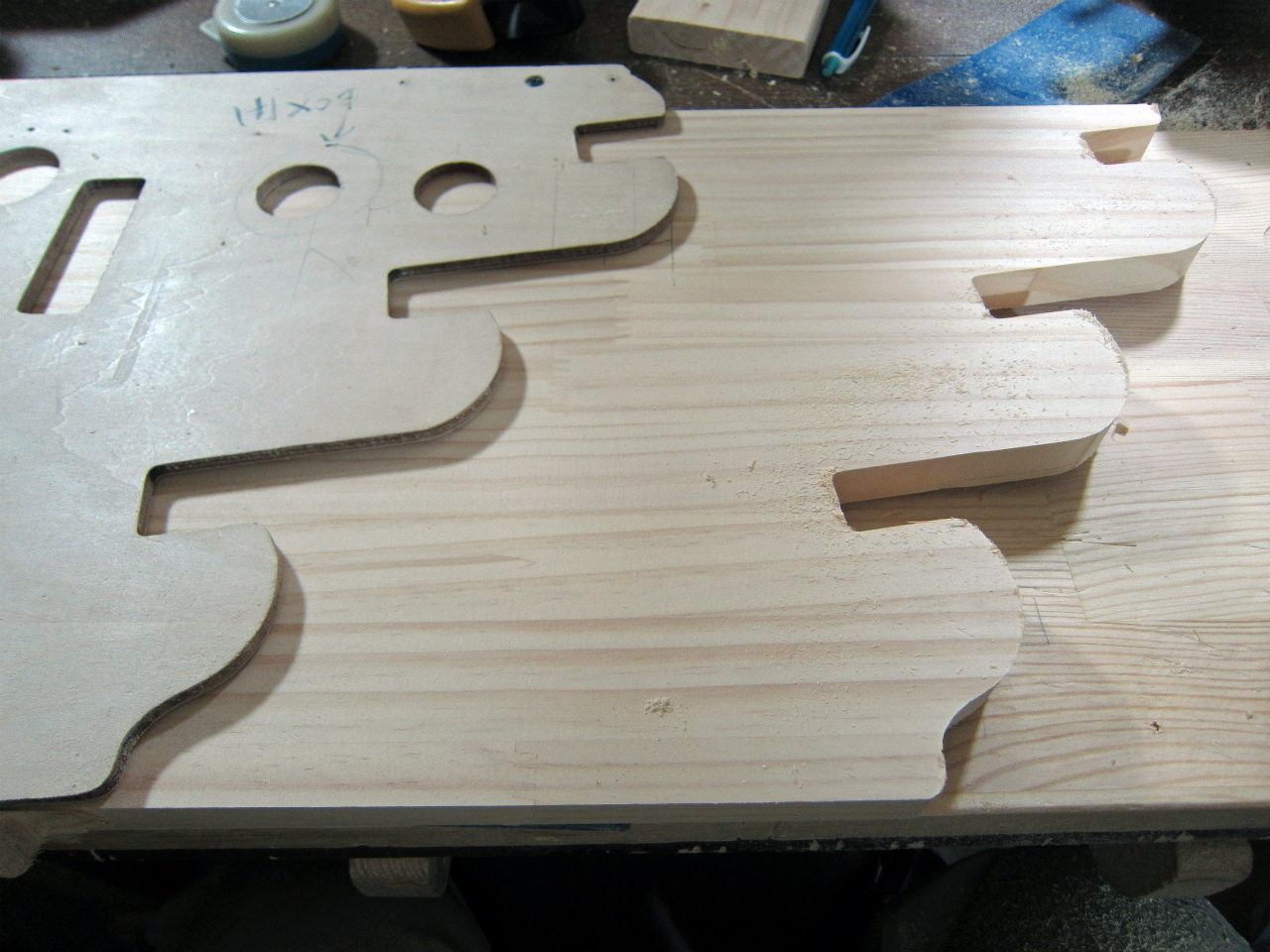

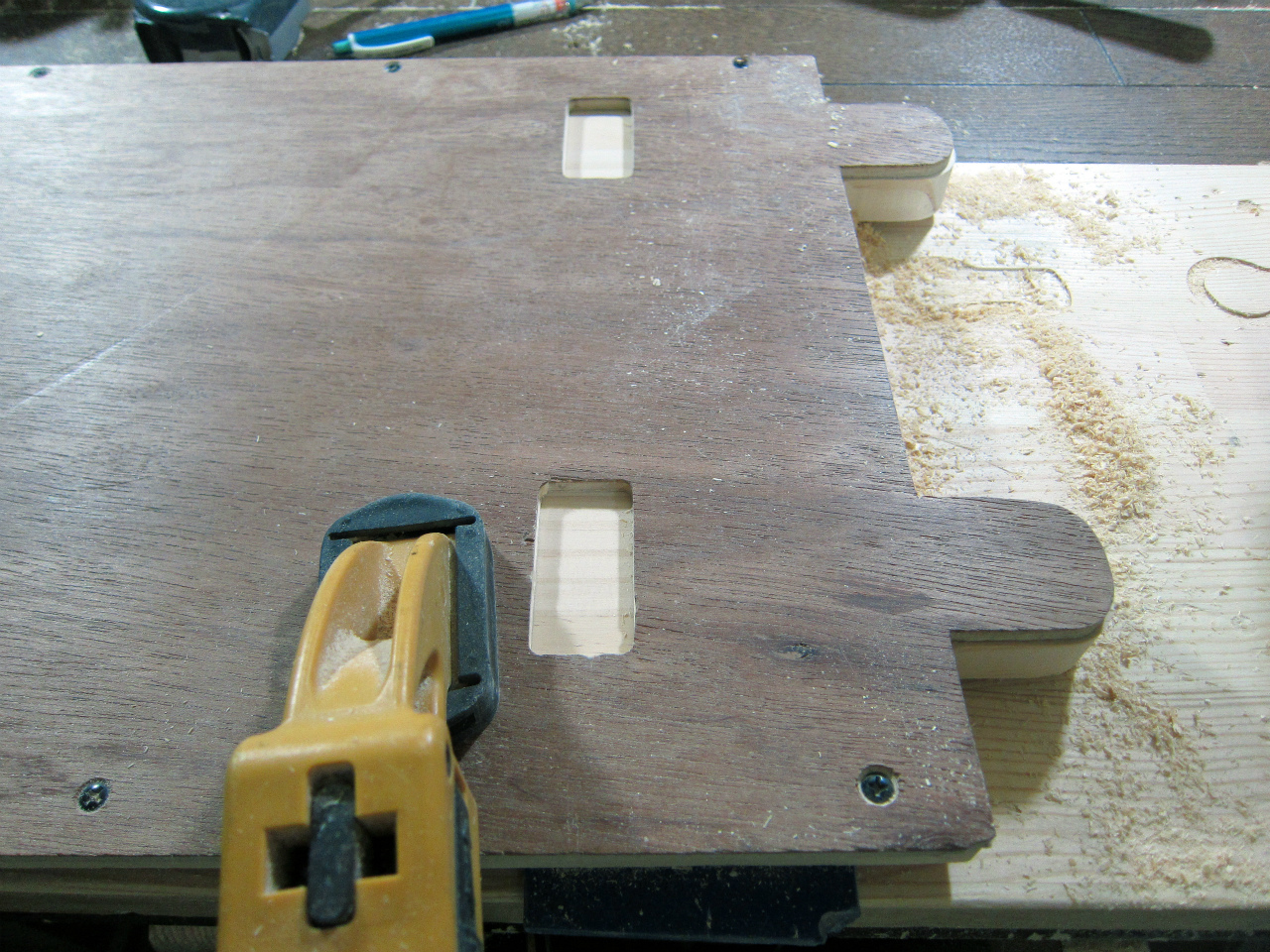

いつも通りのテンプレート作業が加工の大半を占めます。

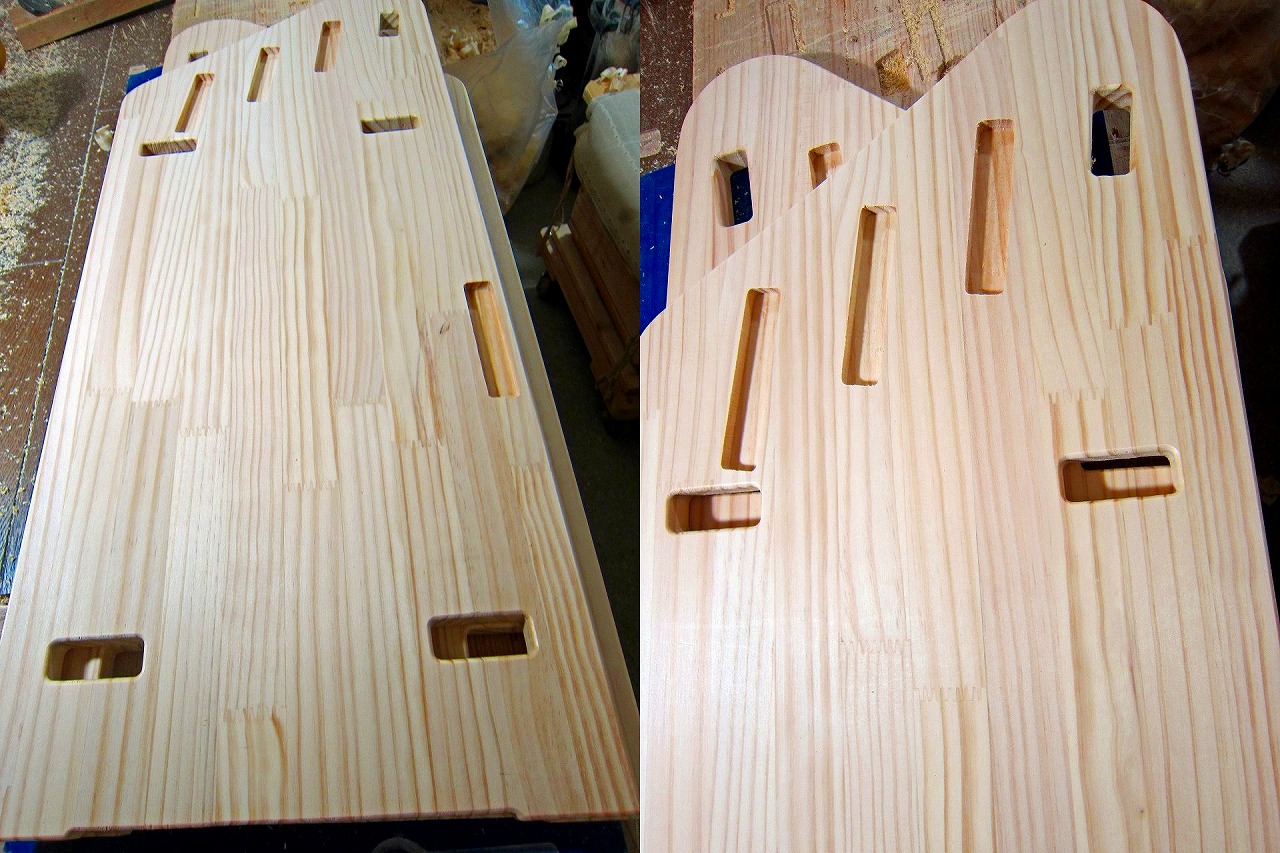

材料はラジアタパイン集成材18mmを使い、ひな壇はディスプレイ仕様。下段はコミ栓仕様となります。

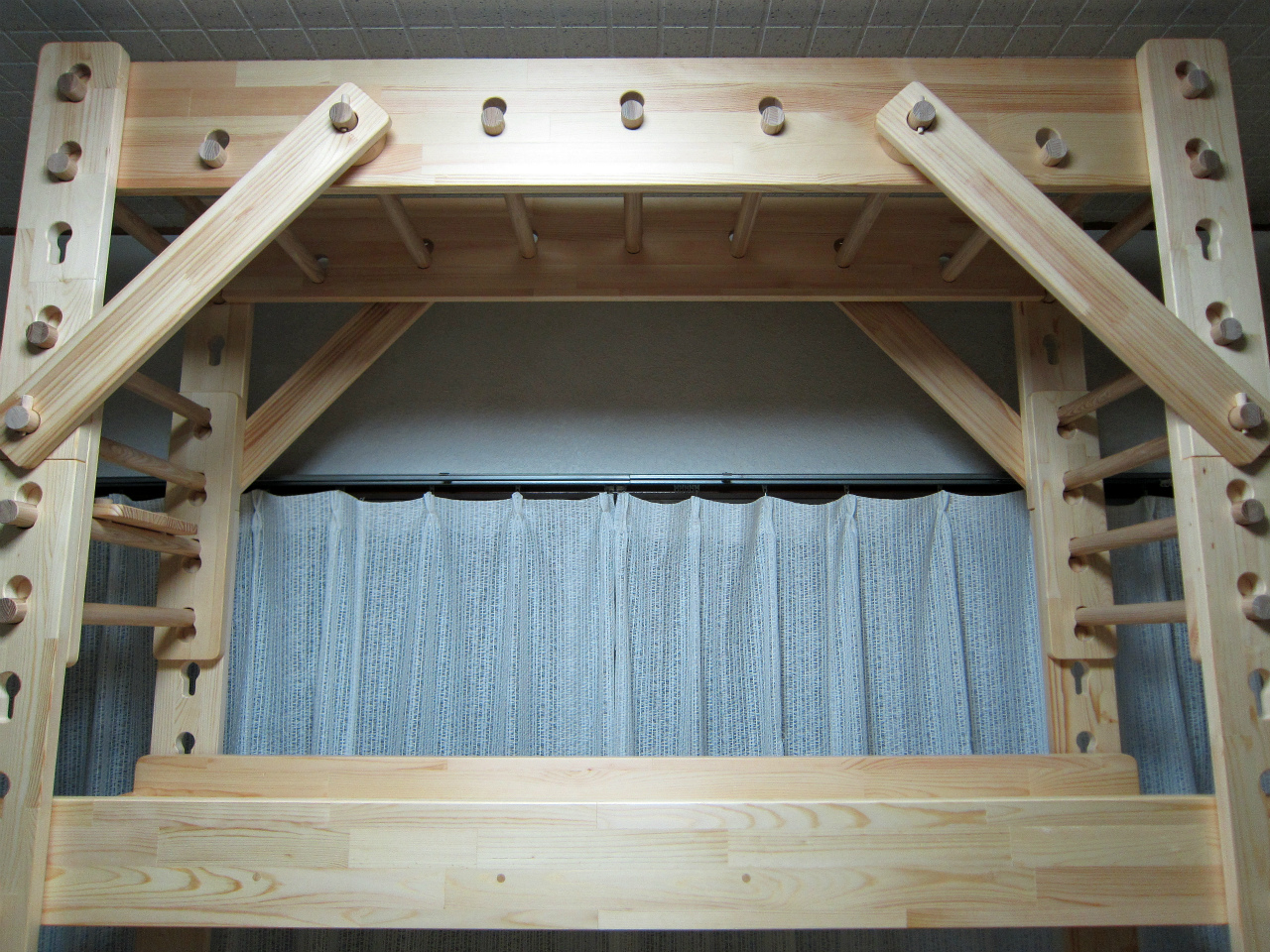

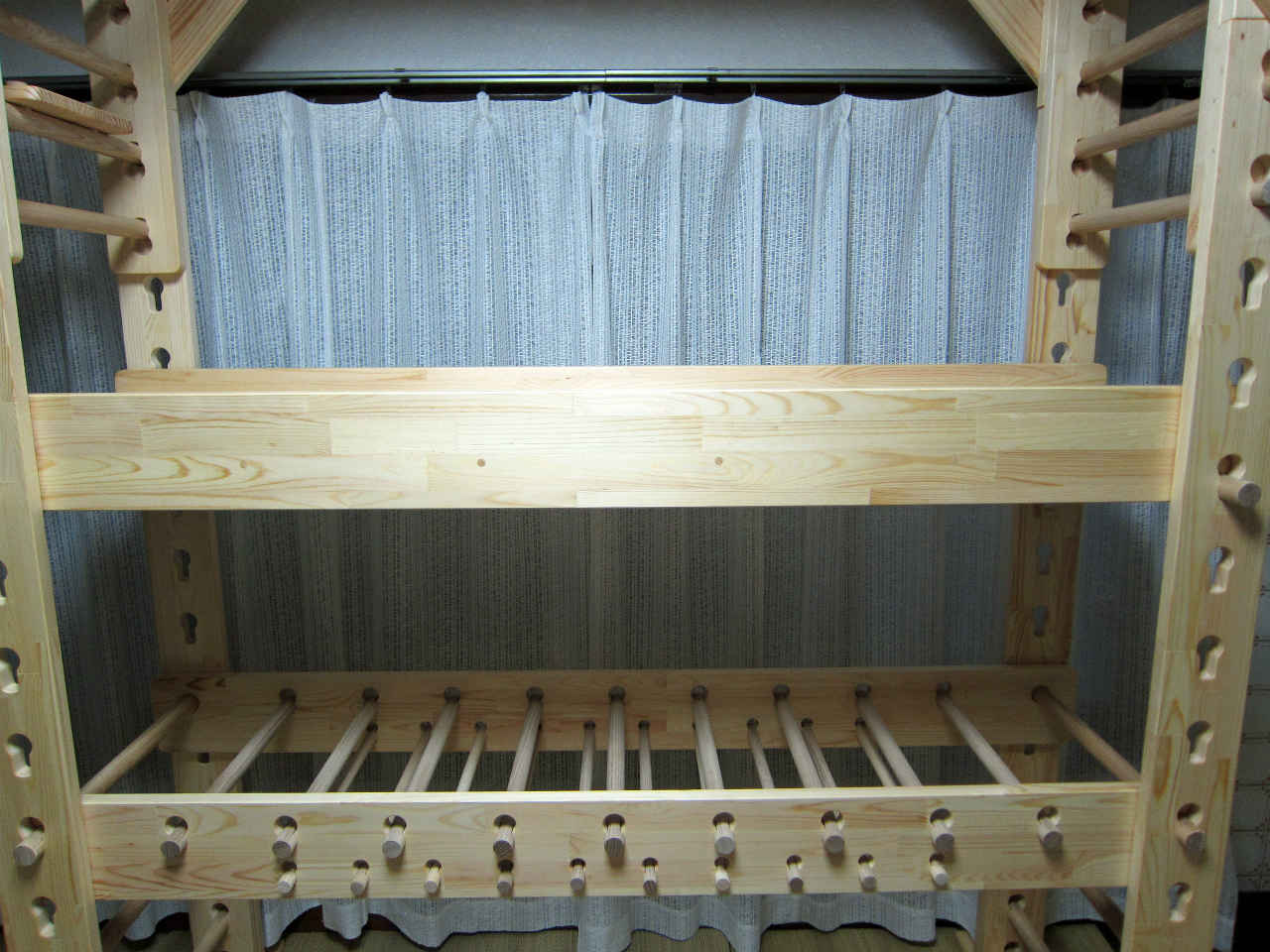

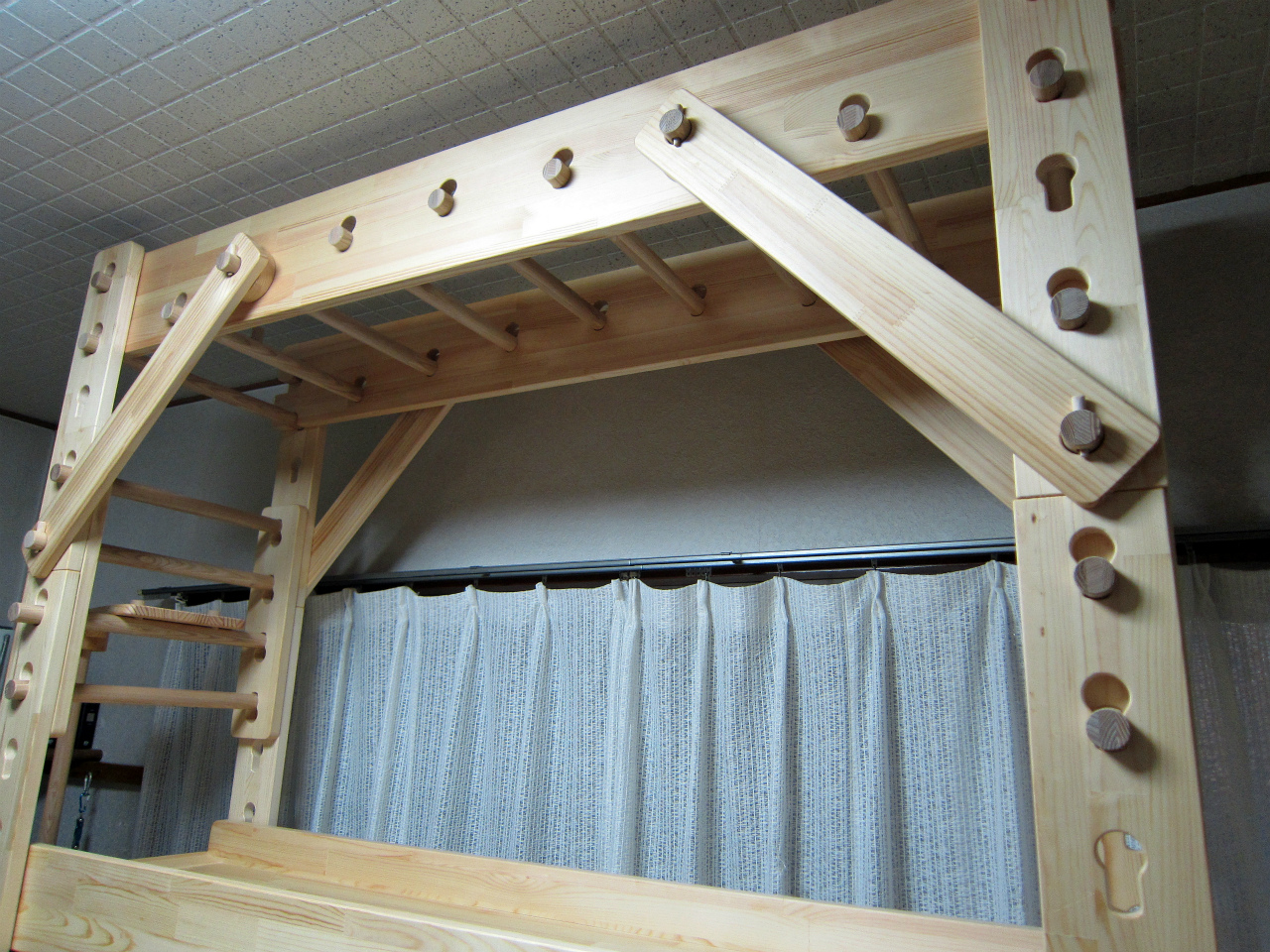

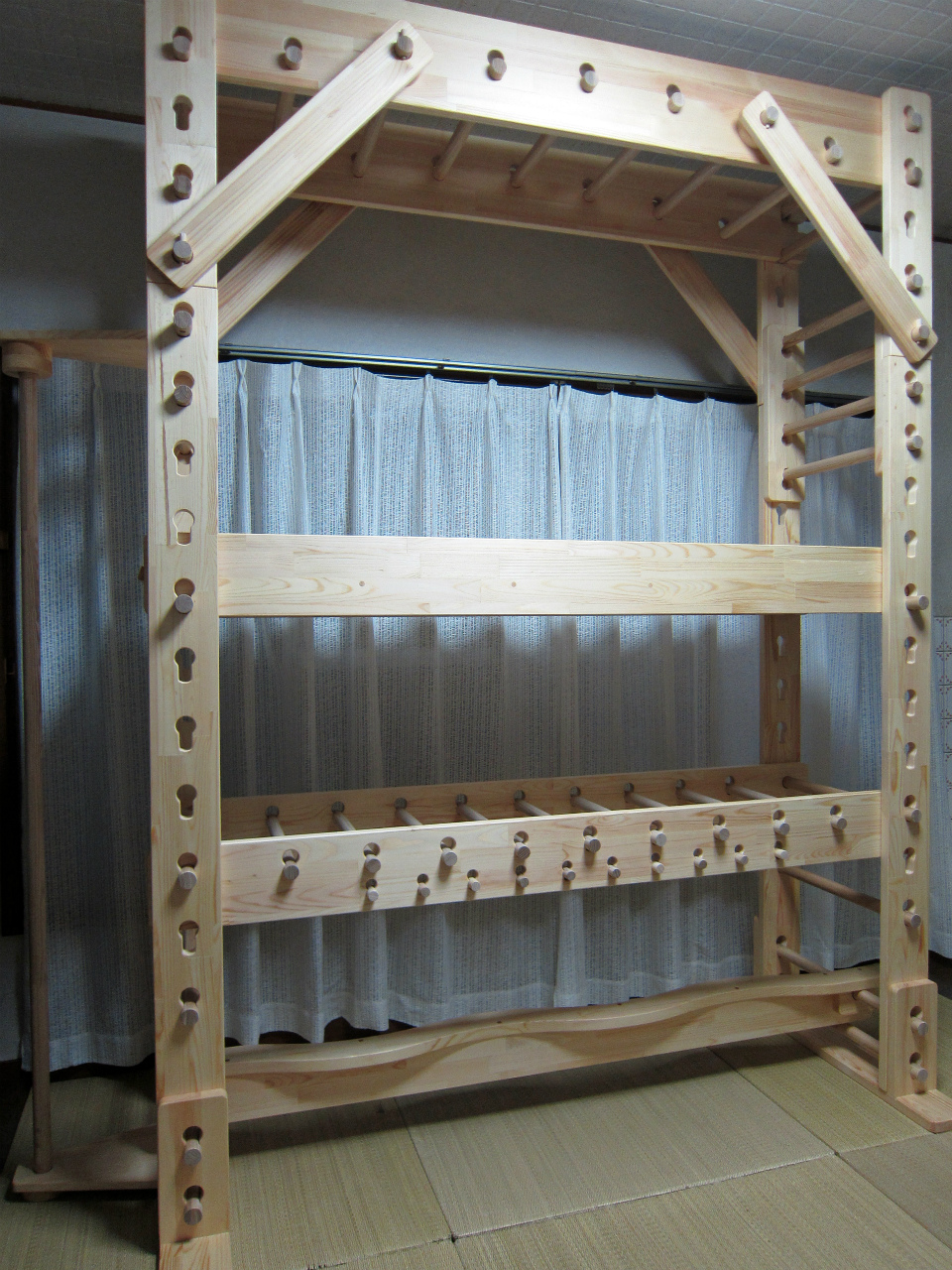

No.1 うんてい写真頂きました♪

東京の女性、A.I様が先日お送りしたうんていの写真を送って下さいました。
ありがとうございました。

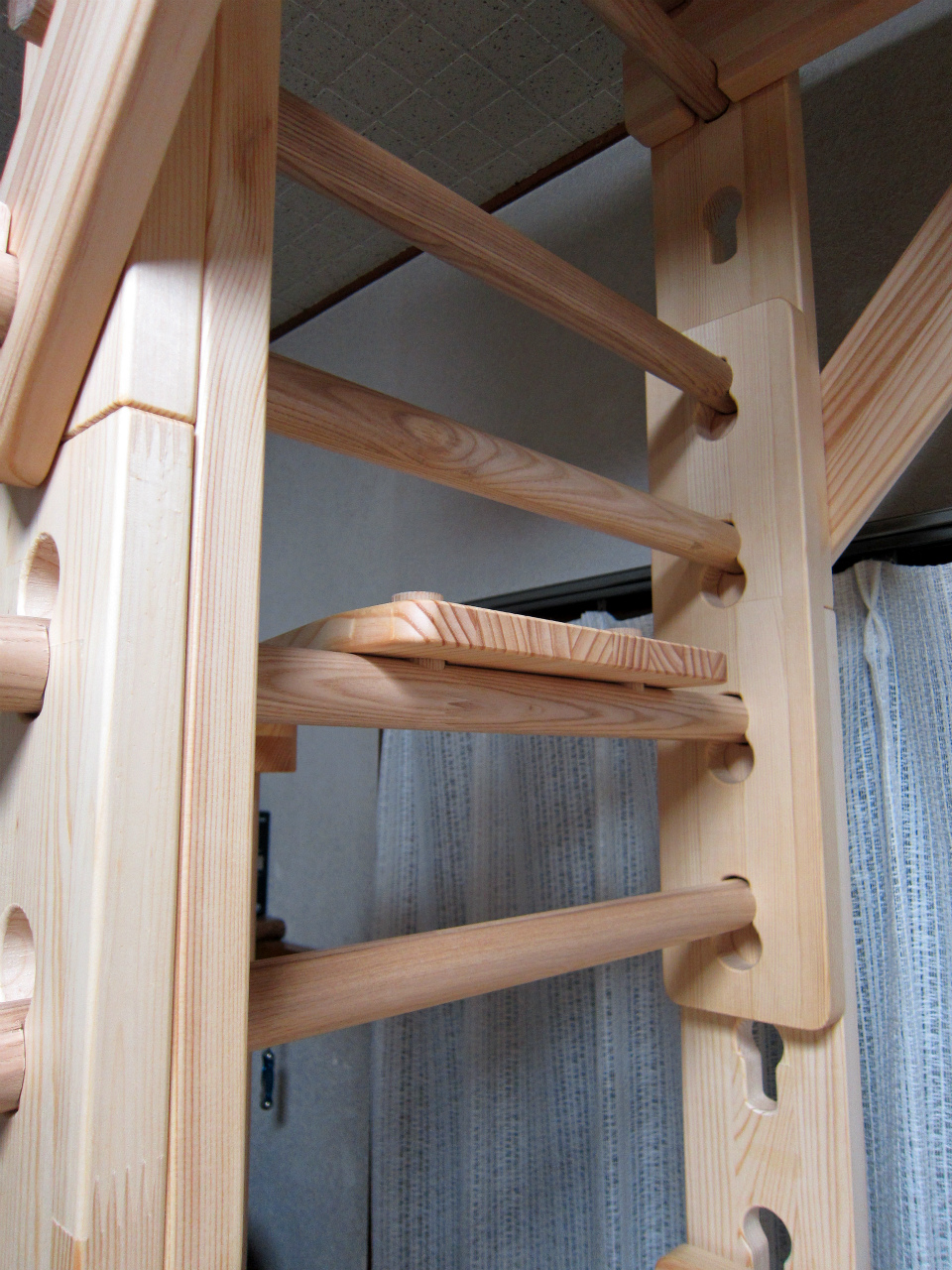

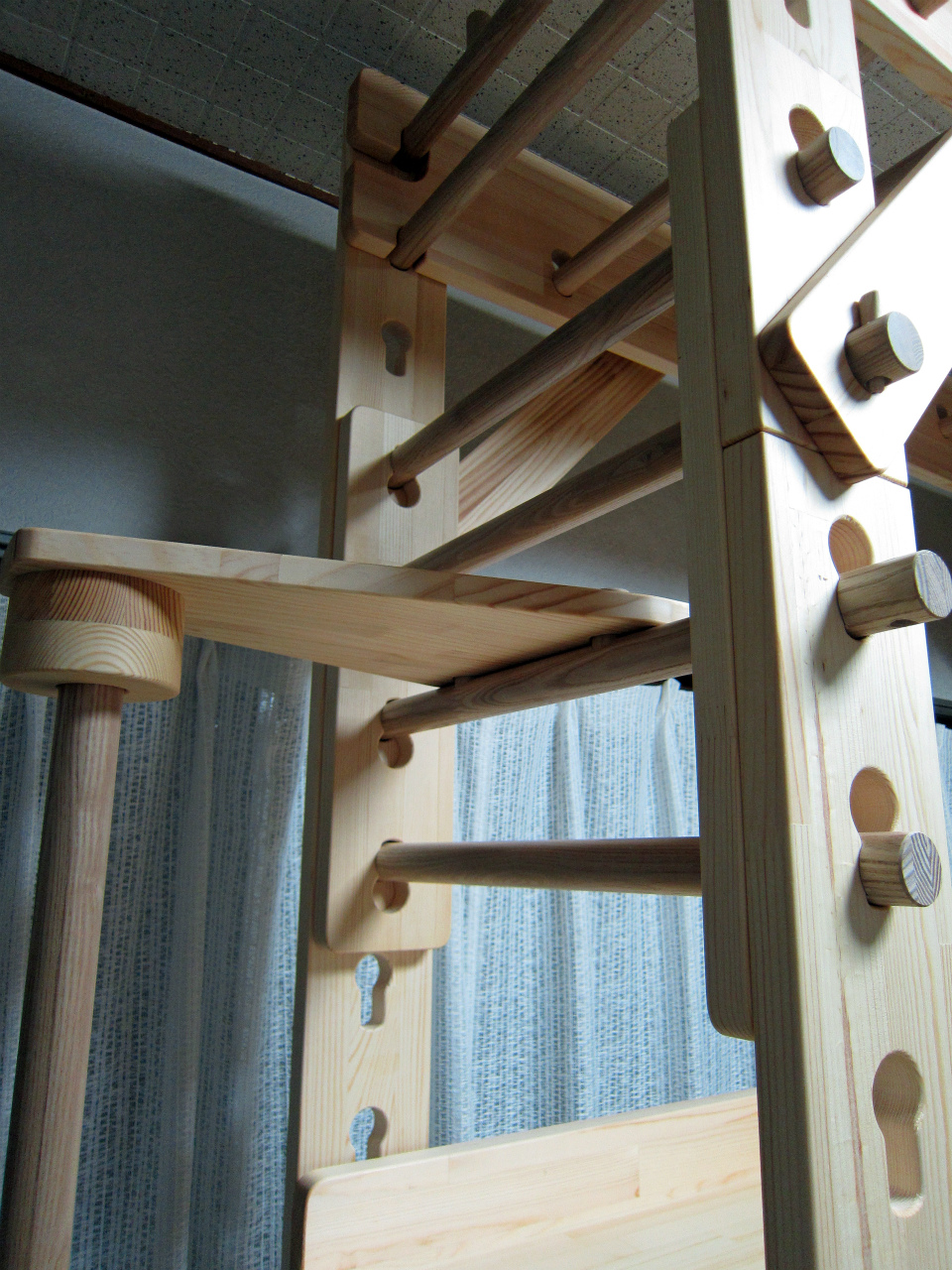

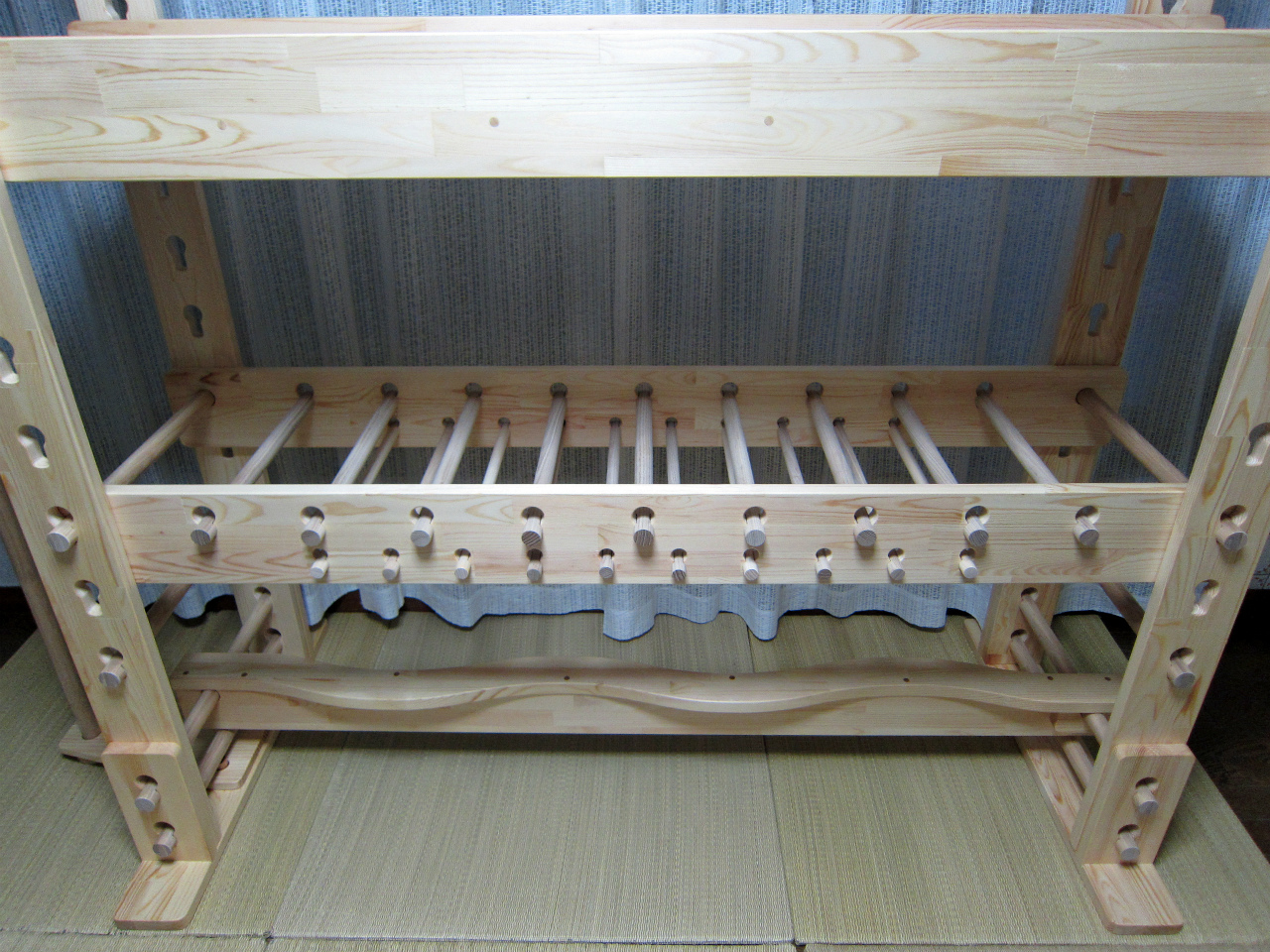

一歳半の男の子だと幼児用握り棒の高さはこれ位になるんですね。

延長柱以外のフルオプションですが、残念ながら滑り台は右上のような状態で届きました。
うんていでは初めての運送事故です。再製作となります。

プチうんてい製作

久しぶりのプチ加工です。
クネクネ平均台以外のオプションフル装備は初めての注文。
プチ用のぼり棒も初めての製作となります。
予定通り捗らず、完成は明日に。

オープンシェルフ60サイズの製作

こちらは廃盤となります。

初のフルセット♪

※こちらのモデルは廃盤となっています。

今更ながら・・うんてい君開発秘話。

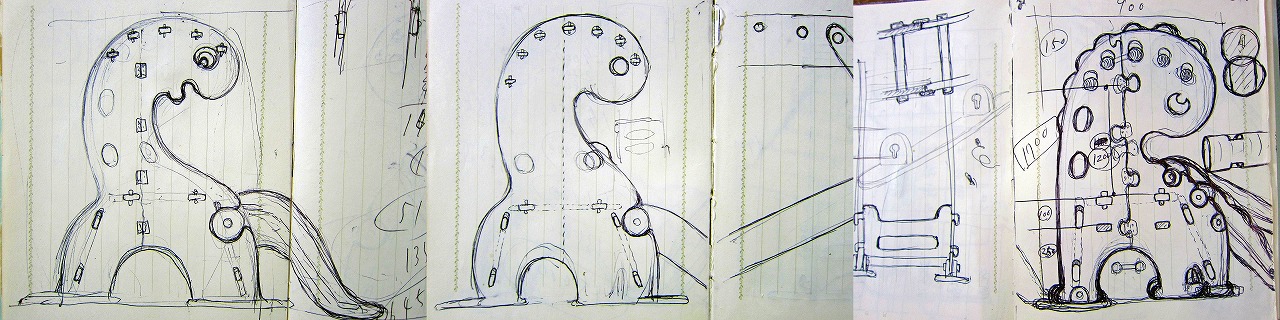

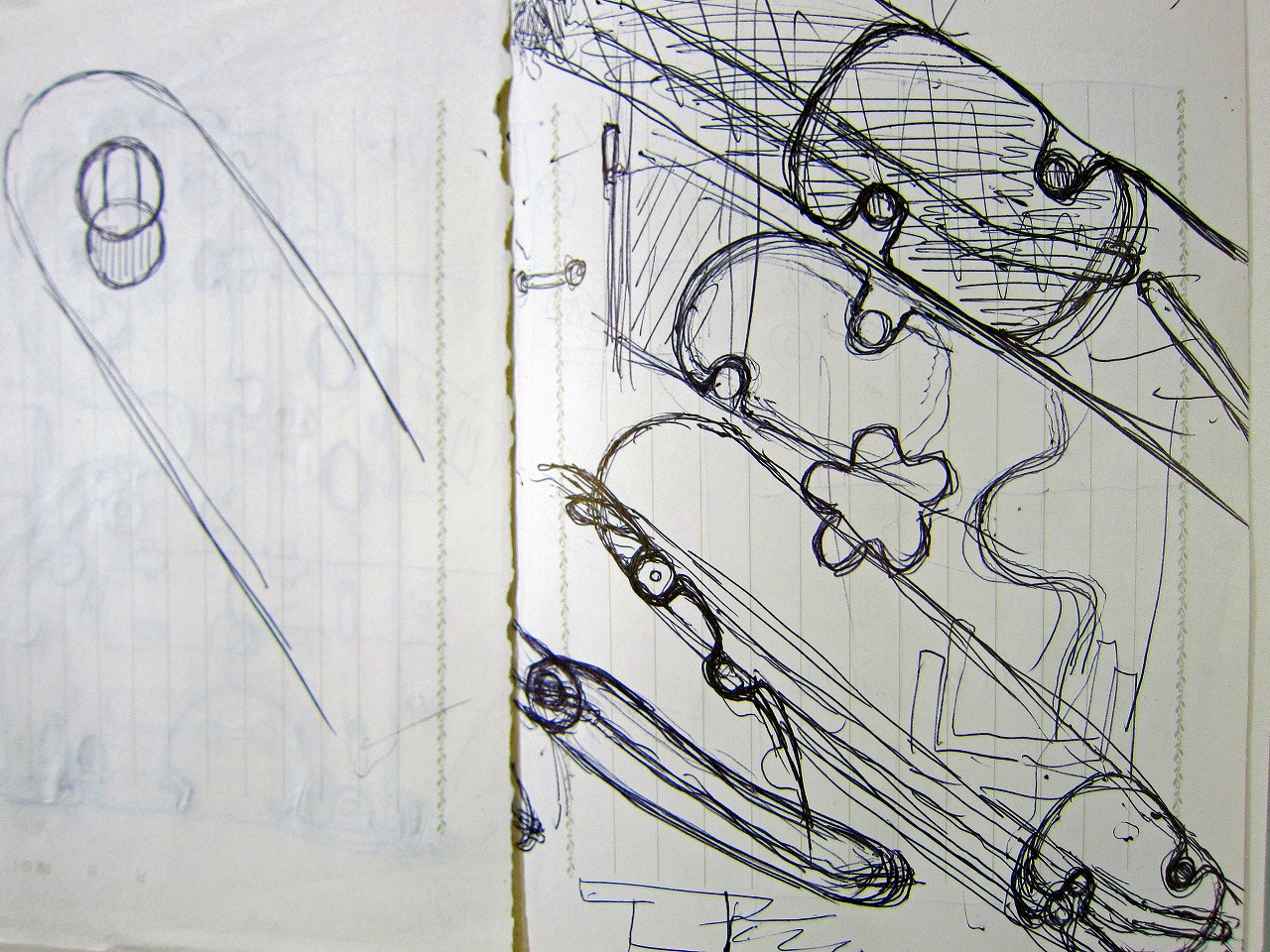

人気薄のうんてい君ですが、懐かしい発案時の図面をアップしました。左上が最初のイラスト。恥ずかしいほどの出来の悪さ。何を作りたいのかサッパリ解りません。ほんの少し進化して中上。まだまだ絵に迷いがあり消化不良状態。そして右上が最終図面。
これで一気に完成形へと近づきます。しかし、この時点では上げ床部分がコミ栓タイプとなっていて、過去から脱却出来ていません。そして完成品は現行雲悌の原型となるキーロックタイプ（イマイチ響きがよくない）で統一されることになります。うんてい君は初期室内雲悌（コミ栓タイプ）とは違い、無条件に自分の作りたい物を作りたい様に作った最初の作品といえます。下は、うんてい君の要ともなるスペシャル滑り台の連結部分の図面。子供の落書きレベルです。

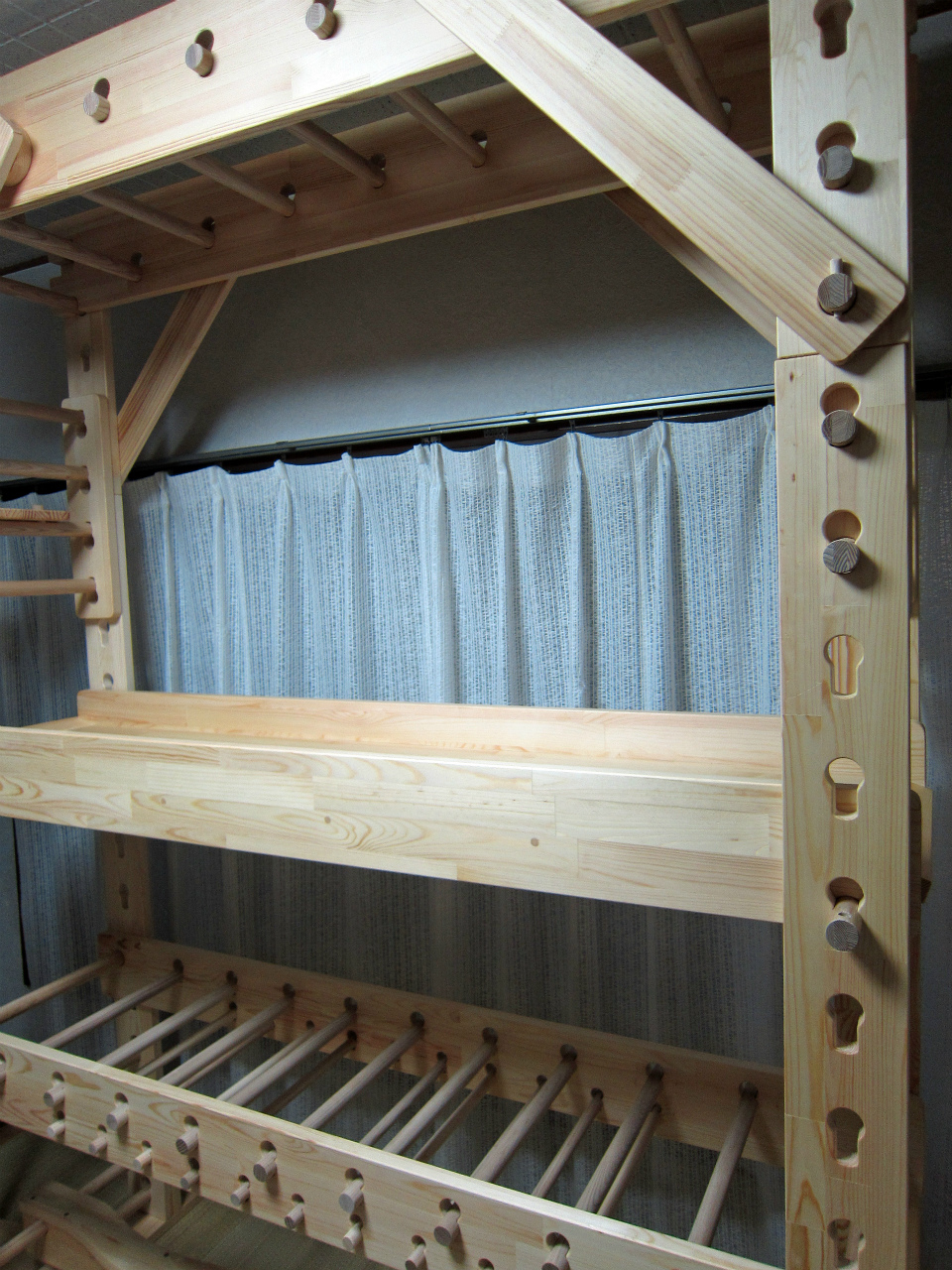

今想うと、こんな手間の掛かるものをよく作ったものだと呆れるし感心するし・・。現在二階の六畳間に常時設置された延長滑り台付きSPうんてい君は孫の超お気に入りとなっています。ちなみに、うんてい君のモデルとなったのは毎朝サイクリングに行っていた公園の遊具です。無機質な躯体が恐竜に見えたのでした。

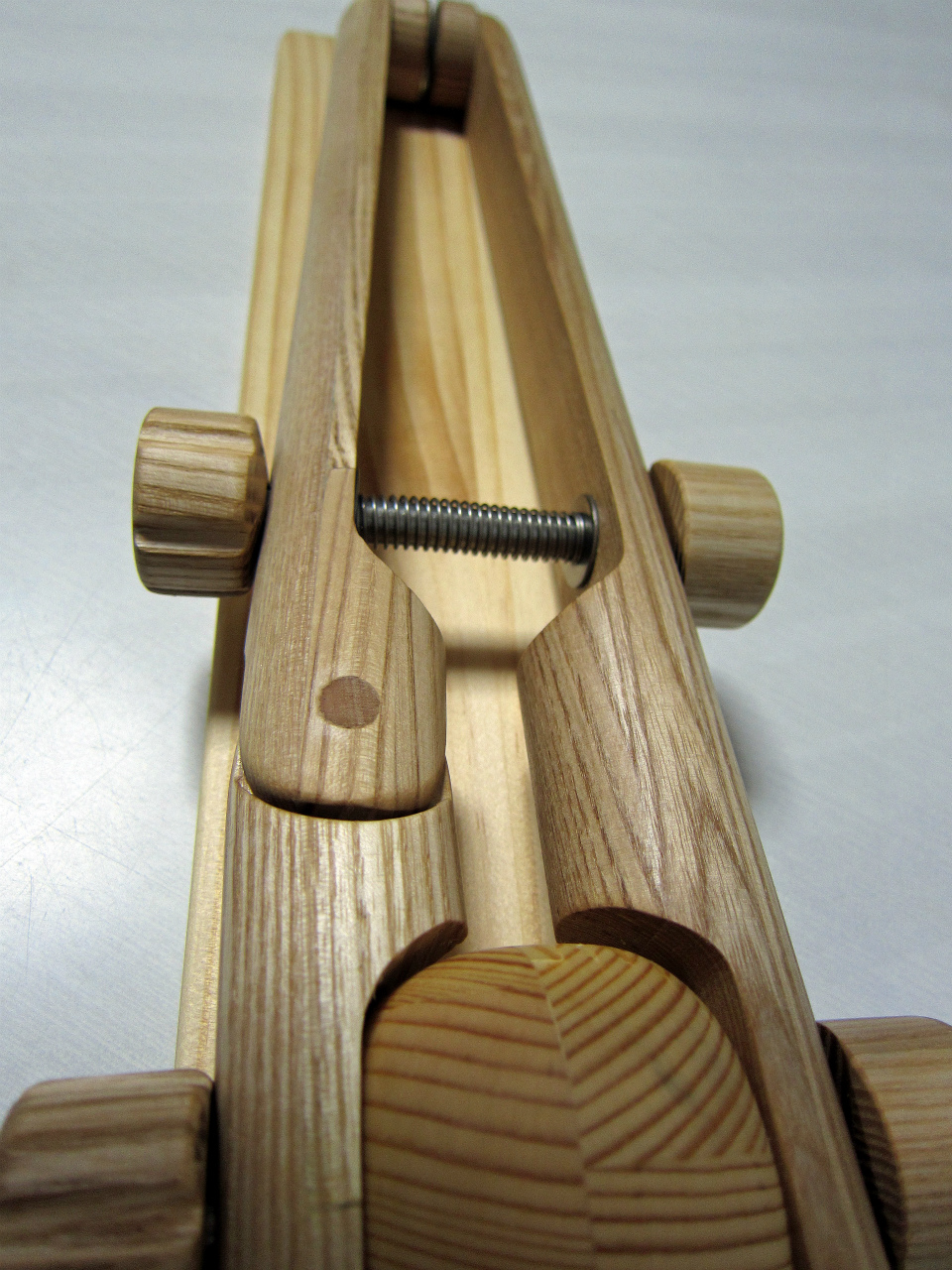

レーシングポニー アーム加工

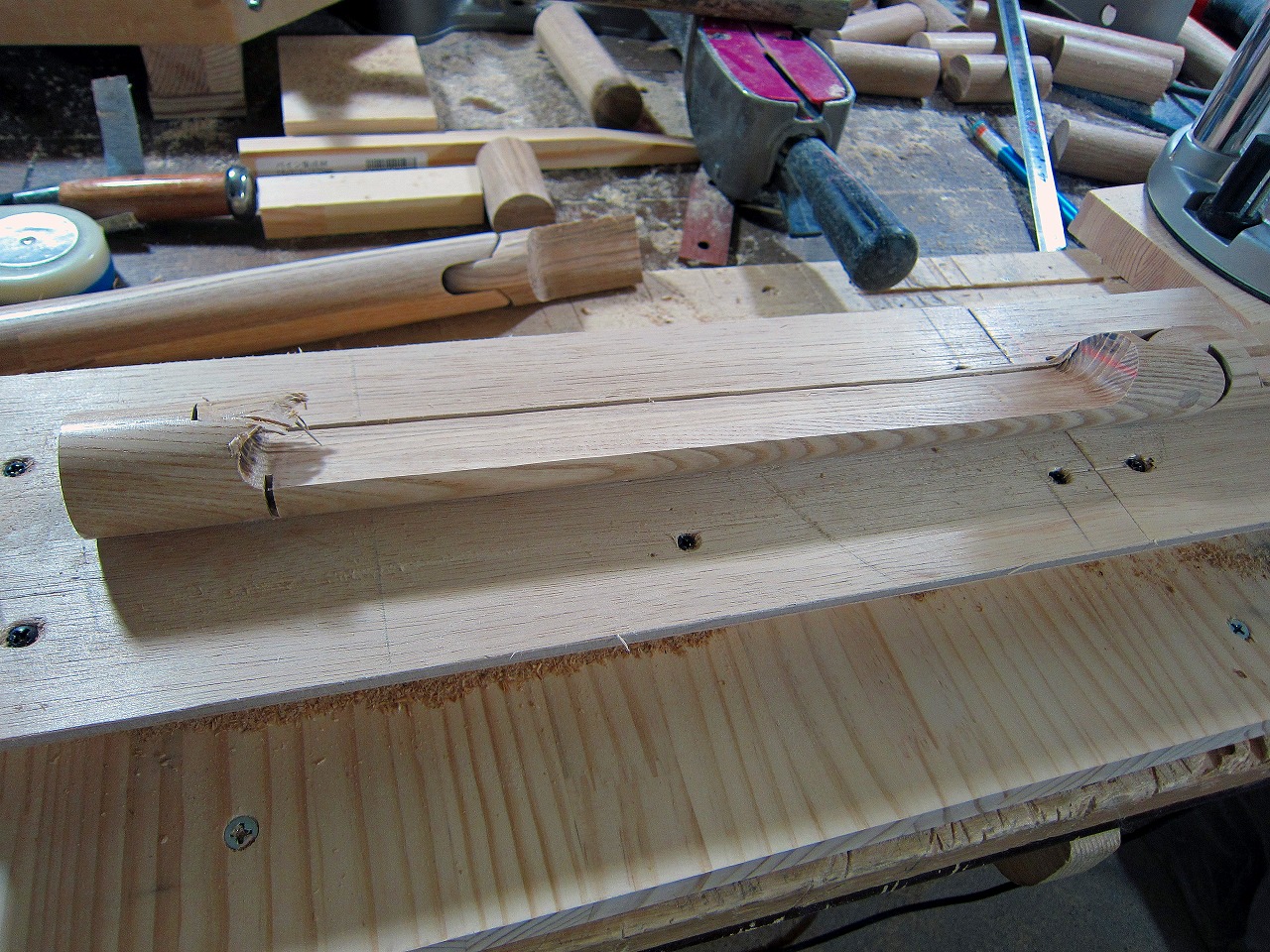

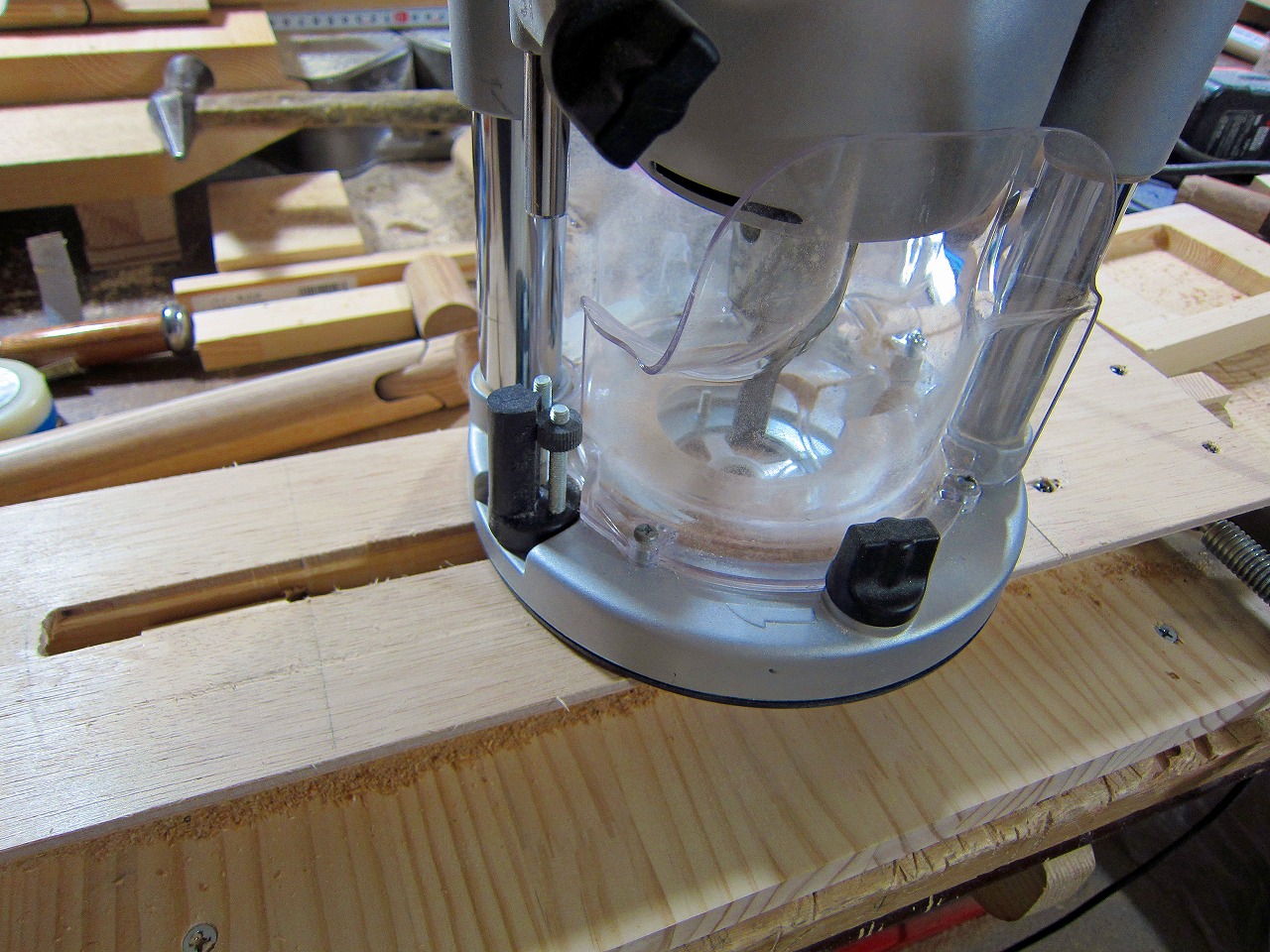

テンプレートを使ってレーシングポニーのアーム加工です。
12mmビットを装着したハイパワールーターでアームを抉り取ります。
変則的な加工法で危険度最高潮♪♪

フリーBOX付きマガジンラックの製作

こちらは廃盤となります。

♪キントト（金魚）♪

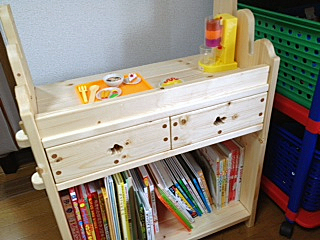

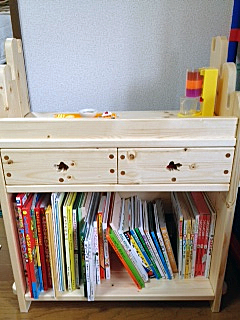

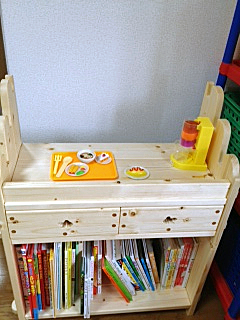

琉金くり貫き絵本棚を購入して頂きましたM.N様が画像を送って下さいました。
ディスプレイ仕様ですが、ひな壇の背板は一枚もなく、完璧フルオープン状態です・・。BOXは玩具箱のようです。
子供は自由です。楽しく使っていただけるのが一番嬉しいです。

画像をありがとうございました。
ちなみにキントトとは飼育中の二匹の琉金の呼び名だそうです。

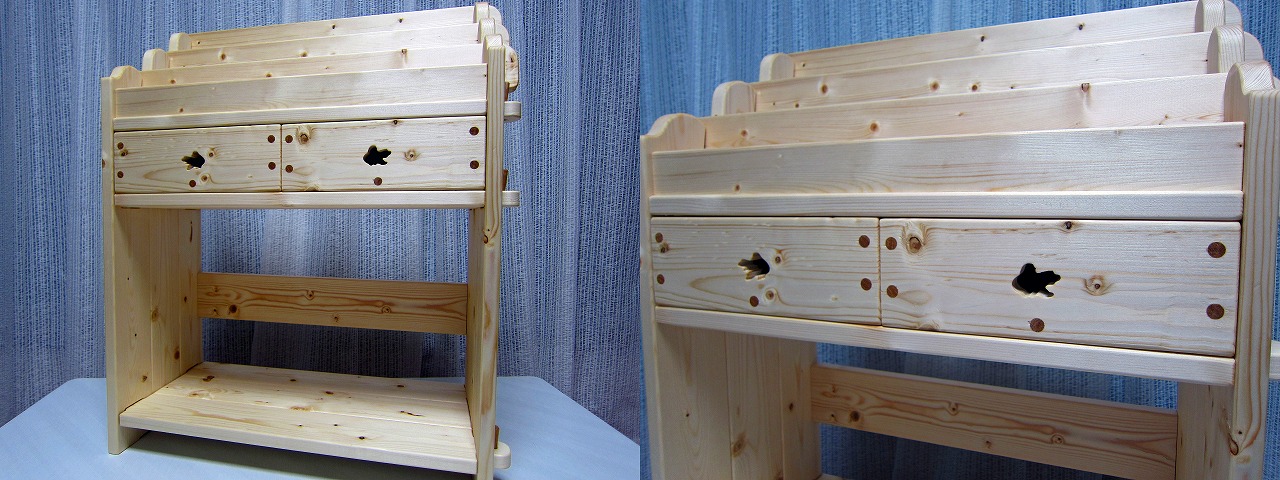

オーダー絵本棚の製作（琉金くり貫き）完成

こちらは廃盤となります。

オーダー絵本棚の製作（琉金くり貫き）

こちらは廃盤となります。

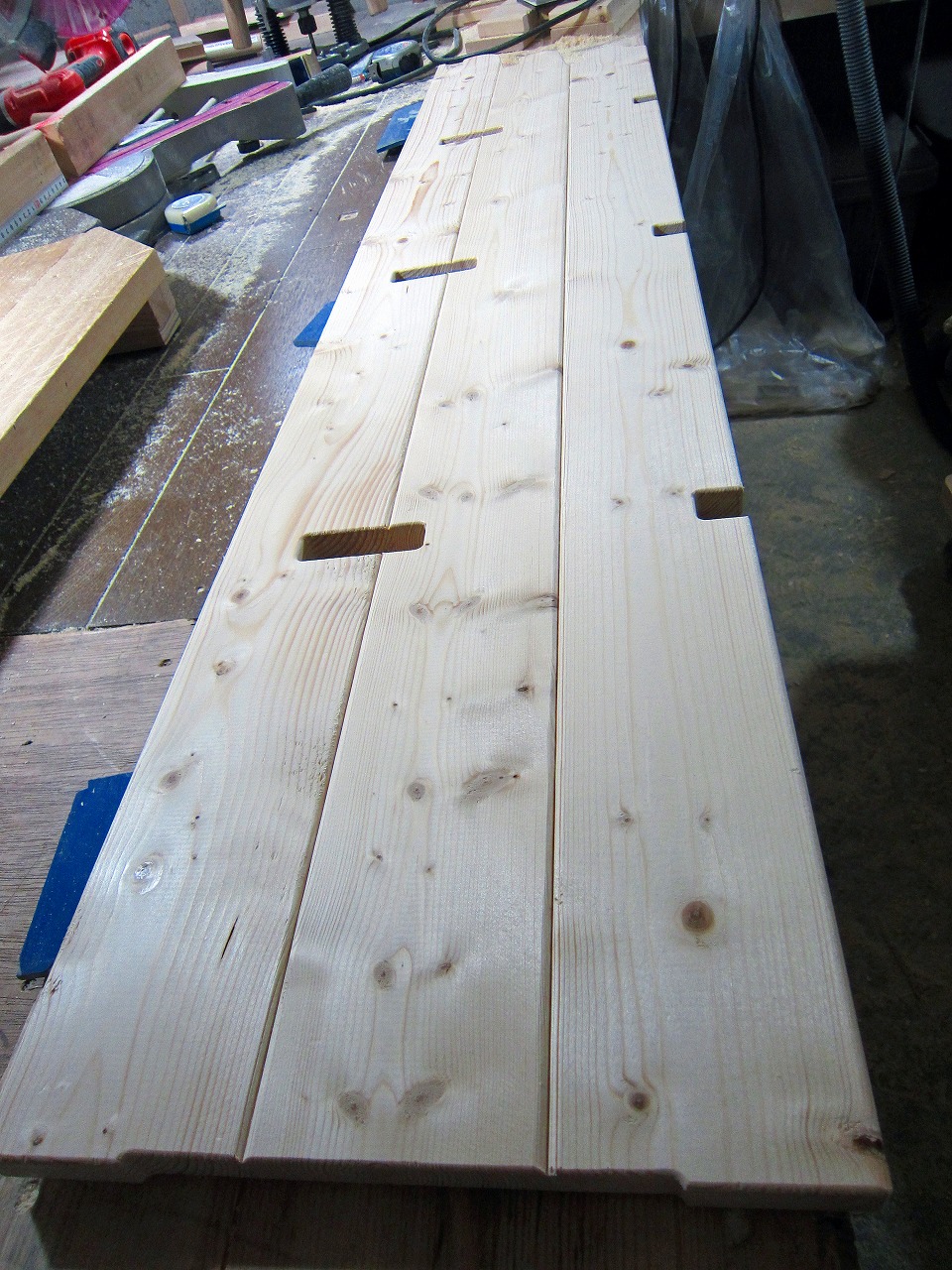

プチうんてい オプション製作

材料仕入れの予定が、生憎本日は朝から雨模様・・。
勿体無いが本格うんてい用の材料をプチ用に・・。

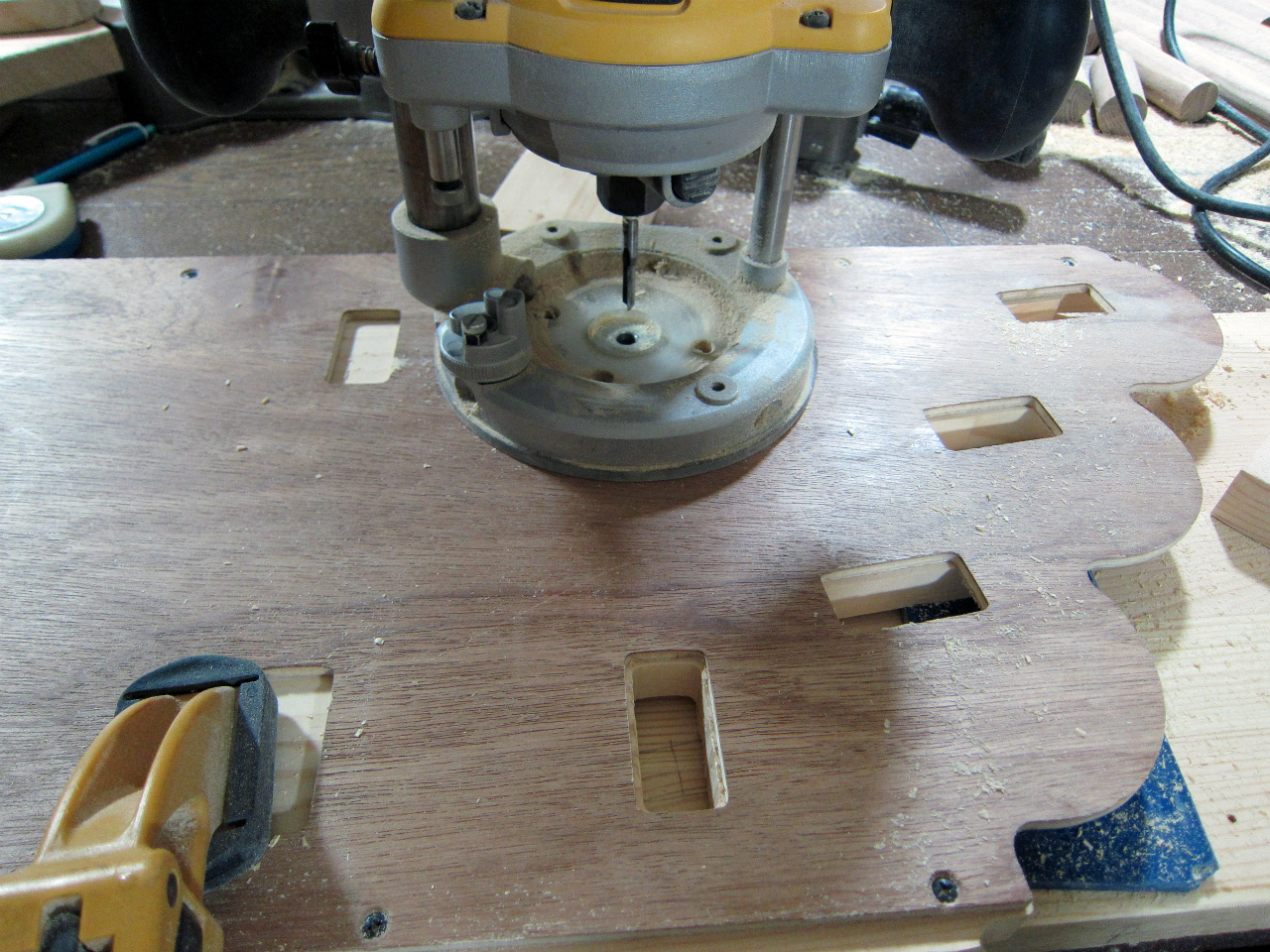

作業の大半がテンプレート切削。

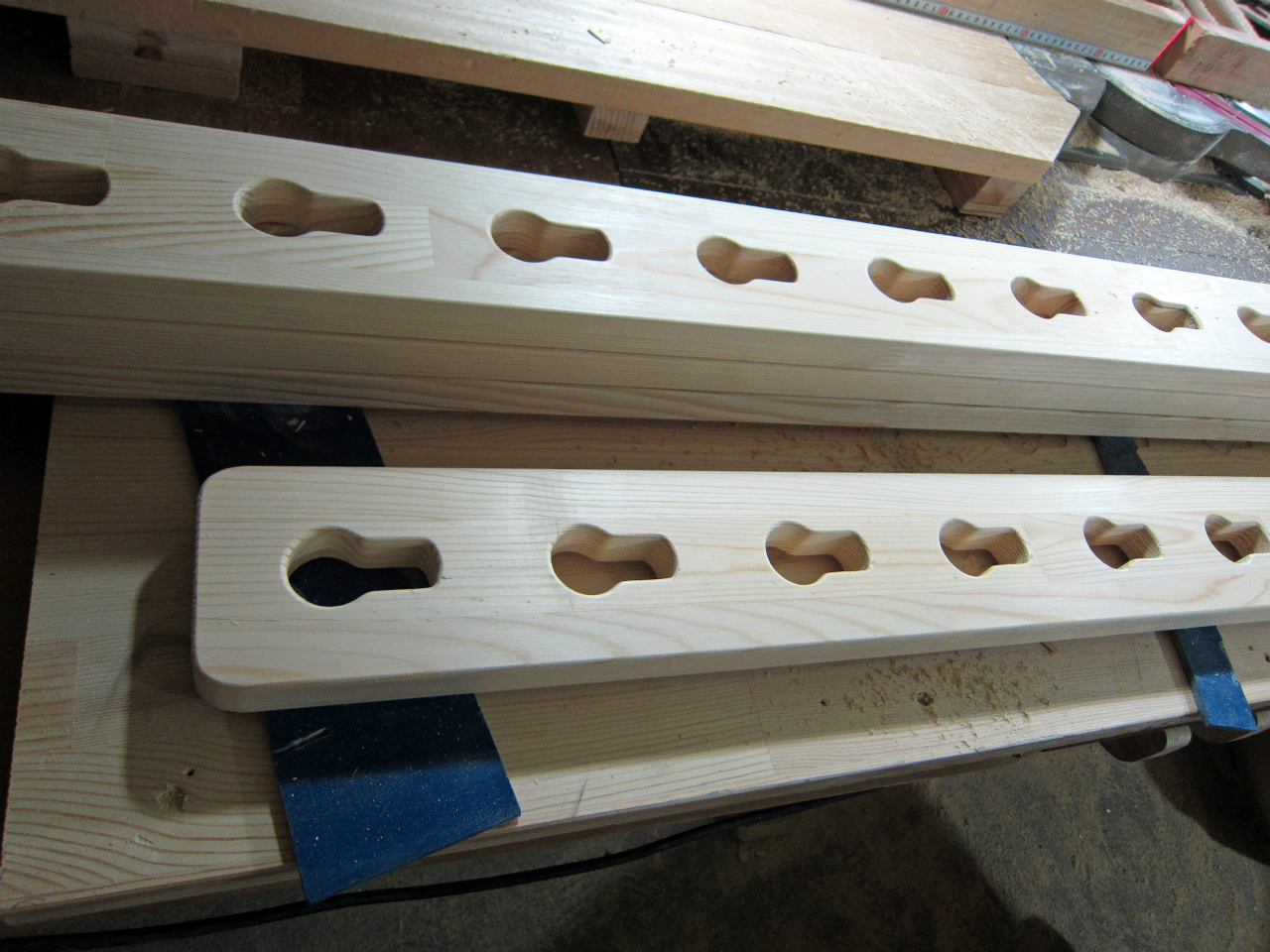

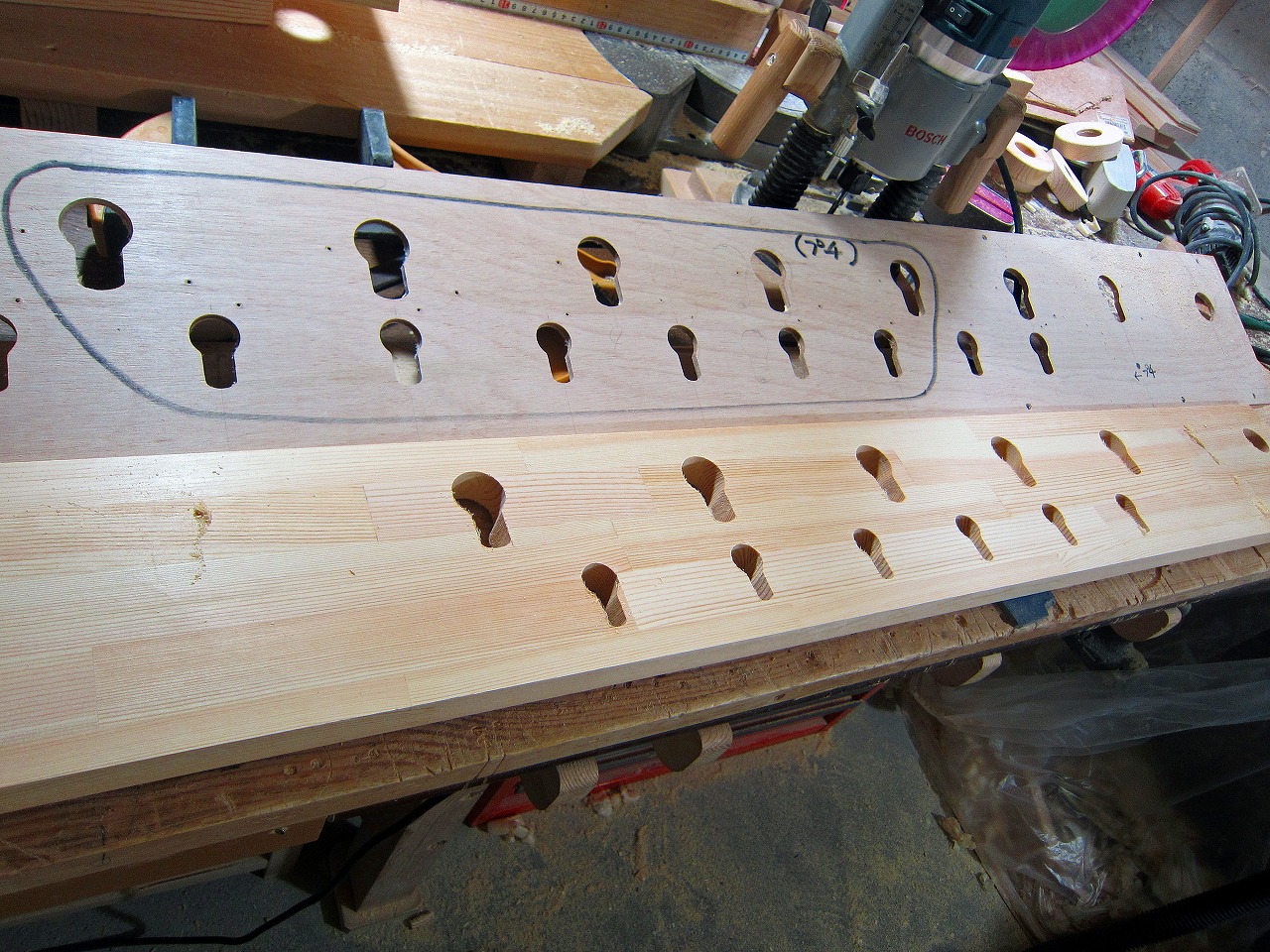

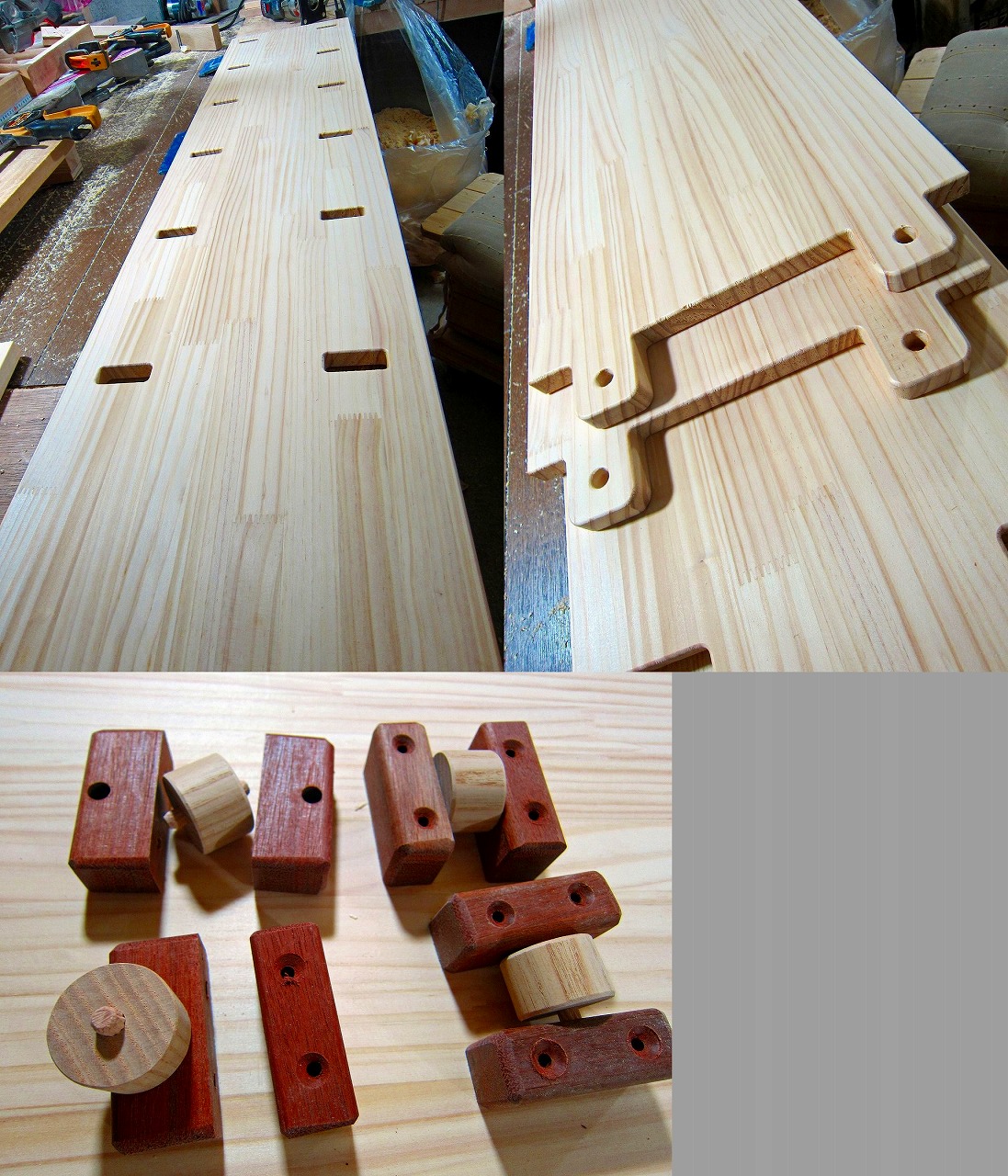

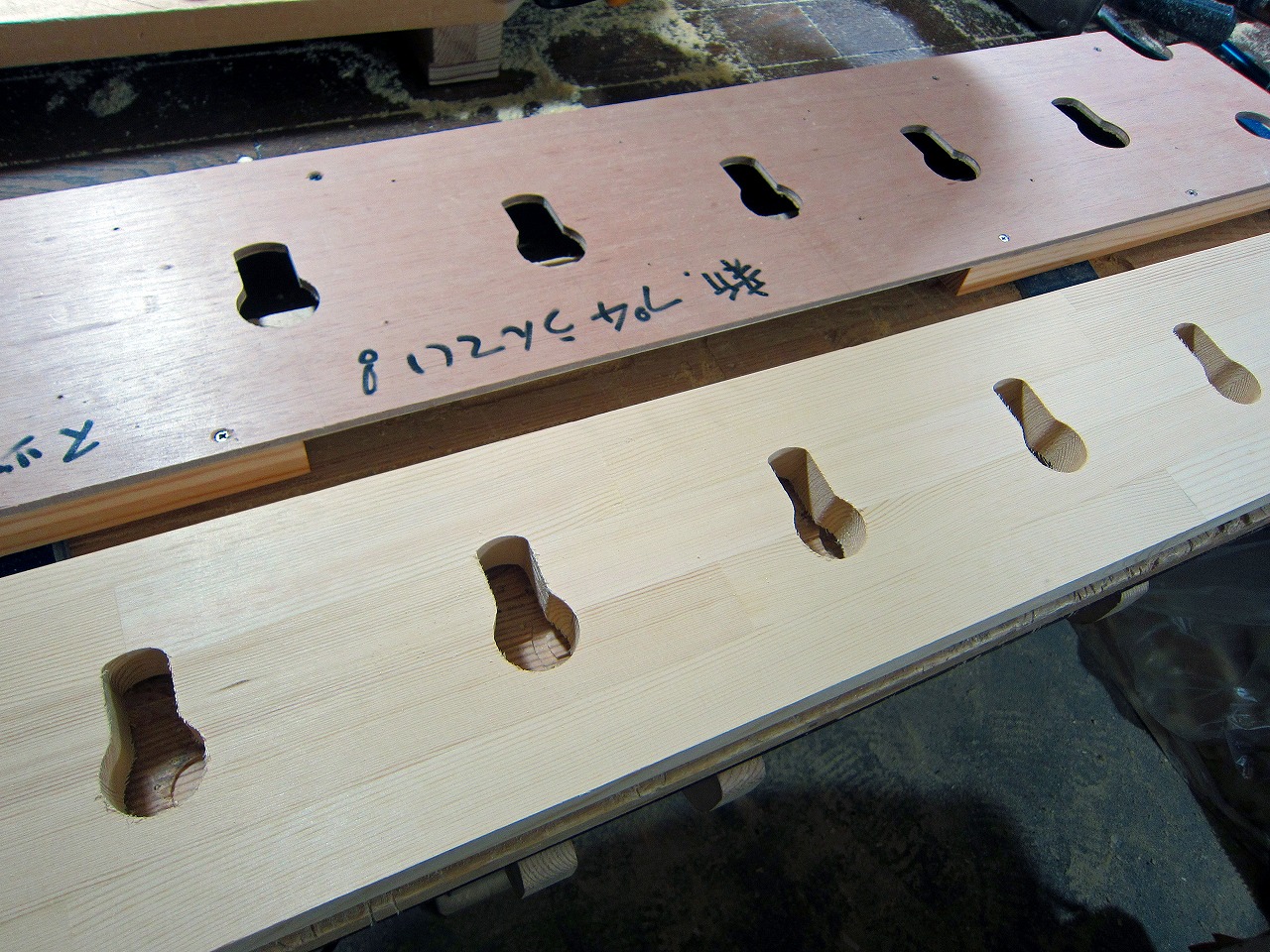

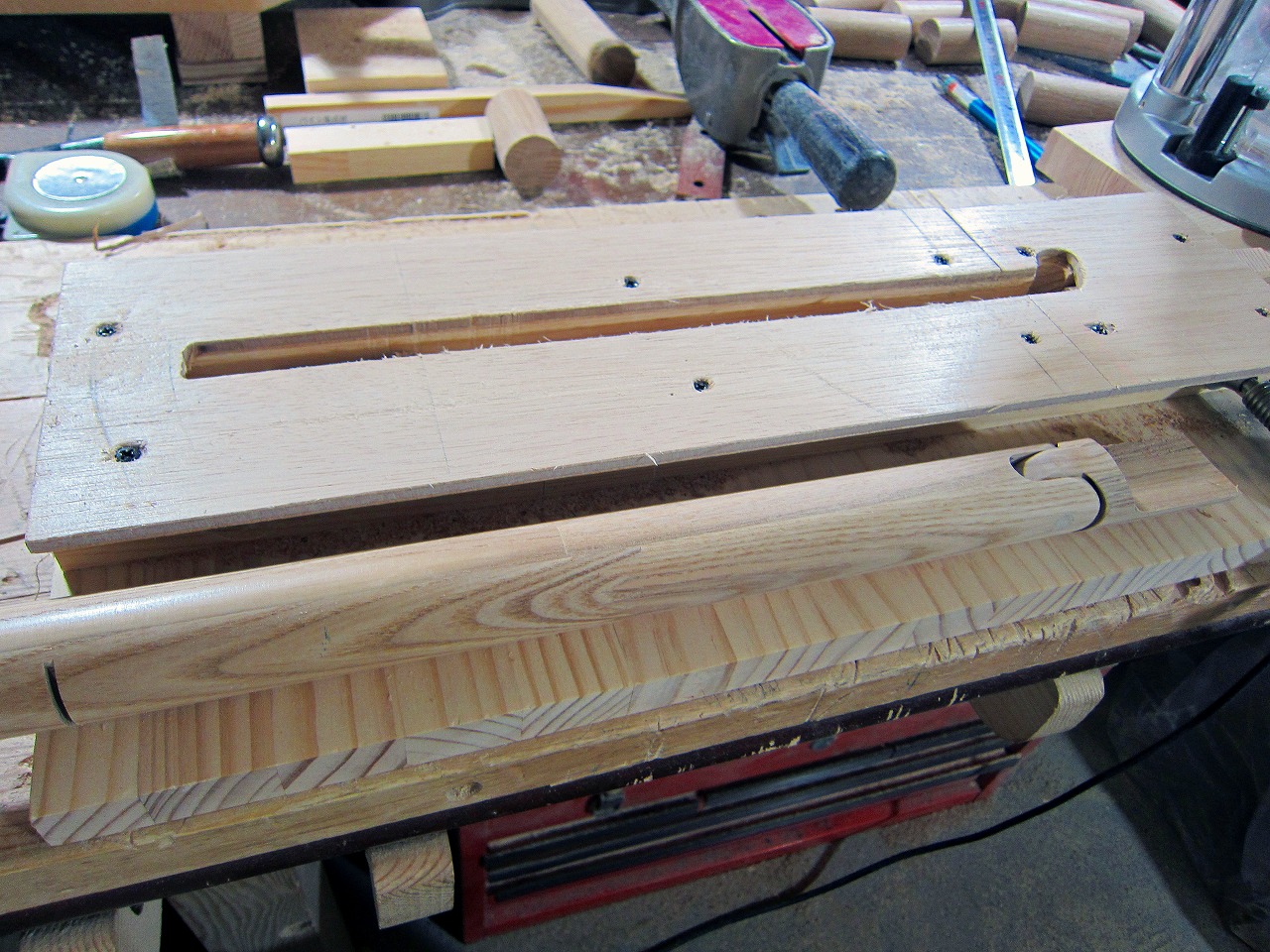

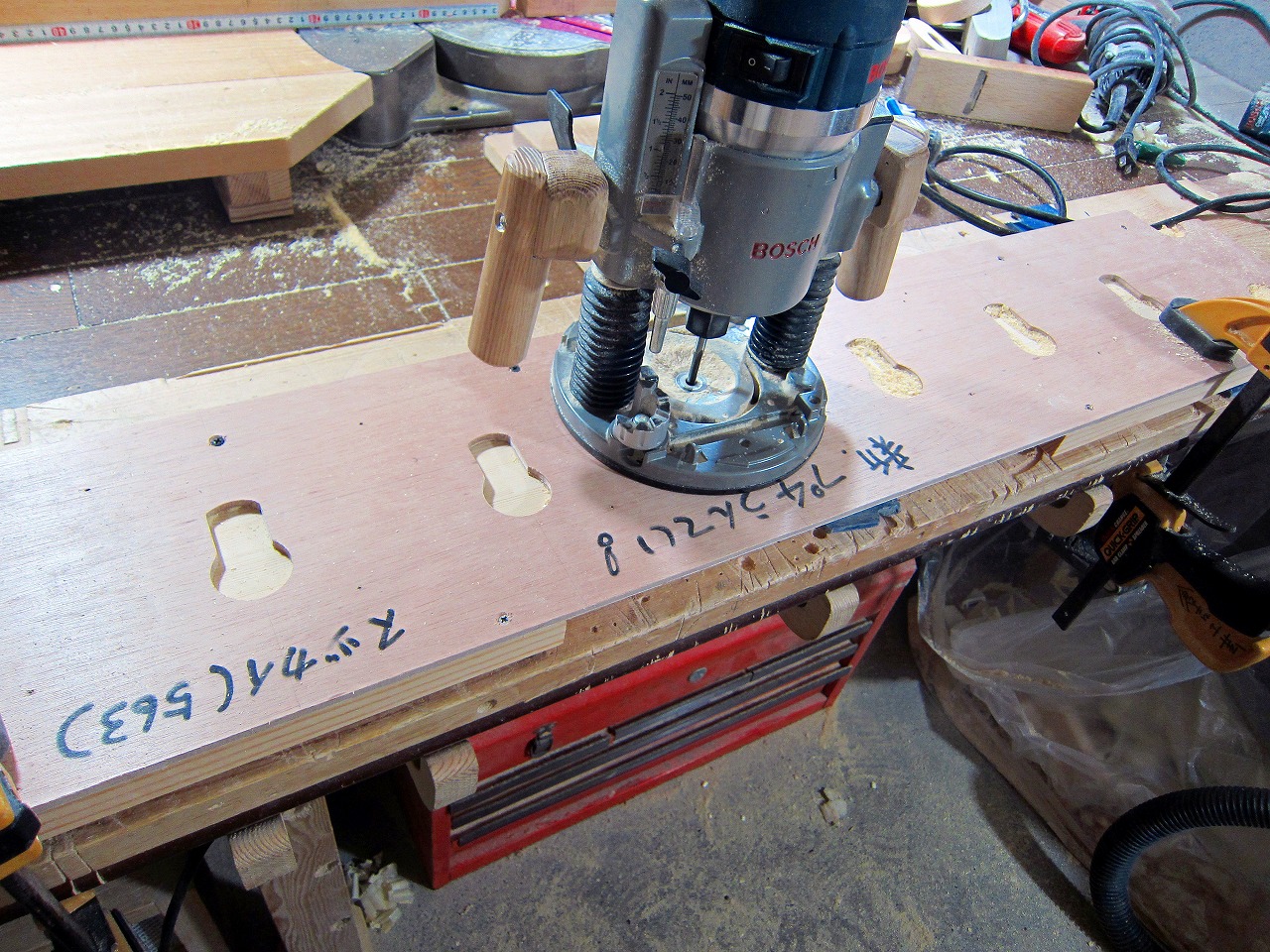

上は握り棒が入る梁の加工。このテンプレートのお陰で0.1mm以下の誤差でキーホールのくり貫きが可能となります。
中は切削完了。R面取り処理で完成です。
下は幼児用握り棒セットの側板加工。本格用共通テンプレートで2種類のキーホールをくり貫きます。最近は製作が追いついていない状態・・。
明日は発送日。気に入ってくれると良いが・・。

大容量抽斗付き本棚の製作（完成）

こちらは廃盤となります。

大容量抽斗付き本棚の製作3

こちらは廃盤となります。

大容量抽斗付き本棚の製作2

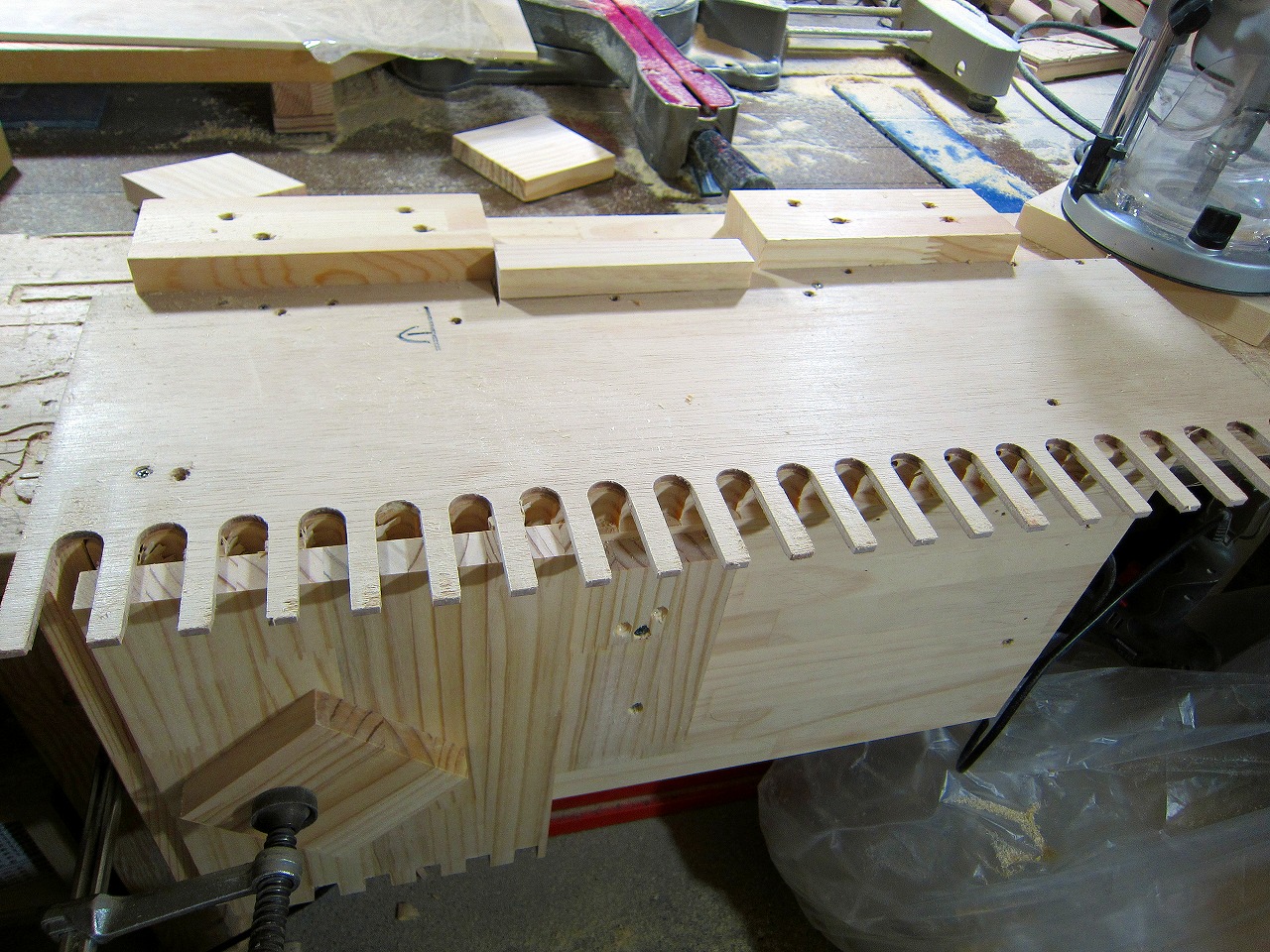

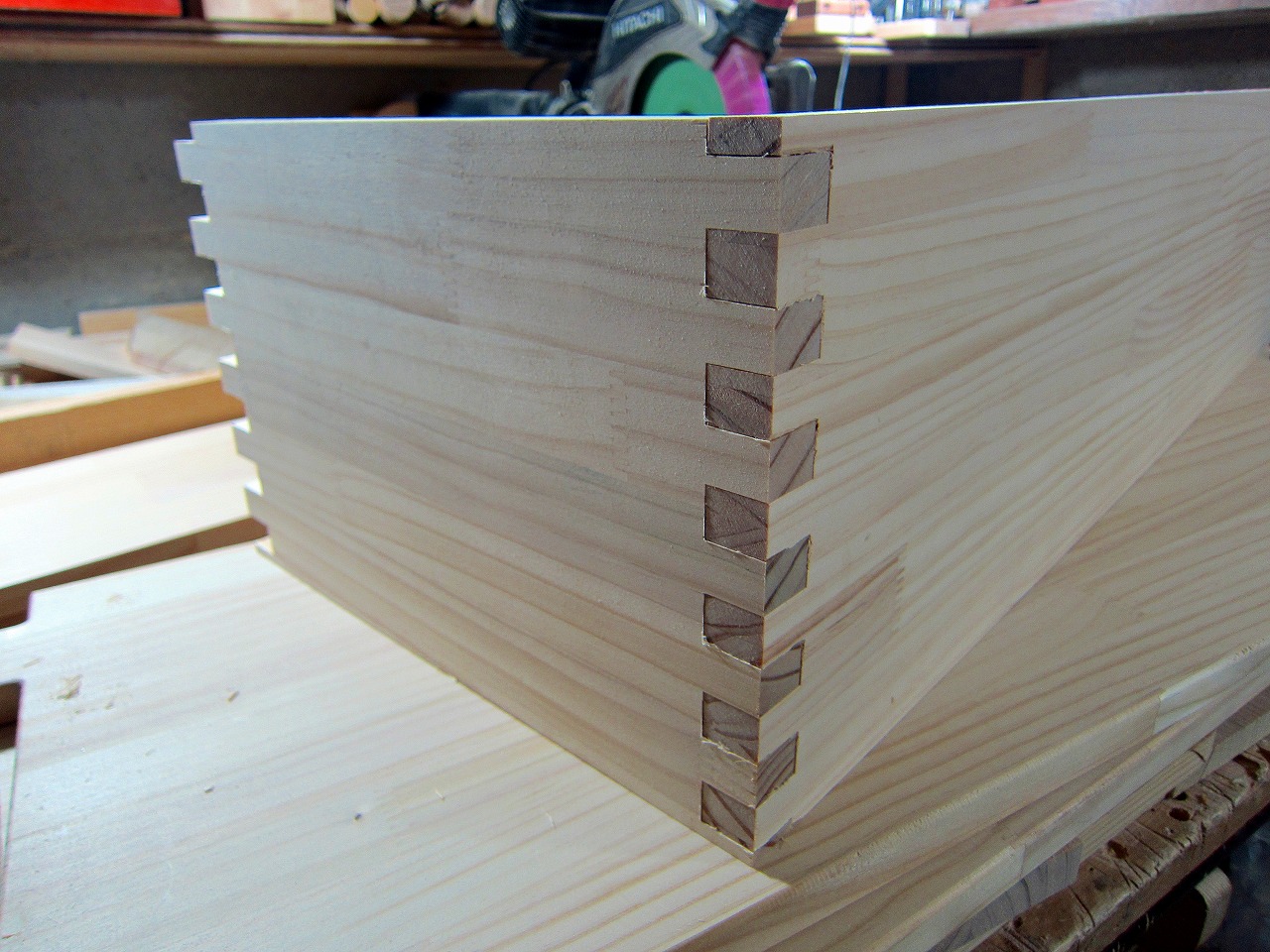

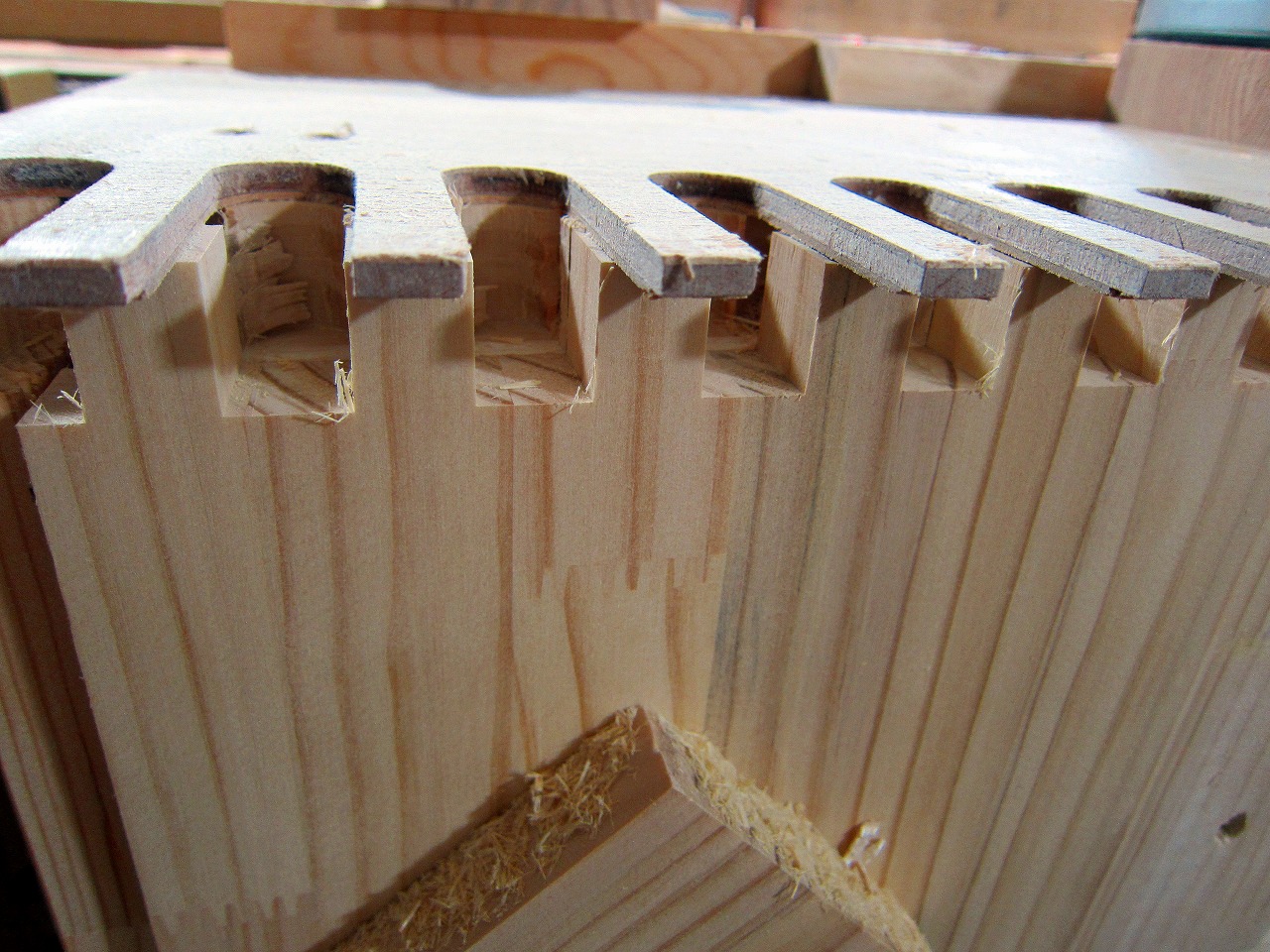

BOX抽斗の蟻組接ぎです。
既製品の精度が心配で冶具を製作。簡単な作りですが、精度はまずまず。長さ600mmまで対応します。

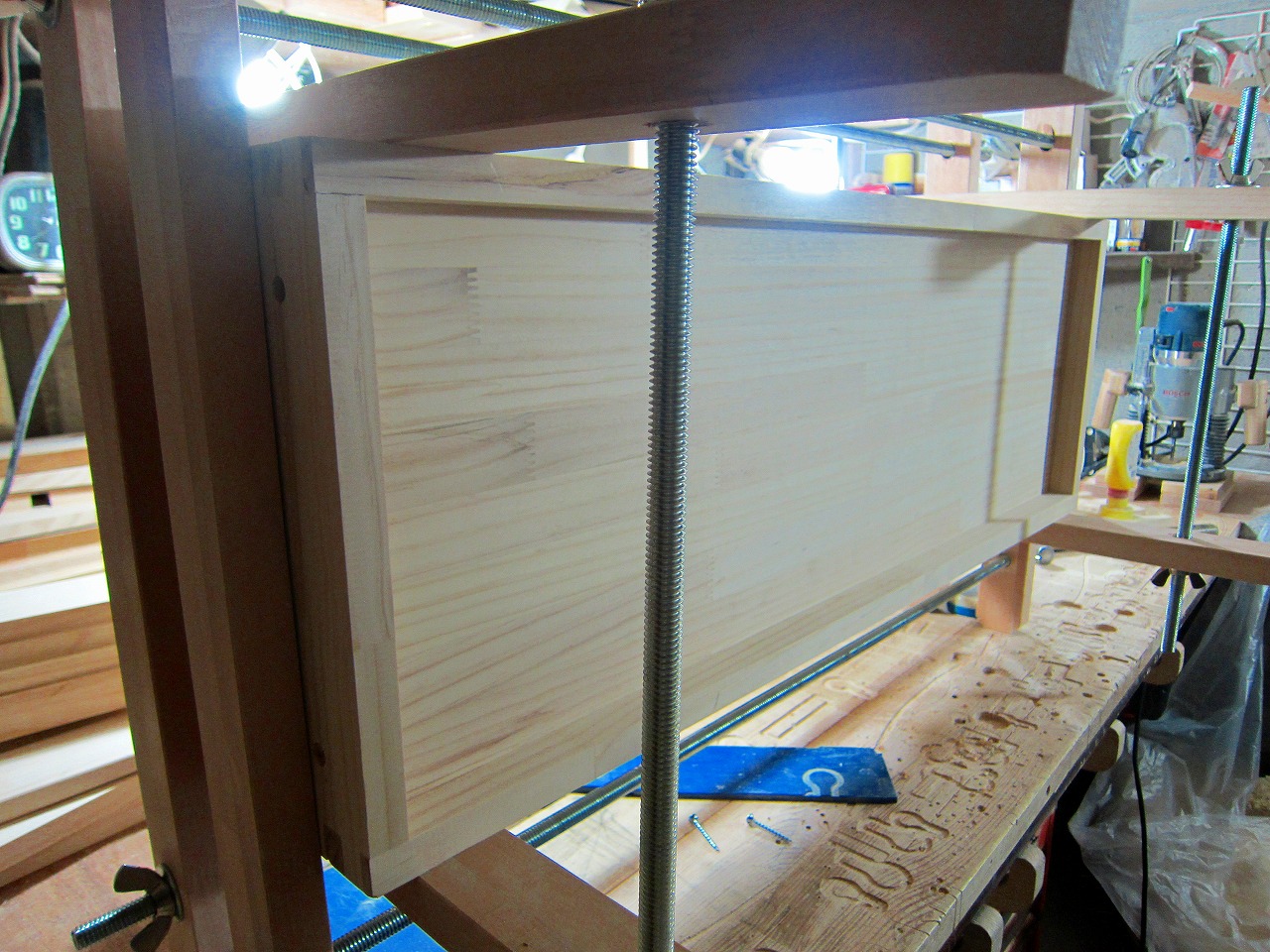

仮組みです。

大容量抽斗付き本棚の製作1

こちらは廃盤となります。

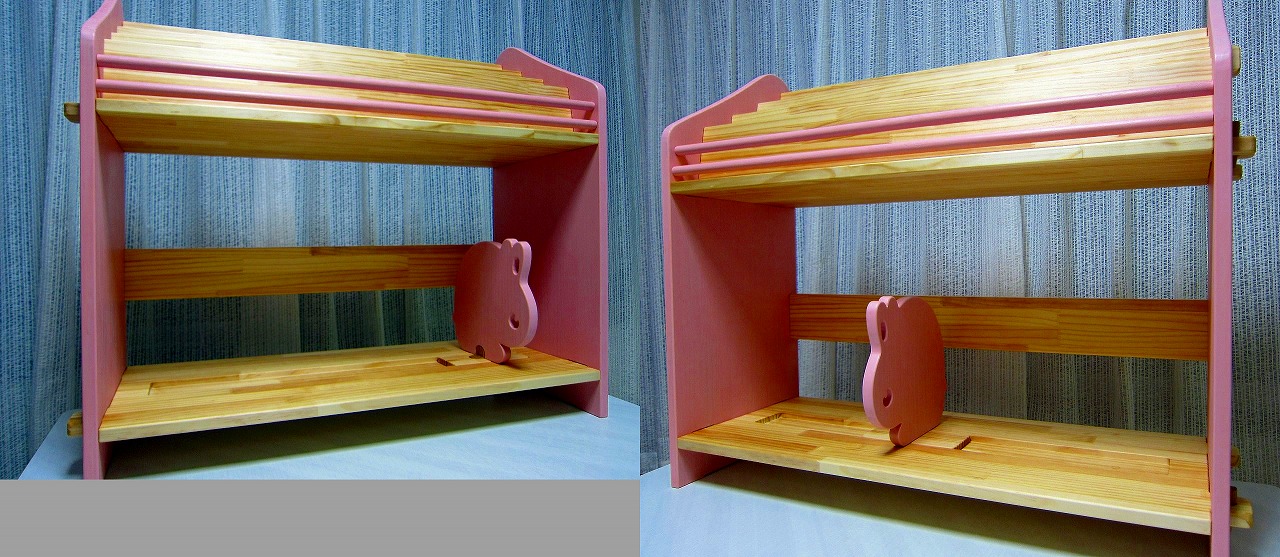

オーダー絵本棚の製作完成

完成です。
仕上げは水性桜カラー＋天然蜜蝋WAX。
カラーペイントは布地に含ませて摺りこんだので、斑は最小限に抑えられています。
実際の色合いははもう少し薄いです。

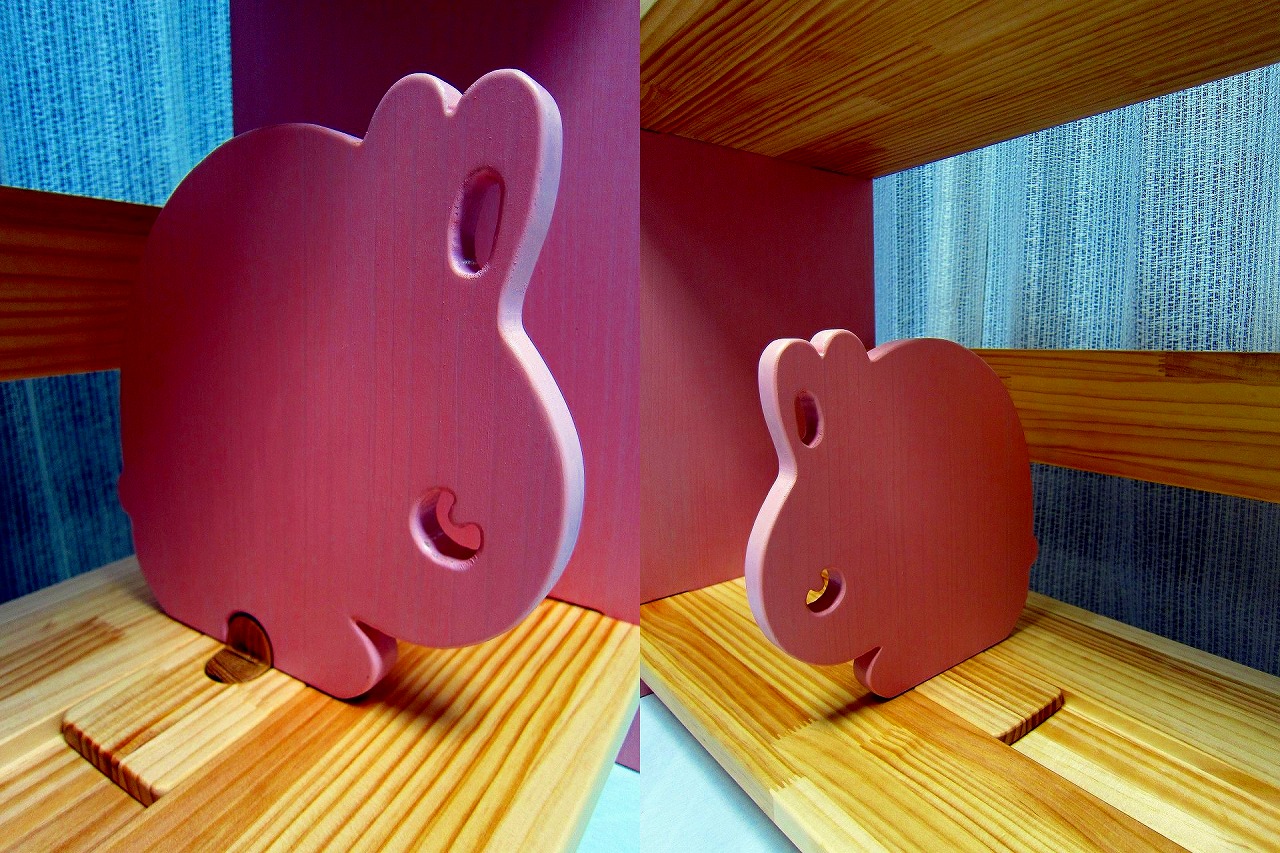

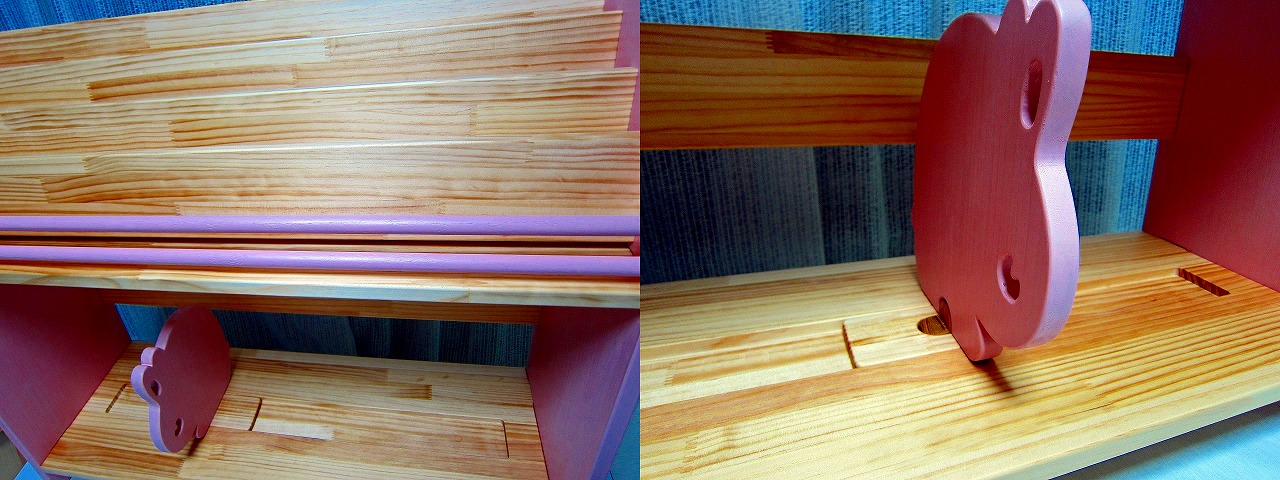

ブックエンドのスライド方法はこれで正解。
明日は発送日。気に入ってくれると良いが・・。

オーダー絵本棚の製作その3

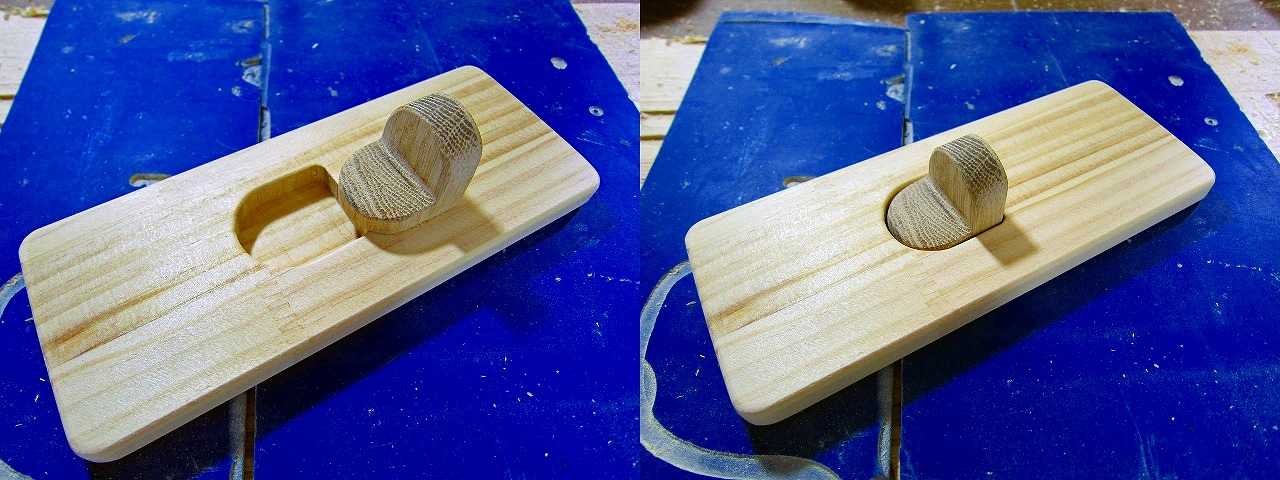

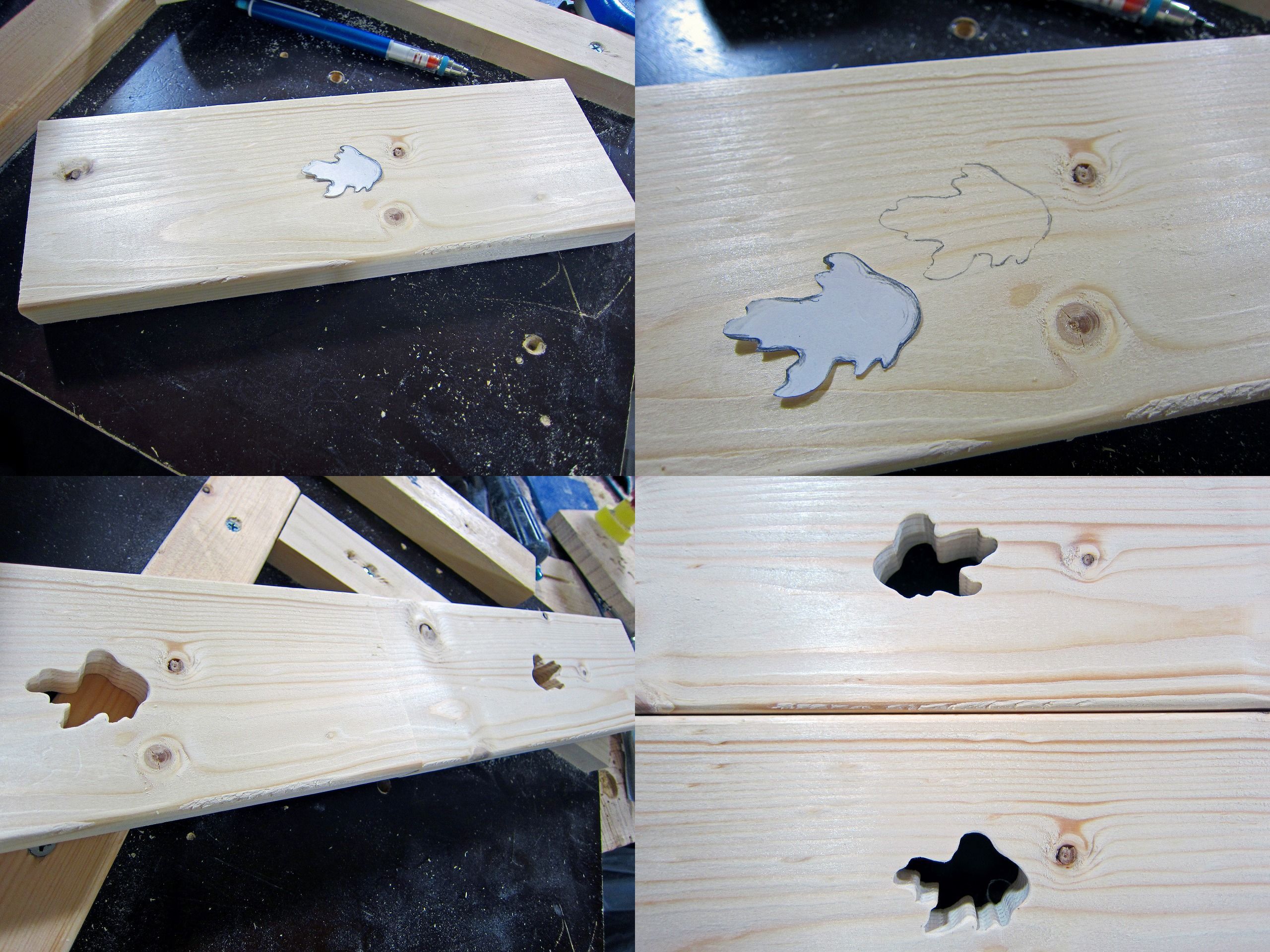

くり貫きました。真ん中はスライドベースです。
組み立て式絵本棚用スライドブックエンドの第1号となります。
下段の溝をベースが走ります。本やBOXの収納に溝が問題になることはないはず。

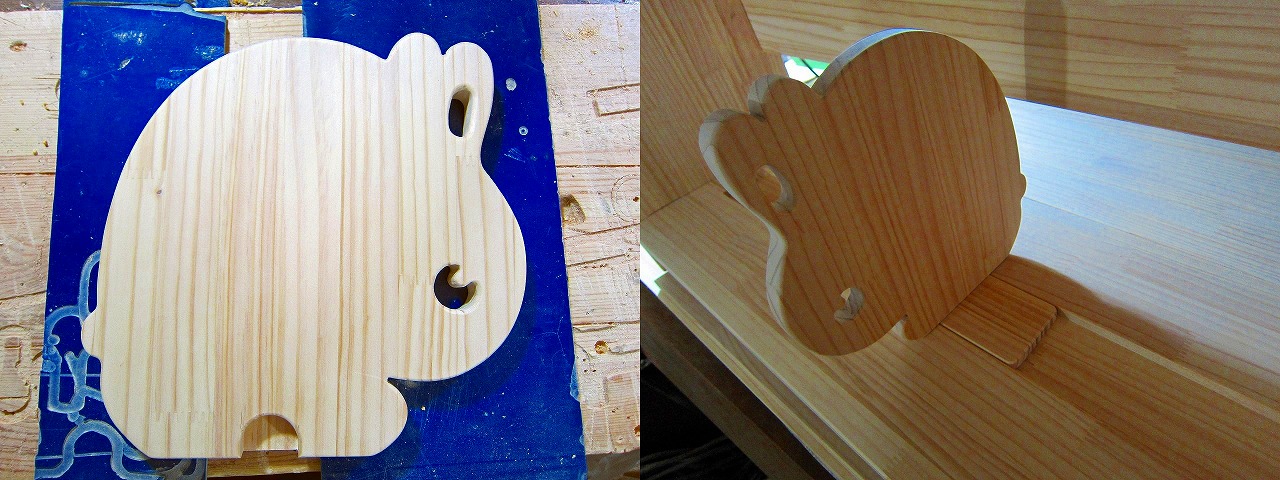

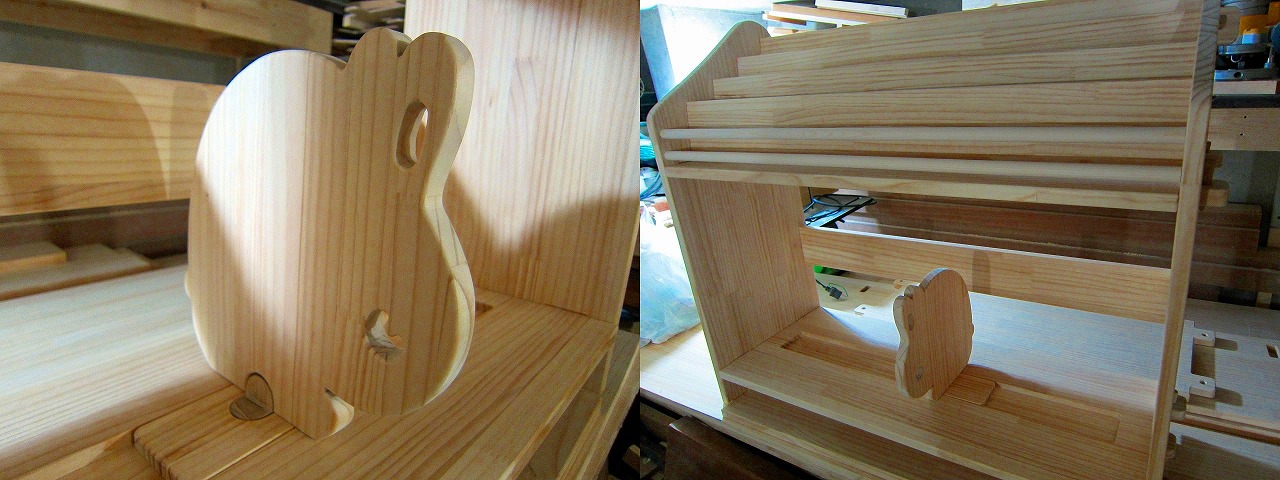

オーダー絵本棚の製作（うさぎブックエンド）

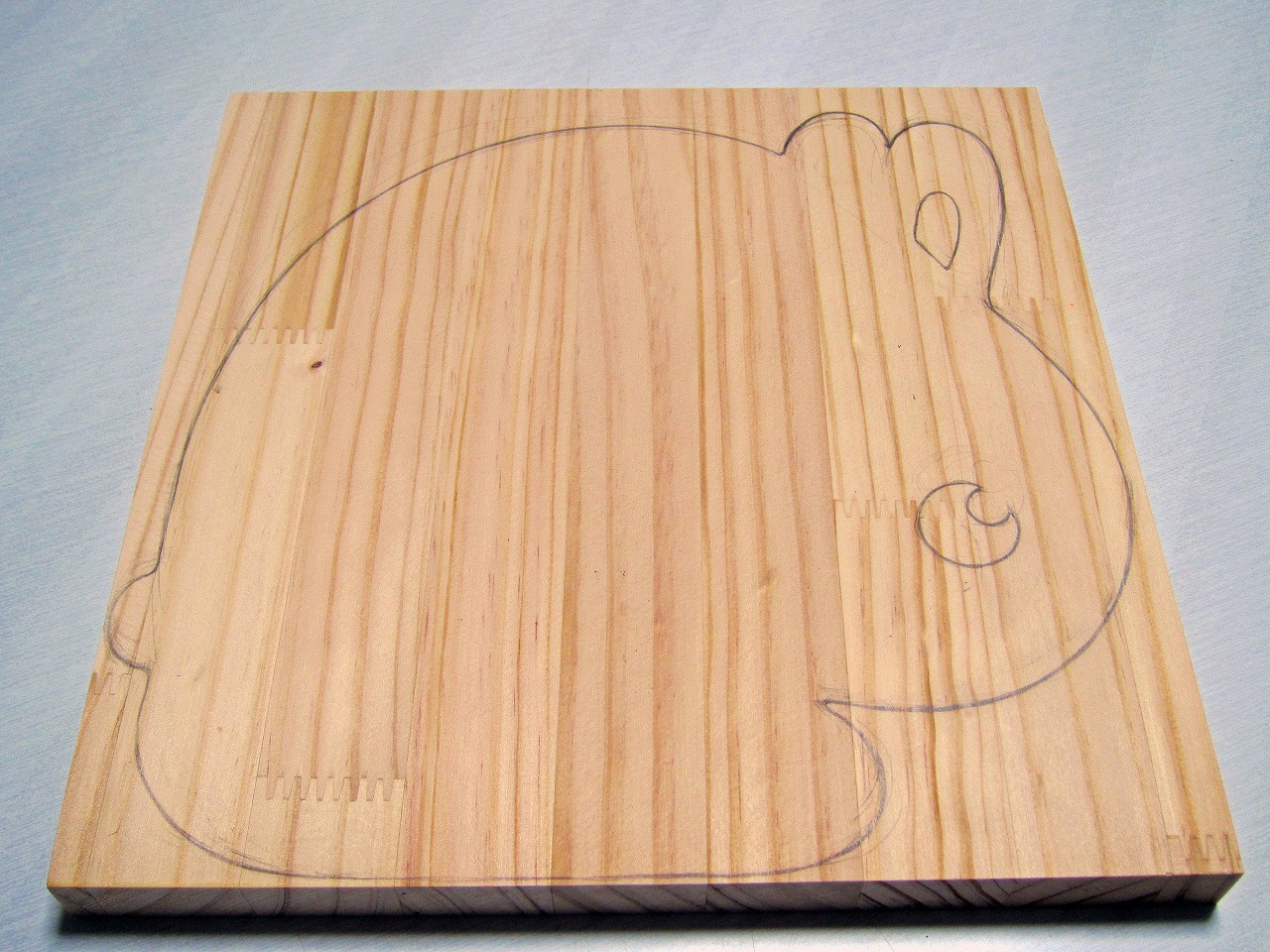

下書きができました。
くり貫きます。

クネクネ平均台

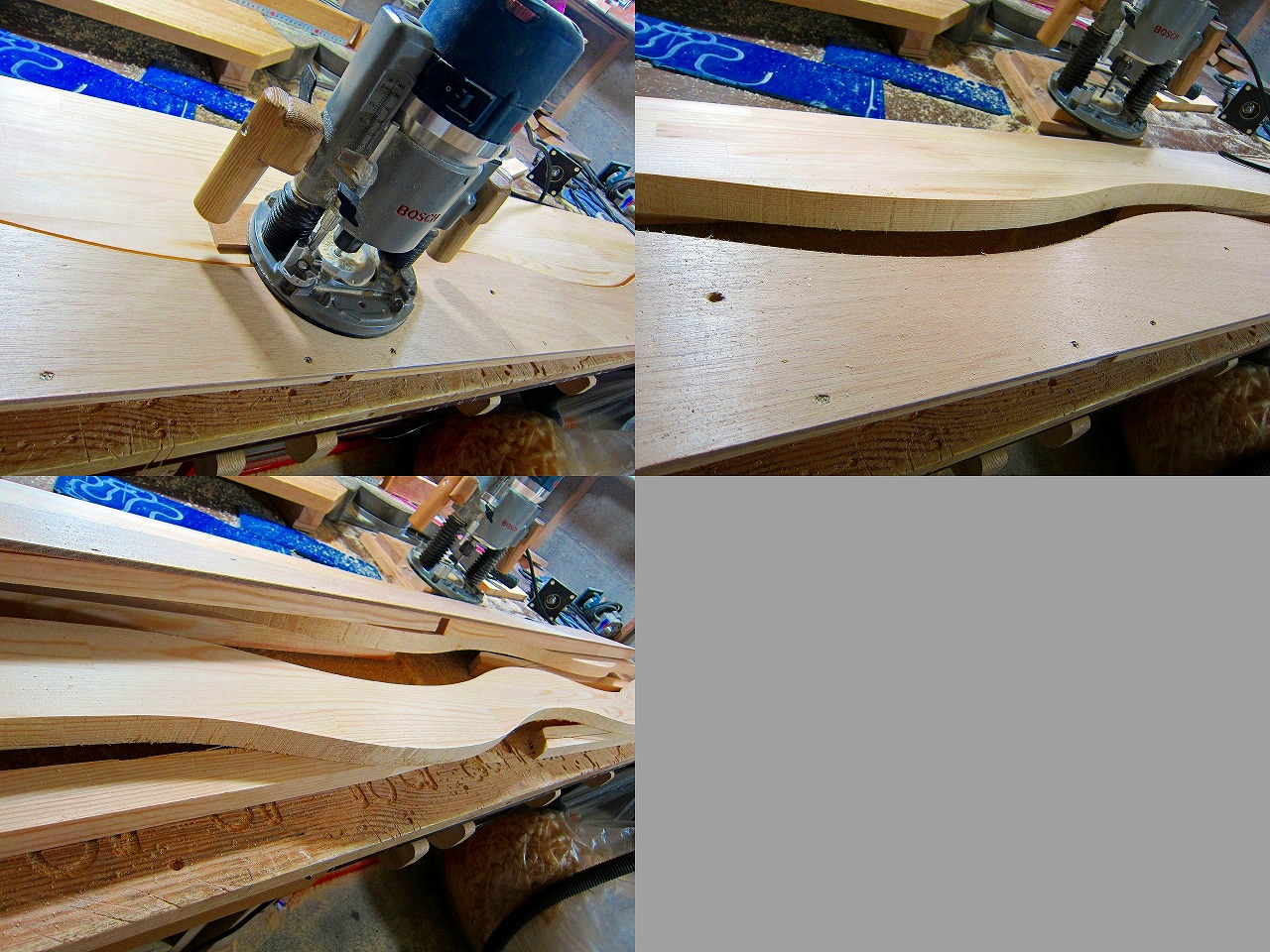

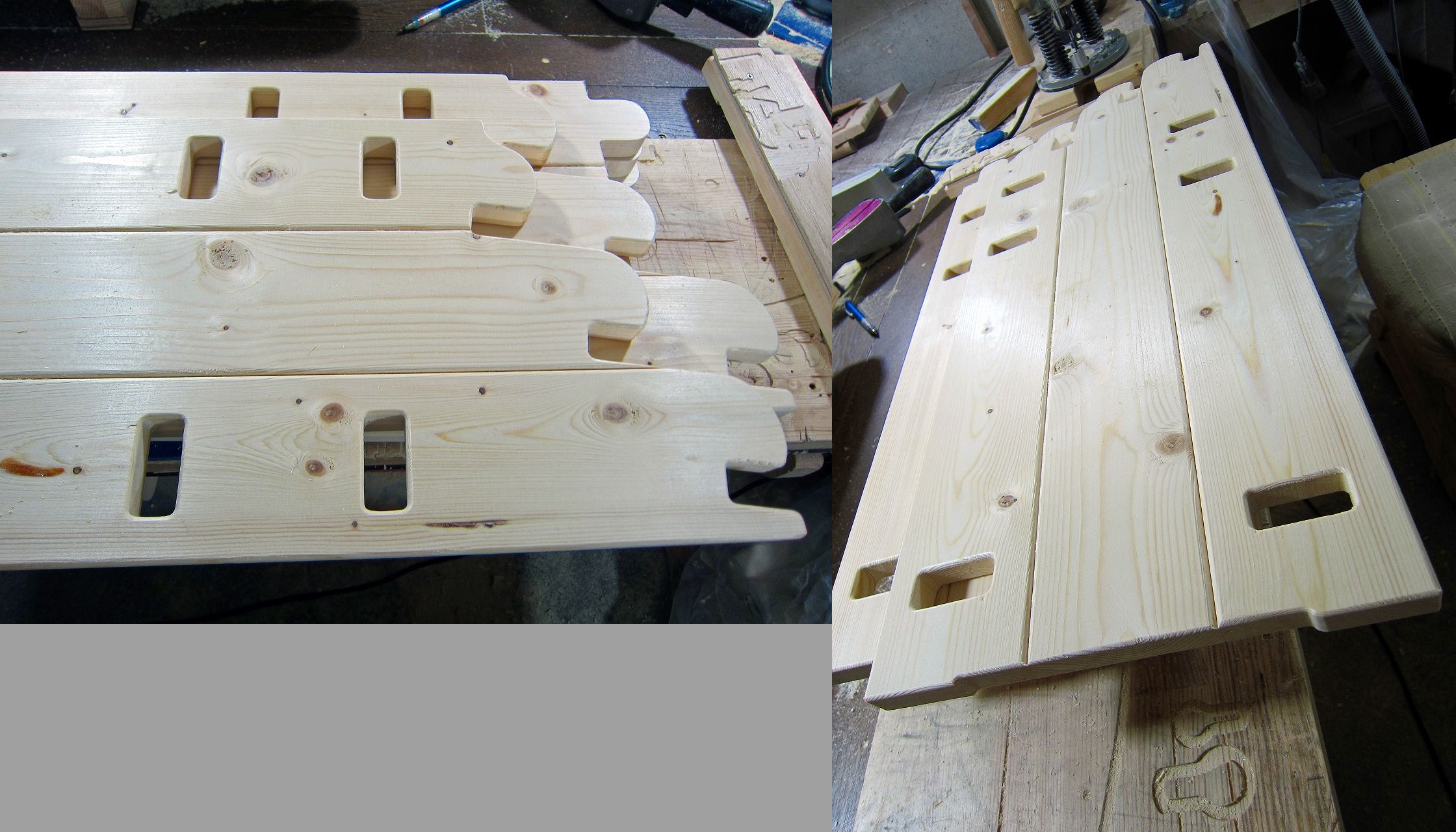

作業終了間際にクネクネ平均台の踏み板加工。600mm幅25mm厚パイン材をテンプレートを使ってルーターで7枚一気にくり貫きます。こいうシーンではパワーのある低重心マシンの出番です。

オーダー絵本棚の製作その2

こちらは廃盤となります。

オーダー絵本棚の製作

こちらは廃盤となります。

登り棒受けとクネクネ平均台

本日は登り棒受けとクネクネ平均台の製作。

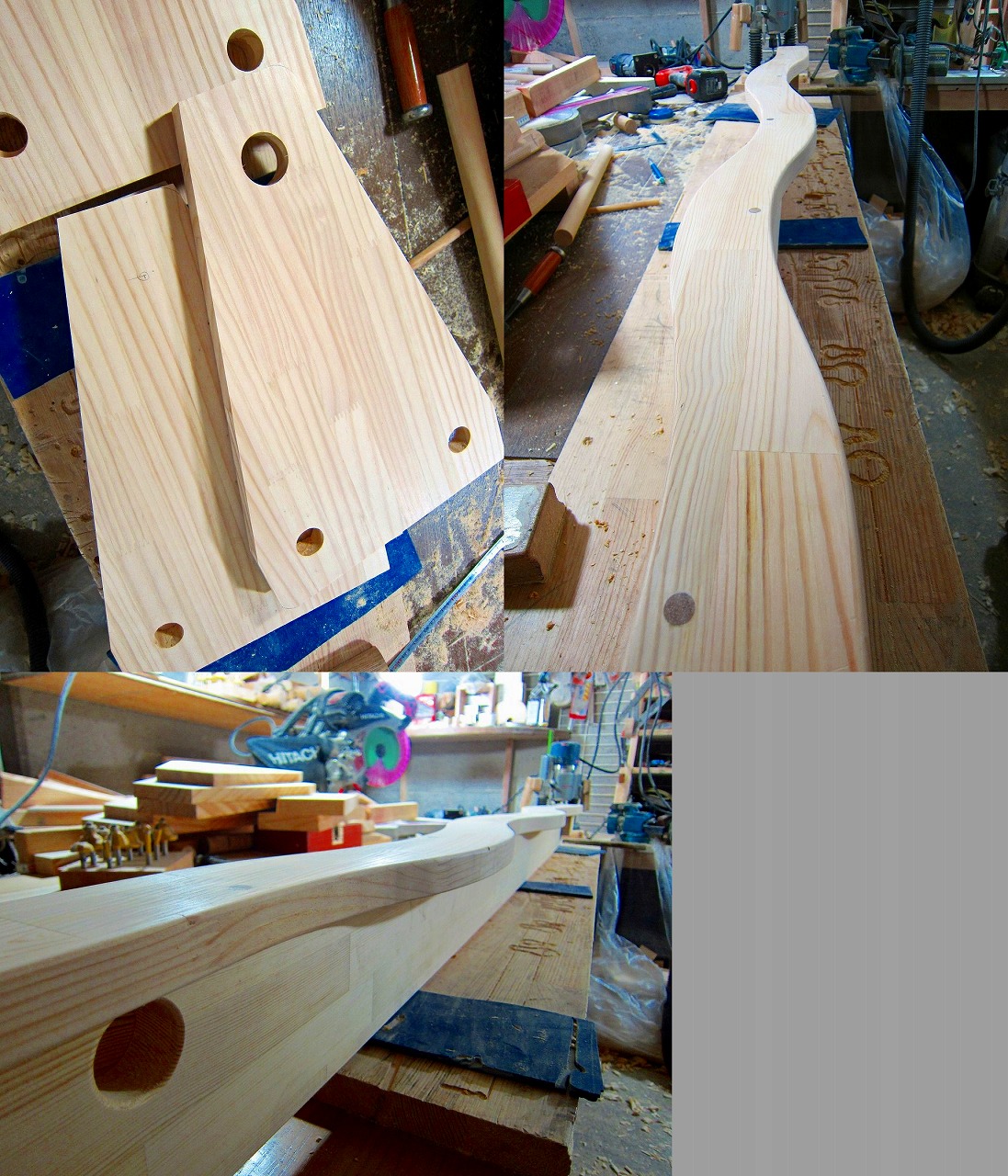

左上のラケット状の板が登り棒受け。久しぶりの製作でサイズ忘れ・・。
落札者の若奥さんがそう呼んでいました。

クネクネと長く見えるのが1700mmの平均台です。
丸太の階段状平均台というのも良いかも・・。

明日はフルセットの発送日。気に入ってくれると良いが・・・。

うんていオプション製作開始

本日からオプションの幼児用握り棒セットと滑り台の製作開始。

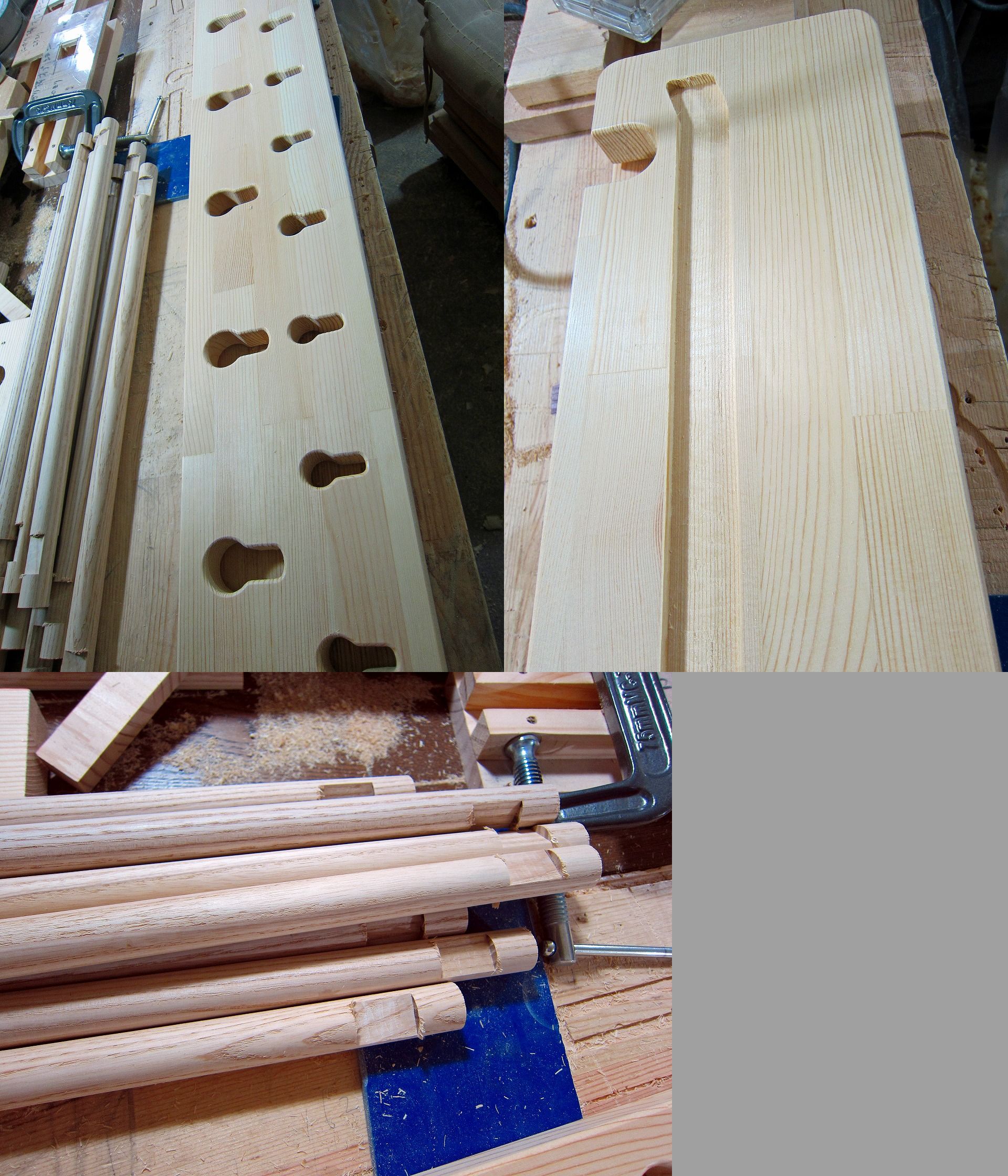

左上が加工直後の握り棒セットの側板と20mm丸棒です。
後はペーパー仕上げを残すのみ。

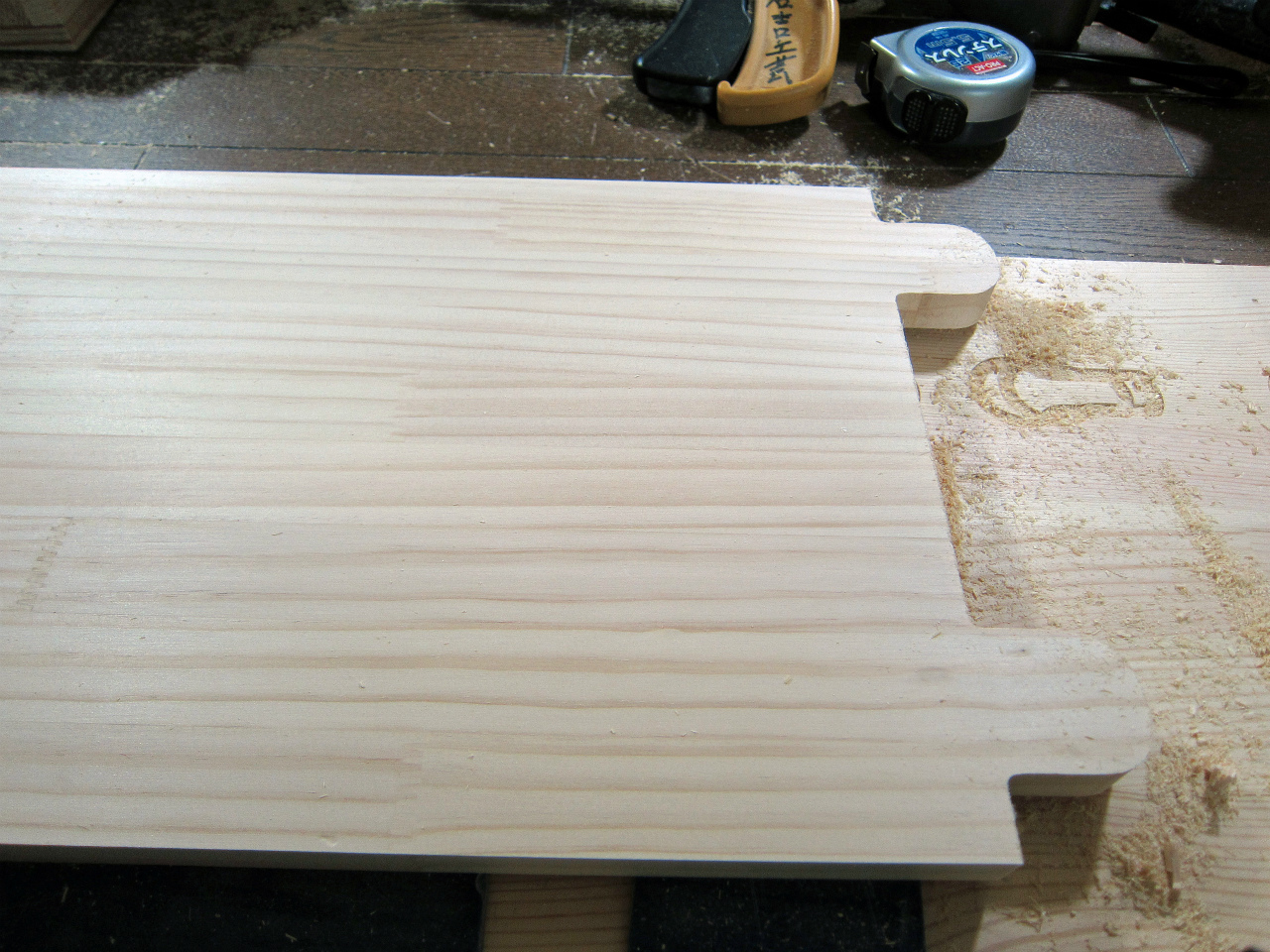

右上が滑り台の側板。この溝に座面板が嵌ります。加工は未完成状態です。
下が丸棒（握り棒）のアップ。先端の加工部分が側板のキーホール状のくり貫きに入り込みます。
発送日が迫っているので2セットずつ同時進行中。
