No.79　☆ドレーパー記念幼稚園の日記☆

Message b

本日、神奈川県のドレーパー記念幼稚園からお便りが届きました。
ありがとうございました。
ご購入いただいたモンキーフリップ１が業務用として大活躍です(^_^;)/。

幼稚園のブログで、動画も見れます。

（お便りです）

昨日、モンキーフリップ１が届きまして、早速、今日、子どもたちが使って遊びました。

幼稚園には巧技台セットがあって、それと組み合わせて、遊び、楽しみながら体の使い方を覚えていけるようにします。

10月の運動会で頑張った、みんなへのプレゼント・・。年長児の卒業式前に届いてよかったです。

ありがとうございました。

こちらこそありがとうございました。
このような施設で使っていただき、光栄です。

※ドレーパー記念幼稚園のブログは⇒こちらです

[0回]

２０１８年度新作２弾（カスケードうんてい）

本年度２回目の新作発表（カスケードうんてい）です。

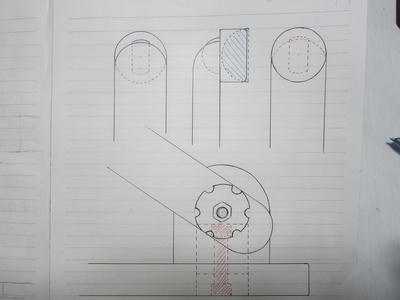

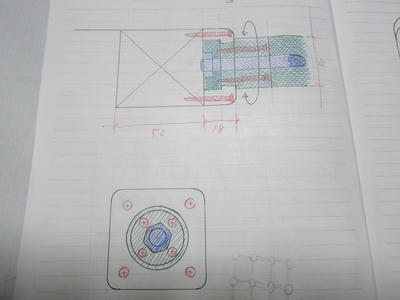

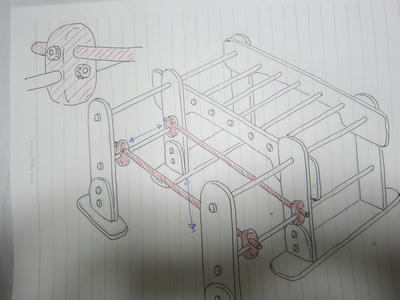

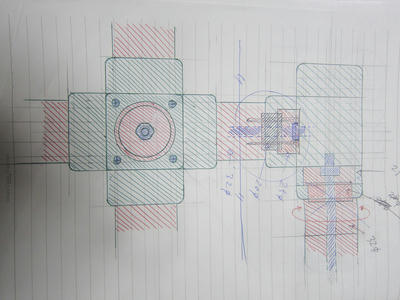

例によって適当な手書き図面ですが、これで作れます。
公園で見かけるアーチ状うんていを、そのまま部屋に持ち込んだ感覚で楽しめるはずです。
対応年齢は３２ｍｍ握り棒が握れる０歳後半から老人まで。
設置スペースは６畳間が必要ですが、高さが２ｍを超えるので、さほど邪魔にはならず、ベッドを跨いだ格好での常時設置も可能。

[1回]

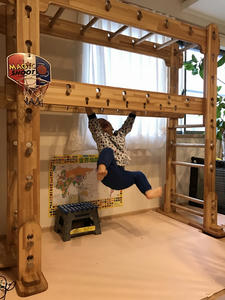

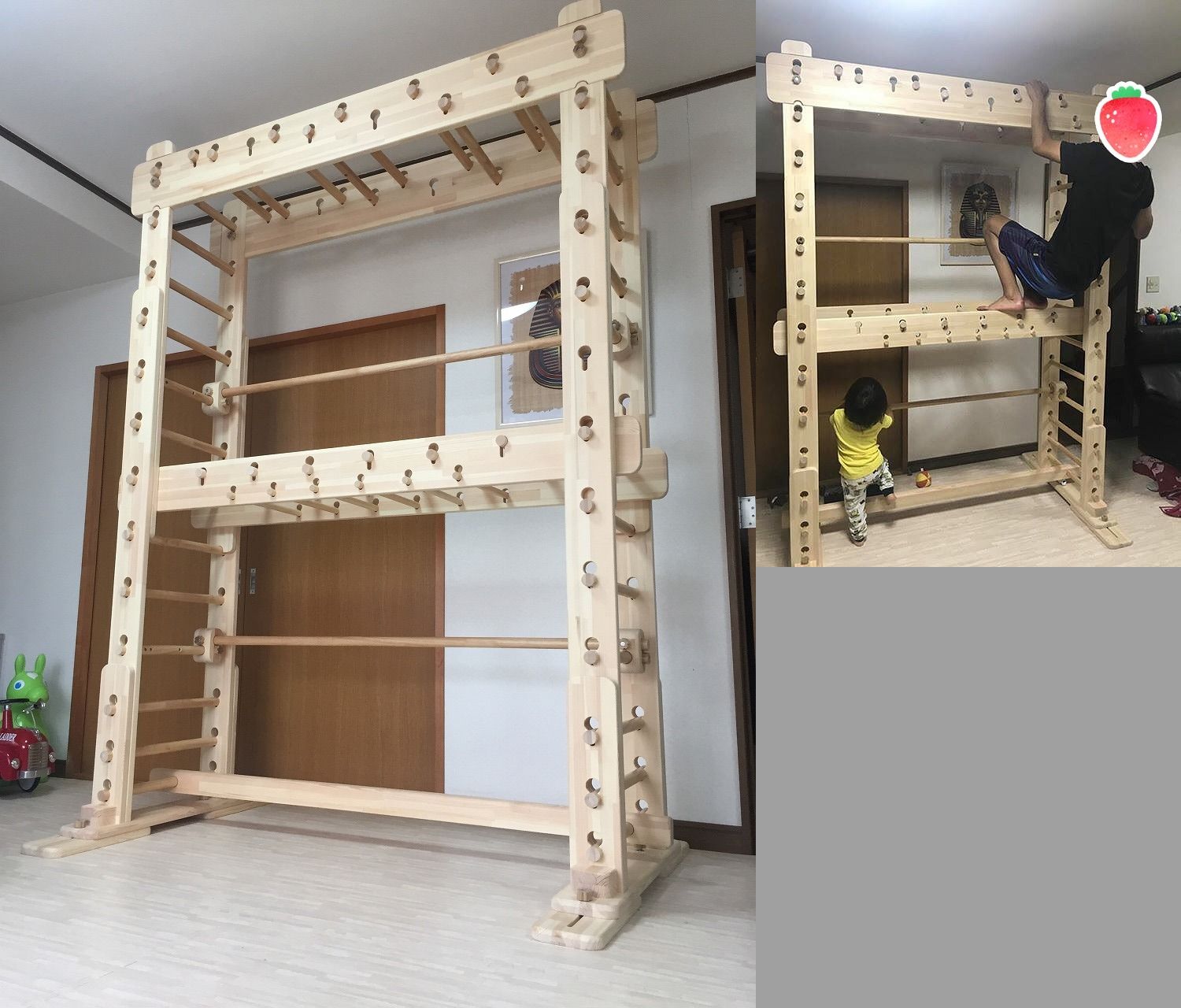

No.78　モンキーフリップ１パラレルバージョン！！

長野県はＭ．Ｓさまから写真が届きました。ありがとうございます。

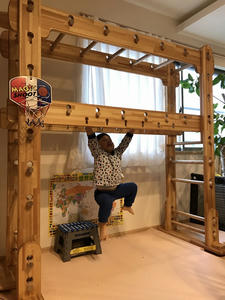

先週、発送させていただきました、ロング登り棒付モンキーフリップ１パラレル仕様第１号機です。
この巨体を女性お一人で組み上げられました。
設置場所が良く、実物より立派に見えますネ。
素晴らしいことです。

（お便りです）
こんばんは。

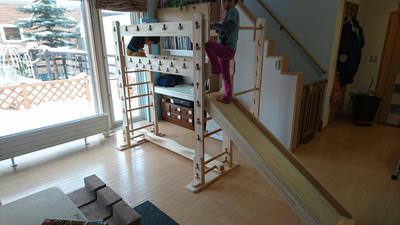

保育園から帰っても、やっぱりうんていへ一直線。

生活の一部にして欲しいので圧迫感ありますがあえてリビングに設置。

今まで鉄棒にくくってあったブランコもうんていにくくってみました。

ロープが短いので新調予定です。

鉄棒もひとまずありますので待ちに待ったうんていが揃い、いい遊び場になりました。

ひとまず、パラレルうんていですがもったいないので全長2メールちょっとで設置。今後、マンネリ化してきたところで最大限伸ばして使ってみようと思っています。

昨日から住む世界が変わったような我が家です。

まだまだ前へ進むことが出来ない二人ですが練習を重ねているようです。

疲れたらブランコで休んだり、そのままテレビをみたり。

二人の住みかになることでしょう。

最高の空間をありがとうございました。

またオプションなどでお世話になるかもしれませんが今後ともどうぞよろしくお願いいたします。

また相談にのってください。

この度はありがとうございました。

こちらこそありがとうございました。
またのお便りを心よりお待ちしております。

　　　　本田

[0回]

モンキーフリップ１パラレル仕様＋ロング登り棒

２０１８年度、新作１号機、モンキーフリップ１パラレル仕様です。オーダーうんてい版の性能をほぼそのまま移植しながら、安価なヤマト便発送を可能にしています。設置場所が許せば、最適の一台になるでしょう。

（仕様内容）
①基本サイズ⇒長さ：１７６０ｍｍ／高さ：１６８５ｍｍ／幅（土台幅）：７８０ｍｍ
②握り棒高さ：１６００ｍｍ（床から７００ｍｍ～１６００ｍｍの間で１５０ｍｍ間隔で高さ調整可能）
③梁の伸縮機能⇒最短時：１７６０ｍｍ～最長時：２６４０ｍｍ（伸縮幅は１５０ｍｍ間隔で調整可能）
④握り棒本数⇒最短時（２８ｍｍ×９本）～最長時（２８ｍｍ×１５本）／１５０ｍｍ間隔　　
⑤木ねじ式延長用丸棒２段階追加で、握り棒高さを１９００ｍｍまで上げることが可能。

※画像は、オプションのロング登り棒を装備しています。
（ロング登り棒の仕様）
３２ｍｍ丸棒を使い、タモ製ボルトセットで柱ユニットの梁用丸棒に固定します。

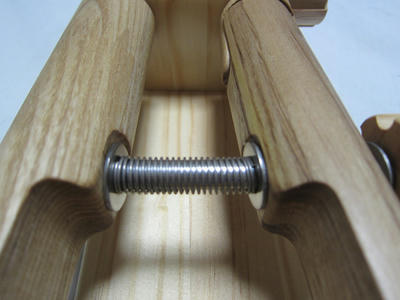

登り棒の高さ有効サイズは、床から固定用天板下端まで２１３０ｍｍありますが、発送サイズの関係で、１６１０ｍｍと６３０ｍｍの丸棒を脱着式ボルトで繋いでいます。
高さの関係で揺れは発生しますが、通常使用で破綻することはありません。
更に、このモンキーフリップ１パラレル仕様の生涯化も可能となっています。

[0回]

モンキーフリップ１生涯仕様＋シングル平行棒

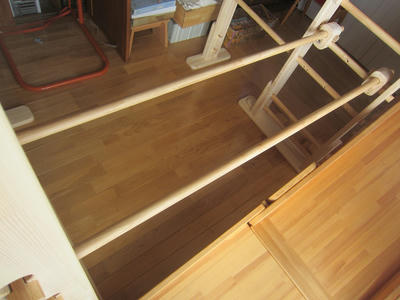

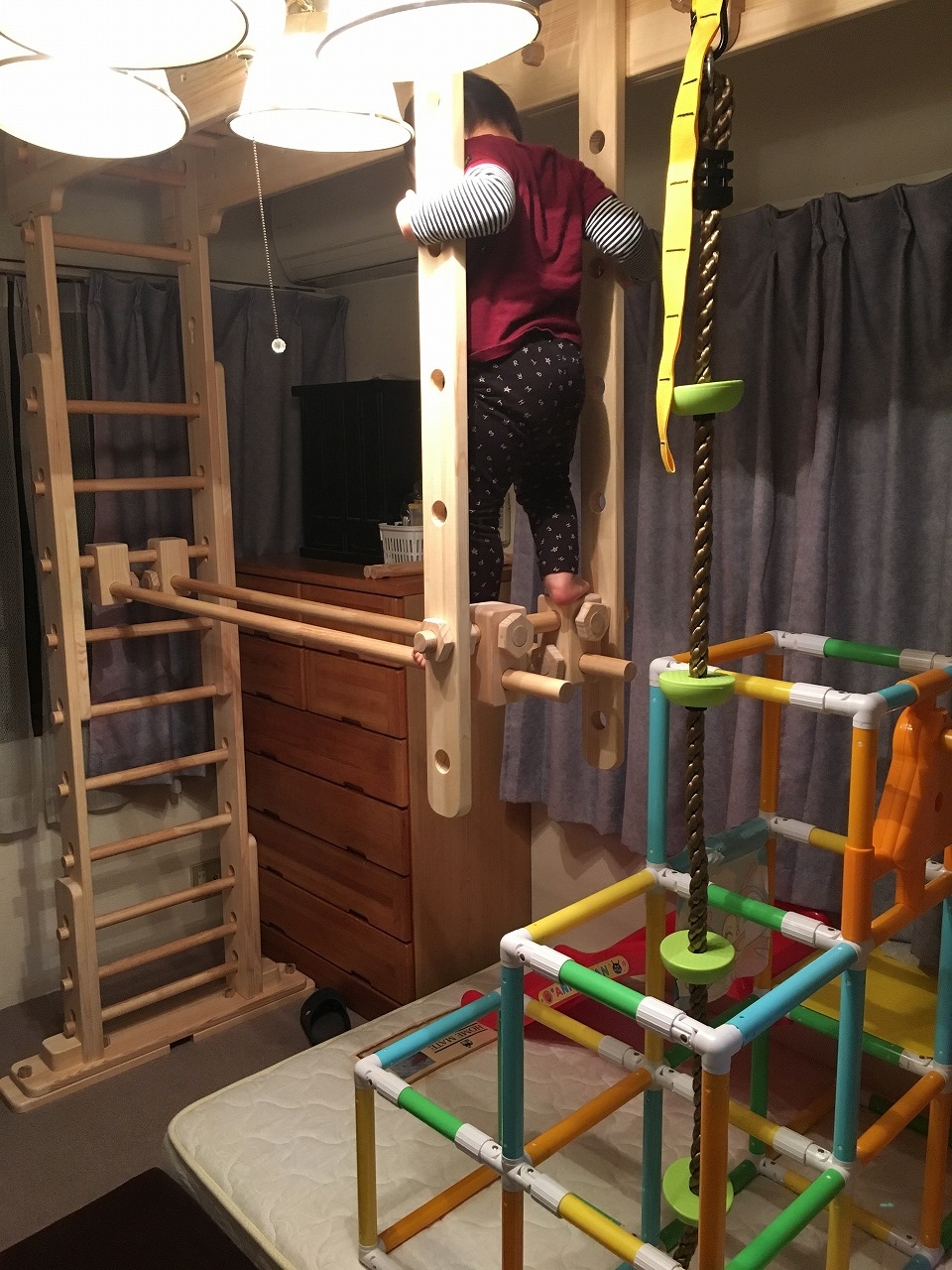

モンキーフリップ１生涯仕様に、シングル平行棒を取り付けています。
落札者様は、これをバレエの練習に使われるようです。
今回使った平行棒用丸棒は、昨年後半から握り棒用として使い始めたタモ、ブナ系統の丈夫な硬木材で、サイズは３２ｍｍです。
集成丸棒よりもこちらの無垢材の方が平行棒には強度的に適している様で、今後はこの仕様で行く予定です。

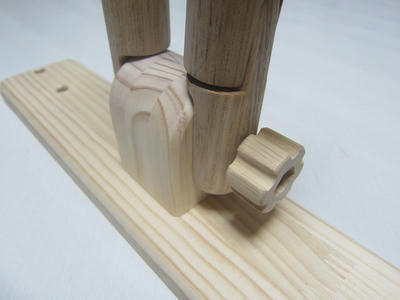

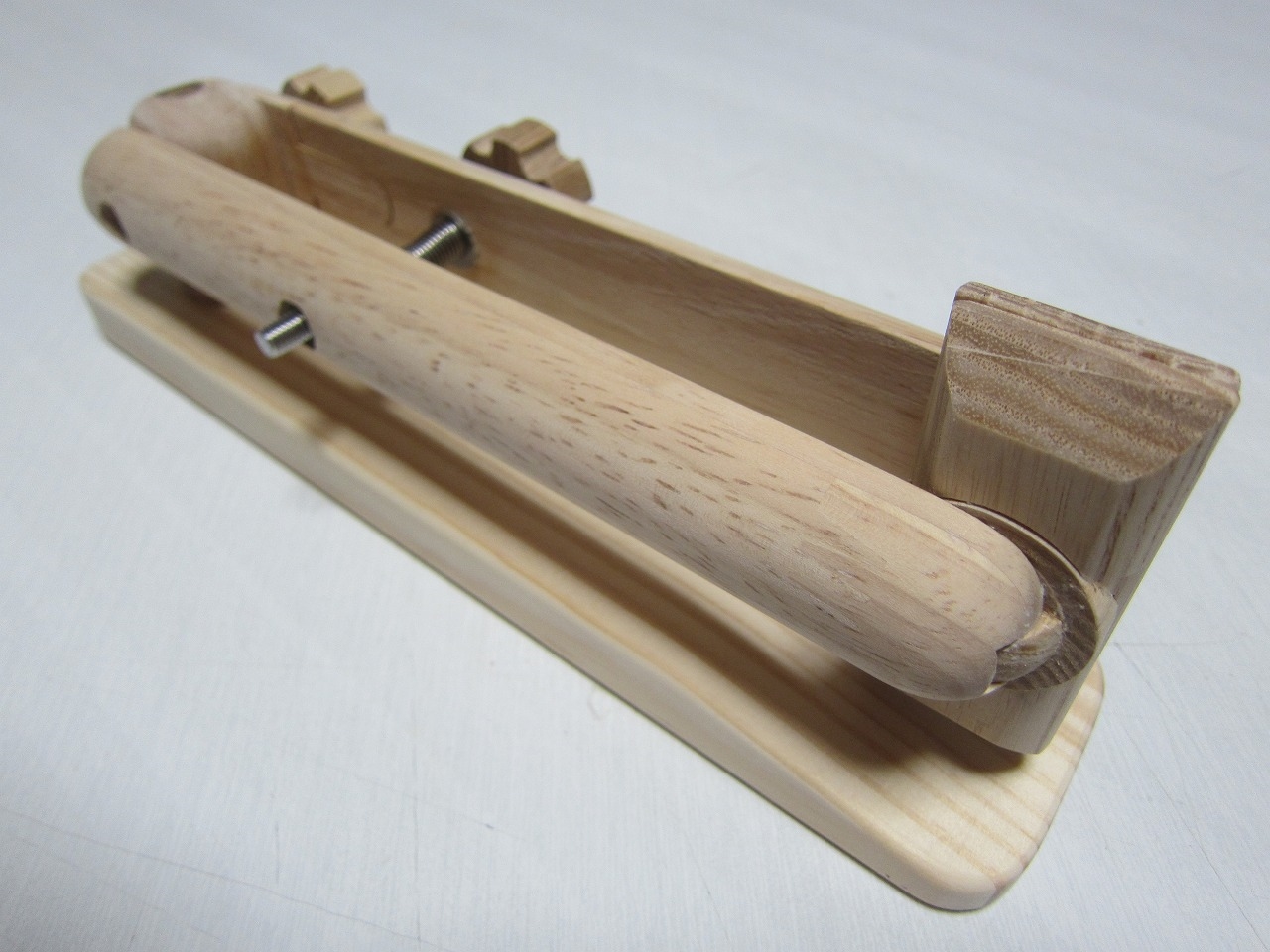

設置方法は、取り付け用ユニットを任意の高さに取り付け、棒を通して木ねじで固定します。

[1回]

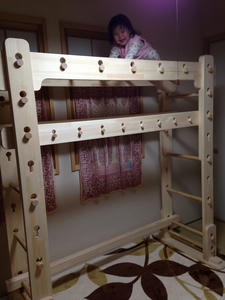

No.77　年明け１号　ぷちブリッジ画像

愛媛県はＩ．Ｍさまから今年初のうんてい写真が届きました。ありがとうございました。

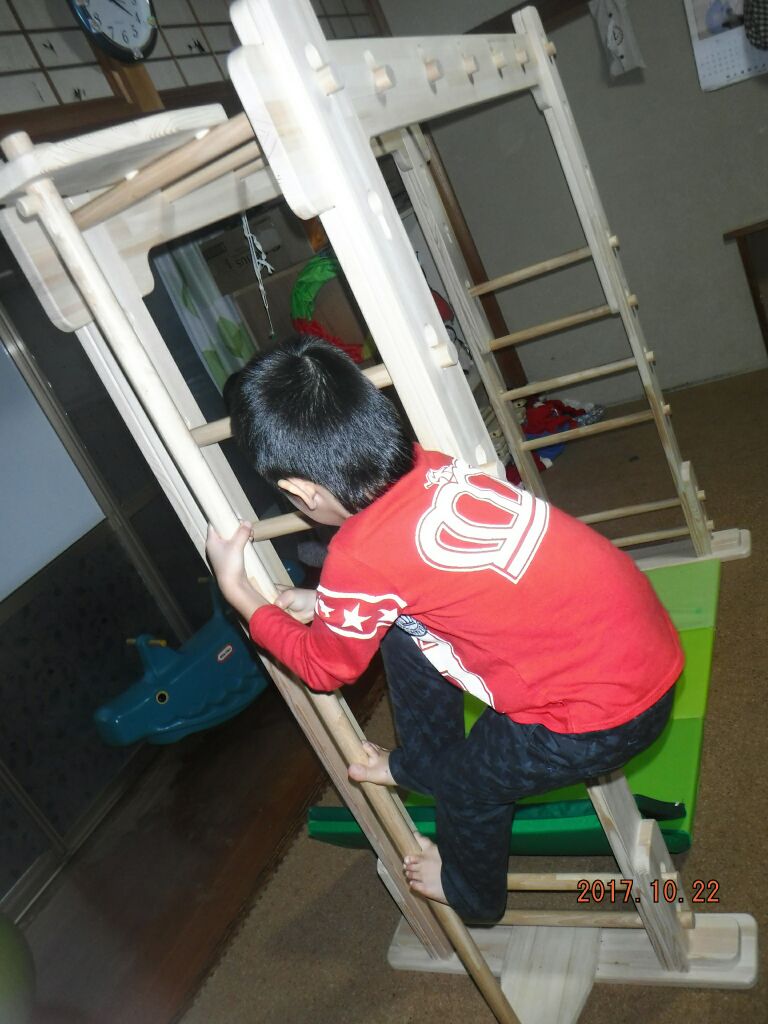

去年の最終発送。平均台、登り棒、ブランコ、鉄棒機能を備えたぷちブリッジです。
末永く使い倒してください。

（お便りです）

お世話になっております。

完成？しました。

とても喜んでおります。

新生児もいるので大活躍してくれそうです。

今後、５～６年は十分役に立ってくれるでしょう。
ちなみに、梁の高さはもう一段階上げることが可能です。

　　　　　　　　本田

[0回]

モンキーフリップ１生涯仕様　完成！！

モンキーフリップ１の生涯仕様です。何とか年内に間に合いました。

（モンキーフリップ１からのバージョンアップ内容）

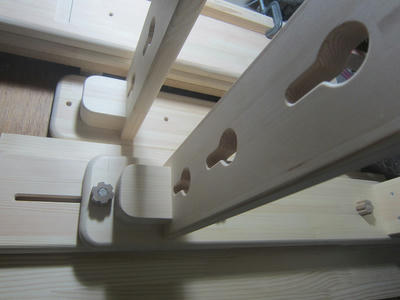

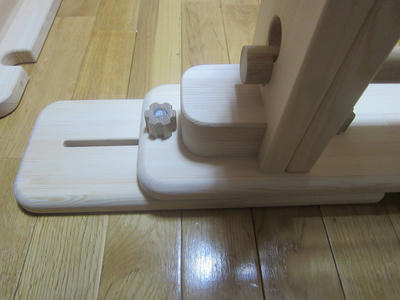

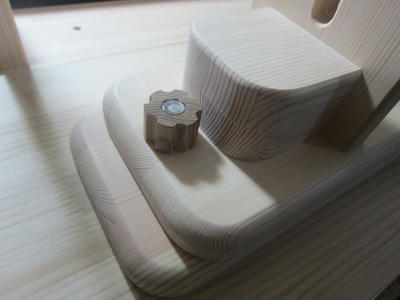

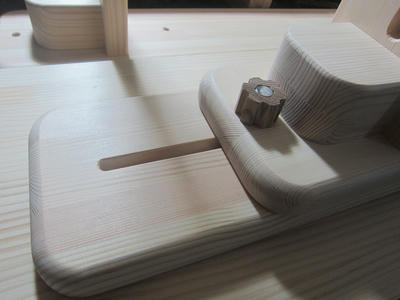

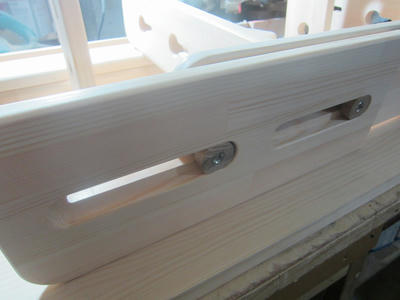

①土台幅伸縮機能：最小サイズ７８０ｍｍ～最大サイズ１０１５ｍｍ※無段階スライド方式。タモ製ボルトセットで任意の幅で固定。
②土台立ち上がり部分を５０ｍｍ拡大。
③延長用小柱を合計４本追加。※握り棒高さ＝１３２５ｍｍ～最大２２２５ｍｍ（１５０ｍｍ間隔７段階）
④柱ユニット側丸棒を合計８本追加。
⑤握り棒サイズを標準の２４ｍｍから２８ｍｍに変更。
◎生涯化費用：５００００円
◎安価で安心なヤマト便発送扱い
※画像は握り棒高さ２０７５ｍｍで組んでいます。

[1回]

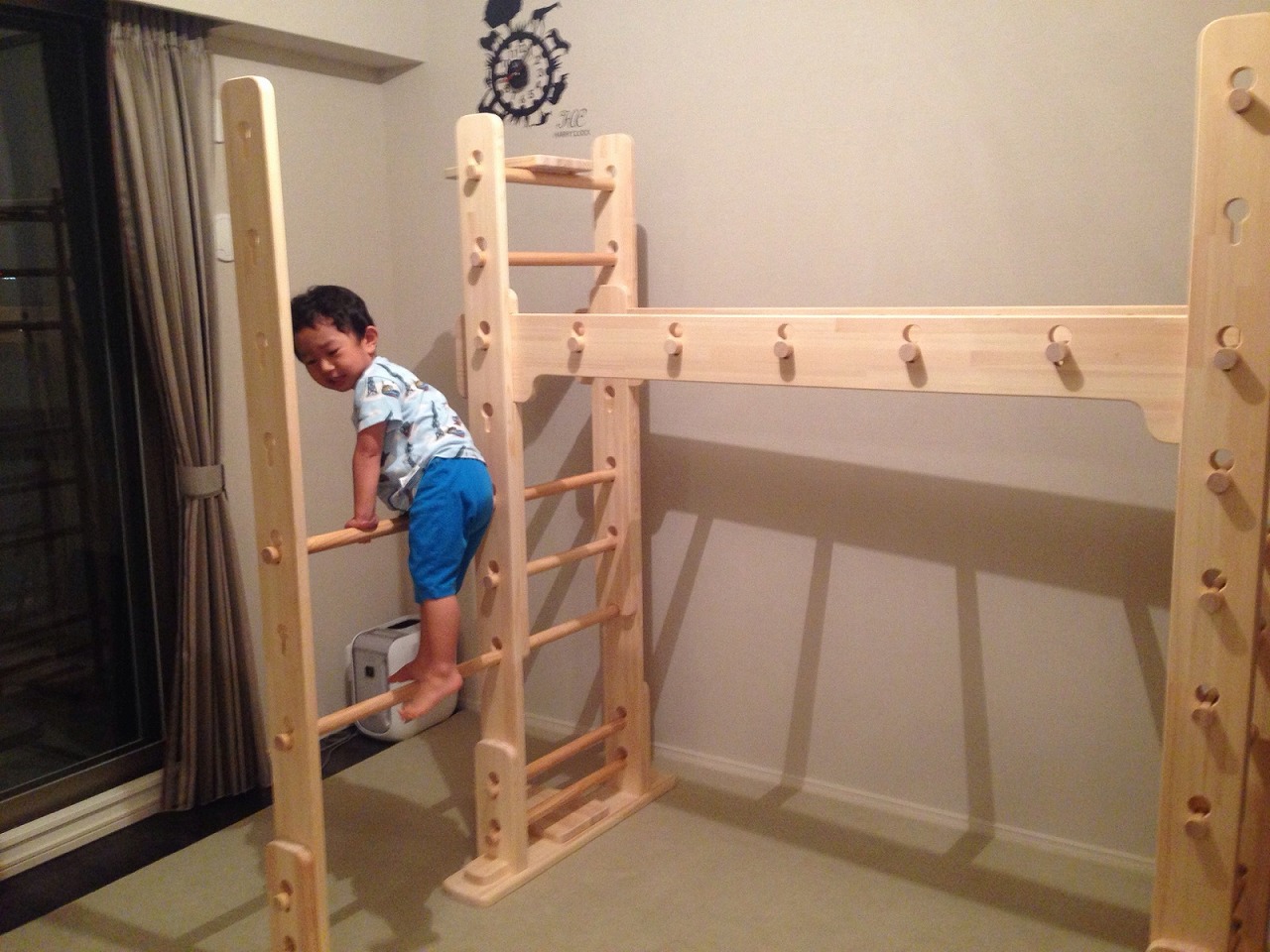

No.76　東京からモンキーフリップ１

本日、東京はＷ．Ｎさまから写真が届きました。ありがとうございました。
とっても綺麗に撮れていますね。
リフォームに間に合い一安心です。
子供さんの身長ですと１～２年のうちに延長用丸棒が必要になりそうですね。

（お便りです）

この度はありがとうございました( ´∀｀)
本当に素敵な商品に感激しております。
お友達にも勧めたいと思います。
自宅のリフォームも終わり床が綺麗になったので雲底がスムーズに置けました。
写真アップ致します。

こちらこそありがとうございました。
今日はとても良い日になりました。

　　　　　　　　本田

[0回]

No.75　託児所でモンキーフリップ２

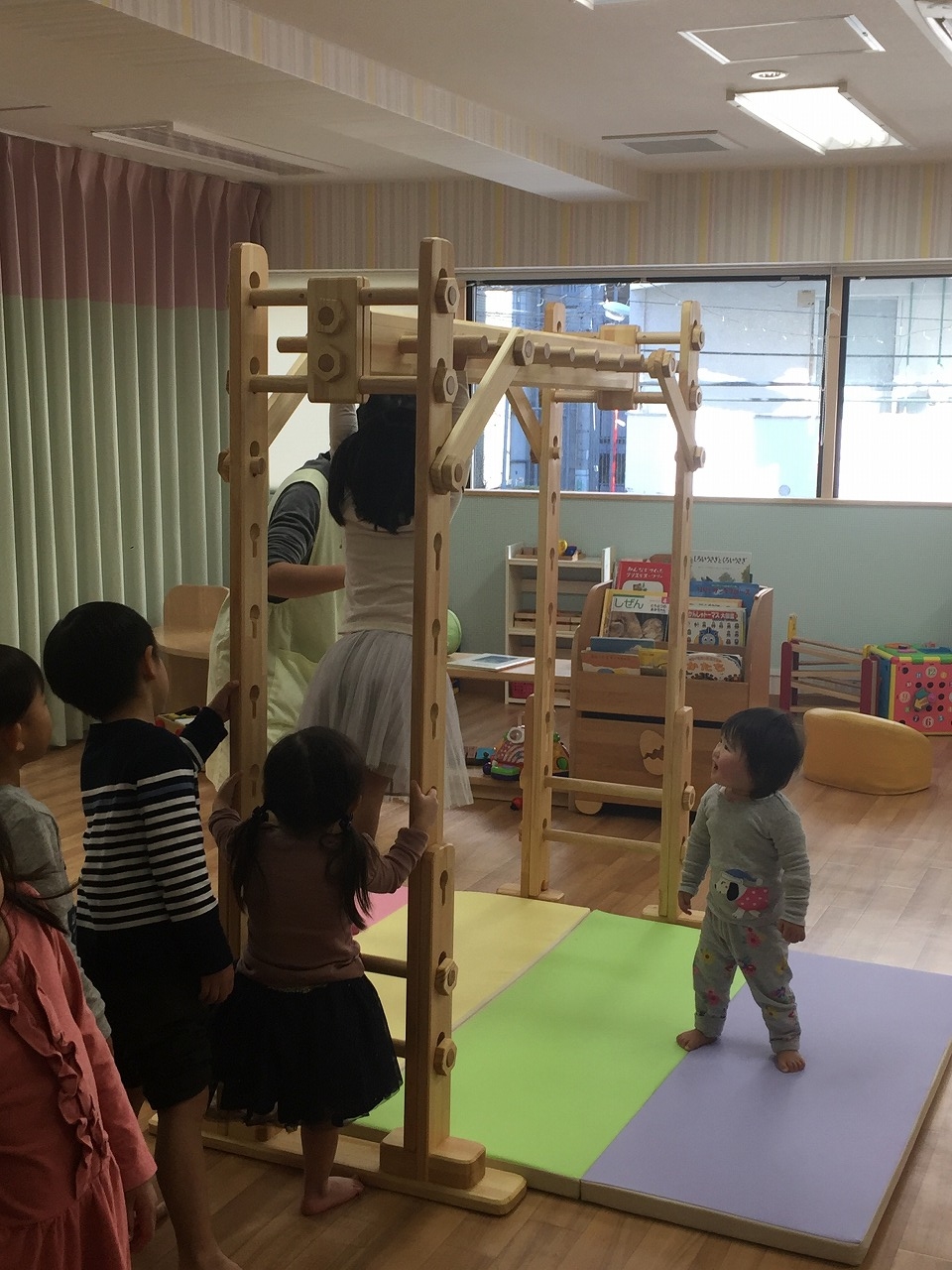

本日、東京はＯ．Ｍさまから写真が届きました。ありがとうございました。
モンキーフリップ２一号機が託児所で使われるようになり、光栄の至りです。
少々マニアックな機体ですが、業務用としての耐性は十分備えていると思います。他機種に備わるにぎり棒の取り換え機能はありませんが、それ故に幅広い年齢層のそして少々ラフな使用に毎日耐えるには最も向いたモデルかもしれません。

ちなみに、順番待ちの傍らでこちらを向いて笑っているのがＯ．Ｍさまの子供さんです『オラオラオラァ！なんだそのへっぴりごしはぁ～！』

[0回]

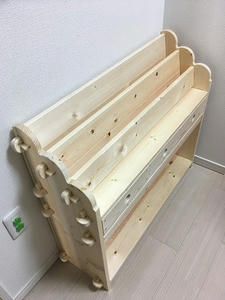

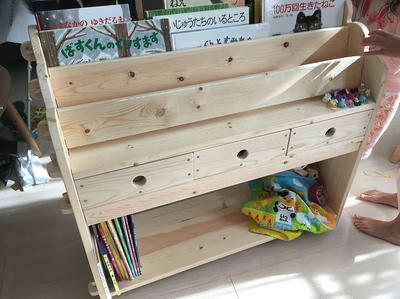

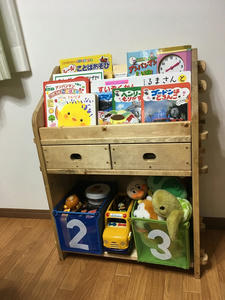

ずいぶん久しぶりの絵本棚写真です。

大阪のＨ．Ｙさまから届きました。ありがとうございました。
お馴染みの３連ＢＯＸタイプですが、アップするのはかなり久しぶりです。
いただいたメールがいつの間にかなくなってしまい、お便りが載せられませんが、待った甲斐があったとのことです。こちらこそ、作った甲斐がありました。ありがとうございました。

[0回]

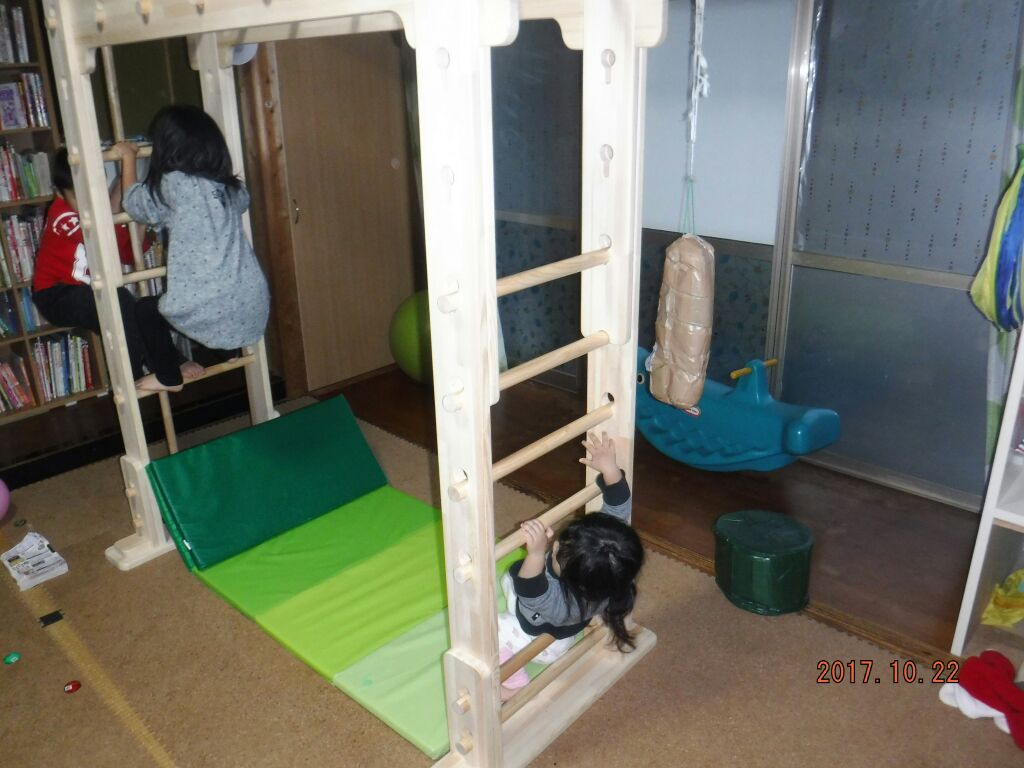

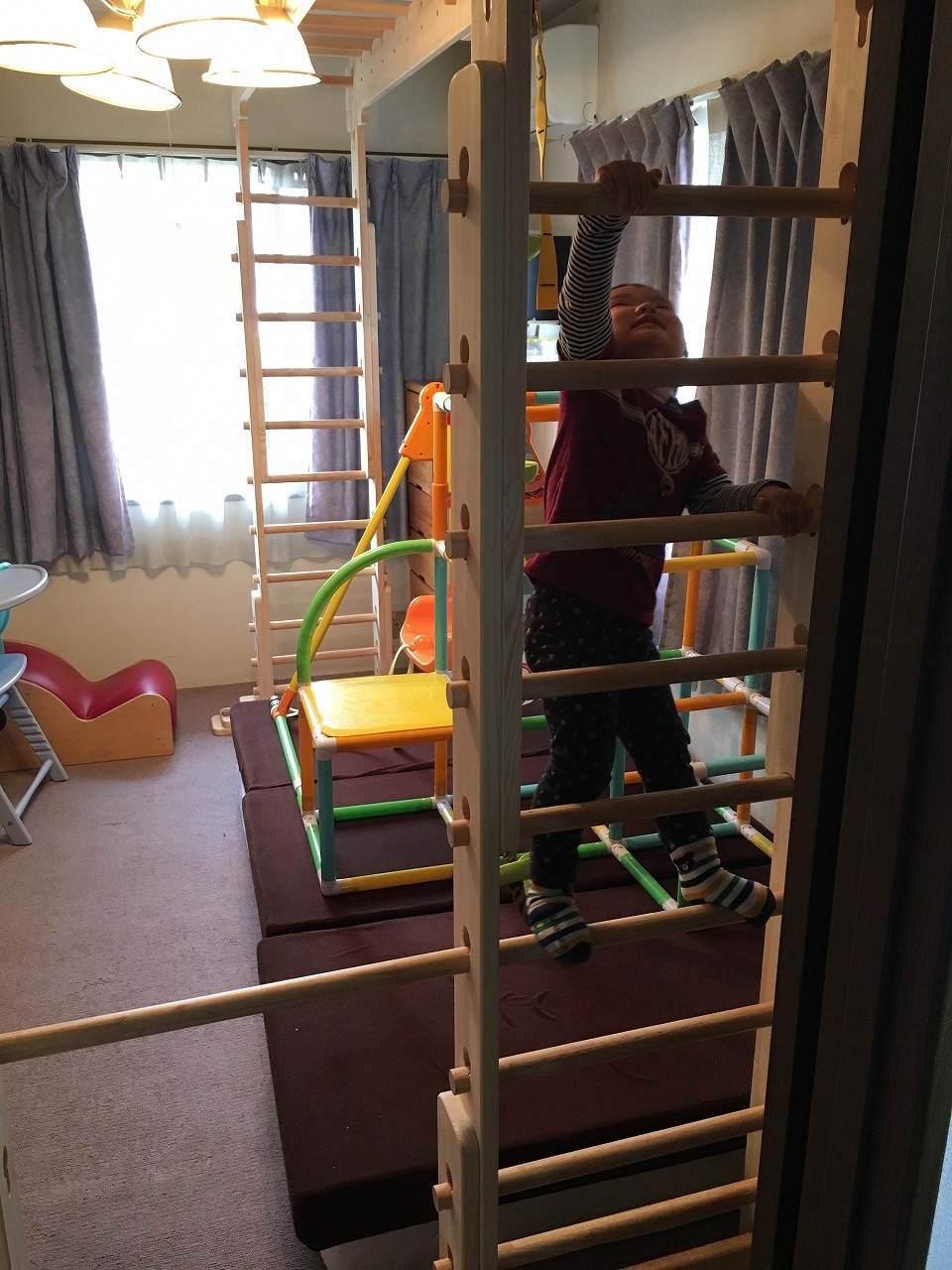

No.74　☆島根の託児所から☆

島根県のＡ．Ｒさまから写真が届きました。ありがとうございました。

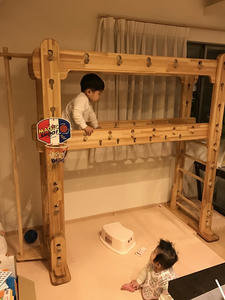

登り棒付のオーダーうんていです。
託児所でのご利用は初めてで、当方も非常に嬉しく思います。

☆お便りです☆

本田様

この度はお世話になりました。
うちは民家で夜間託児所をしてます。夜間利用の子は室内遊びが多く子供たちの体を動かす機会が少なかったです。
託児所の子の年齢は0歳から小学生と年齢幅が広いうえに、小スペースで部屋を改装せずに(賃貸なので改築には大家さんの許可が必要)誰もが安心して使えるものがなかなか出会えませんでした。
今回本田さんのうんていに出会うことができてよかったです。
子供たちもとても喜んでいます。
ありがとうございましたm(__)m

こちらこそありがとうございました。
このような施設で使っていただき、光栄です。
またのお便りを心からお待ちしております。

　　　　　　　本田

[0回]

No.73　パラレルうんてい生涯仕様（茨城から）

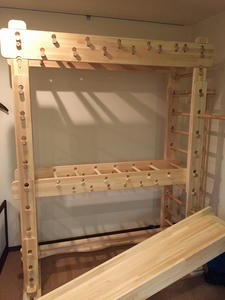

本日、茨城県のＳ．Ｙさまから写真が届きました。ありがとうございました。
先日お届けしたパラレルうんてい生涯仕様１号機です。
あまりの大きさに画面内に収まり切らなかったようです。

大人も子供も好きな時に好きなだけ遊べるこの環境がうらやましい！！
またのお便りを心からお待ちしております。

[1回]

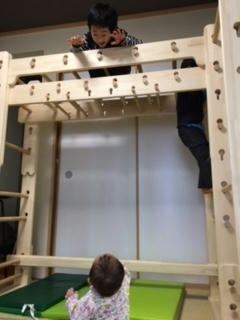

No.72　初のパラレルうんてい写真がやってきました(^^♪

待ちに待ったパラレル画像！！
何台納めたかわかりませんが、ようやく届きました。うれしいですね(^^♪
送り主は愛媛のＫ．Ｈさま。ありがとうございました。
この子の環境が羨ましい。

☆追加写真です！！蜜蝋で仕上げています。仕事が早い(''◇'')ゞ
うんてい名人のお姉ちゃん登場！！

むーびー（ツルツルすべり台）

（おたよりです）
無事に届き早速組み立てました。
素敵ですね^_^
一歳半の息子も大変気に入ってます。
良いお品をありがとうございました！

こちらこそ素晴らしい写真と動画をありがとうございました。

末永く愛用していただけますと幸いです。
またのお便りを心からお待ちしております。

本田

[0回]

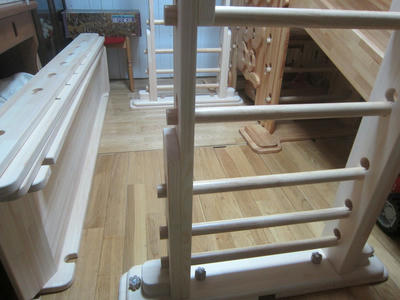

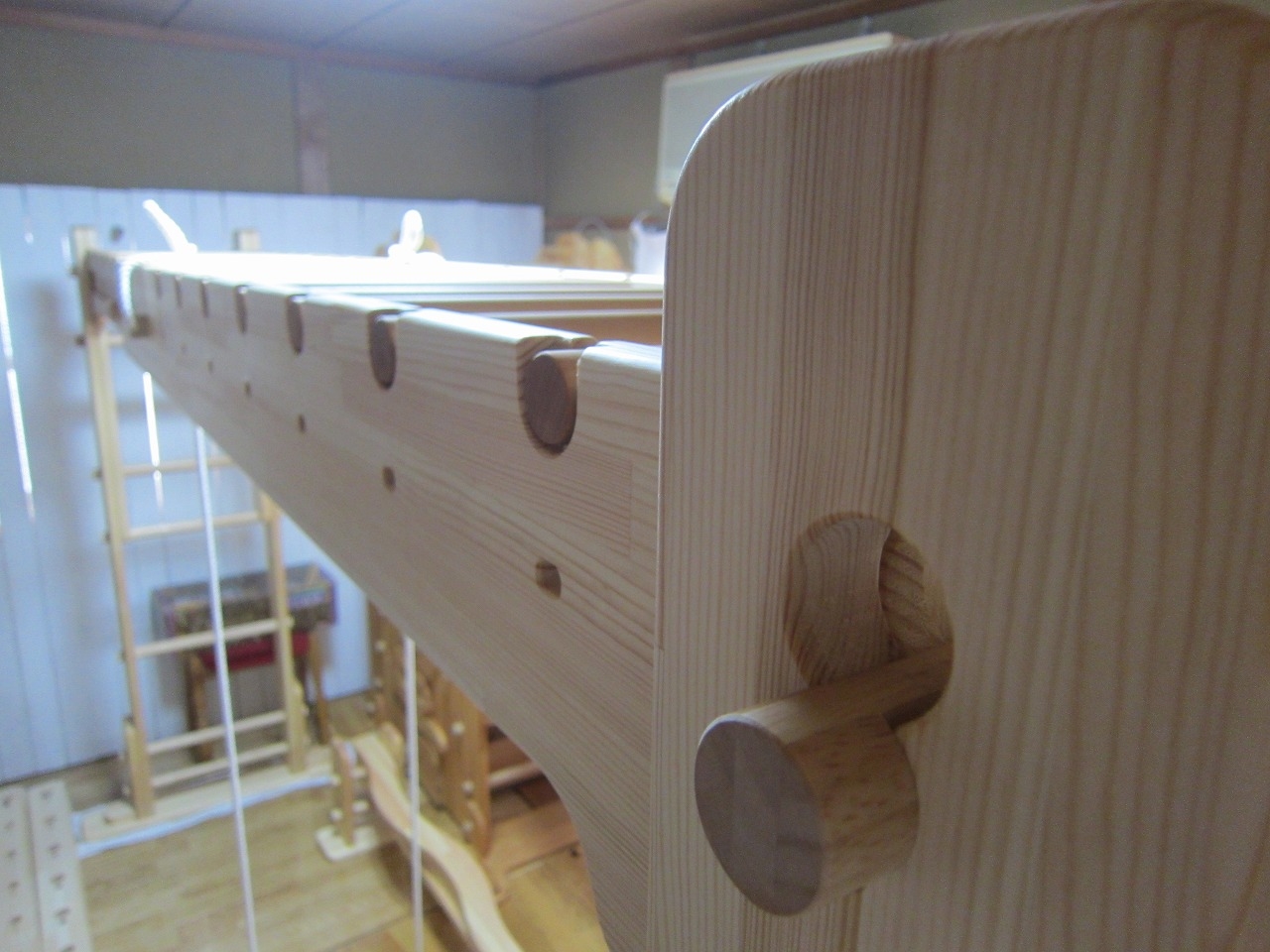

パラレルうんてい標準仕様

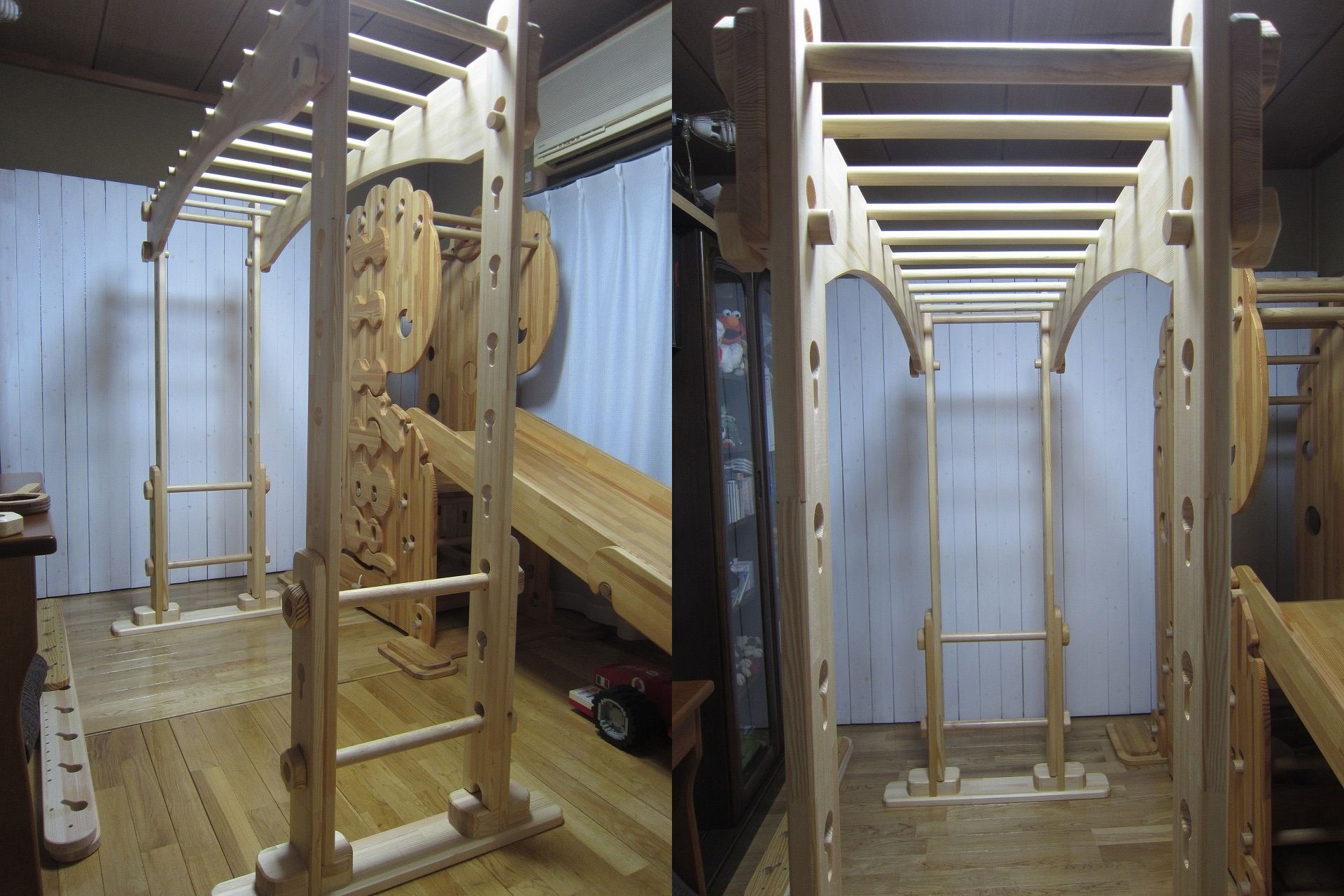

前回記事の生涯仕様と同時進行で製作した標準のパラレルうんていです。
パラレルうんてい２台は結構なハードスケジュールでいまだにダメージが残っています。
組み立てはやはり他とは一線を画すものがあり、慎重な作業が必要です。
２枚の梁を引っ掛けるときには何か布団ばさみのようなモノで柱と梁を仮固定すると安全に組めそうです。試してはいませんが・・。

[0回]

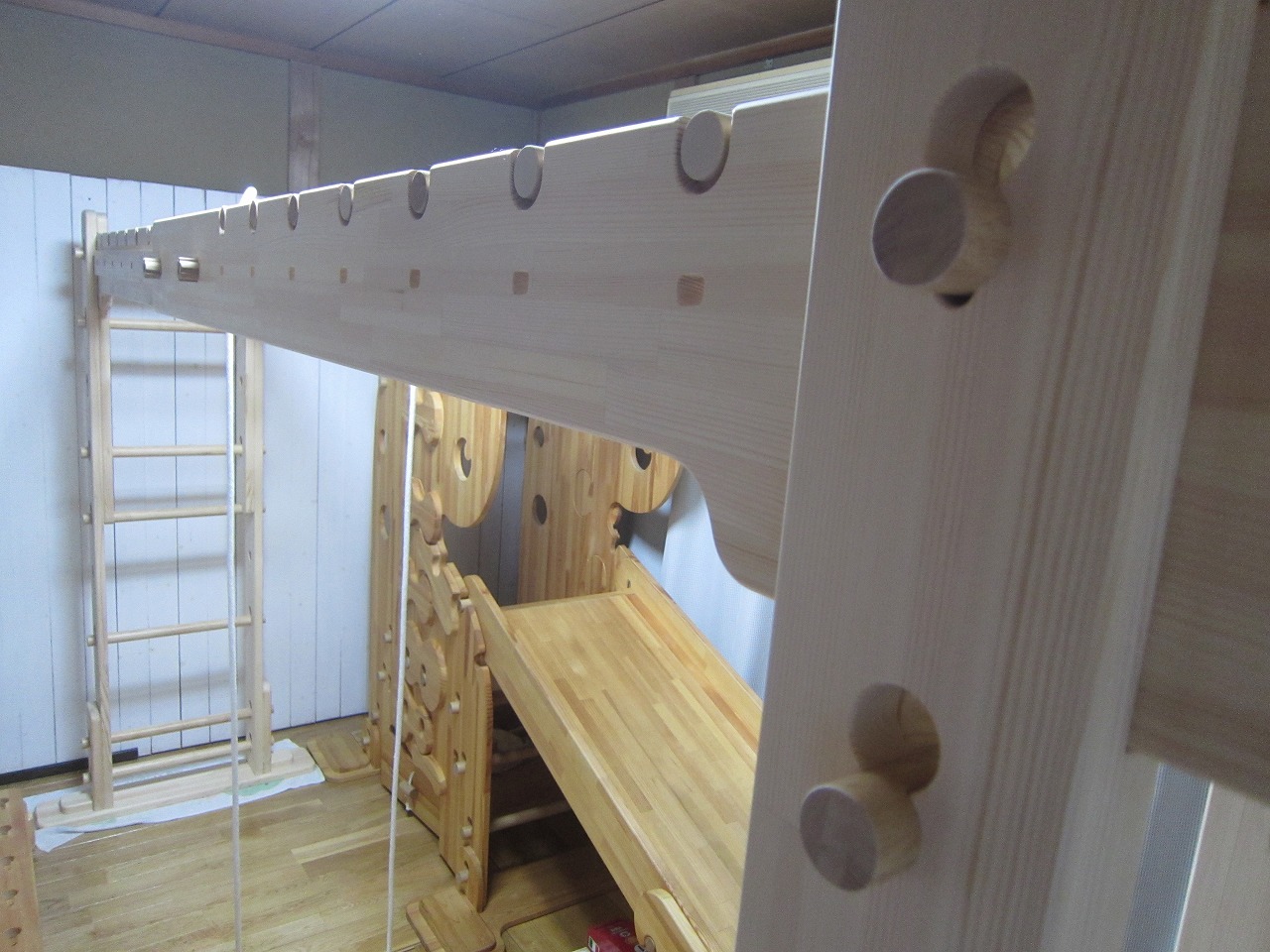

☆パラレルうんてい生涯仕様☆完成！！

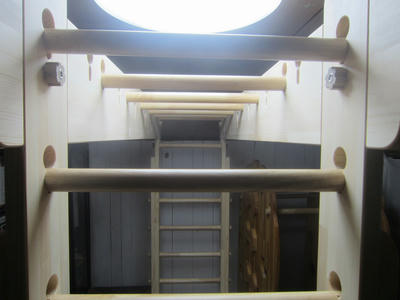

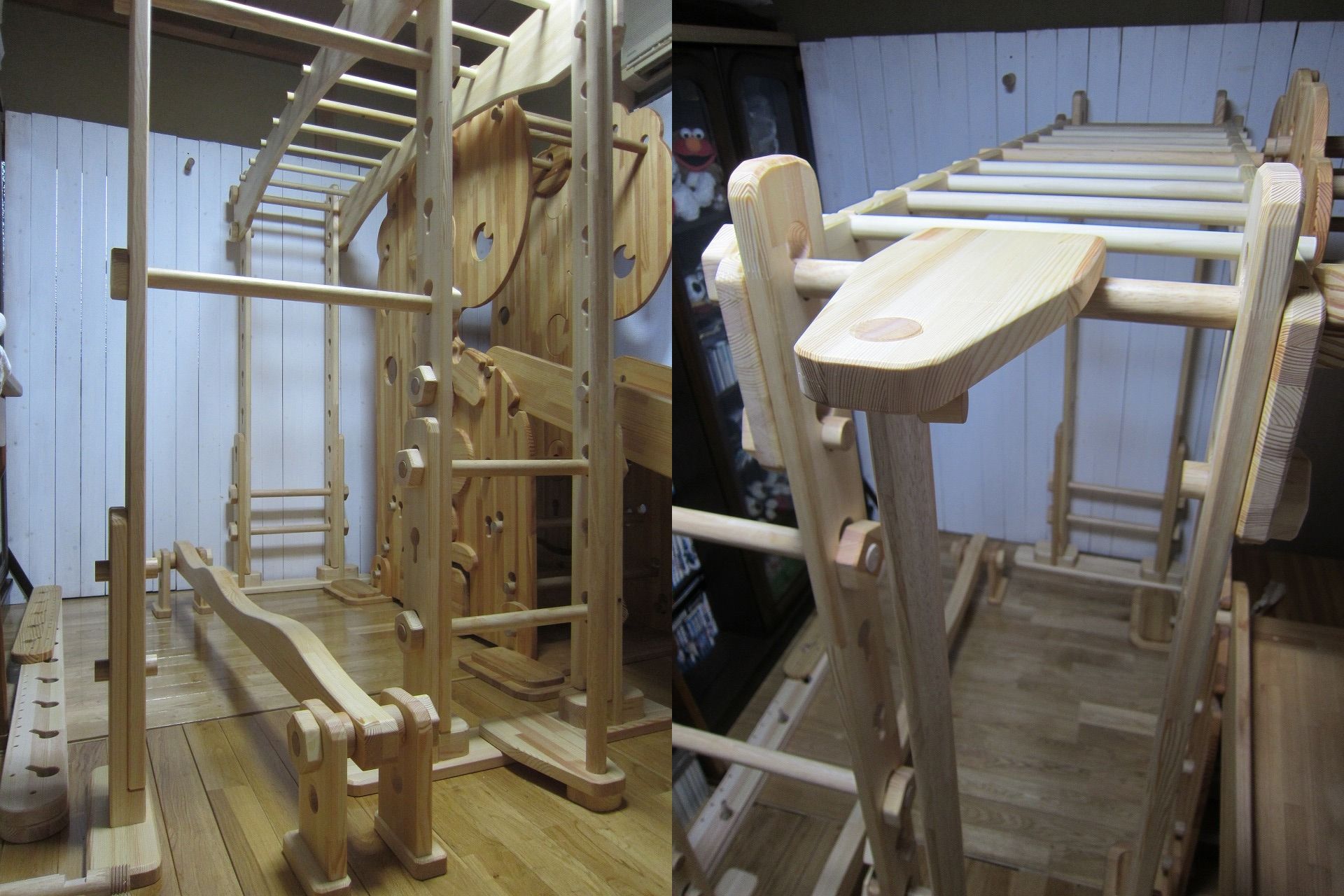

初公開のパラレルうんてい生涯化バージョンです。
過去最大スケールで製作時間も最長でした。
おまけに今回は平行棒を改良しています。

（改良個所）

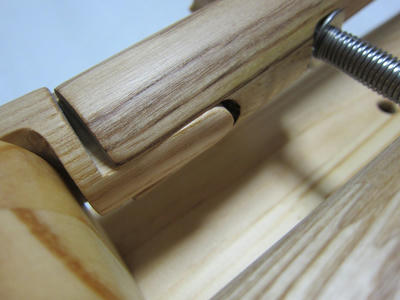

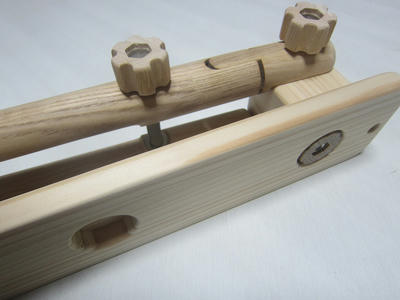

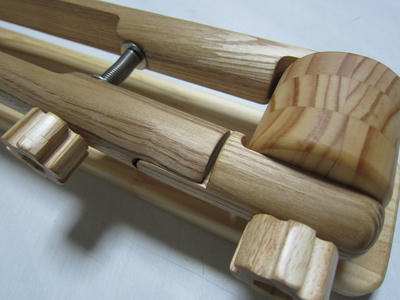

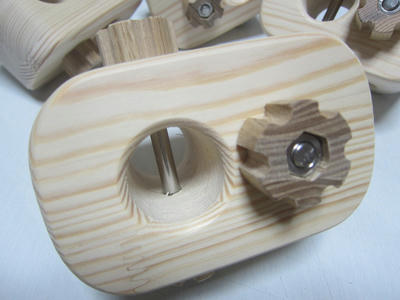

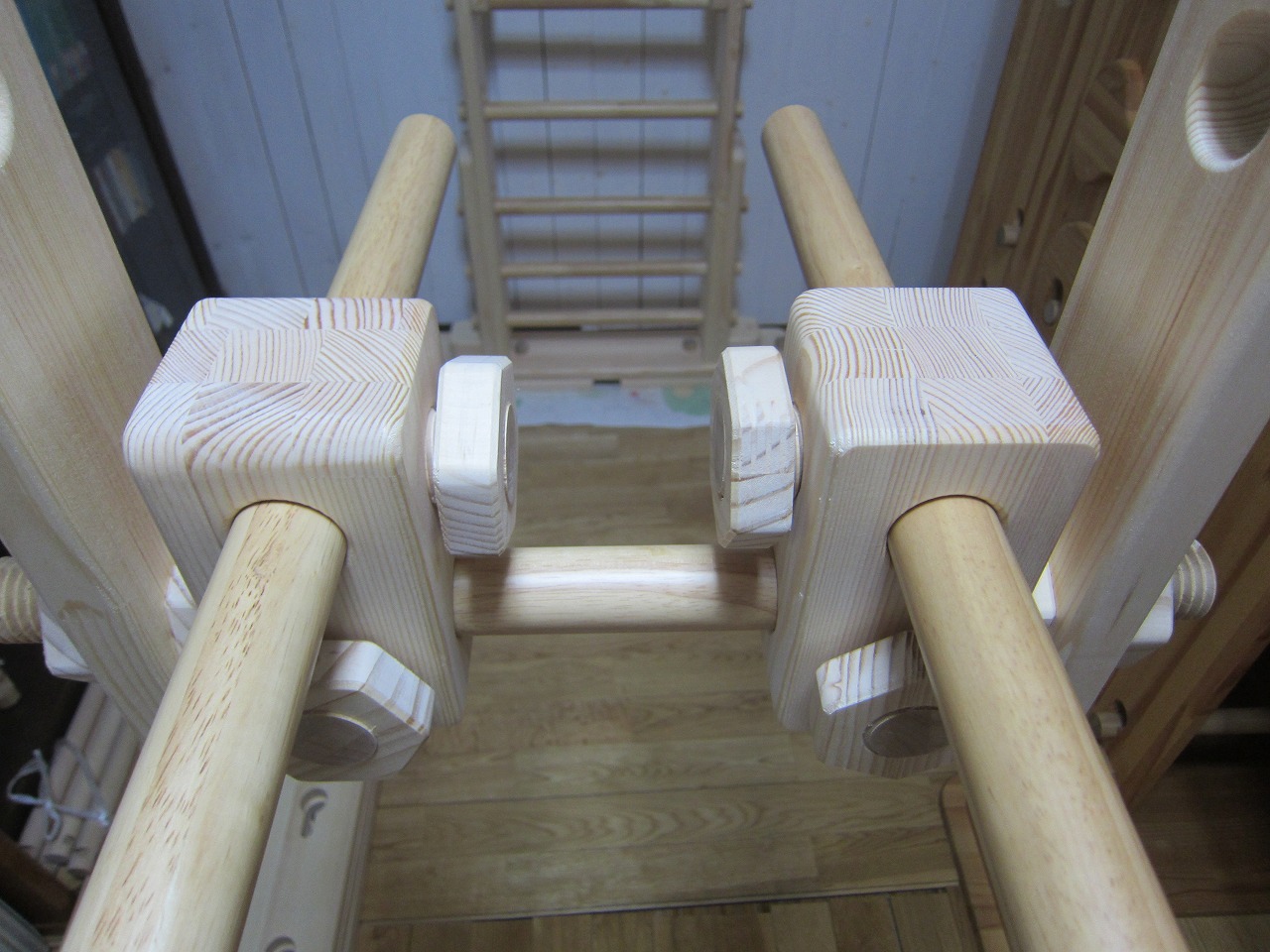

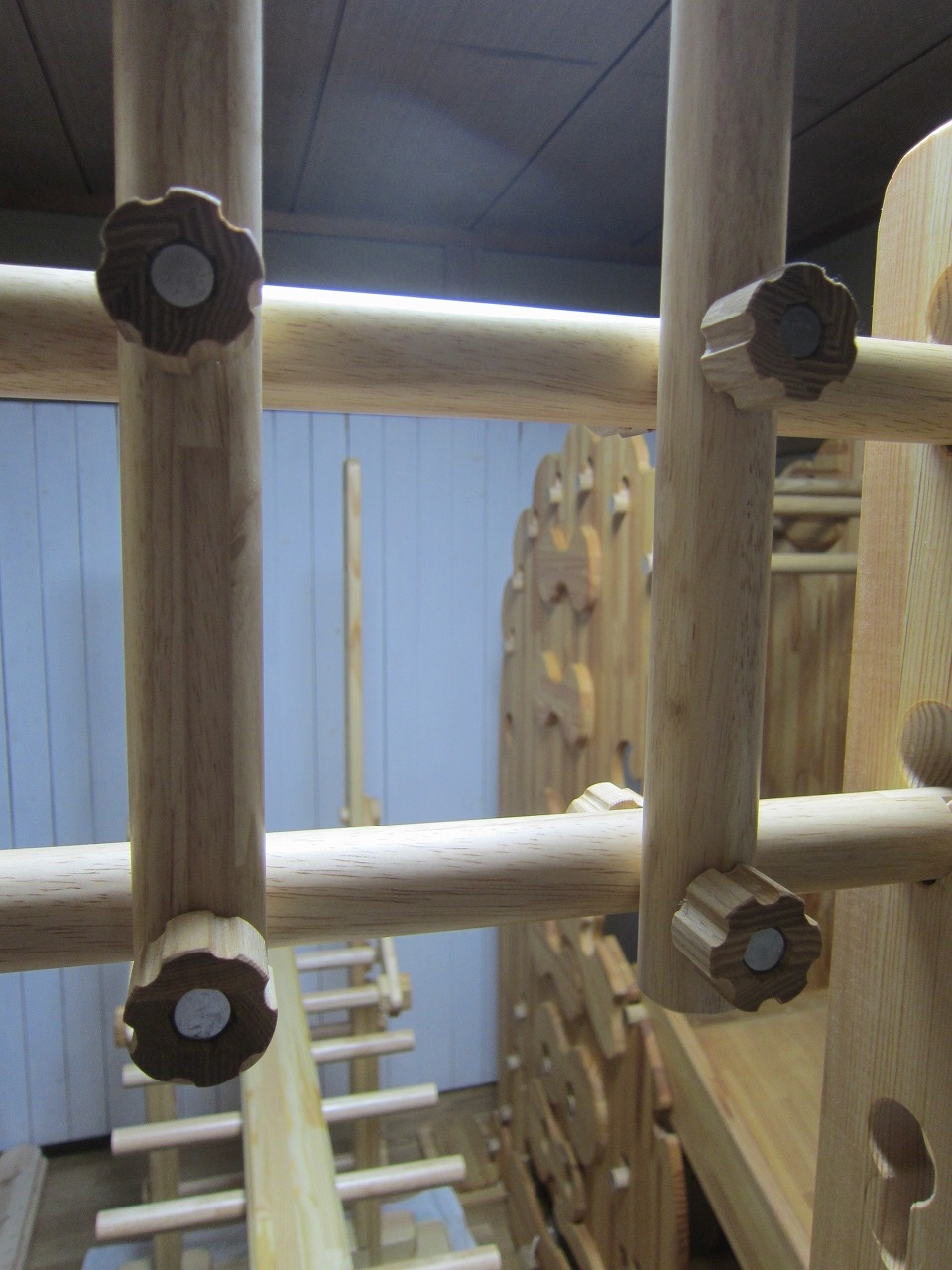

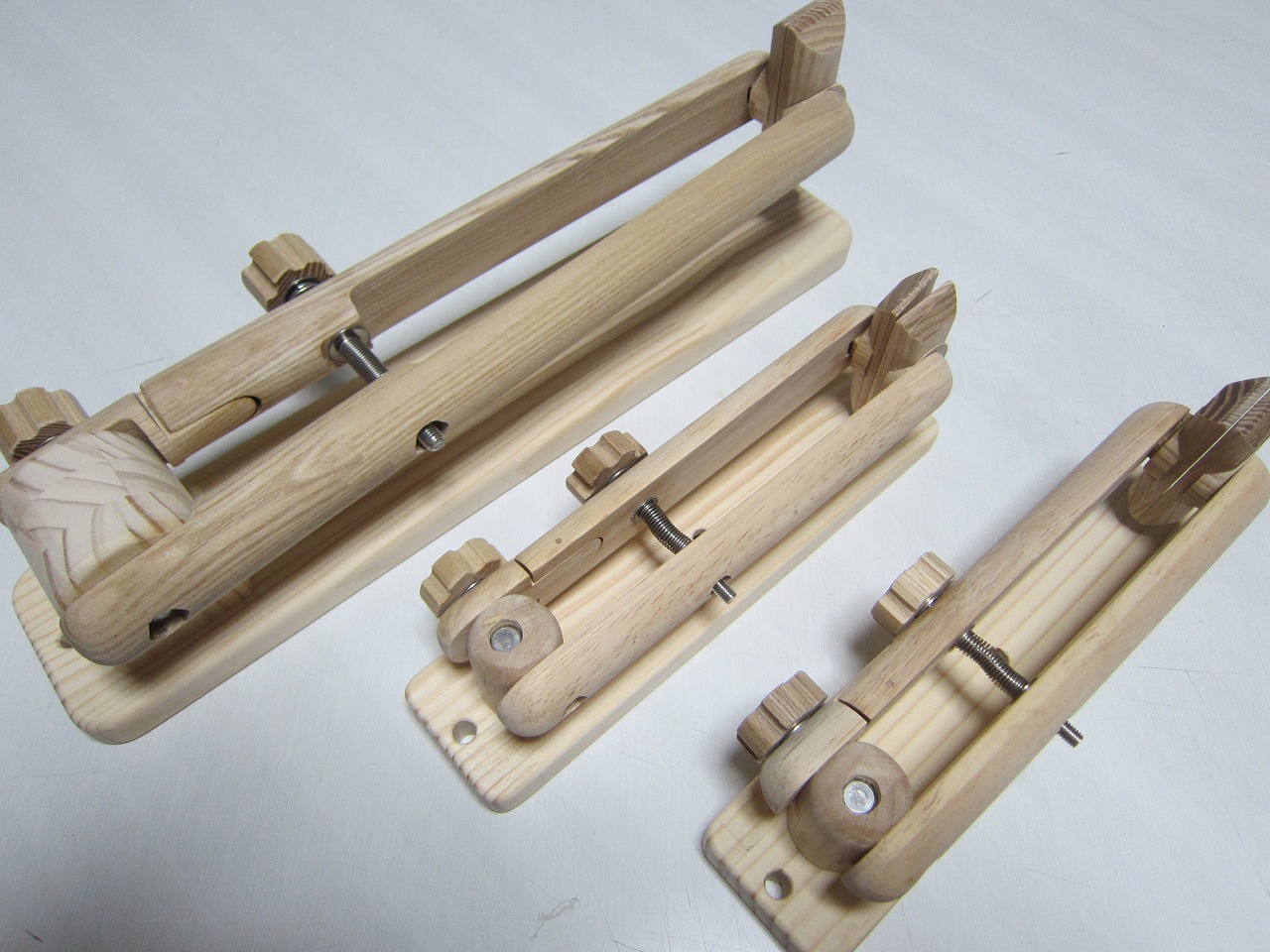

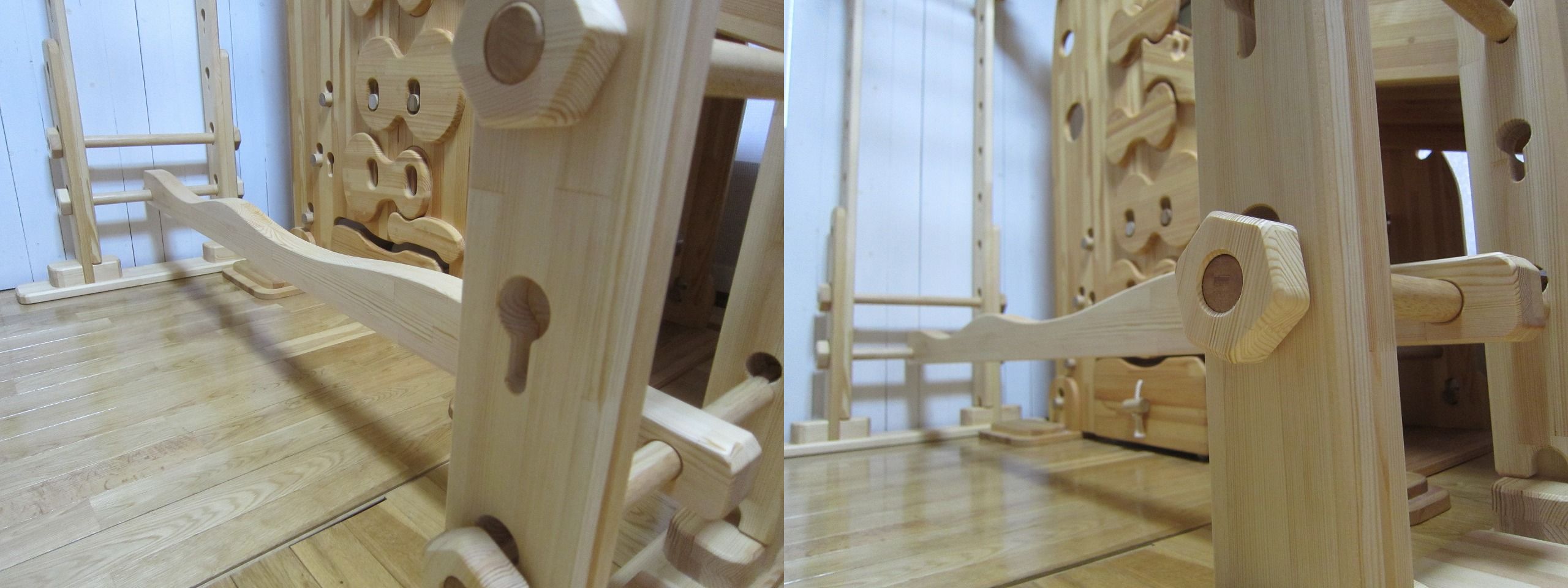

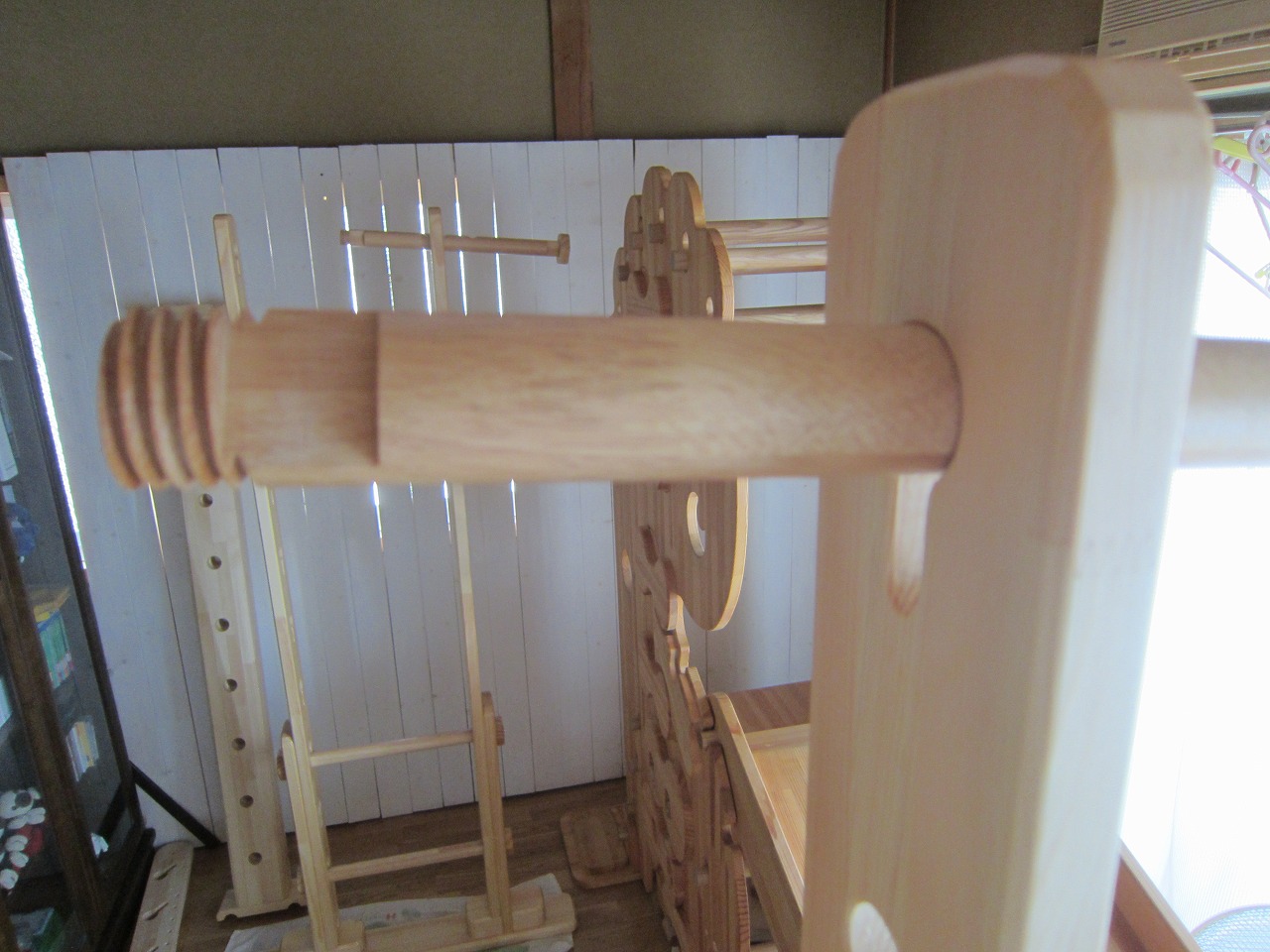

①平行棒取り付けユニットのボルト固定方法⇒木ねじ化。
・美点１＝丸棒に穴あけが不要になり、取り付け場所を選ばない。
・美点２＝平行棒の斜め掛けや垂直掛けが可能になり、よりエキサイティングな世界に！！
・弱点＝なし。

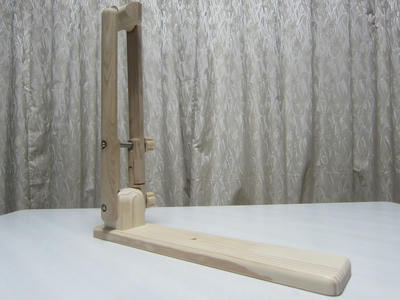

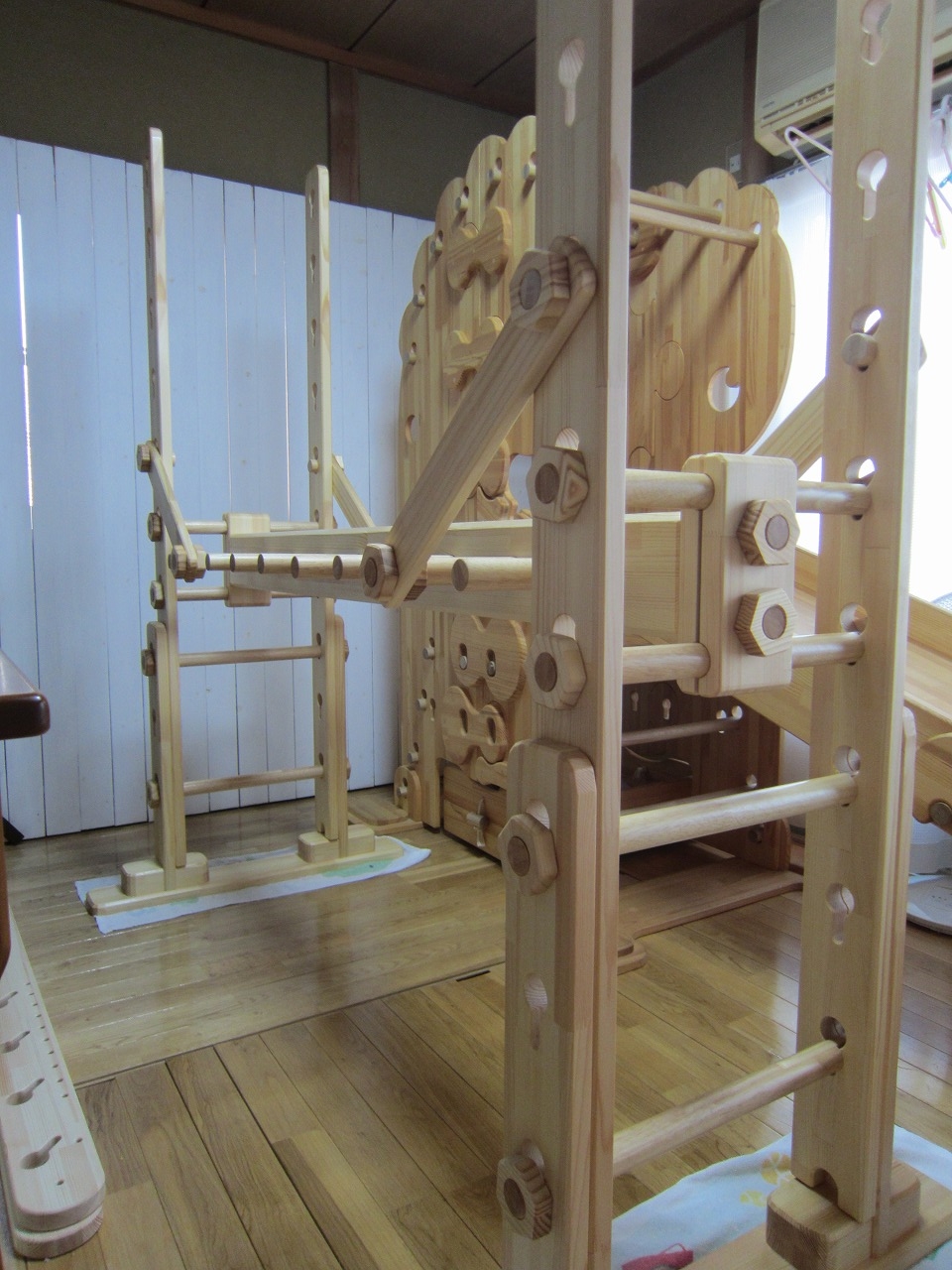

②パラレル用吊り下げユニット追加。
・美点＝梁の高さや伸縮に影響されず常時設置が可能になり、握り棒との連動でうんていワールドのさらなる拡大。
・弱点＝なし。

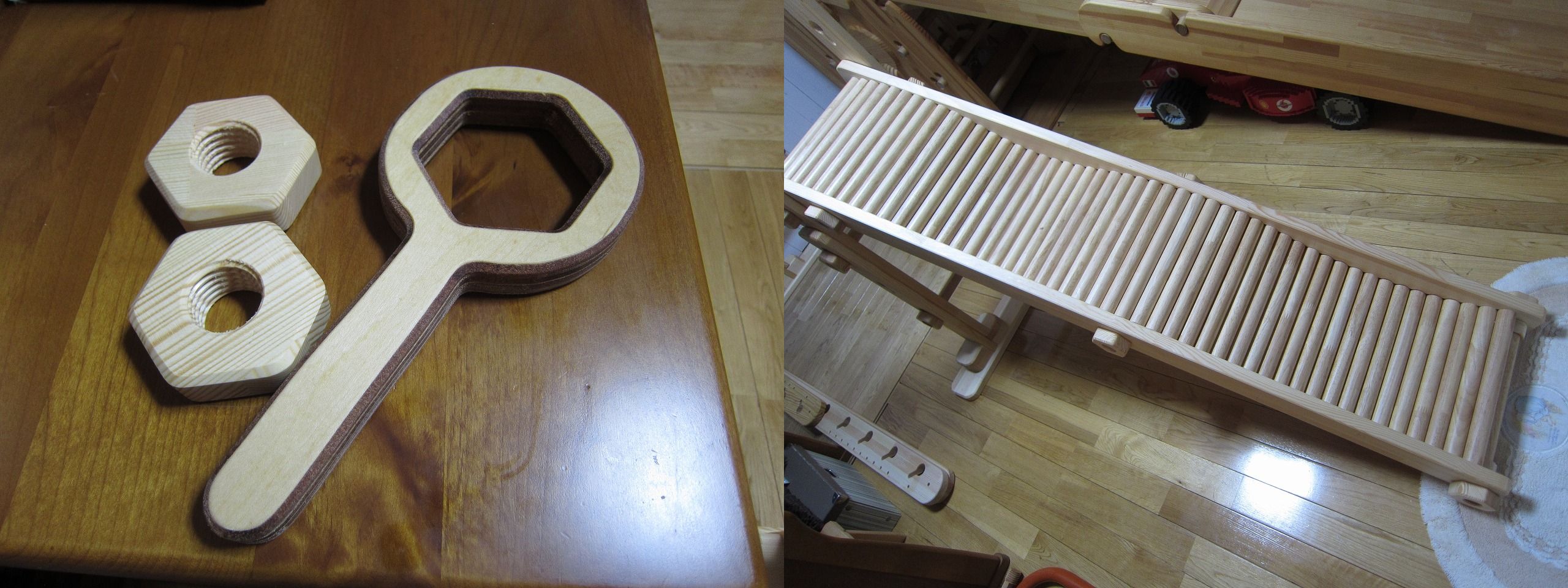

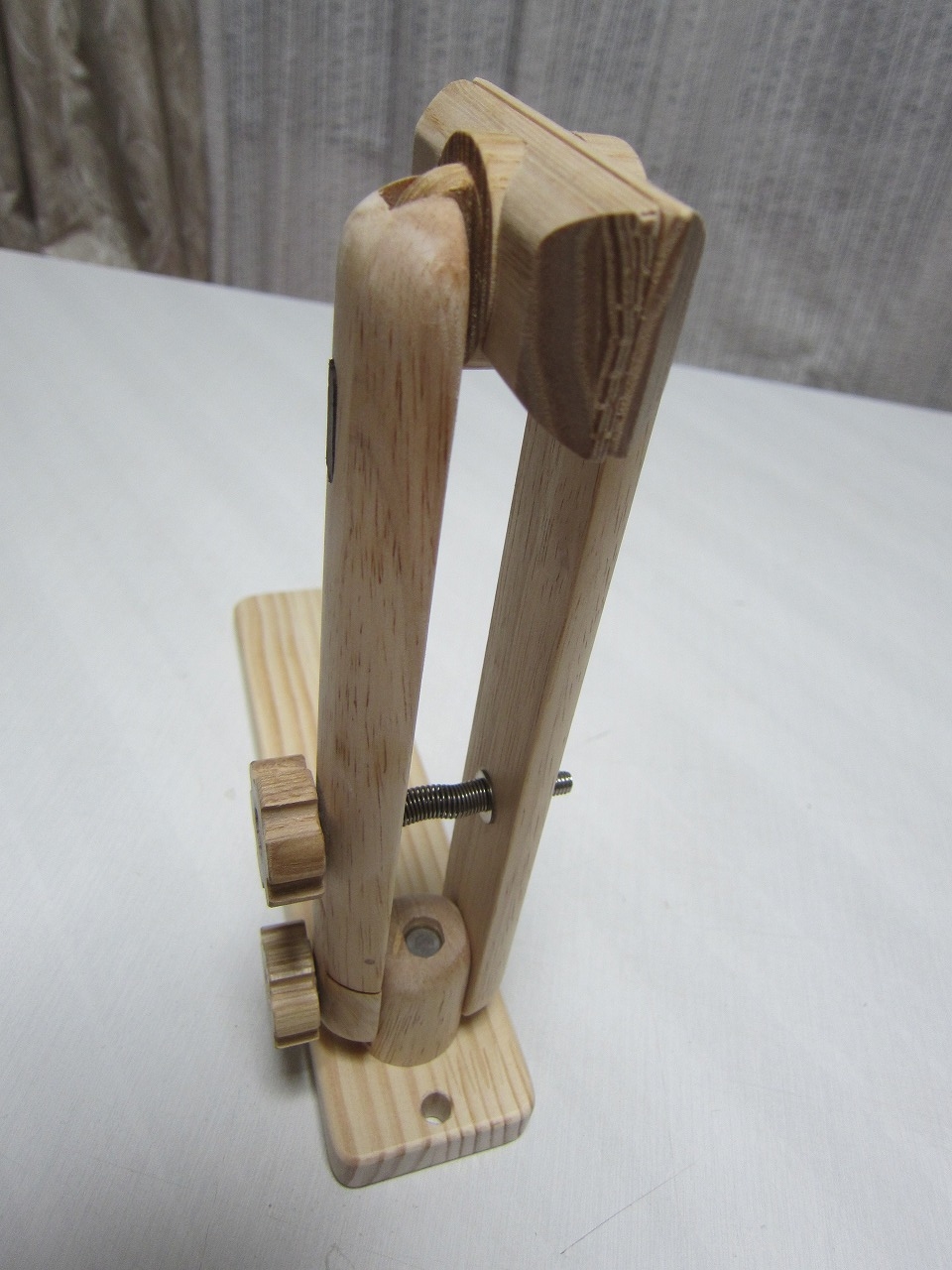

③木製スパナ付属(^^♪
・美点＝使って楽しい工具おもちゃ。
・弱点＝なし。

※パラレルうんてい用平行棒セット（吊り下げユニット＋スパナ付属）

[1回]

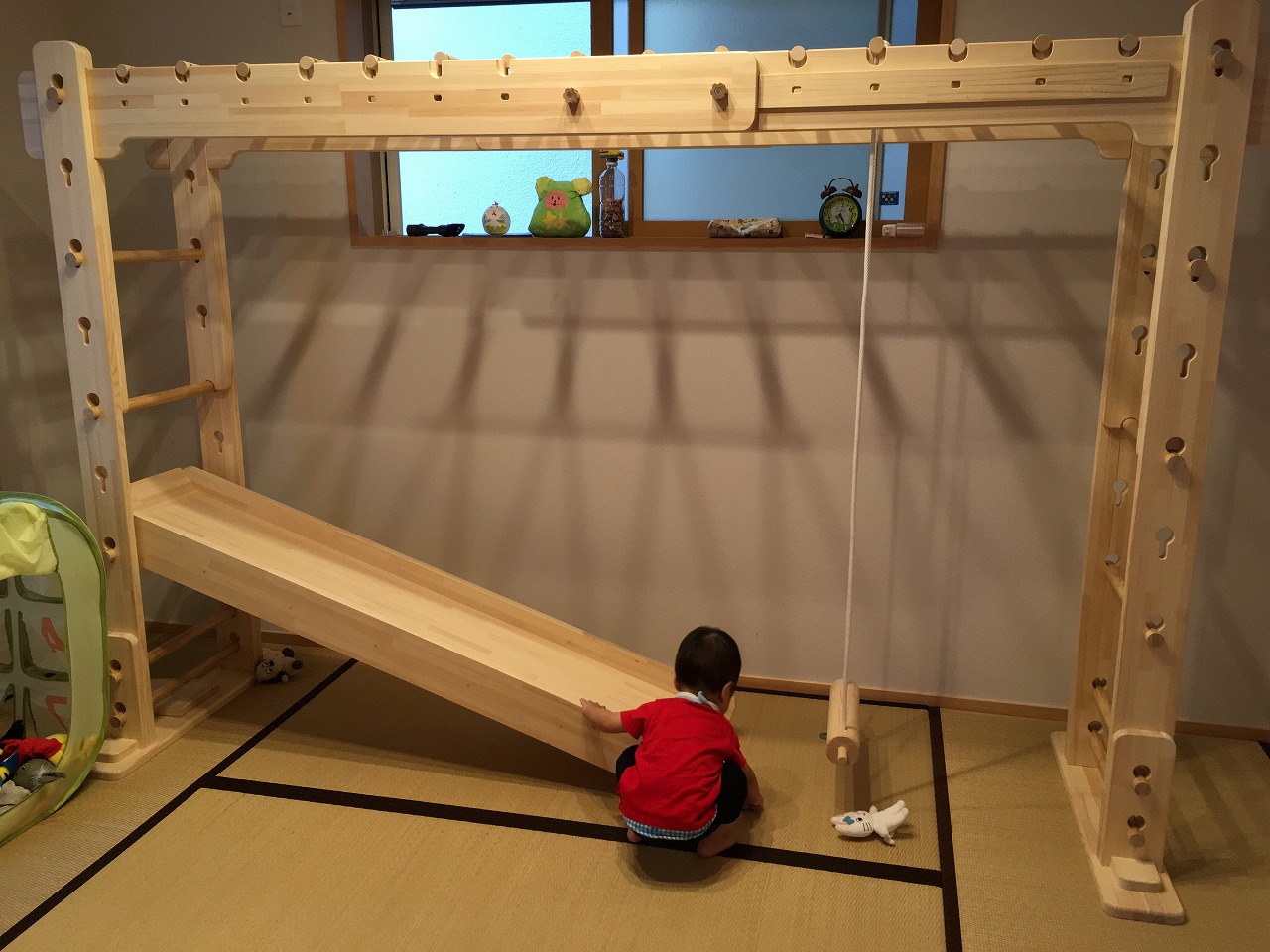

No.71　モンキーフリップ１　（千葉から）

本日、千葉県のＳ．Ｍさまからお便りが届きました。
ありがとうございました。

写真は先週お送りしたモンキーフリップ１です。
綺麗に撮れています。

☆☆☆お便りです☆☆☆

本田様

お世話になっております！

先日うんていが到着し、組立をしました(^^)

まだ登り棒は取付していません

息子がうんていを上手につかえるようになってきた頃に設置しようと思っています

取り急ぎ、到着と設置ののご報告でした(^^)

息子の使用の様子など、

また少し経った頃にメールさせて頂きますね

この度はとても素敵なうんていを作って頂いて

ありがとうございました♬

待った甲斐がありました！！！

気に入っていただき光栄です。
最近は夏の疲れが出たのか作業も思うように捗っていませんが、こういうお便りをいただくと、エネルギーが補充されたようでありがたいです。
それでは、またのお便りを心からお待ちしております。

※Ｓ．Ｍさまのブログです⇒https://ameblo.jp/dweuserwmk/entry-12323549957.html

　　　　　　　　　　　　本田

[0回]

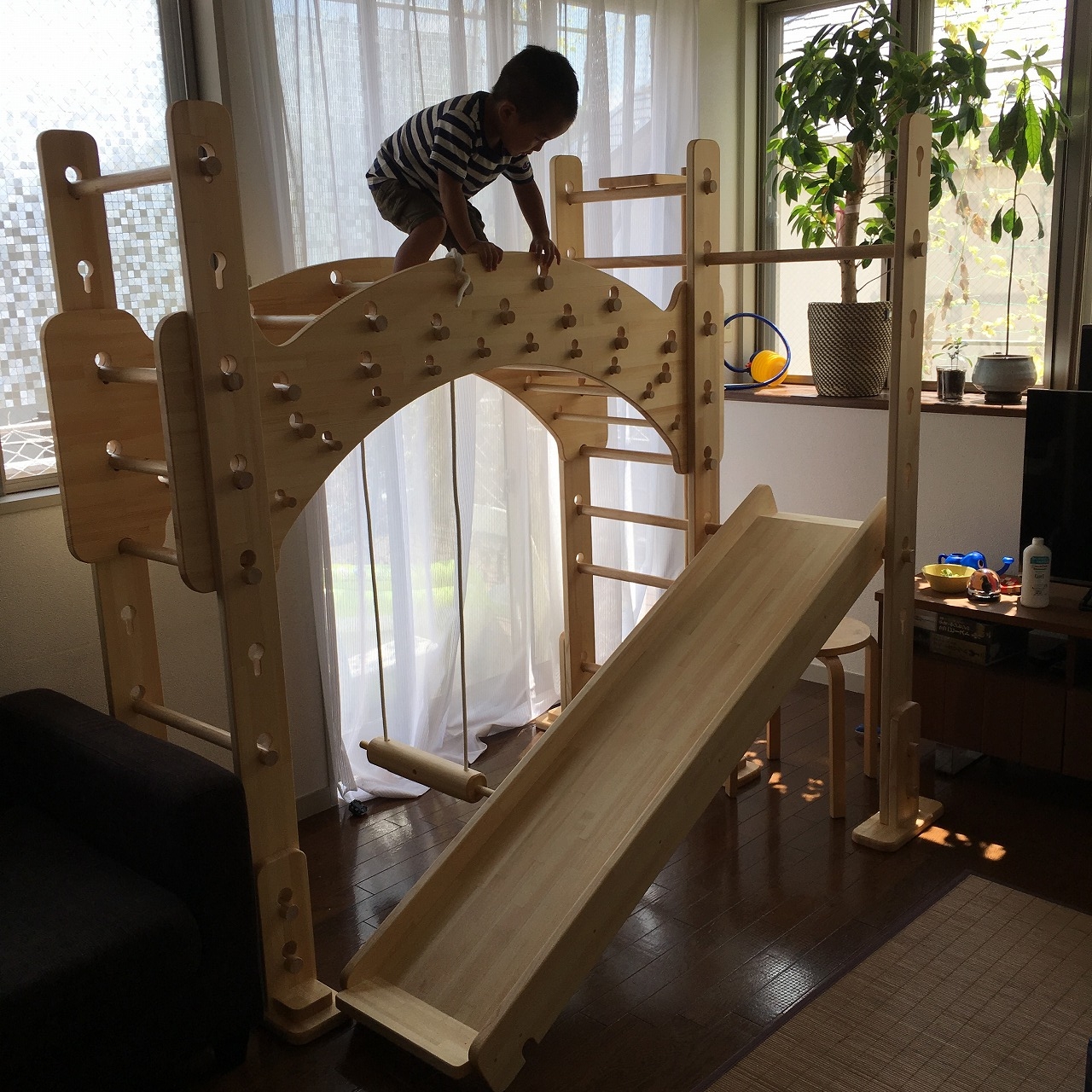

No.70　ブリッジうんてい　by 東京

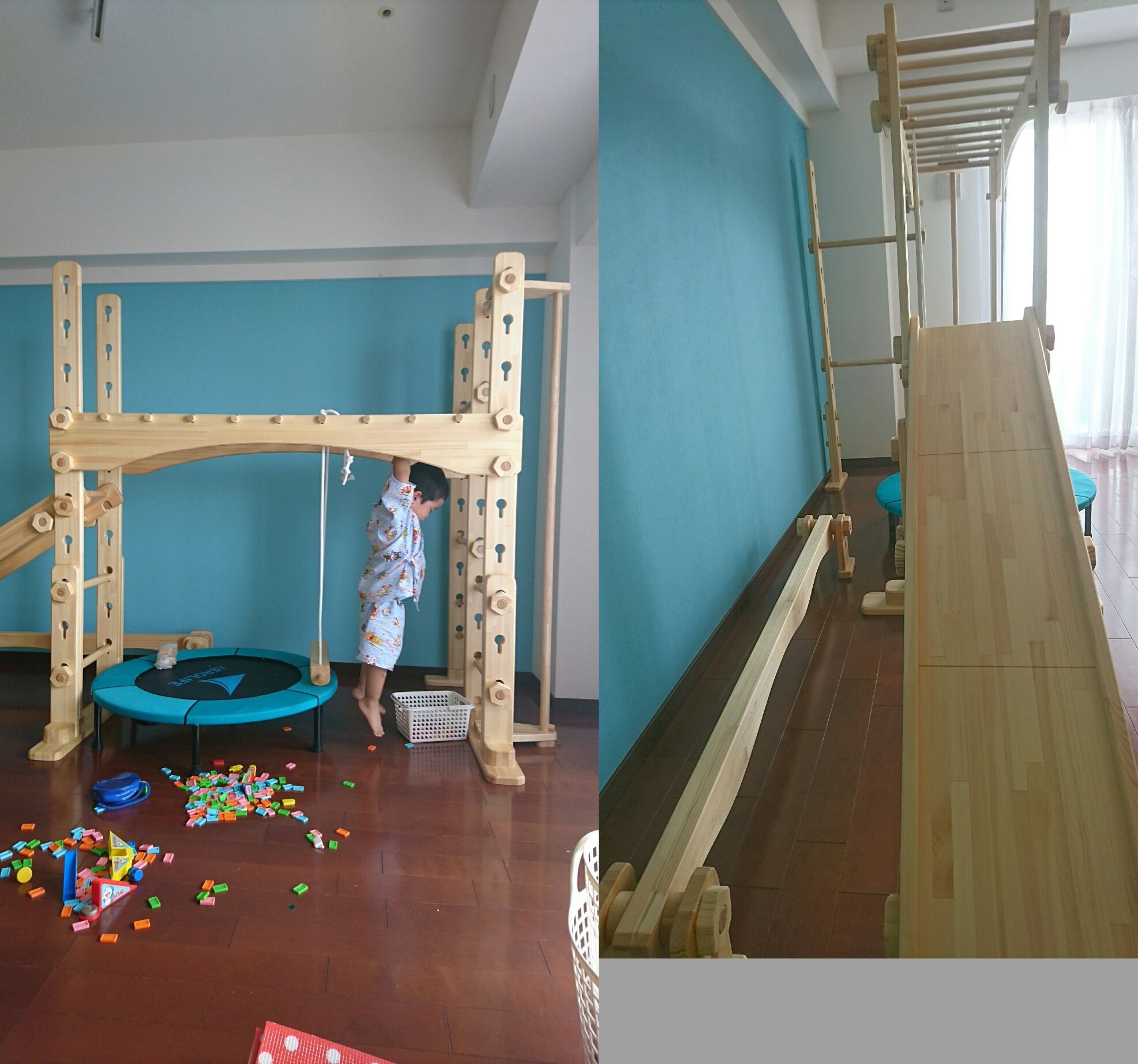

東京はＥ．Ａ様から写真が届きました。ありがとうございました。
先月お送りしたブリッジうんていです。
すべり台、鉄棒機能、登り棒、ロープ丸太ブランコを備え、蜜蝋ＷＡＸで仕上げています。
ブリッジうんていの写真は久しぶりで、確か２～３回目だと思います。大変貴重な写真を送って下さいました。

早速遊んでおりますね。そうです、ブリッジはこういうスリリングな丸棒渡りを誘うのです。これも貴重なショットです。

【お便りです】

本田さま

週末の主人の休暇を待って組み立てました！

早速大喜びで、うんてい上下、ブランコ、滑り台を試しています。

木の手触りと、優しい存在感と、何よりブリッジの素敵な造形たまらないです。

ありがとうございます！

こちらこそ貴重な写真をいただき感謝しております。
子供さんの成長のお役に立てれば幸いです。

それでは、またのお便りを心からお待ちしております。
ありがとうございました。

　　　　　　　　　　　　　　本田

[0回]

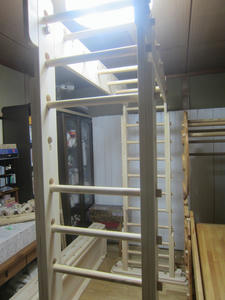

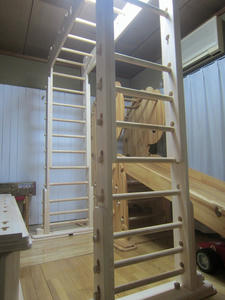

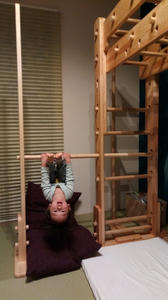

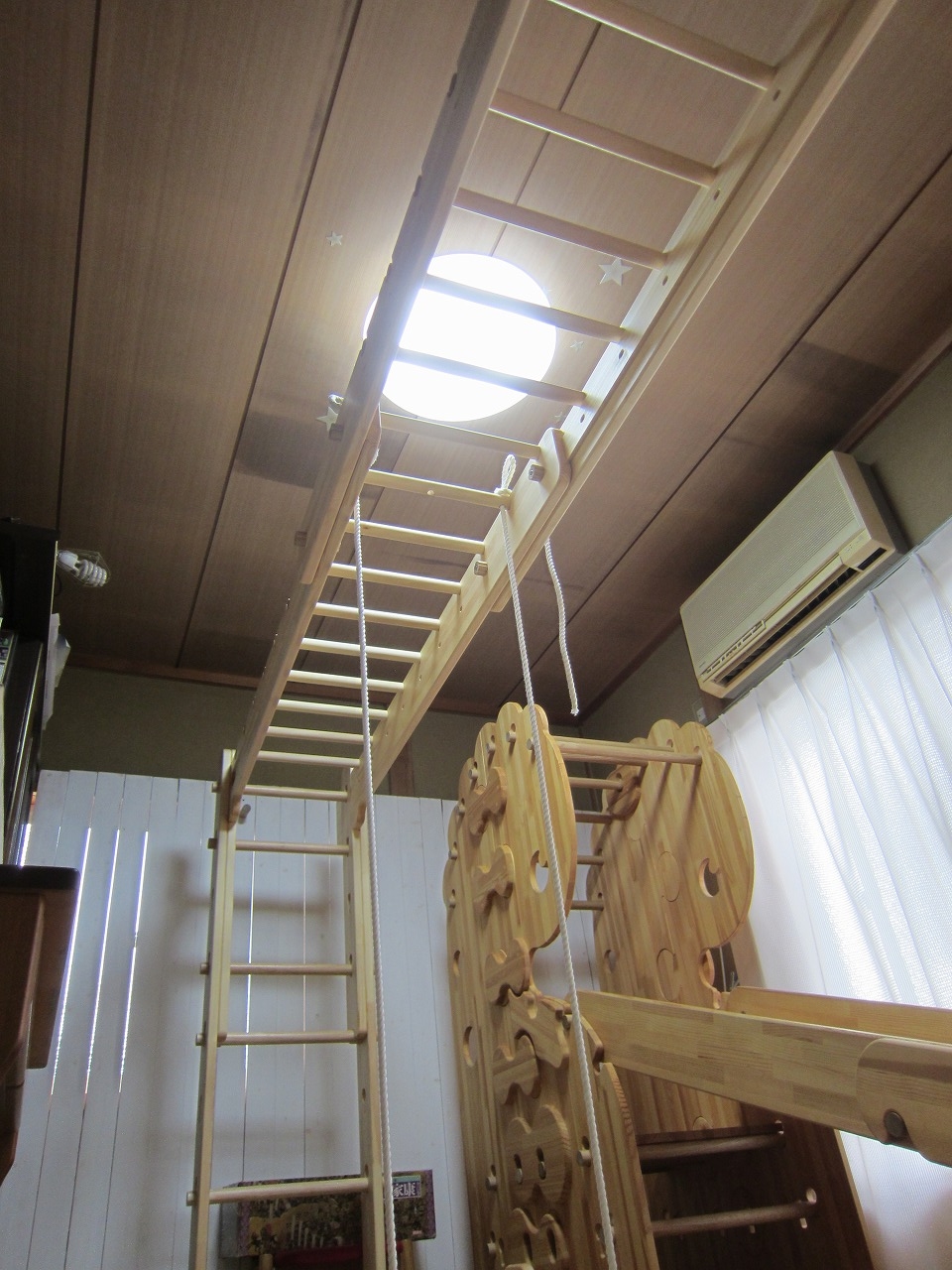

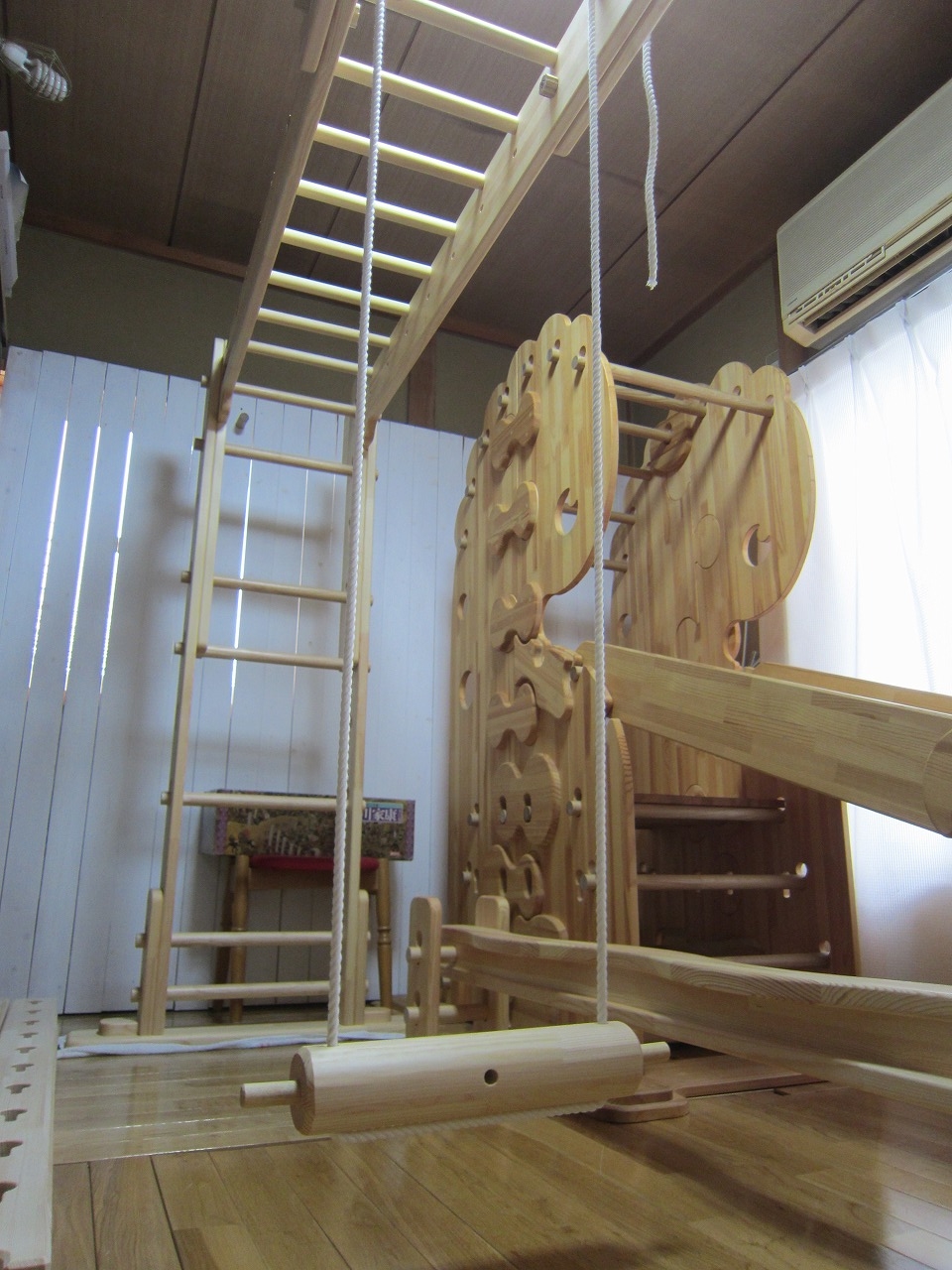

ロング登り棒　完成

動画（ロング登り棒　８歳児　身長１２６ｃｍ）

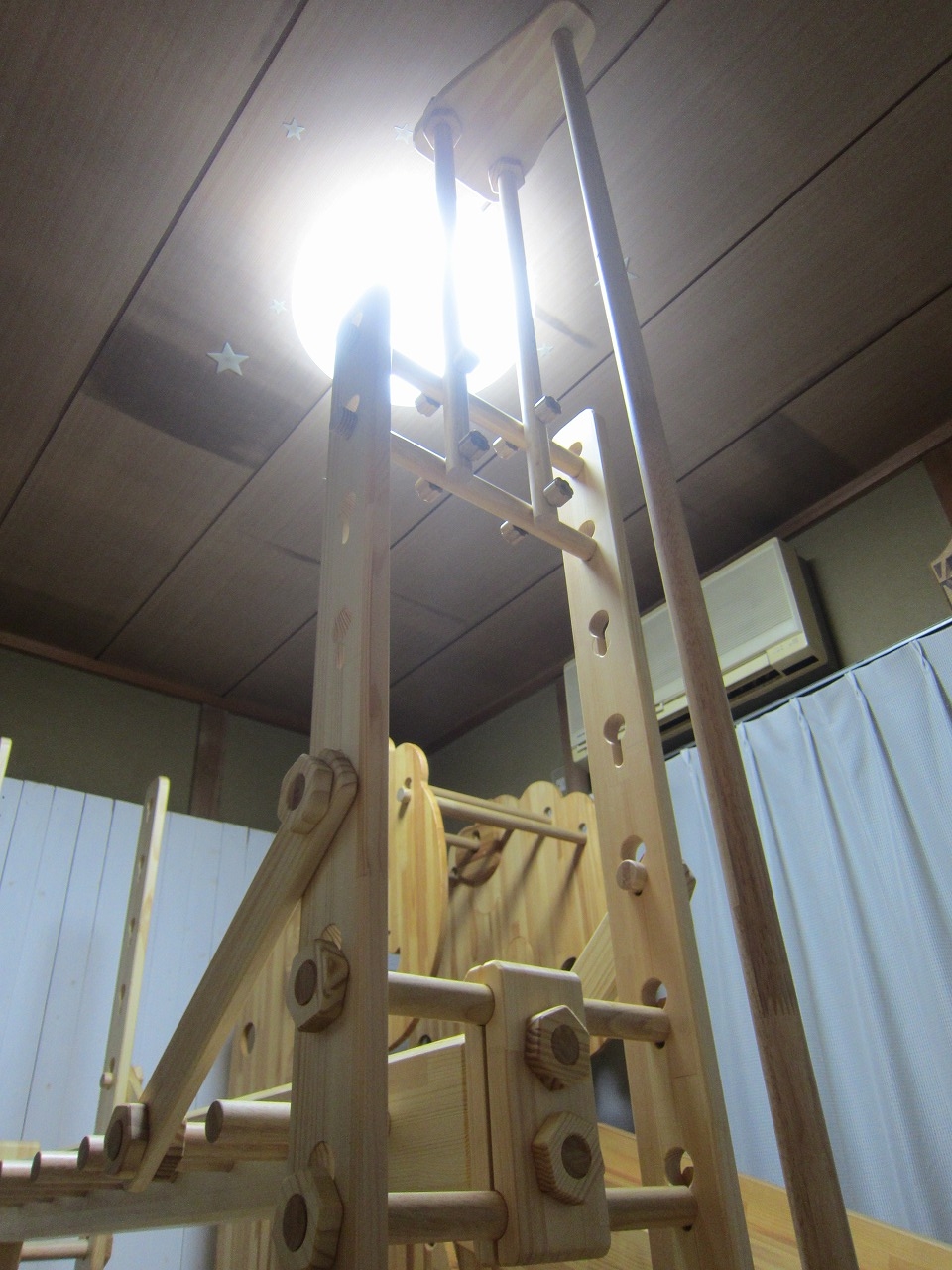

新オプション（ロング登り棒）が完成しました。

最大高さ：２３００ｍｍ

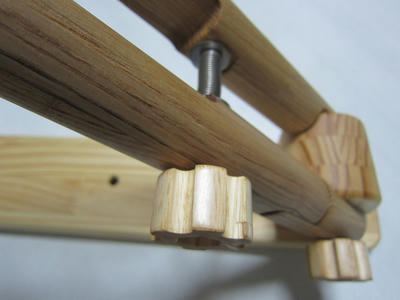

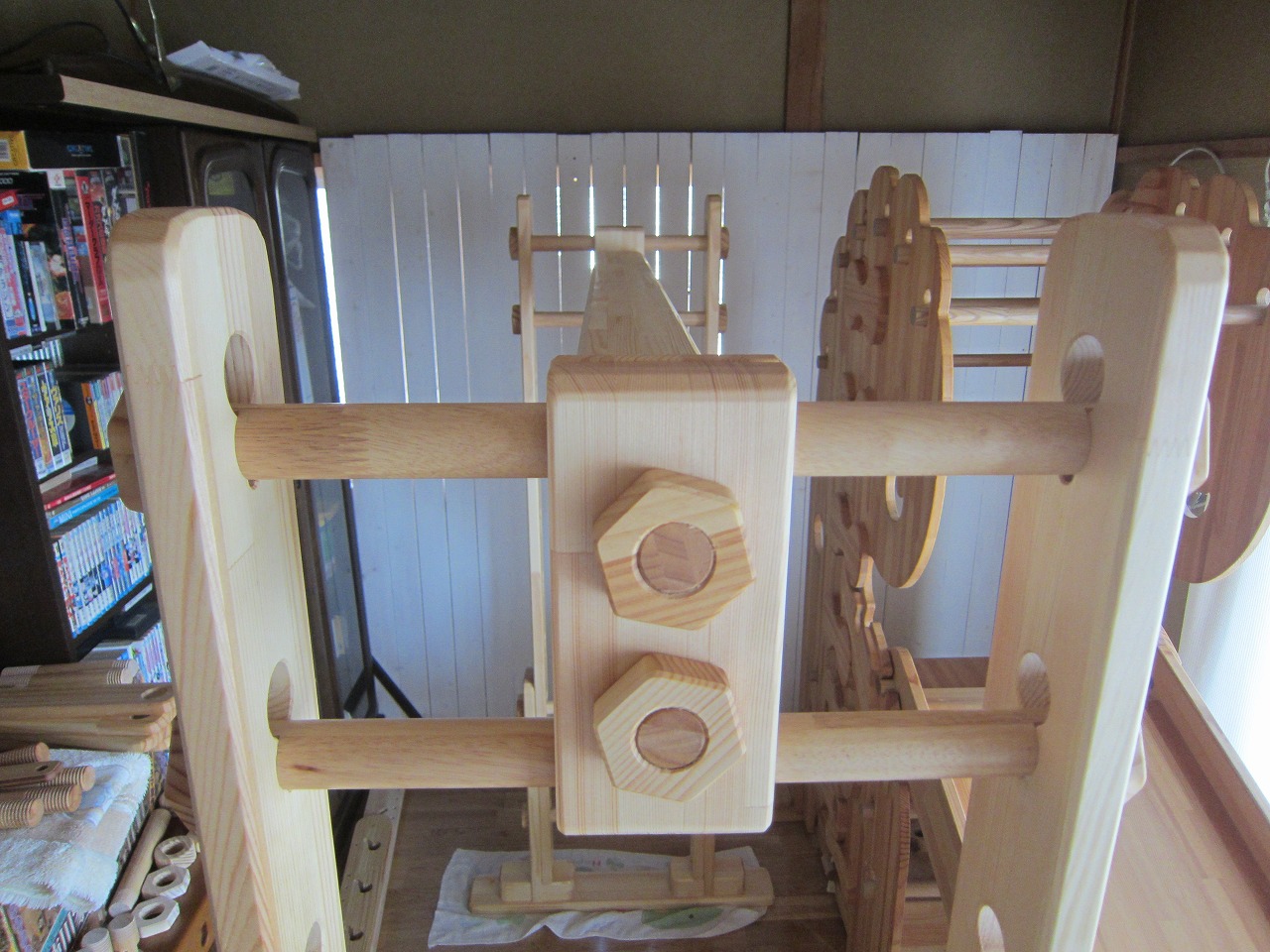

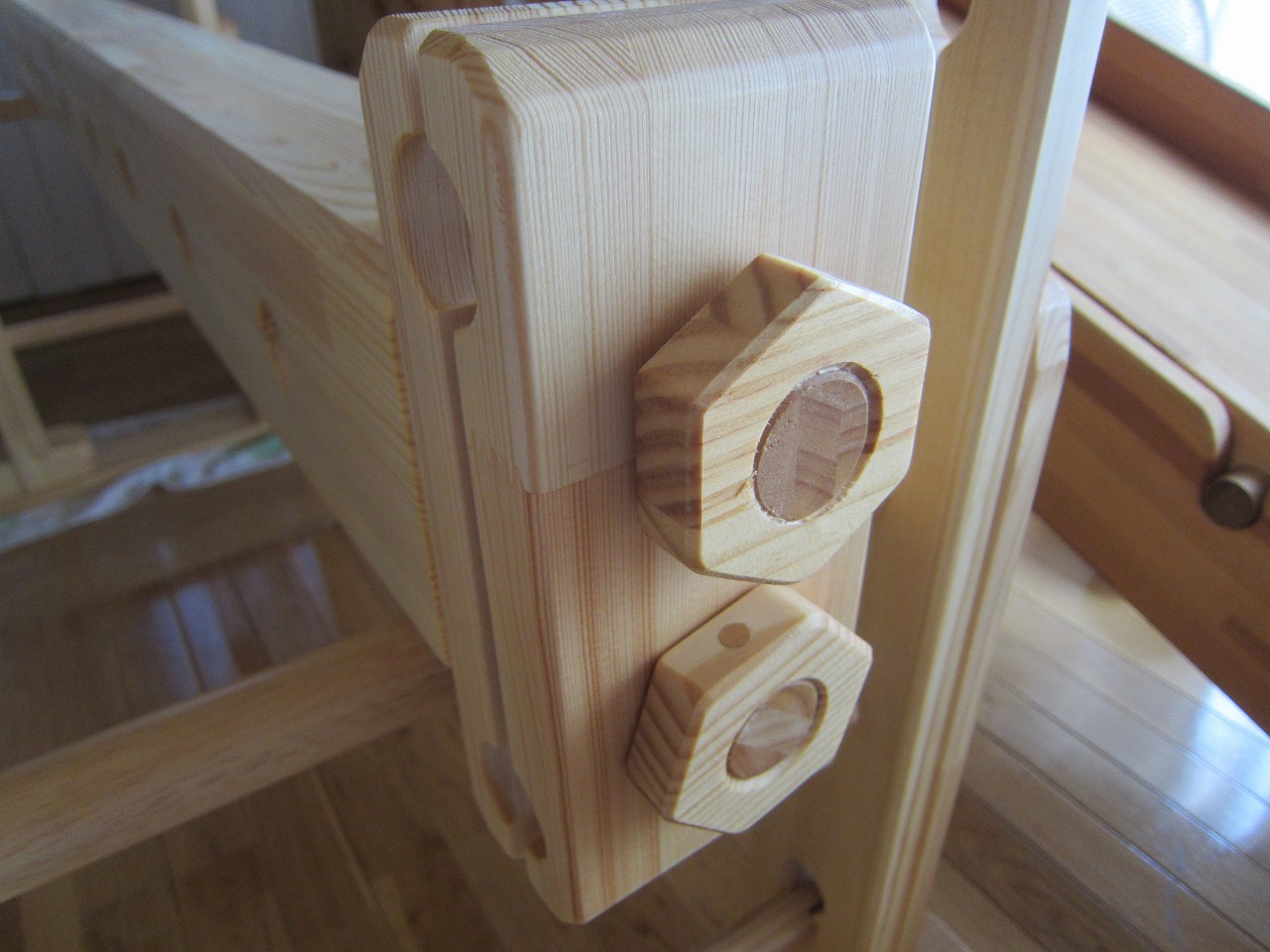

柱ユニットの丸棒に木製ボルトセットで固定します。

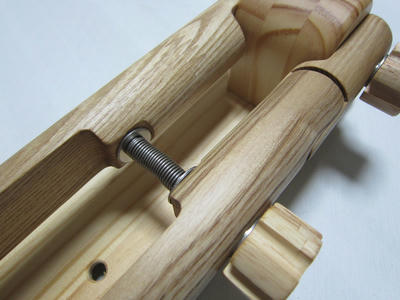

３２ｍｍ登り棒は２本をボルトで連結します。工具は不要。

上部▽板が外れないように木製ナットで固定します。

使い勝手は通常の登り棒をロング化したもので、高さがあるため揺れは発生しますが普通に使えます。大人のしがみつき鍛錬にも役立つかもしれません。
※注意事項です。
ロング登り棒は発送サイズの関係で登り棒を６ｍｍボルトで繋いで長くしているため、通常のタイプよりも横揺れに対する耐久性は劣ります。よって、スムーズに登れない、又は全く登れない子供さんの場合は、登り棒を固定する天板を最下段まで下げて、スムーズに登れるまで段階的に天板を上げていってください。

[1回]

モンキーフリップ２　組み立て方

ようやく出来ました。モンキーフリップ２
今までにないデザインと構造です。

それでは、組み立て方にいきます。

基本はモンキーフリップ１と同様ですが、センターの梁が少々重いので、難易度は高い部類に入ります。若い男性ならば特に問題はないでしょう。

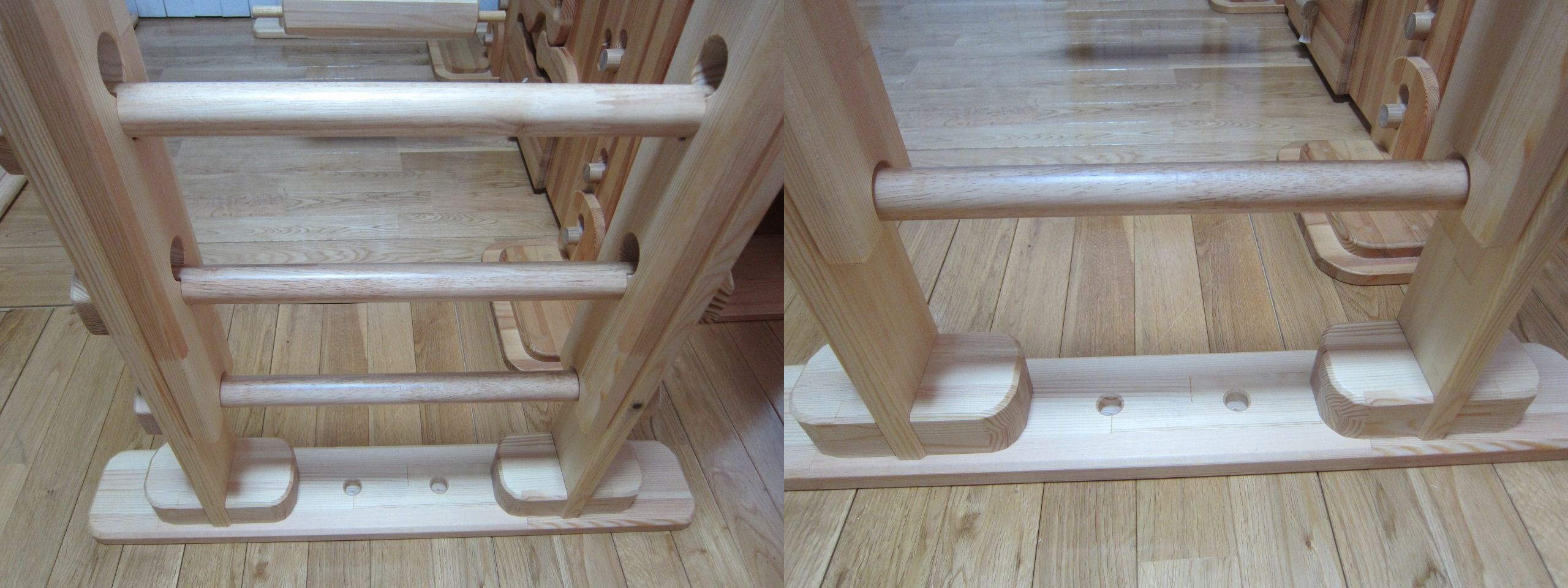

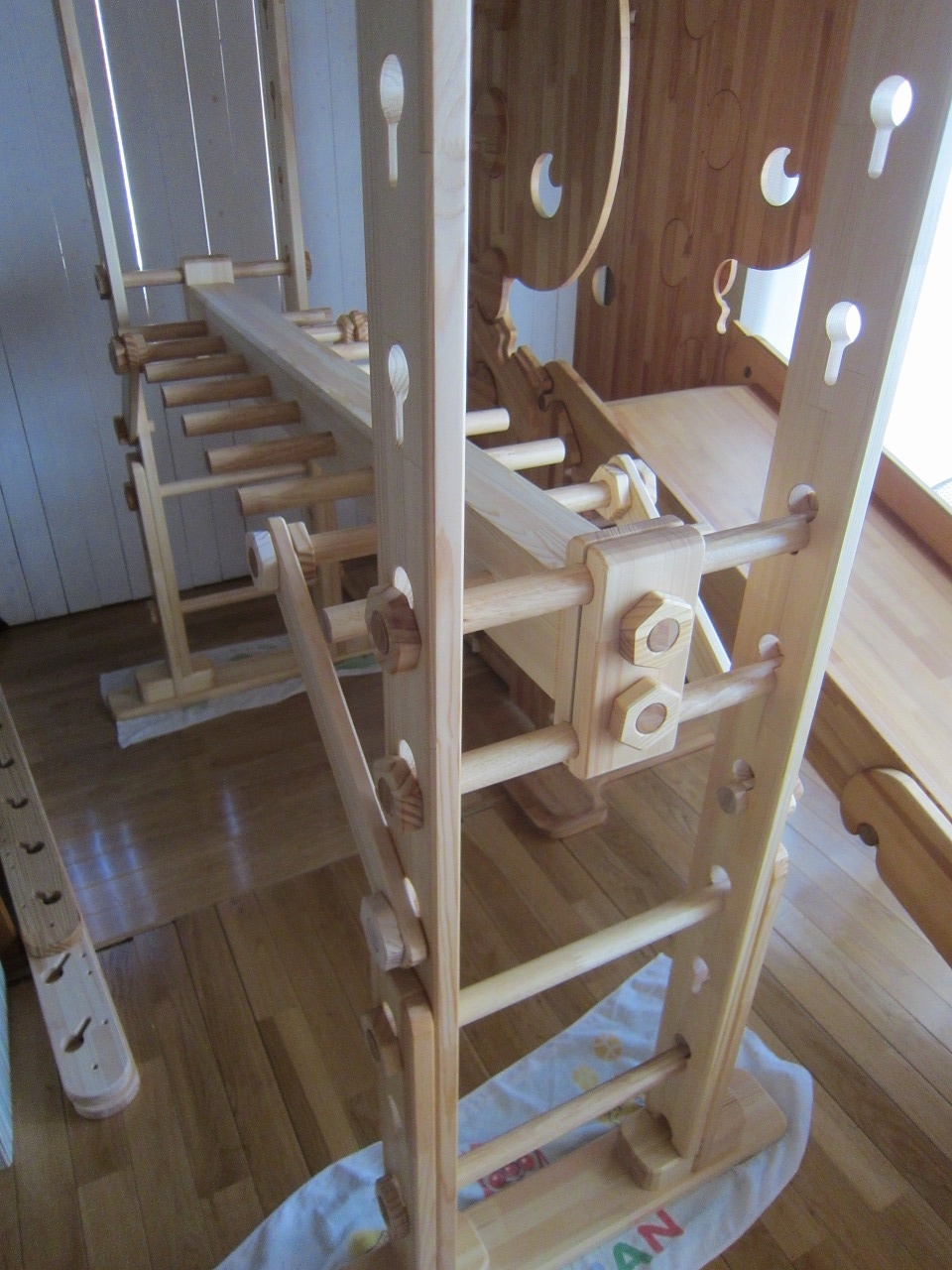

①まずは土台から。

②土台用丸棒を通して柱を取り付けていきます。

③丸棒をしっかりと押し下げます。

④柱ユニットに梁用丸棒を１本ずつ通します。

⑤梁を用意しておきます。

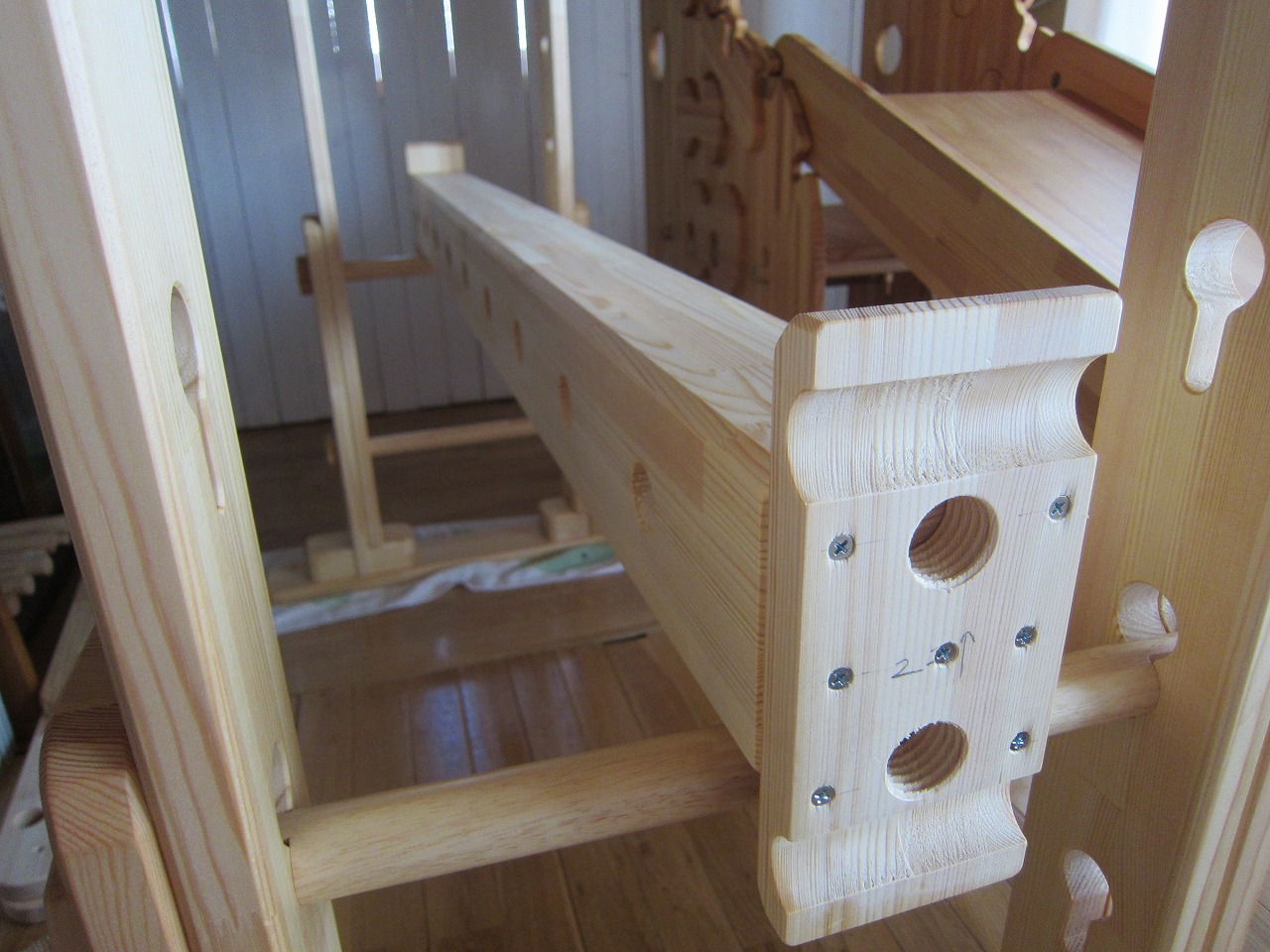

⑥梁と丸棒に固定するためのスペーサーセットです。

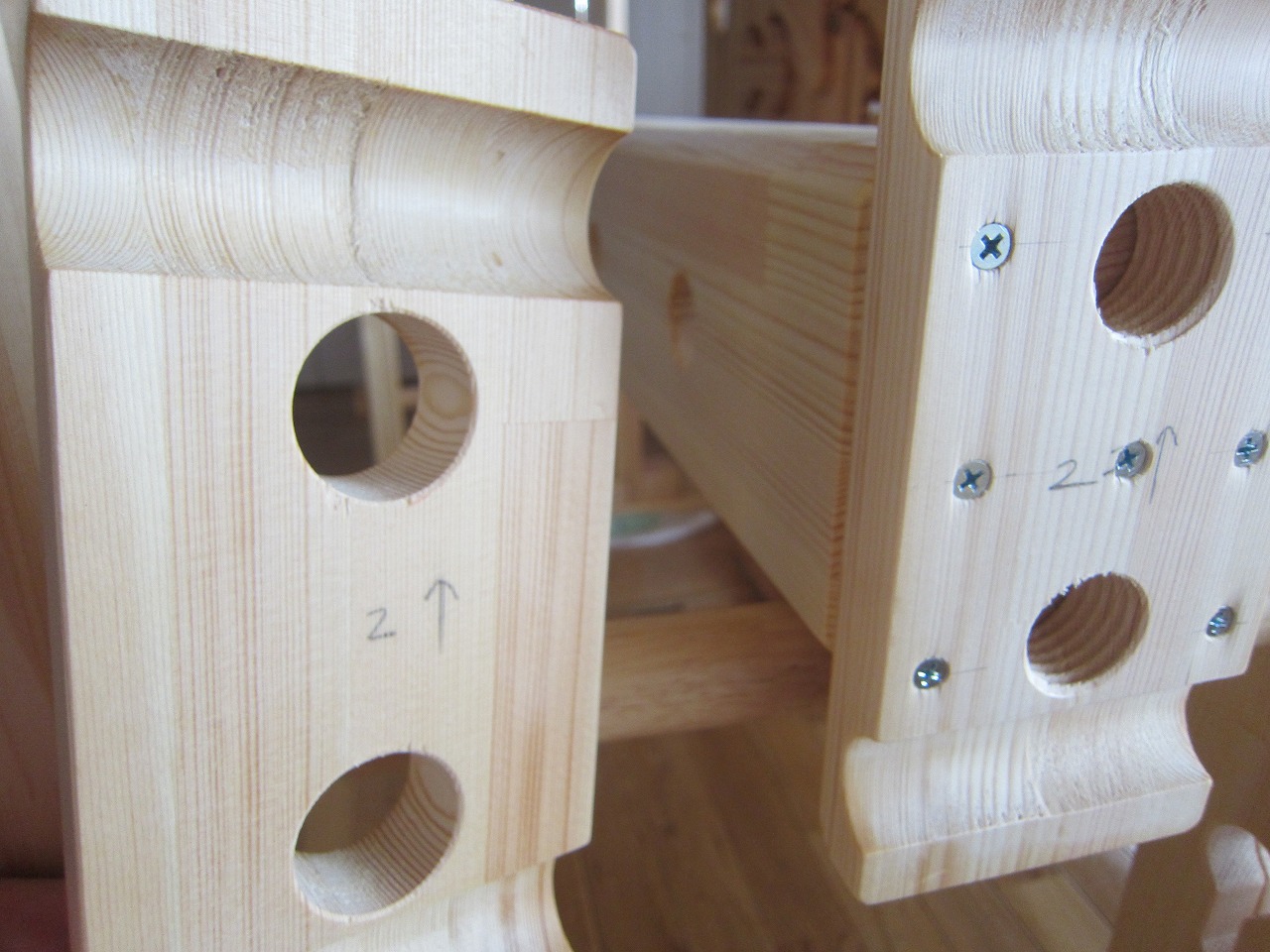

⑦番号を確認します。

⑧木ねじで組み合わせます。
（丸棒が楽に入る程度の余裕を持たせておきます）

⑨準備は整いました。

⑩丸棒に通します。※最大の難関？です。
（梁の片方を床に付け、片方ずつはめるのが楽に安全に組む秘訣です。横着は禁物です。）

⑪ここまでくれば、一安心。
梁をセンターに位置決めして木ねじをしっかりと締めこみます。

⑫握り棒です。２種類あります。

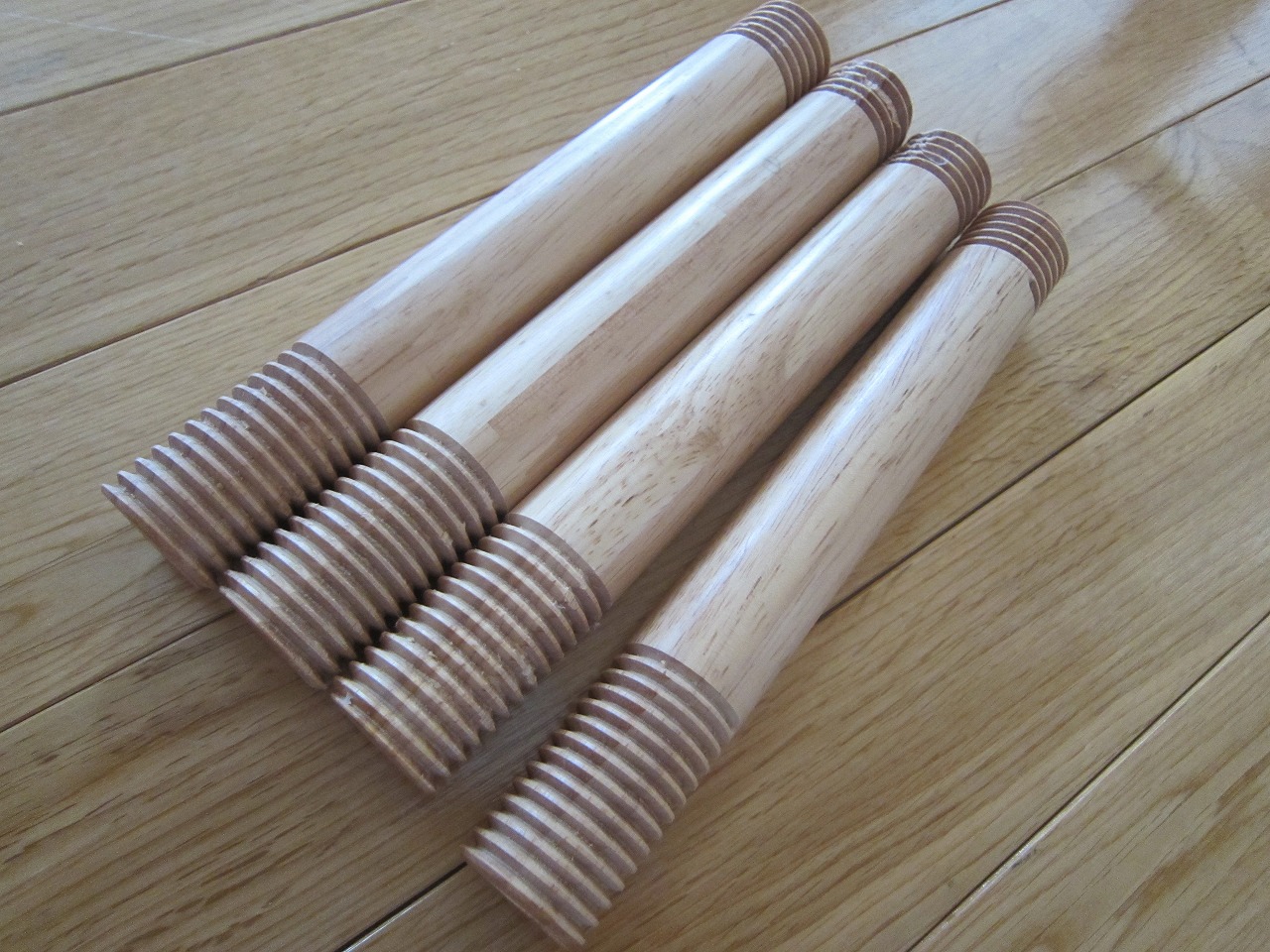

⑬両ネジタイプ４本を・・・。

⑭梁の両端から２番目のねじ穴に短いほうのねじをしっかりと締めこみます。

⑮４本が取り付けられました。長いねじ山が外に出ています。

⑯ねじの梁への締めこみ長は約２５ｍｍです。
キッチリと締めこまれていると残りの丸棒長が１８５ｍｍになっています。
これ以上ある場合は締めこみが足りないということになります。
残り１８５ｍｍまでしっかりと締めこんでください。
※回らなくなるまで締めこむのが基本です。

⑰更に残りの握り棒を全て捻じ込みます。
こちらは残り１６０ｍｍになるまで捻じ込みます。

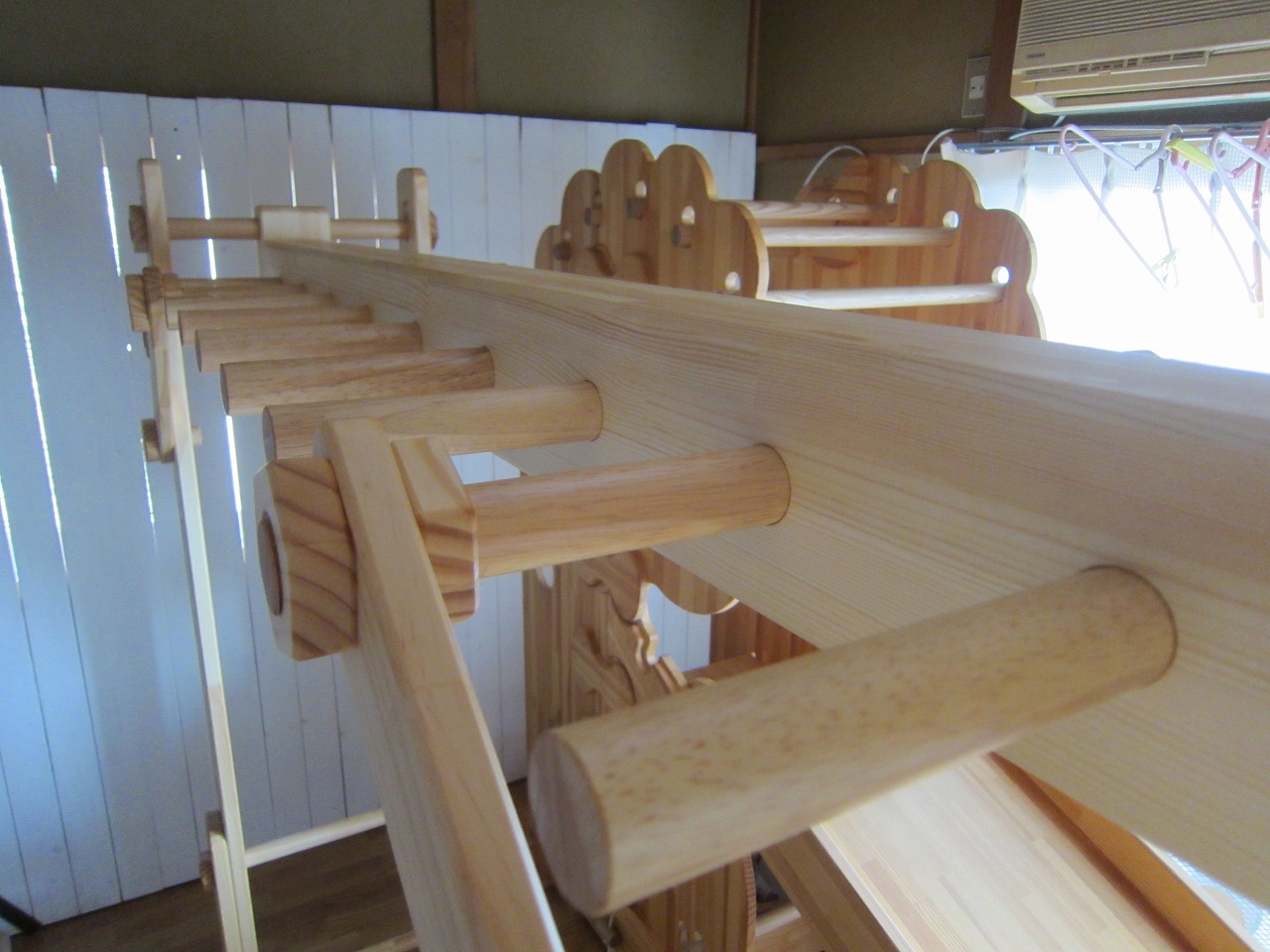

⑱全ての握り棒が充填された状態です。

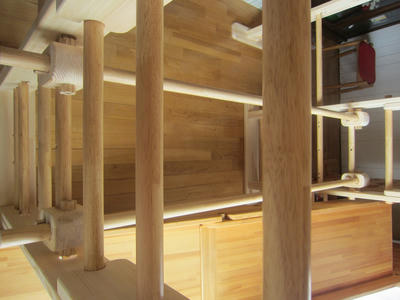

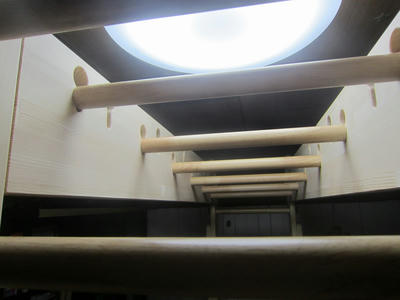

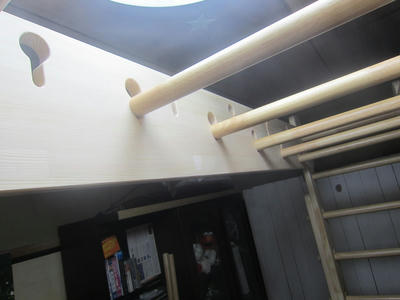

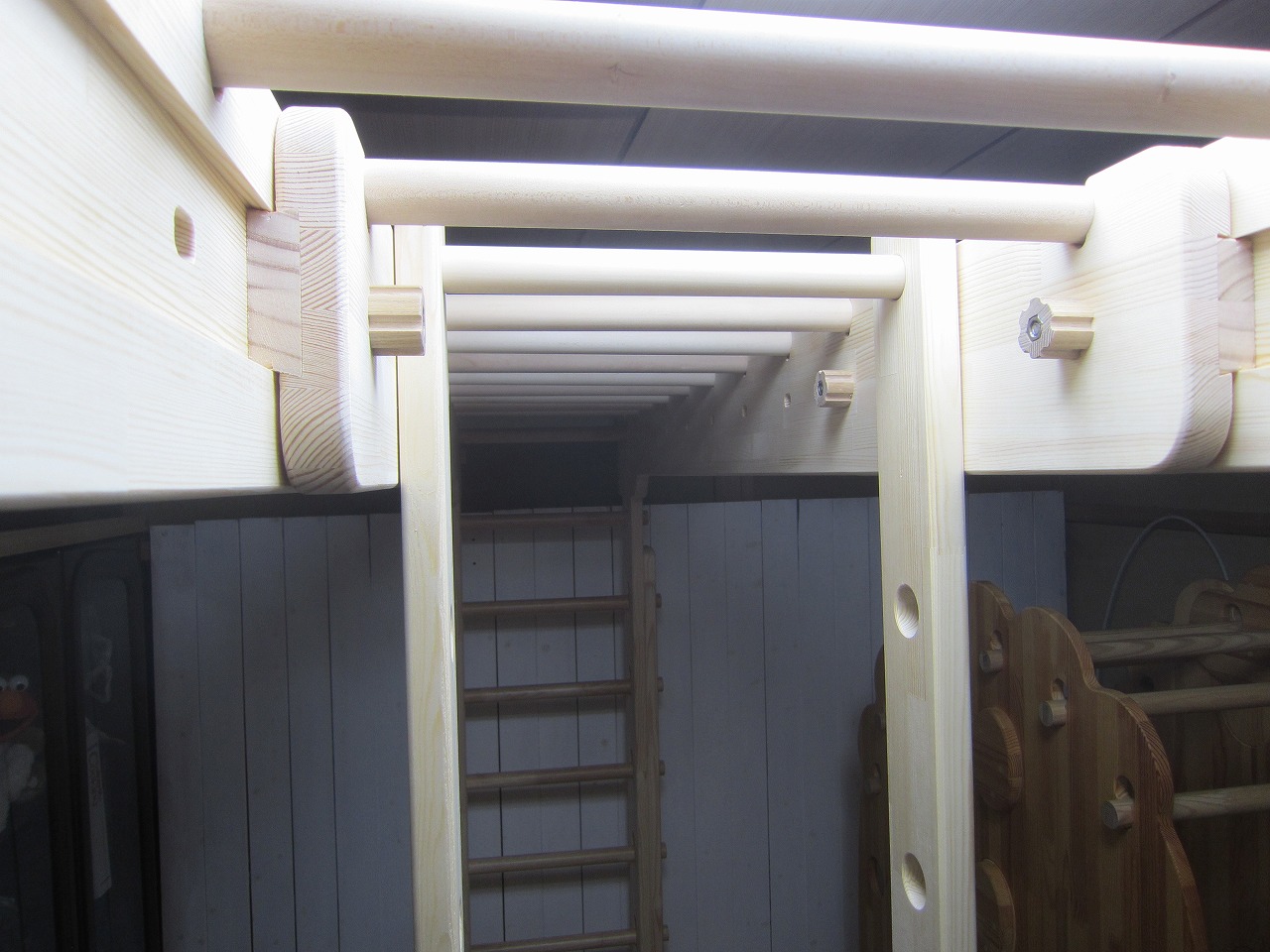

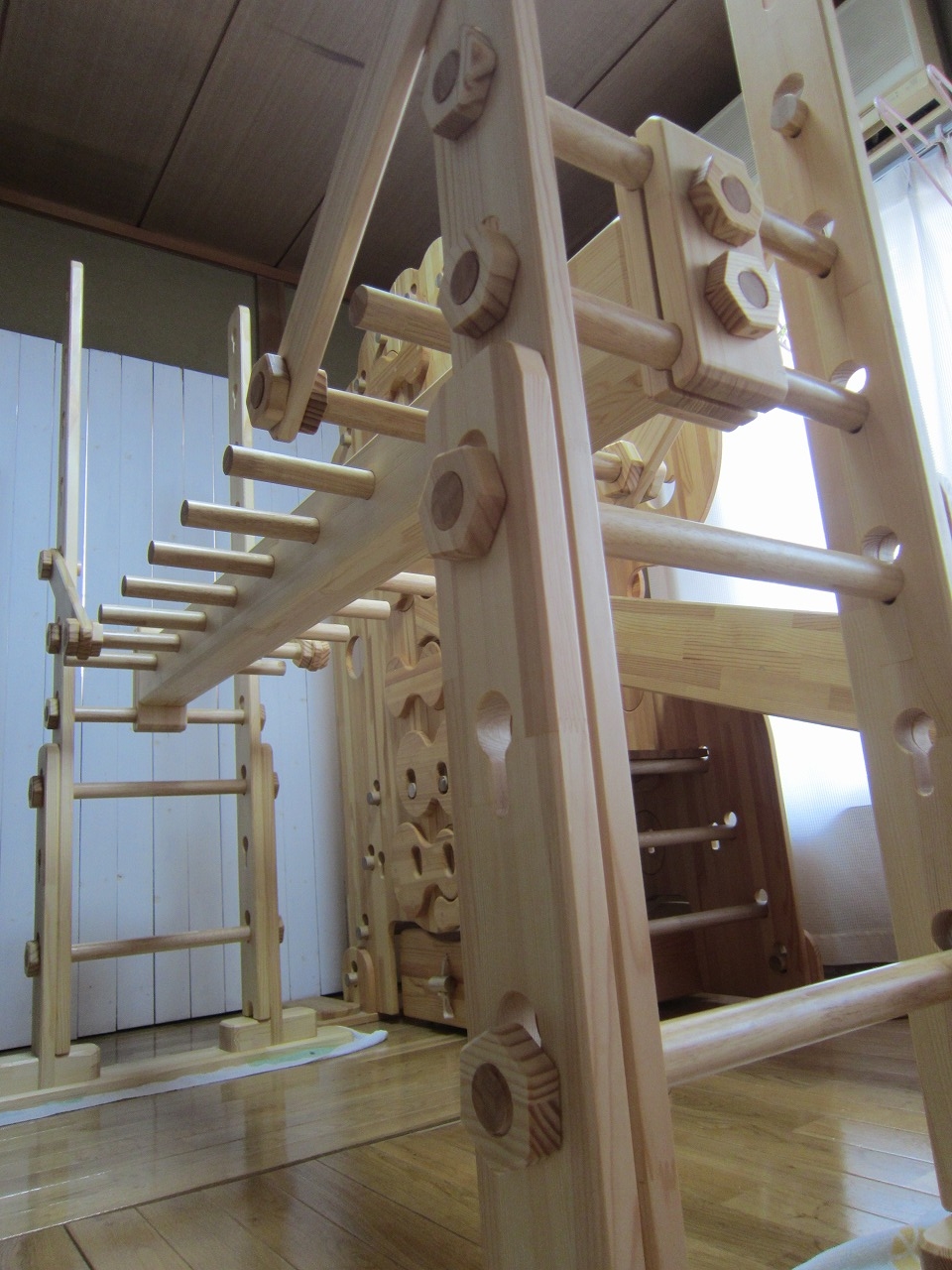

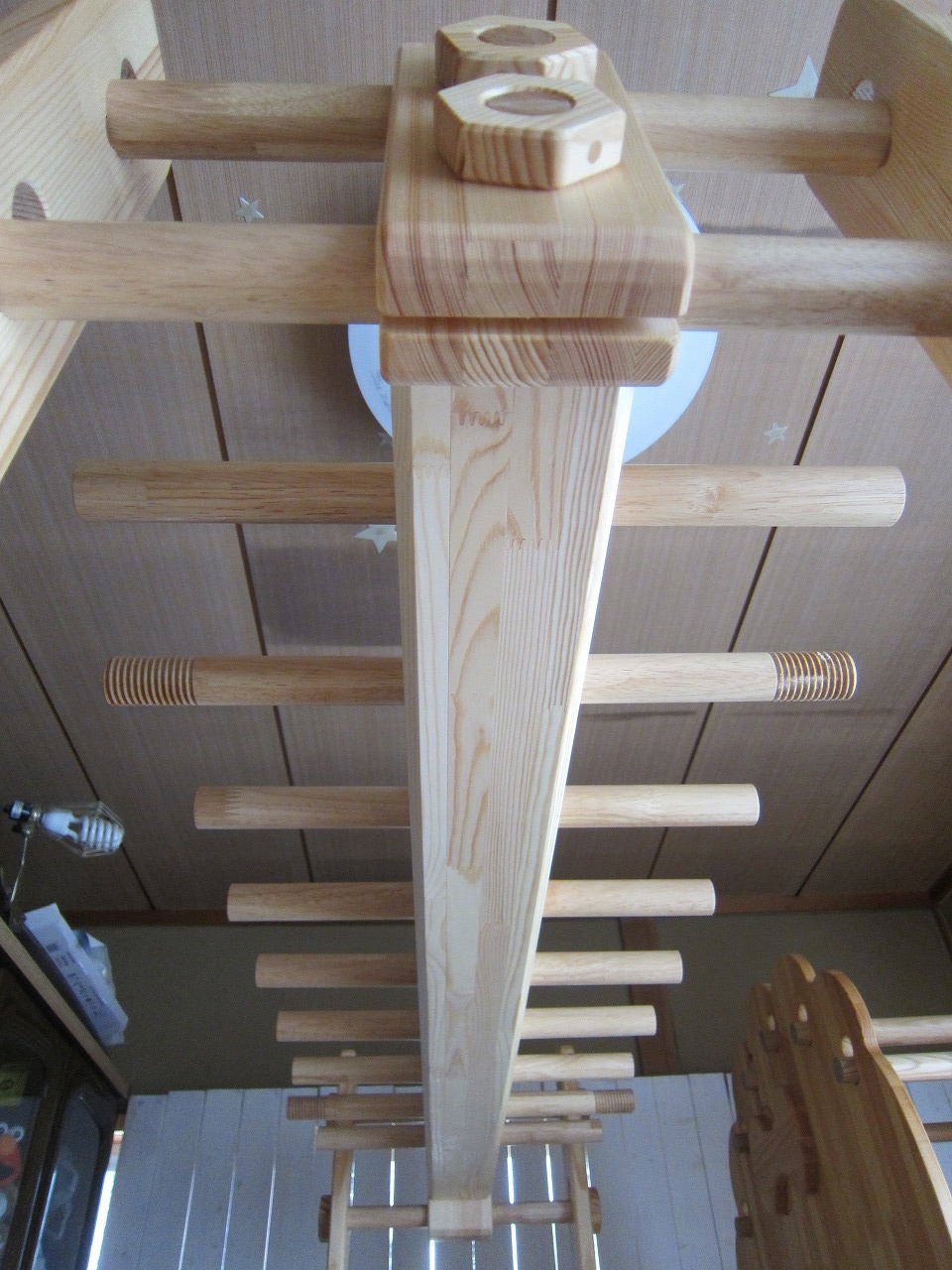

⑲下からの図。

⑳次は筋交い固定用丸棒ねじ（４個）を用意します。

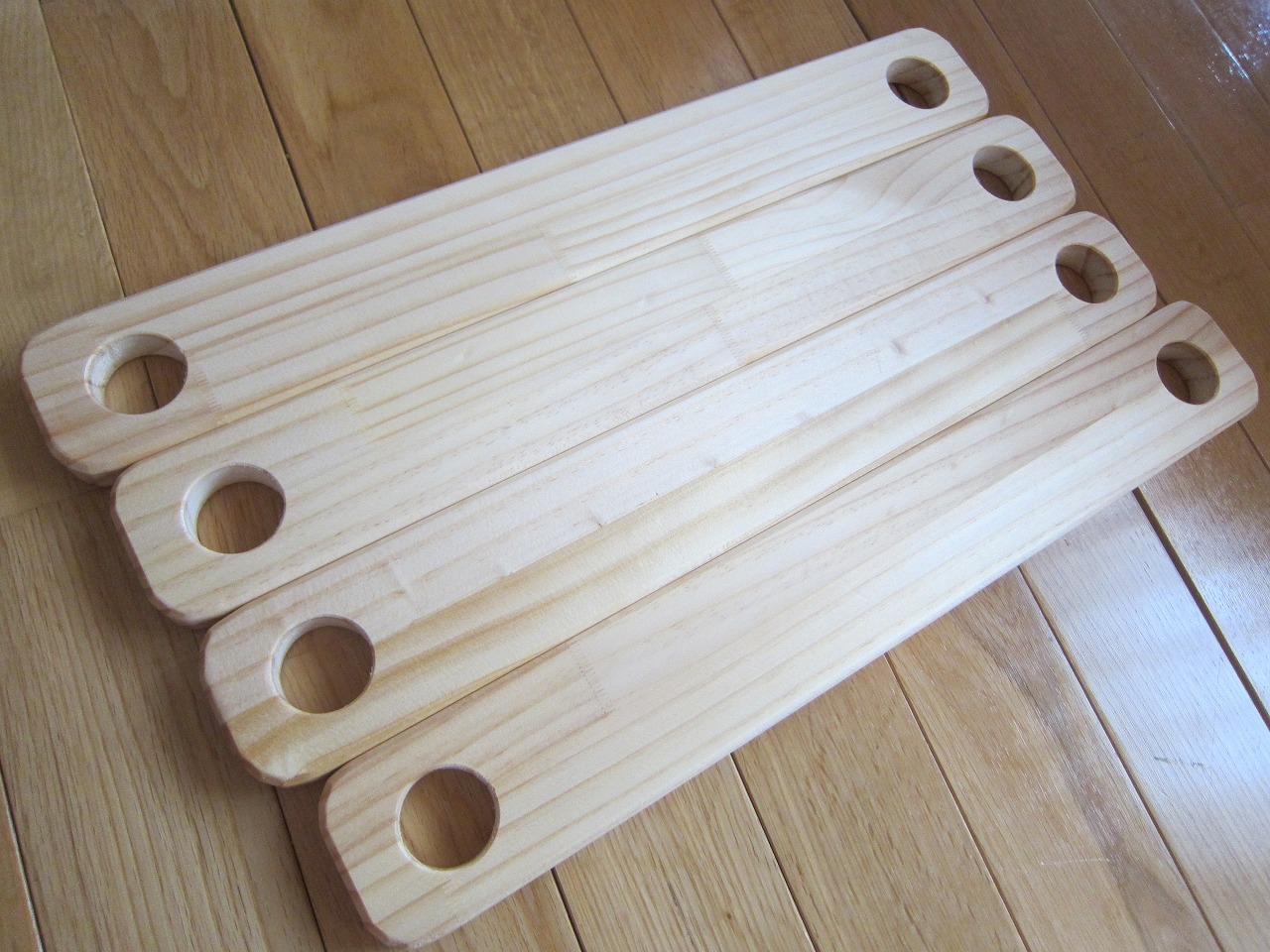

㉑筋交い（４枚）を用意します。

㉒筋交い固定用丸棒ねじをナット直下にセットします。

㉓握り棒のねじ山にナットを捻じ込みます。

㉔筋交いをねじ山を潰さないように丁寧に嵌め込みます。

㉕更にナットで固定します。

㉖このようにナットで筋交いを挟み込む形になります。

㉗全てのナットをしっかりと締め増しして完成。

付属の木製六角レンチ

◎対応年齢：２歳～９歳前後

◎サイズ
・長さ：１６１０ｍｍ
・幅：７００ｍｍ（土台幅）
・高さ：１６８５ｍｍ

《設置スペース》
◎約１６１０×７００ｍｍ

《仕様》
◎握り棒：１５０ｍｍ間隔全９本（３２ｍｍ）
◎握り棒高さ全６段階　７７０／９２０／１０７０／１２２０／１３７０／１５２０／（１６７０※延長丸棒使用時）
◎耐荷重量：７５ｋｇ以上

（握り棒高さ：１５２０ｍｍ）

（握り棒高さ：９２０ｍｍ）

（握り棒高さ：７７０ｍｍ）

（丸太急流すべり設置時）

※廃盤となりました。

[0回]

No.69　モンキーフリップ１　by　大阪

大阪のＹ．Ａさまから写真が届きました。ありがとうございました。
ストレート滑り台・土台付きスロープ平均台・半丸太ロープブランコ・鉄棒機能・登り棒・延長丸棒付きのモンキーフリップ１一号機です。
初代機ということもあり、心配もありましたが、女性お一人で見事に組み上げられました！！
写真も恵まれた設置場所でとても綺麗に撮れています。

思いつめたようにぶら下がっております・・『これからが勝負や！！』

【あと書き】
ちゃんとした設置場所に置かれたモンキーフリップ１を見ると、やはり現行機とは違った趣が感じられます。遊具っぽいデザインと構成からくる質感と解放感の向上は大きいようで、狙ったものは達成できたと思います。横からみた平均台がダックスフントに見えてなりません。
実際、頭の中で完成させるまで数週間掛かりましたが、製作日数は正味３～４日程度。
完成度は９０％ぐらいでしょうか・・。木製ねじをもう一回り小さくしても良いかな？とも思いましたが、今後の課題の一つに。
モノ作りは完成時点が新たなスタート地点となり、脳内は次なるステージへ。次回はモンキーフリップ２。

【モンキーフリップ１の動画】

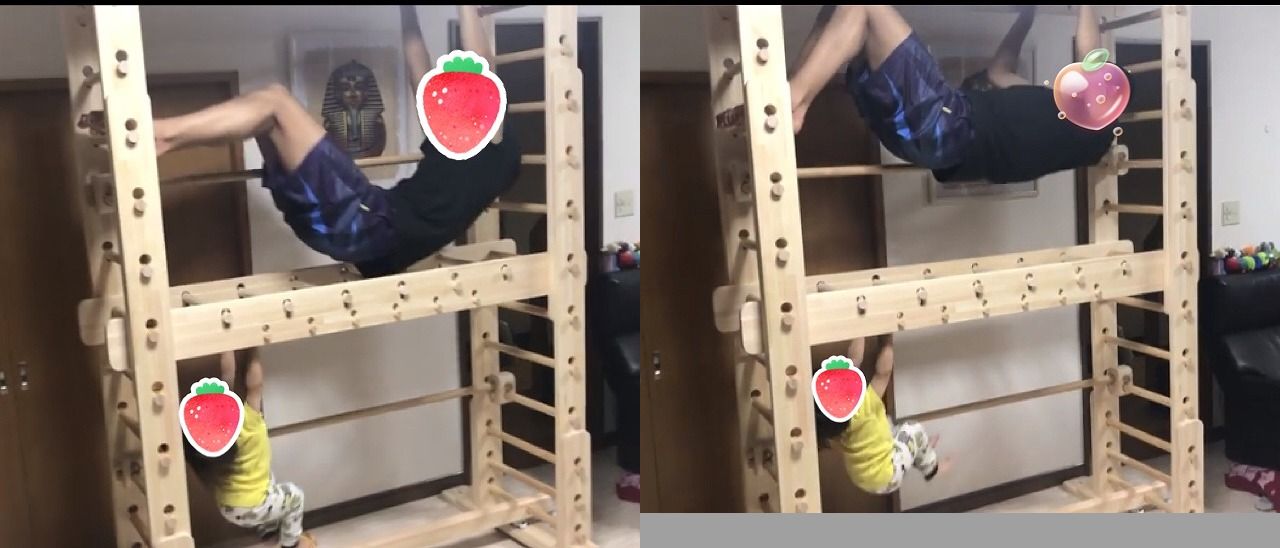

モンキーフリップ１は最大握り棒高さが１７５０ｍｍ（延長丸棒使用時）ですが、８歳児による非推奨での１９００ｍｍでのテスト画像です。

[1回]

モンキーフリップ用オプション【組み立て式ストレート滑り台完成】

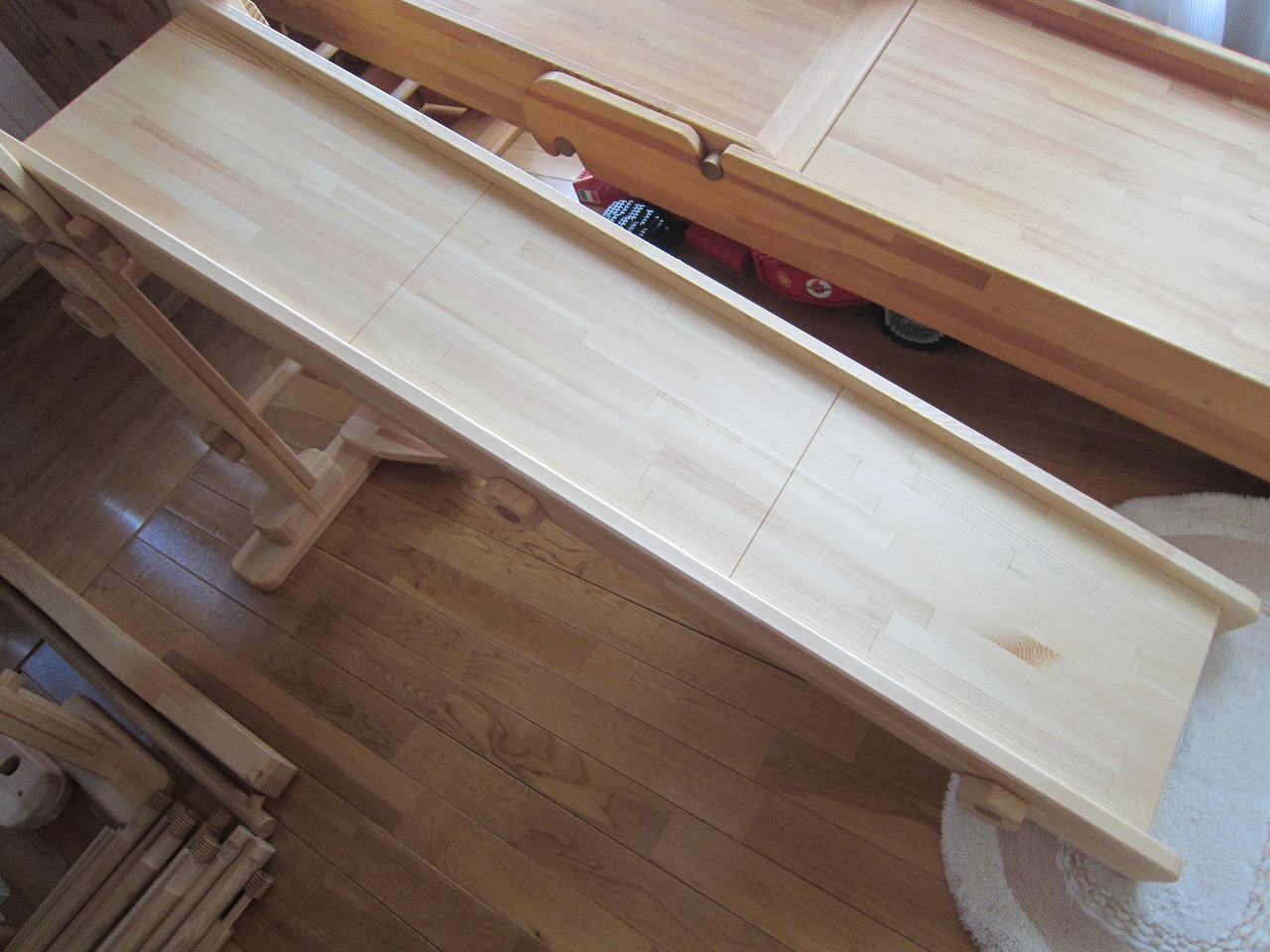

モンキーフリップ用の完全組み立て式滑り台の完成です。
側板の溝に３分割の底板をはめ込み、木ねじセットで締め付ける完全組み立て方式です。
分解して安価に発送可能です。

滑り台を本体に取り付けるための木ねじフックです。滑り台に付属します。

※以下は組み立て手順です。

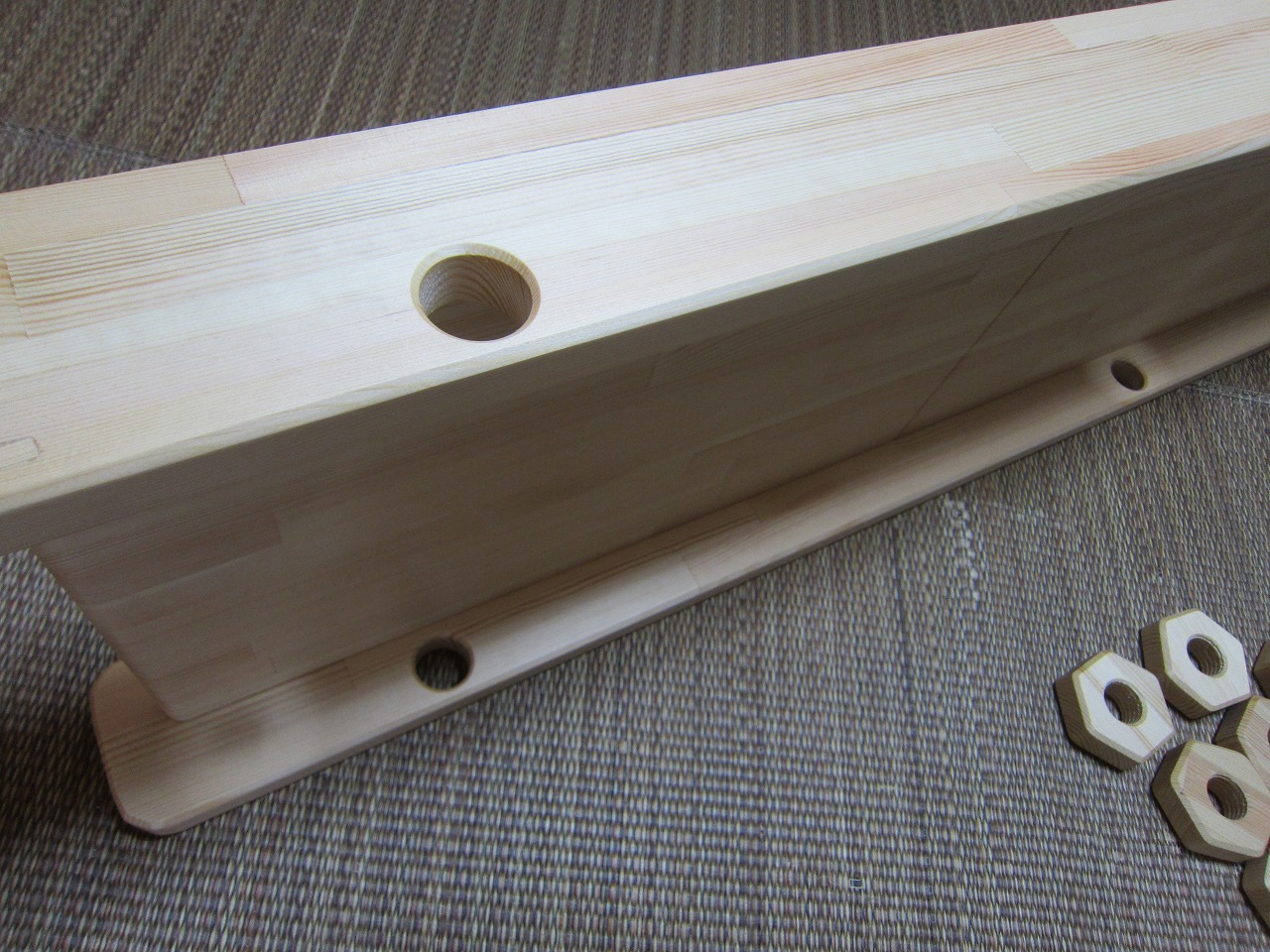

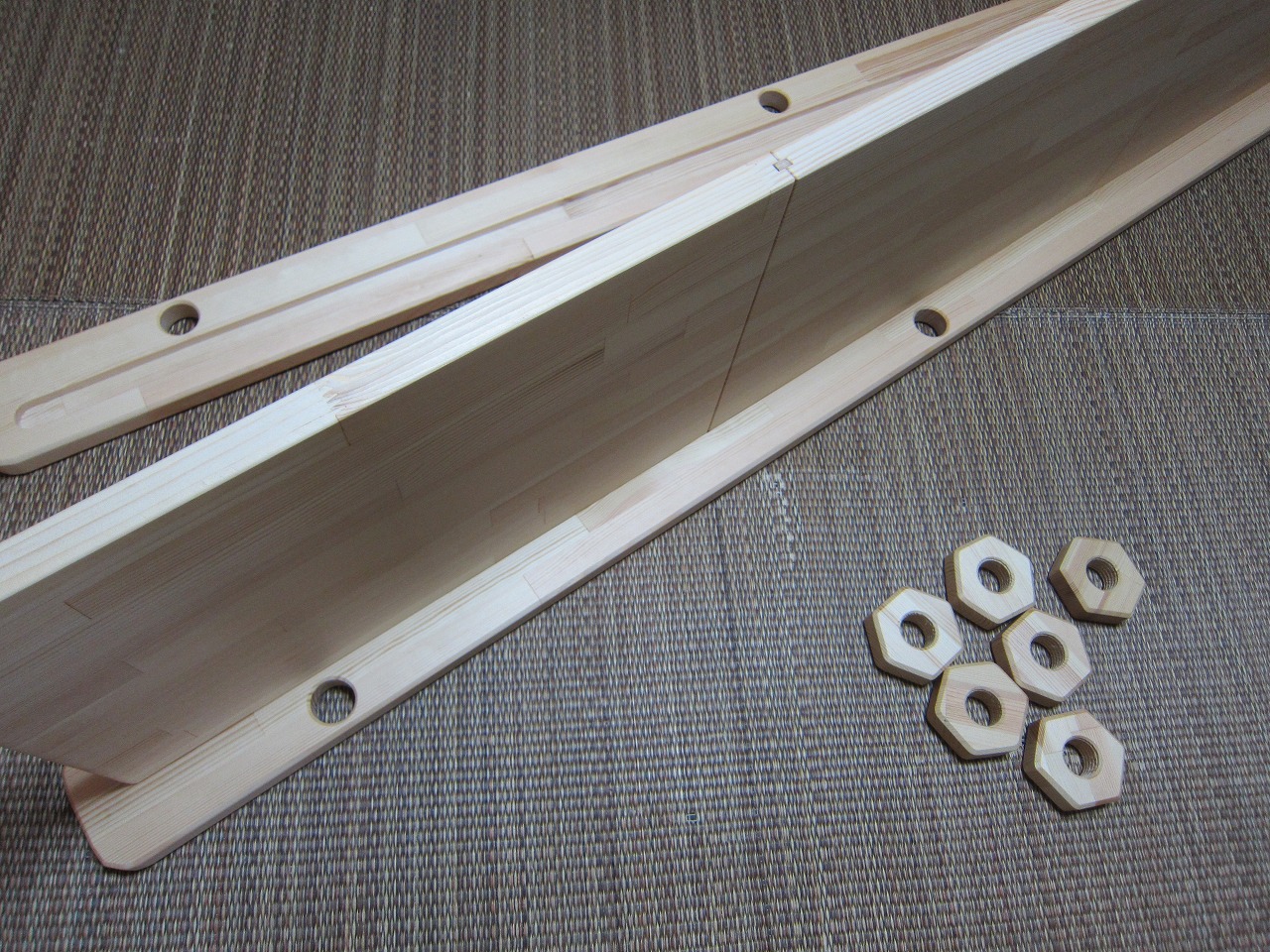

①滑り台本体の部品です。

②側板の溝に底板をはめていきます。

③底板の繋ぎ部分です。

④３枚の底板を嵌め込みました。

⑤上からもう枚の側板を穴の位置が揃うように嵌め込みます。

⑥木ねじセットで側板と底板を締め付けて固定します。こちらが裏面になります。

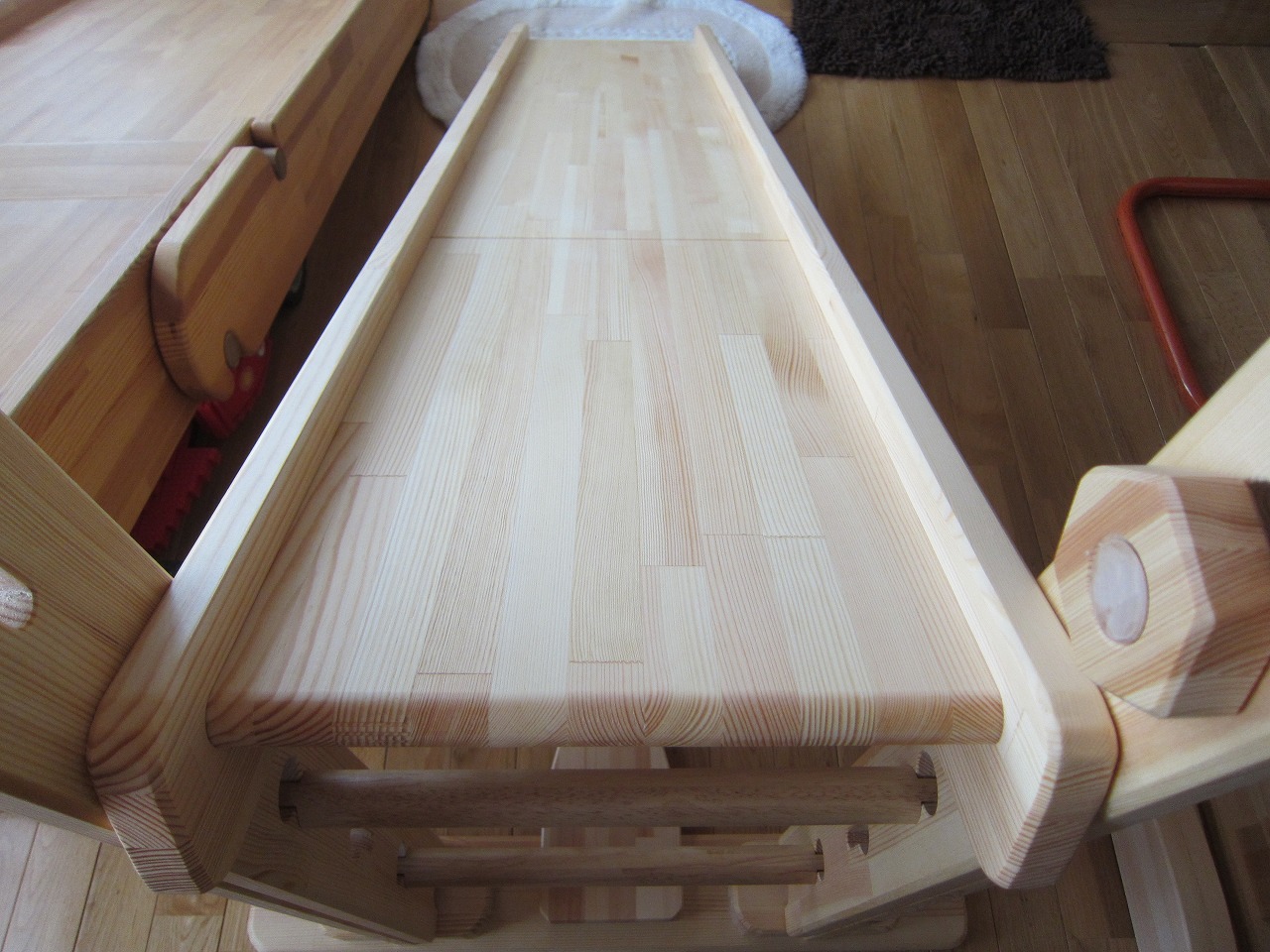

⑦完成です。こちらが表面です。

底板の接手部分です。

⑧ホゾが入っているので段差もガタツキもなく、気持ちよく滑れます。

ヤマト便一括発送という制約の下での製作は簡単ではありませんでしたが、これで一通りのオプションが出そろいました。
木製ねじを使っての組み立て分解は大人でも結構面白く、子供の感性には響くモノがきっとあると思います。廃盤です。

[1回]

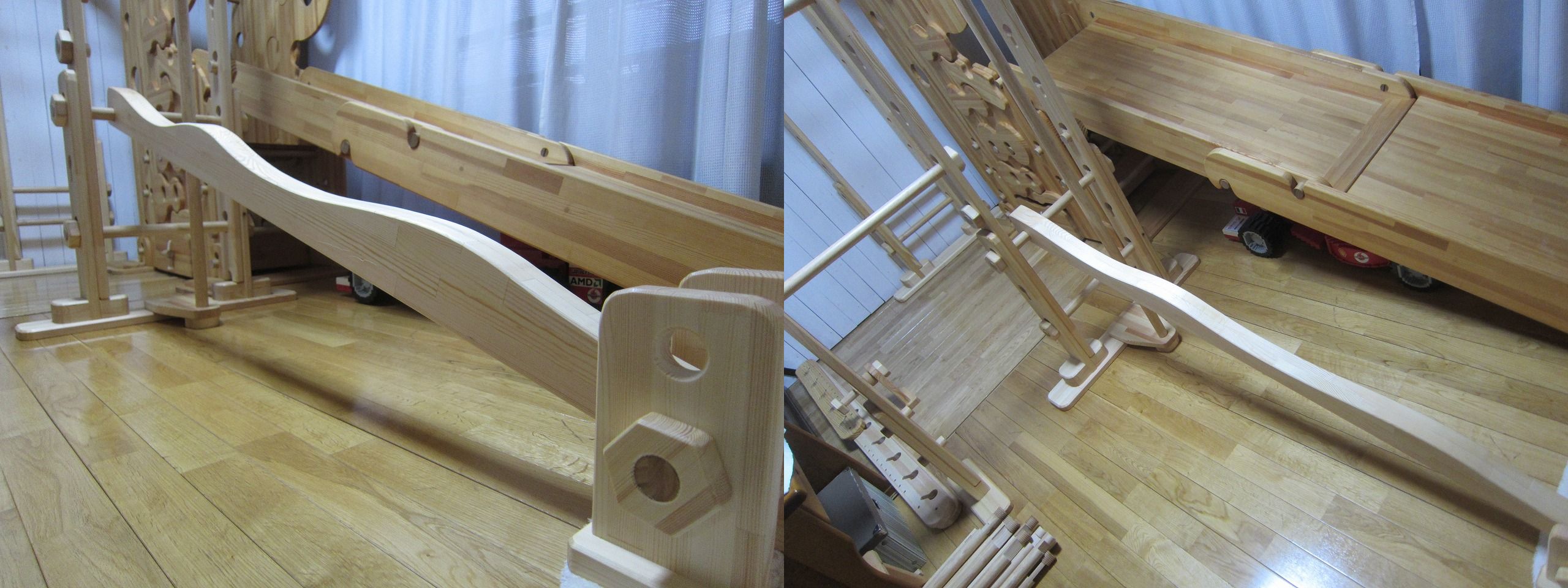

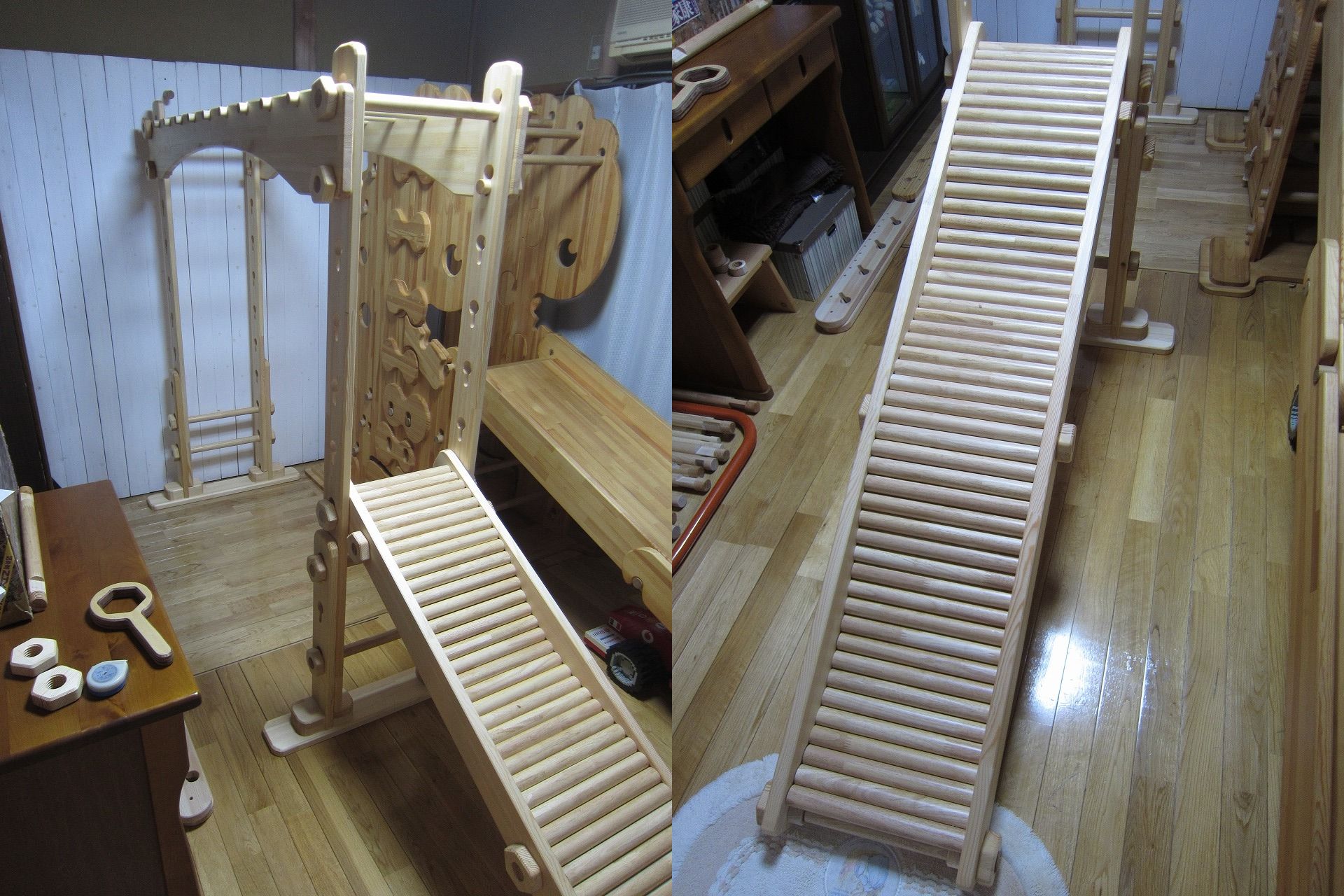

モンキーフリップ用オプション

モンキーフリップ用オプションが完成しました。
今回は登り棒・スロープストレート両面平均台・鉄棒機能・半丸太ブランコ・平均台用土台の５点です。

登り棒は今まで同様のデザインですが、その他はモンキーフリップに合わせ遊具っぽく仕上げています。

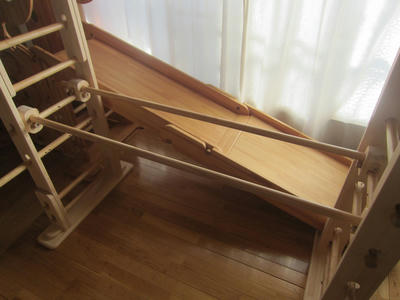

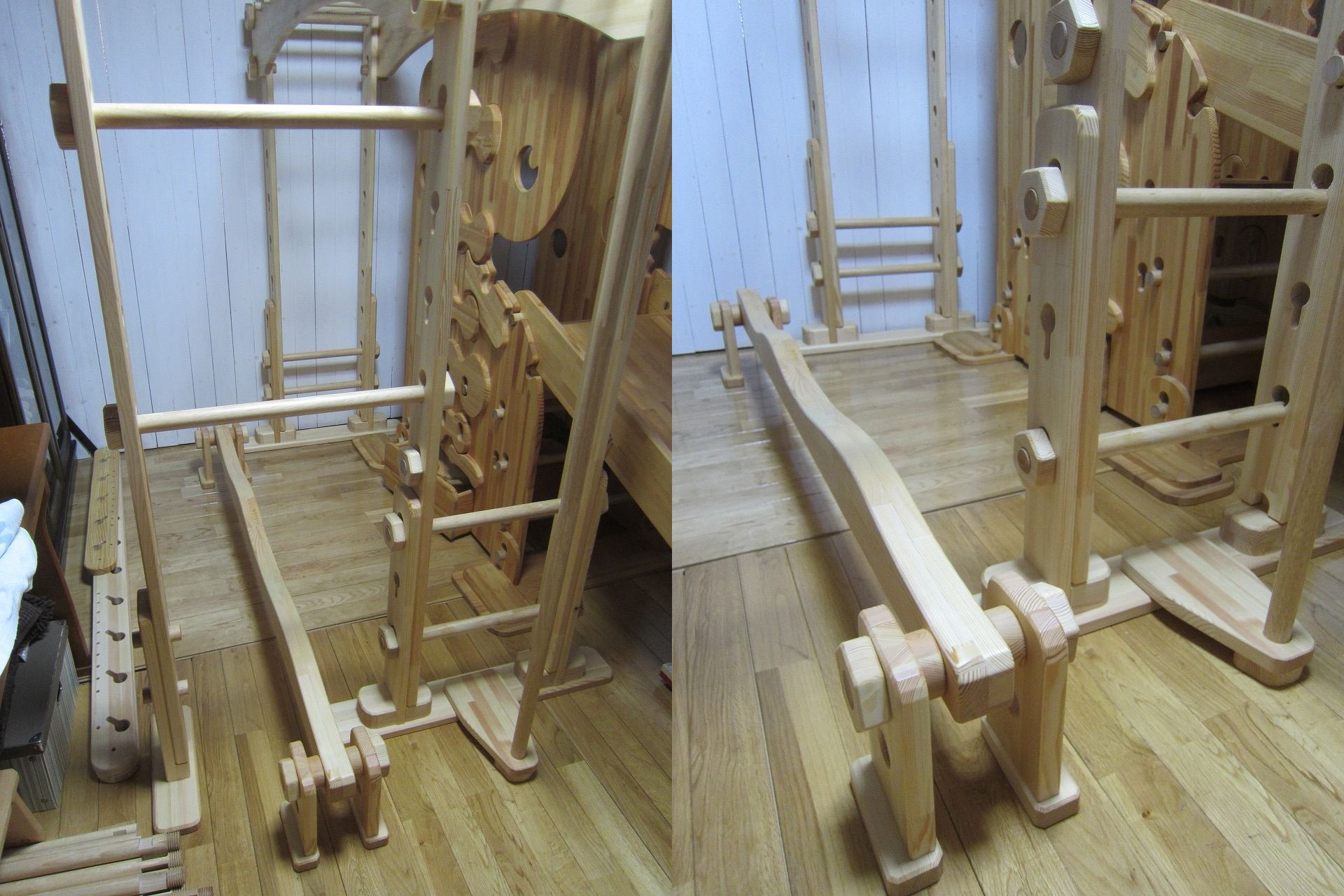

スロープ平均台は柱ユニットの丸棒に引っかけてうんてい内部に設置します。

専用土台を使い、本体方向に斜め掛けも可能に。

土台２台で独立して外掛けも出来ます。

鉄棒機能は柱に木ネジでしっかりと締め付けます。

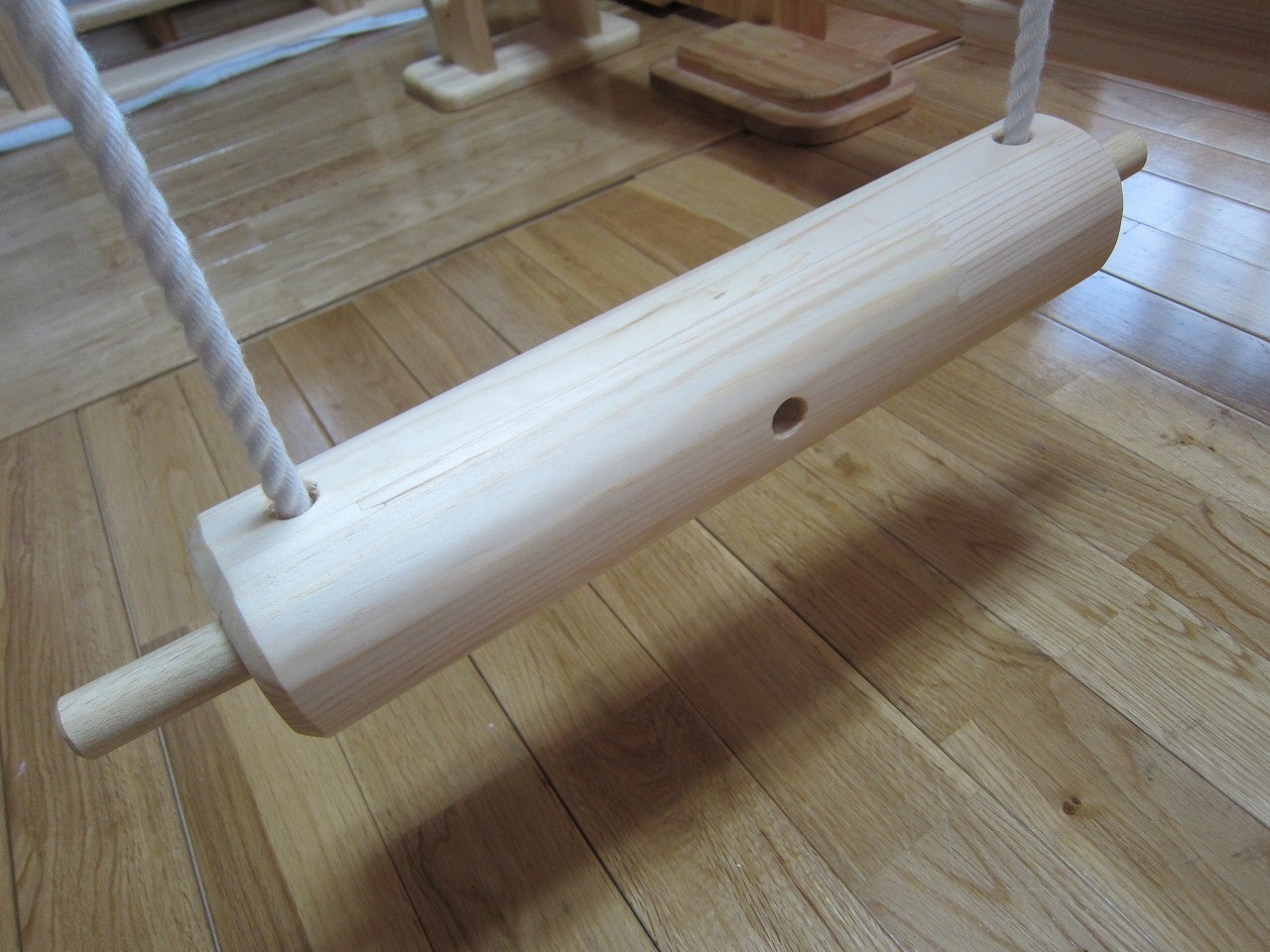

丸太ブランコは半丸太化し、平面も使えるようになりました。

延長用丸棒に柱を乗せ、握り棒高さを１７５０ｍｍに上げています。
この状態では土台丸棒は３本になります。

[1回]

モンキーフリップ１

【仕様】
①サイズ
・長さ：１６１０ｍｍ
・高さ：１６８５ｍｍ
・幅（土台幅）７００ｍｍ
・設置スペース：１６１０ｍｍ×７００ｍｍ

②握り棒
・サイズ：２４ｍｍ
・１５０ｍｍ間隔×９本

③握り棒のサイズ及び高さ変更機能
・サイズ：（２０～３２ｍｍまで取り換え可能）
・床からの握り棒位置：８５０⇒１０００⇒１１５０⇒１３００⇒１４５０⇒１６００ｍｍ（６段階）　
※オプションの延長用丸棒２本追加⇒１７５０ｍｍ
※オプションの延長用丸棒４本追加⇒１９００ｍｍ
