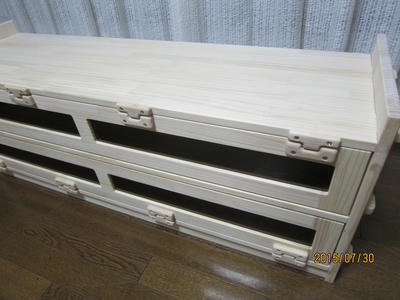

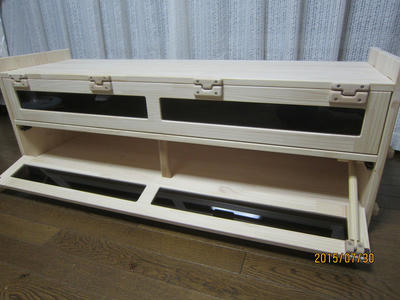

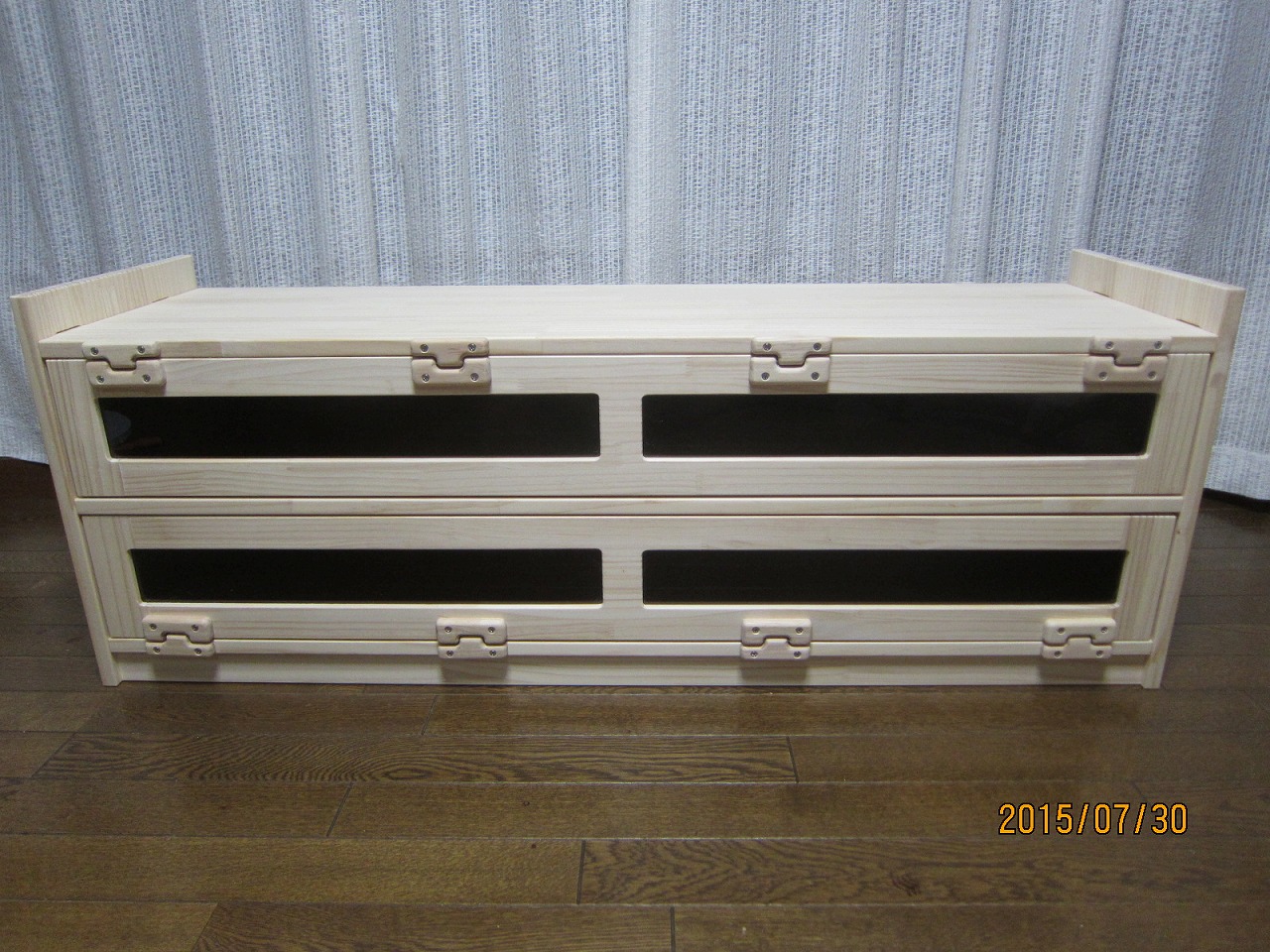

ＴＶボード７代目完成

ＴＶボードも７代目となりました。
ふと思いつき、遊び気分で作った少々マニアックなモノですが、予想以上に売れてしまいました。
さて今回は、落札者様のご要望で、奥行きを１００ｍｍ狭めたスリムタイプになります。
・最大幅：１２５０ｍｍ
・最大高さ：４４０ｍｍ
・奥行き：３５０ｍｍ
・開口有効寸法：１５０ｍｍ（高さ）

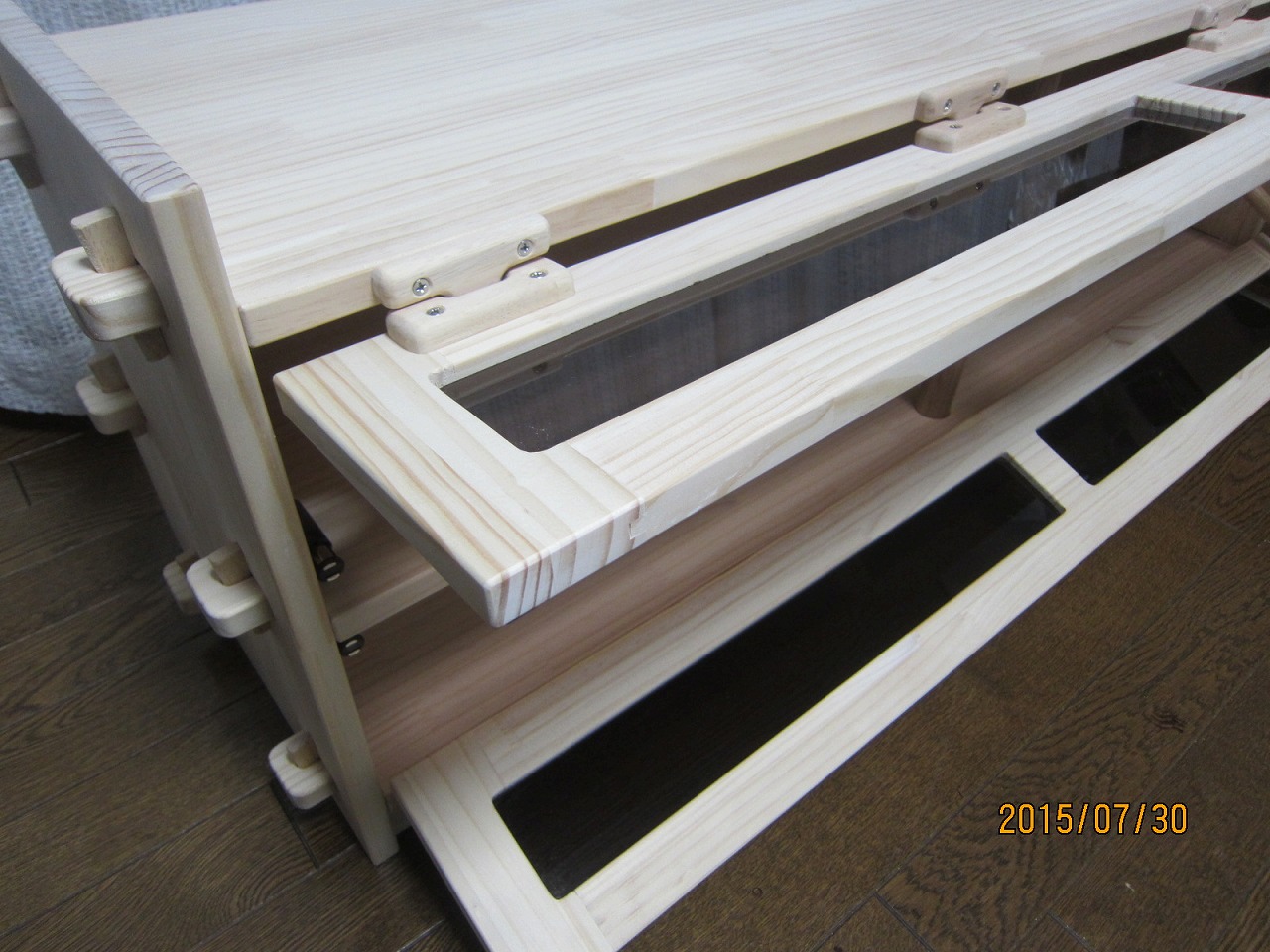

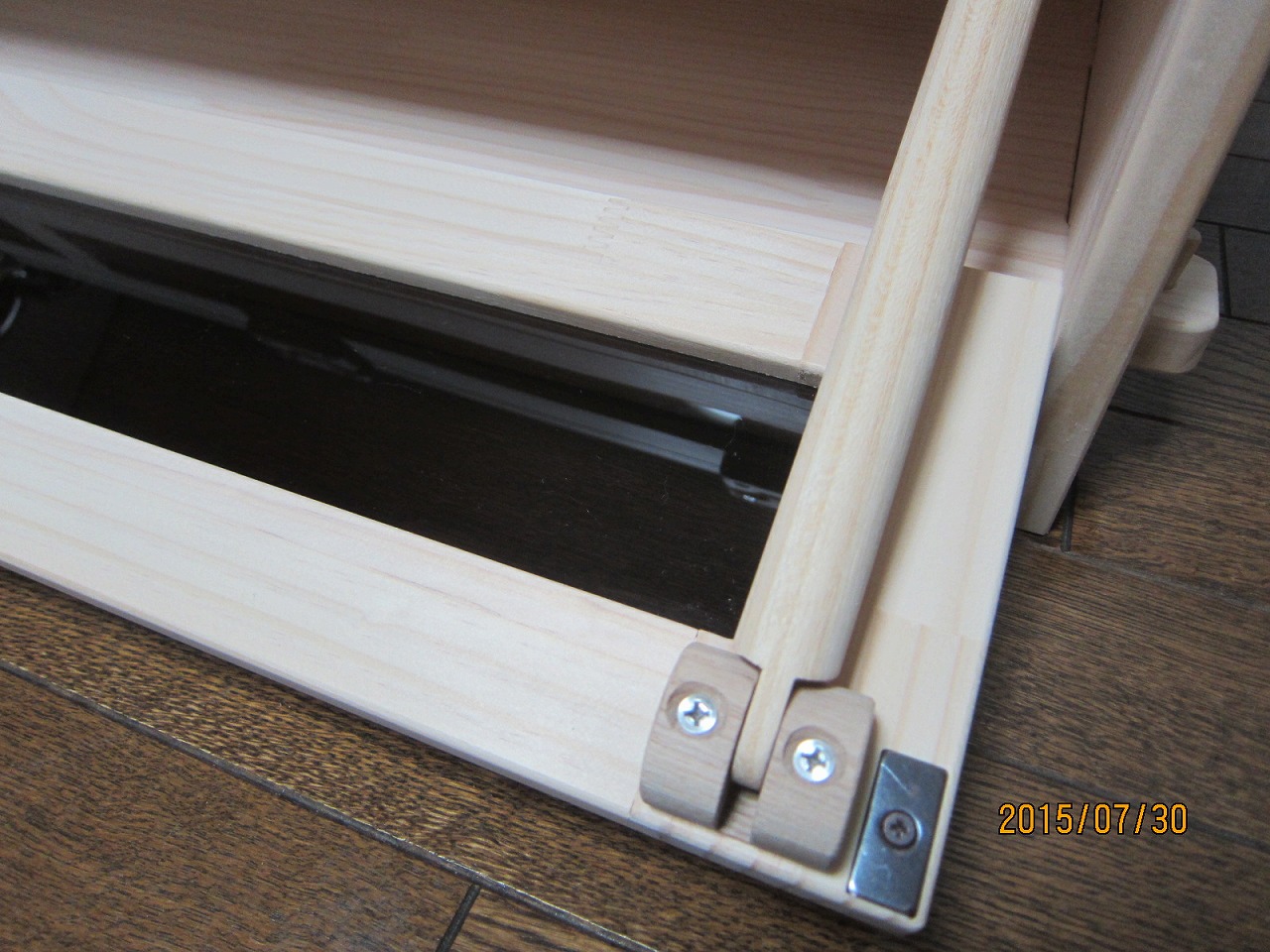

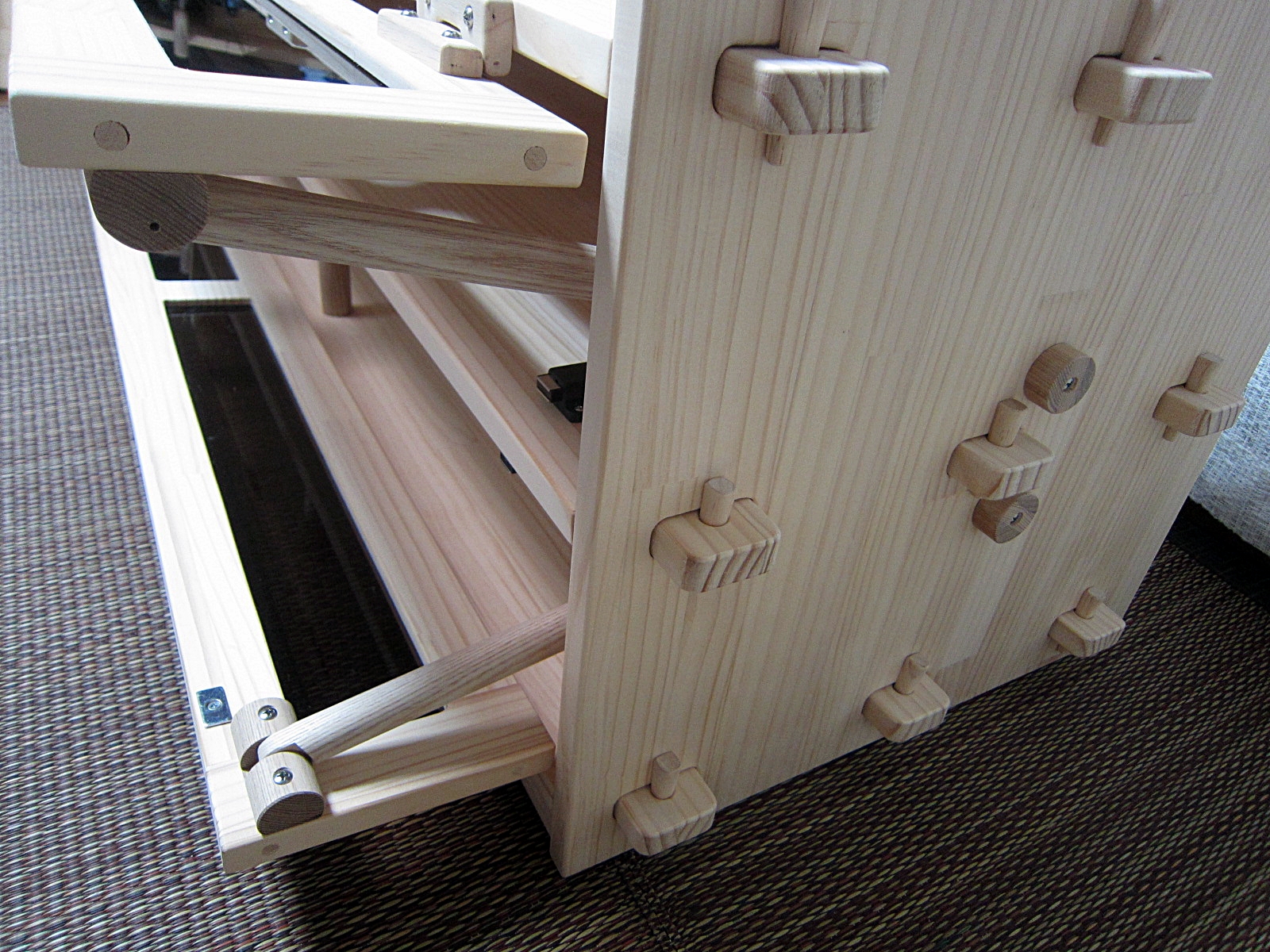

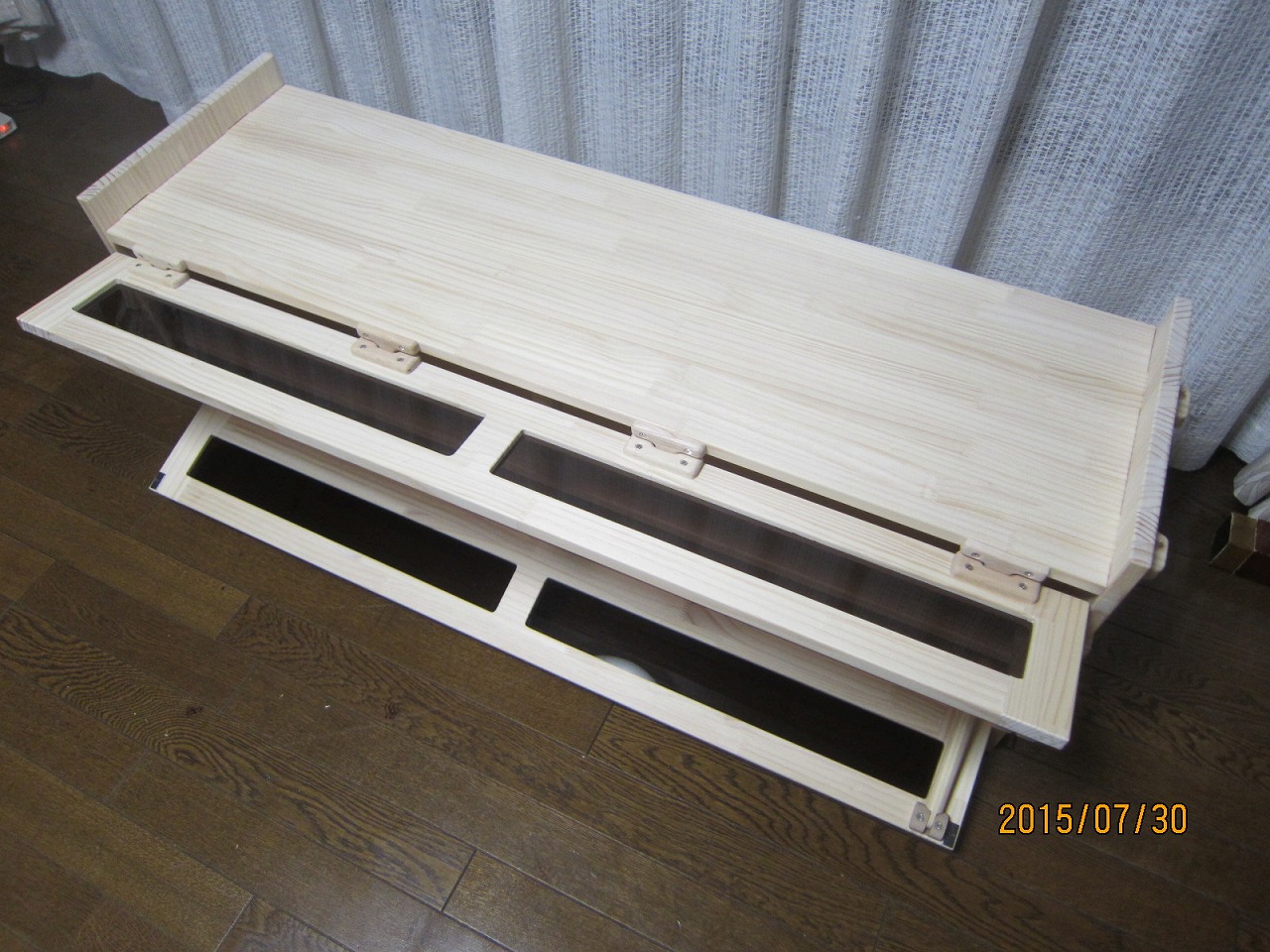

可動式アーム部分も完成形にかなり近づいた感があります。

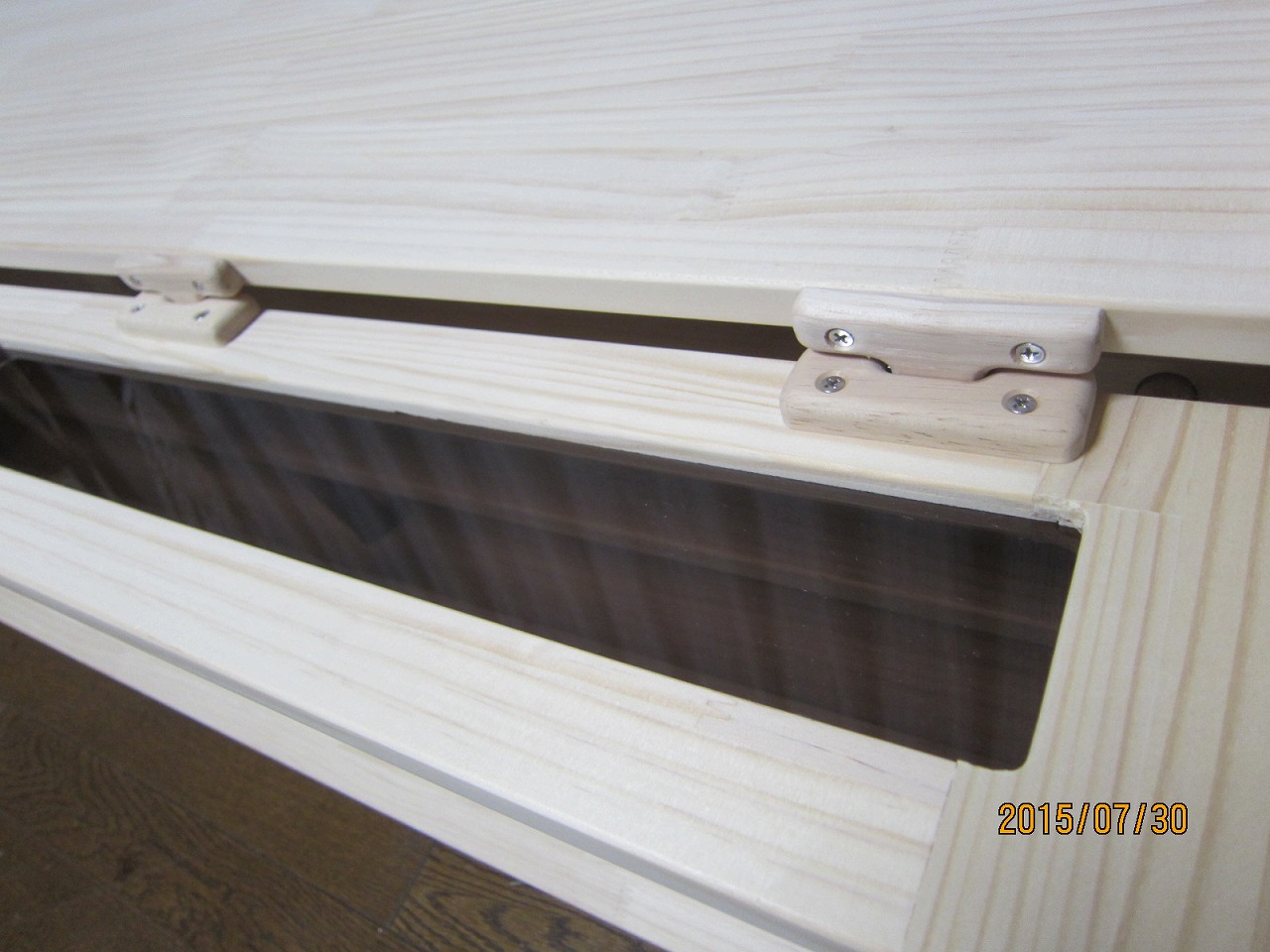

※日付はトンでもないことになっています。１０月１日が正解です。

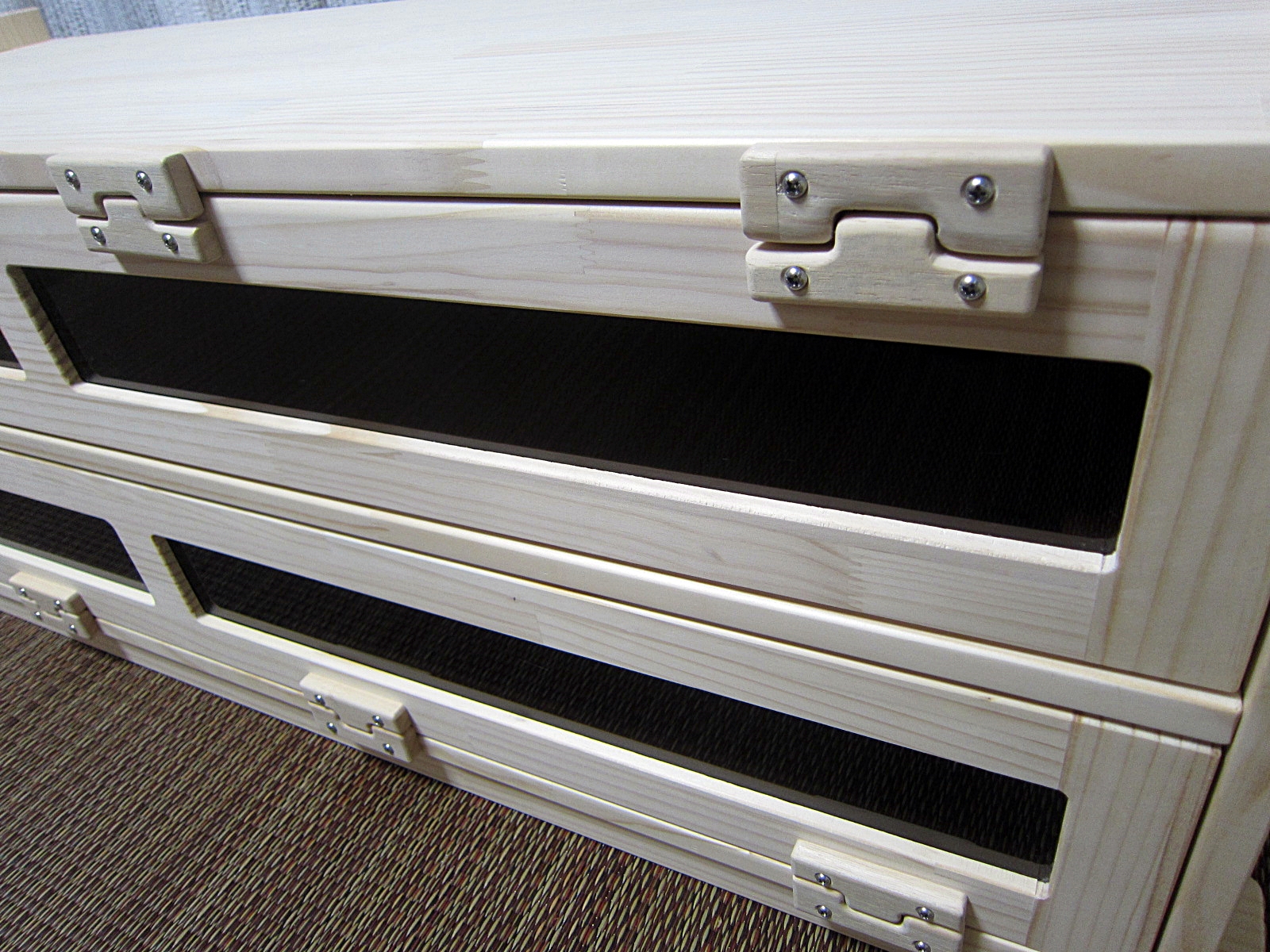

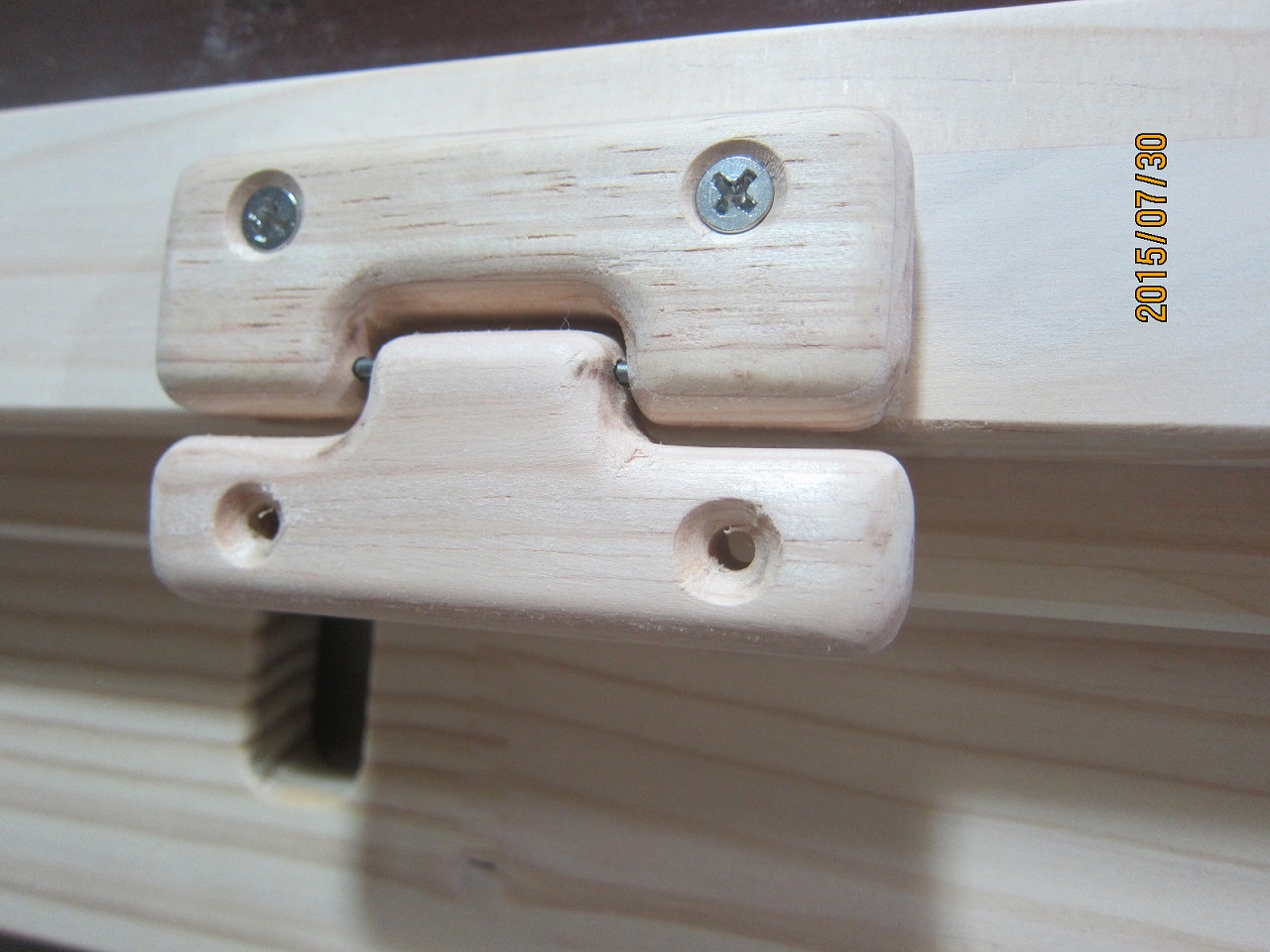

木製削り出し蝶番

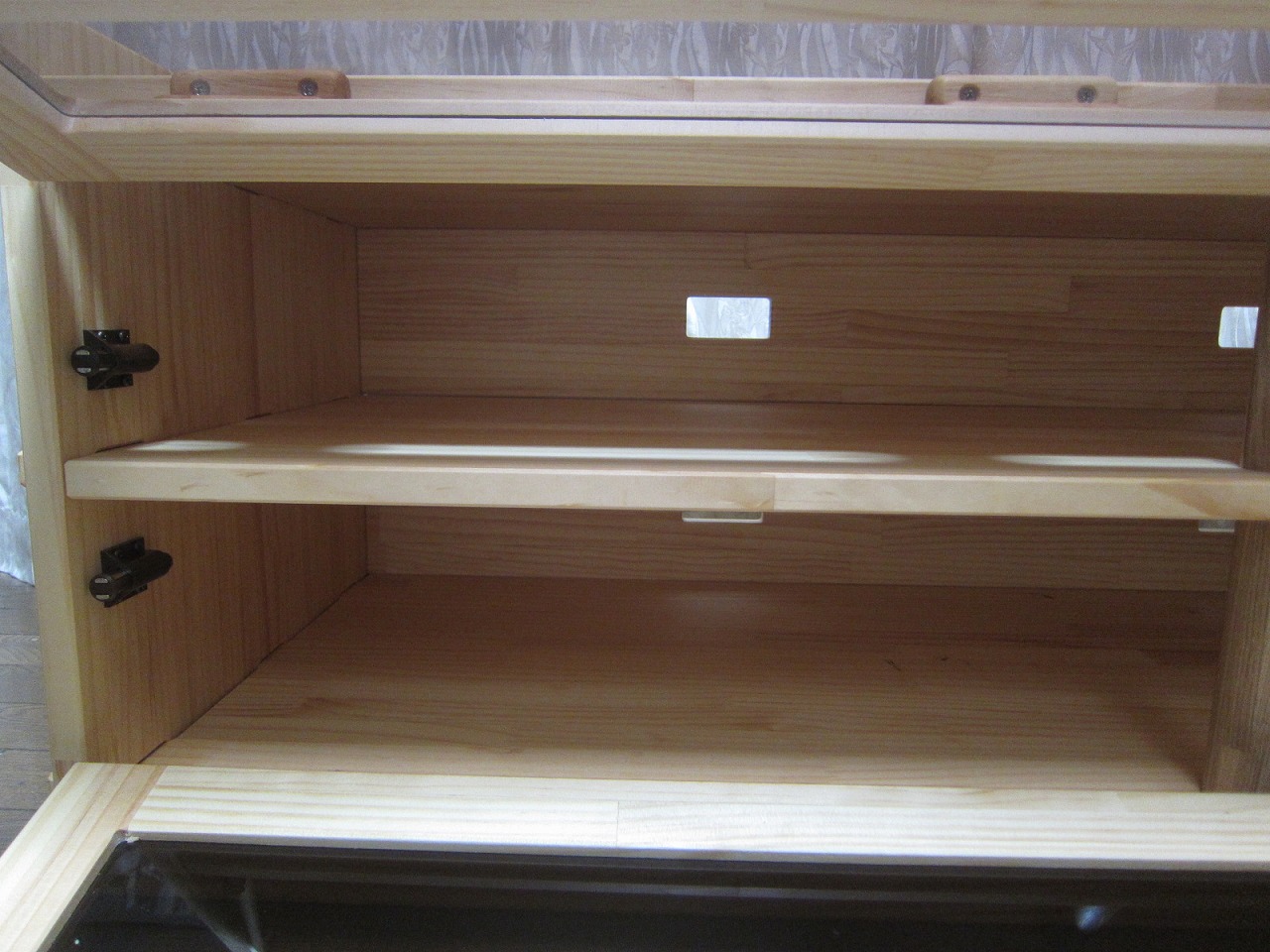

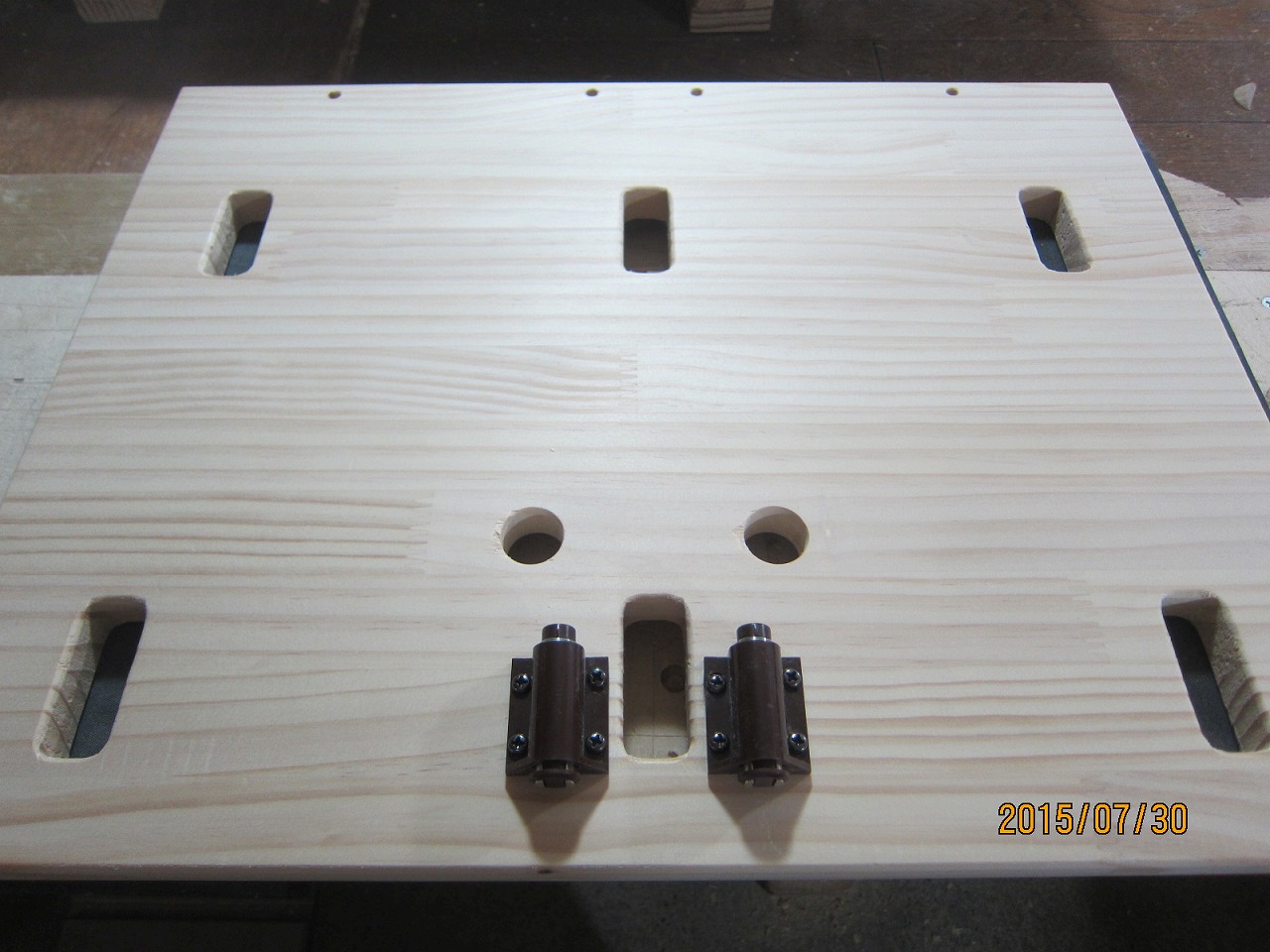

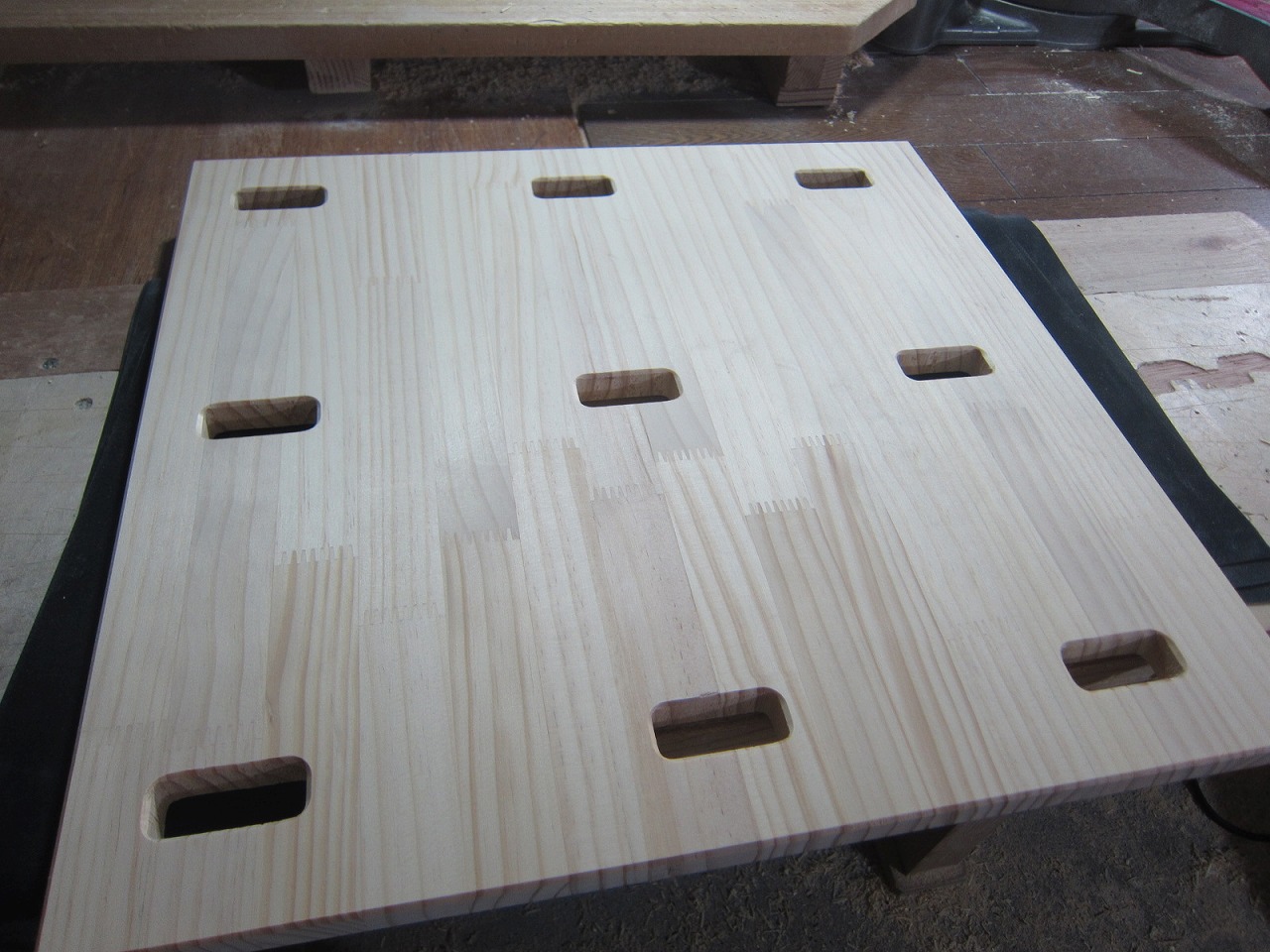

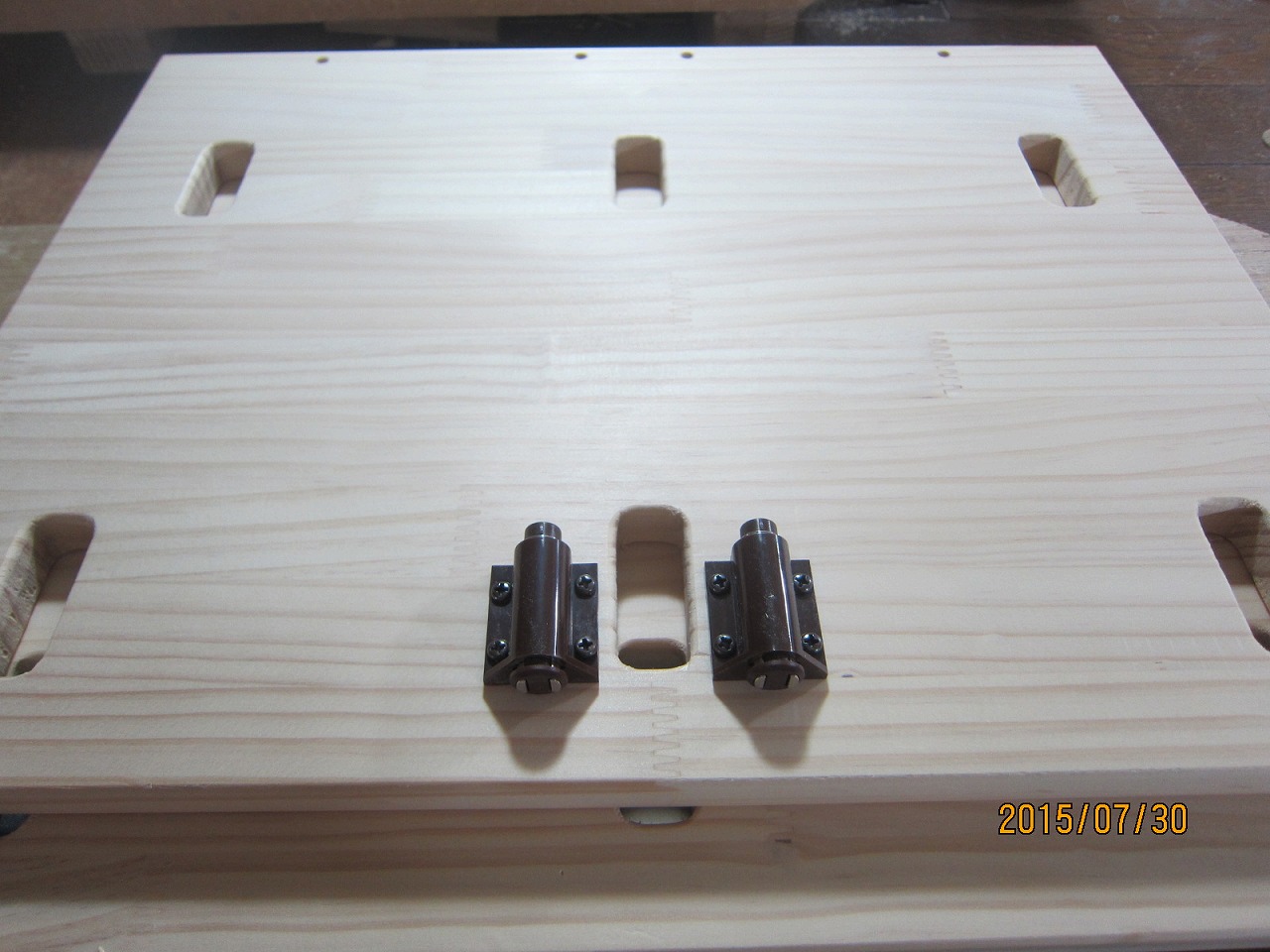

側板左。慣れたものでマグネットキャッチも組み立て前に装着済。

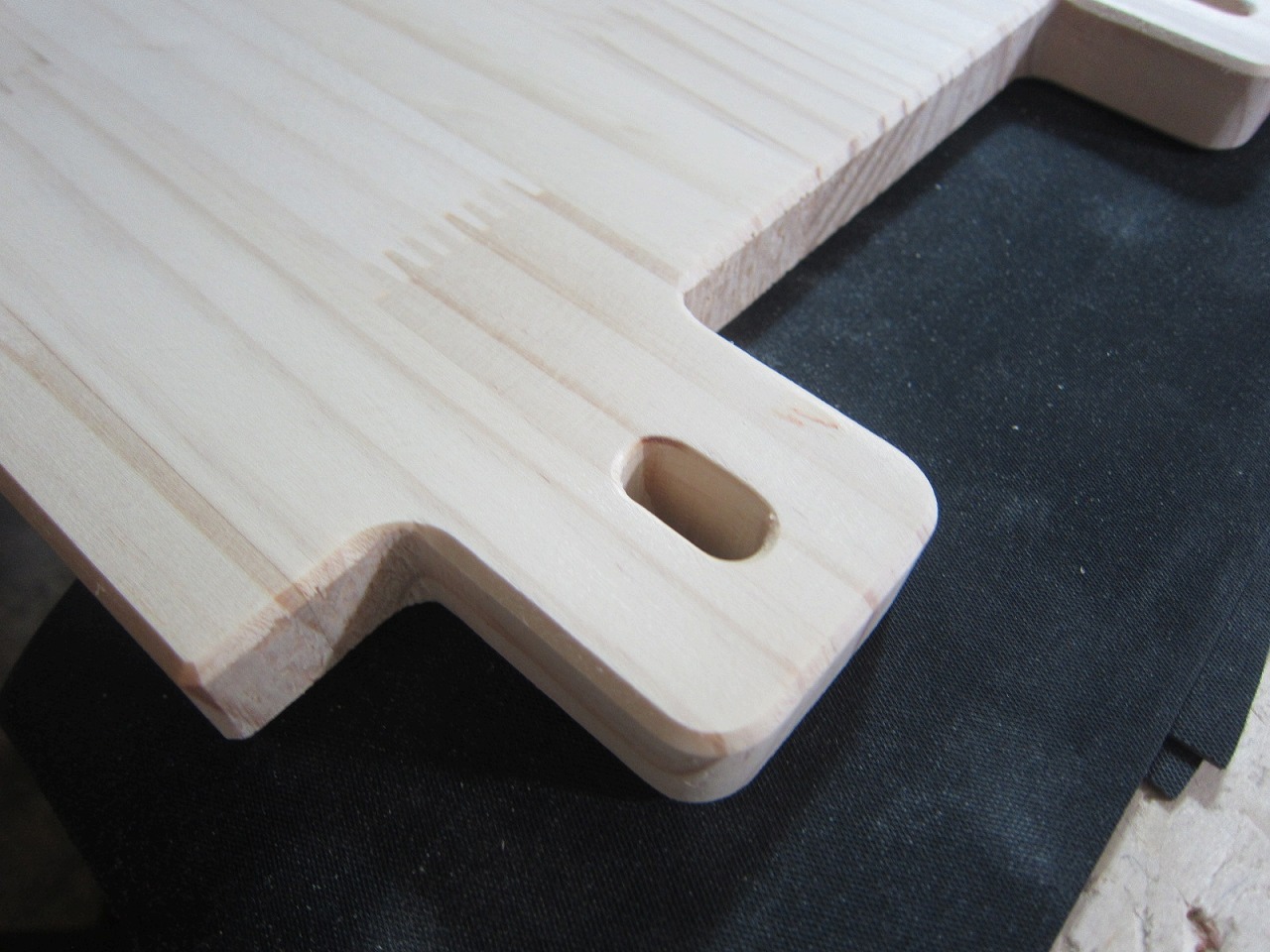

側板右。可動アームの取り付け穴が２穴。
手作りキャッチは今回もお預けとなりました。ムズカシイ・・。

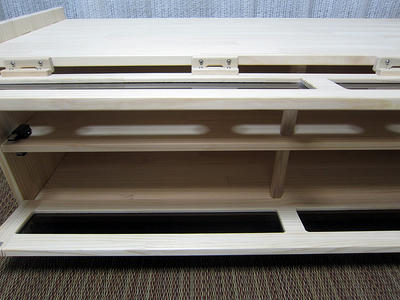

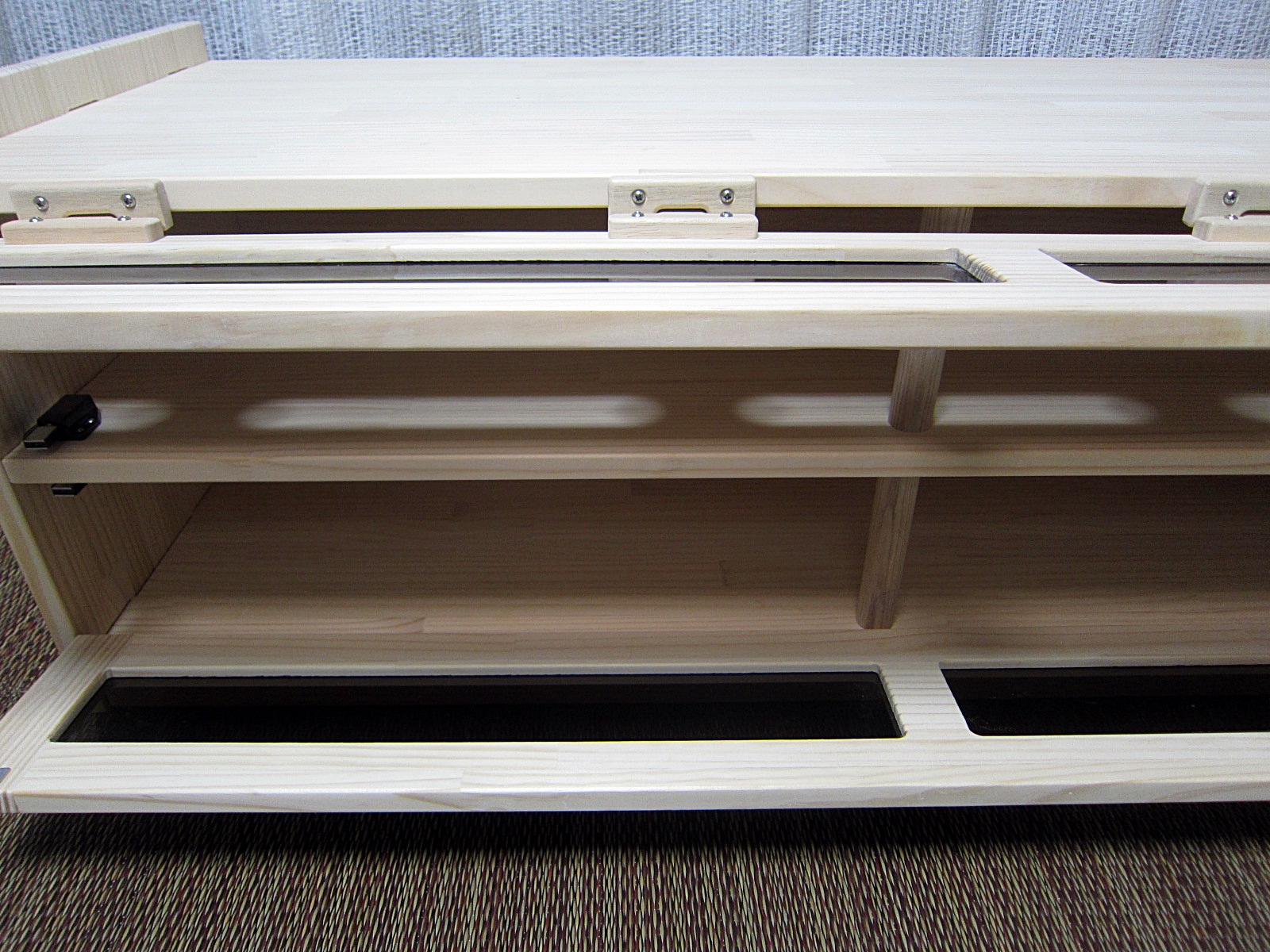

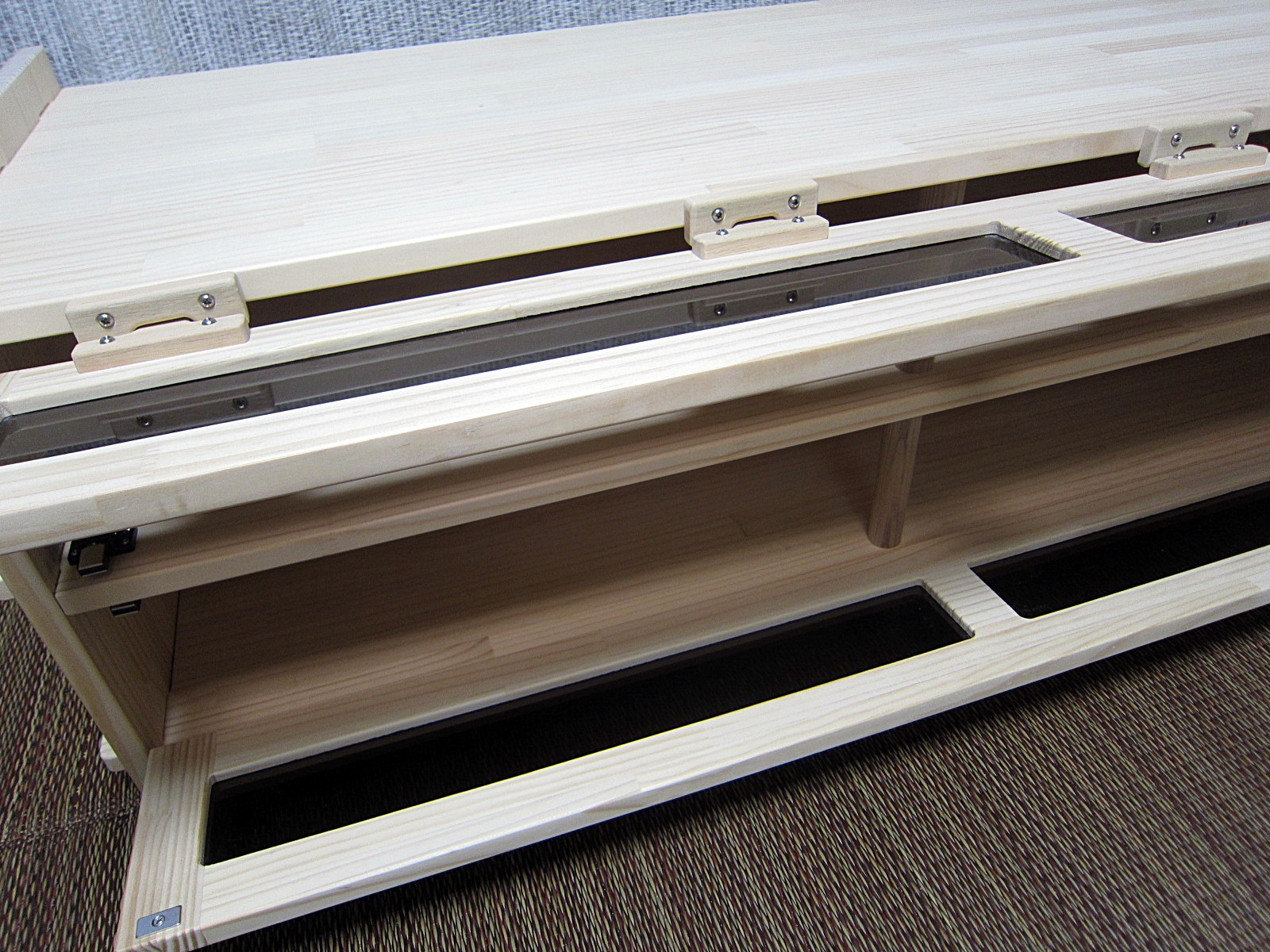

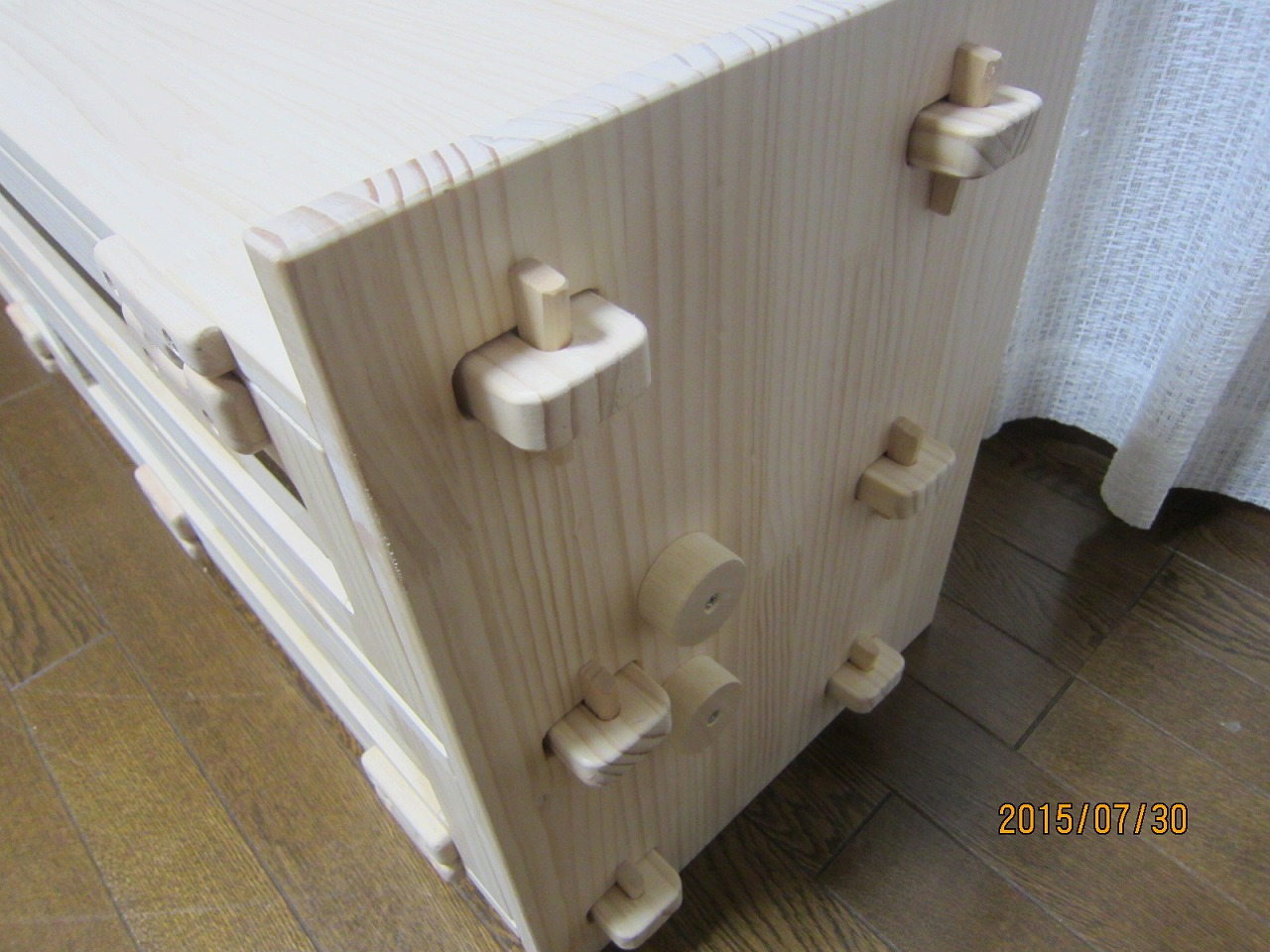

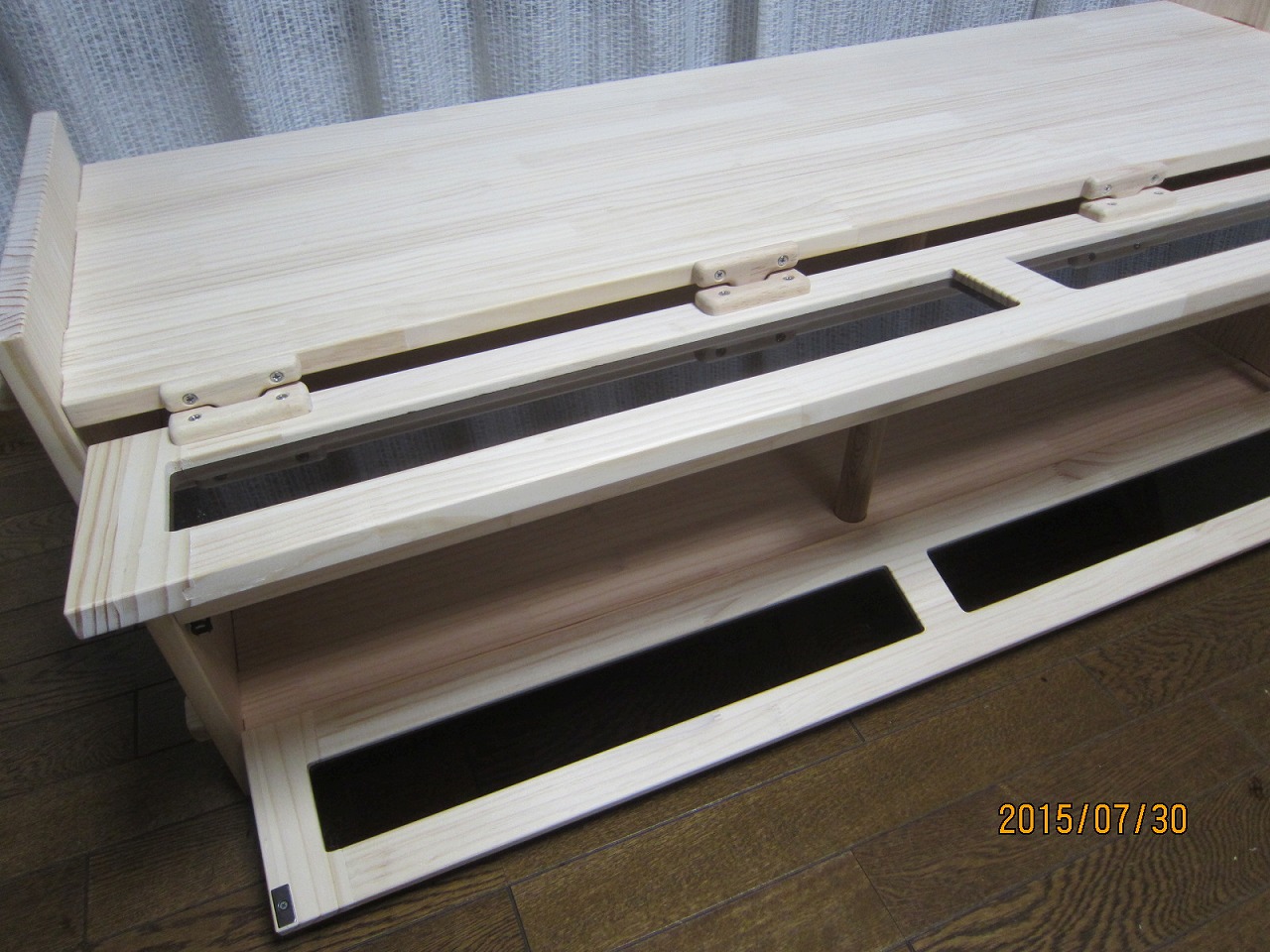

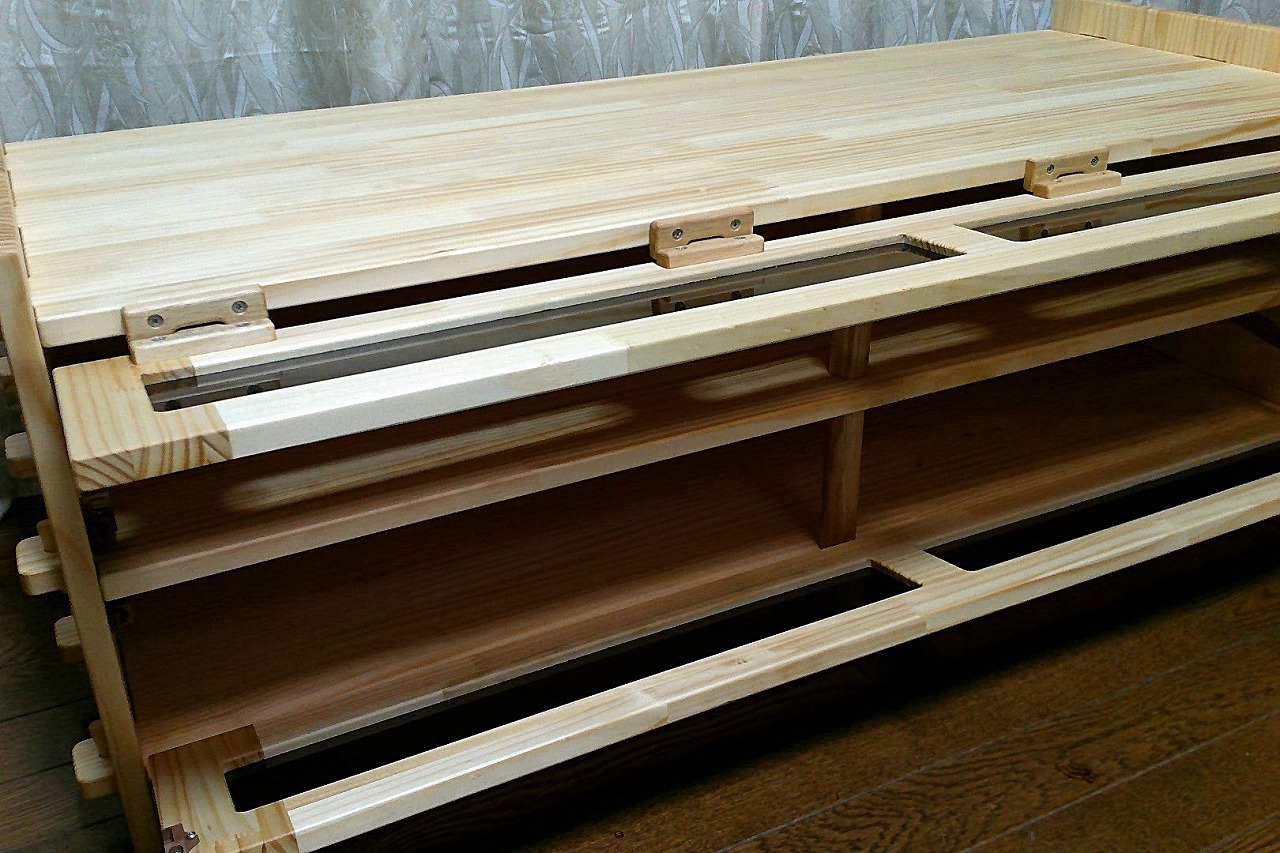

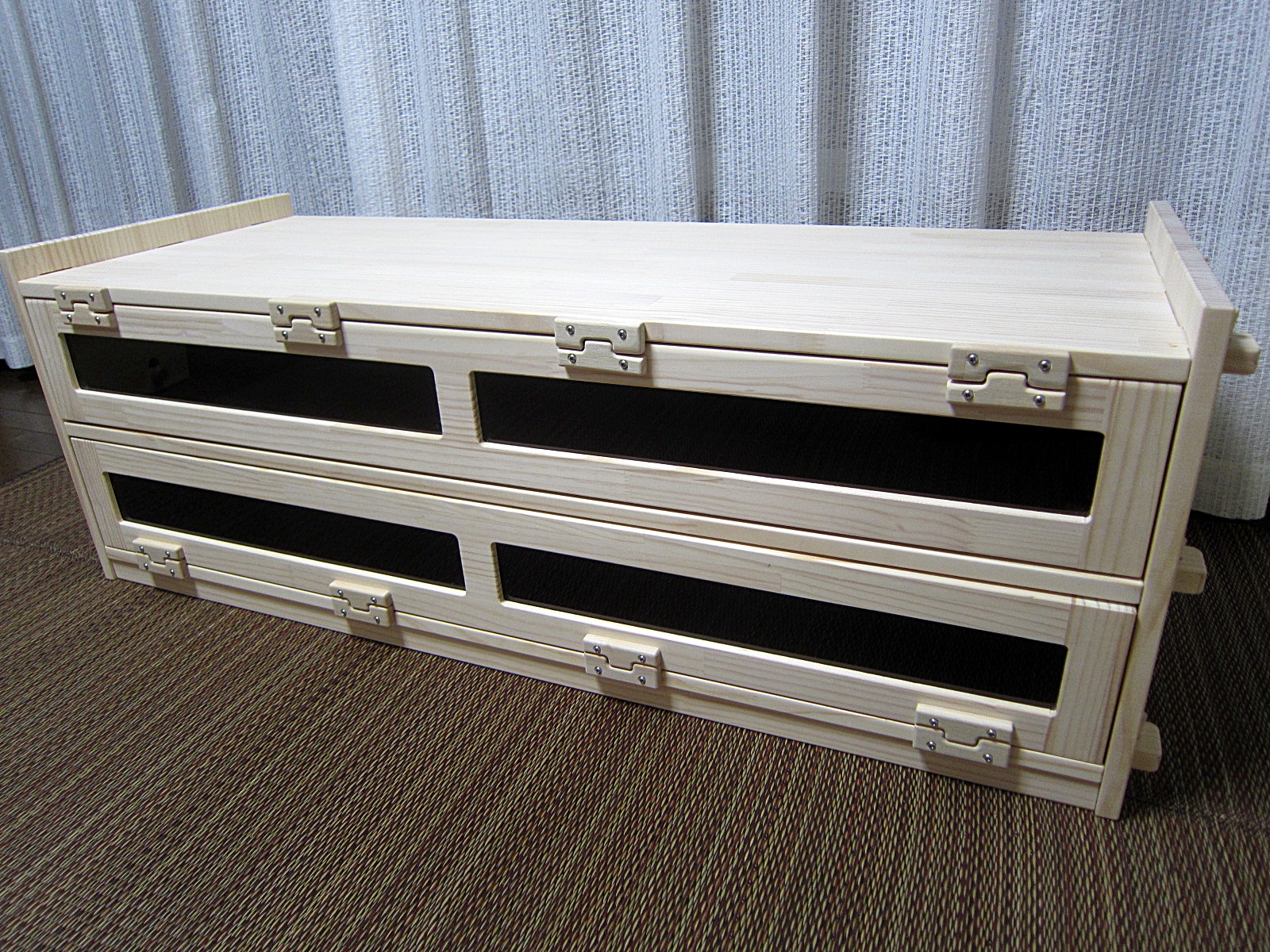

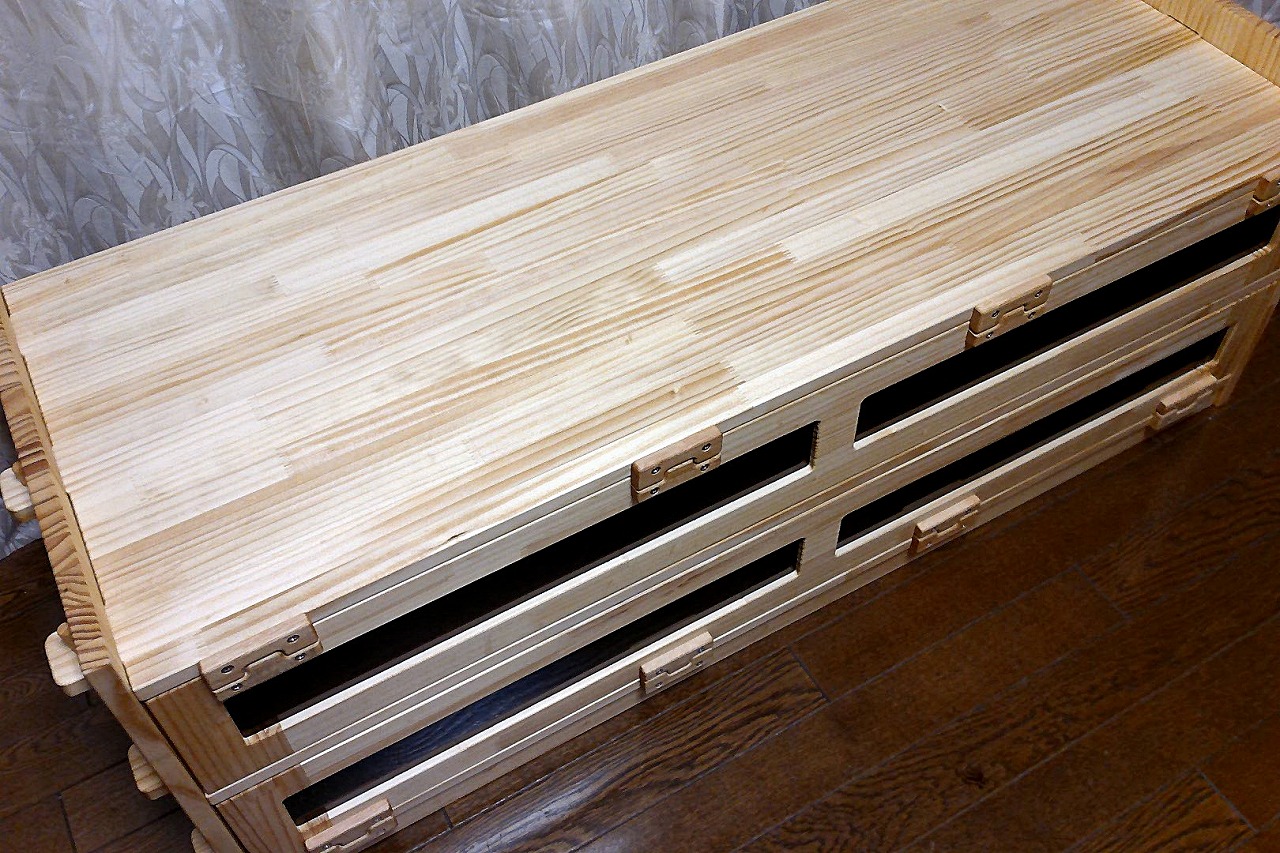

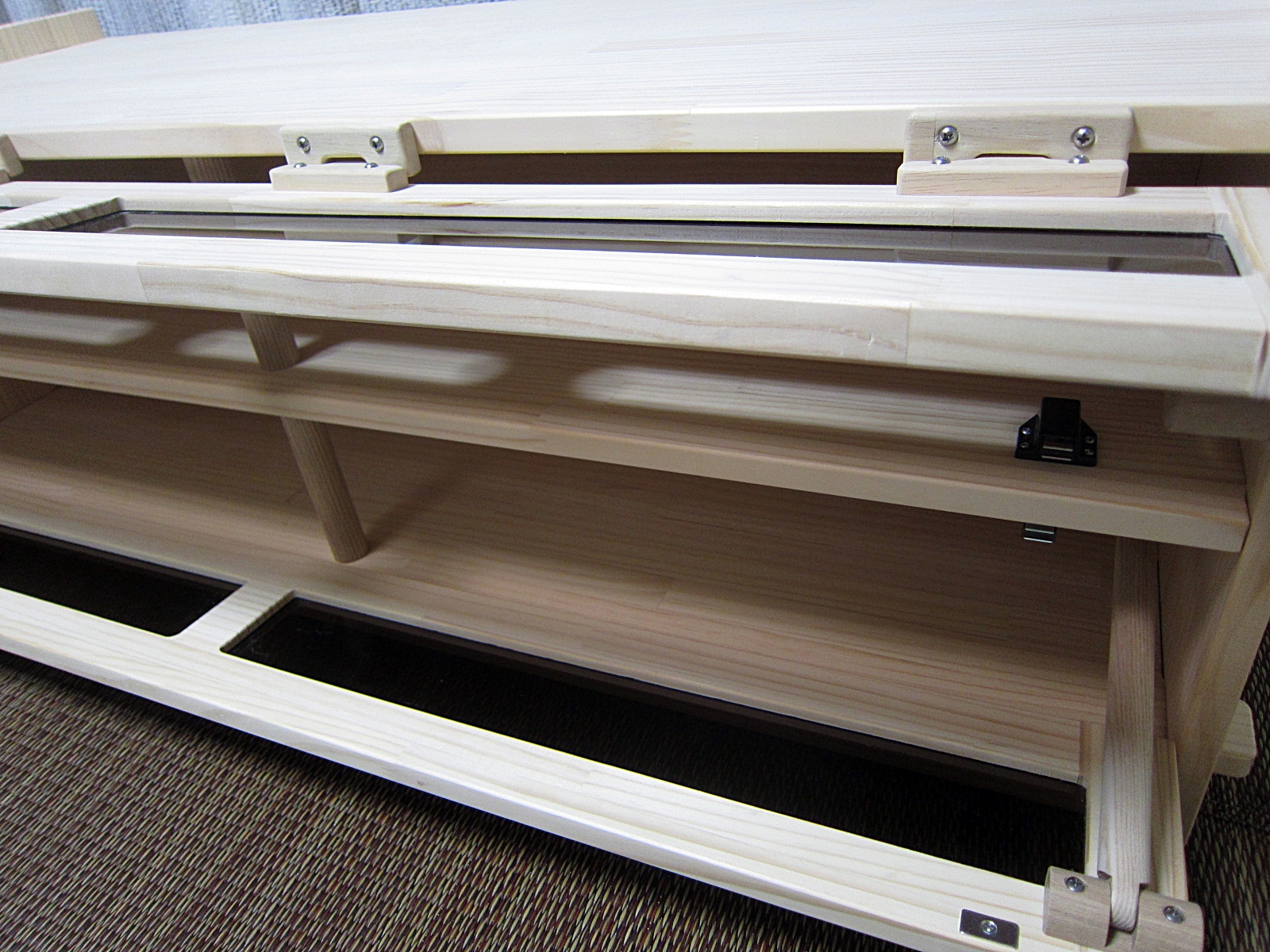

組み立て完成。ノーＷＡＸですが、磨きを掛けているので綺麗です。














東京のＴ．Ｙ様。大変お待たせしました。
明日、発送させていただきます。

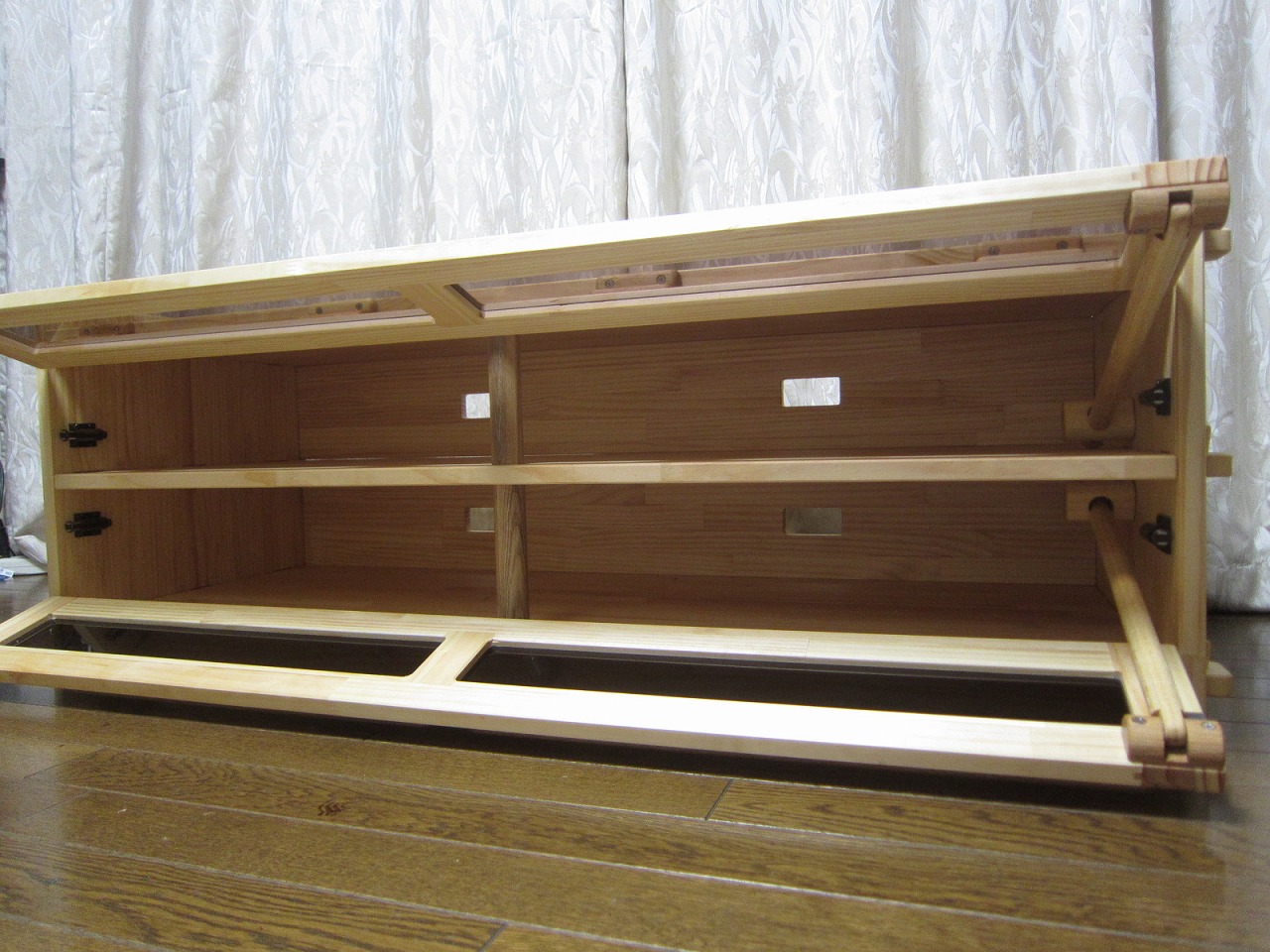

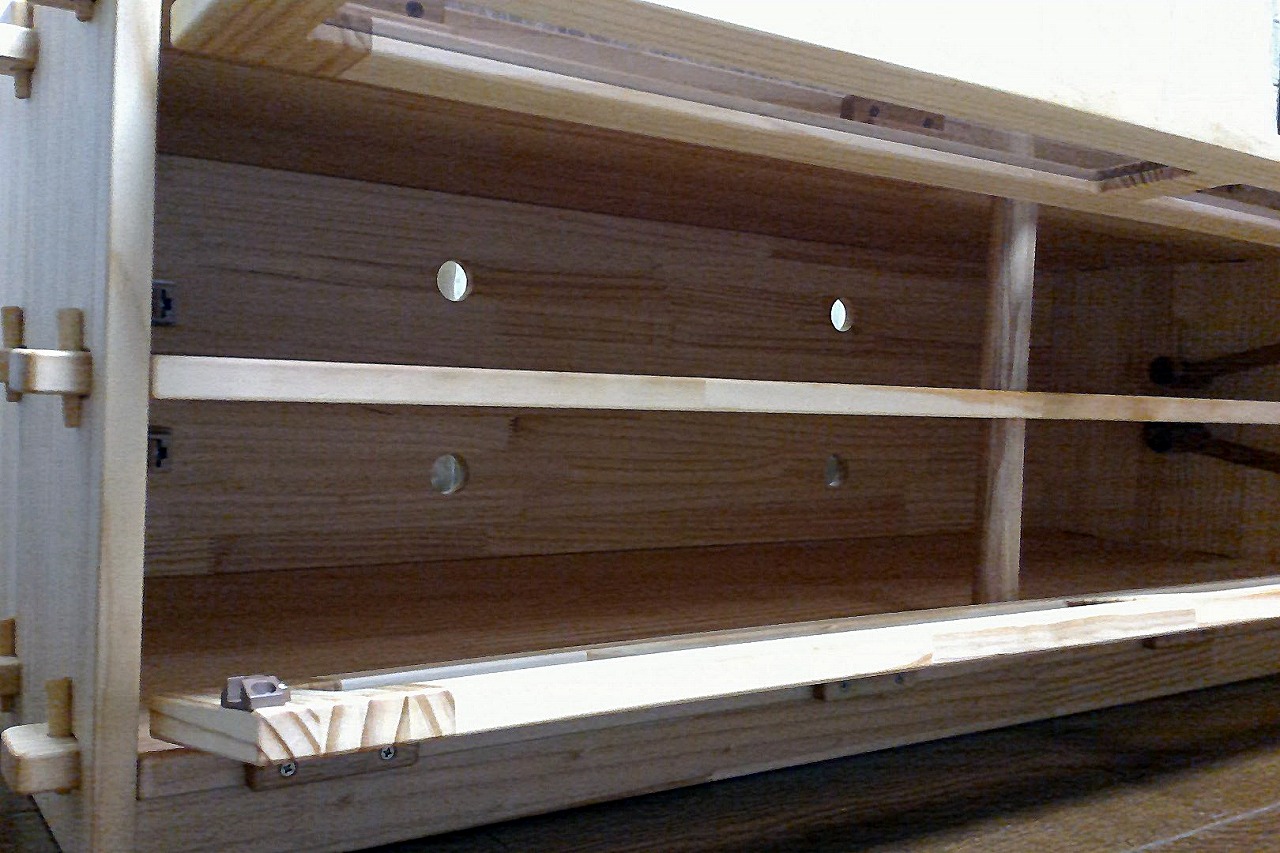

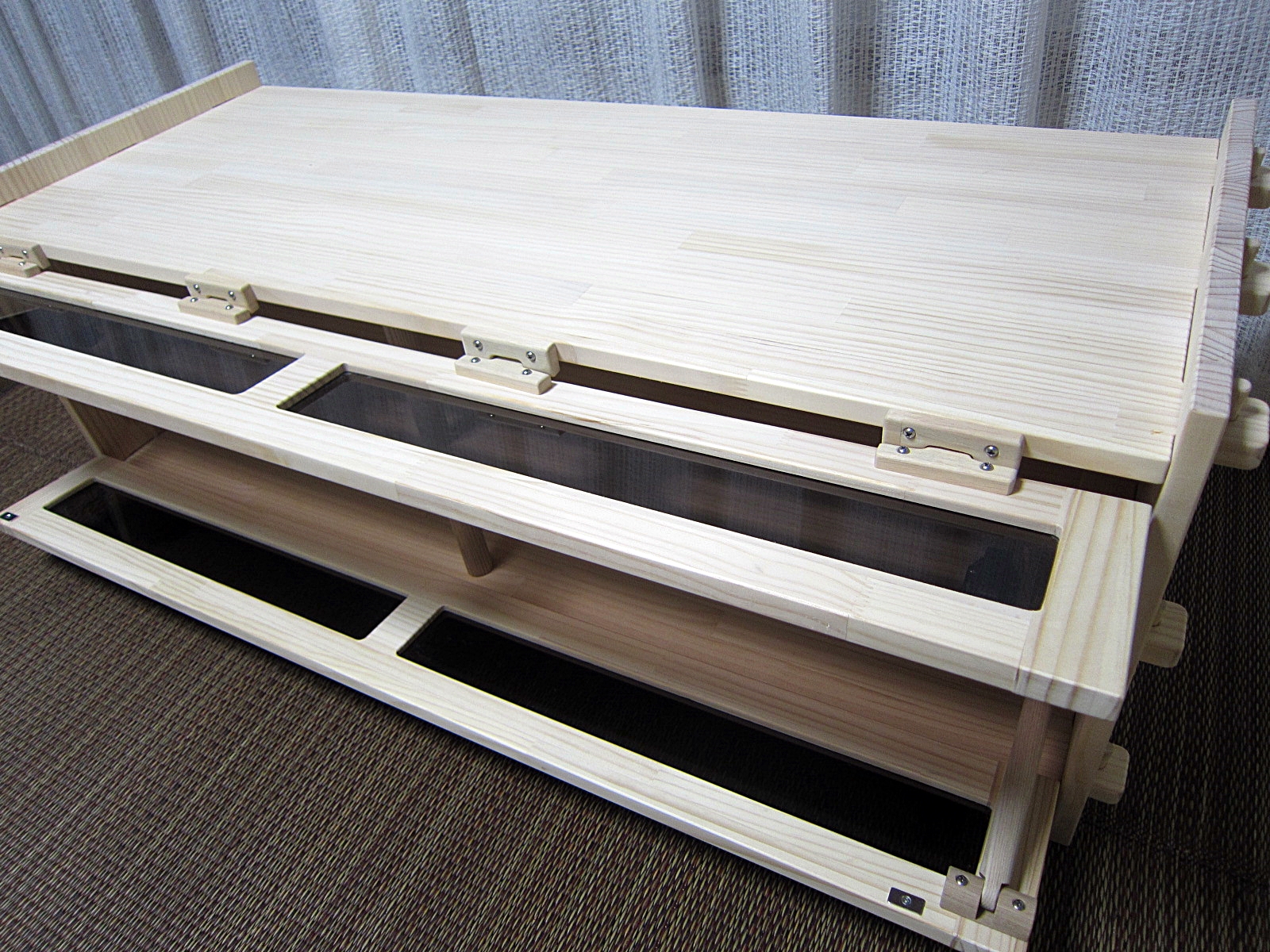

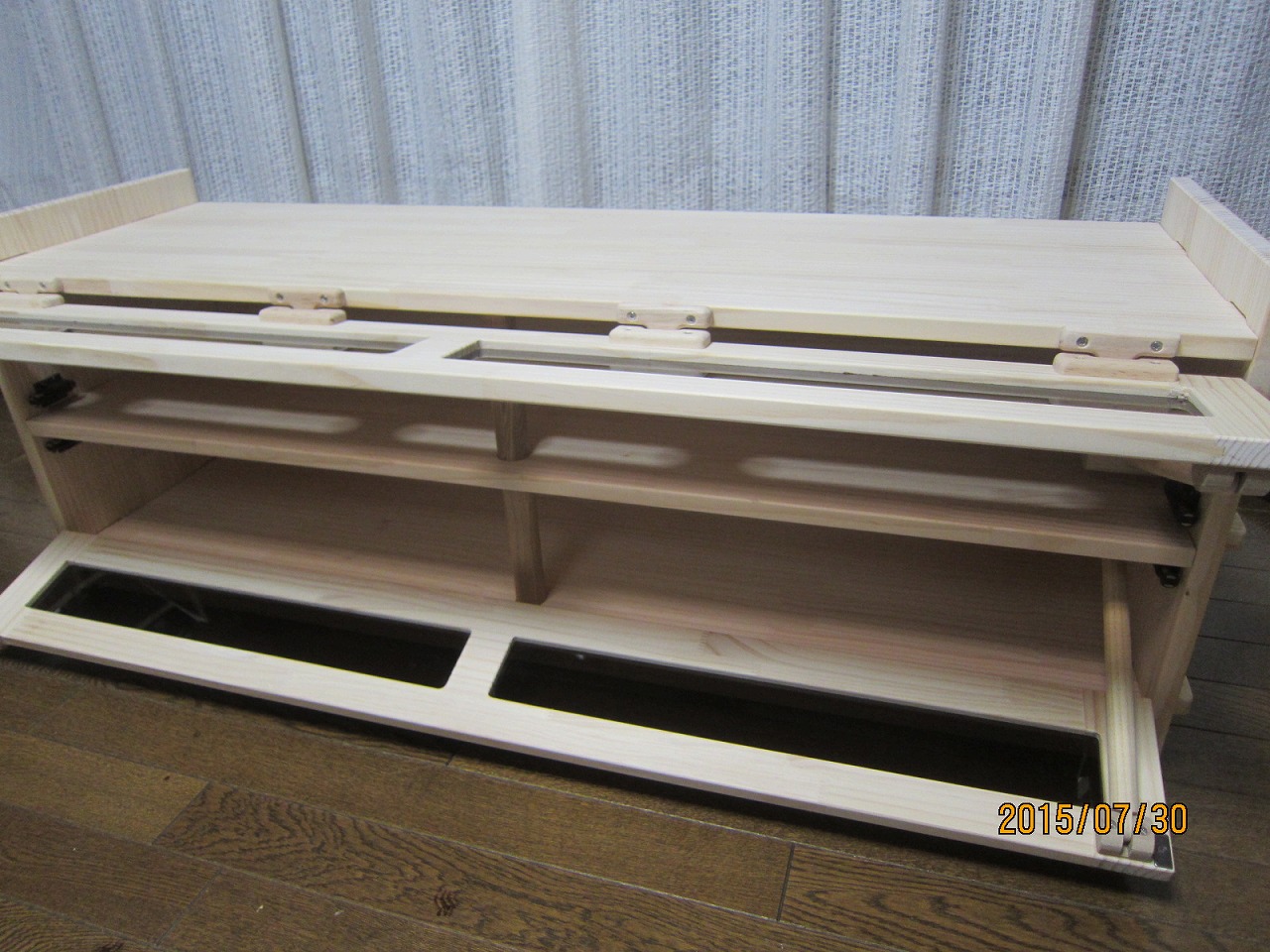

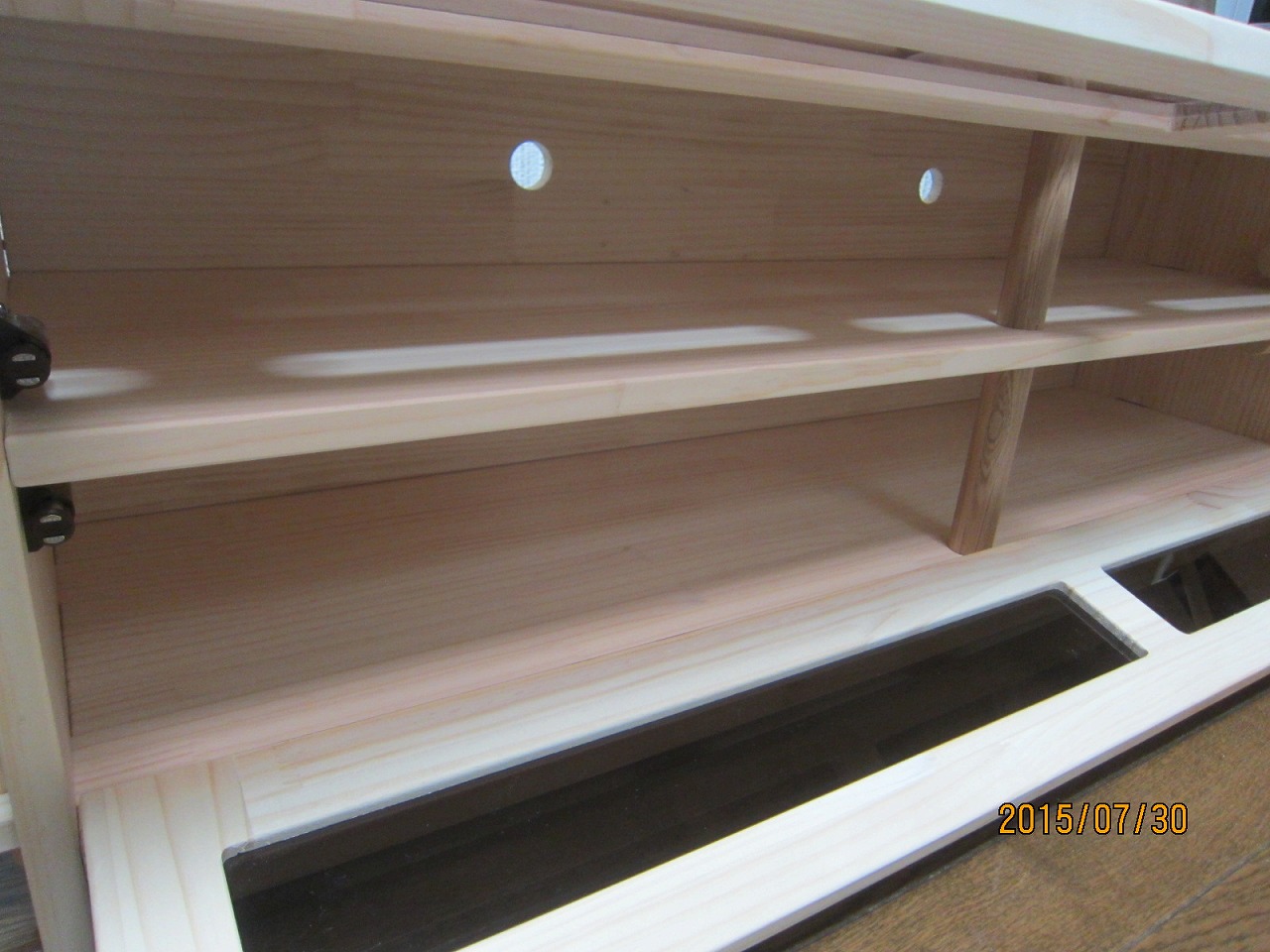

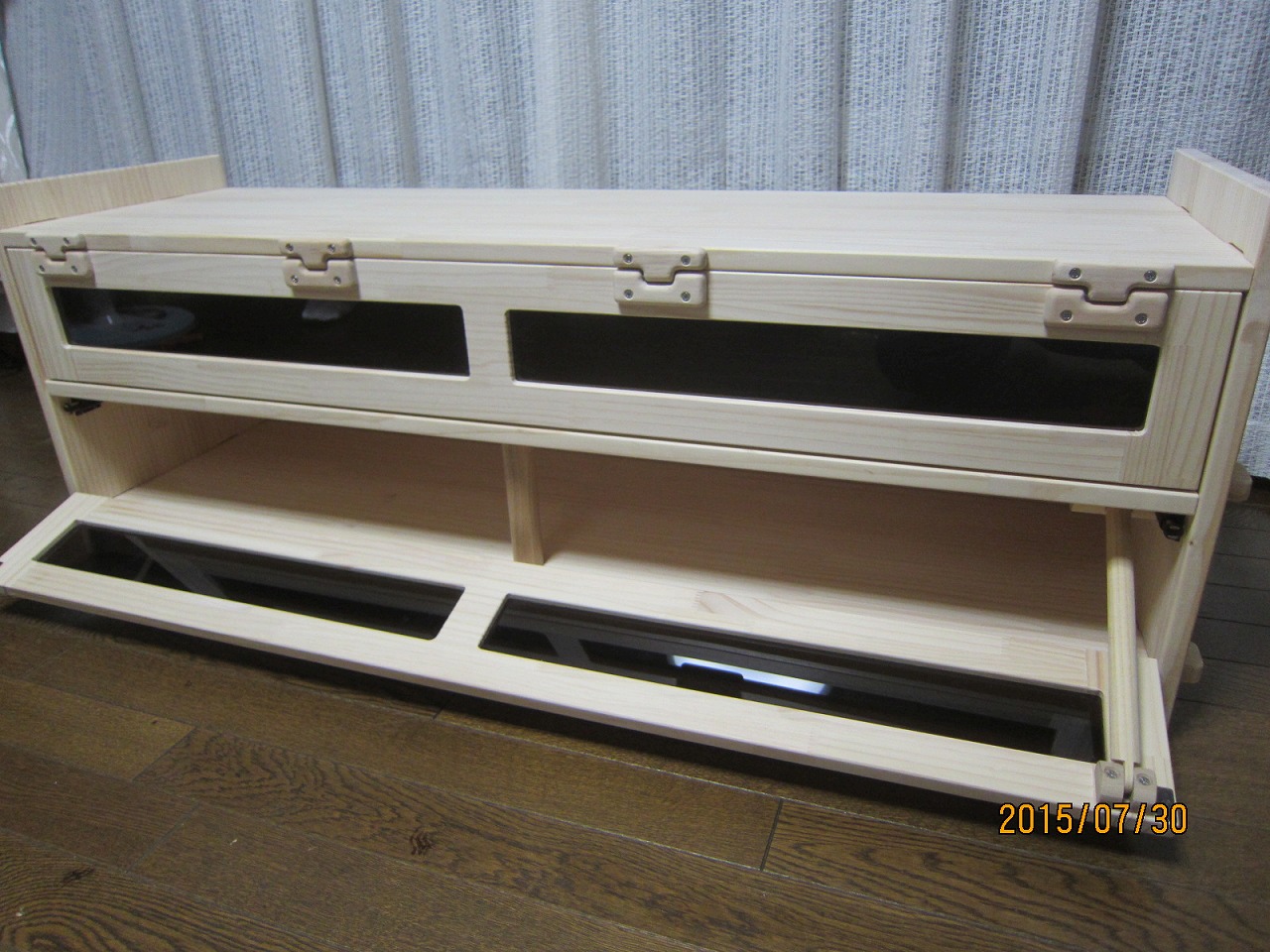

６代目ＴＶボード完成！！

６代目ということで未調整での完成を目指しましたが、若干の課題を残しました。
目標達成は次回７代目で。

ＴＶボード６代目製作その２

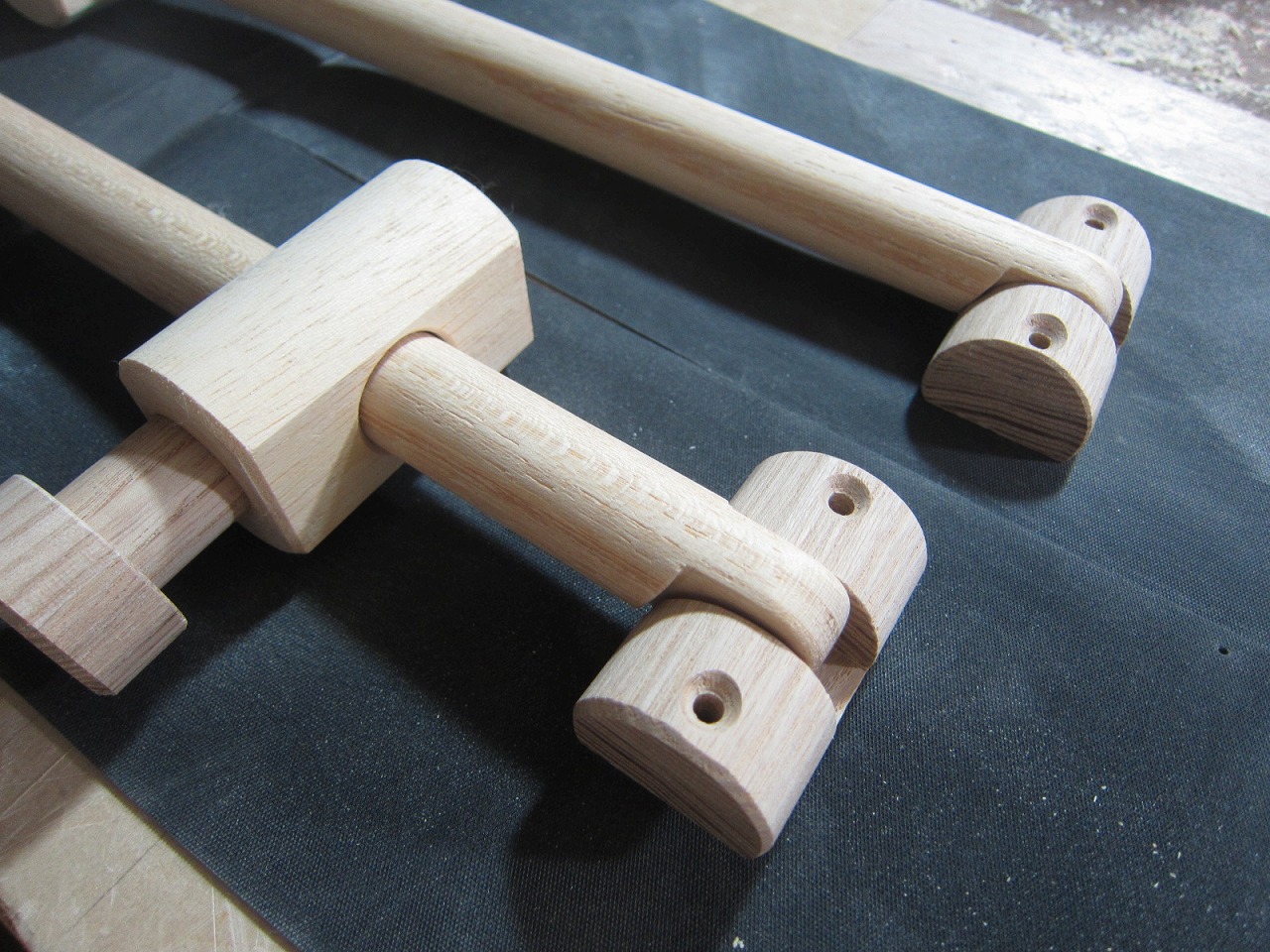

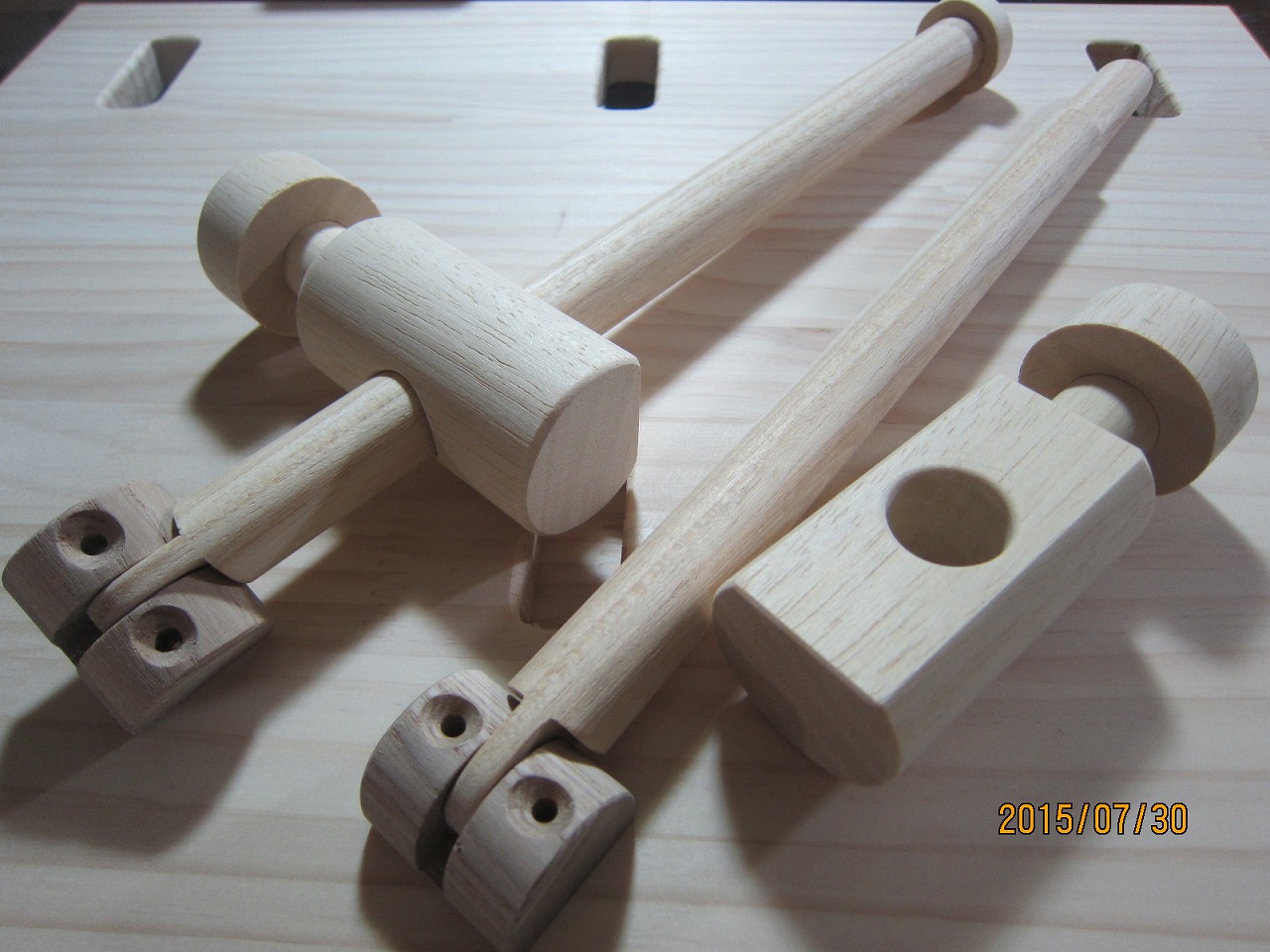

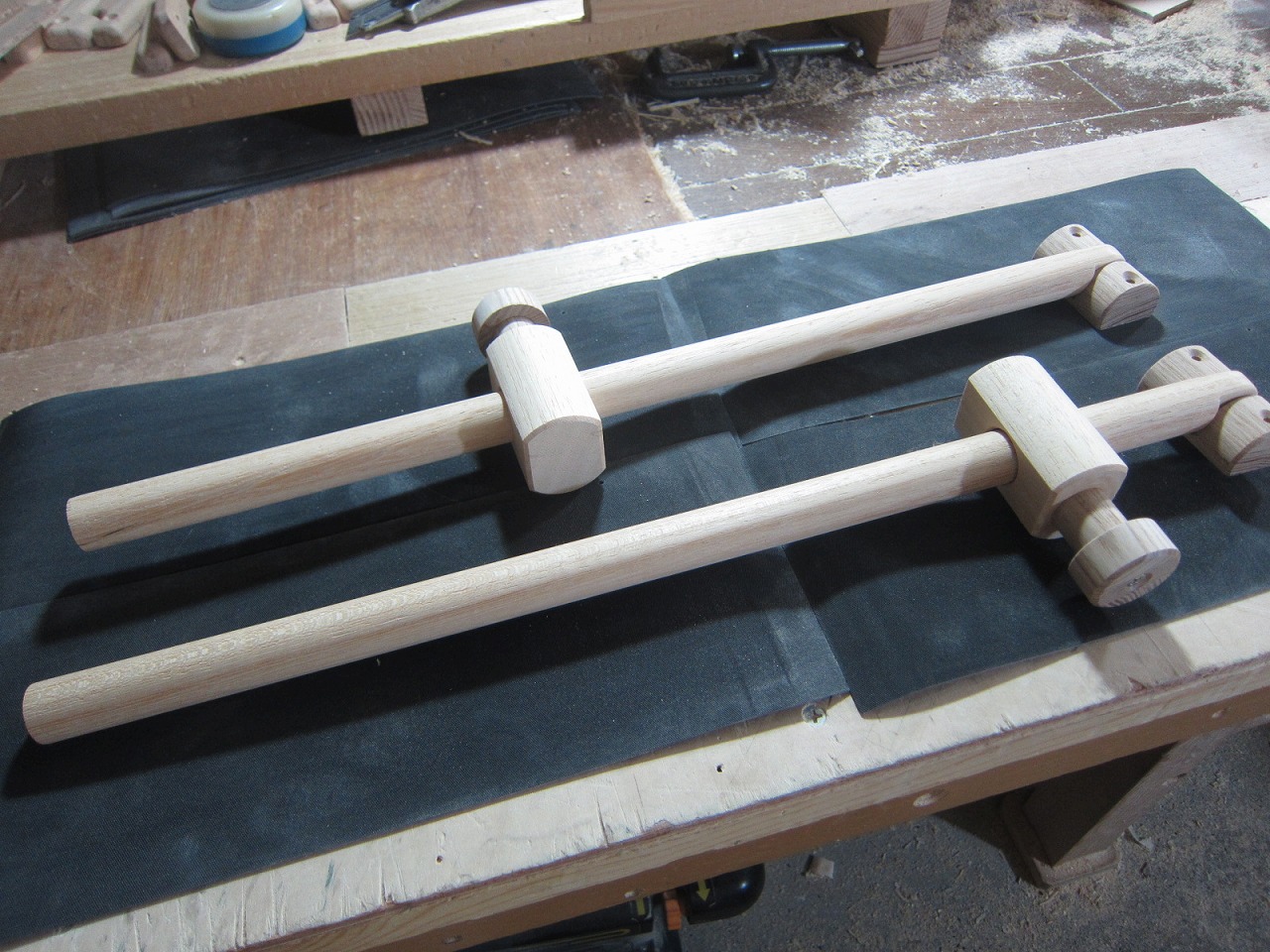

扉の開閉用アームを新しいデザインに変更します。

ＴＶボード６代目製作

組み立て式ＴＶボードも６代目となりました。
今回も改良個所は沢山あります。
木製蝶番も前回の残りを使わずに新たに作り直しましたが、ほぼ未調整一発仕上げで初めての快挙？です。慣れとは恐ろしいもんです。サイズも若干大きくなっています。

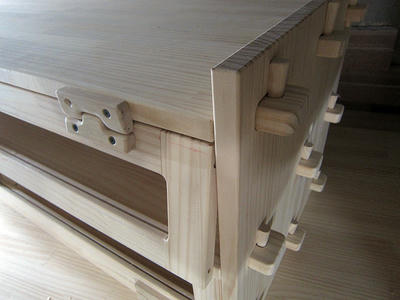

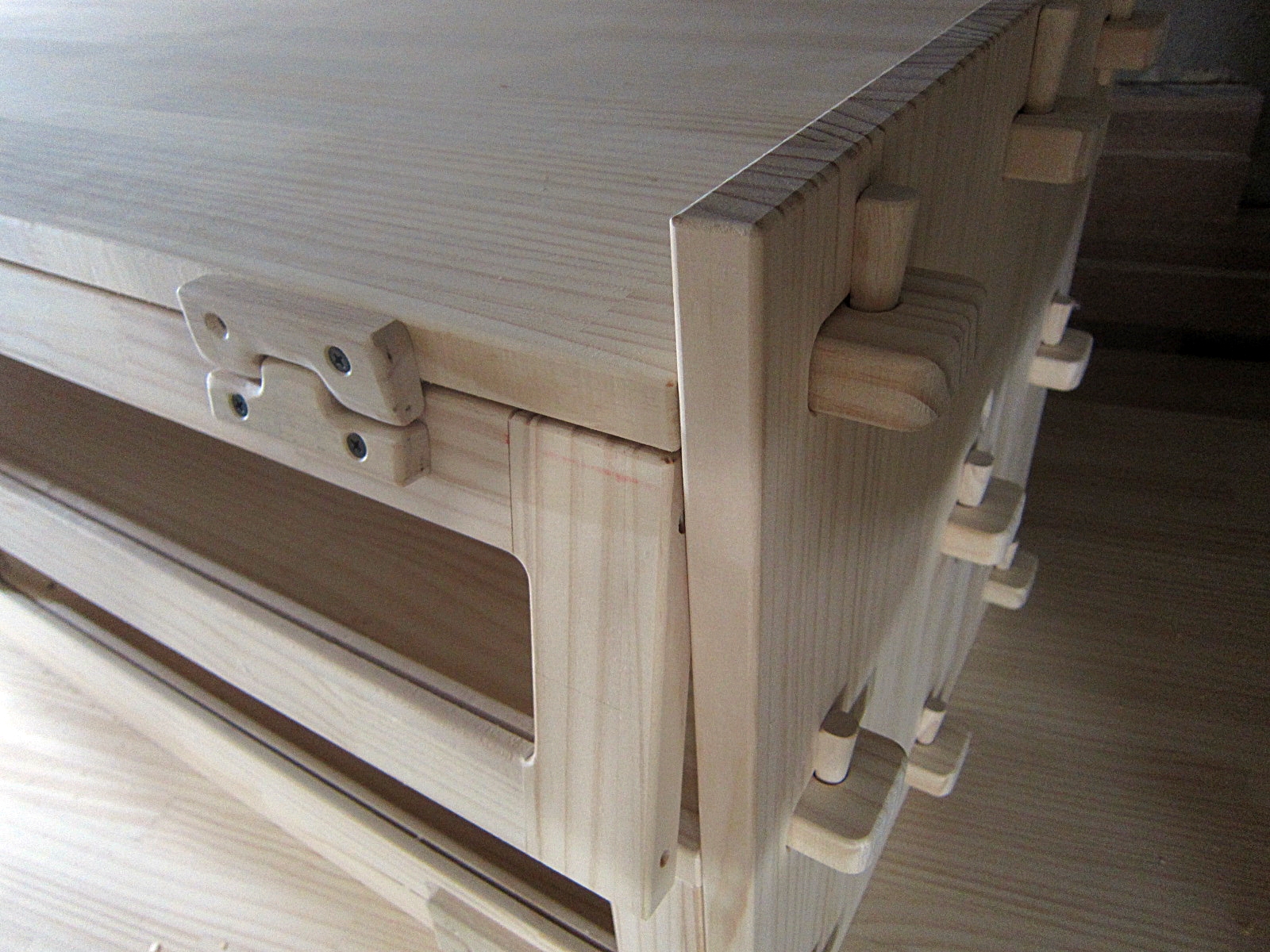

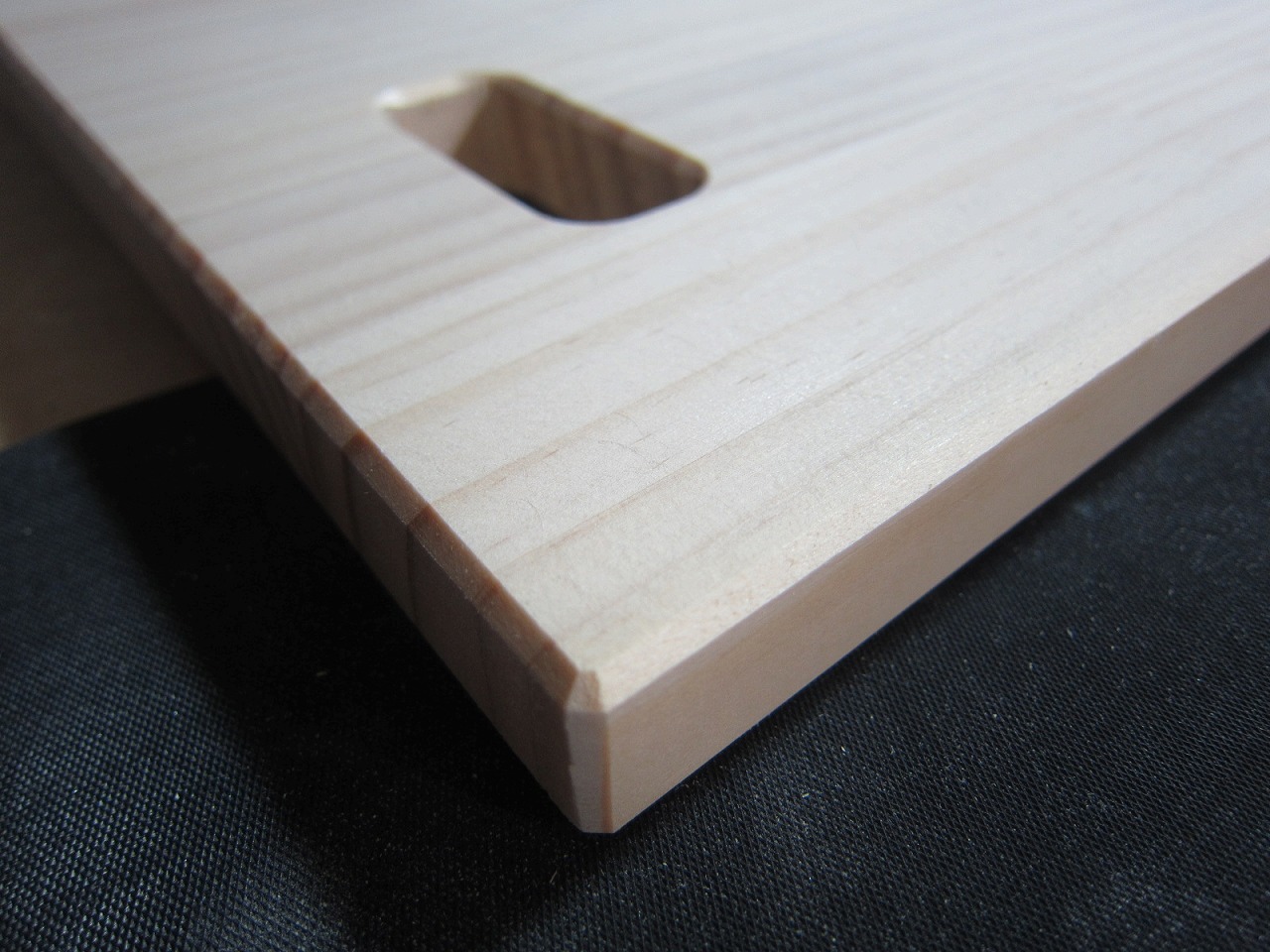

落札者様がログハウスに置かれるということでしたので、コーナーの仕上げは丸面ではなく、４５度にソリッドに。雰囲気は合うでしょう。

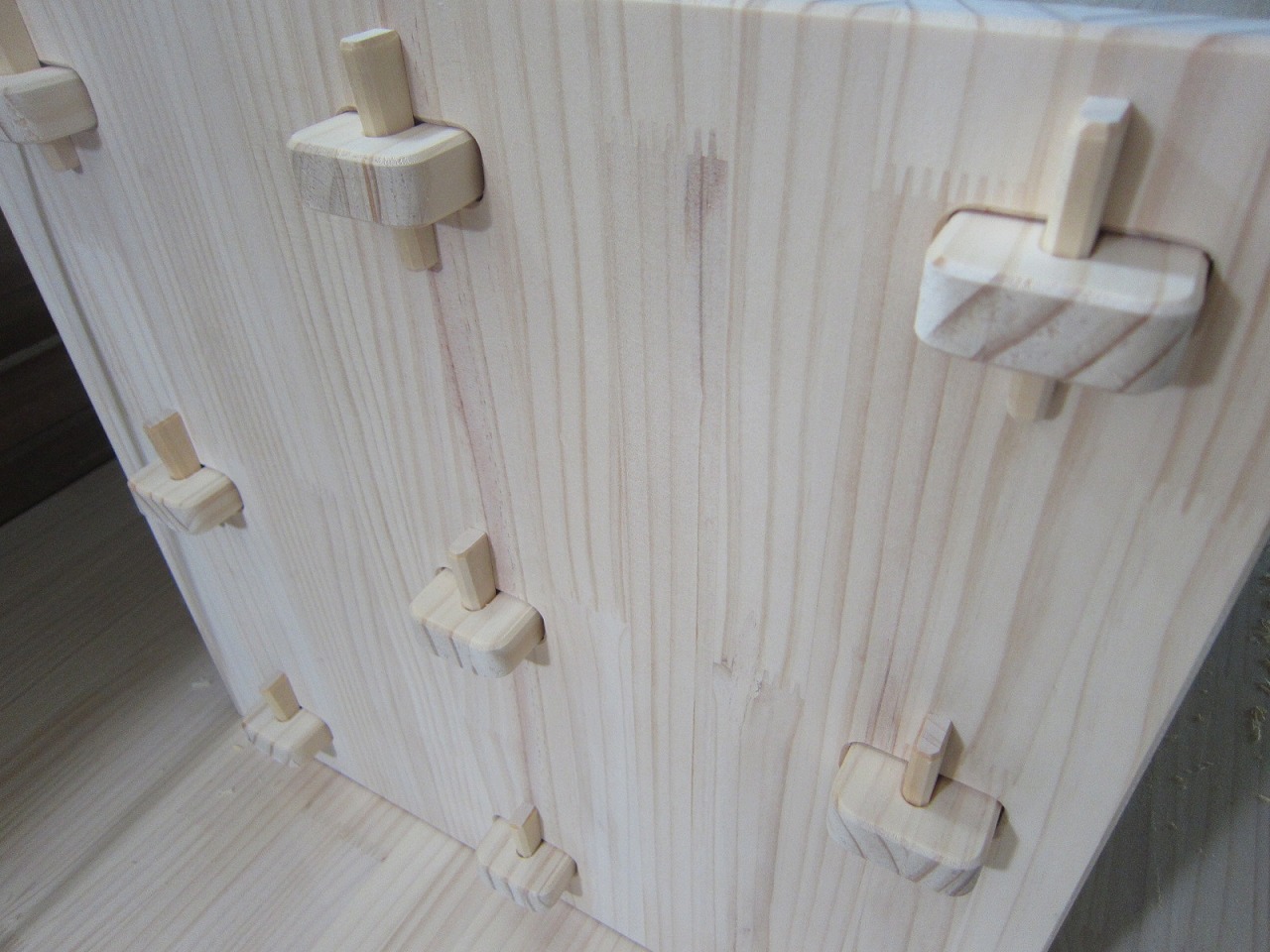

コミセン穴も◎ではなく楕円に変更。

コミセンも、丸棒ではなく、初期型のざっくりした手作り風に。（手作りですが・・・。）

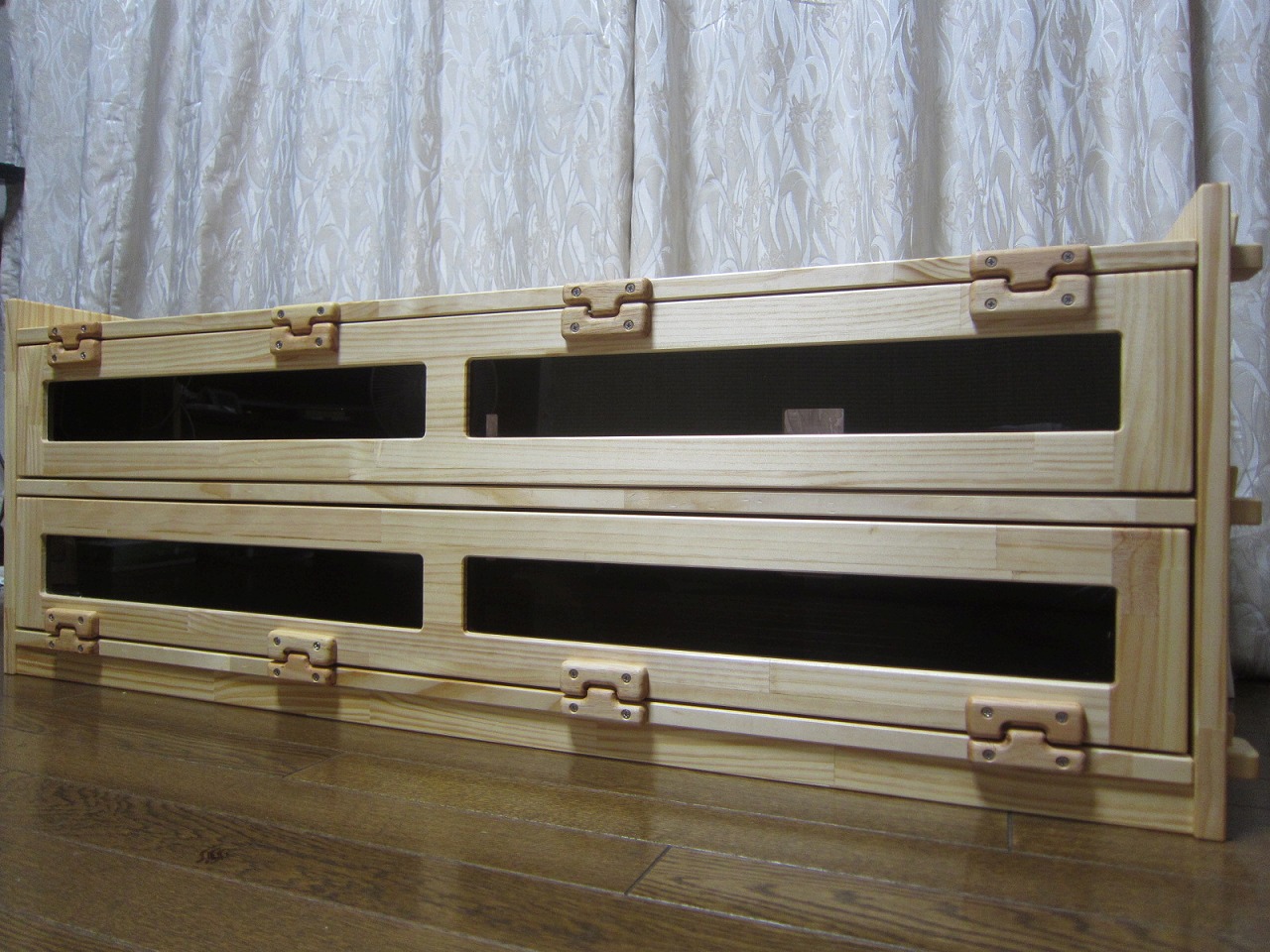

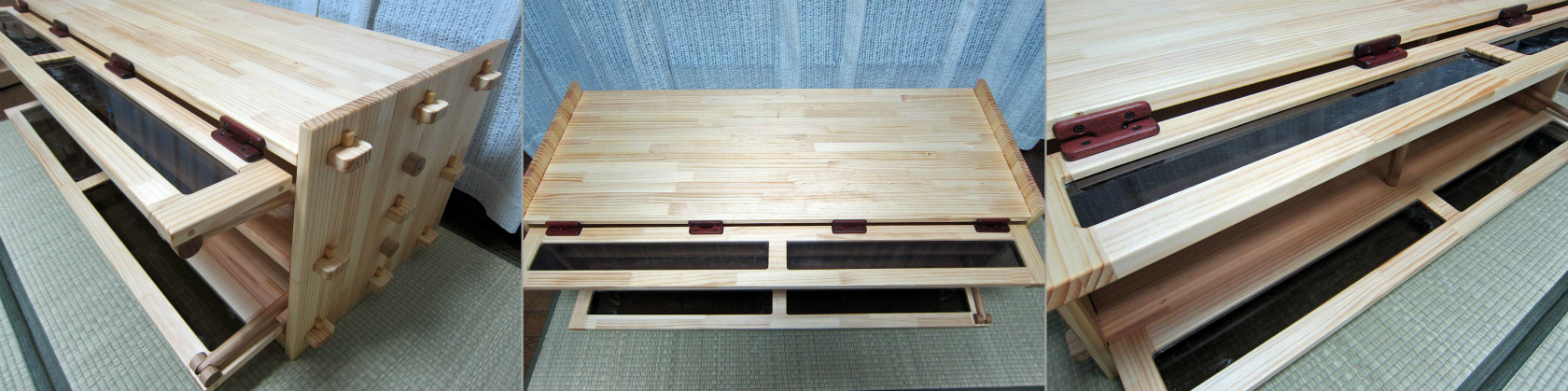

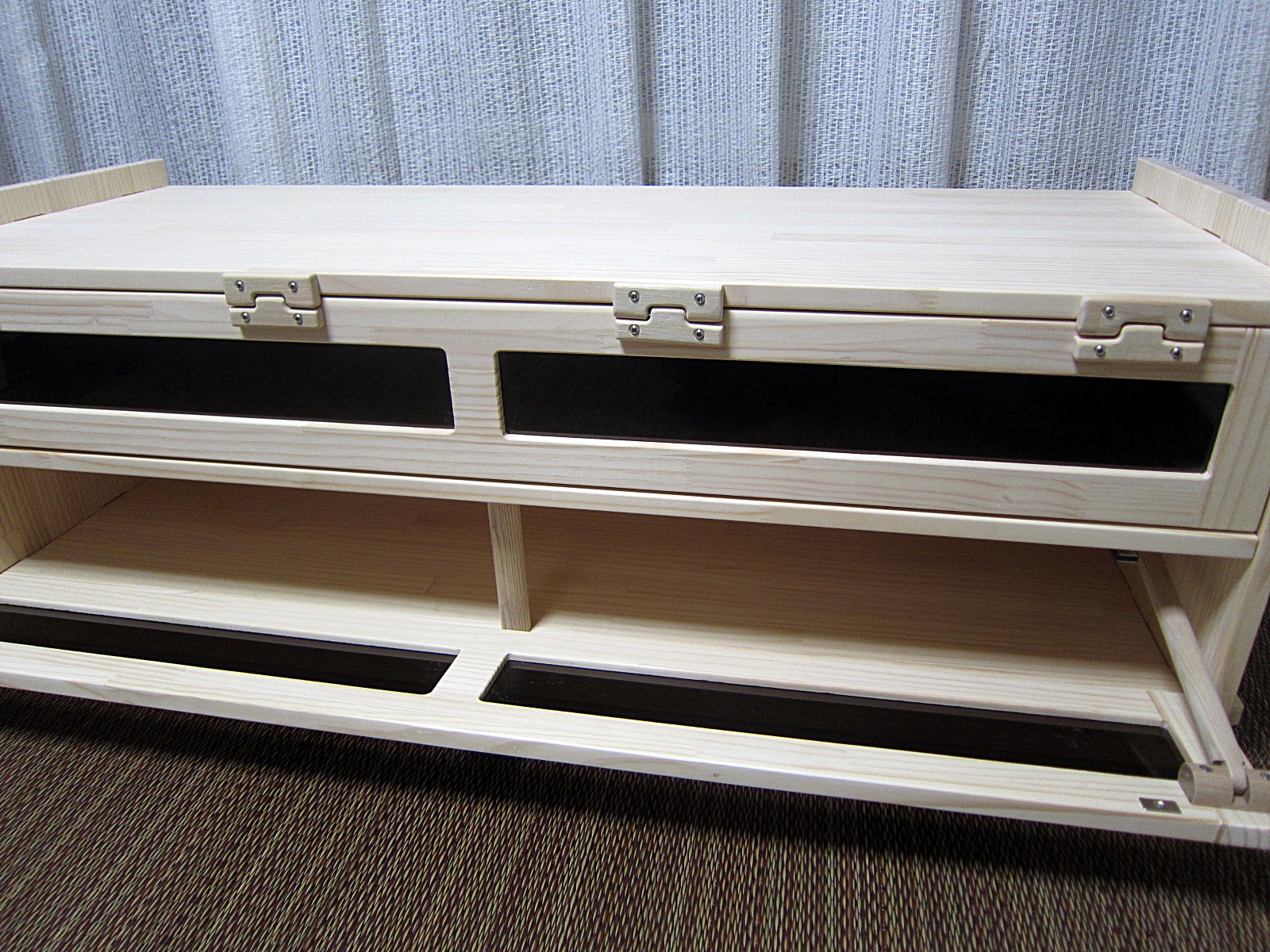

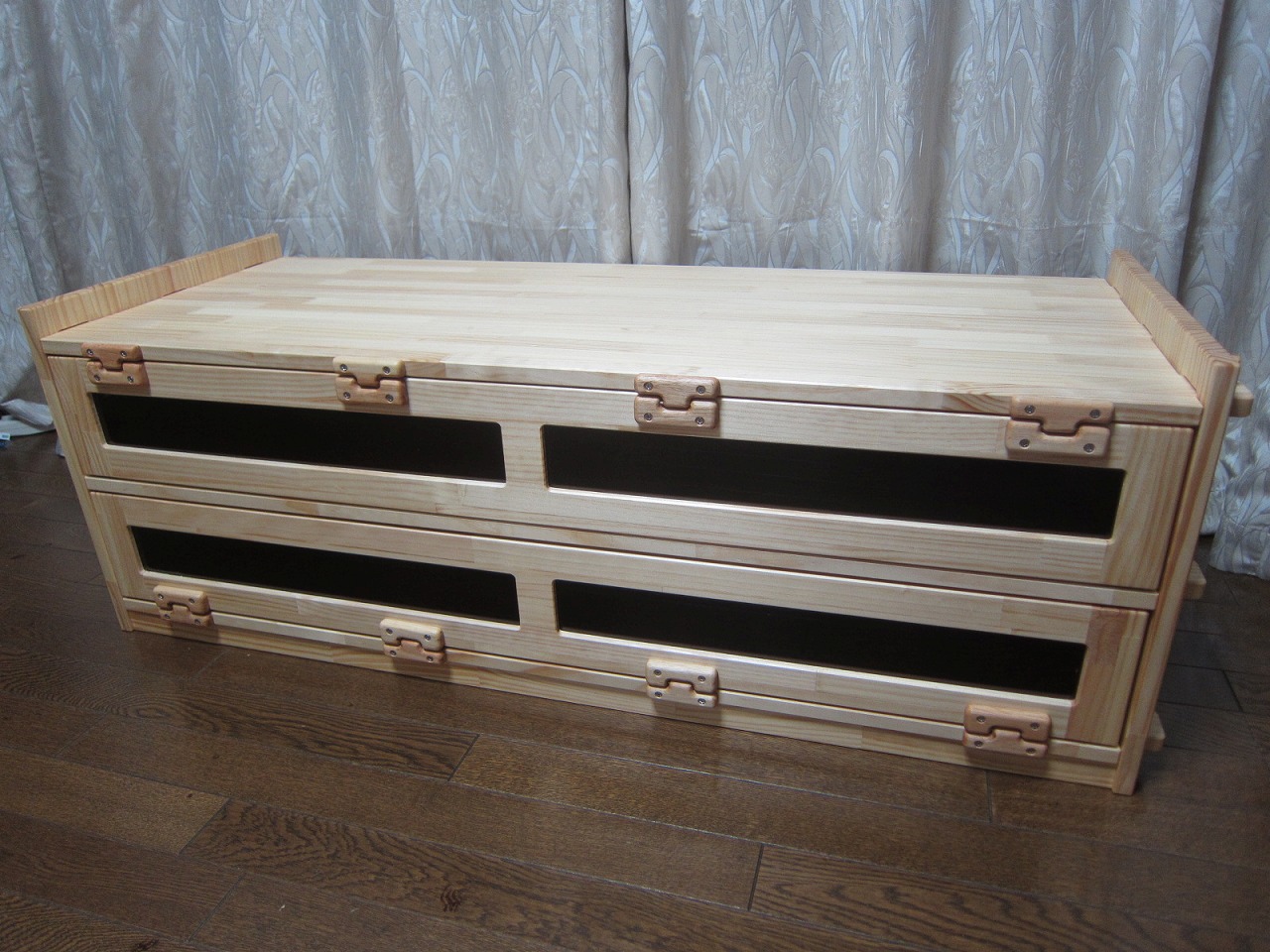

☆５代目ＴＶボード完成☆

ＴＶボードも今回で５代目となりました。
４代目との違いは、アクリル板を２ｍｍから３ｍｍ厚へ変更し、マグネットキャッチを側板側に移動しています。マグネットキャッチの手作り化を目論んでいましたが、時間切れで６代目に持ち越しとなりました。仕上げは蜜蝋ＷＡＸです。

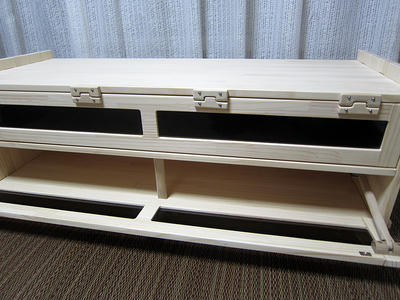

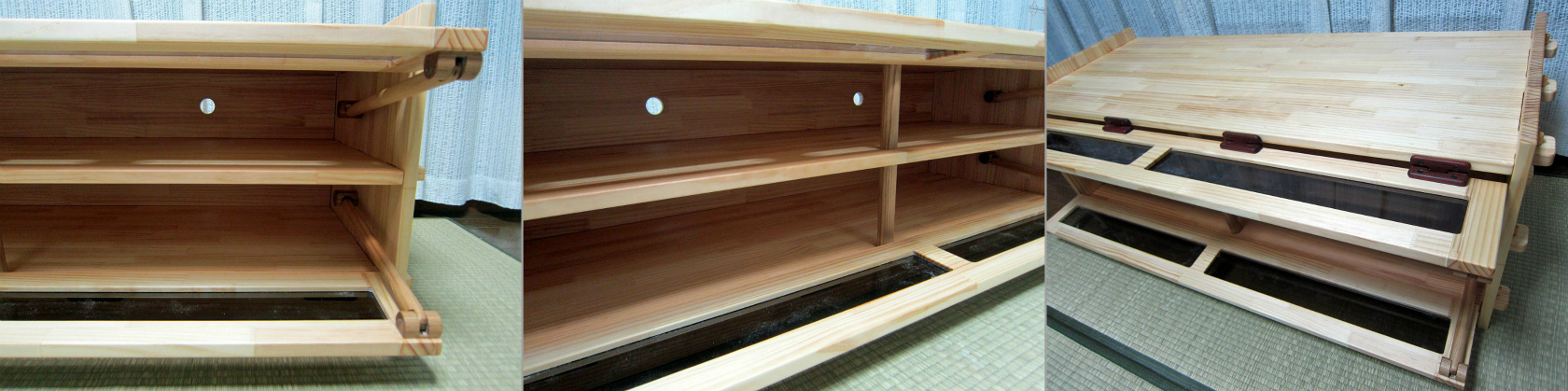

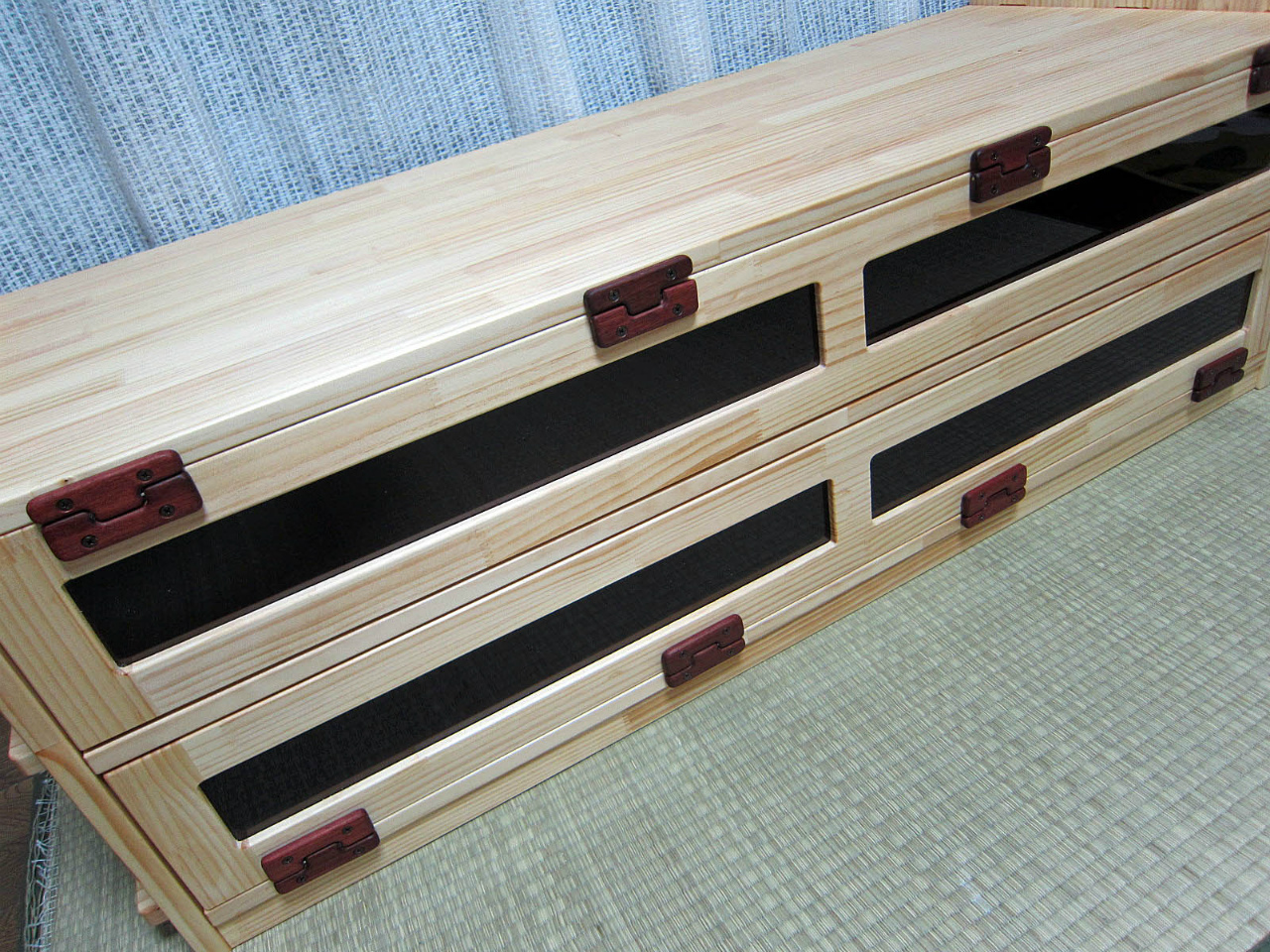

４代目TVボード完成

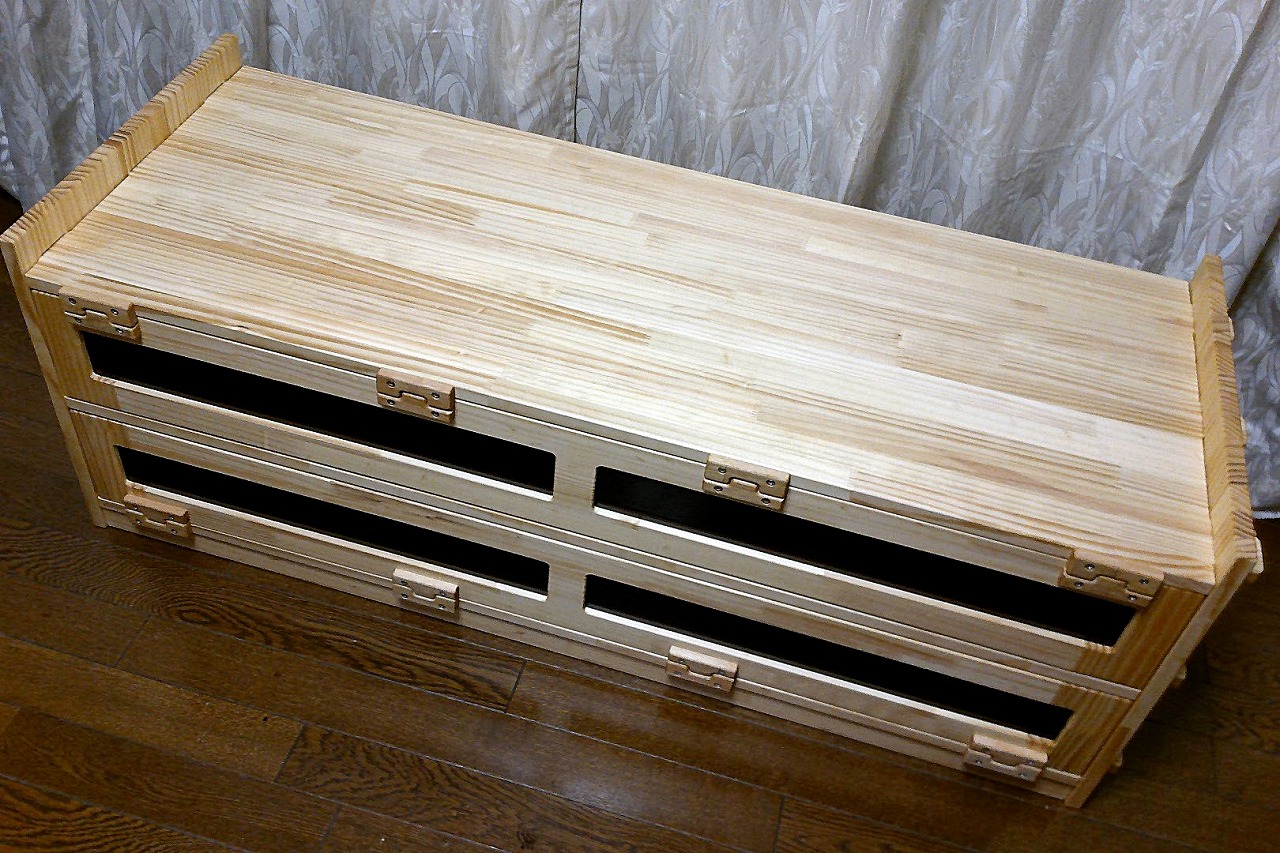

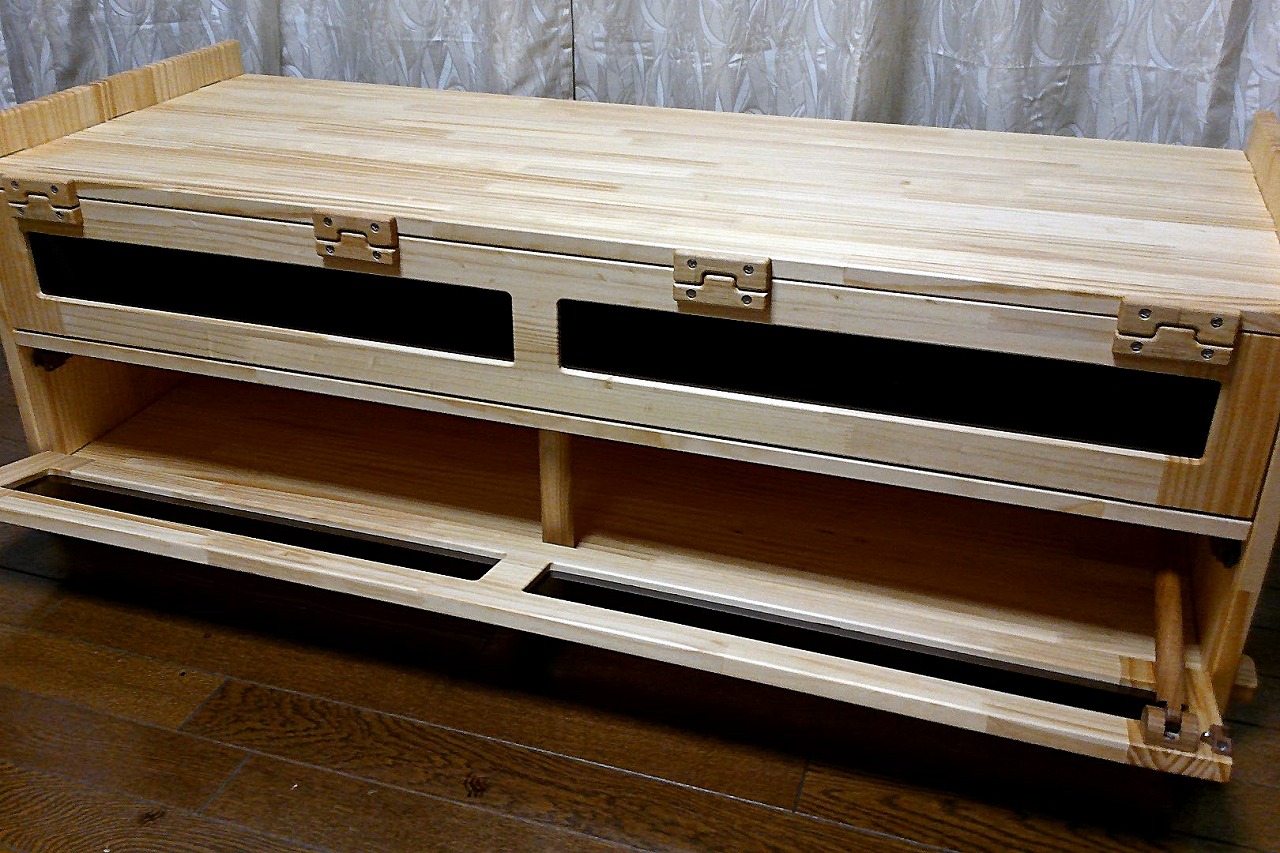

完成です。
画像は無塗装（生地）の状態です。

ＴＶボードの製作（４台目）

こんなマニアックなモノは売れないだろうと作ってはみたものの、これで４台目です。
いるもんですね、同じ趣味の方が・・。

さて、この商品のメインともいえる木製蝶番ですが、今回はゴムの木を使います。

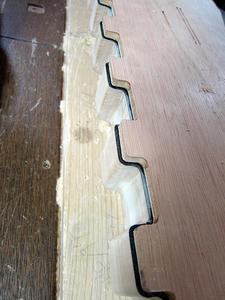

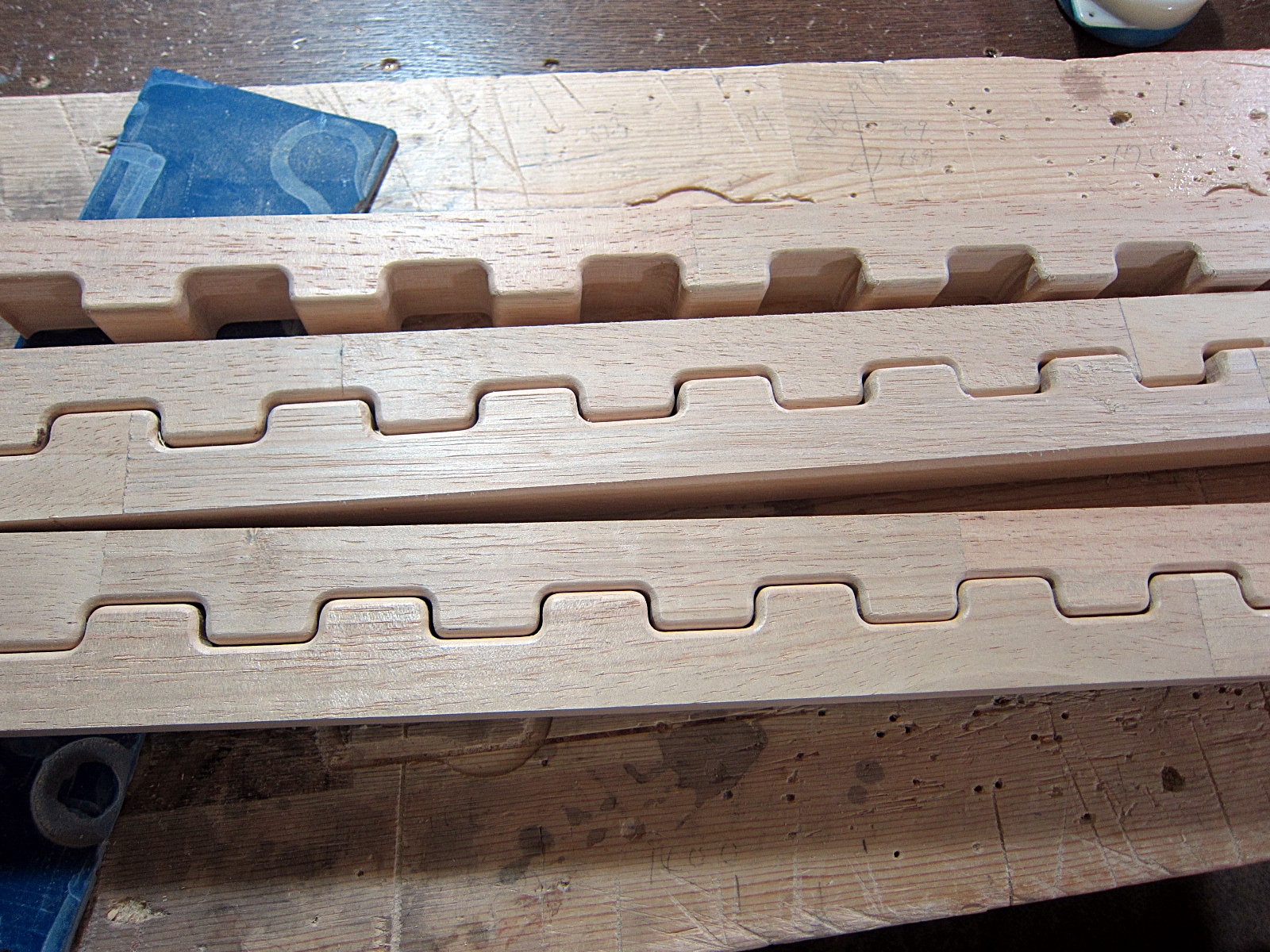

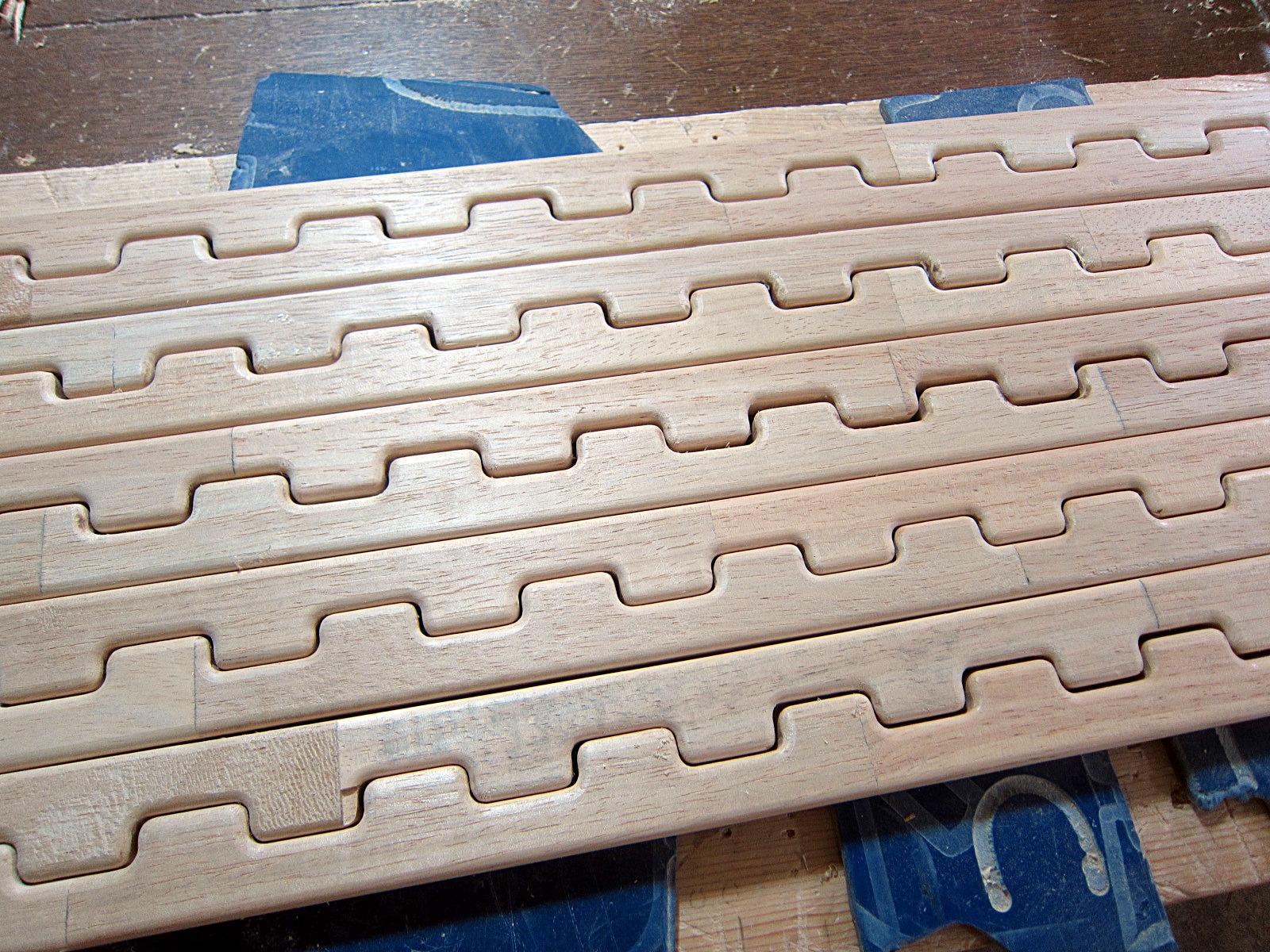

ゴムの木製カウンター材料をテンプレート作業で切り抜きます。
とりあえず、５本。
組み合わせるとこんな感じに。

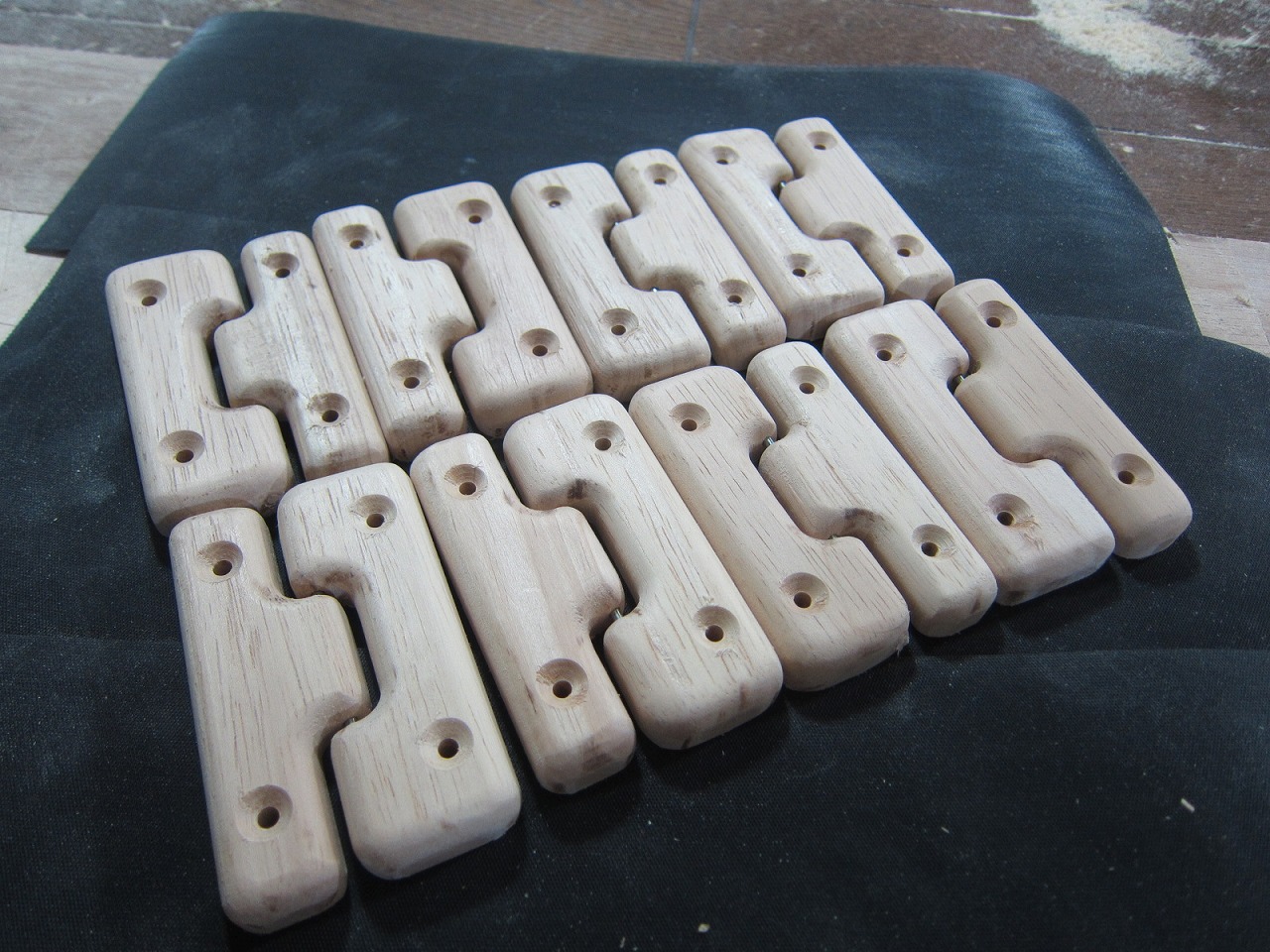

５本を二つ割にして１０mm厚の蝶番モドキが１０枚。

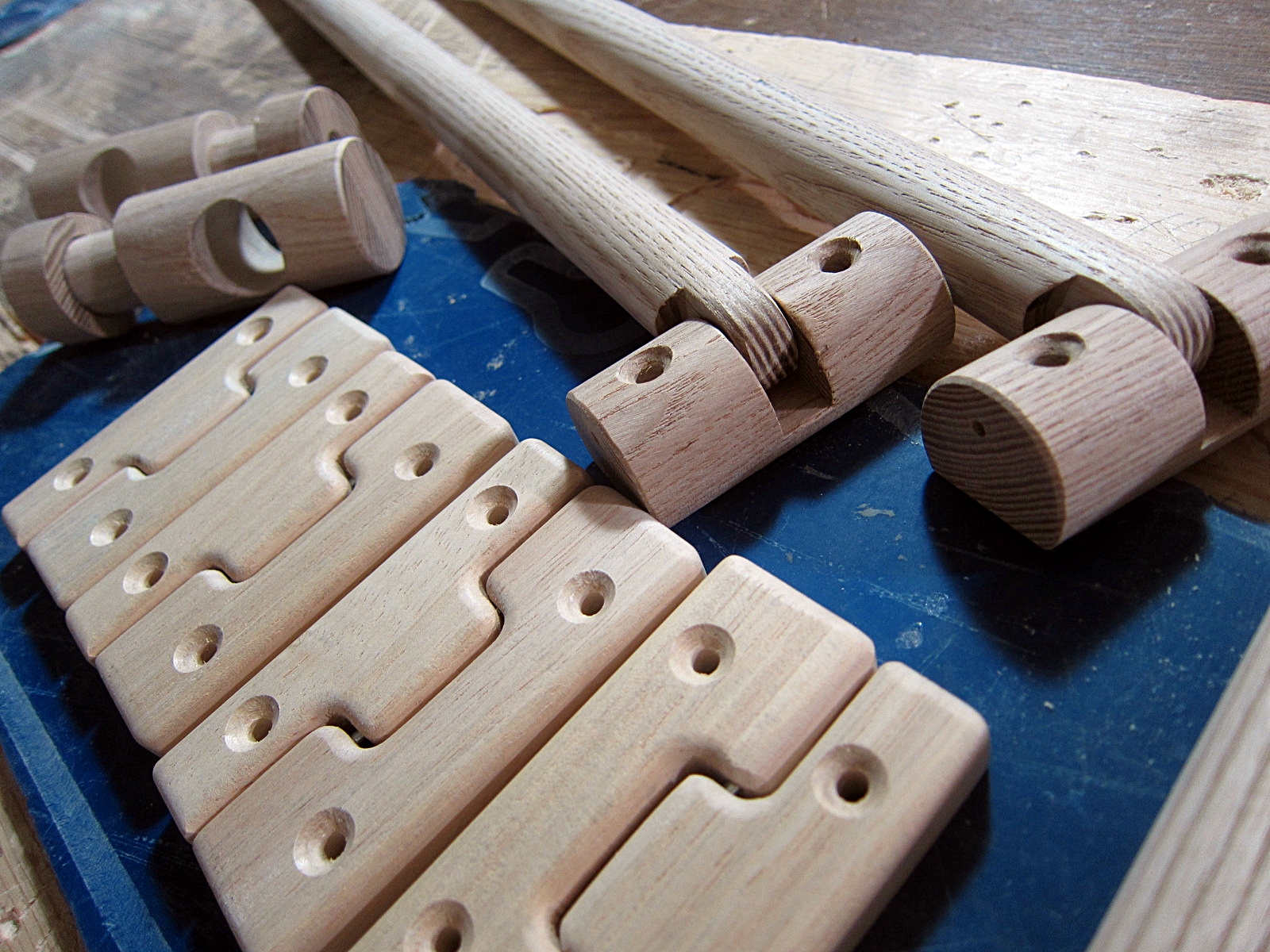

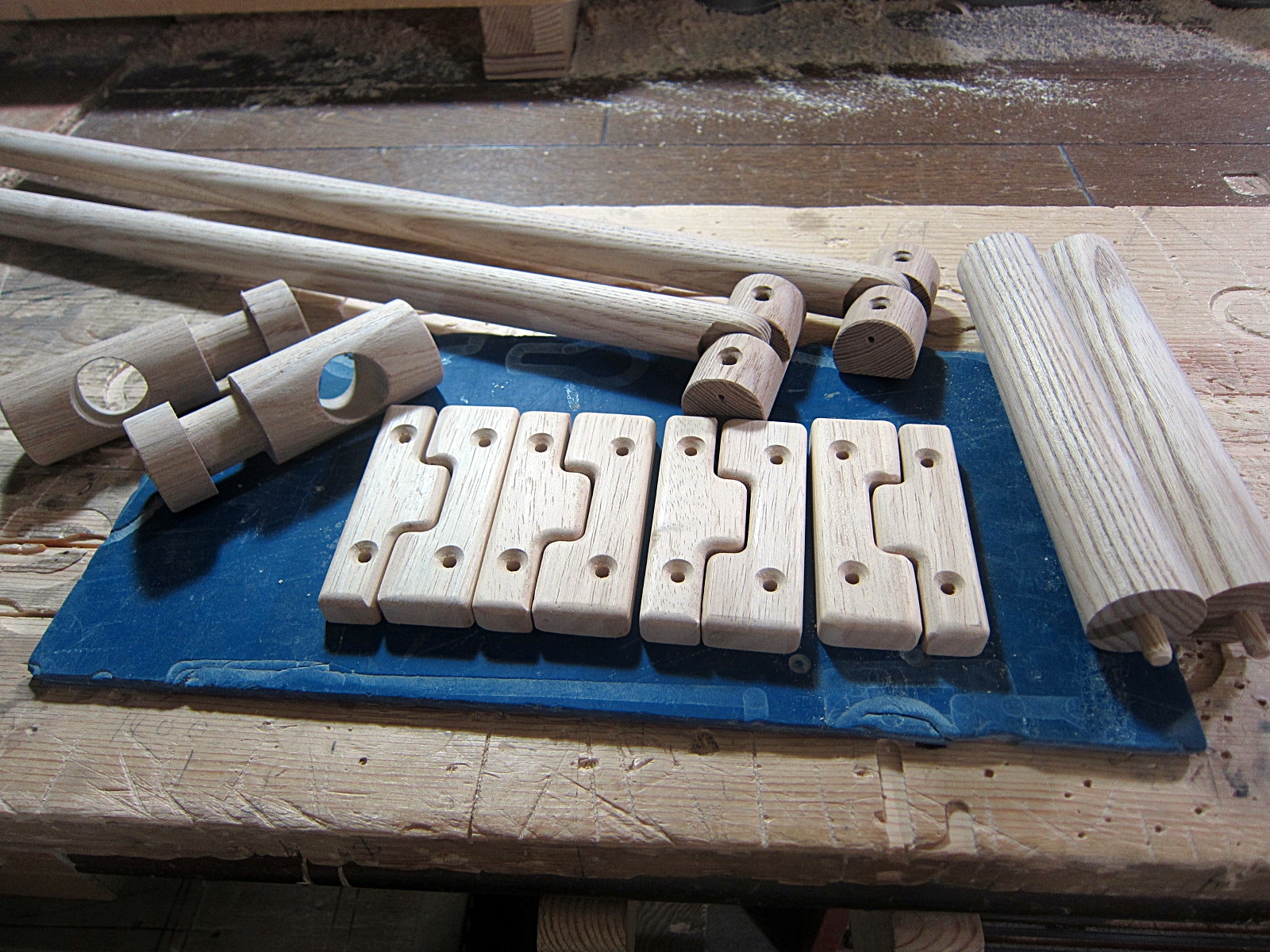

こちらは、ＴＶボードに組み込む木製パーツ類です。
普通はこんなモノは使いません。

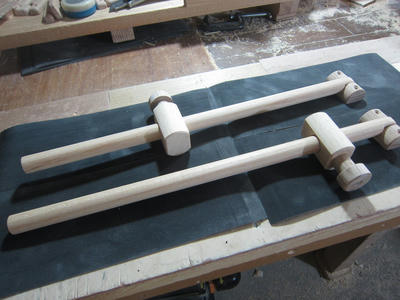

上の二本が扉の開閉用アーム。
左がアーム用回転軸。
右が補強支柱。

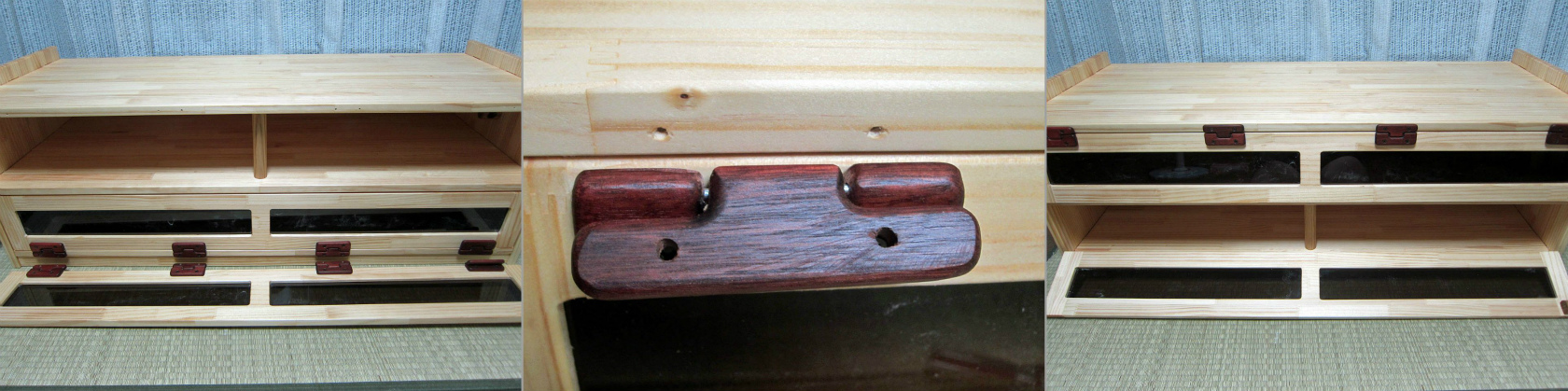

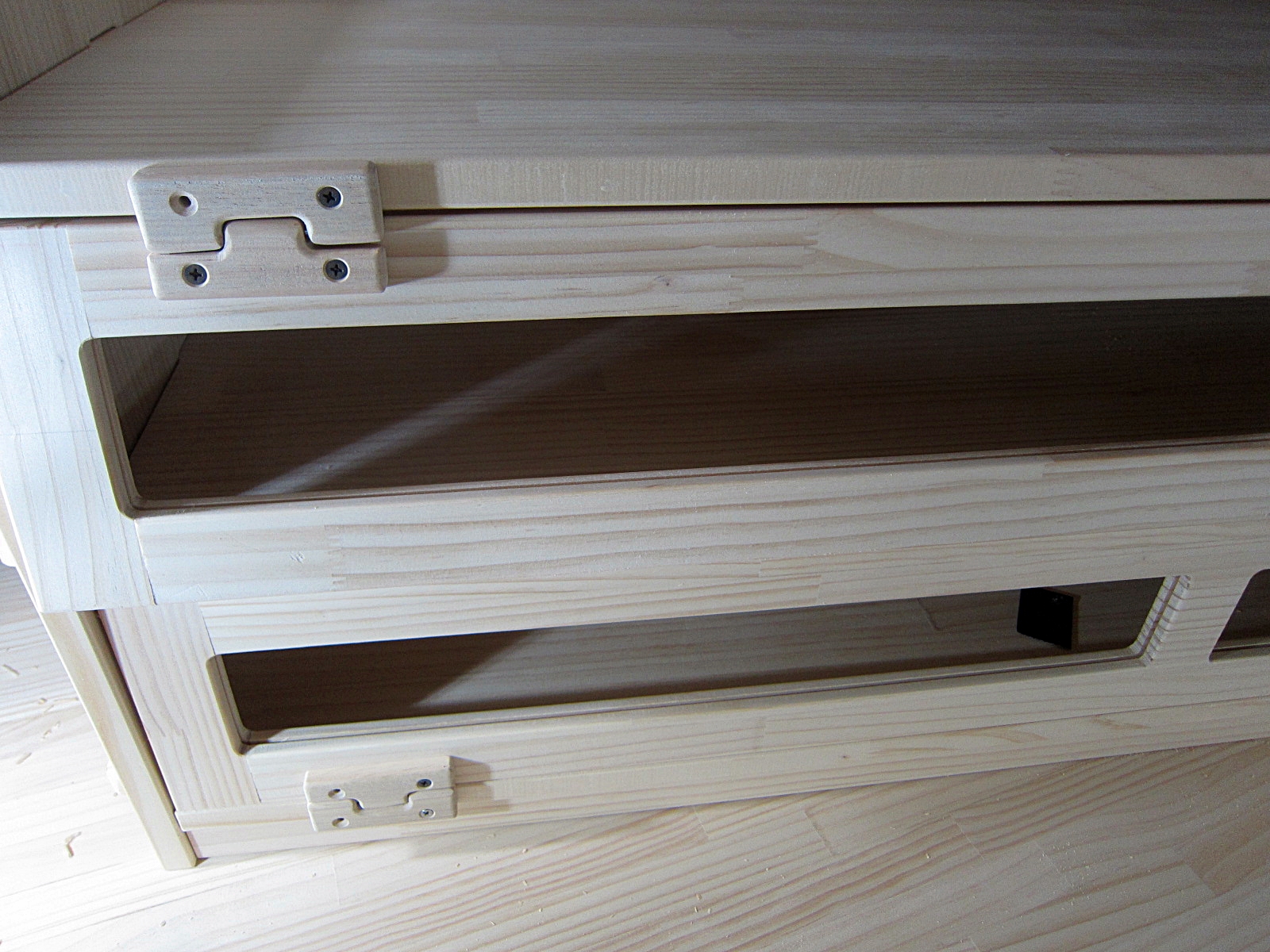

手前が、上のモドキが化けた木製蝶番です。
兆番のピン穴を如何に精確に開けるかが課題でしたが、今回で解決しました。
経験は宝なり。

拡大です。
可動部には自転車のスポークが刺さっています。

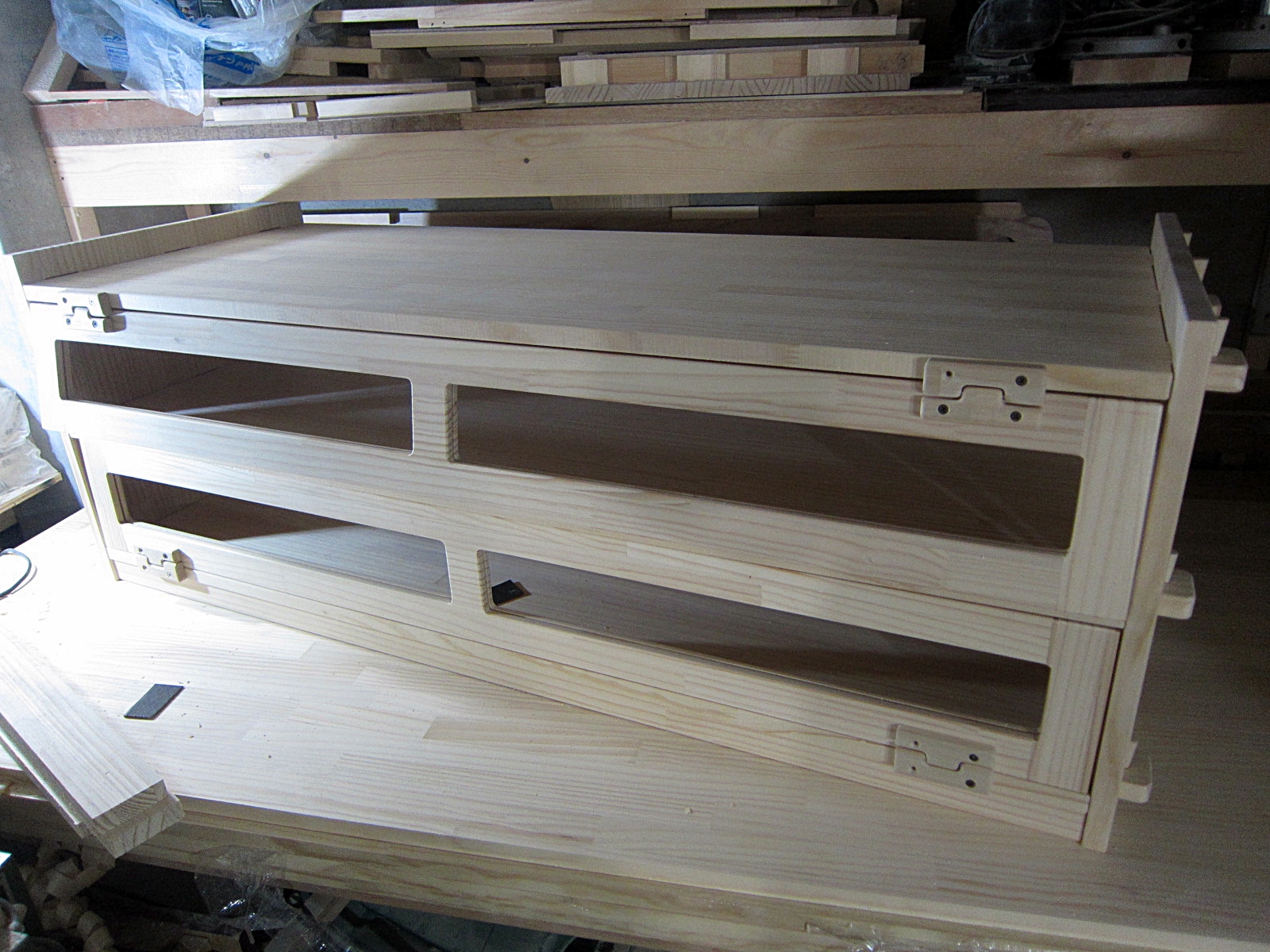

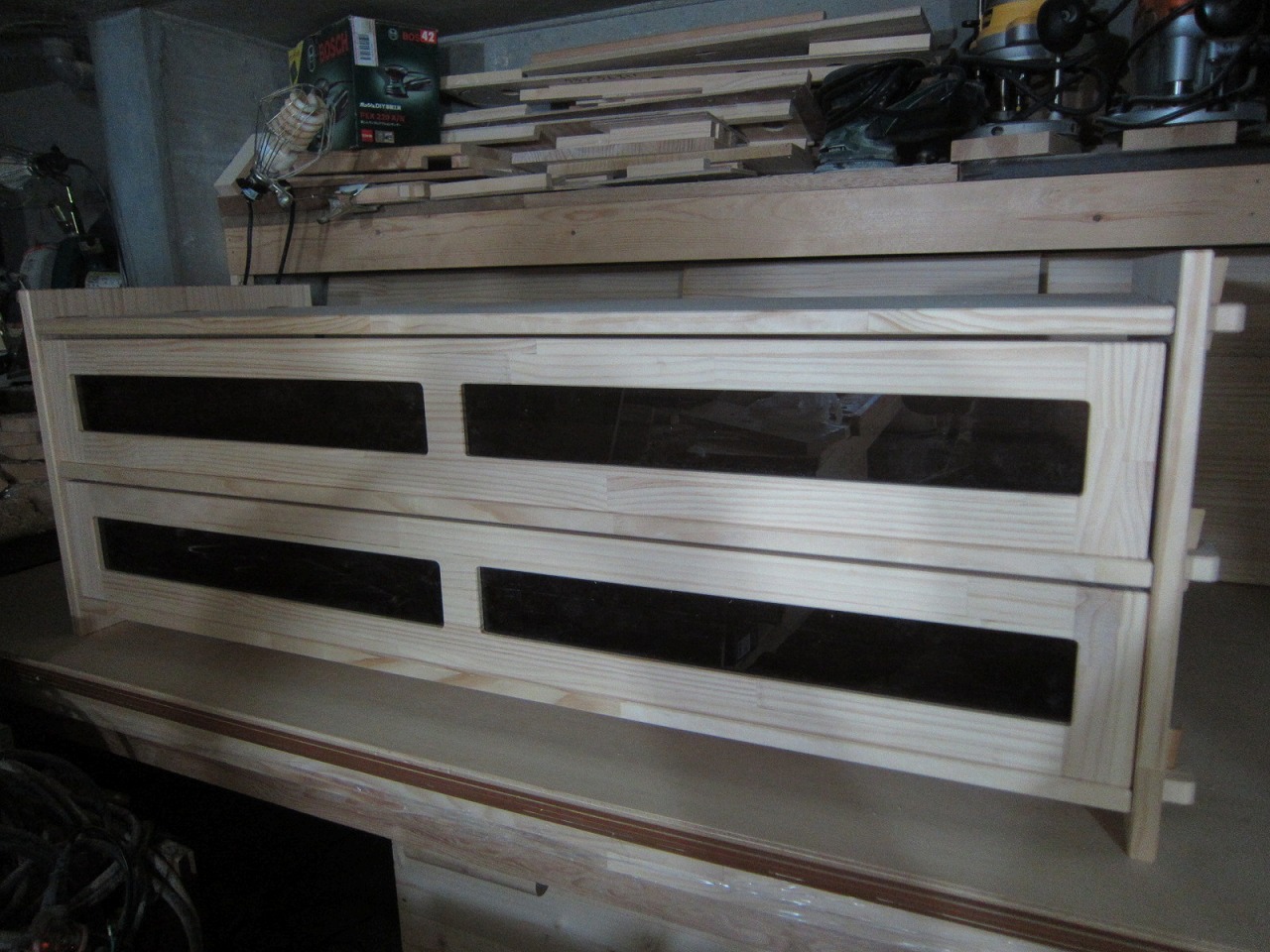

仮組みしてみました。

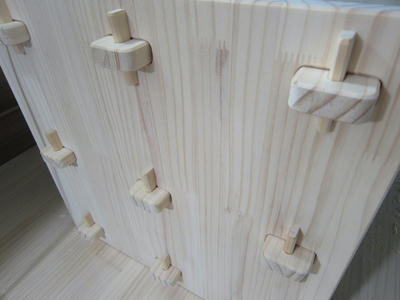

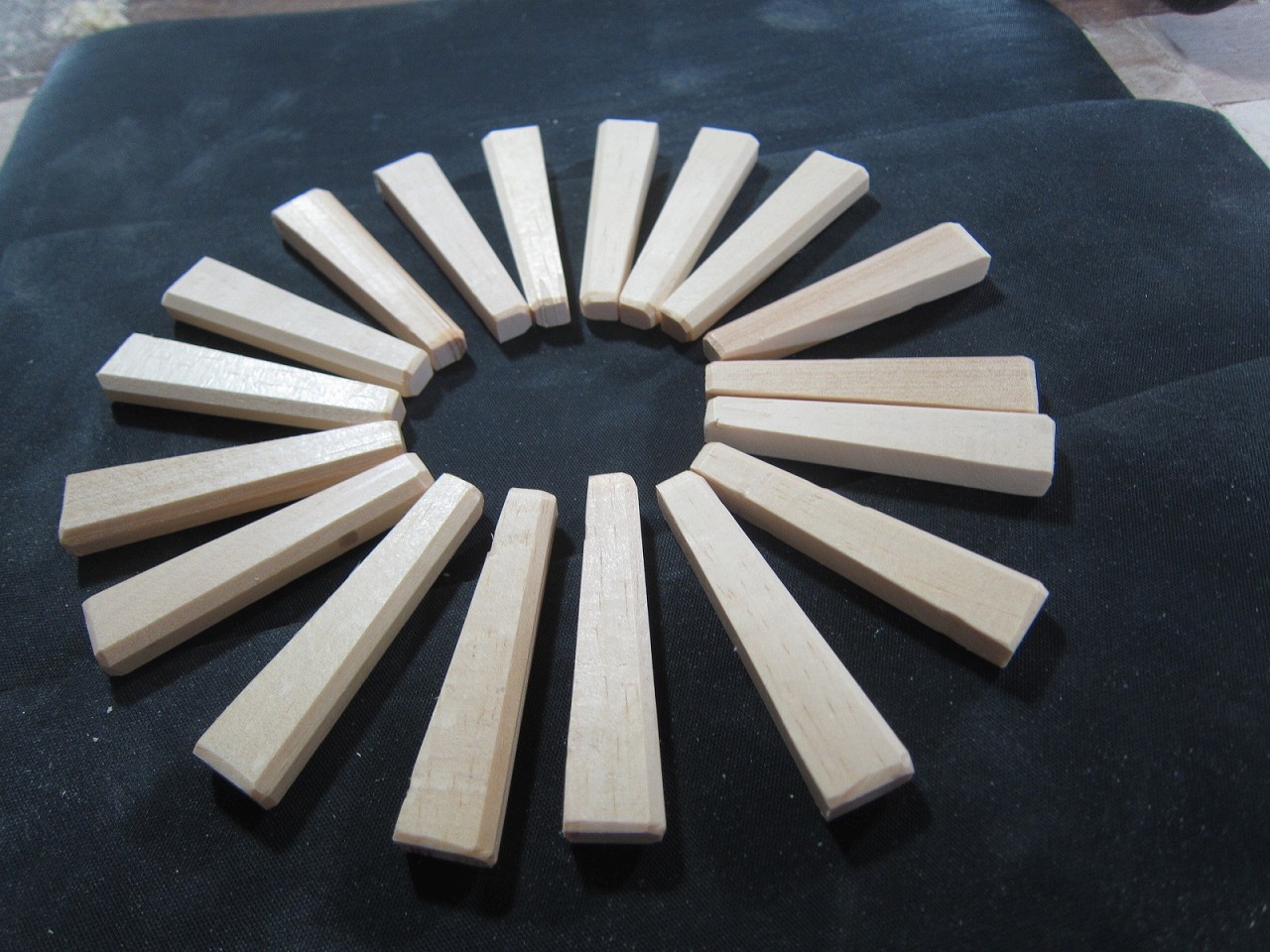

コミ栓もゴムの木を使いました。

ＴＶボード 完成へ

【組み立て手順】

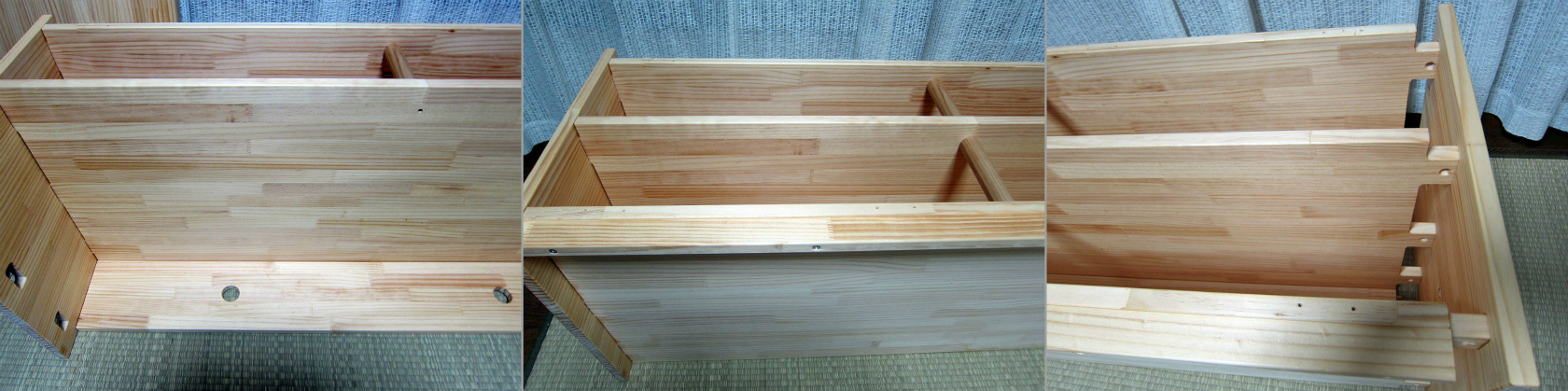

側板に天板⇒背板⇒支柱⇒中板と差し込み、コミ栓で固定します

続いて、背板⇒支柱⇒下板⇒側板。

しっかりコミ栓を差し込み、本体を起します。

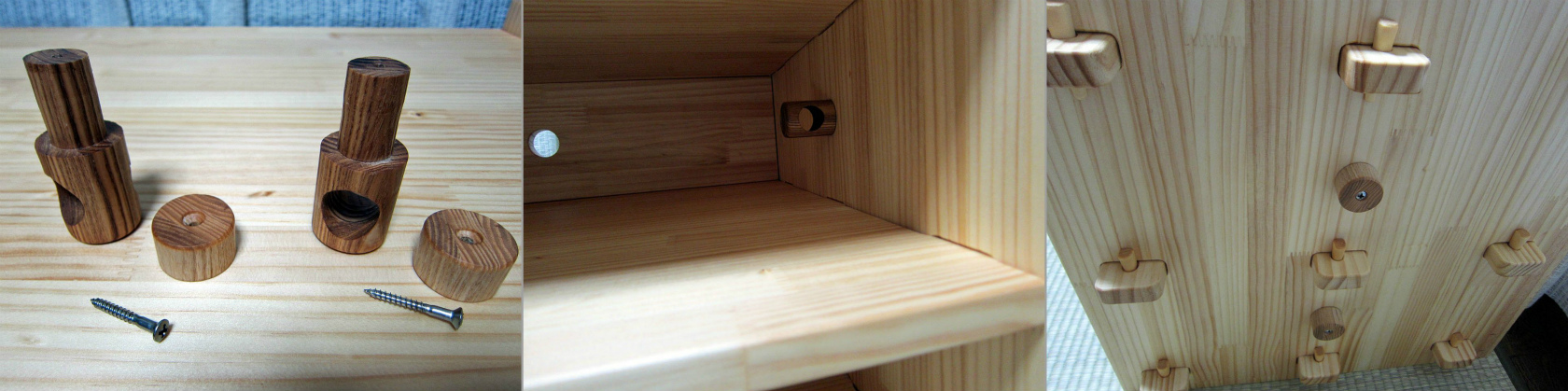

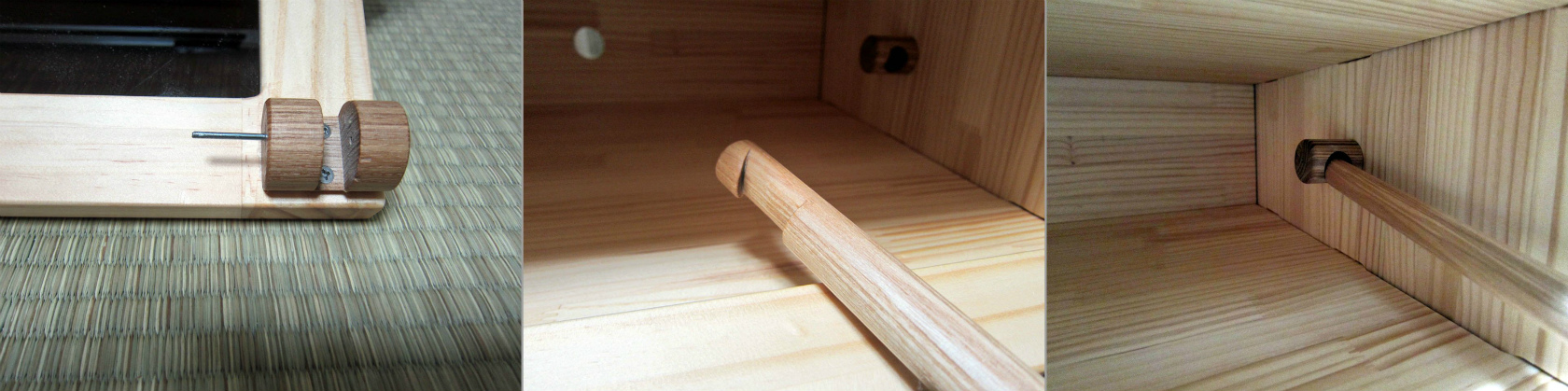

改良版ストッパー付きアームを取り付けていきます。天板のアーム受けを右の側板にビスで固定します。スムーズに回転するように。

下段扉を取り付けます。気難しい木製蝶番を騙し騙し・・割らないように少しずつ。

とは言っても、ビス穴が開いているので、以外に簡単！！？？

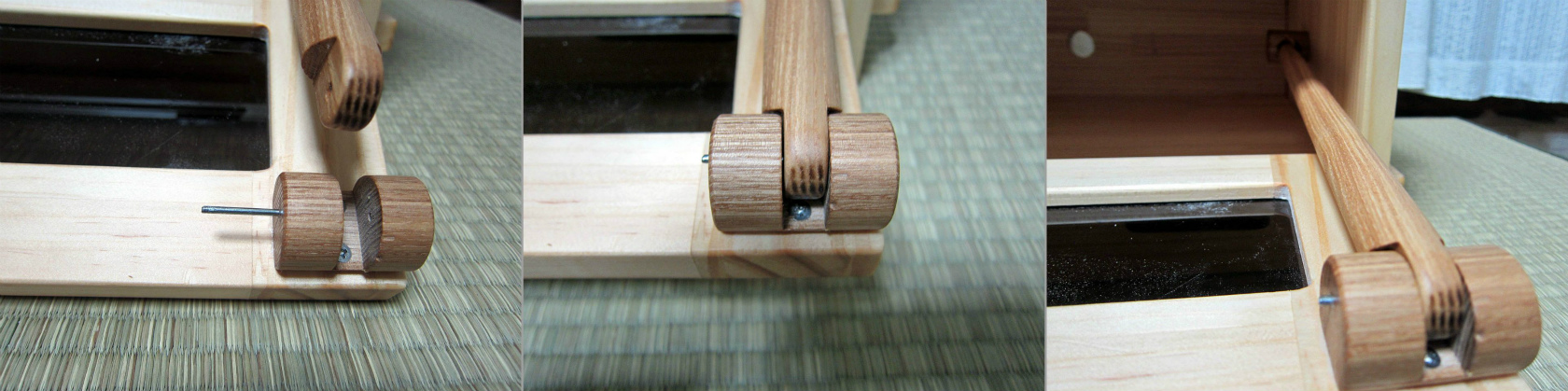

２０ｍｍ丸棒製アームを取り付けます。手前が上段用。下段扉に取り付けられた可動部のピン（自転車のスポーク）をペンチ等で引っ張り出します。

これくらいです（適当）。続いて下段用のアームをアーム受けに通します。ひっかかりが下向けに。

アームの先端を可動部に通して、ピン（自転車のスポーク）を戻します。アームの穴にピンを通すのが最大のヤマ場です（汗）。ピン先が５mmほど残って正解です。

上段も同じ要領で・・。一気にヤッテしまいます。

ヤッテしまいました。

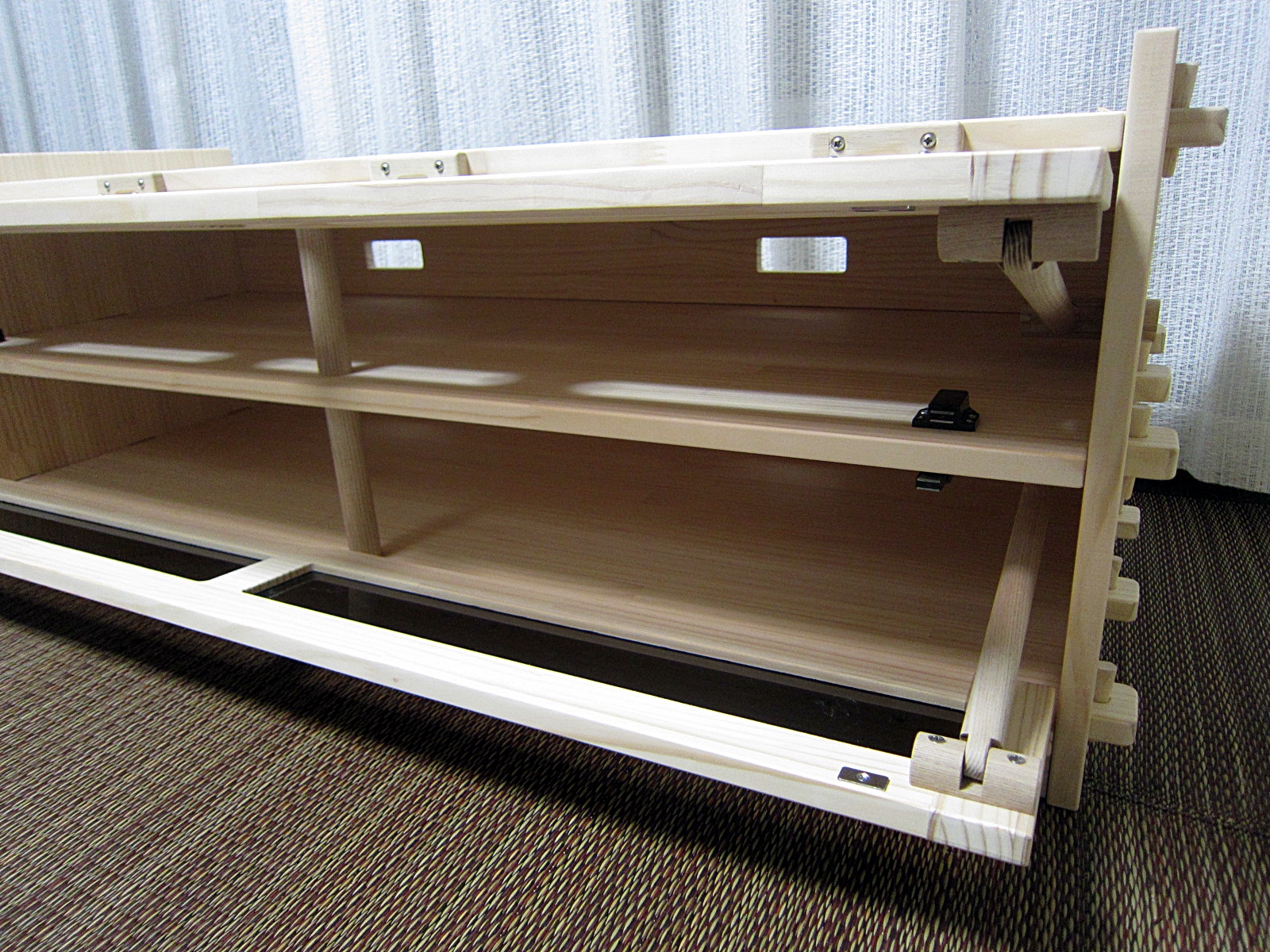

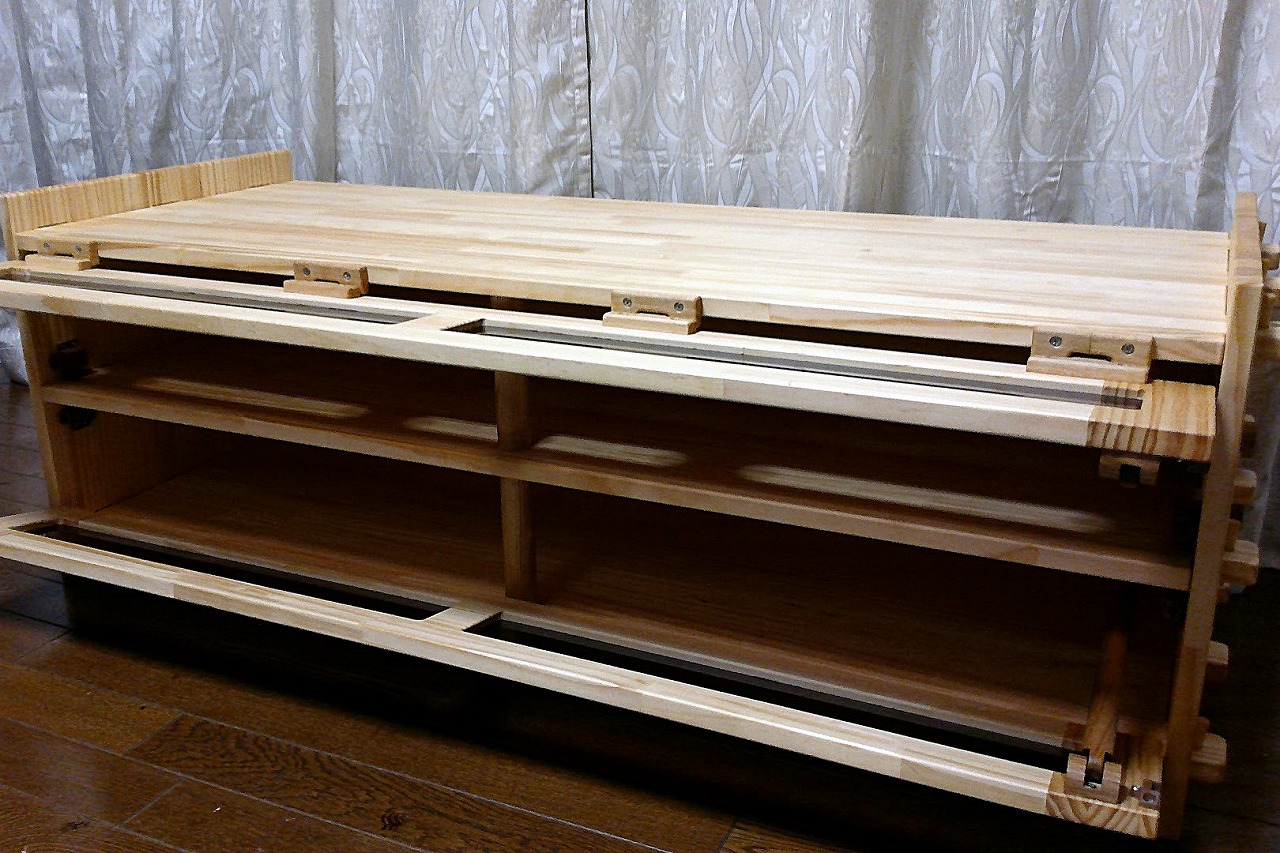

こんな感じです。

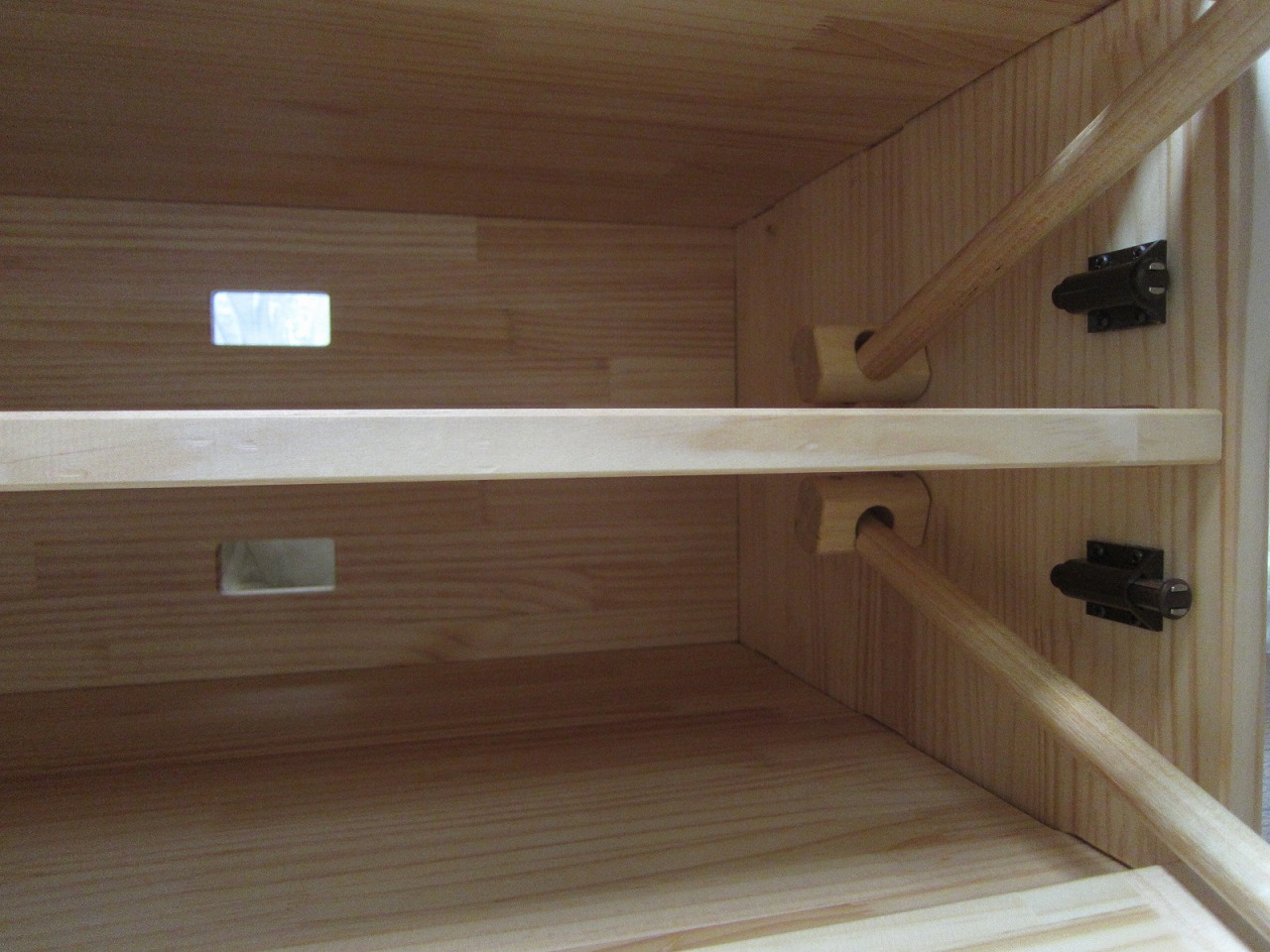

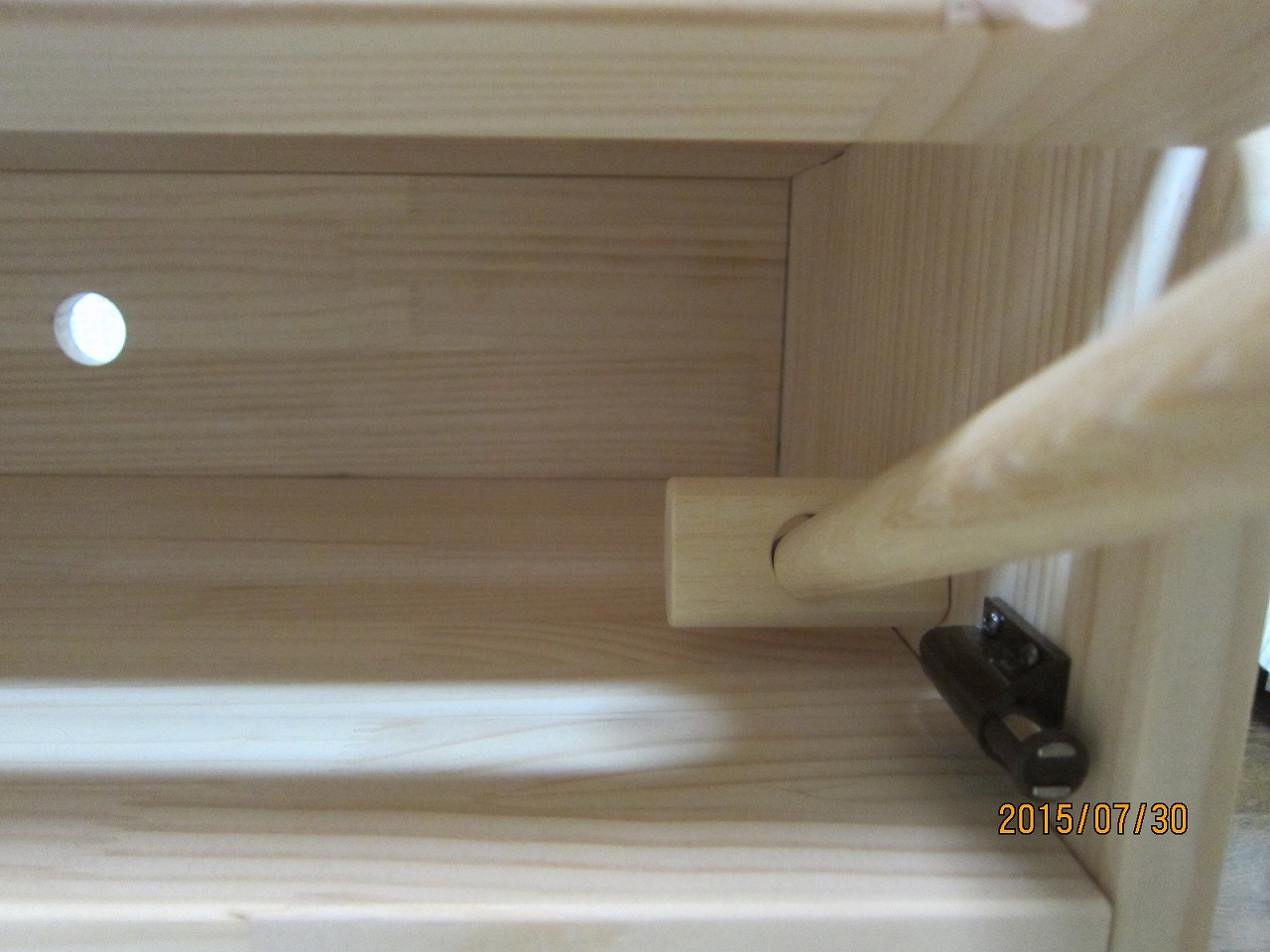

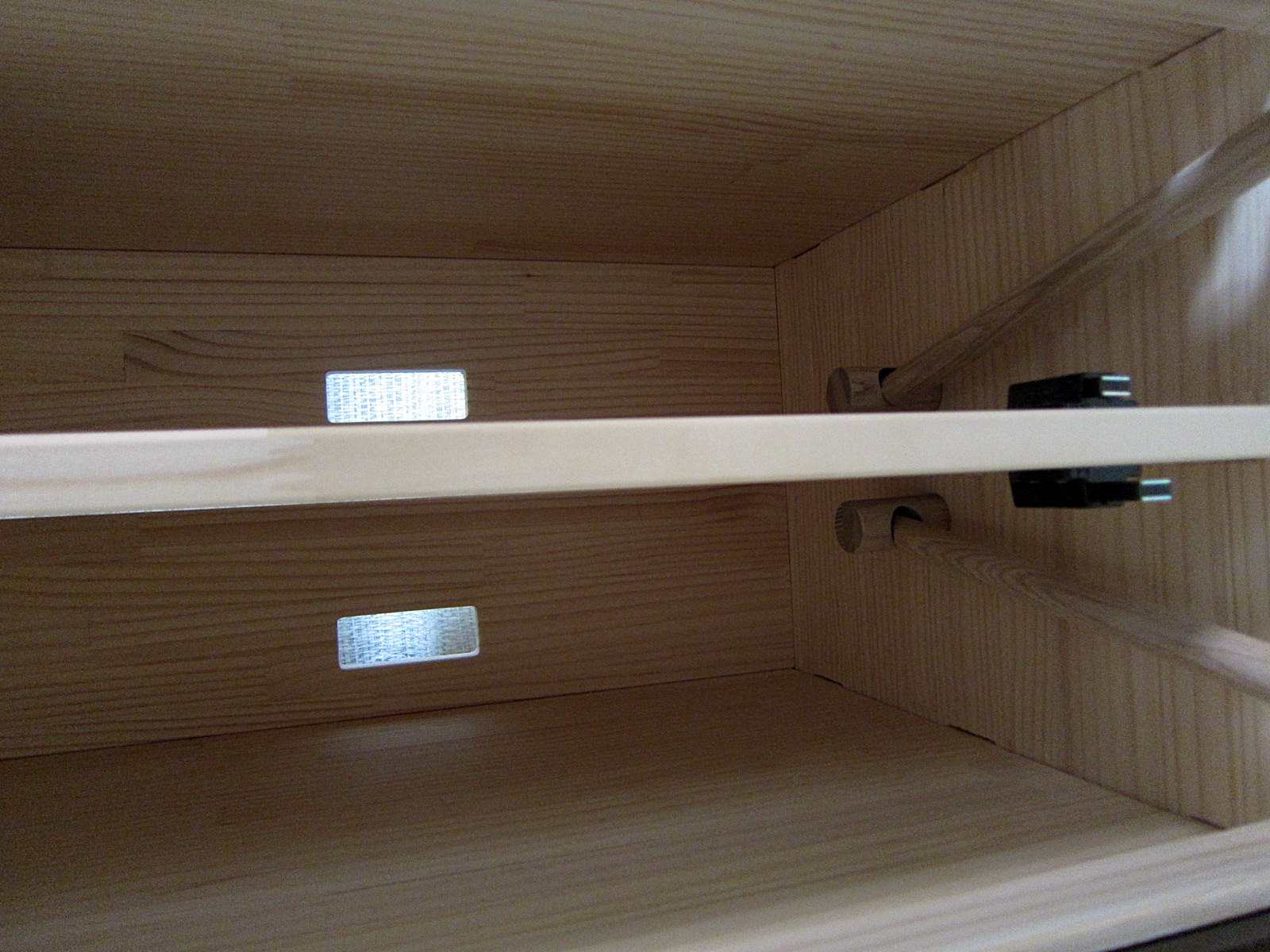

ワンタッチマグネットストッパー？？を取り付けます。いずれはこの部分も手作りでいきたいところです。

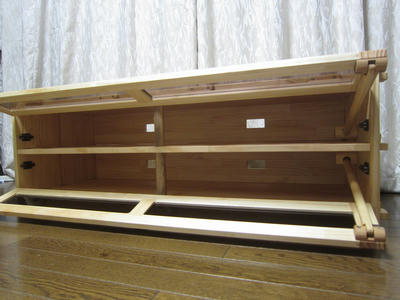

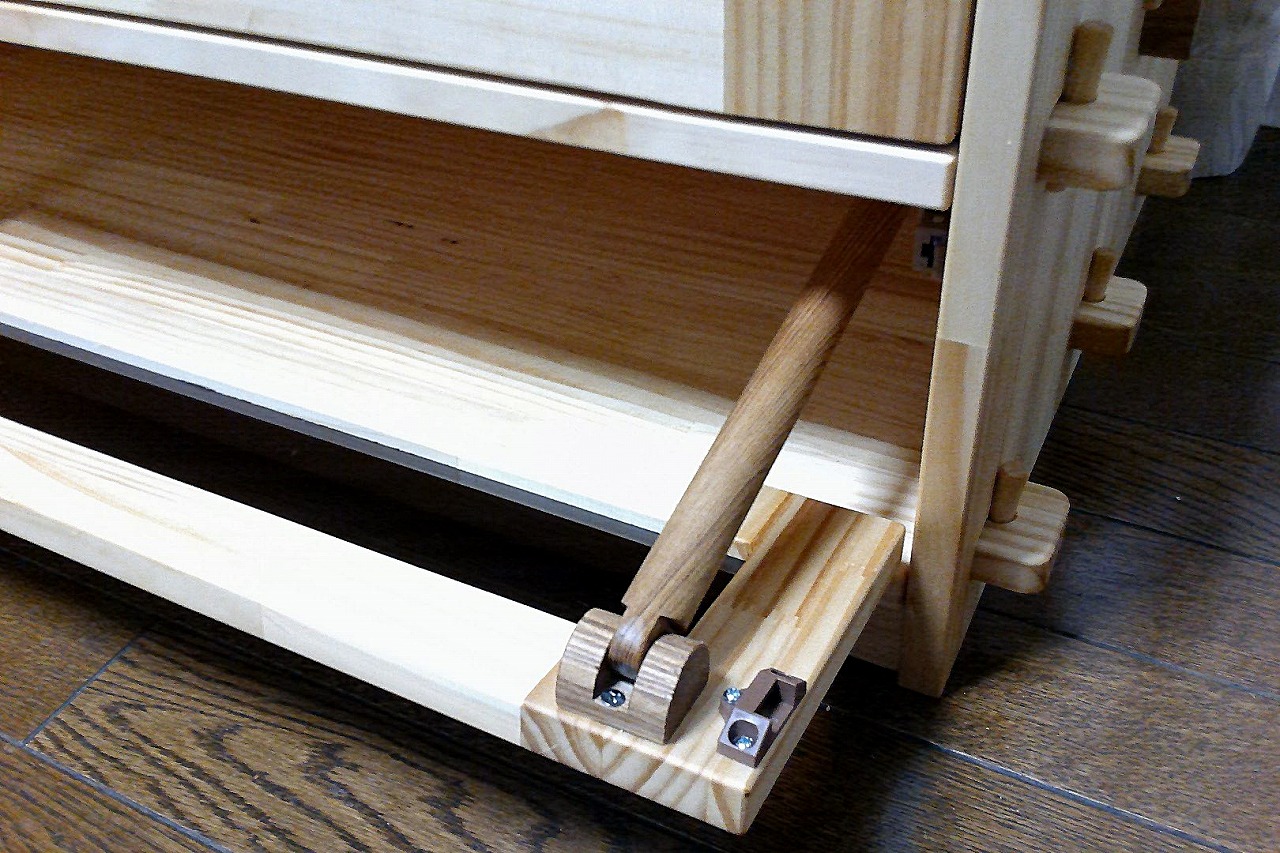

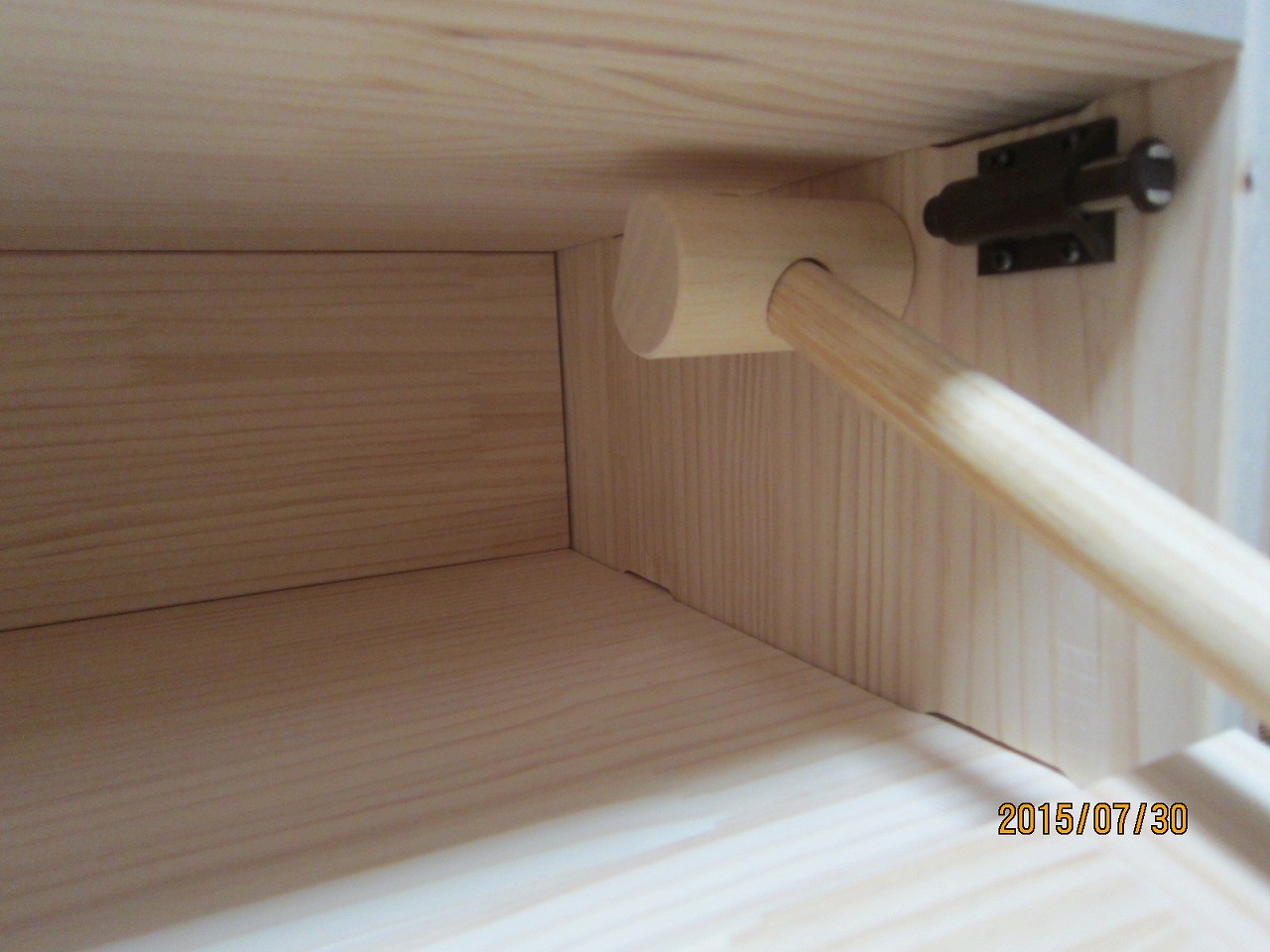

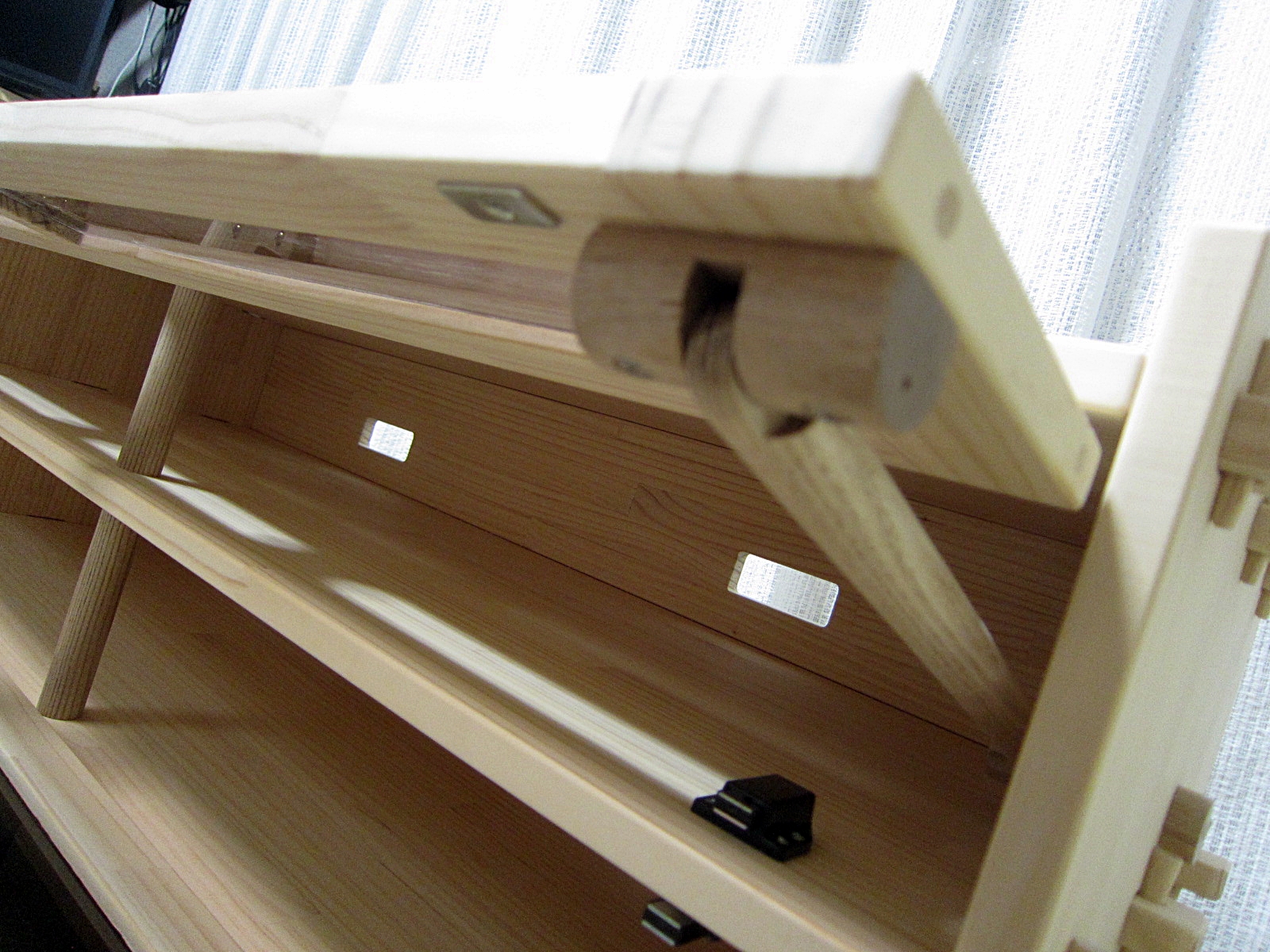

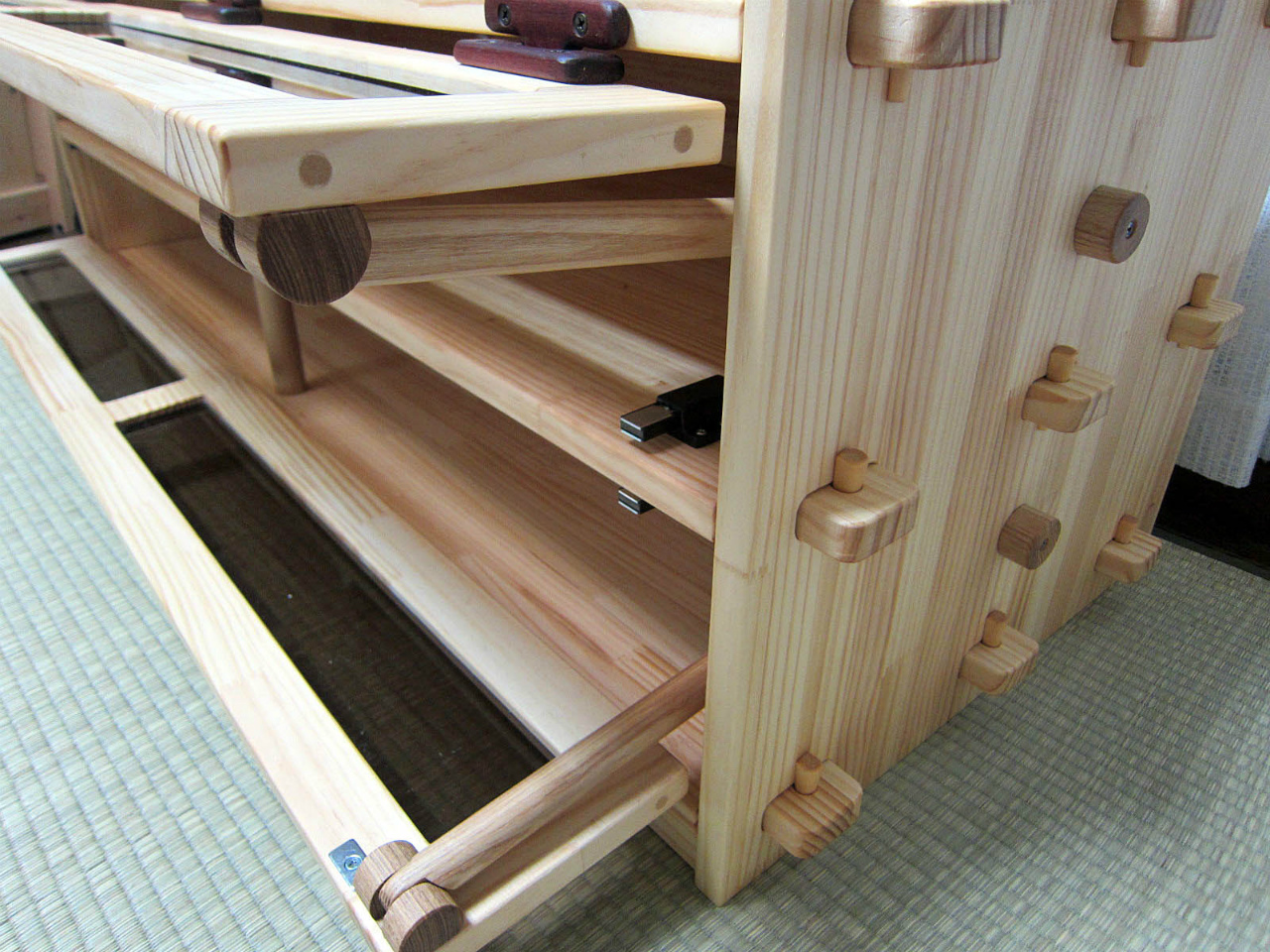

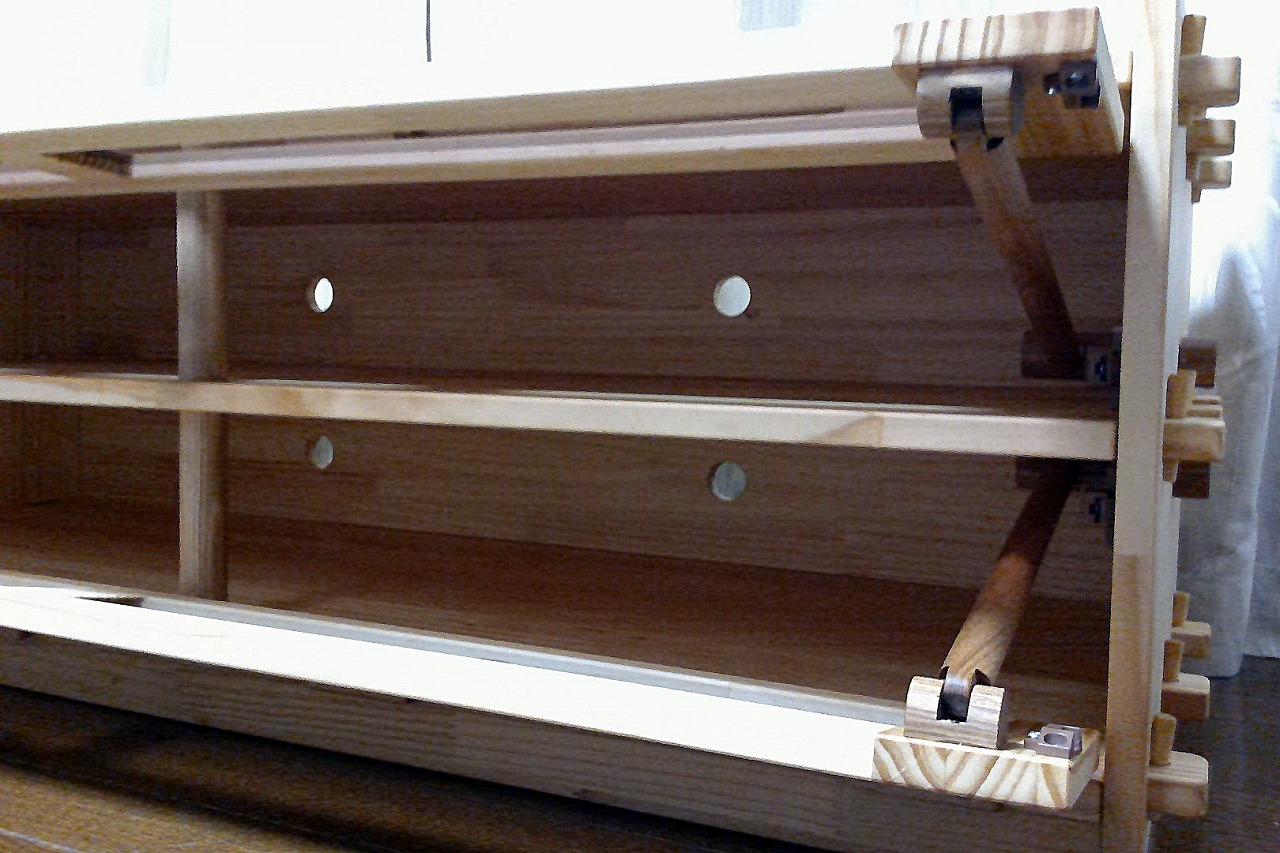

ストッパー付きアームは、水平に開いた状態で勝手にロックしてくれます。上段のみ、アームを少し押し上げてアンロック。下段は全自動です。

アクリルを綺麗に拭いて完成です。仕上げは天然蜜蝋ＷＡＸ。

ＴＶボードの製作

コミ栓仕様ＴＶボードの製作です。これで３作目になります。

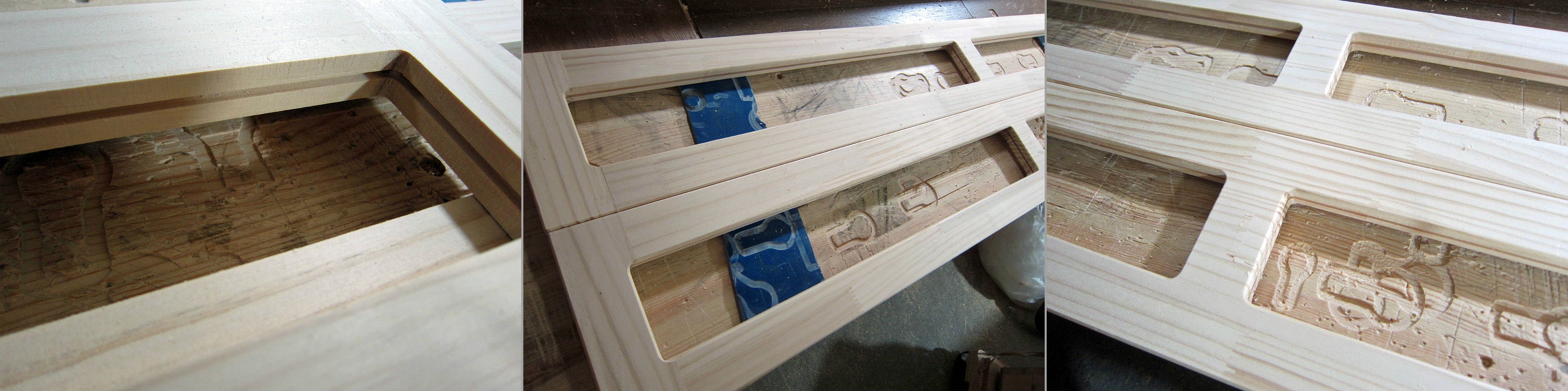

まずは、扉。パイン集成材１８ｍｍをテンプレートで切り抜きます。

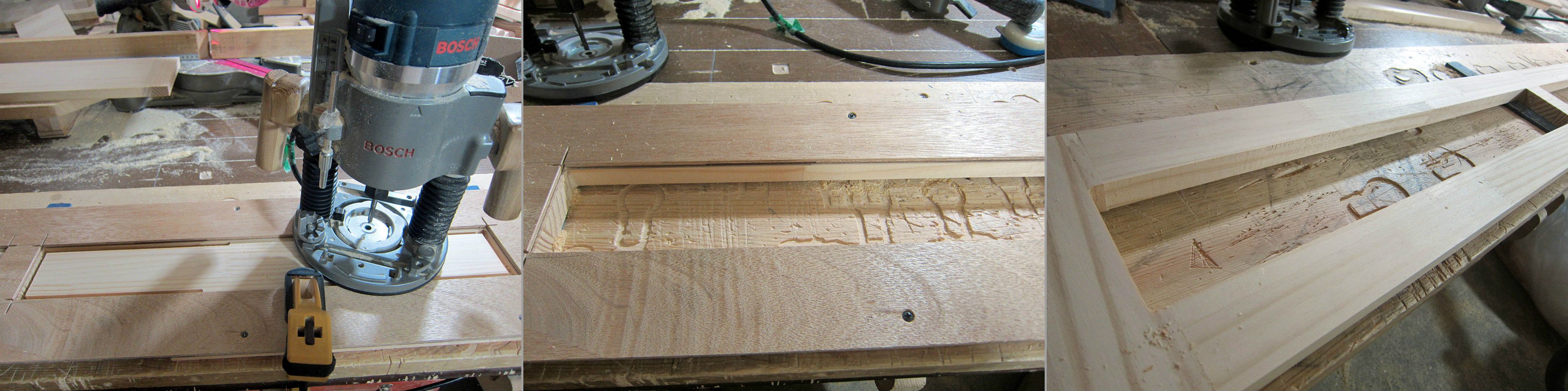

次はアクリルを差し込む溝を掘ります。

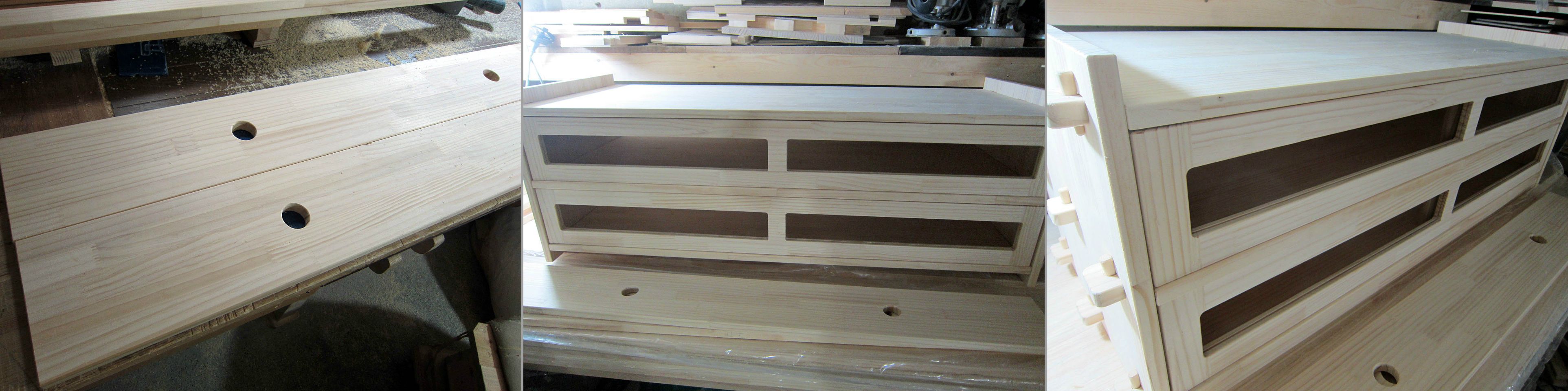

左が配線穴を開けた背板。右が仮組状態。

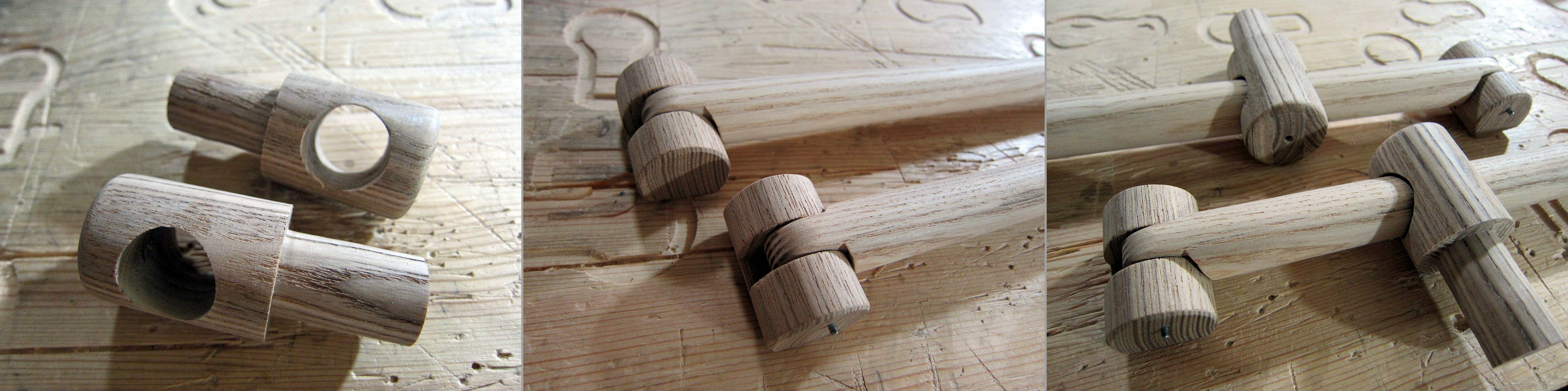

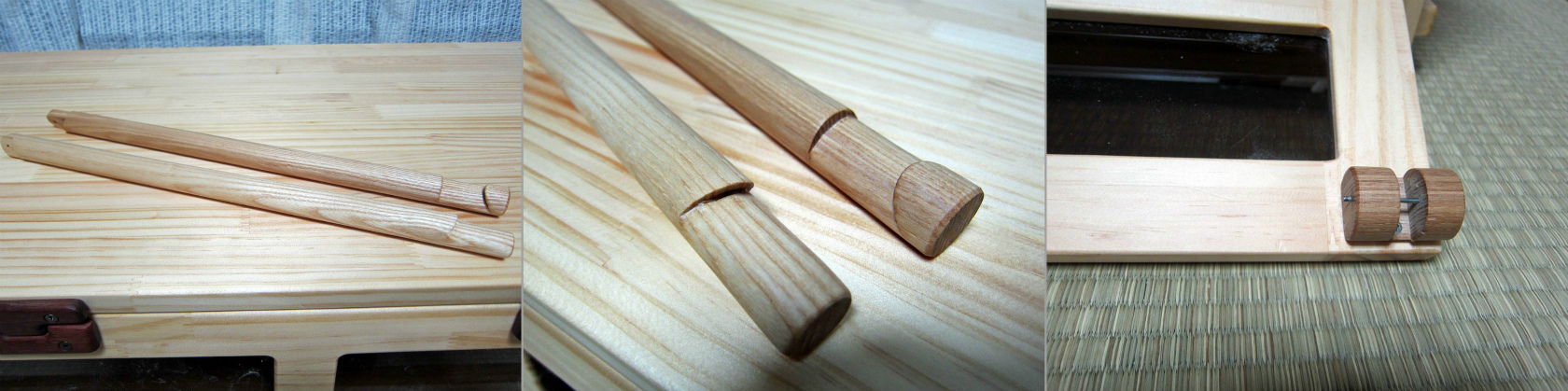

３作目ということで、ストッパー付きアームを改良します。今回は全てタモ丸棒を使います。

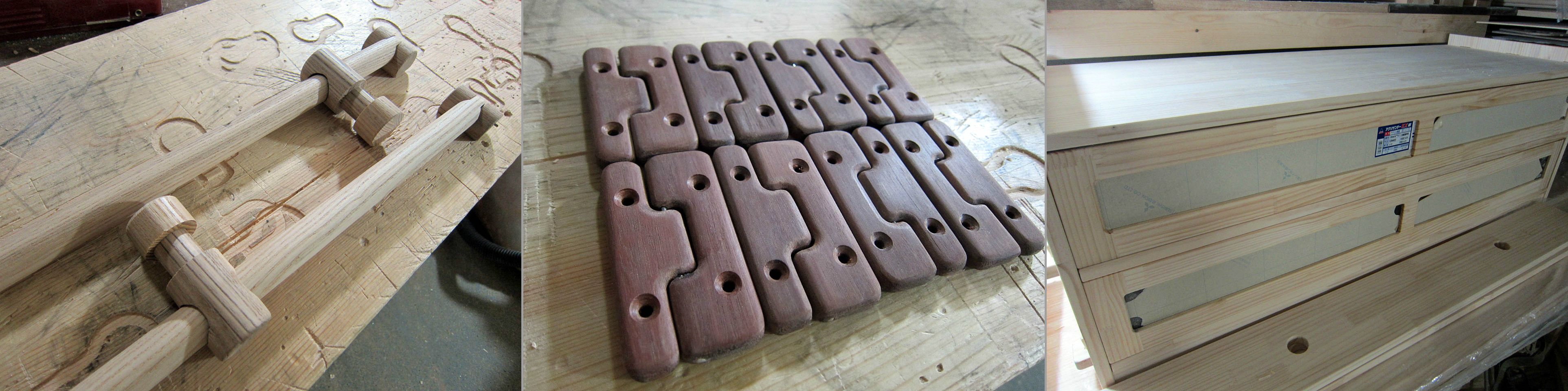

左がほぼ完成したアーム部分。次が硬木材削り出し木製蝶番。右がアクリル板をはめた仮組み状態。

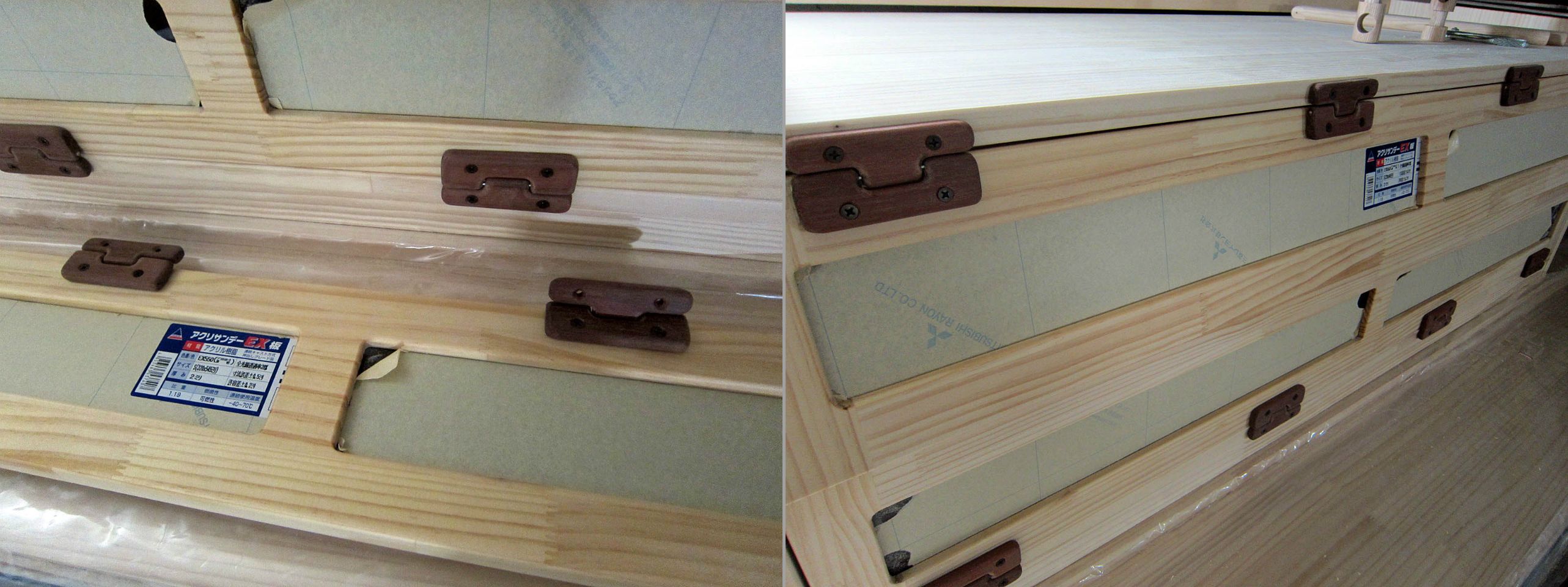

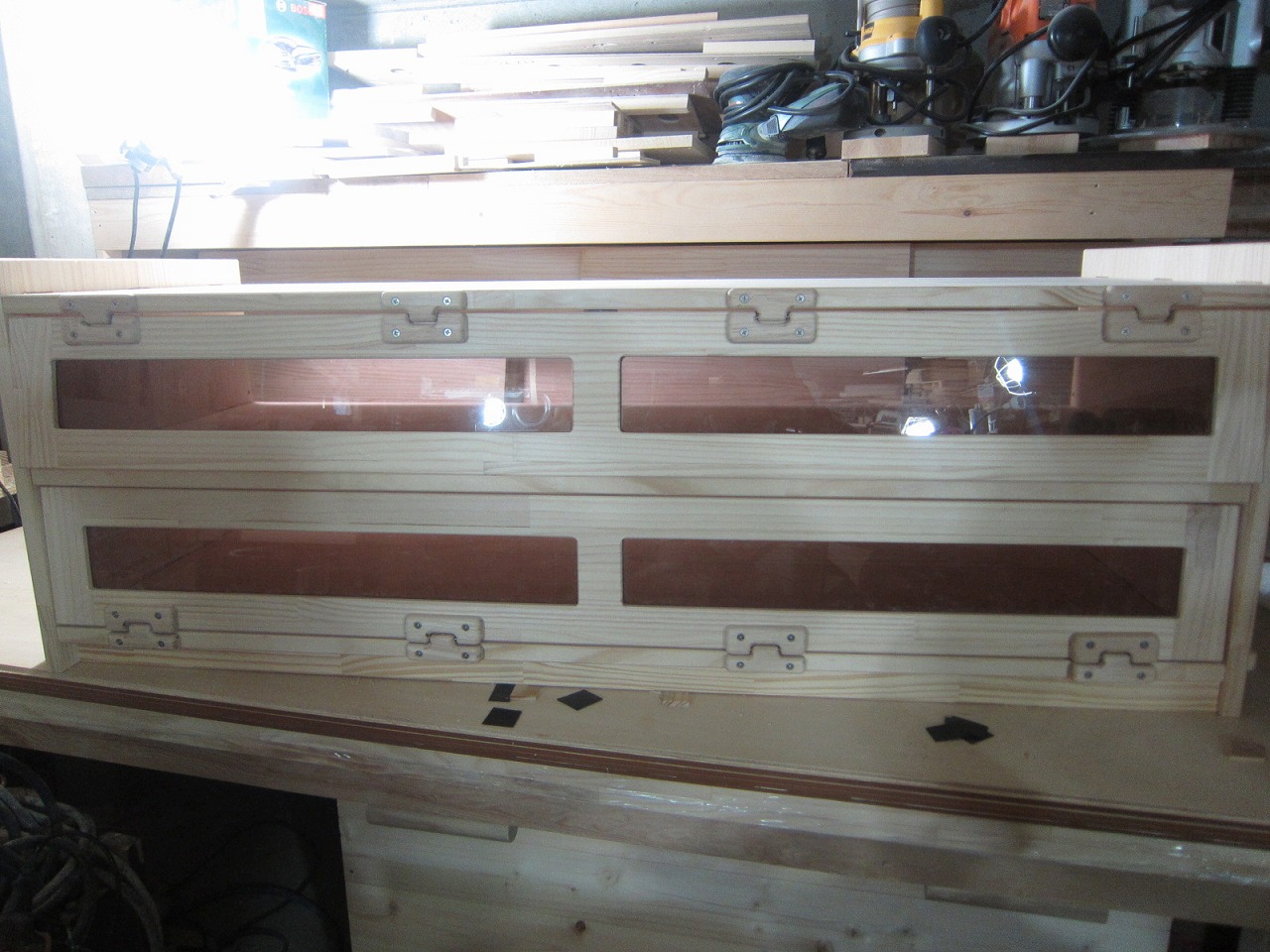

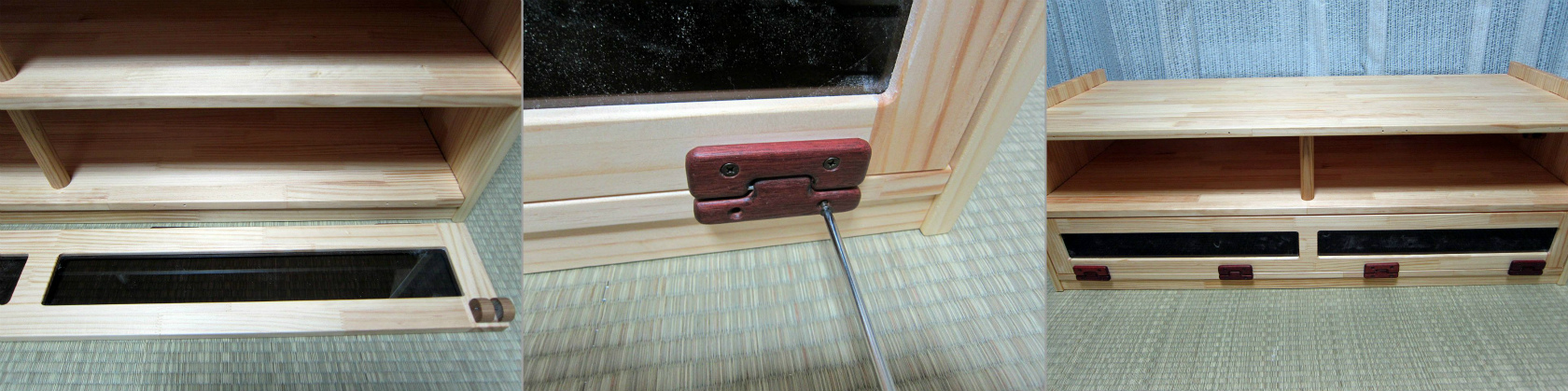

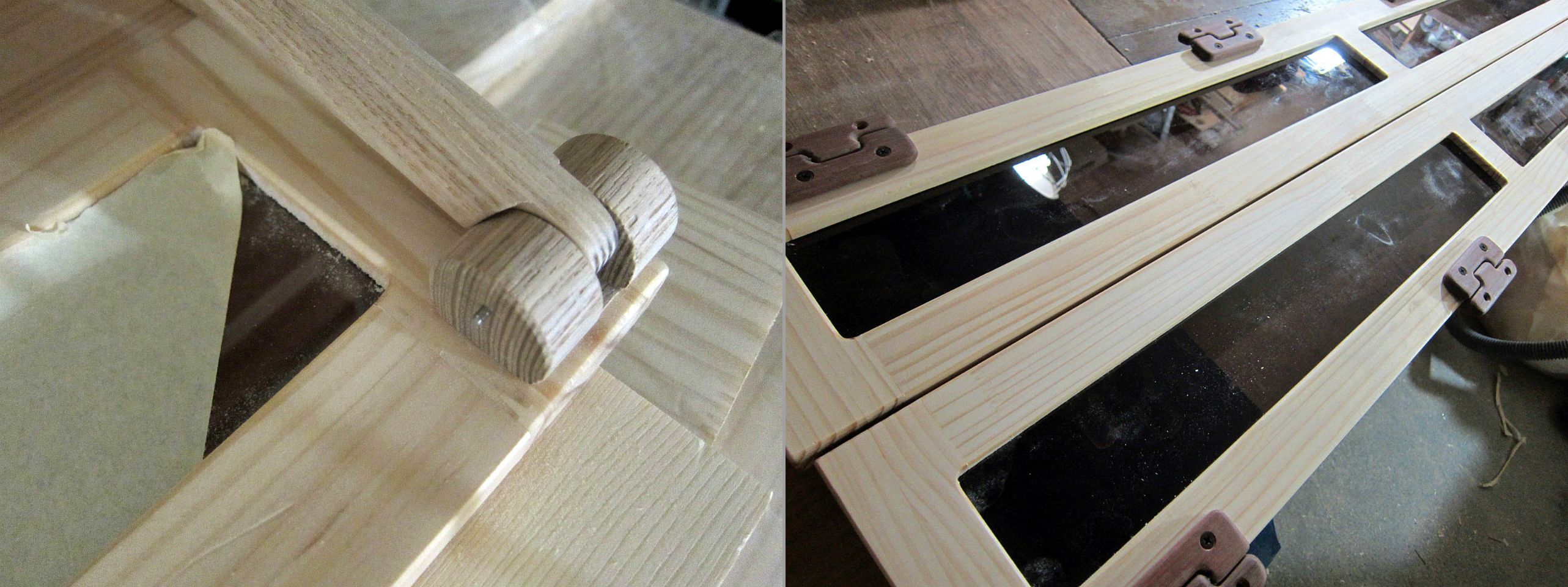

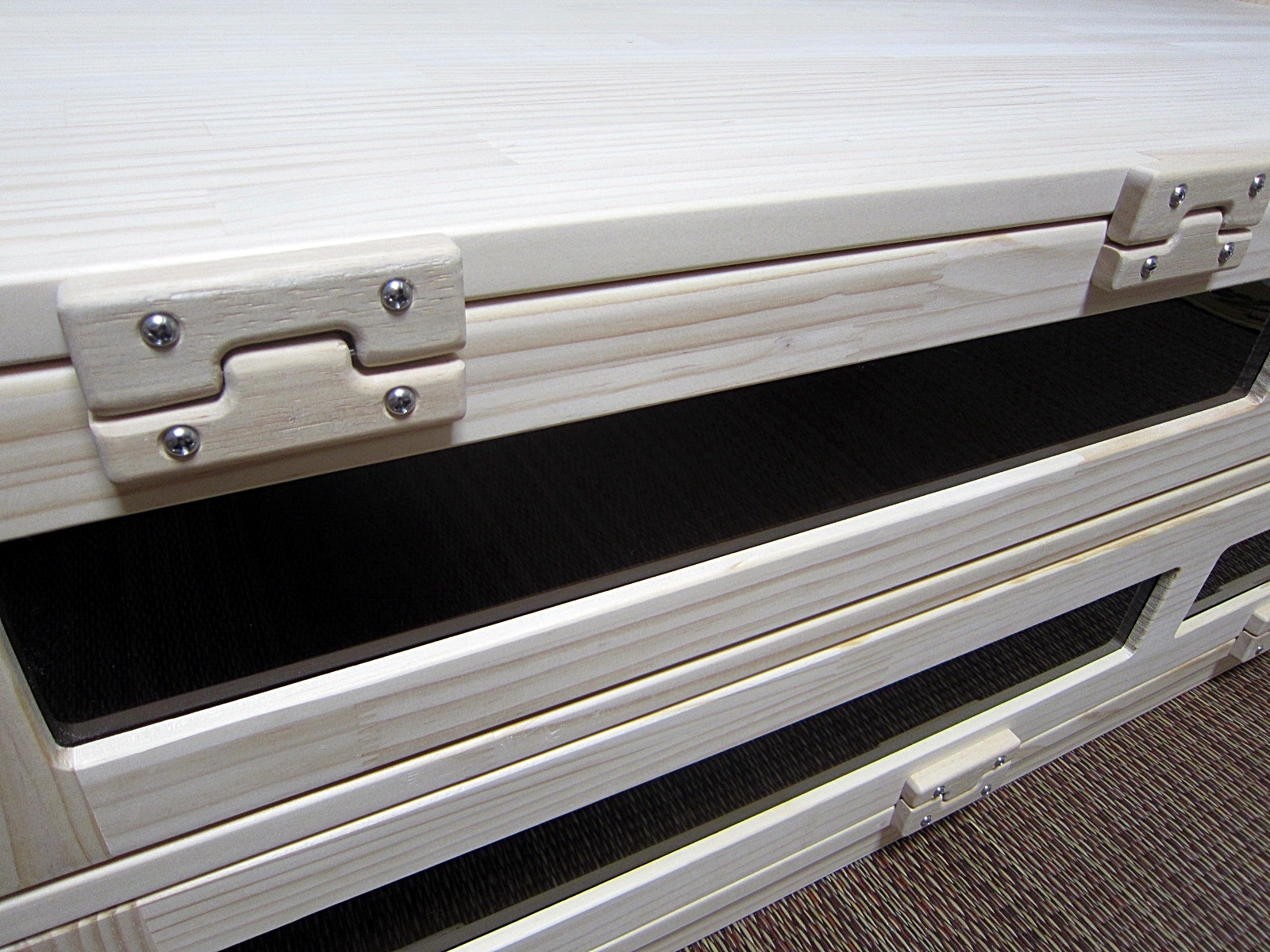

扉に蝶番を取り付けます。

扉にストッパー付きアームを取り付けます。アクリルは２ｍｍ厚のブラウン。
