２０１９年版 プチうんてい 製作開始！！

《新型プチうんてい》

（仕様）
・設置スペース：１３９０ｍｍ×７００ｍｍ
・サイズ（高さ：１４６５ｍｍ／幅：１３９０ｍｍ／奥行：６３０ｍｍ）
・重さ：？
・握り棒（タモ無垢）：２４ｍｍ×５本／２１１ｍｍ間隔
・柱側丸棒（タモクリヤー集成）：３２ｍｍ×６本／１５０ｍｍ間隔
（性能）
・標準仕様での握り棒高さ調整（８６０／１０１０／１１６０／１３１０／１４６０ｍｍ）
・延長用丸棒４本使用時の握り棒高さ調整（標準＋１６１０／１７６０ｍｍ）
（特長）
①現行型プチ同様約１４００ｍｍの柱を使いながら、標準、延長用丸棒使用時共に握り棒高さが約１００ｍｍアップしています。
②組み立てやすさ向上のため、小柱をなくし、梁を外側から取り付ける方法に変更。梁の固定方法は木ねじではなく初期型に採用されたコミセン仕様に変更。
③梁の幅を１５０ｍｍから２００ｍｍへ増やし、丸棒間隔を１５０ｍｍにすることで、将来必要になればモンキーフリップ１の梁と交換が可能に。更に、プチパラレルのスライド梁との交換も可能になり、長く長く使えるコストパフォーマンスの高いモデルとなりました。

２０１８年度新作２弾（カスケードうんてい）

本年度２回目の新作発表（カスケードうんてい）です。

例によって適当な手書き図面ですが、これで作れます。
公園で見かけるアーチ状うんていを、そのまま部屋に持ち込んだ感覚で楽しめるはずです。
対応年齢は３２ｍｍ握り棒が握れる０歳後半から老人まで。
設置スペースは６畳間が必要ですが、高さが２ｍを超えるので、さほど邪魔にはならず、ベッドを跨いだ格好での常時設置も可能。

ジャングルジム製作へ②

構想図

ジャングルジム製作へ

長い間頭の中で試行錯誤を重ねてきました。実践での失敗もありました。

しかし漸く丸棒を使った木製ジャングルジムの製品化が見えてきました。
画像は肝となる丸棒の連結部分です。解りにくいかもしれませんが・・。

２０１７年版レーシングポニーの製作へ

２０１７年も早１月９日。
時間の過ぎるのが早すぎ。この調子だと今年もアッという間に・・・(^_^;)

早速ですが、新しいレーシングポニー２０１７年版。
左上から掴み手（表）（横）（裏）。青い部分はワイド版。
下が支柱側面図となります。
今回は更なる使い勝手向上を狙って、掴み手位置を１０ミリほど先端方向へ伸ばし、支柱をベースに固定するボルトの頭を支柱内蔵に変更します。

それでは、出品をお楽しみに。

不定期便ダイアリー⑧平行棒オプションの製作へ

浮かんだイメージをそのまま絵に。
平行棒取り付けユニットに鉄棒機能を２台使い、棒の高さと幅の調整を可能に。※平行棒ユニット単独で本体内部への設置も可能。
子供用平行棒としては本格仕様となり、全機種にオプション設定の予定。
製作は来年になるが、おそらくこのままで行けるはず。
※赤い部分が平行棒ユニット

不定期便ダイアリー⑦新作へ ２０１６／１２／２

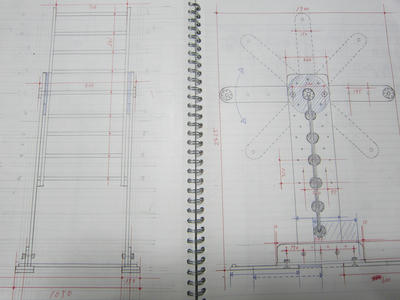

間が空いたが、大方の図面が完成。鉄棒状態で想定通りの剛性がえられればＯＫということになる。

---

先日から商談中の方から、平行棒の提案があった。オリンピックでくるくる回るヤツだが、調子に乗って製作の約束をしてしまった(-_-;)／

（追記）１２月７日
機種名決定：ロジックうんてい

不定期便ダイアリー⑥うんてい新作へ ２０１６／１１／２７

本日は休みだが、勢いが下降しないうちに先日の続きを。

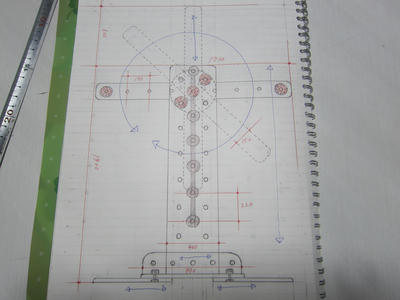

イメージをそのまま形にするのはかなり困難で、今回で３枚目か図面描き直しは・・・。

不定期便ダイアリー⑤新作へ ２０１６／１１／２５

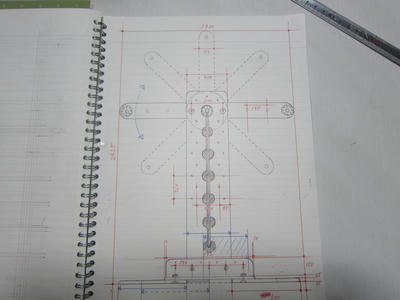

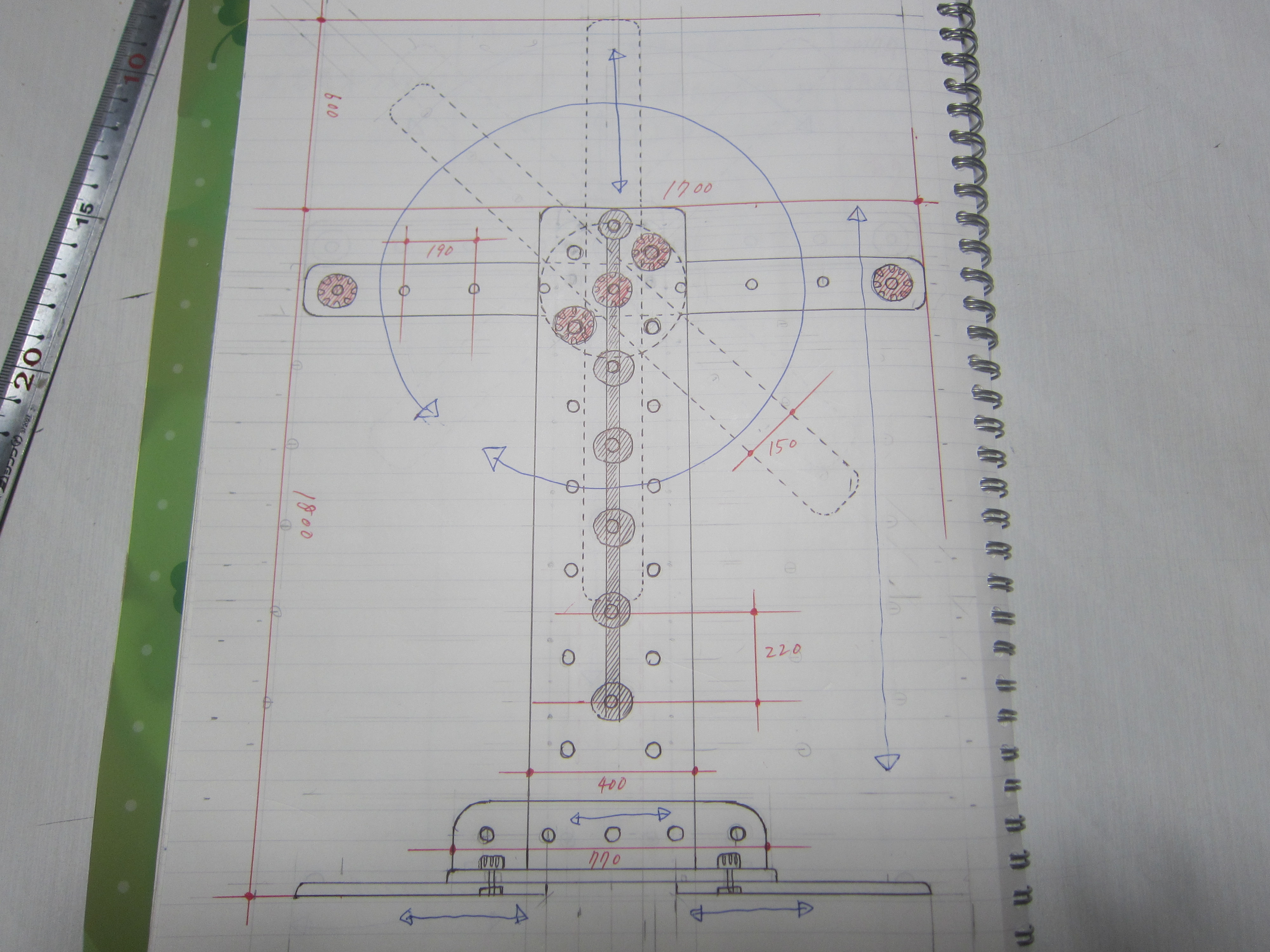

ロジックうんていの構想図面

不定期便ダイアリー④うんてい新作へ ２０１６／１１／２３

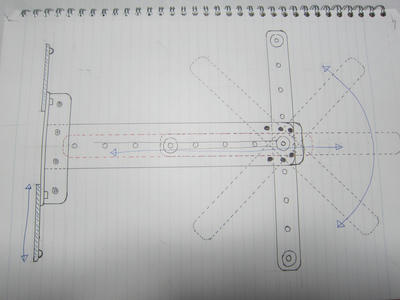

頭の片隅にあったイメージを約１０分の１で描いてみる。
最初はこんなもんだ。次回に期待(-_-;)

新型スロープコースター【ランダウン】

ケータイレーシングポニーの構造を利用した新型ランダウンを作りたいと思います。
折りたたみ式のコースが特徴です。マシンの走り方を緩急自在に。また既成のボール（玉）を転がすことも可能です。以下、図面。

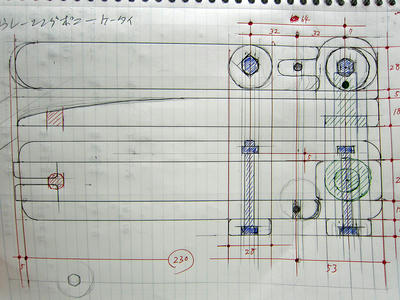

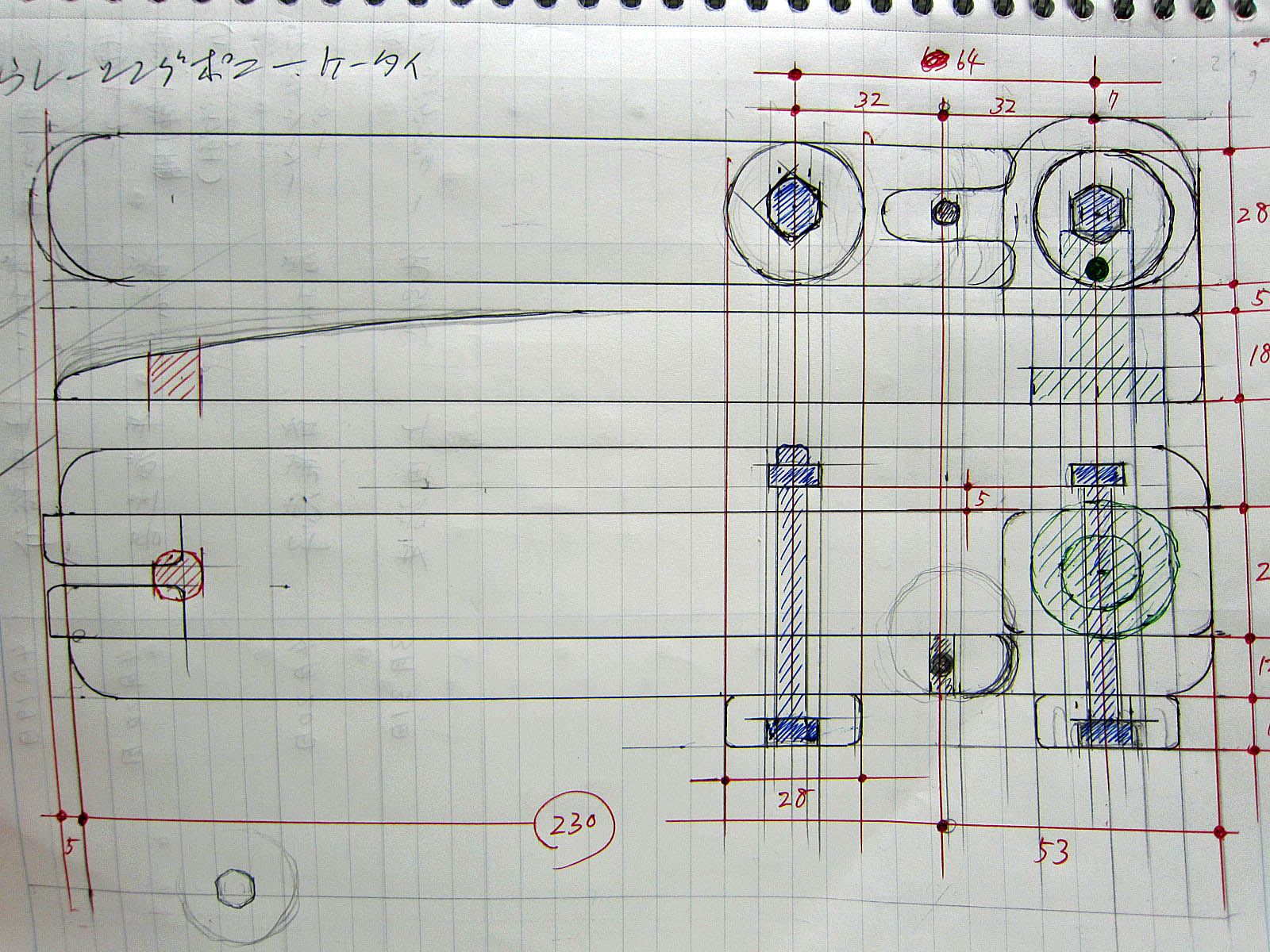

ケータイ（携帯）レーシングポニーの図面

新作！携帯型レーシングポニーの図面です。
手さげバックに常に忍ばせておける全長230mmサイズ。
ワンサイズ小さい28mm丸棒をベースに、木製ダイアル、ステンレスボルト仕様。
性能はフリーアームレーシングポニー同様、角度自在360度回転式となります。
完成は4月予定。

新作構想図

今年の新作予定1弾！

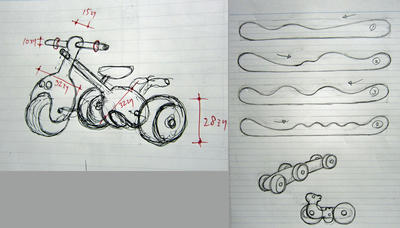

左がマルボウロボ用必須アイテム【快速マルボウ三輪】の構想図面。
主に32mmマルボウを利用した、組み立て式木製玩具です。
これにマルボウロボがカッコよく乗っかります（汗）。

右が【最新作ランダウン馬版+6輪車】。
1枚板削り出しの立体的なコースへと変貌します。
マシンもより高完成度の仕上がりへ♪

今更ながら・・うんてい君開発秘話。

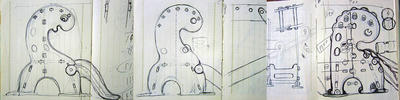

人気薄のうんてい君ですが、懐かしい発案時の図面をアップしました。左上が最初のイラスト。恥ずかしいほどの出来の悪さ。何を作りたいのかサッパリ解りません。ほんの少し進化して中上。まだまだ絵に迷いがあり消化不良状態。そして右上が最終図面。

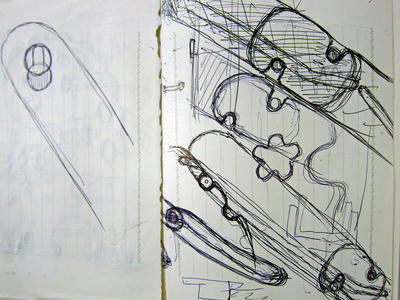

これで一気に完成形へと近づきます。しかし、この時点では上げ床部分がコミ栓タイプとなっていて、過去から脱却出来ていません。そして完成品は現行雲悌の原型となるキーロックタイプ（イマイチ響きがよくない）で統一されることになります。うんてい君は初期室内雲悌（コミ栓タイプ）とは違い、無条件に自分の作りたい物を作りたい様に作った最初の作品といえます。下は、うんてい君の要ともなるスペシャル滑り台の連結部分の図面。子供の落書きレベルです。
今想うと、こんな手間の掛かるものをよく作ったものだと呆れるし感心するし・・。現在二階の六畳間に常時設置された延長滑り台付きSPうんてい君は孫の超お気に入りとなっています。ちなみに、うんてい君のモデルとなったのは毎朝サイクリングに行っていた公園の遊具です。無機質な躯体が恐竜に見えたのでした。
