丸棒ジャングルジムの動画

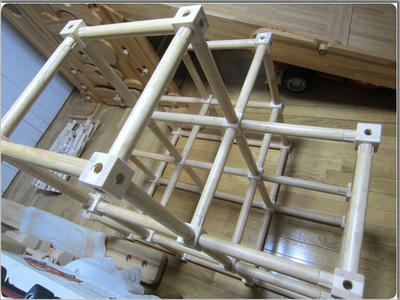

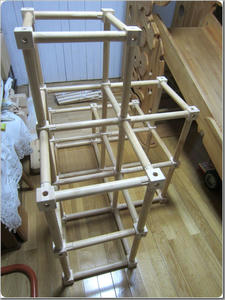

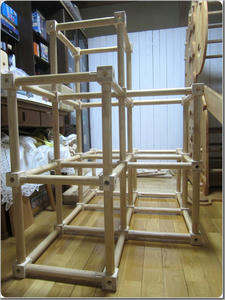

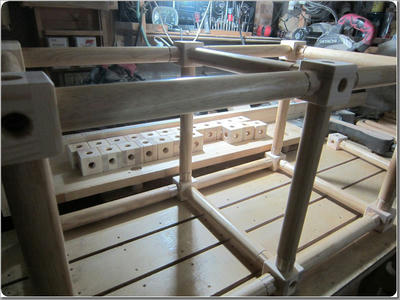

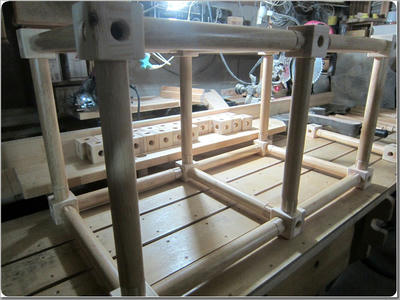

丸棒ジャングルジム

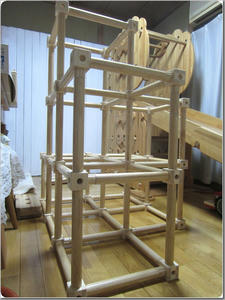

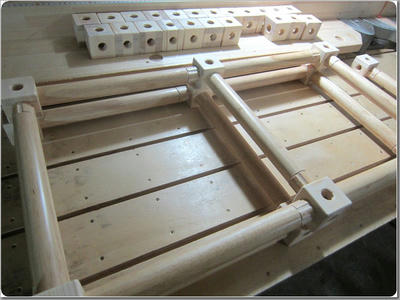

３２ｍｍタモ丸棒を使った完全組み立て式ジャングルジムです。
単純な手順で、好きな形、好きな大きさに組めます。

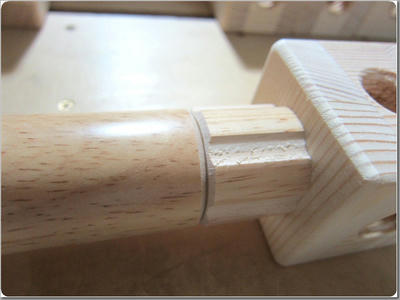

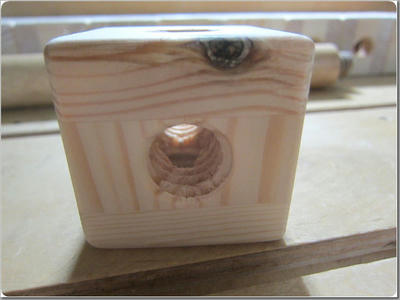

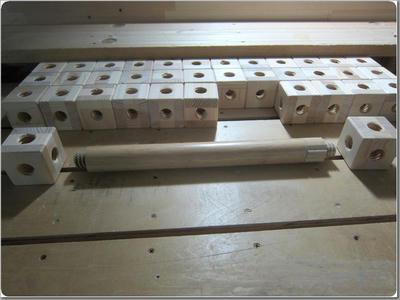

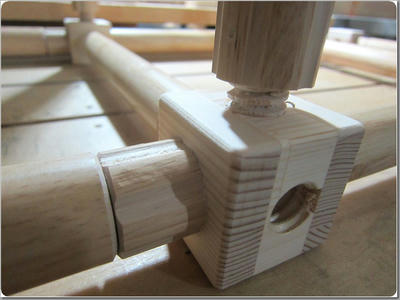

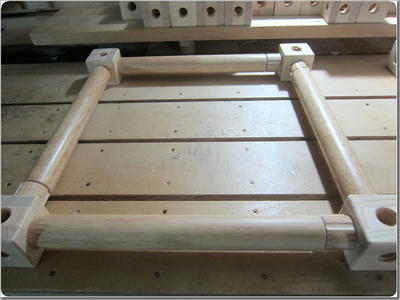

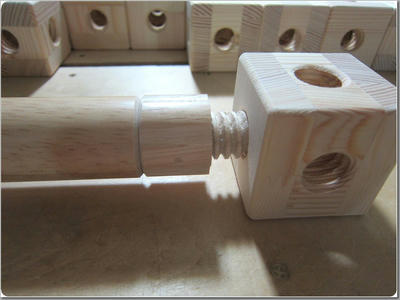

丸棒ジャングルジムの製作

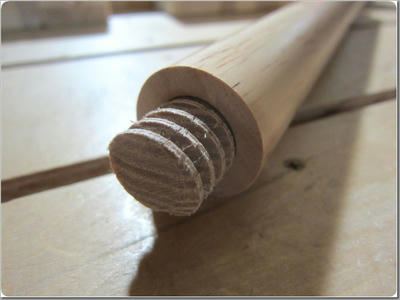

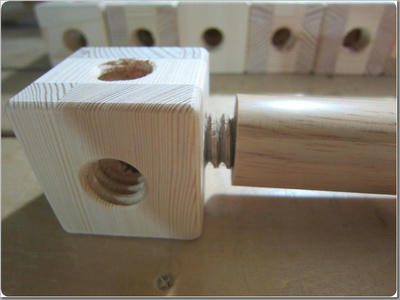

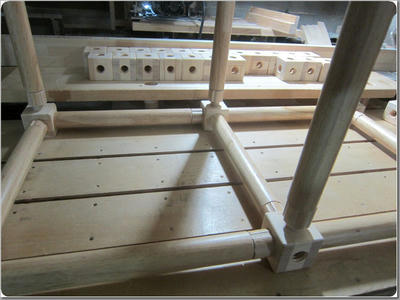

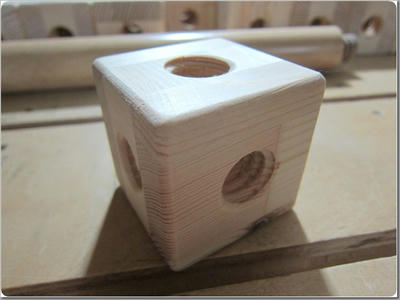

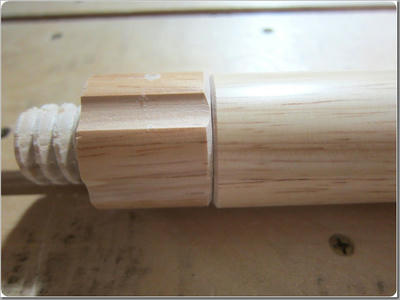

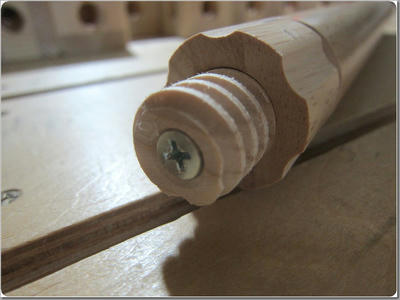

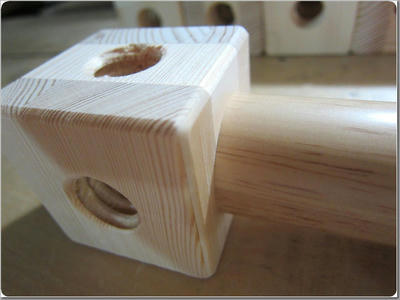

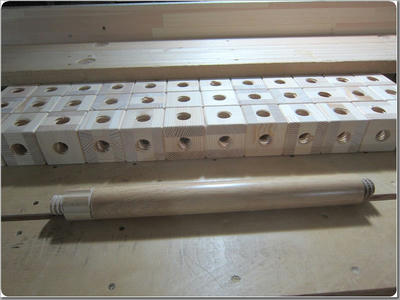

３２ｍｍ丸棒を使った組み立て式ジャングルジムです。















丸棒竹馬の製作

タモ製２５ｍｍ丸棒と、２５ｍｍ厚パイン集成材を使ってマルボウ竹馬を作りました。

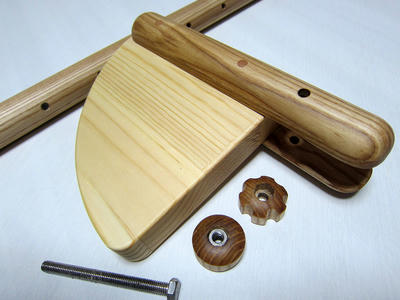

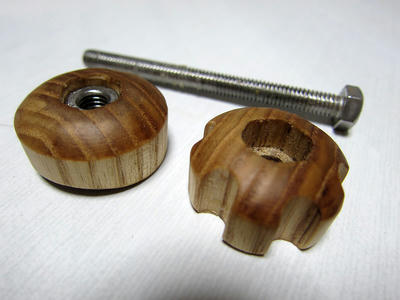

画像は高さ調整用のタモダイアルと６ｍｍ軸ステンレスボルトです。
タモ丸棒から削り出した手作りダイアルですが、耐久性は十分です。市販のプラスチック製品の比ではありません。

部品は片側で２５ｍｍ丸棒／踏み台／ダイアル２個／ボルト／ナットの６点構成となります。

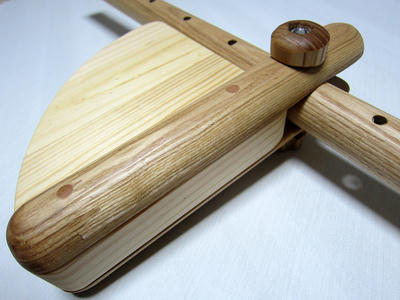

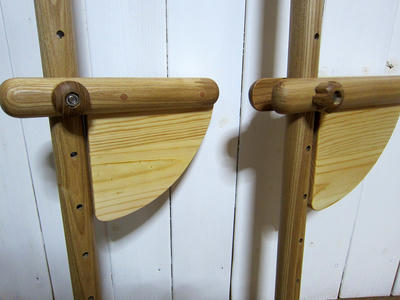

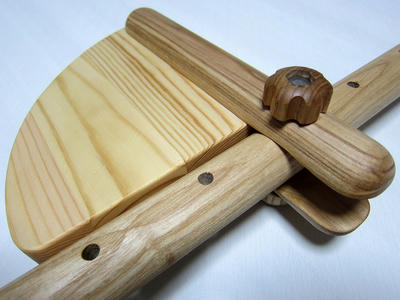

組み立てた状態です。丸棒の穴にボルトを通してダイアルで締めるだけです。
上からの図。

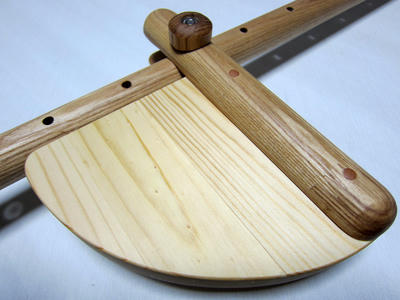

踏み台の要は２５ｍｍ厚パイン材でシッカリと支えます。

反対側からの図です。こちらのダイアルで締め付けることになります。

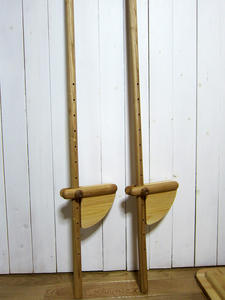

対です。竹でなく丸棒を選んだのは、径が均一なので高さ調整がスムーズに行えるからです。
勿論、タモ製故、強度は抜群です。


【仕様】

・丸棒サイズ：２５ｍｍ×１７００ｍｍ
・踏み代：１４０ｍｍ×５０ｍｍ
・高さ調整：５０mm間隔で１２段階調整
（床から１７０ｍｍ～７２０ｍｍ）
（７２０ｍｍ位置の状態で踏み台から丸棒先端まで９８０ｍｍ）
※画像は天然蜜蝋ＷＡＸ処理済み

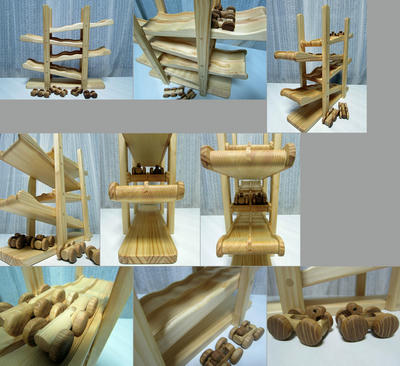

新型スロープコースター【ランダウン】完成♪

蜜蝋WAX仕上げを施し、完成しました。
コース毎の高さや勾配を変えることで、緩急自在なマシンコントロールが可能です。
現在は4コース共にフラットな路面ですが、凸凹道も追加予定です。息の長い知育玩具としておススメです。

（動画はこちら↓）

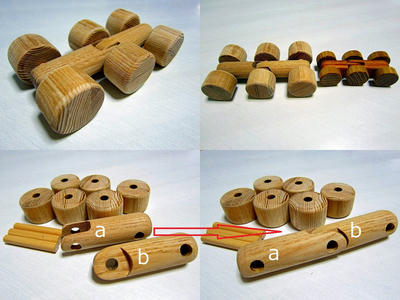

新型スロープコースター【ランダウン】マシンの製作！

ランダウン用の新マシンです。
今回は車輪とシャフトを一本の丸棒から削り出し、2分割した車体で車軸を挟み込む手法を採っています。これによって偏芯の少ないスムーズな走行を可能にしています。

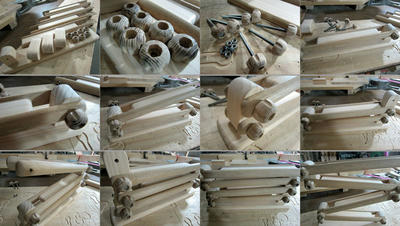

新型スロープコースター【ランダウン】の製作

今回のランダウンは、組み立て式です。

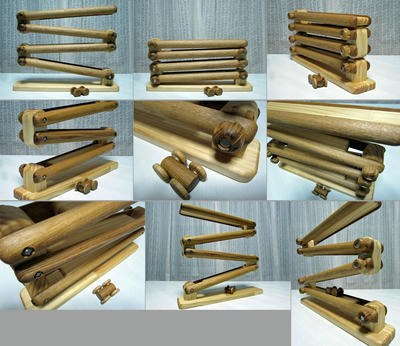

コースを繋ぐ部分はタモ削り出しダイアルと6mm軸ステンレスボルトを使い、ダイアルはランダウン専用デザインとなります。大まかな組み立て手順は画像の通り。

久々のランダウン作り

久しぶりにランダウンを作ります。コース取り付け前にコースとマシンに一度WAXを塗りこみます。
コースを取り付け後、再度WAX仕上げをして完成です。今回は6輪車と馬の両方に合わせた調整になります。

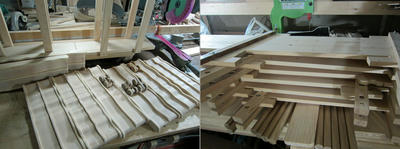

ランダウン2台＆オープンシェルフの製作

左が又もやランダウン。通常版と馬版ですが、予定がかなり遅れています。
全8コース。8通りの路面形状となっています。

右はSPF（ホワイトウッド）を3枚接ぎ足しています。
これがオープンシェルフと絵本棚に化けます。こちらも遅れています。
総遅れ状態です・・。

新ランダウン（馬版+6輪車）完成♪【動画アリ！】

動画をアップしました。
スロー再生で、マシンの挙動がよく解ると思います。

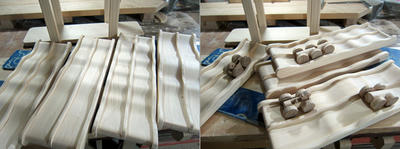

ランダウン製作（コース）

出来ました。それぞれ違った起伏を持つ4コース。
1枚板削り出しで、ほぼ想い通りに仕上がりました。
後は調整のみ。

馬マシン完成♪

出来ました。
手前が雌。奥が雄。顔がチョッと違います。

馬マシン 首案？

厚紙で型を取ってみました。
今回は2種類（雄、雌）作ってみようと思います。
左が女の子ですね・・。

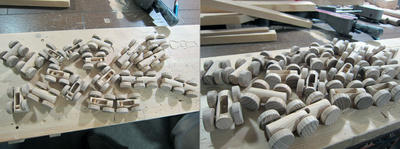

マシン大量製作！

不眠症と年明け初の商品発送で疲労困憊状態・・・。
作りかけの部品を無くすと困るので、朦朧とした頭で一気に作ってしまいました。
ランダウンのマシン達がゴキちゃんの様です（汗）。馬首は明日・・。

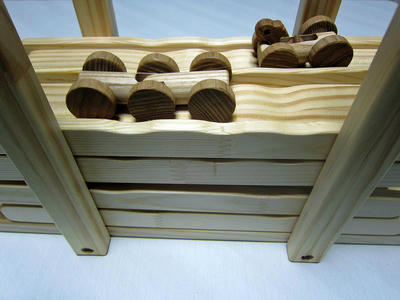

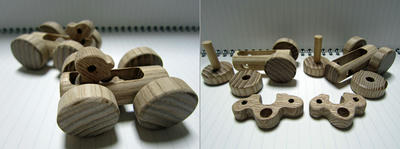

新ランダウン（馬版+6輪車）製作！

まずは、マシンの製作です。
左から標準マシン・馬版マシン・6輪車と並びます。

今回から車体は20mm。車輪は28mmサイズのタモマルボウを利用します。
画像は仮組みの状態です。もう少しトレッドを詰めて、42～43mmぐらいの車幅にする予定。ワイドトトレッド、ショートホイールベースを活かしたコミカルな走りが期待出来そうです。
馬版マシンのボディのくり貫きには、タモの切り抜き馬が入ります。
次回はコース。

ランダウン用マシン新作！

こちらは廃盤となっております。
