オーダーうんていクラシック生涯仕様＋ひっくり返して机すべり台(^^♪
ひっくり返して机すべり台のぷちアップデートなり。

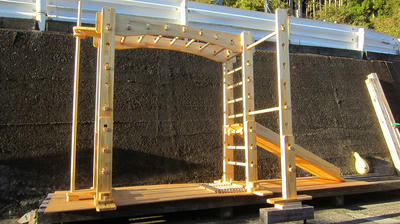

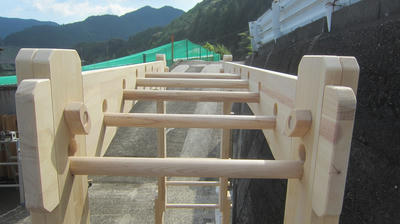

次回発送予定のオーダーうんていクラシック生涯仕様です。

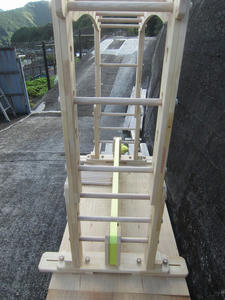

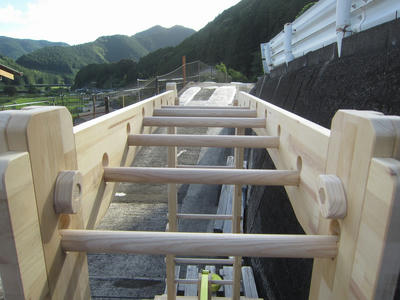

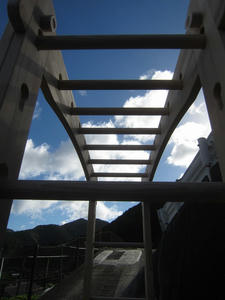

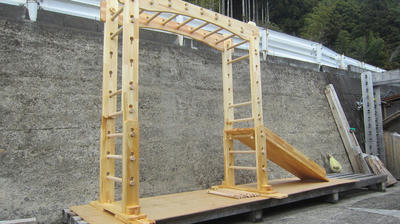

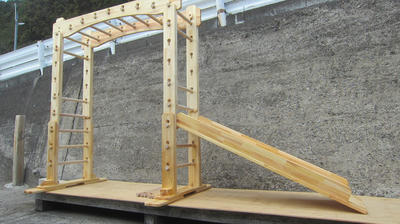

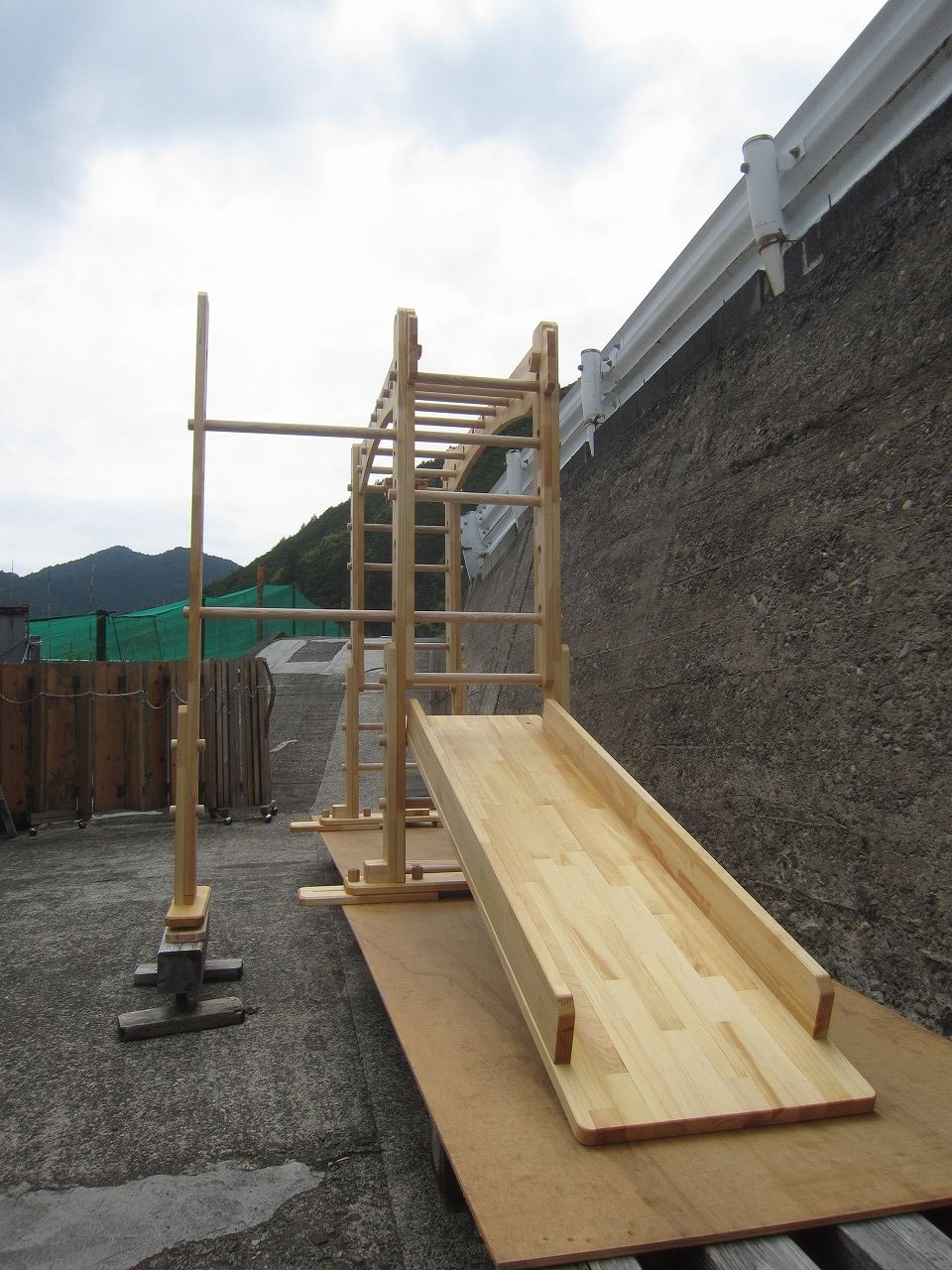

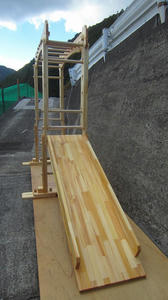

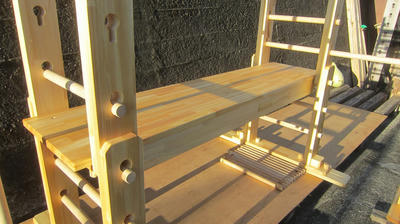

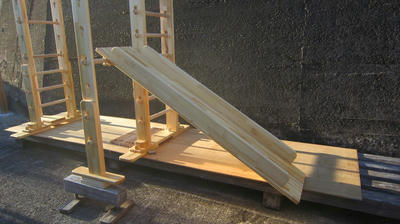

今回はひっくり返して机すべり台の取付方法アップデートを行いました。

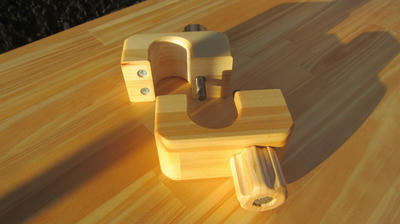

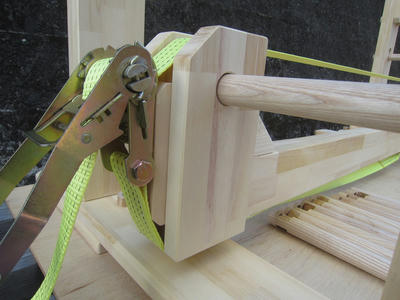

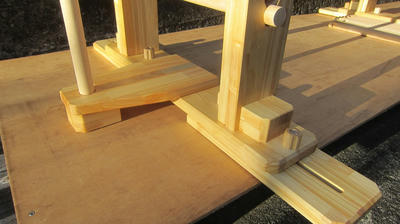

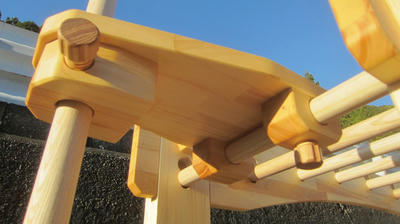

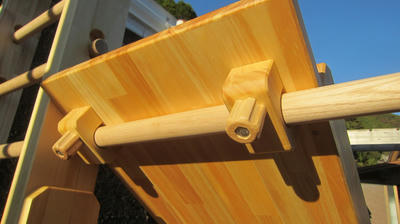

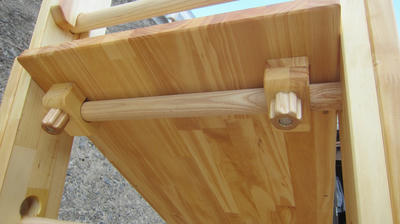

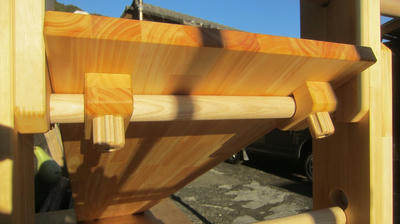

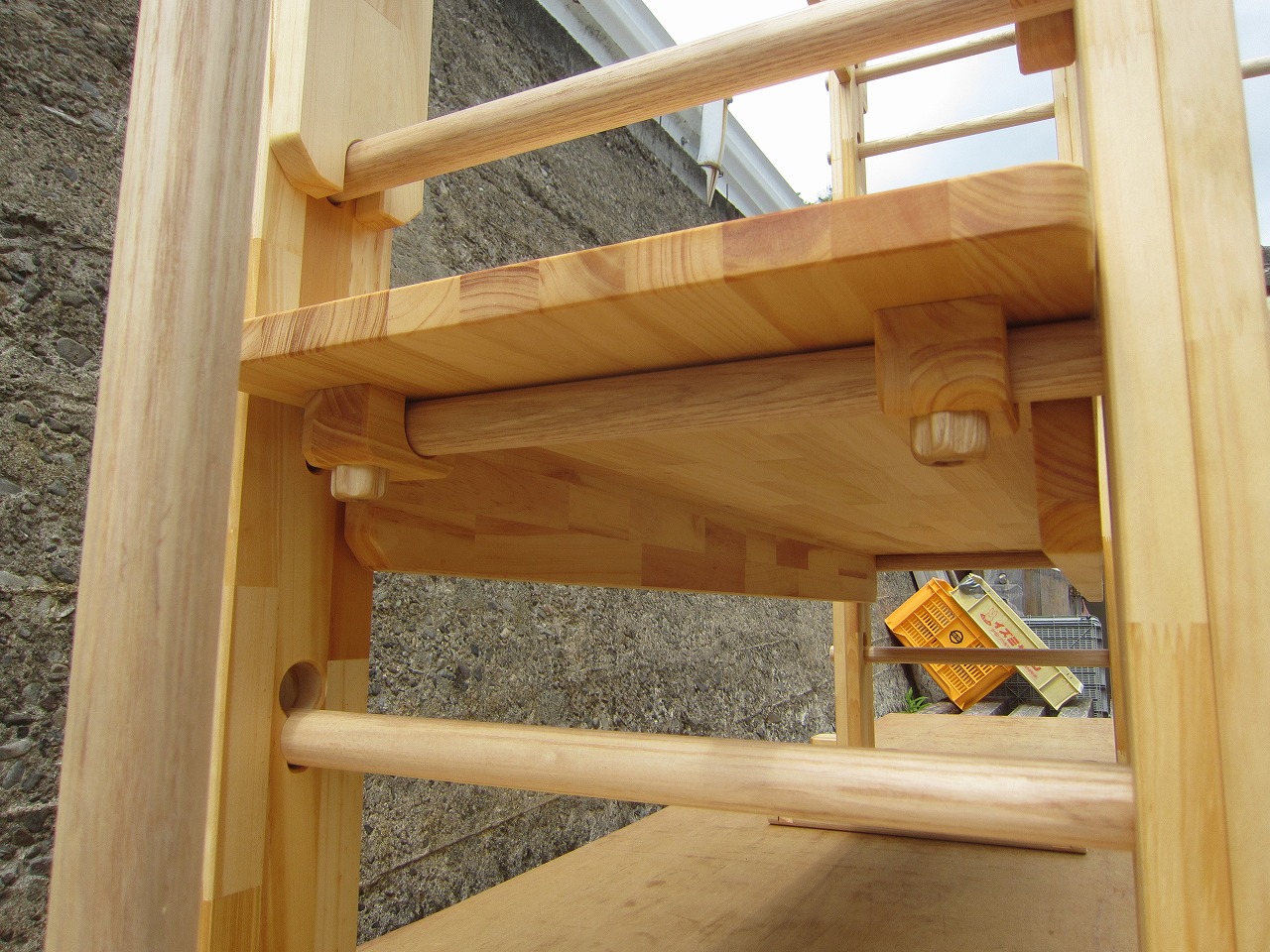

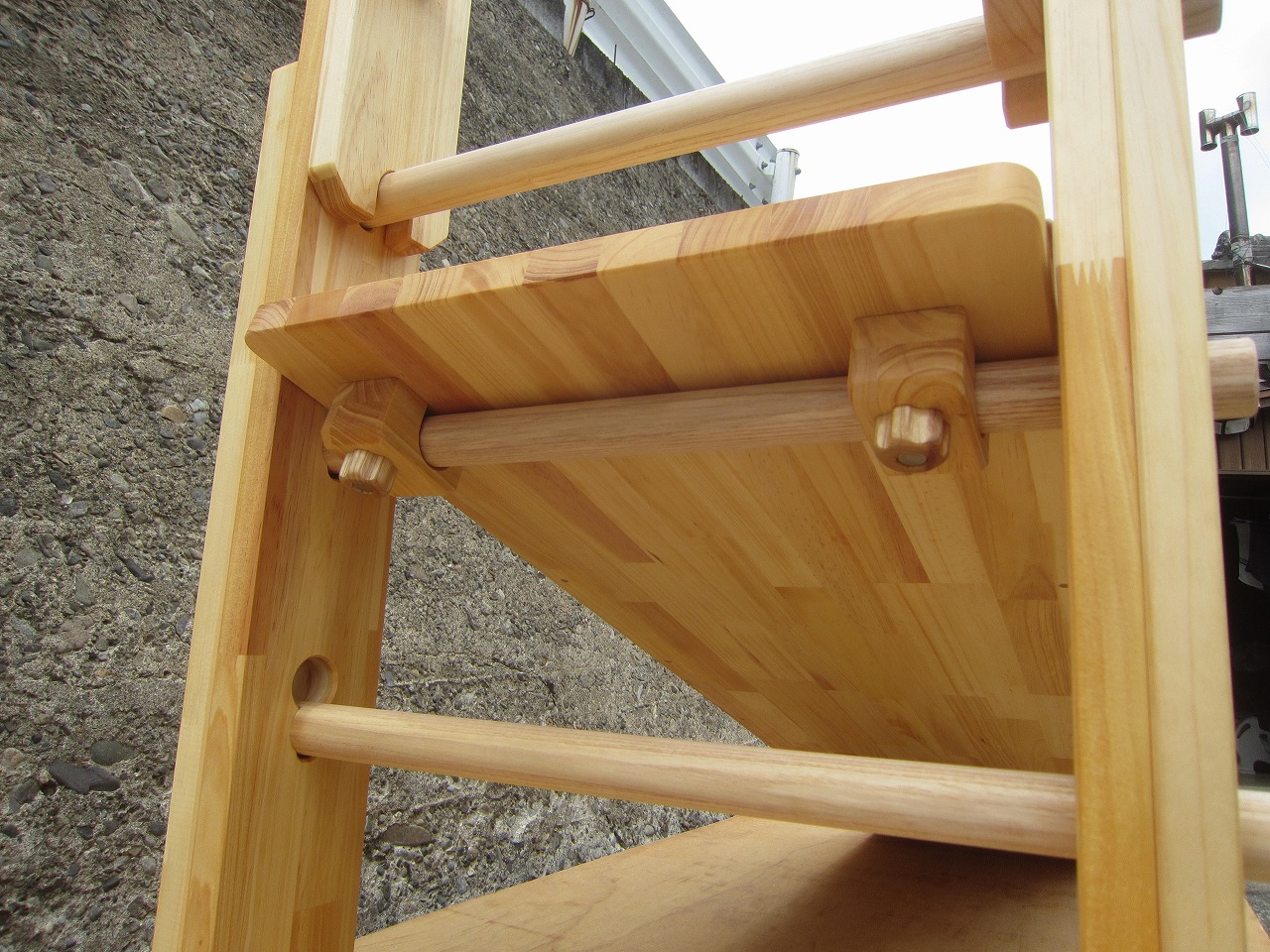

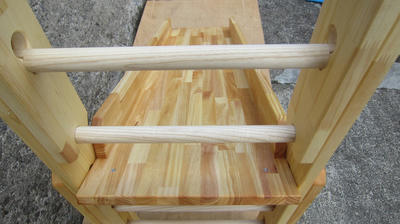

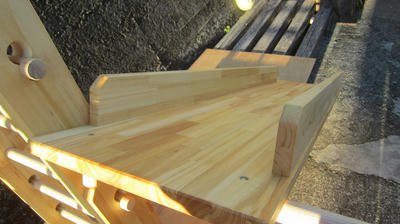

丸棒を介してすべり台にボルトを締めこむやり方は少々難易度が高かったので、専用ユニットを作りました。※ユニットの取付方向に注意！！
のぼり棒ユニットと同じような構造で、丸棒さえあればどこでも取り付け可能です。

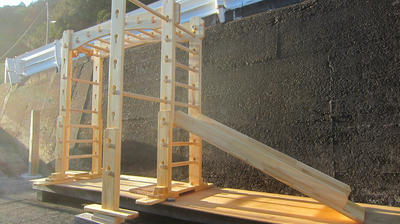

これで引っかけたすべり台が丸棒から外れ落ちる心配度は限りなく低くなり、平行棒や側面鉄棒への装着も可能となりました。
◎組み立て案内→クリックしてください※オーダーうんていクラシック用ですが、基本は同じです。
今回はひっくり返して机すべり台の取付方法アップデートを行いました。
丸棒を介してすべり台にボルトを締めこむやり方は少々難易度が高かったので、専用ユニットを作りました。※ユニットの取付方向に注意！！
のぼり棒ユニットと同じような構造で、丸棒さえあればどこでも取り付け可能です。
これで引っかけたすべり台が丸棒から外れ落ちる心配度は限りなく低くなり、平行棒や側面鉄棒への装着も可能となりました。
◎組み立て案内→クリックしてください※オーダーうんていクラシック用ですが、基本は同じです。
[1回]
オーダーうんていクラシック生涯仕様とオプション

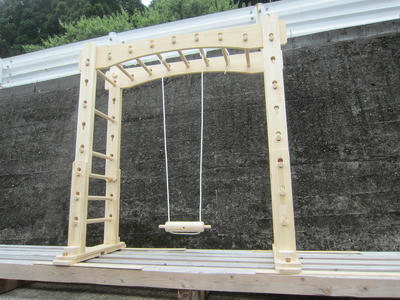

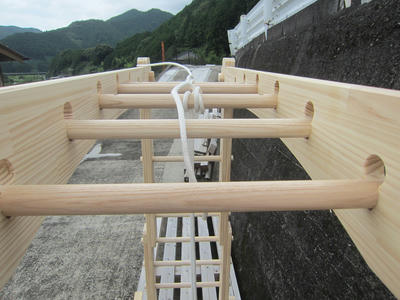

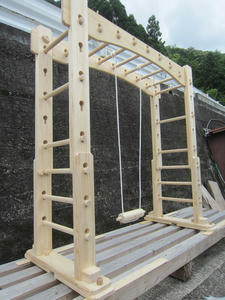

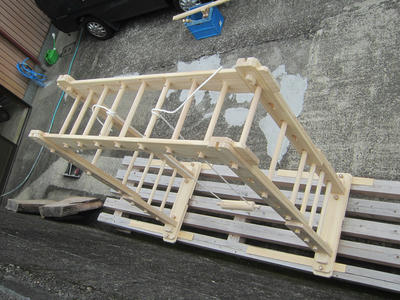

オーダーうんていクラシック生涯仕様＋三半規管養成丸太ロープブランコ

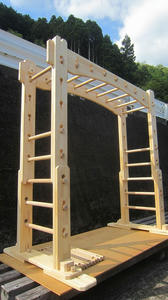

★オーダーうんていクラシック生涯仕様★＝完成！！
前回へ⇒クリックしてください

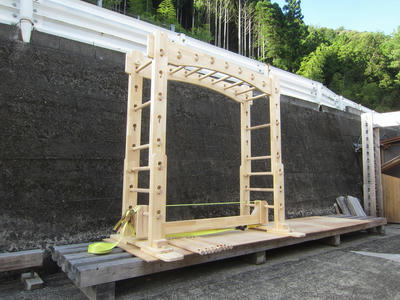

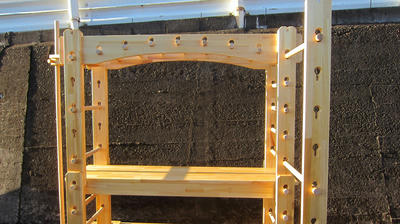

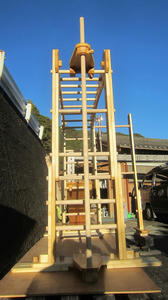

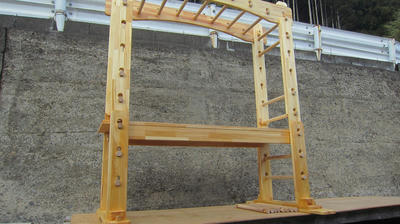

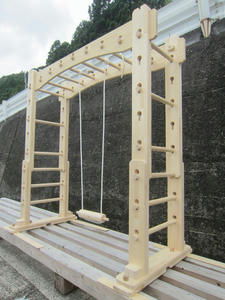

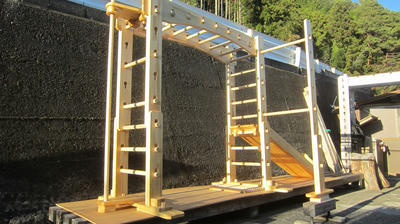

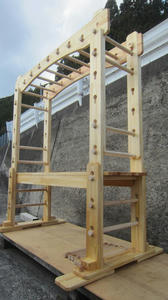

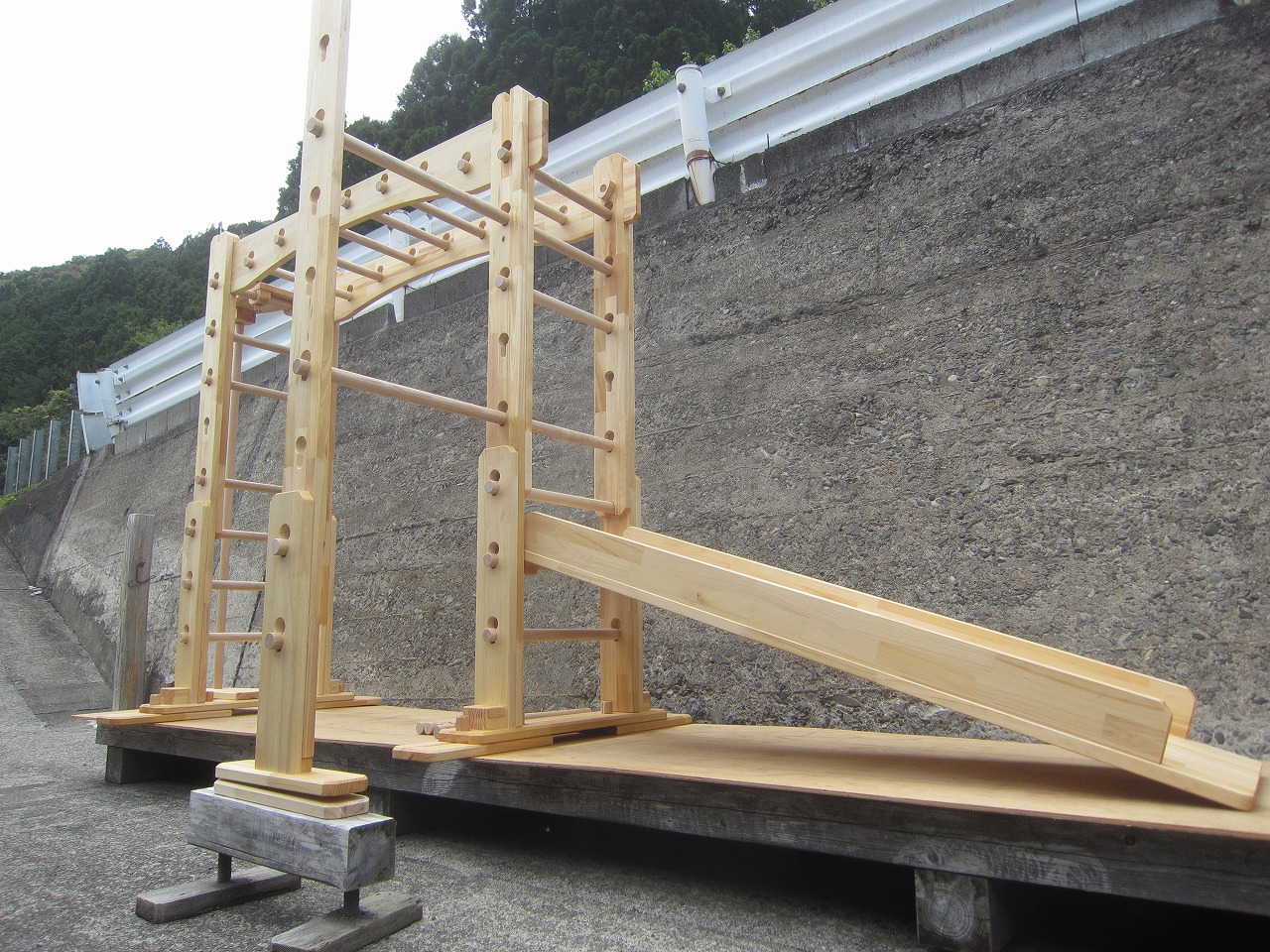

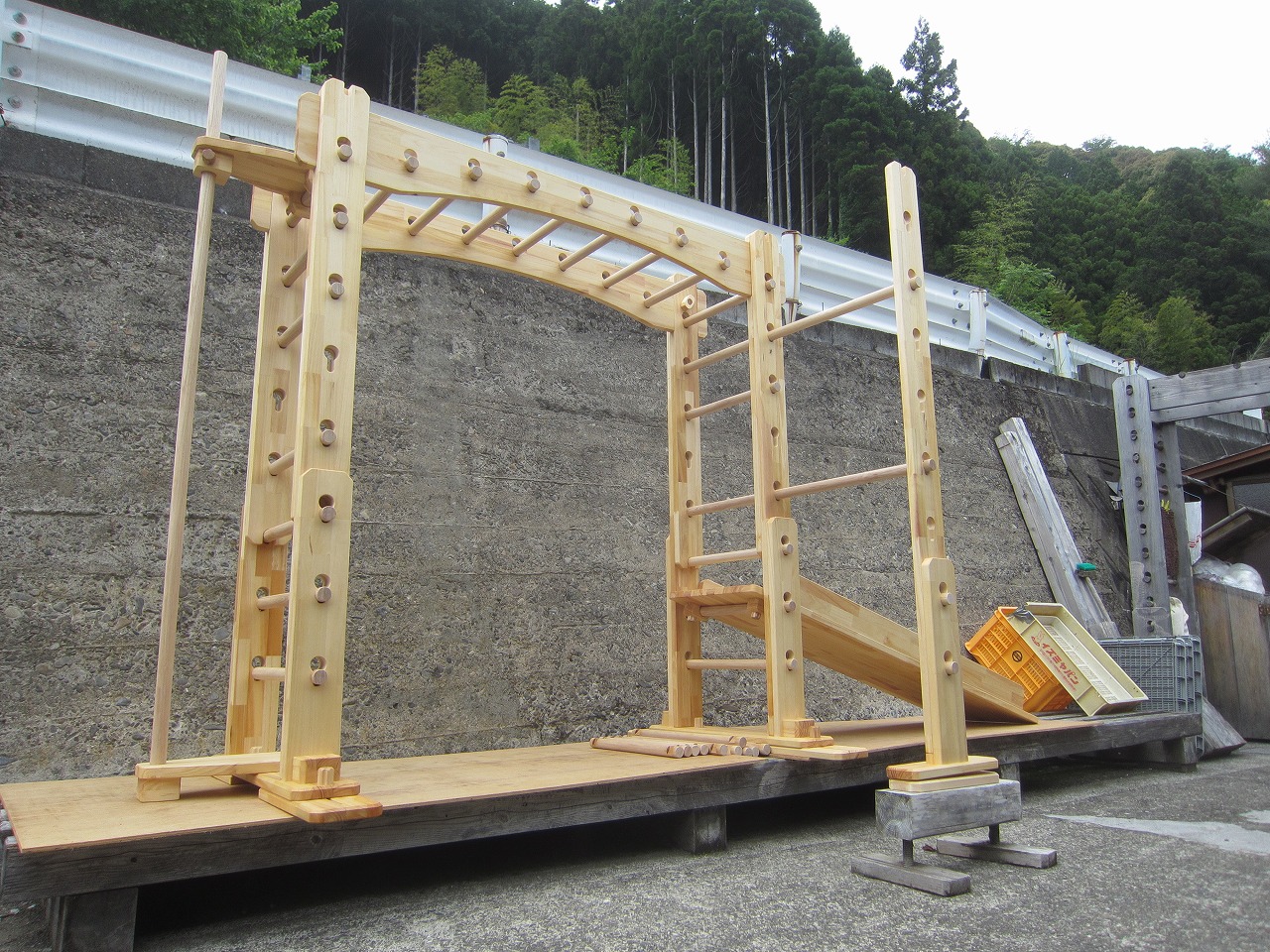

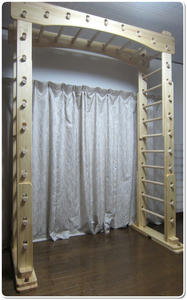

オーダーうんてい生涯仕様の最新アップデートモデルがようやく完成しました。※只今編集中です。

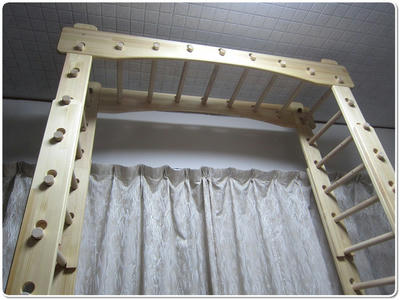

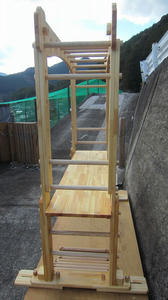

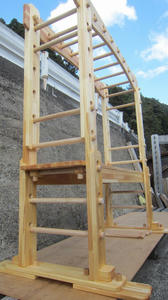

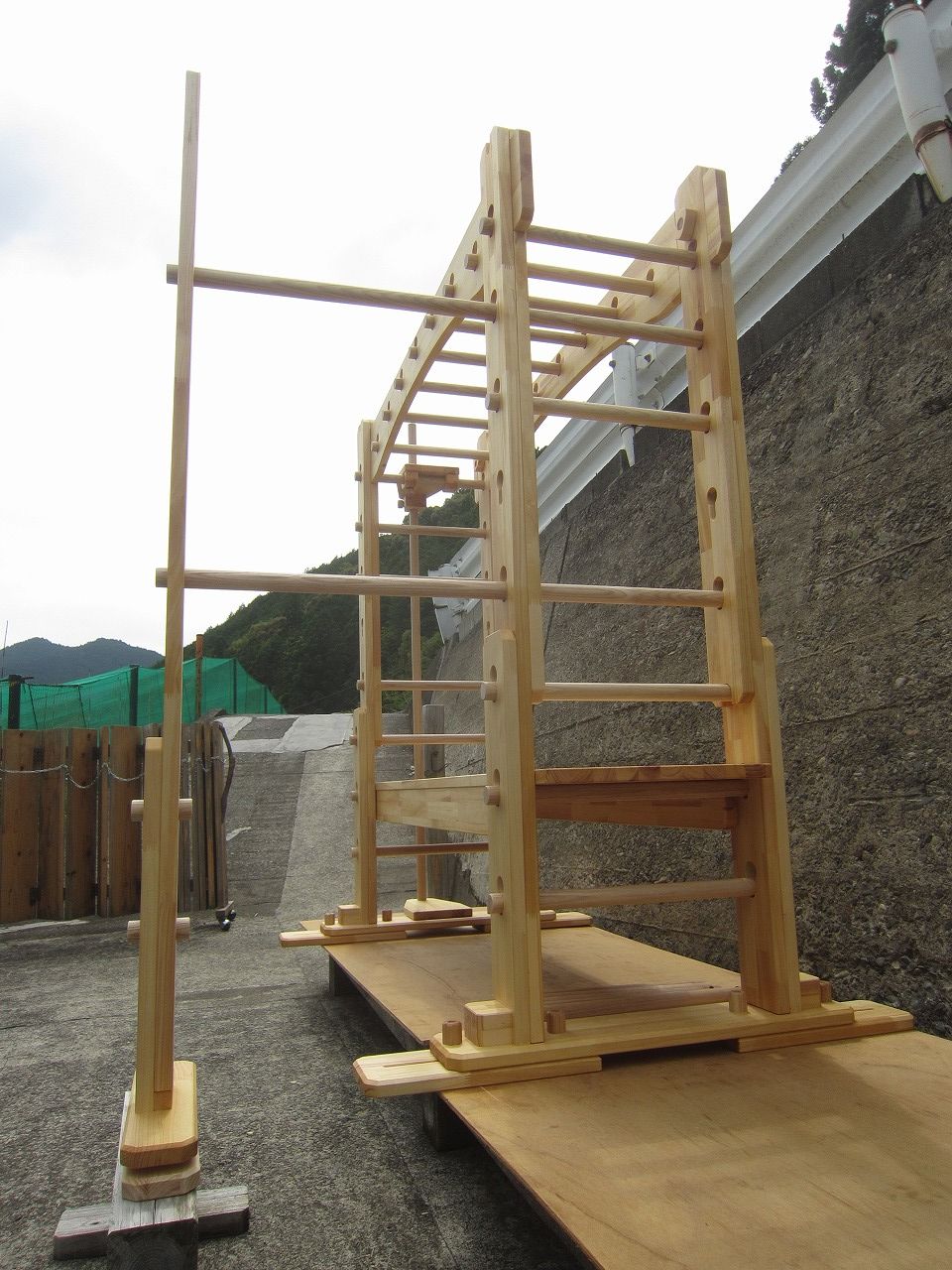

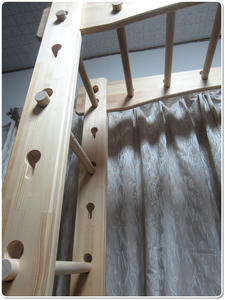

（本体高さ２３００ｍｍ）この状態で柱ユニット側の穴には丸棒がフル充填されます。

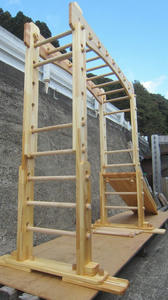

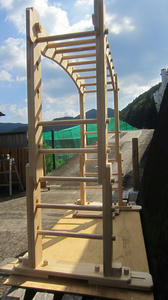

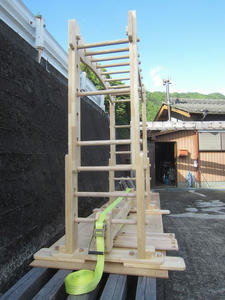

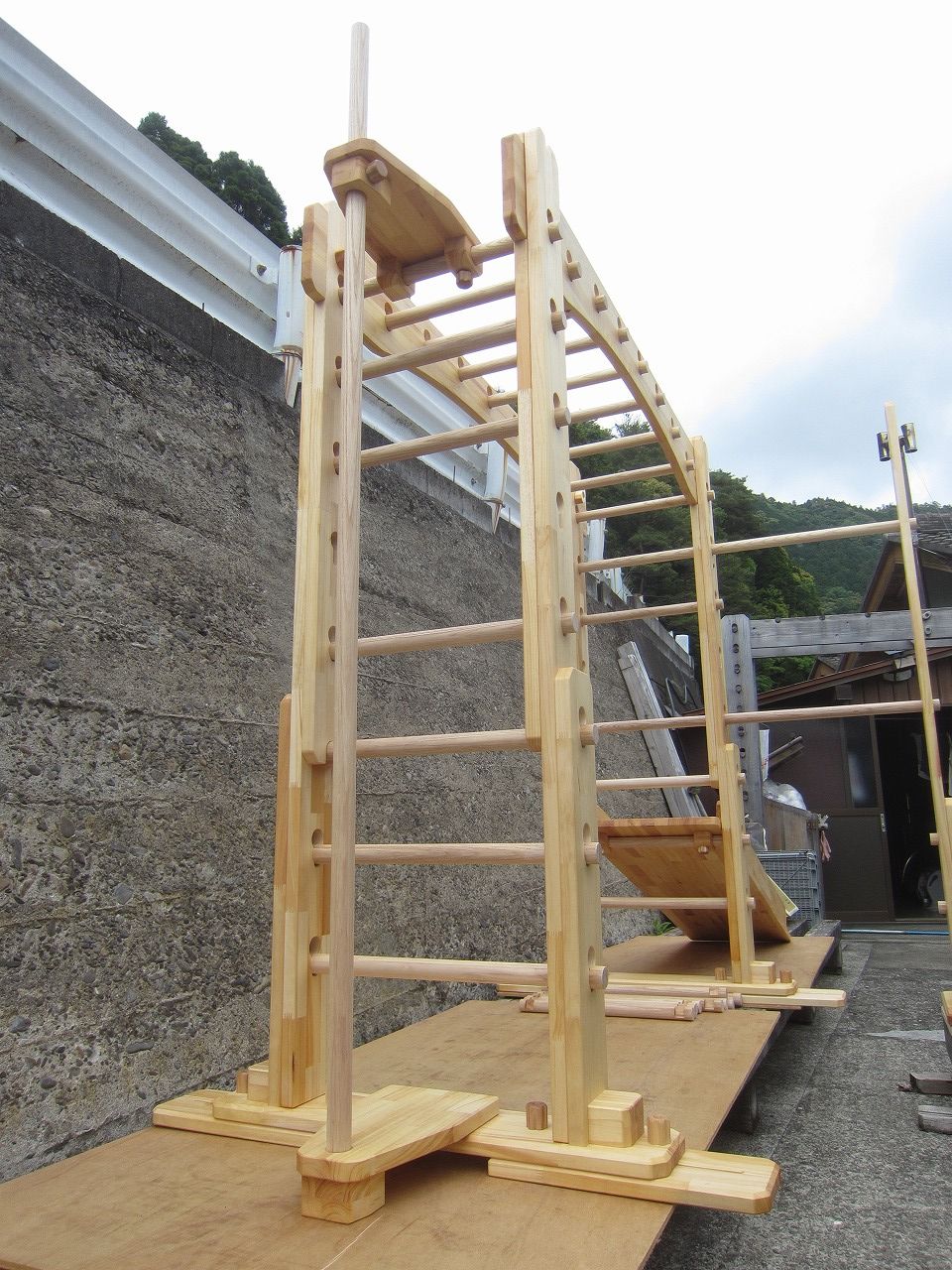

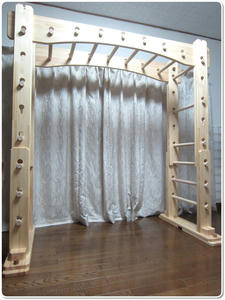

ノーマル時（標準の高さです。全高１７５０ｍｍ）

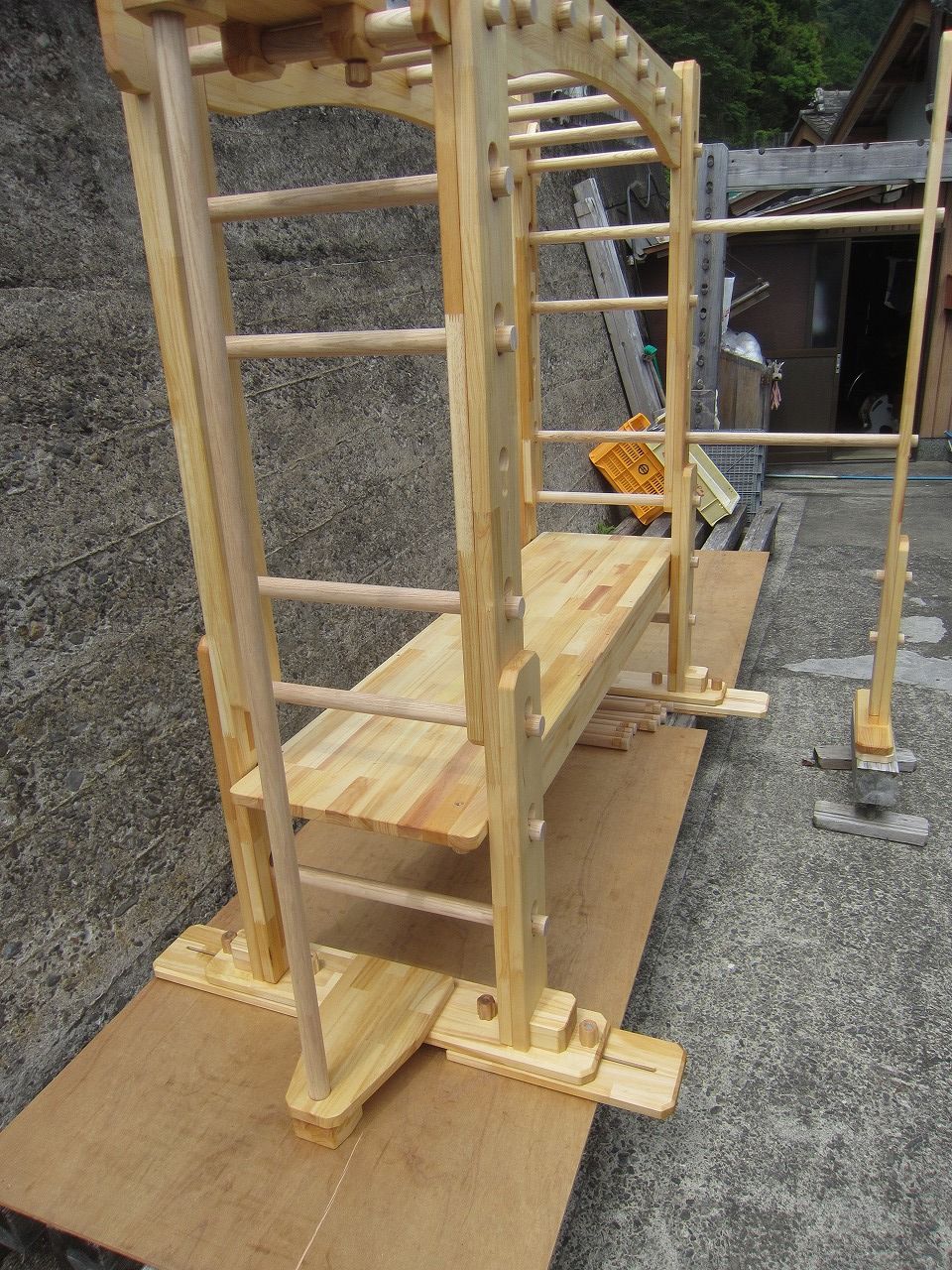

一段下げた状態
【組立手順書】※基本の組み方です。（スライド土台の組み立て）

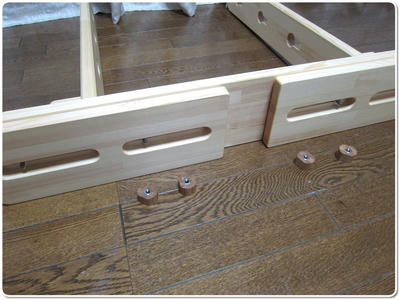

①ボルト部分を表側から土台表面の穴に通します。
②スライド板をボルトに通します。
③ナット部分をはめ込み、ボルト側から締めこみます。
④２台組みます。
（柱ユニットの組み立て）
①３本の土台用丸棒を使って柱を立て、２台の柱ユニットを完成させます。
（梁ユニットの組み立て）
①梁と小柱の番号を揃えます。
②同じ番号同士を組み合わせます。
③木製ボルトで固定します。
④柱ユニットが２台出来上がります。
（柱ユニットの取付）
①下から４番目に柱用丸棒を通し、梁ユニットをのせます。
②柱～小柱用丸棒で固定し、握り棒を組み込んで完成です。

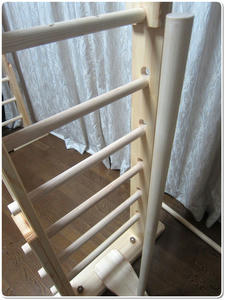

【ロング登り棒の取付】
オーダーうんてい生涯仕様の最新アップデートモデルがようやく完成しました。※只今編集中です。
（本体高さ２３００ｍｍ）この状態で柱ユニット側の穴には丸棒がフル充填されます。
ノーマル時（標準の高さです。全高１７５０ｍｍ）
一段下げた状態
【組立手順書】※基本の組み方です。（スライド土台の組み立て）
①ボルト部分を表側から土台表面の穴に通します。
②スライド板をボルトに通します。
③ナット部分をはめ込み、ボルト側から締めこみます。
④２台組みます。
（柱ユニットの組み立て）
①３本の土台用丸棒を使って柱を立て、２台の柱ユニットを完成させます。
（梁ユニットの組み立て）
①梁と小柱の番号を揃えます。
②同じ番号同士を組み合わせます。
③木製ボルトで固定します。
④柱ユニットが２台出来上がります。
（柱ユニットの取付）
①下から４番目に柱用丸棒を通し、梁ユニットをのせます。
②柱～小柱用丸棒で固定し、握り棒を組み込んで完成です。
【ロング登り棒の取付】
[0回]
２０２０年度 最新アップデート
去年の終わりごろから手掛けていたオーダーうんていクラシック生涯仕様（旧オーダーうんてい生涯仕様）のアップデートです。おそらくオーダーうんていクラシック最後の大型改良となるでしょう。

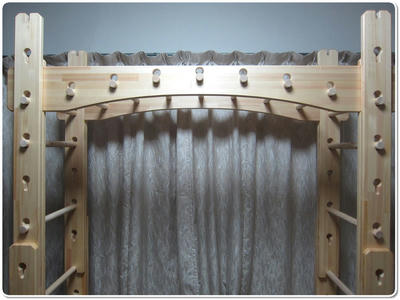

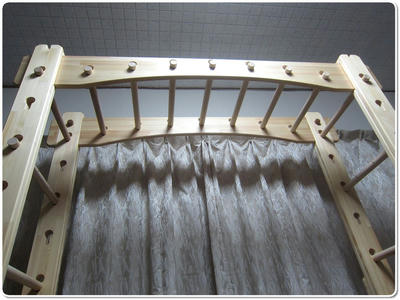

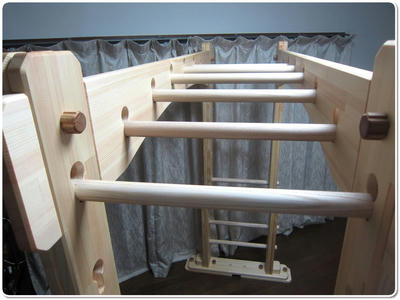

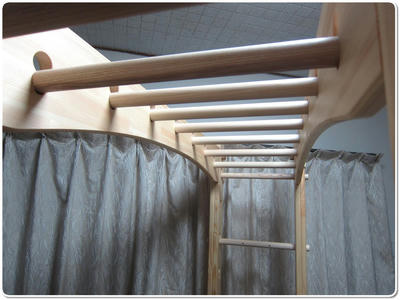

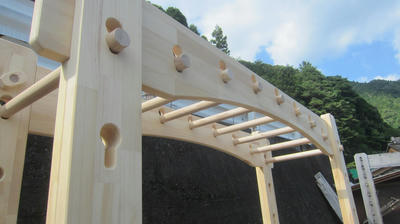

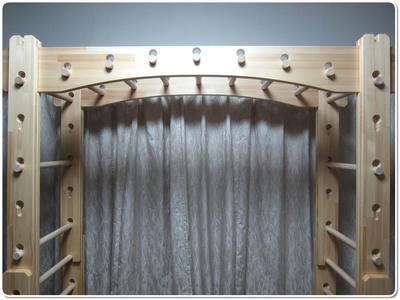

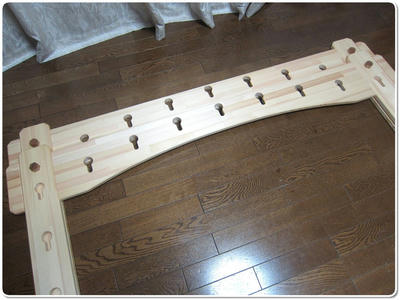

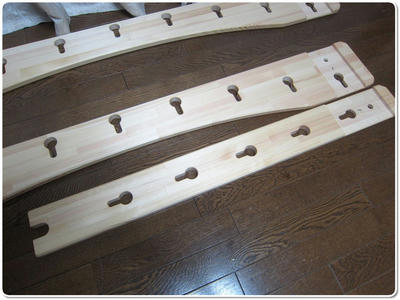

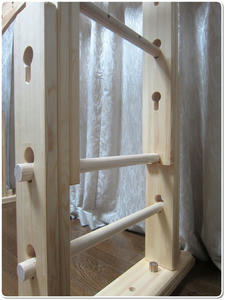

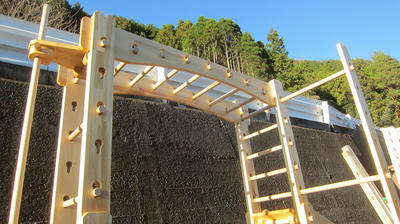

握り棒は初期型のゆるいアーチ型を復活させ、唯一の完全木組構造はそのまま残します。なぜアーチ型からストレートに変更したのか理由は覚えていませんが、過去の写真をみてもやはり美しいです。

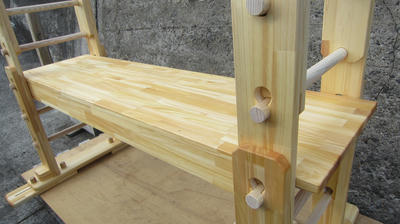

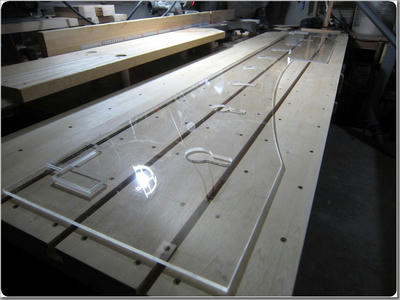

アクリルテンプレート板の下はＴトラックを備えた新しい作業台です。今までできなかったことがこれで可能になります。

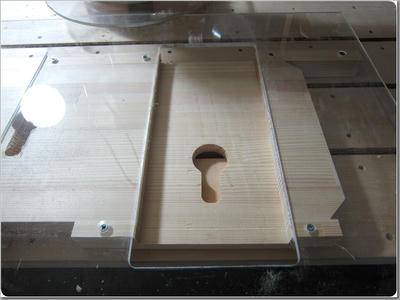

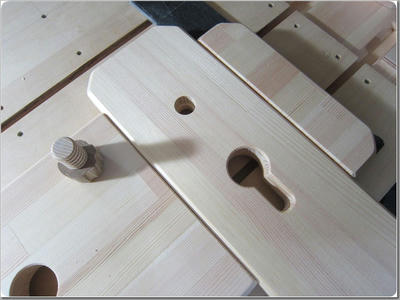

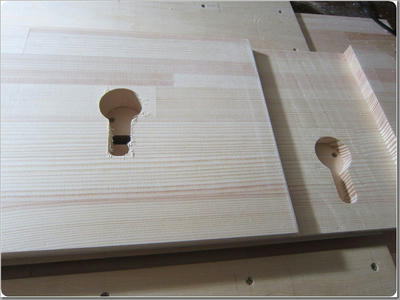

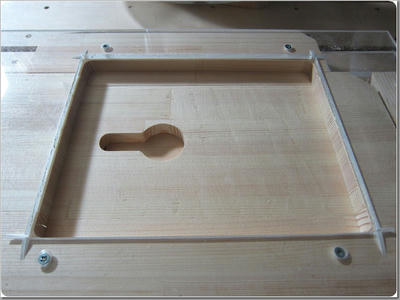

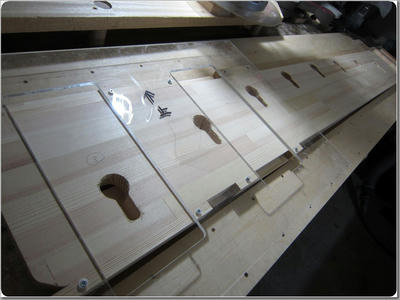

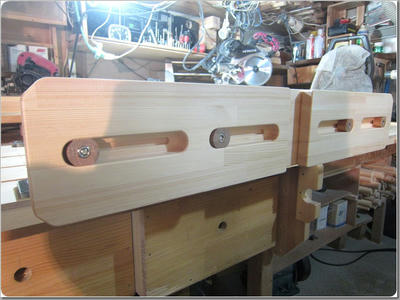

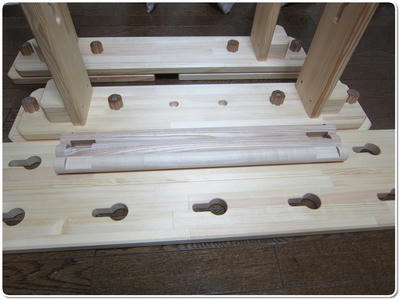

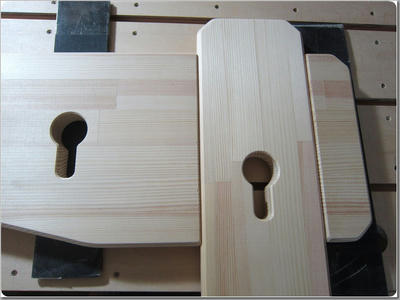

アクリルテンプレートを使ってルーターで掘っていきます。

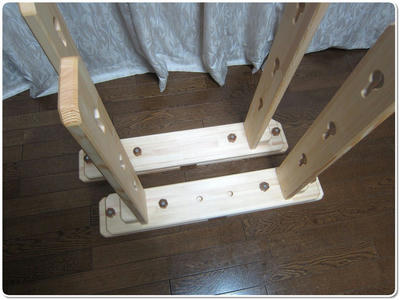

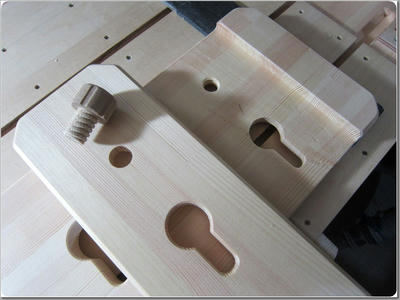

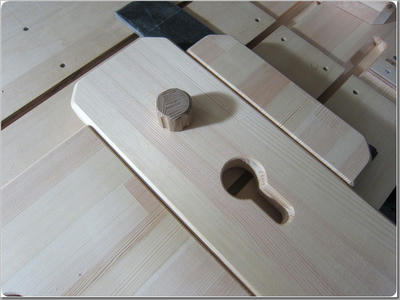

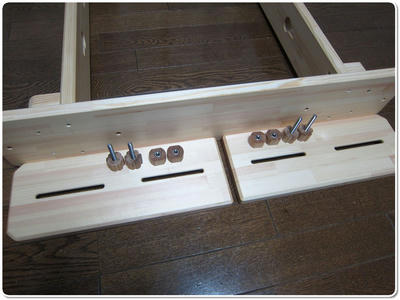

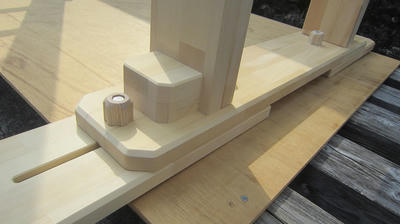

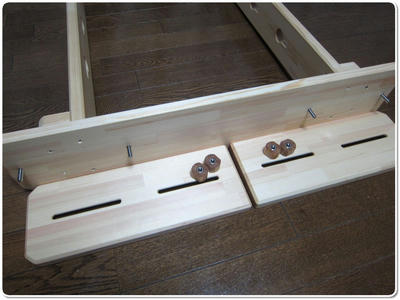

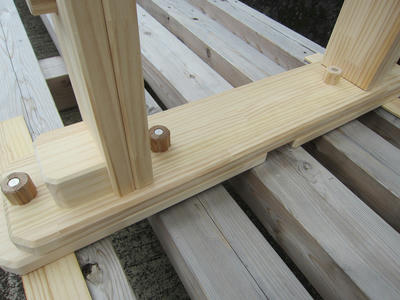

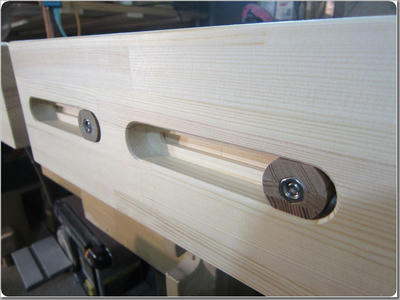

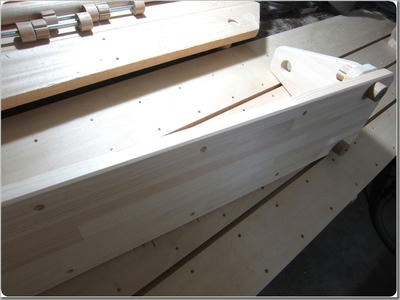

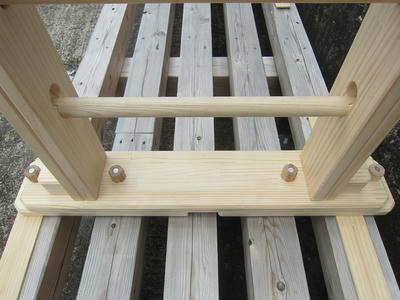

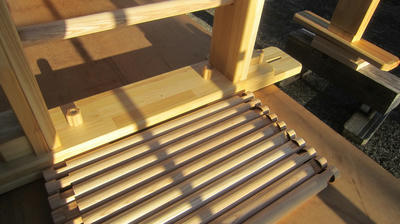

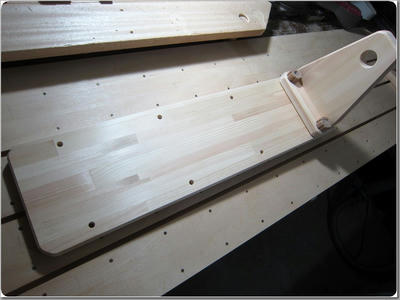

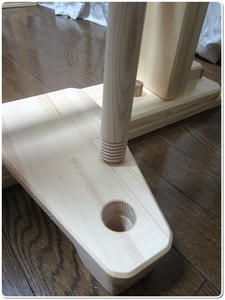

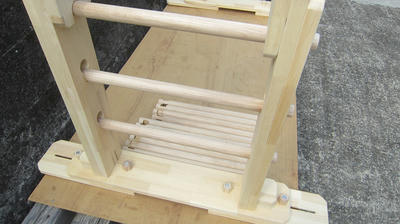

生涯仕様専用のスライド土台です。
旧タイプより立ち上がり部分を伸ばして横方向の強度を上げています。
ノーマル時：７８０ｍｍ 延長時：１０６０ｍｍ

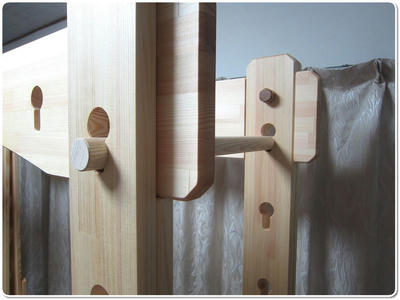

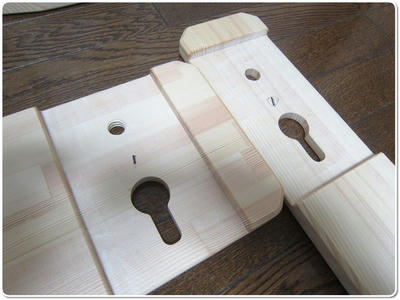

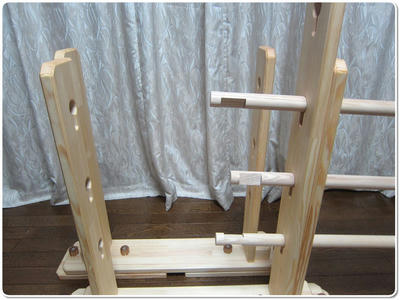

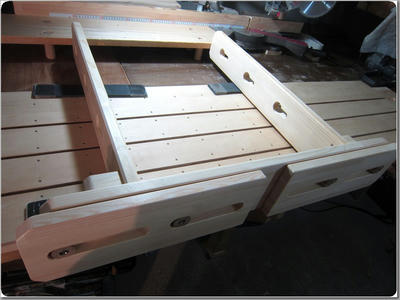

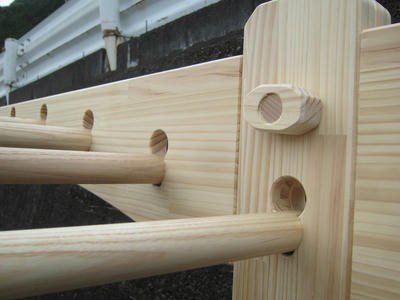

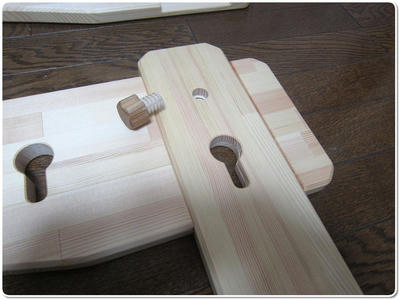

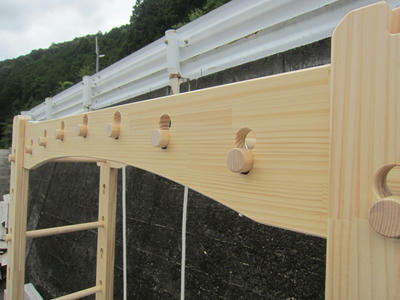

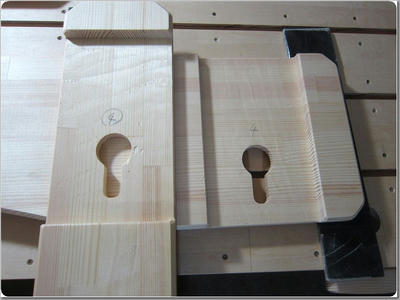

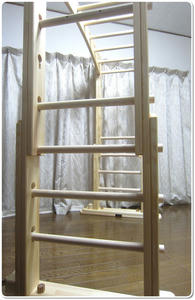

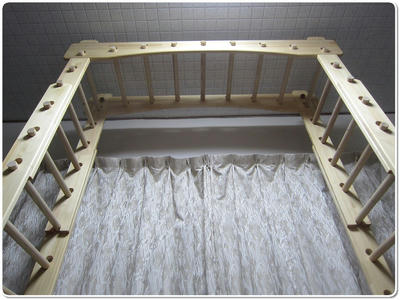

梁と小柱の嚙合わせ部分です。
必ず同じ番号同士を組み合わせます。

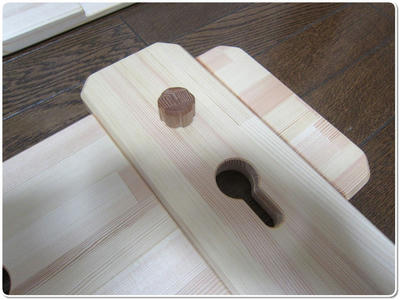

このようにかっちりと収まります。
次はこれらを木ネジで連結します。
もう一度組み合わせ、
小柱側からねじ込みます。
旧タイプは梁を標準以上に上げるときのみの固定でしたが、今回からこの方法で梁を標準以下に下げるときも安全で安定した作業ができるようになりました。ブリッジうんていと同レベルの難易度と思ってください。

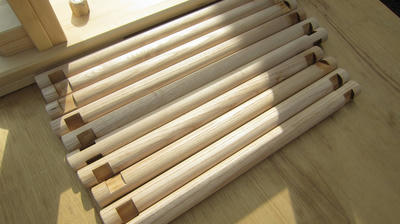

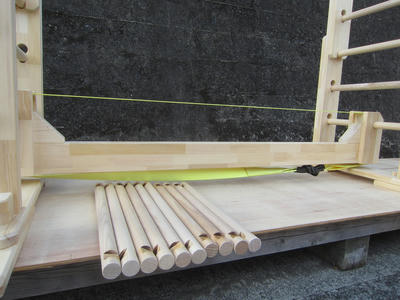

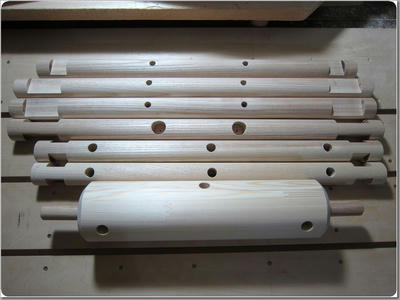

重要な役付き丸棒たちです。
上から
１、ロング登り棒用延長板取り付け丸棒（シングル欠き込み）
２、３、ロング登り棒用延長板取り付け丸棒（ダブル欠き込み）
４、ロング登り棒用△板取り付け丸棒
５，６、三半規管養成丸太ロープぶらんこ用丸棒
７、三半規管養成丸太ロープぶらんこ本体

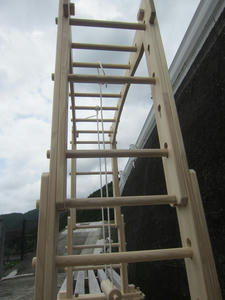

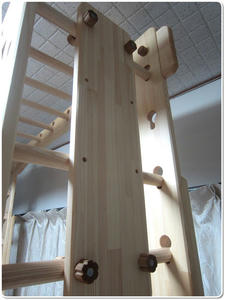

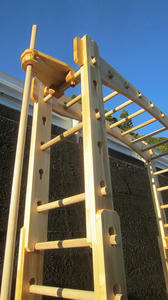

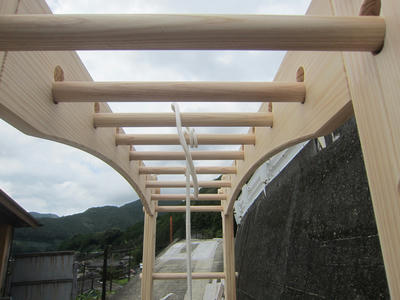

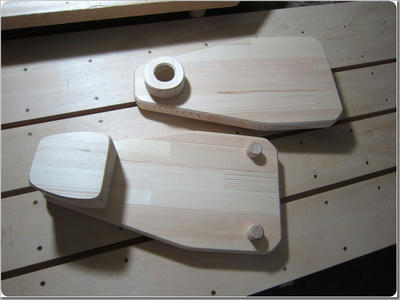

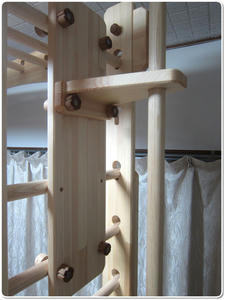

ロング登り棒用延長板に最上部の登り棒取付用△板をセットした状態です。
裏から見た図ですね。
登り棒取付用△板。上が中段、下が下段。
やっと完成しましたが、体力切れで組み立ては明日になります。
握り棒は初期型のゆるいアーチ型を復活させ、唯一の完全木組構造はそのまま残します。なぜアーチ型からストレートに変更したのか理由は覚えていませんが、過去の写真をみてもやはり美しいです。
アクリルテンプレート板の下はＴトラックを備えた新しい作業台です。今までできなかったことがこれで可能になります。
アクリルテンプレートを使ってルーターで掘っていきます。
生涯仕様専用のスライド土台です。
旧タイプより立ち上がり部分を伸ばして横方向の強度を上げています。
ノーマル時：７８０ｍｍ 延長時：１０６０ｍｍ
梁と小柱の嚙合わせ部分です。
必ず同じ番号同士を組み合わせます。
このようにかっちりと収まります。
次はこれらを木ネジで連結します。
もう一度組み合わせ、
小柱側からねじ込みます。
旧タイプは梁を標準以上に上げるときのみの固定でしたが、今回からこの方法で梁を標準以下に下げるときも安全で安定した作業ができるようになりました。ブリッジうんていと同レベルの難易度と思ってください。
重要な役付き丸棒たちです。
上から
１、ロング登り棒用延長板取り付け丸棒（シングル欠き込み）
２、３、ロング登り棒用延長板取り付け丸棒（ダブル欠き込み）
４、ロング登り棒用△板取り付け丸棒
５，６、三半規管養成丸太ロープぶらんこ用丸棒
７、三半規管養成丸太ロープぶらんこ本体

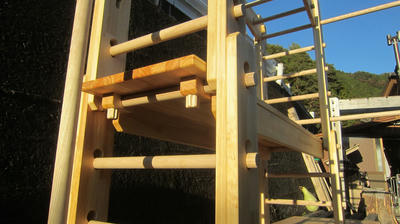

ロング登り棒用延長板に最上部の登り棒取付用△板をセットした状態です。
裏から見た図ですね。
登り棒取付用△板。上が中段、下が下段。
やっと完成しましたが、体力切れで組み立ては明日になります。
[0回]
管理人室
ＨＮ：
コマッタリーナ
性別：
男性
職業：
具現家職人コマッタリーナ
趣味：
運転／ゲーム／映画鑑賞／読書／ＰＣ
自己紹介：
なんともかんともまことにコマッタリーナ(^_^;)
